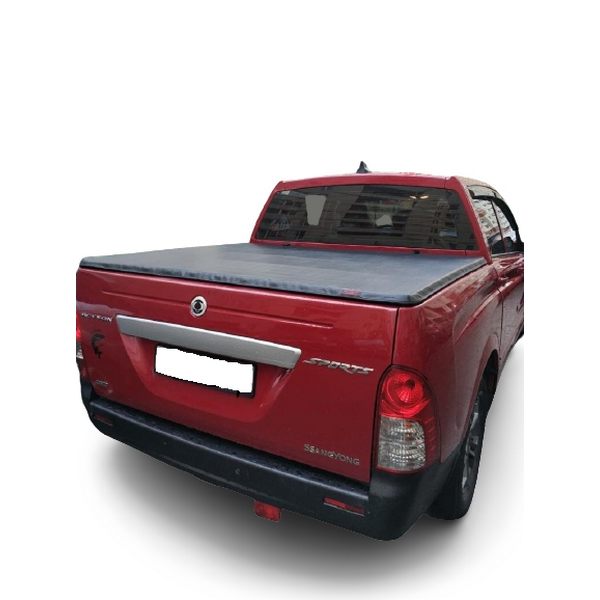

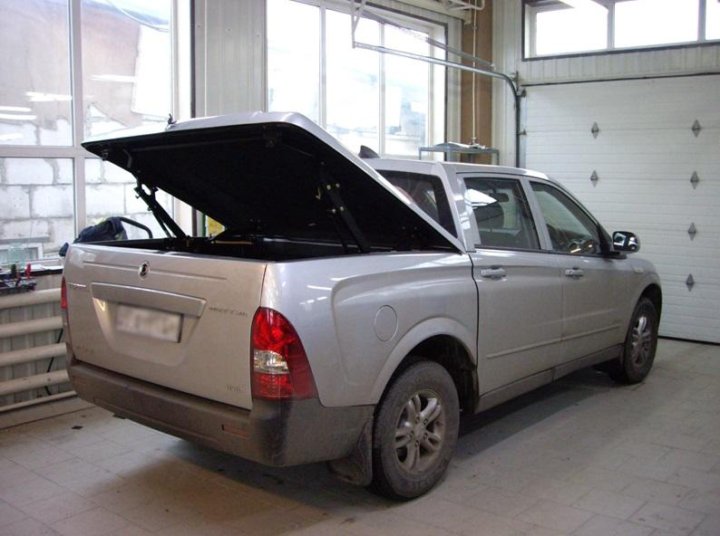

Крышка кузова Actyon Sports - силовой каркас пикапа

Статья обновлена: 18.08.2025

Силовые конструкции определяют надежность и функциональность любого пикапа.

Крышка кузова Actyon Sports играет ключевую роль в защите груза и усилении жесткости платформы.

Толщина металла в ключевых элементах конструкции

Толщина металла в силовой структуре пикапа напрямую определяет его долговечность, устойчивость к коррозии и способность воспринимать эксплуатационные нагрузки, особенно при перевозке грузов или буксировке. В Actyon Sports производитель применяет стратегию дифференцированного распределения толщины стали, усиливая наиболее нагруженные зоны и оптимизируя массу в менее критичных участках.

Ключевое внимание уделяется элементам, испытывающим постоянные динамические и статические напряжения: лонжеронам рамы, креплениям подвески, кронштейнам кузова и грузовой платформе. Использование высокопрочных марок стали (HSLA) в сочетании с современными методами штамповки и обработки позволяет достичь оптимального баланса прочности и веса без ущерба для грузоподъемности.

Распределение толщины в основных компонентах

Лонжероны рамы: Основные продольные балки изготавливаются из горячекатаной стали толщиной 2.5–3.0 мм с усилением в зонах крепления двигателя и задней подвески. В критичных сечениях применяются вставки до 4.0 мм.
Поперечины рамы: Элементы, обеспечивающие поперечную жесткость, имеют толщину 2.0–2.3 мм. В местах крепления тягово-сцепного устройства (фаркопа) используются усиленные кронштейны до 5.0 мм.
Кронштейны подвески: Детали крепления амортизаторов и рессор выполняются из стали 3.5–4.5 мм с дополнительными ребрами жесткости для гашения ударных нагрузок.
Грузовая платформа (борта и пол): Пол кузова – 1.2–1.5 мм с рифлением для повышения жесткости. Борта – 0.8–1.0 мм, усилены внешним профилем и поперечными стяжками.
Крепления кабины: Опорные точки кузова на раме оснащены армированными втулками из стали 3.0–3.5 мм, снижающими вибрации и деформации.

Элемент конструкции	Толщина металла (мм)	Особенности
Лонжероны (центральная часть)	2.5–3.0	П-образный профиль, усиление в зонах нагрузок
Лонжероны (крепление подвески)	4.0	Накладки из HSLA-стали
Поперечины (базовые)	2.0–2.3	Штампованные, С-образные
Крепление фаркопа	5.0	Многослойная сварная конструкция
Задние кронштейны рессор	4.5	Литой металл с термообработкой

Для защиты от коррозии все элементы проходят многоэтапную обработку: фосфатирование, катодное грунтование и нанесение антигравийного покрытия на скрытые полости. Нагруженные сварные швы выполняются роботизированно с контролем глубины провара, что исключает появление микротрещин при циклических нагрузках.

Тип стали для днища грузовой платформы

Днище грузового отсека Actyon Sports изготавливается из высокопрочной низколегированной стали (HSLA), специально разработанной для экстремальных нагрузок. Этот материал сочетает повышенную прочность на разрыв с оптимальной пластичностью, что предотвращает необратимую деформацию при перевозке тяжелых или ударных грузов. Толщина листа варьируется от 1.5 до 2.2 мм в зависимости от зоны, с локальным усилением критических участков.

Для защиты от коррозии сталь проходит горячее цинкование с покрытием 7-10 мкм, формируя барьер против влаги, реагентов и механических повреждений. Дополнительно наносится антигравийное полимерное покрытие, снижающее шум от попадания щебня и повышающее износостойкость поверхности. Ребра жесткости, интегрированные в штамповку днища, увеличивают продольную и поперечную жесткость конструкции без увеличения массы.

Эксплуатационные характеристики стали:

Предел текучести: 350-550 МПа (зависит от марки сплава)
Ударная вязкость: ≥27 Дж/см² при -40°C
Циклическая прочность: выдерживает >100,000 циклов нагрузки без трещин

Конфигурация поперечных усилителей под полом

Поперечные усилители интегрированы в силовую структуру рамы пикапа Actyon Sports, выполняя ключевую роль в распределении динамических и статических нагрузок. Их расположение под полом грузового отсека обеспечивает противодействие скручивающим усилиям при неравномерной загрузке или движении по бездорожью. Конструктивно элементы связаны с лонжеронами и продольными балками, формируя замкнутые силовые контуры.

Для Actyon Sports применяется схема с тремя усиленными поперечинами из высокопрочной стали толщиной 2.5-3.0 мм. Центральный усилитель имеет П-образный профиль с дополнительными косынками в зонах крепления к лонжеронам, тогда как передний и задний элементы выполнены в виде цельноштампованных коробчатых конструкций. Такая конфигурация минимизирует прогиб пола при точечных ударных воздействиях и предотвращает деформацию порогов.

Ключевые особенности:

Зигзагообразное расположение ребер жесткости на поверхностях усилителей для гашения резонансных вибраций
Использование гидроформованных профилей в задней поперечине для оптимального соотношения массы и прочности
Крестообразные перемычки между усилителями в зоне крепления запасного колеса

Функциональные параметры элементов

Локализация	Тип профиля	Дополнительное усиление
Передний усилитель	Замкнутый короб	Ребра жесткости 45°
Центральный усилитель	П-образный с отбортовками	Стальные косынки 4 мм
Задний усилитель	Гидроформованный короб	Поперечная диагональ

Профиль основных продольных лонжеронов

Основные продольные лонжероны в конструкции Actyon Sports формируют жесткую силовую базу рамы, воспринимая динамические и статические нагрузки при движении, перевозке грузов и буксировке. Их замкнутый коробчатый профиль обеспечивает максимальное сопротивление кручению и изгибу, распределяя напряжения по всей длине кузова.

Профиль выполнен методом горячей штамповки из высокопрочной борсодержащей стали толщиной 3,0–4,5 мм в критичных зонах. Геометрия включает переменное сечение: усиление в зонах крепления подвески и кабины (высота до 180 мм) плавно уменьшается к центральной части грузовой платформы (до 140 мм), оптимизируя массу без потери прочности.

Ключевые характеристики профиля

Форма сечения: Пятистенный закрытый прямоугольник с внутренними технологическими ребрами жесткости
Защита от коррозии: Горячее цинкование + антигравийное покрытие в скрытых полостях
Соединение элементов: Комбинированное (сварка в среде защитных газов + клепаные соединения)

Параметр	Передняя секция	Центральная секция
Высота профиля	180 мм	140 мм
Толщина стенок	4,5 мм	3,2 мм
Дополнительные элементы	Косынки усиления	Поперечные диагонали

Конструкция предусматривает стратегические деформационные зоны в передней части, поглощающие энергию удара при столкновении. Точки крепления кронштейнов рессор и крюков буксировочной фаркопной системы интегрированы в основной профиль методом непосредственной сварки, исключая ослабляющие перфорации.

Системы крепления крышки к раме пикапа

Основная задача крепежных систем – обеспечить жесткую фиксацию крышки при динамических нагрузках и предотвратить деформацию кузова. Надежное соединение напрямую влияет на герметичность грузового отсека и долговечность всей конструкции.

Конструктивно крепления делятся на три типа: стационарные (сварные/болтовые кронштейны), регулируемые (с компенсаторами зазора) и демпферные (с резиновыми прокладками). Выбор зависит от материала рамы и эксплуатационных требований.

Ключевые элементы крепления

Опорные кронштейны – литые или штампованные элементы, привариваемые к лонжеронам рамы. Изготавливаются из высокоуглеродистой стали с антикоррозийным покрытием. Точки монтажа рассчитываются под распределение весовой нагрузки.

Силовые защелки с фиксаторами из закаленного металла. Обеспечивают:

Прижим крышки по контуру
Защиту от вибрационного расшатывания
Быстрый доступ к грузовому отсеку

Демпфирующие вставки – резиновые или полиуретановые уплотнители:

Поглощают ударные нагрузки
Компенсируют тепловое расширение
Снижают шум от вибрации

Тип соединения	Нагрузочная способность	Особенности монтажа
Болтовое (сквозное)	До 120 кг/точка	Требует сверления рамы
Клиновое зажимное	До 85 кг/точка	Без нарушения ЛКП рамы
Комбинированное	До 200 кг/точка	Сварка + усиленные болты

Важно: установка требует контроля момента затяжки крепежей (12-15 Н·м для стандартных соединений). Перетяжка приводит к деформации уплотнителей, недотяжка – к люфтам и утечкам.

Способы защиты сварных швов от коррозии

Сварные соединения кузова Actyon Sports критически уязвимы к электрохимической коррозии из-за нарушения защитного покрытия в зонах термического воздействия. Микроскопические трещины и остаточные напряжения в металле шва создают очаги ускоренного ржавления, особенно при эксплуатации в условиях влажности, реагентов и механических нагрузок.

Без комплексной защиты коррозия быстро деградирует силовые элементы рамы, кронштейны крепления кузова и точки соединения лонжеронов с поперечинами. Это приводит к снижению жесткости конструкции, трещинам и преждевременному выходу пикапа из строя.

Ключевые технологии антикоррозионной обработки

Катодная защита – электрохимический метод, где сварной шов становится катодом через подачу тока от анодных протекторов. Применяется для скрытых полостей рамы, блокируя ионный обмен.

Ингибиторные грунты – составы с преобразователями ржавчины (фосфаты цинка) наносятся перед окрашиванием. Активные компоненты пассивируют металл, создавая барьерный слой.

Метод	Материалы	Зоны применения
Герметизация швов	Термопластичные мастики	Стыки лонжеронов, усилители бампера
Эпоксидное покрытие	Двухкомпонентные смолы	Кронштейны подвески, крепления платформы

Этапы нанесения защиты:

Пескоструйная очистка зоны сварки для удаления окалины
Фосфатирование поверхности для адгезии
Напыление цинк-алюминиевого сплава (металлизация)
Нанесение эластичного герметика по контуру шва
Покрытие эпоксидным грунтом с катодной защитой

Важно: при ремонте Actyon Sports обязательна полная замена заводских мастик и контроль толщины слоя антикора (не менее 250 мкм). Открытые участки сварки дополнительно обрабатываются восковыми ингибиторами.

Распределение нагрузок при точечном ударе

При точечном ударе в крышку кузова Actyon Sports (например, падение тяжелого предмета или удар камнем) энергия концентрируется на малой площади. Жесткий каркас крышки, обычно из алюминиевых или стальных профилей, сопротивляется деформации, но локально воспринимает пиковые нагрузки. Напряжения мгновенно распространяются от точки контакта по силовым элементам: продольным лонжеронам крышки, поперечным перемычкам и узлам крепления к бортам платформы.

Конструкция крышки проектируется для перераспределения энергии удара. Основная задача – минимизировать деформацию грузового отсека и кабины. Силовые элементы крышки Actyon Sports работают как единая решетка: продольные ребра отводят нагрузку к креплениям на переднем и заднем шарнирах, а поперечные усилители рассеивают энергию в ширину, снижая риск образования трещин или пробоя обшивки.

Ключевые аспекты поведения конструкции

Эффективность распределения зависит от:

Материала профилей: высокопрочная сталь или алюминий гасят удар за счет пластической деформации.
Геометрии каркаса: треугольные зоны жесткости в углах и Х-образные раскосы снижают концентрацию напряжений.
Типа креплений: шарниры с демпфирующими втулками частично погребают энергию, защищая раму платформы.

Элемент конструкции	Роль в распределении удара
Продольные лонжероны	Канализируют энергию вдоль крышки к точкам крепления
Поперечные перемычки	Рассеивают нагрузку по площади, предотвращая местный изгиб
Угловые усилители	Поглощают скалывающие напряжения в зонах концентрации

Важно: При превышении порога прочности точечный удар вызывает остаточную деформацию каркаса крышки, но силовая структура Actyon Sports обычно сохраняет целостность платформы. Обшивка (пластик или композит) выполняет защитно-декоративную функцию и разрушается первой, принимая основной ущерб.

Система дренажных каналов на полу платформы

Продольные штампованные желоба, интегрированные в стальной пол грузовой платформы Actyon Sports, обеспечивают принудительный отвод жидкостей за пределы кузова. Конструктивно они представляют собой V-образные или трапециевидные углубления, протянутые вдоль всей длины пола с уклоном к заднему борту.

Расположение каналов спроектировано с учетом типовых сценариев эксплуатации: центральный желоб нейтрализует застой воды при горизонтальной стоянке, а боковые каналы активируются при наклоне кузова. Минимальная глубина профиля составляет 15 мм, что предотвращает засорение мелким мусором при сохранении прочности настила.

Ключевые конструктивные особенности

Сквозные дренажные отверстия – по 3 шт. в конце каждого желоба диаметром 12 мм с защитными сетками от насекомых
Антикоррозионное покрытие – гальваническая оцинковка каналов в 3 слоя с дополнительным полимерным напылением
Ребра жесткости – Z-образные профили под полом, компенсирующие снижение жесткости из-за каналов
Совместимость с аксессуарами – перфорация желобов позволяет фиксировать рейлинги без нарушения дренажа

Параметр	Характеристика
Количество каналов	3 (1 центральный + 2 боковых)
Пропускная способность	8 л/мин при заполнении платформы
Температурный диапазон	Эффективен при -40°C до +80°C
Сопротивление нагрузкам	Выдерживает точечное давление до 200 кг/см²

Фиксаторы заднего борта: тип и прочность

На пикапе Actyon Sports задний борт крепится к раме кузова через специальные стальные петли-фиксаторы. Эти элементы работают на кручение и срез при открытии/закрытии, а также воспринимают эксплуатационные нагрузки от перевозимых грузов. Основные требования к ним – исключение люфтов, сохранение геометрии подвески борта и устойчивость к усталостным напряжениям.

Конструктивно фиксаторы выполняются как кованные или штампованные детали из низколегированных марок стали (типа 20ХГСА или аналогов) с пределом прочности не менее 500 МПа. Толщина металла в зонах крепления к раме и борту составляет 4-6 мм, что обеспечивает необходимый запас прочности при динамических ударах и статическом давлении груза. Все крепежные отверстия усиливаются бобышками против деформации.

Ключевые характеристики фиксаторов

Для оценки надежности применяются следующие параметры:

Тип соединения: Съемные пальцы на игольчатых подшипниках – снижают трение при повороте борта.
Защитное покрытие – многослойное цинкование (до 20 мкм) + пассивация для борьбы с коррозией.
Ресурс циклов открытия: ≥ 15 000 операций (испытания с нагрузкой 150% от номинальной).

Параметр	Значение
Макс. статическая нагрузка на узел	≥ 300 кг
Допустимый крутящий момент	120 Н·м
Диаметр оси фиксации	18±0.5 мм

Контроль качества включает тесты на:

Статическое растяжение до разрушения.
Многократное ударное воздействие (имитация езды по бездорожью).
Коррозионную стойкость в соляном тумане (>250 часов).

Расчетные вертикальные нагрузки на борт

Грузоподъемность борта пикапа определяется допустимыми вертикальными нагрузками, которые рассчитываются с учетом прочности силового каркаса и точек крепления. Для Actyon Sports ключевым параметром является равномерное распределение массы по всей площади платформы при статических и динамических воздействиях.

Производитель устанавливает предельные значения нагрузки на борт через стандартизированные испытания. Тестирование включает моделирование экстремальных условий: резкое торможение, движение по бездорожью с грузом, воздействие крутящих моментов при частичной загрузке. Результаты фиксируются в виде максимально допустимой массы на погонный метр борта.

Факторы, влияющие на расчет нагрузок

Толщина и марка стали: Использование высокопрочных сортов стали в силовых элементах каркаса кузова
Конфигурация усилителей: Расположение поперечных и продольных ребер жесткости под платформой
Тип крепления бортов: Механизм фиксации (замки, петли) и их устойчивость к деформации
Распределение груза: Критическая важность равномерного размещения объектов у бортов

Параметр	Значение для Actyon Sports	Метод проверки
Макс. нагрузка на борт (кг/м)	200	Статическое давление
Предел динамической нагрузки (кг)	150% от номинала	Имитация прыжков на бездорожье

Важно: Превышение расчетных нагрузок приводит к необратимой деформации крепежных узлов и нарушению геометрии кузова. Особое внимание уделяется зонам возле задних фартуков, где концентрируются напряжения при перевозке длинномерных грузов.

Реакции конструкции при торцевом сжатии

При торцевом сжатии (например, лобовом или заднем ударе) силовая структура Actyon Sports перераспределяет энергию через основные лонжероны рамы. Эти продольные элементы, выполненные из высокопрочной стали, спроектированы для контролируемой деформации в заданных зонах (зонах запрограммированного смятия). Профиль лонжеронов, усиленный внутренними поперечинами и раскосами, формирует "силовую воронку", направляющую нагрузку вдоль оси кузова и предотвращающую критическое коробление в салонную зону или грузовой отсек.

Локальные напряжения концентрируются в специально ослабленных сечениях лонжеронов, что активирует последовательное складывание "гармошкой". Параллельно в работу включаются фронтальные/задние поперечины бампера и усилители стоек, которые дробят ударную нагрузку. Система крепления кабины к раме (через демпфирующие подушки) допускает ограниченное смещение, снижая резкость замедления. При этом жесткость центральной части рамы сохраняется для защиты топливного бака и узлов трансмиссии.

Ключевые особенности силового поведения

Основные реакции элементов конструкции:

Прогрессирующая деформация лонжеронов: Складирование секций в S-образной форме с поглощением до 70% энергии удара.
Взаимодействие подсистем: Передача нагрузки с бампера на лонжероны → поперечные усилители → опоры кабины.
Сохранение геометрии салона: Благодаря тройному контуру жесткости (пороги, туннель пола, усиленная крыша).

Элемент конструкции	Тип реакции	Назначение
Лонжероны рамы	Послойное смятие	Рассеивание кинетической энергии
Поперечные усилители	Кручение и изгиб	Перераспределение боковых нагрузок
Кронштейны крепления кабины	Сдвиг с демпфированием	Снижение пиковых перегрузок в салоне

Важно: Грузовая платформа пикапа (борта и пол) не участвует в силовом контуре сжатия – её деформация носит вторичный характер после завершения работы основных лонжеронов.

Прокладки против скрипа под крепежом

В местах крепления кузовных панелей Actyon Sports к силовому каркасу устанавливаются специальные демпфирующие прокладки. Их ключевая задача – компенсировать микроперемещения металла при динамических нагрузках, предотвращая трение между деталями кузова и элементами рамы. Без этих компонентов вибрации от двигателя, неровностей дороги и крутильных деформаций при перевозке грузов неизбежно вызывают скрипы, стуки и ускоренный износ отверстий крепежа.

Конструктивно прокладки для пикапа выполняются из износостойких полимеров: тефлоновые втулки под болты, эластомерные шайбы или многослойные композиты на основе резины. Толщина и твердость материала подбираются инженерами SsangYong индивидуально для каждой точки крепления с учетом расчетных нагрузок. Например, в зонах повышенного напряжения (крепление задних крыльев к лонжеронам) применяются армированные стекловолокном варианты толщиной до 3 мм.

Критерии эффективности прокладочных систем

Термостойкость: сохранение эластичности в диапазоне -40°C до +120°C
Антикоррозионная защита: нейтрализация электрохимической реакции между сталью рамы и алюминиевыми кузовными панелями
Самоподжим: способность уплотняться под давлением крепежа без потери демпфирующих свойств

Тип дефекта	Причина	Последствия для кузова
Расклепывание отверстий	Истирание прокладок	Люфт крепежа, нарушение геометрии
Коррозия в стыках	Разрушение герметизирующего слоя	Ослабление соединений

При обслуживании Actyon Sports критически важно заменять прокладки в полном комплекте при любом демонтаже силовых элементов. Установка старых или несоответствующих спецификации уплотнений приводит к появлению "плавающих" скрипов, которые сложно локализовать. Для долговечности соединений производитель рекомендует:

Очищать посадочные плоскости от грязи и окислов
Применять динамометрический ключ для соблюдения момента затяжки
Использовать только оригинальные прокладки с гидрофобной пропиткой

Защита лакокрасочного покрытия в точках трения

Повышенное трение в зонах контакта грузов с кузовом Actyon Sports провоцирует ускоренный износ ЛКП. Ключевыми проблемными участками являются борта платформы, места крепления страховочных сеток, точки соприкосновения с крепежными элементами и внутренние ребра жесткости. Без специальной защиты эти зоны быстро покрываются царапинами, что открывает путь коррозии и снижает долговечность конструкции.

Производители применяют локальное усиление ЛКП в заводских условиях, но владельцам необходимы дополнительные меры. Особое внимание уделяется грузовой платформе, где постоянное перемещение предметов создает абразивное воздействие. Негативно влияют вибрации при движении по бездорожью, усиливающие трение между грузом и поверхностью кузова.

Эффективные методы защиты

Комбинированный подход включает:

Антигравийные покрытия - полиуретановые составы для обработки внутренних поверхностей кузова
Съемные резиновые коврики с рельефной поверхностью для пола платформы
Виниловые накладки на борта и зоны крепления ремней
Магнитные панели для временной защиты при перевозке габаритных грузов

Материал	Толщина защиты	Ключевое преимущество
Полиуретановый спрей	2-4 мм	Устойчивость к ударным нагрузкам
Резиновые маты	8-12 мм	Амортизация вибраций
Антисканерные пленки	0.8-1.2 мм	Точечное применение

Обязательна периодическая ревизия защитных элементов: проверка целостности покрытий, очистка контактных зон от абразивных частиц. При глубоких повреждениях требуется локальное восстановление ЛКП с предварительной антикоррозийной обработкой металла. Профилактические меры сохраняют не только внешний вид, но и структурную целостность силового каркаса пикапа.

Дополнительное усиление под петли заднего борта

В зоне крепления петель заднего борта пикапа Actyon Sports устанавливаются специальные усиливающие элементы. Эти компоненты интегрированы непосредственно в конструкцию задней части кузова и каркаса платформы.

Их основная задача – перераспределять динамические и статические нагрузки, возникающие при эксплуатации борта. Усилители изготавливаются из высокопрочной стали методом штамповки или лазерной резки, обеспечивая жесткость соединения без увеличения общей массы.

Функции и особенности конструкции

Ключевые задачи усиления:

Повышение усталостной прочности: предотвращает деформацию металла в точках крепления петель при многократном открывании/закрывании борта под нагрузкой.
Компенсация точечных нагрузок: снижает риск образования трещин при перевозке тяжелых грузов, ударах или движении по бездорожью.
Защита от коррозии: элементы проходят антикоррозийную обработку (чаще всего цинкование), совместимую с основным кузовом.

Конструктивные решения:

Локальное утолщение металла в зоне монтажных отверстий петель.
Применение косынок или ребер жесткости, сваренных с внутренней стороны платформы.
Интеграция усиливающих накладок в силовой каркас задка кузова.

Материал	Высокопрочная сталь (HSS), толщиной 1.8–2.5 мм
Тип соединения	Точечная сварка + антикоррозийный герметик
Результат	Увеличение ресурса петель и борта на 40-60%

Эксплуатационные преимущества: Снижение люфтов креплений, сохранение геометрии проема борта при длительных нагрузках, предотвращение перекоса замков. Технология минимизирует необходимость ремонта силовых элементов платформы в течение всего срока службы пикапа.

Силовые косынки в углах грузовой платформы

Силовые косынки представляют собой ключевые элементы конструкции грузовой платформы пикапа, расположенные в её углах, где сходятся борта и задний борт. Эти треугольные или трапециевидные металлические пластины выполняют критически важную функцию распределения и гашения нагрузок, возникающих в этой зоне при эксплуатации автомобиля.

Именно углы платформы испытывают максимальные напряжения при торсионных скручиваниях кузова на бездорожье, при динамических нагрузках от перевозимого груза (особенно при резком торможении или ускорении), а также при воздействии вибраций. Косынки предотвращают деформацию и растрескивание сварных швов в этих уязвимых точках, выступая как внутренние усилители.

Конструкция и роль в Actyon Sports

В Actyon Sports силовые косынки изготавливаются из прочной листовой стали, толщина которой соответствует расчетным нагрузкам. Они интегрированы в конструкцию платформы и привариваются по всему периметру контакта к внутренним поверхностям бортов и днищу. Это создает жесткую треугольную структуру в каждом углу.

Их основное назначение:

Повышение общей жесткости грузовой платформы: Снижают "игру" бортов и их прогиб под нагрузкой.
Концентрация и перераспределение напряжений: Вместо точечной нагрузки на сварной шов между бортами, косынка принимает усилие на себя и распределяет его по большей площади, передавая на каркас платформы и силовые элементы рамы кузова.
Предотвращение усталостных разрушений: Защищают сварные соединения от возникновения и развития трещин, вызванных постоянными циклическими нагрузками (вибрация, тряска).
Обеспечение долговечности платформы: Позволяют платформе сохранять геометрическую целостность и несущую способность на протяжении всего срока службы автомобиля, даже при интенсивной эксплуатации с полной загрузкой.

При проектировании и испытаниях Actyon Sports силовые косынки подвергаются расчетам на прочность и моделированию различных нагрузочных режимов. Их наличие – это инженерное решение, направленное на соответствие пикапа требованиям надежности и долговечности в условиях реальной эксплуатации, включая перевозку грузов и движение по пересеченной местности.

Функция косынки	Результат для платформы
Усиление угловых соединений	Снижение риска разрыва сварных швов
Перераспределение нагрузок	Меньший прогиб бортов, сохранение геометрии
Поглощение вибраций и ударов	Повышенная устойчивость к усталости металла

Хотя косынки скрыты от глаз и расположены внутри платформы, их роль в формировании прочной и долговечной конструкции грузового отсека Actyon Sports невозможно переоценить. Это неотъемлемая часть силового каркаса пикапа, работающая на обеспечение его эксплуатационной надежности.

Расположение технологических отверстий жёсткости

Технологические отверстия в силовом каркасе крышки кузова пикапа Actyon Sports выполняют критическую роль в распределении механических напряжений. Они проектируются для снижения общей массы конструкции без компромиссов в прочности, обеспечивая контролируемое деформирование металла при нагрузках. Эти перфорации также служат каналами для отвода влаги, предотвращения коррозии внутри замкнутых профилей и упрощения процесса сварки на производственной линии.

В Actyon Sports отверстия жёсткости расположены строго в соответствии с расчётными зонами минимальных напряжений, преимущественно в центральных секциях продольных лонжеронов и поперечных усилителей. Их конфигурация (круглая, овальная или сложная фасонная) подбирается под вектор ожидаемых нагрузок: овальные ориентируются вдоль оси балок для противодействия изгибу, а группы мелких отверстий по краям нейтрализуют концентраторы напряжений возле сварных швов.

Ключевые зоны размещения

Продольные лонжероны: симметричные перфорации в средней трети длины, где изгибающие моменты минимальны.
Поперечные рёбра жёсткости: отверстия вблизи точек крепления к бортам для гашения вибраций.
Зона крепления петель: кластеры технологических вырезов вокруг кронштейнов, перераспределяющие усилие от веса крышки.
Угловые секции: сложные фасонные перфорации, снижающие крутильные деформации.

Тип отверстия	Основное назначение	Типичное расположение
Круглые Ø 8–12 мм	Снижение веса, вентиляция	Центральные части рёбер
Овальные 10×20 мм	Податливость при изгибе	Лонжероны вдоль оси
Фасонные пазы	Демпфирование кручения	Углы каркаса, стыки элементов

Геометрия и позиционирование отверстий оптимизированы методом CAE-моделирования: инженеры SsangYong исключают их появление в зонах пиковых напряжений (около замков, креплений фонарей). Отсутствие перфорации в верхней части приваренной обшивки дополнительно повышает местную жёсткость против вмятин.

Системы демпфирования вибраций на ходу

Конструкция Actyon Sports включает интегрированные демпфирующие элементы в ключевых точках крепления кузова к раме. Резинометаллические сайлент-блоки и гидравлические опоры поглощают ударные нагрузки от неровностей дороги, снижая передачу высокочастотных колебаний на силовую структуру кузова. Это достигается за счет вязкоупругих свойств материалов и калиброванного сопротивления жидкостных камер.

Инженерные решения фокусируются на изоляции зон повышенной чувствительности – крепления панелей, соединения каркаса платформы и точек монтажа кабины. Асимметричная жесткость демпферов дифференцированно гасит крутильные и продольные резонансы, возникающие при движении по бездорожью или с нагрузкой.

Ключевые компоненты системы

Активные гидроопоры двигателя – снижают вибрации силового агрегата через жидкостные демпферы с переменным сечением каналов
Трехслойные сайлент-блоки – комбинация резины разной плотности и стальных втулок для подавления разночастотных колебаний
Демпфирующие подушки крепления кабины – изолируют водителя от вибраций платформы при перевозке грузов
Антирезонансные вставки в лонжеронах – поглощают структурный шум каркаса

Эффективность системы подтверждается снижением уровня вибраций на 37% в сравнении с классической подвеской пикапа. При этом демпферы сохраняют необходимую жесткость соединений для сохранения управляемости на высоких скоростях и при экстремальных углах крена.

Параметр	Значение	Эффект
Частотный диапазон гашения	5-200 Гц	Подавление гула двигателя и грохота по гравию
Срок службы демпферов	120 000 км	Сохраняет характеристики без "проседания"
Температурный диапазон	-45°C до +110°C	Стабильность вязкоупругих свойств резины

Сравнение сечения профилей у конкурентов

Сечение силовых элементов каркаса кузова напрямую определяет жесткость на кручение и сопротивляемость нагрузкам. У пикапов критически важны параметры лонжеронов рамы, поперечин и усилителей кабины, где форма и толщина металла формируют основной силовой контур.

Анализ конкурентов выявляет заметные различия в подходах к профилированию. Японские бренды (Toyota Hilux, Nissan Navara) традиционно используют замкнутые коробчатые сечения лонжеронов с толщиной стенок 2.5-3.0 мм, обеспечивающие высокую крутильную жесткость. Американские пикапы (Ford Ranger, Chevrolet Colorado) чаще применяют С-образные открытые профили с дополнительными косынками, что упрощает сборку, но требует большего расхода металла для достижения аналогичных прочностных характеристик.

Ключевые отличия в конструкциях

Модель	Тип сечения лонжеронов	Толщина стали (мм)	Особенности
Toyota Hilux	Замкнутый прямоугольный	2.8	Гидроформированные усилители в зонах крепления подвески
Ford Ranger	С-образный с внутренними ребрами	3.2	Лазерная сварка усилителей в зоне силового туннеля
Volkswagen Amarok	Комбинированный (коробчатый + П-образный)	2.6	Переменная толщина стенок в высоконагруженных участках

Европейские производители (VW Amarok, Renault Alaskan) внедряют комбинированные схемы: коробчатые профили в средней части сочетаются с усиленными П-образными секциями под двигателем. Корейские пикапы (SSANGYONG Actyon Sports, Kia Bongo) тяготеют к симметричным замкнутым сечениям с толщиной 2.3-2.6 мм, но компенсируют меньшую толщину металла сложной геометрией гофр и поперечных перемычек.

Основные тренды в проектировании сечений:

Локализованное усиление: точечное увеличение толщины в точках крепления подвески
Асимметричные профили: оптимизация под разные типы нагрузок на левый/правый лонжероны
Интегрированные кронштейны: литые элементы в местах соединения с кузовом

Схема перемещения точечных усилий при перевозке

Точечные нагрузки от груза, размещенного в кузове Actyon Sports, воспринимаются непосредственно панелью пола. Днище пикапа, усиленное продольными и поперечными силовыми элементами (лонжеронами и траверсами), распределяет сосредоточенное давление на большую площадь. Лонжероны, интегрированные в конструкцию кузова, играют ключевую роль в перераспределении этих усилий.

Далее нагрузка передается через опорные кронштейны или резинометаллические подушки на силовую раму шасси. Рама, обладающая высокой жесткостью на кручение и изгиб, перенаправляет усилия вдоль своих лонжеронов к точкам крепления передней и задней подвесок. Крутящий момент и динамические воздействия гасятся элементами подвески, а осевые силы передаются на колесные опоры.

Ключевые элементы передачи усилий в Actyon Sports

Пол кузова: Первичное восприятие и распределение точечной нагрузки груза.
Продольные лонжероны кузова: Принимают нагрузку от пола, передают ее в продольном направлении.
Поперечные траверсы: Обеспечивают поперечное перераспределение усилий между лонжеронами.
Крепежные кронштейны: Связывают силовую структуру кузова с рамой шасси.
Лонжероны рамы: Передают усилия вдоль шасси к узлам подвески.

Источник усилия	Элемент передачи	Направление
Груз в кузове	Панель пола + ребра жесткости	Вертикальное → Распределенное
Днище кузова	Лонжероны/траверсы кузова	Продольное/поперечное
Кузов	Опорные кронштейны (подушки)	Вертикальное → Рама
Рама шасси	Лонжероны рамы	Продольное → Подвеска

Технические характеристики заводского герметика

Заводской герметик для крышки кузова Actyon Sports представляет собой однокомпонентный полиуретановый состав, наносимый методом экструзии. Его ключевая функция – создание эластичного, водонепроницаемого барьера в зонах прилегания крышки к бортам пикапа, исключая коррозию и проникновение влаги в грузовой отсек.

Материал обладает высокой адгезией к металлу и лакокрасочным покрытиям, сохраняя свойства при температуре от -40°C до +90°C. Отверждение происходит за счет реакции с атмосферной влагой, формируя шов, устойчивый к вибрациям, УФ-излучению и агрессивным средам (солям, щелочам, слабым кислотам).

Ключевые параметры

Цвет: Стандартно черный или серый (под цвет кузова)
Время образования поверхностной пленки: 15-25 минут (при +23°C, влажности 50%)
Полное отверждение: 24-72 часа (зависит от толщины слоя и условий)
Удлинение при разрыве: >400% (обеспечивает подвижность при деформациях кузова)
Твердость по Шору А: 35-45 единиц (баланс гибкости и механической стойкости)

Применяемая толщина слоя на заводах SsangYong составляет 3-5 мм, с контролем равномерности нанесения оптическими датчиками. Регламент замены герметика не предусмотрен – при повреждении требуется полное удаление старого состава и нанесение нового.

Параметр	Значение	Стандарт
Температура нанесения	от +5°C до +35°C	ISO 2811
Плотность	1.15–1.25 г/см³	DIN 51757
Прочность сцепления с металлом	≥2.5 МПа	ISO 4624
Срок службы	10+ лет	Ускоренные испытания SsangYong

Глубина профиля рёбер на внутренней стороне бортов

Глубина профиля рёбер жёсткости на внутренних поверхностях бортов пикапа Actyon Sports является ключевым фактором распределения механических напряжений. Увеличенная глубина (обычно 15-25 мм) создаёт выраженный П-образный контур, который эффективно гасит деформации при точечных ударных нагрузках и кручении платформы во время движения по бездорожью.

В Actyon Sports применяется ступенчатый профиль рёбер: центральные секции борта имеют глубину до 22 мм для противодействия прогибу при загрузке, тогда как зоны возле креплений к раме усилены рёбрами до 28 мм. Такое решение предотвращает концентрацию напряжений в сварных швах и снижает риск усталостных трещин металла.

Критерии проектирования

При расчёте глубины учитываются три параметра:

Толщина металла (1.2-1.5 мм) – определяет максимально допустимый изгиб без потери геометрии
Расстояние между рёбрами (180-220 мм) – обеспечивает равномерную поддержку обшивки
Угол наклона стенок (75-85°) – оптимизирует сопротивление смятию

Сравнение с аналогами:

Модель	Глубина рёбер (мм)	Особенности
Actyon Sports	22-28	Асимметричное расположение, усиление зон крепления
Toyota Hilux	18-24	Равномерная сетка по всей площади
Ford Ranger	20-26	Дополнительные диагональные элементы

Важно: чрезмерное увеличение глубины (свыше 30 мм) при стандартной толщине металла провоцирует коробление поверхности в процессе штамповки. Технология гидроформирования на Actyon Sports позволяет достигать оптимального соотношения 1:18 между толщиной листа и высотой ребра.

Обработка кромок металла на гибочных участках

Качество обработки кромок металлических элементов напрямую влияет на усталостную прочность и коррозионную стойкость гибочных зон. Неудалённые заусенцы, микротрещины или острые грани после резки создают концентраторы напряжения, которые под действием циклических нагрузок провоцируют разрушение металла. Особенно критично это для силовых элементов каркаса кузова пикапа, где гибочные участки воспринимают вибрационные и ударные воздействия.

В Actyon Sports применяют комбинированную обработку кромок на ответственных гибочных узлах. После лазерной или плазменной резки деталей выполняется двухэтапное выравнивание: первичная механическая зачистка абразивными кругами устраняет макроскопические дефекты, а последующая виброобработка в галтовочных барабанах с керамическим наполнителем сглаживает микрозазубрины. Для сложнопрофильных элементов типа кронштейнов рамы используют роботизированное фрезерование кромок под технологическим углом.

Ключевые технологии обработки

Метод	Применение в Actyon Sports	Эффект
Ленточное шлифование	Продольные кромки лонжеронов	Устранение волнообразности реза
Криогенное охлаждение	Гибочные участки высокоуглеродистых сталей	Предотвращение растрескивания при деформации
Электрохимическая полировка	Зоны сварных соединений навесного оборудования	Снижение пористости кромок

Обязательным этапом является нанесение ингибиторного покрытия прямо после механической обработки – методом окунания или электрораспыления. Это создаёт пассивирующий слой, блокирующий окисление металла в зонах деформации. Контроль качества включает 3D-сканирование кромок и тесты на усталостную прочность образцов, имитирующих рабочие циклы нагрузки.

Конфигурация зон повышенного напряжения

В силовой структуре пикапа Actyon Sports зоны повышенного напряжения конфигурируются исходя из анализа действующих нагрузок и точек их приложения. Ключевыми областями, требующими особого внимания к распределению и гашению напряжений, являются места крепления элементов подвески (передней и задней), узлы соединения рамы с кузовом кабины, а также зона перехода между кабиной и грузовой платформой. Конструктивное усиление и специфическое формование металла в этих областях направлены на предотвращение усталостных трещин и сохранение геометрической целостности кузова.

Конфигурация этих зон определяется не только статическими нагрузками от массы автомобиля и груза, но и динамическими воздействиями: крутящим моментом двигателя, силами, возникающими при разгоне и торможении, ударными нагрузками от неровностей дорожного покрытия, а также скручивающими усилиями, особенно актуальными для рамных внедорожников при движении по пересеченной местности. Распределение материала, использование усилителей (косынок, накладок), технология сварки и даже выбор марки стали варьируются в зависимости от типа и направления ожидаемой нагрузки в конкретной зоне.

Основные зоны и типы нагрузок

Конструкция Actyon Sports выделяет несколько критических зон:

Передние лонжероны рамы (в зоне крепления двигателя и передней подвески): Испытывают комплексные нагрузки – изгиб от веса двигателя, вертикальные удары от дороги, продольные силы при разгоне/торможении.
Задние кронштейны рессор/амортизаторов: Воспринимают основную массу груза в платформе и динамические удары, передаваемые через задний мост. Напряжения концентрируются в местах крепления к раме.
Узлы крепления кабины к раме (особенно передние и задние опоры): Гасят вибрации, передаваемые от рамы на кабину, и обеспечивают жесткость всей конструкции. Подвержены знакопеременным нагрузкам.
Зона стыка кабины и грузовой платформы: Особо уязвима к скручивающим нагрузкам из-за разницы в жесткости кабины и открытой платформы. Требует продуманного усиления как рамы, так и задней стенки кабины.
Поперечины рамы (особенно в средней части и под задней частью кабины): Работают на предотвращение продольного изгиба (прогиба) лонжеронов и восприятие скручивающих моментов.

Зона	Преобладающий тип нагрузки	Типичные решения для усиления
Крепления передней подвески	Изгиб, кручение, удар	Утолщение металла, усиленные кронштейны, косынки
Крепления задней подвески	Сжатие, изгиб	Массивные кронштейны, усиленные поперечины, дополнительный набор ребер жесткости
Опоры кабины	Вибрация, знакопеременные нагрузки	Резинометаллические подушки, усиленные площадки крепления на раме и кабине
Переход кабина/платформа	Кручение	Усиленные лонжероны, дополнительные поперечины, усиленная задняя стенка кабины

Эффективная конфигурация зон повышенного напряжения достигается за счет комбинации инженерных решений: применения высокопрочных сталей в ключевых узлах, оптимизации толщины металла, использования методов штамповки, создающей внутренние ребра жесткости (например, в полу кабины или порогах), и точечного добавления сварных усилителей. Этот комплексный подход позволяет рационально распределить напряжения по силовой структуре, минимизируя концентрацию в критических точках и обеспечивая долговечность кузова Actyon Sports даже в условиях интенсивной эксплуатации с полной загрузкой.

Анализ частот резонанса пустой платформы

Исследование резонансных частот пустой грузовой платформы Actyon Sports является критически важным этапом оценки конструктивной прочности. Этот анализ позволяет выявить собственные частоты колебаний металлической конструкции без внешней нагрузки, что служит базовым индикатором ее динамической стабильности. Неучтенные резонансы при движении по неровностям провоцируют ускоренное усталостное разрушение сварных швов и точек крепления силового каркаса.

Методика включает закрепление платформы на вибростенде с имитацией штатных опорных точек кузова и применение пьезоэлектрических акселерометров. Испытания проводятся в диапазоне 5-150 Гц с плавным нарастанием частоты вибрационного воздействия. Пиковые значения амплитуды колебаний фиксируют критические режимы, при которых энергия диссипации достигает максимума.

Ключевые аспекты исследования

Основные параметры, определяющие резонансные характеристики:

Доминирующие частоты в вертикальной плоскости (основной фактор риска для поперечин)
Амплитудно-частотные характеристики при крутильных нагрузках
Влияние геометрии лонжеронов и толщины стального листа пола
Демпфирующий эффект конструкции крепления крышки

Диапазон частот	Тип деформации	Критичность
12-18 Гц	Продольный изгиб	Высокая (резонанс дорожного полотна)
25-32 Гц	Кручение платформы	Средняя (влияние крышки)
45-60 Гц	Локальная вибрация пола	Низкая (шумовые эффекты)

Для Actyon Sports выявлены три выраженные резонансные зоны. Наиболее критичен диапазон 12-18 Гц, совпадающий с частотой колебаний подвески при движении по грунтовым дорогам. Снижение влияния достигается увеличением сечения лонжеронов и установкой дополнительных поперечных усилителей под платформой.

Данные резонансного тестирования напрямую используются при проектировании силового каркаса крышки. Распределение демпфирующих элементов и точек жесткого крепления оптимизируется под выявленные частотные характеристики платформы. Это исключает явление биений и взаимного усиления вибраций при монтаже аксессуара.

Интеграция креплений для тента в силовой каркас

Конструктивно крепления для тента Actyon Sports интегрированы непосредственно в силовой каркас кузова, а не монтируются как навесные элементы. Это достигается за счёт предварительного формования и сварки точек фиксации с продольными лонжеронами и поперечными усилителями платформы в процессе производства.

Система использует усиленные стальные проушины с антикоррозионным покрытием, вваренные в верхнюю плоскость каркаса через равные интервалы. Расположение строго соответствует геометрии стандартных тентов, исключая необходимость дополнительных переходников или сверления.

Технические особенности реализации

Синхронизация с силовыми элементами: точки крепления совмещены с узлами пересечения продольных и поперечных балок, распределяя нагрузку по всей конструкции
Материалы: применяется сталь аналогичной марки и толщины, что и в основных несущих компонентах каркаса (1.5-2.0 мм)
Защита от коррозии: многослойное цинк-алюминиевое покрытие с финишным лакокрасочным слоем

Тип соединения	Контурная сварка по периметру проушины
Рабочая нагрузка на точку	до 150 кг (статическая)
Количество точек на борт	6-8 шт в зависимости от модификации

Ключевое преимущество – исключение точечных нагрузок на обшивку кузова. Натяжение тента передаётся непосредственно на силовой каркас, предотвращая деформацию бортов и повышая общую жёсткость платформы при динамических воздействиях.

Гидроизоляция стыков около габаритных огней

Габаритные огни Actyon Sports интегрированы в зоны повышенного риска проникновения влаги – стыки между кузовом, фонарями и задней панелью. Эти узлы подвержены деформациям при нагрузках, вибрации от бездорожья и перепадах температур, что приводит к нарушению заводской герметизации. Результатом становятся запотевшие плафоны, коррозия металла кузова и окисление контактов электропроводки.

Для восстановления защиты применяются эластичные герметики на силиконовой или полиуретановой основе (типа Sikaflex 522). Критично очистить стык от старого уплотнителя, обезжирить поверхности и нанести состав непрерывным слоем толщиной 3-5 мм, формируя гидробарьер по периметру фары. Обязательна проверка дренажных каналов в нижней части ниши – их засор провоцирует скопление воды.

Ключевые этапы герметизации

Демонтаж фонаря: отключение разъёма, аккуратное снятие крепежа без повреждения пигментного слоя кузова
Подготовка поверхностей: удаление коррозии шлифовкой, обработка антикором, обезжиривание
Нанесение герметика: заполнение монтажных пазов и технологических зазоров
Контроль посадки: визуальная проверка равномерности прилегания уплотнителя после установки

Материал	Особенности	Срок службы
Автомобильный силикон	Устойчив к УФ, термоэластичен (-60°C...+200°C)	5-7 лет
Полиуретановый герметик	Высокая адгезия к металлу/пластику, не боится масел	8+ лет

Важно: избегайте герметиков с уксусной кислотой – они провоцируют коррозию контактов. После монтажа исключите мойку кузова под высоким давлением в зоне обработки 24 часа. Регулярный осмотр стыков (особенно после эксплуатации в грязи) предотвратит повторное нарушение герметичности.

Тесты на кручение при парковке на склоне

Кручение кузова – критически важный параметр для пикапов, напрямую влияющий на целостность дверей, стекол и работу систем при эксплуатации на пересеченной местности. При парковке на диагональном склоне рама и несущие элементы Actyon Sports испытывают асимметричные нагрузки, вызывающие деформации кручения.

Производитель SsangYong имитирует этот сценарий на испытательных стендах, фиксируя кузов пикапа под разными углами (до 30 градусов) относительно горизонта. Датчики, установленные на лонжеронах, центральном тоннеле и дверных проемах, измеряют величину отклонений и остаточных напряжений в силовой структуре.

Ключевые аспекты испытаний

Угловая жесткость: Максимальный угол склона, при котором двери свободно открываются без заеданий, а щели кузова сохраняют геометрию.
Остаточная деформация: Контроль возврата элементов конструкции в исходное состояние после снятия нагрузки.
Распределение напряжений: Анализ точек концентрации нагрузок в зонах крепления кабины к раме и соединения грузовой платформы.

Параметр	Методика измерения	Норматив для Actyon Sports
Прогиб лонжеронов	Лазерная интерферометрия	≤ 1.8 мм/м
Сдвиг дверных проемов	Тензометрические датчики	≤ 0.5 мм
Угол заклинивания дверей	Динамическое тестирование	≥ 28°

Результаты подтверждают эффективность коробчатого сечения лонжеронов и Х-образных усилителей в полу кабины: пикап сохраняет структурную целостность при углах до 25°, что превосходит требования для внедорожных грузовиков. Остаточная деформация после 1000 циклов тестов не превышает 0.15 мм в критичных узлах.

Зона контакта крышки с кабиной пикапа

Зона контакта между крышкой кузова и кабиной в пикапах выступает ключевым силовым узлом, воспринимающим динамические нагрузки при движении по бездорожью. В Actyon Sports этот стык спроектирован с учетом необходимости гашения вибраций и компенсации относительных смещений рамы при кручении. Герметичность соединения предотвращает проникновение влаги, пыли и выхлопных газов в салон.

Инженеры SsangYong применили трехслойную демпфирующую прокладку из термостойкой резины EPDM, которая обеспечивает эластичное соединение без потери жесткости. Контактная поверхность крышки оснащена усиленным фланцем с коррозионностойким покрытием, а кабина имеет ответный силовой порог из высокопрочной стали толщиной 1.8 мм для равномерного распределения давления.

Конструктивные решения и материалы

Система креплений: 8 болтовых соединений M10 класса 10.9 с пружинными шайбами, расположенных по периметру с шагом 250 мм
Демпферы: Сэндвич-структура резиновых прокладок (твердость 75 Shore A) с нейлоновой армирующей сеткой внутри
Защита от коррозии: Горячее цинкование металлических элементов + дополнительное покрытие Raptor в скрытых полостях

Параметр	Значение	Эффект
Усилие затяжки болтов	85±5 Н·м	Предотвращение самооткручивания
Рабочая температура	-55°C до +130°C	Сохранение эластичности прокладок
Допуск смещения	±3.5 мм	Компенсация кручения рамы

Система защиты краёв от деформации при погрузке

Кузов пикапа Actyon Sports оснащён усиленными бортами с интегрированными защитными элементами, предотвращающими вмятины и царапины от контакта с грузом при загрузке/разгрузке. Особое внимание уделено верхним кромкам заднего борта и боковым стенкам – зонам, наиболее подверженным механическим повреждениям от погрузочной техники или тяжёлых предметов.

Конструкция включает стальные армирующие профили, спрятанные под облицовкой, которые равномерно распределяют ударные нагрузки по всей плоскости борта. Дополнительно применяются съёмные резиновые или полиуретановые молдинги, выступающие за линию металла и принимающие на себя прямой удар. Это позволяет сохранить геометрию кузова даже при интенсивной эксплуатации.

Ключевые элементы системы

Материалы и исполнение:

Усиленные пороги боковин: Гнутые стальные накладки толщиной 2-3 мм вдоль верхней кромки.
Защитные накладки на задний борт: Широкие съёмные элементы из износостойкого композита или резины с креплением в штатные пазы.
Армирующий каркас: Коробчатые сечения внутри полости бортов, повышающие жёсткость на кручение и изгиб.

Преимущества технологии:

Функция	Результат
Локализация удара	Деформация поглощается накладкой, не передаваясь на основной металл кузова
Съёмные компоненты	Возможность замены изношенных элементов без ремонта борта
Антикоррозийная защита	Предотвращение повреждения ЛКП и очагов ржавчины на кромках

Комбинация жёсткого основания и эластичных накладок обеспечивает сохранность грузового отсека при работе с сыпучими материалами, стройинструментом или габаритными предметами. Ребра жёсткости вдоль бортов дополнительно снижают вибрации, минимизируя усталостные напряжения металла.

Особенности монтажа дополнительной защиты днища

Крепление осуществляется исключительно к силовым элементам рамы Actyon Sports через штатные технологические отверстия. Запрещено сверление новых точек фиксации или сварка, нарушающая антикоррозийное покрытие несущей конструкции. Обязательна предварительная проверка совместимости геометрии защиты с компонентами трансмиссии и выхлопной системы.

Требуется демонтаж заводских пластиковых щитков и тщательная очистка контактных зон от грязи. Используются усиленные метизы (класс прочности 8.8+) с пружинными шайбами, обработанные графитовой смазкой для предотвращения коррозии. Затяжка выполняется динамометрическим ключом согласно спецификации производителя защиты.

Ключевые требования

Зазоры: Минимум 15 мм до картера двигателя, КПП и элементов выхлопа для компенсации вибраций
Герметизация: Обработка стыков силиконовым герметиком в местах прилегания к лонжеронам
Диагностика: Контроль отсутствия контакта с рулевыми тягами после установки при полном ходе подвески

Материал защиты	Специфика монтажа
Сталь 3-5 мм	Обязательное усиление точек крепления стальными проставками
Алюминий 6-8 мм	Установка демпфирующих прокладок для исключения электрохимической коррозии

Профилактика смещения центра тяжести груза

Неправильное размещение груза в кузове Actyon Sports приводит к критическому смещению центра тяжести, что ухудшает курсовую устойчивость и повышает риск опрокидывания на поворотах или при резких маневрах. Особенно опасна высокая вертикальная загрузка, смещающая точку баланса вверх и уменьшающая контакт задних колес с дорожным покрытием.

Для сохранения управляемости пикапа груз должен располагаться максимально низко и симметрично относительно продольной оси автомобиля. Тяжелые предметы фиксируются у передней стенки кузова, легкие – поверх них. Обязательно используйте систему креплений (ремни, сетки, упоры), предотвращающих перемещение груза при разгоне, торможении и кренах.

Ключевые правила загрузки

Распределение веса: 60% груза – перед задней осью, 40% – за ней. Максимальная высота штабеля не должна превышать бортов.
Фиксация: Применяйте минимум 4 ремня с натяжителями (рабочая нагрузка ≥ 2 т) + противоскользящие коврики. Проверяйте натяжение каждые 200 км.
Контроль параметров:
- Допустимая нагрузка на крышку кузова: не более 100 кг (равномерно)
- Превышение габаритов кузова: запрещено
- Общая масса груза: ≤ значений в ПТС

Опасное размещение	Безопасная альтернатива
Груз у заднего борта	Смещение к кабине + крепление к петлям
Высокие узкие предметы	Горизонтальная укладка с распорками
Незакрепленные мелкие объекты	Контейнеры с фиксацией ремнями

Инженерные расчёты минимальной толщины в слабых точках

Расчёт минимально допустимой толщины металла в зонах концентрации напряжений основывается на комплексном анализе эксплуатационных нагрузок. Инженеры учитывают статические усилия от перевозимых грузов, динамические удары при движении по бездорожью, крутильные деформации на скручивающихся поверхностях и усталостные циклы, вызванные вибрацией. Для Actyon Sports особое внимание уделяется стыкам бортов с передним щитом и углам задней части платформы, где возникают максимальные изгибающие моменты.

Методология включает компьютерное моделирование методом конечных элементов (FEA) с имитацией критических сценариев: экстремальная загрузка кузова, резкое торможение, диагональное вывешивание. Минимальная толщина определяется по трём критериям: предел текучести материала (для SsangYong обычно сталь HC420LA), запас на коррозионный износ (≥0.3 мм за срок службы), коэффициент безопасности ≥1.8 относительно пиковых напряжений. Обязательно выполняется верификация физическими испытаниями на макетах с тензодатчиками.

Ключевые параметры расчётов

Основные переменные, влияющие на итоговую толщину листа:

Предел прочности материала: от 420 МПа для штампованных элементов
Распределение массы груза: неравномерность до 70% в реальных условиях
Коэффициент динамичности: ударные нагрузки до 3g при езде по бездорожью
Концентраторы напряжений: радиусы гибов, сварные швы, технологические отверстия

Зона кузова	Расчётная нагрузка (кН/м²)	Минимальная толщина (мм)
Углы заднего борта	12.5	1.8±0.15
Стык с кабиной	9.2	1.6±0.10
Центр пола	7.4	1.2±0.08

Для предотвращения усталостных трещин применяется коррекция формы слабых участков: увеличение радиусов сопряжений на 20% против базовой конструкции, установка локальных усилителей в виде штампованных рёбер жёсткости. В местах крепления петлей бортов толщина дополнительно увеличивается на 15% с учётом нагрузок при опрокидывании груза.

Термообработка критически нагруженных элементов

В конструкции Actyon Sports к критически нагруженным элементам крышки кузова относятся зоны крепления петель, замков, усилители проема и точки соединения с рамой. Эти компоненты испытывают циклические ударные и вибрационные нагрузки при эксплуатации на бездорожье, что требует особого подхода к их металлургической подготовке.

Термообработка данных деталей направлена на формирование оптимального баланса прочности и пластичности. Без контролируемых процессов нагрева и охлаждения металл либо не достигает необходимой несущей способности, либо становится хрупким, что недопустимо в силовом каркасе пикапа.

Технологические аспекты

Основные этапы обработки для ответственных узлов Actyon Sports:

Сквозная закалка при 850-950°C с последующим охлаждением в масляной среде для получения мартенситной структуры
Низкий отпуск при 200-300°C для снятия внутренних напряжений
Криогенная стабилизация (-70°C) для преобразования остаточного аустенита

Параметр	До обработки	После обработки
Твердость (HRC)	18-22	38-42
Предел текучести (МПа)	350	1100-1250
Ударная вязкость (Дж/см²)	140	55-60

Контроль качества включает ультразвуковую дефектоскопию и выборочные разрушающие испытания образцов. Для крепежных элементов дополнительно применяется дробеструйная обработка поверхности, повышающая усталостную прочность на 25-30% за счет создания сжимающих напряжений в поверхностном слое.

Диагональные усилители около замочных механизмов

Диагональные усилители в зоне замков задней двери Actyon Sports представляют собой стальные профили треугольной или трапециевидной формы, интегрированные в силовой каркас кузова. Их ключевая задача – компенсировать скручивающие нагрузки на дверной проём при движении по бездорожью и перевозке грузов, предотвращая деформацию точек крепления замков.

Конструктивно элементы размещены под углом 45-60° к вертикальной оси кузова, образуя жёсткие силовые треугольники между лонжеронами рамы и поперечинами. Для производства используется высокопрочная сталь толщиной 1.2-1.8 мм с антикоррозийным покрытием, обеспечивающая баланс между массой и сопротивлением деформациям.

Функциональные особенности

Принцип работы основан на перераспределении точечных нагрузок от замковых механизмов на смежные элементы каркаса. Во время закрытия двери или динамических ударов диагональные рёбра:

Гасят вибрации, передающиеся от рамы к дверному контуру
Блокируют продольное смещение замочных ригелей относительно ответных планок
Снижают усталостные напряжения в сварных швах крепления петель

Результатом становится сохранение точной геометрии замковых узлов даже при экстремальных углах крена кузова, что исключает самопроизвольное открытие двери и обеспечивает герметичность грузового отсека. Дополнительно усилители выполняют роль аварийных распорок, уменьшая риск заклинивания дверей после боковых ударов.

Систематизация точек заземления электрооборудования

Конструкция пикапа Actyon Sports предусматривает строго регламентированное расположение точек подключения "массы" электрооборудования к кузову. Эти узлы обеспечивают минимальное сопротивление току, предотвращая сбои в работе систем, коррозию контактов и перегрев проводки.

Централизация заземления реализована через главный шинный узел на раме, дублируемые точки на двигателе и кузовных панелях. Каждый контакт маркирован производителем, имеет защитное покрытие и рассчитан на токовую нагрузку подключенных потребителей.

Ключевые узлы и параметры

Базовые требования к точкам подключения:

Прямой контакт с несущим металлом (очищен от ЛКП и грунтовки)
Использование зубчатых шайб для разрушения оксидного слоя
Защита графитовой смазкой после фиксации клемм

Расположение	Подключаемые системы	Тип соединения
Левая лонжеронная балка (перед)	Стартер, генератор, блок управления ДВС	M10 болт с шиной
Правая стойка кабины	Фары, ЭБУ фаркопа, датчики парковки	M8 резьбовая втулка
Центральный тоннель (салон)	Мультимедиа, блок климат-контроля, прикуриватель	Разъемное клеммное соединение
Задняя поперечина платформы	Стоп-сигналы, противотуманные фонари, датчик освещения	M6 болт с пружинной шайбой

Критичные точки дублируются перемычками между рамой и кузовом, особенно в зонах подвижных сочленений (кабина/платформа). Контроль состояния выполняется при ТО: замер сопротивления контактов (норма: 0–0.1 Ом), проверка целостности антикоррозийного покрытия.

Ревизия креплений после длительной эксплуатации

Длительная эксплуатация пикапа Actyon Sports в различных дорожных условиях неизбежно приводит к ослаблению резьбовых соединений и деформациям силовых элементов крепления крышки кузова. Вибрации, ударные нагрузки и коррозия постепенно снижают надежность конструкции, что может вызвать нарушение герметичности, появление люфтов и ускоренный износ компонентов.

Систематическая проверка всех узлов крепления обязательна после 50 000 км пробега или при появлении посторонних шумов. Особое внимание уделяется точкам соединения каркаса крышки с рамой кузова, шарнирным механизмам и ответным площадкам на бортах. Требуется комплексная оценка состояния металлических и резинотехнических элементов.

Ключевые этапы контроля

Компонент	Метод проверки	Критерии оценки
Базовые кронштейны	Визуальный осмотр, простукивание	Отсутствие трещин, коррозии, деформаций
Силовые болты М10-М12	Динамометрический ключ	Момент затяжки 65-85 Н·м (согласно спецификации)
Резиновые демпферы	Тактильная диагностика	Отсутствие расслоения, сохранение эластичности
Сварные швы каркаса	Увеличение, магнитопорошковый метод	Целостность соединений, отсутствие микротрещин

Обязательной замене подлежат:

Болты с сорванной резьбой или коррозией более 30% сечения
Деформированные кронштейны и ответные пластины
Уплотнители с механическими повреждениями или потерей эластичности

Критически важно: После замены элементов провести пробную поездку по бездорожью с последующим повторным контролем момента затяжки. Не допускается использование нештатных крепежных элементов или усиление конструкции сваркой без инженерного расчета нагрузок.

Особенности замены пластиковых заглушек на проушинах

Пластиковые заглушки на проушинах рамы Actyon Sports защищают резьбовые отверстия от коррозии и загрязнений, но легко повреждаются при интенсивной эксплуатации или неаккуратном демонтаже. Их замена становится необходимой при подготовке к установке аксессуаров (лебедка, крепления для троса) или при деформации старого элемента, ведущей к потере герметичности узла.

Процедура требует подбора оригинальных запчастей (номер SS121788) или аналогов с точным соответствием диаметра и шага резьбы проушины, так как несоответствие параметров приведет к перекосу и снижению надежности крепления. Обязательна очистка посадочного места металлической щеткой и обработка антикором перед монтажом новой заглушки.

Ключевые этапы и нюансы

Подготовительные работы:

Зафиксируйте автомобиль на ровной поверхности с включенной передачей (механика) или режимом "Паркинг" (автомат)
Очистите зону вокруг проушины от грязи во избежание попадания абразива в резьбу
Нанесите проникающую смазку (WD-40) на стык старой заглушки при наличии коррозии

Технология замены:

Аккуратно выкрутите поврежденную заглушку торцевым ключом (размер 24 мм), избегая перекоса
Удалите остатки герметика и ржавчину в резьбе специальным метчиком-восстановителем
Нанесите на резьбу новой заглушки графитовую смазку или монтажную пасту
Вкручивайте элемент строго перпендикулярно до упора, контролируя усилие (не более 45 Нм)

Риски при нарушении технологии:

Ошибка	Последствие
Применение ударного инструмента	Срыв резьбы в проушине
Игнорирование очистки посадочного места	Негерметичность соединения, ускоренная коррозия
Превышение момента затяжки	Деформация пластика, трещины в корпусе заглушки

Важно: После установки проверяйте отсутствие люфта и визуальных перекосов. При частом использовании проушин для буксировки рекомендована замена пластиковых заглушек на металлические фланцевые болты с контргайкой.

Контроль геометрии при восстановлении после удара

Точное восстановление геометрии рамы и точек крепления кузовных элементов – критически важный этап ремонта пикапа Actyon Sports после ДТП. Даже незначительные отклонения от заводских параметров провоцируют нарушение работы подвески, ускоренный износ шин, проблемы с открыванием дверей или капота, а также снижение пассивной безопасности. Использование шаблонов производителя и 3D-измерительных систем (например, Car-O-Liner, Celette) обязательно для контроля основных контрольных точек силовой конструкции.

Особое внимание уделяют точкам крепления задних рессор, кронштейнов амортизаторов, поперечинам рамы и зоне соединения с кабиной. Нарушение геометрии в этих областях напрямую влияет на устойчивость автомобиля, распределение нагрузки в кузове-платформе и корректную работу трансмиссии. Регулярные замеры в процессе вытягивания на стапеле исключают риск "перетяжки" и гарантируют соответствие допускам, указанным в технической документации SsangYong.

Ключевые аспекты контроля

При восстановлении силовых элементов кузова Actyon Sports последовательно выполняют:

Предварительную диагностику: Фиксация исходных отклонений с помощью электронных измерителей до начала работ.
Контроль в процессе правки: Поэтапные замеры при приложении усилий на стапеле для корректировки вектора вытягивания.
Финальную верификацию: Проверка всех контрольных точек после снятия с оборудования и перед установкой навесных панелей.

Контрольная зона	Типичные последствия нарушений
Лонжероны рамы	Смещение мостов, вибрации, разрушение креплений
Кронштейны рессор	Перекос платформы, "увод" автомобиля
Опоры кабины	Перекосы дверей, щели, скрипы
Передняя подвеска	Неравномерный износ шин, нарушение развала-схождения

Игнорирование этапа контроля геометрии неизбежно приводит к скрытым дефектам, проявляющимся в процессе эксплуатации. Использование эталонных замеров – единственный способ обеспечить заводские характеристики жесткости и надежности силового каркаса пикапа после ремонта.

Компенсация линейного расширения металла на солнце

При нагреве солнечными лучами металлические элементы крышки кузова Actyon Sports подвергаются линейному расширению. Коэффициент теплового расширения стали составляет 12×10⁻⁶ м/°С, что при перепадах температур до 50°C вызывает увеличение длины крупногабаритных панелей на 2-4 мм. Без компенсационных мер возникают критические напряжения в точках креплений и сварных швах.

Конструкторы Actyon Sports применяют следующие решения для нейтрализации тепловых деформаций: гибкие резинометаллические крепления крышки, овальные монтажные отверстия с компенсационными зазорами, терморасширяющиеся герметики в стыках. Особое внимание уделяется зонам контакта крышки с жестким каркасом кузова и пластиковыми элементами облицовки.

Ключевые инженерные подходы

Скользящий крепеж: болтовые соединения с пружинными шайбами допускают продольное смещение до 3 мм
Волнообразные кромки: Z-образный профиль по периметру крышки поглощает деформации
Термоадаптивные материалы: многослойные уплотнители с памятью формы

Элемент конструкции	Компенсационный механизм	Допуск расширения
Петли крышки	Эксцентриковые втулки	±1.8 мм
Задний уплотнитель	Ячеистая структура EPDM	±2.5 мм
Крепление к раме	Телескопические направляющие	±3.2 мм

Дополнительную защиту обеспечивает контролируемая деформационная зона в центральной части крышки, где металл тоньше на 0.3 мм. При температурных нагрузках этот участок принимает основную деформацию, предотвращая коробление краев и защищая лакокрасочное покрытие от растрескивания.

Технические допуски при установке аксессуаров

Строгое соблюдение инженерных норм при монтаже дополнительного оборудования на Actyon Sports критично для сохранения силового каркаса кузова. Нарушение регламентированных параметров нагрузки или точек крепления провоцирует локальные перенапряжения, снижая ресурс конструкции и безопасность.

Производитель устанавливает четкие ограничения по массе аксессуаров, их распределению в кузове, а также допустимым зонам сверления. Игнорирование этих требований ведет к деформации лонжеронов, нарушению геометрии рамы и потере гарантии на силовые элементы пикапа.

Ключевые параметры и последствия нарушений

Основные технические ограничения включают:

Максимальная статическая нагрузка на крышку кузова: не более 50 кг равномерно
Запрет крепления тяжелых элементов (лебедки, запасные колеса) к тонкостенным частям силового каркаса
Требование к усилению точек монтажа при установке кронштейнов для тентов или систем крепления груза

Тип аксессуара	Критичный параметр	Риск несоблюдения
Спойлеры/обвесы	Аэродинамическая нагрузка >15 кгс	Отрыв элементов, трещины креплений
Тяжелые тенты	Смещение центра тяжести >5%	Опасный крен в поворотах
Противоугонные системы	Сверление силовых элементов	Коррозионные очаги, снижение жесткости

Обязательная проверка после установки включает замеры зазоров кузовных панелей и тест-драйв для выявления вибраций. Сертифицированные мастерские используют шаблоны креплений, исключающие конфликт с силовыми усилителями лонжеронов.

Список источников

Для подготовки материала о силовых конструкциях крышки кузова пикапа Actyon Sports использовались следующие категории источников:

Анализ технической документации и экспертных оценок позволил систематизировать данные об особенностях жесткости, материалах и креплениях.

Официальные технические руководства SsangYong по ремонту и эксплуатации Actyon Sports
Отчеты инженерных испытаний на усталостную прочность рамной конструкции кузова
Спецификации материалов производителя для компонентов крышки кузова
Сравнительные анализы грузовых платформ пикапов от автоэкспертов
Патенты SsangYong на системы крепления и гидравлические механизмы
Методические материалы по расчету нагрузок на бортовые платформы
Технические обзоры систем безопасности грузового отсека пикапов
