Ксенон H27 - как поставить своими руками

Статья обновлена: 18.08.2025

Замена галогенных ламп на ксеноновые H27 требует внимания к деталям и техническим нюансам.

Данный тип ламп используется в противотуманных фарах и головном свете отдельных моделей авто.

Правильный монтаж обеспечит не только яркое освещение, но и безопасную работу электрооборудования.

В статье рассмотрим пошаговый алгоритм установки и типичные ошибки, которых следует избегать.

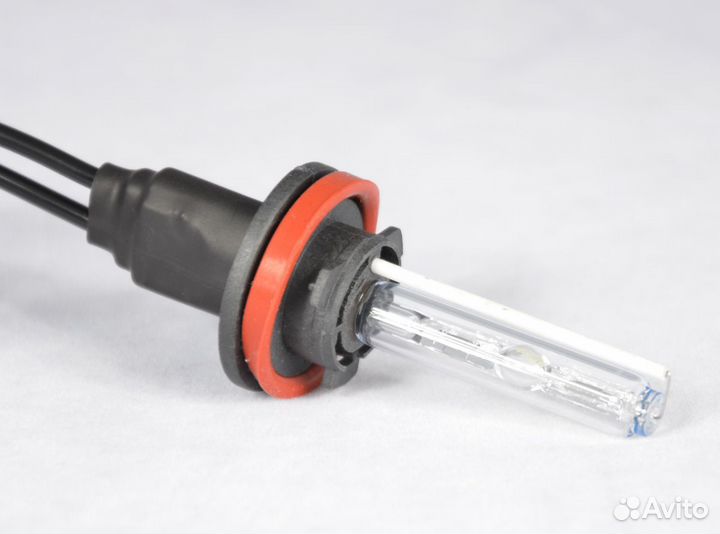

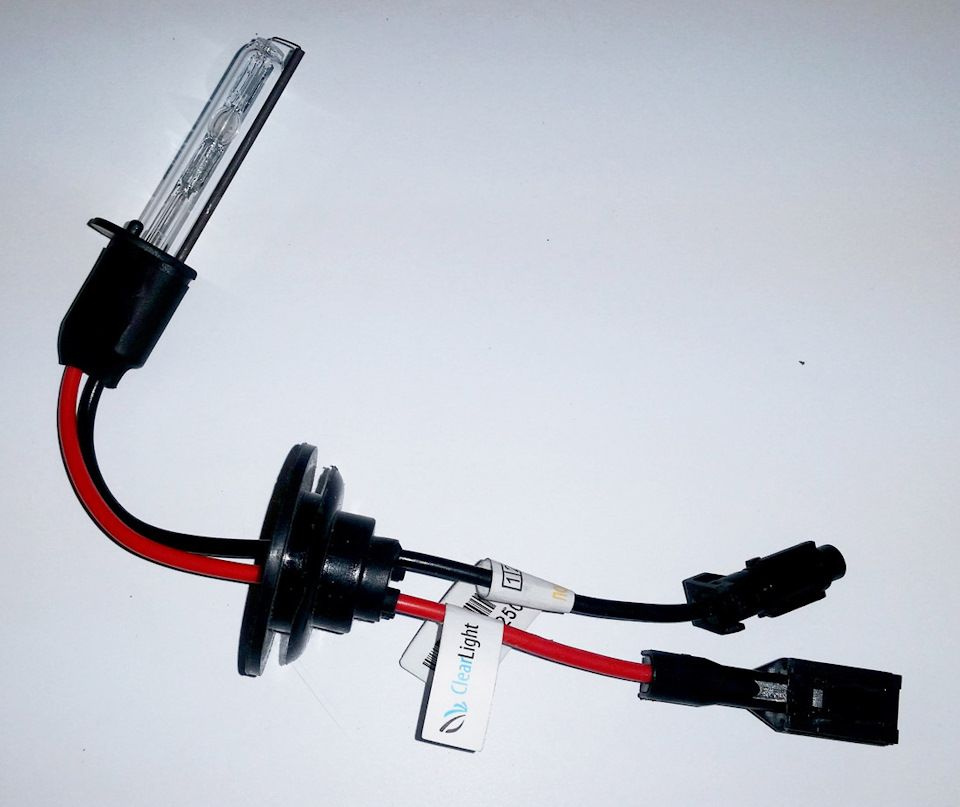

Анатомия лампы H27: конструкция и компоненты

Лампа H27 представляет собой газоразрядный ксеноновый источник света, где свечение создаётся электрической дугой между электродами в колбе, заполненной инертным газом (ксеноном) под высоким давлением. Отличительная особенность H27 – специфическая цокольная часть, обеспечивающая точную ориентацию лампы в фаре для корректного формирования светового пучка, что критично для безопасности.

Конструкция включает герметичную кварцевую колбу, устойчивую к экстремальным температурам (до 900°C) и давлению. Внутри неё расположены два вольфрамовых электрода с зазором 4.2 мм, где возникает дуга. Наружная колба из термостойкого стекла защищает внутренние компоненты от загрязнений и УФ-излучения, а также содержит металлизированные отражающие зоны для управления светопотоком.

Ключевые компоненты лампы

Кварцевая горелка: сердце лампы с электродами и ксеноном.
Наружная защитная колба: блокирует УФ-лучи, предотвращает окисление.
Цоколь PX26d: 3 штырьковых контакта с фиксатором-выступом (key), обеспечивающим единственно верное положение в фаре.
Металлический держатель: жёстко соединяет горелку с цоколем.
Геттер (внутри колбы): поглощает остаточные примеси газов.

Параметр	Характеристика
Рабочее напряжение дуги	85 В ± 17 В
Цветовая температура	4200K (белый с жёлтым оттенком)
Особенности позиционирования	Требует точной установки "меткой вверх"

Важно: На колбе нанесена маркировка позиционирования (например, точка или надпись "TOP"), которую необходимо совместить с меткой на фаре. Несоблюдение этого правила приведёт к неправильной работе системы освещения и ослеплению водителей встречного транспорта.

Совместимость с фарами: проверка соответствия авто

Перед установкой ксеноновых ламп H27 критически важно проверить совместимость с оптикой вашего автомобиля. Несоответствие может привести к некорректной работе световых приборов, ослеплению встречных водителей и юридическим проблемам из-за нарушения ПДД.

Основным критерием является тип фары, указанный на маркировочной табличке (обычно расположена на корпусе фары или под капотом). Для ксенона допустимы только фары с маркировкой:

DC (DRL+ксенон)
HC (галоген+ксенон)
HR (ксенон для дальнего света)

Ключевые параметры проверки

Тип цоколя: Убедитесь, что цоколь H27 физически соответствует разъёму вашей фары. Несовпадение даже на 1 мм делает установку невозможной.

Электрооборудование: Ксенон требует:

Блока розжига (Ballast) с характеристиками, подходящими для H27
Автоматической коррекции угла наклона фар
Омывателя фар (в большинстве стран обязателен)

Юридические требования: Установка в фары с маркировкой H (только галоген) или PL (пластиковый рассеиватель) запрещена. Это приводит к:

Несоответствующему светораспределению
Чрезмерному нагреву, повреждающему оптику
Аннулированию страховки в случае ДТП

Способы проверки:

Метод	Описание
VIN-декодеры	Онлайн-сервисы по VIN показывают заводскую комплектацию фар
Каталоги производителей	Проверка по модели авто на сайтах Osram, Philips, HELLA
Диагностика в сервисе	Подключение к борткомпьютеру для проверки ошибок совместимости

При несовпадении хотя бы одного параметра установка H27 недопустима. Требуется либо замена фар на сертифицированный ксеноновый вариант, либо использование галогенных аналогов соответствующего типа.

Сертификация ECE: почему это критично при выборе

Установка ксеноновых ламп H27 без сертификации ECE – прямой риск безопасности и юридических последствий. Некорректный световой пучок несертифицированных ламп ослепляет встречных водителей, нарушает распределение света на дороге и резко повышает вероятность ДТП. Производители без ECE часто экономят на контроле качества, что ведет к перегреву, короткому замыканию или возгоранию.

Юридические аспекты не менее суровы: в РФ и странах Таможенного союза эксплуатация фар без маркировки "Е" (в кружке) запрещена Техническим регламентом ТР ТС 018/2011. Инспектор ГИБДД вправе выписать штраф по ст. 12.5 КоАП РФ (5000 руб. с конфискацией ламп), а при повторном нарушении – лишить прав. Страховые компании могут отказать в выплате по ОСАГО, если авария произошла из-за нелегального света.

Ключевые аргументы в пользу ECE

Гарантия соответствия стандартам: ECE R99 регламентирует не только яркость (не более 3200 лм для H27), но и цветовую температуру (4300–5000K), точку монтажа цоколя и стабильность дугового разряда.
Совместимость с фарами: Сертифицированные лампы спроектированы под геометрию отражателя и линзы штатных блок-фар, исключая "засветы" вверх или вбок.
Электронная защита: Блоки розжига с ECE имеют защиту от скачков напряжения, короткого замыкания и автоматическое отключение при падении мощности.

Важно: Маркировка ECE (например, E1, E22) всегда выбита на цоколе лампы или корпусе блока розжига. Ее отсутствие – признак контрафакта. Приобретайте комплекты только у официальных дилеров с предоставлением сертификата соответствия.

Подготовка инструментов: минимальный набор для монтажа

Сбор необходимых инструментов перед установкой ксеноновых ламп H27 – критически важный этап, предотвращающий простои в процессе работы. Отсутствие даже одного элемента может сделать монтаж невозможным или привести к повреждению компонентов.

Минимальный комплект состоит из базовых приспособлений, доступных большинству автовладельцев. Специализированный дорогостоящий инструмент обычно не требуется, но все позиции должны быть проверены на исправность заранее.

Необходимые инструменты

Отвертки: крестовая и плоская (среднего размера для клемм и крепежа)
Плоскогубцы с изолированными ручками (для фиксации разъемов)
Торцевой ключ или головки на 10 мм (для демонтажа аккумулятора)
Изолента (термостойкая для дополнительной изоляции соединений)
Фонарик (для подсветки труднодоступных мест моторного отсека)
Чистая ветошь (протирка колодок и корпусов ламп перед установкой)

Защита от сбоя: отключение АКБ перед работами

Отключение аккумуляторной батареи (АКБ) – обязательный этап перед любыми манипуляциями с электрооборудованием автомобиля, включая замену ламп H27. Это исключает риск короткого замыкания при случайном контакте инструментов с клеммами или проводкой. Даже незначительный разряд на массу может повредить дорогостоящие электронные блоки управления (ЭБУ) или предохранители.

Работа с ксеноновыми лампами требует особой осторожности из-за высокого напряжения, необходимого для их розжига. Хотя сами лампы запитываются через балласт, отключение АКБ страхует от непредвиденной активации системы или ошибок при демонтаже разъемов. Это критически важно для предотвращения сбоев в работе бортовой сети и ошибок, которые могут потребовать сброса или перепрошивки ЭБУ.

Правильная последовательность отключения АКБ:

Заглушите двигатель и убедитесь, что все потребители энергии (фары, магнитола, кондиционер) выключены.
Наденьте защитные перчатки (резиновые или диэлектрические) для исключения поражения током.
Ослабьте гайку крепления на клемме «минус» (обычно черный провод, подключен к кузову/массе) с помощью ключа нужного размера (чаще 10 мм).
Снимите «минусовую» клемму с вывода АКБ и отведите провод в сторону, зафиксировав так, чтобы он случайно не коснулся клеммы.
Повторите действия для клеммы «плюс» (красный провод) при необходимости (обычно достаточно снять «минус» для разрыва цепи).
Убедитесь, что клеммы не контактируют с выводами АКБ или металлом кузова.

Важные нюансы:

Сначала всегда снимайте «минус»! Снятие «плюса» первым создает риск короткого замыкания, если ключ случайно коснется металла кузова.
После обратной установки клемм проверьте надежность их затяжки – плохой контакт вызывает перегрев и нестабильную работу электросистемы.
Некоторые модели автомобилей могут требовать ввода кода аудиосистемы или адаптации электронных систем (окон, стеклоподъемников) после восстановления питания. Уточните это в руководстве по эксплуатации.

Ошибка	Последствие	Как избежать
Работа без отключения АКБ	Короткое замыкание, перегорание предохранителей, повреждение ЭБУ	Обязательно снимать клеммы перед началом работ
Снятие "плюса" первым	Искрение, риск возгорания при касании ключом массы	Строго соблюдать порядок: сначала "минус"
Слабый зажим клемм после установки	Перегрев, окисление, сбои в работе электрооборудования	Надежно затянуть гайки после подключения

После завершения установки ламп H27 подключите АКБ в обратной последовательности: сначала надежно закрепите «плюсовую» клемму, затем – «минусовую». Убедитесь в корректной работе фар и отсутствии ошибок на приборной панели перед началом эксплуатации автомобиля.

Доступ к лампам: снятие элементов корпуса (если требуется)

Для замены ламп H27 часто требуется демонтаж элементов передней части автомобиля. Конструкция большинства фар скрывает крепления ламп под бампером или защитными кожухами, что усложняет прямой доступ без предварительной разборки.

Изучите мануал вашего авто или визуально определите точки крепления мешающих элементов. Чаще всего препятствиями выступают декоративные решётки радиатора, пластиковые подкрылки, резиновые заглушки колесных арок или секции бампера. Подготовьте набор отверток (крестовых, плоских) и ключи Torx.

Последовательность демонтажа

Типовой алгоритм работ:

Отсоедините клемму «–» аккумулятора для предотвращения короткого замыкания.
Снимите фиксаторы бампера:
- Верхние клипсы под капотом
- Болты в колесных арках (иногда требуется вывернуть колесо)
- Нижние саморезы защиты двигателя
Аккуратно оттяните края бампера на 10-15 см, зафиксировав их упорами. Не отсоединяйте датчики парковки и провода ПТФ!
Демонтируйте защитный кожух фары:
- Выкрутите винты по контуру фары
- Снимите резиновый пыльник лампового отсека

Важно: На моделях с узким моторным отсеком (например, Renault Logan) может потребоваться полное снятие фары – в этом случае дополнительно открутите крепёжную скобу сверху и снизу.

Тип крепежа	Инструмент	Риски
Пластиковые клипсы	Плоская отвёртка	Поломка фиксаторов
Болты Torx T20-T30	Биты Torx	Срыв шлицов
Гайки 8-10мм	Головка с удлинителем	Падение в подкапотное пространство

При повторной сборке проверьте защёлкивание всех клипс бампера и отсутствие перекрученных проводов за фарой. Убедитесь в герметичности установки пыльников ламп – попадание влаги выведет ксенон из строя.

Демонтаж штатной лампы накаливания

Отключите питание фары, сняв отрицательную клемму с аккумулятора для предотвращения короткого замыкания. Убедитесь, что блок фары остыл после предыдущей эксплуатации автомобиля.

Получите доступ к задней части фары через моторный отсек или колесную арку (в зависимости от конструкции авто). Снимите защитный резиновый колпачок, закрывающий ламповый отсек.

Процесс извлечения лампы

Найдите проволочный или пластиковый фиксатор, удерживающий лампу в посадочном гнезде. Аккуратно отожмите фиксирующий язычок в направлении, указанном на корпусе фары (обычно вниз или вбок).

После освобождения крепления выполните следующие действия:

Возьмитесь за цоколь лампы через чистую сухую ткань (избегайте касания стекла голыми руками)
Плавно потяните лампу строго назад вдоль оптической оси фары
Отсоедините разъем питания, нажав на пластиковую защёлку

Тип крепления	Действия
Проволочная скоба	Сдвинуть стопор вниз до щелчка
Поворотный цоколь	Повернуть против часовой стрелки на 20°

Извлеките лампу из посадочного места, сохраняя её вертикальное положение. Не трясите отработавшую лампу – колба может быть повреждена.

Осмотрите колбу на предмет потемнения или механических дефектов – это поможет диагностировать возможные проблемы в электросети автомобиля.

Распаковка ксенона H27: правила безопасности

Перед вскрытием упаковки убедитесь в отсутствии видимых повреждений коробки – вмятины, разрывы или следы влаги могут указывать на нарушение целостности компонентов. Распаковывайте комплект на чистой ровной поверхности вдали от источников статического электричества, детей и животных.

Используйте тонкие перчатки (нитриловые или хлопковые) для защиты ламп от контакта с кожей: жировые следы приводят к локальному перегреву колбы и сокращению срока службы. Избегайте прикосновений к кварцевому стеклу даже в перчатках – берите лампы только за цоколь или металлические основания.

Ключевые этапы распаковки

Последовательно выполните следующие действия:

Вскройте коробку канцелярским ножом, направляя лезвие от себя – не допускайте резких движений
Извлеките компоненты в порядке расположения:
- Ксеноновые лампы в индивидуальных герметичных колбах
- Блоки розжига (ballast) в антистатических пакетах
- Комплект проводов с разъемами
- Монтажные скобы и крепеж
Проверьте целостность каждой детали – трещины на лампах, вмятины на балластах или оголенные провода требуют немедленной замены комплекта

При распаковке запрещено:

Действие	Причина запрета
Включать лампы без блока розжига	Прямое подключение к 12V уничтожает газоразрядный элемент
Оставлять компоненты под прямым солнцем	УФ-излучение деградирует пластиковые корпуса
Хранить распакованные лампы без защитных колпачков	Пыль и влага вызывают дуговой пробой при работе

Утилизируйте транспортную упаковку сразу после проверки комплектации – полимерные пленки и пенопласт создают риск статического разряда при контакте с электроникой.

Запрет на касание колбы: последствия и очистка

Категорически запрещено касаться стеклянной колбы ксеноновой лампы H27 голыми руками. Жировые следы и пот с кожи остаются на кварцевом стекле, создавая локальные участки с высокой температурой при работе лампы.

Перегрев этих загрязнённых зон провоцирует термическое растрескивание колбы из-за неравномерного расширения материала. Это приводит к мгновенному выходу лампы из строя при включении или резкому сокращению её ресурса.

Последствия нарушения запрета

Трещины на колбе: Жировые пятна вызывают перегрев стекла, что ведёт к образованию микротрещин.
Взрыв лампы: Нарушение целостности колбы под высоким внутренним давлением может спровоцировать разрыв с разлётом осколков.
Окисление электродов: Попадание органических веществ в горелку ускоряет коррозию электродов и деградацию газовой смеси.
Потеря яркости: Потемнение стекла в местах загрязнений снижает световой поток.

Правильная очистка при случайном касании

Немедленно обесточьте лампу и дайте ей остыть до комнатной температуры.
Используйте безворсовую салфетку (микрофибра, специализированные оптические салфетки).
Нанесите чистящий состав:
- Медицинский спирт (изопропиловый 90%+)
- Специализированный обезжириватель для оптики
Аккуратно протрите колбу одним движением с минимальным нажимом, не допуская повторного контакта пальцев со стеклом.
Просушите лампу естественным образом 10-15 минут перед установкой.

Запрещено	Разрешено
Вытирать сухой тканью	Использовать спиртовые растворы
Применять ацетон/бензин	Работать в нитриловых перчатках
Дотрагиваться до цоколя через колбу	Держать лампу только за металлический цоколь

Фиксация лампы в цоколе: точное позиционирование

Правильная установка лампы H27 в цоколь требует аккуратного позиционирования трёх металлических штырьков основания относительно пазов посадочного гнезда. Каждый штырёк имеет разный диаметр, что исключает ошибку при совмещении – их необходимо точно совпарить с соответствующими отверстиями.

Плотно прижмите колбу лампы к фиксирующему кольцу цоколя, одновременно проверяя совпадение меток на фланце лампы и корпусе фары. Не прикладывайте излишних усилий – корректное положение обеспечивается геометрией штырьков, а не давлением.

Ключевые шаги фиксации

После совмещения штырьков выполните:

Поворот по часовой стрелке – удерживая лампу, плавно проверните её до упора (обычно на 10-15°).
Контрольный щелчок – фиксатор должен надёжно зацепиться, издав характерный звук.
Проверка неподвижности – попытайтесь слегка провернуть лампу обратно. Отсутствие люфта подтвердит фиксацию.

Важно: При установке ксеноновых ламп избегайте касаний кварцевой колбы пальцами – используйте чистые перчатки или салфетку. Жировые следы приводят к локальному перегреву и разрушению стекла.

Типичные ошибки позиционирования:

Перекос штырьков при вставке – вызывает заклинивание
Неполный поворот – лампа выпадет при вибрации
Загрязнение контактов – снижает проводимость тока

Элемент	Правильное положение	Риск ошибки
Фиксирующее кольцо	Плотно прилегает к фланцу лампы	Разгерметизация фары
Поворотный замок	Чётко зафиксирован в пазах	Смещение фокуса луча
Резиновый уплотнитель	Равномерно обжат по контуру	Попадание влаги/пыли

Крепление блока розжига: выбор защищённого места

Блок розжига – чувствительный электронный компонент, критичный к внешним воздействиям. Неправильное расположение приведёт к перегреву, попаданию влаги или механическим повреждениям, сокращая срок службы или вызывая мгновенный отказ.

Основная задача – найти зону в подкапотном пространстве, максимально удалённую от источников тепла (двигатель, радиатор), защищённую от прямого контакта с водой (колёсные арки, низ бампера) и дорожной грязи. Одновременно место должно обеспечивать надёжную фиксацию без вибраций и позволять проложить штатные провода без натяжения.

Ключевые критерии выбора места

Обязательные условия для установки:

Термоизоляция: Минимум 15 см от выхлопного коллектора, турбины, радиатора охлаждения.
Гидрозащита: Размещать выше уровня вероятного подтопления (лужи, мойка), избегая траектории разлёта воды от колёс.
Виброустойчивость: Жёсткая металлическая поверхность кузова или стакана фар. Запрещено крепление к пластиковым кожухам или "плавающим" элементам.

Дополнительные рекомендации:

Используйте штатные монтажные площадки автомобиля, если они предусмотрены конструкцией.
При самостоятельном крепеже применяйте пластиковые хомуты или кронштейны с резиновыми прокладками для гашения вибраций.
Обеспечьте зазор ≥ 3 см от подвижных деталей (тяги руля, сервоприводы).
Избегайте зон с активным движением воздуха (перед радиатором) – это усиливает пылеобразование и теплосъём.

Рекомендуемые зоны	Запрещённые зоны
Верхняя часть лонжеронов	Нижняя часть бампера
Защищённые ниши фарных блоков	Непосредственно на двигателе/АКБ
Внутренние поверхности брызговиков (высоко)	Колёсные арки (нижняя часть)

Фиксация: Всегда используйте оригинальные крепления блока или качественные нейлоновые стяжки. Проводка не должна провисать или натягиваться – оставьте запас 5-7 см на вибрацию кузова. После установки проверьте отсутствие контакта с острыми кромками и надёжность удержания при встряхивании.

Защита модулей от влаги и вибрации

Блоки розжига ксеноновых ламп H27 критически уязвимы к воздействию воды и постоянной тряски. Без надёжной изоляции контакты окисляются, платы деформируются от вибраций, что ведёт к перегоранию компонентов и полному выходу модуля из строя. Особенно актуально это для внедорожников или регионов с высокой влажностью.

При установке избегайте зон прямого контакта с брызгами колёс (например, полости бамперов без допзащиты) и горячими поверхностями двигателя. Оптимально размещать модули в салоне, под крыльями с использованием штатных площадок или на раме с обязательной амортизацией. Герметизация соединений – обязательный этап монтажа.

Ключевые меры защиты

Против влаги:

Обработайте все разъёмы и точки пайки автомобильным герметиком (например, силиконовым). Уделите внимание месту ввода проводов в корпус модуля.
Используйте термоусадочные трубки с клеевым слоем для изоляции соединений проводов – они создают водонепроницаемый барьер.
Если модуль крепится в подкапотном пространстве, используйте пластиковый защитный кожух или изготовьте его из подручных материалов (например, обрезанной пластиковой бутылки), зафиксировав стяжками.

Против вибрации:

Крепите блоки только через демпфирующие прокладки – подойдут резиновые подушки, монтажная пена или полосы толстого двухстороннего скотча на вспененной основе.
Избегайте жёсткой фиксации болтами напрямую к кузову. Обязательно используйте резиновые втулки или проставки.
Провода возле модуля должны иметь небольшой провис (5-7 см), не быть натянутыми – это гасит вибрацию и предотвращает перелом жил.

Ошибка	Последствие	Решение
Модуль закреплён на двигателе	Вибрация разрушает пайку	Перенос на статичную часть кузова
Открытые разъёмы под крылом	Короткое замыкание от воды	Герметизация + кожух
Жёсткая фиксация проводов	Обрыв контактов	Петля из кабеля + хомуты с демпфером

Важно: Ежегодно проверяйте состояние герметика и демпферов. При мойке двигателя избегайте прямого попадания струи воды на места установки модулей, даже если они защищены – перепад температур может вызвать образование конденсата внутри корпусов.

Схема подключения проводов к блоку розжига для ламп H27

Основные этапы подключения начинаются с точного определения контактов на блоке розжига и лампе. Стандартный блок имеет три группы проводов: питание (12V), высоковольтный выход к лампе и разъем управления. Цветовая маркировка может отличаться у разных производителей, поэтому сверяйтесь с инструкцией конкретной модели.

При подключении соблюдайте полярность: черный/коричневый провод – масса (-), красный/желтый – плюс (+). Ошибка приведет к отказу системы или повреждению оборудования. Все соединения должны быть изолированы термоусадкой и зафиксированы от вибраций.

Пошаговый алгоритм соединения

Выполните действия в строгой последовательности:

Подача питания:
- Красный провод блока → к плюсу АКБ через реле
- Черный провод → к кузову (чистый металл)
Соединение с лампой:
- Высоковольтный кабель (толстый, с колпаком) → к центральному контакту цоколя H27
- Провод заземления (тонкий) → к металлическому корпусу фары
Управление:
- Синий/белый провод → к штатному разъему ближнего света

Важно: Не включайте лампы без установленных защитных колпаков – высокое напряжение (до 25 кВ) опасно для жизни. После монтажа проверьте отсутствие перегибов проводов возле движущихся частей (амортизаторов, рулевых тяг).

Коммутация с штатной проводкой фары

Штатная электропроводка автомобиля рассчитана на галогенные лампы с потреблением 55-60W, тогда как ксеноновые блоки розжига требуют стартового тока до 25А при напряжении 23kV. Прямое подключение H27 к заводским проводам вызовет перегрузку: плавление изоляции, выход из строя реле или перегорание предохранителей.

Обязательно используйте комплектные провода и реле из набора H27. Штатный разъем фары служит только сигнальным источником – его контакты коммутируются с управляющими входами блока розжига через буферное реле. Силовое питание (+12V) берется напрямую с АКБ через предохранитель номиналом 20-30А.

Алгоритм подключения

Разъедините штатный разъем фары и подключите к нему переходник из комплекта H27
Подайте силовой кабель от "+" клеммы АКБ через предохранитель на вход блока розжига
Соедините управляющие провода с реле:
- Сигнальный "+" – к контакту 86 реле
- Сигнальный "-" – к контакту 85 реле
- Выход реле (контакт 87) – на управляющий вход блока розжига
Заземлите блок розжига болтом на кузове (контакт очистить от краски)

Критические требования:

Параметр	Значение
Сечение силового кабеля	≥ 2.5 мм²
Длина проводов от АКБ	< 1.5 метра
Температура монтажа блока	Макс. 85°C

Все соединения герметизируйте термоусадкой. После коммутации проверьте стабильность работы ближнего/дальнего света до фиксации компонентов. При мерцании лампы – перепроверьте контакты массы и целостность предохранителя.

Полярность подключения: особенности распиновки

Ксеноновые лампы H27 используют постоянный ток, поэтому полярность подключения критична. На разъёме балласта (блока розжига) присутствуют три контакта: "+" (питание), "−" (масса) и сигнальный провод (CAN/LIN или аналогичный для управления). Ошибка в подключении фары к блоку приведёт к отсутствию розжига или повреждению оборудования.

Стандартная распиновка разъёма лампы H27 включает:

Контакт "A" (толстый провод): Плюсовой (+) вход питания от балласта (обычно обозначен красным/оранжевым цветом).
Контакт "B" (толстый провод): Минусовой (−) выход (масса, чёрный/синий провод).
Контакт "C" (тонкий провод): Сигнальный управляющий вход (например, белый/жёлтый провод для связи с блоком управления фарой).

Для корректной работы соблюдайте соответствие:

Контакт лампы (H27)	Назначение	Цвет провода (типовой)
A	+12V (Постоянный "+")	Красный/Оранжевый
B	GND (Масса "−")	Чёрный/Синий
C	Сигнал управления	Белый/Жёлтый

Важно: Перед подключением сверьтесь с маркировкой на колодке балласта и схемой конкретного автомобиля. Перепутывание "+" и "−" на силовых контактах (A/B) вызовет мгновенный отказ блока розжига. Неправильное подключение сигнального провода (C) нарушит работу автоматической корректировки света или приведёт к ошибке в бортовой системе.

Фиксация проводки: стяжки и гофрозащита

Надёжное крепление проводки предотвращает её контакт с подвижными элементами подкапотного пространства и защищает от вибраций. Неправильно зафиксированные провода могут перетереться о кузовные детали или нагревающиеся узлы, что приведёт к короткому замыканию или выходу системы из строя.

Обязательно используйте пластиковые стяжки-хомуты и гофрированную трубку для изоляции. Это обеспечит механическую защиту кабелей от повреждений и их жёсткую фиксацию на штатных местах крепления.

Порядок монтажа

Укладка в гофру: Проденьте провода блока розжига через гофрированную трубку подходящего диаметра. Избегайте резких перегибов.
Крепление стяжками: Фиксируйте гофру с проводами к штатным жгутам или неподвижным элементам кузова с шагом 15-20 см.
Контроль натяжения: Не допускайте провисания или сильного натяжения проводки. Закрепляйте хомуты так, чтобы они не терлись о металлические кромки.

Материал	Требования	Ошибки монтажа
Стяжки	Термостойкие нейлоновые (от -40°C до +120°C)	Перетягивание (деформация проводов)
Гофра	Негорючая, с кевларовой нитью	Оголённые участки проводов вне трубки

Важно: Трассируйте проводку вдали от вентиляторов, ремней ГРМ и выпускного коллектора. Концы гофры обработайте термоусадкой для герметизации.

Контроль зазоров для системы охлаждения

При установке ксеноновых ламп H27 критически важно обеспечить корректные зазоры между корпусом лампы и элементами фары/кузова. Недостаточное пространство нарушает циркуляцию воздуха вокруг цокольной части, где расположены блоки розжига, что приводит к их перегреву и преждевременному выходу из строя. Тепло, выделяемое компонентами, должно эффективно рассеиваться для сохранения стабильной работы.

Проверьте расстояние от металлического кожуха балласта до ближайших поверхностей (пластик фары, кузовные панели, жгуты проводов). Минимальный рекомендуемый зазор составляет 25-30 мм со всех сторон. Особое внимание уделите области контакта разъёмов питания – они генерируют дополнительное тепло и требуют свободного доступа воздуха. Любые гибкие элементы (провода, трубки) не должны плотно прилегать к корпусу блоков.

Порядок проверки и корректировки

После фиксации лампы и балласта временно включите систему на 10-15 минут.
Оцените нагрев рукой (с осторожностью!): корпус должен быть тёплым, но не обжигающим.
Используйте пластиковые стяжки или термостойкие кронштейны для фиксации проводов/блоков, если они касаются балласта.

Элемент	Минимальный зазор	Риск при нарушении
Блок розжига (балласт)	25 мм	Перегрев, расплавление корпуса
Высоковольтный разъём	15 мм	Оплавление изоляции, пробой
Провода питания	10 мм	Короткое замыкание

Важно: Не допускайте контакта балласта с легкоплавкими материалами (полистирол, незащищённая проводка). При невозможности обеспечить зазор используйте термостойкие прокладки из минерального волокна или алюминиевой фольги. Регулярно очищайте вентиляционные щели блоков от пыли и грязи для сохранения теплоотдачи.

Проверка герметичности фары после установки

После монтажа ксеноновой лампы H27 критически важно убедиться в сохранении герметичности фары. Нарушение уплотнения приведёт к попаданию влаги и пыли внутрь корпуса, что вызовет запотевание стекла, окисление контактов и преждевременный выход лампы из строя.

Основной риск возникает при неправильной укладке уплотнительного кольца или деформации посадочного гнезда. Даже микроскопические зазоры становятся проводниками воды, особенно при перепадах температур или мойке под давлением.

Методы проверки

Визуальный контроль
- Осмотрите периметр лампы на предмет перекоса уплотнителя или выступающих элементов.
- Проверьте целостность заводской мастики вокруг разъёмов и корпуса фары.
Тест водой
- Обильно полейте фару из лейки или шланга (без высокого давления!) после остывания лампы.
- Повторите полив под разными углами, уделяя внимание стыкам.
- Оставьте автомобиль на 2-3 часа, затем проверьте внутреннюю поверхность стекла на капли или конденсат.
Специализированные средства
- Нанесите аэрозоль-индикатор протечек (продаётся в автомагазинах) на стыки – изменение цвета укажет на микропоры.
- Используйте дым-машину для выявления путей проникновения воздуха.

Последствия негерметичности

Признак	Последствие	Решение
Конденсат на стекле	Коррозия отражателя, короткое замыкание	Демонтаж и сушка фары
Пыль на линзе	Снижение светового потока на 40-60%	Чистка с разборкой корпуса
Окисление контактов	Нестабильная работа лампы, мерцание	Замена клемм/разъёма

Важно: При обнаружении дефектов немедленно снимите лампу, просушите фару тепловентилятором (не выше 60°C) и повторите установку с новым герметизирующим кольцом.

Предстартовая диагностика: выявление неполадок

Перед установкой новых ксеноновых ламп H27 критически важно проверить исправность компонентов системы освещения. Невыполнение диагностики может привести к некорректной работе ламп, повреждению блока розжига или ошибкам бортового компьютера. Убедитесь, что аккумулятор автомобиля заряжен, а контакты клемм очищены от окислов.

Отключите штатную оптику от электросети и демонтируйте старые лампы. Визуально осмотрите колодки подключения, провода и разъемы на предмет оплавлений, трещин или коррозии. Проверьте целостность уплотнителей фары – влага внутри корпуса вызывает короткое замыкание и разрушение электродов ксенона.

Ключевые этапы проверки

Тестирование электрики:

Прозвоните мультиметром цепь питания фары: напряжение на разъеме должно соответствовать 12В при включенном зажигании
Замерьте сопротивление штатных проводов – показания выше 5 Ом указывают на необходимость замены проводки
Убедитесь в отсутствии ошибок CAN-шины через диагностический сканер (коды B1004, B1010)

Контроль компонентов:

Подключите демонтированные лампы H27 к заведомо исправному блоку розжига – устойчивое свечение подтверждает работоспособность ламп
Проверьте балласты: подключите к ним рабочие лампы – мигание или задержка включения сигнализируют о неисправности
Протестируйте реле фар и предохранители (номинал 15-20А в зависимости от модели авто)

Симптом	Возможная причина	Метод проверки
Лампа не зажигается	Обрыв цепи, отказ балласта	Подача 12В напрямую на блок розжига
Мигание при работе	Падение напряжения, износ электродов	Замер напряжения под нагрузкой
Желтый оттенок света	Деградация газовой смеси, загрязнение колбы	Визуальный осмотр, замена лампы

Важно: При использовании универсальных балластов убедитесь в совместимости с H27 – требования к пусковому току у ксенона достигают 25А. Неправильный подбор вызывает перегрев проводки и преждевременный выход ламп из строя.

После устранения неполадок выполните калибровку корректора фар. Сбитый угол наклона приводит к ослеплению встречного транспорта и ускоренной деградации газоразрядной трубки лампы из-за перегрева.

Первое включение: тест светового пучка

Перед запуском двигателя включите ближний свет фар при выключенном зажигании для проверки стабильности работы балластов и ламп – отсутствие мерцания или задержек старта подтверждает корректность подключения питания и массы.

После успешной активации выполните настройку светового пучка на вертикальной поверхности (стена, гаражные ворота) на расстоянии 5-7 метров от автомобиля. Обязательно выровняйте давление в шинах и уберите лишнюю нагрузку из багажника.

Ключевые этапы регулировки

Найдите границу светотени: Чёткая горизонтальная линия (cut-off) должна быть видна на стене.
Отрегулируйте высоту: Используйте винты корректора на корпусе фары. Верхняя граница пучка не должна превышать уровень центра ламп относительно дороги.
Проверьте асимметрию: Правый край светового пятна должен быть приподнят для освещения обочины (левая граница – строго горизонтальна).
Контроль засветки: Убедитесь, что пучок не слепит встречный транспорт – свет не должен пересекать условную вертикаль, проведённую через центр фары.

Важно: Окончательную проверку выполняйте в тёмное время суток на ровном участке дороги. При появлении ошибок CAN-bus (на приборной панели) или нестабильной работе требуется диагностика блока розжига и декларации.

Калибровка угла наклона фар

После установки ксеноновых ламп H27 обязательна точная настройка угла наклона фар для предотвращения ослепления встречного транспорта и обеспечения правильной светотеневой границы. Неверная регулировка не только нарушает ПДД, но и снижает эффективность освещения дорожного полотна.

Процедура требует использования специального оптического стенда или ровной площадки со стенами/экранами. Автомобиль должен быть заправлен, с водителем или грузом массой 75 кг на месте водителя, давлением в шинах по норме производителя.

Этапы калибровки

Подготовка:

Установите авто перпендикулярно стене на расстоянии 5-10 метров
Отметьте на стене центр каждой фары (вертикальные линии)
Проведите горизонтальную линию на высоте центров фар от земли

Регулировка:

Включите ближний свет
Закройте одну фару картоном
Регулировочными винтами добейтесь совпадения верхней границы светового пучка с горизонтальной линией на стене
Сместите точку излома светотени на 10 см ниже центра фары
Повторите для второй фары

Параметр	Значение
Угол наклона	1.0-1.5% (10-15 см на 10 м)
Расстояние до экрана	5-10 метров
Допустимое отклонение	±0.1% между фарами

Окончательную проверку выполняйте в сервисе с калибровочным стендом. Для моделей с автокорректором фар после замены ламп выполните сброс ошибок через диагностический разъём OBD-II.

Ошибка CAN-bus: установка обманок (при необходимости)

При замене галогенных ламп на ксеноновые (H27) штатная система контроля бортовой сети автомобиля часто распознает новые лампы как неисправность из-за разницы в энергопотреблении. Это приводит к появлению ошибки на приборной панели ("Check dipped beam", "Lamp failure") или миганию фар, так как блок управления ожидает характерное сопротивление галогенов.

Для обхода этой ошибки применяются обманки CAN-bus (эмуляторы нагрузки, резисторы). Они подключаются параллельно цепи питания ксеноновой лампы и имитируют электрические параметры штатной лампы накаливания, "обманывая" блок управления. Необходимость их установки зависит от конкретной электроники автомобиля и совместимости ксенонового комплекта.

Как установить обманки CAN-bus

Монтаж выполняется по следующему алгоритму:

Определение необходимости: Проверьте, появляется ли ошибка после установки ксенона. Если да – обманки нужны.
Выбор типа: Используйте резисторы, рекомендованные производителем ксенонового комплекта или рассчитанные под ваш автомобиль (обычно 6-8 Ом, 50W).
Подключение:
- Найдите разъем питания штатной лампы ближнего света (H27).
- Подключите провода обманки параллельно к контактам разъема лампы: "+" обманки к "+" лампы (обычно красный/желтый провод), "-" обманки к "-" лампы (обычно черный/синий провод).
- Надежно заизолируйте соединения термоусадкой или изолентой.
Крепление и безопасность:
- Закрепите резисторы на металлической поверхности кузова/рамы надежно, используя штатные отверстия или хомуты. Это критически важно, так как резисторы сильно нагреваются в работе.
- Обеспечьте зазор минимум 2-3 см от пластиковых деталей, проводов и легковоспламеняющихся материалов.
Проверка: Включите зажигание и фары. Убедитесь, что ошибка пропала, фары работают стабильно, а резисторы не перегреваются чрезмерно (температура должна быть высокой, но не вызывать оплавления или дыма).

Важно: Некачественные или неправильно подобранные обманки могут перегреться и стать причиной пожара. Если ошибка не исчезла, или система требует более сложного программного обхода (через OBD), обратитесь к специалистам по автомобильной электронике.

Типичные проблемы: диагностика мерцания ламп

Мерцание ксеноновых ламп H27 – распространённая неисправность, возникающая из-за нарушений в цепи питания или нестабильности компонентов системы. Оно проявляется как периодическое изменение интенсивности света, хаотичное погасание/зажигание или пульсация при работе.

Игнорирование проблемы ускоряет износ лампы и балласта, поэтому важно оперативно выявить источник неполадки. Ниже перечислены ключевые причины и методы их диагностики.

Основные причины и способы проверки

Неисправность блока розжига (балласта)
- Диагностика: Поменяйте местами балласты правой и левой фары. Если мерцание перешло на другую лампу – блок требует замены.
Деградация лампы
- Диагностика: Установите подозрительную лампу в заведомо исправный блок. Мерцание сохранилось? Лампа выработала ресурс.
Проблемы с напряжением
- Диагностика: Замерьте мультиметром напряжение на клеммах балласта при работающем двигателе. Показания ниже 11.5V указывают на:
  - Слабый АКБ
  - Неисправный генератор
  - Окисление контактов массы
Повреждение проводки
- Диагностика: Проверьте целостность разъёмов, фишек и проводов от реле до лампы. Уделите внимание контактам массы – зачистите от коррозии.
Ошибки подключения
- Диагностика: Убедитесь, что:
  - Полярность подключения балласта соблюдена (+/-)
  - Не используются «кубики»-обходчики CAN-шины
  - Сечение проводов соответствует требованиям (мин. 1.5 мм²)

Сопутствующий симптом	Вероятная причина
Мерцание только на холодную	Износ лампы или балласта
Погасание при вибрации	Обрыв нити накала/контактов
Одновременное мерцание двух фар	Проблемы с АКБ, генератором или массой

Избыточное энергопотребление: как избежать

Главная причина избыточной нагрузки на бортовую сеть – использование дешёвых или несоответствующих спецификациям комплектующих. Блоки розжига низкого качества часто потребляют на 30-50% больше энергии за счёт неэффективных схем преобразования напряжения и отсутствия стабилизации тока.

Неправильная установка также провоцирует перегрузки: длинные провода с сечением менее 1.5 мм² вызывают падение напряжения, заставляя блоки компенсировать это повышенным энергозабором. Отсутствие отдельного реле и предохранителя напрямую от АКБ ведёт к перегреву штатной электропроводки.

Ключевые меры профилактики

Придерживайтесь следующих правил при монтаже:

Селекция комплектующих
Только оригинальные блоки розжига с КПД от 85% и током потребления ≤3.5А на лампу. Проверяйте сертификаты ECE-R37.
Оптимизация проводки
Медные провода сечением 2.0 мм², длина не превышает 40 см от блока до лампы. Обязательное использование предохранителя (15А) и реле.

Параметр	Риск перегрузки	Безопасное значение
Пиковый ток (пуск)	>8А	≤6.5А
Рабочее напряжение	<11.8В	12.2-14.4В
Колебания тока	±0.8А	±0.3А

После установки обязательно проведите тест мультиметром: замерьте напряжение на клеммах блоков при работающем двигателе (минимум 13.2В) и потребляемый ток (не более 3.8А на лампу в режиме стабилизации).

Перегрев элементов: профилактика и устранение

Перегрев ксеноновых ламп H27 и сопутствующей электроники (блоков розжига, проводки) критичен: он сокращает срок службы компонентов, провоцирует расплавление пластиковых корпусов фар, оплавление контактов и даже возгорание. Особенно уязвимы дешёвые комплекты с низкокачественными балластами или неправильно подобранными компонентами.

Основные причины перегрева – недостаточный отвод тепла из-за тесного монтажа, плохой контакт в разъёмах (повышенное сопротивление), использование проводов недостаточного сечения, установка балластов вблизи горячих элементов двигателя, а также дефекты самих компонентов. Некачественные или повреждённые блоки розжига часто греются сильнее нормы даже при корректном монтаже.

Меры профилактики и устранения проблем

Профилактика при установке:

Вентиляция балластов: Крепите блоки розжига на металлические поверхности (радиаторный эффект) в местах с хорошим обдувом. Избегайте зон возле двигателя, выхлопной системы, глушителей. Минимальный зазор от других объектов – 3-5 см.
Качество контактов: Тщательно обжимайте все клеммы, используйте термоусадку. Надежно фиксируйте разъёмы от вибрации. Применяйте реле и проводку сечением не менее 1.5-2.5 мм² для снижения сопротивления.
Защита проводки: Прокладывайте провода в гофре, вдали от подвижных частей и острых кромок. Надежно фиксируйте хомутами.

Устранение перегрева (если проблема возникла):

Диагностика: Включите фары на 10-15 минут. Аккуратно проверьте рукой температуру балластов, разъёмов ламп, проводов. Сильный нагрев (невозможно удержать руку) – признак проблемы.
Проверка контактов: Отключите питание. Осмотрите все разъёмы на предмет оплавления, окисления, люфта. Зачистите контакты, переобожмите клеммы или замените разъёмы.
Перемещение балластов: Если балласт перегревается, немедленно переустановите его в более прохладное и вентилируемое место. Используйте термопрокладки или алюминиевые пластины для улучшения теплоотвода.
Проверка совместимости: Убедитесь, что блоки розжига рассчитаны на мощность ламп H27 (обычно 35W или 55W). Несоответствие мощности – частая причина перегрева балласта.
Замена компонентов: При выявлении оплавленных проводов, разъёмов или корпуса балласта – замените неисправные элементы. Не ремонтируйте оплавленную проводку скрутками.

Элемент	Признак перегрева	Экстренное действие
Блок розжига	Корпус деформирован, запах гари, отключение лампы	Немедленно выключить свет! Остудить, проверить вентиляцию/контакты, заменить при дефектах
Разъем лампы/проводки	Оплавленный пластик, потемнение контактов, искрение	Зачистить или заменить разъем/провод, обеспечить надежный контакт
Проводка	Оплавленная изоляция, потемнение проводов	Заменить поврежденный участок проводом нужного сечения, зафиксировать

Важно: Постоянный перегрев – признак серьезной неисправности или некачественных компонентов. Игнорирование может привести к выходу из строя всей системы освещения или пожару. Если меры не помогают – замените комплект на качественный (брендовый) и перепроверьте схему установки.

Защита от короткого замыкания

Короткое замыкание (КЗ) в цепи ксеноновых ламп H27 возникает при контакте «плюса» и «минуса» без нагрузки. Основные причины: повреждённая изоляция проводов, неправильная скрутка, перетирание кабелей о металлические детали кузова или попадание влаги в разъёмы. Последствия включают расплавление проводки, выход из строя блока розжига и даже возгорание.

Для предотвращения КЗ критически важно использовать предохранители номиналом, указанным производителем комплекта (обычно 15-30А). Они устанавливаются в разрыв «плюсового» провода перед блоком розжига. При превышении тока предохранитель разрушается, размыкая цепь до момента устранения неисправности. Никогда не заменяйте его «жучками» или аналогами с большим номиналом.

Ключевые меры безопасности

Качественная изоляция: Все соединения пропаивайте, а не скручивайте, используйте термоусадку и гофрорукава.
Фиксация проводки: Закрепляйте провода пластиковыми хомутами вдали от подвижных частей и острых кромок.
Защита от влаги: Герметизируйте разъёмы ламп и балластов силиконовым герметиком.
Диагностика перед включением: Проверьте мультиметром отсутствие контакта между «+» и «-» после монтажа.

Компонент	Функция защиты	Рекомендации
Предохранитель	Размыкает цепь при КЗ	Ставьте максимально близко к АКБ
Реле	Снижает нагрузку на штатную проводку	Подключайте через родные разъёмы фар
Блок розжига	Встроенная защита от перегрузки	Выбирайте модели с влагозащитным корпусом IP65+

Дополнительно установите реле контроля напряжения для отсечки при скачках тока. Регулярно осматривайте проводку на предмет перегибов и повреждений. Помните: экономия на предохранителях или изоляционных материалах многократно повышает риски выхода из строя всей системы освещения и дорогостоящего ремонта.

Юридические нюансы: соответствие ГОСТу

Установка ксеноновых ламп H27 в фары, изначально не предназначенные для этого типа источников света, напрямую нарушает действующий ГОСТ Р 41.99-99 (Правила ЕЭК ООН №99). Данный норматив четко регламентирует требования к осветительным приборам транспортных средств, включая соответствие типа лампы конструкции фары. Ксеноновые лампы требуют принципиально иной оптической системы с линзой, автокорректором угла наклона и омывателем.

Использование "универсальных" ксеноновых комплектов (H27 и других) в рефлекторных фарах под галоген приводит к неконтролируемому рассеиванию света. Это создает ослепляющий эффект для встречных водителей даже при корректной регулировке пучка. Согласно КоАП РФ (ст.12.5 ч.3), эксплуатация ТС с такими несоответствиями влечет лишение права управления на срок от 6 месяцев до 1 года с конфискацией приборов.

Ключевые аспекты легальности

Законная установка возможна только при соблюдении трех условий:

Фара изначально сертифицирована под ксенон (имеет маркировку DR, DC, DCR или символ "D" в круге).
На транспортное средство установлен штатный автокорректор фар и омыватель.
Используются лампы исключительно с сертификатом соответствия ГОСТ, имеющие официальное одобрение типа транспортного средства (ОТТС).

Тип фары	Разрешенные лампы (ГОСТ)	Последствия установки H27
Галогеновая (маркировка H, HC, HR)	H1, H3, H4, H7, H9, H11, HB3, HB4	Незаконна, административная ответственность
Ксеноновая (маркировка D, DC, DR)	D1R, D1S, D2R, D2S, D3R, D3S, D4R, D4S	H27 несовместим конструктивно

Попытки "адаптации" цоколя H27 в штатные ксеноновые фары также незаконны, так как нарушают заводские параметры светового потока. Проверка соответствия проводится сотрудниками ГИБДД визуально (наличие маркировки фары, омывателя) и с помощью измерительных приборов (проверка силы света и угла пучка).

Опасность ослепления встречных машин

Установка ксеноновых ламп H27 в фары, не предназначенные для данного типа источника света, приводит к хаотичному рассеиванию светового потока. Оптическая система стандартных рефлекторов и линз рассчитана на конкретную геометрию нити накаливания галогенных ламп, а дуговый разряд ксенона имеет другую форму и яркость, что нарушает контроль светотеневой границы.

Неоткорректированный пучок света направляется выше допустимой горизонтали, прямо в глаза водителям встречного транспорта. Человеческий зрачок резко сужается при контакте с ярким бело-голубым излучением, а после его прохождения требуется 3-10 секунд для адаптации к темноте. В этот момент водитель теряет ориентацию в пространстве, не различает дорожную разметку, препятствия и пешеходов.

Ключевые риски и последствия

Слепящий эффект: интенсивность света ксенона (3000-5000 лм против 1500 лм у галогена) при неправильной фокусировке создаёт фотопатическую нагрузку на сетчатку.
Ошибочная оценка дистанции: ослеплённый водитель теряет способность адекватно определять скорость и расстояние до объектов.
Аварийные ситуации: временная потеря контроля над автомобилем повышает риск лобовых столкновений, выезда на полосу встречного движения или наездов на пешеходов.

Фактор	Последствие
Отсутствие автокорректора	Слепящий эффект усиливается при изменении угла наклона авто (подъёмы/спуски, груз)
Некорректная установка	Световой поток смещается вверх на 1,5-2°, что достаточно для ослепления
Отказ от омывателя фар	Грязь на рассеивателе создаёт дополнительные блики

Юридический аспект: использование ксенона в нештатных фарах нарушает п. 3.6 ПДД РФ и Технический регламент Таможенного союза (ТР ТС 018/2011). Инспектор ГИБДД вправе квалифицировать это как управление ТС с неисправностями (ст. 12.5 КоАП РФ), что влечёт штраф 500 руб. или лишение ВУ на 6-12 месяцев.

Особенности работы в режиме ДХО

При использовании ламп H27 в качестве дневных ходовых огней (ДХО) критически важно учитывать специфику ксеноновой технологии. В отличие от светодиодов, ксенон требует высоковольтного пуска и стабильного поддержания дуги, что усложняет организацию работы на пониженной мощности. Режим ДХО предполагает длительное включение при минимальном энергопотреблении, что противоречит стандартным параметрам эксплуатации газоразрядных ламп.

Базовые проблемы проявляются в несовместимости стандартных балластов с функцией ДХО: при снижении напряжения до 6-9V (требование для ДХО) обычные блоки розжига H27 либо не запускают лампу, либо провоцируют мерцание. Дополнительно возникает риск преждевременного износа электродов из-за нестабильности дуги в "половинном" режиме, что сокращает ресурс в 2-3 раза по сравнению с штатным использованием.

Технические ограничения и решения

Для корректной реализации ДХО на ксеноне H27 обязательны специализированные компоненты:

Блоки управления с multi-voltage – поддерживают стабильный розжиг при 9V и автоматически переключаются на 12V при активации ближнего света
Дополнительные реле времени – защищают электроды от эрозии, подавая полное напряжение на 3-5 секунд перед переходом в режим ДХО
CAN-декодеры – интегрируются с бортовой сетью для автоматического отключения ДХО при включении фар или поворотников

Ключевые эксплуатационные требования:

Параметр	Штатный режим	Режим ДХО
Напряжение питания	12-14.5V	6-9V
Температура колбы	до 400°C	до 250°C
Ресурс (ориентировочно)	2000 часов	500-700 часов

Важно: даже с профессиональным оборудованием ксенон в ДХО менее эффективен, чем светодиоды – на 30% выше энергопотребление и нагрев. При установке обязательна термозащита проводки и проверка совместимости с системой диагностики автомобиля.

Срок службы ксенона: факторы влияния

Средний ресурс ксеноновых ламп H27 составляет 2000-4000 часов, но этот показатель сильно зависит от внешних условий и соблюдения правил эксплуатации. Превышение номинальных параметров или нарушение рекомендаций производителя сокращает срок службы в 2-3 раза.

Критическое влияние оказывает сочетание нескольких негативных факторов: например, вибрации при нестабильном напряжении ускоряют деградацию электродов. Регулярная диагностика системы помогает минимизировать риски преждевременного выхода из строя.

Ключевые факторы долговечности

Качество компонентов: Дешёвые блоки розжига с нестабильным выходным напряжением разрушают электроды лампы
Частота включения: Каждый пуск создаёт ударную нагрузку на электроды (ограничьте короткие циклы работы)
Стабильность напряжения: Просадки ниже 11V или скачки выше 15V повреждают электронику блоков розжига
Температурный режим: Перегрев фары (выше 95°C) приводит к расплавлению цоколя и деформации колбы
Вибрационные нагрузки: Неправильная установка H27 или езда по бездорожью вызывает разрушение кварцевой колбы
Герметичность оптики: Конденсат на контактах ускоряет коррозию и вызывает пробой изоляции

Фактор	Последствия для лампы H27
Прикосновение к колбе руками	Жировые пятна вызывают локальный перегрев и растрескивание кварца
Использование без линз	Нефокусированный свет перегревает отражатель и саму лампу
Некорректная установка	Перекос цоколя создаёт механическое напряжение в колбе

Техобслуживание ксеноновых ламп H27: уход за линзами и блоками

Регулярное обслуживание линз и блоков розжига критически важно для сохранения световых характеристик ксенона и предотвращения преждевременного выхода из строя. Загрязнение оптики снижает эффективность освещения на 30-50%, а перегрев или коррозия компонентов блока могут вызвать сбои в работе всей системы.

Обслуживание включает три ключевых аспекта: очистку оптических элементов, диагностику электрических соединений и контроль состояния блоков розжига. Работы проводятся при выключенном зажигании и остывших компонентах во избежание повреждений.

Процедуры обслуживания

Очистка линз:
- Используйте безворсовую микрофибру и специализированные средства для оптики
- Запрещено применение абразивов, растворителей или воды под давлением
- Удаляйте конденсат внутри фары через дренажные каналы
Контроль блоков розжига:
1. Проверяйте герметичность корпуса и отсутствие трещин
2. Очищайте вентиляционные отверстия от грязи мягкой кистью
3. Обеспечьте зазор 15+ мм от горячих деталей двигателя

Компонент	Периодичность контроля	Критические признаки износа
Линза фары	Каждые 5 000 км	Помутнение, глубокие царапины, трещины
Блок розжига	Каждые 10 000 км	Вздутие корпуса, следы перегрева, окисление контактов

Электрические соединения требуют особого внимания: раз в 3 месяца очищайте контакты от окислов специальным спреем, проверяйте фиксацию разъемов и отсутствие перегибов проводов. Коррозия в местах подключения – частая причина мерцания ламп.

При обнаружении трещин на линзах или корпусе блока, признаках перегрева (изменение цвета пластика) или нестабильной работе ксенона немедленно замените компоненты. Попытки ремонта блоков розжига недопустимы из-за высоковольтных рисков.

Замена пар ламп: почему важно менять обе

При замене ксеноновых ламп H27 категорически рекомендуется устанавливать новую пару одновременно, даже если одна из старых ламп всё ещё функционирует. Это обусловлено естественной деградацией газоразрядных элементов: со временем яркость и цветовая температура лампы меняются из-за выгорания электродов и изменения состава газовой смеси.

Разница в наработке между старой и новой лампой всего в 100 часов приводит к заметному дисбалансу светового потока. Визуально это проявляется неравномерным освещением дороги, а технически – создаёт опасные условия вождения из-за искажённого восприятия расстояний и объектов.

Ключевые последствия замены одной лампы

Дисбаланс светового потока
Новая лампа светит на 20-30% ярче старой, создавая асимметрию пучка
Различие цветовой температуры
Старение ксенона вызывает смещение оттенка (например, с 5000К до 4300К)
Перегрузка блока розжига
Балласты работают в асинхронном режиме, сокращая ресурс

Параметр	Парная замена	Замена одной лампы
Равномерность света	Идеальная	Перекос ≥40%
Ресурс компонентов	Синхронный износ	Ускоренная поломка балласта
Безопасность	Стандарт ECE R98	Нарушение норм освещённости

Производители (Philips, Osram) прямо указывают в технической документации на необходимость синхронной замены пар. Игнорирование этого правила не только снижает эффективность фар, но и может привести к преждевременному выходу из строя исправного блока розжига из-за компенсации нагрузки.

Интерференция с электроникой авто: решения

Электромагнитные помехи от ксеноновых ламп H27 проявляются как помехи в радиоприемнике, сбои бортового компьютера, ложные сигналы датчиков или мерцание подсветки панели приборов. Эти проблемы возникают из-за высокочастотных импульсов блока розжига, которые наводятся на штатную проводку автомобиля и нарушают работу чувствительной электроники.

Для подавления помех применяется комплекс мер, направленных на экранирование источников импульсов, фильтрацию помех в цепи питания и грамотную прокладку проводки. Ключевое значение имеет качество компонентов ксенонового комплекта и соблюдение правил установки, исключающих паразитные наводки.

Практические методы устранения помех

Установка ферритовых колец:
- Надеть минимум 2 кольца на провода питания ближнего к блоку розжига
- Зафиксировать кольца в 5-7 см от разъемов ламп
Монтаж помехоподавляющих конденсаторов:
1. Подключить конденсатор 0,1-1 мкФ параллельно цепи питания
2. Расположить максимально близко к блоку розжига
3. Использовать керамические или пленочные модели с рабочим напряжением >50V
Экранирование проводки:
- Обернуть высоковольтные провода в алюминиевую фольгу с заземлением
- Проложить провода вдали от штатной электропроводки (мин. 15 см)
- Избегать параллельной прокладки с CAN-шиной

Тип помехи	Оптимальное решение
Радиочастотные наводки	Ферритовые фильтры + конденсаторы 0,22 мкФ
Сбои бортовой электроники	Полное экранирование высоковольтных проводов
Помехи в аудиосистеме	Установка LC-фильтра на +12V питания магнитолы

Критически важно использовать блоки розжига с встроенной защитой от помех (маркировка EMC/RFI-shielded) и избегать дешевых безымянных комплектов. При сохранении проблем после всех мер проверьте заземление блока розжига – контакт должен быть к чистому металлу кузова без краски.

Список источников

При установке ксеноновых ламп H27 крайне важно следовать проверенным инструкциям и учитывать технические нюансы конкретной модели автомобиля. Неправильная установка может привести к неисправностям в электрической системе или ослеплению других водителей.

Для подготовки данной статьи были использованы следующие источники, содержащие подробные руководства и рекомендации по монтажу ксеноновых ламп:

Официальные руководства по эксплуатации автомобилей с фарами типа H27
Техническая документация от производителей ксеноновых ламп (Philips, Osram, MTF Light)
Специализированные автомобильные форумы: Drive2.ru, Автотематика, клубы марок Volkswagen, Skoda
Видео-инструкции по установке ксенона на платформе YouTube
Статьи на автомобильных порталах: Auto.ru, Kolesa.ru, Exist.ru (разделы по тюнингу)
Пособия по автомобильной электротехнике ГОСТ Р 41.48-2004
Мануалы по установке балластов и блоков розжига
