Ксеноновая лампа D2R - надёжное освещение для вашего авто
Статья обновлена: 18.08.2025
Модернизация светотехники автомобиля требует ответственного подхода к выбору комплектующих.
Ксеноновые лампы D2R демонстрируют превосходство в эффективности и безопасности среди аналогов.
Конструкция с интегрированным отражателем обеспечивает точное светораспределение без ослепления встречного потока.
D2R гарантирует соответствие международным стандартам и совместимость с большинством штатных оптических систем.
Эта технология устанавливает новый уровень видимости в темное время суток.
Технологические особенности конструкции D2R
Колба лампы изготавливается из кварцевого стекла, устойчивого к высоким температурам и давлению. Внутри находится смесь инертных газов с преобладанием ксенона и точной дозировкой галогенидов металлов. Электроды из специального вольфрамового сплава обеспечивают стабильную дугу при напряжении до 25 000 Вольт во время розжига.
Характерная черта D2R – керамический экран на колбе, блокирующий боковое излучение дуги. Это предотвращает паразитную засветку в рефлекторных фарах. Цоколь P32d-2 оснащён поворотными фиксаторами для точной ориентации экрана относительно отражателя фары. Металлический кожух вокруг электродов минимизирует тепловую нагрузку на оптику.
Ключевые инженерные решения
- Газовый состав: Соотношение Xe/Hg/Metal Halides обеспечивает цветовую температуру 4300К
- Дуговый разряд: Зазор 4.2 мм между электродами гарантирует фокус светового потока
- Антибликовая геометрия: Асимметричный экран синхронизирован с рефлектором фары
| Параметр | Технологическое исполнение |
| Срок службы | 2000 часов за счёт подавления испарения электродов |
| Энергоэффективность | 3200 Люмен при 35W (в 3x выше галогенных аналогов) |
| Вибрационная стойкость | Беснитевая конструкция кварцевой горелки |
Ключевые отличия D2R от других типов цоколей
Конструкция цоколя D2R включает встроенный металлический экран-кожух, который отсутствует у базовых ксеноновых ламп типа D2S. Этот экран выполняет критически важную функцию: он блокирует боковое излучение света, предотвращая ослепление встречных водителей. Такая особенность делает D2R специализированным решением исключительно для рефлекторных (отражающих) фар, где требуется точное направление пучка.
Геометрия крепления D2R отличается отсутствием фланца с фиксирующими прорезями, характерного для D2S. Вместо этого лампа фиксируется в фаре через пластиковое основание с пазами, что исключает возможность ошибочной установки. Для сравнения: галогенные аналоги (H1, H7, H4) вообще не имеют экранирующих элементов и используют принципиально иной способ крепления – пружинные скобы или резьбовые соединения.
| Характеристика | D2R | D2S | H7 (галоген) |
|---|---|---|---|
| Назначение оптики | Рефлекторные фары | Линзованные фары | Универсальное |
| Экран против ослепления | Полноценный металлический кожух | Частичный экран | Отсутствует |
| Тип крепления | Пластиковый поворотный цоколь с пазами | Металлический фланец с прорезями | Пружинная скоба/резьба |
| Совместимость с фарами | Только рефлекторные | Только линзованные | Зависит от маркировки фары |
Критические особенности D2R
- Запрет взаимозамены с D2S: Установка D2R в линзованную оптику вызывает расфокусировку света, а монтаж D2S в рефлекторную фару приводит к ослеплению встречного потока
- Уникальная колба: Нанесение синей полосы в верхней части стекла, корректирующей цветовую температуру (в отличие от прозрачных галогенных ламп)
- Электрические параметры: Требует обязательного использования блока розжига (как и все газоразрядные лампы), тогда как галогенные работают напрямую от сети авто
Преимущества яркости по сравнению с галогенными лампами
Ксеноновые лампы D2R генерируют световой поток в 2500-3500 люмен, что втрое превышает показатели галогенных аналогов (800-1500 люмен). Столь существенный прирост обеспечивает чёткую видимость дорожного полотна и объектов даже в условиях нулевой освещённости.
Цветовая температура ксенона (4300-5000K) максимально приближена к естественному дневному свету, снижая утомляемость глаз водителя. Для сравнения: галогенные лампы выдают жёлтый спектр (3000-3500K), искажающий восприятие контрастов и цветов окружающих предметов.
Ключевые отличия светового потока
- Равномерность освещения: дуговой разряд ксенона создаёт широкий луч без "тёмных пятен", тогда как галогенные нити дают точечные зоны яркости
- Дальность светораспределения: D2R освещает дорогу на 30-40 метров дальше, выявляя препятствия заблаговременно
- Эффективность в непогоду: белый свет лучше пробивает туман и дождь благодаря меньшему рассеиванию
| Параметр | D2R | Галоген |
|---|---|---|
| Световой поток (лм) | 3200±300 | 1200±200 |
| Энергоэффективность (лм/Вт) | 80-100 | 15-25 |
| Срок службы (часов) | 2000-4000 | 400-1000 |
Физика дугового разряда обеспечивает стабильную светоотдачу на протяжении всего срока эксплуатации, тогда как вольфрамовая нить галогенных ламп деградирует уже после 200 часов работы. Интенсивное излучение сине-белого спектра дополнительно повышает контрастность объектов в тёмное время суток.
Энергоэффективность и потребление мощности
Ксеноновые лампы D2R демонстрируют исключительную энергоэффективность, потребляя всего 35 Вт мощности против стандартных 55-60 Вт у галогенных аналогов. При этом световой поток достигает 3200 люмен, что почти вдвое превышает показатели традиционных ламп накаливания. Такое соотношение мощности и яркости обеспечивает прямой выигрыш в эффективности использования энергии.
Сниженное энергопотребление уменьшает нагрузку на генератор и бортовую сеть автомобиля. Это минимизирует потери на тепловыделение – до 90% энергии у галогенных ламп преобразуется в тепло, тогда как у ксенона этот показатель не превышает 40%. Результатом становится меньший расход топлива (до 0.2 л/100 км экономии) и сниженный риск перегрева элементов фары.
Сравнительные характеристики
| Параметр | D2R (ксенон) | H7 (галоген) |
|---|---|---|
| Мощность (Вт) | 35 | 55 |
| Световой поток (лм) | 3200 | 1500 |
| Эффективность (лм/Вт) | 91 | 27 |
Ключевые преимущества по энергоэффективности:
- Экономия ресурсов: На 40% меньше нагрузки на генератор
- Долгосрочная выгода: Снижение расхода топлива за счёт уменьшения энергозатрат
- Термостабильность: Меньший нагрев оптики продлевает срок службы отражателей
- Экологичность: Сниженное потребление энергии уменьшает углеродный след
Ресурс эксплуатации и долговечность
Ксеноновые лампы D2R существенно превосходят галогенные аналоги по сроку службы, демонстрируя ресурс до 2500–4000 часов непрерывной работы. Такой показатель достигается за счёт отсутствия нити накаливания – основной причины перегорания традиционных ламп. Вместо неё свет генерируется электрической дугой между электродами в колбе, заполненной инертным газом и солями металлов.
Долговечность D2R напрямую зависит от стабильности подаваемого напряжения и корректной работы блока розжига. Качественные комплекты обеспечивают плавный пуск без скачков тока, что минимизирует износ электродов. Герметичная кварцевая колба защищает внутренние компоненты от окисления и загрязнений, а специальное УФ-блокирующее покрытие предотвращает деградацию оптики фар.
Факторы, влияющие на срок службы
- Заводское исполнение компонентов: оригинальные лампы и блоки розжига
- Отсутствие вибраций: жёсткая фиксация лампы в фаре
- Защита от влаги: герметичность корпуса фары и разъёмов
- Минимизация циклов включения/выключения
| Тип лампы | Средний ресурс (часы) |
| Галогенная H7 | 450–1000 |
| Ксеноновая D2R | 2500–4000 |
| Светодиодная (LED) | 5000–30 000 |
Сравнительный анализ: D2R против обычного ксенона

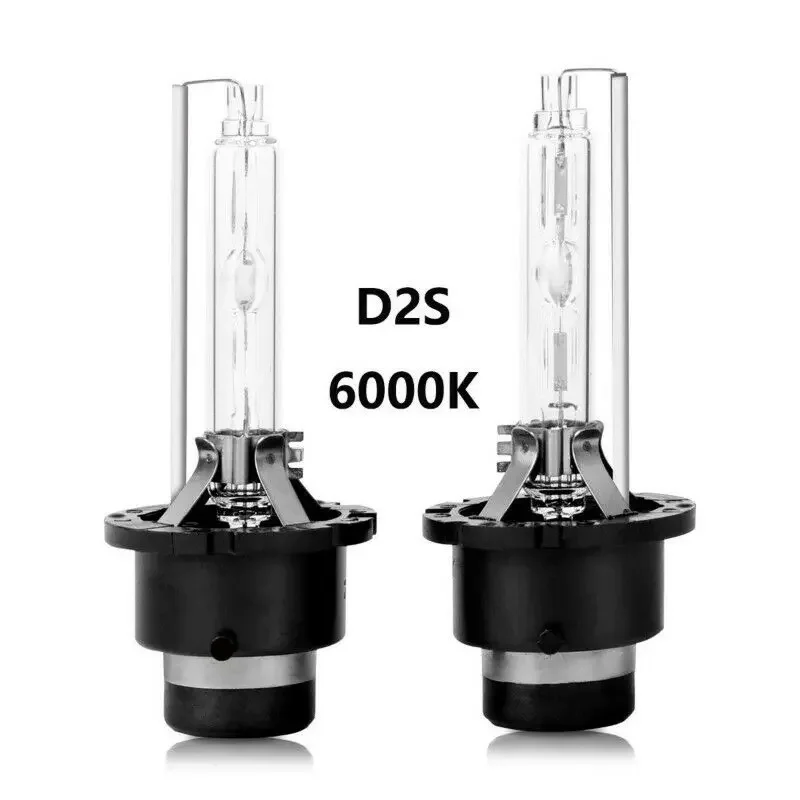

Лампа D2R отличается от универсальных ксеноновых аналогов (D2S) конструкцией колбы. На её поверхности нанесено специальное металлизированное покрытие, выполняющее роль экрана. Это исключает ослепление встречных водителей при использовании в фарах рефлекторного типа без дополнительных шторок или линз.
Обычные ксеноновые лампы D2S лишены такого покрытия и рассчитаны исключительно на прожекторные фары с проекционными линзами. Установка D2S в рефлекторный оптический элемент неизбежно вызывает интенсивное светорассеяние и нарушение правил дорожного движения из-за слепящего эффекта.
Ключевые отличия в совместимости и эксплуатации
| Критерий | D2R | Обычный ксенон (D2S) |
|---|---|---|
| Тип оптики | Рефлекторные фары (ближний свет) | Проекционные фары (линзованная оптика) |
| Антибликовое покрытие | Присутствует на колбе | Отсутствует |
| Безопасность для встречного потока | Соответствует нормам в "родной" оптике | Слепит без линз |
| Универсальность | Только для рефлекторных фар | Только для линзованных фар |
Преимущества D2R для штатных систем:
- Юридическая корректность – разработаны под сертифицированную заводскую оптику
- Точная фокусировка луча – экран на колбе дублирует функцию шторки
- Отсутствие доработок – не требуют установки линз в рефлектор
Риски использования обычного ксенона (D2S) в рефлекторах:
- Высокий риск ослепления – неконтролируемое рассеивание света
- Нарушение ПДД – запрещённая модификация световых приборов
- Ухудшение видимости – неравномерная светотеневая граница
Совместимость с автомобильными фарами рефлекторного типа
Конструкция лампы D2R изначально разработана для рефлекторных оптических систем, где критично точное позиционирование светового элемента. Ключевое отличие – металлический экран на колбе, который блокирует прямое излучение в верхнюю полусферу и формирует четкую светотеневую границу.
Цоколь лампы фиксируется в фаре строго определенным образом, гарантируя правильную фокусировку луча рефлектором. Это исключает ослепление встречных водителей и обеспечивает равномерное освещение дорожного полотна без тёмных зон или засветов.
Преимущества D2R в рефлекторной оптике
По сравнению с универсальными аналогами, D2R демонстрирует:
- Идеальное светораспределение – экран корректирует форму пучка согласно требованиям ECE
- Сохранение заводских параметров – не требует регулировки фар после установки
- Отсутствие бликов – предотвращает переотражение в корпусе фары
Важные технические отличия от ламп D2S:
| Параметр | D2R | D2S |
| Назначение | Рефлекторные фары | Линзованная оптика |
| Экран на колбе | Присутствует | Отсутствует |
| Маркировка цоколя | Символ "R" | Символ "S" |
Установка D2S в рефлектор вместо D2R приводит к нарушению светового пучка: возникают засветы выше cutoff-линии и снижение эффективности освещения. Поэтому для автомобилей с заводской рефлекторной оптикой D2R остается безальтернативным решением, обеспечивающим юридическую и техническую корректность.
Правила безопасной установки ксеноновых ламп D2R в фары
Установка ксеноновых ламп требует строгого соблюдения мер безопасности для предотвращения повреждения оборудования и травм. Напряжение в балластах достигает 25 000 Вольт, что создаёт риск поражения током при неосторожном обращении.
Работы проводятся только при полностью отключённом питании автомобиля и остывших фарах. Используйте диэлектрические перчатки и инструменты с изолированными рукоятками, избегайте контакта с металлическими поверхностями цепи.
Ключевые этапы монтажа
Соблюдайте последовательность действий:
- Подбор комплектующих
Используйте только оригинальные лампы D2R и совместимые балласты - Герметизация фары
Уплотните вводы проводов резиновыми сальниками для защиты от влаги - Фиксация компонентов
Жёстко закрепите балласты вне зоны нагрева двигателя
Контрольные параметры после установки:
| Параметр | Норма | Опасное отклонение |
| Температура балласта | до 85°C | >100°C |
| Зазор между проводами | >20 мм | Контакт с движущимися частями |
| Угол наклона лампы | ±3° от оси | >5° |
Категорически запрещено:
- Включать лампы без защитного колпака
- Касаться кварцевой колбы голыми руками (жировые следы вызывают перегрев)
- Монтировать компоненты вближ топливных магистралей
Требования к блокам розжига для D2R
Газоразрядные лампы D2R требуют специализированных блоков розжига для генерации высоковольтного импульса, необходимого для ионизации газовой смеси. Без корректно подобранного блока лампа не сможет запуститься или стабильно работать даже при идеальной установке в фару.
Несоответствие характеристик блока розжига техническим параметрам лампы D2R приводит к преждевременному выходу из строя обоих компонентов, мерцанию света и риску повреждения бортовой электроники автомобиля. Требования к блокам строго регламентированы международными стандартами ECE R99.
Критичные параметры выбора
При подборе блока розжига учитывают следующие обязательные характеристики:
- Пиковое напряжение запуска: 23-25 кВ для пробоя газовой среды и образования дуги
- Рабочее напряжение: стабилизированные 85В ±2В после розжига
- Совместимость с цоколем D2R: отличие от версий D2S в конструкции электродов
- Температурный диапазон: от -40°C до +105°C с защитой от перегрева
| Параметр | Значение | Последствия нарушения |
|---|---|---|
| Частота работы | 400±50 Гц | Видимое мерцание, разрушение электродов |
| Ток стабилизации | 0.5±0.05 А | Перегрев колбы, изменение цветовой температуры |
| Класс защиты | IP6K7/IP6K9 | Короткое замыкание при попадании влаги |
Обязательные защитные функции включают контроль обрыва цепи, подавление электромагнитных помех (EMI-фильтры), автоматическое отключение при переполюсовке. Рекомендуется выбирать блоки с плавным стартом (Soft Start) для предотвращения термического шока лампы при холодном запуске.
Соответствие европейским стандартам освещения
Ксеноновые лампы D2R разработаны с учетом строгих требований ECE (Европейская экономическая комиссия ООН), регламентирующих безопасность световых приборов. Конструкция D2R гарантирует точное позиционирование дугового разряда относительно отражателя фары, что критично для формирования корректного светотеневого пучка без ослепления встречного транспорта.
Использование D2R исключает риск рассеянного света или "засветов" за пределы разрешенной зоны, так как колба лампы оснащена маской, блокирующей паразитные лучи. Это обеспечивает полное соответствие нормам ЕСЕ R99 и R48, определяющим:
- Максимальную силу света в верхней части луча
- Четкую светотеневую границу (cut-off line)
- Допустимый уровень бликов для встречных водителей
- Равномерность освещения проезжей части
Важно: Лампы D2R сертифицированы исключительно для фар рефлекторного типа с маркировкой "HR" (Halogen Reflector), где штатно предусмотрена установка ксенона. Применение в других оптических системах нарушает стандарты и является незаконным.
Особенности распределения светового потока
Ксеноновая лампа D2R разработана специально для рефлекторных (отражающих) оптических систем фар. Её ключевая особенность – интегрированный металлический экран на колбе, который выполняет критически важную функцию: он физически отсекает часть светового потока в верхней полусфере лампы.
Этот экран формирует строго контролируемую "границу светотени" (cut-off line). Благодаря ему световой пучок направляется исключительно на дорожное полотно и обочину, предотвращая ослепление водителей встречного транспорта. Распределение света отличается высокой однородностью без резких перепадов яркости или тёмных пятен в рабочей зоне.
Характеристики светораспределения D2R
- Чёткая асимметричная граница: Резкий горизонтальный срез света по центру с плавным подъёмом к правой обочине для освещения знаков и пешеходных зон.
- Равномерная засветка: Отсутствие выраженных "горячих" точек или тёмных провалов на дороге перед автомобилем.
- Минимизация паразитной засветки: Эффективное ограничение рассеянного света выше cut-off line, что снижает засветку дорожных знаков и объектов над горизонтом луча.
- Оптимизация под рефлектор: Точное позиционирование дуги разряда относительно экрана и цоколя обеспечивает правильное взаимодействие с геометрией отражателя фары.
Важность правильного позиционирования электродов
В ксеноновой лампе D2R электроды генерируют дуговый разряд – источник света. Их пространственное расположение строго синхронизировано с конструкцией отражателя фары. Точность позиционирования определяет фокус светового пучка и его соответствие оптической схеме автомобиля.
Смещение электродов относительно номинального положения нарушает геометрию светораспределения. Даже минимальное отклонение в 1-2 градуса искажает форму светотеневой границы и вектор освещения. Это критично для фар с рефлекторной или проекционной системой, где дуга должна находиться в строго рассчитанном фокусе.
Последствия некорректного позиционирования:
- Ослепление встречных водителей из-за поднятой светотеневой границы
- Снижение дальности освещения дорожного полотна на 30-40%
- Асимметричный световой поток с "затемнёнными" зонами
- Преждевременный износ лампы из-за локального перегрева кварцевой колбы
| Параметр | Правильное позиционирование | Ошибка позиционирования |
| Светотеневая граница | Чёткая горизонтальная линия | Размытая или наклонная |
| Ближний свет | Равномерное распределение | Тёмные пятна по бокам |
| Дальний свет | Симметричная центральная зона | Смещённый фокус |
Производители ламп D2R интегрируют в цоколь прецизионные направляющие и фиксаторы. При замене запрещено механическое воздействие на электроды – их ориентация калибруется на заводе с точностью до 0.01 мм. Нарушение монтажа аннулирует преимущества ксенонового света.
Критерии выбора производителей ламп D2R
Качество компонентов напрямую влияет на срок службы и стабильность светового потока. Оригинальные бренды используют кварцевое стекло высокой чистоты и тугоплавкие электроды, предотвращающие деградацию колбы и почернение.
Строгое соблюдение геометрических параметров цоколя обеспечивает правильную фокусировку в оптике фар. Отклонения в позиционировании нити накала даже на 0.1 мм приводят к ослеплению встречных водителей и снижению видимости.
Ключевые параметры оценки
При сравнении производителей обращайте внимание на следующие аспекты:
- Сертификация ECE R37 – подтверждает соответствие международным стандартам безопасности и светотехники
- Световой поток (люмены) – оригиналы обеспечивают 3200±15% лм, подделки часто завышают показатели
- Цветовая температура – рекомендованный диапазон 4300K-5000K для баланса контрастности и комфорта
| Параметр | Премиум-класс (Osram, Philips) | Бюджетные аналоги |
|---|---|---|
| Ресурс работы | ≥2000 часов | ≤800 часов |
| Допуск по яркости | ±3% | ±25% |
| Защита от УФ | Многослойное напыление | Отсутствует |
Проверяйте наличие уникального QR-кода и голографической наклейки на упаковке – это основные признаки защиты от контрафакта. Избегайте покупки ламп с маркировкой "super bright" или "10000K", так как они нарушают регламенты.
Решение проблемы ослепления встречных водителей
Конструкция лампы D2R включает металлический экран на колбе, который строго ограничивает распространение света в верхнюю полусферу. Этот экран физически блокирует слепящие лучи, направленные в глаза водителям встречного транспорта, формируя четкую светотеневую границу. Благодаря точному позиционированию экрана относительно нити накала, D2R обеспечивает совместимость с рефлекторной оптикой без модификаций.
Использование D2R исключает необходимость самостоятельной установки дополнительных шторок или экранов, которые часто нарушают геометрию пучка. Лампа сертифицирована для применения в фарах, изначально рассчитанных на ксенон, что гарантирует соответствие светового потока международным стандартам ECE R99. При корректной установке и регулировке фар ослепление сводится к нулю даже на неровных дорогах.
Технологические отличия D2R
| Элемент | D2R | Альтернативы (D2S/универсальные) |
|---|---|---|
| Экран на колбе | Интегрирован производителем | Отсутствует или самодельный |
| Базовая совместимость | Оптимизирована под рефлектор | Требует линзы/переделок |
| Риск ослепления | Минимальный | Высокий без доработок |
Критически важно: D2R эффективна только при установке в фары с маркировкой DR или D2R. Попытка использовать её в линзованной оптике или галогеновых фарах:
- Вызывает расфокусировку пучка
- Провоцирует блики из-за отражений от корпуса
- Нарушает температурный режим работы фары
Цветовая температура: выбор оптимального параметра
Цветовая температура ксеноновых ламп D2R измеряется в Кельвинах (K) и определяет визуальный оттенок света: от теплого желтоватого до холодного синего. Для автомобильных фар этот параметр напрямую влияет на комфорт вождения и безопасность, так как разные условия требуют разного спектра излучения.
Оптимальный диапазон для ксенона D2R лежит между 4300K и 5000K. В этих значениях достигается баланс между светоотдачей, контрастностью восприятия дорожного полотна и минимальным рассеиванием в тумане или дожде. Превышение порога в 6000K критически снижает эффективность освещения.
Ключевые критерии выбора
- 4300K-4500K: Белый свет с легким желтым оттенком. Максимальная светоотдача (∼3200 люмен), идеален для плохой погоды и темных трасс
- 5000K: Чистый белый свет (близок к дневному). Сохраняет 90% яркости, улучшает контрастность объектов
- 6000K+: Голубой/синий оттенок. Снижение яркости на 25-40%, повышенное отражение от капель влаги
| Температура (K) | Особенности | Риски |
|---|---|---|
| 4300-4500 | Лучшая видимость в дождь, высокая яркость | Субъективно менее "премиальный" вид |
| 5000 | Баланс стиля и эффективности | Незначительная потеря света vs 4300K |
| 6000+ | Экстремально холодный оттенок | Ослепление встречных водителей, плохая видимость в непогоду |
Важно: Лампы выше 5000K часто не соответствуют нормам ECE R99 и могут привести к штрафам. Для D2R с заводским рефлектором не рекомендуется превышать 5500K даже в ясную погоду – синий спектр хаотично рассеивается в линзах, создавая "слепые" зоны.
Устойчивость к вибрациям и перепадам температуры
Автомобильные лампы постоянно подвергаются механическим нагрузкам от дорожных неровностей и вибраций двигателя, а также экстремальным температурным перепадам: от зимних морозов до нагрева от работы оптики. Эти факторы критичны для сохранения целостности и функциональности источника света.
Конструкция ксеноновой лампы D2R исключает хрупкую нить накаливания, используя вместо нее дуговый разряд между электродами в герметичной кварцевой колбе. Отсутствие уязвимых элементов накаливания принципиально повышает ее устойчивость к ударным воздействиям.
Ключевые технологические преимущества
- Кварцевое стекло колбы: Выдерживает термические удары при перепадах от -40°C до +150°C без деформации
- Беснитевая технология: Гарантирует целостность светообразующей системы даже при длительной вибрации
- Газонаполненная капсула: Ксеноновая среда сохраняет стабильность дуги при любых климатических условиях
- Усиленные электроды: Специальные сплавы предотвращают деформацию от резонансных нагрузок
| Параметр | Галогенная лампа | D2R |
|---|---|---|
| Устойчивость к вибрациям | Нить накала подвержена обрывам | Отсутствие уязвимых элементов |
| Температурный диапазон | -30°C...+90°C | -60°C...+150°C |
| Реакция на термический шок | Риск разрушения колбы | Кварцевое стекло устойчиво |
Эти особенности обеспечивают бесперебойную работу D2R на бездорожье, в условиях экстремального климата и при длительных нагрузках. Герметичная конструкция дополнительно защищает от проникновения влаги и кислорода, предотвращая окисление контактов при температурных деформациях корпуса фары.
Диагностика типичных неисправностей ламп D2R
Правильная диагностика проблем с ксеноновыми лампами D2R критически важна для эффективного и экономичного ремонта. Многие симптомы внешне схожи, но могут указывать на неисправность совершенно разных компонентов системы освещения – самой лампы, блока розжига (балласта), проводки или даже блока управления автомобиля.
Начинать диагностику следует с визуального осмотра лампы и ее контактов, проверки напряжения питания на разъемах блока розжига и целостности предохранителей. Специалисты часто используют метод замены компонента на заведомо исправный для локализации проблемы, но важно учитывать совместимость оборудования.
Методы выявления и устранения распространенных проблем
Ниже перечислены наиболее характерные неисправности ламп D2R и способы их диагностики:
- Полное отсутствие света:
- Проверить наличие напряжения 12В на входе блока розжига.
- Проверить целостность предохранителей цепи фар.
- Проверить "массу" (землю) блока розжига и лампы.
- Попробовать подключить заведомо исправный блок розжига.
- Попробовать установить заведомо исправную лампу D2R.
- Мерцание или периодическое затухание лампы:
- Визуально осмотреть колбу лампы на предмет почернения или повреждений электродов.
- Проверить надежность всех электрических соединений (разъемы лампы, блока розжига, питания).
- Диагностировать блок розжига (часто выходит из строя при перегреве или старении).
- Проверить состояние высоковольтных проводов на предмет пробоя изоляции.
- Изменение цвета свечения (желтое, розовое, фиолетовое):
- Сильное почернение колбы или белесый налет внутри указывают на окончание срока службы лампы.
- Неравномерный цвет между левой и правой фарой часто вызван разной степенью износа ламп.
- Проверить соответствие номинального напряжения блока розжига параметрам лампы (например, 35W или 55W).
- Ошибка на приборной панели (лампа неисправна):
- Считать код ошибки через диагностический сканер OBD-II для уточнения.
- Проверить лампу и блок розжига методом замены на исправные.
- Проверить целостность проводки к лампе и блоку розжига, уделяя внимание сигнальным проводам к блоку управления.
Ключевые симптомы и их вероятные причины можно систематизировать:
| Симптом | Вероятная причина |
|---|---|
| Лампа не зажигается | Отсутствие питания, неисправный балласт, перегоревшая лампа, плохой контакт |
| Лампа зажигается и гаснет | Неисправный балласт, плохой контакт лампы, неисправная лампа (начинающая выходить из строя) |
| Сильное мерцание при работе | Неисправный балласт, плохой контакт, неисправная лампа, проблемы с высоковольтными проводами |
| Необычный цвет свечения | Сильный износ лампы (почернение), несоответствие балласта лампе, смешение газов в колбе |
| Разная яркость/цвет фар | Разная степень износа ламп (замена парой), неисправность одного из балластов |
Важно помнить: Ксеноновые лампы D2R работают под очень высоким напряжением (до 25000 В при розжиге). Не прикасайтесь к контактам включенной лампы или блока розжига. Всегда заменяйте лампы D2R парой, даже если вторая еще светит, чтобы обеспечить идентичную яркость и цветовую температуру на обеих фарах. При сомнениях в своих силах обращайтесь к квалифицированным специалистам.
Методы проверки работоспособности перед установкой
Перед монтажом ксеноновой лампы D2R критически важно убедиться в её исправности, чтобы исключить проблемы с электрикой автомобиля и необходимость повторного демонтажа узла фар. Проверка выполняется в несколько этапов, начиная с визуального контроля и заканчивая тестированием под напряжением.
Основные методы включают осмотр целостности компонентов, проверку электрических параметров и функциональное тестирование с использованием совместимого оборудования. Особое внимание уделяется отсутствию механических повреждений колбы и контактов, а также корректной работе системы зажигания дуги.
Пошаговая процедура проверки
Для комплексной диагностики выполните следующие действия:
- Визуальный осмотр:
- Проверьте колбу на отсутствие трещин, сколов и затемнений
- Убедитесь в целостности цоколя и отсутствии коррозии на контактах
- Осмотрите изоляцию проводов на предмет порезов или оплавлений
- Измерение сопротивления:
- Замерьте сопротивление между контактами цоколя (должно быть 0.3-0.8 Ом)
- Проверьте сопротивление изоляции (не менее 1 МОм)
- Тестовый запуск:
- Подключите лампу к исправному блоку розжига через предохранитель
- Подайте напряжение 12В от АКБ автомобиля или лабораторного БП
- Контролируйте:
- Мгновенное зажигание дуги (без миганий)
- Стабильность светового потока через 10-15 секунд
- Отсутствие посторонних шумов в блоке розжига
Важные предостережения: Никогда не касайтесь колбы голыми руками (используйте перчатки), избегайте подачи напряжения без балласта, исключите контакт с высоковольтными выводами при работе системы. При использовании мультиметра устанавливайте предел измерения не менее 20 кОм.
| Параметр | Нормальное значение | Признак неисправности |
|---|---|---|
| Сопротивление нити накала | 0.3-0.8 Ом | Обрыв или КЗ (0 или ∞) |
| Цвет дуги | Белый с голубым оттенком | Желтый/красный оттенок |
| Время розжига | < 3 секунд | Мерцание, задержка >5с |
| Температура колбы | Равномерный нагрев | Локальные перегревы |
Особенности эксплуатации ксеноновой лампы D2R в зимних условиях
Эксплуатация ксеноновых ламп D2R при отрицательных температурах требует особого внимания к стартовым режимам. Низкая температура окружающей среды увеличивает время выхода на рабочий режим – яркость и цветовая температура стабилизируются дольше, чем в теплый сезон. Это связано с замедлением физико-химических процессов внутри колбы при охлаждении газовой смеси.
Влажность и конденсат представляют дополнительную угрозу для электронных компонентов. Регулярное попадание снега, солевого раствора или льда на корпус фары и блоки розжига может провоцировать коррозию контактов и микротрещины в изоляции. Герметичность соединений и целостность защитных чехлов на разъемах требуют периодической проверки.
Ключевые рекомендации для зимы
- Прогрев фар перед поездкой – включайте ближний свет за 2-3 минуты до старта для стабилизации дуги.
- Защита блоков розжига – размещайте их выше уровня снежного покрова, используйте термочехлы.
- Контроль герметичности – проверяйте резиновые уплотнители фары и заглушки проводов.
| Проблема | Решение |
|---|---|
| Мерцание при запуске | Диагностика напряжения АКБ, замена старых проводов |
| Конденсат в фаре | Прочистка дренажных отверстий, замена вентиляционных мембран |
| Задержка розжига | Проверка состояния контактов массы, прогрев лампы на холостом ходу |
Использование качественных ламп D2R с защитным UV-фильтром предотвращает деградацию отражателя от ультрафиолета при частых холодных пусках. Заводское кварцевое стекло колбы устойчивее к перепадам температур по сравнению с дешевыми аналогами.
Законы РФ об использовании ксенона в фарах
В России эксплуатация ксеноновых фар строго регламентирована Техническим регламентом Таможенного союза "О безопасности колесных транспортных средств" (ТР ТС 018/2011). Согласно пункту 3.6.1, использование газоразрядных (ксеноновых) источников света разрешено исключительно в фарах, специально предназначенных для этого типа ламп и имеющих соответствующую маркировку.
Установка ксенона в фары, рассчитанные на галогенные лампы, категорически запрещена независимо от модификаций (установка линз, биксеноновых шторок). Нарушение влечет административную ответственность по ч.3 ст.12.5 КоАП РФ: штраф 5000 рублей с конфискацией световых приборов или лишение водительских прав на срок от 6 до 12 месяцев.
Ключевые требования к ксеноновым фарам
Законность использования определяется по:
- Маркировке фары (должна содержать символ "D"):
| Маркировка | Тип разрешенной лампы |
|---|---|
| DC | Ксенон (ближний свет) |
| DR | Ксенон (дальний свет) |
| DCR | Биксенон |
- Наличию автокорректора угла наклона фар (обязательно для ксенона)
- Функции автоматической омывателя фар (при световом потоке свыше 2000 люмен)
Сертификация послеустановочного оборудования возможна только для заводских комплектов, адаптированных под конкретную модель авто, при наличии ОТТС (Одобрения Типа Транспортного Средства).
Обязательства при подключении системы CAN-BUS
При установке ксеноновых ламп D2R в автомобиль с CAN-BUS системой критически важно соблюдать протоколы подключения во избежание конфликтов электроники. Блок управления CAN-BUS непрерывно диагностирует цепи фар, и некорректная интеграция может спровоцировать ложные ошибки, сбои в работе подсветки панели приборов или даже отказ других систем.
Обязательным требованием является использование совместимых балластов с CAN-BUS декодером, которые эмулируют нагрузку галогенной лампы. Без этого система интерпретирует низкое энергопотребление ксенона как обрыв цепи, активируя аварийные режимы. Также необходимо исключить прямое вмешательство в заводскую проводку – все соединения выполняются через разъёмы-посредники.
Ключевые требования при монтаже
- Применение декодера CAN-BUS:
Установка блоков согласования, преобразующих сигналы ксеноновых компонентов в "понятный" для бортового компьютера формат. - Диагностика перед установкой:
Считывание кодов ошибок OBD2 для выявления существующих неполадок цепи освещения. - Физическая изоляция проводки:
Защита кабелей от вибрации, влаги и контакта с движущимися частями рулевого механизма.
Особое внимание уделите полярности подключения декодера – обратное соединение выводит электронику из строя. После монтажа обязательна калибровка угла наклона фар: слепящий эффект ксенона недопустим и нарушает ПДД. Тестируйте работу системы при включённом зажигании, проверяя реакцию бортового компьютера на всех режимах (ближний/дальний свет, аварийная сигнализация).
Пошаговая инструкция по замене лампы D2R
Замена ксеноновой лампы D2R требует аккуратности и соблюдения мер безопасности. Работы выполняются при выключенном зажигании и остывшей оптике во избежание ожогов или удара током.
Подготовьте новые лампы D2R в заводской упаковке, защитные перчатки и чистую ветошь. Избегайте касания кварцевой колбы пальцами – жировые следы приводят к локальному перегреву и разрушению лампы.
Порядок действий
- Отсоедините клеммы АКБ для обесточивания бортовой сети
- Снимите защитный кожух фары, открутив фиксирующие винты или отстегнув клипсы
- Отсоедините высоковольтный разъем от цоколя лампы, нажав на фиксатор
- Освободите пружинный фиксатор, удерживающий лампу в посадочном гнезде
- Извлеките перегоревшую лампу, взявшись только за металлический цоколь
- Протрите колбу новой лампы безворсовой салфеткой с изопропиловым спиртом при случайном касании
- Установите лампу в гнездо, совместив пазы цоколя с направляющими фары
- Зафиксируйте пружинным замком до характерного щелчка
- Наденьте высоковольтный разъем до полной посадки
- Проверьте работу фары после подключения АКБ и включения зажигания
- Установите защитный кожух на штатное место
После замены выполните корректировку угла наклона фар согласно техническим требованиям производителя. Избегайте установки ламп с поврежденной колбой или неоригинальных аналогов – это может вызвать ошибки в блоке управления или неравномерное светораспределение.
Сравнение стоимости владения с аналогами
При выборе автомобильных ламп критически важно оценивать не только цену покупки, но и совокупные расходы на весь срок эксплуатации. Ключевыми факторами являются ресурс изделия, частота замен и совместимость с электрооборудованием автомобиля.
Сравнительный анализ показывает, что экономия на начальном этапе при покупке дешевых аналогов часто оборачивается дополнительными затратами в долгосрочной перспективе. Рассмотрим детализацию расходов для разных типов ламп при эксплуатации в течение 5 лет.
Расчет суммарных затрат за 5 лет
| Тип лампы | Цена за пару (руб.) | Срок службы (часы) | Требуемое кол-во замен | Суммарные затраты (руб.) |
|---|---|---|---|---|
| D2R (качественный ксенон) | 6 000 | 2 500 | 0 | 6 000 |
| Бюджетный ксенон | 3 500 | 800 | 2 | 10 500 |
| LED (под цоколь D2R) | 12 000 | 5 000 | 0 | 12 000 |
| Галогенные (с переделкой фары) | 1 500 | 500 | 4 | 7 500 |
Качественные ксеноновые лампы D2R демонстрируют преимущества по совокупной стоимости владения благодаря:
- Минимальному количеству замен за счет высокого ресурса работы
- Сохранению стабильного светового потока на протяжении всего срока службы
- Отсутствию необходимости модификации штатной проводки
- Оптимальному соотношению цены и долговечности
Экономия на начальном этапе при выборе бюджетных аналогов нивелируется частыми заменами и рисками повреждения электросистемы. Светодиодные решения, несмотря на заявленный ресурс, требуют значительных первоначальных вложений и не всегда обеспечивают корректную работу в штатных ксеноновых фарах.
Функциональные преимущества для дальнего света
Ксеноновые лампы D2R обеспечивают исключительную эффективность при использовании в режиме дальнего света благодаря принципиальным отличиям в технологии генерации света. В отличие от галогенных аналогoв, где свет создаётся раскалённой вольфрамовой нитью, в ксеноне свечение возникает в электрической дуге между электродами внутри колбы, заполненной инертным газом.
Данный метод обеспечивает качественное превосходство по ключевым параметрам, критически важным для освещения дорожного полотна на больших дистанциях. Основные эксплуатационные преимущества выражаются в следующих аспектах:
Ключевые характеристики освещения
При активации дальнего света лампа D2R демонстрирует:
- Увеличенную светоотдачу – до 3200 люмен против 1500 люмен у галогенных ламп
- Температуру света 4200K – оптимальный баланс между яркостью и контрастностью
- Сниженное энергопотребление – 35Вт против 55-65Вт у традиционных решений
Преимущества для водителя
- Удвоенная дистанция освещения – до 200 метров против 100-120 метров у галогенок
- Чёткое определение объектов – спектр света максимально приближен к солнечному
- Отсутствие ослепления встречного потока – резкая граница светотеневой линии
- Стабильность работы – нет деградации яркости в течение срока службы
| Параметр | D2R (ксенон) | H7 (галоген) |
|---|---|---|
| Дальность луча | 190-220 м | 100-130 м |
| Ресурс работы | 2500-3000 часов | 400-600 часов |
| Время полного розжига | 3-5 секунд | Мгновенно |
Совокупность характеристик обеспечивает принципиально иной уровень контроля дорожной ситуации на скоростных трассах. Интенсивный световой поток равномерной структуры минимизирует "слепые зоны" и позволяет своевременно идентифицировать препятствия за пределами стандартной дистанции торможения.
Особое значение имеет устойчивость светопотока к вибрациям – дуговой разряд не подвержен инерционности накаливания, что исключает мерцание на неровных покрытиях. Это гарантирует постоянную эффективность дальнего света в любых дорожных условиях.
Влияние качества лампы на безопасность движения
Качество ксеноновой лампы D2R напрямую определяет чёткость освещения дорожного полотна. Дешёвые аналоги с нестабильной цветовой температурой (ниже 3000K или выше 6000K) создают опасные блики, снижают контрастность в дождь или туман и искажают восприятие препятствий. Несоответствие заводским стандартам светового пучка рассеивает луч, ослепляя встречных водителей и сокращая полезную зону освещения на 40-60%.
Низкосортные газонаполненные колбы подвержены деградации люминофора уже после 200 часов работы, что вызывает мерцание и неравномерную цветопередачу. Такие лампы провоцируют "эффект туннеля" – сужение периферийного зрения водителя из-за резкого падения яркости по краям светового пятна. Отказ лампы при движении на высокой скорости в темноте многократно увеличивает риск ДТП из-за полной потери ориентации.
Критичные параметры надёжности
- Герметичность колбы: Микропротечки газа в контрафакте снижают светоотдачу на 30% за 3 месяца
- Точность позиционирования электродов: Сдвиг на 0.1 мм вызывает асимметрию ближнего/дальнего света
- Качество кварцевого стекла: Дешёвые аналоги желтеют от УФ-излучения, блокируя до 50% света
| Параметр | Оригинал D2R | Контрафакт | Риск для безопасности |
|---|---|---|---|
| Срок службы | 2500-4000 часов | 300-800 часов | Внезапный отказ в движении |
| Погрешность цветности | ±100K | До ±1500K | Искажение цветов дорожных знаков |
| Сопротивление дуги | Стабильное (±0.1Ω) | Колебания до ±2Ω | Мерцание, утомляющее зрение |
Сертифицированные лампы D2R проходят многоступенчатый контроль герметичности и светового потока, исключая слепящие зоны в паттерне освещения. Их спектр соответствует требованиям ECE R99, обеспечивая естественную цветопередачу для идентификации пешеходов на расстоянии до 120 метров. Инженерные допуски на отклонение электродов не превышают 5 микрон – это гарантирует совместимость с фокусирующей оптикой рефлектора.
- Этап производства: Лазерная сварка корпуса в инертной среде
- Тестирование: 48-часовая прогонка с циклами включения/выключения
- Маркировка Наличие кода соответствия OEM (пример: PHILIPS 85122)
Будущее технологии D2R в автомобильной индустрии
Технология D2R продолжает удерживать нишу в премиальном сегменте благодаря превосходной светоотдаче и надёжности, но её позиции постепенно оспариваются новыми решениями. Производители оптимизируют конструкцию ламп для повышения КПД и ресурса, одновременно снижая производственные издержки.
Эволюция D2R идёт по пути интеграции "умных" функций: датчики износа автоматически сигнализируют о замене, а адаптивные системы корректируют световой пучок в реальном времени. Однако ключевым трендом остаётся гибридизация – комбинирование ксеноновых элементов с LED-модулями для достижения эталонной цветовой температуры.
Основные векторы развития
- Экологичность: замена ртути в газовой смеси на экосоставы без потери эффективности
- Унификация: стандартизация цоколей для кросс-модельной совместимости
- Синергия с автопилотами: улучшенное взаимодействие с камерами ночного видения
| Вызовы | Инновации |
| Конкуренция с матричным LED | Нано-покрытия колб для защиты от УФ |
| Сложность утилизации | Биоразлагаемые компоненты корпуса |
- Поэтапный переход на безэлектродные версии с индукционным розжигом
- Внедрение самоочищающихся кварцевых линз с гидрофобным слоем
- Разработка "цифровых двойников" для прогнозирования остаточного ресурса
Список источников
Для подготовки материала о ксеноновых лампах D2R использовались специализированные технические ресурсы и отраслевые публикации. Основное внимание уделялось сравнительным характеристикам, эксплуатационным особенностям и нормативным требованиям.
Ключевые источники включают исследования светотехнических параметров, отзывы экспертов по автомобильному освещению и официальные стандарты безопасности. Анализ проводился на основе актуальных данных о световой эффективности и сроке службы компонентов.
Техническая литература и стандарты
- ГОСТ Р 41.99-99 «Единообразные предписания, касающиеся официального утверждения газоразрядных источников света»
- Федотов Г.Я. «Автомобильные системы освещения: принципы проектирования и эксплуатации»
- Технический регламент Таможенного союза ТР ТС 018/2011 «О безопасности колесных транспортных средств»
Профессиональные ресурсы
- Журнал «Автосвет: технологии и компоненты» (архивные выпуски 2020-2023 гг.)
- Материалы научно-практической конференции «Современные автомобильные осветительные системы»
- Отчеты испытательных лабораторий DEKRA и TÜV Rheinland по тестированию ксеноновых ламп
Производители и тесты
- Каталоги и технические бюллетени компаний Osram, Philips Automotive, Koito
- Сравнительные исследования светового потока ламп D2R/D2S (журнал «За рулём», спецвыпуск «Автооптика»)
- Методические рекомендации VALEO по установке газоразрядных ламп
