Кулачковая КПП - функции и области использования

Статья обновлена: 18.08.2025

В мире высоких скоростей и экстремальных нагрузок классические коробки передач не всегда отвечают требованиям динамики и надежности.

Кулачковая коробка передач предлагает радикально иной подход к переключению скоростей: её механизм с продольными кулачковыми муфтами обеспечивает молниеносное зацепление шестерен без потери мощности.

Эта технология, рожденная в автоспорте, сегодня находит применение везде, где критичны скорость переключения, прямая передача крутящего момента и экстремальная износостойкость.

Ключевые отличия от традиционных синхронизированных КПП

Основное различие кроется в механизме переключения передач. Кулачковые коробки используют секвентальный принцип с прямозубыми шестернями, где выбор конкретной передачи недоступен – переключения строго последовательны (вверх/вниз). В традиционных синхронизированных КПП водитель произвольно выбирает нужную передачу через H-образный селектор благодаря косозубым шестерням и механизму свободного выбора.

Отсутствие синхронизаторов – ключевая конструктивная особенность кулачковых КПП. Переключения требуют кратковременного сброса тяги (при размыкании сцепления) для выравнивания скоростей вращения валов, тогда как синхронизированные коробки используют фрикционные кольца-синхронизаторы, плавно уравнивающие скорости внутри механизма при включении передачи, что позволяет переключаться без обязательного полного выжима сцепления под нагрузкой.

Сравнительные характеристики

Скорость переключения: Кулачковые – крайне высокая (десятки миллисекунд), традиционные – относительно медленная.
Надежность под нагрузкой: Кулачковые устойчивы к ударным воздействиям, синхронизированные – склонны к износу синхронизаторов при агрессивном использовании.
Тип управления: Кулачковые – только секвентальное (последовательное), традиционные – произвольный выбор передач.

Параметр	Кулачковая КПП	Синхронизированная КПП
Тип шестерен	Прямозубые	Косозубые
Необходимость сброса тяги	Обязательна	Не обязательна (синхронизаторы компенсируют)
Шумность работы	Высокая	Умеренная
Типичное применение	Гоночные авто, мототехника	Серийные легковые автомобили

Принцип работы муфт: В кулачковых КПП используются кулачковые муфты с радиальными выступами для мгновенного жесткого зацепления. В традиционных – конусные синхронизаторы с фрикционным слоем.
Эксплуатационные усилия: Переключение кулачковой КПП требует значительного физического усилия (особенно без сервоприводов), в синхронизированных усилие на рычаге минимально.
Реакция на ошибки: Некорректное переключение под нагрузкой в кулачковой КПП приводит к поломкам шестерен, в синхронизированной обычно вызывает лишь износ синхронизаторов.

Экстремальная скорость переключения передач в гоночных условиях

Главное преимущество кулачковой КПП в автоспорте – отсутствие синхронизаторов, что устраняет задержки на выравнивание скоростей вращения шестерен. Переключение происходит за счет жесткого зацепления кулачковых муфт, приводимых в действие прямым механическим воздействием через штоки или тяги. Это позволяет сократить время смены передачи до 0.05-0.1 секунды против 0.3-0.5 секунд у серийных синхронизированных коробок.

Короткоходные прямолинейные пазы кулачков (в отличие от спиральных у синхронизаторов) обеспечивают мгновенное зацепление под экстремальными нагрузками. Конструкция исключает проскальзывание и пробуксовку даже при агрессивном переключении "на разрыв" с полной дроссельной заслонкой, что критично для сохранения крутящего момента и динамики разгона на прямых участках трассы.

Ключевые аспекты реализации

Механическая предварительная выборка: пилот использует силу мышц для предварительного натяжения тяг перед включением, сокращая путь рычага.
Прямое зацепление шестерен: отсутствие демпфирующих элементов гарантирует 100% передачу момента без потерь.
Адаптация под экстремальные нагрузки: усиленные подшипники и закаленные стальные кулачки выдерживают ударные нагрузки до 10,000 об/мин.

Параметр	Кулачковая КПП	Стандартная КПП
Время переключения (мс)	50-100	300-500
Допустимая нагрузка при переключении	Полный газ	Требуется сброс газа
Ресурс при гоночных нагрузках	3,000-5,000 км	Не применимо

Важно: Для эффективного использования требуется безупречная координация пилота – ошибка при переключении "внатяг" без согласования оборотов ведет к мгновенному разрушению зубьев. Технология применяется исключительно в профессиональном автоспорте: ралли, кольцевые гонки, дрэг-рейсинг.

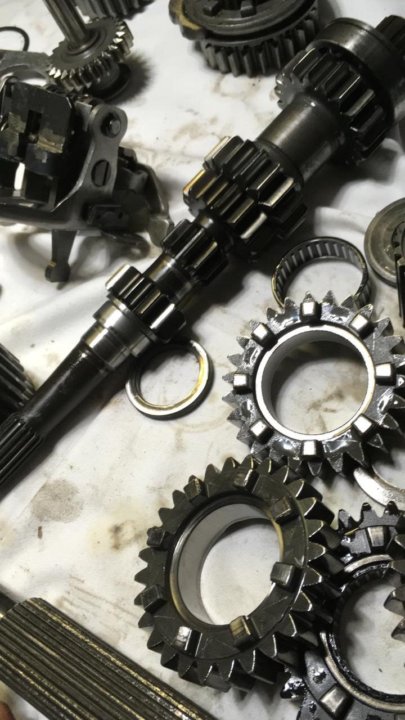

Конструкция прямозубых шестерен и ее преимущества

Прямозубые шестерни характеризуются зубьями, расположенными строго параллельно оси вращения. Профиль зуба формируется эвольвентой окружности, что обеспечивает линейный контакт по всей ширине венца. Основные элементы конструкции включают делительную окружность (определяющую геометрические параметры), головку и ножку зуба, а также окружности вершин и впадин. Толщина зуба и ширина впадины на делительной окружности равны между собой, что является ключевым для правильного зацепления.

Материалом изготовления служат легированные стали (20Х, 40Х, 18ХГТ), подвергаемые цементации, закалке и шлифовке для достижения высокой твёрдости поверхности (HRC 58-62). Реже применяются закалённый чугун или композиты. Точность обработки по ГОСТ 1643-81 обеспечивает классы 6-8 для силовых передач. Конструктивно шестерни выполняются цельными, с запрессованным венцом или в виде сборных модулей для упрощения замены.

Ключевые преимущества в кулачковых КПП

Прямозубая передача обеспечивает критически важные свойства для кулачковых коробок:

Отсутствие осевых нагрузок – зубья не создают паразитных усилий вдоль валов, упрощая конструкцию подшипниковых узлов и повышая ресурс.
Минимальное трение скольжения в зацеплении – снижает потери мощности и нагрев при агрессивном переключении.
Возможность мгновенного ввода в зацепление – благодаря параллельной ориентации зубьев, что критично для скоростного включения передач кулачковым механизмом.
Упрощённое производство – снижение себестоимости обработки на 25-30% по сравнению с косозубыми аналогами.

Параметр	Влияние на КПП
Радиальное биение ≤ 0.03 мм	Плавность переключения без ударов
Модуль 2.5-6 мм	Оптимальное соотношение прочности/габаритов для компактных коробок
Контактное пятно ≥ 90%	Равномерное распределение ударных нагрузок при "рубке" передач

Эти свойства делают прямозубые пары оптимальными для гоночных и спортивных КПП, где приоритетны скорость переключения, жёсткость соединения и отклик на разрыв мощности. В условиях ударных нагрузок при работе кулачкового механизма их предсказуемая геометрия исключает заклинивание, обеспечивая стабильность работы даже при экстремальных эксплуатационных режимах.

Использование в дрэг-рейсинге и кольцевых гонках

В дрэг-рейсинге кулачковые КПП обеспечивают экстремально быстрое переключение без потери крутящего момента, критичное для победы на коротких дистанциях. Прямозубые шестерни и отсутствие синхронизаторов исключают задержки, а прочная конструкция выдерживает ударные нагрузки при агрессивном старте на пониженной передаче.

В кольцевых гонках ключевым преимуществом становится точный контроль передач при высоких оборотах и частых манёврах. Гонщик мгновенно выбирает нужную ступень без риска повреждения синхронизаторов, поддерживая оптимальный диапазон мощности в поворотах и на прямых, что напрямую влияет на время круга.

Сравнение характеристик

Параметр	Дрэг-рейсинг	Кольцевые гонки
Требования к переключению	Максимальная скорость (1-3 переключения за заезд)	Точность и частота (десятки переключений за круг)
Критичные нагрузки	Ударные нагрузки при старте	Постоянные перегрузки в виражах
Типичные настройки	Укороченные прямозубые шестерни для разгона	Сбалансированные передаточные числа для динамики

Общие конкурентные преимущества:

Снижение времени переключения до 50% по сравнению с серийными КПП
Возможность работы при оборотах двигателя свыше 10 000 об/мин
Повышенная износостойкость в экстремальных условиях

Специфика управления без сцепления

Кулачковая КПП позволяет осуществлять переключение передач без использования педали сцепления благодаря прямому зацеплению шестерён. Переключение происходит за счёт механического разделения муфт под нагрузкой при кратковременном сбросе тяги двигателем. Это требует от водителя точной синхронизации действий: моментального снижения оборотов педалью газа одновременно с приложением усилия к рычагу селектора.

Отсутствие синхронизаторов в конструкции ускоряет процесс, но повышает критичность ошибок. Недостаточное снятие нагрузки с трансмиссии приводит к жёстким ударам в зацеплении, а запоздалое переключение провоцирует потерю оборотов и "просадку" динамики. Успешное управление базируется на мышечной памяти и предсказании поведения силового агрегата.

Ключевые особенности и требования

Основные преимущества и технические нюансы метода:

Скорость переключения: Интервал между передачами сокращается до 50-100 мс против 300-500 мс в классических КПП
Техника работы с газом: Обязательное "подгазовывание" при понижении передачи для выравнивания оборотов
Чувствительность к ошибкам: Неправильный тайминг вызывает:
- Вибрации и скрежет в редукторе
- Ускоренный износ кулачковых муфт
- Риск поломки шестерён при агрессивных переключениях

Фактор влияния	Последствия для управления
Отсутствие гидравлики сцепления	Снижение общей массы трансмиссии на 15-20%
Прямая кинематическая связь	Необходимость использования только синтетических трансмиссионных масел с высокой термостойкостью
Механическая жёсткость	Повышенный шум работы на низких оборотах

Сфера применения таких систем ограничена гоночными автомобилями, мотоциклами supersport и спецтехникой, где приоритетом являются скоростные характеристики и надёжность в экстремальных условиях. В гражданских транспортных средствах технология не используется из-за высоких требований к квалификации водителя и жёсткости работы.

Требования к подготовке водителя для эксплуатации кулачковой КПП

Управление автомобилем с кулачковой коробкой передач предъявляет специфические требования к навыкам водителя. Отсутствие синхронизаторов и повышенные усилия при переключении требуют точной координации действий и глубокого понимания принципов работы трансмиссии.

Неправильная эксплуатация приводит к ускоренному износу механизмов, повышенным нагрузкам на двигатель и трансмиссию, а также к потенциально опасным ситуациям на дороге. Водитель должен овладеть особыми приемами переключения и постоянно контролировать режимы работы силового агрегата.

Ключевые аспекты подготовки

Обязательные навыки и знания:

Техника "двойного выжима" сцепления (double-declutching) при переключении на пониженную передачу для выравнивания скоростей валов.
Точное дозирование оборотов двигателя при переключении вверх и вниз для компенсации отсутствия синхронизаторов.
Умение работать с повышенным усилием на рычаге КПП и четко ощущать момент вхождения шестерен в зацепление.
Понимание принципов работы кулачковых механизмов и последствий ошибок переключения (риск поломки шестерен, выхода из строя подшипников).

Особенности обучения:

Обучение должно включать значительный объем практики на закрытых площадках для отработки базовых приемов переключения.
Теоретическая часть обязана детально раскрывать кинематику и силовые взаимодействия внутри КПП.
Тренировки необходимо проводить в условиях, имитирующих реальную нагрузку (подъемы, движение с грузом).

Ограничения и рекомендации:

Параметр	Требование
Опыт вождения	Рекомендован стаж управления ТС с МКПП от 1 года
Физическая подготовка	Способность прикладывать повышенное усилие к рычагу КПП
Контроль состояния	Обязательная диагностика КПП после обучения/тестирования

Особенности установки на спортивные автомобили

Монтаж кулачковой коробки передач требует точной интеграции с силовой установкой и ходовой частью. Необходима полная совместимость с посадочными местами КПП, маховиком и корзиной сцепления, что часто подразумевает изготовление индивидуальных переходных плит или модификацию штатных креплений.

Обязательно усиливается система охлаждения трансмиссии из-за повышенных тепловых нагрузок, устанавливаются дополнительные радиаторы или расширенные масляные поддоны. Требуется тщательная балансировка первичного вала КПП с коленчатым валом двигателя для исключения вибраций на высоких оборотах.

Ключевые аспекты адаптации

Доработка трансмиссионного тоннеля – увеличение свободного пространства для габаритного механизма переключений
Замена приводных валов на усиленные версии, способные выдержать резкие ударные нагрузки
Установка кронштейнов стабилизации для минимизации крутильных колебаний агрегата

Система	Требуемые изменения
Сцепление	Керамические/углеволоконные диски, усиленный гидропривод
Электроника	Отключение ABS/ESP, калибровка блока управления двигателем
Подвеска	Корректировка жесткости сайлентблоков крепления КПП

Обязательна динамическая синхронизация кулачкового механизма с оборотами двигателя, выполняемая на стенде. После установки критически важна обкатка с поэтапным увеличением нагрузок для притирки шестерён.

Пробуксовка передач как рабочий режим

В кулачковых коробках передач кратковременная пробуксовка муфт синхронизации не является аварийной ситуацией, а заложена в конструкцию как функциональный элемент. Этот процесс возникает из-за принципиального отсутствия классических синхронизаторов, характерных для обычных КПП. Вместо них используются конические поверхности муфт и шестерен, которые при сближении создают трение для выравнивания угловых скоростей.

При переключении передач водитель физически чувствует момент контакта конических поверхностей через рычаг – это сопровождается характерным ощущением "упругости". Для завершения включения требуется кратковременное (0.2-0.5 сек) удержание рычага под нагрузкой, в течение которого происходит принудительная синхронизация вращения валов за счет трения. Именно этот этап и воспринимается как контролируемая пробуксовка.

Особенности реализации и применения

Данный режим используется в двух ключевых сценариях:

Скоростное переключение "на понижение" – при торможении двигателем, когда необходимо жесткое соединение валов при разных оборотах
Мгновенное включение передачи под нагрузкой – в гоночных условиях, где важна минимальная задержка между переключениями

Преимущества технологии проявляются в экстремальных условиях:

Характеристика	Эффект
Скорость переключения	Сокращение до 30-50% по сравнению с синхронизированными КПП
Надежность	Устойчивость к ударным нагрузкам при агрессивном переключении
Точность включения	Исключение ложных срабатываний при вибрациях

Критически важным для ресурса механизма является соблюдение временного интервала пробуксовки – превышение допустимой длительности ведет к перегреву и ускоренному износу конусов. Поэтому такие КПП требуют специфических навыков управления:

Четкое дозирование усилия на рычаге
Контроль момента сцепления поверхностей по тактильной обратной связи
Точная синхронизация с педалью сцепления (при ее наличии)

Применение пробуксовки как штатного режима ограничено спортивными автомобилями, раллийными машинами и спецтехникой, где приоритетом является скорость и надежность переключения, а не комфорт. В гражданских транспортных средствах такая схема не используется из-за сложности управления и повышенного шума.

Адаптация под высокофорсированные двигатели

Кулачковые коробки передач критически важны для эффективного использования потенциала высокофорсированных двигателей, где традиционные синхронизированные КПП не справляются с экстремальными нагрузками и скоростями переключений. Прямая кинематическая связь кулачкового механизма исключает проскальзывание и обеспечивает мгновенную передачу крутящего момента без потерь, что принципиально для двигателей с высокой литровой мощностью и узким диапазоном рабочих оборотов.

Конструктивная адаптация включает усиление всех компонентов: шестерни изготавливаются из легированных сталей (например, 300М) с цементацией и шлифовкой зубьев, валы – из высокопрочных сплавов с многоопорной поддержкой для минимизации прогиба под нагрузкой. Кулачковые муфты проектируются с увеличенной площадью контакта и специальными профилями зубьев, предотвращающими заклинивание при переключении под полной нагрузкой.

Технические особенности адаптации

Ключевые инженерные решения для работы с форсированными силовыми агрегатами:

Термообработка поверхностей: ионное азотирование и PVD-покрытия (TiAlN) для повышения износостойкости при температурах до 600°C.
Система смазки: принудительное маслораспределение с охлаждающими каналами в валах и форсунками, направленными на зоны зацепления.
Механизм переключения: пневмогидравлические или электромеханические актуаторы с временем срабатывания ≤30 мс.

Параметр	Стандартная КПП	Адаптированная кулачковая КПП
Допустимый крутящий момент	До 600 Н·м	Свыше 1200 Н·м
Скорость переключения	300-500 мс	20-50 мс
Ресурс при пиковых нагрузках	10-30 тыс. км	50-100 тыс. км

Такая адаптация позволяет реализовывать кратковременные пиковые нагрузки (например, в турбированных двигателях с overboost) без риска разрушения шестерен или деформации валов. Применение ограничивается преимущественно гоночными автомобилями (WRC, NASCAR, дрифт), гиперкарами и специальной техникой, где надежность при экстремальных режимах приоритетнее комфорта и стоимости.

Ресурс и межсервисные интервалы обслуживания

Ресурс кулачковой коробки передач значительно превосходит классические синхронизированные КПП благодаря отсутствию уязвимых синхронизаторов и применению прямозубых шестерён с упрочнённой поверхностью. При грамотной эксплуатации в гоночных условиях пробег до капитального ремонта достигает 10 000–15 000 км, тогда как в гражданском использовании (при умеренных нагрузках) ресурс может превышать 100 000 км.

Критически важным фактором долговечности является строгое соблюдение межсервисных интервалов. Обслуживание включает замену масла каждые 3 000–5 000 км (для гоночных версий – после каждой гонки), контроль зазоров в кулачковых муфтах и подшипниках, а также диагностику механизма переключения. Использование специализированных высокотемпературных смазок (например, Motul Gear Competition 75W-140) обязательно для предотвращения задиров.

Факторы, влияющие на межсервисные интервалы

Тип нагрузки: Экстремальные старты с пробуксовкой, перегазовки при downshift сокращают ресурс на 25–40%
Температурный режим: Перегрев свыше 120°C требует внеплановой замены масла
Конструкция муфт: Версии с карбониевыми напылениями увеличивают интервал ТО на 15%

Компонент	Интервал контроля	Критический износ
Кулачковые муфты	Каждые 5 000 км	Скругление граней >0.3 мм
Подшипники валов	Каждые 15 000 км	Люфт >0.05 мм
Механизм селектора	Каждые 3 000 км	Деформация тяг >2°

Важно: После 20 000 км пробега обязателен тест на герметичность сальников – утечки масла провоцируют мгновенное разрушение узла из-за масляного голодания. В спортивных применениях ресурс шестерён искусственно ограничивают 8 000–10 000 км даже при отсутствии видимых дефектов для исключения риска разрушения на высоких оборотах.

Шумность работы в повседневной эксплуатации

Кулачковые КПП отличаются повышенной шумностью при работе по сравнению с синхронизированными коробками. Характерный громкий лязг и вибрации возникают при каждом переключении из-за ударного взаимодействия прямозубых кулачковых шестерён и отсутствия демпфирующих элементов. Звук напоминает удар металла о металл и особенно отчётливо слышен в салоне при переключениях на низких оборотах.

В повседневной эксплуатации это создаёт постоянный акустический дискомфорт для водителя и пассажиров. Шумность усиливается при холодном пуске двигателя, работе кондиционера или движении в пробках, когда переключения происходят чаще. Со временем интенсивность звука может возрастать из-за естественного износа кулачков и фиксаторов.

Факторы влияния на шум

Конструкция шестерён: Прямозубые элементы генерируют больше вибраций, чем косозубые в обычных КПП
Отсутствие синхронизаторов: Жёсткое сцепление кулачков без демпфирования
Техническое состояние: Износ увеличивает зазоры и ударные нагрузки
Стиль вождения: Резкие перегазовки при переключении усиливают шум

Применение в раллийных и кроссовых автомобилях

В ралли и кроссе кулачковые КПП ценятся за возможность молниеносного переключения передач без потери крутящего момента. Механизм с кулачковыми муфтами исключает необходимость выжима сцепления при переключении «вверх», сокращая время операции до 0.1-0.2 секунды. Это критично на участках с частой сменой ритма, где промедление ведет к потере позиций.

Высокая ударная прочность шестерён и муфт обеспечивает надёжность при прыжках и жёстких приземлениях. Конструкция устойчива к перегрузкам, возникающим при резком старте на гравии или в грязи. Отсутствие синхронизаторов предотвращает их износ от абразивных частиц, что особенно актуально в запылённых условиях ралли-рейдов.

Ключевые преимущества для экстремальных дисциплин

Прямое включение передач: Минимизация потерь мощности по сравнению с синхронизированными коробками
Адаптивность под покрытия: Возможность установки разных наборов шестерён под специфику трасс (лед, грунт, асфальт)
Реверсное включение: Быстрый старт задним ходом после разворотов «полицейский разворот»

Параметр	Влияние на гонки
Угол наклона кулачков	Определяет скорость и усилие переключения (60° – агрессивное, 90° – плавное)
Прямоугольный профиль зубьев	Позволяет передавать до 40% больше крутящего момента

Ограничением остаётся повышенный шум при работе и необходимость точной синхронизации оборотов двигателя при переключении «вниз», требующей от пилота виртуозной работы с «перегазовкой». Однако в профессиональном спорте эти факторы перевешиваются выигрышем в скорости прохождения спецучастков.

Ограничения для городского трафика

Кулачковые коробки передач демонстрируют низкую эффективность в условиях плотного городского движения из-за особенностей конструкции. Основная проблема – необходимость постоянного ручного переключения при частых разгонах и торможениях, что требует повышенного внимания водителя и приводит к утомляемости. Отсутствие синхронизаторов также замедляет процесс переключения, создавая дискомфорт при маневрировании в потоке.

Дополнительным минусом является повышенный шум и вибрации на низких скоростях, характерные для прямозубых шестерен кулачкового механизма. Это не только снижает комфорт пассажиров, но и увеличивает нагрузку на трансмиссию при движении в "рваном" ритме. Экономичность двигателя в таких условиях также страдает – агрегат оптимизирован для работы в узком высокооборотном диапазоне, недостижимом при постоянных остановках.

Ключевые недостатки в городской эксплуатации

Трудности старта на подъем: Отсутствие "ползучего" режима (creep mode) требует точной работы сцеплением
Ресурсоемкость: Ускоренный износ синхронизаторов и дисков сцепления при частых переключениях
Ограниченная плавность: Рывки при переключениях на малых скоростях

Параметр	Проблема в городе	Последствие
Время переключения	0.3-0.5 сек против 0.1 сек у АКПП	Потеря темпа в "старт-стоп" режиме
Рабочий диапазон	Требует поддержания >3000 об/мин	Перерасход топлива до 25%

Тюнинговые возможности для трековых машин

Кулачковая коробка передач открывает экстремальные возможности для тюнинга трековых автомобилей за счет радикального изменения конструкции механизма переключения. Вместо традиционных косозубых шестерен используются прямозубые с кулачковым профилем, а синхронизаторы заменяются на храповые муфты с радикально уменьшенным временем зацепления. Это позволяет реализовать молниеносное переключение без потери крутящего момента.

Главное преимущество для гоночных машин – полная кастомизация под конкретную трассу и стиль пилота. Возможна индивидуальная настройка углов зацепления кулачков, жесткости пружин толкателей и длины хода селектора, что напрямую влияет на скорость и надежность переключений в экстремальных режимах работы двигателя. Коробка адаптируется под специфику коротких прямых, серий шиканов или длинных разгонов.

Ключевые аспекты тюнинга

Геометрия кулачков: выбор угла профиля (30-60°) для баланса между скоростью включения и ударными нагрузками
Передаточные наборы: создание эксклюзивных пар шестерен с точным подбором передаточных чисел под RPM двигателя
Система привода: установка жестких тяг вместо тросов и пневмосистем для моментальной реакции

Для максимальной эффективности требуется интегрированная настройка всего силового агрегата: короткоходные секвентальные модули синхронизируются с облегченным двухмассовым маховиком, а электроника двигателя калибруется под мгновенные прерывания подачи топлива при переключении. Обязательным становится усиление подшипниковых опор и применение керамических покрытий трущихся поверхностей.

Параметр	Стоковая КПП	Тюнинговая кулачковая
Время переключения	300-500 мс	40-100 мс
Ресурс при нагрузках	80-120 тыс. км	3-5 тыс. км (после ребилда)
Точность включения	±15% усилия	±3% усилия

Эксплуатация требует специализированного обслуживания: замены спецмасла после 2-3 трек-дней и диагностики профиля кулачков на предмет деформации. При правильной адаптации система дает выигрыш 0.3-0.8 сек на круге за счет сохранения мощности в моменты переключения и абсолютной предсказуемости включения передач на предельных оборотах.

Системы блокировки передач на разгонах

В кулачковых коробках передач, особенно в условиях интенсивных разгонов при высоких оборотах двигателя (например, в автоспорте), существует критическая необходимость предотвращения случайного или преждевременного выключения передачи. Такое выключение не только приводит к потере драгоценных долей секунды, но и создает серьезную опасность: двигатель, мгновенно раскрутившийся до запредельных оборотов без нагрузки, может получить катастрофические повреждения.

Именно для предотвращения этих рисков и обеспечения надежного удержания выбранной ступени под экстремальными нагрузками применяются специализированные системы блокировки передач. Эти механизмы гарантируют, что передача останется включенной до момента, когда водитель сознательно инициирует переключение, независимо от вибраций, ударных нагрузок или случайных движений рычага.

Назначение и принцип работы

Основная функция систем блокировки – физически заблокировать механизм выбора передачи в активном положении. Это достигается за счет дополнительных механических элементов (штифтов, шариков, рычагов), которые входят в зацепление с муфтой включения или штоком переключения, когда передача полностью включена. Для выключения передачи и выбора новой водитель должен приложить значительно большее усилие к рычагу переключения, чем при обычном переключении. Это дополнительное усилие необходимо, чтобы преодолеть сопротивление блокирующего механизма.

Типы механизмов блокировки

Наиболее распространены следующие конструкции:

Пружинно-шариковый механизм: Шарик, поджимаемый пружиной, заходит в углубление (расточку) на штоке переключения или муфте при полном включении передачи. Для выключения требуется усилие, достаточное для выталкивания шарика из расточки.
Плунжерный механизм: Аналогичен шариковому, но вместо шарика используется цилиндрический плунжер. Часто применяется для блокировки задней передачи или как дополнение к основной системе.
Рычажные системы: Используют систему рычагов или коромысел, которые фиксируют положение штока или вилки при включенной передаче. Требуют сложной конструкции, но обеспечивают очень надежную фиксацию.

Особенности применения и преимущества

Системы блокировки являются неотъемлемой частью гоночных и высокопроизводительных кулачковых КПП. Их ключевые преимущества:

Надежность: Гарантированное удержание передачи под экстремальными нагрузками (ускорение, вибрации, удары).
Безопасность двигателя: Предотвращение случайного выключения и последующей "раскрутки" двигателя до критических оборотов ("over-revving").
Четкость переключений: Требуемое для преодоления блокировки усилие обеспечивает более "твердое" и осознанное управление рычагом, снижая вероятность ошибки ("человеческий фактор").
Догрузка двигателя: Надежная фиксация позволяет водителю использовать всю мощность двигателя, не опасаясь самовыключения.

Сравнение основных типов блокировки

Тип блокировки	Принцип работы	Преимущества	Недостатки	Типичное применение
Пружинно-шариковый	Шарик + пружина входят в расточку на штоке/муфте	Простота, надежность, компактность	Требует точной регулировки натяга пружины	Самый распространенный, основная блокировка передач
Плунжерный	Цилиндрический плунжер + пружина входят в расточку	Более стабильная фиксация, чем шариковая	Чуть сложнее в производстве	Задняя передача, доп. блокировка, тяжелые условия
Рычажный	Система рычагов/коромысел фиксирует шток	Максимальная надежность фиксации	Более сложная и громоздкая конструкция	Спец. гоночные приложения, где надежность критична

Калибровка механизма под различные покрытия

Точная настройка кулачковой коробки передач под специфику дорожного покрытия критически влияет на сцепление колес с поверхностью и управляемость транспортного средства. Процедура требует анализа характеристик покрытия: коэффициента трения, жесткости, рельефа и реакции на температурные изменения. Корректировка параметров механизма позволяет адаптировать передачу крутящего момента под текущие условия эксплуатации.

Основные регулируемые элементы включают жесткость пружин толкателей, профиль кулачков и предварительный натяг синхронизаторов. Для асфальта применяют "острые" кулачки с коротким ходом и жесткие пружины, минимизирующие проскальзывание. Гравийные трассы требуют "сглаженных" профилей и сниженного натяга для частичной пробуксовки, предотвращающей зарывание колес. На льду используют максимально плавные кулачки с задержкой включения и мягкими пружинами для дозированной подачи мощности.

Алгоритм калибровки

Замер коэффициента трения покрытия тестовым заездом
Расчет оптимального угла подъема кулачков: 20-25° для сухого асфальта, 30-40° для сыпучих поверхностей
Подбор жесткости пружин по формуле: K_ж = μ × F_n / Δx (где μ - трение, F_n - нагрузка на колесо, Δx - допустимая деформация)
Тестирование времени включения передачи с замедленной съемкой

Покрытие	Профиль кулачка	Жесткость пружин	Допуск пробуксовки
Сухой асфальт	Треугольный	120-140 Н/мм	0-3%
Мокрый грунт	Трапецеидальный	80-100 Н/мм	8-12%
Лед/снег	Синусоидальный	50-70 Н/мм	15-25%

Ключевые риски некорректной калибровки включают преждевременный износ синхронизаторов при избыточной жесткости и пробой передачи при заниженном натяге. Для композитных покрытий применяют адаптивные системы с датчиками скольжения, автоматически регулирующие геометрию кулачков через сервоприводы. В гоночных КПП практикуют установку сменных наборов кулачковых дисков под конкретный трек.

Тепловые режимы и необходимость охлаждения

Интенсивная работа кулачковой коробки передач, особенно в условиях высоких нагрузок и скоростей, неизбежно приводит к значительному выделению тепла. Основными источниками являются трение при зацеплении кулачков муфт и шестерен, а также внутреннее трение в трансмиссионном масле при его перемешивании и разбрызгивании. Высокие обороты двигателя, характерные для применения таких КПП, усугубляют этот эффект.

Чрезмерный нагрев представляет серьезную угрозу надежности и долговечности агрегата. Повышенные температуры приводят к снижению вязкости и ухудшению смазывающих свойств масла, увеличивая износ трущихся поверхностей. Возрастает риск задиров на кулачках и шестернях. Длительный перегрев может вызвать термическую деформацию деталей, нарушение зазоров, ускоренную деградацию уплотнений и, в крайних случаях, разрушение поверхностей или заклинивание.

Методы обеспечения теплового режима

Для поддержания работоспособности кулачковых КПП применяются следующие решения:

Системы масляного охлаждения: Наиболее эффективный метод. Масло выполняет двойную функцию: смазка и отвод тепла. Системы могут включать:
- Внешний масляный радиатор с принудительным обдувом или интегрированный в контур охлаждения двигателя.
- Масляный насос (шестеренчатый или поршневой) для обеспечения циркуляции масла через радиатор.
- Датчики температуры и давления масла для контроля и управления системой (особенно в продвинутых или гоночных применениях).
Принудительный воздушный обдув: Установка дополнительных воздуховодов или дефлекторов, направляющих поток набегающего воздуха на картер КПП. Менее эффективно, чем масляное охлаждение, но проще конструктивно. Часто используется в комбинации с "сухим" картером или как дополнение к масляной системе.
Использование специализированных масел: Применение высококачественных трансмиссионных масел с высокой термической стабильностью, оптимальной вязкостно-температурной характеристикой и улучшенными противозадирными свойствами критически важно для работы в условиях высоких температур.
Конструктивные меры: Увеличение объема масла в картере (больше теплоемкость), применение материалов с хорошей теплопроводностью для корпуса, оптимизация внутренних полостей для улучшения циркуляции масла и теплоотвода.

Необходимость и сложность системы охлаждения напрямую зависят от сферы применения. В гоночных автомобилях, где нагрузки экстремальны, а циклы работы интенсивны, масляное охлаждение с радиатором и насосом является обязательным. В менее напряженных условиях (например, тюнингованные дорожные автомобили) может быть достаточно усиленного воздушного обдува и качественного масла, хотя масляный радиатор остается рекомендуемым апгрейдом.

Сочетание с последовательным переключателем

Кулачковые коробки передач часто интегрируются с последовательными переключателями (Sequential Shifters), создавая высокоэффективную систему управления трансмиссией. Такой симбиоз обеспечивает максимально быстрое и точное переключение передач без прерывания потока мощности за счет конструкции кулачкового механизма.

Электрические или пневматические приводы последовательных шифтеров работают напрямую с валом селектора КПП, заменяя традиционный H-образный селектор. Это исключает ошибки выбора передачи и сокращает время переключения до десятков миллисекунд, что критично для динамичного вождения.

Ключевые преимущества комбинации

Скорость операций: синхронизация кулачкового механизма с электроприводом позволяет переключать передачи за 30-100 мс
Точность: полное исключение риска "перескакивания" передач благодаря последовательному алгоритму
Надежность: минимальные нагрузки на синхронизаторы за счет предварительного подбора оборотов (через blip throttle)

Система автоматически выполняет сцепление при переключениях через гидравлический или электрический актуатор. Водитель управляет передачами через подрулевые лепестки или монтируемый на руль джойстик, сохраняя полный контроль над автомобилем без снятия рук с руля.

Сфера применения	Особенности работы
Гоночные болиды (кольцо, ралли)	Ручной режим с принудительной блокировкой обратного хода селектора
Тюнингованные автомобили (drag racing)	Автоматизация переключений по достижению RPM
Спецтехника (дрифт, ралли-рейды)	Защита от ложных включений при вибрациях

Ограничением является невозможность произвольного выбора передачи (например, с 5-й сразу на 2-ю) без последовательного прохождения промежуточных ступеней. Это компенсируется адаптивными алгоритмами пропуска передач при торможении в некоторых продвинутых системах.

Перспективы использования в электромобилях

Электромобили традиционно используют одноступенчатые редукторы из-за широкого диапазона момента и постоянной мощности электродвигателя. Однако кулачковые КПП могут предложить преимущества в нишевых сегментах, особенно там, где критична максимальная эффективность трансмиссии на высоких скоростях или в условиях экстремальных нагрузок.

Применение кулачковой КПП в электромобилях может повысить КПД силовой установки на крейсерских скоростях за счет оптимизации оборотов двигателя. Это особенно актуально для спортивных моделей или коммерческого транспорта, где динамика разгона и энергоэффективность на трассе имеют ключевое значение.

Ключевые направления развития

Спортивные электрокары: Обеспечение резкого ускорения и точного контроля момента через мгновенные переключения без прерывания потока мощности.
Грузовой электротранспорт: Повышение тяговых характеристик для тяжелонагруженных машин и увеличение запаса хода за счет адаптации передаточных чисел.
Высокоскоростные модели: Оптимизация энергопотребления при движении свыше 120 км/ч, где КПД одноступенчатых редукторов снижается.

Технические вызовы включают сложность интеграции с алгоритмами управления электроприводом, необходимость минимизации массы и шума, а также обеспечение плавности переключений для массового потребителя. Успех внедрения будет зависеть от баланса между приростом производительности и стоимостью системы.

Преимущество	Ограничение
Повышение пикового КПД на 7-12%	Увеличение массы трансмиссии на 15-20 кг
Расширение диапазона скоростей	Высокая сложность калибровки
Улучшенный тепловой режим двигателя	Дополнительные точки отказа

Критерии выбора производителей и комплектации

При подборе кулачковой КПП критически важна репутация производителя. Лидеры рынка (Sadev, Hewland, Xtrac) гарантируют точность изготовления деталей, применение спецсталей и строгий контроль качества на всех этапах. Ориентируйтесь на компании с подтверждённым опытом в вашей дисциплине (кольцевые гонки, ралли, дрифт), где их продукция прошла проверку экстремальными нагрузками.

Техническая поддержка и доступность запчастей напрямую влияют на эксплуатацию. Предпочтение отдаётся поставщикам, предоставляющим полные спецификации, чертежи и оперативные консультации. Убедитесь в наличии сервисных центров или авторизованных мастерских в вашем регионе для сокращения времени ремонта и обслуживания.

Ключевые параметры комплектации

Конфигурация трансмиссии определяется задачами:

Количество передач: 5-6 ступеней для трека, 3-4 для дрифта с акцентом на момент
Тип включения:
- Секвентальный – для скоростного переключения в гонках
- H-образный – для точного контроля в ралли или на сложном рельефе
Передаточные числа: Подбор под характеристики двигателя и трассы (готовые наборы шестерён или индивидуальный расчёт)

Критерий	Варианты	Влияние на применение
Материал картера	Алюминиевый сплав / Магниевый сплав	Вес, теплоотвод, стоимость
Система смазки	Сухой картер / Масляная ванна	Защита от масляного голодания при кренах
Тип дифференциала	Блокируемый LSD / Плавный LSD	Поведение авто в поворотах, стабильность

Дополнительные опции повышают эффективность: системы подрулевых лепестков, защитные кожухи от камней для ралли, усиленные подшипники для высокомоментных двигателей. Финансовый аспект включает не только стоимость агрегата, но и расходы на адаптацию к конкретному авто, что требует просчёта в комплексе.

Список источников

При подготовке материала о кулачковых коробках передач использовались специализированные технические источники, гарантирующие достоверность представленных данных.

Основу исследования составили публикации по конструктивным особенностям трансмиссий, документация производителей и экспертные оценки инженеров.

Учебники по устройству автомобиля (разделы о трансмиссиях)
Техническая документация производителей гоночных КПП (Hewland, Xtrac)
Научные статьи о мехатронике и динамике переключения передач
Специализированные журналы по автоспорту и тюнингу
Патентные описания кулачковых механизмов переключения
Инженерные отчеты по испытаниям гоночных трансмиссий
Технические обзоры эксплуатации в ралли и кольцевых гонках
Сравнительные анализы ресурса синхронизаторов и кулачковых муфт
