Кулиса ВАЗ-2109 - регулировка, ремонт, замена

Статья обновлена: 18.08.2025

Корректная работа кулисы (рычага переключения передач) напрямую влияет на комфорт и безопасность управления автомобилем ВАЗ-2109. Со временем механизм изнашивается, появляется люфт, затрудненное включение скоростей или посторонние звуки.

В этой статье подробно рассмотрим диагностику неисправностей тяг привода КПП, регулировку хода рычага, ремонт изношенных элементов и полную замену кулисы своими силами.

Признаки неисправности кулисы переключения передач

Неисправность кулисы переключения передач на ВАЗ-2109 проявляется характерными симптомами, которые существенно затрудняют управление автомобилем. Игнорирование этих признаков может привести к полному отказу коробки передач или повреждению смежных узлов.

Своевременное выявление проблем позволяет избежать дорогостоящего ремонта трансмиссии и обеспечивает безопасность движения. Диагностировать неполадки можно по ряду внешних проявлений во время эксплуатации машины.

Основные симптомы

Затруднённое включение передач: Рычаг перемещается с повышенным усилием, "закусывает" в нейтральном положении или требует нескольких попыток для выбора скорости.
Ложные нейтрали: Передача самопроизвольно выбивается во время движения (особенно при разгоне или сбросе газа), сопровождаясь характерным хрустом.
Чрезмерный люфт рычага: Шток качается свободно в разные стороны (более 20-30 мм по периметру) даже при включённой передаче, сопровождается глухими стуками.
Звуковые аномалии: Посторонние шумы (скрежет, металлический лязг, гул) при переключении, усиливающиеся при нажатии на рычаг.
Некорректное положение рычага: Рычаг не возвращается в центральное положение после выключения передачи или требует неестественного угла наклона для включения нужной скорости.
Вибрации на рукоятке КПП: Отчётливая дрожь передаётся на рычаг переключения во время работы двигателя под нагрузкой.

Возможные последствия игнорирования

Ускоренный износ шестерён и синхронизаторов КПП из-за неполного включения передач.
Разрушение пластиковых втулок и шаровых опор кулисы с полной блокировкой переключений.
Обрыв тяг или деформация вилки выбора передач.
Повреждение штока выбора передач на коробке.

Симптом	Вероятная причина
Люфт рычага во всех положениях	Износ сферической втулки штока, разрушение пластиковой втулки сферы
Тугое включение только 1-2 передач	Деформация тяг кулисы, заедание троса (для модификаций с тросовым приводом)
Скрежет при включении задней передачи	Износ фиксатора штока, неправильная регулировка хода рычага

Инструменты для регулировки и ремонта кулисы ВАЗ-2109

Для качественного выполнения работ потребуется стандартный набор автомобильных инструментов. Доступ к кулисе осуществляется из салона и из подкапотного пространства, что определяет необходимость инструментов разного типа.

Отсутствие подходящего инструмента усложнит процесс и может привести к повреждению компонентов. Подготовьте всё заранее, включая средства для очистки резьбовых соединений.

Перечень необходимого инструментария

Инструмент	Назначение
Ключ рожковый или накидной 13 мм	Отворачивание гайки крепления кулисы к кузову
Торцовый ключ 13 мм с воротком	Демонтаж креплений в труднодоступных местах
Шестигранник 5 мм	Регулировка тяг кулисы и винта фиксации штока
Плоская отвёртка (средняя)	Фиксация регулировочных винтов при затяжке гаек
Крестовая отвёртка РН2	Демонтаж пластмассового кожуха кулисы
Пассатижи	Снятие стопорных колец и чехлов тяг
Молоток	Выбивание штифтов при замене втулок
Съёмник стопорных колец	Безопасное удаление пружинных стопоров
WD-40 или аналог	Обработка прикипевших резьбовых соединений
Смазка Литол-24	Обработка шарниров и втулок после сборки
Чистая ветошь	Удаление старой смазки и загрязнений

Подготовка автомобиля перед работами с кулисой

Установите автомобиль на ровную площадку с твердым покрытием. Затяните ручной стояночный тормоз до упора, а под задние колеса поместите противооткатные упоры (или крупные камни/деревянные бруски). Для полного исключения движения выберите первую передачу в механической коробке или положение «P» в автоматической.

Откройте капот и снимите отрицательную клемму с аккумуляторной батареи. Это предотвратит риск короткого замыкания при случайном контакте инструментов с проводкой. Убедитесь, что ключ зажигания извлечен из замка и все электроприборы выключены.

Обеспечение доступа к механизму кулисы

Демонтаж сиденья водителя:
- Отключите разъемы подогрева (при наличии), отодвинув фиксаторы
- Выкрутите 4 крепежные гайки ключом на 13 мм
- Аккуратно выньте сиденье из салона, избегая царапин на пластике
Снятие обивки тоннеля:
- Снимите пластиковую накладку рычага КПП (подденьте отверткой)
- Выкрутите саморезы крепления тоннеля крестовой отверткой
- Отсоедините разъемы прикуривателя и пепельницы
- Потяните обивку вверх для освобождения защелок

Финишная подготовка рабочей зоны: очистите металлические элементы кулисы и картера КПП от грязи металлической щеткой. Обработайте резьбовые соединения проникающей смазкой (WD-40 или аналог). Проверьте наличие всех необходимых инструментов:

Ключи	На 10, 13, 17 мм
Отвертки	Крестовая, плоская
Прочее	Пассатижи, молоток, ветошь

Снятие пластикового тоннеля для доступа к кулисе

Для доступа к механизму кулисы переключения передач ВАЗ-2109 необходимо демонтировать центральный пластиковый тоннель, скрывающий узел под обшивкой салона. Этот элемент крепится винтами и пластиковыми фиксаторами, а под ним расположены тяги и картер коробки передач. Работы выполняются из салона автомобиля при поднятом рычаге ручного тормоза.

Подготовьте инструменты: крестовую отвертку, торцовый ключ на 10, плоскогубцы и монтажную лопатку для аккуратного демонтажа пластиковых клипс. Рекомендуется заранее снять подлокотник (при наличии) и убрать коврики для свободного перемещения.

Пошаговая процедура демонтажа

Отключите провода от прикуривателя и габаритных ламп (если они проходят через тоннель).
Выкрутите 4 винта крестовой отверткой:
- Два спереди тоннеля (у основания педального узла)
- Два сзади (под заглушками возле рычага ручника)
Снимите пластиковые накладки рычага КПП:
1. Подденьте монтажной лопаткой нижний хромированный обод
2. Отщелкните верхнюю черную накладку с кнопкой переключения
Потяните тоннель вверх, начиная с задней части. Освободите клипсы по бокам, аккуратно поддевая их плоской отверткой.
Отведите тоннель назад, чтобы освободить пространство вокруг рычага КПП, после чего полностью извлеките деталь из салона.

Важно: При установке тоннеля обратно убедитесь, что все провода проложены без натяжения, а клипсы зафиксированы характерным щелчком.

Осмотр состояния механизма кулисы на предмет повреждений

Внимательно осмотрите весь доступный визуально узел кулисы, включая рычаги, тяги, втулки, пыльники, фиксаторы и места крепления. Ищите явные следы механических повреждений: трещины на металлических компонентах, погнутые рычаги или тяги, глубокие задиры на поверхностях трения.

Проверьте целостность защитных элементов: разрывы или отслоение резиновых пыльников шаровых опор и втулок, отсутствие стопорных колец или шплинтов. Убедитесь в надежности резьбовых соединений – контргайки должны быть затянуты, резьба на наконечниках не сорвана.

Ключевые элементы для диагностики:

Шарниры и втулки: Проверьте на наличие люфта. Зафиксируйте рычаги рукой и покачайте тяги в разных плоскостях – недопустим стук или чрезмерный свободный ход.
Резиновые втулки стабилизатора (если применимо): Осмотрите на предмет расслоения, разрывов или выдавливания смазки.
Корпус кулисы и посадочные места: Ищите трещины в корпусе, деформацию кронштейнов крепления к кузову, признаки коррозии, ослабления заклепок или болтов.
Пружина фиксатора: Убедитесь в ее наличии, целостности и правильной установке – она должна плотно прижимать фиксатор к штоку.

Особое внимание уделите состоянию пластиковых втулок внутри сферических шарниров тяг переключения – их износ или разрушение приводят к разбитому, нечеткому переключению передач.

Последовательность проверки на подъемнике/смотровой яме:

Зафиксируйте автомобиль стояночным тормозом и противооткатными упорами.
Попросите помощника поочередно переключать передачи (включая заднюю).
Наблюдайте за поведением узла кулисы: выявляйте подклинивания, чрезмерные перекосы, несоосность тяг, неестественные прогибы элементов.
Отметьте участки, где движение передается с задержкой или рывками.

Как определить люфт ручки переключения передач

Проверка выполняется на заглушенном двигателе с затянутым ручным тормозом. Переведите рычаг КПП в нейтральное положение и зафиксируйте его рукой.

Проверяйте люфт последовательно в двух плоскостях: сначала приложите усилие поперек хода рычага (влево-вправо), затем вдоль направления движения (вперед-назад). Обратите внимание на амплитуду свободного хода до начала сопротивления.

Критерии оценки

Допустимый люфт в любом направлении не должен превышать 10-15 мм. Превышение этих значений или характерный стук при покачивании свидетельствуют о неисправности. Основные причины:

Износ втулок штока кулисы
Деформация тяг или пальцев привода
Разрушение сферического шарнира наконечника кулисы
Ослабление крепления картера КПП к кузову

Для точной диагностики потребуется осмотр узла в смотровой яме. Проверьте целостность пыльников, отсутствие подтеков масла в местах соединений и состояние фиксирующих шплинтов.

Регулировка продольного люфта тяги кулисы

Для устранения избыточного продольного хода тяги кулисы на ВАЗ-2109 требуется регулировка контргайки и фиксирующей втулки. Процедура выполняется при снятом воздушном фильтре для обеспечения доступа к механизму переключения. Предварительно очистите резьбовые соединения от загрязнений и обработайте их проникающей смазкой для предотвращения закисания.

Поднимите автомобиль на подъемнике или установите на смотровую яму, зафиксировав колеса противооткатными упорами. Переключите рычаг КПП в нейтральное положение и проверьте текущую величину люфта, покачивая тягу рукой вдоль ее оси – допустимый зазор не должен превышать 1-2 мм. При превышении значения приступайте к регулировке.

Пошаговая процедура регулировки

Ослабьте контргайку на регулировочной муфте тяги кулисы с помощью ключа на 13.
Вращайте регулировочную муфту по часовой стрелке до момента устранения свободного хода, сохраняя легкое усилие вращения пальцами.
Удерживая муфту от проворачивания, затяните контргайку с моментом 16-23 Н·м.
Проверьте отсутствие заеданий при последовательном переключении всех передач (от 1-й до задней).

Если после регулировки передачи включаются туго или нечетко, ослабьте контргайку и проверните муфту против часовой стрелки на 1/4 оборота. Повторно затяните контргайку и выполните тестовый заезд. При сохранении проблем проверьте состояние втулок, пластиковой втулки штока КПП и шарниров тяги.

Параметр	Нормальное значение	Критическое значение
Продольный люфт тяги	0,5-1,5 мм	>2 мм
Момент затяжки контргайки	16-23 Н·м	Не менее 12 Н·м
Усилие вращения муфты	Свободное (руками)	Требуется инструмент

Настройка поперечного люфта штока кулисы

Поперечный люфт штока кулисы напрямую влияет на чёткость включения передач и требует регулировки при появлении ощутимого свободного хода ручки КПП влево-вправо. Избыточный зазор приводит к неполному включению скоростей, хрусту синхронизаторов и ускоренному износу деталей.

Для регулировки потребуется снять пластиковый кожух рычага переключения передач, обеспечив доступ к кулисному механизму. Проверьте состояние резиновых пыльников и сальников штока – их повреждение потребует замены перед выполнением настроек.

Порядок регулировки

Очистите резьбовые соединения штока и регулировочной гайки от загрязнений.
Ослабьте контргайку на штоке с помощью ключа на 13 мм.
Поворачивайте регулировочную гайку в нужном направлении:
- По часовой стрелке – уменьшение люфта
- Против часовой стрелки – увеличение зазора
Контролируйте усилие: оптимальный ход штока должен составлять 0.5-1 мм без закусывания.
Зафиксируйте положение регулировочной гайки, затянув контргайку с моментом 14-16 Н·м.

После регулировки проверьте работу КПП на заведённом двигателе, последовательно включая все передачи. Люфт ручки в поперечном направлении должен быть устранён, а перемещения – плавными, без провалов и сопротивления.

Параметр	Нормальное значение	Критическое значение
Ход штока кулисы	0.5-1 мм	Более 2 мм
Усилие поворота гайки	Плавное, без заеданий	Требует чрезмерных усилий

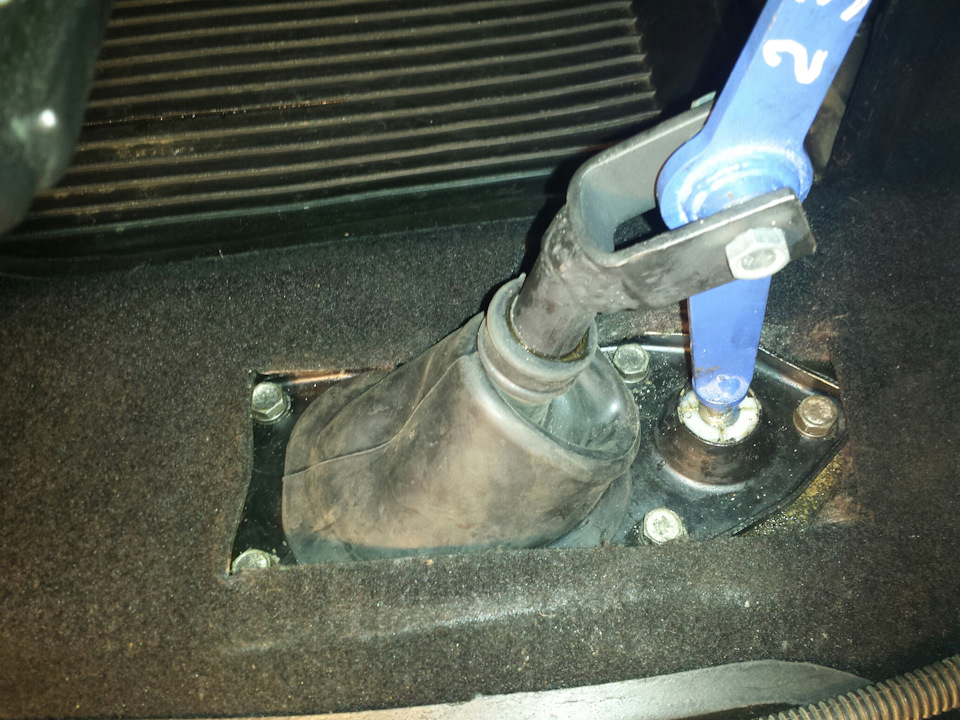

Проверка крепления картера кулисы к кузову

Ослабление болтов крепления картера кулисы – частая причина люфтов рычага переключения передач и посторонних шумов. Регулярная проверка этих соединений обязательна при любых работах с механизмом переключения, особенно после ремонта подвески или замены элементов кулисы.

Для доступа к точкам крепления потребуется демонтировать пластиковый тоннель в салоне автомобиля. Картер кулисы ВАЗ-2109 фиксируется к кузову тремя болтами: два расположены в передней части (ближе к двигателю), один – сзади (под рычагом КПП). Все крепежные элементы должны быть проверены на момент затяжки и отсутствие следов коррозии.

Порядок проверки и подтяжки

Очистка зоны: Удалите грязь и ржавчину с резьбовых соединений и прилегающих поверхностей кузова.
Визуальный осмотр: Убедитесь в отсутствии трещин на картере и ушках крепления кузова.
Контроль затяжки: Последовательно проверьте момент затяжки каждого болта динамометрическим ключом:
- Передние болты: 16-21 Н·м
- Задний болт: 13-16 Н·м
Дефектовка: Замените болты с сорванной резьбой или деформированные шайбы. Нанесите медную смазку на резьбу новых болтов.
Проверка демпфера: Удостоверьтесь, что резиновая подушка (демпфер) между картером и кузовом не разрушена и плотно прилегает.

Элемент	Рекомендуемый момент затяжки	Признаки неисправности
Передние болты	16-21 Н·м	Стук при разгоне/торможении
Задний болт	13-16 Н·м	Люфт рычага КПП в продольном направлении
Резиновый демпфер	Плотная посадка без зазоров	Вибрации на рукоятке КПП

Важно! После подтяжки обязательно проверьте ход рычага переключения на всех передачах. Заедания или увеличенный люфт указывают на неправильную сборку или необходимость регулировки тяг кулисы. Повторно проверьте момент затяжки после 500-700 км пробега.

Замена резинового чехла защитного кожуха

Поврежденный резиновый чехл (пыльник) кулисы приводит к попаданию грязи и влаги внутрь механизма, вызывая ускоренный износ тяг, втулок и вилки переключения передач. Своевременная замена защитного кожуха критически важна для сохранения четкости хода рычага КПП и предотвращения дорогостоящего ремонта коробки передач.

Перед началом работ подготовьте новый оригинальный или качественный аналоговый чехол, очиститель (бензин, WD-40), ветошь, отвертку с плоским жалом, плоскогубцы и силиконовую смазку. Автомобиль должен стоять на ровной площадке с затянутым ручным тормозом, рычаг переведен в нейтральное положение.

Последовательность работ

Демонтаж старого чехла:

Снимите пластмассовый декоративный кожух рычага КПП внутри салона, отщелкнув фиксаторы или выкрутив саморезы (в зависимости от модификации).
Очистите область кулисы от грязи ветошью с очистителем.
Аккуратно подденьте отверткой или плоскогубцами металлическое стопорное кольцо (или пластиковую скобу), фиксирующее край чехла на шаровом шарнире кулисы.
Снимите поврежденный чехол, отсоединив его нижнюю часть от платформы кулисы в моторном отсеке (обычно крепится на защелках или винтах).

Установка нового чехла:

Тщательно очистите посадочные места на шаровом шарнире и платформе кулисы от остатков старой смазки и загрязнений.
Нанесите тонкий слой силиконовой смазки на внутреннюю поверхность нового чехла и шаровую опору для облегчения скольжения и защиты резины.
Наденьте нижнюю часть чехла на платформу кулисы в моторном отсеке, убедившись в плотном прилегании по всему периметру. Закрепите штатными фиксаторами.
Равномерно натяните верхнюю часть чехла на шаровой шарнир рычага, избегая перекосов и замятий.
Установите стопорное кольцо (или скобу) в паз на шаровом шарнире, надежно зафиксировав край чехла. Проверьте отсутствие зазоров.

Проверка и завершение:

Несколько раз переключите передачи, убедившись в свободном ходе рычага без заеданий. Чехл должен оставаться неподвижным относительно шарнира и платформы, его резина не должна образовывать складок. Установите на место декоративный кожух салона.

Рекомендуется проверять состояние пыльника кулисы при каждом ТО. Использование неоригинальных чехлов низкого качества часто приводит к их быстрому растрескиванию.

Восстановление пружинного фиксатора штока кулисы

Пружинный фиксатор обеспечивает четкую фиксацию штока в нейтральном положении и предотвращает самопроизвольное выключение передач. При износе или деформации пружины возникают проблемы с переключением: хлюпанье, нечеткое попадание в передачу или выбивание скорости. Проверьте целостность пружины и её посадочного гнезда на штоке перед восстановлением.

Демонтируйте фиксатор через технологическое отверстие в картере коробки передач, предварительно сняв кулису. Тщательно очистите деталь и зону установки от грязи и металлической стружки. Если пружина растянута, аккуратно укоротите её на 1-2 витка, сохраняя исходный диаметр и форму. При поломке или коррозии обязательна замена на оригинальную запчасть (артикул 2109-1701160).

Порядок сборки и регулировки

Установите отреставрированную или новую пружину в паз штока кулисы
Зафиксируйте положение пружины стальным шариком (Ø 10 мм)
Нанесите термостойкую смазку Литол-24 на сопрягаемые поверхности
Проверьте усилие срабатывания фиксатора: шток должен перемещаться с ощутимым сопротивлением

Тип неисправности	Способ устранения
Просевшая пружина	Укоротить на 1 виток или заменить
Изношенный шарик	Установить новый элемент (артикул 2109-1701162)
Загрязнение канала	Промыть керосином, продуть сжатым воздухом

После монтажа проверьте ход штока: при включении передачи должен ощущаться четкий щелчок, а в нейтрали отсутствовать люфт. Если пружина установлена правильно, усилие переключения между соседними передачами будет одинаковым. При сохранении проблем исследуйте сопрягаемую втулку кулисы и шток селектора на предмет задиров.

Ремонт втулок шаровой опоры рычага переключения

Износ резиновых втулок шаровой опоры кулисы ВАЗ-2109 проявляется люфтом рычага переключения передач, затрудненным или нечетким включением скоростей, а также характерным стуком при переключении. Для диагностики достаточно покачать рычаг в поперечном направлении при включенной нейтральной передаче – ощутимый свободный ход указывает на необходимость замены втулок.

Ремонт заключается в замене изношенных втулок новыми. Для этого потребуется демонтировать рычаг переключения передач из салона автомобиля, отсоединив его от кулисы. Старые втулки аккуратно извлекаются из шаровой опоры рычага. Новые втулки перед установкой рекомендуется смазать консистентной смазкой (например, Литол-24) для облегчения монтажа и снижения трения.

Порядок замены втулок

Демонтаж рычага: Снимите защитный чехол кулисы. Открутите гайку крепления рычага к кулисе. Сожмите лепестки пластикового фиксатора и вытяните рычаг вверх вместе с шарниром.
Извлечение старых втулок: Выдавите или аккуратно подденьте отверткой старые изношенные втулки из гнезд шаровой опоры рычага.
Подготовка и установка новых втулок: Очистите посадочные места от грязи. Нанесите тонкий слой смазки на внутреннюю поверхность новых втулок и на шаровую поверхность шарнира кулисы. Вставьте втулки в гнезда рычага, равномерно запрессовывая их пальцами или с помощью подходящей оправки.
Монтаж рычага: Совместите шар кулисы с втулками на рычаге. Нажмите на рычаг вниз до полной посадки. Затяните гайку крепления рычага с рекомендуемым моментом (15-20 Н·м). Установите на место защитный чехол.

Критические моменты:

Используйте только оригинальные или качественные неоригинальные втулки – дешевые аналоги быстро разрушаются.
Избегайте перекоса втулок при запрессовке.
Не применяйте силиконовые смазки – они агрессивны к резине.
Проверьте состояние шарового наконечника кулисы – при сильном износе или повреждении замена втулок не даст результата, потребуется ремонт самой кулисы.

Замена пластиковой втулки маятникового рычага

Изношенная пластиковая втулка маятникового рычага провоцирует люфт рулевого колеса, стуки в передней части кузова при езде по неровностям и ухудшение точности управления. Замена необходима при видимых деформациях, трещинах или критическом увеличении зазора между металлической осью рычага и посадочным гнездом кулисы.

Для работ потребуются: новая втулка ВАЗ-2109 (артикул 2108-3414046), домкрат, набор торцевых ключей, съёмник рулевых наконечников, молоток, монтажная лопатка, ветошь и очиститель (WD-40). Обязательно зафиксируйте автомобиль на ручнике и противооткатных упорах, снимите клемму с аккумулятора во избежание замыканий.

Последовательность работ

Демонтаж рулевой тяги:
- Вывесите переднее колесо со стороны замены домкратом
- Сбрызните резьбу наконечника тяги очистителем
- Ослабьте контргайку, примените съёмник для отсоединения шарового пальца от рычага
Извлечение старой втулки:
- Снимите стопорное кольцо с оси рычага плоскогубцами
- Направьте ось вниз, простучите корпус втулки молотком через медную проставку
- При закисании обработайте зону контакта WD-40, используйте монтажную лопатку для выпрессовки
Установка новой втулки:
- Обезжирьте посадочное гнездо ветошью
- Нанесите тонкий слой смазки Литол-24 на внутреннюю поверхность втулки
- Вставьте втулку в гнездо, аккуратно запрессуйте ударами молотка до упора
- Закрепите стопорное кольцо в пазе оси
Сборка:
- Присоедините рулевую тягу к рычагу, затяните гайку моментом 31-38 Н∙м
- Зафиксируйте контргайку, опустите домкрат
- Проверьте отсутствие люфта руля при покачивании тяги вручную

Важно: после замены выполните проверку углов развала-схождения. Использование неоригинальных втулок сомнительного качества приводит к ускоренному износу и повторному появлению стуков.

Устранение заеданий при включении задней передачи

Заедание задней передачи на ВАЗ-2109 чаще всего связано с деформацией тяг кулисы, износом пластиковых втулок или нарушением регулировки механизма. Первым делом необходимо провести визуальный осмотр узла на предмет механических повреждений и отклонений геометрии тяг от штатного положения. Обязательно проверьте целостность пыльников и отсутствие коррозии в шарнирных соединениях.

Для точной диагностики снимите пластмассовый кожух рычага КПП и попросите помощника переключать передачи. Наблюдайте за движением тяг кулисы – подклинивание обычно заметно при попытке включения задней скорости, когда требуется преодоление повышенного сопротивления механизма блокировки. Особое внимание уделите состоянию реактивной тяги, соединяющей картер коробки передач с кузовом – её деформация часто приводит к перекосу всего узла.

Основные этапы ремонта

Регулировка кулисы
- Установите рычаг КПП в нейтральное положение
- Ослабьте контргайку на сферическом пальце тяги селектора
- Отрегулируем длину тяги так, чтобы отверстие рычага точно совпало с отверстием кронштейна на картере КПП
- Зафиксируем контргайкой момент 13-16 Н·м
Замена изношенных компонентов
- Снимаем тяги кулисы и меняем распорные втулки
- Обновляем пластиковые втулки штока выбора передач
- Проверяем шаровые шарниры на люфт (при необходимости заменяем)
- Смазываем шарниры Литолом-24
Проверка механизма блокировки
- Контролируем работу пружины фиксатора задней передачи
- Очищаем посадочное гнездо фиксатора от грясти
- Проверяем отсутствие задиров на штоке КПП

Симптом	Возможная причина	Способ устранения
Рычаг не доходит до положения задней передачи	Деформация тяги селектора	Правка или замена тяги
Тугое включение с характерным хрустом	Износ втулок штока КПП	Замена втулок, смазка штока
Самопроизвольное выключение передачи	Ослабление пружины фиксатора	Замена пружины, очистка фиксатора

После выполнения работ обязательно проверьте ход рычага на заведённом двигателе – включение задней передачи должно происходить чётко без чрезмерных усилий. Если проблема сохраняется, рекомендуем проверить состояние синхронизаторов и вилки включения передачи в картере КПП – эти неисправности требуют снятия коробки передач.

При замене тяг кулисы используйте только оригинальные комплектующие – несоответствие геометрии неоригинальных деталей часто приводит к повторному появлению заеданий. Для продления срока службы механизма регулярно очищайте узлы от грязи и проверяйте целостность защитных чехлов.

Регулировка высоты ручки переключения передач

Для изменения высоты рычага необходимо демонтировать пластиковый кожух основания, аккуратно поддев его отверткой по периметру. Под ним расположена стопорная пластина с фиксирующими штифтами, удерживающая ручку на штоке кулисы.

Ослабьте контргайку в основании рукоятки гаечным ключом на 13 мм, предварительно очистив резьбу от загрязнений. Проворачивайте саму ручку по часовой стрелке для подъема или против – для опускания, контролируя удобство хвата.

Пошаговая процедура фиксации

Установите рукоятку на желаемой высоте
Затяните контргайку с усилием 15-20 Н∙м
Проверьте отсутствие люфтов и плавность хода
Убедитесь в четком включении всех передач

Критические моменты: перекос ручки при затяжке вызовет заедания. При чрезмерном подъеме возможен контакт с торпедой на 3-5 передачах, при сильном опускании – затрудненный доступ к задней скорости.

Параметр	Норма
Ход ручки (нейтраль)	5-10 мм от центра
Усилие переключения	3-8 кг

После регулировки установите кожух до характерного щелчка защелок. Если ручка болтается даже после затяжки – замените втулки штока или пластиковый фиксатор шарнира кулисы.

Чистка и смазка шарнирных соединений кулисы

Регулярное обслуживание шарниров кулисы ВАЗ-2109 критически важно для точного переключения передач и предотвращения люфтов. Загрязнения и отсутствие смазки приводят к заеданию тяг, увеличению усилия на рычаге КПП и ускоренному износу компонентов. Процедура выполняется при каждом ТО или при появлении признаков неисправности.

Для работы потребуется: очиститель карбюратора/тормозов, пластичная смазка (типа Литол-24 или ШРУС), ветошь, шприц для смазки, щетка с жестким ворсом. Автомобиль должен быть надежно зафиксирован на подъемнике или смотровой яме, колеса вывешены. Обязательно снимите защиту картера при ее наличии.

Порядок выполнения работ

Этап 1: Очистка соединений

Тщательно обработайте очистителем все шарниры кулисы: коромысло на КПП, сферический шарнир рычага, пальцы реактивных тяг.
Щеткой удалите крупные загрязнения с пыльников и резьбовых соединений.
Протрите узлы ветошью до полного удаления остатков грязи и старой смазки.

Этап 2: Смазка и проверка

Через технологические отверстия пыльников введите шприцем 2-3 грамма пластичной смазки в каждый шарнир.
Вращайте тяги вручную для равномерного распределения смазки по рабочим поверхностям.
Проверьте легкость хода механизма – перемещения должны быть плавными, без заеданий и скрипов.

Контрольные точки	Признак нормальной работы
Шарнир коромысла	Отсутствие радиального люфта, плавный поворот
Сферический палец рычага	Свободное качание ±30° без заклинивания
Реактивные тяги	Легкое проворачивание пальцев от руки

Важно: Излишки смазки удалите ветошью – налипание пыли сокращает ресурс узла. При обнаружении трещин пыльников, коррозии или механических повреждений шарниры подлежат замене. Повторяйте процедуру каждые 15-20 тыс. км пробега.

Замена пыльников тяги переключения передач

Необходимость замены пыльников возникает при их механическом повреждении, растрескивании резины или потере герметичности. Изношенные пыльники пропускают грязь и влагу внутрь шарниров тяг, что ускоряет коррозию и износ шаровых наконечников, приводит к люфтам и ухудшению четкости переключения передач.

Для замены потребуется новый комплект пыльников (обычно продаются парой), съемник шаровых наконечников, набор ключей, отвертки, ветошь и смазка Литол-24. Работу удобнее выполнять на яме или подъемнике, предварительно зафиксировав автомобиль ручным тормозом и противооткатными упорами.

Последовательность работ

Снимите защитный кожух картера сцепления (при наличии).
Очистите тягу переключения и область вокруг пыльников от грязи ветошью.
Отсоедините тягу от рычага КПП, открутив контргайку и снятя стопорную шайбу пальца.
Используйте съемник, чтобы выпрессовать палец тяги из рычага коробки передач.
Снимите стопорные кольца (или разрежьте старые хомуты) крепления пыльников.
Демонтируйте поврежденные пыльники с тяги и шарниров.
Тщательно очистите посадочные места на тяге и шаровых наконечниках от старой смазки и грязи.
Нанесите новую смазку Литол-24 внутрь нового пыльника и на шаровую часть наконечника.
Наденьте пыльники на тягу и наконечники, убедившись в правильной ориентации (обычно имеется буртик для фиксации).
Закрепите пыльники новыми стопорными кольцами или хомутами, обеспечивая плотное прилегание без перекосов.
Соедините тягу с рычагом КПП, затяните палец с рекомендуемым моментом, установите шайбу и контргайку.

После замены проверьте ход тяги – перемещения должны быть плавными, без заеданий. Убедитесь в отсутствии люфтов в шарнирах и надежности крепления пыльников. Обязательно проверьте уровень масла в КПП при обнаружении его подтеканий во время работы.

Восстановление резьбы в отверстиях крепления кулисы

Сорванная или изношенная резьба в крепежных отверстиях картера кулисы приводит к ненадежной фиксации механизма, вызывая люфты и нарушение точности переключения передач. Наиболее эффективным методом восстановления является установка резьбовых вставок (ремонтных футорок), обеспечивающих долговечность и сохранение исходного размера крепежа.

Перед началом работ демонтируйте кулису и тщательно очистите зону ремонта от грязи и металлической стружки. Убедитесь в отсутствии трещин в картере – поврежденный корпус требует замены. Для установки футорок потребуется специализированный комплект: метчик для увеличения отверстия, установочный инструмент и сами вставки типа Helicoil M8×1.25 (размер зависит от крепежа).

Технология установки резьбовой вставки

Просверлите поврежденное отверстие сверлом диаметром 8.5 мм
Нарежьте новую резьбу метчиком из ремонтного комплекта, используя смазку и контролируя перпендикулярность
Вкрутите вставку монтажным инструментом до утопления на 0.5-1 мм ниже плоскости картера
Аккуратно удалите установочный штифт плоскогубцами

Важные нюансы:

Обязательно используйте метчик из комплекта – его профиль соответствует вставке
При нарезании резьбы делайте 1 оборот вперед → ½ оборота назад для удаления стружки
Проверьте глубину отверстия – вставка должна полностью входить без выступов

Параметр	Значение	Контроль
Диаметр сверла	8.4-8.5 мм	Калибр/штангенциркуль
Глубина сверления	20-22 мм	Замер глубиномером
Усилие затяжки	22-27 Н·м	Динамометрический ключ

После установки всех вставок продуйте отверстия сжатым воздухом. При монтаже кулисы используйте штатные болты с равномерной затяжкой крест-накрест. Категорически запрещается восстанавливать резьбу накручиванием проволоки или заполнением герметиком – такие методы ненадежны и опасны разрушением при вибрациях.

Диагностика состояния фиксаторов штока КПП

Фиксаторы штока коробки передач отвечают за четкое позиционирование рычага КПП в нейтральном положении и предотвращают самопроизвольное выключение скоростей. Основные признаки их износа: нечеткое включение передач, дребезг рычага при движении, необходимость приложения избыточного усилия при переключении либо "проваливание" рычага в нейтраль без воздействия водителя.

Для проверки фиксаторов потребуется доступ к кулисе под днищем автомобиля. Поднимите машину на подъемнике или загоните на смотровую яму, зафиксировав колеса противооткатными упорами. Обесточьте авто, сняв клемму с аккумулятора. Снимите защиту картера двигателя (при наличии) и пластиковый кожух кулисы, открутив крепежные винты.

Порядок диагностики

Визуальный осмотр: Убедитесь в отсутствии трещин на корпусе фиксаторов, проверьте целостность пружин. Наличие сколов, деформации или следов коррозии на шариках/сухариках требует замены.
Проверка пружин: Сжатие пружин должно быть упругим без заеданий. Ослабление или проседание (длина менее 25 мм) приводит к недостаточному давлению на шарик.
Тест на люфт: Попытайтесь врутя покачать шток КПП влево-вправо в нейтральном положении. Допустимый люфт – до 2-3 мм. Чрезмерный свободный ход указывает на износ посадочных гнезд или шариков.
Оценка усилия фиксации: Переведите рычаг в положение каждой передачи. Затрудненное включение (тугое перемещение) или слабая фиксация (рычаг не держит позицию) сигнализируют о проблемах с механизмом.

Симптом	Вероятная причина	Решение
Рычаг "выбивает" из передачи	Сломана пружина, стерся шарик	Замена фиксатора в сборе
Скрежет при переключении	Заклинивание шарика в гнезде	Очистка гнезда, замена фиксатора
Большой свободный ход рычага	Износ гнезд штока КПП	Замена штока или кулисы

Важно! При замене фиксаторов используйте только оригинальные комплектующие или проверенные аналоги. После установки новых деталей отрегулируйте кулису для точного включения передач. Неисправные фиксаторы ускоряют износ вилки сцепления и синхронизаторов КПП.

Когда необходима полная замена кулисы ВАЗ-2109

Полная замена кулисы требуется при критических механических повреждениях, которые невозможно устранить локальным ремонтом или регулировкой. Эксплуатация автомобиля с такой неисправностью приводит к частичной или полной потере управления коробкой передач, создавая аварийные ситуации.

Игнорирование дефектов усугубляет проблему: износ трансмиссии ускоряется, а затраты на последующий ремонт значительно возрастают. Своевременная замена предотвращает сопутствующие поломки синхронизаторов и шестерен КПП.

Необходимость замены подтверждается следующими случаями:

Разрушение пластиковых втулок или шаровых шарниров, если восстановление крепления рычага невозможно
Глубокая деформация металлических тяг кулисы (при ДТП или механических ударах)
Продольные трещины в корпусе механизма, вызывающие утечку трансмиссионной жидкости
Критический износ паза селектора, приводящий к самопроизвольному выключению передач

Симптом	Проверка	Решение
Рычаг "проваливается" без фиксации	Визуальный осмотр шарниров под автомобилем	Замена при разрушении посадочных гнезд
Хруст при переключении, не исчезающий после регулировки	Контроль люфта рычага в нейтральном положении	Замена при превышении люфта 15-20 мм

Отказ от замены при выявленных дефектах приводит к необратимым последствиям: поломке вилок переключения, повреждению штока КПП, блокировке передач во время движения. Монтаж нового узла обязателен, если регулировка и замена втулок не обеспечивают точную работу механизма.

Подбор новой кулисы для ВАЗ-2109: параметры выбора

Основным критерием выбора является совместимость с моделью ВАЗ-2109 – новая кулиса должна соответствовать заводским геометрическим параметрам и посадочным местам. Несоответствие приведет к некорректной работе КПП, затрудненному переключению передач или полной невозможности установки узла.

Ключевое внимание уделите материалу изготовления: предпочтительны кованые стальные вилки и тяги вместо литых, а пластиковые втулки должны быть из ударопрочных композитов. Качество металла напрямую влияет на ресурс – дешевые сплавы деформируются под нагрузкой, вызывая люфт рычага.

Детальные параметры подбора

При сравнении вариантов учитывайте:

Производитель: оригинал (ВАЗ/АвтоВАЗ) гарантирует совместимость, но дороже. Качественные аналоги: SS20, Fenox, Profit.
Комплектация: оптимально выбирать узел в сборе (вилки, тяги, втулки, пыльники) для полного соответствия элементов.
Пыльники: должны быть термостойкими с армированием – защищают от грязи и сохраняют смазку.
Втулки: полиуретановые снижают вибрации и служат дольше штатных резиновых.

Параметр	Вариант 1 (оригинал)	Вариант 2 (аналог)
Артикул	21090-1704040	SS20-2109S
Материал вилки	Сталь штампованная	Сталь кованая
Втулки	Резина	Полиуретан (в комплекте)
Ресурс	~50 тыс. км	~80 тыс. км

Обязательно проверяйте отсутствие люфтов в новых деталях рукой перед покупкой – подвижные соединения должны перемещаться плавно, без заеданий и вертикальных/горизонтальных колебаний. Избегайте комплектов с видимыми заусенцами или кривизной тяг.

Для продления срока службы установите термоизоляционную накладку под кожух кулисы – это защитит пластиковые элементы от перегрева от выпускного коллектора. Регулярная замена смазки в шаровом шарнире рычага снизит износ втулок.

Демонтаж тросиков привода переключения передач

Перед началом работ подготовьте необходимые инструменты: ключи на 10 и 13, плоскогубцы, отвертку с крестовым жалом. Убедитесь, что автомобиль стоит на ровной поверхности с затянутым ручным тормозом, а рычаг коробки передач перемещен в нейтральное положение.

Для удобного доступа к креплениям тросиков рекомендуется снять корпус воздушного фильтра. Отсоедините патрубок вентиляции картера и гофру воздухозаборника, затем выкрутите гайки крепления корпуса фильтра ключом на 10. Аккуратно извлеките узел из подкапотного пространства.

Последовательность отсоединения тросиков

На КПП ослабьте контргайку фиксатора оболочки тросика выбора передач
Снимите пружинную скобу крепления наконечника троса к рычагу селектора
Выдавите пальцем пластиковый фиксатор из посадочного гнезда кронштейна
Открутите ключом на 13 болт крепления кронштейна тросиков к кузову
В салоне снизу рулевой колонки отсоедините тягу от рычага КПП

Важные нюансы: При демонтаже не допускайте резких перегибов тросиков. Запомните положение регулировочных гаек на концах оболочек – при сборке это упростит настройку. Проверьте состояние пластиковых втулок в точках крепления: если они имеют трещины или люфт, детали подлежат замене.

Элемент	Тип крепления
Наконечник троса (КПП)	Пружинная скоба
Оболочка (кузов)	Болт М8 с гайкой
Тяга (салон)	Шплинт с втулкой

После снятия тросиков очистите посадочные места от грязи и оцените состояние приводов. Проверьте плавность хода внутренних тросов в оболочках – заедания указывают на необходимость замены узла. Храните демонтированные детали в распрямленном состоянии для предотвращения деформации.

Отсоединение тяги кулисы от штока КПП

Для выполнения работ по ремонту или замене кулисы, а также для ее точной регулировки часто требуется отсоединить тягу переключения передач от штока, выходящего из коробки передач. Эта операция является ключевой при доступе к механизму кулисы.

Перед началом работ убедитесь, что автомобиль надежно зафиксирован на ровной поверхности стояночным тормозом и противооткатными упорами (башмаками) под колесами. Рычаг коробки передач (в салоне) должен находиться в нейтральном положении. Работать удобнее из смотровой канавы или на подъемнике.

Порядок отсоединения тяги от штока КПП

Для успешного и безопасного отсоединения выполните следующие шаги:

Подготовка и доступ:
- Обеспечьте доступ к зоне соединения тяги кулисы со штоком КПП, расположенному под днищем автомобиля в районе рычага переключения передач.
- Тщательно очистите соединение (палец тяги, проушину штока КПП и шплинт) от грязи, ржавчины и старой смазки с помощью щетки и очистителя (WD-40 или аналогичного). Это облегчит работу и предотвратит повреждение элементов.
Извлечение шплинта:
- Внимательно осмотрите соединение. Тяга крепится к пальцу штока КПП через проушину с помощью пальца (оси) и стопорного шплинта, проходящего через отверстие в этом пальце.
- Используя пассатижи с узкими губками или специальные острогубцы для шплинтов, аккуратно разогните и распрямите усики шплинта.
- Захватите разогнутый конец шплинта инструментом и, осторожно покачивая и вытягивая, извлеките его из отверстия в пальце. Будьте внимательны, не порвите усики шплинта и не уроните его.
Снятие пальца и отсоединение тяги:
- После извлечения шплинта палец, соединяющий тягу кулисы и проушину штока КПП, теперь ничем не зафиксирован осевым смещением.
- Внимание! Пружина механизма кулисы создает постоянное усилие на соединение. Надежно возьмитесь за саму тягу кулисы или ее корпус.
- Аккуратно выбейте палец из проушины штока КПП и втулки тяги, используя подходящую оправку (дрейфель) и молоток. Наносите легкие, точные удары. Палец может выходить туго из-за загрязнений или деформации.
- Как только палец начал двигаться, его часто можно вытянуть пальцами или плоскогубцами.
- После полного извлечения пальца тяга кулисы будет свободна. Осторожно отведите тягу в сторону от штока КПП, преодолевая усилие пружины кулисы. Избегайте резких движений.

Ключевые моменты безопасности:

Всегда фиксируйте автомобиль! Использование только стояночного тормоза недостаточно.
Учитывайте усилие пружины кулисы при отсоединении тяги – будьте готовы к ее перемещению.
При выбивании пальца придерживайте тягу, чтобы избежать неконтролируемого движения.
При сильном закисании пальца используйте проникающую смазку и дайте ей время подействовать, прежде чем применять силу.

Необходимые инструменты и материалы:

Инструмент/Материал	Назначение
Пассатижи / Острогубцы для шплинтов	Извлечение стопорного шплинта
Молоток	Выбивание пальца (при необходимости)
Дрейфель (оправка подходящего диаметра)	Выбивание пальца
Щетка по металлу	Очистка соединения
Очиститель (WD-40, растворитель)	Очистка от грязи и ржавчины
Перчатки	Защита рук
Защитные очки	Защита глаз от грязи и окалины

Снятие кронштейна крепления кулисы к кузову

Кронштейн обеспечивает жёсткую фиксацию кулисы к кузову автомобиля. Для доступа к нему необходимо демонтировать воздушный фильтр и отсоединить тросы привода КПП. Проверьте состояние резиновых подушек кронштейна – при их разрушении требуется замена.

Подготовьте ключи на 13, 15 мм, торцевую головку с удлинителем и съёмник шаровых шарниров. Зафиксируйте автомобиль на ручнике и противооткатных упорах. Работы выполняются в смотровой яме или на подъёмнике.

Последовательность демонтажа

Отсоедините тягу привода КПП от рычага кулисы, сняв стопорную шайбу и палец шарнира.
Выкрутите два болта крепления кронштейна к кузову (ключ 13 мм), расположенные в зоне правого лонжерона.
Снимите гайку фиксации задней опоры кронштейна (ключ 15 мм) под днищем автомобиля.
Аккуратно расшатайте кронштейн, отсоединяя его от кузовных шпилек. При коррозии обработайте соединения WD-40.
Извлеките кронштейн вместе с резиновыми демпферами через моторный отсек, контролируя положение кулисы.

Компонент	Тип крепежа	Инструмент
Кузовные болты	М8×1.25	Ключ 13 мм
Задняя опора	М10×1.25	Ключ 15 мм
Шарнир тяги	Стопорное кольцо	Плоскогубцы

Установка новой кулисы в обратной последовательности

Сборка осуществляется в порядке, обратном демонтажу. Очистите посадочные поверхности кузова от загрязнений и остатков старой смазки, проверьте целостность резьбовых отверстий.

Нанесите литол-24 на шарниры новой кулисы и трущиеся элементы тяг. Убедитесь в отсутствии деформации крепежных пластин и корректной работе фиксаторов.

Последовательность монтажа

Установите кулису в штатное положение, совместив крепежные отверстия с проушинами кузова
Зафиксируйте механизм болтами М8×25 (момент затяжки 15-20 Н·м), соблюдая последовательность:
- Передний левый болт
- Задний правый болт
- Диагональные крепления
Подсоедините тяги переключения:
- Вставьте шаровые пальцы в гнезда кулисы
- Закрепите стопорными кольцами нового типа
Присоедините реактивную тягу к кронштейну КПП, затяните гайку М10 (40-50 Н·м)
Отрегулируйте длину тяг по контрольным меткам, нанесенным при демонтаже

Проверьте ход рычага переключения передач: включите последовательно 1-3-5 и 2-4-заднюю передачи. Ход должен быть плавным без заеданий, передачи включаться четко с характерным щелчком.

Калибровка положения новой кулисы относительно КПП

Калибровка положения кулисы КПП – обязательная процедура после замены или снятия механизма переключения передач. Неправильная настройка приводит к затруднённому включению передач, самопроизвольному выбиванию скорости и ускоренному износу деталей трансмиссии.

Перед началом калибровки убедитесь, что кулиса установлена на КПП, но не затянута окончательно. Необходимо обеспечить возможность её небольшого вращения вокруг оси крепления для точной регулировки.

Алгоритм регулировки

Установите рычаг переключения передач в салоне в строго нейтральное положение.
Ослабьте крепёжные болты кулисы к картеру КПП, обеспечив её свободное смещение в пределах 2-3 мм.
Найдите регулировочную тягу кулисы (заднюю, соединённую с КПП). Ослабьте контргайку на её резьбовом наконечнике.
Вращайте тягу по резьбе, добиваясь совпадения контрольных меток на рычаге КПП и корпусе коробки. При отсутствии меток ориентируйтесь на равномерный зазор (1-1.5 мм) между ограничительной пластиной и фиксаторами передач.
Зафиксируйте положение контргайкой тяги с моментом затяжки 14-16 Н·м.
Затяните крепёжные болты кулисы к КПП с усилием 20-25 Н·м.

Проверьте чёткость включения всех передач при заглушенном двигателе. Допускается лёгкий предварительный подбор положения кулисы в случае затруднённого хода рычага. После запуска мотора исключите вибрации рычага на холостом ходу и самопроизвольное выключение скоростей.

Настройка длины тяги переключения передач

Точная регулировка длины тяги критична для четкого включения передач без провалов, хруста или сопротивления рычага. Неправильная длина вызывает неполное включение сцепления, ускоренный износ синхронизаторов и риск вылета передачи во время движения.

Процедура требует установки автомобиля на ровную поверхность с доступом под днище. Подготовьте рожковый ключ на 13 мм, плоскую отвертку, ветошь для очистки узла и контрольную метку (маркер/краска). Предварительно проверьте целостность пыльников шарниров и отсутствие люфтов в сочленениях.

Пошаговая процедура регулировки

Переведите рычаг КПП в нейтральное положение, обеспечив свободное качание в поперечном направлении.
Ослабьте контргайку на регулировочной муфте тяги (расположена между шарниром кулисы и штоком КПП) ключом на 13 мм.
Вращайте саму муфту рукой:
- Укорочение тяги (вращение муфты по часовой стрелке) – смещает диапазон передач вперед
- Удлинение тяги (вращение против часовой стрелки) – смещает диапазон передач назад
Добейтесь положения, при котором:
- Рычаг свободно входит в 1/2 передачи без избыточного усилия
- В 3/4 передаче отсутствует контакт с пластиковым ограничителем туннеля
- Затвор задней передачи происходит без заеданий
Затяните контргайку ключом, фиксируя муфту (удерживайте муфту от проворота отверткой).
Проверьте включение всех передач на заведенном двигателе, обращая внимание на четкость и ход рычага.

При повторном проявлении проблем (тугое включение, нечеткая фиксация) выполните корректировку длины, ослабив контргайку и повторив шаги 3-6. Регулировку считают успешной при стабильной работе КПП на всех режимах без посторонних шумов.

Проверка включения всех передач после замены кулисы

После завершения монтажа кулисы и подсоединения тросов выбора передач критически важно убедиться в корректной работе трансмиссии на всех скоростях. Неполное включение или блокировка передач при запущенном двигателе могут привести к аварийной ситуации.

Проверку начинайте при заглушенном двигателе: плавно перемещайте рычаг КПП по всем позициям, фиксируя четкость хода и характерные щелчки фиксаторов. Особое внимание уделите задней передаче – её включение часто требует дополнительного усилия или преодоления сопротивления блокировки.

Алгоритм тестирования

Холостой ход: рычаг должен свободно возвращаться в центральное положение без заеданий.
Поперечные перемещения: проверьте амплитуду движения влево (1/2 передачи) и вправо (5/задняя).
Продольные включения:
- Верхний ряд: 1 → 3 → 5 передача
- Нижний ряд: 2 → 4 → задняя

При выявлении проблем:

Симптом	Возможная причина
Не включается задняя передача	Неправильная регулировка длины тяги или деформация защитного кожуха
Скрежет при включении	Неполное выключение сцепления или недостаточный ход рычага
Самопроизвольное выключение	Слабая фиксация шаровой опоры в картере КПП

После холодной проверки запустите двигатель, выжмите сцепление и повторите тест на всех передачах под нагрузкой гидравлики. Убедитесь в отсутствии вибраций рычага на скорости и посторонних шумов при переключениях.

Как избежать перекоса при монтаже картера кулисы

Перед установкой картера кулисы ВАЗ-2109 тщательно очистите посадочную поверхность на коробке передач от старого герметика, масла и грязи. Используйте металлическую щётку и обезжириватель (например, уайт-спирит). Убедитесь, что крепёжные отверстия не имеют повреждений резьбы или деформации краёв – сорванная резьба неизбежно вызовет перекос при затяжке.

Нанесите тонкий равномерный слой герметика (рекомендуется анаэробный типа ABRO или Loctite 574) только на чистую поверхность картера. Избегайте избыточного нанесения – выдавливающиеся излишки создадут неравномерную прослойку. Не используйте прокладки совместно с герметиком, если они не предусмотрены конструкцией.

Ключевые этапы монтажа для предотвращения перекоса

Предварительная насадка болтов: Вручную вкрутите все крепёжные болты в отверстия на несколько оборотов, убедившись, что картер свободно садится без перекоса.
Диагональная затяжка: Затягивайте болты крестообразно (по диагонали) в 3 этапа:
- Первый проход: лёгкая затяжка моментом 5-7 Н·м
- Второй проход: 10-12 Н·м
- Третий проход: окончательный момент 18-22 Н·м (сверьтесь с мануалом)
Контроль зазора: После первого этапа затяжки проверьте равномерность зазора между картером и КПП по всему периметру с помощью щупа. Расхождение не должно превышать 0.1 мм.

Важно: Не допускайте полного затягивания одного болта до установки остальных – это гарантированно приведёт к деформации корпуса картера. Используйте только штатные болты правильной длины – укороченные не обеспечат надёжного прижима, а удлинённые могут упереться в корпус КПП.

Регулировка усилия на рычаге переключения

Чрезмерный люфт или тугое переключение передач на ВАЗ-2109 часто связаны с неправильным натяжением пружины кулисы. Для регулировки потребуется ключ на 13, плоская отвертка и смазка типа Литол-24.

Работы выполняйте на ровной площадке с выключенной передачей и затянутым ручным тормозом. Снимите пластмассовый кожух рычага КПП, открутив саморезы крепления, чтобы получить доступ к механизму кулисы.

Порядок регулировки

Очистите видимые элементы кулисы от грясти щеткой
Найдите регулировочную гайку пружины натяжения под рычагом
Ослабьте контргайку ключом на 13
Поворачивайте основную гайку отверткой:
- По часовой стрелке – увеличивает усилие переключения
- Против часовой – уменьшает сопротивление
Проверяйте ход рычага после каждого 1/4 оборота
Добейтесь плавного включения передач без заеданий
Зафиксируйте положение контргайкой
Нанесите смазку на шарнир кулисы и шток селектора

Критерии правильной регулировки: рычаг должен перемещаться с легким усилием (1-2 кг), возвращаться в нейтраль без задержки, исключать хруст при включении передач. При сохранении проблем проверьте износ втулок кулисы или сцепления.

Обработка трущихся деталей литолом или смазкой ШРУС

Трущиеся элементы кулисы ВАЗ-2109 (шаровые шарниры, втулки, оси рычагов) требуют регулярной обработки смазочными материалами. Без этого возникает повышенный износ, люфты, хруст при переключении передач и заедание механизма. Качественная смазка снижает трение, защищает от коррозии и продлевает ресурс узла.

Для обслуживания рекомендованы пластичные составы: универсальный Литол-24 или специализированная смазка для ШРУС. Оба варианта сохраняют свойства при высоких нагрузках и температуре, но смазка ШРУС обладает улучшенными противоизносными характеристиками и адгезией, что особенно важно для ударных нагрузок в кулисе.

Сравнение смазочных материалов

Параметр	Литол-24	Смазка ШРУС
Температурный диапазон	-40°C до +120°C	-40°C до +150°C
Антикоррозионная защита	Средняя	Высокая
Стойкость к вымыванию	Хорошая	Отличная
Нагрузочная способность	До 3000 МПа	До 4000 МПа

Порядок обработки:

Демонтируйте кулису с автомобиля, разберите механизм
Удалите ветошью и щеткой старую загрязненную смазку
Обезжирьте детали уайт-спиритом или бензином «Калоша»
Нанесите смазку слоем 1-2 мм:
- На шаровые пальцы рычагов
- Во втулки поворотных осей
- На зубья сектора и вилки переключения
Соберите узел, удалив излишки материала

Важно: Избегайте смешивания разных типов смазок! Интервал обработки – каждые 50-60 тыс. км пробега или при появлении скрипа/люфтов. Использование неподходящих составов (например, графитовой смазки) ускоряет износ деталей.

Устранение вибраций ручки КПП на холостом ходу

Вибрация ручки переключения передач на холостом ходу часто возникает из-за износа или повреждения элементов кулисы КПП. Основные причины связаны с люфтом в сочленениях тяг, деформацией пластиковых втулок, ослаблением креплений или износом шаровой опоры рычага. Проблема усиливается при повышении оборотов двигателя и может сопровождаться дребезжанием.

Для точной диагностики проверьте состояние компонентов кулисы при заглушенном двигателе, обращая внимание на свободный ход рычага и посторонние стуки. Не игнорируйте вибрации – они ускоряют износ деталей трансмиссии и ухудшают комфорт управления.

Порядок устранения неисправности

Этапы диагностики и ремонта:

Поднимите автомобиль на подъемнике или загните в смотровую яму
Проверьте крепление картера сцепления к двигателю (момент затяжки 35-55 Н·м)
Осмотрите состояние элементов кулисы:
- Люфт в шаровом шарнире рычага (допуск – не более 1-2 мм)
- Трещины или деформация пластиковых втулок тяг
- Износ резинового демпфера под ручкой КПП в салоне
- Целостность пыльников шаровой опоры
Замерьте свободный ход тяг продольного и поперечного перемещения (норма – 2-4 мм)

Критические точки для замены:

Деталь	Признак износа	Эффект замены
Шаровая опора рычага	Люфт с характерным стуком	Устранение вертикального биения
Пластиковые втулки тяг	Раскрошивание, задиры	Ликвидация поперечного люфта
Резиновый демпфер	Разрывы, потеря эластичности	Снижение вибрации в салоне

Важно! После замены деталей обязательно отрегулируйте схему переключения передач. Для ВАЗ-2109 это выполняется через отверстие в полом пальце реактивной тяги с фиксацией рычага в нейтральном положении. Неправильная регулировка провоцирует затрудненное включение скоростей.

Проверка хода ручки в нейтральном положении

Проверка свободного хода ручки КПП в нейтрали – обязательный этап диагностики кулисы. Нормальный люфт свидетельствует о правильной регулировке тяг и отсутствии критического износа втулок, шарниров и фиксаторов. Превышение допустимых значений указывает на необходимость ремонта или замены компонентов.

Запустите двигатель, установите рукоятку переключения в нейтральное положение. Зафиксируйте ладонью основание ручки и плавно покачивайте её в продольном (вперёд-назад) и поперечном (влево-вправо) направлениях. Замерьте линейкой амплитуду свободного хода в каждом направлении отдельно.

Нормы и оценка результатов

Сравните полученные значения с техническими требованиями завода-изготовителя:

Направление люфта	Допустимый предел
Продольный (вперёд-назад)	до 10 мм
Поперечный (влево-вправо)	до 5 мм

Последствия превышения люфта:

Затруднённый поиск передач
Самопроизвольное выключение скорости
Ускоренный износ вилок и муфт КПП

При отклонениях проверьте последовательно: состояние пластиковой сферы ручки, износ пальцев тяг, зазор в соединениях реактивной тяги, деформацию кронштейнов. Люфт более 15 мм в любом направлении требует немедленного вмешательства.

Корректировка ограничителя хода задней передачи

Неправильная настройка ограничителя приводит к трудностям включения задней передачи или самопроизвольному выключению. Корректировка выполняется при замене кулисы, после ремонта КПП или при возникновении указанных проблем. Точная регулировка предотвращает повреждение шестерен и синхронизаторов.

Для работы потребуется ключ на 13 мм, плоская отвертка и смазка Литол-24. Автомобиль должен стоять на ровной поверхности с затянутым ручным тормозом. Перед началом убедитесь в исправности тяг привода КПП и отсутствии люфтов в шарнирах.

Порядок регулировки

Снимите пластиковый кожух рычага КПП, открутив саморезы крепления.
Переведите рычаг в нейтральное положение, освободив доступ к регулировочному узлу.
Найдите ограничительный болт задней передачи (расположен на кронштейне кулисы со стороны водителя).
Ослабьте контргайку болта на пол-оборота ключом на 13 мм.
Плавно включите заднюю передачу до упора, прикладывая умеренное усилие.
Зафиксируйте рычаг в этом положении и затяните контргайку моментом 15-20 Н·м.
Проверьте ход рычага: включение должно происходить без избыточного усилия, а возврат в нейтраль – четко и без заеданий.
Нанесите смазку на трущиеся поверхности механизма перед установкой кожуха.

После регулировки протестируйте работу КПП при запущенном двигателе. Допускается легкое сопротивление при включении, но недопустимы удары или необходимость приложения критического усилия. Если проблема сохраняется, проверьте состояние вилки сцепления и штока выбора передач.

Важность центровки коробки передач перед регулировкой кулисы ВАЗ-2109

Центровка коробки передач относительно кузова автомобиля является обязательной предварительной операцией перед любыми работами по регулировке или замене кулисы ВАЗ-2109. Это обусловлено тем, что механизм переключения передач (кулиса) жестко крепится к кузову, в то время как коробка передач установлена на эластичных опорах (подушках). Неправильное положение КПП относительно точки крепления кулисы приводит к возникновению паразитных нагрузок и перекосов в тягах и рычагах механизма переключения.

Если игнорировать центровку, все усилия по точной регулировке длины тяг или положения кулисы окажутся бесполезными. Даже идеально отрегулированный на неправильно расположенной коробке механизм будет работать с повышенным усилием, вызывать нечеткое включение передач (особенно задней и первой), способствовать появлению вибраций на рычаге КПП и преждевременному износу элементов кулисы и самой коробки передач. Центровка устраняет эти перекосы, обеспечивая соосность узлов.

Процедура центровки коробки передач

Центровка выполняется с использованием специального технологического пальца (кондуктора), который имитирует ось рычага кулисы. Последовательность действий:

Установите автомобиль на ровную площадку, зафиксируйте откатывание.
Поднимите автомобиль на подъемнике или установите на смотровую яму.
Ослабьте гайки крепления задней и передней опор (подушек) коробки передач. Гайки крепления левой опоры (со стороны аккумулятора) должны быть полностью выкручены.
В отверстие кронштейна кулисы на кузове (куда входит шаровой палец рычага кулисы) вставьте штатный технологический палец (кондуктор). Он должен входить свободно, без перекосов и усилий.
Через отверстие в технологическом пальце пропустите центрирующий штифт диаметром 8 мм (или сверло). Этот штифт должен свободно, без усилий и перекосов, войти в ответное отверстие на картере коробки передач (находится на верхней крышке КПП, со стороны салона).

Свободное прохождение центрирующего штифта через технологический палец в отверстие картера КПП подтверждает правильную центровку коробки передач относительно кузова и точки крепления кулисы. Только после этого можно затягивать гайки крепления опор коробки передач в строго определенной последовательности (обычно сначала передняя и задняя, затем левая), соблюдая момент затяжки. Любой люфт, перекос или необходимость приложения усилия для совмещения отверстий требуют корректировки положения КПП и повторной проверки.

Пропуск этого этапа гарантированно приведет к некорректной работе отрегулированной кулисы, быстрому выходу ее из строя и возможному повреждению механизмов внутри коробки передач. Правильная центровка – фундамент для точной и долговечной работы механизма переключения.

Типичные ошибки при самостоятельной настройке кулисы

Неправильная регулировка длины тяг – частая проблема. Слишком короткая тяга приводит к неполному включению передач и самопроизвольному выключению, а излишне длинная вызывает затрудненное включение скоростей и необходимость приложения чрезмерных усилий к рычагу КПП.

Игнорирование износа смежных компонентов критично. Автовладельцы часто не проверяют состояние пластмассовых втулок, шаровых шарниров и пыльников, пытаясь компенсировать люфты только регулировкой тяг. Это дает временный эффект, но быстро приводит к повторному возникновению проблем.

Распространенные недочеты

Регулировка без нейтрали: Настройка тяг при неправильном положении рычага КПП (не в нейтрали) вызывает нарушение рабочего диапазона. Последствия – передачи включаются не полностью или с блокировкой.
Перекос корпуса кулисы: Неправильная установка кронштейна кулисы на КПП или деформация площадки кузова ведет к перекосу. Результат – затрудненное включение 1-й, 3-й, 5-й передач или заднего хода.
Неконтролируемая затяжка крепежа:
- Слабая затяжка: вызывает вибрации, люфт рычага и характерный стук.
- Чрезмерная затяжка: деформирует пластиковые втулки, увеличивает усилие переключения.
Пренебрежение смазкой: Отказ от обработки шарниров и трущихся частей литолом или аналогичной смазкой ускоряет износ, провоцирует заедание и скрипы.

Ошибка	Признак последствий	Решение
Несоосность тяг	Рычаг КПП смещен в сторону, переключение требует смещения вбок	Проверить соосность, отрегулировать реактивную тягу
Износ шарнира сферического пальца	Люфт рычага в плоскости движения вперед-назад	Заменить шарнир, регулировка не устранит проблему
Отсутствие фиксации контргаек	Постепенное ухудшение четкости переключения	После настройки затянуть контрящие гайки с усилием 15-20 Нм

Сборка и установка пластикового тоннеля после ремонта

Перед монтажом тоннеля убедитесь в корректной установке кулисы КПП и отсутствии помех для хода рычага переключения передач. Тщательно очистите посадочные поверхности кузова от грязи и старой звукоизоляции, проверьте целостность крепежных клипс и резиновых уплотнителей по контуру.

Соберите тоннель в обратной разборке последовательности: сначала закрепите нижнюю часть каркаса с прорезью под рычаг, затем установите переднюю секцию с креплениями к торпедо. Совместите технологические отверстия с проводкой и тросами, избегая перегибов. Наживите все саморезы без полной затяжки для финальной регулировки положения.

Ключевые этапы установки

Наденьте резиновый гофрозащитник на рычаг КПП и зафиксируйте его в пазе пластмассового стакана тоннеля
Заведите жгут проводов через боковые заглушки, закрепите разъемы датчиков заднего хода и освещения
Плотно прижмите заднюю секцию к полу, совмещая пистоны с отверстиями коврового покрытия
Выровняйте зазоры между тоннелем и панелью радиоприемника (±1.5 мм)

Окончательная фиксация: Затягивайте саморезы крест-накрест с усилием 5-7 Н∙м. Перемещайте рычаг КПП по всем передачам – правильная сборка исключает посторонние скрипы и затирания пластика. При наличии люфтов добавьте резиновые прокладки под крепежные площадки.

Контрольная точка	Параметр
Ход рычага в нейтрали	Свободный без контакта с краями прорези
Фиксатор крышки люка	Защелкивается с характерным щелчком
Прилегание к центральному тоннелю	Равномерный зазор по периметру

Важно: Не используйте герметик на стыках – это усложнит демонтаж. После установки проверьте работу подсветки рычага и пепельницы при включении габаритов.

Тест-драйв автомобиля для проверки качества работ

После завершения регулировки, ремонта или замены кулисы переключения передач ВАЗ-2109 обязателен контрольный тест-драйв. Он позволяет выявить скрытые дефекты и убедиться в корректности выполненных работ в реальных условиях движения. Проводите проверку на безопасном участке дороги с разным покрытием.

Начните с неподвижного автомобиля: убедитесь, что двигатель запускается только при выжатом сцеплении и нейтральном положении рычага КПП. Прогрейте мотор и поэтапно проверяйте включение всех передач (включая заднюю) при работающем двигателе, обращая внимание на тактильные и звуковые сигналы.

Ключевые аспекты проверки во время движения:

Четкость включения передач: Все скорости должны включаться без усилий, посторонних скрежета или хруста. Особое внимание – первой и задней передачам.
Отсутствие самопроизвольного выключения: Передача не должна "выбиваться" при разгоне, торможении или движении под нагрузкой.
Ход рычага: Люфт рычага в нейтрали не должен превышать допустимых значений (обычно до 10 мм), а его перемещение между передачами – быть плавным, без заеданий.
Синхронизация сцепления: Проверьте полное выключение сцепления (легкость включения передач) и отсутствие пробуксовки при резком старте.

Режим движения	Что проверять
Плавный разгон	Легкость последовательного переключения 1-2-3 передач, отсутствие вибраций на ручке КПП
Торможение двигателем	Четкость перехода на пониженные передачи (особенно 3-2), синхронность работы сцепления
Движение задним ходом	Уверенное включение задней передачи без посторонних шумов, отсутствие рывков

Важно: При обнаружении проблем (тугое включение, нечеткая фиксация, шумы) немедленно прекратите эксплуатацию и проведите повторную диагностику узла. Убедитесь в отсутствии подтеканий трансмиссионного масла из сальников КПП после поездки.

Профилактика преждевременного износа кулисы ВАЗ-2109

Предотвращение ускоренного износа кулисы требует систематического контроля состояния механизма и своевременного выполнения профилактических процедур. Регулярное обслуживание существенно продлевает ресурс деталей, сохраняя четкость переключения передач и предотвращая дорогостоящий ремонт.

Ключевые меры включают поддержание чистоты узла, периодическую смазку подвижных элементов и проверку целостности защитных элементов. Игнорирование этих правил приводит к заклиниванию тяг, люфтам рычага КПП и деформации пластиковых втулок.

Основные профилактические меры

Регулярная очистка: Удаляйте грязь и песок с тяг кулисы, картера сцепления и места установки рычага КПП при каждом ТО.
Смазка шарниров: Каждые 10-15 тыс. км обрабатывайте Литолом-24 или ШРУС-4:
- Шаровую опору рычага КПП
- Пальцы реактивных тяг
- Ось качания кулисы (при наличии сервисных отверстий)
Контроль пыльников: Проверяйте целостность резиновых чехлов на шаровых наконечниках тяг. Заменяйте при трещинах или разрывах.

Дополнительные рекомендации

Ежеквартально проверяйте уровень масла в КПП – его недостаток увеличивает усилие переключения.
Избегайте резких "дергающих" движений рычагом, особенно при непрогретой трансмиссии зимой.
При замене сцепления обязательно выполняйте регулировку хода рычага КПП.

Элемент	Периодичность контроля	Критичные признаки износа
Пластиковые втулки кулисы	Каждые 30 000 км	Люфт рычага, хруст при переключении
Реактивные тяги	Каждые 20 000 км	Деформация, следы коррозии на резьбе
Болт крепления кулисы	Каждые 15 000 км	Самопроизвольное откручивание, повреждение шлицов

График обслуживания кулисы переключения передач

Регулярное обслуживание кулисы ВАЗ-2109 предотвращает износ деталей и сохраняет четкость переключения передач. Пренебрежение графиком приводит к люфтам, затрудненному включению скоростей и преждевременному выходу узла из строя.

Интервалы обслуживания корректируются в зависимости от условий эксплуатации: при агрессивной езде, частых поездках по бездорожью или в пыльных регионах проверки проводятся чаще. Стандартный цикл основан на пробеге автомобиля.

Пробег (тыс. км)	Перечень работ
10–15 (ежегодно)	Визуальный осмотр целостности пыльников, проверка люфтов рычага, оценка плавности хода
30–40	Чистка и смазка шарниров тяг, регулировка положения кулисы, замена поврежденных пыльников
60–80	Диагностика износа втулок и наконечников, полная разборка-смазка механизма, замена деформированных тяг

Частые вопросы по ремонту кулисы ВАЗ-2109 и ответы

В процессе эксплуатации кулисы коробки передач ВАЗ-2109 возникают типовые неисправности, требующие диагностики и ремонта. Ниже собраны ключевые вопросы автовладельцев с практическими рекомендациями по их решению.

Правильное обслуживание механизма переключения существенно продлевает его ресурс и улучшает комфорт управления. Своевременное устранение люфтов и замена изношенных компонентов предотвращают критические поломки.

Диагностика и устранение неисправностей

Как определить износ кулисы?

Основные признаки:

Тугое или нечеткое включение передач
Самопроизвольное выключение скорости
Хруст/скрежет при переключении
Чрезмерный свободный ход рычага КПП

Почему не включается задняя передача?

Возможные причины:

Деформация тяги кулисы
Износ пластикового фиксатора штока КПП
Заклинивание сферической втулки на рычаге
Неправильная регулировка длины тяг

Как устранить люфт рычага переключения?

Последовательность действий:

Зажать автомобиль ручником, установить на подставки
Демонтировать пластиковый кожух кулисы
Проверить затяжку гайки сферического шарнира
Заменить разбитую пластиковую втулку штока селектора
Осмотреть пружину фиксатора на предмет усталости металла

Чем смазать кулису?

Рекомендуемые материалы:

Узел	Смазка
Шарнирные соединения	Литол-24 или ШРУС-4
Втулки штока селектора	Графитовая смазка
Поверхности трения рычага	Силиконовый спрей

Как заменить сломавшийся пластиковый стакан?

Порядок замены фиксатора:

Снять защитный резиновый чехол кулисы
Выпрессовать штифт крепления рычага
Извлечь фрагменты разрушенного стакана
Установить новый фиксатор (оригинальный номер 2109-1702210)
Собрать узел в обратной последовательности

Когда требуется полная замена кулисы?

Комплексная замена необходима при:

Трещинах или изломе корпуса механизма
Критической деформации тяг
Выработке посадочных гнезд шаровых шарниров
Отсутствии положительного эффекта после регулировки

Список источников

Официальное руководство по ремонту ВАЗ-2108/2109/21099
Техническая документация АвтоВАЗа по механизмам переключения передач
Специализированные автомобильные форумы (Drive2, ВАЗ Клуб)
Видеоинструкции на платформах YouTube: каналы "Гараж 54", "Авто Ремонт Просто"
Статьи в журналах "За рулём" и "Авторевю" по обслуживанию ВАЗ-классика
Практические мастер-классы автосервисов по ремонту отечественных авто
Учебные пособия по устройству автомобилей для профильных техникумов
