Лампа D1S - Выбор для качественного освещения

Статья обновлена: 18.08.2025

Современные системы освещения требуют эффективных и надежных источников света. Газоразрядная лампа D1S отвечает этим требованиям, обеспечивая мощный световой поток при компактных размерах.

Эта технология широко применяется в автомобильной промышленности, особенно в ксеноновых фарах. Ее конструкция объединяет колбу с газом и встроенный блок розжига.

Лампа D1S демонстрирует высокую светоотдачу и стабильную цветопередачу. Энергоэффективность решения снижает нагрузку на бортовую сеть транспортных средств.

Унификация цоколя и параметров позволяет использовать D1S в различных моделях авто. Это делает лампу востребованным компонентом современных систем освещения.

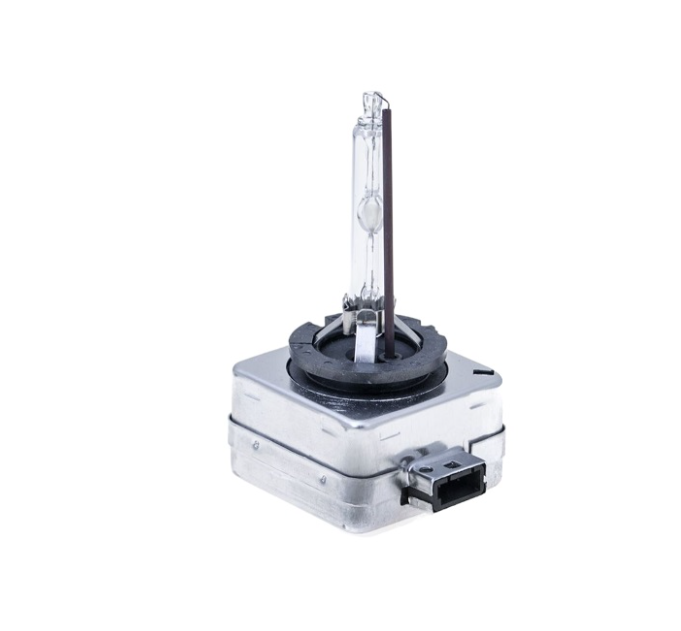

Конструкция цоколя D1S: особенности подключения

Цоколь D1S представляет собой сложный металлокерамический узел, спроектированный для работы в условиях высоких температур и напряжений, характерных для газоразрядных ксеноновых ламп. Его основная функция – обеспечение надежного электрического контакта и точной фиксации лампы в фаре, а также герметизация колбы.

Ключевым отличием от других типов цоколей (например, D2S) является интегрированный в конструкцию высоковольтный пускорегулирующий модуль (балласт). Это исключает необходимость во внешнем блоке розжига, упрощая монтаж и повышая компактность системы освещения.

Электрические контакты и подключение

Цоколь D1S имеет три контактных элемента:

Центральный высоковольтный контакт (+): Передает импульс розжига (до 25 кВ) и рабочее напряжение (обычно 85В) от встроенного балласта к электроду лампы. Выполнен в виде штыря.
Боковой контакт (-): Обеспечивает обратную цепь питания. Расположен на металлическом корпусе цоколя.
Дополнительный сигнальный контакт: Используется для передачи данных о состоянии лампы в бортовую сеть автомобиля (например, диагностика неисправности).

Подключение осуществляется через специальный разъем фары, который точно совмещается с контактами цоколя. Критически важно обеспечить чистоту контактных поверхностей и отсутствие механических повреждений во избежание пробоя или перегрева.

Элемент цоколя	Материал	Назначение
Керамическое основание	Высокопрочная керамика	Электроизоляция, термостойкость
Металлический корпус	Анодированная сталь	Механическая фиксация, контакт (-)
Встроенный балласт	Электронные компоненты в термостойком корпусе	Генерация высокого напряжения, стабилизация тока

Монтаж лампы требует строгого соблюдения ориентации: фиксирующие выступы на цоколе должны совпасть с пазами в посадочном месте фары. Принудительная установка с усилием недопустима – это приводит к разрушению керамических элементов.

Рабочее напряжение лампы D1S: безопасность эксплуатации

Газоразрядная лампа D1S функционирует при экстремально высоком напряжении, достигающем 25 000 Вольт (25 кВ) в момент розжига дуги. После стабилизации рабочее напряжение снижается до диапазона 80–90 В. Этот начальный высоковольтный импульс критичен для ионизации газовой смеси (ксенона и галогенидов металлов) между электродами.

Эксплуатационная безопасность обеспечивается комплексом конструктивных решений: керамическая колба устойчива к высоким температурам и электрическому пробою, а цоколь оснащен фланцем с пазами для точной фиксации в фаре. Это исключает прямой контакт с токоведущими частями при установке и предотвращает случайное извлечение под напряжением.

Ключевые аспекты безопасного использования

Соблюдение следующих требований минимизирует риски:

Использование штатного балласта: Блок розжига (IGNITER) генерирует строго нормированное напряжение и контролирует параметры дуги. Применение несовместимых компонентов провоцирует перегрузки.
Защита от влаги: Контакты фары и колодцы лампы должны быть герметичны. Попадание воды на включенную лампу вызывает короткое замыкание и разрушение колбы.
Работа только в фаре: Запрещен запуск вне защитного корпуса – УФ-излучение дуги и риск поражения током.

Технические параметры напряжения:

Этап работы	Диапазон напряжения	Длительность
Розжиг	до 25 кВ	миллисекунды
Стабилизация	80–90 В	постоянно

Замена лампы проводится исключительно при отключенном питании. Повреждение колбы или цоколя (трещины, сколы) делает лампу непригодной к использованию из-за риска электрического пробоя и взрыва. Утилизация выполняется как опасных электротехнических отходов.

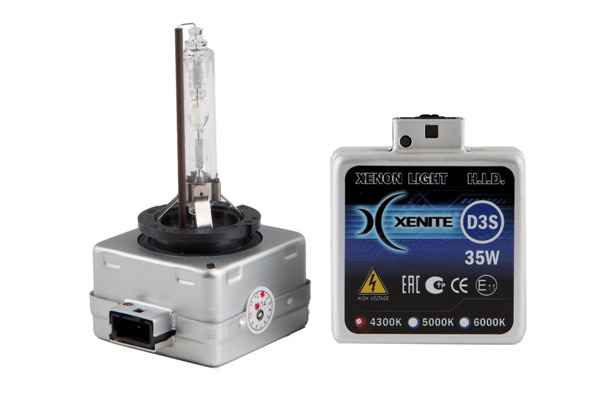

Световой поток и цветовая температура ламп D1S

Лампы D1S характеризуются высокой светоотдачей, достигая светового потока в диапазоне 3200–3500 люмен. Такая интенсивность обеспечивает превосходную видимость в ночных условиях, значительно превосходя показатели стандартных галогенных источников света. Эффективность достигается благодаря ксеноновому наполнению и оптимизированной конструкции дугового разряда, где большая часть энергии преобразуется в видимый свет с минимальными теплопотерями.

Цветовая температура варьируется от 4000K до 6000K, что позволяет адаптировать освещение под различные условия и предпочтения. Значения в 4300–5000K (естественный белый свет) обеспечивают оптимальное восприятие дорожного полотна и объектов, снижая утомляемость глаз. Более холодные оттенки (5000–6000K) с голубоватым свечением популярны в тюнинге, но могут ухудшать контрастность в дождь или туман.

Ключевые характеристики визуализации

Параметр	Диапазон	Влияние на освещение
Световой поток	3200–3500 лм	Яркость, покрытие зоны освещения
Цветовая температура	4000–6000K	Тон свечения, комфорт восприятия

Оптимальный баланс параметров достигается при:

4300–4500K: Максимальная светопередача (до 3400 лм) и нейтральная цветопередача
5000K+: Снижение светового потока (~3200 лм) при голубоватом оттенке

Важно: Совместимость с проекторной оптикой гарантирует точную фокусировку луча, предотвращая ослепление встречных водителей. Использование неоригинальных ламп может нарушить распределение света даже при схожих заявленных параметрах.

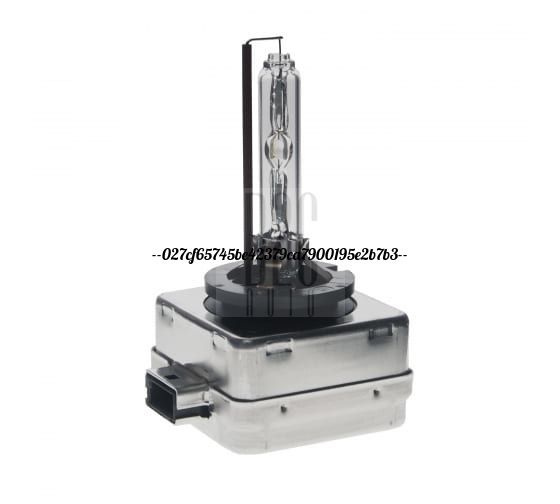

Конструкция колбы: газ и внутреннее устройство

Колба лампы D1S изготавливается из кварцевого стекла высокой чистоты, способного выдерживать экстремальные температуры (до 900°C) и давление до 100 атмосфер в рабочем режиме. Эта герметичная оболочка обеспечивает стабильную среду для газового разряда и эффективную передачу светового потока.

Внутри колбы находится тщательно дозированная газовая смесь, основу которой составляет ксенон (Xe) высокого давления. Помимо инертного газа, в состав включены строго контролируемые микродозы галогенидов металлов – чаще всего йодидов натрия (NaI) и скандия (ScI₃), реже – других редкоземельных элементов.

Ключевые компоненты и их функции

Ксенон (Xe): Инициирует дуговый разряд при подаче высоковольтного импульса (до 25 кВ) и обеспечивает мгновенный яркий свет при запуске.
Галогениды металлов: Испаряясь под воздействием дуги, образуют плазму, излучающую интенсивный белый свет с высокой цветовой температурой (~4200K) и отличной цветопередачей (CRI > 80).
Электроды из вольфрама: Расположены строго соосно с минимальным зазором (около 4.2 мм). Покрыты эмиттерными составами для термоэлектронной эмиссии и устойчивости к эрозии.
Буферный газ: Незначительное количество азота (N₂) или аргона (Ar) для стабилизации разряда на начальном этапе запуска до полного испарения галогенидов.

Компонент	Материал/Состав	Основная функция
Колба	Кварцевое стекло	Термостойкий герметичный корпус
Основной газ	Ксенон (Xe) высокого давления	Инициация дуги, стартовое свечение
Активаторы свечения	Галогениды Na, Sc	Генерация основного светового потока
Электроды	Легированный вольфрам	Поддержание стабильной дуги

Точная геометрия колбы, состав газовой среды и чистота материалов критичны для формирования компактной дуги, определяющей фокус светового пучка в оптике фары. Равномерное испарение галогенидов обеспечивает постоянную светоотдачу и стабильные спектральные характеристики на протяжении всего срока службы.

Применение ламп D1S: основные модели транспортных средств

Лампы D1S широко применяются в ксеноновых фарах современных автомобилей благодаря компактной конструкции "лампа+блок розжига". Эта технология обеспечивает высокую яркость и точную фокусировку светового пучка, что соответствует строгим стандартам безопасности ECE.

Основная сфера использования – штатное освещение премиальных и среднеразмерных транспортных средств. Лампы устанавливаются в фары проекторного типа с автоматическими корректорами угла наклона и омывателями, что гарантирует соответствие международным нормам.

Производитель	Модельный ряд
Audi	A4 (B8), A6 (C6), Q5, Q7
BMW	3 серия (E90), 5 серия (F10), X3 (F25), X5 (E70)
Mercedes-Benz	C-класс (W204), E-класс (W212), ML-класс (W164)
Volkswagen	Passat B6, Tiguan, Touareg
Lexus	RX350, GS300, IS250

Необходимость блока розжига: как работает система

Газоразрядные лампы D1S, в отличие от классических галогенных, не могут напрямую работать от автомобильного напряжения 12В. Их принцип свечения основан на электрическом разряде в газовой среде (ксеноне) между двумя электродами. Для инициирования этого разряда требуется кратковременное высоковольтное импульсное напряжение до 25 кВ, которое неспособен обеспечить штатный электрооборудование автомобиля.

После возникновения дуги лампа переходит в рабочий режим, но для поддержания стабильного разряда необходимо постоянное высокое напряжение (порядка 85В) и точный контроль тока. Штатная бортовя сеть не обеспечивает ни сверхвысокого напряжения для розжига, ни стабилизации параметров в процессе работы, что делает внешний блок розжига обязательным компонентом системы.

Принцип работы системы розжига

Процесс включает три ключевых этапа:

Генерация высоковольтного импульса: Блок преобразует 12В постоянного тока в переменный ток высокой частоты, повышает его до ~400В с помощью трансформатора, затем через колебательный контур создает импульс до 25 кВ.
Ионизация газа и пробой: Импульс подается на электроды лампы, вызывая пробой газовой смеси и образование проводящей плазменной дуги (цветовая температура ~4300К).
Стабилизация горения: После розжига блок автоматически снижает напряжение до 85В и регулирует ток (0.4А) для поддержания дуги, компенсируя колебания бортового напряжения.

Критически важные функции блока:

Защита от перегрузки при коротком замыкании в цепи лампы
Автоматическое отключение при обнаружении неисправности колбы
Коррекция параметров при колебаниях напряжения в бортовой сети (±2В)

Параметр	Этап розжига	Рабочий режим
Напряжение	до 25 кВ	~85В
Ток	Кратковременный импульс	Стабилизированные 0.4А
Длительность фазы	1-3 секунды	Постоянно

Техническое обслуживание ламп D1S: срок службы и диагностика

Средний срок службы газоразрядных ламп D1S составляет 2000-4000 часов работы, но на этот показатель существенно влияют условия эксплуатации. Частые включения/выключения, вибрации, скачки напряжения в бортовой сети и неисправности пускорегулирующей аппаратуры сокращают ресурс.

Деградация лампы проявляется постепенно: снижается яркость света, цветовая температура смещается в желтый спектр, появляется мерцание или задержка при включении. При возникновении подобных симптомов необходима комплексная диагностика для точного определения причины неисправности.

Ключевые аспекты обслуживания

Диагностика выполняется в следующем порядке:

Визуальный осмотр колбы на предмет почернений, трещин или помутнений кварцевого стекла
Проверка контактов в цоколе на окисление или деформацию
Тестирование напряжения на разъемах фары мультиметром
Подключение диагностического сканера для выявления ошибок блока розжига

Важно: При замене ламп всегда устанавливайте парный комплект – неравномерный износ приводит к дисбалансу освещения и перегрузке электрооборудования.

Симптом	Возможная причина	Решение
Лампа не включается	Обрыв цепи, неисправность блока розжига	Проверка предохранителей, диагностика ЭБУ
Прерывистое свечение	Нарушение контакта, износ электродов	Зачистка клемм, замена лампы
Желтый оттенок света	Выработка ресурса, деградация газового состава	Обязательная замена пары ламп

Категорически запрещено: прикасаться к кварцевой колбе голыми руками – жировые следы приводят к локальному перегреву и взрыву лампы. Используйте чистые перчатки или салфетку при установке.

Проверка и замена лампы D1S: пошаговые рекомендации

Перед началом работ убедитесь, что автомобиль стоит на ровной поверхности с выключенным зажиганием и снят минусовой клеммой с аккумулятора. Подготовьте защитные перчатки (во избежание загрязнения колбы) и новую сертифицированную лампу D1S, идентичную вышедшей из строя. Проверьте целостность проводки и разъёмов фары на предмет оплавлений или окислений.

Для диагностики используйте мультиметр: измерьте сопротивление цоколя (норма 0.8–1.5 Ом) и подайте 12V на контакты блока розжига для проверки искрообразования. При отсутствии дуги или механических повреждений колбы (почернение, трещины) лампа требует замены. Не прикасайтесь к стеклянной поверхности голыми руками!

Процедура замены

Снимите декоративный кожух фары, открутив фиксирующие винты или отщелкнув клипсы.
Отсоедините высоковольтный разъём от блока розжига, нажав на фиксатор.
Выкрутите лампу против часовой стрелки, удерживая керамический цоколь (не касаясь колбы!).
Извлеките лампу вместе с блоком розжига из корпуса фары.
Отсоедините блок розжига от цоколя старой лампы, нажав на пружинный замок.

Соберите новый узел: защёлкните блок розжига на цоколе новой лампы до характерного щелчка. Установите конструкцию в фару, совместив пазы с выступами посадочного места, затем поверните по часовой стрелке до фиксации. Подсоедините разъём и протестируйте работу света после подключения АКБ. При правильном монтаже луч будет ровным без затемнённых зон.

Тип неисправности	Вероятная причина	Решение
Лампа не зажигается	Обрыв цепи, неисправность блока розжига	Проверить предохранители, заменить блок
Прерывистое свечение	Окисление контактов, низкое напряжение АКБ	Почистить разъёмы, проверить генератор
Жёлтое свечение	Износ газонаполненной колбы	Обязательная замена лампы

После установки выполните калибровку угла наклона фар на сервисном стенде. Не используйте лампы с повреждённым цоколем или вмятинами на колбе – это приведёт к перегреву и выходу из строя оптики. Рекомендуется менять лампы попарно для сохранения идентичной цветовой температуры.
