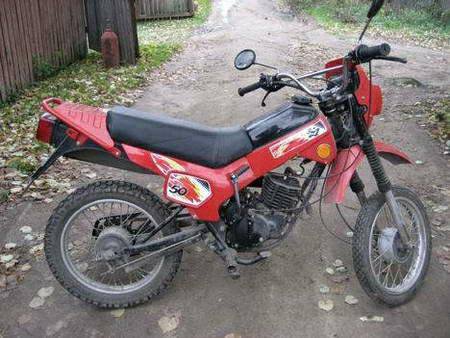

Легенда на двух колесах - ЗиД-50 Пилот

Статья обновлена: 18.08.2025

В истории отечественной мототехники найдётся мало моделей, завоевавших такую же безоговорочную любовь и узнаваемость, как ЗиД-50 Пилот.

Этот неприхотливый мопед с характерным дизайном стал настоящим символом эпохи, верным спутником нескольких поколений россиян.

Годы серийного производства ЗиД-50

Серийное производство мопеда ЗиД-50 "Пилот" началось на Заводе имени Дегтярёва (г. Ковров) в 1961 году. Эта модель пришла на смену популярному мопеду ЗиД-49, унаследовав от него многие конструктивные решения, но получив новый, более современный внешний вид и важное техническое обновление.

Выпуск базовой модели ЗиД-50 продолжался до 1965 года. Основной причиной запуска именно этой модели с двигателем 50 см³ стало введение в СССР новых Правил дорожного движения, которые выводили мопеды с двигателями объемом менее 50 см³ в отдельную категорию с упрощенными требованиями к регистрации и управлению.

Ключевые особенности модели ЗиД-50 (1961-1965)

Мопед ЗиД-50 "Пилот" первых лет выпуска отличался следующими характеристиками:

• Двигатель: Двухтактный, карбюраторный, рабочим объемом 49,8 см³ (мощность около 1,5 л.с.).
• Рама: Открытого типа (дуплексная), трубчатая, стальная.
• Тормоза: Барабанного типа, только на заднее колесо.
• Подвеска: Передняя - телескопическая вилка с короткоходными амортизаторами, задняя - жесткая (без амортизаторов).
• Электрооборудование: Генератор переменного тока (магдино), питающий фару, задний фонарь и звуковой сигнал.

Технические характеристики ЗиД-50 (базовая модель):

Масса (сухая)	~45 кг
Максимальная скорость	~40 км/ч
Расход топлива	~2,0 - 2,5 л/100 км
Топливо	Смесь бензина А-66/А-72 с маслом (25:1)

В 1965 году производство базовой модели ЗиД-50 было завершено. Ей на смену пришла значительно модернизированная версия - ЗиД-50М "Пилот-М", которая устранила многие недостатки предшественника (в частности, получила передние тормоза и подрессоренное заднее колесо) и выпускалась гораздо дольше.

Конструктивные особенности рамы Пилота

Рама ЗиД-50 Пилот выполнена по классической одинарной замкнутой схеме из стальных труб круглого сечения. Основу составляет центральная несущая балка, к которой жестко приварены передняя вилкаодержатель, подседельный узел и задние силовые элементы. Конструкция обеспечивает минимальный вес при сохранении необходимой жесткости на кручение и изгиб.

Задняя часть рамы интегрирует силовой кронштейн для крепления маятниковой подвески с амортизаторами. Зона крепления двигателя сформирована усиленными поперечинами и площадками под моторные болты, что гарантирует устойчивое положение силового агрегата. Отдельное внимание уделено креплению топливного бака – рама имеет верхние дуги сложной геометрии, точно повторяющие контуры емкости.

Ключевые элементы и технологические решения

• Материал: Трубы Ст20 диаметром 25-32 мм, толщина стенки 1.8-2 мм
• Соединения: Электросварка сплошным швом в критичных узлах, точечная – во вспомогательных
• Защита: Многослойное грунтование и покраска эмалью ПФ-115

Конструктивный узел	Особенности
Передняя вилкаодержатель	Двойные косынки усиления, отверстия под рулевую колонку
Двигательный отсек	Регулируемые площадки под крепеж, вентиляционные выресы
Задняя маятниковая вилка	Петлевое соединение на втулках, проушины под амортизаторы

Отличительная черта – дугообразный подрамник под седло, снижающий вибрационную нагрузку на пилота. Концы труб в местах сварки дополнительно расклепаны для предотвращения трещинообразования.

Двигатель Д-50: технические параметры

Двухтактный одноцилиндровый карбюраторный двигатель Д-50 воздушного охлаждения являлся силовым агрегатом, определявшим характеристики мопеда. Конструкция отличалась простотой и ремонтопригодностью, что обеспечивало долгий срок службы даже при интенсивной эксплуатации. Запуск осуществлялся педальным стартером через храповой механизм.

Блок цилиндра из алюминиевого сплава с чугунной гильзой обеспечивал оптимальный теплоотвод. Картер двигателя выполнялся разъёмным для упрощения обслуживания. Система смазки работала по принципу смешивания масла с бензином в пропорции 1:25. Подача топлива осуществлялась через простой игольчатый карбюратор типа К-50.

Основные характеристики

• Тип: двухтактный, бензиновый
• Объём: 49,8 см³
• Диаметр цилиндра / ход поршня: 38 мм × 44 мм
• Степень сжатия: 7,5:1
• Максимальная мощность: 1,8 л.с. (1,3 кВт) при 4500 об/мин

Система зажигания	Магнето МЛ-1, контактного типа
Топливная смесь	АИ-76 с моторным маслом М-8В
Система очистки воздуха	Контакный масляный фильтр
Ресурс до капремонта	10 000 км

1. Особенности эксплуатации: Прогрев двигателя 2-3 минуты перед началом движения
2. Типовые неисправности: Засорение выхлопной системы, износ поршневых колец
3. Модернизации: Установка бесконтактного зажигания для улучшения запуска

Принцип работы двухтактного мотора

Двухтактный двигатель выполняет полный рабочий цикл за одно вращение коленчатого вала и два хода поршня. Отсутствие отдельной системы газораспределения с клапанами упрощает конструкцию: впуск топливной смеси и выпуск отработанных газов происходят через окна в цилиндре, открываемые самим поршнем при движении.

Картер двигателя выполняет функцию насоса: при движении поршня вверх под ним создается разрежение, всасывающее горючую смесь из карбюратора. При обратном ходе поршня смесь предварительно сжимается в картере перед подачей в цилиндр, что обеспечивает продувку камеры сгорания.

Последовательность тактов

1. Такт сжатия и впуска:
   • Поршень движется от нижней мёртвой точки (НМТ) к верхней (ВМТ), перекрывая продувочные и выпускные окна.
   • Сжатие топливно-воздушной смеси в камере сгорания.
   • Одновременно в картере под поршнем создается разрежение, открывается впускное окно – происходит всасывание новой порции смеси.
2. Такт рабочего хода и продувки:
   • В ВМТ искра свечи воспламеняет сжатую смесь, газы толкают поршень вниз.
   • При движении поршня к НМТ сначала открывается выпускное окно – газы выходят в глушитель.
   • Далее открываются продувочные окна: сжатая в картере горючая смесь поступает в цилиндр, вытесняя остатки газов и заполняя камеру.

Элемент	Функция в двухтактном цикле
Картер двигателя	Камера предварительного сжатия смеси и насос для подачи топлива
Продувочные окна	Каналы для подачи свежей смеси под давлением из картера
Выпускное окно	Отвод отработанных газов при опускании поршня

Система воздушного охлаждения двигателя

На мопеде ЗиД-50 Пилот применяется классическая система воздушного охлаждения двигателя, не требующая сложных технических решений или дополнительных жидкостей. Принцип основан на естественном обдуве цилиндра и головки встречным потоком воздуха во время движения, дополненном принудительной вентиляцией. Ребра цилиндра, отлитые из алюминиевого сплава, значительно увеличивают площадь теплоотдающей поверхности.

Эффективность охлаждения напрямую зависит от скорости движения мопеда и чистоты оребрения. Глубину и форму ребер рассчитали для оптимального теплоотвода при рабочих оборотах двигателя 4500–5000 об/мин. Отсутствие радиатора, помп и патрубков упрощает конструкцию, снижает вес и исключает риски утечек охлаждающей жидкости, характерные для водяных систем.

Ключевые особенности и обслуживание

Для принудительного обдува на коленчатом валу установлен крыльчатый вентилятор, направляющий воздух на цилиндр через специальный кожух. Это критично при движении на низких скоростях или в пробках. Основные правила обслуживания системы:

• Регулярная очистка ребер цилиндра от грязи и масляных отложений жёсткой щёткой
• Контроль целостности защитного кожуха вентилятора
• Проверка отсутствия трещин в ребрах (особенно после перегрева)

Преимущество	Практическое значение
Простота конструкции	Минимум поломок, ремонт в гаражных условиях
Малый вес	Соответствие концепции лёгкого мопеда
Независимость от антифриза	Экономия на обслуживании, работа в мороз до -30°C

Эксплуатационные ограничения связаны с риском локального перегрева при длительной работе на максимальных оборотах или езде под нагрузкой в гору. Для предотвращения задиров поршня и колец владельцам рекомендовали делать паузы при дальних поездках. Корректная работа системы – запас долговечности одного из самых выносливых двигателей в классе 50 см³.

Карбюратор К-50Д: устройство и регулировки

Карбюратор К-50Д – однокамерный вертикальный агрегат поплавкового типа, разработанный для двухтактных двигателей мопедов ЗиД-50. Конструкция включает корпус из алюминиевого сплава, объединяющий воздушный канал, топливную полость и дозирующие элементы. Основные компоненты: поплавковая камера с игольчатым клапаном, дроссельная заслонка, главный топливный жиклёр, распылитель, диффузор и система холостого хода.

Принцип работы основан на разрежении во впускном тракте: воздушный поток смешивается с топливом, поступающим через жиклёры. Регулировка качества смеси осуществляется винтами холостого хода и положением дроссельной иглы. Стабильность оборотов обеспечивается балансом топливоподачи и воздушного канала, критичным для двухтактных ДВС.

Ключевые регулировочные узлы

Для точной настройки используются три элемента:

• Винт холостого хода – регулирует сечение канала ХХ, влияя на состав смеси при низких оборотах.
• Дроссельная игла – контролирует подачу топлива на средних оборотах (фиксация стопорным кольцом в канавках).
• Винт "количества" – ограничивает минимальное положение дроссельной заслонки.

Параметр	Номинальное значение
Диаметр диффузора	14 мм
Маркировка главного жиклёра	№40
Уровень топлива в поплавковой камере	24±0.5 мм

Процедура регулировки начинается с прогрева двигателя до рабочей температуры. Последовательность действий:

1. Винтом "количества" установите минимальные устойчивые обороты (~1200 об/мин).
2. Винтом холостого хода добейтесь максимальных оборотов.
3. Повторно уменьшите обороты винтом "количества".
4. Проверьте реакцию на резкое открытие дросселя – отсутствие провалов свидетельствует о корректной настройке.

Важно: Износ жиклёров или попадание грязи требует замены компонентов. Признаки некорректной работы – чёрный дым выхлопа (переобогащение), хлопки в глушителе (обеднение смеси), нестабильный холостой ход.

Электронное зажигание Б-300

Система Б-300 представляла собой бесконтактное электронное зажигание, разработанное специально для мопедов ЗиД-50 «Пилот». Она пришла на смену устаревшей контактной системе, кардинально изменив принцип формирования искры. В основе лежал датчик Холла, фиксировавший положение коленвала, и электронный коммутатор, управлявший подачей высокого напряжения на свечу.

Отсутствие механических контактов в прерывателе стало ключевым преимуществом. Это устранило проблемы с подгоранием и износом контактной группы, неизбежные в классических системах. Б-300 обеспечивала стабильную искру вне зависимости от состояния двигателя, оборотов или погодных условий, что напрямую влияло на надежность запуска и ровную работу мотора.

Принцип работы и особенности

Функционирование системы основывалось на нескольких ключевых компонентах:

• Датчик Холла: Устанавливался на картере двигателя напротив магнитопровода, закрепленного на роторе генератора. При вращении магниты ротора индуцировали в датчике импульсы напряжения.
• Коммутатор: Получал сигналы от датчика Холла. На основе этих сигналов он прерывал ток в первичной обмотке катушки зажигания в точно рассчитанный момент.
• Катушка зажигания: Преобразовывала низковольтный импульс от коммутатора (12V) в высоковольтный (15-20 кВ), необходимый для пробоя искрового промежутка свечи.
• Высоковольтный провод и свеча зажигания: Обеспечивали подачу импульса высокого напряжения в камеру сгорания.

Главные преимущества Б-300 перед контактной системой:

1. Повышенная надежность: Отсутствие трущихся и подгорающих контактов значительно увеличило ресурс системы.
2. Стабильность искрообразования: Мощная искра генерировалась при любых оборотах двигателя и состоянии аккумулятора.
3. Упрощение обслуживания: Отпала необходимость в регулярной чистке, регулировке зазора и замене контактов прерывателя.
4. Улучшенный запуск: Особенно заметный в холодную и влажную погоду.
5. Более точное управление углом опережения зажигания (УОЗ): Электроника обеспечивала оптимальный УОЗ на разных режимах работы.

Установка Б-300 на ЗиД-50 требовала замены ротора генератора (под шкивом сцепления) на оснащенный магнитопроводом, монтажа датчика Холла на картер и подключения коммутатора. Система стала стандартной для поздних выпусков "Пилота" и популярным апгрейдом для владельцев ранних моделей.

Механизм сцепление: конструкция и обслуживание

Сцепление ЗиД-50 – многодисковое масляного типа, работающее в картере двигателя. Основные компоненты: пакет фрикционных дисков (5-7 шт.), стальные ведущие диски с зубцами наружу, ведомые диски с внутренними шлицами, нажимной диск с пружинами и кулачковый механизм выключения. Привод осуществляется через тросик от ручки на руле, воздействующий на рычаг выжимного подшипника.

Диски сжимаются пружинами в рабочем состоянии, передавая крутящий момент от коленвала на коробку передач. При выжиме ручки подшипник через кулачки разводит диски, преодолевая сопротивление пружин. Особенность – зависимость работы от уровня и качества масла в картере, выполняющего роль охлаждающей жидкости и смазки для фрикционных накладок.

Обслуживание и регулировка

Ключевые процедуры обслуживания:

• Регулировка свободного хода ручки: Зазор 2-3 мм на конце рычага коробки обеспечивается контргайкой у наконечника тросика. Правильная регулировка предотвращает пробуксовку и неполное выключение.
• Контроль масла: Использование рекомендованного масла (ТАД-17И, SAE 10W40) и поддержание уровня. Загрязнение или низкий уровень вызывают проскальзывание дисков.
• Диагностика износа: Признаки необходимости замены дисков – рывки при старте, самопроизвольное движение на нейтрали, запах гари. Измерение толщины пакета дисков без нагрузки: менее 20 мм требует замены.

Параметр	Нормальное значение	Критическое значение
Толщина фрикционной накладки	3.0-3.5 мм	<2.5 мм
Высота пружин	27.5 мм	<25.0 мм
Свободный ход тросика	2-3 мм	Отсутствует или >5 мм

При замене дисков обязательна промывка картера и замена масла. Сборку выполняют с равномерной затяжкой болтов нажимного диска (крест-накрест). Тросик сцепления требует периодической смазки и замены при повреждении оплетки или усилении хода ручки более 50% от стандартного.

Двухступенчатая коробка передач

Конструкция КПП ЗиД-50 принципиально отличалась от распространённых вариаторов, предлагая механическое переключение передач с помощью ножного рычага слева. Двухступенчатая схема включала пониженную (1) и повышенную (2) передачи, что позволяло адаптировать тягу двигателя к дорожным условиям.

Переключение осуществлялось через кулачковый механизм и подвижную шестерню на выходном валу. Нейтраль фиксировалась между ступенями, а смазка деталей производилась моторным маслом, циркулирующим в общем картере силового агрегата.

Ключевые особенности и эксплуатация

Для старта с места рекомендовалось использование первой передачи, обеспечивающей высокий крутящий момент. Переход на вторую передачу выполнялся при наборе скорости 25-30 км/ч – требовалось:

1. Сбросить газ
2. Нажать рычаг переключения до упора
3. Плавно добавить обороты

Характерные особенности коробки:

• Отсутствие синхронизаторов – требовало точной координации
• Чёткая фиксация передач при корректной регулировке
• Шумность работы на пониженной передаче

Параметр	1-я передача	2-я передача
Передаточное число	3,08	1,78
Диапазон скоростей	0-30 км/ч	25-60 км/ч

Правильная эксплуатация КПП исключала "перегазовки" при переключениях и движение на пониженной передаче свыше 35 км/ч. Несмотря на архаичность, система демонстрировала высокую ремонтопригодность – замена шестерён выполнялась без демонтажа двигателя.

Цепной привод заднего колеса

Цепной привод заднего колеса на мопеде ЗиД-50 Пилот выполняет ключевую функцию передачи крутящего момента от двигателя к заднему колесу. Он состоит из ведущей звездочки на выходном валу коробки передач, ведомой звездочки на ступице заднего колеса и роликовой цепи, связывающей их.

Конструкция обеспечивает надежное сцепление при минимальных потерях мощности. Ведущая звездочка имеет 15 зубьев, ведомая – 45 зубьев, что создает передаточное отношение 1:3. Такое соотношение оптимально для баланса тягового усилия и скорости на одноцилиндровом двигателе объемом 49.9 см³.

Технические особенности

Цепь типа ПР-12.7-1800 ГОСТ 13568-75 имеет шаг 12.7 мм и ширину 7.2 мм. Для регулировки натяжения предусмотрены эксцентриковые оси крепления заднего колеса. Натяжение контролируется по провисанию цепи в средней части – допустимый люфт составляет 10-15 мм при нажатии вниз.

Параметр	Значение
Тип цепи	Роликовая однорядная
Количество звеньев	112
Ресурс цепи	≈ 5 000 км
Требуемое натяжение	10-15 мм люфта

Критические требования к обслуживанию:

• Регулярная очистка от грязи
• Смазка цепи после каждой заправки
• Контроль совпадения звездочек в одной плоскости

Несвоевременное обслуживание приводит к:

1. Проскальзыванию цепи по звездам
2. Ускоренному износу зубьев
3. Обрыву цепи на ходу

Эксцентриковая система регулировки позволяет оперативно корректировать натяжение без демонтажа элементов. Для замены цепи требуется размыкание замкового звена с последующей установкой новой цепи через раму и защитный кожух.

Регулировка натяжения цепи

Правильное натяжение цепи критически важно для безопасной эксплуатации мопеда ЗиД-50 Пилот. Слишком слабое натяжение приводит к ударам цепи о защитный кожух, соскакиванию со звездочек и ускоренному износу трансмиссии. Чрезмерно тугое натяжение вызывает перегрузку подшипников вала КПП и ступицы, увеличивает сопротивление качению и риск обрыва.

Проверку провисания выполняйте на холодной трансмиссии при установке мопеда на центральную подставку. Оптимальное значение для ЗиД-50 Пилот – 10-15 мм свободного хода в середине нижней ветви цепи при умеренном ручном нажатии. Регулировку требуется проводить каждые 500 км пробега или после замены цепи/звездочек.

Порядок регулировки

1. Ослабьте контргайки на регулировочных болтах с обеих сторон рамы возле оси заднего колеса
2. Вращайте симметрично регулировочные гайки с левой и правой стороны:
   • По часовой стрелке – для увеличения натяжения
   • Против часовой – для ослабления
3. Контролируйте провисание через каждые ½ оборота гаек
4. Добейтесь равномерного положения колеса по меткам на перьях рамы (перекос недопустим!)
5. Зафиксируйте положение, затянув контргайки моментом 45-50 Н·м
6. Проверьте свободный ход цепи при вращении колеса рукой

Обязательно смажьте цепь после регулировки! Используйте специальные аэрозольные смазки для мотоцепей. Избегайте густых составов – они налипают пыль и ускоряют износ.

Телескопическая передняя вилка

На ЗиД-50 "Пилот" применялась классическая телескопическая вилка с гидравлическими амортизаторами, что являлось прогрессивным решением для мопедов того времени. Конструкция включала две основные трубы (станины), внутри которых перемещались подвижные штоки с пружинами и демпфирующими элементами.

Работа системы основывалась на сжатии масла через клапаны в картриджах при наезде на неровность, гася ударные нагрузки. Пыльники защищали внутренние полости от грязи и влаги, а регулировка преднатяга пружин осуществлялась через верхние резьбовые крышки.

Ключевые особенности и преимущества

• Повышенная плавность хода по сравнению с устаревшими короткорычажными вилками конкурентов
• Стабильность управления благодаря параллельному ходу штоков и минимальному трению тефлоновых втулок
• Простота обслуживания - замена масла и сальников выполнялась без специнструмента
• Диаметр труб 30 мм обеспечивал достаточную жёсткость для скоростей до 50 км/ч

Параметр	Значение
Ход вилки	90 мм
Объём масла (на ногу)	75 мл
Вязкость масла	SAE 15W-40

Несмотря на склонность к течи сальников после длительной эксплуатации, надёжность конструкции подтверждалась ресурсом в 15-20 тыс. км. Модернизация путём установки усиленных пружин и современных уплотнителей существенно улучшала характеристики.

Задняя подвеска с амортизаторами

Конструкция задней подвески ЗиД-50 Пилот выполнена по классической маятниковой схеме с двумя пружинно-гидравлическими амортизаторами. Данное решение обеспечивает эффективное гашение колебаний при движении по неровным дорогам, существенно повышая комфорт водителя. Маятник из стального профиля шарнирно закреплен на оси рамы, а амортизаторы соединяют его верхнюю часть с силовой структурой мопеда.

Амортизаторы оснащены винтовыми пружинами сжатия и масляными демпферами, работающими в двух направлениях – на сжатие и отбой. Особенностью является отсутствие регулировки жесткости: инженеры подобрали оптимальные параметры для типичных эксплуатационных условий. Резинометаллические втулки в точках крепления дополнительно снижают вибрации и шум, продлевая ресурс соединений.

Ключевые характеристики

• Тип демпфирования: гидравлический двухстороннего действия
• Рабочий ход: 55-60 мм
• Крепление: нижняя проушина + верхний штырь
• Защита: гофрированные пыльники на штоках

При эксплуатации важно контролировать состояние резиновых чехлов амортизаторов и отсутствие масляных подтеков – это основные признаки износа узла. Замена производится попарно для сохранения симметрии работы подвески. Оригинальные амортизаторы отличаются характерным синим или черным окрасом корпуса и нанесенной маркировкой завода-изготовителя.

Тормозная система барабанного типа

На мопеде ЗиД-50 Пилот применялась классическая барабанная тормозная система, отличающаяся простотой конструкции и высокой надежностью. Основные компоненты включали тормозной барабан, закрепленный на ступице колеса, и тормозные колодки с фрикционными накладками, размещенные внутри барабана.

Принцип работы основан на механическом разведении колодок наружу при нажатии ручки или педали тормоза. Колодки прижимаются к внутренней поверхности вращающегося барабана, создавая трение и замедляя движение. Регулировка зазора между колодками и барабаном выполнялась вручную через сервисное окошко.

Ключевые особенности и обслуживание

• Задний тормоз – ножной, с приводом через трос и систему рычагов
• Передний тормоз – ручной (на левой рукоятке руля), тросовый
• Материалы: чугунный барабан, стальные колодки с асбестовыми накладками

Основные требования к эксплуатации включали регулярную очистку от пыли и грязи, контроль износа накладок (допустимый зазор – не более 1,5 мм) и своевременную замену растянутых тросов. Преимуществом системы считалась устойчивость к влаге и грязи, но при перегреве эффективность снижалась.

Тип обслуживания	Периодичность	Действия
Регулировка	Каждые 500 км	Корректировка натяжения троса, выставление зазора колодок
Чистка	Сезонно	Удаление абразивной пыли, смазка оси колодок
Замена колодок	При износе на 80%	Установка новых комплектов попарно

Регулировка тормозных ручек и тросов

Правильная регулировка тормозных ручек и тросов критична для безопасности эксплуатации мопеда. Недостаточный ход рукояти приводит к неполному срабатыванию колодок, а избыточный люфт снижает скорость реакции системы. Регулярная проверка предотвращает аварии из-за отказа тормозов.

Процедура требует минимального набора инструментов: гаечных ключей на 10 и 13 мм, пассатижей и чистой ветоши. Все работы выполняются при заглушенном двигателе с устойчивой фиксацией мопеда на подставке. Перед регулировкой визуально оцените износ тросов и состояние рубашек – трещины или "ёршистость" свидетельствуют о необходимости замены.

Пошаговая последовательность регулировки

Регулировка свободного хода рукояти:

1. Ослабьте контргайку на регулировочной муфте у тормозной ручки
2. Вращайте муфту по часовой стрелке для уменьшения люфта (против – для увеличения)
3. Оптимальный зазор: 2-3 мм между ручкой и грипсой до начала натяжения троса
4. Зафиксируйте положение контргайкой, удерживая муфту пассатижами

Корректировка натяжения троса:

• При недостаточной эффективности после регулировки ручки – отрегулируйте натяжение у тормозного механизма
• Ослабьте контргайки натяжителя возле заднего тормозного барабана или передней вилки
• Смещайте регулировочный болт, добиваясь расстояния 5-7 мм между рычагом и упором
• Затяните контргайки, проверьте отсутствие перекоса троса в рубашках

Контроль результата:

Параметр	Норма	Метод проверки
Свободный ход ручки	2-3 мм	Линейка между рукоятью и рулём
Ход тормозного рычага	5-7 мм	Замер от рычага до ограничителя
Эффективность торможения	Блокировка колеса	Проверка на стоящем мопеде

После регулировки обязательно проверьте работу системы в движении на малой скорости. Тросы должны двигаться в рубашках без заеданий, возврат ручки в исходное положение – мгновенный и полный. При появлении скрипов или замедленного срабатывания смажьте тросы графитовой смазкой через маслёнки.

Шины размерности 2,25–19

На ЗиД-50 Пилот применялись шины классической размерности 2,25–19, характерной для советской мототехники того периода. Этот параметр указывает на ширину профиля покрышки в дюймах (2,25") и посадочный диаметр обода (19"). Такие габариты обеспечивали оптимальный баланс между устойчивостью на дороге и маневренностью, что критично для легких мопедов.

Резина данного типоразмера отличалась универсальным протектором, рассчитанным преимущественно на эксплуатацию в городских условиях и на укатанных грунтовых дорогах. Требовалось поддерживать давление в пределах 1,8–2,2 атмосферы для переднего колеса и 2,0–2,5 атм. для заднего – отклонения от нормы приводили к ускоренному износу или ухудшению управляемости.

Ключевые особенности и обслуживание

Шины крепились на штампованные стальные обода типа "Тульский" с углубленным профилем, что требовало применения специальных монтажных лопаток для замены. Распространенные модели покрышек:

• ПМ-19 ("Пневматик мотоциклетный") с расчлененным рисунком протектора
• К-37 с диагональным кордом и дорожным узором

Параметр	Передняя шина	Задняя шина
Давление (атм)	1.8–2.0	2.0–2.3
Износ протектора (мин. глубина)	0.8 мм	1.0 мм
Тип камеры	19х2.25	19х2.25

Регулярная проверка состояния шин включала визуальный осмотр на порезы, "грыжи" и истирание индикаторов износа. Категорически не рекомендовалось использование покрышек с повреждениями корда или расслоением – это могло спровоцировать внезапный разрыв на ходу.

Электрооборудование: от аккумулятора до фар

Сердцем системы выступал свинцово-кислотный аккумулятор напряжением 6 В и ёмкостью 4 А·ч, расположенный под седлом. Его ключевая задача – питание цепи зажигания и осветительных приборов при неработающем двигателе, а также помощь в запуске. Стабильность напряжения обеспечивалась простым реле-регулятором вибрационного типа.

Генератор переменного тока Г-427 мощностью 45 Вт, установленный на коленвале, брал на себя энергоснабжение при работе мотора. Он заряжал аккумулятор через реле-регулятор и напрямую питал фары, габариты и задний фонарь. За воспламенение топливной смеси отвечало контактное батарейное зажигание с катушкой Б-300 и прерывателем-распределителем.

Компоненты системы освещения и сигнализации

• Передняя фара: Лампа АМН12-45+3 на 45 Вт (дальний свет) и 3 Вт (габарит). Рефлектор параболический, стекло рассеивающее с секторным рисунком.
• Задний фонарь: Комбинированный (ФП-133) с лампами на 3 Вт (стоп-сигнал) и 3 Вт (подсветка номера). Красное стекло, крепление на крыле.
• Указатели поворота: Отсутствовали в базовой комплектации, устанавливались опционально с отдельным реле-прерывателем.

Управление осуществлялось через ручные переключатели на руле: левый включал дальний/ближний свет, правый отвечал за сигнал клаксона. Задний стоп-сигнал активировался автоматически при нажатии на педаль тормоза. Проводка – одножильные медные провода в ПВХ-изоляции, объединённые в жгуты с разъёмами типа "папа-мама". Основные цепи защищались плавкими вставками.

Замена свечи зажигания А17В на ЗиД-50 Пилот

Подготовьте новый комплект свечей А17В (стандартная для двигателя Д8) и ключ свечной на 16 мм. Убедитесь, что двигатель остыл во избежание ожогов. Снимите декоративный кожух двигателя для доступа к головке цилиндра.

Отсоедините высоковольтный провод, аккуратно потянув за резиновый колпачок. Не дергайте за кабель! Очистите область вокруг свечи щеткой от грязи, предотвращая попадание мусора в камеру сгорания при демонтаже.

Процесс замены

1. Вставьте свечной ключ в колодец, плотно зафиксировав его на гранях свечи.
2. Поверните против часовой стрелки до свободного хода, затем извлеките старую свечу.
3. Проверьте резьбу в головке цилиндра на отсутствие повреждений.
4. Вручную вкрутите новую свечу А17В до упора, избегая перекоса.
5. Дожмите ключом с усилием 15-20 Н·м (примерно 1/4 оборота после касания).

Наденьте высоковольтный провод до характерного щелчка. Запустите двигатель – устойчивая работа без хлопков подтверждает правильность установки. При появлении пропусков зажигания проверьте плотность прилегания колпачка и затяжку свечи.

Топливный бак и расход топлива

Мопед ЗиД-50 Пилот оснащался вместительным топливным баком объёмом 8,5 литров. Эта особенность выделяла его среди конкурентов, обеспечивая солидный запас хода без частых дозаправок. Бак из стали располагался под седлом, сохраняя низкий центр тяжести для лучшей устойчивости.

При заводских характеристиках двигателя расход топлива составлял 2,2–2,5 литра на 100 км. На практике этот показатель варьировался от 2 до 3 л/100 км в зависимости от:

• Стиля вождения
• Состояния карбюратора
• Качества бензина (АИ-76 или АИ-80)
• Регулярности обслуживания

Расчётный запас хода на одном баке:

Режим эксплуатации	Расход (л/100 км)	Запас хода
Оптимальный	2,5	340 км
Экономичный	2,0	425 км
Активный	3,0	283 км

Экономичность в сочетании с объёмом бака делала Пилот практичным вариантом для поездок между населёнными пунктами, где АЗС были редкостью. Владельцы отмечали: даже при «прожорливом» двигателе после капремонта мопед гарантированно преодолевал 250–300 км на полном баке.

Рекомендуемые марки моторного масла

Для двигателя ЗиД-50 Пилот применяются классические минеральные или полусинтетические масла с вязкостью SAE 10W40 или 15W40. Критически важно использовать составы, соответствующие устаревшему классу API SF/SG или современному JASO MA, специально разработанные для 2-тактных воздушно-охлаждаемых моторов с мокрым сцеплением.

Несоответствующие масла провоцируют закоксовывание поршневых колец, повышенный износ подшипников коленвала и ускоренное нагарообразование. Категорически исключаются автомобильные масла с энергосберегающими присадками и автоматыки, так как их состав разрушает фрикционные накладки сцепления.

Проверенные производители

• Lukoil Standard 2T – минеральное, оптимально по цене/качеству
• Motul 5100 2T – полусинтетика с усиленной защитой от перегрева
• Gazpromneft Moto 2T – содержит противоизносные компоненты

Соотношение бензин/масло должно строго соблюдаться в пропорции 1:33 (30 мл масла на 1 литр АИ-92). При высоких нагрузках или летней эксплуатации допустимо обогащение смеси до 1:25. Обязательно сливайте отработанную смесь из бака при длительном простое.

Режим эксплуатации	Рекомендуемая вязкость	Примеры марок
Температура ниже +5°C	SAE 5W40	ZIC 2T, Mannol Scooter
Стандартные условия	SAE 10W40	Lukoil Standard, Motul 710
Жаркий климат/нагрузки	SAE 15W40/20W50	Castrol Power 1, Rosneft MaxiMoto

Замена масла в двигателе: периодичность

Регулярная замена моторного масла критически важна для долговечности двухтактного двигателя ЗиД-50 Пилот. Пренебрежение процедурой ведет к ускоренному износу поршневой группы, подшипников коленвала и загрязнению системы смазки продуктами сгорания топливной смеси. Используйте только специализированные масла для воздушного охлаждения с маркировкой 2Т.

Интервал замены определяется интенсивностью эксплуатации и условиями. При стандартных нагрузках (город/трасса) сливайте отработку каждые 1500-2000 км пробега. Если мопед подвергается экстремальным нагрузкам (частые поездки с максимальной скоростью, перевоз грузов, высокие температуры воздуха) – сократите период до 1000-1200 км. При сезонном хранении обязательна замена перед консервацией и после запуска весной.

Ключевые правила обслуживания

1. Прогрев двигателя: Запустите мотор на 3-5 минут перед сливом для разжижения отложений.
2. Полный слив: Установите мопед вертикально, открутите сливную пробку (под двигателем). Дождитесь полного стекания масла (10-15 минут).
3. Контроль уровня: Залейте новое масло через горловину до метки на щупе (объем: 0.7-0.8 л). Избегайте перелива!

Тип масла	Рекомендуемые марки
Минеральное 2Т	Lukoil Standard 2T, Gazpromneft Moto 2T
Полусинтетика 2Т	Motul Scooter Expert, ZIC 2T Semi-Synth

Важно! Не смешивайте масла разных производителей и классов. При переходе на другой продукт выполните промывку: залейте 0.5 л нового масла, запустите двигатель на 2-3 минуты на холостых оборотах, затем слейте полностью и залейте свежую порцию.

Регулировка холостого хода карбюратора

Стабильная работа двигателя ЗиД-50 на холостом ходу напрямую зависит от точной настройки карбюратора. Неправильные обороты приводят к перерасходу топлива, повышенной вибрации и затруднённому запуску.

Регулировку выполняют на прогретом до рабочей температуры двигателе (3-5 минут работы). Убедитесь в исправности свечи зажигания, чистоте воздушного фильтра и отсутствии подсоса воздуха во впускном тракте.

Пошаговая процедура регулировки

Карбюратор К-55 оснащён двумя регулировочными винтами:

• Винт количества (1) – регулирует степень открытия дроссельной заслонки
• Винт качества (2) – изменяет состав топливной смеси на холостом ходу

1. Запустите двигатель и дайте ему прогреться
2. Полностью закрутите винт качества, затем ослабьте на 1.5 оборота (базовая позиция)
3. Вращайте винт количества, устанавливая обороты в диапазоне 1200-1500 об/мин
4. Медленно закручивайте винт качества до падения оборотов и появления неустойчивой работы
5. Отверните винт качества обратно на ¼-½ оборота до стабилизации работы
6. Проверьте реакцию на резкое открытие дросселя – двигатель не должен глохнуть

Параметр	Нормальное значение
Обороты холостого хода	1200-1500 об/мин
Цвет электрода свечи	Коричневый (кирпичный)
Расход топлива	1.8-2.2 л/100 км

После регулировки резко нажмите и отпустите ручку газа несколько раз. Двигатель должен плавно возвращаться к установленным оборотам без провалов или остановки.

Настройка качества топливной смеси

Точная регулировка качества топливной смеси напрямую влияет на стабильность работы двигателя, расход топлива и динамику ЗиД-50 Пилот. Основным инструментом настройки является винт качества смеси карбюратора, расположенный на корпусе карбюратора К-60Д или его аналогов.

Оптимальная смесь обеспечивает устойчивые обороты холостого хода, плавный разгон без провалов и отсутствие перегрева деталей цилиндро-поршневой группы. Неправильная настройка приводит к характерным симптомам: "выстрелам" в глушителе при обеднении или черному дыму и нагару на свече при переобогащении.

Процесс регулировки

Перед началом убедитесь, что двигатель прогрет до рабочей температуры, система зажигания отрегулирована, а воздушный фильтр чист. Последовательность действий:

1. Запустите мотор, дайте поработать 5-7 минут
2. Вращайте винт холостого хода для установки оборотов ~1200-1500 об/мин
3. Медленно закручивайте винт качества смеси до появления неустойчивой работы
4. Плавно откручивайте винт до достижения максимально ровных оборотов
5. Повторите шаги 2-4 для точной калибровки

Критерии правильно настроенной смеси:

• Ровная работа на холостом ходу без самопроизвольного изменения оборотов
• Мгновенная реакция на ручку газа без "захлебывания"
• Светло-коричневый цвет электрода свечи зажигания после пробега

Симптом	Причина	Действие
Хлопки в глушителе	Слишком бедная смесь	Открутить винт на 1/4 оборота
Черный дым, падение мощности	Слишком богатая смесь	Закрутить винт на 1/4 оборота
Плавающие обороты	Загрязнен карбюратор	Промыть жиклеры, проверить уровень топлива

После регулировки проверьте поведение мопеда под нагрузкой. При резком открытии дросселя не должно возникать провалов или детонации. Для точной настройки используйте тахометр и газоанализатор, но в полевых условиях достаточно контролировать стабильность холостого хода и отзывчивость двигателя.

Важно: Изменение высоты над уровнем моря или сезонные колебания температуры требуют повторной коррекции. Регулировку всегда начинайте с очистки воздушного фильтра и проверки герметичности впускного тракта.

Система нейтрали на руле ЗиД-50 Пилот

Система нейтрали на руле ЗиД-50 Пилот реализована через механический привод, интегрированный в левую рукоятку управления. Для активации нейтральной передачи необходимо нажать специальный рычаг вниз до характерного щелчка, одновременно удерживая сцепление. Это действие физически разъединяет двигатель и трансмиссию, позволяя колесу вращаться свободно.

Конструкция обеспечивает мгновенный переход на нейтраль без манипуляций с ножным переключателем КПП, что критично при резких остановках или буксировке. Механизм напрямую связан с коробкой передач через тросиковую систему, проходящую вдоль рамы к картеру двигателя. Регулировка натяжения троса выполняется винтом под защитным кожухом возле руля.

Эксплуатационные особенности

• Быстрый доступ: Активация одной рукой без снятия ног с подножек
• Подтверждение срабатывания: Звук фиксации рычага и свободный ход мопеда при толкании
• Предотвращение ложных включений: Блокировка переключения на ходу благодаря пружинному стопору

Типичные неисправности	Способы устранения
Заедание рычага	Чистка шарнира, замена смазки в узле рукоятки
Самопроизвольное выключение	Регулировка натяжения троса, замена деформированной пружины фиксатора
Неполное выключение сцепления	Прокачка гидропривода (на модификациях с гидросцеплением)

Для сохранения работоспособности системы рекомендуется регулярно обрабатывать приводные узлы графитовой смазкой и контролировать целостность тросика. Неправильная эксплуатация (например, включение нейтрали при движении под горку) ведет к ускоренному износу шестерён КПП.

Спидометр и контрольные приборы

На приборном щитке ЗиД-50 Пилот доминировал механический спидометр стрелочного типа, заключенный в круглый металлический корпус с хромированным ободом. Шкала градуировалась до 60 км/ч, что соответствовало максимальной скорости мопеда, а центральная ось прибора соединялась с передним колесом через гибкий тросик. Под стрелкой размещался счетчик суточного пробега с ручным сбросом и пятиразрядный одометр, фиксирующий общий километраж.

Справа от спидометра располагался миниатюрный бензоуказатель с лаконичной шкалой "П" (полный) и "0" (пустой). Его стрелка приводилась в движение потенциометром, установленным в топливном баке. Нижнюю часть щитка занимали три контрольные лампы в круглых алюминиевых оправах: левая синего цвета сигнализировала о включении дальнего света фар, центральная красная предупреждала о разряде аккумулятора, а правая зеленая мигала синхронно с работой указателей поворота.

Особенности эксплуатации

• Трос спидометра требовал регулярной смазки и замены при истирании оплетки
• Показания бензоуказателя становились неточными при остатке менее 2 литров из-за конструкции поплавка
• Лампа зарядки загоралась при падении напряжения ниже 5.5В

Элемент	Тип	Распространенные неисправности
Спидометр	Механический, тросовый	Заклинивание стрелки, обрыв троса
Бензоуказатель	Электромагнитный	Окисление контактов, залипание поплавка
Контрольные лампы	Накаливания (12В)	Перегорание, нарушение контакта в патроне

Особенности запуска холодного двигателя

Запуск холодного двигателя ЗиД-50 требует строгого соблюдения последовательности действий из-за особенностей карбюратора К-60 и отсутствия автоматического подсоса. Перед проворачиванием коленвала необходимо вручную обогатить топливную смесь с помощью рычага воздушной заслонки, расположенного на левой стороне руля. Игнорирование этого этапа приводит к длительному прокручиванию двигателя без результата или "заливке" свечи.

При температурах ниже +5°C критически важно использовать только предварительно прогретую батарею – слабый заряд АКБ не обеспечит необходимой мощности стартера. Рекомендуется 3-4 коротких попытки запуска (не дольше 5 секунд) с интервалами 15-20 секунд для восстановления заряда. Если мотор не запустился после третьей попытки, выкрутите свечу для просушки электродов и проверки искрообразования.

Алгоритм запуска при минусовых температурах

1. Установите топливный кран в положение "ON" (горизонтальное положение трубки)
2. Переведите рычаг воздушной заслонки в крайнее верхнее положение ("ПОДСОС")
3. Слегка приоткройте дроссель (1/4 хода ручки газа)
4. Нажмите кикстартер 2-3 раза без включения зажигания для прокачки топлива
5. Включите зажигание и запустите двигатель стартером (удерживая газ)
6. После схватывания плавно опустите подсос на 50% до стабилизации оборотов

Температура	Рекомендации
-10°C и ниже	Прогрев АКБ в тепле + замена масла на зимнее (SAE 5W-30)
-5°C...+5°C	Применение бензина АИ-98 + добавка 2% очистителя карбюратора
Выше +10°C	Подсос требуется лишь на 1/3 хода рычага

Характерные проблемы при нарушении процедуры проявляются в "провалах" при сбросе газа или самопроизвольной остановке двигателя. Это указывает на переобогащение смеси – частично закройте подсос и дайте поработать 30-40 секунд на средних оборотах. Помните: продолжительная работа на подсосе вызывает закоксовывание поршневых колец из-за смыва масляной пленки со стенок цилиндра.

Распространенные неисправности двигателя

Двигатель ЗиД-50, будучи двухтактным агрегатом воздушного охлаждения, подвержен характерным проблемам, обусловленным конструкцией и возрастом эксплуатации. Основные сложности возникают с топливной системой, зажиганием, компрессией и механическим износом деталей.

Типичные симптомы неисправностей включают затрудненный запуск, неустойчивые обороты, потерю мощности, перегрев или посторонние стуки. Регулярная диагностика критически важна для предотвращения катастрофических поломок.

Частые проблемы и их причины

Неисправность	Вероятные причины
Двигатель не запускается	Отсутствие искры (неисправность магнето, свечи, ВВ-провода) Засор жиклеров карбюратора или топливного фильтра Неправильная регулировка карбюратора К-36Д
Плавающие обороты, "чихание"	Подсос воздуха через прокладку цилиндра или сальники Загрязнение воздушного фильтра Неотрегулированный уровень топлива в поплавковой камере
Падение мощности	Низкая компрессия (износ поршневых колец/цилиндра) Забитый нагаром глушитель Неправильный угол опережения зажигания
Перегрев двигателя	Обедненная топливная смесь Загрязнение ребер охлаждения цилиндра Использование низкокачественного масла в смеси
Стук в кривошипной камере	Износ подшипников коленчатого вала Люфт шатуна на кривошипе Разрушение игольчатого подшипника

Ремонт прокладки головки цилиндра

Пробитая прокладка головки цилиндра на ЗиД-50 Пилот проявляется белым дымом из выхлопа, пузырьками в расширительном бачке охлаждения и падением компрессии. Без своевременной замены это приводит к перегреву двигателя, смешиванию антифриза с маслом и критическим повреждениям.

Перед разборкой полностью слейте охлаждающую жидкость и снимите мешающие элементы: глушитель, карбюратор, кожух вентилятора и клапанную крышку. Очистите поверхность блока от грязи во избежание попадания абразива в цилиндр при демонтаже головки.

Последовательность замены

1. Отсоедините высоковольтный провод и выкрутите свечу зажигания
2. Равномерно открутите гайки крепления головки против часовой стрелки в порядке, обратном затяжке (схема "крест-накрест")
3. Снимите головку цилиндра, аккуратно поддев её отвёрткой через деревянную проставку
4. Удалите остатки старой прокладки металлическим шпателем, зачистите привалочные плоскости головки и блока наждачной бумагой P240
5. Проверьте геометрию поверхностей линейкой – зазор под лезвием не должен превышать 0.05 мм
6. Установите новую прокладку ровно по направляющим штифтам без перекосов

Критический этап: затяжка гаек после сборки выполняется динамометрическим ключом в четыре приёма с соблюдением схемы и усилий:

Этап	Момент затяжки (Н·м)	Порядок
Предварительный	15	От центра к краям крест-накрест
Основной	30	Повтор схемы предварительного
Контрольный	35	По часовой стрелке

После сборки залейте охлаждающую жидкость, проверьте отсутствие течей на прогретом двигателе. Первые 100 км избегайте максимальных нагрузок для приработки прокладки.

Чистка топливного краника и фильтра

Топливный краник на ЗиД-50 требует периодической очистки от смолистых отложений и грязи, особенно при длительном простое или использовании некачественного бензина. Засорение приводит к перебоям в подаче топлива, что проявляется в рывках двигателя и потере мощности на ходу.

Фильтр-сетка внутри краника является первичным барьером для механических примесей из бака. Её загрязнение блокирует поступление горючего в карбюратор, вызывая полную остановку мотора. Регулярная проверка этих узлов предотвращает внезапные отказы.

Порядок обслуживания

Необходимые материалы:

• Чистая ветошь
• Ёмкость для слива бензина
• Ключ рожковый на 10 мм
• Иголка или тонкая проволока
• Сжатый воздух (опционально)

Этапы работы:

1. Перекройте топливный кран поворотом рычага в положение "ЗАКР".
2. Ослабьте хомут крепления шланга к карбюратору, снимите шланг, подставив ёмкость для остатков бензина.
3. Открутите гайку крепления крана к баку ключом на 10 мм, аккуратно извлеките узел, избегая деформации прокладки.

Элемент	Метод очистки
Сетчатый фильтр	Промывка в чистом бензине с продувкой сжатым воздухом. Затвердевшие отложения удалите иголкой.
Каналы крана	Пропустите тонкую проволоку через все отверстия, затем промойте деталь в бензине.
Седельное гнездо	Протрите ветошью с бензином, проверьте плотность прилегания запорной иглы.

Соберите узел в обратной последовательности, заменив повреждённую прокладку. Проверьте герметичность соединений при работающем двигателе. Повторяйте процедуру каждые 3000 км пробега или при первых признаках нехватки топлива.

Хранение мопеда в зимний период

Перед консервацией тщательно вымойте мопед, уделяя внимание скрытым полостям рамы и труднодоступным местам – остатки грязи и реагентов ускоряют коррозию. Полностью просушите технику сжатым воздухом или ветошью, после чего обработайте металлические поверхности антикоррозийным спреем.

Слейте бензин из бака и карбюратора, либо добавьте стабилизатор топлива и прогрейте двигатель 10 минут для распределения состава. Извлеките аккумулятор, зарядите его до 100% и храните в сухом месте при плюсовой температуре, подзаряжая раз в месяц.

Ключевые этапы консервации

• Система смазки: Замените масло в двигателе и редукторе – отработанное содержит кислоты
• Покрышки: Поднимите мопед на подставки для разгрузки резины. При хранении на земле перекатывайте технику раз в 3 недели
• Электрика: Обработайте разъемы контактным спреем, снимите фару/поворотники при хранении на неотапливаемом балконе

Идеальное место – сухое отапливаемое помещение с вентиляцией. При отсутствии гаража используйте герметичный чехол из дышащего материала, исключая образование конденсата. Раз в месяц проворачивайте коленвал через свечное отверстие для распределения масла.

Элемент	Действие при расконсервации
Топливная система	Залить свежий бензин, прокачать топливопровод
Аккумулятор	Установить после полной зарядки, проверить плотность электролита
Шины	Контроль давления (1.8-2.0 атм), визуальный осмотр трещин

Перед первым запуском весной проверьте состояние всех резиновых уплотнений и патрубков – перепад температур вызывает растрескивание. Обязательно замените свечу зажигания и отрегулируйте карбюратор после длительного простоя.

Плановое ТО каждые 1000 км

Регулярное обслуживание мопеда ЗиД-50 Пилот каждые 1000 пробега – обязательное условие для поддержания его работоспособности и предотвращения преждевременного износа деталей. Данный интервал установлен производителем с учетом особенностей двухтактного двигателя и специфики эксплуатации.

Комплекс работ включает несколько ключевых операций, направленных на диагностику основных узлов, замену расходников и регулировку систем. Строгое соблюдение регламента минимизирует риск поломок в дороге и сохраняет характерную для модели динамику разгона.

Основные этапы ТО

• Замена масла в картере двигателя (объем 0.8 л) с промывкой системы
• Обслуживание воздушного фильтра: чистка поролонового элемента в керосине, пропитка моторным маслом
• Регулировка карбюратора К-36Д: настройка холостого хода, проверка уровня топлива в поплавковой камере
• Диагностика свечи зажигания: очистка от нагара, проверка зазора (0.5-0.6 мм)

Дополнительные проверки

1. Натяжение цепи привода (прогиб 10-15 мм под нагрузкой 10 кг)
2. Состояние тормозных колодок и свободный ход ручки сцепления
3. Работоспособность светотехники и сигнала
4. Контроль давления в шинах (передняя 1.8 атм, задняя 2.0 атм)

Критичные расходники	Рекомендуемые марки
Моторное масло	М-8В, МГД-14М
Свеча зажигания	А11У, А17В
Тормозная жидкость	DOT-3

Переделка под спортивный духовой фильтр

Установка спортивного воздушного фильтра на ЗиД-50 Пилот требует замены штатного коробчатого фильтра на компактный элемент круглой или конусообразной формы. Это влечёт за собой модернизацию системы подачи воздуха и корректировку топливной смеси. Основная сложность заключается в адаптации креплений и обеспечении герметичности соединения с карбюратором К-36.

Необходимо демонтировать заводской воздухофильтр вместе с патрубком, после чего подобрать переходник (резиновую или алюминиевую втулку) для стыковки карбюраторного фланца с диаметром нового фильтра. Рекомендуется использовать фильтры с минимальным сопротивлением потоку воздуха, например, BMC или аналоги, обёрнутые в предварительный поролоновый слой для защиты от пыли.

Ключевые этапы и особенности

Обязательные действия после установки:

• Регулировка качества смеси винтом на карбюраторе – обеднение для компенсации возросшего воздушного потока
• Проверка герметичности соединений мыльным раствором во избежание подсоса нефильтрованного воздуха
• Укорачивание или замена топливного шланга при изменении конфигурации узла

Важно: Отсутствие коррекции топливоподачи приведёт к провалам мощности и перегреву двигателя. Для фильтров "нулевого сопротивления" обязательна пропитка специальным маслом.

Параметр	Штатный фильтр	Спортивный фильтр
Сопротивление воздуху	Высокое	Низкое
Частота обслуживания	1 раз в 1000 км	Каждые 500 км
Влияние на мощность	Стандарт	+5-7% (после настройки)

При грамотной реализации переделка даёт заметный прирост отзывчивости на низких и средних оборотах, но требует постоянного контроля чистоты фильтрующего элемента. Для эксплуатации в пыльных условиях рекомендуется комбинировать спортивный фильтр с дополнительным кожухом.

Усиление рамы для внедорожной езды

Стандартная рама ЗиД-50, разработанная для спокойной городской эксплуатации, часто не выдерживает повышенных нагрузок при езде по бездорожью. Вибрации, удары о кочки и прыжки с трамплинов провоцируют появление трещин в районе сварных швов, креплений вилки и подседельных узлов.

Для предотвращения деформации и увеличения ресурса применяют несколько методов усиления конструкции. Наиболее эффективным считается вваривание дополнительных косынок и рёбер жёсткости в критических точках, что существенно повышает крутильную устойчивость рамы.

Основные способы модернизации

• Усиление нижней траверсы: установка треугольных косынок в зоне крепления двигателя и маятника задней подвески
• Дублирование подседельных труб: приварка стальных пластин вдоль штатных труб для предотвращения излома
• Кольцевое армирование рулевой колонки: монтаж усиливающих накладок в местах соединения с верхней и нижней рамой

Дополнительно применяют наружные накладки из стального листа толщиной 2-3 мм, которые фиксируются электросваркой вдоль основных труб. Особое внимание уделяют зоне крепления задних амортизаторов – здесь часто устанавливают П-образные коробы, распределяющие ударные нагрузки.

Материал	Толщина (мм)	Рекомендуемые зоны
Сталь Ст3	2.0	Косынки, накладки
Сталь 09Г2С	2.5-3.0	Силовые элементы, коробы

После модернизации обязательна пескоструйная обработка и нанесение антикоррозийного покрытия. Следует учитывать, что усиление добавляет 1.5-3 кг веса, но обеспечивает многократный запас прочности при экстремальной эксплуатации.

Тюнинг выхлопной системы

Замена штатного глушителя – ключевой этап модернизации ЗиД-50. Стандартная система рассчитана на минимальный шум и экологические нормы СССР, но создаёт высокое сопротивление потоку газов. Это ограничивает мощность 50-кубового двигателя и "душит" его на высоких оборотах. Установка прямоточного аналога (плаг-глушителя) снижает обратное давление, позволяя мотору свободнее "дышать".

Качественный тюнинг требует комплексного подхода: просто срезать заводской глушитель недостаточно. Для баланса между приростом мощности и приемлемой громкостью используют резонаторы и настраиваемые пламегасители. Оптимальный вариант – готовые комплекты для мопедов "Пилот" с креплениями под родные посадочные точки. Важно учитывать диаметр выхлопной трубы – увеличение свыше 28-30 мм на стандартном двигателе ведёт к потере тяги на низах.

Ключевые аспекты работ

Типы систем и материалы:

• Прямоточные глушители: Стальные или алюминизированные с наполнителем из базальтовой ваты. Дают +10-15% мощности на высоких оборотах.
• Настраиваемые "банки": С изменяемой длиной перфорированной трубы внутри для тонкой регулировки резонанса.
• Спортивные коллекторы: Короткие "пауки" с равной длиной труб улучшают продувку цилиндра.

Этапы установки:

1. Демонтаж штатного глушителя (откручивание хомутов и креплений к раме).
2. Подгонка новой системы по месту с проверкой зазоров до кузова и колеса.
3. Обязательная герметизация соединений жаростойким герметиком (до 1200°C).
4. Регулировка угла наклона для предотвращения попадания влаги в цилиндр.

Параметр	Штатная система	Тюнинг-вариант
Вес (кг)	3.2-3.5	1.8-2.3
Уровень шума (Дб)	72-75	82-95
Прирост мощности	0%	8-12% (при карбюраторе Д-6)

Важно: Экстремальное увеличение проходного сечения без доработки карбюрации и впуска вызывает "провалы" в работе мотора. Для компенсации устанавливают жиклёры увеличенного диаметра и воздушный фильтр нулевого сопротивления.

Установка светодиодного оборудования на ЗиД-50 Пилот

Замена штатных ламп на светодиодные элементы существенно повышает безопасность эксплуатации мопеда благодаря улучшенной яркости и чёткости светового потока. Современные LED-решения обеспечивают лучшую видимость дорожного полотна в темноте и повышают заметность техники для других участников движения.

При модернизации электрооборудования ЗиД-50 критически важно учитывать специфику 6-вольтовой бортовой сети и ограниченную мощность генератора. Несоответствие параметров может вызвать перегрузку цепи, быстрый разряд аккумулятора или некорректную работу системы зажигания.

Порядок установки светодиодов

1. Подбор совместимых компонентов:
   • Фары ближнего/дальнего света: LED-H4 (6V)
   • Габаритные огни: T10 (W5W) 6V
   • Стоп-сигнал: двухконтактные цоколи P21/5W
   • Поворотники: оранжевые лампы BA15d
2. Демонтаж штатных световых приборов:
   • Отсоединение защитных колпаков фары и заднего фонаря
   • Извлечение отражателей с лампами накаливания
   • Проверка состояния проводки
3. Монтаж LED-элементов:
   • Установка радиаторов для мощных светодиодов фары
   • Фиксация контроллеров поворотников под седлом
   • Герметизация точек ввода проводов
4. Проверка работоспособности:
   • Тестирование всех режимов работы при заглушённом двигателе
   • Контроль нагрузки на холостых оборотах
   • Регулировка угла света фары

Тип оборудования	Рекомендуемые характеристики	Особенности подключения
Передняя фара	6V, 15W, 1200 люмен	Обязательное наличие вентилируемого радиатора
Задний стоп-сигнал	6V, 5W/21W (двухрежимный)	Прямое подключение без доработки проводки
Система поворотов	6V, 10W с реле-корректором	Требует установки специального реле для предотвращения гипермигания

Обязательные меры предосторожности: установка стабилизатора напряжения для защиты светодиодов от скачков в сети. Запрещено подключать LED-оборудование мощностью свыше 30W без модернизации генератора. После завершения работ провести тест-драйв в тёмное время суток для оценки реальной эффективности освещения.

Ремонт топливного бака от коррозии

Коррозия внутри бака – распространённая проблема для ЗиД-50 из-за длительных простоев или конденсата. Ржавчина забивает топливный кран и карбюратор, нарушая работу двигателя. Обязательно снимите бак с мопеда перед началом работ, слейте остатки топлива и тщательно промойте.

Оцените степень повреждений: сильная коррозия с глубокими поражениями требует замены бака, поверхностную ржавчину можно устранить. Для очистки используйте химические преобразователи ржавчины или механические методы. После обработки обязательно нейтрализуйте остатки химикатов и просушите бак сжатым воздухом.

Методы очистки и защиты

Химическая обработка:

• Залейте в бак преобразователь ржавчины (например, "Цинкарь") или ортофосфорную кислоту, разведённую 1:4 с водой
• Выдержите 3-6 часов, периодически встряхивая
• Слейте реактив, промойте бак раствором соды (1 ст.л. на литр воды)

Механическая очистка:

1. Поместите в бак цепь или металлические шарики диаметром 5-8 мм
2. Энергично трясите бак 10-15 минут
3. Удалите окалину через горловину

Материал защиты	Способ нанесения	Эффективность
Эпоксидная смола	Заливка с прокруткой	Высокая (толстый слой)
Бензостойкий герметик	Распыление баллоном	Средняя (требует обновления)

После очистки обязательно нанесите защитное покрытие. Для ЗиД-50 оптимальна эпоксидная смола – она создаёт прочный бензостойкий барьер. При использовании аэрозольных герметиков обрабатывайте горловину и сварные швы кистью. Перед установкой бака проверьте его герметичность водой под небольшим давлением.

Покраска корпуса: подготовка поверхности

Тщательная подготовка поверхности – критически важный этап перед покраской корпуса ЗиД-50 Пилот. От качества выполнения этих работ напрямую зависит долговечность покрытия и общий эстетический результат. Пропуск или небрежность на данном этапе неизбежно проявятся дефектами после нанесения краски.

Полная разборка корпуса обязательна: снимите все пластиковые элементы, фары, замки зажигания, декоративные накладки и прочую фурнитуру. Это обеспечит доступ ко всем участкам поверхности и предотвратит попадание краски на функциональные детали. Тщательно осмотрите металл на предмет глубоких царапин, вмятин или очагов коррозии.

Этапы подготовки

Последовательность операций при подготовке:

1. Очистка от загрязнений: Мойка корпуса с обезжиривателем (уайт-спирит, антисиликон) для удаления пыли, масляных пятен и дорожной грязи.
2. Удаление старого покрытия:
   • Механическая зачистка корщеткой или наждачной бумагой (P180-P240)
   • Химическая смывка для сложных участков (с обязательной нейтрализацией после)
3. Борьба с коррозией: Зачистка ржавых участков до чистого металла, обработка преобразователем ржавчины.
4. Выравнивание поверхности:
   • Шпатлевание вмятин и глубоких царапин автомобильной шпатлевкой
   • Поэтапная шлифовка (сначала P120-P180, затем P240-P320)
5. Финишная обработка:
   • Скругление острых кромок
   • Окончательная шлифовка "сухим" методом (P400-P500)
   • Удаление пыли сжатым воздухом и антистатической салфеткой

Контроль качества подготовленной поверхности проводят тактильно (рукой в чистой перчатке) и визуально при освещении под острым углом. Поверхность должна быть абсолютно матовая, гладкая и чистая без жировых следов, пыли или царапин от абразива.

Замена подшипников колес ЗиД-50 Пилот

Износ подшипников колес приводит к люфту, вибрации и ускоренному износу ступиц. Для замены потребуются: съемник подшипников, молоток, пробойник, новые подшипники закрытого типа (№ 6002 для переднего, № 6004 для заднего колеса), смазка Литол-24 и чистая ветошь. Обязательно проверьте состояние посадочных мест в ступице.

Перед демонтажем снимите колесо с мопеда, удалите пыльник и стопорные кольца. Используйте съемник или выколотку для аккуратного выбивания старых подшипников, направляя удар по внешней обойме. Очистите полость ступицы от грязи и остатков смазки металлической щеткой.

Последовательность установки новых подшипников

1. Нанесите тонкий слой Литол-24 на посадочное место ступицы
2. Установите наружный пыльник (при наличии)
3. Аккуратно запрессуйте новый подшипник с помощью оправки, равномерно распределяя усилие по внешней обойме
4. Проверьте отсутствие перекоса: обойма должна входить строго параллельно
5. Закрепите подшипник стопорным кольцом
6. Повторите операцию для второго подшипника колеса

Колесо	Тип подшипника	Кол-во	Момент затяжки оси (Н∙м)
Переднее	6002 ZZ	2 шт	45-50
Заднее	6004 ZZ	2 шт	55-60

После установки проверьте плавность вращения колеса рукой – не должно быть заеданий или шумов. При сборке следите за правильным положением распорных втулок между подшипниками. Затягивайте оси с указанным моментом, используя динамометрический ключ, чтобы избежать перетяжки.

Советы по выбору контрактного двигателя

Подбор контрактного двигателя для мопеда ЗиД-50 Пилот требует особой внимательности из-за дефицита оригинальных запчастей и риска скрытых дефектов. Качественный агрегат гарантирует стабильную работу и продлевает срок службы техники, тогда как неисправный приведет к повторному ремонту.

Обязательно уточняйте историю двигателя: пробег, условия эксплуатации, причины замены. Запросите фотографии и видео работы двигателя под нагрузкой, если нет возможности лично присутствовать при проверке. Сверяйте маркировку на агрегате с документами.

Критерии оценки состояния

1. Внешний осмотр:
   • Отсутствие трещин на картере и цилиндре
   • Проверка целостности крепежных элементов и резьбы
   • Отсутствие следов масляных подтеков и коррозии
2. Технические параметры:
   • Замер компрессии (оптимально 8-10 атм для ЗиД-50)
   • Контроль уровня шума и вибрации при тестовом запуске
   • Проверка работы сцепления и КПП (если в сборе)
3. Комплектность:
   • Наличие стартера, генератора, карбюратора
   • Соответствие креплений и разъемов вашей модели

Важно! Отдавайте предпочтение двигателям после капремонта с гарантией или агрегатам с минимальным пробегом. Избегайте экземпляров с перекрашенными деталями – это может маскировать дефекты. Обязательно проверяйте совместимость по году выпуска: двигатели до 1995 г. имеют конструктивные отличия от более поздних версий.

Культовый статус в мотодвижении 90-х

В эпоху экономических потрясений и дефицита ЗиД-50 «Пилот» стал символом доступной свободы для подростков и молодежи. Его неприхотливость, ремонтопригодность «гаражными» методами и низкая стоимость эксплуатации сделали мопед массовым явлением в провинциальных городах и сельской местности.

«Пилот» превратился в неотъемлемую часть уличной культуры: группы подростков на этих мопедах собирались у школ, гаражей и на пустырях, формируя первые неформальные мотоклубы. Его характерный треск двухтактного двигателя и узнаваемый дизайн ассоциировались с духом независимости и авантюризма, несмотря на скромные технические характеристики.

Факторы легендарности

• Кустарный тюнинг: Владельцы активно дорабатывали мопеды: самодельные обвесы, перекраска, установка мощных звуковых систем и неоновой подсветки.
• Платформа для экспериментов: Простота конструкции позволяла ставить двигатели от бензопил или мотоциклов, создавая уникальные гибриды («перекуры»).
• Популярность в СМИ: Упоминания в молодежных телепередачах (например, «Матадор») и криминальных хрониках закрепили его образ в массовом сознании.

Социальный аспект	Символ «первого транспорта» для поколения, выросшего после распада СССР
Экономический фактор	Единственная альтернатива дорогим мотоциклам при зарплатах родителей в 90-е
Наследие	Объект ностальгии: сохранившиеся экземпляры – музейные раритеты

Легендарность «Пилота» подпитывалась его уязвимостью: частые поломки и кражи мопедов породили фольклорные байки и ритуалы «охраны» (привязывание к батареям в подъездах). Этот опыт сплотил целое поколение, превратив эксплуатацию мопеда в обрядовую практику взросления.

Актуальность ЗиД-50 для начинающих мотовладельцев

ЗиД-50 остаётся идеальным вариантом для первого знакомства с мототехникой благодаря своей предсказуемой динамике и щадящим характеристикам. Низкая мощность двигателя (1.5 л.с.) и ограничение скорости до 50 км/ч позволяют новичкам постепенно отрабатывать навыки управления без риска резкого неконтролируемого ускорения. Малый вес конструкции (45 кг) гарантирует лёгкость маневрирования на низких скоростях и упрощает удержание равновесия в нештатных ситуациях.

Простота механики и доступность запчастей создают уникальные условия для обучения самостоятельному обслуживанию. Карбюраторная система питания, элементарная конструкция ходовой части и отсутствие сложной электроники позволяют начинающим владельцам осваивать базовые ремонтные операции без специализированного оборудования. Двухтактный двигатель объёмом 49.9 см³ демонстрирует неприхотливость к качеству топлива и масла, что снижает эксплуатационные расходы.

Ключевые преимущества для новичков

• Экономичность: расход топлива 1.8-2 л/100 км и минимальные страховые платежи по категории «М»
• Управляемость: низкий центр тяжести и прямая посадка для уверенного контроля
• Ремонтопригодность: взаимозаменяемость деталей с моделями Верхняя Пышма и Ковровец

Параметр	Значение	Польза новичку
Высота седла	780 мм	Комфортная посадка для невысоких райдеров
Клиренс	150 мм	Преодоление неровностей без повреждений
Тормозная система	Барабанные тормоза	Плавное замедление без блокировки колёс

Покупка оригинальных запчастей на вторичном рынке

Поиск оригинальных деталей для ЗиД-50 Пилот на вторичном рынке требует глубокого понимания специфики модели и умения отличать подлинные компоненты от копий или аналогов. Многие узлы, такие как карбюратор К-60Д, оригинальная фара с характерным креплением или коленвал с маркировкой завода, высоко ценятся коллекционерами.

Ключевые источники включают специализированные форумы мотовладельцев, тематические группы в соцсетях и площадки объявлений, где энтузиасты обмениваются редкими запчастями. Важно проверять состояние деталей по фото/видео и уточнять историю эксплуатации – многие оригинальные комплектующие снимались с мопедов, долгое время хранившихся в гаражах.

Стратегии поиска и риски

При покупке учитывайте:

• Маркировки производителя: Оригиналы имеют клейма завода "ЗиД" (г. Ковров) – треугольник с буквами внутри, год выпуска.
• Типичные проблемы: Трещины на пластике облицовки, коррозия выхлопной системы, износ шестерен КПП.
• Редкость узлов: Особо востребованы дефицитные детали:
  • Цельный бак без вмятин
  • Родной глушитель с патрубком
  • Комплект лапок руля

Деталь	Оригинальные признаки	Средняя цена (руб.)
Карбюратор К-60Д	Штамп "Ковров", латунные жиклеры	3 500–5 000
Генератор Г-427	Металлический кожух, маркировка "ЗиД"	2 000–3 200
Крыло заднее	Отверстия под крепление багажника, форма "капля"	1 800–2 500

Проверка перед оплатой: Требуйте тестирования электрооборудования (генератор, катушка) мультиметром, осматривайте резьбовые соединения на предмет срывов. Избегайте деталей со следами грубой сварки – это указывает на критичные поломки в прошлом.

Сотрудничайте с опытными реставраторами: они часто располагают дубликатами редких запчастей или могут порекомендовать проверенных продавцов. Для подтверждения подлинности сверяйте детали с каталогами заводских комплектаций 1970-1980-х годов.

Список источников

При подготовке материалов о мопеде ЗиД-50 Пилот использовались документальные свидетельства, техническая литература и профильные исследования.

Ключевые данные получены из следующих категорий источников:

Основные материалы

• Официальные технические руководства и паспорта завода им. Дегтярёва (ЗиД)
• Архивные документы производства Ковровского механического завода
• Специализированные журналы: «За рулём», «Мото» (1980-2000-е гг.)
• Монографии по истории отечественного мотостроения
• Отчёты о заводских испытаниях модели ЗиД-50

1. Интервью с инженерами-конструкторами ЗиД
2. Каталоги запчастей и оригинальные инструкции по эксплуатации
3. Материалы музея предприятия АО «ЗиД»
4. Протоколы испытаний НИИ мототехники

Видео: ЗИД ПИЛОТ 50 РЕМОНТ И ОБЗОР мопеда


• Свечная головка - разновидности, габариты, применение

• Изучение диаграмм газораспределительных фаз

• Насос стеклоомывателя - узнаем о работе, проверяем, ремонтируем
