Свечная головка - разновидности, габариты, применение

Статья обновлена: 18.08.2025

Головка свечная – критически важный компонент двигателя внутреннего сгорания, обеспечивающий герметизацию камеры сгорания и отвод тепла от свечи зажигания.

От ее корректной работы напрямую зависят мощность мотора, расход топлива и стабильность запуска.

В статье рассмотрены ключевые аспекты: существующие типы головок свечных, стандартные размеры резьбы и шестигранника, а также их функциональное назначение в различных двигателях.

Материалы изготовления: латунь, медь, сталь, биметалл

Выбор материала свечной головки напрямую влияет на её теплопроводность, коррозионную стойкость, механическую прочность и срок службы. Каждый металл обладает уникальными физико-химическими свойствами, определяющими его применимость в разных условиях эксплуатации двигателя.

Оптимальный материал подбирается с учётом нагрузок, температурного режима и требований к электропроводности. Основные варианты включают традиционные металлы и современные композиты, комбинирующие преимущества разных сплавов для решения специфических задач.

Характеристики и применение материалов

Латунь (медно-цинковый сплав): Наиболее распространённый вариант благодаря балансу цены, прочности и коррозионной стойкости. Обеспечивает хорошую электропроводность, легко обрабатывается. Применяется в большинстве серийных автомобилей.
Медь: Отличается исключительной теплопроводностью (быстрее отводит тепло от изолятора) и пластичностью. Используется в высокофорсированных двигателях и турбированных моделях, где критичен контроль температуры. Требует защитного покрытия (никелирование) из-за мягкости и окисляемости.
Сталь: Применяется для бюджетных решений или в головках комбинированной конструкции (например, стальной корпус + медный сердечник). Прочная, но уступает в теплопроводности меди и латуни, подвержена ржавчине. Часто имеет цинковое или кадмиевое покрытие.
Биметалл: Комбинация двух металлов (обычно стальная основа + медная или латунная верхняя часть). Позволяет совместить прочность стали с высокой электропроводностью/теплопроводностью меди в зоне контакта с высоковольтным проводом. Снижает риск прикипания резьбы.

Принцип работы в системе зажигания двигателя

Свечная головка (свеча зажигания) выполняет ключевую роль в воспламенении топливно-воздушной смеси. Её функциональность основана на преобразовании электрической энергии высокого напряжения, поступающей от катушки зажигания, в мощную искру между электродами. Этот процесс происходит непосредственно в камере сгорания двигателя в строго заданный момент времени цикла работы цилиндра.

Искровой разряд инициирует контролируемое горение смеси, что создает давление на поршень и обеспечивает механическую работу двигателя. Надежность образования искры критически зависит от технических характеристик свечи: величины зазора между электродами, калильного числа, теплового диапазона и герметичности соединения с головкой блока цилиндров.

Последовательность работы

Генерация высокого напряжения: Катушка зажигания преобразует низковольтный ток АКБ (12В) в импульсы напряжением 15 000–40 000 В.
Передача импульса: Высокое напряжение по высоковольтному проводу поступает на центральный электрод свечи через контактный вывод головки.
Формирование искры: Разность потенциалов между центральным и боковым (массовым) электродами преодолевает сопротивление газовой среды, создавая искровой разряд.
Воспламенение смеси: Искра поджигает сжатую поршнем топливно-воздушную смесь, вызывая её быстрое сгорание.
Теплоотвод: Корпус свечи и изолятор отводят избыточное тепло в головку блока цилиндров для предотвращения калильного зажигания.

Ключевые требования к свечной головке

Электрическая изоляция: Керамический изолятор предотвращает утечку тока.
Термостойкость: Сохранение стабильности при температурах до 1000°C.
Механическая прочность: Устойчивость к вибрациям и давлению в цилиндре (до 50 бар).
Химическая инертность: Сопротивление коррозии от агрессивных продуктов сгорания.

Влияние параметров на работу

Параметр	Последствия отклонения
Увеличенный зазор	Пропуски зажигания, затрудненное искрообразование
Заниженный зазор	Слабая искра, нагар на электродах
Несоответствие калильного числа	Перегрев или закоксовывание электродов
Нарушение герметичности	Прорыв газов, перегрев резьбовой части

Классификация по типу резьбового соединения: метрическая, дюймовая

Тип резьбового соединения свечной головки определяет совместимость с двигателем и влияет на герметичность камеры сгорания. Основные стандарты – метрическая (М) и дюймовая (UNF/SAE) резьба, отличающиеся системой измерений и углом профиля.

Метрическая резьба измеряется в миллиметрах и имеет угол при вершине 60°, тогда как дюймовая использует дюймы (1" = 25.4 мм) с углом 55° или 60°. Некорректный подбор приводит к повреждению резьбы ГБЦ или разгерметизации.

Особенности метрической резьбы (M)

Обозначение: Буква M + диаметр (мм) + шаг (мм), например M14×1.25
Распространённые размеры: M10×1, M12×1.25, M14×1.25, M18×1.5
Применение: Подавляющее большинство современных авто (европейских, азиатских, российских).

Особенности дюймовой резьбы (UNF/SAE)

Обозначение: Диаметр в дюймах + кол-во нитей на дюйм, например 5/8"-24
Распространённые размеры: 14mm-1.25 (эквивалент M14×1.25), 18mm-1.5, 7/8"-18, 5/8"-24
Применение: Американские авто (особенно старые модели), мототехника, спецтехника.

Параметр	Метрическая (M)	Дюймовая (UNF)
Единица измерения	Миллиметры (мм)	Дюймы (")
Угол профиля резьбы	60°	55° или 60°
Ключевое отличие	Шаг указывается в мм (расстояние между витками)	Указывается количество витков на 1 дюйм (TPI)

Важно: Резьбы с одинаковым номинальным диаметром (например, M14 и 14mm UNF) не взаимозаменяемы из-за разницы в шаге и профиле. Использование «не родной» свечи гарантированно повреждает головку блока цилиндров.

Стандартные размеры резьбы свечной головки (M14, M18, M12)

Размер резьбы свечной головки является одним из ключевых параметров при выборе свечи зажигания для конкретного двигателя. Он определяет возможность физической установки свечи в резьбовое отверстие головки блока цилиндров (ГБЦ). Неправильно подобранный размер резьбы сделает монтаж свечи невозможным или приведет к повреждению резьбы в ГБЦ.

Наиболее распространенными стандартными размерами резьбы для свечей зажигания в автомобильных и мотоциклетных двигателях являются M14, M18 и M12. Цифра обозначает номинальный диаметр резьбы в миллиметрах. Для каждого размера также строго определен шаг резьбы, который является не менее важным параметром.

Характеристики основных размеров

Размер резьбы	Основное применение	Особенности	Примечания
M14x1.25	Современные автомобильные бензиновые двигатели (особенно иномарки, выпущенные после ~2000г.)	Самый распространенный размер в новых авто. Требует меньшего посадочного места в ГБЦ.	Шаг резьбы 1.25 мм. Часто используется с коническим уплотнением.
M18x1.5	Старые автомобильные двигатели (особенно отечественные - ВАЗ классика, Москвич, Волга, ГАЗ; некоторые старые иномарки). Некоторые газовые двигатели.	Более крупная резьба, исторически один из первых массовых размеров.	Шаг резьбы 1.5 мм. Часто используется с плоским уплотнением (шайбой).
M12x1.25	Мотоциклы, скутеры, мопеды, газонокосилки, малолитражные генераторы, некоторые компактные двигатели.	Компактный размер для двигателей с ограниченным пространством.	Шаг резьбы 1.25 мм. Требует особой осторожности при затяжке из-за меньшего диаметра.

При выборе свечи критически важно точно знать требуемый размер резьбы для двигателя:

Совместимость: Свеча должна иметь абсолютно идентичный диаметр и шаг резьбы (например, M14x1.25).
Момент затяжки: Для каждого размера резьбы и типа уплотнения (конус/шайба) установлен свой рекомендуемый момент затяжки, который необходимо строго соблюдать.
Последствия ошибки: Попытка установить свечу с неподходящей резьбой (например, M14 вместо M18 или M12 вместо M14) гарантированно приведет к невозможности установки или к серьезному повреждению резьбы в головке блока цилиндров, ремонт которой сложен и дорог.

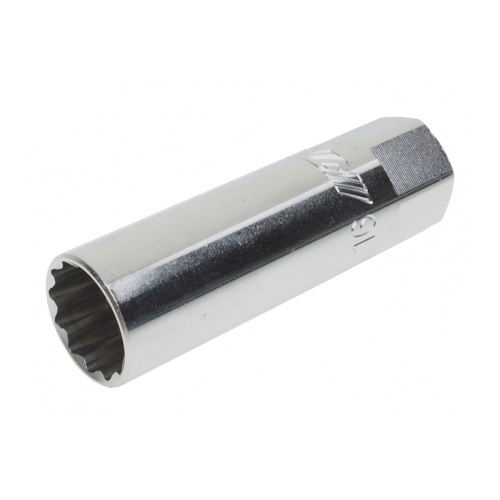

Шестигранник под ключ: распространённые размеры (16 мм, 21 мм)

Шестигранник свечной головки предназначен для монтажа и демонтажа свечи с помощью специнструмента (свечного ключа или торцевого ключа). Этот элемент обеспечивает надежную фиксацию в гнезде двигателя и передачу крутящего момента при затяжке. Стандартизация размеров позволяет унифицировать сервисное оборудование.

Наиболее массово встречаются два типоразмера шестигранника: 16 мм и 21 мм. Выбор конкретного размера определяется конструкцией двигателя, тепловыми характеристиками свечи и компоновкой камеры сгорания. Неверный подбор ключа приводит к повреждению граней и сложностям при обслуживании.

Особенности распространенных размеров

16 мм: Применяется в большинстве современных бензиновых двигателей легковых авто. Компактные габариты позволяют размещать свечи в узких колодцах. Требует точного позиционирования ключа во избежание срыва граней.
21 мм: Характерен для дизельных двигателей (свечи накаливания), старых бензиновых моторов, мототехники и спецтехники. Увеличенный размер обеспечивает повышенную механическую прочность, необходимую для высокого крутящего момента затяжки.

Размер	Основное применение	Ключевые особенности
16 мм	Современные бензиновые авто	Компактность, риск повреждения граней при перетяжке
21 мм	Дизели, старая техника, мотоциклы	Повышенная прочность, устойчивость к высокому моменту затяжки

Реже встречаются размеры 14 мм (некоторые малолитражки) и 18 мм (отдельные модели V8). При замене свечей критично использовать ключ с точным соответствием размеру шестигранника – зазоры даже в 1 мм провоцируют деформацию граней.

Уплотнительные кольца и их роль в герметичности

Уплотнительные кольца свечной головки критически важны для создания герметичного соединения между корпусом свечи зажигания и головкой блока цилиндров. Они предотвращают прорыв раскалённых газов из камеры сгорания и проникновение моторного масла или охлаждающей жидкости в резьбовое соединение. Нарушение этой герметичности приводит к падению компрессии, перегреву свечи и коррозии резьбы ГБЦ.

Кольца работают в экстремальных условиях: выдерживают температуру до 300°C, давление свыше 50 бар и постоянные вибрации. При затяжке свечи кольцо пластически деформируется, заполняя микронеровности металлических поверхностей. После первого монтажа кольцо принимает уникальный профиль сопрягаемых деталей, поэтому повторное использование недопустимо даже при визуальной целостности.

Ключевые характеристики

Материалы изготовления подбираются исходя из тепловых и механических нагрузок:

Медные сплавы – стандартный вариант (температурный предел 250°C)
Стальные композиты – для форсированных двигателей (до 400°C)
Многослойные металлокерамические – гоночные модификации

Диаметр резьбы свечи	Толщина кольца (мм)	Высота кольца (мм)	Усилие затяжки (Н∙м)
M10×1.0	1.8–2.0	6.0–6.5	10–15
M12×1.25	2.0–2.2	7.0–7.5	15–20
M14×1.25	2.2–2.5	8.0–8.5	25–30
M18×1.5	2.5–3.0	9.5–10.0	40–45

Критически важно соблюдать момент затяжки, указанный производителем: недостаточное усилие вызывает прорыв газов, чрезмерное – деформацию посадочного гнезда в алюминиевых ГБЦ. При установке конических свечей (без колец) герметичность обеспечивается притиркой контактных поверхностей под давлением.

Длина резьбовой части: короткая, длинная, удлинённая

Длина резьбовой части свечи зажигания строго регламентирована и должна соответствовать посадочному отверстию в головке блока цилиндров. Этот параметр определяет положение электродов относительно камеры сгорания, влияя на эффективность воспламенения топливно-воздушной смеси и тепловой режим работы свечи.

Неправильно подобранная длина резьбы приводит к критическим последствиям: слишком короткая свеча провоцирует нагар в резьбовом колодце и ухудшает отвод тепла, а избыточно длинная – вызывает детонацию или механическое повреждение поршня или клапанов при контакте. Точное соответствие размера гарантирует правильный тепловой зазор и стабильную работу двигателя.

Тип резьбы	Длина (мм)	Применение	Особенности
Короткая	12-14	Старые двигатели (ВАЗ классика, некоторые мотоциклы)	Требует регулярной очистки колодца от нагара
Длинная (стандартная)	19-20	Большинство современных бензиновых ДВС	Обеспечивает оптимальное положение электрода в камере сгорания
Удлинённая	25-26.5	Спортивные и форсированные моторы (турбированные, с прямым впрыском)	Улучшает охлаждение юбки изолятора, повышает устойчивость к калильному зажиганию

Критерии выбора

Определяющие факторы длины резьбы:

Конструкция головки блока цилиндров – толщина стенки в зоне свечного колодца
Степень сжатия двигателя – высокофорсированные моторы требуют удлинённых свечей для улучшенного теплоотвода
Расположение клапанов – в моторах с 4 клапанами на цилиндр применяются свечи с увеличенной резьбой

Маркировка длины всегда указывается в каталожном номере свечи (например, 14mm у NGK BPR6ES, 19mm у Denso PK20PR11). Запрещена установка аналогов без сверки с технической документацией производителя авто.

Отличие экранированных и неэкранированных головок

Экранированные головки свечных проводов оснащены металлической оплеткой или фольгированным слоем, окружающим токоведущую жилу. Этот экран соединяется с "массой" автомобиля через контакты колпачка или корпуса катушки зажигания. Конструкция обеспечивает подавление электромагнитных помех (EMI), генерируемых при работе системы зажигания.

Неэкранированные головки не имеют защитного слоя, токопроводящий сердечник окружен только изоляционным материалом. Такая конструкция дешевле в производстве, но допускает распространение радиопомех, влияющих на работу аудиосистем, датчиков и электронных блоков управления.

Ключевые отличия

Подавление помех: Экранированные блокируют EMI, неэкранированные – пропускают.
Устойчивость к наводкам: Экранированные защищают сигнал зажигания от искажения внешними полями.
Совместимость: Экранированные обязательны для авто с цифровой электроникой (EURO-4/5+), неэкранированные применяются в старых карбюраторных моделях.

Параметр	Экранированные	Неэкранированные
Конструкция	Металлический экран + изоляция	Только изоляция
Помехозащищенность	Высокая	Низкая
Стоимость	Выше	Ниже

Назначение помехоподавляющего резистора в конструкции

Помехоподавляющий резистор интегрируется в свечную головку для блокировки высокочастотных электромагнитных помех, возникающих при искрообразовании. Эти помехи способны нарушать работу бортовой электроники автомобиля (радио, датчики, ЭБУ) и создавать радиопомехи.

Резистор последовательно включается в центральный электрод свечи, создавая барьер для паразитных токов. Его сопротивление (обычно 4-10 кОм) поглощает энергию высокочастотных импульсов, предотвращая их распространение по высоковольтным проводам в виде радиоволн.

Ключевые функции резистора

Защита электронных систем: Предотвращает сбои в работе ЭБУ, ABS, мультимедийных систем
Подавление радиопомех: Обеспечивает чистый прием сигналов радио и GPS
Стабилизация искры: Снижает электромагнитные наводки на низковольтные цепи

Без резистора	С резистором
Помехи в радиодиапазоне	Чистый эфирный сигнал
Риск ошибок ЭБУ	Стабильная работа контроллеров
Искажение сигналов датчиков	Корректные показания сенсоров

Важно: Неисправный резистор вызывает рост помех и может проявляться как хаотичные сбои электронных систем. Современные стандарты (например, CISPR 12) обязательно требуют его применения в автомобильных свечах.

Калильное число и его влияние на выбор головки

Калильное число определяет тепловую характеристику свечи зажигания, отражая её способность отводить тепло от изолятора центрального электрода в головку блока цилиндров. Чем выше значение, тем лучше свеча рассеивает тепло («холодная» свеча), а низкие показатели соответствуют «горячим» свечам с медленным теплоотводом.

Выбор головки свечи по калильному числу напрямую зависит от теплового режима двигателя. Несоответствие приводит к двум критическим проблемам: перегреву свечи (калильное зажигание) при недостаточном теплоотводе или загрязнению сажей при избыточном охлаждении, что нарушает искрообразование.

Зависимость выбора свечи от условий эксплуатации

Калильное число	Тепловая характеристика	Рекомендуемое применение
8–13	Горячая	Низкофорсированные двигатели, постоянная работа на малых оборотах
14–17	Средняя	Стандартные городские авто, умеренные нагрузки
18–26	Холодная	Турбированные, спортивные или высокооборотистые двигатели

Ключевые правила подбора:

Для двигателей с высокой степенью сжатия, турбонаддувом или длительными высокими нагрузками требуются холодные свечи (большое калильное число).
В двигателях с низкой тепловой напряжённостью (например, старые карбюраторные модели) применяют горячие свечи (малое калильное число).

Использование свечи с неподходящим калильным числом сокращает срок её службы, повышает риск детонации и ведёт к потере мощности. Точные значения указываются производителем двигателя в технической документации.

Совместимость с видами свечей: стандартные, многоэлектродные, иридиевые

Головка свечного ключа должна соответствовать размеру шестигранника (под ключ) на корпусе свечи зажигания. Основные параметры совместимости определяются стандартизированными размерами резьбы и формой рабочей зоны головки, которая обязана плотно охватывать грани свечи без проскальзывания. Несоответствие приводит к повреждению изолятора или срыву граней.

Иридиевые и многоэлектродные свечи обычно сохраняют стандартные геометрические параметры резьбы и шестигранника, несмотря на отличия в материалах электродов или их количестве. Это обеспечивает взаимозаменяемость с традиционными головками при условии соблюдения посадочных размеров и момента затяжки, указанных производителем двигателя.

Ключевые параметры совместимости

Тип свечи	Распространённый размер резьбы	Размер под ключ (шестигранник)	Особенности установки
Стандартные	M14×1.25, M12×1.25, M10×1.0	16 мм, 21 мм	Базовое усилие затяжки
Многоэлектродные	M14×1.25 (чаще всего)	16 мм	Требует аккуратности из-за сложной конструкции
Иридиевые	M14×1.25, M12×1.25	14 мм, 16 мм	Жёсткий контроль момента затяжки для защиты электрода

Важные замечания:

Перед заменой свечей обязательно сверяйте спецификации резьбы (диаметр/шаг) и размер "под ключ" с маркировкой на упаковке.
Используйте динамометрический ключ: иридиевые свечи критичны к перетяжке (риск разрушения центрального электрода).
Многоэлектродные модели могут иметь увеличенный корпус – уточняйте габариты в технической документации.

Конструкции для бензиновых и газовых двигателей (CNG/LPG)

Свечи зажигания для двигателей, работающих на сжатом природном газе (CNG) или сжиженном нефтяном газе (LPG), имеют специфические конструктивные особенности, обусловленные отличиями в процессе сгорания газового топлива по сравнению с бензином.

Основная проблема при использовании стандартных бензиновых свечей в газовых двигателях – значительно более высокая температура сгорания газа. Это приводит к повышенной тепловой нагрузке на свечу, риску калильного зажигания (несанкционированного воспламенения смеси от перегретых элементов камеры сгорания) и ускоренной эрозии электродов.

Ключевые отличия и особенности конструкции

Для надежной работы в условиях газовых двигателей свечи проектируются с рядом важных модификаций:

Материал центрального электрода: Широко применяются электроды из благородных металлов – иридия или платины. Эти материалы обладают исключительно высокой температурой плавления и стойкостью к эрозии под воздействием высоких температур и агрессивной среды продуктов сгорания газа.
Конфигурация бокового электрода: Часто используется конструкция с тонким профилем или даже несколькими тонкими электродами (например, иридиевыми наконечниками). Это снижает "экранирование" искры, обеспечивает лучшее воспламенение обедненной газовой смеси и уменьшает тепловую нагрузку на сам электрод.
Изолятор: Изготавливается из высокочистой керамики с улучшенными теплопроводящими свойствами. Это позволяет эффективнее отводить избыточное тепло из зоны искрообразования в корпус свечи и далее в головку блока цилиндров, предотвращая перегрев и калильное зажигание.
Корпус: Обеспечивает оптимальный теплоотвод. Часто имеет специальное уплотнение между изолятором и корпусом для надежной герметизации и предотвращения прорыва газов.
Зазор: Как правило, требует более точной установки и может незначительно отличаться от рекомендуемого для бензиновых аналогов в том же двигателе. Увеличенный зазор часто необходим для надежного воспламенения менее искроемкой газовой смеси.
Калильное число (тепловая характеристика): Газовые свечи обычно имеют более высокое калильное число ("холоднее"), чем бензиновые свечи для того же двигателя. Это критически важно для предотвращения перегрева юбки изолятора и центрального электрода, ведущего к калильному зажиганию.

Параметр	Бензиновые свечи	Газовые свечи (CNG/LPG)
Тепловая нагрузка	Стандартная	Значительно выше
Калильное число	Оптимальное для бензина	Выше (свеча "холоднее")
Материал центрального электрода	Медь-никель, иридий, платина	Преимущественно иридий, платина
Эрозия электродов	Умеренная	Высокая (требует стойких материалов)
Риск калильного зажигания	Средний	Высокий (требует "холодной" конструкции)

Использование свечей, специально разработанных и промаркированных для газа ("Gas", "LPG", "CNG"), а не стандартных бензиновых, является обязательным условием для обеспечения надежной работы, предотвращения детонации, калильного зажигания и достижения заявленного ресурса двигателя на газовом топливе.

Межэлектродный зазор: требования и регулировка

Межэлектродный зазор представляет собой расстояние между центральным и боковым электродами свечи. Его точная величина критически влияет на качество искрообразования, эффективность воспламенения топливно-воздушной смеси и стабильность работы двигателя. Неправильный зазор провоцирует пропуски зажигания, повышение расхода топлива, детонацию и увеличение токсичности выхлопа.

Требования к зазору определяются производителем двигателя и обычно составляют 0.6–1.3 мм. Конкретное значение зависит от типа системы зажигания: для контактных систем – 0.5–0.6 мм, бесконтактных – 0.7–0.9 мм, электронных (инжекторных) – 0.9–1.2 мм. Иридиевые и платиновые свечи часто имеют увеличенный зазор (до 1.1–1.3 мм) благодаря улучшенным характеристикам искрообразования.

Регулировка межэлектродного зазора

Проверка и корректировка зазора выполняются при замене свечей или диагностике проблем зажигания. Для работы требуются:

Щуп плоский или круглый (монетообразный)
Специальный ключ-регулятор с крючком

Последовательность операций:

Очистить электроды от нагара
Измерить зазор щупом соответствующей толщины
При отклонении от нормы: подогнуть боковой электрод ключом-регулятором (для уменьшения зазора – легкий удар по электроду, для увеличения – аккуратное отгибание)
Повторно проверить размер после регулировки

Важно: Запрещено применять отвертки или прикладывать усилие к центральному электроду/изолятору. Свечи с наплавками драгметаллов (иридий, платина) обычно не регулируют из-за риска повреждения – их заменяют при несоответствии зазора.

Тип двигателя	Рекомендуемый зазор (мм)
Карбюраторный (контактное зажигание)	0,5–0,7
Инжекторный (электронное зажигание)	0,9–1,1
Газобаллонное оборудование (ГБО)	0,7–0,9
Турбированные двигатели	0,6–0,8

Цветовая маркировка изоляторов по производителям

Цвет изолятора свечи зажигания служит визуальным идентификатором производителя и помогает быстро определить происхождение детали без изучения маркировки на корпусе. Каждый крупный бренд использует уникальный оттенок керамического изолятора, что упрощает подбор аналогов и исключает ошибки при замене.

Маркировка не регламентирует технические характеристики (калильное число, зазор), а является исключительно фирменным знаком компании. Знание цветовых кодов особенно полезно при диагностике, когда важно установить соответствие свечей рекомендациям производителя двигателя или выявить неоригинальные компоненты.

Распространенные цветовые коды

Производитель	Цвет изолятора	Особенности
NGK	Терракотовый (кирпично-красный)	Классический оттенок, часто с лазерной маркировкой
Bosch	Коричневый	Стандарт для большинства линеек
Denso	Белый или серо-белый	Характерный глянцевый отлив
Champion	Оранжевый или желтоватый	Яркий насыщенный тон
Brisk	Чисто белый	Матовый изолятор без оттенков

Важно учитывать:

Некоторые производители (например, Beru) используют нейтральные оттенки (бежевый, серый), что требует внимания к дополнительной маркировке.
Цвет может незначительно варьироваться в зависимости от серии свечи и технологии покрытия.
Подделки часто имеют неестественно яркий или тусклый цвет изолятора.

Проверка сопротивления изолятора мультиметром

Проверка сопротивления изолятора мультиметром выявляет скрытые дефекты керамики свечи зажигания. Утечки тока через трещины или загрязнения нарушают искрообразование, вызывая пропуски воспламенения и падение мощности двигателя.

Для точной диагностики свечу необходимо демонтировать и тщательно очистить контакты. Температура изолятора должна соответствовать комнатной, так как на горячей свече показания будут некорректными. Используйте цифровой мультиметр в режиме измерения сопротивления (MΩ).

Порядок измерений

Этапы проверки:

Установите мультиметр в режим замера мегаом (диапазон 0-20 МОм или выше).
Зафиксируйте один щуп на центральном электроде свечи.
Прижмите второй щуп к металлическому корпусу (резьбовой части).
Дождитесь стабилизации показаний на дисплее (2-3 секунды).

Интерпретация результатов:

Показания (МОм)	Состояние изолятора
> 10	Норма (дефекты отсутствуют)
1-10	Начальная стадия пробоя (загрязнение, микротрещины)
< 1	Критическая утечка (требуется замена свечи)

Значения ниже 10 МОм указывают на необходимость замены свечи, даже при отсутствии внешних повреждений. Особое внимание уделите свечам с интегрированным резистором – их номинальное сопротивление (обычно 4-6 кОм) измеряется между электродами и не связано с изолятором.

Диагностика неисправностей: трещины, копоть, эрозия

Визуальный осмотр свечной головки позволяет выявить критические дефекты, влияющие на работу системы зажигания. Тщательная проверка состояния изолятора, электродов и корпуса помогает определить характер неисправности и её причины.

Основные признаки проблем проявляются через специфические повреждения. Анализ их особенностей даёт информацию о состоянии двигателя и корректности работы топливной системы.

Характерные дефекты и их значение

Распространённые виды повреждений:

Трещины на изоляторе: Возникают от перегрева или механических ударов. Приводят к пробою искры на массу, пропускам зажигания. Требуют немедленной замены.
Копоть (сажевый налёт): Чёрный матовый слой указывает на:
- Богатую топливную смесь
- Низкую температуру самоочищения
- Частые короткие поездки
Эрозия электродов: Проявляется как:
1. Скругление кромок центрального электрода
2. Выгорание бокового электрода (V-образные выемки)
3. Увеличение зазора более 0.2 мм
Следствие естественного износа или применения низкокачественного топлива.

Сопутствующие признаки и решения:

Масляные отложения	Износ маслосъёмных колец или направляющих клапанов	Диагностика ЦПГ, замена уплотнений
Белёсый налёт	Перегрев свечи, бедная смесь	Проверка системы впрыска, охлаждения
Оплавление электрода	Калильное зажигание, некорректное октановое число	Использование рекомендованного топлива

Регулярная проверка каждые 15-30 тыс. км предотвращает критичные поломки. Эрозия свыше 20% от первоначального размера электрода или глубокие трещины требуют замены комплекта свечей независимо от пробега.

Последствия установки несоответствующей головки

Установка свечной головки, не соответствующей спецификациям двигателя по калильному числу, размеру (резьбе, длине, шестиграннику) или конструкции электродов, приводит к целому ряду негативных последствий. Эти проблемы возникают из-за нарушения расчетных тепловых режимов работы свечи, геометрического несоответствия камере сгорания или некорректного формирования искры.

Неправильно подобранная головка неспособна эффективно отводить тепло или, наоборот, перегревается, что немедленно сказывается на процессе сгорания топливно-воздушной смеси. Это влечет за собой каскад неисправностей, затрагивающих не только систему зажигания, но и критически важные узлы двигателя и системы очистки выхлопных газов.

Основные негативные последствия

Установка несоответствующей головки провоцирует следующие проблемы:

Нарушение теплового режима:
- Перегрев головки (слишком "горячая"): Вызывает калильное зажигание (самовоспламенение смеси до появления искры) и опасную детонацию, разрушающую поршни, кольца и стенки цилиндров.
- Недостаточный нагрев головки (слишком "холодная"): Приводит к быстрому замасливанию и закоксовыванию электродов нагаром, вызывающему пропуски зажигания, неустойчивую работу двигателя и затрудненный пуск.
Механическое несоответствие:
- Неправильная длина резьбы/юбки: Слишком длинная юбка выступает в камеру сгорания, перегревается, может вызвать детонацию и столкнуться с поршнем. Слишком короткая юбка плохо самоочищается, приводит к замасливанию, а искра формируется в неправильном месте камеры сгорания.
- Неподходящий размер шестигранника: Затрудняет или делает невозможным правильный монтаж/демонтаж с требуемым моментом затяжки, рискуя сорвать резьбу или оставить головку недостаточно затянутой.
- Неподходящая резьба (диаметр/шаг): Невозможность установки или разрушение резьбы в головке блока цилиндров при попытке вкручивания.
Проблемы с искрообразованием:
- Неправильный зазор между электродами: Зазор, не соответствующий требованиям системы зажигания (слишком большой или слишком маленький), приводит к слабой искре, пропускам зажигания или пробою высокого напряжения на массу.
- Конструкция электродов: Несоответствующая конструкция (количество, форма, материал электродов) может не обеспечивать оптимального поджига смеси в конкретной камере сгорания.
Повреждение двигателя и систем:
- Прогар поршней и клапанов: Следствие длительной работы с детонацией или калильным зажиганием.
- Разрушение резьбы ГБЦ: При установке головки с неправильной резьбой или чрезмерной затяжке из-за неверного размера ключа.
- Повреждение каталитического нейтрализатора: Пропуски зажигания приводят к попаданию несгоревшего топлива в катализатор, где оно догорает, вызывая его перегрев и оплавление.
Ухудшение эксплуатационных характеристик:
- Снижение мощности и приемистости двигателя.
- Повышенный расход топлива.
- Неустойчивая работа на холостом ходу, троение.
- Затрудненный пуск, особенно "на холодную".
- Увеличение токсичности выхлопных газов.

Тип несоответствия	Негативный Эффект
Неправильное калильное число	Калильное зажигание, детонация, закоксовывание, пропуски зажигания
Неправильная длина резьбы/юбки	Удар поршня, неправильное положение искры, плохое самоочищение, перегрев
Неправильный размер шестигранника	Невозможность затяжки, срыв граней, недостаточный/избыточный момент затяжки
Неправильная резьба	Невозможность установки, разрушение резьбы ГБЦ
Неправильный искровой зазор	Слабая искра, пробой, пропуски зажигания

Итог: Использование несоответствующей свечной головки – это прямая угроза исправности и ресурсу двигателя. Экономия на правильном выборе или установка "чего-то похожего" неизбежно приводит к дорогостоящему ремонту, значительному ухудшению характеристик мотора и риску полного выхода его из строя. Строгое соблюдение требований производителя по типу и размеру свечной головки является обязательным условием надежной и эффективной работы двигателя.

Критерии выбора для атмосферных двигателей

Главным требованием для атмосферных моторов является обеспечение стабильного воспламенения топливно-воздушной смеси при стандартном давлении. Свечи должны эффективно отводить тепло от камеры сгорания без перекаливания или загрязнения накгаром. Совпадение калильного числа с режимом работы двигателя критически влияет на ресурс детали и предотвращение детонации.

Механическая прочность конструкции обязательна для сопротивления вибрациям и температурным деформациям. Герметичность уплотнений исключает прорыв газов, а коррозионная стойкость материалов электродов и корпуса обеспечивает долговечность в условиях агрессивной среды продуктов сгорания. Рабочий зазор должен соответствовать характеристикам штатной системы зажигания.

Ключевые параметры подбора

Калильное число: Выбирается по рекомендациям производителя авто. Низкое значение (горячая свеча) для малых нагрузок, высокое (холодная) – для интенсивной эксплуатации.
Размеры:
- Диаметр резьбы (M10, M12, M14)
- Длина резьбовой части (12 мм, 19 мм, 25 мм)
- Шаг резьбы (1.0 мм, 1.25 мм)
- Размер шестигранника (16 мм, 21 мм)
Тип электродов:
- Медный сердечник – лучшая теплопроводность
- Иридиевые/платиновые наконечники – увеличенный ресурс
- Количество боковых электродов (стандартный 1, многоэлектродные 2-4)

Дополнительные требования:

Соответствие посадочного уплотнения (коническое или с шайбой)
Допустимое напряжение и помехоподавляющий резистор
Тепловой конус изолятора (должен соответствовать камере сгорания)

Параметр	Рекомендация для атмосферных ДВС
Тепловая характеристика	Средний диапазон (6-8 по российской шкале)
Зазор	0.7-1.0 мм (уточнять в мануале)
Ресурс	30 000 км (никель), 60 000+ км (благородные металлы)

Особенности головок для турбированных моторов

В турбированных двигателях головки свечей подвергаются экстремальным нагрузкам: повышенное давление в камере сгорания (до 2-3 раз выше, чем в атмосферных моторах), температуры до 1000°C и интенсивная детонация. Стандартные решения не обеспечивают стабильного искрообразования в таких условиях, что ведет к пропускам зажигания, снижению мощности и повреждению катализатора.

Конструкция усиленных головок включает термостойкие материалы (никель-хромовые сплавы, керамические изоляторы), точную калибровку зазора и многоступенчатые уплотнения. Ключевая задача – предотвращение пробоя высоковольтного тока под давлением и обеспечение эффективного теплоотвода для исключения калильного зажигания.

Критичные параметры

Характеристика	Требование	Причина
Калильное число	Выше стандартного	Компенсация повышенных температур
Прочность изолятора	Усиленная	Защита от пробоя при высоком давлении
Диаметр резьбы	Чаще M12×1.25	Оптимальный теплоотвод
Уплотнение	Двойное коническое	Герметичность камеры сгорания

Эксплуатационные отличия:

Использование платиновых или иридиевых электродов для устойчивости к эрозии
Укороченная юбка изолятора – ускоренный прогрев до рабочей температуры
Обязательная проверка затяжки (момент 25-30 Н·м) после установки

Руководство по правильной замене и затяжке свечей

Перед началом работ убедитесь, что двигатель остыл до комнатной температуры. Работа на горячем двигателе повышает риск срыва резьбы или деформации головки блока цилиндров. Подготовьте необходимый инструмент и новые свечи, соответствующие спецификациям производителя вашего двигателя по типу, калильному числу, размеру и зазору.

Вам потребуется свечной ключ (желательно магнитный или с резиновым держателем), динамометрический ключ (обязательно!), щетка или сжатый воздух для очистки колодцев, измеритель зазора (щуп или калибр) для проверки зазора на новых свечах. Приобретите новые уплотнительные шайбы, если они не идут в комплекте со свечами.

Последовательность замены свечей зажигания

Очистка колодцев: Тщательно очистите область вокруг свечей и продуйте колодцы сжатым воздухом перед выкручиванием. Это предотвратит попадание грязи в камеру сгорания.
Выкручивание старых свечей: Используя свечной ключ, аккуратно выкрутите каждую свечу. Старайтесь не прилагать чрезмерных усилий. Если свеча "прикипела", применяйте специальную жидкость WD-40 и выжидайте.
Осмотр старых свечей: Визуально оцените состояние выкрученных свечей (нагар, эрозия электродов, замасливание). Это может указывать на проблемы в работе двигателя.
Проверка зазора новых свечей: Обязательно проверьте зазор между электродами на новых свечах с помощью измерителя. Отрегулируйте зазор до значения, указанного в руководстве к вашему автомобилю, если это требуется (аккуратно подгибая боковой электрод). Не трогайте центральный электрод и изолятор!
Установка новых свечей: Вручную, без усилий, вверните новую свечу в колодец. Важно: Убедитесь, что свеча с правильным калильным числом и размером резьбы/длиной юбки точно соответствует старой и рекомендациям производителя.
Затяжка динамометрическим ключом: Используя только динамометрический ключ, затяните свечу с моментом, указанным в руководстве по ремонту вашего автомобиля. Никогда не затягивайте свечи "на глаз"!
Подключение высоковольтных проводов/катушек: Установите на место высоковольтные провода или катушки зажигания, убедившись в надежности соединения и фиксации.

Критическая важность момента затяжки

Соблюдение правильного момента затяжки – важнейший этап. Недостаточный момент приведет к потере компрессии через уплотнительную шайбу, перегреву свечи и возможному выходу ее из строя. Перетяжка чревата гораздо более серьезными последствиями:

Срыв резьбы в головке блока цилиндров: Требует сложного и дорогостоящего ремонта (восстановление резьбы, установка футорки, замена ГБЦ).
Деформация корпуса свечи или изолятора: Приводит к пробою изолятора, пропускам зажигания.
Повреждение уплотнительной шайбы: Потеря герметичности камеры сгорания.

Тип резьбы / Уплотнение	Диаметр резьбы (мм)	Рекомендуемый момент затяжки (Н·м)
Металлическая шайба (плоское)	14	25-30
Металлическая шайба (плоское)	12	15-22
Металлическая шайба (плоское)	10	10-15
Коническое (без шайбы)	14	15-20
Коническое (без шайбы)	12	10-15
Коническое (без шайбы)	10	7-10

Внимание! Данные в таблице являются ориентировочными. Всегда руководствуйтесь значением момента затяжки, указанным в официальном руководстве по эксплуатации или ремонту вашего конкретного автомобиля. Момент может существенно отличаться для разных моделей двигателей даже при одинаковом диаметре резьбы.

Использование динамометрического ключа – единственный надежный способ обеспечить правильную затяжку свечей зажигания и избежать дорогостоящего ремонта двигателя.

Усилия момента затяжки для разных размеров резьбы

Правильный момент затяжки свечи зажигания критически важен для надежной работы двигателя. Недостаточная затяжка ведет к потере компрессии, перегреву электродов и возможному вылету свечи из колодца. Чрезмерное усилие способно повредить резьбу в головке блока цилиндров, сорвать резьбу на самой свече или деформировать ее корпус, нарушив теплоотвод.

Необходимый момент затяжки напрямую зависит от диаметра и шага резьбы свечи. Производители двигателей и свечей строго регламентируют значения момента для каждого типоразмера. Эти данные всегда указываются в руководстве по эксплуатации автомобиля или двигателя, а также часто наносятся на упаковку свечей.

Типовые значения момента затяжки

В таблице приведены ориентировочные диапазоны моментов затяжки для наиболее распространенных размеров резьбы свечей зажигания. Всегда уточняйте точное значение для вашего конкретного двигателя!

Диаметр резьбы	Шаг резьбы	Типовой момент затяжки (Нм)	Типовой момент затяжки (кгс·м)
M10	1.0 мм	10 - 15	1.0 - 1.5
M12	1.25 мм	15 - 25	1.5 - 2.5
M14	1.25 мм	25 - 40	2.5 - 4.0
M18	1.5 мм	40 - 60	4.0 - 6.0

Важные факторы, влияющие на затяжку:

Состояние резьбы: Новая резьба или резьба с нанесенной смазкой/антиприхватывающим составом требует меньшего момента (часто на 10-20% меньше табличного), чем сухая или загрязненная.
Материал ГБЦ: Для алюминиевых головок блока цилиндров момент затяжки обычно ниже, чем для чугунных, из-за разницы в коэффициентах теплового расширения и риска сорвать резьбу в более мягком материале.
Конструкция уплотнения: Свечи с коническим уплотнением (без шайбы) затягиваются до определенного момента, создавая герметичность за счет конуса. Свечи с плоским уплотнением (со шайбой) затягиваются до момента, при котором шайба сжимается ("садится").

Порядок затяжки свечей:

Вверните свечу вручную до упора, убедившись, что нет перекоса.
Используйте динамометрический ключ для финальной затяжки с усилием, строго соответствующим спецификации для вашего двигателя и размера свечи.
Для свечей с уплотнительной шайбой часто применяют метод "дотяжки": после первоначальной затяжки до момента, указанного в спецификации, свечу дополнительно поворачивают на определенный угол (например, 1/4 - 1/2 оборота) для обжатия шайбы. Этот метод требует точного соблюдения угла, указанного производителем.

Типовая периодичность замены свечных головок

Строгой универсальной периодичности замены исключительно свечных головок не существует. Они рассчитаны на длительный срок службы и обычно заменяются только при выходе из строя (трещины, пробой изолятора, коррозия контактов) или при плановой замене высоковольтных проводов/катушек зажигания, в состав которых они интегрированы.

Прямая замена головки требуется крайне редко, если ее конструкция не повреждена механически или электрически. Основное внимание уделяется диагностике состояния свечей зажигания и высоковольтных проводов/катушек.

Факторы, влияющие на необходимость проверки и возможной замены

Состояние свечей зажигания: При каждой замене свечей (по регламенту авто) необходимо визуально осматривать внутреннюю поверхность свечных колодцев и контакты головок на предмет следов нагара, окисления, оплавления или влаги.
Состояние высоковольтных проводов/катушек зажигания: При замене проводов или катушек зажигания (которые часто имеют встроенные головки) старые узлы демонтируются вместе с головками, устанавливаются новые.
Возникновение проблем с двигателем: Пропуски зажигания, троение, сложный запуск, повышенный расход топлива могут быть косвенно связаны с неисправностью свечной головки (пробой изоляции, плохой контакт).
Внешние повреждения: Механические повреждения корпуса головки или изолятора (трещины, сколы) требуют немедленной замены.
Коррозия: Сильная коррозия контактной площадки внутри головки или наконечника свечи ухудшает проводимость.

Методы определения необходимости замены

Визуальный осмотр: Поиск трещин, сколов, оплавлений, глубокой коррозии, следов пробоя (углеродные дорожки) на керамическом изоляторе головки.
Измерение сопротивления (для резистивных головок/проводов): Сравнение измеренного сопротивления головки (если конструктивно возможно) со значением, указанным в технической документации на провода/катушки.
Проверка на искру: Диагностика качества искрообразования на конкретном цилиндре при снятой свече (с осторожностью и использованием разрядника). Слабая или отсутствующая искра может указывать на проблему в цепи (включая головку).
Диагностика ошибок ЭБУ: Коды ошибок, связанные с пропусками зажигания на конкретных цилиндрах (P0301, P0302 и т.д.), могут сигнализировать о проблемах в цепи зажигания, включая свечные головки.

Тип двигателя / Компонент	Типовая Периодичность Плановой Проверки/Замены *
Свечи зажигания (Бензин)	15 000 - 100 000 км (зависит от типа свечи)
Свечи накаливания (Дизель)	60 000 - 120 000 км
Высоковольтные провода	50 000 - 100 000 км
Индивидуальные катушки зажигания (катушка на свече)	60 000 - 120 000 км (или по отказу)
Свечные головки (как отдельный элемент)	Нет регламента. Только при повреждении или замене связанных компонентов (провода, катушки).

Точные интервалы всегда указаны в руководстве по эксплуатации конкретного автомобиля. Приведенные значения - усредненные ориентиры.

Важно: Несвоевременное устранение неисправности свечной головки (особенно пробоя изолятора) может привести к выходу из строя высоковольтных проводов или катушек зажигания, а также к ухудшению работы двигателя и увеличению расхода топлива.

Влияние некачественных аналогов на работу двигателя

Использование некачественных аналогов свечных головок немедленно сказывается на стабильности искрообразования. Несоответствие теплового диапазона (калильного числа) приводит к перегреву или переохлаждению изолятора центрального электрода. Перегрев вызывает калильное зажигание – преждевременное воспламенение смеси от раскаленных элементов головки, а не от искры, что провоцирует детонацию. Переохлаждение ведет к быстрому загрязнению нагаром, что также нарушает искровой разряд.

Низкосортные материалы изолятора (керамики) не выдерживают высоких температур и электрических нагрузок, характерных для камеры сгорания. Это приводит к пробою высокого напряжения по поверхности изолятора ("утечке искры") вместо образования искры между электродами. Погрешности в геометрических размерах (резьба, уплотнение, длина юбки) могут вызвать механическое повреждение резьбы ГБЦ, нарушение герметичности камеры сгорания, изменение степени сжатия или неправильное положение электродов относительно топливного факела.

Трудности диагностики и нарастающие проблемы

Проблемы, вызванные некачественными аналогами, часто проявляются не сразу и могут быть ошибочно приняты за неисправности других систем:

Неустойчивый холостой ход и пропуски зажигания (троение двигателя) из-за периодического отсутствия искры.
Потеря мощности и ухудшение динамики разгона вследствие неэффективного или неполного сгорания топлива в цилиндрах.
Повышенный расход топлива как результат неоптимального сгорания и попыток ЭБУ компенсировать пропуски зажигания.
Затрудненный запуск двигателя, особенно в холодную или влажную погоду.
Появление ошибок в памяти ЭБУ (P0300-P0304 - пропуски воспламенения, P0171/P0174 - бедная смесь).

Параметр	Качественная оригинальная/аналог головка	Некачественный аналог
Тепловой диапазон (калильное число)	Точно соответствует требованиям двигателя	Часто не соответствует, ведет к перегреву или переохлаждению
Материал изолятора	Высокопрочная алюминиево-оксидная керамика, стойкая к пробоям	Низкокачественная керамика, склонная к трещинам и пробою
Точность размеров	Высокая точность изготовления, гарантирует правильную установку	Большие допуски, риск повреждения ГБЦ, нарушения герметичности

Долгосрочные последствия использования контрафактных или низкосортных головок гораздо серьезнее краткосрочных неудобств и ведут к дорогостоящему ремонту:

Прогар клапанов и поршней: Калильное зажигание и детонация создают экстремальные температурные нагрузки.
Разрушение каталитического нейтрализатора: Несгоревшее топливо попадает в катализатор, вызывая его перегрев и оплавление.
Повреждение катушек зажигания: Постоянные пробои и повышенное сопротивление искрового промежутка перегружают катушки, сокращая их ресурс.
Задиры на стенках цилиндров и ускоренный износ: Неправильное сгорание и пропуски зажигания нарушают температурный режим и смывают масляную пленку.
Повреждение резьбы в головке блока цилиндров: Из-за несоответствия размеров или низкого качества металла корпуса.

Экономия на качестве свечных головок оказывается крайне ложной: стоимость ремонта двигателя или замены катализатора многократно превышает разницу в цене между качественными и дешевыми аналогами. Надежная работа системы зажигания фундаментальна для здоровья и долговечности двигателя в целом.

Список источников

При подготовке материалов о свечных головках использовались специализированные технические ресурсы и нормативная документация. Основное внимание уделялось официальным данным производителей и инженерным руководствам.

Ниже представлен перечень ключевых источников, содержащих информацию о конструкции, типоразмерах и функциональных особенностях свечных головок для различных типов двигателей.

ГОСТ Р 54265-2010: Детали соединений трубопроводов. Головки под приварку. Основные параметры и размеры
Технические каталоги ведущих производителей: Swagelok, Parker Hannifin, Ermeto Group (актуальные редакции)
Промышленные справочники по трубопроводной арматуре: разделы по фитингам высокого давления
Методические материалы по монтажу топливных систем дизельных двигателей (профессиональные издания для автомехаников)
Инженерные руководства по обслуживанию спецтехники: Komatsu, Caterpillar, Cummins (главы о топливной аппаратуре)
Научные публикации в журнале "Двигателестроение": исследования герметичности соединений ТНВД
Техническая документация РЖД на тепловозные двигатели (требования к соединениям топливных магистралей)
Учебники по конструкции автотракторных двигателей: разделы о системах Common Rail
