Линзы на ВАЗ 2114 - выбор и монтаж оптики своими руками

Статья обновлена: 18.08.2025

Качество освещения – критический фактор безопасности при ночной езде.

Штатная оптика ВАЗ 2114 часто не обеспечивает четкую светотеневую границу и достаточную яркость.

Установка линзованных фар решает эти проблемы: формирует равномерный пучок без ослепления встречных водителей.

В статье рассмотрим критерии выбора линз, подготовку деталей и пошаговый процесс монтажа оптики на "Самару".

Критерии выбора комплекта линз: биксенон vs монофункция

Принципиальное различие между биксеноном и монофункцией заключается в конструкции линз. Биксенонные линзы оснащены механизмом (шторкой или смещением лампы), позволяющим использовать одну ксеноновую лампу одновременно для ближнего и дальнего света. Монофункциональные линзы работают только в одном режиме – либо ближний, либо дальний свет, что требует установки двух пар линз для полноценной замены штатной оптики.

Ключевым преимуществом биксенона является универсальность: одна пара линз заменяет оба режима освещения, упрощая монтаж и экономя место в блок-фаре. Монофункция же выигрывает в надежности из-за отсутствия подвижных элементов и часто обеспечивает более четкую светотеневую границу на ближнем свете за счет оптимизации под единственный режим.

Основные критерии сравнения

При выборе учитывайте следующие аспекты:

Бюджет: Биксенон обычно дороже из-за сложной механики. Монофункция экономичнее, но для двухрежимной работы потребуется две пары.
Надежность: Подвижные элементы биксенона (шторка, соленоид) – потенциальные точки отказа. Монофункция менее подвержена поломкам.
Качество света: Биксенон может незначительно уступать в резкости границы ближнего света монофункции. Для дальнего света разница часто минимальна.
Совместимость: Убедитесь, что выбранный тип линз (H7, H1, D2S) соответствует вашим фарам и ксеноновым лампам.
Установка: Монтаж биксенона сложнее из-за необходимости подключения механизма переключения (обычно к штатному высоковольтному проводу дальнего света). Монофункция проще в установке, но требует вдвое больше линз.

Параметр	Биксенон	Монофункция
Количество линз для полного света	1 пара	2 пары (ближний + дальний)
Цена комплекта	Выше	Ниже (за одну пару), но итог за комплект может быть сопоставим
Сложность установки	Выше (механизм + подключение)	Ниже (простая фиксация)
Надежность	Средняя (риск поломки механизма)	Высокая (нет движущихся частей)
Качество ближнего света	Хорошее	Часто лучше (оптимизация)
Занимаемое место в фаре	Меньше	Больше (для двух пар)

Для ВАЗ 2114 популярны биксенонные линзы с креплением H7 (как наиболее универсальный вариант), но окончательный выбор зависит от бюджета, готовности к возможному ремонту механизма и требований к свету. Если приоритет – максимальная надежность и качество ближнего света, рассмотрите установку двух пар монофункциональных линз.

Типы креплений: универсальные и модели под конкретный плафон

Универсальные линзы комплектуются регулируемыми кронштейнами и набором переходных пластин, что теоретически позволяет установить их в любую фару. Однако на практике требуют ручной подгонки: сверления отверстий, подпиливания крепежей и точной юстировки относительно отражателя. Такой вариант подходит экспериментаторам, готовым к доработкам.

Специализированные линзы проектируются исключительно под геометрию плафона ВАЗ 2114. Их крепления точно повторяют штатные точки фиксации, а оптический центр автоматически совпадает с фокусом отражателя. Это исключает этап подгонки и гарантирует правильное светораспределение без "зайцев" или затемненных зон.

Сравнительные характеристики

Критерий	Универсальные	Под конкретный плафон
Сложность монтажа	Высокая (требует навыков)	Минимальная (plug-and-play)
Точность позиционирования	Зависит от мастерства установщика	Идеальная (заводская калибровка)
Риск ошибок	Высокий (перекосы, блики)	Нулевой при правильной сборке
Совместимость	С любыми фарами	Только с оригинальными плафонами ВАЗ 2114

Ключевые преимущества специализированных решений:

Полное сохранение герметичности фары
Отсутствие вибраций на бездорожье
Сохранение заводских регулировочных винтов
Штатное расположение лампы относительно шторки

Важно: универсальные линзы требуют применения термостойкого герметика при сборке и обязательной проверки угла освещения на стенде. Для ежедневной эксплуатации предпочтительны модели с креплением под конкретный плафон – они исключают риски ослепления встречного транспорта.

Подбор ламп: соответствие цоколей и температурных режимов

Ключевым параметром при выборе ламп для ВАЗ 2114 является тип цоколя, обеспечивающий физическую совместимость с блоком фары или фонаря. Неправильный подбор приведет к невозможности установки или нарушению контакта, что чревато перегоранием лампы, оплавлением пластика и коротким замыканием. Для каждой позиции оптики производителем строго регламентирован конкретный стандарт цоколя.

Не менее критичен учет температурных режимов, включая рабочую температуру колбы и цветовую температуру свечения. Превышение допустимых тепловых нагрузок вызывает деформацию отражателя и рассеивателя фары, а некорректная цветовая температура ухудшает видимость в сложных погодных условиях. Сбалансированный выбор этих параметров напрямую влияет на ресурс оптики и безопасность вождения.

Типы цоколей для основных элементов освещения

На ВАЗ 2114 применяются следующие стандарты:

Ближний/дальний свет (фара): H4 (двухнитевая лампа)
Противотуманные фары: H1 (при штатной комплектации)
Габаритные огни: W5W (T10)
Передние указатели поворота: PY21W (оранжевый)
Задние стоп-сигналы/габариты: P21/5W (двухнитевая)
Задний ход: P21W

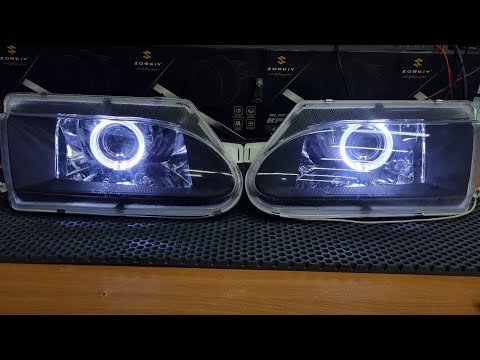

Цветовая температура: рекомендации по применению

Диапазон (Кельвины)	Оттенок света	Рекомендации для ВАЗ 2114
2700–3500K	Тёплый желтый	Лучшая эффективность в дождь/туман (для ПТФ)
4000–5000K	Нейтральный белый	Оптимален для ближнего/дальнего света (максимальная видимость)
6000K и выше	Холодный голубой	Не рекомендован: снижает контрастность на мокром асфальте, слепит встречных водителей

Важные предостережения:

Лампы с мощностью выше штатной (напр., 100W вместо 55/60W для H4) перегружают электропроводку и оплавляют фары.
Ксеноновые лампы в фарах под галоген требуют переделки оптики (установки линз и автокорректора), иначе использование незаконно и опасно.
Светодиодные лампы (LED) должны иметь сертификат ECE для дорог общего пользования и корректную диаграмму света, иначе ТО не пройдёте.

Необходимые инструменты для самостоятельного монтажа

Подготовка правильного набора инструментов критически важна для качественной установки линз на ВАЗ 2114. Отсутствие даже одного элемента может серьезно замедлить процесс или привести к повреждению оптики. Все компоненты должны быть проверены на исправность до начала работ.

Рекомендуется организовать рабочее место с хорошим освещением и достаточным пространством для размещения снятых деталей. Обязательно используйте защитные перчатки и очки при работе с электрооборудованием и герметизирующими составами.

Основной набор инструментов

Крестообразные и плоские отвертки (разных размеров)
Набор гаечных ключей (рожковые, накидные 8-17 мм)
Торцевые головки с трещоткой (8-13 мм)
Кусачки-бокорезы и пассатижи
Строительный фен (для разборки фар)
Монтажный нож и пистолет для герметика

Дополнительные материалы:

Автомобильный термостойкий герметик (черный)
Изолента и термоусадочные трубки
Диэлектрическая смазка для контактов
Чистящие салфетки без ворса
Медные провода (1.5-2.5 мм²)

Демонтаж бампера и снятие штатных фар

Перед началом работ подготовьте набор инструментов: крестовую и плоскую отвертки, ключи на 8 и 10, а также пластиковые монтажки для аккуратного снятия клипс. Зафиксируйте автомобиль ручным тормозом, под колеса установите противооткатные упоры для безопасности.

Откройте капот и снимите клеммы с аккумулятора – это исключит риск замыкания при работе с электропроводкой фар. Осмотрите зону вокруг бампера: уберите защитные резиновые уплотнители колесных арок и отсоедините антенну, если она закреплена на бампере.

Этапы демонтажа бампера

Последовательность действий:

Открутите 5 болтов крепления бампера сверху (расположены под капотом вдоль радиаторной решетки)
Снимите пластмассовые клипсы в колесных арках (по 3-4 с каждой стороны)
Открутите 2 нижних болта крепления (под передним номерным знаком)
Потяните бампер на себя, отсоедините разъемы противотуманок и датчиков (если установлены)

Важно: при снятии бампера действуйте с помощником – пластиковые крепления хрупкие. Не тяните вертикально вверх, двигайте деталь параллельно земле.

Снятие штатных фар

Элемент	Действие
Регулировочные болты	Ослабьте три болта на корпусе фары (два сверху, один снизу)
Электрический разъем	Нажмите на фиксатор, отсоедините колодку проводов
Крепежные гайки	Выкрутите две гайки на 10 мм с внутренней стороны фары

После выполнения этих шагов аккуратно потяните фару вперед, одновременно раскачивая ее из стороны в сторону. Избегайте резких движений – пластиковые пистоны крепления легко ломаются. Проверьте, не осталось ли подключенными:

Проводка габаритных огней
Клеммы лампы ближнего света
Фиксаторы поворотников (если блок совмещенный)

Разборка фары: термообработка и разделение корпуса

Тщательно очистите фару от грязи и остатков герметика на стыках корпуса, используя мягкую щетку и обезжириватель. Извлеките все лампочки, разъемы, гидрокорректор (при наличии) и резиновые уплотнители – воздействие высоких температур повредит эти элементы.

Подготовьте духовой шкаф или строительный фен: для духовки установите температуру 90-110°C, при использовании фена включите максимальный режим нагрева. Поместите фару стеклом вниз на противень или термостойкую поверхность, избегая прямого контакта с нагревательными элементами.

Процесс термообработки и вскрытия

Выдержите фару в духовке 8-12 минут (феном равномерно прогревайте шов 10-15 минут). Герметик должен стать мягким и податливым – проверяйте состояние шпателем каждые 2-3 минуты. Не допускайте перегрева: деформация пластика или оплавление отражателя сделают фару непригодной.

Достаньте фару, используя термостойкие перчатки.
Быстро вставьте плоскую отвертку в технологический паз между корпусом и стеклом.
Аккуратно ведите инструмент по периметру, приподнимая край стекла.
При остывании герметика повторите прогрев – работайте поэтапно.

После разделения удалите остатки старого герметика ножом и растворителем. Осмотрите отражатель на предмет сколов, а корпус – на наличие трещин. Для сборки потребуется новый термостойкий герметик (например, HB-полоска) – нанесение выполняется перед повторным прогревом и соединением деталей.

Процесс удаления отражателя ближнего света

Демонтируйте фару с автомобиля и аккуратно прогрейте её строительным феном (120-150°C) по периметру стыка стекла и корпуса, чтобы размягчить герметик. Используйте монтажную лопатку или пластиковую карту для разделения корпуса и стекла, избегая резких движений – старый пластик хрупкий.

После вскрытия фары снимите лампочки и провода, затем выкрутите крепёжные винты, фиксирующие отражатель ближнего света. Осторожно извлеките отражательный элемент, сохраняя целостность посадочных мест – они потребуются для монтажа линз.

Технология демонтажа

Ключевые этапы удаления отражателя:

Очистка поверхности: удалите остатки герметика в зоне креплений металлической щёткой.
Вырезание перегородки: с помощью ножовки по металлу или бормашины аккуратно удалите пластиковую перегородку между секторами ближнего/дальнего света.
Финишная обработка: зашлифуйте неровности наждачной бумагой P120-P220, обезжирьте поверхность спиртом.

Основные риски при демонтаже:

Деформация корпуса при перегреве феном
Трещины в местах крепления отражателя
Попадание пыли/стружки на хромированные поверхности

После завершения работ сразу приступайте к установке линз – открытая фара уязвима для загрязнений. Проверьте соответствие посадочных диаметров подготовленного корпуса и приобретённых линз перед финальной сборкой.

Методы фиксации линз: термоклей или стальные кронштейны

Выбор способа крепления проекционных линз внутри корпуса фары ВАЗ 2114 – критически важный этап. От него напрямую зависит долговечность, надежность и безопасность работы всей оптической системы. Два основных метода, термоклей и стальные кронштейны, имеют принципиальные различия в технологии, надежности и сложности монтажа.

Каждый подход обладает своими сильными и слабыми сторонами, которые необходимо тщательно взвесить перед началом работ. Неправильная фиксация может привести к смещению линзы во время движения, потере фокусировки светового пучка, повреждению деталей фары или даже пожару из-за перегрева.

Сравнение методов фиксации

Основные характеристики и особенности двух методов фиксации проекционных линз представлены в таблице ниже:

Критерий	Термоклей	Стальные Кронштейны
Принцип крепления	Фиксация линзы в посадочном месте корпуса фары с помощью высокотемпературного термостойкого клея.	Механическая фиксация линзы с помощью специальных металлических кронштейнов, крепящихся винтами или заклепками к корпусу фары.
Надежность	Средняя/Низкая. Зависит от качества клея, подготовки поверхностей и температуры эксплуатации. Риск отклеивания при перегреве или вибрации.	Высокая. Механическая связь обеспечивает стабильное положение линзы даже при сильной вибрации и нагреве.
Сложность установки	Относительно проще и быстрее. Требует аккуратности при нанесении клея и фиксации линзы до его полного застывания.	Выше. Требует точной разметки, сверления отверстий в корпусе фары, подгонки кронштейнов и их надежного крепления.
Ремонтопригодность	Низкая. Демонтаж линзы крайне затруднен без риска повреждения корпуса или самой линзы. Требует очистки остатков клея.	Высокая. Линзу можно относительно легко снять, открутив крепеж кронштейнов, для замены или обслуживания.
Требования к температуре	Критично важен выбор термостойкого клея (выдерживающего > 120°C) и контроль нагрева фары при работе. Обычный клей гарантированно потечет.	Температура нагрева фары не влияет на прочность крепления, так как кронштейны металлические.
Риски	Отклеивание линзы, провисание, потеря фокуса, попадание расплавленного клея на отражатель/линзу, пожарная опасность при использовании неподходящего клея.	Неправильная установка (перекос), возможная коррозия кронштейнов со временем (зависит от качества металла и покрытия), необходимость точной подгонки.

Ключевые рекомендации по выбору:

Термоклей: Может рассматриваться как временное решение, бюджетный вариант только при использовании специального высокотемпературного автомобильного клея и идеальной подготовке поверхностей. Крайне не рекомендуется для мощных ксеноновых или современных светодиодных (LED) ламп, сильно нагревающих фару.
Стальные кронштейны: Является предпочтительным и рекомендуемым методом для установки линз на ВАЗ 2114. Обеспечивает максимальную надежность, долговечность и безопасность, особенно при использовании мощных источников света. Не боится вибраций и высоких температур.

Для кронштейнов существуют как универсальные наборы, требующие подгонки под конкретную модель линзы и фары, так и специализированные комплекты, разработанные для определенных линз (например, популярных FX-R, Mini H1, Bi-LED) и корпусов фар ВАЗ 2114, что значительно упрощает монтаж.

Независимо от выбранного метода, критически важна точная центровка и фокусировка линзы относительно отражателя и лампы *до* окончательной фиксации. Неправильная установка сведет на нет все преимущества проекционной оптики.

Проводка блока розжига: подключение и изоляция соединений

Подключение модуля зажигания начинается с точного совмещения колодки проводки с разъёмом блока. Убедитесь, что фиксатор колодки надёжно защёлкнулся, исключая люфт или неплотный контакт. Каждый провод должен соответствовать маркировке на корпусе блока розжига – ошибка в последовательности вызовет перебои в работе цилиндров. На ВАЗ 2114 стандартная схема подключения высоковольтных проводов: 1-й контакт модуля → 1-й цилиндр, 2-й → 3-й цилиндр, 3-й → 4-й цилиндр, 4-й → 2-й цилиндр.

Проверьте целостность изоляции высоковольтных проводов – трещины или потертости приводят к утечке тока. Наденьте каждый провод на свечу и контакт модуля до характерного щелчка, исключая перегибы или натяжение. Грязь и влага в местах соединений недопустимы – протрите колпачки и контакты спиртовым раствором перед монтажом.

Ключевые этапы изоляции и проверки

После фиксации всех проводов выполните:

Изоляцию колодки питания – обработайте разъём термостойким силиконовым герметиком для защиты от влаги и окисления.
Укладку жгута – закрепите провода пластиковыми хомутами вдоль штатных трасс, исключая контакт с движущими частями или острыми кромками кузова.
Защиту высоковольтных линий – установите гофру или разделительные короба в зонах близости к выпускному коллектору.

Проверку работоспособности выполняйте в два этапа:

Визуальный контроль при работающем двигателе в темноте – отсутствие искрения подтверждает качество изоляции.
Диагностика сканером на предмет ошибок Р0300-Р0304 (пропуски зажигания по цилиндрам).

Тип соединения	Рекомендуемый материал изоляции	Критичность ошибки
Колодка блока розжига	Термостойкий герметик	Высокая (риск коррозии контактов)
Колпачки свечей	Резиновые уплотнители (без доп. обработки)	Средняя (возможен пробой на массу)
Места пересечения с металлом	Пластиковые клипсы + гофра	Высокая (перетирание провода)

Важно: не используйте изоленту для герметизации колодки – она теряет свойства при нагреве. При замене модуля зажигания очистите посадочное место от грязи и обработайте термопастой для улучшения теплоотвода.

Герметизация фары: выбор термостойкого силикона

Неправильная герметизация приводит к запотеванию стекла, попаданию грязи и воды внутрь фары, что сокращает срок службы ламп и отражателей. Для надежной защиты швов после ремонта или замены оптики требуется специализированный термостойкий силикон, устойчивый к перепадам температур и вибрациям.

Обычные строительные герметики быстро разрушаются от нагрева ламп накаливания или ксенона, желтеют и теряют эластичность. Использование неподходящих составов гарантированно потребует повторного вскрытия фары уже через несколько месяцев эксплуатации.

Критерии выбора силикона

Обязательные характеристики:

Термостойкость – выдерживает минимум +150°C (для галогеновых ламп) и до +300°C для участков возле цоколя.
Нейтральная реакция – кислотные составы повреждают алюминиевые отражатели и пластик корпуса.
Высокая адгезия – надежное сцепление со стеклом, пластиком ABS/Polycarbonate и металлом.
Эластичность после отверждения – компенсирует вибрации кузова без образования трещин.

Рекомендуемые марки:

Марка	Особенности	Цвет
Permatex Ultra Black	Специализирован для автооптики, устойчив к маслам	Черный
ABRO AS-188	Бюджетный вариант с термостойкостью до +260°C	Черный/Серый
Loctite 5699	Высокая эластичность, для сложных швов	Серый

Технология нанесения:

Обезжирьте стыкуемые поверхности спиртом или антисиликоном.
Наносите силикон непрерывной полосой толщиной 3-4 мм на посадочный фланец корпуса.
Сразу установите стекло, равномерно прижимая по периметру.
Удалите излишки влажной тканью до полимеризации.
Выдержите 12-24 часа перед установкой фары на автомобиль.

Регулировка пучка света: настройка экранов колодца

Корректная настройка экранов (колодцев) линз критична для формирования правильного светотеневого пера. Эти металлические заслонки внутри оптического блока отвечают за отсечение верхней части луча, предотвращая ослепление встречного транспорта. Неверная регулировка приведет к "задиранию" светового пучка или неравномерному распределению света на дорожном полотне.

Для работы потребуется доступ к регулировочным винтам на корпусе фары, расположенным в моторном отсеке. На линзованных модулях ВАЗ 2114 обычно присутствуют два винта: вертикальной корректировки (обозначен "UP-DN") и горизонтальной ("L-R"). Перед началом работ убедитесь в правильной установке самих линз в отражатель – перекосы недопустимы.

Алгоритм настройки экранов

Установите автомобиль на ровную площадку в 5 метрах от стены/экрана. Загрузите передние сиденья балластом (~70 кг) для имитации водителя.
Начертите на стене контрольные метки:
- Горизонтальную линию на высоте центра фар (H)
- Вертикальные оси, совпадающие с центрами оптических элементов
- Линию на 5 см ниже горизонтальной (H-5 см) – уровень светотеневой границы
Включите ближний свет. Ослабьте контргайки регулировочных винтов крестовой отверткой.
Вертикальная настройка: вращайте винт "UP-DN" до совмещения верхней границы светового пучка с линией H-5 см на экране.
Горизонтальная настройка: винтом "L-R" добейтесь, чтобы точка излома светотеневой границы находилась на вертикальной оси каждой фары.

Контрольные параметры после регулировки

Элемент	Норматив
Верхняя граница луча	H-5 см на экране
Точка излома (перепада яркости)	Совпадение с осью фары ±1 см
Наклон светотеневой границы	15° вверх справа (для праворульных авто)

Зафиксируйте винты контргайками после достижения идеального положения. Проведите тест-драйв в темное время суток: при правильной настройке дорожное полотно освещается равномерно на 40-50 метров без слепящего эффекта для встречных машин. Регулируйте экраны отдельно для каждой фары – допуски разницы между ними не должны превышать 0.2° по вертикали.

Проверка корректности работы биксенонового переключения

После установки биксеноновых линз в фары ВАЗ 2114 критически важно убедиться в правильной и надежной работе механизма переключения между ближним и дальним светом. Эта функция реализуется с помощью подвижной шторки (экрана) внутри линзы, управляемой соленоидом (блоком высокого напряжения, БВУ). Некорректная работа может привести к ослеплению встречных водителей или отсутствию дальнего света.

Проверку следует проводить в темное время суток на ровной площадке перед глухой стеной или воротами гаража. Автомобиль должен стоять без нагрузки (без пассажиров и груза в багажнике), давление в шинах соответствовать норме. Вам понадобится помощник для управления светом из салона, пока вы контролируете светотеневую границу (СТГ) на стене.

Этапы проверки переключения

1. Подготовка и проверка ближнего света:

Включите зажигание и активируйте ближний свет фар.
Убедитесь, что обе фары светят ровно, без мерцания. Свет должен быть стабильным.
Внимательно изучите светотеневую границу (СТГ) на стене. Она должна быть четкой, горизонтальной, без резких "горбов" или "провалов", особенно по центру. Левая (пассажирская) часть СТГ должна иметь четкий асимметричный подъем для лучшего освещения обочины.

2. Проверка переключения на дальний свет:

Попросите помощника включить дальний свет (обычно переводом подрулевого переключателя "на себя").
В момент переключения внимательно слушайте каждую фару. Должен быть отчетливо слышен характерный двойной щелчок соленоида ("клик-клак") – первый при срабатывании, второй при возврате. Щелчки должны быть синхронными на обеих фарах.
Наблюдайте за изменением пучка на стене:
- При включении дальнего света шторка должна мгновенно опуститься вниз, убирая асимметричную часть СТГ ближнего света.
- Пучок должен стать симметричным, значительно более мощным и широким, поднявшись вверх и в стороны.
- Центр светового пятна дальнего света должен быть ярким и находиться по центру относительно каждой фары.
Попросите помощника несколько раз быстро переключить свет с ближнего на дальний и обратно. Следите за:
- Скоростью срабатывания: переключение должно происходить практически мгновенно, без задержек.
- Стабильностью: пучок должен четко фиксироваться в положениях "ближний" и "дальний" без "дребезга" шторки или частичного срабатывания.
- Синхронностью: обе фары должны переключаться абсолютно одновременно.

3. Визуальный контроль шторки (опционально, при возможности):

Если есть доступ к задней части фары (например, снята крышка), можно визуально (НЕ смотря прямо в линзу при включенном свете!) убедиться в полном ходе шторки. При ближнем свете шторка частично перекрывает лампу, создавая асимметричную СТГ. При дальнем – шторка уходит полностью вниз, открывая всю проекцию лампы.

Ключевые параметры для контроля:

Параметр	Нормальная работа	Признак неисправности
Звук переключения	Четкий двойной щелчок, синхронный на обеих фарах	Отсутствие щелчка, одинарный щелчок, щелчки не синхронны, гудение
Скорость переключения	Мгновенное срабатывание	Задержка срабатывания, "медленное" опускание/поднятие шторки
Синхронность фар	Абсолютно одновременное переключение	Одна фара переключается позже другой
Стабильность положения	Шторка четко фиксируется в крайних положениях	Дребезжание шторки, неполное открытие/закрытие, самопроизвольное переключение
Форма пучка (Дальний)	Симметричное, мощное, широкое пятно света	Асимметрия, "раздвоение" пучка, слабая интенсивность
Форма пучка (Ближний)	Четкая горизонтальная СТГ с асимметричным подъемом справа	Размытая СТГ, отсутствие подъема справа, "горбы"

Обнаружение любых отклонений от нормы (асинхронность, задержки, нечеткая СТГ, отсутствие щелчков, нестабильная работа) указывает на проблему. Причины могут быть разными: неисправность соленоида (БВУ) конкретной фары, плохой контакт в разъемах питания соленоидов, проблемы с проводкой или реле, механический зацеп шторки внутри линзы, или некорректная установка/калибровка самой линзы. Дальнейшая эксплуатация автомобиля с неисправным переключением биксенона опасна и запрещена ПДД.

Ошибки установки: перегрев, запотевание и мерцания

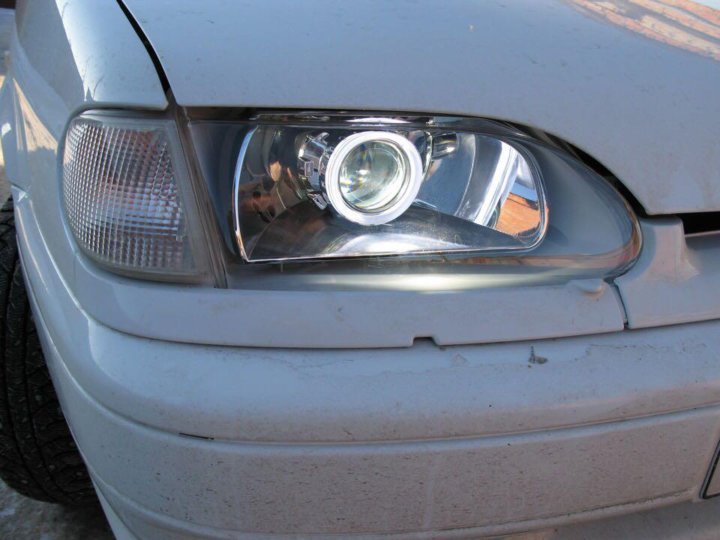

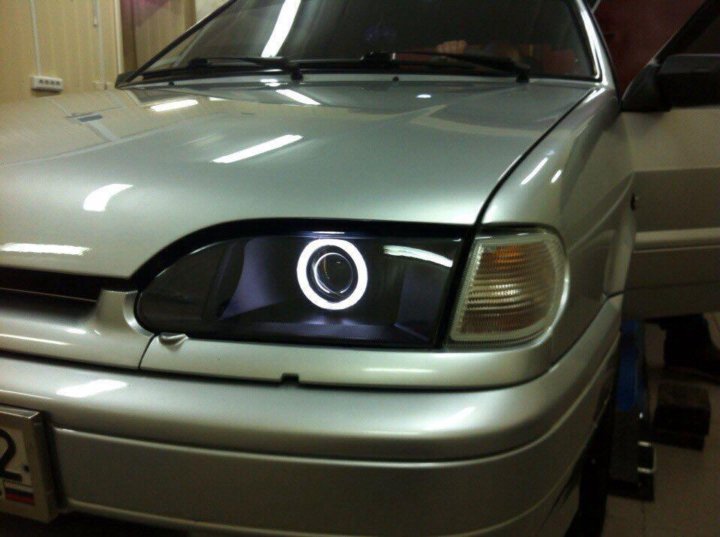

Неправильный монтаж линз на ВАЗ 2114 часто приводит к критическим дефектам, снижающим безопасность и срок службы оптики. Перегрев фары возникает из-за нарушения теплового режима работы лампы или ксенонового блока. Основные причины – недостаточный зазор между линзой и отражателем, использование нештатных ламп повышенной мощности, либо блокировка вентиляционных каналов герметиком при сборке.

Запотевание стекла изнутри – прямое следствие разгерметизации корпуса. Проявляется после мойки или в сырую погоду из-за проникновения влаги через некачественно обработанные стыки, поврежденные сальники или неплотно установленные заглушки. Конденсат не только ухудшает светопропускание, но и провоцирует коррозию контактов.

Распространенные дефекты и их устранение

Мерцание света обычно вызвано проблемами в электрической части:

Слабый контакт в разъемах – окисление или неплотная посадка клемм
Несовместимый блок розжига – для ксенона требуется соответствие мощности и протокола управления
Просадка напряжения – недостаточное сечение проводки или неисправное реле

Типичные ошибки монтажа и профилактика:

Игнорирование юстировки – приводит к ослеплению встречных водителей
Экономия на герметике – вызывает запотевание через 2-3 месяца
Установка без вентиляционных клапанов – провоцирует перегрев и конденсат

Технологические требования для стабильной работы:

Проблема	Требуемые материалы	Ключевое действие
Перегрев	Термостойкий герметик, штатные лампы	Контроль зазора 5-7 мм от линзы до отражателя
Запотевание	Автомобильный силикон, новые сальники	Продувка корпуса перед сборкой, установка осушителей
Мерцание	Медные клеммы, реле 30А	Прямая проводка от АКБ с предохранителем

При появлении конденсата внутри фары необходимо демонтировать оптику, полностью просушить строительным феном при температуре до 70°C, заменить уплотнители и нанести герметик в два слоя с промежуточной сушкой. Для ксеноновых систем обязательна установка корректных балластов с защитой от короткого замыкания.

Юридические аспекты: соответствие режимов ГОСТу

Установка линзованной оптики на ВАЗ 2114 напрямую затрагивает требования безопасности дорожного движения, регламентированные техническими регламентами Таможенного союза (ТР ТС 018/2011) и национальными стандартами, прежде всего ГОСТ Р 41.48-2004 (Правила ЕЭК ООН № 48). Эти документы устанавливают жесткие нормы к светотехническим характеристикам, режимам работы света (ближний/дальний) и маркировке фар.

Любое изменение конструкции световых приборов, не предусмотренное заводом-изготовителем, включая установку линз в штатные отражатели или замену фар на несертифицированные линзованные блоки, является вмешательством в конструкцию транспортного средства. Такое вмешательство требует обязательного подтверждения соответствия установленным нормам и последующего оформления изменений в документах на автомобиль.

Ключевые требования и последствия несоблюдения

Основные аспекты, которые необходимо учитывать:

Сертификация фар: Устанавливаемые фары (или комплекты для модернизации) обязаны иметь сертификат соответствия ТР ТС/ГОСТ Р 41.48-2004. Это подтверждается наличием специальной маркировки на рассеивателе или корпусе фары.
Соответствие режимов: Световой пучок модифицированной фары должен четко соответствовать требованиям по:
- Границе светотени (особенно для ближнего света).
- Интенсивности освещения в контрольных точках.
- Отсутствию слепящего эффекта для водителей встречного транспорта.
Неправильно установленные или некачественные линзы часто нарушают эти параметры.
Корректная регулировка: Даже сертифицированная линзованная оптика требует точной установки и регулировки угла наклона пучка света в соответствии с загрузкой автомобиля. Неотрегулированные фары – частая причина ослепления и нарушения ПДД.

Игнорирование этих требований влечет серьезные последствия:

Нарушение ПДД (ст. 12.5 ч. 3): Управление ТС, на котором установлены световые приборы, не соответствующие требованиям Основных положений по допуску ТС к эксплуатации. Наказание - лишение права управления ТС на срок от 6 месяцев до 1 года с конфискацией указанных приборов и приспособлений.
Проблемы при прохождении техосмотра: Автомобиль с несертифицированной или неправильно работающей светотехникой не пройдет обязательный технический осмотр.
Риск ДТП: Несоответствующий режим работы фар ухудшает видимость для самого водителя и ослепляет других участников движения, повышая вероятность аварии.
Юридические сложности при ДТП: В случае аварии, где будет установлена вина из-за неправильного света, наличие несертифицированного оборудования может стать отягчающим обстоятельством.

Обязательные шаги для легализации: Если вы устанавливаете линзы, убедитесь, что фары или комплект имеют сертификат и маркировку соответствия. После установки обязательно проведите регулировку света на стенде в сервисе. Для внесения изменений в конструкцию (если это требуется) обратитесь в аккредитованную лабораторию для проведения испытаний и получения протокола проверки безопасности, а затем в ГИБДД для оформления Свидетельства о соответствии конструкции ТС требованиям безопасности.

Ключевой ГОСТ/ТР ТС	Что регламентирует	Последствия нарушения
ГОСТ Р 41.48-2004 (Правила №48 ЕЭК ООН)	Единообразные предписания, касающиеся сертификации транспортных средств в отношении установки устройств освещения и световой сигнализации.	Основание для привлечения по ст. 12.5 ч.3 КоАП; отказ в прохождении ТО.
ТР ТС 018/2011 "О безопасности колесных ТС"	Общие требования безопасности к ТС, включая требования к внешним световым приборам (Приложение №9).	Невозможность законной эксплуатации ТС; проблемы при таможенном оформлении (для импорта).
Основные положения по допуску ТС к эксплуатации (п. 3.1-3.4)	Конкретные требования к количеству, цвету, режиму работы и исправности световых приборов на дороге.	Непосредственное основание для штрафа и лишения прав по ст. 12.5 ч.3 КоАП.

Список источников

При подготовке материала использовались специализированные технические ресурсы и практические руководства, посвященные модернизации оптики автомобилей семейства ВАЗ. Акцент сделан на проверенные данные от производителей комплектующих и опыт автовладельцев.

Критически важные аспекты выбора линз, особенности их совместимости с фарами ВАЗ 2114 и нюансы установки верифицированы через сопоставление информации из нескольких независимых источников. Это гарантирует релевантность рекомендаций для российских условий эксплуатации.

Техническая документация производителей линз (Hella, Osram, Bosch)
Руководство по эксплуатации ВАЗ 2114 (раздел "Система освещения")
Протоколы испытаний автомобильной оптики НИИАТ
Отчеты сертифицированных автосервисов по установке линз
Технические обзоры в журналах "За рулём" и "Авторевю"
Инженерные рекомендации ГОСТ Р 41.112-2005
Специализированные ветки форумов: Lada.Online, Drive2.ru/ВАЗ-2114
Видеоинструкции от официальных дилеров автокомпонентов
