LSD-дифференциал - как устроена блокировка?

Статья обновлена: 18.08.2025

В мире автомобильных технологий, особенно среди любителей тюнинга и спортивного вождения, часто встречается аббревиатура LSD. Этот термин обозначает не химическое соединение, а важный инженерный компонент трансмиссии - Limited Slip Differential, или дифференциал повышенного трения.

Конструкция LSD-дифференциала кардинально отличается от классического "свободного" дифференциала. Его ключевая задача - активно перераспределять крутящий момент между ведущими колесами при потере одним из них сцепления с дорогой.

Этот механизм решает главную проблему обычных дифференциалов: когда одно колесо буксует на льду или грязи, второе остается без мощности. LSD-дифференциал блокирует бесполезную пробуксовку, обеспечивая передачу усилия на оба ведущих колеса даже в сложных условиях.

Основной принцип работы LSD-дифференциала

LSD-дифференциал (Limited Slip Differential – дифференциал повышенного трения, ДПТ) предназначен для частичного преодоления главного недостатка классического "свободного" дифференциала – передачи крутящего момента на колесо с худшим сцеплением. В отличие от свободного дифференциала, который при пробуксовке одного колеса передает почти весь момент на него, LSD перераспределяет момент на оба ведущих колеса оси, сохраняя способность к их вращению с разной скоростью в поворотах.

Ключевой принцип работы LSD основан на принудительном ограничении разницы в угловых скоростях между полуосями. Это достигается за счет механизмов, создающих внутреннее сопротивление (трение) при возникновении существенной разницы в скоростях вращения выходных валов. Таким образом, LSD автоматически "подключает" колесо с лучшим сцеплением, когда другое начинает проскальзывать.

Основные способы реализации ограничения проскальзывания

Существует несколько конструктивных типов LSD, использующих разные физические принципы для создания блокирующего усилия:

Фрикционные (механические): Наиболее распространены. Используют пакеты фрикционных дисков (наборы стальных и фрикционных пластин), установленные между корпусом дифференциала и полуосями (или сателлитами). При возникновении разницы скоростей диски сжимаются (предварительным натягом пружин и/или давлением от червячных пар), создавая трение, которое передает момент на отстающую полуось.
Вязкостные (VLSD): Используют герметичный корпус, заполненный силиконовой жидкостью с высокой вязкостью. Внутри расположены чередующиеся перфорированные диски, одни связаны с корпусом (ведущие), другие – с полуосью (ведомые). При небольшой разнице скоростей жидкость легко протекает через перфорацию. При резкой разнице (пробуксовке) жидкость между быстро вращающимися дисками мгновенно нагревается и загустевает, "склеивая" диски и создавая блокировку.
Червячные (Torsen, Quaife): Основаны на свойствах червячных шестерен и винтовых пар. Сателлиты и/или шестерни полуосей имеют особую червячную форму. При обычном движении они работают как обычный дифференциал. При попытке одной полуоси вращаться значительно быстрее другой, червячные пары заклиниваются из-за самоблокирующегося эффекта (высокое трение в зацеплении), перераспределяя момент в пользу отстающей полуоси.

Степень блокировки LSD характеризуется коэффициентом блокировки (K_бл), показывающим соотношение моментов на отстающем и буксующем колесе (например, K_бл = 3 означает, что на колесо с лучшим сцеплением может передаваться в 3 раза больший момент, чем на буксующее).

Ключевое отличие LSD от открытого дифференциала

Основное различие заключается в способе распределения крутящего момента между полуосями. Открытый дифференциал всегда передаёт момент строго пропорционально сцеплению колёс: если одно колесо теряет контакт с дорогой или попадает на лёд, оно начинает бесполезно буксовать, получая почти весь момент, а ведущее колесо с хорошим сцеплением останавливается.

LSD-дифференциал (Limited Slip Differential – дифференциал повышенного трения) искусственно ограничивает разницу скоростей вращения полуосей благодаря механизму блокировки. Когда одно колесо теряет сцепление, LSD частично или полностью блокирует разницу оборотов, принудительно перебрасывая момент на колесо с лучшим сцеплением.

Принципиальные механические отличия

Блокирующий элемент: В LSD используются фрикционные диски, вязкостная муфта или червячные передачи (типа Torsen), создающие сопротивление при разгоне полуосей относительно друг друга.
Коэффициент блокировки (Bias Ratio): Показывает, во сколько раз момент на "медленном" колесе может превышать момент на "быстром" (например, 3:1). У открытого дифференциала этот коэффициент всегда 1:1.
Активация блокировки: Срабатывает автоматически при проскальзывании, без участия водителя.

Критерий	Открытый дифференциал	LSD
Распределение момента	Только пропорционально сцеплению	С частичной блокировкой проскальзывания
Поведение при потере сцепления одним колесом	Полная остановка вращающего момента на колесе с адгезией	Сохранение тяги на обоих колёсах
Эффективность на бездорожье/льду	Низкая (пробуксовка)	Высокая (контролируемое движение)

Таким образом, LSD обеспечивает предсказуемую передачу момента даже в условиях неоднородного покрытия, что критично для спортивного вождения, внедорожников и зимней эксплуатации, тогда как открытый дифференциал полностью зависим от сцепления каждого колеса в отдельности.

Типы конструкции LSD: дисковые и червячные

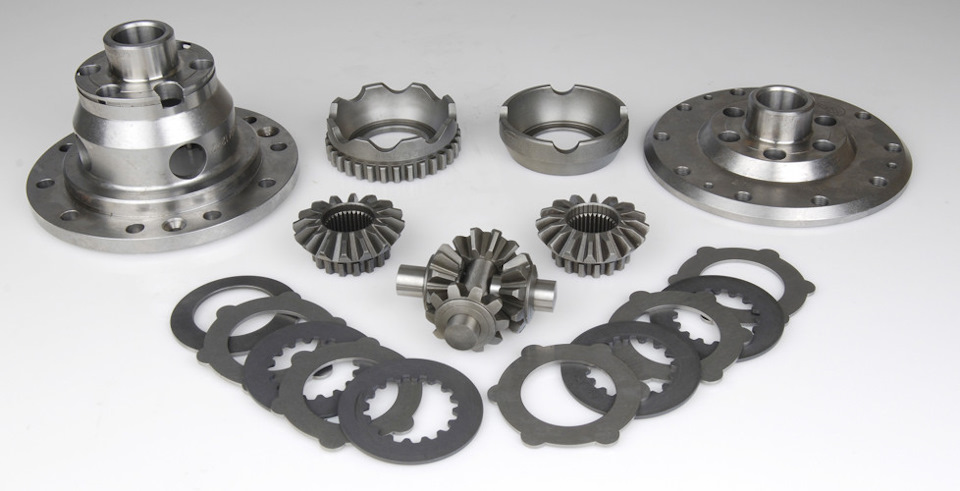

Дисковые LSD, также известные как муфты сцепления, используют набор фрикционных дисков для блокировки дифференциала. Диски разделяются на две группы: одна соединена с корпусом дифференциала, другая – с полуосями. При возникновении разницы в скорости вращения колес, пакет дисков сжимается под действием преднатяга пружин и давления от червячных передач, создавая трение и перераспределяя крутящий момент.

Червячные LSD (винтовые или Torsen) применяют косозубые шестерни конической или цилиндрической формы, входящие в зацепление друг с другом. При пробуксовке одного колеса разность угловых скоростей провоцирует заклинивание червячных пар из-за сил трения в зацеплении. Это автоматически блокирует дифференциал без использования пружин или фрикционов, обеспечивая механическую связь полуосей.

Сравнение характеристик

Параметр	Дисковый LSD	Червячный LSD
Принцип работы	Фрикционные диски + пружины	Самоблокирующиеся шестерни
Регулируемость	Да (натяг пружин, износ дисков)	Нет (фиксированный коэффициент блокировки)
Реакция на нагрузку	Пропорциональна крутящему моменту	Пропорциональна разнице скоростей

Ключевые особенности дисковых систем:

Требуют обслуживания (замена изношенных дисков)
Допускают тонкую настройку преднатяга
Эффективны в условиях высоких динамических нагрузок

Преимущества червячных LSD:

Полная необслуживаемость конструкции
Мгновенная реакция на пробуксовку
Плавное распределение момента без рывков

Причины проскальзывания колёс в повороте с LSD

Несмотря на способность дифференциала повышенного трения (LSD) перераспределять крутящий момент между колёсами, проскальзывание в поворотах может возникать из-за превышения физических возможностей сцепления шин с покрытием. Когда боковые силы, действующие на колесо в дуге, превышают предел сцепления резины, LSD не может компенсировать эту потерю контакта, так как его работа направлена на борьбу с разницей тяги, а не с поперечными нагрузками.

Конструктивные ограничения самого LSD также вносят вклад в проблему. Механизм блокировки имеет определённый порог срабатывания (преднатяг или коэффициент блокировки), который может оказаться недостаточным для конкретных условий. Например, при резком маневре на смешанном покрытии внутреннее колесо теряет сцепление быстрее, чем дифференциал успевает перебросить момент на внешнее колесо, особенно если система изношена или не рассчитана на экстремальные углы поворота.

Ключевые факторы проскальзывания

Основные технические причины включают:

Превышение угловой скорости вращения: В крутых виражах внешнее колесо должно вращаться быстрее внутреннего. Если LSD имеет жёсткую блокировку или высокий коэффициент срабатывания, он может мешать естественной разнице скоростей, провоцируя срыв в скольжение.

Недостаточный коэффициент блокировки:

Тип LSD	Типичный коэффициент блокировки	Риск проскальзывания
Дисковый (фрикционный)	25-75%	Высокий при износе пакетов
Вязкостный (VLSD)	20-40%	Высокий при перегреве
Червячный (Torsen)	30-80%	Низкий, но зависит от нагрузки

Дисбаланс сцепления покрытий: При попадании одного колеса на лёд, грязь или мокрый асфальт LSD пытается передать момент на колесо с лучшим сцеплением, но если разница сопротивлений слишком велика, проскальзывание усиливается.

Эксплуатационные факторы усугубляют ситуацию: износ фрикционов LSD снижает эффективность блокировки, неправильный подбор масла меняет характеристики вязкостных муфт, а чрезмерная нагрузка на ось (например, при дрифте) превышает расчётные возможности механизма. В таких условиях даже исправный дифференциал не предотвратит потерю сцепления.

Методы проверки работоспособности LSD в автомобиле

Проверка работоспособности дифференциала повышенного трения (LSD) критична для безопасности и управляемости автомобиля. Неисправный LSD может привести к пробуксовке колес, ухудшению динамики разгона и потере контроля в сложных дорожных условиях.

Существует несколько практических методов диагностики, которые можно выполнить самостоятельно или с привлечением специалистов. Эти тесты помогают выявить износ фрикционов, недостаток специального масла или механические повреждения узла.

Основные способы диагностики

Тест на пробуксовку:

Заезд одним ведущим колесом на скользкую поверхность (лед, грязь, мокрая трава)
Резкое нажатие на педаль газа
Контроль поведения автомобиля: исправный LSD передаст крутящий момент на колесо с сцеплением

Тест "домкрат":

Поднять оба ведущих колеса домкратом
Повернуть одно колесо рукой
Исправный LSD заставит второе колесо вращаться в том же направлении

Диагностика на СТО:

Метод	Суть проверки
Стенд нагрузки	Измерение разницы крутящего момента на колесах под нагрузкой
Анализ масла	Поиск металлической стружки в спецмасле LSD

Визуальный осмотр: Проверка течей масла, состояния сальников и отсутствия механических повреждений корпуса дифференциала.

Эксплуатационные ограничения самоблокирующихся дифференциалов

Самоблокирующиеся дифференциалы (LSD) предъявляют специфические требования к условиям эксплуатации транспортных средств. Превышение допустимых нагрузок или нарушение регламента обслуживания провоцирует ускоренный износ механизмов и снижение эффективности блокировки. Особое внимание необходимо уделять температурным режимам: перегрев фрикционных дисков в вязкостных или дисковых LSD ведёт к деградации рабочих жидкостей и потере сцепляющих свойств.

Конструкция LSD накладывает ограничения на применение шин с разной степенью износа или диаметром. Разница в характеристиках покрышек более 2-3% вызывает паразитную циркуляцию мощности и постоянное трение в пакете блокировки, что генерирует избыточное тепло. Это критично для многодисковых систем, где несанкционированное проскальзывание провоцирует замасливание фрикционов и "залипание" муфт.

Ключевые эксплуатационные ограничения

Спецификация смазочных материалов: Требуется применение масел со специализированными присадками (обычно обозначаются как LSD Oil или GL-5+). Стандартные трансмиссионные жидкости вызывают ускоренный износ фрикционных накладок.
Режимы движения:
- Избегать длительной пробуксовки колёс (более 1-2 минут)
- Ограничить движение с вывешенной осью на полном приводе
- Минимизировать резкие старты с пробуксовкой на сухом асфальте
Ресурсные ограничения: Фрикционные LSD имеют регламентированный срок службы (обычно 60-150 тыс. км), после которого требуется замена дисков или предустановочных пружин.

Тип LSD	Критичный фактор	Последствия нарушения
Дисковый	Перегрев фрикционов	Коксование масла, залипание пакета
Вязкостный	Механические перегрузки	Разрушение силиконовой жидкости, потеря блокировки
Червячный (Torsen)	Разница в сцеплении колёс	Паразитный крутящий момент, поломка шестерён

Дополнительные ограничения включают запрет на буксировку прицепов, превышающих расчётную массу (из-за риска перегрева), и необходимость симметричного состояния подвески. Разница в жёсткости амортизаторов или просадка пружин на одном борту инициирует ложную блокировку. В электронно-управляемых LSD критична исправность датчиков ABS и CAN-шины – ошибки в их работе деактивируют блокировку.
