LuK сцепление - жизненно важный орган автомобильного организма

Статья обновлена: 18.08.2025

Автомобиль – сложный механизм, где каждый элемент выполняет жизненно важную функцию. Сцепление занимает в этой системе особое место, выступая связующим звеном между сердцем машины – двигателем – и ее ногами – трансмиссией.

Работа LuK сцепления напоминает слаженную деятельность организма: оно обеспечивает плавное взаимодействие систем, передает энергию движения, позволяет адаптироваться к изменяющимся условиям.

От его исправности и точности работы напрямую зависит динамика, комфорт и сама возможность движения автомобиля. Изучение принципов действия и надежности сцепления LuK помогает понять, как сохранить "здоровье" и долголетие легкового автомобиля.

Принцип работы двухмассового маховика LuK

Двухмассовый маховик LuK заменяет стандартный маховик и демпфер сцепления, выполняя обе функции в одном компактном узле. Его конструкция разделена на две независимые массы: первичную, соединенную с коленчатым валом двигателя, и вторичную, передающую крутящий момент на коробку передач. Между ними расположена система демпфирования, гасящая крутильные колебания.

Ключевым элементом являются дуговые пружины, размещенные в специальном корпусе с консистентной смазкой. При возникновении вибраций от двигателя, первичная масса смещается относительно вторичной, сжимая пружины. Фрикционные элементы внутри узла преобразуют энергию колебаний в тепло, обеспечивая плавное вращение без резонансных пиков. Герметичный корпус защищает механизм от износа и загрязнений.

Фазы работы демпфирующей системы

Холостой ход и низкие нагрузки: Мягкие пружины гасят низкочастотные вибрации дизельных двигателей.
Средние нагрузки: Пакет пружин включается последовательно для адаптации к возрастающему крутящему моменту.
Пиковые нагрузки и резкое ускорение: Специальные ограничители предотвращают чрезмерное сжатие пружин, защищая трансмиссию.

Компонент	Назначение
Первичная масса	Передача вращения от коленвала с поглощением ударных нагрузок
Дуговые пружины	Изоляция крутильных колебаний через упругое скручивание
Фрикционные кольца	Демпфирование резонансных вибраций трением
Вторичная масса	Передача сглаженного вращения на диск сцепления

Двухмассовая конструкция LuK обеспечивает до 90% подавления вибраций по сравнению с традиционными решениями. Плавный запуск двигателя, тихая работа на холостом ходу и защита синхронизаторов КПП достигаются за счет интеллектуального распределения энергии колебаний между пружинными группами разной жесткости. Система автоматически адаптируется к режимам работы двигателя без вмешательства водителя.

Как LuK снижает вибрации при запуске двигателя

Ключевым элементом в борьбе с вибрациями при запуске двигателя является двухмассовый маховик (ДММ), активно применяемый LuK в своих решениях. Его конструкция принципиально отличается от традиционного маховика разделением на две массы: первичную, жестко связанную с коленвалом двигателя, и вторичную, соединенную с корзиной сцепления. Между этими массами расположена сложная пружинно-демпферная система.

При запуске двигателя возникают резкие, неравномерные крутильные колебания. В системе LuK эти колебания поглощаются демпфирующим элементом ДММ. Пакет дуговых пружин внутри маховика сжимается, принимая на себя ударный импульс от коленвала, а встроенный фрикционный демпфер гасит избыточную энергию этих колебаний. Это предотвращает передачу вибраций через трансмиссию на кузов автомобиля.

Механизм работы демпфирующей системы LuK

Основную работу по изоляции вибраций выполняет пружинно-демпферный узел двухмассового маховика:

Дуговые пружины: Расположены по окружности между массами ДММ. Обладают прогрессивной характеристикой, эффективно поглощая колебания как малой, так и большой амплитуды, характерные для старта двигателя.
Фрикционный демпфер: Интегрирован в систему пружин. Гасит энергию колебаний, преобразуя ее в тепло, предотвращая "отскок" масс и резонанс.
Специальная смазка: Заполняет полость ДММ, обеспечивая плавную работу пружин и демпфера, снижая износ и шум.

Результатом такой конструкции является значительное снижение амплитуды крутильных колебаний, передаваемых на трансмиссию при запуске:

Резкий импульс от срабатывания стартера и первых вспышек в цилиндрах поглощается первичной массой ДММ.
Пружинный элемент сжимается, изолируя вторичную массу и трансмиссию от этого удара.
Демпфер гасит энергию сжатия пружин, не давая им колебаться свободно.
На входной вал коробки передач и далее в салон поступает уже сглаженный, плавный крутящий момент.

Сравнение эффективности демпфирования:

Параметр	Традиционное сцепление + маховик	Сцепление LuK с ДММ
Жесткость системы	Высокая	Низкая (благодаря пружинам ДММ)
Угол поворота для демпфирования	Ограничен (десятки градусов)	Значительный (до ~100° и более)
Демпфирование низкочастотных колебаний (запуск, холостой ход)	Неэффективно	Очень эффективно
Передача вибраций при запуске	Высокая	Минимальная

Схема передачи крутящего момента от ДВС к КПП

Коленчатый вал двигателя внутреннего сгорания (ДВС) передает вращение на маховик, жестко закрепленный на его конце. Маховик служит массивной опорной поверхностью для ведомого диска сцепления.

Ведомый диск сцепления, оснащенный фрикционными накладками, зажимается между маховиком и нажимным диском ("корзиной") под действием диафрагменной пружины. Нажимной диск механически связан с кожухом сцепления, который болтовым соединением крепится к маховику.

Ключевые элементы и этапы передачи

Принцип работы сцепления LuK основан на управляемом фрикционном соединении:

Включенное состояние (сцепление замкнуто): Педаль сцепления отпущена. Диафрагменная пружина нажимного диска с максимальным усилием прижимает ведомый диск к поверхности маховика. За счет силы трения между поверхностями крутящий момент от маховика передается на ведомый диск.
Передача на КПП: Ступица ведомого диска имеет шлицевое соединение с первичным (ведущим) валом коробки передач (КПП). Крутящий момент, принятый ведомым диском, через шлицы напрямую передается на первичный вал КПП.
Выключенное состояние (сцепление разомкнуто): При нажатии на педаль сцепления, гидравлический или тросовый привод воздействует на выжимной подшипник. Подшипник перемещается и давит на лепестки диафрагменной пружины нажимного диска. Пружина прогибается, ее наружный край отводит нажимной диск от ведомого диска. Сила сжатия падает, ведомый диск освобождается. Связь между маховиком (ДВС) и первичным валом (КПП) прерывается, передача крутящего момента прекращается.

Таким образом, сцепление LuK выполняет роль управляемого механического "выключателя" в цепи передачи энергии от двигателя к трансмиссии, обеспечивая плавное трогание и безударное переключение передач.

Технология SAC (Self Adjusting Clutch) в нажимных дисках

Принцип SAC основан на автоматической компенсации износа фрикционных накладок ведомого диска без участия водителя. Конструктивно нажимной диск разделен на две независимые части: основную диафрагменную пружину и регулировочное кольцо с клиновидными рычагами. Между ними установлены наклонные клинья и мощные пружины, создающие постоянное усилие.

По мере истирания ведомого диска точка контакта выжимного подшипника смещается. Это вызывает микроперемещение регулировочного кольца относительно основного корпуса корзины. Наклонные поверхности клиньев преобразуют это движение в радиальное смещение внутренней части диафрагменной пружины, восстанавливая оптимальное положение рабочей поверхности нажимного диска.

Ключевые преимущества системы

Сохранение постоянного момента сцепления на протяжении всего срока службы
Отсутствие "провалов" педали или необходимости ручной регулировки троса/гидравлики
Увеличенный ресурс комплекта сцепления за счет равномерного прилегания поверхностей
Стабильное усилие выключения даже при высоких температурных нагрузках

Традиционная корзина	SAC-корзина
Ручная регулировка каждые 20-30 тыс. км	Автокомпенсация износа
Снижение усилия на педали к концу срока службы	Постоянное усилие выключения
Риск пробуксовки при износе	Гарантированная передача крутящего момента

Предназначение демпферных пружин в ведомом диске

Демпферные пружины, интегрированные в ступицу ведомого диска сцепления LuK, выполняют критическую функцию гашения крутильных колебаний. Они воспринимают неравномерность вращательного момента, возникающую из-за цикличности работы двигателя внутреннего сгорания (особенно в низкооборотных режимах) и резких изменений нагрузки.

Без этого демпфирующего механизма ударные нагрузки напрямую передавались бы на трансмиссию, вызывая преждевременный износ шестерен коробки передач, вибрации на кузове и дискомфорт при переключении скоростей. Пружины работают как упругий буфер, компенсируя разницу угловых скоростей между коленвалом двигателя и первичным валом КПП.

Ключевые функции и принцип работы

Сглаживание рывков при резком старте или торможении двигателем
Подавление резонансных частот в диапазоне 1500–3000 об/мин
Защита синхронизаторов КПП от ударных нагрузок при переключениях
Снижение шума (дребезжания) трансмиссии на холостом ходу

Конструктивно пружины размещены в дугообразных пазах фланца ступицы и прижимаются тангенциально фрикционными шайбами. При изменении крутящего момента происходит их сжатие/растяжение с одновременным проскальзыванием фрикционных элементов, что преобразует механическую энергию колебаний в тепловую.

Параметр	Влияние на работу
Жесткость пружин	Определяет диапазон демпфируемых частот и плавность включения сцепления
Угловой люфт	Компенсирует мгновенные пиковые нагрузки (до 8-12° у LuK)
Фрикционные шайбы	Гасят высокочастотные вибрации через контролируемое трение

Износ демпфера проявляется стуком при сбросе газа, вибрацией педали сцепления и рывками при разгоне. Неисправность ведет к ускоренной поломке корзины сцепления, деформации маховика и разрушению подшипников КПП.

Как фрикционные накладки LuK выдерживают высокие температуры

Фрикционные накладки LuK изготавливаются из композитных материалов на основе керамики и металлической стружки, что обеспечивает стабильность характеристик даже при экстремальном нагреве до 600°C. Специальные связующие смолы с термореактивными свойствами предотвращают расслоение структуры под нагрузкой, сохраняя геометрию поверхности при тепловом расширении.

Многослойная конструкция накладок включает термобарьерные прослойки, которые замедляют передачу тепла к основанию сцепления. Это достигается за счёт микропористой структуры материала, где воздушные полости работают как изоляторы, а также перфорации, отводящей частицы износа и горячие газы от рабочей зоны.

Ключевые технологии защиты от перегрева

Медные включения: Вплавленные в состав частицы меди равномерно распределяют тепло по всей площади накладки, предотвращая локальные перегревы ("горячие точки")
Термостойкая кевларовая основа: Армирующая сетка из синтетических волокон сохраняет целостность при циклических температурных нагрузках
Градиентная плотность: Уплотнение структуры к стальной основе снижает теплопроводность, защищая корзину сцепления

Параметр	Результат
Сопротивление износу при 400°C	Увеличение на 40% vs. стандартные материалы
Коэффициент трения (350-500°C)	Стабильность в диапазоне 0.36±0.02
Теплопоглощение	На 25% выше аналогов за счёт микропор

Технология Carbon Neutral Friction обеспечивает предсказуемое трение без "проседаний" характеристик после охлаждения, чему способствует компьютерный подбор состава с моделированием тепловых деформаций. Это исключает коробление поверхности и вибрации при остывании накладок.

Роль выжимного подшипника в системе сцепления

Выжимной подшипник служит критически важным передаточным звеном между приводом сцепления (гидравлическим или механическим) и механизмом выключения. Он воспринимает усилие от вилки сцепления или рабочего цилиндра и напрямую воздействует на лепестки диафрагменной пружины корзины сцепления. Без его работы передача усилия от педали к нажимному диску была бы невозможна.

При нажатии педали сцепления подшипник перемещается по первичному валу коробки передач и плотно прижимается к кончикам лепестков пружины. Это движение вызывает оттягивание нажимного диска, что разъединяет фрикционный диск от маховика двигателя, прерывая поток мощности. Таким образом, подшипник преобразует осевое усилие в механическое воздействие на корзину, обеспечивая плавное и полное размыкание сцепления.

Ключевые функции и требования

Эффективность выжимного подшипника LuK определяется следующими аспектами:

Передача усилия без потерь: Конструкция гарантирует минимальное трение и деформацию при контакте с диафрагменной пружиной.
Термостойкость: Выдерживает высокие температуры от трения и близости к работающему двигателю без потери свойств.
Износоустойчивость: Специальные материалы (например, графит-керамические композиты) обеспечивают долгий срок службы даже при частом использовании.

Параметр	Значение для LuK	Последствия нарушения
Точность позиционирования	Жесткие допуски производства	Неполное выключение сцепления, хруст передач
Рабочий ход	Оптимизирован под геометрию корзины	Пробуксовка или резкий "схват" диска
Смазка	Пожизненная заправка высокотемпературной смазкой	Залипание, скрипы, разрушение подшипника

Отказ подшипника проявляется гулом при выжатой педали, затрудненным включением передач или вибрацией. LuK интегрирует его в единый модуль с направляющей втулкой, обеспечивая идеальную соосность и снижая риск перекоса – частой причины преждевременного износа.

Особенности сцеплений LuK для автомобилей с турбиной

Турбированные двигатели генерируют повышенный крутящий момент, создающий экстремальные нагрузки на трансмиссию. Сцепления LuK разрабатываются с учетом этих условий, обеспечивая повышенную теплостойкость и механическую прочность. Инженерные решения предотвращают проскальзывание дисков даже при агрессивном старте и максимальном давлении наддува.

Конструкция усилена для эффективного гашения резких крутильных колебаний, характерных для турбомоторов. Специальные композитные материалы фрикционных накладок сохраняют стабильный коэффициент трения при температурах до 400°C. Система демпфирования минимизирует ударные нагрузки на коробку передач при резком включении турбины.

Конструктивные решения для турбонаддува

Усиленный нажимной диск с увеличенной жесткостью пружин – выдерживает пиковые нагрузки до 600 Н·м без деформации
Керамо-металлические накладки – устойчивы к термическому шоку при активной эксплуатации
Ассиметричный демпфер крутильных колебаний – подавляет низкочастотные вибрации от турбокомпрессора
Оптимизированный маховик – увеличенная инерционность сглаживает рывки при турболагах

Параметр	Обычное сцепление	LuK для турбо
Теплоемкость	Стандартная	+35%
Допустимый момент	До 350 Н·м	До 600 Н·м
Ресурс при агрессивной езде	60-80 тыс.км	120+ тыс.км

Гидравлические элементы (для моделей с гидроприводом) оснащаются термостойкими уплотнениями, предотвращающими закипание жидкости. В dual-mass версиях применяется двухступенчатое гашение колебаний, нейтрализующее неравномерность работы турбокомпрессора на низких оборотах.

Hydrosystem: специфика гидравлического привода LuK

Гидравлический привод сцепления LuK обеспечивает передачу усилия от педали к выжимному подшипнику через замкнутую систему с рабочей жидкостью. Конструктивно он состоит из главного цилиндра, соединенного с педалью, рабочего цилиндра, воздействующего на вилку выключения, и магистралей высокого давления. Отличительная черта системы – минимальное усилие на педали при сохранении точного контроля момента включения/выключения сцепления, что критично для комфорта водителя.

LuK акцентирует внимание на оптимизации гидродинамических характеристик: применяются цилиндры с увеличенным диаметром поршней и специальные уплотнения, снижающие потери давления. Система проектируется с расчетом на полное отсутствие необходимости обслуживания в течение всего срока службы сцепления. Герметичность контуров и стойкость компонентов к температурным колебаниям гарантируют стабильную работу в экстремальных условиях эксплуатации.

Ключевые технологические решения LuK

Инженеры LuK интегрируют в гидропривод несколько запатентованных решений:

Адаптивные компенсационные каналы в главном цилиндре – автоматически регулируют объем жидкости при износе фрикционов, поддерживая оптимальный ход педали.
Антивибрационные демпферы в трубопроводах – гасят пульсации давления, предотвращая "дрожание" сцепления при трогании.
Биметаллические толкатели в рабочем цилиндре – компенсируют тепловое расширение элементов, исключая заклинивание.

Для диагностики состояния системы LuK рекомендует обращать внимание на три параметра:

Параметр	Норма	Признак неисправности
Ход педали	120-140 мм	Увеличение > 160 мм
Усилие нажатия	80-120 N	Резкое снижение или "провалы"
Время срабатывания	0.15-0.3 сек	Задержка > 0.5 сек

Симптомы износа ведомого диска сцепления

Износ фрикционных накладок ведомого диска проявляется характерными признаками при эксплуатации автомобиля. Первым сигналом обычно становится необходимость сильнее выжимать педаль сцепления для переключения передач. Водитель замечает, что точка "схватывания" смещается ближе к верхнему положению педали, а ход свободного хода уменьшается.

Прогрессирующий износ приводит к пробуксовке сцепления, особенно заметной под нагрузкой: при разгоне с места, движении в гору или с прицепом. Обороты двигателя резко возрастают, а машина не реагирует адекватным ускорением. Одновременно может появиться специфический запах гари, вызванный перегревом фрикционного материала.

Ключевые индикаторы неисправности

Вибрации при трогании: рывки и биение при плавном отпускании педали сцепления на старте.
Затрудненное включение передач: скрежет или сопротивление при переключении, особенно задней передачи.
Посторонние звуки: шипение или свист при частичном нажатии педали, исчезающие при полном выжиме.
Снижение динамики: ощутимая потеря мощности при разгоне даже на сухой дороге.

Симптом	Причина
Пробуксовка на высоких оборотах	Критичное истончение фрикционных накладок
Резкий старт с рывками	Деформация диска или износ демпферных пружин
Дребезжание на холостом ходу	Разрушение фрикционного слоя или ослабление заклепок

Игнорирование этих признаков ведет к повреждению маховика и корзины сцепления. Эксплуатация автомобиля с изношенным ведомым диском вызывает перегрев узла, после чего сцепление может полностью отказать в самый неподходящий момент.

Диагностика неисправностей двухмассового маховика

Двухмассовый маховик (ДММ) гасит крутильные колебания коленвала, защищая трансмиссию от вибраций. Его дефекты проявляются специфическими симптомами, требующими комплексной проверки для исключения ошибок в диагностике.

Ключевые признаки неисправности включают посторонние шумы и вибрации при определенных режимах работы двигателя. Важно дифференцировать их от проблем со сцеплением, опорами двигателя или коробкой передач.

Методы выявления дефектов

Акустические симптомы:

Стук или скрежет на холостых оборотах при выжатом сцеплении (исчезает после нажатия педали)
Дребезжание при запуске/остановке двигателя
Вибрации руля или кузова в диапазоне 1500-2500 об/мин

Поведенческие аномалии:

Рывки при трогании с места
Затрудненное включение передач (особенно 1-й и задней)
Нехарактерные колебания оборотов на холостом ходу

Проверка	Критерий неисправности
Тест люфта	Осевой/радиальный люфт свыше 5 мм при ручном покачивании
Анализ угла смещения	Превышение 15° поворота демпфера относительно ступицы
Визуальный осмотр через монтажное окно	Следы смазки (утечка демпферной жидкости), трещины

Важно: Окончательный вердикт выносится после демонтажа узла. Износ пружин демпфера, деформация направляющих или выработка дуговых пазов свидетельствуют о необходимости замены ДММ.

Как проверить уровень жидкости в гидроприводе LuK

Гидропривод сцепления LuK использует тормозную жидкость, циркулирующую в замкнутой системе. Контроль её уровня предотвращает попадание воздуха в магистрали, что критично для корректной работы узла. Проверка осуществляется визуально через полупрозрачный расширительный бачок, установленный в моторном отсеке.

Резервуар гидропривода обычно размещён на главном цилиндре сцепления и маркирован символами «Clutch» или аббревиатурой «LUK». Перед осмотром убедитесь, что автомобиль стоит на ровной поверхности, а механизм сцепления находится в нейтральном положении (педаль отпущена).

Пошаговая процедура проверки

1. Локализация бачка: Найдите пластиковый резервуар с чёрной крышкой, соединённый трубкой с корпусом главного цилиндра сцепления. Отличите его от бачка тормозной системы по маркировке или меньшему размеру.

2. Оценка уровня:

На внешней стенке бачка нанесены метки «MIN» и «MAX»
Уровень жидкости должен находиться между этими отметками при +20°C
При температуре ниже 0°C допускается приближение к линии «MAX»

3. Дополнительные проверки:

Параметр	Критерий нормы
Цвет жидкости	Прозрачный или светло-жёлтый (без помутнения)
Состояние крышки	Отсутствие трещин на сальнике и резьбе
Стенки бачка	Чистая поверхность без масляных разводов

4. Долив при необходимости: Используйте только тормозную жидкость, указанную в руководстве автомобиля (например, DOT 4). Снимите крышку, долейте жидкость до уровня «MAX» пипеткой, избегая контакта с краской. Затяните крышку до щелчка.

Важно: Падение уровня ниже «MIN» требует диагностики на СТО – это указывает на утечки в трубках, цилиндрах или износ манжет.

Вибрация в районе сцепления: поиск причин

Вибрации, ощущаемые в районе педали сцепления, пола или кузова при трогании с места, переключении передач или даже на холостом ходу, являются тревожным симптомом. Игнорирование этой проблемы может привести к ускоренному износу компонентов трансмиссии, повреждению маховика и дорогостоящему ремонту в дальнейшем. Точная диагностика источника вибрации критически важна.

Поиск причины требует системного подхода, так как вибрация может быть вызвана не только непосредственно узлом сцепления LuK, но и другими элементами силового агрегата или подвески. Необходимо последовательно исключать возможные варианты, начиная с наиболее вероятных и доступных для проверки, прежде чем приступать к демонтажу коробки передач для осмотра сцепления.

Основные направления диагностики и возможные причины

1. Исключение смежных проблем (до снятия КПП):

Опоры двигателя и коробки передач (подушки): Наиболее частая причина вибраций, передающихся на кузов. Изношенные, просевшие или порванные подушки не гасят колебания работающего двигателя и трансмиссии. Особенно заметно при работе на холостом ходу или при резком сбросе газа. Требуется визуальный осмотр и проверка люфта.
Шарниры равных угловых скоростей (ШРУСы) приводов: Сильно изношенные внутренние ШРУСы могут вызывать вибрацию при разгоне, которая может ошибочно восприниматься как вибрация сцепления.
Карданный вал (для задне- и полноприводных): Дисбаланс, износ крестовин или подвесного подшипника кардана – классические источники вибраций по кузову на определенных скоростях.
Колеса и шины: Банальный, но частый источник. Дисбаланс колес, деформация диска, "грыжа" на шине вызывают вибрацию, которая может резонировать через кузов и ощущаться в районе педалей.

2. Проблемы непосредственно в узле сцепления LuK: (Требуют снятия коробки передач для точной диагностики)

Деформация (коробление) ведомого диска:
- Перегрев: Частая причина. Длительное буксование сцепления (при трогании в гору, с прицепом), агрессивные старты приводят к перегреву фрикционных накладок и, главное, металлической основы диска (стального диска). Основа диска теряет плоскостность ("ведет"), что вызывает биение и вибрацию при включении сцепления.
- Механическое повреждение: Удар (например, при неаккуратном монтаже/демонтаже), заводской дефект.
Износ или повреждение демпферных пружин ведомого диска LuK:
- Пружины в ступице диска предназначены для гашения крутильных колебаний двигателя. Их поломка, ослабление или заклинивание приводят к тому, что вибрации двигателя напрямую передаются на трансмиссию, вызывая сильную дрожь, особенно заметную при трогании и на низких оборотах.
- LuK уделяет особое внимание конструкции демпфера для плавности работы.
Проблемы с нажимным диском ("корзиной"):
- Деформация диафрагменной пружины: Перегрев или усталость металла могут привести к потере пружиной правильной формы, из-за чего давление на ведомый диск становится неравномерным.
- Износ/задиры на рабочих поверхностях: Места контакта с ведомым диском должны быть гладкими.
Износ или повреждение выжимного подшипника: Хотя обычно неисправный подшипник проявляет себя скрежетом или шумом при нажатии на педаль, в некоторых случаях его сильный износ или разрушение также могут вызывать вибрации.

3. Проблемы с маховиком:

Двухмассовый маховик (ДММ): Если автомобиль им оборудован, он является очень частым источником вибраций. Износ дуговых пружин, подшипников скольжения между массами или разрушение демпфера внутри ДММ приводят к сильным низкочастотным вибрациям, особенно на холостом ходу и при трогании. Диагностика ДММ без снятия сложна, часто окончательный вердикт выносится после визуального осмотра и проверки люфта.
Обычный (сплошной) маховик:
- Деформация (коробление) рабочей поверхности: Аналогично ведомому диску – следствие перегрева.
- Выработка рабочей поверхности: Глубокие канавки, задиры, термические трещины ("термоусадочные трещины") нарушают плоскостность.
- Дисбаланс: Редко, но возможно после неквалифицированного ремонта (например, неверной установки) или механического повреждения.

4. Прочие (менее частые) причины:

Неправильная установка сцепления: Нарушение центровки при монтаже, не затянутые болты, попадание грязи/масла на поверхности трения.
Проблемы с приводом сцепления (трос, гидравлика): Заедание, подклинивание, приводящее к неполному включению/выключению и, как следствие, пробуксовке и перегреву.
Сильный дисбаланс коленчатого вала двигателя (крайне редко как самостоятельная причина вибраций *только* в районе сцепления).

Симптом / Условие проявления	Наиболее вероятная причина
Вибрация при трогании с места (особенно внатяг)	Деформация ведомого диска, проблемы с ДММ, износ демпфера диска
Вибрация при отпускании педали сцепления на холостом ходу	Деформация ведомого диска, выработка/деформация маховика, проблемы с ДММ
Вибрация на холостом ходу (исчезает при нажатии педали сцепления)	Износ демпферных пружин ведомого диска, неисправность ДММ
Вибрация + шум (вой, скрежет) при нажатии на педаль	Неисправность выжимного подшипника
Вибрация по всему кузову на холостом ходу и низких оборотах	Опоры двигателя/КПП, ДММ, дисбаланс

Важно: Если вибрация появилась вскоре после замены сцепления LuK, первым делом необходимо перепроверить правильность установки узла (центровку), состояние маховика (особенно ДММ, который редко меняют вместе с сцеплением) и опор двигателя. Некачественный или дефектный новый комплект также возможен, но случается реже, чем ошибки монтажа или не замененный изношенный маховик.

Шум при выключении сцепления: толкование звуков

Звуки при отпускании педали сцепления – важные диагностические сигналы. Их характер напрямую указывает на износ или неисправность конкретных компонентов. Игнорирование этих сигналов способно привести к полному отказу узла и дорогостоящему ремонту.

Точное определение типа шума помогает локализовать проблему. Важно учитывать условия возникновения: на холодном или прогретом двигателе, при плавном или резком выключении, под нагрузкой или на холостом ходу. Это сужает круг возможных "виновников".

Распространенные звуки и их причины

Типичные шумы при выключении сцепления и их вероятные источники:

Скрежет или рычащий звук:
- Износ фрикционных накладок ведомого диска (стерлись или замаслены).
- Повреждение демпферных пружин диска (пружины сломаны или потеряли упругость).
Стук или лязг (кратковременный при выключении):
- Чрезмерный люфт в шлицевом соединении ведомого диска с первичным валом КПП.
- Износ подшипника (опоры) первичного вала коробки передач.
- Сильный износ или поломка лепестков диафрагменной пружины корзины сцепления.
Визг или писк (часто пропадает при легком нажатии на педаль):
- Износ или засорение выжимного подшипника (сцепления). Подшипник теряет смазку или его ролики/дорожки разрушены.
- Недостаточный свободный ход педали сцепления, приводящий к постоянному подтормаживанию подшипника.
Ритмичный стук или гул (усиливается с повышением оборотов двигателя):
- Критический износ или разрушение выжимного подшипника.
- Деформация или дисбаланс ведомого диска.
- Проблемы с маховиком (поверхность трения, демпферные пружины двухмассового маховика).

Важно: Шум только при выключении (отпускании педали) чаще всего указывает на проблемы с ведомым диском (износ накладок, шлицов, демпферов) или выжимным подшипником. Шум, который исчезает при легком касании педали, почти всегда свидетельствует о неисправности выжимного подшипника.

Последствия агрессивного старта для комплекта LuK

Агрессивный старт с резким бросанием педали сцепления при высоких оборотах двигателя создаёт экстремальные ударные нагрузки на элементы комплекта LuK. Ведомый диск испытывает мгновенное трение, вызывающее локальный перегрев фрикционных накладок до критических температур. Одновременно демпферные пружины поглощают ударную волну крутящего момента, работая на пределе физических возможностей.

Систематическое повторение таких ситуаций приводит к необратимым изменениям в структуре материалов. Фрикционные поверхности теряют связующие свойства из-за термического шока, а металлические компоненты подвергаются пластической деформации. Это нарушает геометрию рабочих поверхностей и снижает эффективность теплопередачи.

Критические повреждения компонентов

Ведомый диск:
- Растрескивание фрикционных накладок
- Деформация пластины демпфера крутильных колебаний
- Поломка пружин гасителя
Диск сцепления (корзина):
- Перегрев и коробление нажимной поверхности
- Потеря упругости диафрагменной пружины
Выжимной подшипник:
- Ускоренный износ контактных поверхностей
- Разрушение сепаратора от ударных нагрузок

Прямые эксплуатационные последствия включают вибрации при включении сцепления, пробуксовку под нагрузкой, рывки при трогании и характерный запах гари. Повышается риск внезапного отказа сцепления в критических режимах движения – при обгоне или подъёме в гору.

Параметр	Нормальная эксплуатация	Агрессивные старты
Срок службы комплекта	120-180 тыс. км	40-60 тыс. км
Температура в зоне трения	180-250°C	400-600°C
Вероятность внезапного отказа	< 3%	> 25%

Важно: Повреждения от ударных нагрузок носят кумулятивный характер – микротрещины и деформации накапливаются необратимо. Даже после прекращения агрессивных стартов остаточные дефекты продолжают сокращать ресурс узла.

Влияние длительного удержания сцепления на подшипник

При постоянном выжиме педали сцепления выжимной подшипник непрерывно контактирует с лепестками диафрагменной пружины корзины, вращаясь под значительной нагрузкой. Это провоцирует интенсивный нагрев детали из-за трения и отсутствия условий для теплоотвода. Перегрев приводит к деградации смазочных материалов внутри подшипника, ускоряя износ сепаратора и тел качения.

Длительное давление сокращает ресурс узла в 3-5 раз, так как подшипник рассчитан на кратковременную работу при переключении передач. Постоянное сжатие вызывает:

Деформацию дорожек качения – появляются выработка и микротрещины
Разрушение сепаратора – перекосы усиливают вибрацию
Утечку смазки – расплавленный состав теряет защитные свойства

Последствия для трансмиссии

Симптом	Причина
Скрип/визг при выжиме сцепления	Износ сепаратора подшипника
Рывки при трогании	Залипание тел качения в деформированных дорожках
Хруст в нейтральном положении	Полное разрушение подшипника

Эксплуатация с неисправным подшипником вызывает цепную реакцию: вибрация повреждает диафрагменную пружину, увеличивает биение валов КПП, разрушает сальники. Для профилактики критично:

Полностью отпускать педаль после переключения
Избегать удержания сцепления на склонах более 30 секунд
Контролировать свободный ход педали (10-15 мм)

Способы продлить срок службы сцепления в городском цикле

Городской режим эксплуатации с частыми остановками, пробками и низкими скоростями создаёт экстремальные нагрузки на сцепление LuK. Многократные включения/выключения, движение "внатяг" и длительное удержание педали приводят к перегреву дисков и ускоренному износу фрикционных накладок.

Эффективность работы сцепления напрямую влияет на долговечность трансмиссии и комфорт вождения. Соблюдение правил эксплуатации позволяет избежать преждевременного выхода из строя дорогостоящего узла и сохранить плавность переключения передач.

Ключевые правила эксплуатации

Правильное положение педали:

Полностью выжимайте сцепление при переключении передач – недожатая педаль вызывает проскальзывание и сжигание дисков.
Немедленно убирайте ногу с педали после включения передачи. Даже небольшое давление создаёт нагрузку на выжимной подшипник и ведомый диск.

Техника старта и движения:

Избегайте длительного "подгазовывания" на полувыжатом сцеплении при трогании. Находите точку схватывания быстро и плавно добавляйте газ.
Не используйте сцепление для удержания авто на уклоне – задействуйте ручной тормоз. Постоянное "балансирование" педалью разрушает накладки.
В пробках двигайтесь на первой передаче без выжима сцепления на крейсерской скорости 5-10 км/ч вместо "ползучего" режима с частично нажатой педалью.

Контроль нагрузки:

Не перегружайте автомобиль сверх нормы – лишний вес увеличивает трение в зоне контакта дисков.
Избегайте агрессивного старта с пробуксовкой – резкий разгон под нагрузкой вызывает термическое повреждение фрикционного слоя.

Опасная ситуация	Правильная альтернатива
Длительное удержание сцепления на светофоре	Включение нейтрали с отпусканием педали
Перегазовка при полувыжатом сцеплении	Синхронное плавное отпускание педали и нажатие газа
Торможение сцеплением на спуске	Использование пониженной передачи и тормозной системы

Регулярная проверка свободного хода педали сцепления (обычно 10-15 мм) и уровня рабочей жидкости в гидроприводе предотвращает неполное выключение и снижает износ выжимного подшипника. При появлении запаха гари, вибраций или рывков при включении передач немедленно проведите диагностику узла.

Этапы замены комплекта сцепления LuK в гараже

Замена сцепления LuK требует тщательной подготовки и строгого соблюдения технологии. Необходимо обеспечить безопасные условия работы, очистить зону ремонта и подготовить полный комплект инструментов: набор головок, динамометрический ключ, домкраты с подставками, стяжки для пружин, а также специальную центрирующую оправку для диска.

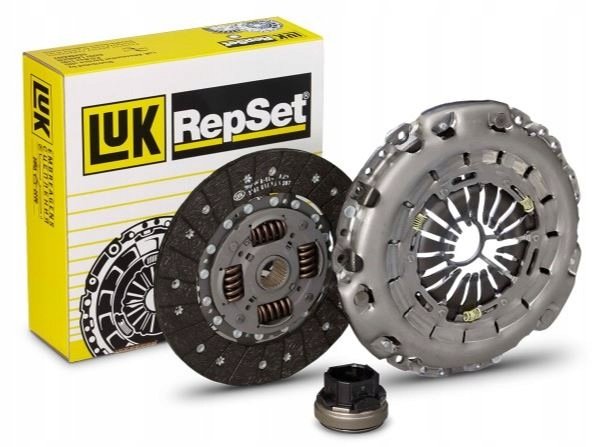

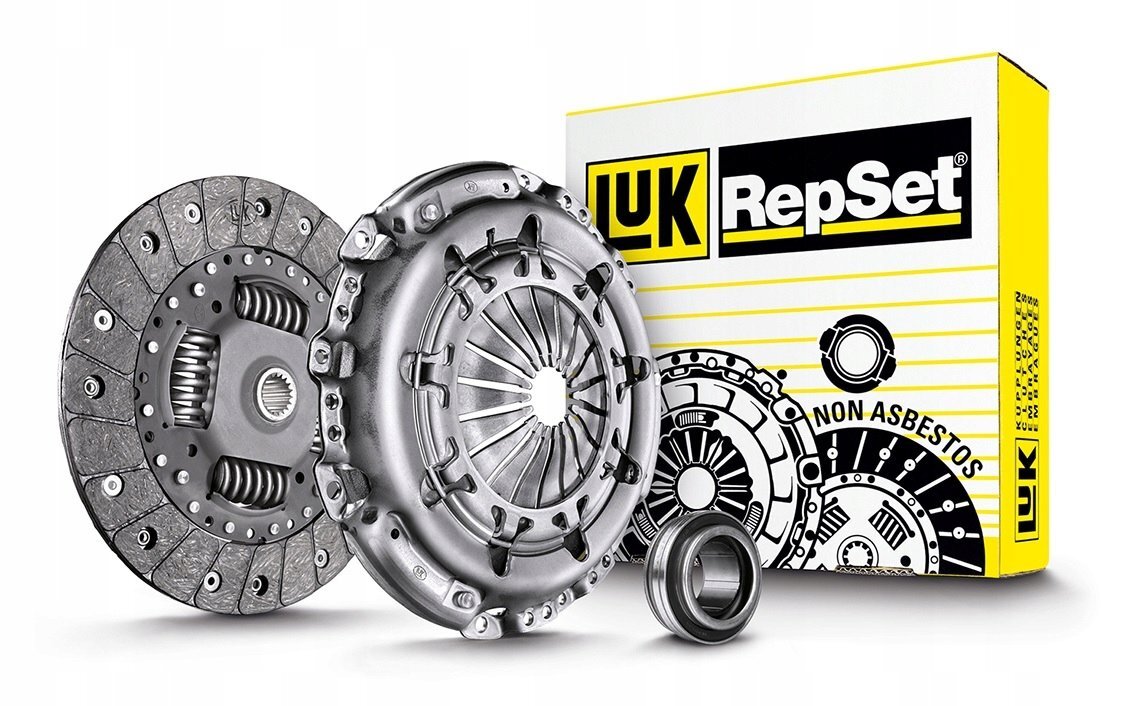

Обязательно проверьте комплектность нового сцепления LuK: корзина (нажимной диск), ведомый диск и выжимной подшипник. Убедитесь в отсутствии следов масла на маховике и поверхностях коробки передач – при обнаружении протечек сначала устраните их причину.

Демонтаж мешающих элементов
- Отсоедините аккумулятор, снимите воздушный фильтр и декоративные кожухи
- Открутите стартер, отсоедините тяги КПП и гидравлическую магистраль сцепления
- Отсоедините разъемы датчиков скорости и задней передачи
Снятие коробки передач
- Зафиксируйте двигатель монтажной штангой
- Подоприте КПП трансмиссионным домкратом, открутите опоры и болты крепления
- Аккуратно отведите коробку от двигателя по направляющим шпилькам
Замена компонентов сцепления
- Отметьте взаимное положение корзины и маховика мелом
- Постепенно отпуская болты крест-накрест, снимите нажимной диск
- Извлеките ведомый диск и выжимной подшипник с направляющей втулкой
Монтаж комплекта LuK
- Обезжирьте поверхность маховика и шлицы первичного вала
- Установите новый ведомый диск с помощью центрирующей оправки
- Наденьте корзину, затяните болты с моментом 25 Н·м по звездообразной схеме
- Замените направляющую втулку и смажьте её графитовой смазкой
Обратная сборка
- Наденьте новый выжимной подшипник на муфту вилки
- Совместите коробку передач с двигателем, избегая перекоса
- Затяните болты КПП с усилием 45-65 Н·м согласно схеме производителя
- Подключите гидравлику/трос сцепления, установите стартер и навесное оборудование

После завершения работ прокачайте гидросистему при необходимости. Проверьте свободный ход педали (15-20 мм) и плавность включения передач на заглушенном двигателе. Первые 500 км избегайте резких стартов и пробуксовки для правильной приработки поверхностей.

Необходимые инструменты для самостоятельной установки

Замена сцепления LuK требует точности и специализированного инструментария. Отсутствие ключевых приспособлений сделает работу невозможной или приведёт к повреждению компонентов.

Подготовьте все позиции заранее, разделив их на базовые и специальные группы. Убедитесь в исправности подъёмного оборудования и точности измерительных приборов.

Базовый ручной инструмент
- Набор торцевых головок (метрические размеры 8-19 мм)
- Гаечные ключи (рожковые, накидные, разводные)
- Трещоточный вороток с удлинителями
- Отвёртки (крестовые, плоские, ударные)
- Молоток с резиновой и металлической головкой
- Монтажная лопатка для демонтажа коробки передач
Специализированные приспособления
- Центрирующая оправка для диска сцепления (входит в комплект LuK)
- Динамометрический ключ (диапазон 20-200 Нм)
- Съёмник ступичных подшипников
- Стяжные болты для фиксации двигателя
- Направляющие штифты для коробки передач
Подъёмное оборудование
- Гидравлический домкрат (грузоподъёмность от 2 тонн)
- Стальные подставки-козлы (4 шт)
- Трансмиссионный домкрат с фиксатором
Контрольно-измерительные приборы
- Микрометр для замера толщины диска
- Щуп 0.05 мм для проверки плоскостности маховика
- Лазерный уровень для юстировки агрегатов

Важность центровки при монтаже ведомого диска

Точная центровка ведомого диска относительно маховика и нажимного диска – критический этап сборки сцепления. Несоблюдение этого требования приводит к дисбалансу вращающихся масс и неравномерному распределению усилий на фрикционные накладки. Даже минимальное смещение провоцирует вибрации, передающиеся на трансмиссию и кузов.

Неправильно отцентрированный диск создает эксцентрическую нагрузку на выжимной подшипник и вилку сцепления. Это ускоряет износ направляющей втулки первичного вала КПП и деформирует диафрагменную пружину "корзины". Следствием становится резкое включение/выключение сцепления, посторонние шумы (дребезжание) и сокращение ресурса комплекта на 30-50%.

Ключевые последствия некорректной центровки

Вибрации на педали и кузове при трогании и разгоне из-за биения диска
Ускоренный износ:
- Выкрашивание фрикционного слоя "горячими точками"
- Деформация демпферных пружин диска
Повреждение смежных узлов: выжимного подшипника, шлицев первичного вала КПП, маховика

Параметр центровки	Допустимое отклонение (мм)	Риск при нарушении
Соосность со шлицами вала	≤ 0.3	Заедание при включении передач
Параллельность поверхностей	≤ 0.5	Перегрев "корзины"

Для корректной установки обязательно применяется монтажная оправка LuK (артикул зависит от модели). Она фиксирует диск в оптимальном положении относительно шлицов КПП до затяжки болтов "корзины". После снятия оправки необходимо проверить свободный ход диска на шлицах – перемещение должно происходить без усилий.

Регулировка свободного хода педали после замены

После установки нового комплекта сцепления LuK обязательной процедурой является проверка и корректировка свободного хода педали. Неправильно отрегулированный зазор приводит к пробуксовке дисков или неполному выключению сцепления, провоцируя ускоренный износ выжимного подшипника и корзины.

Свободный ход – это расстояние между верхним положением педали и моментом начала сопротивления при нажатии. Для большинства легковых авто с тросовым приводом он составляет 10-20 мм, с гидравлическим – 5-15 мм. Точные параметры указаны в мануале конкретной модели.

Последовательность регулировки

Для тросового привода:

Ослабьте контргайку на регулировочной гайке троса возле рычага вилки выключения.
Поворачивайте регулировочную гайку, пока зазор между штоком вилки и выжимным подшипником не достигнет 3-5 мм (проверяется вручную через моторный отсек).
Затяните контргайку, сохраняя положение регулировочной гайки.
Проверьте ход педали: свободный участок должен соответствовать спецификации производителя.

Для гидравлических систем:

Найдите толкатель главного цилиндра под педалью.
Ослабьте стопорную гайку на штоке, вращая регулировочную гайку для изменения длины тяги.
Добейтесь зазора 0.1-0.5 мм между толкателем и поршнем цилиндра (проверяется покачиванием пальцем).
Зафиксируйте гайку и убедитесь в отсутствии натяжения при отпущенной педали.

Критические ошибки:

Перетянутый трос/шток – вызывает постоянное давление на подшипник, ведущее к перегреву.
Слишком большой зазор – приводит к неполному выключению сцепления и затрудненному переключению передач.

После регулировки проверьте работу на запущенном двигателе: педаль должна иметь четкий рабочий ход без провалов, передачи включаться без хруста. При появлении посторонних шумов или запаха гари повторите настройку.

Проверка герметичности гидравлической системы сцепления LuK

Визуальный осмотр начинается с главного цилиндра сцепления: проверьте корпус на трещины, следы подтеканий тормозной жидкости вдоль вакуумного усилителя и в месте соединения с гидравлической трубкой. Особое внимание уделите уплотнительным манжетам штока, где часто появляются капли при износе сальников.

Осмотрите гидравлическую магистраль по всей длине – от главного цилиндра до рабочего. Ищите коррозию на металлических трубках, вздутия или потертости на шлангах. Проверьте резьбовые соединения у бачка, главного цилиндра и рабочего цилиндра – там могут образоваться потеки из-за ослабленных хомутов или поврежденных уплотнительных колец.

Методы диагностики утечек

При нажатой педали сцепления осмотрите следующие критические точки:

Рабочий цилиндр – следы жидкости на толкателе или корпусе
Соединительные штуцеры – скопление жидкости в местах стыков
Гидравлический шланг – вздутия или мокрые пятна по всей длине

Для точного выявления микротрещин выполните тесты:

Прокачайте систему и оставьте педаль нажатой на 1 минуту – падение давления укажет на утечку
Протрите все элементы сухой тряпкой и повторите осмотр через 10 минут работы
Используйте УФ-добавку в тормозную жидкость и лампу для обнаружения скрытых дефектов

Тип дефекта	Визуальный признак	Способ устранения
Повреждение сальника ГЦ	Пленка жидкости на корпусе цилиндра	Замена ремкомплекта главного цилиндра
Коррозия трубки	Ржавые подтеки на магистрали	Замена трубки целиком
Трещина шланга	Влажные пятна или пузырение	Установка нового шланга

Важно: Все работы проводите с использованием только рекомендованной тормозной жидкости DOT 4. Негерметичность системы приводит к попаданию воздуха, что проявляется как "провал" педали или затрудненное переключение передач.

Совместимость сцеплений LuK с различными типами КПП

Сцепления LuK проектируются для точного соответствия оригинальным техническим требованиям производителей автомобилей. Это обеспечивает их полную функциональную совместимость с широким спектром коробок передач.

Инженерные решения LuK учитывают особенности работы разных типов трансмиссий, включая чувствительность современных систем управления. Правильный подбор гарантирует сохранение заводских характеристик переключения и отсутствие вибраций.

Ключевые аспекты совместимости

Основные типы КПП и адаптация LuK:

Механические (МКПП): Полная линейка сцеплений для синхронизированных коробок, включая модели с демпферами крутильных колебаний
Роботизированные (e.g. DSG, DCT): Специальные двухмассовые маховики и сцепления с электронным управлением
Автоматические (АКПП с гидротрансформатором): Комплекты для совмещения с гидротрансформатором в hybrid-системах

Критерии соответствия:

Параметр	Значение для LuK
Диаметр нажимного диска	Точное соответствие посадочным поверхностям маховика
Характеристики диафрагменной пружины	Оптимальное усилие выжима для конкретной КПП
Демпфирующие элементы	Индивидуальные настройки для роботизированных коробок

Применение несовместимых компонентов приводит к преждевременному износу синхронизаторов и вибрациям. Рекомендуется использовать каталоги LuK с фильтрацией по VIN-коду или модификации трансмиссии.

Отличия оригинальных комплектов от аналогов

Оригинальные комплекты сцепления LuK разрабатываются для конкретных моделей автомобилей с соблюдением строгих допусков производителя. Каждый компонент (диск, корзина, выжимной подшипник) проходит многоступенчатое тестирование на совместимость и нагрузочную способность в реальных условиях эксплуатации. Гарантируется соответствие заводским характеристикам по виброустойчивости, тепловому расширению и ресурсу.

Аналоговые комплекты часто используют универсальные решения, адаптированные под группу моделей. Применение удешевленных материалов (композитные накладки вместо кевларовых, биметаллические подшипники) снижает себестоимость, но увеличивает риск дисбаланса и перегрева. Калибровка демпферных пружин и толщина фрикционного слоя могут отклоняться от норм OEM на 15-20%, что влияет на плавность включения.

Ключевые аспекты сравнения

Ресурс эксплуатации: Оригинал рассчитан на 150-200 тыс. км, аналоги редко превышают 80 тыс. км
Шумовые характеристики: Штатные демпферы LuK гасят резонанс, аналоги часто вызывают вибрации на низких оборотах
Точность изготовления: Допуск по биению диска у оригинала – 0.03 мм, у аналогов – до 0.1 мм

Критерий	Оригинал LuK	Аналог
Контроль качества	100% проверка компонентов	Выборочный тест партий
Термостойкость	Рабочая температура до 400°C	До 300°C с риском коробления
Геометрия корзины	Лазерная калибровка лепестков	Штамповка без финальной доводки

Важно: Использование неоригинальных комплектов аннулирует гарантию на смежные узлы трансмиссии. Разница в цене 25-40% компенсируется отсутствием повторных работ по замене и риском повреждения маховика.

Маркировка комплектующих сцепления LuK

Маркировка деталей сцепления LuK содержит критически важную информацию для точной идентификации и подбора компонентов. Она наносится лазерной гравировкой или штамповкой на поверхность элементов, обеспечивая долговечность обозначений даже в условиях эксплуатационных нагрузок. Каждый символ в коде несет конкретные данные о параметрах детали и ее совместимости с транспортными средствами.

При замене сцепления расшифровка маркировки позволяет избежать ошибок в подборе комплекта. Коды дублируются на упаковке и в технической документации, формируя триединую систему контроля подлинности. Отсутствие или несоответствие маркировок – прямой индикатор неоригинальной продукции.

Ключевые элементы идентификации

Основные компоненты сцепления LuK имеют уникальные маркировочные признаки:

Корзина сцепления - код выбит на прижимной платформе (пример: LUK 415 0351 00). Первые цифры обозначают серию, далее идут номер модели и модификации.
Ведомый диск - маркировка нанесена на ступицу (формат: 618 308 011). Комбинация указывает на диаметр диска, количество шлицов и конструктивные особенности.
Выжимной подшипник - лазерная гравировка на корпусе (типовой код: LCT 287). Буквенный префикс означает серию, цифры – спецификацию посадочных размеров.

Компонент	Расположение маркировки	Пример кода
Демпферный диск	Торцевая часть ступицы	LUK 623 215 017
Диафрагменная пружина	Внутренний лепесток	DP 174
Комплект сцепления	Упаковочный стикер	SET 619 326 001

Артикулы LuK строго стандартизированы: первые три цифры обозначают типоразмерную группу, последующие – технические параметры. Полная расшифровка доступна в электронных каталогах производителя через QR-код на упаковке. При установке рекомендуется фиксировать маркировки заменяемых деталей для упрощения будущего обслуживания.

Система защиты от подделки продукции LuK

Поддельные компоненты сцепления представляют серьезную угрозу безопасности и надежности автомобиля, так как не соответствуют строгим инженерным и производственным стандартам оригинальной продукции LuK. Использование контрафактных деталей ведет к преждевременному износу, вибрациям, шумам и даже полному отказу узла, ставя под угрозу управляемость и создавая аварийные ситуации на дороге.

Для гарантии подлинности и защиты потребителей LuK внедрила многоуровневую систему защиты, интегрированную в упаковку и саму продукцию. Эти меры позволяют легко отличить оригинал от фальсификата как специалистам сервисов, так и конечным покупателям, обеспечивая уверенность в качестве и долговечности установленных деталей.

Ключевые элементы защиты

LuK применяет комбинацию визуальных и технологических решений, затрудняющих копирование и упрощающих верификацию:

Голографические наклейки с 3D-эффектом: Размещаются на коробке и корпусе детали. При изменении угла обзора изображение меняется, отображая логотип LuK и символ щита.
Уникальные QR-коды и DataMatrix: Каждая упаковка оснащена индивидуальным кодом. Сканирование через официальное приложение LuK (или веб-портал) мгновенно подтверждает подлинность и предоставляет детали о продукте.
Скрытые микротексты и водяные знаки: Нанесены на упаковку и этикетки. Микротекст (например, повторяющееся "LuK") виден только под увеличением, а водяные знаки проявляются при определенном освещении.
Специальные защитные чернила: Используются для печати информации на упаковке. Отдельные элементы меняют цвет при нагреве (термохромные чернила) или просвечиваются УФ-лампой (флуоресцентные метки).
Высокотехнологичная полиграфия упаковки: Сложные цветовые переходы, точная цветопередача брендированных элементов (оранжевый/серый) и рельефная печать (тиснение) трудно воспроизводимы кустарными методами.

Потребителям настоятельно рекомендуется приобретать продукцию LuK исключительно у официальных дилеров и авторизованных партнеров, чьи реквизиты доступны на сайте производителя. При малейших сомнениях в подлинности детали (размытая полиграфия, отсутствие или неактивность защитных элементов, несоответствие цены рынку) следует провести проверку через приложение LuK или обратиться напрямую в компанию для экспертной верификации. Это единственный способ гарантировать корректную работу "организма" автомобиля.

Обкатка нового сцепления: оптимальные режимы

Первые 500-800 километров пробега критически важны для формирования правильной рабочей поверхности накладок диска сцепления LuK и притирки сопрягаемых деталей. В этот период следует избегать экстремальных нагрузок и резких манипуляций, обеспечивая плавный контакт фрикционных поверхностей.

Основная цель обкатки – равномерный прогрев и постепенное удаление микронеровностей без локальных перегревов, которые могут вызвать коробление нажимного диска или термические трещины. Соблюдение щадящего режима напрямую влияет на долговечность узла и отсутствие вибраций в дальнейшей эксплуатации.

Параметр	Рекомендация	Причина
Продолжительность обкатки	500-800 км	Формирование стабильного контактного слоя
Максимальная нагрузка	70% от паспортной	Предотвращение перегрева
Частота включений	Минимизировать	Снижение теплового воздействия

Особенности эксплуатации сцепления зимой

Зимние условия предъявляют повышенные требования к работе сцепления из-за низких температур, влажности и дорожных покрытий. Лед и снег снижают сцепление колес с дорогой, что увеличивает нагрузку на трансмиссию и требует более точной работы с педалью сцепления для предотвращения пробуксовки или резких рывков.

Металлические и резиновые компоненты сцепления теряют эластичность на морозе, а смазочные материалы густеют. Это приводит к увеличению усилия на педали и замедленному возвращению выжимного подшипника в исходное положение, что может вызывать неполное выключение сцепления при переключении передач.

Ключевые рекомендации

Техника трогания:

Используйте минимальные обороты двигателя (1200-1500 об/мин)
Плавно отпускайте педаль сцепления с задержкой в точке схватывания на 2-3 секунды
Избегайте старта "внатяг" на высокой передаче в глубоком снегу

Прогрев системы:

Заведите двигатель при выжатом сцеплении (снижает нагрузку на стартер)
Удерживайте педаль нажатой 30-40 секунд для распределения смазки в коробке
Первые 5 км двигайтесь в щадящем режиме без резких ускорений

Риск	Профилактика
Обледенение дисков	Парковка без включенной передачи (с ручником)
Коррозия троса	Обработка силиконовой смазкой перед зимой
Деформация диска	Отказ от резкого сброса сцепления в колею

Важно: При застревании в сугробе не допускайте длительной пробуксовки с частично выжатым сцеплением – это вызывает перегрев накладок выше 400°C и их деформацию. Используйте раскачивание авто короткими включениями первой и задней передачи с полным выжимом сцепления между переключениями.

Настройка сцепления LuK при тюнинге двигателя

При модификации силового агрегата штатное сцепление LuK часто не справляется с возросшим крутящим моментом, требуя замены на усиленные компоненты. Ключевым аспектом становится подбор комплекта с точно рассчитанным коэффициентом трения и термостойкостью, соответствующим новым характеристикам двигателя.

Корректировка включает не только установку тюнингованного диска с армированными накладками или керамическим покрытием, но и модернизацию диафрагменной пружины. Последняя должна обеспечивать строго дозированное усилие нажима для исключения проскальзывания под нагрузкой без избыточной жесткости педали.

Критерии выбора компонентов

Расчетный крутящий момент: Превышает заводской на 15-20% для запаса прочности
Тепловая стабильность: Керамические/органические накладки для диапазона 400-650°C
Демпферная система: Усиленные пружины для гашения вибраций

Тип тюнинга	Рекомендуемый диск LuK	Особенности
Stage 1 (+30% мощности)	Performance Organic	Усиленные лепестки пружин, металлокерамика
Stage 2 (+50% мощности)	Racing Cerametallic	6-лепестковая диафрагма, терморассеивающие пазы

Обязательным этапом становится калибровка выжимного подшипника и проверка рабочего хода вилки сцепления – зазоры регулируются с точностью до 0.5 мм для предотвращения неполного выключения. При установке спортивного маховика уменьшенной массы синхронизируют его инерционность с характеристиками диска.

Замер свободного хода педали (оптимум 10-15 мм)
Тест-драйв с последовательным нагружением передач
Контроль температуры корзины пирометром после 5 циклов старта

Специфика работы сцепления на гибридных автомобилях

На гибридных автомобилях сцепление LuK выполняет принципиально иную функцию по сравнению с классическими ДВС-системами. Его ключевая задача – обеспечение бесшовного взаимодействия между двигателем внутреннего сгорания (ДВС) и электромотором, которые могут работать как совместно, так и автономно. В моменты переключения режимов (например, при старте на электротяге с последующим подключением ДВС) сцепление должно мгновенно и плавно передавать крутящий момент без рывков, что критично для комфорта и сохранения энергии рекуперации.

Конструкция гибридных сцеплений LuK адаптирована под высокие нагрузки при частых переключениях активного силового агрегата. Усиленные диафрагменные пружины и фрикционные накладки с термостойкими композициями выдерживают резкие изменения момента из-за мгновенного отклика электродвигателя. Отказ от традиционной гидравлики в пользу электромеханических или электрогидравлических приводов позволяет точнее контролировать степень пробуксовки диска, синхронизируя работу узла с бортовой электроникой.

Особенности эксплуатации в гибридных системах

Рекуперативное торможение: При активации рекуперации сцепление автоматически размыкается для отключения ДВС, предотвращая его сопротивление вращению электрогенератора.
Режим "старт-стоп": Учащенное отключение/запуск ДВС на светофорах требует увеличенного ресурса выжимного подшипника и демпферов корзины.
Передача момента на холостом ходу: В сериях HEV (например, Toyota Hybrid Synergy Drive) сцепление может частично пробуксовывать для подзарядки батареи без движения авто.

Параметр	Традиционное сцепление	Гибридное сцепление LuK
Частота срабатывания	До 500 раз/100 км	До 1200 раз/100 км
Точность управления	Гидравлика/трос	Электронный привод (±0.1 мм)
Термостойкость	До 350°C	До 450°C

Электронное управление интегрирует сцепление в общую стратегию энергосбережения: алгоритмы предсказывают момент переключения на основе данных навигации, уменьшая износ. Например, при приближении к спуску система заранее размыкает ДВС для максимальной рекуперации. Ключевой вызов – минимизация задержек при передаче момента в спортивных гибридах, где LuK применяет двухмассовые маховики с адаптированной жесткостью пружин.

Важность балансировки всего узла сцепления

Дисбаланс в узле сцепления провоцирует вибрации, передающиеся на трансмиссию и кузов. Эти колебания усиливаются с ростом оборотов двигателя, создавая дискомфорт при вождении и ускоряя износ сопряженных деталей: корзины сцепления, выжимного подшипника и валов КПП.

Неотбалансированный узел вызывает биения нажимного диска, что нарушает плавность включения передач. Это приводит к рывкам при старте, пробуксовкам фрикционных накладок и локальному перегреву поверхностей. Результат – сокращение ресурса диска сцепления на 30-40% и риск деформации маховика.

Ключевые последствия и методы устранения

Основные риски дисбаланса:

Разрушение подшипников коленвала и КПП из-за ударных нагрузок
Вибрация рулевой колонки и педалей на высоких скоростях
Появление резонансного гула в салоне при 2500-3500 об/мин

Балансировка выполняется на специальных стендах после сборки узла. Корректировка массы производится засверливанием металла в строго рассчитанных точках:

Компонент	Допустимый дисбаланс	Точки коррекции
Корзина сцепления	≤ 15 г·см	Внешний фланец
Ведомый диск	≤ 8 г·см	Опорные пластины
Сборка (корзина+диск)	≤ 5 г·см	Комбинированная

Обязательная проверка требуется при замене любых компонентов сцепления. Игнорирование процедуры ведет к преждевременному выходу из строя двухмассового маховика и дорогостоящему ремонту трансмиссии.

Использование оригинальной смазки LuK при установке

Нанесение оригинальной консистентной смазки LuK на шлицы ступицы и направляющую втулку сцепления перед монтажом – обязательная процедура. Эта специальная высокотемпературная смазка (артикул LuK 1000) разработана для исключения скрипов, заедания механизма выключения и преждевременного износа деталей.

Отказ от применения рекомендованной смазки или использование неподходящих аналогов (литола, графитки, медной пасты) приводит к критическим последствиям: задирам на вилке выжима, деформации лепестков диафрагменной пружины, заклиниванию подшипника. Это провоцирует неполное выключение сцепления, рывки при переключении передач и сокращение ресурса корзины на 40-60%.

Правила нанесения смазки LuK

Шлицы ступицы: Тонкий равномерный слой на внутренние пазы ведомого диска (исключая попадание на фрикционные накладки).
Направляющая втулка: Обработка посадочного отверстия маховика и наружной поверхности втулки.
Вилка сцепления: Смазка точек контакта с выжимным подшипником и тросом/гидроцилиндром.
Резьба штока: Минимальное количество для обеспечения подвижности тяги.

Элемент	Объем смазки	Риск при нарушении
Шлицы диска	0.3-0.5 г	Стук при отпускании педали
Втулка маховика	0.2 г	Залипание подшипника

Важно: Излишки смазки удалять сухой ветошью – попадание состава на поверхности трения диска или маховика вызовет пробуксовку. Упаковки 10 г хватает на 3-4 установки, остаток хранить в герметичной таре. Совместима только со смазкой LuK, смешивание с другими материалами недопустимо из-за химического расслоения.

Влияние деформации кожуха сцепления LuK на работу системы

Кожух (корзина) сцепления LuK выполняет критическую функцию: обеспечивает равномерное прижатие ведомого диска к маховику при включенном сцеплении и мгновенное отсоединение при выключении. Его геометрическая точность напрямую определяет распределение усилий на нажимной диск и синхронность работы всего узла.

Деформация кожуха возникает из-за перегрева (частые пробуксовки), механических ударов (ДТП, некорректный монтаж) или усталости металла. Даже незначительное искривление нарушает параллельность плоскостей маховика, нажимного диска и поверхностей кожуха, что вызывает цепь неисправностей.

Ключевые последствия деформации

Пробуксовка сцепления: Неполный контакт ведомого диска с маховиком снижает трение. Проявляется ростом оборотов двигателя без увеличения скорости авто, запахом гари.
Вибрации и шумы: Перекос создает биение при включении/выключении. Вибрация передается на педаль и кузов, сопровождается скрежетом или гулом.
Ускоренный износ диска: Локальные зоны повышенного трения изнашивают ведомый диск неравномерно ("клиньями"), сокращая ресурс на 30-50%.
Затрудненное переключение передач: Деформация мешает полному разъединению диска и маховика. Водитель ощущает сопротивление при попытке включить передачу, слышится хруст шестерен.
Повреждение выжимного подшипника и вилки: Перекос увеличивает радиальную нагрузку на подшипник, вызывая его перегрев и разрушение. Вилка сцепления работает под повышенным напряжением, рискуя треснуть.

Деформированный кожух не подлежит ремонту из-за жестких допусков LuK. Эксплуатация с искривленной корзиной гарантированно приводит к выходу из строя диска, маховика и выжимного механизма. Требуется полная замена комплекта сцепления.

Подбор сцепления LuK по VIN автомобиля

VIN-код автомобиля содержит уникальную информацию о технических характеристиках и комплектации транспортного средства. Использование этого идентификатора гарантирует точное соответствие сцепления LuK оригинальным параметрам двигателя и коробки передач конкретной модели.

При подборе через специализированные каталоги (например, LKQ или электронные базы автодилеров) система анализирует 17-значный VIN, автоматически определяя критичные параметры: тип двигателя, мощность, год выпуска, модель коробки передач и особенности конструкции трансмиссии. Это исключает ошибки, связанные с модификациями в рамках одного поколения авто.

Преимущества подбора по VIN

100% совместимость – исключает несоответствие по посадочным размерам или количеству шлицов
Учет ревизий производителя – автоматическое определение актуальной версии комплекта
Скорость поиска – сокращение времени выбора в 3-4 раза по сравнению с ручным подбором

Алгоритм действий

Найти VIN в ПТС, на табличке кузова (стойка двери водителя, под капотом) или ветровом стекле
Ввести код в поисковое поле на официальном сайте LuK или партнерских порталах (например, Exist.ru)
Сверить отображенные системой данные авто с фактическими характеристиками
Выбрать предложенный комплект сцепления из выпадающего списка

Критичные параметры, определяемые по VIN

Параметр	Влияние на выбор
Модель коробки передач	Определяет диаметр диска и тип выжимного подшипника
Мощность двигателя	Влияет на усилие нажимного диска и термостойкость
Тип сцепления (сухое/мокрое)	Зависит от конструкции трансмиссии (обычно для DSG)
Количество шлицов вала	Обеспечивает правильную посадку ведомого диска

Важно: при отсутствии VIN используйте расширенный поиск по марке, модели и техническим данным двигателя, но это повышает риск ошибки на 15-20%.

Расчет нагрузки на сцепление при буксировке прицепа

При подключении прицепа к легковому автомобилю сцепление LuK испытывает повышенные нагрузки, обусловленные необходимостью передавать возросший крутящий момент от двигателя к трансмиссии. Основными факторами влияния становятся совокупная масса автопоезда (автомобиль + прицеп + груз), угол наклона дорожного полотна и динамика разгона. Вес прицепа создает дополнительное сопротивление качению и инерцию, преодоление которых требует повышенного усилия от силового агрегата.

Для корректной оценки нагрузки критически важно учитывать разрешенную производителем максимальную массу буксируемого прицепа, указанную в технической документации автомобиля. Превышение этого значения ведет к экстремальному перегреву дисков сцепления, ускоренному износу фрикционных накладок и возможному повреждению диафрагменной пружины. Особенно опасны режимы старта на подъем с груженым прицепом, где риск проскальзывания дисков максимален.

Ключевые параметры для расчета

Формула для определения нагрузки (F) на сцепление при буксировке:

F = (M × g × sin(α) + R + M × a) × r

M – полная масса прицепа с грузом (кг)
g – ускорение свободного падения (9.81 м/с²)
α – угол уклона дороги (градусы)
R – сила сопротивления качению (зависит от покрытия)
a – ускорение автомобиля при трогании (м/с²)
r – эффективный радиус действия силы (м)

На практике для минимизации износа LuK рекомендуется:

Стартовать на ровной поверхности без резкого открытия дросселя
Избегать полувыжатого положения педали сцепления
Использовать пониженные передачи на затяжных подъемах
Контролировать равномерность распределения груза в прицепе

Масса прицепа (кг)	Уклон дороги (%)	Рост нагрузки на сцепление (%)
500	5	25-30%
1000	5	55-65%
1000	10	90-110%

Эксплуатация сцепления в условиях, близких к предельным значениям нагрузки, требует сокращения межсервисных интервалов диагностики. Признаками критического износа являются запах гари, рывки при включении передачи и снижение эффективности разгона даже без прицепа.

Преимущества дуоцентрических пружин LuK

Дуоцентрические пружины LuK представляют собой инновационную конструкцию с двумя точками опоры, что принципиально отличает их от традиционных диафрагменных пружин. Эта технология обеспечивает уникальное распределение усилий в нажимном диске сцепления.

Благодаря двойной геометрии изгиба, пружины создают две независимые силовые зоны, оптимизирующие работу механизма на всех этапах выключения сцепления. Такая конструкция напрямую влияет на ключевые эксплуатационные характеристики автомобиля.

Снижение усилия на педали до 30% благодаря рациональному распределению нагрузки между центрами пружины
Повышенная плавность включения за счет прогрессивной характеристики срабатывания
Стабильность давления на протяжении всего срока службы, компенсирующая износ фрикционных накладок
Улучшенное демпфирование крутильных колебаний, снижающее шумы трансмиссии
Адаптивность к высоким нагрузкам при буксировке или движении в горной местности

Традиционная пружина	Дуоцентрическая пружина LuK
Один центр нагружения	Два независимых центра приложения усилий
Линейная характеристика	Прогрессивная силовая характеристика
Резкое изменение усилия	Плавное нарастание давления

Дополнительным преимуществом является повышенная устойчивость к термическим деформациям. Двойная система рычагов минимизирует потерю упругих свойств при перегревах, характерных для агрессивного стиля вождения или частых стартов на подъем.

Эволюция технологий сцеплений LuK за 20 лет

За последние два десятилетия LuK совершил революционный скачок от традиционных однодисковых сцеплений к высокотехнологичным системам, отвечающим вызовам современного автопрома. Ключевым драйвером изменений стали возросшие требования к топливной экономичности, экологическим нормам, комфорту вождения и ресурсу, подтолкнувшие инженеров к поиску принципиально новых решений.

Фокус сместился на интеллектуальные модульные конструкции, материалы с уникальными свойствами и адаптацию к новым типам силовых установок. Развитие шло по пути уменьшения веса, габаритов и инерции вращающихся масс, повышения точности управления моментом трения и автоматизации процессов регулировки износа.

Основные технологические прорывы

LuK последовательно внедрял инновации, кардинально меняющие представление о сцеплении:

Двухмассовые маховики (ДММ) массовое внедрение и оптимизация: Из экзотики ДММ превратились в стандарт для дизельных, а затем и мощных бензиновых двигателей. LuK оптимизировал конструкцию пружинно-демпферных систем (дуговые пружины, наклонные витки), повысил надежность и адаптировал ДММ под высокий крутящий момент современных моторов при меньших габаритах.
Система автоматической регулировки износа (SAC - Self-Adjusting Clutch): Появление и повсеместное распространение модульных сцеплений SAC стало революцией. Механизм внутри нажимного диска автоматически компенсирует износ фрикционных накладок, поддерживая постоянный ход педали сцепления и точку контакта на протяжении всего срока службы, исключая необходимость ручной регулировки.
Модульность и интеграция: Концепция "RepSet" (ремонтный комплект) от LuK стала отраслевым стандартом. В единый модуль интегрируются нажимной диск, ведомый диск (часто с предустановленным выжимным подшипником и направляющей втулкой) и ДММ (при необходимости), обеспечивая идеальную совместимость компонентов и упрощая установку.
Инновационные материалы фрикционных накладок: Разработаны составы с улучшенным коэффициентом трения, высокой термостойкостью и пониженной склонностью к "схватыванию" (judder). Активно применяются керамические и органические композиты с углеродным волокном или металлокерамикой, обеспечивающие плавное включение, высокую износостойкость и стабильность характеристик в широком диапазоне температур.
Адаптация к гибридным и электрифицированным силовым установкам: LuK разработал специализированные сцепления для гибридов (например, для отключения ДВС на ходу), стартеры-генераторы со встроенной функцией маховика и решения для электрических осей, где традиционное сцепление интегрируется в компактный модуль электропривода (eClutch).
Снижение веса и момента инерции: Повсеместное использование высокопрочных сталей, алюминиевых сплавов и оптимизация конструкции (облегченные корзины, тонкие, но прочные ступицы ведомых дисков) позволили значительно снизить вращающиеся массы, что улучшает динамику разгона и снижает расход топлива.

Технология / Параметр	~20 лет назад	Современное решение LuK
Регулировка износа	Ручная (механическая)	Автоматическая (SAC)
Демпфирование крутильных колебаний	Ведомый диск (пружины в ступице)	Двухмассовый маховик (ДММ) или усовершенствованный ведомый диск + ДММ
Конструкция	Преимущественно отдельные компоненты	Модульные комплекты (RepSet)
Материалы накладок	Традиционные органические/металлокерамика	Высокотехнологичные композиты (керамика, углеродное волокно)
Совместимость с гибридами/электромобилями	Отсутствует	Специализированные сцепления, eClutch, интегрированные решения
Вес и момент инерции	Высокие	Значительно снижены

Эволюция LuK характеризуется переходом от простого механического узла к интеллектуальному, высокоэффективному модулю, неразрывно интегрированному в "организм" современного автомобиля. Инновации компании направлены на достижение максимальной надежности, комфорта и соответствия самым строгим экологическим и экономическим требованиям.

Список источников

При подготовке материала о сцеплениях LuK для легковых автомобилей использовались специализированные технические и отраслевые ресурсы, обеспечивающие достоверность информации.

Ключевые источники включают документацию производителя, профильные издания и экспертные материалы по автомобильным системам трансмиссии.

Официальные технические каталоги и руководства Schaeffler Group (LuK)
Инженерная документация по конструкции сцеплений LuK
Учебные пособия по устройству автомобильных трансмиссий
Специализированные автомобильные издания (За рулём, Авторевю)
Материалы технических семинаров для автосервисов
Отчёты испытательных лабораторий по износостойкости компонентов
Экспертные статьи в профильных журналах (Auto Bild Technik)
Протоколы диагностики неисправностей сцеплений
