Лямбда-зонд - как он устроен и для чего служит

Статья обновлена: 18.08.2025

В современных автомобилях с бензиновыми двигателями ключевую роль в обеспечении экологичности и эффективности работы играет лямбда-зонд.

Этот датчик, установленный в выпускной системе, непрерывно анализирует состав отработавших газов для оптимизации процесса сгорания топливно-воздушной смеси.

Понимание принципов работы и функций лямбда-зонда необходимо для диагностики проблем двигателя и поддержания его характеристик.

Основное назначение кислородного датчика

Лямбда-зонд непрерывно анализирует концентрацию кислорода в выхлопных газах двигателя внутреннего сгорания. Эти данные передаются в электронный блок управления (ЭБУ) для расчета текущего состава топливно-воздушной смеси.

Главная цель – поддержание оптимального соотношения воздух/топливо (λ=1), при котором обеспечивается полное сгорание смеси. Это стехиометрическое соотношение (14.7:1 для бензина) критично для эффективной работы каталитического нейтрализатора.

Ключевые функции

Коррекция длительности впрыска топлива форсунками в режиме реального времени
Обеспечение эффективной работы катализатора для снижения токсичности выхлопа (CO, CH, NOx)
Предотвращение переобогащения или обеднения топливной смеси
Оптимизация расхода топлива и стабильности работы двигателя

Показания датчика	Реакция ЭБУ	Результат коррекции
Мало O₂ (богатая смесь)	Уменьшение времени впрыска	Снижение расхода топлива
Много O₂ (бедная смесь)	Увеличение времени впрыска	Устранение провалов мощности

При неисправности датчика ЭБУ переходит на усредненные параметры топливоподачи, что приводит к росту расхода топлива до 15%, повышению токсичности выхлопа и риску повреждения катализатора. Современные автомобили используют два датчика (до и после катализатора) для точного контроля эффективности нейтрализации выбросов.

Типичное место установки лямбда-зонда в выхлопной системе

Основной (управляющий) лямбда-зонд всегда монтируется перед каталитическим нейтрализатором в выпускном коллекторе или на приемной трубе. Это стратегическое расположение позволяет датчику анализировать состав отработавших газов непосредственно из двигателя, до их очистки катализатором. Полученные данные используются ЭБУ двигателя для точного регулирования топливно-воздушной смеси в режиме реального времени.

В современных автомобилях с нормами токсичности Евро-4 и выше часто устанавливают второй лямбда-зонд (диагностический). Он размещается после каталитического нейтрализатора. Его задача – контролировать эффективность работы катализатора путем сравнения состава газов до и после нейтрализатора. При несоответствии показаний двух датчиков ЭБУ активирует сигнал неисправности.

Ключевые особенности расположения

Температурный режим: Зонд интегрируется в зону с прогревом до 300–600°C (необходимый минимум для корректной работы – ~350°C).
Доступ к выхлопному потоку: Чувствительный элемент должен омываться газами напрямую, без препятствий.
Защита от повреждений: Устанавливается выше линии днища автомобиля для минимизации риска механических ударов.
Электрические соединения: Проводка фиксируется вдали от подвижных деталей и горячих поверхностей.

Тип зонда	Расположение	Основная функция
Управляющий (B1S1)	До катализатора	Коррекция топливной смеси
Диагностический (B1S2)	После катализатора	Мониторинг КПД катализатора

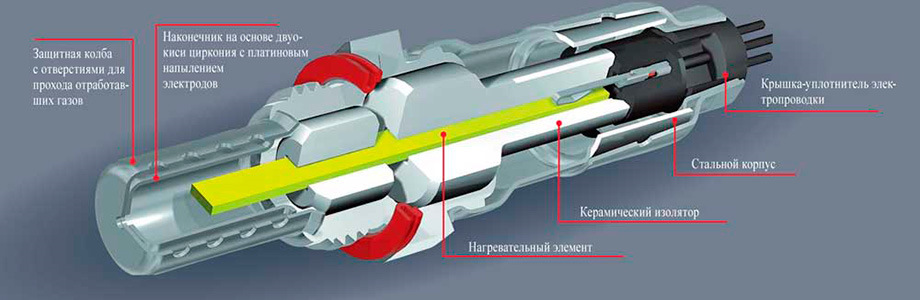

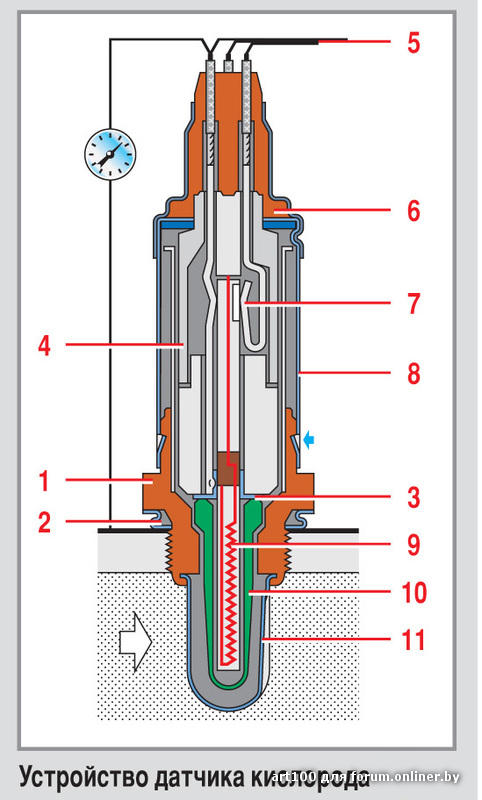

Упрощенная схема устройства циркониевого лямбда-зонда

Основной чувствительный элемент представляет собой полый керамический наконечник из диоксида циркония (ZrO₂), загерметизированный в металлическом корпусе с резьбой для установки в выхлопную систему. Наружная поверхность наконечника контактирует с выхлопными газами через защитный перфорированный кожух, а внутренняя полость сообщается с атмосферным воздухом.

Обе стороны керамического элемента покрыты микроскопическим слоем платины, выполняющим роль электродов. Внешний электрод подвергается воздействию отработавших газов, внутренний – эталонному атмосферному кислороду. К электродам подключены токопроводящие контакты, ведущие к разъему датчика. В современных зондах интегрирован нагревательный элемент для быстрого выхода на рабочую температуру.

Ключевые компоненты и их функции

Компонент	Назначение
Керамический наконечник (ZrO₂)	Генерирует ЭДС при разнице концентрации кислорода между сторонами
Платиновые электроды	Проводят электрический сигнал, катализируют реакцию ионизации кислорода
Защитный кожух	Фильтрует поток газов, предотвращает механические повреждения
Нагревательный элемент	Обеспечивает рабочую температуру 300-400°C при холодном пуске
Эталонная воздушная камера	Содержит воздух с постоянной концентрацией кислорода для сравнения
Герметизирующий корпус	Фиксирует элементы, обеспечивает плотный монтаж в выхлопную трубу

Как измеряется остаточный кислород в отработавших газах

Лямбда-зонд определяет остаточный кислород в отработавших газах с помощью электрохимического элемента. Внутри датчика находится керамический элемент из диоксида циркония, покрытый платиновыми электродами. Одна сторона элемента контактирует с выхлопными газами, а другая – с атмосферным воздухом, который служит эталоном.

При нагреве до рабочей температуры (около 300°C) ионы кислорода начинают перемещаться через керамику. Разница в концентрации кислорода между выхлопными газами и атмосферным воздухом создает электрическое напряжение. Чем больше разница, тем выше напряжение.

Характеристики сигнала лямбда-зонда

Состояние смеси	Соотношение воздух/топливо (λ)	Выходное напряжение (В)
Бедная	λ > 1	~0.1
Стехиометрическая	λ = 1	~0.45
Богатая	λ < 1	~0.9

На основании полученного напряжения блок управления двигателем определяет состав топливно-воздушной смеси и корректирует количество впрыскиваемого топлива для поддержания оптимального соотношения (λ=1).

Формирование сигнала напряжения лямбда-зонда

Напряжение генерируется благодаря разнице парциального давления кислорода в выхлопных газах и атмосферном воздухе. Циркониевый электролит приобретает ионную проводимость при нагреве до 300–400°C, позволяя ионам кислорода перемещаться между электродами. Эта разница концентраций создаёт потенциал по принципу гальванического элемента.

Величина выходного напряжения напрямую зависит от соотношения воздух/топливо. При обеднённой смеси (избыток O₂) напряжение падает до 0.1–0.3 В. При обогащённой смеси (недостаток O₂) скачкообразно возрастает до 0.7–0.9 В. Резкий переход происходит вблизи стехиометрического соотношения (λ=1).

Ключевые параметры сигнала

Рабочий диапазон: 0.1–0.9 В
Порог переключения: ≈0.45 В (λ=1)
Частота изменения: 0.5–5 Гц при исправной системе

Состояние смеси	Концентрация O₂	Выходное напряжение
Обеднённая (λ>1)	Высокая	0.1–0.3 В
Стехиометрическая (λ=1)	Оптимальная	≈0.45 В
Обогащённая (λ<1)	Низкая	0.7–0.9 В

Титановые зонды изменяют сопротивление вместо генерации напряжения, но интерпретация соотношения смеси аналогична. Сигнал циркониевых датчиков требует точной обработки ЭБУ для коррекции длительности впрыска.

Критерий стехиометрического состава топливовоздушной смеси

Стехиометрический состав топливовоздушной смеси (ТВС) – это строго рассчитанное массовое соотношение топлива и воздуха, при котором обеспечивается полное сгорание компонентов. Для бензиновых двигателей это соотношение составляет 1:14.7 (1 кг бензина на 14.7 кг воздуха). Данный баланс гарантирует максимально эффективное окисление углеводородов топлива кислородом воздуха с образованием безвредных продуктов сгорания: углекислого газа (CO₂) и воды (H₂O).

Отклонение от стехиометрии приводит к критическим последствиям: при избытке воздуха (обеднённая смесь, λ > 1) возрастает температура сгорания, провоцируя выбросы оксидов азота (NOx), а при недостатке кислорода (обогащённая смесь, λ < 1) образуется угарный газ (CO) и несгоревшие углеводороды (CH). Оба сценария снижают КПД двигателя, повышают токсичность выхлопа и расход топлива.

Роль лямбда-зонда в контроле стехиометрии

Лямбда-зонд непрерывно анализирует содержание кислорода в отработавших газах, определяя лямбда-фактор (λ) – ключевой индикатор состава смеси:

λ = 1: Идеальное стехиометрическое соотношение
λ < 1: Обеднённая смесь (избыток воздуха)
λ > 1: Обогащённая смесь (недостаток воздуха)

ЭБУ двигателя использует сигнал зонда для динамической коррекции впрыска топлива по замкнутому контуру. При отклонении λ от единицы блок:

Фиксирует изменение напряжения сигнала зонда (0.1–0.9 В)
Рассчитывает требуемую длительность импульса форсунок
Стабилизирует смесь в диапазоне λ = 1 ± 0.01

Тип смеси	λ-фактор	Напряжение зонда	Влияние на катализатор
Обеднённая	>1	<0.45 В	Перегрев, повреждение
Стехиометрическая	1	0.45–0.5 В	Максимальная эффективность очистки
Обогащённая	<1	>0.5 В	Загрязнение сажей, засорение

Поддержание стехиометрии обязательно для корректной работы трёхкомпонентного каталитического нейтрализатора. Катализатор снижает выбросы NOx, CO и CH только при λ≈1, где одновременно протекают реакции восстановления и окисления. Без точных данных лямбда-зонда система не сможет обеспечить экологические стандарты и энергоэффективность двигателя.

Роль датчика в работе замкнутого контура управления впрыском

Лямбда-зонд выполняет функцию источника обратной связи в системе управления двигателем. Он непрерывно анализирует концентрацию кислорода в отработавших газах после сгорания топливовоздушной смеси. Эти данные в реальном времени передаются в электронный блок управления (ЭБУ) двигателем.

На основе сигнала датчика ЭБУ определяет фактическое соотношение воздуха и топлива (λ). Значение λ=1 соответствует стехиометрической (идеальной для полного сгорания) смеси. Отклонение сигнала от эталонного напряжения (обычно ~0.45 В) указывает на обогащенную (λ<1) или обедненную (λ>1) смесь.

Принцип работы замкнутого контура (λ-регулирования)

Замкнутый контур активируется после прогрева лямбда-зонда (обычно 300–350°C). Алгоритм управления включает:

Фиксацию отклонения: ЭБУ сравнивает напряжение зонда с целевым значением λ=1.
Корректирующее воздействие: При обогащении смеси время впрыска топлива уменьшается, при обеднении – увеличивается.
Динамическую адаптацию: Коррекция происходит циклически (частота 1-2 Гц), обеспечивая постоянное осреднение состава смеси до стехиометрии.

Ключевые эффекты точного регулирования:

Максимальная эффективность каталитического нейтрализатора (окисляет CO/HC, восстанавливает NO_x).
Снижение расхода топлива на 5-15%.
Минимизация вредных выбросов (CO, CH, NO_x).

Режим работы	Сигнал лямбда-зонда	Действие ЭБУ
Смесь богатая (λ < 1)	Высокое напряжение (0.7–1.0 В)	Короткое время впрыска (– топливо)
Смесь бедная (λ > 1)	Низкое напряжение (0.1–0.3 В)	Длительное время впрыска (+ топливо)

При выходе зонда из строя ЭБУ переключается на разомкнутый контур, используя усредненные топливные карты. Это ведет к росту расхода топлива и выбросов, активации ошибки (Check Engine).

Влияние показаний лямбда-зонда на расход топлива

Лямбда-зонд непрерывно анализирует содержание кислорода в выхлопных газах, передавая данные электронному блоку управления двигателем (ЭБУ). На основе этих показаний ЭБУ динамически корректирует соотношение воздух-топливо, стремясь к оптимальному стехиометрическому балансу (λ=1) для эффективной работы каталитического нейтрализатора.

При неисправности зонда или отклонении его сигнала от нормы система впрыска теряет возможность точно дозировать топливо. Это приводит к формированию обогащенной (избыток топлива) или обедненной (недостаток топлива) смеси, что напрямую увеличивает расход горючего из-за нарушения оптимального режима сгорания.

Механизм влияния на потребление топлива

Основные сценарии воздействия:

Обогащение смеси: При завышенных показаниях кислорода (ложный "бедный" сигнал) ЭБУ ошибочно увеличивает подачу топлива. Результат – перерасход до 15-25%, черный дым из выхлопа и нагар на свечах.
Обеднение смеси: Заниженные показания (ложный "богатый" сигнал) заставляют ЭБУ сокращать впрыск. Вызывает детонацию, перегрев двигателя и последующее аварийное обогащение смеси для защиты, что также повышает расход.

Критичные последствия некорректной работы:

Симптом неисправности зонда	Влияние на топливопотребление
Замедленный отклик	Запаздывающая коррекция смеси, цикличные переходы "богатая/бедная"
Потеря чувствительности	Фиксация смеси на аварийных значениях (часто переобогащенной)
Обрыв цепи нагревателя	Холодный зонд неточен на прогреве – длительная работа в "аварийном" режиме

Исправный лямбда-зонд поддерживает точную обратную связь, позволяя ЭБУ удерживать смесь в диапазоне λ=0.97-1.03. Это минимизирует непродуктивный расход топлива и обеспечивает полное сгорание. Замена неисправного датчика восстанавливает нормативное потребление горючего и предотвращает ускоренный износ компонентов двигателя.

Связь исправности датчика с токсичностью выхлопа

Лямбда-зонд напрямую влияет на состав топливно-воздушной смеси, передавая данные о концентрации кислорода в выхлопных газах электронному блоку управления (ЭБУ) двигателя. При корректной работе датчика ЭБУ постоянно корректирует подачу топлива, поддерживая стехиометрическое соотношение "воздух/топливо" (λ=1), что обеспечивает максимальную эффективность каталитического нейтрализатора.

Неисправность датчика (медленный отклик, выход за допустимый диапазон сигнала или полный отказ) приводит к нарушению обратной связи в системе управления впрыском. ЭБУ переходит на усреднённые параметры топливоподачи, вызывая либо обогащение, либо обеднение смеси. Оба сценария провоцируют резкий рост концентрации токсичных компонентов в выхлопе.

Последствия неисправности для состава выхлопных газов

Обогащённая смесь (избыток топлива):
- Резкое увеличение выброса оксида углерода (CO) из-за неполного сгорания
- Рост уровня несгоревших углеводородов (CH)
- Снижение эффективности работы катализатора, ведущее к повышению оксидов азота (NOx)
Обеднённая смесь (избыток воздуха):
- Повышенное образование оксидов азота (NOx) из-за высоких температур сгорания
- Нарастание перебоев в работе двигателя (пропуски зажигания), увеличивающих выброс углеводородов (CH)

Состояние датчика	Влияние на смесь	Основные токсичные компоненты
Исправный	λ≈1 (оптимальная)	Минимальные уровни CO, CH, NOx
Неисправный (обогащение)	λ<1 (богатая)	Высокий CO, повышенные CH, NOx
Неисправный (обеднение)	λ>1 (бедная)	Высокий NOx, повышенные CH

Характерные симптомы неисправного кислородного датчика

Неисправность лямбда-зонда напрямую влияет на работу двигателя и состав топливно-воздушной смеси, что проявляется через ряд специфических признаков.

Отказ или некорректные показания датчика нарушают оптимальное управление впрыском топлива, вызывая отклонения в функционировании силового агрегата.

Типичные признаки выхода из строя:

Повышенный расход топлива – ЭБУ переходит на аварийные параметры, обогащая смесь.
Неустойчивый холостой ход – плавающие обороты, вибрации или самопроизвольная остановка двигателя.
Ухудшение динамики разгона – потеря мощности, "провалы" или рывки при нажатии педали акселератора.
Загорание индикатора Check Engine – ошибки P0130-P0167, связанные с цепью датчика или сигналом.
Хлопки в глушителе или впускном коллекторе – следствие неправильного сгорания смеси.
Запах сероводорода ("тухлых яиц") из выхлопной трубы – признак некорректной работы катализатора из-за ошибок датчика.
Повышенная токсичность выхлопа – превышение норм CO/CH при замере газоанализатором.

Принципы диагностики и замены лямбда-зонда

Диагностика начинается со считывания кодов ошибок (P0130-P0167) через OBD-II сканер, указывающих на проблемы цепи нагревателя, сигнала или медленного отклика датчика. Проверяется напряжение сигнального провода мультиметром: при прогретом двигателе показания должны циклически меняться от 0.1В (бедная смесь) до 0.9В (богатая смесь) каждые 100-300 мс. Отсутствие колебаний свидетельствует о неисправности зонда.

Сопротивление нагревателя измеряется омметром на выводах 1-2 (или 3-4) контактов датчика, сравнивая с паспортными значениями (обычно 2-15 Ом). Обрыв или короткое замыкание требуют замены. Визуальный осмотр выявляет механические повреждения корпуса, загрязнение керамического наконечника сажей (богатая смесь) или бело-серыми отложениями (присадки топлива).

Этапы замены лямбда-зонда

Прогрев двигателя до 40-60°C для предотвращения срыва резьбы.
Отключение аккумулятора и разъемов жгута датчика.
Обработка резьбового соединения проникающей смазкой (WD-40).
Выкручивание зонда спецключом с запрессовкой шестигранника.
Очистка посадочного места от грязи металлической щеткой.
Смазка резьбы нового датчика графитовой пастой (не герметиком!).
Вкручивание с моментом 40-60 Н·м до упора без перетяжки.
Подключение разъема и аккумулятора, запуск двигателя.

Калибровка и тестирование:

Сброс адаптаций ЭБУ сканером или снятием клеммы АКБ на 10 минут
Проверка сигнала датчика в режиме реального времени
Анализ параметров «Краткосрочная коррекция топлива» (±5%) и «Долгосрочная коррекция» (±10%)

Тип неисправности	Признаки	Действия
Обрыв нагревателя	Ошибка P0030-P0032, холодный датчик	Проверка цепи питания, замена зонда
Зависание сигнала	Постоянное напряжение 0.45В, ошибка P0135	Чистка/замена, проверка топливной системы
Загрязнение электродов	Медленный отклик, ошибка P0133	Замена с устранением причины загрязнения
