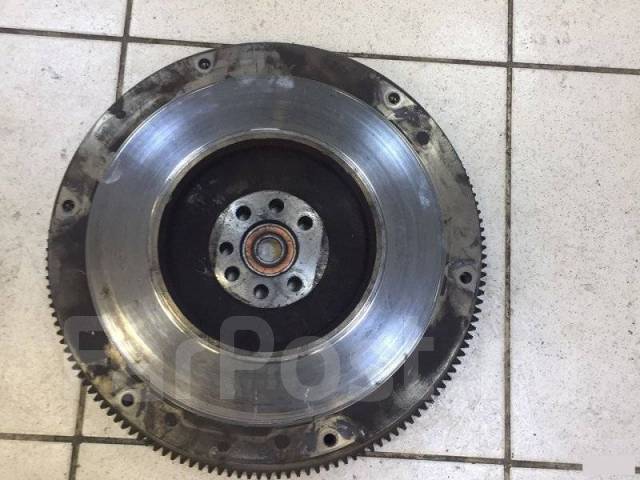

Маховик двигателя УАЗ - модели 402, 406

Статья обновлена: 18.08.2025

Маховик – критически важный элемент двигателя автомобилей УАЗ. Он выполняет три ключевые функции: накопление кинетической энергии для сглаживания неравномерности вращения коленвала, передача крутящего момента через сцепление на трансмиссию и участие в запуске мотора совместно со стартером.

В двигателях УМЗ-402 и ЗМЗ-406 маховики имеют конструктивные отличия, обусловленные разницей в характеристиках силовых агрегатов. От правильного выбора, состояния и установки этой детали напрямую зависят плавность работы двигателя, надежность сцепления и легкость запуска.

Данный материал детально рассматривает устройство, специфику и взаимозаменяемость маховиков для указанных моторов, устанавливаемых на классические модели УАЗ.

Функции маховика в двигателях УАЗ 402 и 406

Маховик аккумулирует кинетическую энергию при рабочем ходе поршней и отдаёт её при других тактах, обеспечивая равномерность вращения коленчатого вала. Это снижает вибрации и предотвращает рывки при неравномерной нагрузке на двигатель.

Через фрикционную поверхность маховика передаётся крутящий момент на сцепление, а затем в трансмиссию. Зубчатый венец по его ободу взаимодействует со стартером для запуска двигателя, выполняя ключевую роль в системе пуска.

Дополнительные функции

Участие в балансировке коленчатого вала и КШМ за счёт собственной массы
Синхронизация работы цилиндров через метки на корпусе
Обеспечение инерции для преодоления мёртвых точек поршней

Конструктивные особенности: Для УАЗ-402 применяется литой чугунный маховик, на УАЗ-406 используется облегчённая версия с демпфером крутильных колебаний. Разница в посадочных размерах требует строгого соответствия модели двигателя.

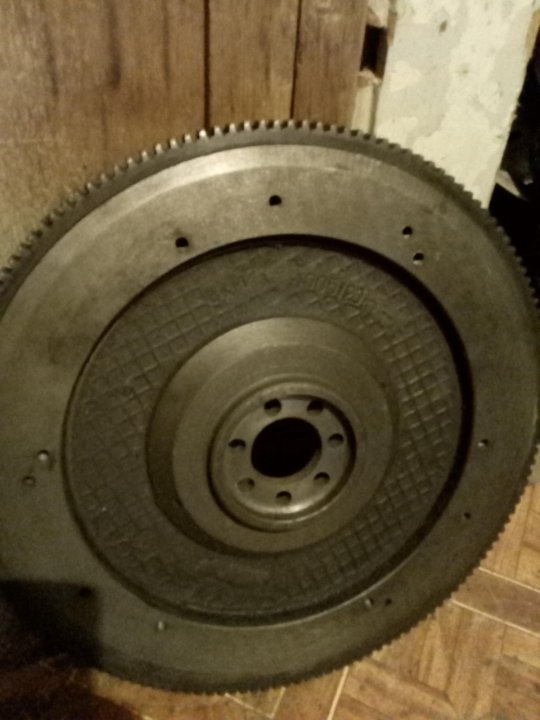

Конструкция маховика для двигателя УМЗ-402

Маховик двигателя УМЗ-402 представляет собой массивный чугунный диск литой конструкции с зубчатым венцом по внешнему периметру. Основная функция – накопление кинетической энергии для стабилизации вращения коленчатого вала, передача крутящего момента через сцепление и обеспечение запуска двигателя стартером.

Диаметр маховика составляет ≈320-330 мм при толщине центральной части 25-30 мм. На торцевой поверхности выполнена строго отшлифованная плоскость для контакта с ведомым диском сцепления. Центральное отверстие имеет шлицы или пазы для фиксации на фланце коленвала.

Ключевые конструктивные элементы

Зубчатый венец – напрессованная стальная корона с косозубым зацеплением (139 зубьев) для engagement со стартером
Монтажные отверстия – 6 крепежных точек под болты крепления к коленвалу с угловым позиционированием
Юстировочные метки – риски на торце для синхронизации с датчиками коленвала/распредвала
Опорный буртик – центрирующий выступ (∅120-125 мм) для установки корзины сцепления

Параметр	Значение
Материал	Серый чугун СЧ20
Диаметр венца	298 ± 0.5 мм
Вес (с венцом)	7.8-8.2 кг
Твердость венца	45-50 HRC

На задней плоскости маховика выполнены гнезда балансировочных грузов – отверстия с резьбой М8 для компенсации дисбаланса после сборки с коленвалом. Конструкция усилена радиальными ребрами жесткости между ступицей и периферией, распределяющими термические нагрузки.

Особенности маховика двигателя ЗМЗ-406

Маховик двигателя ЗМЗ-406 выполнен как одномассовый литой чугунный диск диаметром 280 мм, что обеспечивает повышенную инерционность для стабилизации работы 4-цилиндрового силового агрегата. Ключевым отличием от маховика ЗМЗ-402 является увеличенный посадочный диаметр под сцепление (240 мм против 230 мм) и модифицированная схема крепления к коленвалу.

Конструкция включает напрессованный зубчатый венец с 139 зубьями для зацепления со стартером, при этом венец выполнен съемным для замены при износе. Рабочая поверхность имеет высокий класс чистоты обработки (шероховатость Ra ≤ 1.25 мкм) для надежного контакта с фрикционными накладками сцепления.

Технические характеристики и конструктивные нюансы

Параметр	Значение	Примечание
Тип крепления к коленвалу	6 болтов М10×1.25	Расположение по окружности Ø98 мм
Момент затяжки	70-80 Н·м	Обязательна диагональная последовательность
Вес	7.2±0.3 кг	Балансировка с коленвалом в сборе
Термообработка	Нормализация	Твердость поверхности 180-220 HB

При установке критично соблюдать позиционирование относительно меток на коленчатом валу и маховике – смещение даже на 1° вызывает вибрации и ускоренный износ подшипников. Отверстия под крепеж сцепления (6 шт.) имеют конусную фаску для точной центровки корзины.

Основные материалы изготовления маховиков УАЗ

Маховики для двигателей УАЗ 402 и 406 производятся преимущественно из высокопрочных сплавов, обеспечивающих необходимую инерционность, износостойкость и термоустойчивость. Основным критерием выбора материала служит способность выдерживать экстремальные нагрузки от крутящего момента и температурные воздействия при длительной эксплуатации.

Для стандартных и ремонтных маховиков применяют два ключевых типа материалов, каждый из которых обладает специфическими эксплуатационными характеристиками. Эти материалы проходят многоступенчатую обработку для достижения требуемых параметров твердости и балансировки.

Ключевые материалы

Материал	Особенности	Применение
Серый чугун	Марки СЧ20-СЧ25 с графитовыми включениями Оптимальное демпфирование вибраций Высокая износостойкость рабочей поверхности	Базовые версии для двигателей 402 и 406
Легированная сталь	Марки 40Х, 45ХН через ковку Закалка ТВЧ зубчатого венца (HRC 45-50) Уменьшенный вес при повышенной прочности	Тюнинговые и усиленные версии маховиков

Вес маховика УМЗ-402: значение и стандарты

Масса маховика для двигателя УМЗ-402 составляет 8,6–8,9 кг в базовой комплектации. Точное значение зависит от модификации и года выпуска, но отклонения не превышают 100–150 грамм. Данный параметр критичен для балансировки коленчатого вала и стабильной работы силового агрегата.

Превышение или снижение веса относительно заводских норм приводит к вибрациям, ускоренному износу коренных подшипников и дисбалансу двигателя. Допустимые отклонения при замене или ремонте регламентированы техническими условиями завода-изготовителя.

Ключевые аспекты стандартизации

Материал изготовления: чугун марки СЧ 24 ГОСТ 1412–85
Допуск дисбаланса: не более 35 г·см
Контроль веса: обязателен при установке нового маховика

Параметр	Норматив	Последствия нарушения
Диаметр	284 ± 0,5 мм	Пробуксовка сцепления
Толщина	32 ± 0,1 мм	Смещение плоскости трения
Посадочное отверстие	Ø38H7 (+0,025 мм)	Биение маховика

Замена маховика требует обязательной динамической балансировки в сборе с коленвалом и сцеплением. Использование некондиционных деталей или игнорирование процедуры балансировки сокращает ресурс двигателя на 15–20%.

Вес маховика ЗМЗ-406: отличия от УМЗ-402

Вес маховика двигателя ЗМЗ-406 составляет примерно 6,5 кг, что на 1 кг меньше по сравнению с маховиком УМЗ-402, весящим около 7,5 кг. Это снижение массы достигнуто за счет оптимизации конструкции и применения современных технологий литья.

Уменьшенный вес маховика ЗМЗ-406 способствует снижению инерционных нагрузок на коленчатый вал и повышению приемистости двигателя. Однако требует более точной балансировки сцепления для исключения вибраций на высоких оборотах.

Ключевые конструктивные отличия

Параметр	УМЗ-402	ЗМЗ-406
Вес	≈7,5 кг	≈6,5 кг
Диаметр зубчатого венца	280 мм	300 мм
Количество зубьев	129	136
Крепление к коленвалу	6 отверстий	8 отверстий
Совместимость со сцеплением	Муфта выжима 20 мм	Муфта выжима 22 мм

Основные несовместимости при замене:

Невозможна установка маховика 406 на двигатель 402 без замены коленвала и корзины сцепления
Отверстия крепления к коленвалу расположены по разной схеме
Разный вылет маховика относительно блока цилиндров

При ремонте двигателей УАЗ важно учитывать, что маховики ЗМЗ-406 и УМЗ-402 не являются взаимозаменяемыми из-за кардинальных различий в посадочных размерах и конструкции.

Диаметр зубчатого венца на маховиках 402/406

Зубчатый венец маховиков двигателей УАЗ 402 и 406 имеет стандартизированный внешний диаметр. Для обеих моделей этот параметр составляет 139 миллиметров. Данный размер обеспечивает совместимость со стартерами, применяемыми в линейке двигателей УМЗ.

Идентичность диаметра зубчатого венца подтверждает унификацию маховиков для 402-го и 406-го моторов. Это позволяет использовать одинаковые стартеры и упрощает процедуру замены деталей в рамках ремонтных работ. Количество зубьев венца также соответствует стандарту – 129 единиц для обоих типов двигателей.

Ключевые параметры зубчатого венца

Параметр	Двигатель 402	Двигатель 406
Диаметр (мм)	139	139
Количество зубьев	129	129
Модуль зацепления	1.75	1.75

Примечание: Совпадение диаметра и количества зубьев гарантирует взаимозаменяемость венцов при обслуживании. Для корректной установки необходимо соблюдать температуру нагрева детали (180-200°C) и использовать оправку для запрессовки.

Варианты крепления маховика к коленвалу УАЗ

Крепление маховика к фланцу коленчатого вала на двигателях УАЗ 402 и 406 осуществляется исключительно болтовым соединением. Конструктивно для обоих моторов используется плоский маховик, который центрируется на коленвале через прецизионный поясок (буртик) и фиксируется высокопрочными болтами. Отличия заключаются в количестве крепежных элементов, их размерах и схеме расположения.

Нарушение регламента затяжки болтов или применение неподходящего крепежа приводит к критическим последствиям: деформации посадочного фланца, разрушению резьбовых отверстий, дисбалансу и вибрациям. Обрыв болтов во время работы двигателя вызывает полное разрушение маховика и коробки передач. Требуется строгое соблюдение момента затяжки и использование только сертифицированных болтов с классом прочности не ниже 10.9.

Сравнение креплений двигателей 402 и 406

Параметр	УАЗ-402	УАЗ-406
Количество болтов	6 шт	8 шт
Диаметр резьбы	М10×1.25 мм	М12×1.25 мм
Расположение	Равномерно по окружности (шаг 60°)	Равномерно по окружности (шаг 45°)
Момент затяжки	70-85 Н·м	100-118 Н·м

Обязательные требования при установке:

Замена болтов при каждом демонтаже маховика (одноразовое использование)
Очистка резьбовых отверстий в коленвале от стружки и загрязнений
Нанесение фиксирующего состава Loctite 243 на резьбовую часть
Затяжка крест-накрест в 3 этапа: предварительная (30% момента), средняя (60%), финальная (100%)

Особенность для УАЗ-406: на поздних модификациях применяются фрезерованные болты с уменьшенной головкой, требующие специнструмента для монтажа. При установке сцепления обязательна проверка зазора между маховиком и кожухом КПП.

Способы балансировки маховика двигателя 406

Балансировка маховика двигателя ЗМЗ-406 является обязательной процедурой после его замены, ремонта (проточки поверхности под сцепление или шлифовки прилегающей плоскости) или установки нового комплекта сцепления. Несбалансированный маховик вызывает сильные вибрации, ускоренный износ коренных подшипников коленчатого вала и трансмиссии, может привести к повреждению деталей двигателя.

Основная задача балансировки – устранение статического дисбаланса, при котором центр тяжести маховика не совпадает с осью его вращения. Для двигателей ЗМЗ-406 применяются следующие основные методы балансировки маховика:

Основные методы балансировки

Сверление отверстий: Наиболее распространенный метод. С помощью специального балансировочного станка определяется "тяжелое место" маховика. Для компенсации дисбаланса в противоположном секторе (на меньшем радиусе, обычно на внутренней части обода или ступице) сверлятся одно или несколько глухих отверстий определенной глубины и диаметра, удаляя избыточный металл.
Установка балансировочных шайб: В этом случае дисбаланс компенсируется добавлением массы. Специальные балансировочные шайбы (грузики) устанавливаются под крепежные болты маховика, притягивающие его к фланцу коленчатого вала. Вес и положение шайб подбираются на станке. Этот метод требует точного подбора шайб по массе и надежной фиксации.
Снятие металла с бобышек: На некоторых маховиках (особенно литых) для балансировки предусмотрены технологические бобышки (усики, выступы) на задней стороне, обращенной к блоку цилиндров. Дисбаланс устраняется стачиванием части металла с этих бобышек фрезой или на шлифовальном станке в определенном месте, указанном балансировочным оборудованием.

Процесс балансировки всегда проводится в сборе с нажимным диском сцепления (если меняется комплект) и только на специальных динамических балансировочных станках для маховиков и сцеплений. Балансировка исключительно маховика без сцепления не гарантирует правильности результата.

Допустимый остаточный дисбаланс для маховика двигателя ЗМЗ-406 строго нормируется. Превышение этих значений недопустимо. Точные величины зависят от модели станка и методики, но обычно находятся в следующих пределах:

Тип дисбаланса	Допустимое значение
Статический дисбаланс	Не более 35-50 г*см
Момент дисбаланса	Не более 70-100 г*см²

Качественно отбалансированный маховик двигателя 406 обеспечивает плавную работу силового агрегата, отсутствие вибраций на всех режимах, максимальный ресурс коренных подшипников коленвала и элементов трансмиссии.

Признаки износа зубьев венца маховика УАЗ

Износ зубьев венца маховика двигателей УАЗ 402/406 возникает из-за механического трения при запуске, особенно при неполном сцеплении шестерни стартера с зубчатым венцом. Постепенная деформация рабочих поверхностей приводит к нарушению геометрии зубьев и снижению их высоты.

Прогрессирующий износ провоцирует ухудшение контакта между стартером и маховиком, что создает критическую нагрузку на элементы пусковой системы. Игнорирование проблемы вызывает цепную реакцию поломок смежных узлов.

Характерные симптомы износа

Металлический скрежет или треск при попытке запуска двигателя – стартерная шестерня проскальзывает по деформированным зубьям
Затрудненный проворот коленвала стартером (двигатель "схватывает" через раз или после многократных попыток)
Вибрация и удары в районе коробки передач при включении стартера
Следы сколов или заусенцев на кромках зубьев (визуально обнаруживается при демонтаже корзины сцепления)
Односторонний износ профиля зубьев – зацепление происходит только частью рабочей поверхности
Полное проскальзывание стартера без контакта с маховиком (характерный "холостой" звук вращения)

Трещины на рабочей поверхности маховика: диагностика

Обнаружение трещин на рабочей (фрикционной) поверхности маховика двигателей УАЗ 402 и 406 – критически важная задача при обслуживании или ремонте сцепления. Чугунная конструкция маховика, подверженная значительным тепловым и механическим нагрузкам (особенно при пробуксовке сцепления или резких стартах), является зоной риска образования дефектов. Эти трещины напрямую влияют на эффективность передачи крутящего момента, плавность включения сцепления и общую безопасность эксплуатации автомобиля.

Игнорирование проблемы трещин приводит к прогрессирующему разрушению поверхности, ускоренному износу ведомого диска сцепления, возникновению вибраций и биения, а в крайних случаях – к полному разрушению маховика с тяжелыми последствиями для коробки передач и трансмиссии в целом. Своевременная и точная диагностика позволяет предотвратить аварийные ситуации и дорогостоящий ремонт.

Методы выявления трещин

Диагностика состояния рабочей поверхности маховика включает несколько обязательных этапов:

Тщательная очистка поверхности: Полное удаление масляных пятен, пыли, грязи и продуктов износа сцепления с помощью специальных обезжиривающих средств. Чистая поверхность – обязательное условие для визуального осмотра.
Детальный визуальный осмотр:
- Осмотр при хорошем, ярком, направленном освещении (лучше использовать переносную лампу).
- Вращение маховика для осмотра всей поверхности.
- Поиск характерных признаков:
  - Кольцевые (концентрические) трещины: Часто возникают из-за перегрева и усталости металла, идут параллельно краю поверхности.
  - Радиальные трещины: Наиболее опасный тип. Идут от центра к краю или наоборот. Указывают на высокие напряжения и риск раскола маховика.
  - Сетка мелких трещин (паутинка): Признак локального перегрева и "отпуска" чугуна, приводит к потере твердости поверхности.
  - Цвета побежалости: Синеватые или желтоватые пятна – явный индикатор сильного перегрева в прошлом, зона повышенного риска трещинообразования.
Инструментальные методы (при наличии оборудования и серьезных подозрений):
- Магнитно-порошковый контроль (МПД/МПИ): Наиболее эффективный метод для выявления мельчайших поверхностных и подповерхностных трещин. Маховик намагничивается, на поверхность наносится магнитный порошок (сухой или в суспензии), который скапливается вдоль несплошностей.
- Проверка на биение: Хотя биение само по себе не указывает на трещины, сильное биение может быть их следствием или способствовать их развитию. Проверяется индикатором часового типа при вращении.

Тип повреждения / Состояние	Допустимо?	Действие
Мелкие кольцевые риски от трения диска	Да, если неглубокие	Проточка (шлифовка) в пределах допуска
Небольшие цвета побежалости без трещин	Осторожно, условно	Тщательный контроль, особое внимание при визуальном осмотре
Любые радиальные трещины (даже мелкие)	Нет!	Обязательная замена маховика
Глубокие кольцевые трещины	Нет!	Обязательная замена маховика
Сетка мелких трещин (паутинка)	Нет!	Обязательная замена маховика

Критерии обязательной замены маховика (402, 406): Обнаружение любых радиальных трещин, глубоких кольцевых трещин, обширной сетки трещин ("паутинки") или трещин, выходящих на посадочные отверстия под болты крепления или на ступицу. Проточка (шлифовка) поверхности возможна только при наличии неглубоких рисок и задиров без признаков трещин и в пределах максимально допустимого съема металла (указано в руководстве по ремонту). Наличие трещин любой природы – абсолютное противопоказание к проточке.

Окончательное решение о возможности шлифовки или необходимости замены принимается строго после тщательной очистки и детального визуального осмотра, а в сомнительных случаях – с применением магнитно-порошкового контроля. Не рискуйте – треснувший маховик представляет серьезную опасность.

Деформация маховика: причины и последствия

Деформация маховика двигателей УАЗ (402, 406) возникает из-за экстремальных термических и механических нагрузок. Критический перегрев при пробуксовке сцепления, резкие температурные перепады (например, при попадании воды на раскалённую поверхность) и ударные воздействия при неаккуратном монтаже или ДТП провоцируют искривление рабочей плоскости.

Неравномерная затяжка крепёжных болтов коленвала свыше регламентированного момента (более 100 Н·м) создаёт локальные напряжения в металле. Усталостные микротрещины в структуре чугуна после длительной эксплуатации также снижают устойчивость к деформациям, особенно при комбинированных нагрузках.

Ключевые последствия деформации

Искривление поверхности маховика даже на 0.2 мм вызывает:

Вибрации двигателя и трансмиссии на всех режимах работы из-за дисбаланса вращающихся масс
Пробуксовку сцепления: ведомый диск не обеспечивает равномерного прижима к маховику
Характерный стук при запуске/остановке мотора из-за осевого биения

Таблица: Сопутствующие повреждения при деформации маховика

Элемент системы	Вид повреждения
Ведомый диск сцепления	Ускоренный износ накладок, коробление
Выжимной подшипник	Разрушение обоймы из-за ударных нагрузок
Коленчатый вал	Деформация посадочного фланца

Необратимые изменения: При биении свыше 0.5 мм рихтовка бесполезна – требуется замена детали
Косвенные симптомы: Затруднённый запуск, рывки при разгоне, запах гари от сцепления

Журчание при запуске двигателя как симптом неисправности

Характерное журчание или металлический гул при запуске двигателя УАЗ с моторами 402/406 часто указывает на проблемы с маховиком. Звук возникает в момент включения стартера и напоминает трение металлических элементов друг о друга. Он особенно заметен при холодном пуске и может временно исчезать после прогрева, что затрудняет диагностику.

Основная причина – разрушение демпферного механизма двухмассового маховика, характерного для этих двигателей. Внутри узла ломаются пружины, смещаются грузы или деформируется корпус, вызывая дисбаланс. Вибрация от повреждённых деталей передаётся на коленвал и стартер, создавая акустический эффект журчания. Игнорирование симптома ведёт к полному разрушению узла и повреждению коробки передач.

Диагностика и сопутствующие признаки

Для подтверждения неисправности маховика проверьте дополнительные симптомы:

Вибрация педали сцепления при запуске или на холостых оборотах
Дребезжание под капотом при плавном увеличении оборотов до 2000 об/мин
Рывки при трогании с места из-за неравномерного вращения
Усиление гула при резком сбросе газа

Окончательный диагноз требует демонтажа КПП и визуального осмотра маховика. Критичные признаки разрушения:

Сколы или трещины на зубчатом венце
Люфт между основной и демпферной частями
Следы задиров на поверхности трения
Вытекание смазки из корпуса демпфера

Сравнение косвенных признаков:

Симптом	Повреждение маховика	Неисправность стартера
Звук при запуске	Журчание/дребезжание	Скрежет/хруст
Поведение при прогреве	Стихает	Не меняется
Вибрация на холостом ходу	Присутствует	Отсутствует

Проблемы сцепления из-за дефектов маховика

Дефекты рабочей поверхности маховика двигателей УАЗ 402 и 406 напрямую нарушают контакт между ведомым диском сцепления и маховиком. Наиболее распространённые повреждения – глубокие задиры, термические трещины ("синева") от перегрева, выработка канавок и заметное коробление плоскости. Эти дефекты препятствуют равномерному и полному прилеганию диска сцепления к маховику даже при полностью выжатом сцеплении.

Неровная или повреждённая поверхность контакта резко снижает коэффициент трения. Это приводит к неполной передаче крутящего момента от двигателя к коробке передач. Диск сцепления начинает проскальзывать относительно маховика под нагрузкой, особенно заметно при разгоне или движении в гору. Проскальзывание сопровождается характерным запахом гари от перегрева фрикционных накладок диска и ускоренным их износом.

Основные симптомы и последствия

Ключевые признаки проблем со сцеплением, вызванных дефектами маховика:

Пробуксовка сцепления: Резкий рост оборотов двигателя без пропорционального увеличения скорости автомобиля при нажатии на газ.
Вибрации при включении сцепления: Дрожь ("биение") по кузову в момент начала движения или при переключении передач из-за неравномерного контакта.
Затруднённое включение передач: Хруст или сопротивление при попытке включить скорость (особенно заднюю), вызванное неполным разъединением диска от маховика.
Снижение динамики: Ухудшение разгонных характеристик автомобиля из-за потерь мощности в узле сцепления.

Игнорирование этих симптомов быстро приводит к полному выходу из строя сцепления (ведомого диска, корзины, выжимного подшипника). Задиры и выработка на маховике выступают как абразив, ускоряя износ фрикционных накладок. Коробление или трещины требуют обязательной замены маховика, так как проточка поверхности часто невозможна из-за ограничений по минимальной толщине.

Важно: При замене сцепления на двигателях УАЗ 402/406 обязательна тщательная диагностика состояния поверхности маховика и его биения. Установка нового комплекта сцепления на деформированный или повреждённый маховик гарантированно приведет к повторному возникновению проблем и преждевременному износу деталей.

Диагностика биения поверхности маховика УАЗ 402

Проверка биения рабочей поверхности маховика двигателя УАЗ 402 проводится при вибрациях, шуме сцепления или затрудненном включении передач. Неравномерный износ ведомого диска сцепления также указывает на необходимость диагностики. Биение свыше 0,2 мм нарушает работу сцепления и ускоряет износ корзины и выжимного подшипника.

Для точного замера требуется демонтаж коробки передач и сцепления. Маховик оставляют закрепленным на коленчатом валу, предварительно убедившись в отсутствии люфтов подшипников и правильной фиксации крепежных болтов. Замеры проводят на холодном двигателе для исключения температурных погрешностей.

Порядок выполнения замеров

Индикатор часового типа с магнитной подставкой устанавливают напротив рабочей поверхности маховика. Измерительный стержень индикатора располагают строго перпендикулярно плоскости в двух зонах:

По внешнему диаметру (в месте контакта с ведомым диском)
На участке крепления корзины сцепления

Проворачивают коленвал за болт крепления шкива на 360 градусов, фиксируя показания индикатора через каждые 90°. Максимальная разница между крайними значениями является величиной биения. Допустимый параметр:

0,15 мм – для новых или проточенных маховиков
0,20 мм – предельное значение для эксплуатации

При превышении норм выполняют проточку поверхности на токарном станке с обязательной последующей балансировкой узла. Сильная деформация или трещины требуют замены маховика. Параллельно проверяют:

Состояние зубьев венца (сколы, износ)
Отсутствие задиров на посадочной плоскости коленвала
Центровку вала сцепления

Параметр	Норма	Критическое значение
Биение поверхности	≤0.15 мм	>0.20 мм
Высота зубьев венца	≥5 мм	<4 мм
Овальность отверстий под болты	Отсутствует	Видимая деформация

Важно! После проточки толщина маховика не должна быть меньше значения, указанного в технических условиях завода-изготовителя. Игнорирование биения приводит к разрушению упорного подшипника коленвала и вибрациям на высоких оборотах.

Инструменты для измерения выработки маховика

Основным инструментом для точного замера глубины выработки на рабочей поверхности маховика является микрометр или штангенциркуль с глубиномером. Замеры производятся в нескольких точках по окружности контактного кольца, уделяя особое внимание зонам с визуально заметными рисками, задирами или потемневшими участками. Минимальная глубина измеряется от исходной плоскости поверхности до дна наиболее выраженной канавки.

Для оценки биения поверхности и степени износа посадочного места под корзину сцепления применяется индикатор часового типа с магнитной стойкой. Маховик надежно фиксируется на оправке или в центрах станка, после чего индикатор последовательно устанавливается на рабочую поверхность для контакта сцепления и на посадочную плоскость для ведомого диска. Проворачивая маховик, регистрируют максимальное отклонение стрелки индикатора.

Ключевые измерительные процедуры

Глубина выработки: Микрометром/штангенциркулем в зонах максимального износа
Биение рабочей поверхности: Индикаторной стойкой при вращении маховика (допуск до 0.1 мм)
Состояние зубьев венца: Визуальный осмотр на сколы и износ шаблоном-калибром
Деформация плоскости: Поверочной плитой с щупом (зазоры не более 0.05 мм)

Параметр	Инструмент	Критическое значение
Глубина канавок	Микрометр, глубиномер	Более 0.5 мм
Осевое биение	Индикатор часового типа	Более 0.15 мм
Радиальное биение	Индикатор часового типа	Более 0.10 мм
Зазор под щуп	Поверочная плита	Более 0.08 мм

При превышении критических значений износа, особенно при наличии термических трещин ("синих" пятен перегрева), маховик подлежит обязательной замене или проточке на токарном станке с последующей балансировкой. Проточка допустима только при сохранении минимальной остаточной толщины конструкции согласно техническим требованиям завода-изготовителя.

Демонтаж маховика на двигателе УМЗ-402: пошаговая инструкция

Перед началом работ убедитесь в надежной фиксации автомобиля на подъемнике или смотровой яме, исключив самопроизвольное движение. Подготовьте необходимый инструмент: набор торцевых головок (ключ на 17 мм для болтов маховика), удлинитель, вороток, съемник ступиц или монтажную лопатку, молоток, очиститель резьбы.

Демонтаж требует предварительного снятия коробки передач и узла сцепления для доступа к маховику. Убедитесь, что коленчатый вал зафиксирован от проворачивания – это критично при откручивании крепежных болтов, затянутых с высоким моментом (137–167 Н·м).

Порядок выполнения работ

Снимите коробку передач, отсоединив все крепления, тросы и гидравлические магистрали. Демонтируйте картер сцепления и корзину сцепления.
Очистите область маховика от грязи и масла. Проверьте наличие установочных меток на маховике и коленвале (при отсутствии – нанесите их керном).
Зафиксируйте маховик от проворачивания:
- Вставьте монтажную лопатку в зубья венца, уперев её в массивную часть блока цилиндров
- Или используйте специальный фиксатор (например, УТ-16-01)
Выкрутите шесть крепежных болтов маховика (ключ 17 мм), действуя по диагонали в два этапа:
1. Ослабьте каждый болт на ¼ оборота по звездообразной схеме
2. Полностью удалите болты после равномерного ослабления
Аккуратно снимите маховик с коленвала, избегая перекоса. При прикипании:
Нанесите удары молотком через деревянную проставку по краям маховика (не по зубьям венца!)
Извлеките установочный штифт из фланца коленвала. Заглушите открытый торец вала чистой ветошью.

После демонтажа проверьте состояние зубьев венца, рабочей поверхности и отверстий под болты. Удалите остатки фиксатора резьбы с крепежных болтов и фланца коленвала с помощью металлической щетки.

Снятие маховика с двигателя ЗМЗ-406: нюансы

Перед демонтажем маховика убедитесь, что двигатель надежно зафиксирован на подставке или кронштейнах. Обязательно отсоедините аккумулятор и снимите коробку передач в сборе со сцеплением, обеспечив свободный доступ к задней части блока цилиндров. Открутите стартер, чтобы исключить помехи при извлечении детали.

Ключевой этап – фиксация маховика от проворачивания при откручивании крепежных болтов. Используйте специальный стопорный инструмент (например, ZMZ 406.01.00.000) или заклините зубчатый венец монтировкой через отверстие в картере сцепления. Болты крепления маховика к коленвалу имеют левую резьбу – откручиваются по часовой стрелке.

Последовательность работ и важные моменты

Соблюдайте строгую очередность действий:

Снимите кожух сцепления и корзину сцепления.
Пометьте взаимное положение маховика и фланца коленвала меткой краской (для сохранения балансировки при сборке).
Выкручивайте болты крест-накрест, используя динамометрический ключ с усилием 110–120 Н∙м на последующей затяжке.

Критические нюансы:

Болты подлежат обязательной замене из-за риска деформации резьбы
Проверьте поверхность прилегания сцепления на отсутствие задиров и трещин
Не допускайте падения маховика – вес превышает 8 кг

Параметр	Значение	Примечание
Момент затяжки болтов	110-120 Н∙м	Обязательна динамометрическая проверка
Тип резьбы	Левая (M12x1.25)	Откручивание по часовой стрелке
Количество болтов	6 шт	Равномерное распределение

После снятия очистите посадочный фланец коленвала от грязи и масла. Осмотрите шпоночный паз и зубья венца на предмет сколов. При установке нового маховика используйте центрирующую оправку для совмещения с ведущим валом КПП.

Сменный венец: когда требуется замена

Основным показанием для замены венца маховика на двигателях УАЗ 402 и 406 является критический износ зубьев. Он проявляется в затрудненном пуске мотора: стартер прокручивается вхолостую, слышен характерный металлический скрежет или лязг при попытке запуска. Зубья теряют правильную геометрию, становятся "слизанными" или деформированными, что мешает надежному зацеплению бендикса стартера.

Механические повреждения также требуют срочной установки нового венца. К ним относятся сколы, глубокие трещины на зубьях или посадочной поверхности, а также радиальные разрывы обода. Такие дефекты часто возникают после ударов (например, при неаккуратном монтаже) или перегрузок (заклинивание двигателя). Еще одна причина – "прихватывание" венца к маховику из-за коррозии на стыке, что исключает его ремонт без демонтажа и разрушения старой детали.

Ключевые признаки и причины износа

Видимая деформация зубьев: загибы, вмятины от ударов бендиксом.
Заклинивание стартера: бендикс не выходит из зацепления из-за поврежденных зубцов.
Термическое воздействие: посинение металла от перегрева при длительных пусках.
Естественный износ: истончение зубьев после многократных срабатываний стартера.

Симптом	Последствие	Решение
Скрежет при запуске	Проскальзывание бендикса	Немедленная замена
Одиночные сколы зубьев	Риск разрушения соседних зубцов	Замена (ремонт нецелесообразен)
Коррозия посадочного пояса	Ослабление посадки, биение венца	Замена с очисткой маховика

Важно: При установке нового венца обязателен его нагрев до 150-200°C для обеспечения плотной посадки на маховик. Запрещается монтаж ударными методами – это ведет к деформации и нарушению соосности.

Технология запрессовки нового венца на маховик

Подготовка начинается с тщательной очистки посадочного места на маховике от загрязнений, окалины и следов коррозии. Поверхность обрабатывается мелкозернистой наждачной бумагой до металлического блеска, затем обезжиривается растворителем. Новый венец прогревается в муфельной печи до температуры 180-200°C для теплового расширения.

Маховик фиксируется на прессовой плите с помощью струбцин, обеспечивая строго горизонтальное положение. Контроль температуры венца осуществляется пирометром – перегрев свыше 220°C недопустим из-за риска изменения структуры стали. После достижения требуемого нагрева венец немедленно снимается щипцами для термообработки.

Этапы запрессовки

Нагретый венец совмещается с маховиком по посадочному бурту с соблюдением ориентации зубьев (метка должна совпадать с положением ВМТ)
Равномерным усилием производится запрессовка с помощью гидравлического пресса через оправку, распределяющую нагрузку по всей окружности
При отсутствии пресса используется молоток с бойком из цветного металла через подкладную шайбу с чередованием точек удара каждые 90°

Критические требования:

Осевая перекос запрессованного венца не должен превышать 0,1 мм
Температурный перепад между венцом и маховиком при посадке – не более 80°C
Полное прилегание по всей поверхности контакта без зазоров

Параметр	Значение
Температура нагрева	180-200°C
Посадочный натяг	0,3-0,5 мм
Скорость охлаждения	Естественная на воздухе

После остывания проверяется биение венца индикаторным нутромером – допустимое значение 0,15 мм у торца зубчатого венца. Финишная операция – нанесение консервационной смазки на зубья для предотвращения коррозии при хранении.

Обработка привалочной плоскости маховика на станке

Обработка привалочной плоскости маховика двигателей УАЗ 402/406 выполняется на токарно-расточных или специализированных фрезерных станках при наличии биения поверхности или критичного износа. Основная цель операции – восстановление геометрической точности плоскости сопряжения с корзиной сцепления и задним сальником коленчатого вала. Допустимый уровень снятия металла строго нормируется: максимальная глубина резания не должна превышать 0.5-0.7 мм во избежание нарушения балансировки и прочностных характеристик детали.

Технологический процесс требует фиксации маховика через центральное отверстие на оправке станка с использованием прецизионных конусных втулок для совмещения оси вращения заготовки с осью шпинделя. Обязательным этапом предварительной подготовки является тщательная очистка поверхности от загрязнений и контроль биения тыльной стороны (прилегающей к коленвалу) в 4-х точках индикатором часового типа. Превышение допустимого отклонения (более 0.05 мм) требует правки посадочного места перед чистовой обработкой.

Ключевые этапы и параметры обработки

Работы проводятся в следующей последовательности:

Базирование: Установка маховика на оправку с прижимом через фланец, проверка соосности (допуск ±0.01 мм).
Черновая обработка: Снятие основного слоя металла резцом с пластинами Т15К6 на скорости 120-150 м/мин при подаче 0.1-0.15 мм/об.
Чистовая обработка: Финишный проход мелкорежущим инструментом (подача 0.05 мм/об) для достижения шероховатости Ra 1.25-2.5 мкм.
Контроль: Проверка плоскостности щупом (допуск 0.03 мм) и биения индикатором (макс. 0.04 мм на диаметре 200 мм).

Критические требования к результату:

Параллельность обработанной плоскости к поверхности крепления к коленвалу (допуск 0.05 мм)
Отсутствие видимых рисок, задиров или термоповреждений
Сохранение заводской маркировки балансировочных меток

Параметр	Допустимое значение
Биение плоскости	≤ 0.04 мм
Шероховатость	Ra ≤ 2.5 мкм
Снижение высоты зубьев венца	Не допускается
Макс. толщина снятия	0.7 мм

После обработки обязательна продувка посадочных отверстий сжатым воздухом и антикоррозийная обработка плоскости консервирующей смазкой. Установка маховика на двигатель без последующей балансировки узла "коленвал-маховик-сцепление" категорически запрещена.

Проточка поверхности маховика: допустимые нормы

Проточка (шлифовка) фрикционной поверхности маховика УАЗ с двигателями 402/406 выполняется для устранения выработки, задиров, тепловых пятен и биения. Эта операция восстанавливает геометрию и шероховатость контактной плоскости, обеспечивая правильный прижим ведомого диска сцепления и предотвращая вибрации при работе.

При обработке критически важно соблюдать предельно допустимую глубину съёма металла. Превышение установленных норм ведёт к уменьшению расчётной толщины корпуса маховика, снижению его прочности, тепловой ёмкости и риску разрушения под нагрузкой из-за критического снижения жёсткости конструкции.

Допустимые параметры обработки

Максимальная глубина проточки: Не более 1.0 мм от первоначального размера. Суммарный съём за весь срок службы маховика не должен превышать этот лимит.
Биение поверхности: После проточки радиальное биение рабочей плоскости относительно оси коленвала должно составлять не более 0.05-0.08 мм (проверяется индикатором на СТО).
Шероховатость поверхности: Достигается финишным шлифованием. Параметр Ra (среднее арифметическое отклонение профиля) должен быть в пределах Ra 0.8 - 1.6 мкм для равномерного контакта с диском сцепления.

Контроль остаточной толщины: Измерение расстояния от дна канавок под первичный вал КПП до обработанной поверхности является обязательным. Если толщина стенки в этом месте становится менее 14.5-15.0 мм (оригинал ~16.0 мм), маховик подлежит замене из-за риска трещин и поломки.

Параметр	Норма для 402/406	Критическое значение
Глубина проточки (суммарно)	≤ 1.0 мм	> 1.0 мм
Минимальная толщина стенки у канавок КПП	≥ 15.0 мм	< 14.5 мм
Биение поверхности	≤ 0.08 мм	> 0.1 мм

Важно: После каждой проточки маховик требует динамической балансировки в сборе с коленчатым валом и сцеплением. Несбалансированный узел вызывает вибрации, ускоряющие износ коренных подшипников и трансмиссии. При глубоких повреждениях (сколы, трещины) или достижении минимальной толщины проточка недопустима – деталь заменяется.

Установка маховика на коленвал: момент затяжки

Ключевым этапом сборки силового агрегата является правильная фиксация маховика на фланце коленчатого вала. Нарушение регламента затяжки крепежных болтов приводит к критическим последствиям: деформации посадочной поверхности, биению маховика, ускоренному износу коренного подшипника КПП и даже разрушению коленвала.

Для двигателей УАЗ моделей 402 и 406 применяются специальные болты с классом прочности не ниже 10.9. Перед установкой их резьбовую часть и торцевые поверхности под головками необходимо очистить от загрязнений и обезжирить, а посадочные отверстия во фланце коленвала – продуть сжатым воздухом. Обязательна смазка резьбы и опорных поверхностей головок болтов моторным маслом.

Порядок затяжки и требуемое усилие

Болты маховика затягиваются в два этапа с соблюдением строгой последовательности (крестообразной схемы) для равномерного прилегания:

Предварительная затяжка: 40-50 Н·м.
Окончательная затяжка: 100-110 Н·м (для обоих типов двигателей 402 и 406).

Важные требования:

Использовать только динамометрический ключ с проверенной точностью.
Не допускать применения ударных инструментов (пневмогайковертов).
Запрещено повторное использование старых болтов – только новые оригинальные изделия.
Проверить соосность маховика после затяжки индикаторным нутромером (допустимое биение – не более 0,08 мм).

Порядок затяжки болтов крепления маховика

Соблюдение регламентированной последовательности затяжки болтов маховика критически важно для обеспечения равномерного распределения нагрузки на коленчатый вал и предотвращения биений. Нарушение порядка приводит к деформации посадочных поверхностей и дисбалансу узла.

Игнорирование правил вызывает вибрации, ускоренный износ коренных подшипников и разрушение сцепления. Для двигателей УАЗ 402 и 406 используется единая схема затяжки шести крепежных элементов в три этапа с контролем момента.

Схема и параметры затяжки

Расположите болты условно по окружности маховика и пронумеруйте их от 1 до 6 последовательно по часовой стрелке. Применяйте диагонально-парный метод:

Затяните все болты предварительно с моментом 40-50 Н·м
Окончательно затяните в строгой последовательности:
- Шаг 1: Болт №1
- Шаг 2: Болт №4 (противоположный 1)
- Шаг 3: Болт №2
- Шаг 4: Болт №5 (противоположный 2)
- Шаг 5: Болт №3
- Шаг 6: Болт №6 (противоположный 3)
Повторите окончательную затяжку в той же последовательности с номинальным моментом 100-110 Н·м

Этап затяжки	Момент (Н·м)	Требуемый инструмент
Предварительная	40-50	Динамический ключ
Окончательная (первый проход)	100-110	Динамометрический ключ
Окончательная (повторный проход)	100-110	Динамометрический ключ

Обязательно очистите резьбовые отверстия коленвала от остатков масла и стружки перед установкой болтов. Контролируйте момент на сухих болтах, исключая применение смазки.

Обрывы шпилек маховика: причины и устранение

Обрыв шпилек крепления маховика на двигателях УАЗ 402/406 – критическая неисправность, приводящая к потере передачи крутящего момента на трансмиссию и риску повреждения картера сцепления. Чаще всего страдают шпильки в нижней части маховика, испытывающие максимальные нагрузки при трогании и переключении передач.

Игнорирование первых признаков (металлический стук при сбросе газа, вибрация, подтекание масла в районе стыка КПП и двигателя) ведет к полному отрыву маховика с деформацией валов и разрушением корпусных деталей. Требует немедленной остановки двигателя при обнаружении симптомов.

Основные причины обрывов

Неравномерная затяжка: Превышение момента или перекос при установке (особенно после замены сцепления).
Усталость металла: Микротрещины в шпильках из-за длительных вибрационных нагрузок и циклов "нагрузка-разгрузка".
Коррозия и повреждение резьбы: Ослабление посадки, концентрация напряжений в ржавых или сорванных витках.
Дисбаланс узла: Неотбалансированный маховик или коленвал создает вибрации, разрушающие шпильки.
Некачественные запчасти: Использование шпилек низкой прочности (несоответствие классу 10.9 или 12.9).

Процедура устранения

Демонтаж: Снять КПП, корзину сцепления и маховик. Тщательно очистить посадочную плоскость на коленвале.
Удаление обломков: Вывернуть остатки шпилек из фланца коленвала экстрактором или сваркой гайки. Прогнать метчиком резьбовые отверстия (М10x1.25).
Дефектовка: Проверить коленвал на биение, маховик – на трещины и выработку. При сомнениях заменить.
Установка новых шпилек:
- Использовать только оригинальные шпильки УАЗ или аналоги класса прочности 12.9.
- Нанести на резьбу фиксатор (Loctite 243) и ввернуть шпильки в коленвал до упора руками.
Монтаж маховика:
- Установить маховик, наживить гайки (шайбы обязательны).
- Затягивать крест-накрест динамометрическим ключом в 3 этапа: 40 Нм → 70 Нм → 90-95 Нм.
Контроль: Проверить балансировку узла (рекомендуется на СТО), собрать сцепление и КПП.

Профилактическая мера	Эффект
Регламентная протяжка (каждые 15-20 тыс. км)	Компенсация ослабления из-за вибраций
Замена шпилек при снятии маховика	Исключение усталостного разрушения
Применение анкерных шпилек	Повышение надежности соединения

Локализация смазки на маховике перед сборкой

Нанесение смазочных материалов на маховик требует строгого контроля зон обработки. Попадание масла или консистентной смазки на рабочую поверхность трения (привалочную плоскость под ведомый диск сцепления) недопустимо. Это приведет к пробуксовке сцепления, снижению коэффициента трения и ускоренному износу фрикционных накладок.

Смазка применяется исключительно в нерабочих зонах для предотвращения коррозии и обеспечения правильного монтажа компонентов. Ключевыми участками обработки являются посадочное отверстие под опорный подшипник первичного вала коробки передач и контактные поверхности крепежных элементов (болтов коленвала). Требуется минимальное количество смазки, исключающее ее выдавливание при затяжке.

Зона маховика	Тип смазки	Требования
Рабочая поверхность (под диск сцепления)	Запрещено	Должна быть абсолютно сухой и чистой
Отверстие под подшипник КПП	Консистентная (Литол-24)	Тонкий равномерный слой
Болты крепления	Медная паста/моторное масло	Только резьба и торцы головок

Оригинальные каталожные номера маховиков УМЗ-402

Для двигателя УМЗ-402 применяется оригинальный маховик с каталожным номером 402-1005010. Этот компонент рассчитан на работу со стандартным сцеплением (24 шлица, диаметр 280 мм) и совместим с базовыми модификациями УАЗ.

Маховик поставляется без зубчатого венца стартера – венец (402-1005035) приобретается отдельно. При замене необходимо соблюдать балансировку узла и проверять состояние рабочей поверхности.

Сравнение с маховиком УМЗ-406

Модель двигателя	Каталожный номер маховика	Количество шлицев	Особенности
УМЗ-402	402-1005010	24	Под сцепление 280 мм
УМЗ-406	406-1005010	24	Не взаимозаменяем с УМЗ-402

Важно: Для УМЗ-402 также встречается модификация 402-1005010-20 под сцепление ГАЗ-24 (20 шлицев, 300 мм), но она не является штатной для УАЗ.

Артикулы маховиков для двигателя ЗМЗ-406

Для двигателя ЗМЗ-406 применяются маховики с разными артикулами в зависимости от производителя и модификации. Оригинальный вариант от завода-изготовителя имеет собственный номер, но существуют и совместимые аналоги от сторонних брендов.

При выборе учитывайте тип трансмиссии (механика или автомат), так как конструкции маховиков для них различаются. Все представленные артикулы соответствуют посадочным размерам и характеристикам двигателя ЗМЗ-406.

Основные артикулы маховиков

Производитель	Артикул	Примечание
ЗМЗ (оригинал)	406.1005110	Базовый номер для механики
Valeo	826671	Двухмассовый вариант
SACHS	1800010020	Аналог оригинального
LUK	415003110	Для механических КПП
КЗТА	406-1005110	Российский аналог

Важно: Артикул 406.1005110 является основным для стандартных версий. Для тюнинга или замены двухмассовых узлов используйте специализированные каталоги.

Бренды-производители маховиков для УАЗ (TOPRan, KRAFT)

Маховики для двигателей УАЗ 402 и 406 являются критически важным элементом трансмиссии, влияющим на плавность запуска мотора, передачу крутящего момента и балансировку коленвала. Выбор надежного производителя напрямую определяет долговечность узла и стабильность работы силового агрегата в условиях бездорожья.

Среди ассортимента запчастей для УАЗ выделяются два распространенных бренда: немецкий TOPran и российский KRAFT. Оба предлагают решения для двигателей 402 и 406, но отличаются технологиями производства, материалами и ценовой политикой.

Сравнительный анализ TOPran и KRAFT

Критерий	TOPRan	KRAFT
Ценовой сегмент	Бюджетный	Средний
Материал венца	Сталь 40Х с индукционной закалкой	Легированная сталь 35ХГСА с объемной закалкой
Обработка поверхности	Шлифовка рабочей плоскости	Термохимическое упрочнение + финишная шлифовка
Балансировка	Статическая	Динамическая в двух плоскостях
Совместимость с ДВС	402, 406 (уточнять модификацию)	402, 406 (включая тюнинговые версии)

TOPRan фокусируется на оптимальном соотношении цены и функциональности. Продукция соответствует стандартным требованиям для штатной эксплуатации УАЗ, но может уступать в ресурсе при экстремальных нагрузках. Преимущества: доступность, широкое присутствие в рознице.

KRAFT делает акцент на повышенной износостойкости. Использование улучшенных сплавов и многоступенчатой термообработки обеспечивает устойчивость к задирам и деформациям. Ключевые особенности:

Усиленные крепежные отверстия
Полировка зубьев венца для снижения шума
Антикоррозийное фосфатирование

Весовая категория облегченных маховиков для двигателя УАЗ 406

Стандартный маховик двигателя УАЗ 406 имеет массу 9,2-9,5 кг в сборе с венцом. Облегченные версии разрабатываются для снижения инерции вращающихся масс, что улучшает приемистость двигателя. Весовое уменьшение достигается фрезеровкой излишнего металла с периферийной части и оптимизацией конструкции.

При модернизации критично сохранить прочностные характеристики и точность балансировки. Облегченные маховики для 406-го двигателя выпускаются в двух основных весовых категориях: умеренное облегчение (7,5-8 кг) и спортивное облегчение (6-7 кг). Разница в весе напрямую влияет на характер работы двигателя.

Сравнительные характеристики

Тип маховика	Вес (кг)	Снижение массы	Особенности работы
Стандартный	9.2-9.5	-	Плавный холостой ход, стабильность на низких оборотах
Умеренно облегченный	7.5-8.0	15-18%	Улучшенная динамика разгона, незначительное снижение инерции
Спортивный	6.0-7.0	25-35%	Резкий отклик на газ, требует повышенных оборотов при старте

Ключевые аспекты применения:

Облегченные маховики требуют точной балансировки в сборе с коленвалом
Снижение веса ниже 6 кг критично для ресурса детали и вибронагруженности
Спортивные версии сокращают время разгона на 0,3-0,5 сек до 100 км/ч

Для эксплуатации в городском цикле оптимальны маховики весом 7-8 кг. Экстремальное облегчение оправдано только для спортивных модификаций с доработанной КПП и повышенными рабочими оборотами двигателя.

Преимущества и риски установки облегченного маховика

Облегченный маховик уменьшает вращательную массу двигателя, что напрямую влияет на инерционность коленчатого вала. Это позволяет мотору быстрее набирать и сбрасывать обороты, улучшая отзывчивость педали газа и динамику разгона.

Снижение веса достигается за счет удаления материала с наружной части маховика или применения облегченных сплавов. Однако такая модификация требует тщательного балансирования и совместимости со штатным сцеплением, особенно на двигателях 402 и 406, где критична геометрия посадочных поверхностей.

Преимущества облегченного маховика

Улучшенная динамика: двигатель быстрее раскручивается, сокращается время разгона
Повышенная отзывчивость: мгновенная реакция на нажатие акселератора
Снижение нагрузки: уменьшение инерции снижает износ коробки передач
Оптимизация переключений: синхронизация передач происходит быстрее и точнее

Потенциальные риски

Вибрации: ошибки балансировки вызывают тряску на холостом ходу
Сложность старта: уменьшенная инерция требует более точной работы сцеплением при трогании
Перегрев: недостаточная теплоемкость может привести к перегреву в пробках
Совместимость: риск несоосности с валом КПП или корзиной сцепления

Критерий	Штатный маховик	Облегченный маховик
Вес (двигатель 402)	7.8-8.2 кг	4.5-5.5 кг
Инерция	Высокая	Сниженная на 35-40%
Ресурс сцепления	Стандартный	Может сокращаться

Важно: для двигателей 402 и 406 критичен выбор маховика с правильным расположением зубьев венца и посадочными диаметрами. Несоответствие параметров приводит к поломке стартера или разрушению подшипников КПП.

Установка требует профессиональной балансировки в сборе с коленвалом и замены крепежных болтов на усиленные. Пренебрежение этими правилами увеличивает риск выхода из строя коренных подшипников.

Эксплуатация на тюнингованных двигателях: требования к маховикам

При форсировании двигателей УАЗ (402, 406) маховик испытывает критические нагрузки из-за возросшей мощности, крутящего момента и высоких оборотов. Стандартный узел часто не рассчитан на такие условия, что приводит к деформациям, ускоренному износу или разрушению зубчатого венца. Требуется модернизация с применением специализированных решений.

Ключевым параметром становится балансировка: увеличенные обороты (свыше 6000 об/мин) усиливают вибрации от малейшего дисбаланса, губительные для коренных подшипников коленвала. Обязательна индивидуальная балансировка маховика совместно с коленчатым валом и сцеплением после установки.

Основные требования к маховикам для тюнинга

Материал и конструкция: Использование кованой стали вместо литого чугуна для повышения прочности и устойчивости к ударным нагрузкам. Облегченные модели должны сохранять жесткость.
Вес: Оптимизация массы для конкретных задач:
- Облегченные (до 30% легче штатных): Улучшают приемистость, но требуют точных оборотов при старте.
- Утяжеленные: Поддерживают инерцию на низких оборотах для внедорожного тюнинга.
Зубчатый венец: Закалка высокочастотными токами или замена на биметаллические венцы для исключения сколов зубьев при частых запусках.
Термообработка: Повышенная термостойкость поверхности трения для работы с керамическими/металлокерамическими сцеплениями.

Параметр	Стандартный маховик	Требования для тюнинга
Макс. рабочие обороты	5000-5500 об/мин	6500-7500 об/мин
Допустимая мощность	До 120 л.с.	140+ л.с.
Балансировка	Заводская групповая	Индивидуальная с коленвалом
Крепежные отверстия	Стандартные	Усиленные (зенкованные под бурты болтов)

Обязательна проверка геометрии посадочной поверхности под сцепление после установки на коленвал. Перекос даже в 0.05 мм вызывает пробуксовки и перегрев. Для двигателей с резко возросшим крутящим моментом (например, с турбонаддувом) рекомендуется установка демпферных маховиков двухмассового типа, гасящих крутильные колебания.

Проверка состояния маховика при замене сцепления на двигателях УАЗ 402, 406

После демонтажа коробки передач и снятия ведомого диска сцепления маховик становится доступен для визуального и тактильного контроля. Очистите рабочую поверхность от пыли и остатков фрикционных материалов с помощью металлической щетки или ветоши, избегая абразивов, способных оставить царапины.

Внимательно осмотрите плоскость контакта с диском сцепления на предмет критичных дефектов. Ключевыми объектами для анализа являются равномерность износа, наличие задиров, термических повреждений и трещин. Особое внимание уделите состоянию зубчатого венца, обеспечивающего зацепление со стартером.

Критерии оценки и допустимые повреждения

Используйте линейку и щуп для проверки биения и плоскостности поверхности. Допустимое биение не должно превышать 0.1 мм при измерении у края маховика. При выявлении следующих дефектов обязательна замена или восстановление детали:

Глубокие кольцевые риски (глубиной более 0.5 мм), нарушающие прилегание диска
Локальные оплавления или "синие" пятна – признаки перегрева
Радиальные или концентрические трещины любой длины
Сколы более 30% площади зуба венца или повреждение 3+ смежных зубьев

При незначительных дефектах (мелкие царапины, локальные потертости) выполните проточку поверхности на токарном станке. Максимально допустимый съем металла – 0.3 мм от номинальной толщины. После механической обработки обязательно удалите металлическую стружку из технологических отверстий.

Параметр	Норма для УАЗ 402/406	Предельное значение
Толщина рабочей поверхности	26.0 мм	25.7 мм (после шлифовки)
Биение посадочного отверстия	0.02 мм	0.05 мм
Высота зуба венца	8.5 мм	не менее 7.0 мм

Проверьте крепежные отверстия под болты сцепления – резьба должна быть чистой, без задиров. Перед установкой нового сцепления обезжирьте контактную поверхность маховика уайт-спиритом. Монтаж производите с применением центрирующей оправки для обеспечения соосности.

Совместимость маховиков УМЗ-402 и ЗМЗ-406

Маховики двигателей УМЗ-402 и ЗМЗ-406 конструктивно несовместимы из-за различий в посадочных размерах и схеме крепления. Основное отличие заключается в диаметре центрального отверстия: у УМЗ-402 оно составляет 32 мм, тогда как у ЗМЗ-406 – 38 мм. Это исключает прямую установку без механической обработки.

Дополнительные различия включают количество зубьев венца (139 у УМЗ-402 против 144 у ЗМЗ-406), шаг крепежных болтов (Ø12 мм на 402-м против Ø14 мм на 406-м), а также разную толщину корпуса. Взаимная замена возможна только при комплексной переработке: расточке отверстия под коленвал, замене венца и адаптации крепежных элементов.

Ключевые отличия

Параметр	УМЗ-402	ЗМЗ-406
Диаметр цент. отверстия	32 мм	38 мм
Кол-во зубьев венца	139	144
Диаметр крепежных болтов	12 мм	14 мм
Толщина корпуса	28 мм	32 мм

Важные нюансы при попытке адаптации:

Расточка отверстия УМЗ-402 до 38 мм ослабляет конструкцию
Требуется замена стартера из-за разного количества зубьев
Корректировка вылета сцепления относительно корзины

При установке маховика ЗМЗ-406 на УМЗ-402 необходимо также учитывать разницу в массе (на 1.8 кг тяжелее), что влияет на инерционность и нагрузку на коленчатый вал. Практика показывает, что целесообразность такой замены оправдана только при комплексной модернизации двигателя.

Адаптация коробки передач к типу маховика

Критичным параметром при адаптации КПП к маховикам двигателей УАЗ 402 и 406 является диаметр и количество зубьев венца. Двигатель 402 комплектуется маховиком с 129 зубьями и посадочным диаметром под сцепление 200 мм, тогда как на 406 двигателе используется маховик со 142 зубьями и увеличенным диаметром 215 мм. Эта разница напрямую влияет на совместимость со стартером и корзиной сцепления.

При установке КПП необходимо согласовать три ключевых элемента: вылет корзины сцепления относительно плоскости маховика, диаметр нажимного диска и расположение крепежных отверстий. Например, коробки передач от моделей с двигателем 402 не совместимы с маховиком 406 без замены всего сцепляющего узла и стартера из-за несовпадения геометрии и шага зубьев.

Алгоритм замены

Определение типа маховика
- 402 двигатель: 129 зубьев, Ø200 мм
- 406 двигатель: 142 зубья, Ø215 мм
Подбор компонентов
- Для 402: стартер 35.3708, корзина сцепления Ø200 мм
- Для 406: стартер 4212.3708, корзина Ø215 мм
Контроль вылета корзины
- Допустимое отклонение: ±0.3 мм от плоскости маховика
- Корректировка проставками при несоответствии

Параметр	Маховик 402	Маховик 406
Диаметр венца	284 мм	312 мм
Модели КПП	УАЗ-452, ГАЗ-69	УАЗ Патриот, Хантер
Совместимость со стартерами	Только 129-зубые	Только 142-зубые

Важно: При переходе с 402 на 406 двигатель обязательна замена маховика в сборе со сцеплением и стартером. Обратная установка 402 маховика на 406 двигатель невозможна из-за различий в креплении к коленвалу. Межосевое расстояние отверстий под корзину у обоих типов идентично (Ø136 мм), что позволяет использовать одинаковые ведомые диски при замене корзины.

Выбор диска сцепления для конкретного маховика

При подборе диска сцепления для маховиков двигателей УАЗ 402 или 406 критически важно учитывать конструктивные особенности самого маховика. Ключевыми параметрами являются диаметр посадочной поверхности, количество и расположение крепежных отверстий под болты корзины, а также тип рабочей поверхности (сплошная или демпферная). Несоответствие любого из этих параметров приведет к невозможности монтажа или некорректной работе узла.

Игнорирование специфики маховика чревато серьезными последствиями: биением сцепления, пробуксовкой, преждевременным износом фрикционных накладок и повреждением первичного вала КПП. Для двигателей 402 и 406 существуют как оригинальные решения от УАЗ, так и адаптированные аналоги сторонних производителей, но их совместимость требует строгой проверки по техническим каталогам.

Критерии выбора диска сцепления

Основные характеристики для сопоставления:

Диаметр диска: 215 мм для 402-го двигателя, 228 мм для 406-го (стандартные значения)
Количество зубьев на шлицах ступицы: 21 зуб для обоих типов
Диаметр шлицевого соединения: Ø23.8 мм
Конфигурация демпферных пружин:
- Двигатель 402: 6 оконных пружин
- Двигатель 406: 8 лепестковых пружин

Таблица совместимости

Параметр	Двигатель 402	Двигатель 406
Рекомендуемый диск	SAKAE EXEDY 2150	VALEO 826648
Альтернатива	LUK 415 0151 10	SACHS 3000 601 016
Кол-во крепежных отверстий	6	6

Обязательные действия перед установкой: Визуально убедиться в отсутствии сколов на маховике, проверить выработку рабочей поверхности штангенциркулем (допустимый максимум – 0.3 мм), очистить посадочные места от загрязнений. При использовании неоригинального диска провести пробную стыковку с маховиком без установки корзины.

Сверьте каталожный номер маховика с таблицами совместимости производителя сцепления
Измерьте глубину посадочного гнезда под выжимной подшипник
Уточните тип корзины (нажимного диска) – она должна соответствовать одновременно и диску, и маховику

Влияние люфта маховика на ресурс ДВС

Люфт маховика в двигателях УАЗ 402/406 возникает из-за износа демпферного механизма двухмассовой конструкции или повреждения креплений в одномассовом варианте. Эта неисправность приводит к ударным нагрузкам на коленчатый вал, нарушая балансировку вращающихся элементов силового агрегата.

Вибрации через коленвал передаются на коренные подшипники и шатунные вкладыши, вызывая их ускоренный износ и локальный перегрев. Параллельно возрастает нагрузка на сальники коленвала, провоцируя течи масла, что снижает эффективность смазки трущихся пар и повышает риск задиров.

Критические последствия для двигателя

Основные деструктивные факторы:

Разрушение вкладышей коленвала из-за ударных нагрузок
Деформация постелей коленчатого вала в блоке цилиндров
Ускоренный износ шестерен ГРМ и цепи привода

Дополнительные риски возникают в трансмиссии: люфт провоцирует преждевременный износ сцепления, повреждение первичного вала КПП и подшипников корзины. При экстремальных биениях возможен раскол маховика с катастрофическими последствиями для картера двигателя.

Величина люфта	Последствия для ДВС
До 0,3 мм	Допустимый износ без существенного влияния
0,3-0,8 мм	Ускоренный износ вкладышей, вибрации
Свыше 0,8 мм	Риск разрушения коленвала и блока цилиндров

Для сохранения ресурса двигателя критически важно своевременно диагностировать биение маховика (проверяется индикатором при демонтированном сцеплении) и устранять превышение допустимого люфта 0,3 мм для двухмассовых конструкций. Игнорирование проблемы сокращает моторесурс УАЗ 402/406 на 40-60% даже при исправной системе смазки.

Шлифовка поверхности контакта маховика УАЗ без коррекции коробки передач

Поверхность контакта маховика двигателей 402/406 подвержена выработке и термическим деформациям при длительной эксплуатации. Образование задиров, рихтовка или неравномерный износ приводят к вибрациям, пробуксовкам сцепления и ускоренному износу диска. Шлифовка восстанавливает геометрию без замены детали.

Ключевым условием является сохранение исходной толщины маховика после обработки. Превышение допустимого съёма металла (не более 0.3-0.5 мм суммарно за весь срок службы) смещает положение корзины сцепления относительно выжимного подшипника. Это потребует сложной регулировки или замены элементов КПП для компенсации изменений.

Порядок выполнения работ

Критические требования:

Контроль биения посадочной плоскости до/после обработки (макс. 0.05 мм)
Соблюдение угла конусности поверхности (обычно 6-9° для УАЗ)
Обеспечение шероховатости Ra ≤ 1.25 мкм
Запрет на выравнивание методом фрезерования – только шлифовка

Технологические этапы:

Демонтаж коробки передач и сцепления
Фиксация маховика на оправке станка через центральное отверстие
Черновая обработка абразивом 40-60 мкм до устранения дефектов
Чистовая шлифовка зерном 20-25 мкм с подачей СОЖ
Контроль толщины микрометром в 6 точках по окружности
Проверка плоскостности щупом 0.03 мм

Параметр	Допустимое значение	Инструмент контроля
Толщина маховика	±0.1 мм от номинала	Микрометр
Биение поверхности	≤ 0.05 мм	Индикатор на стойке
Шероховатость	Ra ≤ 1.25 мкм	Профилометр

Важно: При установке маховика обязательна замена крепежных болтов и точная затяжка с контролем момента (98-118 Н·м для 402/406). Применение старого крепежа вызывает дисбаланс и разрушение коленвала.

Контрольная проверка геометрии после установки маховика

После монтажа маховика на двигатели УАЗ 402 и 406 обязательна проверка его геометрического положения относительно оси коленчатого вала. Пренебрежение этим этапом приводит к вибрациям, ускоренному износу коренного подшипника и повреждению заднего сальника коленвала. Контроль выполняют на закрепленном в сборе двигателе перед установкой сцепления.

Основные параметры для проверки – радиальное и торцевое биение рабочей поверхности маховика. Для измерений используют индикатор часового типа с магнитной стойкой, фиксируемой на картере двигателя. Дополнительно контролируют зазор между маховиком и кромкой заднего сальника коленвала.

Порядок выполнения проверки

Зафиксируйте индикатор так, чтобы его ножка касалась торцевой поверхности маховика (зоны контакта с ведомым диском сцепления) на расстоянии 10-15 мм от края
Поворачивайте коленвал за болт крепления на 360°, отслеживая показания индикатора. Максимальное отклонение – торцевое биение
Переставьте ножку индикатора на наружную цилиндрическую часть маховика. Повторите замер при полном обороте вала для определения радиального биения
Щупом проверьте равномерность зазора между маховиком и кромкой сальника коленвала по всей окружности

Допустимые значения для двигателей УАЗ:

Торцевое биение	Не более 0,1 мм
Радиальное биение	Не более 0,15 мм
Зазор с сальником	0,7-1,2 мм

При превышении допустимых биений снимите маховик для проверки деформаций и состояния посадочного места на коленвале. Обязательно проконтролируйте чистоту и ровность привалочных поверхностей, отсутствие забоин на зубчатом венце. Повторную установку выполняйте с очисткой штифтов и болтов крепления.

Проблемы при установке маховика от других моделей двигателей

Установка маховика, не предназначенного для двигателей УАЗ 402 или 406, неизбежно приводит к критическим несоответствиям конструкции. Основная сложность заключается в различии посадочных параметров: диаметр центрального отверстия, количество и шаг крепежных болтов, высота венца или вылет относительно коленчатого вала. Даже визуально похожие детали от двигателей ГАЗ или иномарок имеют уникальные геометрические характеристики.

Неправильная установка провоцирует дисбаланс вращающихся масс, что вызывает разрушительные вибрации. Это затрагивает не только коленвал и подшипники, но и трансмиссию – корзина сцепления и первичный вал КПП испытывают перекос. В долгосрочной перспективе это гарантирует ускоренный износ сальников, поломку шатунных вкладышей или повреждение шестерен стартера.

Ключевые риски при несовместимом маховике

Механическое заклинивание – венец маховика цепляет стартер или кожух сцепления
Нарушение работы сцепления – несовпадение точек контакта выжимного подшипника
Ошибка датчика положения коленвала – некорректный зазор между метками и датчиком

Попытка адаптации (расточка отверстий, проточка поверхности) лишь частично решает проблему геометрии, но не устраняет дисбаланс. Весовые характеристики заводского маховика рассчитаны под конкретную инерцию двигателя, а их нарушение ведет к резонансным колебаниям на определенных оборотах.

Параметр	Двигатель 402/406	Риск при замене
Диаметр посадки	98 мм	Биение коленвала > 0,5 мм
Крепежные болты	6 шт, шаг 100°	Срыв резьбы, деформация фланца
Толщина юбки	32,5 мм	Затрудненный ход сцепления

Возврат старого маховика: аспекты восстановления

Восстановление маховика двигателя УАЗ (модели 402, 406) требует тщательной диагностики исходного состояния детали. Критически оценивается степень износа рабочей поверхности контакта со сцеплением, целостность зубьев венца, наличие трещин или глубоких задиров на поверхности, а также биение детали. При обнаружении необратимых дефектов, таких как сквозные трещины или критическая деформация, восстановление признается невозможным.

Основные восстановительные операции включают механическую обработку поверхности под сцепление на токарном станке для устранения выработки и задиров. Проточка требует высокой точности: допустимый съем металла ограничен (обычно не более 0.5-1.0 мм), чтобы сохранить геометрию и прочность детали. Параллельно выполняется замена зубчатого венца маховика, который крепится горячей посадкой или сваркой. Новый венец должен соответствовать оригиналу по модулю зуба и диаметру.

Ключевые этапы и требования

Обязательные процедуры после ремонта:

Динамическая балансировка в сборе с коленчатым валом для исключения вибраций. Допустимый дисбаланс не должен превышать 15-20 г/см.
Контроль плоскостности обработанной поверхности (допуск ≤ 0.05 мм) и радиального биения посадочного места (допуск ≤ 0.08 мм).
Проверка глубины и геометрии рабочих канавок (если они предусмотрены конструкцией).

Ограничения восстановления:

Дефект	Возможность ремонта	Примечание
Сквозные трещины	Нет	Риск разрушения под нагрузкой
Перегрев поверхности ("посинение")	Ограниченно	Требуется глубокая проточка с контролем остаточной толщины
Износ посадочного отверстия под коленвал	Да	Расточка с наплавкой или установкой ремонтной втулки

Решение о восстановлении принимается после сопоставления стоимости работ с ценой новой детали. Экономическая целесообразность возникает при минимальных дефектах и наличии специализированного оборудования. Нарушение технологии балансировки или превышение допустимых параметров при проточке ведет к ускоренному износу сцепления и подшипников коленвала.

Нетипичные шумы при работе двигателя после замены маховика

Замена маховика на двигателях УАЗ 402/406 требует высокой точности установки и соблюдения регламента работ. Появление нехарактерных звуков после процедуры указывает на возможные ошибки монтажа или скрытые дефекты смежных узлов.

Шумы проявляются в разных режимах работы силового агрегата: на холостом ходу, при сбросе газа или под нагрузкой. Важно дифференцировать их от стандартных звуков двигателя, обращая внимание на локализацию и специфику.

Распространенные источники посторонних шумов

Вибрация и гул в области картера сцепления - несоосность маховика и коленвала из-за ошибок центровки или деформации посадочного фланца
Ритмичный стук на холостых оборотах - контакт зубьев стартера с венцом маховика при некорректном осевом зазоре
Скрежет при выключении сцепления - задевание корзины сцепления за болты крепления или деформированный задний щит

Критичные симптомы, требующие немедленной остановки двигателя:

Резкий металлический лязг при запуске/остановке мотора
Нарастающий грохочущий звук под нагрузкой
Вибрация педали сцепления с частотой вращения коленвала

Тип шума	Вероятная причина	Способ проверки
Дребезжание на ХХ	Ослабление болтов крепления	Визуальный осмотр через люк КПП
Свист при разгоне	Задиры на поверхности маховика	Замер биения индикатором
Щелчки при выжиме сцепления	Деформация выжимного подшипника	Диагностика со снятой КПП

Важно: Повторная установка маховика без замены стопорных болтов запрещена - усталость металла приводит к разрушению крепежа. Обязательна проверка состояния шпилек коленвала и применение динамометрического ключа при затяжке.

Температурные деформации маховика: последствия

При работе двигателя УАЗ (модели 402, 406) маховик подвергается циклическим нагревам и охлаждениям. Неравномерное расширение металла в зоне контакта с коленчатым валом и ведомым диском сцепления создает остаточные напряжения. Повторяющиеся термоциклы без достаточного времени на стабилизацию структуры металла провоцируют коробление рабочей поверхности.

Деформация фрикционных поверхностей маховика нарушает плоскость прилегания диска сцепления. Это приводит к частичной потере контакта, локальному перегреву и ускоренному износу накладок. Вибрации при включении сцепления усиливаются, особенно заметные на низких оборотах холостого хода и в момент трогания автомобиля.

Критичные последствия деформации

Пробуксовка сцепления: Уменьшение площади контакта снижает передачу крутящего момента.
Резкий износ выжимного подшипника: Биение деформированного маховика увеличивает нагрузку на подшипник.
Повреждение коленвала: Искривление посадочного фланца создает знакопеременные нагрузки на хвостовик вала.
Разрушение стартера: Смещение венца относительно бендикса вызывает заклинивание или скол зубьев.

Необратимая деформация свыше 0.2 мм требует обязательной проточки поверхности на токарном станке или замены маховика. Попытки эксплуатации искривленного узла провоцируют каскадный отказ смежных систем: ускоренный выход из строя корзины сцепления, деформация диафрагменной пружины, разрушение подушек двигателя.

Химический анализ смазочных материалов для поверхности контакта

Химический анализ смазочных материалов, применяемых на контактных поверхностях маховика двигателей УАЗ 402/406, выявляет состав базовых масел, пакетов присадок и наличие посторонних включений. Исследование определяет концентрацию противоизносных (цинк, фосфор), противозадирных (сера) и антиокислительных компонентов, критичных для защиты рабочей зоны от экстремальных нагрузок при трении сцепления.

Обнаружение абразивных частиц (кремний >50 ppm), продуктов износа (железо >200 ppm, хром) или следов охлаждающей жидкости (натрий, бор) сигнализирует о загрязнении системы или износе деталей. Превышение норм окисления (рост кислотного числа >2 мг KOH/г) и деградации присадок ведет к снижению смазывающей способности, провоцирующему задиры на маховике и ведомом диске.

Ключевые параметры анализа для маховиков УАЗ

Методы контроля и последствия отклонений:

Спектрометрия: оценка металлов-присадок (Zn, P) и абразивов (Si, Al)
Инфракрасная спектроскопия: выявление окисления, воды, топлива
Кинематическая вязкость: отклонение >15% от нормы ухудшает демпфирование

Параметр	Норма для УАЗ 402/406	Риск при нарушении
Содержание железа	< 200 ppm	Абразивный износ поверхности
Кислотное число	< 2 мг KOH/г	Коррозия нажимного диска
Вода	< 0.5%	Вибрации при включении сцепления

Регулярный анализ каждые 15-20 тыс. км позволяет своевременно выявить несоответствие смазочного материала спецификациям производителя. Использование составов с недостаточным количеством противозадирных присадок (например, универсальных смазок вместо специализированных) вызывает термическую деформацию рабочей поверхности маховика и ускоренный износ фрикционных накладок.

Практика самостоятельной смены венца в гаражных условиях

Снятие маховика требует демонтажа коробки передач или поддомкрачивания двигателя для доступа к крепежным болтам. Обязательно фиксируйте коленчатый вал от проворачивания, используя монтировку через проушины блока цилиндров либо специальный стопорный инструмент. Перед откручиванием болтов очистите резьбовые соединения от загрязнений и обработайте проникающей смазкой.

После извлечения маховика удалите старый венец, аккуратно сбивая его молотком через медную или алюминиевую проставку по всей окружности. Контролируйте отсутствие деформации посадочного места. Новый венец перед установкой прогрейте в муфельной печи до 180-200°C (либо равномерно горелкой) – это обеспечит необходимый тепловой зазор для посадки.

Ключевые этапы монтажа

Выполните работы в следующей последовательности:

Подготовка поверхности: зачистите посадочный пояс маховика от окалины и ржавчины шкуркой, обезжирьте уайт-спиритом.
Термическая обработка: наденьте прогретый венец на маховик с помощью клещей или струбцины, избегая перекоса. Допустим легкий удар молотком через мягкую наставку при заклинивании.
Контроль посадки: после остывания убедитесь в отсутствии зазоров между торцами венца и маховика. Проверьте биение индикаторной стойкой – допустимое значение не более 0,1 мм.

Критические ошибки:

Монтаж холодного венца силовыми методами (приводит к трещинам)
Неравномерный нагрев горелкой (вызывает коробление)
Попадание масла на посадочные поверхности (снижает силу трения)

Параметр	Значение для УАЗ 402/406
Количество зубьев венца	129
Момент затяжки болтов	70-80 Н·м
Усилие запрессовки	0.3-0.5 мм (посадочный натяг)

При установке маховика соблюдайте схему затяжки крепежных болтов "крест-накрест" в три этапа с постепенным увеличением момента. Обязательно замените задний сальник коленвала при наличии следов течи масла. После сборки проверьте работу стартера на холостом ходу двигателя – посторонние шумы указывают на неверную установку венца.

Нормы ресурса маховика на двигателях УАЗ и режим эксплуатации

Регламентированный заводом-изготовителем ресурс маховика для двигателей УАЗ 402 и 406 при соблюдении правил эксплуатации составляет 150–200 тысяч километров пробега. Этот показатель является усредненным и напрямую зависит от условий работы силового агрегата, качества детали и корректности сопряженных узлов (сцепления, корзины сцепления, выжимного подшипника).

Ключевым фактором долговечности маховика выступает состояние трансмиссии и манера вождения. Агрессивные старты с пробуксовкой, постоянная езда с частично выжатым сцеплением, частые резкие переключения передач под нагрузкой вызывают локальный перегрев рабочей поверхности и ведут к ускоренному износу фрикционного слоя или короблению чугунного основания. Неисправности в системе сцепления (заедание вилки, подклинивание подшипника) также провоцируют неравномерный износ и трещины.

Критические факторы, сокращающие ресурс маховика

Механические повреждения: Сколы зубьев венца при некорректном запуске (удар стартера), задиры на рабочей поверхности из-за попадания абразива или разрушения накладок сцепления.
Термические деформации: "Ведущий" фактор выхода из строя. Возникает при длительном проскальзывании сцепления (буксировка тяжелых грузов, движение в грязи/снегу), использовании некондиционных дисков сцепления.
Дисбаланс: Нарушение балансировки после ремонта (неправильная установка, отсутствие динамической балансировки в сборе с коленвалом), деформация вследствие перегрева или механического воздействия.

Признак неисправности маховика	Возможная причина
Вибрация при работе двигателя и на холостом ходу	Дисбаланс, коробление поверхности, разрушение демпферных пружин (на двухмассовых моделях*)
Скрежет, рычание при запуске двигателя	Износ/повреждение зубьев венца маховика
Запах гари, снижение тяги при разгоне	Перегрев из-за проскальзывания сцепления (может повредить маховик)
Стуки или щелчки при выключении сцепления	Разрушение демпферных элементов (двухмассовый маховик), трещины

Сравнение остаточной стоимости маховиков при замене

Остаточная стоимость маховиков двигателей УАЗ 402 и 406 при замене определяется их физическим состоянием и возможностью восстановления. Ключевыми факторами являются износ рабочей поверхности, состояние зубьев венца, отсутствие трещин и допустимый уровень биения.

Для двигателя 402 характерна более простая конструкция маховика, что упрощает ремонт и снижает затраты на восстановление. Маховики двигателя 406 сложнее в обработке из-за особенностей конструкции, что влияет на стоимость их ремонта и итоговую остаточную цену.

Ключевые отличия

Основные параметры, определяющие остаточную стоимость:

Восстановление поверхности: Маховик 402 проще проточить из-за плоской конструкции, тогда как у 406 требуется обработка ступенчатой поверхности.
Замена венца: Для 402 венец крепится заклёпками (дешевле заменить), у 406 напрессован (требует спецоборудования).
Дефектовка: Трещины на маховике 406 чаще приводят к списанию из-за высоких нагрузок в дизельном двигателе.

Критерий	Маховик 402 (бензин)	Маховик 406 (дизель)
Средний % восстановления при замене	60-75%	40-55%
Стоимость восстановления	800-1200 руб.	1500-2500 руб.
Рыночный спрос на Б/У	Выше из-за распространённости	Ниже из-за сложности ремонта

При сдаче старого маховика в зачёт нового владельцы 402 получают на 25-30% больше компенсации. Это связано с меньшими затратами на ремонт и повышенным спросом на вторичном рынке. Для маховиков 406 остаточная стоимость снижается из-за дорогостоящего восстановления и ограниченного применения после переборки.

Компонент	Двигатель 402	Двигатель 406
Ведомый диск сцепления	200 мм, шлицы 23х23 мм	215/228 мм, шлицы 29х29 мм
Выжимной подшипник	Гидравлический (58 мм)	Гидравлический (72 мм)
Корзина сцепления	Жёсткое крепление (6 болтов)	Демпферные пружины (6 шпилек)

Защита маховика от коррозии при длительном хранении

Маховики двигателей УАЗ 402 и 406 изготавливаются из чугуна или стали, что делает их уязвимыми к окислению при контакте с влагой. Коррозия на рабочей поверхности приводит к нарушению геометрии, снижению фрикционных свойств и ускоренному износу сцепления после установки.

Правильная консервация предотвращает образование ржавчины, сохраняет точность посадочных отверстий под коленвал и зубчатого венца стартера. Особое внимание уделяется фрикционной поверхности контакта с диском сцепления и отверстиям крепления.

Методы антикоррозийной обработки

Обязательная подготовка:

Механическая очистка щёткой от загрязнений и остатков масла
Обезжиривание ацетоном или уайт-спиритом
Просушка сжатым воздухом (особенно крепёжных отверстий)

Защитное покрытие:

Нанесение консервационной смазки (ЦИАТИМ-201, Литол-24) кистью на все поверхности
Использование аэрозольных ингибиторов (Rust Stop, Krown) для труднодоступных зон
Покрытие зубьев венца густой смазкой с добавлением графитовой пудры

Упаковка	Срок защиты
Полиэтиленовая плёнка + силикагель	6-8 месяцев
Вощеная бумага + герметичный контейнер	12-18 месяцев
Вакуумная упаковка	2+ года

Хранить в сухом помещении при стабильной температуре (+5°C...+25°C). Раз в полгода проверять состояние покрытия – при обнаружении очагов коррозии провести повторную обработку после зачистки повреждённых участков.

Список источников

При подготовке материала о маховиках двигателей УМЗ-402 и УМЗ-406 для автомобилей УАЗ использовались специализированные технические документы и профильные издания. Основное внимание уделялось официальным данным производителя и практическим руководствам по ремонту силовых агрегатов.

Ключевые источники включают заводскую техническую литературу, справочники по устройству узлов трансмиссии, а также методические рекомендации по диагностике неисправностей. Ниже представлен перечень материалов, обеспечивающих точность технических характеристик и процедур обслуживания.

Официальное руководство по ремонту двигателей УМЗ-402/417/421 (Ульяновский моторный завод)
Каталог деталей двигателей УМЗ-402/406 с техническими спецификациями
Руководство по эксплуатации и техническому обслуживанию автомобилей УАЗ-3151, УАЗ-3160
Справочник "Системы сцепления отечественных автомобилей" (раздел по маховикам)
Технический бюллетень УМЗ №15-Р "Особенности замены маховика на двигателях 406-й серии"
Методическое пособие "Диагностика и ремонт кривошипно-шатунного механизма" (автотехникумы РФ)
Сборник "Конструкция автомобильных двигателей" (главы по балансировке ДВС)
Архивные заводские чертежи маховиков УМЗ-402.1005110 и УМЗ-406.1005110-10

Маховик двигателя УАЗ - модели 402, 406

Функции маховика в двигателях УАЗ 402 и 406

Дополнительные функции

Конструкция маховика для двигателя УМЗ-402

Ключевые конструктивные элементы

Особенности маховика двигателя ЗМЗ-406

Технические характеристики и конструктивные нюансы

Основные материалы изготовления маховиков УАЗ

Ключевые материалы

Вес маховика УМЗ-402: значение и стандарты

Ключевые аспекты стандартизации

Вес маховика ЗМЗ-406: отличия от УМЗ-402

Ключевые конструктивные отличия

Диаметр зубчатого венца на маховиках 402/406

Ключевые параметры зубчатого венца

Варианты крепления маховика к коленвалу УАЗ

Сравнение креплений двигателей 402 и 406

Способы балансировки маховика двигателя 406

Основные методы балансировки

Признаки износа зубьев венца маховика УАЗ

Характерные симптомы износа

Трещины на рабочей поверхности маховика: диагностика

Методы выявления трещин

Деформация маховика: причины и последствия

Ключевые последствия деформации

Журчание при запуске двигателя как симптом неисправности

Диагностика и сопутствующие признаки

Проблемы сцепления из-за дефектов маховика

Основные симптомы и последствия

Диагностика биения поверхности маховика УАЗ 402

Порядок выполнения замеров

Инструменты для измерения выработки маховика

Ключевые измерительные процедуры

Демонтаж маховика на двигателе УМЗ-402: пошаговая инструкция

Порядок выполнения работ

Снятие маховика с двигателя ЗМЗ-406: нюансы

Последовательность работ и важные моменты

Сменный венец: когда требуется замена

Ключевые признаки и причины износа

Технология запрессовки нового венца на маховик

Этапы запрессовки

Обработка привалочной плоскости маховика на станке

Ключевые этапы и параметры обработки

Проточка поверхности маховика: допустимые нормы

Допустимые параметры обработки

Установка маховика на коленвал: момент затяжки

Порядок затяжки и требуемое усилие

Порядок затяжки болтов крепления маховика

Схема и параметры затяжки

Обрывы шпилек маховика: причины и устранение

Основные причины обрывов

Процедура устранения

Локализация смазки на маховике перед сборкой

Рекомендуемые зоны смазки

Оригинальные каталожные номера маховиков УМЗ-402

Сравнение с маховиком УМЗ-406

Артикулы маховиков для двигателя ЗМЗ-406

Основные артикулы маховиков

Бренды-производители маховиков для УАЗ (TOPRan, KRAFT)

Сравнительный анализ TOPran и KRAFT

Весовая категория облегченных маховиков для двигателя УАЗ 406

Сравнительные характеристики

Преимущества и риски установки облегченного маховика

Преимущества облегченного маховика

Потенциальные риски

Эксплуатация на тюнингованных двигателях: требования к маховикам

Основные требования к маховикам для тюнинга

Проверка состояния маховика при замене сцепления на двигателях УАЗ 402, 406

Критерии оценки и допустимые повреждения

Совместимость маховиков УМЗ-402 и ЗМЗ-406

Ключевые отличия

Адаптация коробки передач к типу маховика

Алгоритм замены

Выбор диска сцепления для конкретного маховика

Критерии выбора диска сцепления

Влияние люфта маховика на ресурс ДВС

Критические последствия для двигателя

Шлифовка поверхности контакта маховика УАЗ без коррекции коробки передач

Порядок выполнения работ

Контрольная проверка геометрии после установки маховика
