Манометр давления масла - постоянный мониторинг работы двигателя

Статья обновлена: 18.08.2025

Стабильная смазка двигателя - фундаментальное условие его долговечности и безотказной работы. Манометр давления масла служит ключевым индикатором состояния этой жизненно важной системы.

Данный прибор предоставляет водителю точную информацию в реальном времени о давлении в масляной магистрали. Постоянный мониторинг этого параметра позволяет мгновенно выявить критические отклонения от нормы.

Своевременное обнаружение падения давления масла предотвращает катастрофический износ трущихся деталей двигателя и помогает избежать дорогостоящего ремонта. Контрольные показания манометра являются объективным свидетельством исправности масляного насоса и всей системы смазки.

Как работает механический манометр: принцип измерения

Основным чувствительным элементом механического манометра является трубка Бурдона – упругая металлическая трубка с овальным или эллиптическим сечением, согнутая по дуге. При подаче давления масла внутрь трубки, её сечение стремится принять круглую форму. Это вызывает распрямление (разгибание) трубки из-за разницы площадей внутренней и внешней поверхности стенок.

Величина упругой деформации трубки Бурдона прямо пропорциональна приложенному давлению. Замкнутый конец трубки жестко соединен с передаточным механизмом, преобразующим её небольшое линейное перемещение во вращательное движение стрелки. Давление масла в системе двигателя передается через штуцер и внутреннюю полость манометра непосредственно в трубку Бурдона.

Ключевые компоненты и этапы преобразования

1. Поступление давления: Масло под давлением поступает через штуцер в корпус прибора и заполняет внутреннюю полость трубки Бурдона.
2. Деформация чувствительного элемента: Давление заставляет упругую трубку разгибаться. Величина её распрямления строго зависит от уровня давления.
3. Передача перемещения: Свободный (запаянный) конец трубки через тягу (поводок) воздействует на зубчатый сектор передаточного механизма.
4. Усиление движения: Зубчатый сектор входит в зацепление с маленькой шестеренкой (трибкой), закрепленной на оси стрелки. Это преобразует незначительное линейное перемещение конца трубки в заметный угол поворота шестеренки.
5. Индикация: Ось вращает стрелку, которая перемещается по градуированной шкале, показывая текущее значение давления масла в единицах измерения (бар, кгс/см², psi).

Точность показаний обеспечивается упругими свойствами материала трубки (обычно латунь, бронза или сталь) и качеством изготовления передаточного механизма, минимизирующего трение и люфты. Механические манометры не требуют внешнего питания и ценятся за простоту и надежность в условиях вибрации двигателя.

Электронные датчики давления: плюсы современных технологий

Электронные датчики давления масла кардинально улучшили мониторинг двигателя благодаря применению микроэлектромеханических систем (МЭМС) и цифровой обработке сигналов. Они преобразуют физическое воздействие давления в точные электрические импульсы, исключая механические погрешности устаревших мембранных конструкций.

Их конструкция исключает подвижные элементы, подверженные износу, что принципиально повышает отказоустойчивость в условиях экстремальных температур, вибраций и длительной эксплуатации. Непрерывная передача данных в цифровом формате обеспечивает совместимость с бортовыми диагностическими системами.

Ключевые технологические преимущества

• Повышенная точность: Погрешность измерений не превышает ±1.5% против ±5-8% у механических аналогов
• Прогнозирование отказов: Встроенная диагностика фиксирует отклонения параметров до возникновения аварийных ситуаций
• Адаптивность: Автоматическая температурная компенсация гарантирует стабильность показаний при -40°C до +150°C
• Скорость реакции: Время отклика менее 2 мс позволяет мгновенно фиксировать скачки давления

Критерий	Электронный датчик	Механический датчик
Срок службы	Более 100 000 моточасов	До 60 000 моточасов
Самодиагностика	Контроль обрыва цепи, КЗ, дрейфа параметров	Отсутствует
Интеграция с ЭБУ	Цифровой протокол (PWM/CAN)	Аналоговый сигнал

Цифровая обработка сигнала минимизирует влияние электромагнитных помех, обеспечивая достоверность данных даже в условиях высоковольтных систем гибридных автомобилей. Многоуровневый анализ давления позволяет выявлять износ масляного насоса на ранних стадиях по характерным пульсациям.

Компактные размеры современных сенсоров упрощают интеграцию в двигатель, а герметичные корпуса из нержавеющей стали устойчивы к химическому воздействию моторных масел. Протоколы автоматической калибровки при запуске двигателя исключают необходимость ручной регулировки.

Минимальные и максимальные значения давления для бензиновых моторов

Нормальный диапазон давления масла в бензиновых двигателях критичен для предотвращения износа деталей и поддержания стабильной смазки. Отклонения от заданных параметров указывают на неисправности в масляной системе или износ компонентов двигателя.

Минимально допустимое давление на холостом ходу составляет 0.5-1.0 бар, тогда как при рабочих оборотах (2000-4000 об/мин) оно должно быть не ниже 2.0 бар. Превышение максимальных значений свыше 6-7 бар свидетельствует о засорении каналов, неисправности редукционного клапана или применении неподходящего масла.

Ключевые параметры давления

Режим работы	Минимальное значение (бар)	Максимальное значение (бар)
Холостые обороты	0.5 - 1.0	-
Средние обороты (2000-4000 об/мин)	2.0 - 3.5	-
Пиковая нагрузка	-	4.0 - 7.0

Критичные отклонения:

• Ниже 0.5 бар на холостом ходу – риск масляного голодания
• Выше 7.0 бар – повреждение сальников, фильтров и прокладок

Точные нормативы зависят от конструкции двигателя и указываются производителем в технической документации. Регулярный контроль показаний манометра позволяет своевременно выявить проблемы масляного насоса, засорение фильтра или снижение вязкости масла.

Нормы давления масла в дизельных двигателях

Нормативные значения давления масла варьируются в зависимости от модели двигателя, температурных условий и режима эксплуатации. Минимально допустимый порог на холостом ходу обычно составляет 0.8–1.2 бар, критическое падение ниже этой отметки сигнализирует о риске масляного голодания и износа деталей.

При рабочих оборотах (2000–4000 об/мин) давление должно стабилизироваться в диапазоне 3.5–6.0 бар. Современные турбодизели высокого класса часто поддерживают до 7 бар под нагрузкой. Точные параметры указаны в технической документации производителя, а отклонения требуют немедленной диагностики.

Типовые значения для распространенных режимов

Режим работы	Нормальное давление (бар)	Критическое значение (бар)
Прогрев на холостом ходу	1.0–2.0	< 0.8
Холостой ход (прогретый двигатель)	1.5–2.5	< 1.0
Средние обороты (2500 об/мин)	3.0–4.5	< 2.0
Максимальная нагрузка	4.5–6.0	< 3.0

Ключевые факторы, влияющие на давление:

• Вязкость масла (несоответствие сезону или допускам)
• Износ масляного насоса или редукционного клапана
• Загрязнение масляного фильтра/сетки маслоприемника
• Зазоры в шатунных/коренных подшипниках коленвала

Где находится штатный датчик давления масла

Штатный датчик давления масла устанавливается непосредственно на двигателе для контроля давления в основной масляной магистрали. Его расположение обеспечивает прямой контакт с масляной системой двигателя и оперативное считывание показаний.

Точное место монтажа варьируется в зависимости от модели двигателя и производителя автомобиля. Наиболее распространённые варианты размещения включают зону масляного фильтра, корпус масляного насоса или блок цилиндров.

Типичные места установки:

• Блок цилиндров - вблизи масляного фильтра или под впускным коллектором
• Корпус масляного насоса - на нижней части двигателя
• Головка блока цилиндров - преимущественно в старых моделях
• Масляная магистраль - через резьбовое соединение на каналах подачи масла

Тип двигателя	Характерное расположение
Рядный	Боковая часть блока цилиндров, рядом с фильтром
V-образный	В развале блока или на тыльной стороне ГБЦ
Дизельный	На корпусе ТНВД или маслонасоса

Для идентификации ищите небольшой цилиндрический элемент с электрическим разъёмом и металлической резьбой диаметром 10-25 мм. К нему всегда подходит одиночный провод, идущий к приборной панели.

Варианты расположения контрольного порта для установки манометра

Основные точки подключения манометра определяются конструкцией двигателя и доступностью каналов масляной системы. Наиболее распространенным местом является штатный датчик давления масла, чей посадочный резьбовой канал позволяет напрямую установить механический манометр или переходник.

Альтернативным вариантом выступает резьбовая заглушка на масляной рампе или корпусе масляного фильтра, где производитель предусматривает технологические отверстия для диагностики. В некоторых моделях двигателей порт может располагаться на блоке цилиндров вблизи масляного насоса.

Ключевые особенности расположений

• Штатный датчик: Быстрый монтаж без доработок, но требует заглушки штатного электроразъема
• Масляная рампа: Обеспечивает стабильные показания под нагрузкой, но сложен доступ
• Корпус масляного фильтра: Удобен для визуального контроля, подвержен вибрациям
• Блок цилиндров: Замер давления вблизи насоса, требует демонтажа защитных кожухов

При выборе точки подключения критично учитывать длину маслопровода – избыточная протяженность вызывает запаздывание показаний. Для турбированных двигателей рекомендуется установка в зоне после масляного радиатора для контроля эффективности охлаждения.

Тип расположения	Преимущества	Ограничения
Штатный датчик	Нулевые гидропотери	Риск повреждения электропроводки
Масляная рампа	Минимальная погрешность	Необходимость снятия впускного коллектора
Корпус фильтра	Простота визуального контроля	Вибрационные нагрузки на трубку

Обязательным условием является использование медных уплотнительных шайб и фиксация резьбовых соединений динамометрическим ключом. Параллельное подключение через тройник сохраняет функциональность штатной сигнальной лампы давления масла.

Необходимые инструменты для самостоятельного монтажа

Правильный набор инструментов гарантирует безопасную и точную установку манометра давления масла без повреждения резьбовых соединений или компонентов двигателя. Отсутствие необходимых приспособлений может привести к некорректным показаниям прибора или утечкам масла.

Перед началом работ убедитесь в наличии всех перечисленных инструментов и их исправности. Использование специализированного оборудования минимизирует риски деформации деталей и обеспечит герметичность системы.

Базовый комплект

Инструмент	Назначение
Торцевой ключ	Демонтаж штатного датчика давления масла (размер головки зависит от модели авто)
Набор рожковых ключей	Затяжка переходника-тройника и фитингов манометра
Диэлектрическая лента	Герметизация резьбовых соединений (альтернатива – анаэробный герметик)
Чистая ветошь	Очистка посадочного места от загрязнений перед установкой

Дополнительные приспособления:

• Манометрический переходник – адаптирует резьбу манометра под гнездо двигателя
• Специальный съемник – для демонтажа закисших датчиков (при необходимости)
• Контрольная лампа или мультиметр – проверка электропроводки (для электронных моделей)

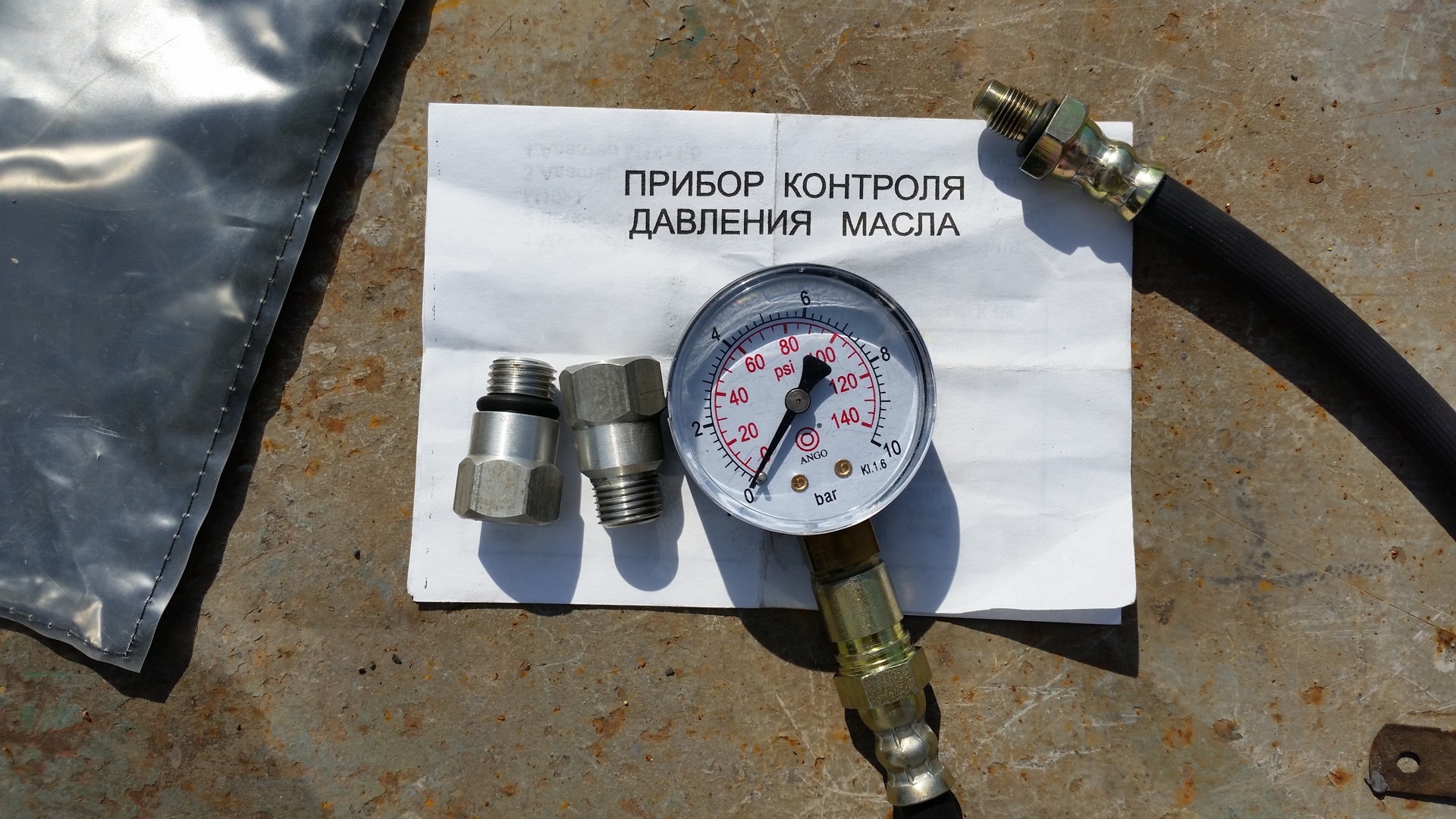

Пошаговая установка механического манометра в салоне

Монтаж начинается с выбора места для манометра на приборной панели или центральной консоли. Убедитесь, что выбранная зона обеспечивает хорошую видимость показаний при вождении и не мешает управлению автомобилем. Подготовьте необходимые инструменты: дрель с коронкой под диаметр корпуса прибора, гаечные ключи, изоленту и фитинги для трубки.

Снимите кожух приборной панели для доступа к пространству за монтажной панелью. Проложите путь для медной или нейлоновой капиллярной трубки от двигательного отсека к салону, используя технологические отверстия в моторном щите. Избегайте острых кромок и подвижных элементов, которые могут повредить трубку при вибрации.

Ключевые этапы подключения

1. Отключите штатный датчик давления масла (при наличии) или врежьте тройник в штатный канал двигателя.
2. Зафиксируйте капиллярную трубку в штуцере манометра через обжимной фитинг, избегая перегибов.
3. Проденьте трубку через отверстие в моторном щите с защитной гильзой.
4. Затяните соединения на двигателе динамометрическим ключом согласно спецификации производителя.

Важно: При прокладке оставляйте запас трубки 10-15 см для компенсации вибраций. Все точки соединения обработайте герметиком, устойчивым к моторному маслу.

Контрольный этап	Проверка
После установки	Запустите двигатель на 5 минут без нагрузки
Проверка герметичности	Осмотрите соединения на подтёки масла
Калибровка	Сравните показания с эталонным манометром

Финишная сборка включает установку лицевой панели прибора с фиксацией контргайкой и подключение подсветки к цепи габаритных огней. Убедитесь, что стрелка манометра возвращается в нулевое положение при заглушенном двигателе – это свидетельствует о корректной работе измерительного механизма.

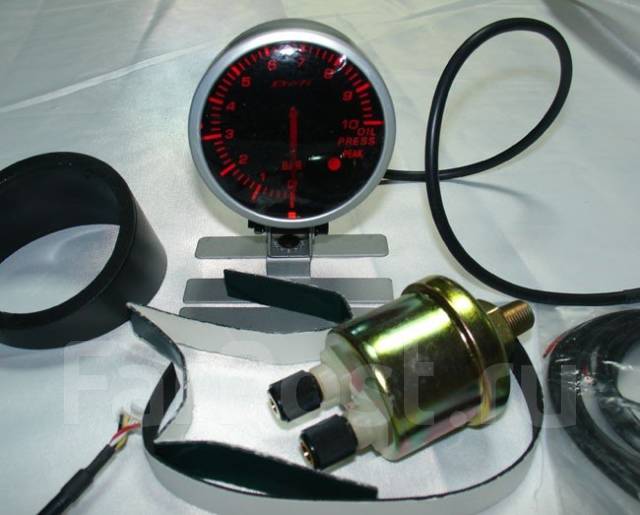

Подключение электронного манометра с выводом на экран

Основой электронного манометра является датчик давления масла, заменяющий традиционный механический. Этот датчик преобразует физическое давление в электрический сигнал, точность которого критична для корректных показаний на экране. Выбор места установки (штатное посадочное отверстие двигателя или через тройник) определяет сохранение заводского аварийного датчика.

Электрическая часть подключения требует аккуратности: датчик соединяется с блоком обработки сигнала, который, в свою очередь, подключается к источнику питания (часто через замок зажигания) и к устройству вывода – дисплею. Дисплей размещается в удобном для визуального контроля месте (торпедо, стойка А-пиллер, центральная консоль), его крепление должно исключать вибрацию и обеспечивать быстрый обзор.

Ключевые этапы подключения

1. Монтаж датчика: Вкрутите электронный датчик в штатное отверстие для масляного датчика на блоке двигателя. Используйте герметик (если рекомендовано производителем) и соблюдайте момент затяжки. При необходимости установки тройника, сначала вкрутите его, затем в него – новый датчик и штатный аварийный.
2. Прокладка проводов:
   • Проложите сигнальный кабель от датчика к блоку обработки, избегая мест с высокой температурой (выпускной коллектор, турбина) и подвижных элементов (рулевая рейка, тросы). Фиксируйте кабель пластиковыми хомутами.
   • Защитите провода от перетирания, используя гофру или термоусадку в потенциально опасных зонах.
3. Подключение питания и блока обработки:
   • Найдите источник питания +12В, активируемый замком зажигания (ACC или IGN), используя тестер. Часто удобно брать питание с магнитолы или блока предохранителей.
   • Подключите плюсовой провод блока обработки к найденному источнику, минусовой – к надежной "массе" кузова (очищенное от краски болтовое соединение).
   • Соедините сигнальный провод от датчика с соответствующим разъемом блока обработки.
4. Установка и подключение дисплея: Закрепите дисплей в выбранном месте. Подключите его кабель к выходному разъему блока обработки сигнала. Убедитесь в надежности всех соединений и отсутствии пережатых проводов.

Важные аспекты надежной работы

Фактор	Требование	Риск при несоблюдении
Качество соединений	Использование клемм, пайки, термоусадки	Окисление, нарушение контакта, ложные показания или отказ
Защита проводов	Гофра, удаление от горячих/движущихся частей	Перетирание изоляции, короткое замыкание, пожар
Надежное крепление датчика	Правильный момент затяжки, герметик (если нужно)	Утечка масла, повреждение резьбы, неверные показания
Калибровка (если предусмотрена)	Следование инструкции производителя	Систематическая погрешность измерений

Перед первым запуском внимательно проверьте все соединения на герметичность (датчик) и правильность (электрика). После запуска двигателя убедитесь в отсутствии утечек масла и корректном отображении давления на дисплее на разных оборотах. Регулярный визуальный осмотр целостности проводки и соединений – залог долговременной и точной работы системы контроля.

Калибровка показаний после установки: практические советы

После монтажа манометра критически важно провести калибровку для обеспечения точности измерений. Неоткалиброванный прибор может выдавать погрешности, маскирующие реальные проблемы двигателя – например, заниженные показатели при падении давления или завышенные при перегреве.

Начинайте калибровку только на прогретом до рабочей температуры двигателе после 5-10 минут работы на холостых оборотах. Это стабилизирует вязкость масла и исключит ошибки, вызванные холодным пуском. Убедитесь в отсутствии воздушных пробок в магистрали.

Пошаговый алгоритм калибровки

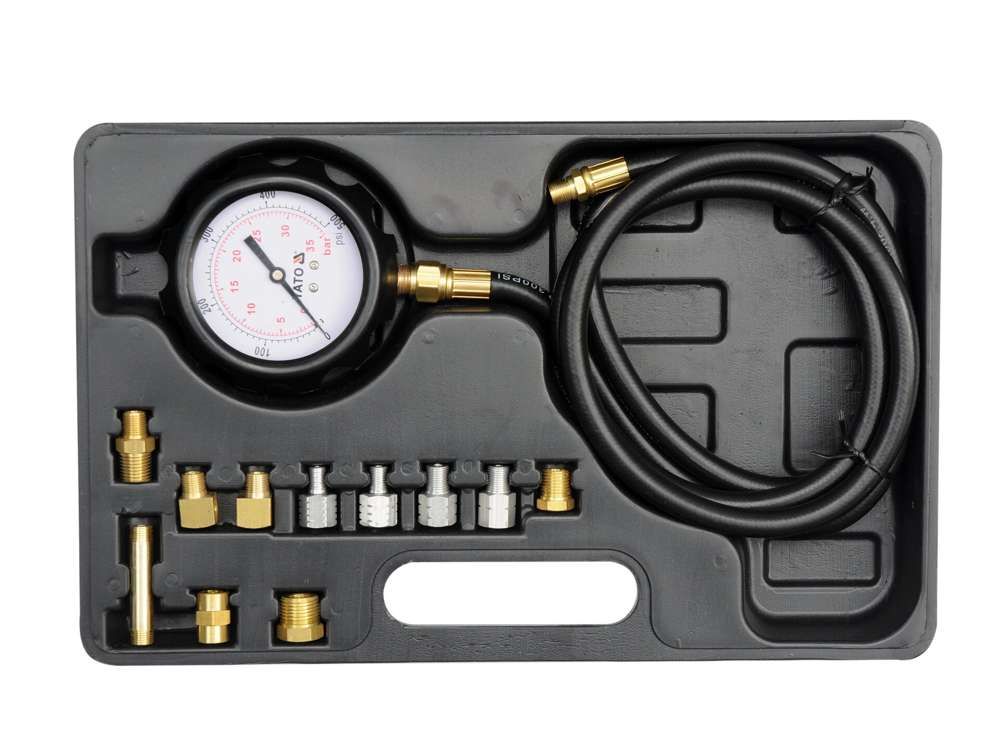

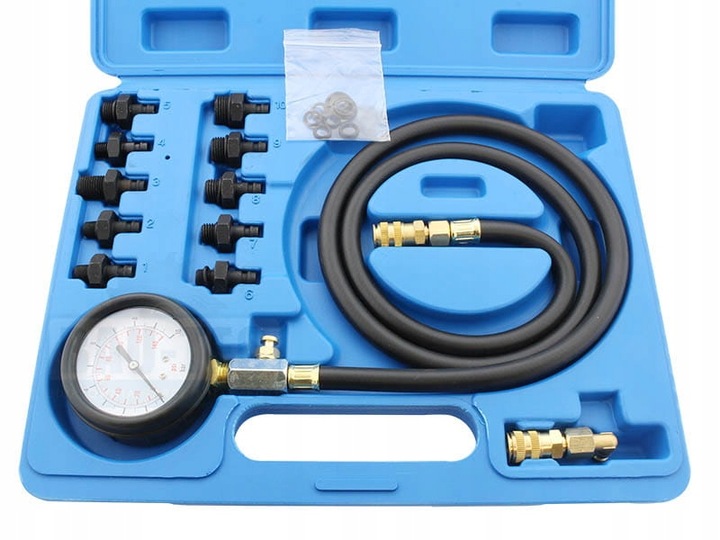

1. Сверка с эталоном: Подключите поверенный контрольный манометр параллельно к той же точке замера через тройник.
2. Фиксация показаний: Сравните значения основного и эталонного приборов на трех режимах:
   • Холостой ход (минимальное давление)
   • 2500 об/мин (рабочий диапазон)
   • Максимальные обороты (пиковая нагрузка)
3. Корректировка нуля: При отклонениях на холостом ходу используйте винт калибровки "zero" на задней панели прибора (если предусмотрен производителем).

Тип погрешности	Причина	Решение
Постоянное смещение по всем точкам	Механический сдвиг стрелки	Физическая корректировка нуля шкалы
Рост расхождения под нагрузкой	Загрязнение капилляра или термоусадка трубок	Проверка целостности магистрали, замена маслостойкого шланга

Важно: Для цифровых манометров используйте калибровочные коэффициенты из инструкции, внося поправки через диагностический разъем OBD-II. При расхождении с эталоном более 10% замените датчик.

Регулярно проверяйте точность прибора каждые 15 000 км пробега или после ремонтных работ с разгерметизацией масляной системы. Игнорирование калибровки равносильно работе "вслепую" – риски необнаруженного масляного голодания двигателя возрастают экспоненциально.

Контроль "холодного" давления при запуске двигателя

При холодном запуске двигателя моторное масло обладает максимальной вязкостью, что создает повышенное сопротивление при прокачке через систему смазки. Это приводит к резкому скачку давления в масляной магистрали, которое может в 2-3 раза превышать рабочие показатели прогретого двигателя. Манометр фиксирует этот пик, позволяя оценить корректность работы масляного насоса и редукционного клапана в критический момент запуска.

Стабильно высокое давление в первые секунды после старта (обычно 4-6 бар для бензиновых ДВС) подтверждает эффективность смазки трущихся пар при низких температурах. Отсутствие быстрого роста стрелки манометра или колебания показателей сигнализируют о проблемах: износе насоса, засорении маслоприемника, неисправности клапана или недостаточном уровне масла.

Критические параметры контроля

• Время стабилизации: Давление должно плавно снижаться до номинала в течение 1-3 минут по мере прогрева масла
• Минимальный порог: Даже при -30°C стрелка не должна опускаться ниже 1.8-2.0 бар на холостых оборотах
• Аварийные сигналы: Резкие скачки или падение давления после запуска требуют немедленной остановки двигателя

Состояние системы	Показания манометра	Рекомендуемые действия
Норма	Быстрый подъем → плавное снижение	Контроль ежесекундно в первые 30 сек
Забитый фильтр	Задержка роста давления → высокий пик	Замена масляного фильтра
Износ насоса	Медленный подъем → низкие значения	Диагностика масляного насоса

Анализ показаний на холостых оборотах

Контроль давления масла на холостом ходу – ключевой индикатор здоровья двигателя. На этом режиме масляный насос работает с минимальной производительностью, что позволяет выявить скрытые проблемы: износ подшипников, засорение системы или недостаточную вязкость масла. Стабильные показатели подтверждают герметичность контура и корректную работу насоса.

Нормальное давление для большинства бензиновых двигателей составляет 0.5–1.0 бар (800–1000 об/мин), для дизельных – 1.0–2.0 бар. Падение ниже 0.5 бар или скачкообразные изменения сигнализируют о критических неисправностях. Игнорирование таких отклонений приводит к масляному голоданию и ускоренному износу трущихся поверхностей.

Тип двигателя	Норма давления (бар)	Критический минимум (бар)
Бензиновый атмосферный	0.7–1.0	< 0.5
Бензиновый турбированный	0.8–1.2	< 0.6
Дизельный	1.2–2.0	< 1.0

Типовые причины аномалий

• Низкое давление: износ маслонасоса, заклинивание редукционного клапана, разжижение масла топливом.
• Высокое давление: засорение масляных каналов, несоответствие вязкости масла сезону.
• Колебания стрелки: воздушные пробки в системе, неисправность датчика, низкий уровень масла.

Динамика давления при резком увеличении оборотов

При резком нажатии на педаль газа частота вращения коленчатого вала возрастает скачкообразно, что требует мгновенного повышения интенсивности смазки трущихся поверхностей. Масляный насос, приводимый от двигателя, увеличивает производительность пропорционально оборотам, но инерция масла в каналах и сопротивление фильтра создают кратковременное запаздывание реакции системы.

Характерный провал давления на 0.2-0.5 бар в первые секунды после раскрутки – нормальное явление для исправного двигателя, если показатели быстро стабилизируются в рабочем диапазоне (обычно 3.5-6.5 бар для бензиновых моторов). Критичным признаком считается затяжное падение ниже минимального порога (менее 0.8 бар на холостом ходу или 2 бар под нагрузкой), сигнализирующее о недопустимом масляном голодании.

Факторы, влияющие на динамику

• Вязкость масла: Слишком густое масло (например, 10W-60 зимой) замедляет заполнение магистралей
• Состояние редукционного клапана: Залегание или износ пружины нарушают регулировку давления
• Износ подшипников: Увеличенные зазоры в вкладышах коленвала снижают сопротивление потоку

Ситуация	Нормальная реакция	Тревожный признак
Разгон с 1500 до 5000 об/мин	Кратковременный спад с восстановлением за 2-3 сек	Давление опускается ниже 1.5 бар или не восстанавливается
Последствия стабильно низких показателей	-	Ускоренный износ шатунных вкладышей, задиры на распредвале

Для диагностики используют стендовые тесты с имитацией резких переходных режимов, фиксируя скорость реакции датчика и минимальные значения. Современные системы защиты двигателя при критичном падении давления автоматически ограничивают обороты через ЭБУ, предотвращая разрушение узлов трения.

Тревожные признаки: стрелка в красной зоне

Падение стрелки манометра в красную зону указывает на критически низкое давление масла в двигателе. Это экстренная ситуация, требующая немедленной реакции водителя. Игнорирование данного сигнала приведет к масляному голоданию трущихся деталей.

Работа мотора при недостаточном давлении вызывает сухое трение металлических поверхностей. Результат – катастрофический износ коленвала, распредвалов, вкладышей и цилиндропоршневой группы. Без своевременного вмешательства двигатель получит необратимые повреждения за считанные минуты.

Возможные причины аварийного падения давления

• Уровень масла ниже минимума – утечки через сальники, прокладки или трещины в картере
• Забитый масляный фильтр – препятствует циркуляции смазочного материала
• Неисправность редукционного клапана – постоянно сбрасывает давление в системе
• Износ масляного насоса – не создает необходимого напора
• Разжижение масла – попадание топлива или антифриза в картер

Действия при срабатывании сигнала

1. Немедленно остановить двигатель
2. Проверить уровень масла щупом при остывшем моторе
3. Осмотреть подкапотное пространство и место стоянки на наличие подтеков
4. При отсутствии утечек – провести диагностику датчика и проводки
5. Не запускать мотор до устранения неисправности!

Регулярный контроль показаний манометра во время движения – ключевая привычка для предотвращения дорогостоящего ремонта. Стрелка в красном секторе всегда означает: остановка сейчас или замена двигатора завтра.

Опасность показаний ниже минимального порога

Падение давления масла ниже минимального порога означает критическую нехватку смазки в системе двигателя. Масляная пленка на трущихся поверхностях становится слишком тонкой или исчезает, что переводит детали в режим сухого или граничного трения.

Возникает интенсивный износ компонентов: царапины, задиры и деформации на поверхностях коленвала, шатунных вкладышей, поршневых пальцев и распредвала. Резко возрастает температура в зонах трения из-за отсутствия отвода тепла маслом, что ведет к локальному перегреву и расширению металла.

Критические последствия для двигателя

Немедленные риски:

• Заклинивание коленчатого вала из-за схватывания вкладышей
• Разрушение шатунных подшипников и проворот вкладышей
• Деформация поршней и задиры на стенках цилиндров

Долгосрочные повреждения даже при кратковременном падении давления:

1. Ускоренный износ маслосъемных колец
2. Появление микротрещин в зонах перегрева
3. Загрязнение масла металлической стружкой от изношенных деталей

Уязвимый узел	Тип повреждения
Коренные вкладыши	Оплавление баббитового слоя, проворот
Турбокомпрессор	Разрушение вала и подшипников скольжения
Гидрокомпенсаторы	Заклинивание, нарушение тепловых зазоров

Продолжение работы двигателя при низком давлении масла гарантированно приводит к капитальному ремонту или полной замене силового агрегата. Эксплуатация запрещена – требуется немедленная остановка мотора для диагностики и устранения причин.

Скачки давления при прогретом двигателе

Нестабильные показания манометра масла после выхода двигателя на рабочую температуру сигнализируют о критических неисправностях. Нормальное давление должно сохраняться в заданном диапазоне вне зависимости от температурного режима, а его резкие колебания указывают на нарушение целостности системы смазки или износ ключевых компонентов.

Игнорирование подобных симптомов ведет к масляному голоданию трущихся деталей, заклиниванию коленчатого вала или разрушению вкладышей. Диагностику необходимо проводить незамедлительно при первых признаках нестабильности показаний, особенно под нагрузкой.

Основные причины неисправности

Ключевые факторы, провоцирующие скачки давления в прогретой системе:

• Деградация моторного масла - потеря вязкости из-за перегрева, загрязнения или превышения интервала замены
• Неисправность редукционного клапана - заклинивание плунжера, износ пружины или засорение каналов
• Засорение маслоприемника - блокировка сетки продуктами износа или отложениями

Диагностические процедуры при выявлении проблемы:

1. Проверка уровня и состояния масла (наличие металлической стружки, запаха гари)
2. Контроль давления механическим манометром для исключения неисправности датчика
3. Анализ работы редукционного клапана и промывка масляных каналов

Параметр	Норма	При неисправности
Давление на холостом ходу	0.8-1.5 Бар	Скачки от 0.3 до 2.5 Бар
Вязкость масла при 100°C	12-16 сСт	Менее 9 сСт
Перепад давления до/после фильтра	0.2-0.5 Бар	Свыше 1.0 Бар

Важно: Эксплуатация двигателя с нестабильным давлением масла категорически запрещена. Даже кратковременная работа в таком режиме вызывает необратимые повреждения коренных и шатунных подшипников.

Влияние вязкости масла на точность измерений

Вязкость масла напрямую влияет на гидравлическое сопротивление системы, создавая дополнительное давление в маслопроводах перед манометром. При использовании густого масла (высокая вязкость) часть показаний будет отражать сопротивление потоку в каналах, а не фактическое давление в критических узлах двигателя. Это приводит к завышенным значениям на приборе.

Низковязкие масла, особенно при прогреве двигателя, могут демонстрировать обратный эффект: из-за уменьшенного гидравлического сопротивления манометр занижает реальное давление. Сезонные изменения температуры окружающей среды усугубляют проблему, так как вязкость зависит от нагрева – холодное масло густеет, а перегретое разжижается.

Ключевые факторы искажений

• Температурная зависимость: Погрешность достигает 10-15% при переходе от -20°C к +100°C из-за изменения плотности масляного столба
• Динамические режимы работы: При резком увеличении оборотов вязкое масло создает инерционную задержку реакции манометра
• Конструкция каналов: Узкие или изогнутые маслопроводы усиливают погрешность при несоответствии масла допускам производителя

Состояние масла	Типичное отклонение	Риск для двигателя
Перегретое (низкая вязкость)	Показания ниже реальных на 8-12%	Недостаточная смазка подшипников
Непрогретое (высокая вязкость)	Показания выше реальных на 15-20%	Ложное подтверждение нормального давления

Проверка состояния масляного фильтра через манометр

Значительное падение давления масла на манометре при нормальной рабочей температуре двигателя часто указывает на критическое засорение фильтра. Когда фильтрующий элемент переполняется загрязнениями, масло вынуждено обходить его через перепускной клапан, что приводит к резкому снижению напора в системе.

Стабильно низкие или "плавающие" показатели манометра после замены масла и фильтра сигнализируют о возможной установке бракованного или неподходящего фильтра. Контроль давления на холостых оборотах и под нагрузкой позволяет выявить неисправность до появления масляного голодания в узлах трения.

Алгоритм диагностики фильтра с помощью манометра

1. Запустите двигатель и прогрейте до рабочей температуры (80-90°C)
2. Зафиксируйте давление масла на холостом ходу (600-800 об/мин)
3. Повысьте обороты до 2000-2500 об/мин и запишите показания
4. Сравните результаты с нормативами производителя

Состояние фильтра	Показания манометра
Норма	Рост давления при увеличении оборотов
Засорение	Давление ниже нормы на всех режимах
Дефект перепускного клапана	Скачки давления при изменении оборотов

Важно: Разница в показаниях до и после замены фильтра более 15% подтверждает необходимость установки нового элемента. При отсутствии роста давления на высоких оборотах требуется немедленная замена независимо от срока службы.

Диагностика износа масляного насоса по показаниям манометра

Стабильно низкое давление масла на прогретом двигателе при холостых оборотах – первый тревожный сигнал. Если манометр показывает значения ниже минимально допустимого предела, указанного производителем (обычно 0.8-1.2 бар), это часто свидетельствует о потере производительности насоса из-за износа шестерен, увеличенных зазоров в корпусе или ослабления редукционного клапана.

Критичным признаком износа является резкое падение давления при повышении оборотов. Наблюдение за манометром в динамике помогает выявить проблему: если давление не растет пропорционально оборотам двигателя или даже снижается после кратковременного скачка, насос не справляется с поддержанием необходимого объема масла в системе, что характерно при значительном износе или заклинивании клапана.

Ключевые закономерности показаний манометра

Анализ поведения стрелки манометра в разных режимах работы двигателя позволяет точнее локализовать неисправность насоса:

• Медленный набор давления при запуске: Указывает на износ шестерен или внутренние утечки в насосе.
• Плавающие показания на стабильных оборотах: Скачки стрелки (например, от 2 до 4 бар) часто вызваны заеданием или негерметичностью редукционного клапана.
• Низкое давление на холостом ходу, нормализующееся только на высоких оборотах: Свидетельствует о потере производительности насосом на низких скоростях вращения.

Важно исключить влияние других факторов: низкий уровень или неподходящая вязкость масла, забитый маслоприемник, износ вкладышей коленвала или коренных подшипников. Проверка давления с помощью эталонного механического манометра вместо штатного датчика повышает точность диагностики.

Сравнение фактических показаний давления с номинальными параметрами для конкретной модели двигателя – основа для принятия решения о ремонте или замене масляного насоса. Систематическое отклонение значений более чем на 20-25% от нормы при исправных сопутствующих элементах однозначно указывает на его износ.

Режим работы двигателя	Показания манометра при изношенном насосе	Возможная причина в насосе
Прогретый ХХ (600-800 об/мин)	Значительно ниже нормы (менее 0.8 бар)	Износ шестерен, увеличенные торцевые зазоры, негерметичность клапана
Резкое повышение оборотов (2000-3000 об/мин)	Медленный рост/падение после скачка	Потеря производительности, заклинивание/зависание редукционного клапана
Высокие обороты (4000+ об/мин)	Не достигает максимума или нестабильно	Критичный износ, кавитация, разрушение корпуса

Выявление засорения масляных каналов

Постоянное снижение показаний манометра давления масла при прогретом двигателе сигнализирует о возможном засорении магистралей. Критически низкие значения на холостом ходу или плавающие скачки стрелки при изменении оборотов требуют немедленной диагностики системы смазки.

Низкое давление сохраняется даже после замены масла и фильтра, что исключает их из списка вероятных причин. Одновременно может наблюдаться повышенный шум гидрокомпенсаторов или стук в районе коренных подшипников из-за масляного голодания.

Методы подтверждения засорения

Для точной локализации проблемы выполняют последовательные действия:

1. Механическую проверку редукционного клапана на свободу хода и отсутствие заклинивания
2. Замер давления после масляного фильтра с помощью контрольного прибора
3. Разборку и визуальный осмотр каналов:
   • Головки блока цилиндров
   • Коленчатого вала (шатунных и коренных шеек)
   • Системы подачи к турбокомпрессору

Типичные причины засоров:

Продукты износа	Металлическая стружка, графитовые частицы
Накопления нагара	Коксование от перегрева или некачественного масла
Механические частицы	Остатки герметиков, песок, производственный мусор

Прочистка выполняется специализированными промывочными составами под давлением или механическим способом. Повторный замер давления после устранения засора обязателен для подтверждения восстановления работоспособности системы.

Частые причины ложных показаний манометра

Ложные показания манометра давления масла создают риски некорректной диагностики состояния двигателя. Ошибочные данные могут маскировать реальные проблемы или провоцировать бесполезные вмешательства в исправную систему.

Выявление источников некорректных показаний требует системного анализа как самого прибора, так и смежных элементов масляной системы. Ключевые факторы сбоев обычно связаны со следующими аспектами:

• Загрязнение масляной системы
  Шлам, металлическая стружка или отложения в каналах блокируют передачу реального давления к датчику
• Дефекты датчика давления
  • Залипание подвижных элементов из-за загрязнений
  • Коррозия контактов или повреждение чувствительной мембраны
• Проблемы электропроводки
  • Окисление клемм и разъемов
  • Обрыв/замыкание проводов
  • Несоответствие сопротивления цепи
• Механические повреждения манометра
  • Деформация трубки Бурдона (в аналоговых моделях)
  • Заедание стрелочного механизма
  • Разгерметизация корпуса
• Некорректная установка компонентов
  • Использование неподходящих уплотнителей
  • Перетяжка или недостаточная затяжка датчика
  • Несовместимость резьбовых соединений
• Вязкостные характеристики масла
  Применение смазки с несоответствующей спецификации вязкости искажает гидродинамические параметры

Протечки масла в измерительной системе: поиск и устранение

Обнаружение утечек масла в цепи манометра критично для корректной диагностики давления и предотвращения ложных показаний, способных скрыть реальные проблемы двигателя. Даже незначительные протечки приводят к падению давления в измерительном контуре, искажая данные и создавая риски для силового агрегата.

Систематический поиск источника утечки начинается с визуального осмотра всех компонентов: от места подключения датчика к двигателю до самого прибора. Особое внимание уделяется участкам соединений трубопроводов, резьбовым фитингам, уплотнительным кольцам и корпусу самого манометра.

Этапы локализации и устранения неисправности

Для точного определения места протечки используйте следующий алгоритм:

1. Очистка зоны контроля: Тщательно удалите загрязнения и старую смазку с трубок, штуцеров и датчика.
2. Проверка под нагрузкой: Запустите двигатель и прогрейте его до рабочей температуры, создав штатное давление в системе.
3. Детальный осмотр: С помощью зеркала и фонарика исследуйте труднодоступные участки на предмет мокрых пятен или капель масла. Нанесите мыльный раствор на подозрительные стыки – появление пузырьков укажет на дефект.

Распространённые причины протечек и методы их устранения:

Источник утечки	Способ ремонта
Изношенные медные шайбы под датчиком/трубкой	Замена шайб на новые (обязательно медные)
Трещины в трубках или фитингах	Замена повреждённого элемента целиком
Деформация резьбы датчика/штуцера	Восстановление резьбы плашкой или замена детали
Потеря эластичности уплотнительных колец	Установка колец из маслостойкой резины

После ремонта обязателен повторный контроль давления и проверка герметичности на всех этапах работы двигателя: холостом ходу, средних и максимальных оборотах. Используйте только рекомендованные производителем уплотнительные материалы во избежание химической несовместимости с моторным маслом.

Диагностика неисправностей электрической цепи датчика

Проблемы в электрической цепи датчика давления масла проявляются некорректными показаниями манометра, постоянным сигналом аварийной лампы или полным отсутствием реакции на включение зажигания. Эти симптомы требуют немедленной проверки цепи, так как ошибки могут маскировать реальное падение давления, угрожающее двигателю.

Диагностику начинают с визуального осмотра проводки: ищут переломы, окисление контактов, повреждение изоляции или нарушение соединений в колодках возле датчика, ЭБУ и приборной панели. Особое внимание уделяют участкам возле горячих или подвижных элементов двигателя.

Методы проверки электрических компонентов

Основные этапы диагностики:

1. Тест датчика:
   • Отсоедините разъем и измерьте сопротивление между клеммой датчика и массой при работающем двигателе. Нулевое сопротивление указывает на замыкание.
   • Проверьте целостность сигнального провода мультиметром в режиме прозвонки от колодки датчика до контакта манометра.
2. Проверка питания:
   • При включенном зажигании измерьте напряжение на сигнальном проводе. Отсутствие 5-12V свидетельствует об обрыве цепи питания.
   • Убедитесь в наличии надежного контакта с массой, используя омметр между клеммой массы датчика и кузовом авто (сопротивление должно быть близко к нулю).

При обнаружении обрыва или замыкания используйте метод исключения: отсоединяйте участки цепи, чтобы локализовать поврежденный сегмент. Коррозию контактов устраняйте очисткой и обработкой антиоксидантным составом.

Симптом	Вероятная причина	Способ проверки
Лампа давления не гаснет	Короткое замыкание на массу	Продиагностировать сопротивление цепи
Стрелка манометра на нуле	Обрыв сигнального провода	Прозвонить цепь от датчика до приборной панели
Скачкообразные показания	Окисление контактов	Визуальный осмотр разъемов, измерение напряжения

После ремонта цепи обязательна проверка работы системы: при включении зажигании стрелка манометра должна отклоняться от нуля, а аварийная лампа – гаснуть через 1-2 секунды после запуска двигателя.

Механическое повреждение трубки: симптомы и ремонт

Трубка, соединяющая манометр давления масла с двигателем, подвержена риску механических повреждений из-за вибраций, трения о соседние детали или случайных ударов при обслуживании. Нарушение целостности трубки приводит к утечке масла и искажению показаний прибора, что лишает водителя точной информации о критически важном параметре работы двигателя.

Прорыв или трещина в трубке проявляются характерными симптомами: стойкое падение давления масла на приборной панели (включая сигнальную лампу) даже на прогретом двигателе, видимые подтеки масла в районе установки манометра или вдоль трассы трубопровода, а также запах горелого масла при попадании капель на горячие элементы выхлопной системы. Игнорирование этих признаков может спровоцировать масляное голодание и серьезные повреждения силового агрегата.

Диагностика и устранение неисправности

Диагностика:

• Визуально осмотрите всю длину трубки на наличие вмятин, перегибов, трещин или следов истирания.
• Проверьте места соединений (штуцеры на двигателе и манометре) на герметичность.
• Очистите трубку от загрязнений растворителем для точного выявления дефектов.

Ремонт:

1. Замена – основной метод ремонта. Поврежденную трубку необходимо заменить на новую, строго соответствующую спецификациям двигателя (диаметр, длина, тип резьбы).
2. При покупке новой трубки отдайте предпочтение оригинальным запчастям или качественным аналогам из маслостойких материалов (медь, армированный термостойкий пластик).
3. Аккуратно проложите новую трубку по штатному маршруту, избегая натяжения и контакта с подвижными или острыми элементами.
4. Надежно затяните соединения динамометрическим ключом с усилием, указанным в руководстве по ремонту (во избежание срыва резьбы или недостаточной герметизации).

Проверка после ремонта:

1. Запустите двигатель и проверьте отсутствие течей в местах соединений и по длине трубки.
2. Убедитесь, что показания манометра приходят в норму (обычно 2-5 бар на прогретом двигателе на холостом ходу, в зависимости от модели).
3. Проконтролируйте работу системы при разных оборотах двигателя.

Использование некачественных трубок или небрежная установка неизбежно приведут к повторному повреждению. Регулярный визуальный осмотр трубки в рамках планового ТО минимизирует риск внезапного отказа.

Сравнение стрелочных и цифровых моделей по надежности

Стрелочные манометры отличаются предельной простотой конструкции: измерительная часть состоит из трубки Бурдона, механического привода и стрелки. Отсутствие сложной электроники минимизирует точки отказа, обеспечивая стабильную работу в экстремальных условиях двигателя – при высоких вибрациях, перепадах температур или скачках напряжения в бортовой сети.

Цифровые модели преобразуют давление в электрический сигнал через тензодатчик, который обрабатывается микропроцессором и выводится на дисплей. Технологичность обеспечивает высокую точность и дополнительные функции (например, сигнализацию о критических значениях), но увеличивает количество уязвимых компонентов в цепи измерения.

Ключевые аспекты надежности

Критерий	Стрелочные манометры	Цифровые манометры
Устойчивость к вибрациям	Высокая (чисто механическая система)	Средняя (риск повреждения пайки микросхем)
Реакция на перепады температур	Стабильная (металлические элементы термоустойчивы)	Зависит от качества датчика (возможны погрешности при экстремальном нагреве/охлаждении)
Влияние ЭМ-помех	Нулевое	Требует экранирования (ошибки при разрядах генератора или катушек зажигания)
Долговечность	20+ лет (при отсутствии механических повреждений)	5-10 лет (ограниченный ресурс дисплея и датчиков)

Эксплуатационные риски цифровых устройств связаны с:

• Деградацией светодиодов дисплея при постоянной работе
• Коррозией контактов датчика из-за конденсата
• Программными сбоями при низком напряжении

Механические манометры уступают в следующих сценариях:

1. Деформация трубки Бурдона при гидроударах
2. Износ зубчатой передачи стрелочного механизма
3. Разгерметизация корпуса с проникновением масла в шкалу

Итог: Для задач непрерывного мониторинга в тяжелых условиях стрелочные решения сохраняют преимущество благодаря живучести механики. Цифровые системы оправданы при необходимости точной фиксации параметров, но требуют защиты от внешних воздействий.

Критерии выбора манометра для тюнинга

Точность показаний – критически важный параметр. Выбирайте приборы с минимальной погрешностью (класс точности 0.5-1.0), так как даже незначительные отклонения в показаниях давления масла при форсированном двигателе могут привести к фатальным последствиям для силового агрегата. Механические манометры с трубкой Бурдона или современные цифровые модели с качественными датчиками обеспечивают необходимую достоверность данных.

Диапазон измерений должен существенно превышать рабочие параметры штатной системы. Для тюнинговых моторов, где давление масла часто искусственно повышается, оптимален диапазон 0-10 бар (или выше). Прибор со шкалой, где максимальное значение лишь ненамного выше ожидаемого давления, обеспечит высокую детализацию показаний в рабочей зоне.

Ключевые технические и эксплуатационные характеристики

Конструктивные особенности подключения:

• Резьба штуцера: Должна точно соответствовать посадочному месту в двигателе (распространенные размеры – 1/8" NPT, 1/4" NPT, M10x1). Используйте переходники только при отсутствии прямого аналога.
• Тип чувствительного элемента: Для вибрационных нагрузок тюнингового авто предпочтительны манометры с заполненным корпусом (глицерином или силиконом) – они гасят колебания стрелки и продлевают срок службы механизма.
• Защита от импульсных нагрузок: Дополнительный демпфер (игольчатый клапан) в штуцере предотвращает повреждение механизма при резких скачках давления.

Эксплуатационная надежность и соответствие задачам:

1. Температурная стойкость: Устойчивость к нагреву от двигателя (диапазон -20°C до +120°C – минимум).
2. Вибрационная устойчивость: Прочный корпус (сталь, алюминий) и антивибрационное крепление.
3. Читаемость: Контрастная шкала с четкой разметкой, крупная стрелка. Для ночных поездок – подсветка (LED или оптоволокно).
4. Дополнительные опции: Пиковая память (фиксация максимума), программируемая сигнализация (световая/звуковая) при выходе за безопасные пределы.

Параметр	Требование	Примечание
Класс точности	0.5 - 1.0	Чем ниже значение, тем выше точность
Диапазон измерений	0-10 бар (минимум)	С запасом 20-30% от ожидаемого максимума
Защита от импульсов	Обязательна	Демпфер или ограничитель
Диаметр корпуса	50-60 мм	Оптимален для визуального контроля

Бренд и совместимость: Отдавайте предпочтение специализированным производителям автоинструмента и тюнинговых компонентов (Auto Meter, AEM, Defi, Prosport). Избегайте дешевых универсальных манометров – их характеристики часто не соответствуют заявленным в условиях высоких температур и вибраций. Убедитесь в наличии сертификата поверки или калибровки для точных моделей.

Важность калибровки: Даже качественный манометр требует периодической поверки (особенно после механических ударов или экстремальных нагрузок). Встроенная функция обнуления (zero reset) упрощает контроль точности перед критичными заездами.

Бюджетные vs профессиональные приборы: разбор отличий

Бюджетные манометры давления масла ориентированы на эпизодическое использование автовладельцами в гаражных условиях. Они обладают базовой функциональностью, достаточной для проверки наличия давления и приблизительной оценки его уровня. Точность измерений обычно невысока, допустимая погрешность может достигать 5-10%, что критично для диагностики сложных неисправностей. Корпуса чаще пластиковые, чувствительные элементы (мембраны, пружины) изготовлены из упрощенных материалов, что сказывается на долговечности при активной эксплуатации или в условиях вибрации и температурных перепадов.

Профессиональные манометры разработаны для интенсивного применения в сервисных центрах и при глубокой диагностике. Они обеспечивают высокую точность измерений (погрешность 0.5-1%) благодаря прецизионным механизмам и калибровке. Корпуса выполняются из металла с защитой от ударов, влаги и агрессивных сред, внутренние компоненты используют специальные сплавы, устойчивые к износу. Ключевое отличие – расширенный функционал: возможность фиксации пиковых значений, опция сброса показаний, выходы для подключения к диагностическим системам, термокомпенсация, а в цифровых моделях – запись логов и построение графиков давления в реальном времени.

Ключевые различия в характеристиках

Критерий	Бюджетные манометры	Профессиональные манометры
Точность	±5-10%	±0.5-1%
Материалы корпуса	Пластик, тонкий металл	Анодированный алюминий, нержавеющая сталь
Чувствительный элемент	Упрощенные пружины/мембраны	Бериллиевая бронза, спецсплавы
Защита от среды	Базовая	IP54/IP65, виброустойчивость
Дополнительные функции	Отсутствуют	Пиковая память, сброс, диагностический вывод
Ресурс работы	Ограниченный	Высокий (калибруемые)

Области применения:

• Бюджетные: Контроль наличия давления масла, проверка исправности датчика, быстрая первичная диагностика.
• Профессиональные: Точная оценка параметров давления (величина, колебания, соответствие норме), поиск скрытых неисправностей (засорение каналов, износ маслонасоса), стендовая диагностика двигателя, работа в тяжелых условиях.

Модели с аварийной сигнализацией: настройка оповещений

Современные цифровые манометры оснащаются программируемой аварийной сигнализацией, активирующейся при выходе давления масла за установленные границы. Пользователь задает минимально допустимый порог (ниже нормы работы двигателя) и максимальный предел (предотвращающий повреждение от избыточного давления). Система непрерывно сравнивает текущие показания с этими значениями в реальном времени.

Для настройки используются кнопки на панели прибора или специализированное ПО при подключении к диагностическому разъему. Важно корректировать пороги с учетом рекомендаций производителя двигателя и вязкости используемого масла, так как зимние и летние сорта могут влиять на рабочие параметры давления.

Типы оповещений и их интеграция

• Звуковая сигнализация: Громкий зуммер или прерывистый звуковой сигнал, привлекающий внимание водителя.
• Визуальная индикация: Мигающий красный светодиод на панели прибора или подсветка шкалы манометра.
• CAN-шина: Отправка кода ошибки в бортовой компьютер для вывода сообщения на дисплей и записи в журнал неисправностей.

Параметр	Рекомендуемый минимум (бар)	Рекомендуемый максимум (бар)
Бензиновые двигатели	0.8–1.2	6.0–7.5
Дизельные двигатели	1.5–2.0	7.0–8.5

Важно: При срабатывании сигнализации немедленно снизьте нагрузку на двигатель и проверьте уровень масла. Игнорирование предупреждения может привести к заклиниванию коленвала, разрушению вкладышей или деформации распредвалов.

Защита манометра от вибраций и перепадов температур

Вибрации двигателя передаются на чувствительный механизм манометра через трубопровод, вызывая ускоренный износ шестерёнчатого редуктора и деформацию трубки Бурдона. Это приводит к заклиниванию стрелки, погрешностям показаний и разрушению сварных швов корпуса. Без демпфирования вибрационный ресурс прибора сокращается в 3-4 раза по сравнению с нормативным.

Термические нагрузки возникают при нагреве масла до +130°С в рабочем режиме и остывании до -40°С при простое. Резкие перепады провоцируют усталостные трещины в трубке Бурдона, расслоение уплотнительных мембран и изменение калибровочных характеристик пружин. Особенно критично тепловое расширение разнородных материалов в соединениях.

Конструктивные решения для защиты

Для нейтрализации вибраций применяют:

• Гибкие демпферные трубки – спиральные или сильфонные компенсаторы между блоком двигателя и манометром
• Антивибрационные шайбы – резиновые прокладки под крепёжные гайки
• Мембранные разделители – изоляция механизма от масляной камеры упругой перегородкой

Термостабильность обеспечивают:

1. Заполнение корпуса глицериновым компаундом – поглощает тепловые удары и гасит колебания стрелки
2. Использование биметаллических термокомпенсаторов в передаточном механизме
3. Применение жаропрочных уплотнений из фторкаучука (FKM) вместо стандартной NBR-резины

Параметр	Без защиты	С защитой
Допустимая вибрация	до 5g	до 25g
Температурный диапазон	-10...+80°С	-40...+150°С
Средний срок службы	500 моточасов	4000 моточасов

Правила эксплуатации в зимний период

Зимой масло густеет из-за низких температур, что создает повышенную нагрузку на масляный насос и систему смазки двигателя. Манометр давления масла становится ключевым инструментом для своевременного выявления отклонений от нормы при запуске и прогреве силового агрегата.

Стабильные показания прибора гарантируют безопасную эксплуатацию в морозы, предотвращая масляное голодание трущихся деталей. Особое внимание уделяйте корректному отображению значений в первые минуты после холодного пуска, когда давление достигает пиковых величин.

Критические аспекты контроля

1. Прогрев двигателя на холостых оборотах
   • Фиксируйте время стабилизации давления после запуска
   • Норма: 2-4 минуты для достижения рабочих значений
2. Анализ предельных показаний
   • Допустимый максимум: не выше 6-7 бар для бензиновых ДВС
   • Тревожный сигнал: скачкообразные изменения стрелки

Ситуация	Норма реакции
Давление не падает после прогрева	Проверка вязкости масла, замена на зимнюю спецификацию
Стрелка колеблется при движении	Диагностика редукционного клапана или датчика

Используйте исключительно сезонные масла с маркировкой 0W-XX или 5W-XX. При экстремальных морозах (-25°C и ниже) применяйте предпусковые подогреватели либо выдерживайте паузу 10-15 секунд после включения зажигания для активации масляного насоса.

Техобслуживание механических соединений раз в сезон

Регулярная проверка механических соединений манометра давления масла предотвращает разгерметизацию системы и ложные показания. Сезонные перепады температур вызывают расширение/сжатие материалов, ослабляющее резьбовые фитинги и фланцы. Игнорирование обслуживания приводит к утечкам масла, падению давления в системе и риску повреждения двигателя из-за некорректного контроля.

Обслуживание включает визуальный осмотр на следы масла, проверку момента затяжки критических узлов и оценку состояния уплотнений. Особое внимание уделяется соединениям на масляной магистрали, адаптерах датчика и самом корпусе манометра. Работы проводятся на остывшем двигателе с использованием калиброванного инструмента для исключения повреждения компонентов.

Порядок выполнения работ

Обязательные этапы:

1. Очистка зоны соединений от загрязнений сжатым воздухом
2. Контроль затяжки в последовательности:
   • Штуцер датчика в блок двигателя (40-60 Н·м)
   • Гайка маслопровода (15-25 Н·м)
   • Контактная группа электроманометра
3. Замена уплотнительных колец и медных шайб при наличии деформации

Параметр	Норма	Признаки износа
Резьба штуцера	Чистая, без задиров	Металлическая стружка в месте соединения
Уплотнительное кольцо	Эластичное, без трещин	Высыхание, дублирование прокладок
Посадочная поверхность	Ровная, без коррозии	Раковины, нарушение плоскостности

Используйте только оригинальные уплотнения – несоответствие материала или размеров вызывает микроподтекания. После сборки запустите двигатель на 5 минут, затем повторно проверьте узлы на наличие масляных пятен. При обнаружении следов масла – проведите диагностику соединений ультразвуковым течеискателем.

Проверка точности показаний профессиональным оборудованием

Регулярная верификация манометра давления масла специализированными приборами исключает риски ложной диагностики двигателя. Без эталонной проверки даже новые устройства могут выдавать погрешности, маскирующие реальные проблемы: засорение масляных каналов, износ насоса или критическое падение давления.

Профессиональные калибраторы давления создают эталонные значения, имитируя рабочие режимы двигателя. Современные цифровые тестеры фиксируют отклонения с точностью до 0.1%, автоматически сравнивая показания эталонного и проверяемого манометра через адаптеры высокого давления.

Процедура контроля точности

1. Подключение манометра к калибратору через герметичный переходник, исключающий утечки масла.
2. Последовательная подача 3-5 эталонных давлений (минимальное, номинальное, максимальное для модели двигателя).
3. Фиксация отклонений в контрольных точках с использованием цифрового индикатора калибратора.

Класс точности	Допустимое отклонение	Рекомендуемый интервал проверки
1.0	±1% от шкалы	Каждые 6 месяцев
1.6	±1.6% от шкалы	Каждые 4 месяца
2.5	±2.5% от шкалы	Каждые 3 месяца

Критерии браковки: превышение допустимой погрешности класса точности, нелинейность показаний или залипание стрелки. Отклонение свыше 5% требует немедленной замены прибора независимо от класса.

Когда необходима замена датчика или манометра

Постоянные или нулевые показания давления масла на приборной панели – ключевой индикатор неисправности. Если манометр стабильно отображает минимальные/максимальные значения или не реагирует на запуск/остановку двигателя, это сигнализирует о поломке измерительного элемента. Игнорирование таких показаний опасно: реальное давление может критически отклоняться от нормы без вашего ведома.

Физические повреждения корпуса, электрических разъемов или проводки требуют немедленной замены. Трещины, следы коррозии, масляные подтеки на датчике или нарушение герметичности его посадки в блоке цилиндров ведут к утечкам масла и искажению данных. Окисленные контакты проводов также провоцируют ложные сигналы или полное отсутствие показаний.

Дополнительные признаки и процедуры проверки

Ошибки двигателя (например, P0520, P0521 или P0523), связанные с цепью датчика давления масла, прямо указывают на его отказ. Для уточнения причины выполните:

1. Проверку реального давления механическим манометром через штатное посадочное место датчика.
2. Диагностику электропроводки тестером (сопротивление, «масса», +12В).
3. Сравнение данных со сканером OBD-II при работающем моторе.

Симптом	Возможная причина	Действие
Лампа давления горит на холостых оборотах	Неисправность датчика или низкое реальное давление	Замер механикой + проверка датчика
Скачки стрелки манометра	Окисление контактов, внутренний дефект датчика	Зачистка клемм или замена
Отсутствие показаний при запуске	Обрыв проводов, выход из строя манометра	Диагностика цепи, установка нового датчика

Важно: Замена обязательна при несоответствии данных механического и штатного манометров после проверки цепи. Используйте только оригинальные или рекомендованные производителем аналоги – некорректные параметры нештатного датчика приведут к ложным тревогам или скрытию реальных проблем системы смазки.

Интеграция с бортовым компьютером через OBD-II

Подключение манометра к диагностическому разъему OBD-II обеспечивает прямой доступ к цифровым данным системы управления двигателем. Это исключает необходимость установки дополнительных датчиков и механических преобразователей давления, так как используются заводские параметры ЭБУ.

Цифровая передача информации гарантирует высокую точность показаний без задержек. Система считывает актуальные значения давления масла в реальном времени, преобразуя сигналы CAN-шины в удобный для интерпретации формат.

Ключевые возможности интеграции

• Автоматическая калибровка - синхронизация с заводскими настройками ЭБУ без ручной настройки
• Расширенная диагностика - фиксация критических событий в памяти бортового компьютера с привязкой ко времени
• Программируемые уведомления - звуковые и визуальные сигналы при выходе за установленные пороги давления

Современные решения поддерживают мультиплатформенную совместимость с мобильными приложениями через Bluetooth-адаптеры. Это позволяет выводить графики давления масла на смартфон или планшет с возможностью записи статистики для последующего анализа.

Преимущество	Результат
Отсутствие погрешности механических датчиков	Погрешность измерений ≤1.5% против 3-5% у аналоговых систем
Совместный анализ параметров	Корреляция давления масла с оборотами двигателя и температурой охлаждающей жидкости
Автоматическая диагностика	Распознавание кодов ошибок P0520-P0524 (неисправности контура давления масла)

При критическом падении давления ниже допустимого минимума система не только предупреждает водителя, но и автоматически сохраняет сопутствующие параметры работы двигателя. Эти данные становятся незаменимыми при проведении последующей диагностики.

Особенности контроля в турбированных двигателях

Турбированные силовые агрегаты создают экстремальные нагрузки на масляную систему из-за высоких температур и оборотов турбокомпрессора. Масло здесь выполняет двойную функцию: смазывает подшипники турбины и отводит от них избыточное тепло. Давление должно оставаться стабильным даже при резком увеличении оборотов после длительного холостого хода, когда риск масляного голодания максимален.

Конструктивные отличия включают необходимость подачи масла к вращающемуся валу турбины на скоростях свыше 150 000 об/мин. Любое падение давления ниже расчетного минимума приводит к контакту металлических поверхностей, мгновенному перегреву и разрушению подшипников. Требуется точный мониторинг в реальном времени с минимальной задержкой сигнала.

Критические аспекты для турбодвигателей

Ключевые отличия от атмосферных ДВС:

• Диапазон рабочих давлений: 3.5-6.0 бар против 2.0-4.0 бар (на высоких оборотах)
• Температурная устойчивость: датчики должны корректно работать при +150°C и выше
• Скорость реакции: задержка оповещения не более 0.5 секунды
• Дополнительные точки измерения: контроль давления перед турбокомпрессором

Рекомендуется двухуровневая система оповещения: предупреждение при снижении до 1.8-2.0 бар и аварийный сигнал при падении ниже 1.2 бар. Современные решения интегрируют датчики с ЭБУ двигателя для автоматического ограничения оборотов при критических показателях.

Манометр как инструмент диагностики турбокомпрессора

Давление масла в системе смазки турбокомпрессора – критически важный параметр, напрямую влияющий на его ресурс и надежность. Недостаточное давление ведет к масляному голоданию, разрушению подшипников вала ротора и заклиниванию турбины, а избыточное – к выдавливанию уплотнений и попаданию масла во впускной или выпускной тракт.

Контроль давления масла на входе в турбокомпрессор с помощью манометра позволяет оперативно выявить отклонения от нормы, заданной производителем двигателя. Это первый и обязательный шаг при диагностике любых проблем, связанных с турбиной: посторонних шумов (свист, вой), повышенного расхода масла, сизого дыма из выхлопа или падения мощности двигателя.

Диагностические возможности манометра

Анализируя показания манометра в различных режимах работы двигателя, можно определить характер неисправности:

• Низкое давление на холостом ходу и малых оборотах: Указывает на износ масляного насоса, засорение маслоприемника или масляных каналов, чрезмерные зазоры в подшипниках турбины, недостаточный уровень или вязкость масла.
• Низкое давление только под нагрузкой (на высоких оборотах): Чаще свидетельствует о забитой масляной магистрали (шланге, трубке) к турбине или о критическом износе подшипников турбокомпрессора, неспособных удержать масляный клин при возросшем потоке.
• Слишком высокое давление: Может быть вызвано неисправностью редукционного клапана масляного насоса, использованием масла неправильной вязкости или (реже) сильным засорением сливной магистрали турбины, препятствующим нормальному стоку масла в поддон.

Для точной диагностики обязательно сравнивают фактические показания манометра с номинальными значениями давления, указанными в технической документации на конкретный двигатель и турбокомпрессор, учитывая температуру масла и режим работы.

Порядок замера давления масла на турбокомпрессоре:

1. Прогреть двигатель до рабочей температуры масла.
2. Остановить двигатель, снять штатный датчик давления масла (или использовать специальный переходник).
3. Установить шланг механического манометра высокой точности.
4. Запустить двигатель и зафиксировать давление на холостом ходу.
5. Повысить обороты двигателя до значений, указанных в мануале (обычно 2000-3000 об/мин) и зафиксировать давление.
6. Сравнить полученные значения с нормативами.

Результаты замера интерпретируют совместно с другими признаками:

Показания манометра	Сопутствующие симптомы	Вероятная причина
Значительно ниже нормы на всех режимах	Стук/вой турбины, сизый дым	Износ подшипников турбины, проблемы с маслонасосом/магистралями
Норма на холостом ходу, падение под нагрузкой	Потеря мощности, дымление под нагрузкой	Засор подающей магистрали, износ подшипников
Выше нормы	Течи масла из-под уплотнений турбины	Неисправность редукционного клапана, засор сливной магистрали

Регулярный контроль давления масла манометром – простой и эффективный способ ранней диагностики проблем турбокомпрессора, предотвращающий его катастрофический отказ и дорогостоящий ремонт двигателя.

Экстренные действия при резком падении давления

При резком снижении показаний манометра масла или срабатывании сигнальной лампы немедленно прекратите эксплуатацию двигателя. Игнорирование этих предупреждений приведет к катастрофическому износу трущихся деталей из-за масляного голодания. Даже кратковременная работа в таких условиях вызывает необратимые повреждения коленвала, вкладышей и распредвалов.

Безопасно остановите автомобиль на обочине или в кармане, включив аварийную сигнализацию. Заглушите мотор сразу после остановки – каждая дополнительная секунда работы усугубляет риск заклинивания. Не пытайтесь дотянуть до СТО или гаража: ремонт двигателя после масляного голодания обойдется многократно дороже эвакуатора.

Порядок диагностики и решения

После остановки двигателя выполните следующие шаги для выявления причины:

1. Проверьте уровень масла щупом при заглушенном моторе. Если уровень ниже минимальной отметки:
   • Долейте рекомендованное производителем масло до нормы
   • Запустите двигатель и проконтролируйте давление
2. Осмотрите подкапотное пространство и место стоянки на предмет масляных подтеков. Особое внимание уделите:
   • Масляному фильтру и прокладке
   • Пробке сливного отверстия поддона
   • Маслопроводам и датчику давления
3. Проверьте состояние масла на щупе:

   Признак	Возможная причина
   Эмульсия белого цвета	Попадание антифриза
   Сильное почернение	Критический износ двигателя
   Металлическая стружка	Разрушение подшипников

Если уровень в норме и утечек нет, возможны неисправности масляного насоса, забитого маслоприемника или неработающего редукционного клапана. В таких случаях транспортировка возможна только методом буксировки или эвакуации. Повторный запуск двигателя допустим исключительно для заезда на эвакуатор при условии контроля давления – если стрелка манометра не поднимается в течение 3-5 секунд, немедленно заглушите мотор.

Предотвращение капитального ремонта благодаря регулярному контролю

Своевременное выявление отклонений в давлении масла позволяет обнаружить критические неисправности на ранней стадии: износ подшипников коленвала, засорение масляных каналов, негерметичность системы или снижение производительности насоса. Игнорирование этих симптомов ведет к масляному голоданию трущихся узлов, перегреву и необратимому повреждению двигателя.

Манометр выступает ключевым инструментом превентивной диагностики. Стабильные показатели в пределах нормы (обычно 2–5 бар на холостом ходу и 3–7 бар под нагрузкой) подтверждают корректную работу системы смазки. Резкие колебания или систематическое падение давления требуют немедленной остановки двигателя и поиска причины.

Как контроль давления предотвращает капитальный ремонт:

Проблема	Последствия без контроля	Действия при своевременном обнаружении
Износ масляного насоса	Полное отсутствие смазки, заклинивание коленвала	Замена насоса без вскрытия двигателя
Засорение маслоприемника	Разрушение вкладышей, повреждение шатунов	Промывка системы, замена фильтра
Утечка через прокладки/сальники	Потеря масла, выгорание поршневых колец	Локализация и устранение утечки

Экономический эффект проявляется в сокращении затрат на ремонт в 3–5 раз. Замена датчика или фильтра обходится дешевле восстановления распредвала, коленчатого вала или блока цилиндров. Систематическая проверка давления увеличивает межсервисный интервал и ресурс мотора на 40–60%.

Критически важные узлы, защищаемые контролем давления:

1. Коренные и шатунные подшипники
2. Турбокомпрессор (при наличии)
3. Гидрокомпенсаторы и цепи ГРМ
4. Поршневая группа и стенки цилиндров

Профессиональные системы мониторинга для гоночных авто

В условиях экстремальных нагрузок на гоночной трассе базового манометра давления масла становится недостаточно. Профессиональные системы мониторинга обеспечивают непрерывный контроль десятков критических параметров двигателя и шасси в режиме реального времени. Они фиксируют малейшие отклонения от нормы, предупреждая пилота и инженерную бригаду о потенциальных отказах до их катастрофических последствий.

Эти интегрированные комплексы объединяют показания многочисленных высокоточных датчиков, установленных в ключевых узлах автомобиля. Давление масла, температура охлаждающей жидкости, вибрации, нагрузки на подвеску, состав выхлопных газов – вся информация агрегируется и анализируется центральным блоком управления. Скорость обработки данных и надежность передачи являются ключевыми для принятия мгновенных тактических решений во время гонки.

Ключевые компоненты гоночных систем мониторинга

• Центральный регистратор (логгер): Высокоскоростной процессор, записывающий сотни параметров с частотой до 1000 Гц.
• Сенсорная сеть: Специализированные датчики (давления, температуры, положения, ускорения, тока), рассчитанные на вибрации и перегрузки.
• Пилотский дисплей: Компактный экран с настраиваемыми зонами отображения критических параметров (цветовая индикация пороговых значений).
• Телеметрия: Беспроводная передача данных на пит-стен для онлайн-анализа инженерами.

Преимущества комплексного мониторинга

1. Предотвращение отказов: Раннее обнаружение падения давления масла, перегрева, детонации или механических повреждений.
2. Оптимизация работы ДВС: Точная настройка топливных карт и угла зажигания на основе данных в реальных условиях.
3. Анализ нагрузки: Оценка воздействия на узлы автомобиля для выбора оптимальной стратегии гонки и ресурсного планирования.
4. Быстрая диагностика: Мгновенный доступ к истории параметров при возникновении неисправности.

Параметр	Значение для диагностики	Последствия игнорирования
Резкое падение давления масла	Износ подшипников, засор маслоприемника, утечка	Заклинивание двигателя
Рост температуры масла/ОЖ	Недостаточное охлаждение, проблемы с системой смазки	Прогар поршней, деформация ГБЦ
Повышенная вибрация ДВС	Дисбаланс, детонация, проблемы с креплением	Разрушение навесного оборудования, трещины блока

Итог: как манометр спасает двигатель от критических поломок

Манометр давления масла выполняет роль непрерывного контролёра, мгновенно фиксируя отклонения от нормы. Падение давления указывает на утечки масла, засорение фильтра или неисправность насоса, что без вмешательства приводит к масляному голоданию.

При своевременном обнаружении аномалии водитель может немедленно заглушить двигатель, предотвращая работу без смазки. Это останавливает цепную реакцию разрушений: от перегрева до заклинивания деталей.

Ключевые спасённые компоненты:

• Коренные и шатунные подшипники: избегают расплавления из-за сухого трения
• Распредвал и гидрокомпенсаторы: сохраняют целостность без масляного клина
• Турбокомпрессор: предотвращает разрушение втулок высокоскоростного вала

Ситуация	Риск без манометра	Предотвращение
Падение давления на 30%	Прогрессирующий износ вкладышей	Остановка до образования задиров
Обрыв масляной магистрали	Заклинивание коленвала за 15-60 сек	Аварийное отключение двигателя

Экономия от контроля превышает стоимость прибора в сотни раз: ремонт после масляного голодания требует замены кривошипно-шатунного механизма, гильз цилиндров и других дорогостоящих компонентов.

Список источников

При подготовке материалов о манометрах давления масла и их роли в диагностике двигателя использовались специализированные технические издания и нормативная документация. Основное внимание уделялось принципам работы систем смазки, критериям оценки исправности датчиков и типовым неисправностям.

Ниже представлен перечень источников, содержащих детальные сведения о конструкции манометров, методах их проверки и влиянии параметров масла на достоверность показаний. Информация систематизирована для комплексного анализа функций устройства.

• Учебники по устройству автомобильных двигателей (разделы о системах смазки и контрольно-измерительных приборах)
• Руководства по техническому обслуживанию транспортных средств от производителей двигателей
• ГОСТы и отраслевые стандарты на контрольно-измерительное оборудование
• Техническая документация на датчики давления масла (спецификации производителей)
• Материалы научно-технических конференций по диагностике ДВС
• Справочники по автомобильной метрологии и приборам

Видео: замер давления масла в двигателе механическим манометром


• Двигатель Приоры - технические параметры, стоимость, фото

• Отзывы о колодках Nibk - рейтинг тормозных

• Сломалась решетка радиатора Патриота? Срочный ремонт своими руками
