МАП-датчик - назначение и функции

Статья обновлена: 18.08.2025

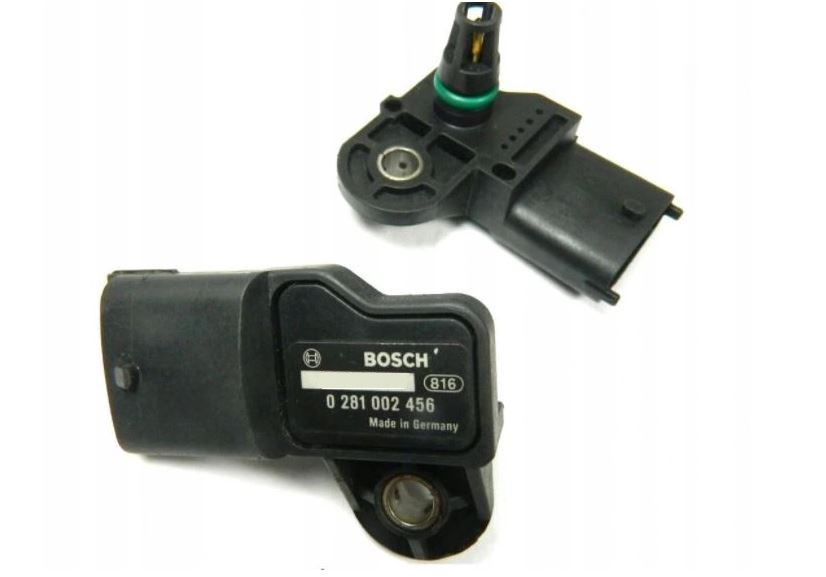

МАП-датчик (Manifold Absolute Pressure Sensor) – критически важный компонент электронных систем управления современного двигателя внутреннего сгорания.

Его основная задача – непрерывно измерять абсолютное давление воздуха во впускном коллекторе и передавать эти данные в электронный блок управления двигателем (ЭБУ).

На основе сигнала МАП-датчика ЭБУ рассчитывает оптимальное количество топлива для впрыска и момент зажигания, обеспечивая правильное соотношение воздушно-топливной смеси.

Исправная работа датчика абсолютного давления напрямую влияет на мощность двигателя, топливную экономичность, стабильность холостого хода и экологические показатели автомобиля.

Роль МАП-сенсора в формировании топливовоздушной смеси

МАП-сенсор непрерывно измеряет абсолютное давление во впускном коллекторе двигателя. Эти данные передаются в электронный блок управления (ЭБУ) в виде электрического сигнала, величина которого изменяется пропорционально уровню разрежения или наддува. Без точных показаний давления система не может корректно оценить объем воздуха, поступающего в цилиндры, что делает датчик критически важным элементом топливной системы.

На основе сигнала МАП-сенсора и данных о температуре всасываемого воздуха ЭБУ рассчитывает плотность и массовый расход воздушного потока. Это позволяет определить точное количество кислорода, доступное для сгорания топлива. Полученные значения являются основой для вычисления необходимого объема впрыскиваемого топлива с целью достижения оптимального соотношения воздух/топливо (λ ≈ 14.7:1 для бензина).

Влияние данных МАП-сенсора на работу ЭБУ

ЭБУ использует показания датчика для:

Коррекции длительности импульса форсунок
Расчета угла опережения зажигания
Управления системами наддува (в турбированных двигателях)
Адаптации параметров работы двигателя при изменении высоты над уровнем моря

При неисправности МАП-сенсора ЭБУ переходит на аварийные таблицы расчета топливоподачи, основываясь на оборотах двигателя и положении дроссельной заслонки. Это приводит к существенным отклонениям состава смеси:

Ошибка датчика	Состав смеси	Последствия
Заниженные показания	Переобогащение	Повышенный расход, черный дым, детонация
Завышенные показания	Переобеднение	Провалы мощности, перегрев, неустойчивый холостой ход

Точность измерений МАП-сенсора напрямую определяет эффективность сгорания, экологические показатели и ресурс двигателя. Отказ датчика вызывает ошибки типа P0105-P0108 и активирует сигнал Check Engine.

Характерные симптомы неисправности датчика давления

Неисправный ДАД напрямую влияет на формирование топливовоздушной смеси, что вызывает сбои в работе двигателя. ЭБУ переходит на аварийные параметры, используя усреднённые значения или данные других датчиков.

Симптомы проявляются комплексно и усиливаются при прогреве мотора. Основные маркеры неполадок включают следующие признаки:

Неустойчивый холостой ход: обороты самопроизвольно меняются, двигатель глохнет при остановке
Провалы мощности: рывки при разгоне, слабая тяга на высоких передачах
Аномальный расход топлива: увеличение потребления бензина на 15-25%
Трудный запуск: длительная прокрутка стартером, особенно на горячую
Хлопки во впуске/выпуске: нарушение синхронизации впрыска и зажигания
Чёрный выхлоп: переобогащение смеси из-за ложных показаний
Детонация: металлический стук под нагрузкой из-за неправильного УОЗ
Check Engine: загорание лампы с ошибками P0105-P0109

Проверка работоспособности МАП-сенсора мультиметром и сканером

Проверка мультиметром начинается с измерения опорного напряжения при включённом зажигании. Подключите щупы к сигнальному проводу и массе датчика: исправный сенсор показывает 0.5-1.5 В на холостом ходу и 4.0-4.8 В при резком открытии дросселя. Обязательно сверьте результаты с техпаспортом автомобиля, так как значения варьируются у разных производителей.

Диагностика сканером OBD-II выявляет скрытые неисправности через коды ошибок серии P010 (P0105-P0109). В режиме реального времени анализируйте параметр "Абсолютное давление": на прогретом моторе холостые обороты должны соответствовать 28-33 кПа, а при 2500 об/мин – 60-85 кПа. Резкий сброс газа обязан вызывать плавное снижение показаний без рывков.

Этапы проверки мультиметром:

Отсоедините разъём датчика при выключенном двигателе
Измерьте напряжение между контактами питания (+5V) и массы
Подключите разъём обратно, подключите игольчатый щуп к сигнальному проводу
Сравните показания напряжения на разных режимах работы двигателя

Алгоритм диагностики сканером:

Считайте сохранённые ошибки ECU
Проверьте график давления при плавном увеличении оборотов
Проанализируйте реакцию датчика на нагрузку (резкое нажатие педали газа)
Сравните данные с показаниями ДПДЗ и ДМРВ

Параметр	Мультиметр	Сканер
Тип проверки	Аппаратная	Программная
Диагностируемые неисправности	Обрыв цепи, короткое замыкание	Калибровка, динамические характеристики
Критичные отклонения	Отсутствие напряжения, нулевые показания	Неизменные значения при изменении нагрузки

Важно: При несоответствии параметров проверьте герметичность вакуумного шланга и разъёма датчика перед заменой. Механические повреждения корпуса МАП-сенсора требуют обязательной установки нового устройства.

Правила замены и калибровки после установки МАП-датчика

После монтажа нового датчика абсолютного давления в коллекторе обязательна процедура калибровки. Без корректной адаптации электронный блок управления (ЭБУ) двигателя продолжит использовать устаревшие калибровочные значения, что приведет к некорректному расчету топливно-воздушной смеси. Это спровоцирует повышенный расход топлива, плавающие обороты или ошибки в системе самодиагностики.

Сброс адаптаций ЭБУ выполняется через диагностическое оборудование. Для большинства автомобилей требуется подключение сканера, поддерживающего функции производителя (например, Delphi, Bosch KTS, или мультибрендовые устройства с доступом к OEM-протоколам). Процедура включает принудительный сброс долговременных топливных коррекций и переобучение датчика при работе на холостом ходу.

Ключевые этапы работ

Программный сброс адаптаций: Используйте сканер для очистки значений долгосрочной топливной коррекции (LTFT) и краткосрочной коррекции (STFT) в памяти ЭБУ.
Калибровка "нулевого" давления: При включенном зажигании и заглушенном двигателе датчик автоматически калибрует показания атмосферного давления (эталон 101.3 кПа на уровне моря). Убедитесь, что вакуумный штуцер не заблокирован.
Проверка в рабочих режимах: Запустите двигатель и проанализируйте данные в реальном времени:
- На холостом ходу (без нагрузки): показания должны соответствовать 28–35 кПа для атмосферных двигателей;
- При резком открытии дросселя: давление должно резко возрастать до 90–100 кПа.

Параметр	Нормальные значения	Действия при отклонении
Напряжение сигнала (холостой ход)	0.8–1.2 В	Проверить герметичность впускного тракта
Давление (ключ зажигания ON, двигатель OFF)	≈101 кПа ±2%	Калибровать сканером или заменить датчик
Динамика отклика	Резкий рост при нажатии газа	Исключить засорение вакуумной магистрали

Важно! Механическая регулировка датчика невозможна – калибровка осуществляется исключительно через ПО. При использовании универсальных датчиков (неоригинальных) требуется перепрошивка ЭБУ или ввод корректирующих коэффициентов.

После завершения процедур выполните тестовую поездку протяженностью 10–15 км для стабилизации параметров. Проверьте отсутствие ошибок (коды P0105–P0109) и отклонений в работе мотора. Если симптомы неисправности сохраняются, проведите диагностику вакуумных магистралей и герметичности впускного коллектора.
