Маслосъемные колпачки - симптомы износа и замена

Статья обновлена: 18.08.2025

Маслосъемные колпачки – небольшие, но критически важные компоненты двигателя, отвечающие за дозированную подачу масла к клапанам и предотвращение его проникновения в камеру сгорания.

Их износ напрямую влияет на ресурс силового агрегата: нарушение герметичности приводит к повышенному расходу масла, закоксовыванию поршневых колец и появлению сизого дыма из выхлопной трубы.

Своевременная диагностика и замена колпачков сохраняют компрессию, снижают токсичность выхлопа и предотвращают дорогостоящий ремонт.

Типичные симптомы изношенных маслосъемных колпачков

Износ маслосъемных колпачков приводит к нарушению герметичности клапанного механизма, вызывая проникновение моторного масла в камеру сгорания. Это провоцирует характерные признаки, игнорирование которых вызывает ускоренный износ деталей двигателя.

Симптомы проявляются постепенно и усиливаются по мере разрушения колпачков. Основные индикаторы связаны с расходом масла и изменением работы силового агрегата, требуя немедленной диагностики.

Ключевые признаки неисправности

Наиболее распространенные проявления:

Синий дым из выхлопной трубы при запуске двигателя или после сброса газа (масло сгорает на стенках цилиндров)
Стабильное увеличение расхода моторного масла без видимых подтеков
Появление масляного нагара на электродах свечей зажигания
Затрудненный пуск холодного двигателя (замасленные свечи)

Дополнительные симптомы:

Зависание клапанов из-за коксования масла
Снижение компрессии в цилиндрах
Хлопки во впускном коллекторе при перегазовках

Симптом	Причина
Масляные пятна в районе выхлопной трубы	Несгоревшие остатки масла в выхлопной системе
Подергивания на холостом ходу	Нестабильное искрообразование из-за замасленных свечей

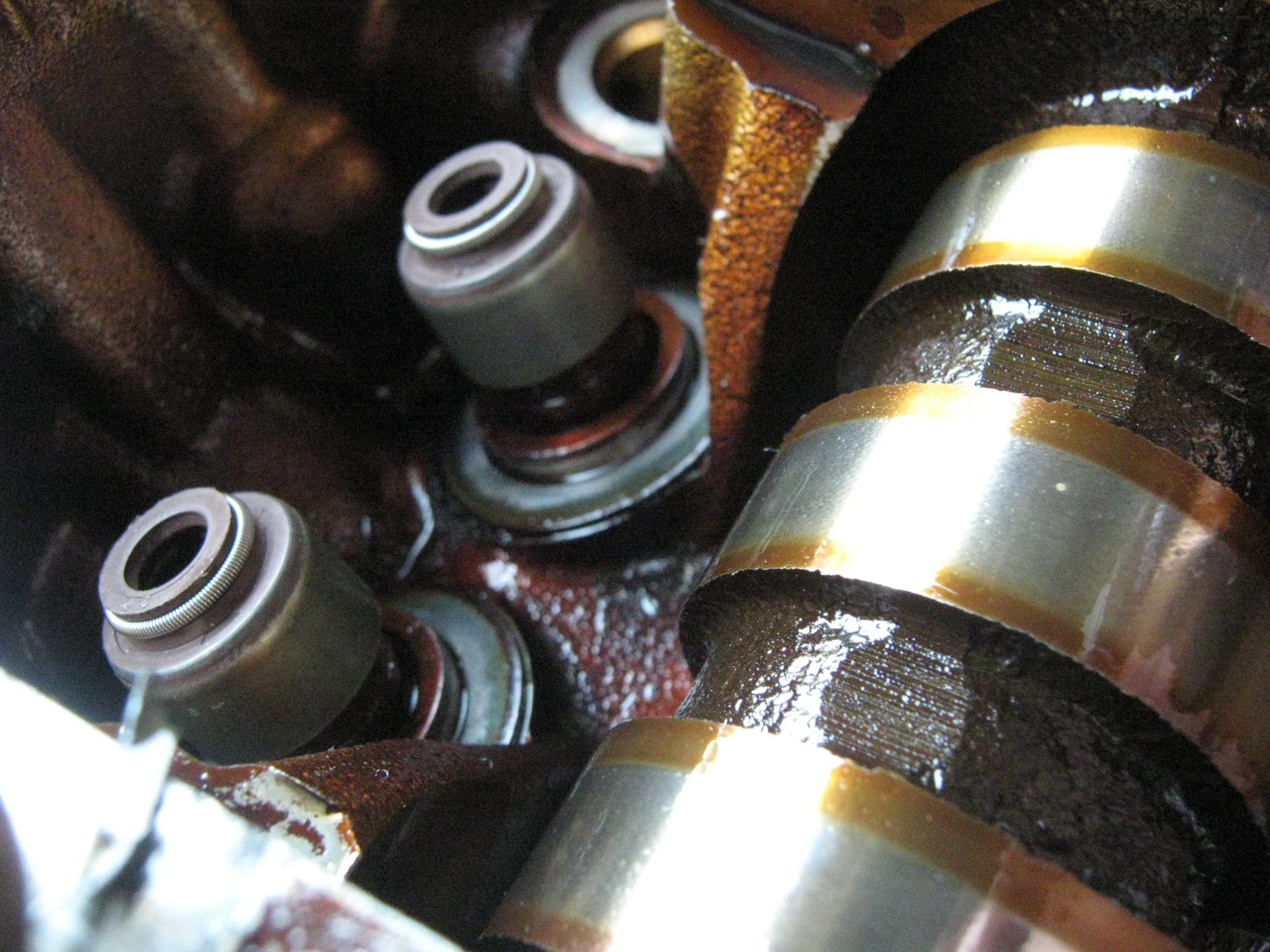

Визуальная проверка состояния колпачков при разборке

После демонтажа клапанной крышки и снятия распредвала/рокеров колпачки становятся доступны для детального осмотра. Каждый элемент тщательно извлекается пинцетом или специальным съемником для минимизации повреждений. Важно зафиксировать первоначальное положение деталей перед снятием.

Осмотр проводится при хорошем освещении, желательно с использованием лупы. Основное внимание уделяется физическому состоянию резинового уплотнителя и пружинной кромки. Все обнаруженные дефекты документируются для сравнения с новыми деталями.

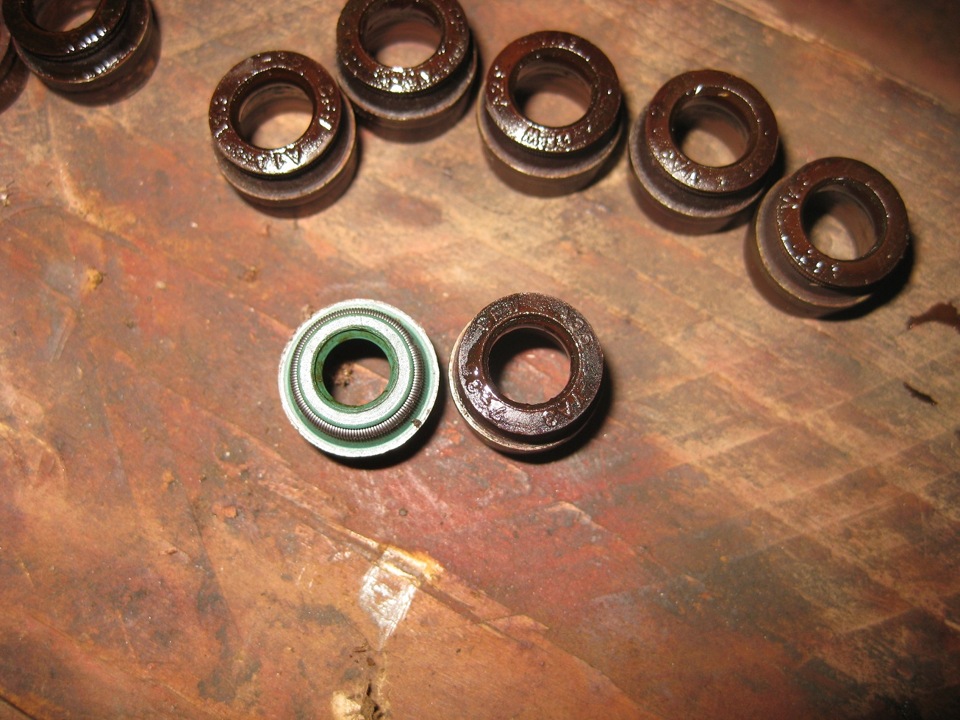

Ключевые признаки износа

Потеря эластичности: Резина становится жесткой, не восстанавливает форму после сжатия
Трещины и разрывы: Радиальные повреждения на юбке, расслоение материала у основания
Деформация: Растянутая или сплющенная форма, искривление посадочного пояска
Износ рабочей кромки: Зазубрины, волнистость или истончение уплотняющего края
Масляные отложения: Обильные смолистые наросты на внутренней поверхности
Ослабление пружины: Коррозия или разрыв прижимной пружинки (если предусмотрена конструкцией)

Обязательно проверяется состояние посадочных гнезд на направляющих втулках клапанов. Наличие задиров, коррозии или эллипсности требует обработки поверхности перед установкой новых колпачков. Все старые уплотнители подлежат замене при выявлении хотя бы одного критического дефекта.

Необходимые инструменты для самостоятельной замены

Подготовка правильного набора инструментов критична для успешной замены маслосъемных колпачков без повреждения компонентов двигателя. Отсутствие специализированных приспособлений может привести к сложностям на этапе демонтажа и установки новых элементов.

Обязательно сверьтесь с руководством по ремонту вашей модели авто: некоторые двигатели требуют уникальных съемников или адаптеров. Работайте в чистом, хорошо освещенном месте с доступом ко всем зонам ГБЦ.

Базовый набор инструментов:

Набор головок с воротком и трещоткой
Диагностический сканер или устройство для проворачивания коленвала (например, торцевой ключ на 19 мм)
Специальный съемник маслосъемных колпачков (конический или цанговый тип)
Динамометрический ключ для точной затяжки
Плоскогубцы с длинными тонкими губками

Вспомогательные материалы:

Новые колпачки (с запасом 1-2 шт на случай ошибки)
Очиститель карбюратора или WD-40
Чистые ветоши без ворса
Смазка для монтажа (моторное масло или силиконовая смазка)
Защитные перчатки и очки

Для отдельных этапов может потребоваться:

Демонтаж клапанных пружин	Съемник клапанов (типа "С" или винтовой)
Фиксация клапанов	Пневмоподдержка цилиндров (компрессор со шлангом и адаптером)
Очистка посадочных мест	Деревянные или пластиковые шпатели, мягкие щетки

Порядок демонтажа старых маслосъемных колпачков

Демонтаж старых маслосъемных колпачков требует тщательной подготовки и соблюдения последовательности действий. Предварительно необходимо обеспечить доступ к клапанному механизму, что обычно подразумевает снятие клапанной крышки, ремня ГРМ (или цепи) и распредвалов.

Перед началом работ убедитесь в наличии необходимого инструмента: съемника колпачков (или узкогубцев), пинцета, чистой ветоши, а также средства для фиксации клапанов (специальный инструмент или гибкий магнит). Обязательно очистите прилегающие зоны от грязи во избежание попадания абразива в двигатель.

Пошаговый процесс демонтажа

Зафиксируйте клапаны:
- Поверните коленвал так, чтобы все клапаны в цилиндре были закрыты.
- Введите фиксатор (или заполните цилиндр чистым шнуром/используйте магнит), предотвращая падение клапанов в камеру сгорания.
Извлеките сухари и пружины:
- Сожмите клапанную пружину специнструментом (трещоткой).
- Аккуратно удалите сухари пинцетом, после чего снимите тарелку пружины и саму пружину.
Снимите старый колпачок:
- Захватите колпачок съемником или узкогубцами с тонкими губками.
- Раскачивая из стороны в сторону, аккуратно стяните его с направляющей клапана.
- Если колпачок разрушен, удалите остатки иглой или шилом, не повреждая поверхность направляющей.

Критические моменты

Этап	Риск	Профилактика
Фиксация клапанов	Падение клапана в цилиндр	Двойная проверка положения коленвала, использование страховочного инструмента
Извлечение сухарей	Потеря сухарей в картер	Закрытие масляных каналов ветошью, работа пинцетом над чистой емкостью
Отрыв колпачка	Задиры на направляющей клапана	Запрет использования отверток/зубил, очистка посадочного места перед снятием

Все демонтированные детали следует разложить в порядке снятия и тщательно осмотреть на предмет дефектов. Посадочные места направляющих клапанов необходимо очистить от нагара и остатков старого колпачка ветошью без ворса, смоченной в растворителе.

Правила установки новых колпачков на клапаны

Перед установкой новых маслосъемных колпачков убедитесь в чистоте посадочных мест на направляющих втулках клапанов. Остатки старого уплотнения или грязь нарушат герметичность. Обработайте поверхности очистителем и просушите сжатым воздухом.

Смажьте внутреннюю поверхность новых колпачков чистое моторное масло. Это предотвратит повреждение при надевании на шток клапана и облегчит первоначальный запуск. Убедитесь, что колпачки соответствуют модели двигателя по диаметру и высоте.

Последовательность монтажа

Наденьте колпачок на оправку или специальный съемник, избегая перекоса.
Аккуратно запрессуйте его до упора на направляющую втулку равномерным усилием.
Проверьте посадку: колпачок должен плотно прилегать по всей окружности без зазоров.
Установите пружину клапана и сухари, используя специнструмент для сжатия пружин.

Критические ошибки: Перекос при запрессовке (ведет к разрыву манжеты), использование ударных инструментов (деформирует металлический корпус), отсутствие смазки (вызывает сухое трение при первом запуске).

Контрольный этап	Действие
После установки	Проверьте свободу хода клапана вручную – шток должен двигаться без заеданий
Перед сборкой ГБЦ	Убедитесь, что все колпачки сидят на одинаковой глубине

Первые 10 минут работы двигателя держите обороты в диапазоне 2000-2500 об/мин для постепенной приработки уплотнений. Избегайте резких скачков давления масла.

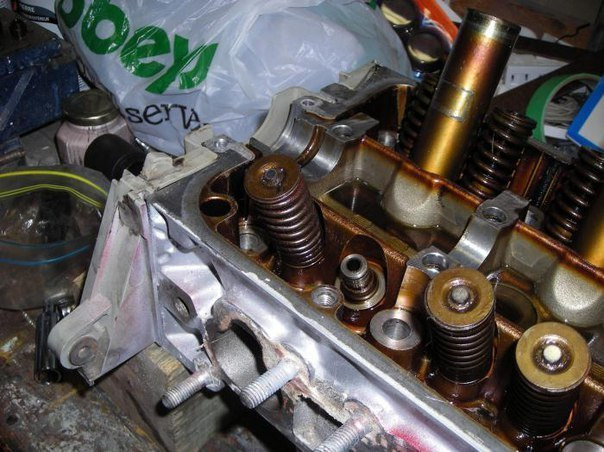

Особенности замены без снятия головки блока цилиндров

Основная сложность заключается в ограниченном доступе к колпачкам, установленным на направляющих впускных и выпускных клапанов. Для работы требуются специальные приспособления: съемник старых колпачков (часто в виде экстрактора с крючком), установщик новых (обычно оправка с конусом) и инструмент для сжатия клапанных пружин без демонтажа распредвала. Обязательно понадобится фиксатор поршня в ВМТ для предотвращения проворачивания коленвала.

Перед началом работ демонтируются клапанные крышки, ремень/цепь ГРМ, распредвалы (если конструкция позволяет) либо снимаются коромысла/рокеры. Каждый клапанный механизм последовательно разбирается: снимаются сухари, тарелки пружин и сами пружины с помощью рассухаривателя. Критически важно маркировать детали по цилиндрам и клапанам для обратной сборки без ошибок.

Ключевые этапы и требования

Необходимое оборудование:

Набор для рассухаривания клапанов (гидравлический или механический)
Магнитный пинцет или съемник сухарей
Крючкообразный экстрактор для колпачков
Установочная оправка (запрессовывает колпачки без перекоса)
Компрессор для фиксации клапанов (либо мягкий шнур в цилиндр)

Технологические нюансы:

Фиксация клапана - при снятии пружины клапан может провалиться в цилиндр. Для удержания применяют:
- Пневмокомпрессор через свечное отверстие
- Нейлоновый шнур, заведенный в камеру сгорания
Удаление старых колпачков - производится аккуратно экстрактором без повреждения направляющих. Остатки масла удаляются ветошью.
Установка новых - колпачки смачиваются моторным маслом, запрессовываются оправкой до упора. Перекос недопустим!
Сборка - монтаж пружин, тарелок и сухарей с контролем посадки. Сухари должны защелкнуться.

Риски и контроль:

Проблема	Последствие	Метод предотвращения
Падение сухарей в картер	Необходимость разборки двигателя	Использование магнитного инструмента, заглушка тряпкой
Неполная посадка колпачка	Ускоренный износ, продолжение течи масла	Визуальная проверка фонарем, контрольный щуп
Ошибка позиционирования клапанов	Удар поршня о клапан	Фиксатор ВМТ, запрет проворачивания коленвала

Проверка работы двигателя после замены колпачков

Запустите двигатель и дайте ему поработать на холостых оборотах 5-7 минут, контролируя отсутствие посторонних шумов из ГБЦ и следов течи масла в зоне замены. Проверьте герметичность соединений клапанной крышки и вакуумных шлангов, особое внимание уделите местам установки новых колпачков.

Прогрейте мотор до рабочей температуры (80-90°C) и выполните пробную поездку длительностью 15-20 минут с плавным набором скорости. Чередуйте режимы: движение на низких (1500-2000 об/мин) и средних (2500-4000 об/мин) оборотах без резких ускорений. Следите за равномерностью работы двигателя и цветом выхлопа.

Диагностика результатов

Ключевые параметры для оценки:

Дымность выхлопа: Бело-сизый дым при старте или подгазовках должен исчезнуть в течение первых 50 км пробега
Стабильность холостого хода: Отсутствие плавания оборотов и вибраций после прогрева
Динамика разгона: Ликвидация провалов при резком нажатии педали газа

Проблема	Возможная причина
Усиление дымления на прогретом моторе	Неправильная установка колпачков, повреждение при монтаже
Посторонний стук из ГБЦ	Недостаточное количество масла, ошибка сборки
Масляные подтеки на клапанной крышке	Неплотная посадка прокладки крышки или колпачков

После 200-300 км пробега выполните контрольный замер расхода масла и визуальный осмотр свечей зажигания – электроды должны быть сухими без масляного нагара. При сохранении симптомов износа колпачков требуется углубленная диагностика компрессии и состояния направляющих втулок клапанов.

Меры для увеличения срока службы новых колпачков

Строго соблюдайте регламент замены моторного масла и фильтра, используя только жидкости с допусками производителя двигателя. Деградированное масло образует шламовые отложения, ускоряющие износ резины уплотнений и закоксовывание пружин колпачков.

Избегайте длительной работы на холостом ходу и коротких поездок в холодное время года. Непрогретый двигатель провоцирует конденсацию топлива в картерных газах, что вызывает разбухание и растрескивание резиновых элементов колпачков из-за химической несовместимости.

Ключевые правила эксплуатации

Контроль уровня масла: Проверяйте щуп каждые 500-1000 км. Перелив создает избыточное давление в системе вентиляции, выдавливая колпачки из посадочных мест.
Прогрев двигателя: Начинайте движение плавно через 1-2 минуты после запуска зимой. Резкие нагрузки на непрогретые колпачки ведут к их деформации.
Качество заправки: Заправляйтесь на проверенных АЗС. Низкокачественное топливо с примесями ускоряет коксообразование в зоне направляющих клапанов.

Дополнительные меры защиты

Чистота впускного тракта: Регулярно обслуживайте систему вентиляции картера (PCV). Забитые патрубки повышают давление в головке блока, выталкивая масло через колпачки.
Предотвращение перегрева: Следите за исправностью термостата и радиатора. Температура выше 110°C вызывает термоусталость резины.
Щадящий режим обкатки: Первые 500 км после замены избегайте оборотов выше 3000 об/мин для адаптации уплотнительных кромок.

Фактор риска	Профилактическое действие
Агрессивные присадки	Исключите "раскоксовки" и сомнительные трибо-составы
Попадание антифриза	Немедленно устраняйте течи прокладки ГБЦ
Вибрации ГРМ	Своевременно меняйте натяжители и демпферы
