Масляный радиатор АКПП - описание и установка

Статья обновлена: 18.08.2025

Температурный режим трансмиссионного масла критически влияет на ресурс и надежность автоматической коробки передач.

Масляный радиатор АКПП – устройство для принудительного охлаждения рабочей жидкости, предотвращающее ее перегрев и деградацию.

Рассмотрим конструктивные особенности радиаторов, принцип их работы и основные этапы монтажа системы охлаждения трансмиссии.

Принцип работы масляного охладителя коробки передач

Масляный радиатор АКПП выполняет критическую функцию терморегуляции трансмиссионной жидкости. Нагрев масла происходит во время работы гидротрансформатора, фрикционов и шестерен, особенно при интенсивных нагрузках: буксировке, городских пробках или агрессивном вождении. Без эффективного охлаждения температура масла может достигать 120-150°C, что приводит к его окислению, разрушению присадок и образованию шлама.

Перегретое масло теряет смазывающие свойства и вязкостные характеристики, провоцируя ускоренный износ компонентов коробки. Радиатор предотвращает это, поддерживая рабочую температуру в диапазоне 80-95°C. Современные системы часто интегрированы с контуром охлаждения двигателя, но могут иметь и автономное исполнение с вентилятором для дополнительного теплоотвода.

Ключевые этапы работы системы

Циркуляционный цикл включает:

1. Насос АКПП подает горячее масло в магистраль, ведущую к радиатору.
2. Жидкость проходит через соты теплообменника, где отдает избыточное тепло встречным потокам воздуха или антифризу (в зависимости от типа охладителя).
3. Охлажденное масло возвращается в поддон коробки, завершая термостатический цикл.

Фактор влияния	Последствия перегрева
Деградация масла	Потеря защитных свойств, закоксовывание каналов
Износ фрикционов	Пробуксовки, рывки при переключениях
Деформация уплотнений	Течи, падение давления в системе

Эффективность теплообмена зависит от площади поверхности радиатора, скорости движения автомобиля и исправности термостата (если предусмотрен). В экстремальных условиях срабатывает дополнительный контур или включается вентилятор принудительного обдува. Регулярная очистка сот радиатора от грязи и контроль уровня масла обязательны для сохранения работоспособности системы.

Основные типы радиаторов: воздушные и жидкостные конструкции

Воздушные радиаторы (также называемые standalone) представляют собой автономные теплообменники, установленные перед основным радиатором двигателя или в другом зоне с хорошим обдувом. Они состоят из металлических трубок и алюминиевых пластин, которые рассеивают тепло масла АКПП в окружающий воздух за счет встречного потока или принудительного обдува вентилятором. Такая конструкция полностью исключает контакт трансмиссионной жидкости с охлаждающей жидкостью двигателя.

Жидкостные радиаторы интегрированы в систему охлаждения двигателя и представляют собой теплообменник "трубка в трубке" или совмещенный блок. Масло АКПП циркулирует по внутренним каналам, а наружные контуры заполнены антифризом двигателя. Тепло передается от трансмиссионной жидкости к охлаждающей жидкости, которая затем охлаждается в основном радиаторе. Этот тип обеспечивает более стабильный теплосъем за счет высокой теплоемкости ОЖ.

Сравнительные характеристики

Критерий	Воздушный радиатор	Жидкостный радиатор
Принцип охлаждения	Прямой теплообмен с воздухом	Косвенный теплообмен через ОЖ двигателя
Эффективность	Зависит от скорости движения и температуры воздуха	Стабильна благодаря термостату двигателя
Риск смешивания жидкостей	Отсутствует	Возможен при разгерметизации
Сложность монтажа	Требует прокладки магистралей и крепления	Подключается к штатным контурам охлаждения

Ключевые преимущества воздушных систем:

• Максимальная простота конструкции
• Отсутствие риска загрязнения масла АКПП антифризом
• Эффективность на высоких скоростях

Преимущества жидкостных решений:

1. Быстрый прогрев масла в холодном режиме
2. Автоматическая стабилизация температуры
3. Компактность и защита от механических повреждений

Материалы изготовления: алюминий vs медь-латунь

Алюминий доминирует в современных конструкциях благодаря сочетанию легкости и технологичности литья. Он позволяет создавать сложные моноблочные конструкции с интегрированными бачками и патрубками, снижая стоимость производства. Медь-латунные радиаторы традиционно изготавливаются методом пайки, где медные трубки запрессовываются в латунные бачки, обеспечивая высокую ремонтопригодность за счет разборной конструкции.

Ключевые различия проявляются в физических свойствах: медь обладает на 60% большей теплопроводностью (401 Вт/м·К против 237 у алюминия), что теоретически повышает эффективность охлаждения. Однако алюминиевые модели компенсируют это увеличением площади оребрения и толщины стенок, а также оптимизацией воздушных потоков через соты.

Сравнительные характеристики

Критерий	Алюминий	Медь-латунь
Теплоотдача	Достигается конструктивными решениями	Выше благодаря физическим свойствам меди
Коррозионная стойкость	Требует анодирования/покрытий	Устойчива к агрессивным средам
Механическая прочность	Чувствителен к вибрациям, ударным нагрузкам	Высокая пластичность, устойчивость к деформациям
Эксплуатация	Неразборный корпус, замена при повреждениях	Возможна замена трубок или бачков
Вес	На 40-50% легче	Значительная масса

Выбор материала определяет эксплуатационную стратегию: алюминиевые радиаторы дешевле при серийном производстве, но неремонтопригодны. Медно-латунные конструкции актуальны для тяжелых условий эксплуатации, где критична живучесть и возможность восстановления. Современные технологии компенсируют недостатки алюминия никелевым напылением трубок и эпоксидной защитой бачков.

Типоразмеры и геометрия трубок охладителя

Основные параметры трубок радиатора АКПП включают внешний диаметр, толщину стенки и материал изготовления. Наиболее распространены размеры 3/8" (9.5 мм) и 1/2" (12.7 мм) в диаметре при толщине стенки 0.8-1.2 мм, обеспечивающей баланс между прочностью и гибкостью. Медные или алюминиевые трубки демонстрируют оптимальную теплопроводность, тогда как стальные с антикоррозийным покрытием применяются в бюджетных решениях.

Геометрия контура напрямую влияет на эффективность теплообмена и совместимость с автомобилем. Стандартные конфигурации:

• Прямолинейные участки с минимальным числом изгибов для снижения гидравлического сопротивления
• Радиусные изгибы (не менее 3D трубки) для предотвращения заломов и турбулентности потока
• Спиральные или змеевидные секции в конденсаторных блоках для увеличения площади охлаждения

Ключевые аспекты монтажной геометрии

Параметр	Оптимальное значение	Последствия отклонений
Длина контура	1.5-2.5 м	Снижение КПД или перегрев
Угол подключения	30-45° к патрубкам АКПП	Напряжение соединений, течи
Расположение относительно вентилятора	Центральная зона воздушного потока	Локальный перегрев секций

При подборе учитывайте тип фланцевых соединений (ISO-пускание, JIC 37°) и рабочее давление (стандартно 15-25 бар). Композитные трубки с нейлоновой оплеткой сохраняют форму при вибрациях, но требуют защиты от перетирания о кузовные элементы. Обязательна проверка соответствия геометрии штатным точкам крепления во избежание критических изгибов.

Интеграция с системой охлаждения двигателя

Масляный радиатор АКПП интегрируется в общий контур охлаждения двигателя, используя его антифриз в качестве рабочей жидкости. Трансмиссионное масло циркулирует через отдельный теплообменник внутри основного радиатора двигателя или через выносной модуль, подключенный к его патрубкам.

Нагретое масло из коробки передач поступает в радиатор, где отдает избыточное тепло охлаждающей жидкости двигателя. Охлажденное масло возвращается обратно в трансмиссию, предотвращая его перегрев и деградацию. Эта связь обеспечивает стабильный тепловой режим обоих агрегатов.

Ключевые особенности интеграции

• Схема подключения: Врезка в магистрали системы охлаждения между двигателем и основным радиатором через тройники или штатные порты
• Типы конструкций:
  • Интегрированный теплообменник в бачке основного радиатора
  • Отдельный выносной радиатор с патрубками для антифриза
  • Комбинированные системы с дополнительным воздушным охлаждением
• Термостатическое управление: Совместная работа с термостатом двигателя для поддержания оптимальной температуры масла (70-95°C)

Преимущества	Риски при ошибках монтажа
Быстрый прогрев масла в холодном режиме	Передавливание патрубков из-за высокого давления
Защита от перегрева в экстремальных условиях	Образование воздушных пробок в контуре
Синхронизация температурных режимов ДВС и АКПП	Перегрев двигателя при засорении каналов

Важно: При установке обязательна проверка герметичности соединений и соответствие диаметров патрубков. Неправильная обвязка может вызвать взаимное влияние температурных режимов агрегатов.

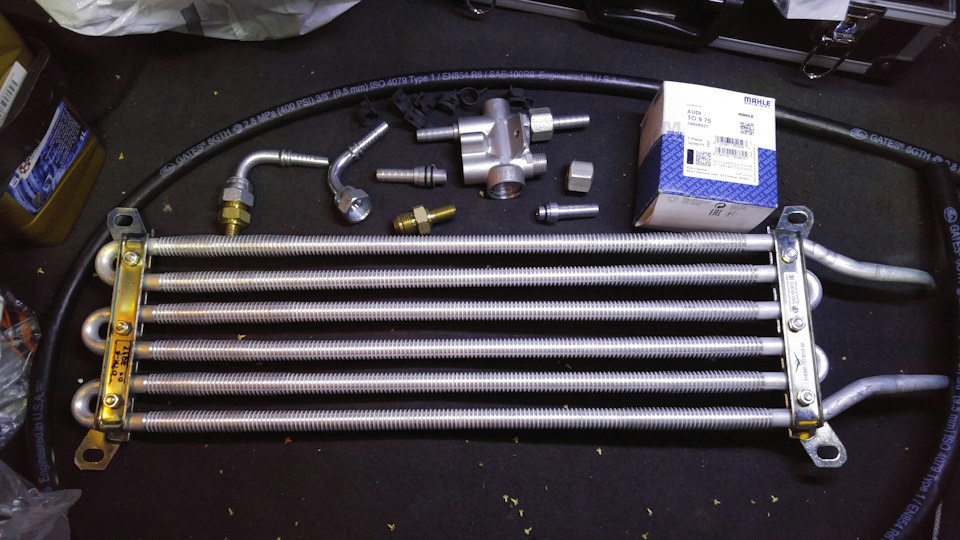

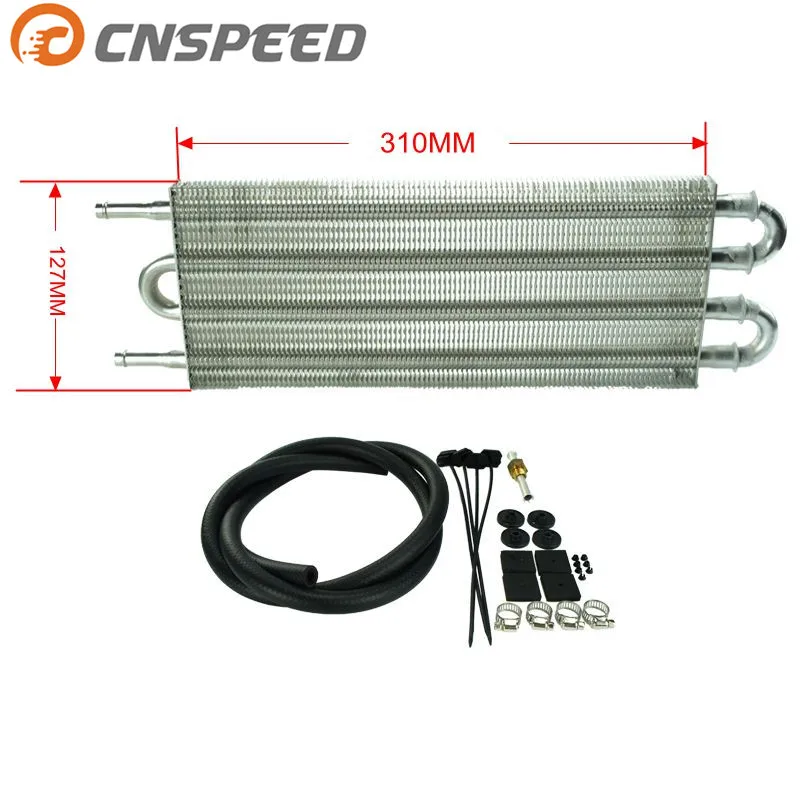

Самостоятельное расположение: наружный монтаж

Наружный монтаж масляного радиатора АКПП предполагает установку перед основным радиатором двигателя или в зоне свободного пространства за бампером. Такой подход обеспечивает прямой контакт с набегающим воздушным потоком, что критически важно для эффективного охлаждения трансмиссионной жидкости. Необходимо избегать зон с высоким риском механических повреждений и воздействия дорожной грязи.

Крепление осуществляется с помощью металлических хомутов или кронштейнов, входящих в комплект. Обязательна проверка отсутствия вибрации и контакта с подвижными элементами подкапотного пространства после фиксации. Радиатор должен располагаться строго вертикально для предотвращения образования воздушных пробок в магистралях.

Ключевые этапы подключения

Порядок подсоединения магистралей к системе АКПП:

1. Определение линий подачи/возврата: найти штатные патрубки охладителя на корпусе АКПП (обычно обозначены метками "OUT" и "IN").
2. Врезка в магистраль:
   • Обрезать заводской патрубок возврата ("IN").
   • Подключить отрезок к верхнему выводу радиатора.
   • Соединить нижний вывод радиатора с отсеченным патрубком АКПП.
3. Особенности прокладки трубок:
   • Использовать термостойкие шланги с армированием.
   • Исключить перегибы и контакт с горячими поверхностями.
   • Закрепить трассу пластиковыми стяжками через каждые 15–20 см.

Контроль герметичности: после запуска двигателя проверить соединения на отсутствие течей при работе АКПП в режимах P-R-N-D. Рекомендуется повторная диагностика через 100–200 км пробега.

Параметр	Требование
Уклон установки	Не более 5° от вертикали
Зазор от элементов кузова	Минимум 15 мм
Диаметр шлангов	Соответствует штатным магистралям АКПП
Температурная нагрузка	До +150°C (материалы)

Расчет производительности радиатора для АКПП

Основная задача расчета – определение тепловой мощности, которую радиатор должен эффективно отводить от масла АКПП для поддержания его температуры в безопасном диапазоне (обычно 70-95°C). Недостаточная производительность ведет к перегреву масла, его деградации, ускоренному износу деталей коробки и возможному отказу.

Ключевым исходным параметром является тепловыделение самой АКПП, напрямую зависящее от мощности двигателя и условий эксплуатации. Ориентировочно оно составляет 10-20% от мощности мотора в нормальном режиме, достигая 25-30% при интенсивных нагрузках (буксировка, горные дороги, спортивная езда). Требуемая производительность радиатора (Q, кВт) должна превышать расчетное тепловыделение с запасом 15-25%.

Факторы и методика расчета

Для точного расчета учитывают:

• Максимальную мощность двигателя (N_двиг, кВт): Базовый параметр.
• Коэффициент тепловыделения АКПП (K_т): 0.1 – 0.3 (выбирается по условиям эксплуатации).
• Требуемый запас производительности (Z): 1.15 – 1.25.
• Температурный режим: Максимальную температуру окружающей среды (воздуха или ОЖ) и целевой перепад температур на радиаторе (ΔT, обычно 20-40°C).

Базовая формула для оценки минимальной требуемой производительности:

Q = N_двиг * K_т * Z

Пример: Для двигателя 150 кВт (≈204 л.с.) и тяжелых условий (K_т=0.25) с запасом 20% (Z=1.2):

Q = 150 * 0.25 * 1.2 = 45 кВт

Дополнительные параметры для точного подбора:

• Расход масла через радиатор (л/мин): Должен обеспечивать эффективный теплоотвод без избыточного сопротивления.
• Свойства масла ATF: Теплоемкость, вязкость.
• Характеристики радиатора: Площадь теплообмена, материал трубок/ребер, тип (воздушный, жидкостно-воздушный).

Мощность двигателя (л.с.)	Типовая нагрузка	Ориентировочная производительность радиатора (кВт)
100 - 150	Умеренная (город)	3 - 8
150 - 250	Средняя (трасса)	8 - 20
250 - 400	Высокая/тяжелая (спорт, буксировка)	20 - 45+

Окончательный выбор радиатора требует проверки соответствия его паспортной характеристики рассеивания тепла (указывается производителем для конкретных условий ΔT и расхода воздуха/ОЖ) расчетному значению Q. При установке в контур двигателя учитывают суммарную тепловую нагрузку.

Признаки перегрева трансмиссионной жидкости

Перегрев трансмиссионной жидкости (ATF) в АКПП – опасное состояние, способное вызвать ускоренный износ компонентов и полный выход коробки передач из строя. Регулярное превышение рабочих температур (обычно выше 90-110°C) приводит к деградации свойств масла и повреждению внутренних элементов.

Своевременное обнаружение симптомов перегрева критически важно для предотвращения дорогостоящего ремонта. Игнорирование этих признаков неизбежно ведет к прогрессирующему разрушению фрикционов, уплотнителей и каналов гидроблока.

Характерные проявления

Основные симптомы, указывающие на чрезмерный нагрев ATF:

• Запах горелого масла – Наиболее очевидный признак. Появляется характерный едкий запах паленой жидкости при открытии капота или во время движения.
• Изменение цвета ATF – Нормальная жидкость красная и прозрачная. Перегрев вызывает ее потемнение (до темно-коричневого или черного цвета), помутнение и появление металлического блеска от продуктов износа.
• Затрудненное или резкое переключение передач – Потеря смазочных свойств и вязкости приводит к рывкам, ударам, задержкам при переключениях (особенно с 1 на 2 передачу или при включении заднего хода).
• Самопроизвольное переключение на нейтраль – АКПП может внезапно "выбивать" в нейтраль во время движения из-за потери давления в системе.
• Появление шумов (гул, вой) – Возникают при работе гидротрансформатора или насоса из-за загустевшей или потерявшей свойства жидкости.
• Снижение уровня ATF – Интенсивный перегрев ускоряет испарение жидкости через сапун коробки или может указывать на утечки через поврежденные уплотнения.

Важно: Появление даже одного из этих признаков – повод для немедленной диагностики состояния АКПП и трансмиссионной жидкости. Регулярная проверка уровня и качества ATF щупом является базовой профилактической мерой.

Симптомы засорения каналов радиатора

Засорение каналов масляного радиатора АКПП нарушает циркуляцию трансмиссионной жидкости, что провоцирует локальные заторы и снижение эффективности теплообмена. Это создает избыточное давление в системе и критически ограничивает доступ охлаждающей жидкости к узлам коробки.

Первичные признаки проявляются при нагрузках: буксировке, длительном подъеме или агрессивном вождении. По мере прогрессирования проблемы симптомы становятся постоянными и приводят к механическим повреждениям фрикционов, соленоидов и гидроблока.

Ключевые проявления

• Перегрев масла в АКПП – температура регулярно превышает 120°C, сопровождается ошибками датчиков или характерным запахом горелой жидкости.
• Задержки при переключении передач – рывки, толчки, "проседание" мощности между 2-3 и 4-5 скоростями.
• Самопроизвольные переходы в аварийный режим – блокировка высших передач (обычно 3-й), мигание индикатора "Check Engine" или "AT Oil Temp".
• Визуальные признаки – потемнение трансмиссионной жидкости, металлическая стружка в поддоне, мутные отложения на щупе.
• Утечки масла – выдавливание сальников или прокладок из-за избыточного давления в забитых каналах.

Видимые подтёки масла на корпусе радиатора

Обнаружение масляных подтёков на корпусе радиатора АКПП свидетельствует о нарушении герметичности системы охлаждения трансмиссии. Чаще всего это происходит из-за механических повреждений трубок или пластиковых бачков, коррозии металлических элементов, либо неисправности уплотнительных прокладок и соединений.

Игнорирование проблемы приводит к падению уровня рабочей жидкости в АКПП, перегреву трансмиссии и ускоренному износу фрикционов. Характерными признаками являются масляные пятна под автомобилем после стоянки, устойчивый запах горелого масла из-под капота и снижение уровня ATF на щупе.

Типичные причины и последствия

Основные источники протечек:

• Трещины в алюминиевом корпусе или пластиковых патрубках
• Разрушение резиновых уплотнителей в местах соединения с магистралями
• Коррозия металлических трубок от дорожных реагентов
• Деформация фланцев крепления после ударов

Критичные последствия:

1. Аэрация масла из-за подсоса воздуха
2. Снижение давления в гидроблоке
3. Буксование фрикционных дисков
4. Полный отказ переключения передач

Стадия протечки	Действия	Риски
Незначительное увлажнение	Затяжка хомутов, контроль уровня ATF	Попадание грязи в систему
Постоянные капли	Замена уплотнений, герметизация	Перегрев АКПП на 15-20%
Струйное вытекание	Немедленная замена радиатора	Разрушение фрикционов за 200-300 км

Важно: При обнаружении подтёков запрещена эксплуатация автомобиля без диагностики. Для точной локализации дефекта требуется демонтаж радиатора с проверкой давлением.

Диагностика неисправностей термодатчиков

Термодатчики масляного радиатора АКПП контролируют температуру трансмиссионной жидкости, передавая данные блоку управления для активации вентилятора охлаждения. Их некорректная работа ведет к перегреву масла, ускоренному износу фрикционов и соленоидов, а также ошибкам в памяти ЭБУ.

Основные признаки неисправности включают хаотичное включение/выключение вентилятора при холодной АКПП, отсутствие реакции кулера на прогрев масла выше рабочей температуры (обычно 85-95°C), или постоянную работу вентилятора без выключения. Косвенным симптомом является запах горелого масла из коробки.

Методы проверки

Диагностика сканером:

• Считайте параметр «Температура масла АКПП» через OBD-II порт
• Сравните показания с реальной температурой (измеряется пирометром в картере АКПП)
• Отклонение >10-15°C при прогреве указывает на неисправность

Проверка мультиметром:

1. Отсоедините разъем датчика при выключенном зажигании
2. Измерьте сопротивление между контактами:
   • При +20°C: 2-5 кОм (точное значение уточняйте в мануале)
   • При +80°C: 200-500 Ом
3. Погрузите датчик в воду контролируемой температуры, сверьте падение сопротивления

Тип неисправности	Действия
Обрыв цепи	Прозвонить проводку от ЭБУ до датчика
Короткое замыкание	Проверить изоляцию проводов на участке вывода датчика
Механическое повреждение	Осмотреть корпус на трещины, следы масла

Важно: При замене термодатчика используйте оригинальные запчасти или проверенные аналоги – некорректный диапазон срабатывания нарушит алгоритм охлаждения.

Сравнение OEM и аналогов: критерии выбора

Выбор между оригинальным (OEM) и аналоговым радиатором масла АКПП требует анализа ключевых параметров, влияющих на надежность и стоимость системы охлаждения трансмиссии. Неправильный подбор компонента может привести к перегреву масла, преждевременному износу АКПП и дорогостоящему ремонту.

Приоритетными критериями оценки являются конструктивное соответствие, материалы изготовления, эффективность теплоотдачи и долговечность. Следует учитывать не только цену, но и совместимость с конкретной моделью автомобиля, условия эксплуатации и гарантии производителя.

Факторы для сравнения

Основные отличия OEM и аналоговых радиаторов:

Критерий	OEM	Аналоги
Соответствие спецификациям	Гарантировано производителем авто	Требует проверки сертификатов
Материалы корпуса/трубок	Алюминиевые сплавы с защитным покрытием	Вариативно (от алюминия до биметалла)
Теплообменная поверхность	Рассчитана под параметры конкретной АКПП	Часто унифицирована
Ресурс эксплуатации	Средний срок службы 5-8 лет	Зависит от бренда (1-7 лет)
Стоимость	Выше на 40-200%	Бюджетные и премиум сегменты

Рекомендации по выбору:

• Для автомобилей старше 7 лет или с пробегом 150 000+ км допустимы качественные аналоги уровня BEHR, Nissens
• OEM обязателен при:
  1. Наличии турбины или спортивного режима
  2. Эксплуатации в тяжелых условиях (буксировка, бездорожье)
  3. Гибридных трансмиссиях
• Проверять:
  • Толщину трубок (менее 0.8 мм – риск деформации)
  • Наличие антикоррозийной обработки стыков
  • Совпадение патрубков по углу и диаметру

Дешевые аналоги без бренда (особенно в пластиковом корпусе) часто имеют сниженную площадь сот, что провоцирует рост температуры масла на 15-20°C выше нормы. Для диагностированных проблем охлаждения АКПП предпочтительны усиленные модели с медными трубками.

Подбор модели по VIN-коду автомобиля

VIN-код автомобиля содержит уникальную информацию о спецификации транспортного средства, включая данные о трансмиссии и системе охлаждения. Это позволяет точно определить совместимость масляного радиатора АКПП с конкретной модификацией авто.

Для подбора радиатора необходимо предоставить VIN менеджеру автозапчастей или использовать онлайн-каталоги производителей. Специализированные сервисы (например ETKA, TecDoc) автоматически сопоставляют 17-значный код с техническими требованиями оригинальных и аналоговых компонентов.

Порядок идентификации

1. Найдите VIN в ПТС, на кузове (стенка моторного отсека/стойка водительской двери) или под лобовым стеклом
2. Укажите код в поисковой системе каталога запчастей
3. В разделе "Трансмиссия" → "Система охлаждения АКПП" выберите радиатор
4. Сверьте технические параметры:
   • Тип подключения (фланцевое/резьбовое)
   • Диаметр патрубков
   • Габаритные размеры посадочного места

Преимущества подбора по VIN	Риски при игнорировании VIN
Гарантия совпадения крепежных элементов	Некорректная установка из-за различий в поколениях авто
Соответствие тепловому режиму АКПП	Перегрев или недостаточное охлаждение трансмиссионной жидкости

Совместимость с конкретной моделью АКПП

Ключевым фактором при выборе масляного радиатора АКПП является точное соответствие модели коробки передач. Каждая АКПП имеет уникальные конструктивные особенности: расположение патрубков, диаметр резьбы, тип креплений и тепловую нагрузку. Универсальные решения часто приводят к протечкам масла, перегреву или некорректной работе гидроблока из-за несовпадения рабочих параметров.

Производители радиаторов указывают совместимость в технической документации, но окончательную проверку необходимо проводить по VIN-коду автомобиля или каталожному номеру оригинальной запчасти. Особое внимание уделяется адаптерам для подключения – они должны идеально стыковаться с магистралями АКПП без деформации уплотнительных колец.

Критерии совместимости

При верификации учитывайте следующие параметры:

• Тип фланцевого соединения: метрическая или дюймовая резьба (M12x1.5, 1/2" NPT и др.)
• Угол наклона патрубков: отклонение даже на 5° вызывает напряжение в трубках
• Терморегуляция: давление открытия термостатического клапана (если интегрирован)

Пример соответствия для распространенных АКПП:

Модель АКПП	Рекомендуемый радиатор	Особенности
ZF 6HP26	Mahle KT 160	Интегрированный термостат на 92°C
Aisin AW TF-80SC	Nissens 94140	Патрубки под 38° с левой резьбой

Важно: После установки радиатора, не соответствующего спецификации АКПП, диагностика может показывать ошибки P0711 (неверная температура масла) или P2769 (сбои в работе соленоидов). Для гибридных трансмиссий и АКПП с двойным сцеплением (DSG, Powershift) требования к теплоотводу строже из-за высоких пиковых нагрузок.

Необходимость переходников для нестандартных патрубков

При замене масляного радиатора АКПП часто возникает проблема несоответствия диаметров или типов соединений штатных патрубков и новых элементов системы. Особенно критично это при установке неоригинальных радиаторов или тюнинговых решений, где геометрия подключений может существенно отличаться от заводской.

Использование патрубков с неподходящими размерами или углами изгиба без переходников приводит к пережатию магистралей, нарушению герметичности и утечкам трансмиссионной жидкости. Это провоцирует падение давления в системе, недостаточное охлаждение масла и, как следствие, ускоренный износ фрикционов и соленоидов АКПП.

Типы решений для адаптации

• Резиновые переходные муфты с разным диаметром входов/выходов для плавного изменения сечения трубопроводов.
• Алюминиевые или латунные переходники-уголки для изменения направления потока на 45° или 90° без деформации шлангов.
• Фланцевые адаптеры с болтовым креплением для радиаторов, требующих замены типа соединения (например, с резьбового на quick-connect).
• Комплекты универсальных хомутов усиленного типа для надежной фиксации разнородных соединений.

Последствия игнорирования переходников

Проблема	Результат
Перекручивание патрубков	Сужение проходного сечения → перегрев ATF
Неполная посадка шланга	Выдавливание масла под давлением → падение уровня жидкости
Напряжение в местах соединений	Трещины штуцеров → необходимость замены радиатора

Подбор адаптеров требует точного замера посадочных мест на радиаторе и штатных магистралях. Для сложных случаев оптимально изготовление переходников на токарном станке по индивидуальным чертежам – это гарантирует соосность и отсутствие нагрузок на узлы системы.

Монтажный комплект: хомуты, фитинги, прокладки

Комплект для установки масляного радиатора АКПП включает критически важные компоненты, обеспечивающие герметичность и надёжное соединение магистралей. Отсутствие или некачественный подбор этих элементов неизбежно приводит к утечкам трансмиссионной жидкости, падению давления в системе и риску выхода из строя коробки передач.

Основная функция комплекта – создание долговечных и виброустойчивых соединений между радиатором, патрубками АКПП и дополнительными охладительными контурами. Использование неподходящих материалов или несоответствующих спецификациям деталей провоцирует перетирание шлангов, коррозию и потерю герметичности при температурных расширениях.

Состав монтажного комплекта

• Хомуты: Червячные или силовые кольцевые из нержавеющей стали. Обеспечивают равномерное обжатие патрубков без деформации.
• Фитинги:
  • Прямые и угловые переходники (алюминий/латунь)
  • Быстроразъёмные соединения типа AN или JIC
  • Резьбовые адаптеры под спецификацию портов АКПП
• Прокладки:
  • Алюминиевые или медные уплотнительные шайбы для фланцевых соединений
  • Термостойкие резиновые кольца для фитингов
  • Фторопластовые уплотнители резьбы

Компонент	Типовая спецификация	Последствия несоответствия
Хомуты	Диапазон стягивания на 10-15 мм меньше диаметра шланга	Сдвиг патрубков, разбрызгивание масла на горячие детали
Фитинги	Рабочее давление ≥ 8 Бар, температура ≥ 150°C	Трещины на корпусе, выдавливание уплотнений
Прокладки	Совместимость с маслом ATF+4/Mercon	Разбухание резины, закупорка каналов

При монтаже обязательна замена всех штатных пластиковых фиксаторов на металлические хомуты с шагом крепления не более 25 см. Резьбовые соединения требуют точного момента затяжки (указывается производителем АКПП), превышение которого ведёт к срыву резьбы в алюминиевом картере коробки.

Инструменты для замены: базовый набор

Перед началом работ по замене масляного радиатора АКПП подготовьте минимальный комплект инструментов. Это сократит время монтажа и исключит простои из-за отсутствия нужного оборудования. Убедитесь в наличии защитных средств – перчаток и очков.

Основной перечень включает универсальные приспособления для демонтажа/установки. Специфические инструменты (например, для трубок охлаждения) могут потребоваться в зависимости от конструкции радиатора и марки автомобиля. Проверьте техническую документацию авто на предмет особенностей.

Обязательные инструменты

• Набор рожковых и накидных ключей (диапазон 8-19 мм)
• Трещоточная рукоятка с удлинителем и головками (размеры 10, 12, 13 мм)
• Торцевые ключи для труднодоступных гаек (глубинные головки)
• Плоскогубцы: стандартные и игольчатые
• Отвертки (крестовые и шлицевые)

Дополнительные материалы

1. Герметик для патрубков (термостойкий)
2. Чистая ветошь и ёмкость для слива жидкости
3. Новые хомуты (нейлоновые или металлические)
4. Диэлектрическая смазка для разъёмов

Элемент	Назначение
Динамометрический ключ	Точная затяжка креплений радиатора
Спецклещи для хомутов	Безопасный демонтаж пружинных хомутов

Потребность в смотровой яме или подъёмнике

Установка масляного радиатора АКПП требует обязательного доступа к нижней части автомобиля. Основные точки крепления, патрубки системы охлаждения и элементы подрамника расположены под днищем, что делает наземные работы крайне затруднительными.

Без подъёмного оборудования невозможно обеспечить безопасное позиционирование радиатора, корректное подключение магистралей и надёжную фиксацию кронштейнов. Попытки монтажа "на лежака" или домкратах существенно повышают риск ошибок и травм.

Критические операции, требующие подъёма авто

• Демонтаж защиты двигателя или элементов подрамника для доступа к зоне установки
• Точное позиционирование радиатора относительно штатных посадочных мест
• Прокладка магистралей охлаждения с контролем зазоров с подвижными элементами подвески
• Герметичное соединение патрубков с использованием специальных хомутов типа "паук"

Минимальная высота подъёма должна составлять 80-100 см для комфортной работы с инструментом. Электрогидравлический подъёмник предпочтительнее ямы из-за удобства перемещения под автомобилем и лучшей освещённости рабочей зоны.

Меры предосторожности при работе с горячим маслом

Трансмиссионное масло в АКПП нагревается до высоких температур (70-120°C) в процессе эксплуатации. Непосредственный контакт с горячей жидкостью вызывает серьезные термические ожоги кожи. Перед началом любых работ с масляными магистралями, патрубками или радиатором убедитесь в полном остывании жидкости до безопасной температуры.

Используйте только термостойкие перчатки из нитрила или неопрена при возможном контакте с маслом. Избегайте хлопчатобумажных или кожаных перчаток – они быстро пропитываются маслом и усиливают термическое воздействие. Обеспечьте вентиляцию рабочей зоны, так как пары нагретого масла раздражают дыхательные пути.

Ключевые правила безопасности:

• Контроль температуры масла: Проверяйте температуру тыльной стороной ладони у патрубков перед демонтажем элементов.
• Защита глаз: Всегда надевайте очки для предотвращения попадания брызг в глаза.
• Давление в системе: Сбросьте остаточное давление в магистралях через контрольную пробку АКПП перед отсоединением шлангов.

Ситуация	Риск	Мера предотвращения
Отсоединение патрубков	Выброс струи горячего масла под давлением	Постепенное ослабление хомутов с использованием ветоши для экранирования
Слив отработанного масла	Пролив на кожу или компоненты авто	Использование широкой емкости с воронкой, установка отражающих экранов
Утилизация масла	Возгорание при контакте с нагретыми деталями	Немедленная уборка проливов, хранение в закрытой металлической таре вдали от источников огня

1. Держите аптечку с противоожоговыми средствами (Пантенол, гель Лиоксазин) в непосредственной близости от рабочей зоны.
2. Не используйте открытый огонь или искрящий инструмент вблизи пролитого масла – пары легко воспламеняются.
3. При попадании масла на кожу: немедленно промойте пораженный участок холодной проточной водой в течение 15 минут.

Фиксация автомобиля перед началом работ

Правильная фиксация транспортного средства – обязательное условие безопасности при замене масляного радиатора АКПП. Неподвижность автомобиля исключает риск самопроизвольного движения, которое может привести к травмам или повреждению компонентов во время демонтажных и монтажных операций.

Пренебрежение этим этапом создает прямую угрозу жизни и здоровью. Даже незначительное смещение машины при работе под ней способно вызвать критическую ситуацию, особенно при использовании подъемных приспособлений.

Последовательность действий

1. Выбор места: Установите автомобиль на ровную твердую поверхность (асфальт, бетон). Избегайте грунта, песка или уклонов.
2. Ручной тормоз: Максимально затяните стояночный тормоз до характерного щелчка фиксатора.
3. Блокировка колес:
   • Разместите противооткатные упоры (башмаки) под обоими задними колесами при подъеме передней части.
   • Если задняя ось приподнята – блокируйте передние колеса.
4. Дополнительная фиксация (для МКПП): Включите первую передачу или задний ход.
5. Подъем и страховка:
   • Используйте домкрат только для подъема, не работайте под машиной, опирающейся только на него.
   • Немедленно установите автомобиль на устойчивые подпорки (козлы) после поднятия.
   • Проверьте стабильность конструкции перед началом работ – машина не должна шататься.

Демонтаж защитных элементов двигателя

Отсоедините отрицательную клемму аккумуляторной батареи для обесточивания электросистемы автомобиля. Установите транспортное средство на подъемник или эстакаду, обеспечив устойчивое положение и доступ к нижней части моторного отсека. Подготовьте емкости для слива технических жидкостей при необходимости.

Определите тип крепления защитных элементов: большинство конструкций фиксируется комбинацией болтов, винтов или клипс по периметру. Выполните визуальный осмотр для выявления скрытых точек крепления и оценки состояния резьбовых соединений. Обработайте проблемные крепления проникающей смазкой за 10-15 минут до демонтажа.

Порядок снятия компонентов

1. Снимите пластиковые щитки колесных арок при их наличии, используя TORX T25 или фигурную отвертку
2. Демонтируйте нижнюю защиту картера:
   • Выкрутите 14 болтов M8 крестовой отверткой или головкой на 10
   • Поддерживайте защиту при откручивании последних двух крепежей
   • Аккуратно опустите панель, отсоединяя резиновые демпферы
3. Снимите дополнительные элементы:

   Компонент	Крепеж	Инструмент
   Стабилизатор выхлопа	2 гайки M10	головка 13
   Теплозащита рулевой рейки	3 самореза	шуруповерт PH2

Внимание: металлические защиты имеют острые кромки – используйте защитные перчатки. Размещайте снятые детали на чистой поверхности во избежание загрязнения посадочных плоскостей. Проверьте целостность резиновых подвесов перед установкой радиатора.

Слив трансмиссионной жидкости: технология

Слив отработанной жидкости осуществляется только после прогрева АКПП до рабочей температуры (пробег 10-15 км). Это обеспечивает снижение вязкости и удаление максимального объема загрязнений. Автомобиль фиксируется на ровной поверхности стояночным тормозом, поднимается на подъемнике/эстакаде или устанавливается над смотровой ямой.

Под сливную пробку коробки передач подставляется чистая емкость объемом 5-8 литров. Ключом (чаще всего на 14-17 мм) аккуратно ослабляется пробка, после чего она выкручивается рукой – последние витки сопровождаются сбросом потока горячей жидкости. Важно избегать контакта с кожей из-за высокой температуры отработанного материала.

Ключевые этапы процедуры

• Полный слив: Дождаться прекращения интенсивного потока и перехода на капельный режим (5-7 минут).
• Осмотр пробки: Проверить магнитосборник пробки на наличие металлической стружки – крупные фрагменты сигнализируют о неисправностях.
• Очистка резьбы: Удалить металлические частицы и грязь с магнита и посадочного места пробки ветошью.
• Замена уплотнения: Установить новую медную шайбу или резиновое кольцо (в зависимости от конструкции).

Типичные ошибки

Неправильный объем слива	Игнорирование прогрева АКПП приводит к неполному удалению отработки
Повреждение резьбы	Применение чрезмерного усилия при закручивании пробки
Загрязнение системы	Использование грязной тары или попадание мусора в отверстие слива

После установки пробки с новым уплотнением и затяжки с моментом 35-45 Н∙м (значение уточнять в manual) выполняется заправка свежей жидкости через маслозаливную горловину. Объем заливаемого состава должен соответствовать слитому количеству с поправкой на остаток в охладителе и гидроблоке. Контроль уровня осуществляется на работающем двигателе через щуп АКПП согласно регламенту производителя.

Отсоединение штатных патрубков охладителя

Найдите место подключения штатных патрубков трансмиссионной жидкости к радиатору охлаждения двигателя или отдельному теплообменнику АКПП. Обычно это два резиновых или металлических патрубка, идущих от коробки передач. Перед началом работ подготовьте ёмкость для слива жидкости и ветошь, так как при отсоединении неизбежно выльется некоторое количество ATF.

Очистите область вокруг соединений патрубков от грязи для предотвращения её попадания в систему. Определите тип крепления: чаще всего используются пружинные или винтовые хомуты. Ослабьте хомуты с помощью отвертки (крестовой/шлицевой) или пассатижей (для пружинных), сдвинув их вниз по патрубку от места соединения.

Аккуратно снимите патрубки с штуцеров:

1. Возьмитесь за основание патрубка у штуцера.
2. Поворачивайте патрубок из стороны в сторону, одновременно осторожно тяня его на себя.
3. Не прилагайте чрезмерных усилий, чтобы не повредить штуцеры на радиаторе или АКПП.
4. Если патрубок "прикипел", аккуратно подрежьте место соединения канцелярским ножом, не повреждая штуцер.

Внимание: На некоторых моделях могут использоваться резьбовые соединения (гайки) или пластиковые фиксаторы-защёлки. В случае резьбовых соединений откручивайте гайки ключом соответствующего размера. Для защёлок нажмите на фиксаторы отверткой и потяните патрубок.

Сразу после снятия закройте открытые штуцеры на коробке передач и старом радиаторе чистыми пластиковыми заглушками или оберните плотной чистой ветошью. Это предотвратит вытекание жидкости и попадание грязи внутрь системы. Осмотрите снятые патрубки и хомуты на предмет трещин, износа или коррозии – при необходимости замените их.

Извлечение старого радиатора: типичные крепления

Большинство радиаторов АКПП крепятся в передней части моторного отсека, непосредственно перед основным радиатором двигателя или сбоку от него. Доступ к фиксаторам часто затруднён из-за плотной компоновки узлов, требующей демонтажа воздухозаборных патрубков, защиты двигателя или элементов бампера.

Ключевая сложность заключается в идентификации и аккуратном откручивании креплений, которые нередко покрыты грязью и коррозией. Распространены три типа фиксации: хомуты на резиновых втулках, болтовые соединения через монтажные уши и фиксация в пазах радиаторной решётки. Все работы выполняются после полного слива трансмиссионной жидкости и отсоединения магистралей охлаждения.

Распространённые типы креплений

• Резиновые втулки с хомутами: Радиатор удерживается металлическими скобами, проходящими через эластичные втулки. Для демонтажа ослабляются гайки на хомутах или выбиваются ушки из посадочных мест.
• Болты через монтажные платины: К корпусу радиатора приварены уши с отверстиями. Крепёж вкручен в кузовные элементы или кронштейны соседних агрегатов. Часто требует снятия смежных узлов для доступа.
• Направляющие пазы в радиаторной рамке: Корпус устройства вставлен в металлические салазки. Фиксация осуществляется пластиковыми защёлками или дополнительными винтами по бокам.

Важно: Перед извлечением отключите все датчики температуры (если имеются) и убедитесь в отсутствии натяжения трубопроводов. При демонтаже хомутов избегайте резких ударов по алюминиевому корпусу во избежание деформации сот.

Очистка посадочного места от загрязнений

Перед установкой нового радиатора АКПП критически важно подготовить зону контакта на корпусе коробки передач. Любые остатки старой прокладки, следы масла или абразивные частицы нарушат герметичность соединения, что приведет к утечке трансмиссионной жидкости. Тщательная очистка поверхности – обязательный этап, который нельзя игнорировать даже при кажущейся чистоте посадочной площадки.

Для работы потребуются: пластиковый или деревянный скребок (во избежание царапин на алюминии), чистая ветошь без ворса, обезжириватель (специализированный аэрозоль, изопропиловый спирт или уайт-спирит), щетка с мягкой синтетической щетиной. Запрещено использовать металлические щетки, наждачную бумагу или агрессивные растворители вроде ацетона – они повредят привалочную плоскость.

Пошаговая процедура очистки

1. Механическое удаление крупных отложений: Аккуратно соскребите остатки старой прокладки пластиковым скребком под углом 30-45°. Движения должны быть направлены вдоль плоскости, без приложения чрезмерного усилия.
2. Обработка обезжиривателем: Нанесите средство на ветошь (не распыляйте непосредственно на корпус АКПП!) и протрите посадочное место. Повторите 2-3 раза со сменой чистой ткани до полного удаления масляной пленки.
3. Финишная очистка: Пройдитесь сухой щеткой по резьбовым отверстиям крепежных болтов и углублениям. Удалите выдувом сжатым воздухом или грушей остатки пыли из каналов и монтажных пазов.

Тип загрязнения	Инструмент для удаления	Важное предупреждение
Фрагменты прокладки	Пластиковый скребок	Не оставлять царапин!
Застарелое масло, кокс	Обезжириватель + ветошь	Избегать попадания в электроразъемы
Абразивная пыль	Сжатый воздух, щетка	Обязательна продувка после механической очистки

Контролируйте результат: чистая поверхность должна быть матовой, без жирного блеска, видимых задиров или углублений. Особое внимание уделите зонам вокруг масляных каналов – здесь часто остаются микрочастицы, способные перекрыть поток жидкости. Убедитесь, что в процессе очистки мусор не попал внутрь коробки через открытые отверстия.

Подготовка новой детали: проверка комплектности

Тщательно распакуйте масляный радиатор АКПП, удалив всю защитную пленку, картонные вставки и транспортировочные заглушки. Разложите все компоненты на чистой ровной поверхности, исключая контакт с грязью или абразивными частицами. Внимательно осмотрите корпус радиатора и трубки на предмет механических повреждений, полученных при транспортировке – вмятины, трещины или деформация недопустимы.

Сверьте фактическое содержимое упаковки с перечнем комплектности в технической документации или на упаковочном листе. Убедитесь, что помимо основного радиатора, в наличии присутствуют все крепежные элементы (болты, скобы, резиновые демпферы), уплотнительные кольца (обычно идут отдельно в пакете), и прилагаемые патрубки (если предусмотрены конструкцией). Отсутствие даже одной мелкой детали сделает монтаж невозможным или негерметичным.

Ключевые элементы проверки

• Основной радиатор: Целостность сот, отсутствие засоров, чистота внутренних каналов.
• Уплотнители: Наличие всех новых уплотнительных колец (обычно нитриловых или фторкаучуковых), их эластичность и отсутствие пересыхания.
• Крепеж: Полный комплект штатных болтов, гаек, шайб, скоб или кронштейнов. Сравните количество и тип с демонтированным старым крепежом.
• Дополнительные элементы: Резиновые демпферы-подушки для виброизоляции, защитные колпачки на штуцера (если были), переходники или фитинги (для специфичных моделей).

Важно: Никогда не используйте старые уплотнительные кольца или поврежденные крепежные элементы. Все резиновые компоненты должны быть заменены на новые из комплекта для гарантии герметичности соединений.

Установка уплотнительных колец на фитинги

Герметичность соединений фитингов напрямую влияет на работоспособность системы охлаждения АКПП. Неправильная установка уплотнительных колец приводит к утечкам трансмиссионной жидкости, падению давления в системе и возможному выходу из строя коробки передач.

Перед монтажом тщательно очистите посадочные места фитингов и штуцеров радиатора от грязи, старой смазки и микрочастиц металла. Проверьте новые кольца на отсутствие деформаций, трещин или заводского брака. Используйте только оригинальные уплотнители или аналоги с идентичными размерами и материалом.

Технология монтажа уплотнителей

1. Наденьте кольца на штуцер трубопровода вручную, избегая растяжения или перекручивания резины.
2. Обработайте уплотнители специальной силиконовой смазкой для резиновых деталей (например, Loctite 8060).
3. Аккуратно вставьте фитинг в гнездо радиатора строго перпендикулярно, прилагая равномерное усилие.
4. Проверьте глубину посадки – кольцо должно полностью скрыться в канавке без перекоса.
5. Затяните крепежную гайку динамометрическим ключом с усилием, указанным производителем.

Ошибка монтажа	Риск для системы
Попадание абразивных частиц под кольцо	Прорыв уплотнения при вибрации
Использование бензина/масла вместо смазки	Разрушение резины при контакте с ATF
Применение острых инструментов	Микроразрезы на поверхности кольца

Важные нюансы:

• Никогда не используйте старые кольца – резина теряет эластичность после температурных циклов.
• При замене колец на фитингах радиатора обязательна промывка магистралей АКПП.
• После запуска двигателя проверьте соединения на наличие капель ATF при работе на прогретой коробке.

Правила использования герметиков для соединений

Применение герметиков для соединений патрубков и элементов масляного радиатора АКПП требует строгого соблюдения технологии. Неправильное нанесение или выбор состава провоцирует утечки масла, засорение каналов гидроблока и повреждение охладителя. Герметизирующие средства должны соответствовать спецификациям производителя трансмиссии по химической совместимости с ATF и рабочим температурам системы.

Поверхности перед обработкой необходимо тщательно очистить от старого герметика, масляных пятен и механических загрязнений. Используйте обезжириватель на основе спирта или ацетона, избегая агрессивных растворителей, повреждающих резиновые уплотнители. Наносите состав только на сухие и холодные детали – термическое расширение или влага нарушают адгезию.

Ключевые требования к нанесению

• Тип герметика: Исключительно силиконовые или анаэробные составы для систем ATF (например, Loctite 574). Избегайте универсальных герметиков на каучуковой основе.
• Толщина слоя: Непрерывная тонкая нить (1-2 мм) по всей окружности фланца или резьбы. Излишки, попавшие внутрь системы, вызывают засорения.
• Время полимеризации: Соблюдайте технологическую паузу перед затяжкой (указана на упаковке). Для анаэробных герметиков – минимум 5 минут.

Тип соединения	Рекомендуемый герметик	Особенности нанесения
Резьбовые фитинги	Анаэробный (Loctite 577)	Только на наружную резьбу, без контакта с ATF
Фланцы радиатора	Силиконовый (Permatex Ultra Grey)	Замкнутый контур без разрывов
Пластиковые патрубки	Спецгерметики для пластика	Проверка совместимости с материалом

Затяжка соединений выполняется динамометрическим ключом с усилием, указанным в сервисной документации авто. Превышение момента деформирует фланцы, недостаток затяжки не обеспечит герметичность. После сборки дождитесь полной полимеризации (обычно 24 часа) перед заполнением системы маслом и запуском двигателя.

Монтаж радиатора в штатное положение

Подготовьте рабочее пространство: отсоедините клеммы АКБ, слейте трансмиссионную жидкость в чистую ёмкость через сливное отверстие поддона АКПП или демонтируя возвратную магистраль охлаждения. Убедитесь в наличии нового радиатора, совместимого с моделью авто, уплотнительных колец магистралей, крепёжных элементов и свежей жидкости ATF.

Снимите защиту двигатора (при наличии) и пластиковые элементы подкапотного пространства, препятствующие доступу к радиаторной решётке. Ослабьте хомуты и отсоедините штатные патрубки охлаждения АКПП от старого радиатора, предварительно подставив ёмкость для сбора остатков ATF. Демонтируйте крепёжные скобы или кронштейны, фиксирующие радиатор в моторном отсеке.

Последовательность установки

1. Позиционирование: Установите новый радиатор в штатный посадочный место, совместив монтажные отверстия с точками крепления кузова/рамы. Избегайте перекосов.
2. Фиксация: Затяните крепёжные болты или винты кронштейнов с моментом, указанным производителем авто. Не допускайте вибрации корпуса.
3. Подключение магистралей:
   • Замените уплотнительные кольца на штуцерах патрубков (обязательно используйте новые).
   • Наденьте подающий (от АКПП) и возвратный (к АКПП) шланги на соответствующие штуцеры радиатора согласно маркировке.
   • Затяните хомуты, обеспечивая герметичность, но без деформации штуцеров.
4. Проверка трассировки: Убедитесь, что патрубки не контактируют с подвижными деталями, острыми кромками и горячими поверхностями (выпускной коллектор, элементы ГРМ). При необходимости используйте защитные гофры или скобы-фиксаторы.

Залейте свежую ATF через щуп АКПП до уровня, рекомендованного производителем (учитывая объём слитой жидкости и ёмкость нового радиатора). Запустите двигатель, прогрейте коробку, последовательно переключая режимы P-R-N-D с задержкой 10-15 секунд. Проверьте уровень ATF повторно на работающем двигателе и долейте при необходимости.

Контроль герметичности: Внимательно осмотрите места соединений патрубков, штуцеры радиатора и поддон АКПП на предмет подтёков. Убедитесь в отсутствии пузырей воздуха в расширительном бачке системы охлаждения двигателя (если радиатор интегрирован в основной контур). Проведите тестовую поездку в щадящем режиме, после чего повторно проверьте уровень и герметичность системы.

Подключение магистралей подачи и обратки

Определите магистраль подачи масла от коробки передач: она обычно выходит из верхней части АКПП или рядом с гидроблоком. Для точной идентификации сверьтесь с технической документацией автомобиля – ошибка приведет к некорректной работе системы охлаждения. Подготовьте переходники и фитинги, соответствующие диаметру штатных трубок и резьбам на радиаторе.

Подсоедините шланг подачи к выходному порту радиатора, а обратку – к входному. Используйте только специализированные маслостойкие шланги высокого давления с двойными хомутами типа "воротник" на каждом соединении. Избегайте перегибов и контакта с подвижными элементами или горячими поверхностями – при необходимости закрепите трассу пластиковыми стяжками.

Критические нюансы монтажа

• Последовательность контуров: Магистраль подачи обязательно подключается к верхнему патрубку радиатора, обратка – к нижнему для обеспечения гравитационного стока.
• Герметизация: Нанесите каплю трансмиссионной жидкости на штуцеры перед сборкой для защиты уплотнительных колец. Затягивайте фитинги динамометрическим ключом согласно спецификации производителя.
• Тестирование: После запуска двигателя прогрейте АКПП, циклически переключая режимы (P-R-N-D). Проверьте соединения на предмет подтеканий при оборотах 2000-2500 об/мин.

Параметр	Подача	Обратка
Рабочее давление	4-8 бар	0.3-1.2 бар
Температура потока	80-120°C	на 15-30°C ниже
Рекомендуемый тип шланга	Армированный термостойкий	Армированный термостойкий

Контроль затяжки резьбовых соединений

Правильная затяжка резьбовых соединений критична при монтаже масляного радиатора АКПП. Недостаточное усилие приводит к протечкам масла через уплотнения фланцев или штуцеров, что провоцирует падение давления в системе и ускоренный износ трансмиссии. Избыточная затяжка деформирует алюминиевые корпуса радиатора, повреждает резьбу или уплотнительные кольца, вызывая необходимость замены дорогостоящих компонентов.

Точное соблюдение момента затяжки обеспечивает герметичность контуров охлаждения без механических повреждений. Рекомендуется использовать динамометрический ключ с предустановленным значением, указанным производителем ТС или радиатора. Для фитингов и болтов крепления применяются разные параметры усилия, которые нельзя путать. Все соединения затягиваются в чистом состоянии – без следов масла или грязи на резьбе.

Ключевые этапы контроля

• Подготовка инструмента: Калибровка динамометрического ключа согласно техническим требованиям. Использование насадок, исключающих срыв граней.
• Очистка резьбы: Удаление старой уплотнительной нити, коррозии и загрязнений металлической щеткой перед установкой новых фитингов или шайб.
• Последовательность затяжки: Для фланцевых соединений – равномерная затяжка крепежа крест-накрест в 2-3 этапа (предварительный, основной, контрольный).

Тип соединения	Распространенные моменты затяжки (Нм)	Риски нарушения
Болты крепления радиатора	15-25 Нм	Деформация посадочных плоскостей, трещины корпуса
Трубные фитинги (AN-штуцеры)	30-50 Нм	Разрушение уплотнительных колец, перекос контура
Фланцы магистралей (O-ring)	10-20 Нм	Выдавливание прокладки, течь по стыку

Обязательная проверка: После запуска двигателя и прогрева АКПП до рабочей температуры проводится визуальный осмотр мест соединений на предмет масляных пятен. Повторная протяжка не допускается – при обнаружении течи узел разбирается для замены уплотнений и повторной сборки с чистых позиций.

Типовые ошибки при подключении контуров

Неправильное подключение контуров охлаждения масла АКПП напрямую влияет на эффективность работы радиатора и ресурс трансмиссии. Даже незначительные просчеты способны вызвать перегрев масла, падение давления в системе и преждевременный износ узлов коробки передач.

Критичные ошибки часто связаны с нарушением базовых правил гидравлических систем и механики установки. Игнорирование этих требований приводит к снижению производительности охлаждения, утечкам рабочей жидкости или полному отказу системы, что влечет дорогостоящий ремонт АКПП.

Распространенные технические недочеты

Ошибка	Последствие
Перепутаны линии IN и OUT	Обратный поток масла через радиатор, снижение КПД охлаждения на 40-60%
Использование шлангов низкого давления	Вздутие или разрыв магистралей при нагреве, утечки масла
Перегибы шлангов (радиус менее 100 мм)	Ограничение потока масла, повышение нагрузки на насос АКПП
Контакт шлангов с острыми кромками кузова	Перетирание магистралей через 500-1000 км пробега
Несоответствие диаметров шлангов и штуцеров	Подсос воздуха, кавитация, падение давления в контуре
Отсутствие двойной фиксации хомутами	Выдавливание шлангов под давлением до 6 бар

Дополнительные риски: установка радиатора без зазора 20-30 мм для обдува, применение герметиков вместо штатных уплотнительных колец, подключение через пластиковые фитинги вместо латунных. Эти ошибки провоцируют локальные перегревы и деформацию соединений.

Корректирующие меры: проверка направления потока перед запуском, использование армированных шлангов с маркировкой ATF, тестирование системы под давлением 4-5 бар, контроль температуры масла диагностическим сканером после установки.

Замена фильтров АКПП параллельно с установкой

Установка нового масляного радиатора автоматической трансмиссии создает оптимальные условия для одновременной замены фильтров АКПП. Эта процедура критически важна для предотвращения попадания загрязнений из старой системы в обновленный контур охлаждения. Пренебрежение синхронной заменой фильтрующих элементов резко снижает эффективность модернизации и может спровоцировать преждевременный износ деталей трансмиссии.

Демонтаж поддона АКПП для доступа к фильтрам выполняется после слива трансмиссионной жидкости и снятия штатного радиатора. Визуальная оценка состояния старого фильтра помогает диагностировать проблемы в работе коробки передач – наличие металлической стружки, эластомерных фрагментов или чрезмерного шлама указывает на скрытые неисправности. Монтаж нового фильтрационного блока проводится с обязательной заменой уплотнительной прокладки поддона во избежание течей.

Ключевые аспекты комплексной процедуры

Обязательные действия:

• Полная промывка магистралей охлаждения перед подключением радиатора
• Использование фильтров оригинального качества с совпадающими параметрами всасывания
• Контроль уровня масла после запуска двигателя с прогревом до рабочей температуры

Технологические особенности: При наличии в АКПП нескольких фильтров (всасывающего и напорного) заменяются все элементы. Для доступа к скрытым фильтрам в некоторых моделях требуется частичная разборка гидроблока.

Этап	Риск при нарушении
Промывка системы до установки фильтров	Забивание новых фильтров старыми отложениями
Калибровка давления после замены	Снижение пропускной способности и масляное голодание

Последовательная заливка масла с промежуточной прокруткой шестерен АКПП вручную обеспечивает равномерное распределение жидкости. Завершающий этап – компьютерная адаптация параметров работы коробки передач для синхронизации с обновленной системой охлаждения.

Заливка свежей трансмиссионной жидкости

Перед заливкой убедитесь, что сливная пробка коробки передач и соединения масляных линий радиатора надёжно затянуты. Подготовьте рекомендованную производителем жидкость в необходимом объёме (обычно 4-8 литров) и чистую воронку для удобства.

Залейте свежую жидкость через заливное отверстие или трубку щупа. Используйте только оригинальные или одобренные спецификации ATF, указанные в руководстве к автомобилю. Начните с 70-80% от общего требуемого объёма для предотвращения перелива на последующих этапах.

Порядок контроля уровня

После первичной заливки выполните следующие действия для точной регулировки уровня:

1. Запустите двигатель и прогрейте коробку передач до рабочей температуры (60-80°C)
2. Поочерёдно переключите все режимы АКПП с задержкой в каждом положении
3. Заглушите мотор и извлеките щуп уровня на 10-15 секунд
4. Повторно проверьте уровень на работающем двигателе в положении "P" или "N"
5. Долейте жидкость порциями до метки "HOT" на щупе

Избегайте перелива – избыток ATF вызывает вспенивание и повышение давления в системе. После первой поездки (20-30 км) повторно проверьте уровень и осмотрите места соединений радиатора на предмет подтёков. Корректный уровень – ключевое условие для эффективной работы радиатора и ресурса АКПП.

Проверка уровня масла после монтажа

После установки радиатора и заполнения системы маслом запустите двигатель. Переключите селектор АКПП через все положения режимов (P-R-N-D-L), задерживаясь в каждом на 5-7 секунд. Это обеспечит циркуляцию ATF по контуру и вытеснение воздушных пробок из магистралей и нового теплообменника.

Заглушите мотор через 2-3 минуты работы на холостом ходу и немедленно проверьте уровень щупом. Убедитесь, что автомобиль стоит на горизонтальной поверхности, а трансмиссия прогрета до рабочей температуры (обычно 50-80°C).

Процедура контроля

1. Извлеките масляный щуп, протрите его чистой ветошью.
2. Вставьте щуп обратно до упора, затем снова извлеките для считывания показаний.
3. Нормальный уровень находится между метками "HOT MIN" и "HOT MAX" (или "COLD" если проверка на холодную).

Критические отклонения:

Ситуация	Действия
Уровень ниже MIN	Долейте рекомендованное производителем масло через заливную горловину
Уровень выше MAX	Откачайте излишки шприцем через щуповую трубку

Повторно запустите двигатель после корректировки уровня и выполните контрольную проверку через 10-15 минут эксплуатации. Наличие пены или воздушных пузырей на щупе свидетельствует о неполном удалении воздуха – повторите процедуру прокачки.

Контроль герметичности соединений на сухом ходу

После монтажа радиатора и всех магистралей, но до заливки трансмиссионной жидкости, проводится обязательная проверка герметичности на сухом ходу. Этот этап критичен для выявления монтажных ошибок и предотвращения утечек масла в дальнейшей эксплуатации. Пренебрежение им может привести к недостаточному уровню ATF, повреждению АКПП и дорогостоящему ремонту.

Суть метода заключается в визуальном и тактильном обследовании всех точек соединений под давлением воздуха, подаваемого в систему через специальный адаптер вместо штатного масляного насоса. Система нагнетается воздухом под контролируемым низким давлением (обычно 0.3-0.5 бар), имитируя циркуляцию масла без риска загрязнения компонентов.

Порядок выполнения контроля

Соблюдайте строгую последовательность действий для точной диагностики:

1. Подключите пневматический тестер (вакуумный насос с манометром) к входному патрубку системы охлаждения АКПП или сливному отверстию поддона коробки.
2. Плавно повышайте давление в системе до 0.3-0.5 бар. Превышение давления недопустимо – может повредить уплотнения.
3. Тщательно обследуйте каждое соединение на предмет выхода воздуха:
   • Фланцевые стыки радиатора с трубками
   • Резьбовые фитинги (ан-коннекторы)
   • Уплотнения штуцеров на корпусе АКПП
   • Прокладки термостата (если установлен)
   • Зона установки самого радиатора в штатное место
4. Используйте мыльный раствор: нанесите кистью на подозрительные стыки – появление пузырьков укажет на негерметичность.
5. Прослушайте систему на предмет характерного шипения выходящего воздуха.

Обнаруженные утечки требуют немедленного устранения:

Тип дефекта	Действия
Недотянутая гайка/фитинг	Аккуратно дотяните соединение динамометрическим ключом согласно спецификации производителя
Перекос уплотнительного кольца	Сбросьте давление, разберите соединение, замените кольцо, смазав его чистым ATF
Механическое повреждение патрубка/резьбы	Замените дефектный компонент – ремонт недопустим

Повторяйте проверку после каждого исправления, пока система не станет полностью герметичной. Только после успешного завершения контроля разрешается заливать трансмиссионную жидкость и запускать двигатель. Данная процедура – ключевой залог долговечной и безопасной работы модернизированной системы охлаждения АКПП.

Прогрев АКПП для циркуляции жидкости

При низких температурах трансмиссионная жидкость в АКПП существенно увеличивает вязкость, затрудняя её свободное перемещение по каналам гидроблока, фильтрам и узлам трения. Без предварительного прогрева насос не может создать необходимое давление для корректного переключения передач и смазки критически важных компонентов, что ведёт к ускоренному износу фрикционов и соленоидов.

Прогрев обеспечивает разжижение масла до рабочей консистенции, активируя его циркуляцию через основной контур коробки и масляный радиатор. Последний, в зависимости от конструкции, может как способствовать стабилизации температуры, так и замедлять процесс нагрева при отсутствии термостата, поскольку отводит тепло в охлаждающий контур двигателя.

Ключевые аспекты циркуляции при прогреве

• Роль термостата: Термостатический клапан в контуре радиатора блокирует поток жидкости через него до достижения 70-80°C, ускоряя прогрев АКПП.
• Методика прогрева:
  1. Запуск двигателя на 5-7 минут (при -20°C и ниже – до 15 минут).
  2. Последовательное переключение селектора P→R→N→D с фиксацией в каждом положении на 10-15 секунд для распределения жидкости по магистралям.
  3. Начало движения без резких ускорений до полного выхода на рабочую температуру (обычно 5-8 км пробега).
• Влияние радиатора: Необоснованно большая площадь или некорректное расположение радиатора без термостата увеличивает время прогрева, заставляя насос преодолевать сопротивление протяжённого контура с холодным густым маслом.

Фактор	Без прогрева	С прогревом
Давление в магистралях	Недостаточное, рывки при переключениях	Стабильное, плавная работа
Износ фрикционов	Ускоренный из-за масляного голодания	Минимизирован за счёт смазки
Время выхода на рабочую температуру	Увеличено на 40-60%	Оптимизировано

Тест-драйв: проверка температурного режима

После установки масляного радиатора АКПП обязателен тест-драйв для проверки эффективности работы системы. Начните с прогрева трансмиссии в городском цикле: 20-30 минут движения с частыми остановками, ускорениями до 60 км/ч и работой на холостом ходу. Контролируйте температуру через диагностический разъем OBD-сканером или внешним термодатчиком.

Второй этап – скоростная проверка на трассе. Разгонитесь до 100-120 км/ч, поддерживая скорость 15-20 минут, затем выполните серию интенсивных разгонов с кик-дауном. Фиксируйте пиковые значения: оптимальный диапазон – 75-95°C. Перегревом считаются стабильные показатели выше 110°C, недостаточным прогревом – температура ниже 70°C при активной езде.

Критерии оценки

• Нормальная работа: плавный выход на 80-90°C в пробках, стабилизация на 85-95°C при высоких оборотах
• Тревожные признаки:
  • Резкие скачки температуры (более 10°C за минуту)
  • Медленный прогрев (дольше 15 минут до 70°C)
  • Появление ошибок трансмиссии (коды P0711-P0713)

Условия	Норма (°C)	Действия при отклонениях
Городской цикл (пробки)	80-95	Проверить обдув радиатора, целостность трубок
Скоростная трасса (120 км/ч)	85-98	Контроль уровня масла, тест термостата
Агрессивный разгон	До 105 (кратковременно)	Осмотр вентилятора, чистка сот

После теста обязательно проверьте герметичность соединений: масляные подтёки на стыках шлангов или корпусе радиатора требуют немедленного устранения. Сравните данные с показателями до установки – эффективный радиатор снижает среднюю температуру на 15-25% в экстремальных режимах.

Корректировка уровня масла после обкатки

После установки масляного радиатора АКПП и завершения обкатки (обычно 300-500 км пробега) обязательна повторная проверка уровня трансмиссионной жидкости. Нагрев масла в новом контуре радиатора, удаление воздушных пробок и усадка уплотнителей изменяют объем циркулирующей жидкости, что требует корректировки.

Прогрейте коробку до рабочей температуры (70-80°C), двигаясь 15-20 минут или запустив двигатель на 10 минут на нейтрали. Установите автомобиль на ровную поверхность. Не заглушая двигатель, переключите селектор АКПП через все режимы с паузами 3-5 секунд, завершив положением "P".

Порядок проверки и корректировки

1. Извлеките щуп АКПП и протрите его чистой ветошью.
2. Вставьте щуп до упора и извлеките повторно для замера.
3. Оцените уровень:
   • Если масло ниже отметки "HOT MAX" – долейте жидкость через маслозаливную трубку малыми порциями (не более 100 мл за раз).
   • При превышении отметки "HOT MAX" – излишки необходимо удалить вакуумным насосом через заливное отверстие.
4. Повторяйте замер после каждой корректировки до достижения уровня между отметками "HOT MIN" и "HOT MAX" (предпочтительно в средней зоне).

Критические ошибки: Добавка "на холодную", использование нерегламентированной жидкости или игнорирование процедуры переключения режимов АКПП приводят к некорректным показателям. Превышение уровня вызывает вспенивание масла и буксование фрикционов, недостаток – перегрев и ускоренный износ.

Параметр	Нормальное состояние	Риск при отклонении
Цвет масла	Прозрачный красный	Помутнение/почернение – износ или перегрев
Запах	Отсутствие гари	Горелый запах – повреждение фрикционов
Уровень (горячий)	Между MIN/MAX	Пенообразование или масляное голодание

Используйте исключительно жидкость, указанную в сервисной книжке авто. Смешивание разных типов ATF провоцирует химические реакции, снижающие защитные свойства. Контроль уровня повторяйте каждые 500 км первые 1500 км пробега после монтажа радиатора.

Рекомендуемые марки жидкостей для АКПП

Выбор трансмиссионной жидкости напрямую влияет на эффективность работы масляного радиатора АКПП и ресурс коробки передач. Используйте исключительно жидкости, соответствующие спецификациям производителя вашего автомобиля (например, Dexron, Mercon, ATF+4, Toyota WS). Несоответствие вязкости или химического состава может привести к перегреву, пробуксовке фрикционов и преждевременному износу.

При установке или обслуживании масляного радиатора отдавайте предпочтение синтетическим ATF с улучшенными термоокислительными свойствами. Такие жидкости стабильно работают в экстремальных температурных условиях, предотвращают образование отложений в каналах радиатора и обеспечивают надежную защиту гидроблока и соленоидов.

Проверенные производители ATF

Бренд	Рекомендуемые линейки	Ключевые спецификации
Mobil	Mobil 1 Synthetic ATF, Mobil ATF 3309	Dexron VI, Mercon LV, Toyota WS
Ravenol	ATF Fluid, J1 Compatible	Dexron III, Honda DW-1, Mitsubishi SP-III
Castrol	Transmax ATF, Transmax Multi Vehicle	Mercon V, Nissan Matic S, ZF TE-ML 11
Liqui Moly	Top Tec ATF 1200, ATF 1800	Dexron VI, MB 236.15, BMW 81 22 9 400 298
ZIC	ATF DX VI, ATF MULTI	Hyundai SP-IV, Kia SP-IV, Allison TES 295

Важно: Для АКПП с масляным радиатором категорически не подходят универсальные жидкости типа «Multi-Vehicle», если они не соответствуют точным требованиям вашей трансмиссии. Всегда сверяйте допуски в сервисной книжке перед заливкой.

Периодичность визуального осмотра соединений

Визуальный контроль всех соединений масляного радиатора АКПП (патрубков, шлангов, хомутов, фланцев) проводится при каждом плановом техническом обслуживании транспортного средства, обычно каждые 10-15 тысяч километров пробега или раз в 6 месяцев. Обязателен осмотр после любых ремонтных работ в подкапотном пространстве, затрагивающих систему охлаждения трансмиссии, а также при появлении первых признаков утечки трансмиссионной жидкости.

Дополнительный внеплановый осмотр требуется перед длительными поездками, после эксплуатации автомобиля в экстремальных условиях (бездорожье, высокая запыленность, перегрев) или при обнаружении пятен масла под машиной в районе установки радиатора. Особое внимание уделите местам подключения магистралей к самому теплообменнику и корпусу АКПП.

Ключевые точки для проверки

• Соединительные патрубки: ищите трещины, потертости, вздутия или следы пропитки маслом.
• Хомуты крепления: проверяйте затяжку (допустимый люфт отсутствует), коррозию, целостность винтов.
• Фланцы и резьбовые соединения: контролируйте отсутствие подтеков масла, коррозии металла, сколов.
• Поверхность радиатора: осматривайте на предмет механических повреждений сот или трубок.

Обнаружение даже незначительных следов ATF на стыках, деформации уплотнителей или мокрых масляных пятен требует немедленной диагностики и подтяжки/замены элементов. Игнорирование утечки приводит к падению уровня жидкости, перегреву АКПП и дорогостоящему ремонту.

Чистка сот радиатора от дорожной грязи

Загрязнение сот масляного радиатора АКПП дорожной грязью, пылью, насекомыми и реагентами критически снижает его эффективность. Налипающий слой действует как теплоизолятор, препятствуя нормальному охлаждению трансмиссионной жидкости. Это приводит к перегреву масла в АКПП, ускоренному старению его свойств и риску повреждения внутренних компонентов коробки передач.

Регулярная визуальная проверка состояния сот радиатора обязательна, особенно после поездок по пыльным или грязным дорогам. Признаками сильного загрязнения являются устойчиво повышенная температура АКПП, частые включения вентилятора охлаждения и общее снижение эффективности работы трансмиссии. Игнорирование чистки гарантированно сокращает ресурс радиатора и самой коробки.

Методы очистки

Для безопасного удаления загрязнений используйте следующие методы:

• Продувка сжатым воздухом: Направляйте струю воздуха под умеренным давлением перпендикулярно сотам или под небольшим углом, двигаясь сверху вниз. Избегайте деформации тонких пластин.
• Мягкая механическая очистка: Применяйте мягкую кисть с длинным ворсом (например, малярную) или щетку с пластиковой щетиной. Действуйте аккуратно, без усилий, чтобы не погнуть соты.
• Промывка водой: Используйте воду под умеренным напором. Допустимо добавление автошампуня без агрессивных компонентов. Направляйте струю так же, как при продувке воздухом. Запрещено использование мойки высокого давления – струя может деформировать тонкие пластины.

Важные предосторожности:

1. Очистку проводите только на остывшем радиаторе.
2. Избегайте контакта с агрессивными растворителями, кислотными или щелочными составами – они разрушают алюминий и пайку.
3. Защищайте электрические разъемы и датчики рядом с радиатором от попадания влаги при промывке.
4. После промывки водой обязательно просушите радиатор продувкой воздухом перед установкой на автомобиль.

Систематическая чистка сот (рекомендуется не реже раза в год или каждые 15-20 тыс. км) – ключевой фактор поддержания оптимального теплового режима АКПП и предотвращения дорогостоящих ремонтов.

Диагностика эффективности охлаждения летом

В летний период нагрузка на систему охлаждения АКПП резко возрастает из-за высоких температур окружающей среды и интенсивной эксплуатации автомобиля. Масляный радиатор должен гарантировать стабильный отвод тепла от трансмиссионной жидкости, предотвращая её перегрев выше критических значений (обычно 110-120°C). Недостаточная эффективность охлаждения напрямую ведет к ускоренному износу фрикционов, деградации масла и риску выхода из строя коробки передач.

Первичную диагностику начинают с контроля температуры масла АКПП в реальных условиях. Используйте диагностический сканер, поддерживающий чтение параметра "Температура трансмиссионной жидкости" (Transmission Fluid Temperature – TFT) через OBD-II порт. Замеры производят после 30-40 минут активного движения в городском потоке или при движении по трассе с постоянной нагрузкой (например, с прицепом). Стабильное превышение отметки 100-105°C сигнализирует о проблемах.

Методы оценки и выявления проблем

Визуальный осмотр радиатора и магистралей:

• Проверьте радиатор на засорение дорожной грязью, пухом или насекомыми – это резко снижает теплообмен.
• Осмотрите патрубки и соединения на предмет трещин, вмятин или подтеков масла, которые могут указывать на утечки или внутренние закупорки.
• Убедитесь в отсутствии коррозии сот радиатора и физических повреждений (например, погнутых трубок).

Анализ состояния масла:

• Потемнение или появление отчетливого горелого запаха у свежего масла после непродолжительной эксплуатации – признак перегрева.
• Пена или эмульсия в масле (особенно после стоянки) могут указывать на попадание антифриза из-за разгерметизации теплообменника.

Таблица: Косвенные признаки неэффективного охлаждения АКПП

Признак	Возможная причина
Запаздывание или резкие рывки при переключении передач	Перегрев масла → снижение давления в гидроблоке
Самопроизвольный переход в аварийный режим ("чекание" АКПП)	Срабатывание защиты ЭБУ от критического перегрева
Необычно горячий воздух из дефлекторов при включенной печке	Перегрев теплообменника АКПП в контуре охлаждения двигателя

Для комплексной проверки обязательно измеряют разницу температур на входе и выходе радиатора инфракрасным пирометром. Нормальная дельта составляет 15-30°C при рабочей температуре. Минимальная разница (менее 10°C) свидетельствует о плохом теплоотводе – радиатор не справляется. Если доступ к точкам замера затруднен, установите выносные датчики температуры с индикацией в салоне для постоянного мониторинга.

Предупреждение коррозии наружных элементов

Коррозия металлических деталей радиатора (трубок, бачков, креплений) существенно сокращает срок службы узла и может привести к разгерметизации системы охлаждения АТФ. Основные провоцирующие факторы – постоянное воздействие дорожных реагентов, влаги, грязи и механических повреждений защитного покрытия.

Регулярная очистка наружных поверхностей от загрязнений – обязательная профилактическая мера. Используйте мягкую щетку и струю воды без сильного напора. Избегайте агрессивных моющих средств и аппаратов высокого давления, способных повредить соты или защитный слой.

Ключевые методы защиты

• Заводское покрытие: Большинство радиаторов имеют анодирование или гальваническое покрытие. При монтаже избегайте глубоких царапин и сколов. Мелкие повреждения обработайте антикоррозийным грунтом.
• Дополнительная обработка: Нанесение специализированных антикоррозийных составов (например, на основе воска или ингибиторов коррозии) на трубки и кронштейны после монтажа усиливает защиту.
• Механическая защита: Установка защитных экранов (при наличии штатных мест крепления) снижает прямое воздействие камней и абразивной грязи.
• Контроль состояния: Визуальный осмотр радиатора при замене масла в АКПП или сезонном ТО. Особое внимание – местам соединений трубок с бачками и зонам креплений.

Важно: При обнаружении очагов коррозии (рыжие пятна, вздутие краски, белый порошкообразный налет на алюминиевых деталях) радиатор подлежит замене. Попытки локального ремонта обычно неэффективны и не гарантируют герметичность под давлением.

Признаки необходимости замены уплотнителей

Уплотнители масляного радиатора АКПП со временем теряют эластичность из-за температурных перепадов и агрессивного воздействия трансмиссионной жидкости. Это приводит к нарушению герметичности соединений радиатора с гидравлическими магистралями или корпусом коробки передач.

Наиболее очевидный симптом износа – появление масляных подтёков в зоне установки радиатора. Пятна жидкости ярко-красного или тёмно-коричневого цвета (в зависимости от состояния масла) хорошо заметны на нижней части двигателя, защите картера или элементах подвески. Даже незначительные утечки требуют диагностики, так как снижение уровня ATF провоцирует серьёзные поломки АКПП.

Ключевые индикаторы износа:

• Визуальные следы масла – потёки на корпусе радиатора, патрубках или местах их крепления.
• Запах горелой жидкости – ATF, попадая на горячие детали (выпускной коллектор, блок цилиндров), дымит и издаёт характерный резкий запах.
• Снижение уровня ATF – регулярная необходимость долива трансмиссионной жидкости без видимых причин (например, после проверки щупа).
• Запотевание соединений – масляная "вуаль" вокруг фланцев или штуцеров даже без явных капель.

Игнорирование этих признаков ведёт к попаданию грязи в систему, критическому падению давления масла и перегреву АКПП из-за недостаточного охлаждения. Дефектные уплотнения подлежат замене в сборе с прокладками во избежание внезапного разгерметизации.

Компрессорная продувка при засорах

Компрессорная продувка применяется для удаления механических засоров в каналах масляного радиатора АКПП без его демонтажа. Метод эффективен против скоплений шлама, продуктов износа фрикционов или мелкого мусора, блокирующего циркуляцию трансмиссионной жидкости.

Процедура выполняется подачей сжатого воздуха (давление 3-5 бар) через штуцеры радиатора в направлении, обратном рабочему потоку масла. Для защиты внутренних компонентов АКПП магистраль коробки пережимается или отсоединяется, а продувка осуществляется только через контур радиатора.

Порядок выполнения продувки

1. Отсоедините оба патрубка радиатора от АКПП, заглушив открытые магистрали.
2. Подключите компрессор к выходному штуцеру радиатора (ближнему к коробке).
3. Подайте воздух короткими импульсами (2-3 секунды) с контролем давления.
4. Повторите операцию для входного штуцера при стойких засорах.
5. Визуально оцените вылетающие загрязнения через противоположный штуцер.

Критические ограничения:

• Давление выше 8 бар разрушает соты радиатора
• Продувка при подключенной АКПП вызывает гидроудар
• Не использовать агрессивные растворители до продувки

Результат продувки	Действие
Свободное прохождение воздуха	Установить радиатор, проверить давление в системе
Частичное восстановление потока	Повторить цикл 3-5 раз или заменить радиатор
Отсутствие изменений	Демонтировать радиатор для механической чистки/замены

Оптимальные температурные показатели АКПП

Нормальный рабочий диапазон температуры масла в АКПП составляет 70–95°C. В этих условиях обеспечивается оптимальная вязкость трансмиссионной жидкости, эффективное охлаждение и смазка узлов, а также корректная работа гидроблока и фрикционов. Превышение данного порога запускает деградацию масла и ускоряет износ компонентов.

Крайне критичными считаются температуры выше 120°C: при таком нагреве происходит коксование масла, разрушение резиновых уплотнений, деформация пластиковых деталей и потеря фрикционных свойств накладок. Длительная эксплуатация в экстремальном тепловом режиме гарантированно приводит к дорогостоящему ремонту коробки передач.

Факторы влияния и последствия перегрева

• Источники избыточного тепла: буксировка тяжёлых прицепов, агрессивная езда в горной местности, частые пробуксовки, городские пробки в жару, засорение штатного радиатора.
• Симптомы перегрева: рывки при переключениях, запах горелого масла, появление коричневой пены на щупе, ошибки бортового компьютера.
• Необратимые повреждения: задиры на шестернях, износ соленоидов, потеря давления в магистралях, разрушение фрикционных дисков.

Температурный режим (°C)	Влияние на АКПП
70–95	Идеальные условия для работы
95–110	Начало окисления масла, риск загустевания
110–130	Деформация уплотнений, снижение смазочных свойств
130+	Быстрое разрушение фрикционов и подшипников

Влияние дополнительного охлаждения на ресурс АКПП

Перегрев масла в АКПП – ключевой фактор деградации его свойств и износа деталей коробки. При температурах, превышающих норму (обычно 75-95°C), масло быстро окисляется, теряет смазывающую способность и образует шламовые отложения. Это приводит к закоксовыванию гидроблока, износу фрикционов, подшипников и снижению давления в магистралях.

Дополнительный масляный радиатор эффективно отводит избыточное тепло, поддерживая рабочую температуру в оптимальном диапазоне даже при экстремальных нагрузках (буксировка, пробки, спортивная езда). Это особенно критично для современных АКПП с высоким моментом и малыми зазорами, где температурная стабильность напрямую влияет на точность работы соленоидов и гидроплиты.

Конкретные преимущества для ресурса

• Сохранение свойств масла: Замедление окисления ATF на 40-60%, увеличение межсервисных интервалов.
• Защита фрикционов: Предотвращение обгорания накладок из-за термического разрушения.
• Стабильность гидравлики: Минимизация риска залипания клапанов гидроблока из-за шлама.
• Снижение износа: Увеличение срока службы подшипников, шестерен и уплотнений на 20-35%.

Важным аспектом является правильный подбор радиатора (производительность должна соответствовать объему ATF и нагрузкам) и его корректная установка в разрыв штатной системы охлаждения. Недостаточная производительность или ошибки монтажа (перегибы шлангов, утечки) сводят эффективность к нулю. При грамотной интеграции система продлевает ресурс АКПП до 40-60% даже в тяжелых условиях эксплуатации.

Специфика работы с гибридными трансмиссиями

Гибридные трансмиссии предъявляют повышенные требования к системе охлаждения АКПП из-за сложного взаимодействия ДВС и электромоторов. Электрические компоненты генерируют значительное тепло при рекуперативном торможении и интенсивном разгоне, а традиционный гидротрансформатор в гибридах часто заменяется муфтой сцепления, что меняет тепловой режим. Стандартный радиатор в таких условиях может не справляться с пиковыми нагрузками, особенно при агрессивной езде или буксировке.

Масляный радиатор для гибридной АКПП должен обеспечивать стабильную вязкость трансмиссионной жидкости при температуре до 120°C, предотвращая перегрев электроники и износ фрикционов. Критично важно выбирать радиаторы с высокой теплопроводностью материалов (например, алюминиевые многоходовые) и точным соответствием штатным патрубкам, так как ошибки приведут к утечкам масла или воздушным пробкам. Установка требует обязательной проверки совместимости с высоковольтной системой – расположение не должно мешать кабельным трассам.

Ключевые отличия при установке радиатора в гибридах

• Дополнительные температурные датчики: интеграция с блоком управления гибридной системы требует калибровки новых сенсоров
• Защита от ЭМП: крепления не должны создавать паразитные контуры вокруг высоковольтной проводки
• Особенности циркуляции: при работе в режиме EV (только на электротяге) насос АКПП может отключаться – нужен байпасный клапан

Параметр	Обычная АКПП	Гибридная АКПП
Рабочая температура масла	70-95°C	85-110°C
Тепловая нагрузка	Пики при разгоне	Постоянный нагрев от рекуперации
Требуемая площадь охлаждения	Стандартная	+25-40% к базовой

Процедура установки включает обязательную деактивацию высоковольтной системы через сервисный разъём перед демонтажем штатных трубок. После монтажа проверяют отсутствие перегибов магистралей в зоне электромотора, а заправку маслом выполняют под давлением с прогревом до 60°C для вытеснения воздуха. Тест-драйв должен включать циклы рекуперации с контролем температуры через диагностический сканер.

Особенности монтажа на внедорожниках и грузовиках

Установка масляного радиатора АКПП на внедорожники и грузовики требует учета повышенных нагрузок и специфической компоновки подкапотного пространства. Габаритные размеры агрегата должны соответствовать зоне монтажа без нарушения работы штатных систем, особенно при наличии раздаточных коробок или дополнительного навесного оборудования. Крепежные точки необходимо выбирать с запасом прочности, исключая вибрации и контакт с подвижными элементами шасси.

Особое внимание уделяется защите радиатора от механических повреждений при эксплуатации в условиях бездорожья. Рекомендуется использовать кронштейны с демпфирующими прокладками и устанавливать металлические экраны при нижнем расположении. Трассировка магистралей выполняется с жесткой фиксацией вдоль рамы или лонжеронов, с обязательным запасом длины на ход подвески и исключением перегибов шлангов.

Ключевые требования к установке

• Расчет производительности: Подбор радиатора с учетом увеличенного объема трансмиссионного масла и тепловой нагрузки при буксировке.
• Безопасное расположение: Монтаж перед основным радиатором или на удалении от выхлопной системы с воздушным зазором ≥8 см.
• Защита от грязи: Установка перед радиатором мелкоячеистой сетки для предотвращения забивания сот.

Тип транспорта	Рекомендуемое место установки	Дополнительные меры
Внедорожники	За передним бампером, со смещением от центра	Локерная защита, силиконовые патрубки
Грузовики	По бокам рамы (вертикальный монтаж)	Антикоррозийная обработка кронштейнов

При интеграции в штатную систему охлаждения АКПП обязательна установка термостатического клапана, предотвращающего переохлаждение масла зимой. На грузовых моделях с удлиненными магистралями диаметр шлангов увеличивают на 15-20% для сохранения давления. После монтажа выполняют тестовую поездку с контролем температуры и проверкой соединений под нагрузкой.

Установка дополнительного радиатора АКПП

Интеграция допрадиатора в систему охлаждения автоматической коробки передач – техническое решение, направленное на снижение рабочей температуры трансмиссионной жидкости. Основная задача – предотвращение перегрева масла при экстремальных нагрузках: буксировке, спортивной езде, длительном движении в пробках или эксплуатации в жарком климате.

Монтаж осуществляется путем врезки в штатный контур охлаждения АКПП. Дополнительный теплообменник размещают перед основным радиатором двигателя или в зоне свободного обдува (например, за бампером). Обязательно применяются термостойкие шланги и фитинги, выдерживающие давление до 20 бар и температуру свыше 150°C.

Этапы монтажа и ключевые особенности

Схема подключения: Последовательное соединение предпочтительнее параллельного, так как обеспечивает полный проток масла через оба радиатора. Выход штатного теплообменника соединяется с входом допрадиатора, а его выход – с возвратной магистралью АКПП.

• Типы радиаторов:
  1. Трубчато-пластинчатые – стандартный вариант с балансом цены и эффективности
  2. Составные (stacked plate) – повышенная площадь теплообмена для тяжелых условий
  3. С вентилятором – принудительное охлаждение для внедорожников
• Контрольные параметры:
  • Давление в магистрали не должно падать ниже 2.5 атм
  • Оптимальный объем масла – на 0.8-1.2 л больше штатного
  • Диаметр подводящих шлангов – от 10 мм

Показатель	Штатная система	С допрадиатором
Рабочая температура	85-110°C	70-95°C
Охлаждение при 40°C воздуха	До +120°C	До +100°C
Ресурс АКПП	120-150 тыс. км	180-250 тыс. км

Важно: После установки обязательна промывка системы и замена масла с фильтром. Первые 500 км избегайте режимов свыше 4000 об/мин для адаптации гидроблока к измененному давлению.

Список источников

• Техническая документация производителей радиаторов (Setrab, Mishimoto, Hayden)
• Руководства по ремонту транспортных средств (Haynes, Chilton, официальные мануалы автопроизводителей)
• Специализированные автомобильные форумы (Drive2, Drom.ru, форумы модельных клубов)
• Видеоинструкции по установке от профильных YouTube-каналов
• Технические статьи в автомобильных изданиях ("За рулём", "Авторевю")
• Каталоги запчастей крупных поставщиков (Exist, Emex, AutoDoc)
• Книги по устройству и обслуживанию автоматических трансмиссий
• Инструкции по эксплуатации дополнительных охладителей АКПП

Видео: Дополнительный радиатор АКПП


• Мотор стеклоочистителя - выбор и установка

• Foton Aumark - параметры и мнения владельцев

• Автокорректор фар - отзывы владельцев, правила выбора и действия при неисправностях
