Мотор стеклоочистителя - выбор и установка

Статья обновлена: 18.08.2025

Мотор стеклоочистителя – ключевой элемент системы очистки лобового и заднего стекла автомобиля. От его надежности и корректной работы зависит безопасность вождения в сложных погодных условиях: во время дождя, снегопада или при загрязнении стекол. Понимание устройства, принципа действия и характеристик этого узла необходимо для его грамотного подбора и обслуживания.

В статье подробно рассмотрены конструктивные особенности моторчиков "дворников", основные критерии выбора нового агрегата взамен вышедшего из строя, типичные признаки неисправностей, а также пошаговые рекомендации по самостоятельной установке и подключению. Эта информация поможет автовладельцам обеспечить бесперебойную работу системы очистки стекол.

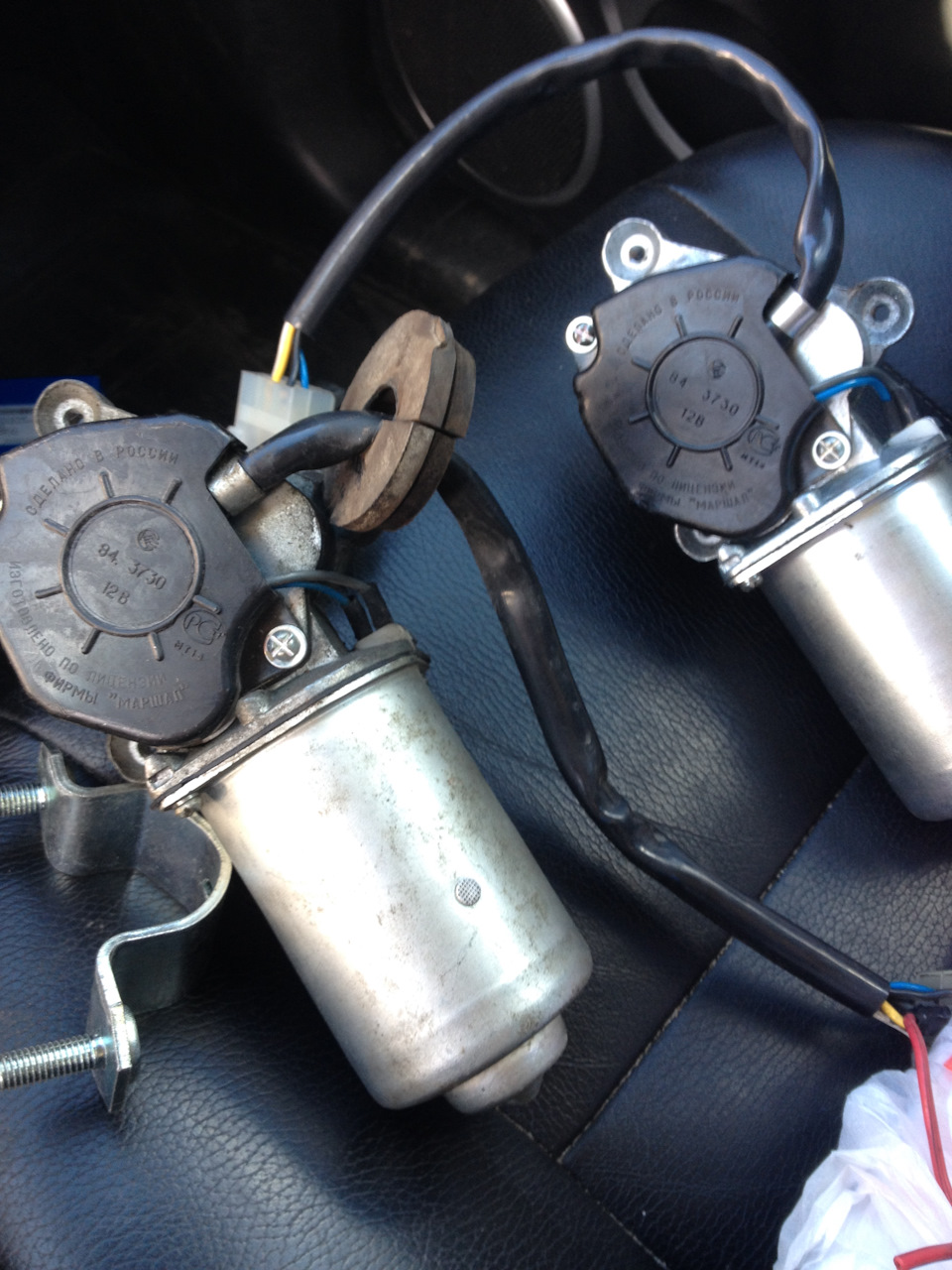

Устройство типичного электродвигателя дворников: основные компоненты

Электродвигатель стеклоочистителя представляет собой компактный механизм постоянного тока, спроектированный для работы в циклическом режиме с высокой нагрузкой. Его конструкция обеспечивает преобразование электрической энергии в возвратно-поступательное движение щёток через редуктор и кривошипно-шатунный механизм.

Корпус двигателя выполняется из металла или термостойкого пластика, обеспечивая защиту внутренних компонентов от влаги, грязи и температурных перепадов. Герметичность узла критична для предотвращения коррозии и коротких замыканий в условиях постоянного воздействия дорожных реагентов.

Ключевые элементы конструкции

• Якорь (ротор) – вращающийся вал с обмотками и коллекторными пластинами, создающий магнитное поле при подаче напряжения.
• Постоянные магниты (статор) – неподвижные магнитные элементы, формирующие силовое поле для взаимодействия с якорем.
• Коллекторный узел – токопроводящие секции на валу якоря, коммутирующие направление тока через щётки.
• Угольные щётки – графитовые контакты, передающие ток на коллектор. Изнашиваемый элемент, требующий периодической замены.
• Червячный редуктор – преобразует высокие обороты вала в высокий крутящий момент на выходном валу с одновременным снижением скорости вращения.
• Термобиметаллический предохранитель – автоматически размыкает цепь при перегреве обмоток, предотвращая возгорание.
• Парковый микровыключатель – возвращает щётки в исходное положение после отключения питания.
• Экранирующие прокладки – подавляют электромагнитные помехи, влияющие на работу аудиосистемы и электронных блоков автомобиля.

Принцип преобразования электрической энергии в механическое движение

Электрический ток поступает от бортовой сети автомобиля к мотору стеклоочистителя через реле и переключатель режимов. При подаче напряжения ток протекает по медным обмоткам статора, создавая вокруг них электромагнитное поле переменного направления. Это поле взаимодействует с постоянными магнитами ротора, генерируя силу Лоренца.

Сила Лоренца вызывает вращение ротора вокруг своей оси. Для трансформации высокооборотного вращения в низкоскоростное движение щеток используется зубчатая передача (редуктор). Червячное колесо на валу ротора передает крутящий момент на шестерню выходного вала, одновременно увеличивая усилие и снижая скорость вращения на 90-95%.

Ключевые элементы преобразования

• Коллекторно-щеточный узел – коммутирует ток в обмотках якоря, обеспечивая непрерывное вращение
• Термобиметаллический предохранитель – размыкает цепь при перегрузках
• Автопарковочный контур – возвращает щетки в исходное положение после отключения

Параметр	Вход	Выход
Скорость вращения	2500-4500 об/мин	45-65 об/мин
Крутящий момент	0.2-0.5 Н·м	8-15 Н·м

Работа кривошипно-шатунного механизма в приводе щёток

Кривошипно-шатунный механизм (КШМ) преобразует вращательное движение вала электродвигателя в возвратно-поступательные перемещения щёток стеклоочистителя. Основной вал двигателя соединён с кривошипом, который передаёт усилие через шатун на рычажный узел («коромысло»), жёстко закреплённый на оси качания щёток.

При вращении кривошипа шатун толкает или тянет коромысло, заставляя его совершать качательные движения в заданном диапазоне. Этот диапазон определяет амплитуду хода щёток по лобовому стеклу. Точность геометрии компонентов КШМ критична для синхронности работы обеих щёток и отсутствия биений.

Ключевые особенности и требования

Конструктивные элементы КШМ включают:

• Кривошип – диск или эксцентрик, жёстко посаженный на вал мотора
• Шатун – тяга, соединяющая кривошип с коромыслом
• Шарниры – сферические или игольчатые подшипники в точках крепления для компенсации угловых отклонений

Факторы надёжности механизма:

Материалы компонентов	Сталь с антикоррозийным покрытием, усиленный пластик
Защита шарниров	Влагостойкие чехлы, смазка в тугоплавком консистентном составе
Допуски при сборке	Зазор ≤ 0.1 мм для предотвращения люфта и вибраций

Симптомы износа КШМ:

1. Щётки движутся с разной скоростью или асинхронно
2. Посторонние стуки при реверсировании направления
3. Подтёки смазки на узлах крепления

Типы моторов по скорости вращения: одно-, двух- и трёхскоростные

Основное различие моторов стеклоочистителей заключается в количестве доступных режимов работы, что напрямую влияет на гибкость управления очисткой лобового стекла при разных погодных условиях.

Количество скоростей определяет диапазон интенсивности движения щёток – от минимальной для лёгкой измороси до максимальной для сильного ливня или снегопада.

Односкоростные моторы

Оснащены единственной фиксированной скоростью вращения. Отличаются простотой конструкции и низкой стоимостью. Подходят для регионов с мягким климатом и редкими осадками. Главный недостаток – отсутствие адаптации к изменяющейся интенсивности дождя или снега.

Двухскоростные моторы

Имеют два режима: базовый (медленный) и ускоренный. Наиболее распространённый тип благодаря оптимальному соотношению цены и функциональности. Позволяют эффективно работать в условиях умеренных и сильных осадков. Стандартная комплектация для большинства современных автомобилей.

Трёхскоростные моторы

Обеспечивают три режима: низкий, средний и высокий. Предоставляют максимальную точность регулировки под любую интенсивность осадков. Устанавливаются на премиум-моделях или автомобилях, эксплуатируемых в регионах с частыми и резкими сменами погоды. Отличаются повышенной надёжностью, но требуют сложной электропроводки.

Тип мотора	Скорости	Применение
Односкоростной	1 фиксированная	Сухой климат, бюджетные авто
Двухскоростной	Низкая + Высокая	Стандартные условия, большинство авто
Трёхскоростной	Низкая + Средняя + Высокая	Сложные погодные условия, премиум-сегмент

При выборе учитывайте: совместимость с редуктором и штатной электропроводкой автомобиля. Многоскоростные модели требуют дополнительных контактов на разъёме и поддержки переключателя в салоне.

Зависимость мощности мотора от размеров дворников

Размеры стеклоочистителей напрямую определяют нагрузку на электродвигатель. Чем больше площадь лобового стекла и длиннее щетки, тем выше сопротивление при трении резиновых кромок о поверхность. Особенно критично это проявляется при очистке сухого стекла или преодолении слоя льда/снега.

Производители рассчитывают мощность моторов под конкретные параметры щеток: длина 500 мм требует усилия 20-25 Н·м, тогда как для 700 мм уже необходимо 35-40 Н·м. Использование удлиненных дворников без корректировки силового агрегата приводит к перегрузке вала и повышенному износу шестерен редуктора.

Ключевые взаимосвязи и рекомендации

Принцип подбора мощности: на каждые 10 см длины щетки добавляется 5-7 Вт к минимальной мощности. Стандартные значения:

• Компактные авто (дворники 45-55 см): 40-50 Вт
• Седаны (55-65 см): 60-80 Вт
• Внедорожники (65-75 см): 80-100 Вт

Опасности несоответствия: Слабый мотор будет перегреваться, возможны:

1. Плавление изоляции обмоток
2. Деформация червячной передачи
3. Остановка щеток в крайних положениях

Длина щетки (см)	Требуемый крутящий момент (Н·м)	Рекомендуемая мощность (Вт)
40-50	15-20	40-50
50-60	20-30	50-70
60-70	30-40	70-90

Важно: При замене стекол (например, установке панорамных) всегда пересчитывайте нагрузку. Для тонированных стекол с повышенным трением берите мотор с запасом мощности 15-20%.

Расположение узла в подкапотном пространстве: типовые места установки

Мотор стеклоочистителя интегрируется в подкапотное пространство с учетом конструктивных особенностей автомобиля и кинематики рычажного механизма дворников. Производители стремятся разместить узел максимально близко к оси вращения трапеции дворников для минимизации длины тяг и обеспечения стабильной передачи усилия.

Основным ориентиром служит щиток передка (оторочка) – вертикальная перегородка между моторным отсеком и салоном. Крепление осуществляется болтами к металлическим усиливающим площадкам, что предотвращает вибрации и гарантирует жесткую фиксацию при работе электродвигателя.

Распространенные зоны монтажа

• Центральная часть щитка передка – наиболее типовое решение. Мотор устанавливается за блоком предохранителей или воздуховодами, с доступом после демонтажа пластиковых накладок или решетки стеклоомывателя.
• Зона под ветровым стеклом (пассажирская сторона) – характерно для моделей с левосторонним рулем. Узел скрыт за декоративным кожухом или водоотводным лотком, требует частичного разбора элементов подкапотного пространства.
• Водительская сторона моторного щита – встречается в некоторых кроссоверах и коммерческом транспорте. Может потребовать снятия аккумулятора или расширительного бачка для обслуживания.
• За двигателем у торца щитка – актуально для стесненных компоновок. Доступ осложнен патрубками охлаждения и жгутами проводки, часто требует подъема автомобиля.

При поиске узла учитывайте траекторию тяг стеклоочистителя – они всегда соединяются с валом мотора через кривошип. В современных авто узел часто объединен в модуль с электронным блоком управления и датчиком дождя.

Симптомы первых признаков неисправности моторчика

Неравномерная или замедленная работа щеток – один из ключевых индикаторов. Дворники двигаются рывками, замирают в произвольных положениях на стекле или возвращаются в исходную точку заметно медленнее обычного. Иногда наблюдается полная остановка на середине хода даже при включенном питании.

Появление посторонних звуков при работе – тревожный сигнал. Характерный гул или вой электродвигателя, усиливающийся при включении, дополняется скрежетом, стуком или щелчками из-под капота. Эти звуки часто указывают на износ втулок, подшипников якоря или деформацию элементов редуктора.

Типичные проявления проблем

• Самопроизвольное отключение: Мотор запускается, но через несколько секунд или минут внезапно прекращает работу без команды водителя.
• Реакция только на максимальной скорости: Низкие и средние режимы не функционируют, при переключении на высокую скорость дворники начинают двигаться (признак износа щеток электродвигателя или подгоревших контактов).
• Отказ возврата в парковочное положение: После выключения щетки останавливаются произвольно, а не у нижнего края стекла (неисправность датчика положения или контактной группы).

Дополнительные настораживающие признаки

1. Запах гари или нагрев корпуса мотора при кратковременной работе – свидетельство перегрузки или КЗ в обмотках.
2. Срабатывание предохранителя цепи стеклоочистителя при попытке включения.
3. Коррозия или окисление контактов разъема питания, ведущее к нестабильной работе.

Симптом	Возможная причина
Щетки двигаются только рывками	Износ шестерен редуктора, заклинивание вала
Мотор гудит, но вал не вращается	Заклинивание червячной передачи, сломанный пластиковый зубчик кривошипа
Дворники не включаются при влажном стекле	Окисление клемм или нарушение изоляции проводов

Затруднённое движение щёток по стеклу: как диагностировать причину

При затруднённом движении щёток стеклоочистителя первым делом отключите мотор от питания для безопасности. Проверьте ручное перемещение рычагов привода: отсоедините тяги от моторного редуктора и попытайтесь вручную подвинуть щётки по стеклу в обе стороны.

Если рычаги двигаются туго, снимите щётки и повторите проверку. Свободный ход без щёток указывает на проблемы с самими щётками или их креплением. Если сопротивление сохраняется – проблема в механической части привода или стекле.

Пошаговая диагностика системы

Основные причины и методы выявления:

• Механические помехи: Осмотрите траекторию движения рычагов на предмет посторонних предметов, льда или деформированных элементов кузова.
• Износ шарниров: Раскачайте соединения тяг вручную. Люфт или заедание в шаровых наконечниках/втулках требует замены узла.
• Коррозия осей: Снимите защитные колпачки на поворотных осях. Рыжие пятна или окислы на металле блокируют вращение.

Проверка электрической части:

1. Измерьте напряжение на клеммах мотора при включённом зажигании. Показатель ниже 11V свидетельствует о проблемах с проводкой или реле.
2. Прослушайте мотор при подаче питания (без подключённых тяг). Гул без вращения вала – признак износа шестерён редуктора.
3. Проверьте термопредохранитель: перегрев корпуса мотора при работе указывает на заклинивание или превышение нагрузки.

Симптом	Вероятная причина	Способ проверки
Щётки двигаются рывками	Засорение зубьев редуктора	Визуальный осмотр через смотровое окно мотора
Полный отказ при нормальном напряжении	Сгорание обмотки двигателя	Замер сопротивления обмотки (должно быть 2-5 Ом)
Заедание в крайних положениях	Неисправность датчика парковки	Диагностика мультиметром в режиме прерывистой работы

Отказ одной скорости вращения: поиск источника проблемы

Отказ конкретной скорости вращения щеток стеклоочистителя при сохранении работоспособности других режимов указывает на проблему в цепи управления этим скоростным режимом. Чаще всего это связано не с самим электродвигателем, а с элементами, регулирующими подачу напряжения для выбранной скорости.

Основная сложность диагностики заключается в том, что двигатель физически исправен (развивает полную скорость на других режимах), а неисправность кроется в компонентах, подающих или коммутирующих ток только для определенной обмотки или уровня сопротивления.

Поиск источника неисправности

Систематическая проверка поможет локализовать проблему:

1. Проверка переключателя скоростей:
   • Снимите комбинацию переключателей с рулевой колонки.
   • Прозвоните мультиметром контакты, отвечающие за проблемную скорость, при активации этой позиции. Отсутствие контакта укажет на неисправность внутри переключателя.
2. Тестирование реле стеклоочистителя:
   • Найдите блок реле (часто в монтажном блоке предохранителей в салоне или под капотом).
   • Замените реле скоростей стеклоочистителя на заведомо исправное аналогичное реле. Если проблема исчезнет – неисправно реле.
   • Прозвоните контакты проблемного реле в положении для неработающей скорости.
3. Осмотр и проверка резистора (для моторов с резисторным блоком):
   • Найдите блок резисторов (обычно прикреплен к корпусу мотор-редуктора или рядом).
   • Визуально осмотрите резисторную спираль/пластину на предмет перегорания или обрыва (частая причина пропадания 1-й или 2-й скорости).
   • Прозвоните мультиметром в режиме омметра выводы резистора, соответствующие проблемной скорости. Бесконечное сопротивление или сильное отклонение от номинала – признак неисправности.
4. Проверка целостности проводки:
   • Осмотрите жгуты проводов от переключателя до реле/резистора и от реле/резистора до мотор-редуктора на предмет перетирания, оплавления, окисления контактов в разъемах.
   • Прозвоните провод, идущий к соответствующей обмотке двигателя или клемме реле/резистора для проблемной скорости.

Симптом	Вероятный виновник	Действие
Нет только высокой скорости	Переключатель, реле высоких оборотов, проводка к "быстрой" обмотке	Проверить переключатель, реле, проводку на +12В при активации
Нет только первой (медленной) скорости	Резисторный блок (если есть), переключатель, реле, проводка	Особое внимание резистору и его цепи
Нет только второй скорости (при наличии)	Переключатель, реле, проводка для этой скорости	Проверить контакты переключателя и реле на этой позиции

Важно: Если проверка всех указанных компонентов не выявила неисправности, существует небольшая вероятность повреждения конкретной обмотки внутри самого электродвигателя, хотя это случается редко при сохранении других скоростей. В этом случае потребуется замена мотор-редуктора в сборе.

Нехарактерные звуки при работе (скрежет, стук)

Появление посторонних шумов в работе моторчика стеклоочистителя – явный индикатор неисправности, требующий оперативной диагностики. Скрипы, щелчки или металлический скрежет свидетельствуют о нарушениях в механической части системы, тогда как гул или неравномерный вой чаще связаны с электрическими компонентами.

Игнорирование таких звуков приводит к прогрессирующим поломкам: от истирания шестерёнок редуктора до заклинивания вала двигателя. На ранней стадии проблему можно устранить минимальными затратами, тогда как полный отказ мотора потребует дорогостоящей замены узла.

Основные причины и методы устранения

Типичные источники шумов:

• Износ червячной передачи – металлическая стружка в смазке, хруст при запуске. Требуется разборка редуктора, промывка и замена смазки (Литол-24).
• Люфт крепления – глухой стук на неровностях. Проверьте крепёжные болты (момент затяжки 8-12 Н·м).
• Деформация тяг или рычагов – скрип при изменении направления движения щёток. Необходима регулировка геометрии или замена компонентов.

Звук	Вероятная причина	Экспресс-проверка
Ритмичный стук	Скол зубьев шестерни	Проверка вращения вала вручную
Визг при старте	Задиры на валу якоря	Визуальный осмотр через смотровое окно
Гул с вибрацией	Ослабление крепления статора	Тест на биение корпуса

Профилактические меры: Регулярно очищайте пространство под капотом возле моторчика от листьев и грязи, раз в 2 года обновляйте смазку редуктора, избегайте включения «дворников» при примерзании щёток к стеклу.

Проверка целостности электрических контактов и проводов

Визуально осмотрите разъемы моторчика и реле на предмет окисления, коррозии или механических повреждений. Особое внимание уделите контактам в местах соединения с проводкой – даже незначительные трещины или потемнения металла нарушают проводимость. Проверьте плотность фиксации колодок: расшатанные соединения вызывают перебои в работе.

Используйте мультиметр в режиме прозвонки или измерения сопротивления для диагностики. Отсоедините разъем от моторчика и прозвоните каждый провод от реле до контактов на стеклоочистителе. Показания должны быть близки к нулю (0.1–0.5 Ом). Бесконечное сопротивление сигнализирует об обрыве. Параллельно проверьте отсутствие КЗ между соседними проводами.

Этапы углубленной проверки

• Тест изоляции: Зачистите поврежденные участки проводов, обработайте антикоррозийным спреем.
• Диагностика реле: Подайте напряжение напрямую на мотор, минуя реле – если он заработает, проблема в цепи управления.
• Анализ массы: Убедитесь, что контакт «земли» на кузове чистый и надежно закреплен.

Проблема	Признаки	Решение
Окисление контактов	Белый/зеленый налет, прерывистая работа	Зачистка мелкой наждачной бумагой, обработка токопроводящей смазкой
Обрыв провода	Мотор не запускается, отсутствие напряжения на клеммах	Замена участка кабеля или всей магистрали
Перетертая изоляция	КЗ при вибрации, плавление оплетки	Установка термоусадки, перекладка жгута

Важно: При замене проводов используйте кабель с аналогичным сечением. Уменьшение диаметра жил вызывает перегрев и возгорание. Фиксируйте жгут пластиковыми хомутами, исключая контакт с подвижными элементами или острыми кромками кузова.

Диагностика подачи напряжения на мотор мультиметром

Для проверки напряжения на клеммах мотора стеклоочистителя потребуется мультиметр в режиме измерения постоянного тока (DCV). Предварительно отсоедините разъем питания электродвигателя при выключенном зажигании. Включите зажигание и активируйте режим работы дворников (обычный или быстрый), чтобы на разъеме появилось управляющее напряжение.

Подключите щупы мультиметра к соответствующим контактам разъема питания мотора: черный щуп к "массе" (минус), красный – к плюсовому проводу (обычно обозначен цветом). Сверьте полученное значение с требуемым напряжением бортовой сети автомобиля (12В или 24В). При отсутствии показаний проверьте целостность предохранителя и реле дворников.

Алгоритм проверки

1. Отсоедините разъем мотора при выключенном зажигании
2. Включите дворники через штатный переключатель
3. Переведите мультиметр в режим DCV (20В)
4. Подсоедините щупы к контактам питания разъема
5. Сравните показания с номиналом бортовой сети

Показание мультиметра	Возможная причина	Действия
11.8-14.4В (12В сеть)	Нормальное напряжение	Неисправен мотор
Менее 10В	Просадка напряжения	Проверить реле, проводку, АКБ
0В	Обрыв цепи	Диагностировать предохранитель, реле, переключатель

Важно: При работе с низкой скоростью дворников проверяйте напряжение на соответствующем контакте разъема (обычно средний контакт в 5-пиновых разъемах). Для точной идентификации контактов используйте электросхему конкретной модели авто.

Износ щёток в электродвигателе и его последствия

Щётки в электродвигателе стеклоочистителя – графитовые контакты, передающие ток на вращающийся коллектор ротора. Их стабильная работа обеспечивает плавное вращение якоря и корректное функционирование моторчика. Постепенное стирание щёток происходит естественно из-за постоянного трения о коллекторные пластины.

Интенсивность износа возрастает при загрязнении коллектора металлической пылью, попадании влаги внутрь корпуса или повышенных нагрузках на двигатель. Неравномерный износ щёток или повреждение коллектора ускоряют процесс. Критический износ приводит к потере контакта между щётками и коллектором.

Основные последствия износа

• Нестабильная работа дворников: прерывистое движение, остановки в произвольных позициях
• Искрение внутри корпуса: видимое через вентиляционные щели свечение при работе
• Перегрев коллектора: потемнение или оплавление медных пластин
• Полный отказ мотора: прекращение работы даже при наличии питания

Проблемы усугубляются замыканием пластин коллектора из-за угольной пыли или эрозией контактных поверхностей от искрения. Без своевременной замены изношенных щёток возможна необратимая поломка якоря, требующая дорогостоящего ремонта всего двигателя.

Признак износа	Воздействие на систему
Длина щёток < 8 мм	Снижение силы прижима, перебои питания
Загрязнение коллектора	Ускоренный износ, локальный перегрев
Глубокие борозды на щётках	Вибрация, нарушение контакта

Для диагностики снимите мотор и проверьте длину щёток через смотровые окна корпуса. Критичным считается остаток менее трети от первоначального размера (обычно 5-7 мм). Профилактическая замена комплекта щёток при плановом ТО предотвращает внезапные отказы в непогоду.

Заклинивание подшипников или вала якоря

Заклинивание подшипников или вала якоря – критическая неисправность, полностью блокирующая работу стеклоочистителей. Основной причиной является коррозия, развивающаяся из-за проникновения влаги через изношенные сальники или трещины в корпусе редуктора. Длительный простой автомобиля, особенно в условиях высокой влажности, ускоряет этот процесс.

Недостаток смазки на зубьях шестерни редуктора или её полное высыхание/вымывание также создаёт экстремальные нагрузки на вал и опорные подшипники. Это приводит к их перегреву, деформации рабочих поверхностей и последующему заклиниванию. Механические повреждения вала (например, изгиб от внешнего удара) – более редкая, но возможная причина.

Последствия и диагностика

Попытка включить щётки при заклинившем механизме обычно приводит к следующим последствиям:

• Перегорание предохранителя из-за резкого скачка тока.
• Повреждение обмоток электродвигателя (пробой изоляции, оплавление) от перегрузки.
• Разрушение пластиковых шестерён или элементов кривошипа в редукторе.
• Выход из строя блока управления стеклоочистителями (если он есть).

Диагностировать заклинивание можно вручную: при отключенном моторчике попробовать провернуть вал редуктора или привод рычагов щёток. Тугой ход или полная неподвижность подтверждают проблему. Дополнительный признак – характерный запах горелой изоляции после попытки включения.

Решение и профилактика

При подтверждении заклинивания необходима разборка узла:

1. Демонтаж редуктора с электродвигателем.
2. Аккуратная разборка корпуса редуктора.
3. Визуальный осмотр подшипников (втулок) вала, зубьев шестерни и состояния самого вала.

Состояние компонентов	Возможные действия
Сильная коррозия вала/подшипников, деформация	Замена редуктора в сборе или вала с подшипниками (если ремонтопригодно)
Загрязнение, загустение/отсутствие смазки	Очистка механизма, удаление старой смазки, нанесение специальной морозостойкой смазки для редукторов
Износ сальников	Обязательная замена сальников для предотвращения повторного попадания воды

Для профилактики заклинивания регулярно проверяйте работоспособность стеклоочистителей даже в сухую погоду. Раз в 2-3 года (или после длительной стоянки в сырости) рекомендуется снимать защитный колпак вала редуктора, оценивать состояние смазки на шестерне и при необходимости обновлять её, а также обрабатывать вал термостойким силиконовым спреем для защиты от коррозии. Своевременно очищайте дренажные отверстия в моторном щите под редуктором.

Коррозия контактной группы и методы её устранения

Коррозия контактной группы моторчика стеклоочистителя возникает из-за проникновения влаги внутрь корпуса через повреждённые уплотнения или микротрещины, а также в результате длительной эксплуатации без обслуживания. Окисление металлических поверхностей нарушает проводимость электрического тока, что проявляется в нестабильной работе щёток: хаотичных движениях, остановках в промежуточных положениях или полном отказе системы.

Наиболее уязвимыми элементами являются контактные дорожки на крышке редуктора и ламели роторного коллектора двигателя. Скопление зелёного или белого порошкообразного налёта (оксидов) блокирует передачу напряжения на обмотки, увеличивает сопротивление и вызывает локальный перегрев, что усугубляет разрушение контактов и может привести к заклиниванию вала.

Способы устранения коррозии

1. Разборка и диагностика: Снимите мотор, отсоедините электрический разъём и вскройте корпус, открутив крепёж крышки редуктора. Визуально оцените степень окисления контактных пластин и коллектора.
2. Механическая очистка:
   • Коллектор ротора и контактные площадки зачистите ластиком или мягкой стекловолоконной щёткой.
   • Упорные затвердевшие отложения удалите деревянной зубочисткой или пластиковым скребком (избегайте царапин!).
3. Химическая обработка: Нанесите на контакты аэрозольный очиститель электроцепей (например, Liqui Moly Kontaktreiniger), выдержите 2-3 минуты, остатки удалите безворсовой салфеткой.
4. Защита и профилактика:

   Средство	Способ нанесения	Эффект
   Диэлектрическая смазка	Тонкий слой на контактные группы после очистки	Барьер от влаги, снижение искрения
   Силиконовый герметик	Проклейка стыка крышки и корпуса мотора	Предотвращение повторного проникновения воды

5. Замена компонентов: При глубокой коррозии с разрушением дорожек или ламелей коллектора установите новый мотор в сборе либо замените крышку редуктора с контактной группой.

Важно: После сборки проверьте герметичность корпуса и работоспособность мотора на всех скоростях до установки под капот. Регулярная очистка дренажных отверстий в моторном отсеке снизит риск затопления узла.

Как определить коды совместимости мотора по VIN автомобиля

VIN-код автомобиля содержит детальную информацию о комплектации и заводских характеристиках транспортного средства. Этот уникальный идентификатор позволяет точно определить оригинальные каталожные номера установленных компонентов, включая мотор стеклоочистителя.

Для расшифровки совместимости используйте 17-значный VIN, указанный в ПТС, на кузовной табличке или лобовом стекле. Он предоставит данные о модели, годе выпуска, типе кузова и заводской комплектации, необходимые для корректного подбора мотора.

Практические методы поиска кодов

Официальные источники:

• Обратитесь к дилеру марки с VIN: сервисные центры предоставляют электронные каталоги с оригинальными кодами запчастей
• Используйте официальные онлайн-базы производителей (например, ETKA для VAG, RealOEM для BMW)

Онлайн-сервисы:

Ресурс	Функционал
Catcar.info, PartSouq	Автоматическая расшифровка комплектации по VIN с отображением схем узлов
VIN-decoder (7zap, MegaZip)	Поиск аналогов и кросс-кодов после ввода номера

Альтернативные варианты:

1. Скан сервисных мануалов (например, ERWIN для VAG) с фильтрацией по VIN
2. Приложения для подбора автозапчастей (Autodoc, Exist.ru) с функцией VIN-поиска
3. Физическая сверка маркировки старого мотора (номера на корпусе/шильдике)

Важно: при несовпадении ревизии двигателя в VIN и фактической установке (после ремонта) используйте визуальную идентификацию компонента. Всегда сверяйте тип разъема и параметры крутящего момента.

Критерии выбора: оригинальная деталь vs. качественный аналог

Оригинальный мотор стеклоочистителя (OEM) поставляется производителем автомобиля или его официальным партнером. Он гарантированно соответствует заводским спецификациям по размерам, электрическим параметрам и уровню шума. Такие детали проходят строгий контроль качества и имеют маркировку автопроизводителя.

Качественные аналоги выпускаются сторонними компаниями, специализирующимися на автокомпонентах. Они создаются по лицензии или путем реверс-инжиниринга, повторяя конструкцию оригинала. Отличие заключается в цене (обычно ниже на 20-50%) и вариативности брендов, но уровень надежности у топовых аналогов может приближаться к OEM.

Ключевые факторы сравнения

При принятии решения оцените следующие параметры:

• Совместимость
  Оригинал: 100% соответствие модели и года выпуска авто.
  Аналог: Требует проверки по каталогам (ETKA, TecDoc) или VIN-коду.
• Ресурс и гарантия
  Оригинал: Ресурс 5-8 лет, официальная гарантия дилера.
  Аналог: Ресурс 3-5 лет у премиум-брендов (Bosch, Valeo), гарантия продавца.
• Ценовая политика

  Тип детали	Диапазон цен*
  OEM	8 000 – 15 000 ₽
  Премиум-аналог	5 000 – 10 000 ₽
  Бюджетный аналог	2 000 – 4 500 ₽

  *Средние значения для рынка РФ

Рекомендации по применению: Оригинал предпочтителен для новых авто под дилерскую гарантию или сложных систем (с датчиком дождя). Качественный аналог – оптимален для автомобилей старше 5 лет при подтвержденной совместимости и выборе проверенных брендов. Избегайте дешевых noname-продуктов: их несоответствие по мощности или посадочным размерам может повредить трапецию «дворников».

Классы производителей: премиум, средний, бюджетный сегмент

Производители моторов стеклоочистителей четко разделяются на три ценовых и качественных сегмента, где каждый предлагает разный баланс надежности, функциональности и стоимости. Премиальные бренды фокусируются на максимальной долговечности и инновационных технологиях, тогда как бюджетный сегмент обеспечивает базовую функциональность при минимальной цене. Средний класс занимает промежуточное положение, сочетая приемлемое качество с умеренной ценой.

При выборе мотора критично учитывать не только стоимость, но и совместимость с конкретной моделью автомобиля, так как неправильно подобранное устройство может привести к сбоям в работе системы или повреждению элементов кузова. Также важно обращать внимание на условия гарантии и наличие сертификатов соответствия, особенно в бюджетном сегменте, где риск приобретения контрафакта наиболее высок.

Ключевые отличия сегментов

• Премиум (Bosch, Valeo, Denso):
  • Срок службы 5-7 лет
  • Защита от перегрева и гидроудара
  • Точная калибровка под заводские параметры
• Средний (Hella, JP Group, SWAG):
  • Срок службы 3-4 года
  • Упрощенная защита от перегрузок
  • Универсальные крепления с адаптерами
• Бюджетный (Satel, Topran, Fenox):
  • Срок службы 1-2 года
  • Базовые функции без защиты
  • Риск несоответствия размеров

Критерий	Премиум	Средний	Бюджетный
Ценовой диапазон	7 000 - 15 000 руб.	3 500 - 6 500 руб.	1 000 - 3 000 руб.
Ресурс (циклов включения)	500 000+	200 000 - 300 000	до 100 000
Гарантия	24-36 месяцев	12-18 месяцев	6-12 месяцев

Для автомобилей с системой автоматического включения дворников рекомендуется исключительно премиум-сегмент: их электродвигатели корректно работают с датчиками дождя и выдерживают частые срабатывания. В случае замены на моделях старше 10 лет допустим средний класс, но с обязательной проверкой совместимости разъемов.

Проверка соответствия посадочных мест и креплений

Перед установкой нового мотора стеклоочистителя визуально сопоставьте крепежные отверстия и выступы на корпусе устройства с монтажными точками в подкапотном пространстве автомобиля. Убедитесь, что расположение фиксаторов, форма приводного вала и угол наклона полностью идентичны демонтированному узлу. Любое несовпадение даже на 2-3 мм приведёт к вибрациям или поломке кронштейнов.

Особое внимание уделите типу и количеству крепёжных элементов: проверьте диаметр болтов/гаек, шаг резьбы и длину штатных шпилек. Используйте оригинальные метизы при монтаже – самодельные адаптеры или неподходящие болты нарушат соосность вала привода, вызывая перекос щёток и перегрузку редуктора.

Критерии оценки совместимости

• Геометрия платформы: соответствие контура основания мотора штатным посадочным площадкам
• Количество и тип креплений: проверка расположения трёхточечных или четырёхточечных фиксаторов
• Параметры приводного вала: диаметр шлицевого соединения и высота выступа над корпусом

Элемент крепления	Риск несоответствия	Метод проверки
Монтажные уши	Деформация корпуса при затяжке	Наложение старого мотора на новый
Центральная шпилька	Биение тяг стеклоочистителя	Замер микрометром диаметра шлицов
Резиновые прокладки	Коррозия от попадания воды	Сравнение толщины и контура уплотнителей

Важно! При обнаружении расхождений в посадочных местах категорически запрещается рассверливать отверстия или применять силовую фиксацию – это нарушит балансировку узла. В таких случаях требуется подбор альтернативной модели или использование переходной пластины от производителя.

Значение показателя мощности при установке усиленных стеклоочистителей

Мощность мотора напрямую определяет его способность преодолевать возросшее сопротивление усиленных щеток. Утяжеленные каркасы или двойные элементы создают повышенную нагрузку на приводной механизм, требующую соответствующего запаса производительности.

Недостаточная мощность приводит к критическим последствиям: перегреву обмоток электродвигателя, проскальзыванию шестерен редуктора и деформации рычажного трапециевидного механизма. В экстремальных условиях (налипание снега, обледенение) слабый мотор может полностью заблокироваться.

Ключевые аспекты выбора

При подборе учитывайте:

• Соответствие длине щеток – каждые +10 см к стандарту увеличивают нагрузку на 15-20%
• Минимальный запас мощности – не менее 25% от номинальных значений для штатной системы
• Пиковые нагрузки – способность выдерживать кратковременное удвоение сопротивления при запуске на обледенелом стекле

Тип щеток	Рекомендуемая мощность	Риски при нарушении
Стандартные (45-55 см)	40-50 Вт	Минимальные
Усиленные (60-70 см)	60-80 Вт	Оплавление шестерен редуктора
Каркасные двойные (65+ см)	80-100 Вт	Деформация тяг, обрыв штока

Обязательно проверяйте соответствие посадочных мест и параметров зубчатой передачи при замене мотора. Установка неподходящего высокомощного привода без адаптации креплений вызывает вибрации и ускоренный износ шарниров.

Проверка качества сборки и защитных покрытий корпуса

Качество сборки мотора стеклоочистителя напрямую влияет на его герметичность, долговечность и устойчивость к агрессивным средам подкапотного пространства. Внимательный осмотр корпуса перед покупкой или установкой помогает выявить потенциальные слабые места, способные привести к преждевременному выходу узла из строя.

Особое внимание следует уделить состоянию защитных покрытий корпуса. Они являются барьером против коррозии, вызываемой водой, реагентами с дороги, перепадами температур и вибрацией. Нарушение целостности покрытия или его низкое качество открывает путь ржавчине к металлическим частям двигателя и крепежным элементам.

Ключевые аспекты проверки

Проведите тщательный визуальный и тактильный осмотр:

• Целостность корпуса: Ищите трещины, сколы, значительные вмятины или признаки некачественного литья (раковины, грубые наплывы пластика/металла).
• Качество защитного покрытия:
  • Равномерность: Покрытие должно быть нанесено ровным слоем без пропусков, подтеков, пузырей или шелушения.
  • Прочность сцепления (адгезия): Попробуйте (осторожно) поцарапать покрытие в незаметном месте ногтем или неметаллическим предметом. Качественное покрытие не должно легко отслаиваться или скалываться.
• Герметичность стыков и уплотнений:
  • Проверьте плотность прилегания половинок корпуса (если он разборный), крышек, сальников вала редуктора.
  • Осмотрите резиновые уплотнители втулок вала, разъемов проводки – они должны быть эластичными, без трещин или перекосов.
  • Убедитесь, что дренажные отверстия (если есть) не залиты краской или герметиком.
• Качество крепежных элементов: Резьбовые отверстия (уши, лапы крепления) должны быть без сколов, заусенцев. Крепежные болты/гайки (если в комплекте) – без признаков коррозии, с четкой резьбой.

Типы защитных покрытий и их особенности:

Тип покрытия	Характеристики	На что обратить внимание
Гальваническое (цинкование, кадмирование)	Тонкий металлический слой. Хорошая защита от коррозии при целостности.	Равномерность блеска, отсутствие белесых пятен (белая ржавчина), сколов.
Лакокрасочное (эмаль, грунт-эмаль)	Доступное, распространенное. Толщина и качество слоя сильно варьируются.	Толщина слоя (не слишком тонкое), адгезия, отсутствие подтеков, наплывов, непрокрасов.
Пластиковый корпус	Не подвержен коррозии. Легкий.	Качество пластика (не хрупкий), отсутствие трещин, деформаций, качество литья.

Последствия некачественной сборки или защиты: Попадание влаги внутрь корпуса вызывает коррозию деталей двигателя и редуктора, окисление контактов, замыкания обмоток. Это приводит к снижению мощности, перегреву, заклиниванию вала и, в итоге, к полному отказу мотора. Вибрация из-за плохой сборки ускоряет износ подшипников и шестерен редуктора.

Подготовка инструментов для замены: что понадобится в работе

Соберите необходимый комплект инструментов заранее, чтобы исключить простои в процессе работы. Проверьте состояние каждого инструмента и замените изношенные экземпляры – это гарантирует безопасность и точность монтажа.

Обязательно подготовьте средства индивидуальной защиты: плотные перчатки для рук и защитные очки. Мелкие металлические детали и пластиковые крепежи могут отлетать при демонтаже, создавая риск травмирования глаз.

Основной набор инструментов

• Набор торцевых головок с трещоткой (размеры 8-13 мм)
• Крестовые и плоские отвёртки (разные размеры)
• Комбинированные пассатижи с изолированными ручками
• Кусачки для работы с электропроводкой
• Съёмник стопорных колец (если мотор фиксируется кольцом)

Дополнительные материалы	Назначение
WD-40 или аналог	Обработка прикипевших соединений
Диэлектрическая смазка	Защита контактов разъёма
Чистая ветошь	Удаление грязи с посадочного места
Мультиметр	Проверка цепи питания

1. Специфичные инструменты:
   • Торцевой ключ для гаек крепления рычагов (часто 15-17 мм)
   • Специальный съёмник тяг стеклоочистителя (при отсутствии – съёмник шаровых опор)
2. Расходники:
   • Изолента или термоусадка для изоляции проводов
   • Антикоррозийный спрей для обработки кронштейна

Отключение аккумулятора перед началом демонтажа

Первым и обязательным шагом перед любыми работами с электрооборудованием автомобиля, включая замену мотора стеклоочистителя, является полное отключение бортовой сети от источника питания. Это исключает риск короткого замыкания, случайной активации механизмов или поражения током при контакте с проводкой.

Для корректного отключения сначала снимите клемму с отрицательного вывода аккумулятора ("масса" или "-"), используя гаечный ключ соответствующего размера. Только после этого допускается снятие положительной клеммы ("+" или "плюс"). Такой порядок действий минимизирует вероятность искрообразования и повреждения электронных компонентов.

Ключевые этапы и меры предосторожности

• Подготовьте инструмент: Используйте рожковый или накидной ключ на 10 мм (стандартный размер для большинства АКБ).
• Фиксация клемм: Убедитесь, что отсоединенные клеммы надежно зафиксированы в стороне от выводов аккумулятора и не могут случайно коснуться контактов.
• Проверка изоляции: Закройте плюсовую клемму аккумулятора изоляционным колпачком или плотной тканью после снятия.
• Контроль времени: При длительных работах (более 30 минут) учитывайте возможный сброс настроек электронных систем (часы, радио).

Помните: повторное подключение осуществляется в обратной последовательности – сначала присоединяется плюсовая клемма, затем минусовая. Убедитесь в надежности контакта и отсутствии окислов на выводах перед запуском двигателя после завершения монтажа.

Снятие защитного пластикового кожуха-водоотвода

Перед началом демонтажа подготовьте набор крестовых и плоских отверток, а также пластиковый монтажный лопатку для аккуратного отсоединения защелок. Убедитесь, что стеклоочистители переведены в сервисное положение, а ключ зажигания извлечен из замка.

Обратите внимание на хрупкость пластиковых клипс и защелок – приложенное излишнее усилие приведет к их поломке. Зафиксируйте расположение всех крепежных элементов на фото, чтобы избежать ошибок при обратной сборке.

Порядок демонтажа

1. Отсоедините плюсовую клемму аккумулятора для исключения короткого замыкания
2. Снимите дворники, открутив гайки крепления специальным ключом
3. Обследуйте периметр кожуха, определив точки крепления:
   • Винты под резиновыми заглушками
   • Пластиковые фиксаторы-пистоны
   • Боковые защелки с пружинным механизмом
4. Выкрутите все видимые винты крестовой отверткой
5. Подденьте пистоны монтажной лопаткой, нажимая на центральный штырь
6. Расстегните боковые защелки одновременным нажатием на фиксаторы

Тип крепления	Инструмент	Особенности
Винты Torx	Биты T20-T25	Скрыты под резиновыми колпачками
Пластиковые пистоны	Монтажная лопатка	Требуют равномерного вытягивания
Пружинные защелки	Пальцы/плоская отвертка	Отжимать в сторону лобового стекла

После освобождения креплений приподнимите край кожуха со стороны лобового стекла и потяните на себя, отсоединяя фиксирующие язычки. Избегайте перекоса детали – пластиковые направляющие легко деформируются.

Важно: не допускайте провисания кожуха – демонтированная деталь должна сразу убираться в безопасную зону. Проверьте отсутствие забытых разъемов датчиков дождя или проводов подогрева.

Демонтаж элементов системы стеклоомывателя при необходимости

Перед началом работ отсоедините отрицательную клемму аккумулятора для предотвращения короткого замыкания, особенно при работе с электронасосом. Подготовьте ёмкости для слива остатков жидкости из бачка и защитите элементы салона/подкапотного пространства от возможных проливов ветошью или плёнкой.

Определите последовательность демонтажа: обычно начинают с форсунок и трубок в зоне капота, затем переходят к насосу и бачку. Убедитесь в наличии доступа ко всем креплениям – некоторые элементы могут потребовать снятия декоративных панелей, защиты колесных арок или элементов бампера.

Пошаговый процесс демонтажа

Форсунки омывателя:

1. Аккуратно подденьте форсунки плоской отвёрткой через тканевую прокладку
2. Отсоедините подводящие трубки, нажав на фиксаторы-защёлки
3. Извлеките распылители вместе с уплотнительными резинками

Трубопроводы:

• Отсоедините трубки от насоса и форсунок
• Освободите фиксаторы-клипсы вдоль моторного щита
• Аккуратно вытяните магистраль, избегая перегибов

Насос омывателя:

Действие	Особенности
Отсоединение разъёма	Нажмите на пластиковый фиксатор, не тяните за провода
Снятие шлангов	Пометьте подающий/возвратный патрубки
Извлечение из бачка	Поворот против часовой стрелки с лёгким подрывом

Бачок омывателя:

• Слейте остатки жидкости через штатное отверстие насоса
• Открутите крепёжные болты/освободите пружинные зажимы
• Извлеките резервуар, контролируя положение датчика уровня (если установлен)

При демонтаже сохраняйте все уплотнители и фиксаторы – повреждённые элементы потребуют замены. Особую осторожность соблюдайте с пластиковыми защёлками форсунок и хрупкими патрубками. Для упрощения последующей сборки фотографируйте расположение элементов до разборки.

Ослабление крепёжных гаек или болтов моторного узла

Регулярная вибрация при работе стеклоочистителя неизбежно приводит к самопроизвольному откручиванию крепёжных элементов моторного узла. Особенно подвержены этому болты и гайки, фиксирующие корпус электродвигателя к кузову автомобиля или кронштейнам. Со временем соединение теряет первоначальный момент затяжки, возникают люфты.

Проверку состояния крепежа следует проводить каждые 15-20 тысяч километров пробега или при появлении посторонних звуков (дребезжание, стук) в зоне установки моторчика. Игнорирование проблемы вызывает биение механизма, перекосы вала и ускоренный износ шестерён редуктора.

Последствия и методы решения

Незафиксированный двигатель при движении создаёт ударные нагрузки на приводные рычаги, что ведёт к:

• Деформации тяг и трещинам в местах сварки
• Поломке пластиковых втулок и шарниров
• Отрыву крепёжных ушек на корпусе мотора

Для восстановления надёжности выполните следующие действия:

1. Обесточьте бортовую сеть, сняв клемму с аккумулятора.
2. Демонтируйте пластиковые накладки под лобовым стеклом для доступа к узлу.
3. Проверьте затяжку всех крепёжных точек динамометрическим ключом согласно спецификации производителя (обычно 10-15 Н·м).
4. Нанесите на резьбовую часть фиксатор Loctite 243 или аналогичный средневязкий состав.

Тип крепежа	Рекомендуемый момент затяжки	Способ фиксации
Болт М6	8-12 Н·м	Пружинная шайба + Loctite
Болт М8	15-22 Н·м	Гровер + контргайка
Гайка М6	8-10 Н·м	Деформируемая шайба

После затяжки проверьте отсутствие перекоса мотора: люфт корпуса рукой не должен превышать 1-2 мм. При монтаже рычажного механизма следите за совпадением монтажных отверстий без приложения усилий.

Отсоединение электрических разъёмов со штекером питания

Перед началом работ обязательно обесточьте бортовую сеть автомобиля, отсоединив минусовую клемму аккумуляторной батареи. Это исключит риск короткого замыкания и повреждения электрооборудования при случайном контакте оголённых контактов с кузовом или инструментом.

Определите тип крепления штекера питания к мотору стеклоочистителя – наиболее распространены фиксаторы в виде пластикового язычка, пружинной скобы или винтового зажима. Визуально осмотрите соединение на наличие загрязнений или следов коррозии, при необходимости аккуратно очистите контакты щёткой с мягким ворсом.

Порядок действий при отключении

1. Найдите фиксирующий элемент: пластиковый рычажок, металлическую скобу или стопорную кнопку.
2. Для разъёма с откидным язычком: нажмите на выступ пальцем и, удерживая его, потяните корпус штекера от гнезда мотора строго вдоль оси контактов.
3. При наличии пружинной скобы: сожмите её боковые усики плоскогубцами или отвёрткой до освобождения зацепов, после чего извлеките разъём.
4. Если соединение зафиксировано винтом: выкрутите крепёж отвёрткой соответствующего размера, затем расшатайте штекер лёгкими вращательными движениями.

Важные предостережения:

• Никогда не дёргайте за провода – это может привести к обрыву кабеля или повреждению клемм.
• Избегайте чрезмерного усилия при отсоединении – если штекер не поддаётся, проверьте, полностью ли отстёгнут фиксатор.
• Защитите отсоединённый разъём от влаги и грязи, обернув его чистой ветошью или полиэтиленом.

Извлечение тяг привода стеклоочистителей из посадочных мест

Тяги привода стеклоочистителей крепятся в посадочных местах через пластиковые втулки или шаровые шарниры. Со временем соединения могут закиснуть из-за коррозии или загрязнений, что усложняет демонтаж. Работы по извлечению требуют осторожности, чтобы не повредить крепления и сами тяги.

Перед началом демонтажа очистите область вокруг посадочных мест от грязи и обработайте соединения проникающей смазкой (например, WD-40). Дайте смазке время подействовать (10-15 минут). Избегайте применения грубой силы, так как это может привести к поломке пластиковых элементов.

Необходимые инструменты и материалы:

• Проникающая смазка (WD-40 или аналог)
• Набор гаечных ключей и головок
• Плоская отвертка
• Специальный съемник шаровых шарниров (при наличии)
• Чистая ветошь

Последовательность извлечения тяг

1. Отсоедините клеммы аккумулятора для безопасности.
2. Снимите рычаги стеклоочистителей с валов моторного привода, открутив гайки крепления.
3. Осмотрите крепления тяг к мотору и между собой. Определите тип соединений (шаровые шарниры или втулки).
4. Для шаровых шарниров: если используется стопорное кольцо, аккуратно подденьте его плоской отверткой и снимите. При отсутствии съемника, осторожно расшатайте соединение, не повреждая шар.
5. Для втулочных соединений: отожмите пластиковый фиксатор плоской отверткой и вытащите палец тяги из посадочного места.
6. Если соединение не поддается, повторно нанесите проникающую смазку и подождите еще 10 минут. Легкими постукиваниями молотка через деревянную проставку попробуйте расшатать узел.
7. После отсоединения всех креплений извлеките тяги привода вместе с рычагами из моторного отсека.

Важно: При установке новых тяг смажьте посадочные места графитовой смазкой для предотвращения закисания.

Сравнение новой детали с демонтированной: контроль совпадения точек крепления

Тщательно сопоставьте геометрию старого и нового моторов. Убедитесь, что расположение отверстий под болты, защелок или кронштейнов на корпусе полностью идентично. Любое несовпадение, даже на 1-2 мм, сделает установку невозможной или приведет к перекосу и вибрациям.

Особое внимание уделите типу и количеству крепежных элементов: проверьте совпадение диаметров отверстий, шага резьбы (если она есть), а также наличие пазов под фиксаторы или резиновые демпферы. Убедитесь, что форма и высота посадочных площадок на новом моторе соответствуют демонтированному образцу.

Ключевые аспекты для сравнения

• Расположение отверстий: Совпадение по осям и расстояниям между центрами крепежных точек.
• Тип крепления: Болты, защелки, кронштейны – должны быть идентичны по конструкции и количеству.
• Форма корпуса: Отсутствие выступающих элементов, мешающих посадке в штатное место.
• Высота и ориентация: Расположение вала привода и разъема электропроводки относительно крепежных плоскостей.

Параметр	Демонтированный мотор	Новый мотор
Количество крепежных отверстий	Например: 3	Должно быть: 3
Диаметр отверстий (мм)	Например: 8.5	Должен быть: 8.5
Расстояние между центрами отверстий A-B (мм)	Например: 72	Должно быть: 72
Тип разъема	Например: 3-контактный прямоугольный	Должен быть: 3-контактный прямоугольный

Важно: Перед окончательной фиксацией приложите новый мотор к месту установки без затяжки болтов – убедитесь, что он ложится плотно, без зазоров и перекосов. Проверьте свободный ход вала и отсутствие помех для тяг стеклоочистителя.

Подключение электроразъёмов к новому мотору

Перед подключением отключите минусовую клемму аккумулятора для предотвращения короткого замыкания. Очистите контакты разъёмов от грязи и окислов с помощью щётки или специального очистителя – плохой контакт приводит к перегреву проводки.

Сравните старую и новую колодки разъёмов: количество проводов и их цветовая маркировка должны полностью совпадать. При несоответствии обратитесь к электросхеме автомобиля или консультанту магазина – неправильное соединение выведет мотор из строя.

Последовательность подключения

Выполняйте соединение строго по схеме:

1. Позиционирование фиксатора – совместите ключ-замок на разъёме мотора с пазом колодки проводки.
2. Прямая стыковка – без усилия нажмите разъёмы до характерного щелчка фиксатора.
3. Проверка надёжности – попробуйте расшатать соединение рукой. Корпус не должен смещаться.

Важно! Избегайте распространённых ошибок:

• Перепутывание разъёмов скорости (обычно 3-контактный) и парковки (чаще 2-контактный)
• Установка с перекосом, приводящая к деформации контактов
• Применение силы без совмещения направляющих элементов

Цвет провода	Типовая функция	Риски при ошибке
Красный/Красный с полосой	Питание (+12V)	Сгорание предохранителя
Чёрный/Коричневый	Масса (GND)	Отказ запуска
Синий/Жёлтый	Сигнал парковки	Некорректное возвращение щёток
Зелёный/Белый	Управление скоростями	Отсутствие режимов работы

После подключения временно включите зажигание и проверьте работу всех режимов стеклоочистителя до установки моторчика в штатное место. Убедитесь в плавном движении щёток и автоматическом возврате в парковочное положение.

Фиксация корпуса болтами с соблюдением момента затяжки

Перед установкой болтов тщательно очистите резьбовые отверстия в кузове автомобиля от грязи и следов коррозии, используя металлическую щетку или специализированный очиститель. Убедитесь, что посадочная поверхность корпуса стеклоочистителя не имеет деформаций, а старые крепежные элементы заменены новыми во избежание ослабления соединения при эксплуатации.

Нанесите на резьбу каждого болта каплю фиксирующего состава (например, анаэробного герметика) для предотвращения самопроизвольного откручивания под воздействием вибрации. Применяйте только оригинальные или рекомендованные производителем болты, так как несоответствие класса прочности может привести к срыву резьбы при затяжке или разрушению крепежа в процессе работы двигателя.

Порядок затяжки и контроль момента

Затягивайте болты крест-накрест в несколько этапов, используя динамометрический ключ с предустановленным значением. Типовые моменты затяжки для корпусов стеклоочистителей:

Диаметр болта (мм)	Момент затяжки (Н·м)
6	8–10
8	18–22

Критические требования:

• Не превышайте максимальный момент во избежание деформации корпуса или повреждения крепежных ушек
• После первого запуска двигателя выполните контрольную протяжку через 100–200 км пробега
• Используйте только шестигранные головки – звездообразные биты (TORX) требуют точной центровки

При отсутствии динамометрического ключа категорически избегайте силовой затяжки "на глаз". Обратитесь в сервис, так как перетянутые болты провоцируют растрескивание корпуса двигателя, а недостаточный момент вызывает люфт и ускоренный износ подшипников.

Сборка привода тяг и проверка свободы хода рычагов

После установки моторчика стеклоочистителя на место и подключения электрической части приступают к сборке механической передачи. Основной задачей является правильное соединение тяг привода с выходным валом редуктора и рычагами стеклоочистителей. Тяги должны фиксироваться в штатных точках крепления с помощью шаровых наконечников или втулок, обеспечивающих подвижное сочленение.

Важно соблюсти геометрию расположения элементов согласно технической документации транспортного средства. Перекосы или неправильные углы установки тяг приведут к повышенной нагрузке на мотор, неравномерному ходу щеток и преждевременному износу деталей. Все резьбовые соединения затягиваются с рекомендованным моментом, исключая самопроизвольное откручивание, но без перетяга, который может деформировать компоненты.

Контроль подвижности системы

Перед финальной сборкой декоративных элементов обязательно проверьте свободу хода рычагов вручную. Для этого:

1. Отключите питание мотора (снимите клемму с аккумулятора).
2. Вращайте рычаги стеклоочистителей по всей траектории их движения.
3. Убедитесь в отсутствии:
   • заеданий или точек сопротивления;
   • посторонних шумов (скрип, трение);
   • контакта с кузовными деталями/проводкой.

Если движение рычагов затруднено:

Причина	Решение
Перетянуты крепления тяг	Ослабить гайки, отрегулировать усилие затяжки
Деформация тяг	Заменить поврежденные элементы
Износ шарниров/втулок	Смазать или установить новые комплектующие
Неправильная сборка	Сверить схему привода, переустановить компоненты

Важно! После устранения недостатков повторите проверку. Корректная работа привода обеспечит тихий ход, равномерное очищение стекла и продлит ресурс мотора.

Возврат защитных элементов в исходное положение

После демонтажа или ремонта моторчика стеклоочистителя критически важно вернуть все защитные компоненты на предусмотренные заводом места. Эти элементы (пыльники, резиновые уплотнители, пластиковые крышки) предохраняют электродвигатель и тяги привода от прямого контакта с влагой, дорожной грязью и химическими реагентами. Отсутствие или неправильная установка одной детали может привести к коррозии контактов, заклиниванию вала или короткому замыканию.

Особое внимание уделите герметизации разъемов электропроводки – резиновые сальники должны плотно обжимать кабели, не допуская зазоров. Проверьте целостность защитных колпачков на крепежных болтах: даже микротрещины нарушают антикоррозийную защиту металлических элементов. Все фиксаторы (пластиковые защелки, металлические скобы) обязаны закреплять детали без перекосов, исключая вибрацию при работе двигателя.

Ключевые этапы контроля

• Проверка геометрии: Убедитесь, что пыльники вала редуктора не пережаты и не имеют складок.
• Фиксация разъемов: Наденьте защитные колпачки на клеммы до характерного щелчка.
• Обработка уплотнителей: Нанесите силиконовую смазку на резиновые манжеты для сохранения эластичности.

Элемент	Риск при неправильной установке	Метод проверки
Крышка моторного отсека	Попадание воды на электрические контакты	Тест на герметичность (струя воды под давлением)
Сальник приводного вала	Вымывание смазки, коррозия шестерен	Визуальный осмотр на отсутствие зазоров
Защитная пластина (теплоэкран)	Перегрев обмотки двигателя	Контроль зазора 3-5 мм от выпускного коллектора

После сборки запустите дворы на 5-10 минут, наблюдая за отсутствием посторонних шумов. Важно: Любые следы конденсата под крышками или на разъемах сигнализируют о негерметичности защиты. В таком случае разберите узел и повторите установку с заменой деформированных уплотнителей.

Тест всех режимов очистки (медленный, быстрый, импульсный)

Проверка работоспособности моторчика стеклоочистителя начинается с последовательного тестирования каждого режима скорости. Подключите привод к аккумулятору 12V через соответствующие клеммы реле или напрямую, соблюдая полярность. Начните с минимальной скорости, плавно переключая режимы для оценки стабильности работы.

Обратите внимание на равномерность хода щеток и отсутствие рывков. При переключении между режимами двигатель должен мгновенно реагировать на команды без задержек или посторонних звуков. Особую важность имеет плавность старта в импульсном режиме и сохранение заданного темпа.

Критерии оценки режимов

• Медленный режим: Стабильное вращение без вибраций (20-45 об/мин), низкий уровень шума
• Быстрый режим: Резкий набор скорости (60-85 об/мин), отсутствие проскальзывания вала
• Импульсный: Четкие паузы (2-15 сек), синхронное возвращение щеток в парковочное положение

Режим	Нормальная нагрузка	Типовые дефекты
Медленный	3.5-4.2 А	Перегрев обмотки, неравномерное движение
Быстрый	4.8-6.0 А	Проскакивание шестерен, треск
Импульсный	4.0-5.5 А (пиковые)	Сбои интервалов, залипание реле

1. Зафиксируйте время непрерывной работы (15 мин) – перегрев указывает на износ щеток
2. Проверьте реакцию на перегрузку: остановите щетки рукой – мотор должен автоматически отключиться
3. Протестируйте парковочный датчик: после выключения щетки обязаны вернуться в нижнее положение

Проверка парковочного положения стеклоочистителей

Парковочное положение щёток – зона их автоматического возврата в исходную точку после выключения моторчика. Корректная установка предотвращает механические повреждения при поднятии дворников, задиры краски на капоте и гарантирует полное очищение зоны водителя при старте системы.

Ошибки в настройке приводят к неполному сходу щёток с рабочей зоны стекла, их неправильной фиксации или трению о кузовные элементы. Проверка выполняется при включённом и выключенном зажигании с активацией/деактивацией стеклоочистителей.

Алгоритм проверки

1. Активация и остановка: Включите дворники на 1 цикл работы, затем выключите питание.
2. Фиксация положения: Дождитесь полной остановки щёток. Они должны расположиться параллельно нижней кромке стекла.
3. Контроль зоны парковки: Убедитесь, что щётки:
   • Не выступают за пределы очищаемой поверхности;
   • Не касаются уплотнителей или кузова;
   • Полностью скрыты под капотом (для скрытого монтажа).
4. Проверка с поднятым капотом: Запустите и остановите дворники при открытом капоте – траектория движения не должна пересекать линии кузова.

Таблица признаков неисправности

Симптом	Возможная причина
Щётки останавливаются выше/ниже штатной линии	Сбито положение шестерни редуктора, неисправен датчик позиции
Дворники "зависают" посередине стекла	Окисление контактов реле, поломка щёток коллектора мотора
Щётки паркуются с рывком или замедлением	Износ втулок якоря, загустевание смазки редуктора

Важно! При замене мотора стеклоочистителя обязательно проверяйте совпадение меток на валу привода и корпусе редуктора. Неправильная сборка гарантированно нарушит парковочный алгоритм.

Нанесение консистентной смазки на зубья передаточного механизма

Перед обработкой тщательно удалите старую засохшую смазку и загрязнения с шестерён металлической щёткой или ветошью. Обезжирьте поверхность зубьев ацетоном или бензином "Калоша", обеспечив сухость и чистоту металла для оптимального сцепления новой смазки.

Наносите смазку тонким равномерным слоем на всю рабочую поверхность зубьев с помощью кисти или пластикового шпателя. Избегайте избыточного количества – выдавливание излишков при работе механизма приводит к загрязнению внутренних полостей двигателя и возможному замыканию контактов.

Рекомендации по выбору и применению смазки

Используйте специализированные составы для шестерённых передач:

• Температурный диапазон: от -40°C до +120°C
• Основа: литиевая (ШРБ-4) или синтетическая (LIQUI MOLY Silicon-Fett)
• Свойства: антикоррозийные, без агрессивного воздействия на пластиковые компоненты

Проверьте совместимость смазки с материалом шестерни по таблице:

Тип шестерни	Рекомендуемая смазка
Металлическая	Литол-24, CV-2
Пластиковая	Силиконовая смазка, Molykote EM-30L

После нанесения прокрутите механизм вручную для распределения состава по контактным поверхностям. Исключите попадание материала на электродвигатель, червячный вал или фиксаторы положения щёток – это вызывает нарушение работы и ускоренный износ.

Правила сезонного обслуживания для продления ресурса узла

Регулярная сезонная диагностика предотвращает заклинивание механизма, перегрев мотора и преждевременный износ щеток. Особое внимание уделяйте подготовке к зимнему периоду – низкие температуры и лед критично увеличивают нагрузку на привод.

Обслуживание включает визуальный осмотр, чистку контактов, проверку подвижности рычагов и состояния щеток. Обязательно смазывайте шарнирные соединения специальными составами каждые 6 месяцев или после экстремальных погодных условий.

Основные мероприятия по сезонам

Сезон	Ключевые действия
Подготовка к зиме	Замените щетки при появлении трещин или снижении гибкости резины Проверьте герметичность корпуса мотора (защита от влаги) Обработайте шарниры водоотталкивающей смазкой
Подготовка к лету	Удалите песок и пыль из механических узлов компрессором Протрите токоведущие части контактов спиртовым раствором Проверьте плотность прилегания щеток к стеклу

1. После сильных осадков:
   • Протрите рычаги сухой тканью
   • Убедитесь в отсутствии коррозии на клеммах питания
2. При длительном простое:
   • Отсоедините клеммы АКБ для профилактики КЗ
   • Закрепите дворники в поднятом положении

Профилактика примерзания дворников зимой

Перед длительной стоянкой в мороз всегда поднимайте дворниковые рычаги вертикально. Это исключит контакт резиновых элементов со льдом или снежной коркой на стекле. Фиксация в отведенном положении предотвращает деформацию щеток и снижает риск повреждения приводного механизма при попытке срыва ледяного слоя.

Обязательно очищайте стекло и резиновые кромки щеток от снега, наледи и грязи после поездки. Оставленная влага смерзается за ночь, блокируя подвижные части. Для обработки уплотнителей и стекла используйте специализированные аэрозоли-антиобледенители или незамерзающие жидкости на основе изопропилового спирта, избегая составов с метанолом.

Дополнительные меры защиты

• Чехлы для щеток: Силиконовые или тканевые накладки сохраняют резину эластичной и изолируют от контакта со льдом.
• Подогрев стекла: Активируйте обогрев лобового стекла за 10–15 минут до начала движения для плавного оттаивания.
• Механическая очистка: При обнаружении наледи на рычагах или щетках – аккуратно удалите её пластиковым скребком, не прикладывая усилий к креплениям.

Запрещенные действия	Причина
Обливание кипятком	Риск трещин стекла и разрушения резины
Отрыв щеток силой	Поломка тяг, шестерен или электромотора
Использование «теплых» жидкостей	Замерзание остатков воды в форсунках омывателя

При активации дворников после ночной стоянки включайте сначала подогрев стекла. Если щетки не двигаются – немедленно выключите переключатель. Повторная попытка допустима только после полного удаления льда вручную. Регулярно проверяйте состояние пружин рычагов: ослабление прижима снижает эффективность очистки и увеличивает риск примерзания.

Список источников

При подготовке материала использовались специализированные технические ресурсы и профильная литература.

Основой для анализа послужили документация производителей и экспертные рекомендации.

• Технические руководства по ремонту автомобилей конкретных марок
• Каталоги автозапчастей ведущих производителей (Bosch, Valeo, Hella)
• Стандарты ISO 9001 и спецификации OEM-компонентов
• Электронные базы данных автомобильных компонентов (PartSouq, TecDoc)
• Видеоинструкции по установке от сертифицированных автосервисов
• Профильные форумы автомобилистов (Drive2, Drom.ru)
• Мануалы по электрооборудованию транспортных средств
• Сравнительные обзоры моторов стеклоочистителей в автомобильных СМИ

Видео: Мастер игры, 1 сезон, 12 выпуск. ФИНАЛ


• Подшипник 7208 - параметры, габариты, сферы использования

• ГАЗ 4509 - новинки года и чего ждать

• Toyota 5W40 - характеристики моторного масла, описание и отзывы
