Механизм работы системы рециркуляции отработавших газов

Статья обновлена: 04.08.2025

Система рециркуляции отработавших газов (EGR) – ключевой компонент современных двигателей внутреннего сгорания, призванный сократить вредные выбросы. Её основная задача – контролируемое возвращение части выхлопных газов во впускной коллектор, что снижает образование токсичных оксидов азота (NOx) и температуру сгорания топливной смеси.

Правильная работа EGR критически важна для соответствия экологическим стандартам и сохранения ресурса двигателя. Механическое или электронное управление клапаном системы регулирует точное количество отработавших газов, повторно участвующих в рабочем цикле, балансируя между экологичностью и эффективностью двигателя.

Принцип подключения выпускного коллектора к впускному тракту

Выпускной коллектор соединяют с впускным трактом через обводной канал или патрубок, отводящий часть отработавших газов (ОГ) до катализатора или сажевого фильтра. Подключение осуществляется в зоне высокого давления на выпуске – сразу после коллектора либо на стыке с турбиной в дизельных двигателях.

Точка ввода во впускной тракт располагается за дроссельной заслонкой и датчиком массового расхода воздуха (ДМРВ), но до турбокомпрессора в турбомоторах. Герметичность соединений обеспечивается термостойкими прокладками и хомутами, учитывающими вибрации и температурное расширение металла.

Ключевые компоненты подключения

Элемент	Назначение	Особенности
Металлический канал EGR	Транспортировка газов	Выдерживает до 700°C; включает венти охлаждения
Клапан EGR	Дозирование потока ОГ	Электронное или пневматическое управление от ЭБУ
Патрубки соединения	Стыковка элементов	Гофрированная структура для компенсации смещений

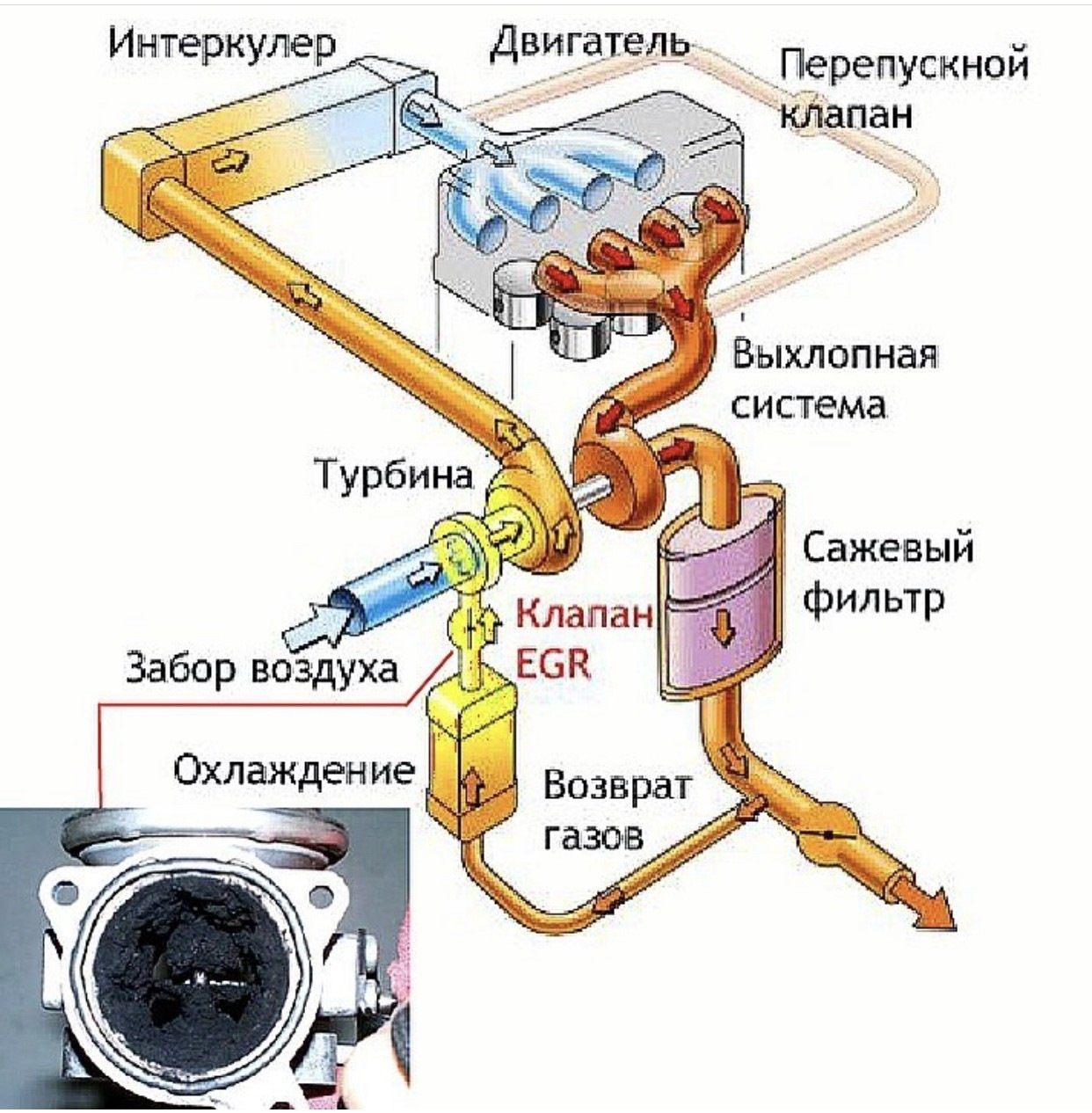

Газы поступают из выпускного коллектора через термостойкий канал в клапан EGR.
Клапан регулирует объем ОГ на основе данных ЭБУ: открывается при средних нагрузках.
Газы смешиваются с воздухом перед цилиндрами, снижая пиковые температуры сгорания.

В дизельных двигателях иногда устанавливают охладитель EGR – радиатор в цепи трубопровода, снижающий температуру рециркулируемых газов на 100-200°C для уменьшения детонации.

Как газы охлаждаются перед подачей в цилиндры

Отработавшие газы направляются в охладитель EGR – компактный теплообменник, интегрированный в систему охлаждения двигателя. Горячие газы (до 600°C) проходят через сеть тонких трубок или пластин, увеличивающих площадь контакта с теплоотводящей поверхностью. Наружные стенки этих каналов постоянно омываются циркулирующей охлаждающей жидкостью из основного контура двигателя.

Теплообмен происходит за счёт разницы температур: антифриз поглощает избыточное тепло газов, снижая их температуру до 70-150°C. Охлаждённый газ поступает в смесительный узел впускного коллектора, где смешивается со свежим воздухом. Это уменьшает общую температуру горючей смеси в цилиндрах, подавляя образование оксидов азота (NOx) и снижая детонацию.

Контроль потока отработавших газов электронным блоком управления

Электронный блок управления (ЭБУ) регулирует поток отработавших газов (ОГ) в системе рециркуляции через управление электроклапаном EGR или вакуумным клапаном (в зависимых от разряжения системах). Для этого он непрерывно обрабатывает данные от группы датчиков, определяющих текущие условия работы двигателя.

На основании полученных параметров ЭБУ рассчитывает оптимальный процент рециркуляции для конкретного режима. Необходимая интенсивность потока газов достигается путем точного изменения степени открытия клапана EGR. ЭБУ корректирует его положение, подавая электрические сигналы (для электромагнитных клапанов) или модулируя вакуум (для пневматических систем).

Принципы работы ЭБУ при управлении EGR

Мониторинг параметров: Считывание данных с датчиков:
- Датчика массового расхода воздуха (ДМРВ)
- Датчиков положения дроссельной заслонки (ДПДЗ) и коленчатого вала (ДПКВ)
- Датчика температуры охлаждающей жидкости (ДТОЖ)
Анализ режима: Определение нагрузки на двигатель, скорости и температуры для выбора оптимальной карты рециркуляции.
Расчет и коррекция: Сравнение фактического потока ОГ с требуемым значением (на основе заложенных карт) и формирование корректирующих сигналов для клапана.

Эффективность регулирования напрямую зависит от точности датчиков и исправности исполнительных механизмов (клапана EGR, соленоидов). При возникновении несоответствий (например, ошибка датчиков, заклинивание клапана) ЭБУ регистрирует неисправность, сохраняет код ошибки и может полностью отключить систему рециркуляции, активировав аварийный режим работы двигателя.

Расчет оптимальной концентрации рециркулируемых газов

Оптимальная концентрация рециркуляции отработавших газов (EGR) определяется как процентное соотношение газов EGR к общему заряду, поступающему в цилиндр, обеспечивающее максимальное снижение выбросов NOx при сохранении стабильности сгорания и КПД двигателя. Этот параметр колеблется обычно в диапазоне 5-20%, требуя точного инженерного расчета для каждого типа силового агрегата.

Расчет базируется на термодинамических моделях, учитывающих зависимость образования NOx от пиковой температуры в камере сгорания. При увеличении доли EGR свыше критического порога происходит нарушение воспламенения топлива, рост выбросов CO, HC и частиц сажи, что требует ограничения верхнего предела концентрации.

Методология и ключевые параметры

Система управления двигателем использует статические карты EGR и динамические модели с обратной связью для расчета концентрации. Алгоритмы учитывают:

Фактор	Влияние на оптимум EGR
Обороты двигателя	Низкие: до 15%, Высокие: до 5%
Нагрузка	Средние нагрузки: 10-15%, Холостой ход: 0%
Температура ОЖ	Прогрев двигателя: 0%, Рабочая температура: норм. уровень
Качество топлива	Низкое октановое число: снижение концентрации

Основные уравнения для вычисления включают:
k_EGR = Q_EGR / (Q_air + Q_EGR + Q_fuel), где:
Q_EGR – массовый расход EGR,
Q_air – расход воздуха,
Q_fuel – расход топлива.

Калибровка блока управления выполняется на стендовых испытаниях с фиксацией порогов детонации и изменений:

Снятие характеристик в 200+ рабочих точках при ступенчатом увеличении EGR
Построение 3D-карт зависимости выбросов NOx/расход топлива от нагрузки и оборотов
Выбор значений, обеспечивающих NOx мин. при Δрасхода топлива <3%

Примечание: В двигателях с малоразмерными турбинами предельная концентрация ограничена 15% из-за риска снижения производительности турбокомпрессора.

Параметры работы системы EGR на холостом ходу и под нагрузкой

На холостом ходу система EGR функционирует ограниченно: клапан минимально открыт или полностью закрыт для поддержания стабильности сгорания. В этом режиме доля рециркулируемых газов составляет 0-5%, поскольку низкие обороты и малая нагрузка не требуют активного снижения температур пикового сгорания. Электронный блок управления (ЭБУ) отключает EGR при прогреве холодного двигателя или недостаточной температуре антифриза.

Под нагрузкой активность EGR возрастает пропорционально оборотам и крутящему моменту. При средних нагрузках (40-70% мощности) клапан открывается до 50-80%, обеспечивая рециркуляцию 10-20% выхлопных газов. Это критически важно для уменьшения выбросов NOx за счет снижения температуры камеры сгорания. При пиковых нагрузках система полностью отключается: клапан закрывается, перенаправляя газы напрямую в выпускной тракт для сохранения мощности двигателя.

Сравнение рабочих характеристик

Параметр	Холостой ход	Средняя нагрузка	Пиковая нагрузка
Открытие клапана EGR	0-15%	50-80%	0% (полное закрытие)
Доля рециркуляции	0-5%	10-20%	0%
Ключевая задача	Стабильность холостых оборотов	Снижение температуры сгорания	Максимизация мощности
Типичные условия отключения	Низкая температура ОЖ, нейтральная передача	–	Обороты >3500 об/мин, WOT

Эффект снижения температуры сгорания топлива

Система EGR подает инертные выхлопные газы обратно во впускной коллектор, смешивая их со свежим воздухом. Газы-заполнители не поддерживают горение, поэтому уменьшают концентрацию кислорода в топливовоздушной смеси. Это замедляет скорость реакции окисления топлива и смещает пиковую температуру сгорания в цилиндре вниз.

Снижение температуры цикла имеет ключевое преимущество: при температурах ниже 1400°C резко подавляется образование оксидов азота (NOx), которые формируются преимущественно в высокотемпературных зонах пламени. Побочные эффекты включают незначительное повышение расхода топлива и риски образования углеродистых отложений из-за сниженной скорости выгорания частиц сажи.

Механическое или вакуумное управление клапаном EGR

При механическом управлении положение клапана EGR регулируется напрямую механической связью с педалью акселератора или дроссельным узлом. Открытие происходит за счет давления выхлопных газов или пружинного механизма: при повышении оборотов двигателя приводной трос/рычаг физически перемещает шток клапана. Это простые и дешёвые системы, но они не учитывают температурные режимы или нагрузку двигателя, что приводит к неоптимальной работе.

Вакуумное управление использует разрежение впускного коллектора для регулирования EGR через диафрагменный механизм. Вакуумный соленоид, управляемый электронным блоком (ЭБУ), подаёт разрежение на мембрану клапана пропорционально сигналам датчиков (оборотов, температуры, положения дросселя). Это позволяет гибко регулировать степень рециркуляции на разных режимах работы двигателя, но требует сложной сети вакуумных шлангов и чувствительно к их герметичности.

Последствия засорения клапана сажей и нагаром

Недостаточная пропускная способность клапана из-за сажных отложений критически нарушает точность дозирования отработавших газов. Засор препятствует корректному открытию/закрытию механизма, что провоцирует несанкционированный подсос или блокировку газового потока при любой позиции клапана.

Неконтролируемая подача выхлопных газов в камеру сгорания дестабилизирует топливно-воздушную смесь, формируя условия для детонации и локальных перегревов. Одновременно система управления двигателем, получая противоречивые сигналы с датчиков кислорода и расходомера воздуха, вносит хаотичные коррекции в работу топливных форсунок.

Падение мощности: топливная смесь обедняется из-за избытка отработавших газов
Заметный рост расхода топлива – компенсация недостаточной тяги педалью акселератора
Неустойчивый холостой ход с риском самопроизвольной остановки двигателя
Ухудшение динамики разгона и провалы при резком нажатии газа

Прогрессирующее загрязнение инициирует лавинообразный износ:

Прогорание сопряженных деталей коллектора
Коксование впускных каналов головки блока
Деформация штока привода EGR

Электроника фиксирует несоответствие заданных и фактических параметров, активируя аварийный режим работы двигателя с одновременным сигналом Check Engine

Диагностика некорректной работы EGR через ошибки OBD-сканера

OBD-сканер считывает коды неисправностей системы рециркуляции отработавших газов (EGR), записанные в память ЭБУ двигателя. Эти ошибки сигнализируют о конкретных отклонениях в работе механизмов управления потоком газов, отклонениях давления или электрических сбоях.

Наиболее распространенные ошибки EGR относятся к диапазону P04XX и включают: недостаточный/избыточный поток газов (P0401, P0402), обрыв или КЗ цепи управления клапаном (P0403-P0405), неисправность датчика положения или дифференциального давления (P0406-P0409). Расшифровка кода определяет направление дальнейшей проверки.

Примеры ошибок EGR и их интерпретация:

Код ошибки	Описание	Возможные причины
P0401	Обнаружен недостаточный поток рециркуляции	Засорение каналов/клапана EGR, низкое давление выхлопных газов, неисправность вакуумного соленоида
P0402	Обнаружен чрезмерный поток рециркуляции	Залипание клапана в открытом положении, дефект датчика дифференциального давления
P0403	Неисправность цепи управления клапаном EGR	Обрыв/КЗ проводки, отказ электромотора или соленоида клапана, коррозия контактов

Важный этап диагностики – анализ данных в реальном времени через сканер:

Проверка текущего положения клапана EGR (%) при изменении оборотов двигателя;
Сравнение фактического расхода рециркулируемых газов с заданным ЭБУ значением;
Контроль электрических параметров цепи (напряжение, сопротивление).

Список источников

Понимание устройства и принципа действия системы рециркуляции отработавших газов (EGR) требует обращения к проверенным техническим материалам. Представленные ниже источники предоставляют детальную информацию о конструкции, функциональности и назначении системы.

Для обеспечения достоверности данных использовалась специализированная литература по автомобильным системам, официальные руководства производителей и ресурсы, освещающие экологические стандарты. Эти работы комплексно раскрывают физические основы процесса рециркуляции и инженерные решения для разных типов двигателей.

Хачатуров М.А. - "Топливная аппаратура и системы управления дизелей" (разделы по системам снижения токсичности)
Bosch Automotive Handbook (официальное издание Robert Bosch GmbH) - главы по системам очистки ОГ
SAE International Technical Papers - исследования по контролю выбросов NOx и работе клапанов EGR
Учебник "Двигатели внутреннего сгорания" под ред. В.Н. Луканина - теоретические основы рециркуляции газов
Техническая документация Gates Corporation - руководства по компонентам системы EGR
"Системы управления бензиновыми двигателями" А.Г. Бритов - описание вакуумных и электронных EGR
Журнал "Автосервис" - диагностические методики и анализ неисправностей EGR
Европейский регламент Евро-5/6 - требования к выбросам, определившие развитие систем EGR
