Меняем ремень генератора Форд Фокус 2 - быстро и качественно
Статья обновлена: 18.08.2025
Своевременная замена ремня генератора на автомобиле Ford Focus 2 – критически важная процедура технического обслуживания.
Обрыв этого элемента во время движения приводит к мгновенной разрядке аккумулятора, потере усилителя руля и риску перегрева двигателя из-за остановки помпы.
Правильно выполненная замена гарантирует бесперебойную работу систем энергоснабжения и охлаждения, предотвращая дорогостоящий ремонт.
В статье подробно разберем этапы замены, ключевые нюансы и необходимые инструменты для самостоятельного выполнения работы.
Техника безопасности при работе в моторном отсеке
Перед началом работ убедитесь в полной остановке двигателя и остывании компонентов. Снимите металлические украшения (кольца, цепочки), уберите свободную одежду и волосы во избежание попадания в движущиеся части. Используйте защитные очки и хлопчатобумажные перчатки для предотвращения травм от острых кромок и горячих поверхностей.
Отсоедините минусовую клемму аккумулятора для исключения случайного запуска двигателя или короткого замыкания. Убедитесь в отсутствии давления в системе охлаждения – не открывайте пробку расширительного бачка на горячем двигателе. Работайте только при устойчивом положении автомобиля на ровной площадке с затянутым ручным тормозом.
Ключевые правила безопасности
Соблюдайте следующие меры при работе с навесным оборудованием:
- Фиксация шкивов: При откручивании болта натяжителя применяйте специальный гаечный ключ и стопорную шпильку
- Контроль положения рук: Не допускайте нахождения пальцев между ремнем и шкивами при установке/снятии
- Проверка натяжения: После замены убедитесь в правильном натяжении ремня – перекос или слабое натяжение вызывают ускоренный износ
Избегайте контакта с:
| Электрические разъемы | Защищайте от попадания технических жидкостей |
| Вентилятор охлаждения | Может включиться автоматически даже при заглушенном двигателе |
| Выхлопной коллектор | Сохраняет высокую температуру более 30 минут после остановки мотора |
Запрещается:
- Оставлять инструменты на двигателе или радиаторе
- Применять чрезмерное усилие при демонтаже компонентов
- Запускать двигатель без предварительной проверки траектории ремня
Демонтаж защиты двигателя и элементов мешающих доступу
Обеспечьте устойчивое положение автомобиля на ровной поверхности, затяните ручной тормоз и поднимите переднюю часть домкратом. Установите на упоры для безопасного проведения работ. Подготовьте необходимые инструменты: головки на 8, 10, 13 мм, трещотку, удлинитель и крестовую отвертку.
Перейдите в моторный отсек и визуально определите точки крепления пластиковой защиты двигателя (поддона). Обратите внимание на расположение винтов по периметру щитка и центральных болтов возле брызговиков. Проверьте наличие дополнительных элементов в зоне доступа к ремню генератора – патрубков, кронштейнов или датчиков.
Последовательность демонтажа
- Снимите крепления защиты:
- Открутите саморезы по краям поддона крестовой отверткой
- Выкрутите болты головкой на 8 мм в центральной части
- Ослабьте зажимы брызговиков колесных арок ключом на 10 мм
- Извлеките защитный щиток: Аккуратно потяните элемент вниз и в сторону радиатора, избегая деформации пластика. При сопротивлении проверьте не пропущенные крепежи.
- Демонтируйте мешающие компоненты:
- Ослабьте хомут и снимите патрубок воздуховода
- Открутите кронштейн датчика коленвала головкой на 13 мм
- Отсоедините разъем мешающего датчика (при наличии)
Важно! Сложите болты и мелкие детали в отдельную емкость, чтобы предотвратить их потерю. Проверьте отсутствие провисших проводов или шлангов в зоне рабочей области перед началом работ с генератором.
Ослабление натяжителя ремня генератора ключом
Натяжитель ремня генератора Ford Focus 2 оснащён храповым механизмом с фиксатором. Для ослабления натяжения необходимо найти квадратное отверстие на корпусе натяжителя – оно расположено между шкивом и крепёжной скобой. Используйте торцевой ключ на 13 мм или специальный квадратный ключ, подходящий по размеру к гнезду.
Вставьте ключ в отверстие, затем плавно поверните его против часовой стрелки. При этом храповик натяжителя разблокируется, позволяя подвижной части сместиться в сторону ослабления. Контролируйте движение шкива визуально – ремень должен заметно провиснуть. Держите ключ в положении до завершения манипуляций с ремнём.
Ключевые этапы и нюансы
Важные моменты при работе:
- Фиксация положения: после ослабления не вынимайте ключ сразу – храповик может заблокироваться произвольно
- Убедитесь, что ключ плотно сидит в гнезде – проскальзывание повредит механизм
- Избегайте резких движений: плавный поворот предотвращает срыв храповых зубьев
Типовые ошибки:
| Ошибка | Последствие |
|---|---|
| Поворот ключа по часовой стрелке | Дополнительное натяжение ремня, риск обрыва |
| Приложение избыточного усилия | Поломка фиксатора натяжителя |
| Резкое извлечение ключа | Самопроизвольная блокировка до завершения работ |
Аккуратное снятие изношенного ремня со шкивов
Перед началом работ убедитесь, что двигатель полностью остыл, а ключ зажигания извлечен из замка. Зафиксируйте автомобиль на стояночном тормозе и подложите противооткатные упоры под колеса для исключения малейшего смещения.
Тщательно очистите зону вокруг шкивов от грязи и масляных подтеков с помощью ветоши и щетки. Визуально отметьте траекторию пролегания ремня на шкивах – это критично для корректной установки нового элемента. При наличии защитных кожухов демонтируйте их, аккуратно открутив крепежные болты.
Последовательность освобождения ремня
- Ослабьте натяжение: Найдите регулировочный болт натяжного ролика. Медленно вращайте его ключом против часовой стрелки до характерного щелчка механизма освобождения.
- Снимите фиксатор: Удерживая ролик в ослабленном положении, застопорите его специальным фиксатором (при наличии в конструкции) или стержневым ключом подходящего диаметра.
- Сдвиньте ремень: Плавно стяните ремень первым делом со шкива коленчатого вала, используя минимум усилий. Избегайте перекручивания или резких рывков.
Важно: Никогда не поддевайте ремень отверткой или металлическим инструментом – это повредит кромки шкивов. Работайте только в хлопчатобумажных перчатках для защиты рук от микротрещин на резине.
| Тип шкива | Рекомендуемая последовательность снятия |
|---|---|
| Коленчатый вал | Снимается первым из-за минимального хода ремня |
| Натяжной ролик | Освобождается после коленвала |
| Вспомогательные агрегаты (ГУР, кондиционер) | Демонтируются последними |
После извлечения ремня сразу уберите его из рабочей зоны. Проверьте состояние всех шкивов на предмет задиров, биения или следов масла – обнаруженные дефекты потребуют устранения перед монтажом нового ремня.
Контроль состояния роликов и шкивов перед установкой
Тщательная проверка всех компонентов обводной системы обязательна даже при замене только ремня генератора. Игнорирование диагностики роликов и шкивов приведёт к ускоренному износу нового ремня и риску внезапного обрыва.
Снимите старый ремень и очистите посадочные места шкивов от грязи, масляных пятен и остатков резины. Вращайте каждый ролик вручную, оценивая плавность хода и посторонние звуки.
Ключевые параметры для проверки
- Натяжной и обводной ролики:
- Отсутствие люфта при покачивании вперёд-назад
- Плавное вращение без заеданий и скрежета
- Целостность пластикового корпуса (трещины недопустимы)
- Шкив коленвала:
- Равномерный износ рабочей поверхности (отсутствие "ступенек" и глубоких канавок)
- Правильная геометрия зубьев (сколы и деформация - повод для замены)
- Шкив генератора:
- Отсутствие биения при вращении
- Нормальное состояние демпфера (резиновая вставка не должна быть растрескавшейся)
Обязательная замена роликов требуется при обнаружении:
- Подклинивания подшипника (шум "хруста" или тугое вращение)
- Видимого разрушения сепаратора или шариков подшипника
- Выработки на щеках ролика, контактирующих с ремнём
- Масляных потёков из-под пыльника подшипника
Проверьте соосность шкивов с помощью линейки или лазерного инструмента. Перекос даже на 2-3 мм вызывает перегрузку кромок ремня. Используйте только оригинальные или рекомендованные производителем комплектующие – некачественные ролики часто выходят из строя раньше гарантийного срока.
Правильное позиционирование нового ремня по схеме расположения

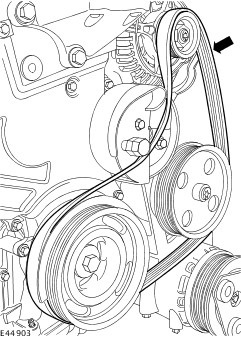

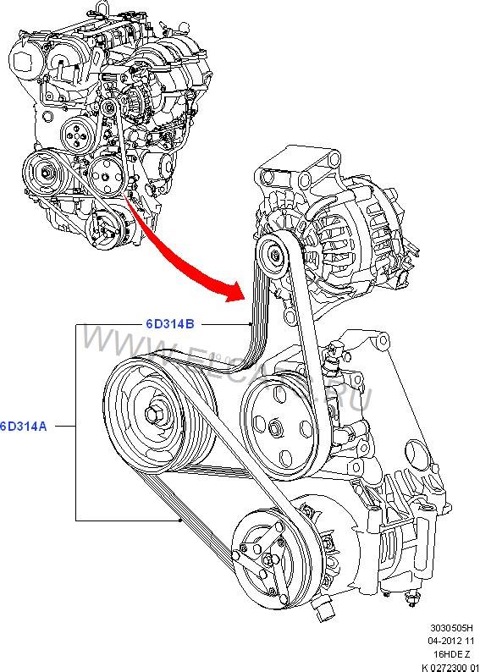

Строго сверьтесь со схемой обводки ремня, нанесённой на защитный кожух двигателя или в руководстве по ремонту. Каждый ролик и шкив имеют конкретное положение в траектории движения ремня, ошибка приведёт к некорректной работе и быстрому износу.
Проложите ремень по направляющим роликам вручную, избегая перекручивания полотна. Начинайте с самого большого шкива (коленчатого вала), затем последовательно обводите натяжной ролик, шкив генератора, помпу и другие элементы согласно схеме. Не используйте инструменты для принудительной натяжки на этом этапе.
Ключевые шаги монтажа
- Убедитесь, что метки ГРМ совмещены (коленвал/распредвал)
- Наденьте ремень на шкив коленвала, фиксируя его положение в ручьях
- Проведите ремень через успокоительный ролик (при наличии)
- Обведите ремнём шкив генератора, сохраняя правильную ориентацию
- Пропустите ремень через натяжной ролик последним
Контрольные точки после установки:
- Все зубья должны точно входить в зацепление со шкивами
- Ролики вращаются свободно без перекосов ремня
- Внутренние грани ремня не выступают за края шкивов
| Элемент | Типовая ошибка | Последствие |
|---|---|---|
| Натяжной ролик | Неправильная сторона контакта | Проскальзывание и свист |
| Шкив генератора | Перепутаны ручьи | Ускоренный износ кромок |
| Помпа | Ремень перевёрнут тыльной стороной | Разрушение ребёр жёсткости |
Проверьте 2-3 полных оборота коленвала рукояткой перед запуском двигателя. Ремень должен сохранять центральное положение на всех шкивах без смещения к краям.
Фиксация ремня с помощью автоматического натяжителя
Автоматический натяжитель на Ford Focus 2 оснащен пружинным механизмом и храповым фиксатором, обеспечивающим постоянное оптимальное натяжение ремня. Для замены необходимо перевести его в ослабленное положение с помощью специального инструмента.
Доступ к натяжителю осуществляется через правое колесо или сверху моторного отсека после демонтажа воздуховода. Точное расположение зависит от типа двигателя (бензин/дизель).
- Найдите квадратный штифт (15 мм) на корпусе натяжителя
- Установите торцевой ключ или шестигранник в штифт
- Поверните натяжитель против часовой стрелки до упора
- Фиксируйте положение через отверстие в корпусе:
- Вставьте металлический штифт (4-5 мм)
- Используйте отвертку в качестве рычага
- Снимите ослабленный ремень со шкивов
После установки нового ремня извлеките фиксирующий элемент. Натяжитель автоматически обеспечит требуемое усилие. Проверьте совпадение меток на корпусе с контрольным пазом.
Проверка натяжения и траектории движения ремня
После установки нового ремня генератора на Ford Focus 2 критически важно проверить степень его натяжения. Правильное натяжение предотвращает проскальзывание (при недостаточном усилии) и преждевременный износ подшипников (при чрезмерной нагрузке). Для проверки нажмите пальцем на середину самого длинного участка ремня между шкивами – допустимый прогиб должен составлять 4-6 мм при усилии 10 кгс.
Одновременно оцените траекторию движения ремня при запущенном двигателе. Визуально проследите за ходом ремня на всех участках: он должен двигаться строго по центру каждого шкива (генератора, помпы, натяжного ролика, коленвала) без смещения к краям. Любые отклонения указывают на несоосность шкивов или дефект компонентов.
Ключевые этапы контроля
Для комплексной диагностики выполните следующие действия:
- Холодная проверка: Измерьте прогиб ремня при выключенном двигателе с помощью линейки.
- Визуальный осмотр на работающем моторе: Убедитесь в отсутствии:
- Биения ремня при вращении
- Смещения на шкивах (даже кратковременного)
- Посторонних звуков: свиста, щелчков
- Контроль через 100 км пробега: Повторите замеры прогиба – естественное растяжение не должно превышать 1-2 мм.
| Параметр | Норма | Последствия отклонения |
|---|---|---|
| Прогиб ремня | 4-6 мм (при 10 кгс) | Проскальзывание или перегруз роликов |
| Смещение на шкивах | 0 мм (строго по центру) | Обрыв ремня, повреждение кромок |
Важно! При обнаружении малейших отклонений немедленно остановите двигатель и выполните коррекцию натяжения или диагностику шкивов. Игнорирование нарушений траектории гарантированно приводит к аварийному выходу из строя приводной системы.
Окончательная сборка и тестовый запуск двигателя
Убедитесь, что новый ремень генератора правильно сидит во всех шкивах – коленвала, генератора, натяжного ролика и помпы (если она приводится этим ремнем). Вручную проверьте плавность хода всех вращающихся элементов, убедившись в отсутствии перекосов или заеданий. Перепроверьте правильность траектории ремня по меткам на двигателе.
Установите на место защитный кожух двигателя (пластиковую крышку), зафиксировав его штатными креплениями или болтами. Подключите клемму "минус" к аккумуляторной батарее и плотно затяните ее. Проверьте, чтобы в подкапотном пространстве не осталось инструментов, ветоши или посторонних предметов.
Порядок тестирования после замены
- Визуальный контроль: Еще раз осмотрите ремень и трассу его движения. Убедитесь в отсутствии перекручивания и правильном положении на шкивах.
- Ручная прокрутка: С помощью ключа проверните коленчатый вал на 2-3 оборота (против часовой стрелки). Контролируйте, чтобы ремень не сходил со шкивов и двигался равномерно.
- Холодный запуск: Запустите двигатель на 30-60 секунд. Прислушайтесь к звукам:
- Отсутствие свиста или писка указывает на правильное натяжение.
- Посторонние стуки или скрежет требуют немедленной остановки и диагностики.
- Проверка под нагрузкой: Включите мощные потребители энергии (фары, обогрев стекол, вентилятор печки на максимум). Наблюдайте за работой генератора – стрелка вольтметра на панели должна показывать стабильные ~13.5-14.5В.
- Контроль после прогрева: Дайте двигателю поработать 5-10 минут. Повторно осмотрите ремень – он должен оставаться в строго заданном положении на шкивах без признаков сползания.
Важно: В течение первых 50-100 км пробега избегайте экстремальных режимов работы двигателя. Регулярно визуально контролируйте состояние и положение ремня в первые дни эксплуатации для раннего выявления возможных проблем. При возникновении нехарактерных шумов немедленно остановите двигатель и проведите диагностику.
Список источников
Для подготовки материала использовались технические документы и экспертные мнения, гарантирующие точность описания процедуры замены ремня генератора.
Основой послужили специализированные ресурсы по ремонту автомобилей Ford, а также практические руководства от профессиональных автомехаников.
Ключевые материалы
- Официальное руководство по ремонту Ford Focus II (издательство Haynes)
- Технические бюллетени сервисных центров Ford
- Статьи на автомобильных порталах: Drive2.ru (раздел Ford Focus), AutoRelease.ru
- Видеоинструкции от мастеров автосервисов на платформе YouTube
- Обсуждения на профильных форумах: Focus2Club, FordSociety
- Практические рекомендации из книги "Ремонт ходовой части и навесного оборудования" (авт. Сергей Золотцев)
