Меняем ремень генератора на Приоре с кондиционером
Статья обновлена: 18.08.2025
Своевременная замена ремня генератора на автомобилях Lada Priora, оснащенных кондиционером, является критически важной процедурой технического обслуживания.
Наличие кондиционера усложняет приводную систему: ремень передает усилие не только на генератор, но и на компрессор климатической установки.
Обрыв или проскальзывание ремня приводит к полной разрядке аккумулятора, отказу системы охлаждения двигателя из-за остановки помпы и прекращению работы кондиционера.
Данное руководство содержит пошаговую инструкцию по самостоятельной замене ремня генератора с учетом особенностей конструкции Приоры с климатическим оборудованием.
Подготовка автомобиля: установка на ручной тормоз
После размещения автомобиля на ровной площадке с твердым покрытием, заглушите двигатель и включите первую передачу. Это создаст дополнительную фиксацию трансмиссии и предотвратит самопроизвольное движение. Рычаг коробки передач должен быть переведен в нейтральное положение перед запуском работ.
Плавно потяните рукоятку ручного тормоза вертикально вверх до характерного щелчка фиксатора. Убедитесь в полном затягивании тросов – задние колеса должны быть надежно заблокированы. Для визуальной проверки попробуйте толкнуть автомобиль снаружи: отсутствие качения подтвердит корректность действий.
Дополнительные меры безопасности
Обязательно установите противооткатные упоры под колеса задней оси, даже на ровной поверхности. Расположите их вплотную к покрышкам с обеих сторон следующим образом:
- Диагональная установка: Левый упор – перед задним левым колесом
- Парная фиксация: Правый упор – за задним правым колесом
| Элемент | Состояние | Контрольный признак |
|---|---|---|
| Ручной тормоз | Полностью затянут | Рычаг поднят на 6-8 щелчков |
| Коробка передач | Нейтраль | Свободный ход рычага КПП |
| Противооткатные упоры | Установлены под колеса | Колеса касаются упоров |
Перед открытием капота визуально убедитесь в отсутствии посторонних предметов в зоне подвижных элементов подвески и рулевого управления. Данные меры исключат травмирование при случайном срыве с тормоза.
Снятие защитной пластины двигателя (при наличии)
Защитная пластина (брызговик) двигателя, установленная под моторным отсеком, предотвращает попадание грязи, воды и дорожных предметов на приводные ремни и шкивы. Для доступа к ремню генератора и натяжным устройствам её необходимо демонтировать.
Перед началом работ убедитесь, что автомобиль надежно установлен на подъемнике, эстакаде или смотровой яме и зафиксирован противооткатными упорами. Подготовьте ключи или головки подходящего размера (чаще всего 10 мм, 13 мм или 15 мм), трещотку, удлинитель и емкость для крепежа.
Порядок демонтажа пластины
- Определите точки крепления: Визуально найдите все болты или гайки, удерживающие пластину к подрамнику или кузову. Крепеж обычно расположен по периметру пластины (часто 6-8 болтов/гаек).
- Открутите крепеж:
- Используя трещотку с удлинителем и подходящей головкой, последовательно выкрутите все болты/гайки.
- Придерживайте пластину свободной рукой, так как после откручивания последних креплений она может сорваться и упасть под собственным весом.
- Снимите пластину:
- Аккуратно отведите пластину вниз и в сторону от подрамника, освобождая её из посадочных мест.
- Плавно опустите пластину вниз, следя за тем, чтобы не повредить её о другие элементы поддона.
- Осмотрите пластину и крепеж:
- Очистите пластину от налипшей грязи и масла.
- Проверьте целостность пластины (отсутствие трещин, сильных деформаций).
- Осмотрите болты/гайки и резиновые втулки (при их наличии) – поврежденные элементы замените.
Важно: Отложите снятые болты/гайки в подготовленную емкость, чтобы не потерять их. Уберите пластину в сторону, обеспечив свободный и безопасный доступ к зоне работы с ремнем генератора и натяжными роликами.
Отключение минусовой клеммы аккумулятора
Перед началом работ с электрооборудованием автомобиля Лада Приора с кондиционером обязательно обесточьте бортовую сеть. Это предотвратит короткое замыкание и повреждение электронных компонентов при случайном контакте инструментов с клеммами или кузовом.
Найдите аккумулятор в подкапотном пространстве – он расположен в правой передней части моторного отсека. Минусовая клемма маркирована знаком "–" и подключена к массе автомобиля (кузову). Для отключения выполните следующие шаги:
- Ключом на 10 мм ослабьте гайку крепления наконечника провода на минусовой клемме.
- Снимите клемму с вывода АКБ, аккуратно отведя провод в сторону от аккумулятора.
- Заизолируйте наконечник провода непроводящим материалом (например, резиновым колпачком или плотной тканью) – это исключит случайное касание к клемме.
После отсоединения убедитесь, что провод надежно зафиксирован и не может коснуться выводов батареи. Помните: работать при подключенной минусовой клемме категорически запрещено – особенно при демонтаже натяжителей или контакте с металлическими частями двигателя.
Фиксация приводных шкивов от проворачивания
Для демонтажа ремня генератора на Приоре с кондиционером требуется надёжная фиксация шкивов коленвала, генератора и компрессора. Проворачивание элементов при откручивании крепёжных болтов недопустимо, так как приводит к повреждению компонентов и усложнению работ.
Используйте специализированные инструменты или проверенные методы блокировки вращения. Фиксация выполняется последовательно для каждого узла перед ослаблением натяжителя и снятием ремня.
Методы фиксации по компонентам
Шкив коленчатого вала:
- Через монтажное отверстие в блоке цилиндров (рядом со стартером) вставьте металлический штырь/фиксатор маховика в зубья венца
- Альтернативно: заклините маховик монтировкой через люк картера сцепления (требует снятия резиновой заглушки)
Шкив генератора:
- Зафиксируйте ротор через технологическое отверстие в задней крышке, вставив отвёртку между обмоткой статора и ротором
- Примените съёмник шкива с фиксирующим штифтом, входящим в паз вала
Шкив компрессора кондиционера:
- Используйте спецключ с двумя штырями (типа "DRB"), вставляемыми в отверстия на шкиве
- Застопорите пластину прижимного подшипника сцепления компрессора гаечным ключом на 13 мм
| Компонент | Инструмент фиксации | Критичность усилия |
|---|---|---|
| Коленвал | Штырь Ø8-10 мм | Максимальная |
| Генератор | Торцевой ключ + отвёртка | Средняя |
| Компрессор | DRB-ключ | Высокая |
Важно: запрещается фиксировать шкивы путём заклинивания ремня или упора в рёбра охлаждения. При затяжке болтов после установки нового ремня соблюдайте момент 90±10 Н·м для шкива коленвала и 25±5 Н·м для генератора/компрессора с обязательной повторной фиксацией.
Ослабление болта крепления генератора снизу
Для ослабления нижнего болта крепления генератора потребуется доступ к моторному отсеку со стороны правого колеса. Снимите защиту картера (при её наличии) и частично демонтируйте правое переднее колесо либо обеспечьте доступ через арку, предварительно вывернув руль влево до упора. Нижний болт расположен вертикально в кронштейне двигателя и проходит через проушину регулировочной планки генератора.
Используйте головку на 17 мм с удлинителем и воротком для ослабления. Болт часто закисший – обработайте резьбовую часть проникающей смазкой WD-40 за 10–15 минут до работы. При откручивании удерживайте головку болта ключом на 13 мм, чтобы предотвратить проворачивание кронштейна. Проворачивайте болт против часовой стрелки до появления свободного хода генератора.
Ключевые этапы и нюансы
- Положение инструментов:
- Головка на 17 мм – на гайке снизу
- Рожковый ключ на 13 мм – на головке болта сверху
- Типичные сложности:
- Коррозия резьбы – обязательна обработка смазкой
- Перекос болта – не прилагайте избыточное усилие
- Ограниченное пространство – используйте карданный шарнир для удлинителя
| Элемент | Характеристика |
| Размер гайки снизу | 17 мм |
| Размер головки болта | 13 мм |
| Направление вращения | Против часовой стрелки |
После ослабления болта генератор получит подвижность для последующего смещения к двигателю. Проверьте плавность хода кронштейна – при заклинивании обработайте направляющие графитовой смазкой. Не выкручивайте болт полностью – достаточно 5–6 оборотов для освобождения регулировочного механизма.
Ослабление верхнего регулировочного болта генератора
После фиксации генератора снизу переходят к верхнему креплению. Регулировочный болт расположен на кронштейне двигателя и проходит через проушину генератора. Для ослабления потребуется ключ на 13 – им выкручивают гайку болта против часовой стрелки на 3-4 оборота. Важно не снимать гайку полностью, чтобы избежать потери болта.
При ослаблении контролируйте положение болта: он должен сохранять соосность с монтажным отверстием кронштейна. Если болт закис или проворачивается вместе с гайкой, удерживайте его шестигранник вторым ключом на 13. При сильной коррозии обработайте резьбу проникающей смазкой WD-40 за 10-15 минут до работы.
Ключевые моменты ослабления
Типичные ошибки:
- Перекос болта при выкручивании – приводит к заклиниванию
- Полное вывинчивание гайки – болт может упасть в подкапотное пространство
- Приложение чрезмерного усилия – риск срыва резьбы
Порядок действий:
- Убедиться в надежной фиксации нижнего болта
- Обработать резьбу проникающей смазкой при коррозии
- Удерживать головку болта ключом
- Ослабить гайку на 3-4 оборота
- Проверить свободу хода генератора
| Инструмент | Назначение |
|---|---|
| Ключ рожковый 13 мм | Ослабление гайки |
| Ключ накидной 13 мм | Фиксация болта |
| Проникающая смазка | Обработка закисших соединений |
После ослабления генератор получает свободу перемещения по регулировочной планке – это позволяет ослабить натяжение ремня для последующего демонтажа. Проверьте рукой люфт корпуса генератора: он должен смещаться к двигателю без усилий.
Ослабление натяжной гайки генератора
Для доступа к натяжной гайке генератора потребуется ключ на 17. Располагается она на тыльной стороне корпуса генератора, в нижней части, рядом с кронштейном крепления. Важно убедиться, что автомобиль стоит на ручном тормозе, а ключ зажигания извлечён.
Ослабление производится вращением гайки против часовой стрелки. При этом генератор под собственным весом начнёт смещаться вниз, ослабляя натяжение ремня. Если гайка закисла, обработайте резьбовое соединение проникающей смазкой типа WD-40 за 10–15 минут до работы.
Ключевые этапы операции
- Фиксация положения: Предварительно подоприте корпус генератора монтировкой или деревянным бруском для предотвращения резкого проседания
- Контроль усилия: Прилагайте умеренное усилие – сорванная шпилька потребует замены кронштейна
- Проверка хода: После 2–3 оборотов проверьте свободу перемещения генератора рукой
| Типовая проблема | Решение |
|---|---|
| Гайка не поддаётся | Прогреть соединение строительным феном, повторить обработку смазкой |
| Проворачивается шпилька | Зафиксировать основание шпильки пассатижами через ветошь |
Полное выкручивание гайки не требуется – достаточно ослабления на 4–5 оборотов для обеспечения свободного хода генератора при последующем регулировочном перемещении. После ослабления снимите ремень со шкивов, предварительно зафиксировав его схему расположения.
Сдвигание генератора к двигателю для ослабления ремня
Для ослабления натяжения ремня генератора на Приоре с кондиционером необходимо сдвинуть узел в сторону двигателя. Генератор крепится к кронштейну двигателя через регулировочную планку и верхний фиксирующий болт. Ослабление этих элементов позволяет изменить положение агрегата.
Начните с верхнего крепления: ключом на 13 открутите контргайку регулировочной планки на 2-3 оборота, не снимая полностью. Затем ослабьте гайку верхнего крепежного болта ключом на 15, также оставляя ее на резьбе. Это обеспечит необходимую подвижность генератора при сохранении контроля над его положением.
Последовательность ослабления
- Ключом на 13 ослабьте контргайку регулировочной планки
- Ключом на 15 ослабьте верхний фиксирующий болт генератора
- Толкайте корпус генератора рукой по направлению к двигателю
- Удерживая генератор в сдвинутом положении, проверьте провисание ремня
Важно: избегайте полного выкручивания гаек! При чрезмерном смещении возможно повреждение проводов или шлангов. Если генератор не двигается, слегка постучите резиновой киянкой по корпусу, предварительно убедившись в отсутствии препятствий на трассе движения.

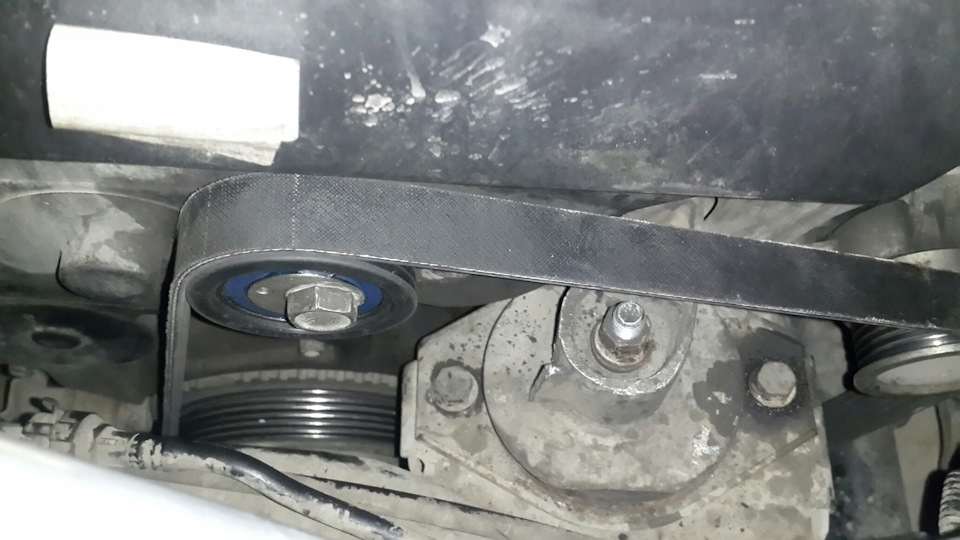

Демонтаж старого приводного ремня со шкивов

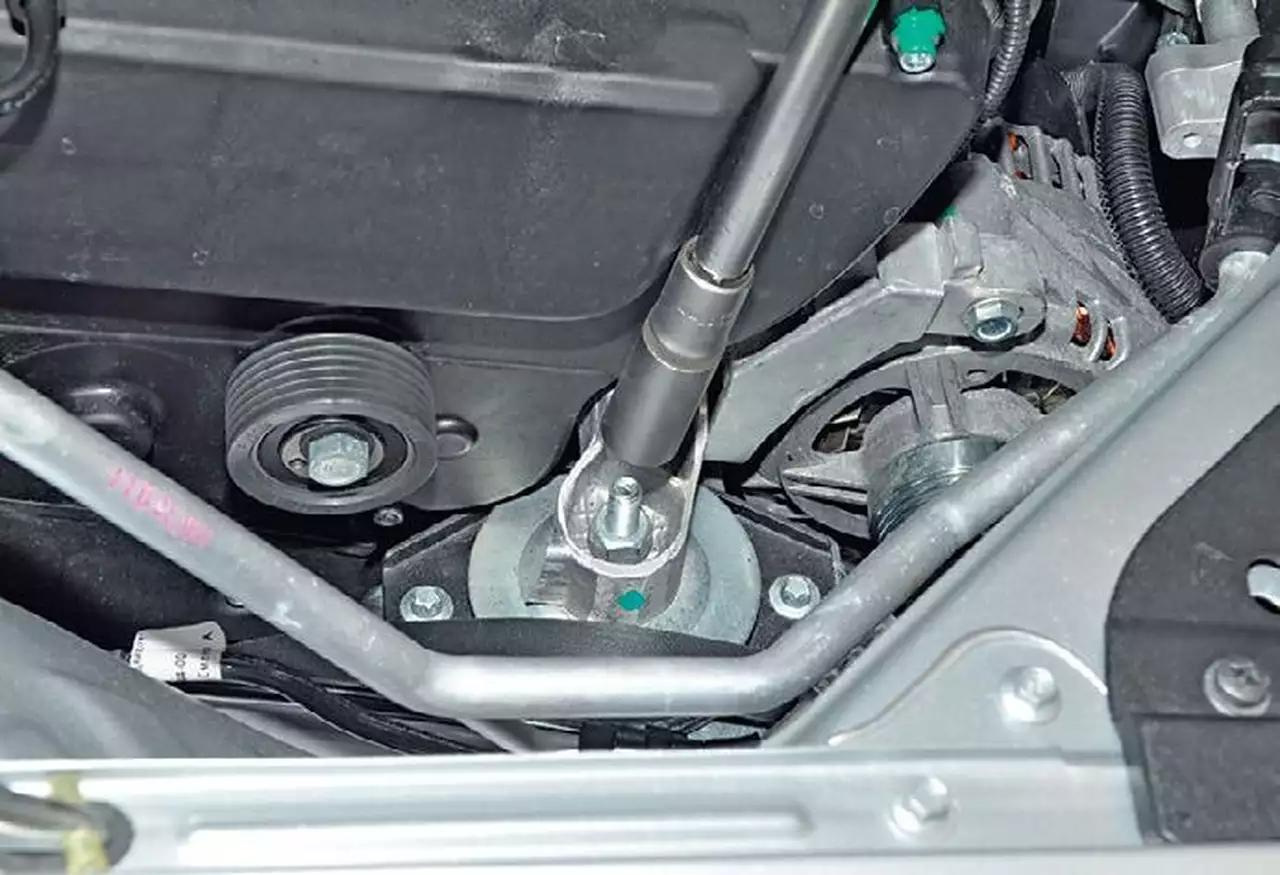

Ослабьте натяжение ремня, вращая регулировочный болт натяжного ролика против часовой стрелки ключом на 17 мм. Полностью отпустите фиксирующую гайку натяжителя, чтобы ролик свободно перемещался. Проверьте провисание ремня рукой – он должен свободно отходить от шкивов на 10-15 мм.
Снимите ремень с шкивов в строгой последовательности: сначала с генератора, затем с компрессора кондиционера, после – с насоса гидроусилителя руля. Последними освободите шкив коленчатого вала и натяжной ролик. Избегайте перекручивания ремня при демонтаже.
Особенности работы с кондиционером
- Шкив компрессора: снимите ремень с нижней части шкива, отводя его в сторону переднего бампера. Не повредите трубки хладагента.
- Проверьте состояние:
- Трещины и расслоения на ребрах ремня
- Масляные пятна на поверхности
- Люфт подшипника натяжного ролика
Важно: сразу после снятия зафиксируйте схему расположения ремня фото или рисунком. Это упростит монтаж нового ремня на шкивы коленвала, генератора, ГУР и компрессора кондиционера.
Визуальная проверка состояния шкива генератора
Осмотрите шкив генератора на предмет механических повреждений: глубоких царапин, сколов, трещин или деформации кромок. Особое внимание уделите посадочному месту под ремень – канавки должны быть чистыми, без задиров, масляных пятен и следов проскальзывания. Наличие даже небольших дефектов ускоряет износ нового ремня.
Проверьте люфт подшипника шкива: одной рукой зафиксируйте корпус генератора, другой попробуйте пошатать шкив в радиальном и осевом направлениях. Допускается минимальный радиальный люфт (до 0,5 мм), осевой – должен отсутствовать. Скрип или хруст при вращении рукой указывает на износ подшипника.
Ключевые аспекты проверки
- Чистота канавок: Удалите грязь и масло ветошью. Загрязнения снижают сцепление.
- Совместимость профиля: Убедитесь, что форма ручьев шкива (количество и угол) соответствует новому ремню.
- Износ боковых стенок: Заостренные или "ступенчатые" края канавок требуют замены шкива.
| Проблема | Последствия | Решение |
|---|---|---|
| Масляное загрязнение | Проскальзывание, свист, перегрев ремня | Устранение течи сальников, очистка |
| Износ подшипника | Вибрация, перекос ремня, обрыв | Замена подшипника/шкива |
| Деформация обода | Биение ремня, ускоренный износ | Замена шкива |
Важно: При обнаружении любых дефектов шкива замените его, даже если подшипник исправен. Поврежденный шкив быстро уничтожит новый ремень генератора.
Контроль износа подшипника натяжного ролика
При замене ремня генератора на Приоре с кондиционером обязателен тщательный осмотр подшипника натяжного ролика. Его износ напрямую влияет на стабильность работы приводной системы и может привести к обрыву нового ремня даже при незначительном повреждении.
Проверку выполняют при снятом ремне. Вращайте ролик рукой, удерживая его за центральную часть, и анализируйте следующие параметры: плавность хода, посторонние звуки и наличие люфтов. Любое отклонение от нормы требует замены детали.
Ключевые признаки износа
- Шум при вращении: Скрип, хруст или гул указывают на разрушение сепаратора или шариков.
- Люфты: Радиальное или осевое биение при покачивании ролика рукой.
- Тугой ход: Заедания или неравномерное вращение без инерции.
- Вибрация: Дрожание ролика на холостых оборотах двигателя.
Важно: Даже при отсутствии явных дефектов, если ролик отработал более 60 000 км, рекомендована профилактическая замена. Комбинируйте визуальный осмотр с тактильным контролем – пальцы чувствуют вибрации точнее, чем ухо улавливает шум.
Осмотр шкива компрессора кондиционера на дефекты
Тщательно проверьте состояние шкива компрессора кондиционера перед установкой нового ремня. Любые повреждения этого узла приведут к ускоренному износу ременной передачи или внезапному обрыву, что парализует работу генератора и кондиционера. Особое внимание уделите зоне контакта ремня с поверхностью шкива и области посадочного места подшипника.
Вращайте шкив рукой для выявления скрытых дефектов. Нормальное вращение должно происходить абсолютно плавно, без заеданий, рывков и посторонних звуков (хруст, скрежет, гул). Зафиксируйте шкив и попытайтесь пошатать его в радиальном и осевом направлениях – допустимый люфт отсутствует. Одновременно оцените визуальное состояние металлических поверхностей.
Критичные дефекты, требующие замены шкива или подшипника:
- Глубокие сколы или трещины на рабочей поверхности ручья
- Заметное биение шкива при вращении (деформация)
- Выработка канавок или заусенцы на боковых гранях ручья
- Заклинивание подшипника либо выраженный люфт
- Коррозия, разрушающая посадочные поверхности
- Сильное загрязнение маслом или антифризом, не удаляемое очистителем
| Признак неисправности | Возможные последствия |
|---|---|
| Задиры на поверхности шкива | Проскальзывание ремня, писк, перегрев |
| Заклинивший подшипник | Обрыв ремня, повреждение вала компрессора |
| Радиальное биение | Вибрации, ускоренный износ ремня и роликов |
Оценка целостности шкива коленчатого вала
При замене ремня генератора на Приоре с кондиционером критически важно провести тщательный осмотр шкива коленчатого вала. Этот узел испытывает высокие нагрузки из-за работы навесного оборудования и вибраций двигателя, а его повреждение может привести к обрыву нового ремня или нарушению работы системы охлаждения и кондиционирования.
Особое внимание уделите демпферному шкиву (ступице с резиновым вкладышем), характерному для модификаций с кондиционером. Его дефекты часто визуально незаметны, но напрямую влияют на соосность вращения и балансировку. Пропуск неисправности гарантирует повторный ремонт через короткий промежуток времени с риском повреждения других компонентов.
Ключевые этапы диагностики
Визуальный контроль:
- Трещины или сколы на металлическом ободе и внутренней втулке
- Выработка на посадочных поверхностях и зубьях шлицевого соединения
- Наличие следов масла или тосола, указывающих на смежные утечки
Проверка демпфера:
- Прокрутите шкив вручную относительно центральной втулки – допустимый люфт не превышает 10-15°
- Осмотрите резиновый элемент на расслоение, разрывы или выдавливание за пределы металлических частей
- Простучите резину отверткой – глухой звук свидетельствует об отслоении
Таблица признаков неисправности:
| Симптом | Последствия |
|---|---|
| Вибрация шкива при работе двигателя | Ускоренный износ подшипников генератора и помпы |
| Смещение ремня относительно плоскости шкивов | Проскальзывание ремня, перегрев, обрыв |
| Хруст или скрежет при запуске | Разрушение демпфера, повреждение шлицев |
Обязательно замените шкив при малейших признаках деформации, несоосности или разрушения демпфера – экономия на этом компоненте недопустима. Используйте только оригинальные детали или сертифицированные аналоги, так как некачественные изделия быстро теряют балансировку.
Сопоставление маркировки нового ремня со старым
Снимите старый ремень генератора, сохраняя его целостность для точного сравнения. Разложите его на ровной поверхности рядом с новым ремнём, исключая перекосы или натяжение.
Визуально сопоставьте длину обоих изделий: совместите концы, убедившись в полном совпадении по всей протяжённости. Особое внимание уделите участкам возле меток – даже незначительное расхождение в 3-5 мм критично для корректной работы натяжителя.
Ключевые параметры для проверки
- Буквенно-цифровой код: Найдите штамповку на внутренней стороне (например, 6PK1283). Убедитесь в идентичности:
- Число зубьев (после букв)
- Количество рёбер (цифра перед "PK")
- Ширина профиля (буквы PK/J)
- Производитель и артикул: Сравните бренд и каталожный номер на упаковке с данными на снятом ремне.
- Геометрия зубьев: Приложите оба ремня зубьями друг к другу – профиль должен совпадать без зазоров.
| Параметр | Старый ремень | Новый ремень | Допустимое отклонение |
|---|---|---|---|
| Длина (мм) | Указана в маркировке | Должна совпадать | 0 мм |
| Количество рёбер | Пример: 6PK | Идентично | Не допускается |
| Артикул производителя | Нанесён на ремне | Совпадает с упаковкой | Полное соответствие |
При обнаружении несоответствий прекратите установку – некорректный ремень приведёт к проскальзыванию, перегреву или обрыву. Проверьте каталожный номер в электронных базах (например, ETKA или TecDoc), используя VIN автомобиля для исключения ошибки в комплектации.
Правильное позиционирование ремня на шкиве коленвала
Ремень должен строго совпадать с метками на шкиве коленчатого вала – это критически важно для синхронизации работы двигателя и навесного оборудования. Смещение даже на 1 зуб приведёт к нарушению фаз газораспределения, что вызовет сбои в работе мотора, снижение мощности или серьёзные повреждения клапанов и поршней.
После натяжения ремня проверьте совпадение установочных меток: метка на зубчатом шкиве коленвала должна идеально совпадать с выступом на масляном насосе (или меткой на крышке ГРМ), а метка на шкиве распредвала – с соответствующей риской на задней крышке ремня. Для визуального контроля медленно проверните коленвал на 2 оборота ключом за болт крепления шкива.
Контроль и корректировка положения
При несовпадении меток после проворачивания:
- Ослабьте натяжной ролик кондиционера и генератора
- Аккуратно сместите ремень на нужное количество зубьев
- Повторно натяните ремень и проверните коленвал ещё раз
Типичные ошибки позиционирования:
| Симптом | Последствие |
| Ремень смещён к внешнему краю шкива | Ускоренный износ кромки, обрыв ремня |
| Перекос ремня относительно плоскости шкива | Вибрации, свист, повреждение подшипников |
| Непопадание в пазы зубьев | Проскальзывание, нарушение синхронизации |
Убедитесь, что ремень полностью зацеплен зубьями по всей окружности шкива коленвала без перекосов. Особое внимание уделите зоне контакта с натяжным роликом – там часто возникает смещение при неправильной установке. Финишная проверка: после запуска двигателя на холостом ходу визуально проконтролируйте траекторию движения ремня – он не должен "сползать" со шкива.
Надевание ремня на шкив насоса системы охлаждения
Перед установкой нового ремня убедитесь, что шкив насоса охлаждения чист и не имеет масляных пятен, задиров или следов износа. Проверьте свободное вращение помпы рукой – подклинивание или люфт недопустимы.
Натяжитель должен быть полностью ослаблен (повернут против часовой стрелки до упора). Заведите ремень за шкив насоса снизу, соблюдая направление вращения, указанное стрелкой на ремне. Контролируйте правильность посадки в ручейки шкива по всей окружности.
- Удерживайте ремень на шкиве насоса одной рукой
- Последовательно натяните ремень на остальные шкивы в порядке:
- Коленчатый вал
- Натяжной ролик
- Генератор
- Компрессор кондиционера
- Прокрутите ремень на 2-3 оборота рукой для самовыравнивания в ручьях шкивов
Критические моменты: Ремень не должен перекручиваться или касаться элементов двигателя. Зазор между краем ремня и фланцем шкива насоса – 0.5-1 мм по всей окружности.
| Контрольный параметр | Норма |
|---|---|
| Глубина посадки в ручей шкива | Полная, без выступа |
| Совпадение плоскостей шкивов | Допуск ±1 мм |
Зацепление ремня за шкив компрессора кондиционера
Правильная установка ремня на шкив компрессора кондиционера критична для предотвращения проскальзывания и преждевременного износа. Шкив должен быть тщательно очищен от грязи и масляных пятен, а ремень размещён строго в пределах ручья шкива без перекоса. Необходимо убедиться, что зубья ремня (если используется поликлиновой тип) полностью входят в зацепление с канавками, исключая смещение к краям.
После предварительной натяжки проверьте параллельность шкивов коленвала, генератора и компрессора – их несоосность приводит к ускоренному разрушению ремня. Особое внимание уделите участку между компрессором и натяжным роликом: ремень должен прилегать к рабочей поверхности шкива компрессора минимум на 120 градусов для гарантированной передачи усилия.
Ключевые этапы контроля
При финальной протяжке выполните следующие действия:
- Проворачивайте коленвал за болт крепления шкива по часовой стрелке на 2-3 оборота для самоцентровки ремня.
- Убедитесь в отсутствии смещения ремня вперёд/назад относительно фланцев шкива компрессора.
- Проконтролируйте натяжение на участке между компрессором и коленвалом – прогиб не должен превышать 5 мм при усилии 10 кгс.
Важно: При работающем двигателе визуально проверьте траекторию движения ремня. Биение или попытка схода со шкива компрессора указывает на:
- Дефект подшипника компрессора
- Неправильную натяжку
- Механическое повреждение кромок шкива
| Проблема | Визуальный признак | Решение |
|---|---|---|
| Слабый натяг | Свист при включении кондиционера | Корректировка натяжного ролика |
| Перекос шкивов | Стирание боковин ремня | Проверка крепления компрессора |
| Замасливание | Тёмные следы на рёбрах ремня | Замена сальника компрессора |
После запуска двигателя дайте ему поработать 3-5 минут на холостом ходу с включённым кондиционером на максимальном режиме, затем повторно проверьте натяжение – тепловое расширение компонентов может снизить первоначальное усилие.
Фиксация ремня на шкиве генератора
Ослабьте гайку крепления генератора к натяжной планке с помощью ключа на 17, одновременно провернув регулировочный болт против часовой стрелки для ослабления натяжения ремня. Полностью ослабьте крепление генератора, чтобы обеспечить свободный ход корпуса агрегата.
Снимите старый ремень со шкивов коленвала, помпы и генератора, аккуратно выводя его из ручья шкива кондиционера. Убедитесь, что приводные ролики и поверхности шкивов чистые, без следов масла или повреждений перед установкой нового ремня.
Порядок установки и натяжения
- Наденьте новый ремень на шкив коленчатого вала, затем проведите его через ролик помпы
- Закрепите ремень на шкиве генератора, уложив его точно в ручей без перекручивания
- Заведите привод за шкив компрессора кондиционера, контролируя правильность положения в канавках
- Ключом на 13 проверните регулировочный болт по часовой стрелке для предварительного натяжения
- Прокрутите коленвал на 2-3 оборота ключом для распределения ремня по шкивам
Окончательно затяните гайку крепления генератора при достижении правильного натяжения – при повороте ремня рукой на самом длинном участке (между генератором и коленвалом) прогиб должен составлять 10-15 мм под усилием 10 кгс. Проверьте отсутствие перекосов и проскальзывания ремня при запуске двигателя.
Натяжение ремня регулировочным болтом генератора
После установки нового ремня на шкивы генератора и компрессора кондиционера, ослабьте верхний крепежный болт генератора и гайку регулировочной планки. Используйте ключ на 17 мм для фиксации регулировочного болта (расположен на кронштейне снизу генератора), одновременно провернув его ключом на 13 мм по часовой стрелке для натяжения ремня. Контролируйте усилие, избегая перетяжки – это приведет к ускоренному износу подшипников.
Правильное натяжение проверяется проворачиванием ремня пальцами на самом длинном участке между шкивами. Нормальный прогиб составляет 5-6 мм при усилии 10 кгс (98 Н). Для точности используйте динамометрический ключ на регулировочном болте с моментом затяжки 35-45 Н·м. После достижения нужного натяжения зафиксируйте положение генератора, последовательно затянув гайку регулировочной планки и верхний крепежный болт с моментом 45-62 Н·м.
Контрольные этапы после натяжения
- Запустите двигатель на 2-3 минуты, затем заглушите и повторно проверьте прогиб ремня – возможно ослабление после первоначальной приработки.
- Убедитесь в отсутствии свиста при резком увеличении оборотов до 3000 об/мин.
- Проверьте траекторию движения ремня: он должен находиться строго в плоскости шкивов без перекосов.
Контроль натяжения ремня методом проворачивания
Метод проворачивания основан на измерении величины прогиба ремня под усилием в самом длинном пролёте между шкивами. Для Приоры с кондиционером таким пролётом является участок между шкивом коленчатого вала и шкивом генератора.
Проверка выполняется приложением строго перпендикулярного усилия к середине этого пролёта. Нормативный прогиб ремня генератора с кондиционером составляет 10–15 мм при усилии 10 кгс (98 Н). Недостаточное натяжение вызывает проскальзывание и свист, избыточное – перегруз подшипников.
Порядок выполнения контроля
- Остановите двигатель и дайте узлам остыть.
- Найдите центр самого длинного пролёта ремня (между коленвалом и генератором).
- Установите линейку параллельно ремню в точке замера.
- Нажмите большим пальцем на ремень с усилием ~10 кгс (эквивалентно нажатию на бытовые весы).
- Измерьте образовавшийся прогиб по шкале линейки.
| Состояние ремня | Прогиб (мм) | Последствия |
|---|---|---|
| Норма | 10–15 | Корректная работа генератора и компрессора |
| Слабое натяжение | Более 15 | Проскальзывание, свист, недозаряд АКБ |
| Сильное натяжение | Менее 10 | Износ подшипников, деформация ремня |
Важно: Замер делайте только на холодном двигателе – при нагреве ремень расширяется. Если прогиб вне нормы, отрегулируйте натяжение ослаблением крепления генератора и перемещением его корпуса. После регулировки обязательно проверьте прогиб повторно.
Фиксация регулировочного болта при правильном натяжении
После достижения требуемого натяжения ремня генератора (прогиб 10-15 мм при усилии 10 кгс на длинном участке между шкивами), немедленно зафиксируйте регулировочный болт. Удерживайте его ключом в статичном положении, чтобы исключить смещение генератора при последующей затяжке.
Плотно затяните контргайку регулировочного болта моментом 16-23 Н·м с помощью динамометрического ключа. Проверьте сохранение натяжения: ремень не должен издавать свист при резком увеличении оборотов двигателя, а шкивы – проскальзывать.
Ключевые этапы фиксации
- Удерживайте регулировочный болт ключом на 17 мм
- Затяните контргайку крест-накрест с указанным моментом
- Прокрутите коленвал на 2-3 оборота за болт крепления шкива
- Повторно проверьте прогиб ремня вручную
| Контрольный параметр | Значение |
| Момент затяжки контргайки | 16-23 Н·м |
| Допустимое отклонение натяжения после фиксации | ±2 мм |
Затяжка нижнего крепежного болта генератора
После регулировки натяжения ремня верхним болтом зафиксируйте генератор, затянув нижний крепежный болт ключом на 17. Он расположен под корпусом генератора и проходит через проушину кронштейна двигателя. Удерживайте болт от проворачивания вторым ключом при затяжке.
Используйте динамометрический ключ для точного контроля усилия. Рекомендованный момент затяжки: 50–60 Н·м. Недостаточное усилие вызовет вибрацию и самооткручивание, чрезмерное – сорвет резьбу или повредит кронштейн.
- Затяните болт в два этапа:
- Предварительно с усилием ~30 Н·м
- Окончательно до 50–60 Н·м
- Перепроверьте натяжение ремня после затяжки: смещение генератора может ослабить его
- Контролируйте положение шкивов: они должны оставаться в одной плоскости
| Параметр | Значение |
| Размер болта | М10×1.25 |
| Ключ | 17 мм |
| Критичная ошибка | Затяжка до фиксации генератора перед регулировкой ремня |
Затяжка верхнего болта крепления генератора
После установки нового ремня и совмещения меток шкивов переходите к фиксации генератора. Ослабленный ранее верхний болт крепления (расположен на кронштейне двигателя со стороны радиатора) теперь требует затяжки. Удерживайте генератор в максимально натянутом положении, приложив усилие от себя (в сторону от двигателя), чтобы исключить провисание ремня.
Затягивайте болт ключом на 17 с контролем усилия. Критически важно сохранять выставленное натяжение ремня в процессе закручивания – любое смещение генератора под нагрузкой приведет к неправильному натяжению. После затяжки проверьте свободу вращения шкивов и отсутствие перекоса ремня в плоскостях.
Ключевые этапы и контроль
- Инструмент: Торцовый ключ на 17 мм с воротком.
- Порядок действий:
- Натяните ремень рукой через генератор
- Зафиксируйте положение генератора
- Равномерно затяните верхний болт без резких усилий
- Ошибки:
- Затяжка без предварительного натяжения ремня
- Перекос генератора при закручивании
- Использование ударного инструмента (риск срыва резьбы)
| Параметр | Значение |
| Момент затяжки | 32-40 Н·м (проверьте по мануалу) |
| Контроль после запуска | Отсутствие свиста, вибрации ремня |
Проверка траектории движения ремня вручную
После установки нового ремня и натяжителя, но перед запуском двигателя, выполните ручную проверку траектории движения. Это критически важно для выявления перекоса или неправильной посадки ремня на шкивы.
Проворачивайте коленчатый вал за болт крепления шкива на 4-6 полных оборотов по часовой стрелке. Используйте только ручной инструмент (ключ или трещотку), избегая резких движений.
Ключевые этапы контроля
Наблюдайте за поведением ремня на каждом шкиве:
- Коленвал: Ремень должен находиться строго по центру ручья шкива без контакта со смежными деталями
- Генератор: Отсутствие сползания к внешнему или внутреннему борту шкива
- Натяжной ролик: Равномерное прилегание по всей рабочей поверхности
- Кондиционер (компрессор): Контроль параллельности ремня относительно плоскости шкива
Обязательные критерии корректной установки:
- Ровное движение без биений или вибраций
- Отсутствие самопроизвольного смещения к краям шкивов
- Тихий ход без скрежета или посторонних шумов
- Стабильное положение в ручьях после остановки вращения
Монтаж защитной пластины двигателя
Установите пластину на штатные посадочные места, совместив монтажные отверстия с резьбовыми втулками блока цилиндров. Убедитесь в правильной ориентации элемента – технологические вырезы под шкивы должны соответствовать положению узлов без перекосов. Проверьте отсутствие помех со шлангами или проводами в подкапотном пространстве.
Зафиксируйте пластину болтами крепления, начиная с центральных точек. Используйте ключ на 13 мм, равномерно затягивая соединения крест-накрест без перекоса. Контролируйте момент затяжки (рекомендуемое значение 25–35 Н·м) во избежание деформации металла. Особое внимание уделите крепёжным точкам возле опоры двигателя.
Последовательность фиксации
- Установите болты во все отверстия без затяжки
- Окончательно затяните центральный крепёж
- Обработайте диагональные пары (левый верхний + правый нижний)
- Затяните оставшиеся болты в зеркальном порядке
| Элемент | Параметры |
|---|---|
| Ключ | 13 мм |
| Момент затяжки | 30 Н·м (±5) |
| Кол-во болтов | 6 шт |
Обязательно проверьте зазор между пластиной и ремнём генератора – минимальное расстояние должно составлять 3–5 мм. При обнаружении контакта ослабьте крепёж и отрегулируйте положение защиты. Игнорирование этого этапа приведёт к ускоренному износу ремня.
Подключение минусовой клеммы аккумулятора
Перед фиксацией клеммы тщательно осмотрите контакты аккумулятора и наконечник провода на предмет окислов или загрязнений. При обнаружении следов коррозии зачистите поверхности мелкозернистой наждачной бумагой или специальной щеткой до появления металлического блеска. Убедитесь, что резьбовая часть клеммного болта не повреждена.
Наклоните минусовой провод к отрицательной клемме аккумулятора, совместив крепежное отверстие наконечника с выступом на клемме. Плотно прижмите наконечник к контактной площадке, сохраняя параллельность поверхностей. Затяните крепежный болт ключом на 10 мм с усилием 5-8 Н·м, избегая перекоса и чрезмерного затягивания для предотвращения деформации свинцовых элементов.
Контрольные действия после подключения
- Проверьте надежность фиксации провода – наконечник не должен смещаться при попытке поворота рукой
- Нанесите тонкий слой технического вазелина или специальной антикоррозийной смазки на соединение
- Убедитесь в отсутствии контакта минусового кабеля с подвижными элементами двигателя
Важно: При первом запуске двигателя сразу проверьте работу генератора – контрольная лампа на приборной панели должна погаснуть после пуска. Используйте мультиметр для замера напряжения на клеммах АКБ при 2000 об/мин: нормальные показатели составляют 13.8-14.5 В.
| Параметр | Нормальное значение |
| Напряжение холостого хода | 12.5-13.0 В |
| Напряжение под нагрузкой (вкл. фары и кондиционер) | 13.9-14.5 В |
| Просадка при запуске | не ниже 9.5 В |
Если показатели выходят за указанные пределы, немедленно заглушите двигатель и проверьте правильность натяжения ремня генератора, целостность проводки и контакт "массы" на кузове. Повторное отключение аккумулятора выполняйте только при выключенном зажигании.
Пуск двигателя и контроль работы ремня на разных оборотах
После установки нового ремня запустите двигатель на 1-2 минуты без нагрузки. Визуально контролируйте траекторию движения ремня через открытый капот, убедитесь в отсутствии резких перекосов или попыток соскочить со шкивов. Одновременно прислушивайтесь к посторонним звукам: свисту, скрежету или щелчкам в районе навесного оборудования.
Постепенно повышайте обороты двигателя, последовательно проверяя работу на каждом режиме: холостой ход (800-900 об/мин), средние обороты (2000-2500 об/мин), кратковременный выход на высокие (4000-4500 об/мин). На всех этапах отслеживайте стабильность хода ремня, отсутствие вибраций и акустических аномалий при резком сбросе газа.
Критерии оценки корректности установки
- Допустимые отклонения: равномерное движение без биения, зазоры между кромкой ремня и бортами шкивов не более 1 мм
- Тревожные признаки:
- Пронзительный свист при нагрузке (кондиционер, фары, обогрев)
- Хлопающий звук при резком изменении оборотов
- Появление резиновой пыли на шкивах
| Режим работы | Контрольный параметр | Норма |
|---|---|---|
| Холостой ход | Вибрация ремня | Полное отсутствие |
| 2500 об/мин | Температура ремня* | Не выше 60°C |
| 4000 об/мин | Смещение относительно шкивов | Макс. 0.5 мм радиального биения |
*Контролируется бесконтактным термометром после 3 минут работы на оборотах
При выявлении отклонений немедленно заглушите мотор. Проверьте совпадение меток ГРМ, натяжение роликов, параллельность шкивов. Повторный запуск допустим только после устранения причин нештатного поведения ремня.
Список источников
При подготовке материалов по замене ремня генератора на Приоре с кондиционером использовались специализированные технические ресурсы.
Ниже приведены ключевые источники, содержащие детальные инструкции и визуальные материалы по данной процедуре.
- Официальное руководство по ремонту LADA Priora (издательство "Легион-Автодата")
- Технические бюллетени АвтоВАЗа по обслуживанию систем навесного оборудования
- Видеоинструкции от сертифицированных СТО по замене приводных ремней
- Мануалы производителей комплектующих (Gates, Contitech) по установке поликлиновых ремней
- Тематические разделы на автомобильных форумах: Priora-club, Drive2.ru
- Аналитические обзоры в журнале "За рулём" по типовым неисправностям генераторной установки
- Практические отчеты мастеров в YouTube-каналах "Главная дорога" и "АВТОРЕЗ"
