Двигатель EJ20 - принцип работы и технические характеристики

Статья обновлена: 18.08.2025

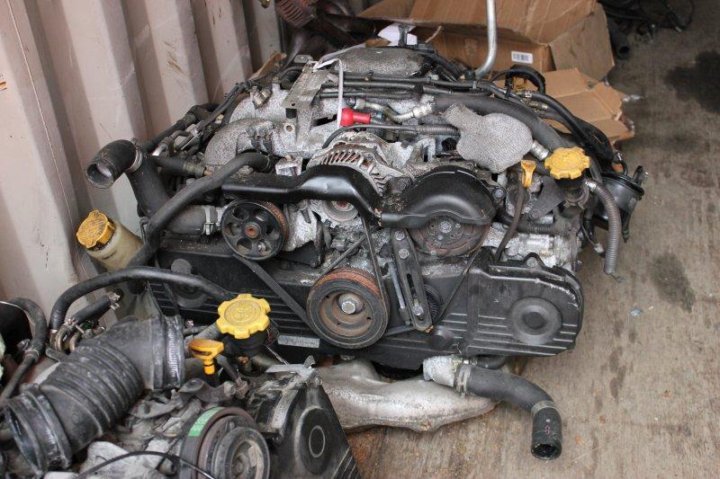

Двигатель Subaru EJ20 – культовый 4-цилиндровый оппозитный силовой агрегат, ставший основой для спортивных и серийных моделей марки.

Конструкция с горизонтально расположенными поршнями обеспечивает низкий центр тяжести и уникальные динамические характеристики.

В статье детально рассмотрены инженерные решения, ключевые параметры и рабочие процессы этого легендарного мотора.

Основные модификации двигателя и их технические параметры

Двигатель Subaru EJ20 выпускался в многочисленных модификациях, адаптированных под разные модели и рынки. Основные различия заключаются в системе наддува, конструкции ГРМ, степени сжатия и системах управления.

Турбированные версии оснащались интеркулерами (воздушного или водяного охлаждения), а атмосферные – упрощенными впускными системами. Мощность варьировалась от 125 до 350 л.с. в зависимости от назначения и поколения.

Ключевые версии EJ20

Модификация	Тип	Мощность (л.с./кВт)	Крутящий момент (Н⋅м)	Степень сжатия	Особенности
EJ20E	Атмосферный	135/99 (при 5400 об/мин)	179 (при 4400 об/мин)	9.7:1	SOHC, 16 клапанов
EJ205	Турбированный	227/167 (при 5600 об/мин)	294 (при 3600 об/мин)	8.0:1	DOHC, турбо TD04, интеркулер воздушного охлаждения
EJ207	Турбированный	280/206 (при 6400 об/мин)	343 (при 4400 об/мин)	8.0:1	DOHC, турбо IHI VF30/34, система AVCS, кованые поршни
EJ208	Твин-турбо	250/184 (при 6500 об/мин)	309 (при 4000 об/мин)	9.0:1	Два турбокомпрессора (последовательная схема), для моделей с правым рулем
EJ20X/EJ20Y	Турбированный	250/184 (при 6000 об/мин)	304 (при 3600 об/мин)	8.2:1	Система AVCS с двухсторонним управлением, цепной привод ГРМ

Принцип работы системы турбонаддува Twin-Scroll

Система Twin-Scroll (двойная спираль) кардинально отличается от традиционных турбин разделением впускного канала на два независимых контура. Эти контуры соединяются с группами цилиндров двигателя EJ20, работающими в противофазе тактов выпуска. Первый контур объединяет выхлопные газы цилиндров 1 и 4, второй – цилиндров 2 и 3.

Разделение потоков горячих газов минимизирует их взаимное противодавление и интерференцию. Газы от каждой пары цилиндров направляются на отдельную спиральную часть (scroll) турбинного колеса под оптимальным углом. Это обеспечивает непрерывный, пульсирующий импульс на крыльчатку турбины, исключая провалы давления при перекрытии клапанов.

Ключевые преимущества Twin-Scroll на EJ20

Ранний отклик (минимизация турбоямы): Импульсный характер потока газов раскручивает турбину эффективнее на низких оборотах.
Повышенная эффективность наддува: Уменьшение противодавления в выпускном коллекторе снижает насосные потери двигателя.
Улучшенное продувание цилиндров: Отсутствие перекрестного влияния импульсов газов от разных цилиндров позволяет эффективнее очищать камеру сгорания.

Принцип газораспределения: Распредвалы EJ20 синхронизированы так, что выпускные клапаны соседних цилиндров в одной группе (1-4 или 2-3) открываются последовательно с интервалом 180° коленвала. Это создает два четко разделенных импульсных потока выхлопа, синхронизированных с вращением турбины.

Группа цилиндров	Номера цилиндров	Контур спирали
Группа A	1 и 4	Спираль 1 (Scroll 1)
Группа B	2 и 3	Спираль 2 (Scroll 2)

Результат: Турбина Twin-Scroll достигает рабочего давления наддува при значительно более низких оборотах двигателя по сравнению с обычным турбонаддувом. Это обеспечивает EJ20 характерную "полку" крутящего момента в среднем диапазоне оборотов без потери мощности на "верху".

Специфика работы системы изменения фаз газораспределения AVCS

Система Active Valve Control System (AVCS) на двигателе EJ20 регулирует углы открытия/закрытия впускных клапанов посредством гидравлического управления положением распределительного вала. Датчики положения коленчатого и распредвалов в реальном времени передают данные на блок управления двигателем (ECU), который анализирует нагрузку, обороты и температурные параметры.

Гидравлический клапан-соленоид, получая сигналы от ECU, перенаправляет поток моторного масла под давлением в полости муфты AVCS. Это вызывает смещение ротора относительно корпуса муфты, что изменяет угловое положение распредвала относительно шкива привода. Смещение фаз достигает 40° по углу поворота коленвала.

Ключевые особенности реализации

Принцип регулировки: Система обеспечивает опережающее смещение фаз на впуске, что оптимизирует наполнение цилиндров. На низких оборотах устанавливается позднее закрытие клапанов для стабилизации холостого хода и снижения насосных потерь. При высоких нагрузках фазы сдвигаются для раннего закрытия, повышая крутящий момент и эффективность наддува.

Конструктивные компоненты:

Гидравлические муфты на впускных распредвалах
Масляный управляющий клапан (OCV) с соленоидом
Датчики положения распредвалов (CMP)
Каналы подачи масла в ГБЦ

Эксплуатационные ограничения: Для корректной работы AVCS критически важно:

Использование масел с низкой вязкостью (5W-30/0W-20)
Своевременная замена масляного фильтра (задержка давления нарушает управление фазами)
Чистота масляных каналов (загрязнения вызывают заклинивание муфт)

Режим работы	Смещение фаз	Эффект
Холостой ход	0-10° запаздывания	Снижение вибраций
Средние нагрузки	15-25° опережения	Улучшение наполнения цилиндров
Пиковые нагрузки	30-40° опережения	Максимальный крутящий момент

Важно: Неисправности AVCS (засор соленоида, износ муфт) проявляются ошибками P0011/P0021, падением мощности на низких оборотах и повышенным расходом топлива. Система отключается при недостаточном давлении масла или перегреве, переходя на фиксированные фазы.

Рекомендации по диагностике типичных неисправностей EJ20

Систематическая диагностика двигателя EJ20 требует последовательной проверки ключевых систем. Начинайте с компьютерной диагностики (сканирование кодов ошибок через OBD-II) и визуального осмотра подкапотного пространства на предмет утечек технических жидкостей, повреждений проводки или патрубков. Особое внимание уделите состоянию прокладок ГБЦ, масляного насоса и турбокомпрессора (при наличии).

Анализируйте поведение двигателя: стуки, вибрации, цвет выхлопных газов, стабильность холостого хода. Обязательно замеряйте компрессию и давление в топливной рампе на холодном и прогретом двигателе. Проверка состояния свечей зажигания и катушек зажигания часто дает важные подсказки о работе цилиндров и качестве смесеобразования.

Методы выявления распространенных проблем

Используйте следующий алгоритм для локализации частых неполадок:

Повышенный расход масла/дымность выхлопа:
- Замерьте компрессию и протестируйте герметичность маслосистемы (тест на противодавление)
- Проверьте состояние маслосъемных колпачков и поршневых колец (эндоскопия цилиндров)
- Инспектируйте турбину на люфт вала и утечки масла в интеркулер
Детонация (стук "пальчиков"):
- Считайте реальные параметры коррекции угла зажигания через диагностический сканер
- Проверьте качество топлива (октановое число), состояние ДДО, ДТВВ
- Убедитесь в отсутствии нагара в камере сгорания и корректной работе EGR
Неустойчивый холостой ход/троение:
- Проверьте сопротивление высоковольтных проводов и состояние катушек зажигания
- Протестируйте датчики положения распредвала (ДПРВ) и коленвала (ДПКВ)
- Очистите дроссельную заслонку и клапан холостого хода, проверьте герметичность впуска

Критичные параметры для замера:

Параметр	Нормальное значение	Отклонение
Компрессия	12-14 бар (разница между цилиндрами ≤1 бар)	Указывает на износ колец/клапанов или пробой прокладки ГБЦ
Давление топлива	3.0-3.5 кгс/см² (на холостом ходу)	Свидетельствует о неисправности насоса, регулятора или забитом фильтре
Давление масла (прогретый двигатель)	≥ 1.0 кгс/см² на холостых, ≥ 4.5 кгс/см² при 3000 об/мин	Указывает на износ маслонасоса, подшипников или засорение маслоприемника

При диагностике системы смазки всегда проверяйте состояние маслоприемной сетки – ее засорение продуктами износа характерно для EJ20. Для проверки системы вентиляции картера (PCV) демонтируйте клапан и продуйте его – он должен пропускать воздух только в одном направлении. При подозрении на проблемы с гидрокомпенсаторами проверьте чистоту масляных каналов ГБЦ и вязкость используемого масла.

Список источников

При подготовке материала о двигателе EJ20 использовались специализированные технические публикации и документация производителя. Анализ конструктивных особенностей и принципов работы основан на авторитетных инженерных источниках.

Ниже приведен перечень основных материалов, содержащих детальную информацию о технических характеристиках и эксплуатационных параметрах силового агрегата. Источники охватывают официальные данные и профессиональные исследования.

Официальное руководство по ремонту и техническому обслуживанию Subaru Impreza WRX STi (MY1999-2005)
Технический отчет SAE International: "Разработка системы турбонаддува для горизонтально-оппозитных двигателей" (SAE 2003-01-0008)
Монография "Конструкция и расчет поршневых двигателей" под редакцией А.С. Орлина
Каталог запчастей Subaru Global Parts (раздел EJ20/K)
Стендовые исследования характеристик систем впрыска EJ20G/EJ205 (журнал "Двигателестроение", №4, 2007)
Сервисный бюллетень Subaru TSB №03-103-08 по модификациям системы смазки
Сравнительный анализ систем изменения фаз газораспределения AVCS (Engineering White Paper, Fuji Heavy Industries)
Методические рекомендации по диагностике неисправностей турбокомпрессоров TD04/TD05 (European Auto Repair Academy)
