Меняем щетки генератора ВАЗ 2110 без снятия с машины

Статья обновлена: 04.08.2025

Износ графитовых щеток генератора – частая проблема автомобилей ВАЗ 2110, проявляющаяся в зарядке аккумулятора.

Традиционная инструкция требует снятия агрегата с двигателя, но существует менее трудоемкий способ.

Эта статья детально описывает процесс замены щеточного узла без демонтажа генератора, экономя время и силы.

Подготовка инструментов перед заменой щеток генератора ВАЗ 2110

Обеспечьте наличие полного комплекта необходимых инструментов и расходных материалов до начала работ. Точный расчет и подготовка минимизируют простои и упростят дальнейший процесс замены щеточного узла без демонтажа генератора.

Заранее приобретите новый щеточный узел (щеткодержатель с щетками), точно соответствующий модели вашего генератора – примерить старый узел на новый будет невозможно без установки его на генератор. Убедитесь в целостности монтажного провода нового узла и наличии медной клеммы для подключения.

Набор ключей / головок:
- Ключ или головка на 10 мм (для снятия клеммы с АКБ, защиты регулятора напряжения, откручивания контактной гайки)
- Ключ или головка на 13 мм (для снятия фиксирующей гайки кронштейна защиты регулятора).
- Опционально: Короткая трещоточная рукоятка или вороток для удобства работы в стесненных условиях.
Дополнительные инструменты:
- Крестовая отвертка (чаще всего PH2) для откручивания винтов крепления пластиковой защиты регулятора напряжения и возможных стяжек монтажного провода.
- Плоская отвертка (среднего размера) для возможного отжатия клемм и выполнения других вспомогательных действий.
- Пинцет или длинный тонкий плоскогубцы – критически важны для безопасного извлечения старого и установки нового щеточного узла через узкое технологическое отверстие без его повреждения.
Чистящие средства:
- Контактный очиститель в аэрозоле (обязательно!) для очистки медных колец на роторе генератора от загрязнений и графитовой пыли.
- Чистая, безворсовая ветошь для протирания контактов после чистки и удаления излишков чистящего средства.
Источник света (фонарик): Надежный фонарь или переносная лампа необходимы для хорошей видимости в пространстве под капотом и точной работы в узкой области установки щеток.
Средства защиты: Диэлектрические перчатки рекомендованы как минимум перед снятием клеммы с АКБ и работой с электрическими узлами.

Перед началом работ обязательно отсоедините минусовую клемму (--) от аккумуляторной батареи (АКБ)!

Демонтаж пластикового кожуха

Откройте капот автомобиля и зафиксируйте его надежно с помощью опорной стойки. Обесточьте бортовую сеть, отсоединив отрицательную клемму аккумуляторной батареи.

Локализуют генератор в моторном отсеке: он размещен справа от двигателя. Выявите пластиковый кожух защитного типа, накрывающий узлы генератора сверху и с фронтальной части конструкции двигателя.

Порядок извлечения защитного кожуха:

Ослабьте фиксирующие элементы
- Открутите 2 пластиковых самореза (верхнее крепление за выпускным коллектором) гаечным ключом на 10.
- Выдерните 3 пыльника с пистонов крепления кожуха по бокам радиаторной решетки.
Аккуратным усилием подайте кожух вперёд, высвобождая фиксаторы из монтажных пазов на корпусе двигателя.
Отводя шланги и жгуты проводов, полностью извлеките деталь вертикально вверх.
Уложите кожух в безопасное место без перегибов, не создавая помех для дальнейших операций.

Конструкция двигателя с генератором в зоне кронштейна станет полностью доступна для манипуляций. Оцените состояние доступности щеточного узла генератора через предназначенный для этого съемный кожух возле крепежной задней скобы.

Извлечение клемм и крепежа щеткодержателя

Отверните гаечным ключом на 8 мм контактный болт (М8), удерживающий силовую клемму "B+" генератора (толстый провод от аккумуляторной батареи). Снимите клемму со шпильки генератора, аккуратно отведя ее в сторону. Сжав фиксаторы, отсоедините пластиковый разъем тонкого провода "D+" (контрольная лампа заряда) от колодки разъема на корпусе щеткодержателя.

Найдите крепежные элементы, удерживающий щеткодержатель на задней крышке генератора. Это могут быть 2 или 3 винта или гайки на шпильках (зависит от модели узла), обычно расположенные по краям пластмассового корпуса щеток. Используя подходящую отвертку или рожковый ключ на 7 мм, полностью выкрутите эти крепежные детали. Соблюдайте осторожность, чтобы не уронить мелкие винты или гайки в моторный отсек.

Обратите внимание на контактный узел: Под клеммой "D+" на щеткодержателе часто находится место подключения провода к держателю. Этот провод может быть закреплен под отдельным крепежом:

Иногда над самим штырем "D+" натянут термоусадкой провод, идущий к выводу одной из щеток - дополнительно откреплять его не нужно.
Часто провод "D+" крепится к верхнему выводу щеток отдельной небольшой гайкой М7 под ключ 7 мм, под которой расположена пружинная шайба (контргайка).Аккуратно снимите эту контргайку и основную гайку, затем освободите конец провода.

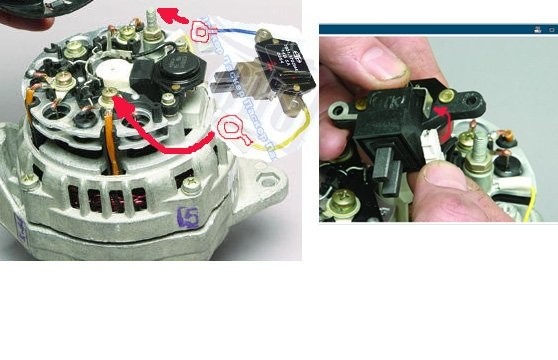

Установка нового щеточного блока с соблюдением положения

Осторожно подведите новый щеточный блок с проводкой к гнезду на задней крышке генератора, удерживая его пальцами. Совместите его боковые выступы или пазы с соответствующими направляющими на генераторе – неправильная ориентация приведет к невозможности зафиксировать блок и повреждению щеток при включении.

Мягко, без перекоса, надавите на корпус блока до характерного щелчка фиксирующей пружины или до плотного прилегания по периметру. Потяните за блок в обратную сторону, чтобы убедиться в надежности защелкивания. Прикладывать избыточное усилие запрещено – это деформирует крепления.

Выполните повторно подключение:

Наденьте контактную клемму регулятора (толстый провод с пластиковым разъемом) на штекер нового блока. Убедитесь, что защелка фиксатора полностью зашла в паз.
Установите разъем датчика (тонкий провод с небольшим пластиковым колодчатым коннектором) в соответствующее гнездо на корпусе щеткодержателя.

Ключевой этап:

Проверка выполнения	Действие
Стабильность позиции	Проведите пальцем по корпусу блока – он должен быть неподвижен.
Зазор щеток-коллектора	Визуально (через прорезь вентиляции генератора) проконтролируйте, что щетки не перекошены и касаются колец коллектора всей плоскостью.

Немедленное тестирование запрещено! Выполните сборку в обратном порядке: верните на место защитный резиновый колпачок или крышку (при наличии), затяните крепежную гайку с усилием заворачивания руки, восстановите соединение клеммы аккумулятора. Запустите двигатель только после полной сборки.

Контрольная проверка напряжения после сборки

После установки щеточного узла и подключения клемм автомобильного аккумулятора запустите двигатель ВАЗ 2110. Следите за поведением контрольной лампы заряда на приборной панели – она должна погаснуть через 1-2 секунды после старта.

Измерьте вольтметром напряжение на клеммах АКБ при работе двигателя на холостом ходу (800-900 об/мин). Исправная система должна выдавать значения в диапазоне 13.5–14.3 В. Если показатели ниже 13В или превышают 15В – немедленно заглушите мотор для диагностики.

Повысьте обороты до 2500–3000 об/мин
Включите мощные потребители: фары дальнего света, обогрев стекол, печку на максимум
Фиксируйте показания вольтметра

Критичные отклонения: скачки напряжения, падение ниже 12.7В или рост свыше 14.8В под нагрузкой указывают на неполадки в генераторе, регуляторе напряжения или качестве контактов.
