Многорычажная подвеска Volkswagen Passat B5 - ключевые компоненты и их функции

Статья обновлена: 18.08.2025

Volkswagen Passat B5 выделяется среди седанов D-класса продуманной ходовой частью, где особого внимания заслуживает многорычажная подвеска.

Её сложная кинематика обеспечивает Passat B5 превосходную плавность хода и точную управляемость, оставаясь эталоном даже спустя десятилетия.

В статье детально разберём все ключевые элементы конструкции: рычаги, стабилизаторы, сайлентблоки, амортизаторы и пружины.

Особый фокус – на преимуществах и слабых местах многорычажной схемы, характерных для передней и задней оси этого поколения Passat.

Понимание устройства подвески критично для диагностики неисправностей и грамотного обслуживания автомобиля.

Основные функции подвески в Volkswagen Passat B5

Подвеска Passat B5 обеспечивает стабильное сцепление колес с дорожным покрытием независимо от его неровностей и изменяющихся динамических нагрузок. Это достигается за счет точной геометрии многорычажной конструкции и эффективной работы амортизирующих элементов.

Система минимизирует передачу ударов и вибраций на кузов, сохраняя заданную траекторию движения при разгоне, торможении и маневрировании. Отдельные рычаги независимо контролируют положение каждого колеса, оптимизируя контакт с поверхностью.

Ключевые функции

Гашение колебаний – амортизаторы и пружины преобразуют энергию ударов в тепловую
Поддержка веса – удержание кузова на заданной высоте относительно дороги
Стабилизация положения колес – сохранение углов развала/схождения при нагрузках
Управляемость – точная реакция на рулевое управление за счет минимального крена
Точная кинематика – независимое перемещение колес благодаря раздельным рычагам

Элемент	Вклад в функциональность
Поперечные рычаги	Фиксируют колесо в горизонтальной плоскости
Стабилизатор поперечной устойчивости	Снижает крен кузова в поворотах
Сайлентблоки	Демпфируют высокочастотные вибрации

Многорычажная конструкция: Принцип работы и преимущества

Многорычажная подвеска Volkswagen Passat B5 использует систему минимум четырёх независимых рычагов на каждое колесо, соединённых через эластичные сайлент-блоки и шаровые опоры. Каждый рычаг отвечает за конкретный аспект движения: вертикальные перемещения гасятся амортизаторами, продольные нагрузки воспринимаются нижними рычагами, а поперечные – верхними. Такая схема позволяет разделить функции управления кинематикой колеса между отдельными элементами.

Ключевой особенностью является виртуальная ось поворота колеса, формируемая пересечением плоскостей рычагов. При проезде неровностей колесо сохраняет оптимальный угол контакта с дорогой, минимизируя изменения развала. Эластокинематика сайлент-блоков дополнительно компенсирует мелкие вибрации, обеспечивая прогрессивную характеристику подвески в зависимости от нагрузки.

Преимущества многорычажной системы

Точная кинематика: независимая регулировка параметров положения колеса (развал, схождение, кастер)
Повышенная плавность хода: эффективное гашение вибраций за счёт распределения нагрузок между рычагами
Улучшенная управляемость: стабильное пятно контакта шины с дорогой в поворотах и при торможении
Адаптивность к нагрузкам: прогрессивная характеристика работы за счёт эластокинематики резинометаллических элементов

Основные компоненты задней многорычажной подвески Passat B5:

Элемент	Назначение
Продольные рычаги (2 шт.)	Восприятие сил при разгоне/торможении, стабилизация колеса
Поперечные рычаги (2 шт.)	Контроль поперечного смещения, регулировка развала
Реактивная тяга	Компенсация моментов крена, передача боковых усилий
Опорный подшипник ступицы	Обеспечение вращения колеса с минимальным сопротивлением

Передняя подвеска: Ключевые компоненты и их расположение

Передняя подвеска Volkswagen Passat B5 представляет собой независимую многорычажную конструкцию (типа "Двойное поперечное рычаги" - Double Wishbone), где каждое колесо крепится к кузову через систему отдельных рычагов. Основные элементы сосредоточены в подкапотном пространстве и на передних лонжеронах, обеспечивая точное позиционирование колес, управляемость и комфорт.

Ключевые компоненты расположены симметрично для левого и правого колеса и включают в себя амортизационные стойки, верхние и нижние рычаги, стабилизатор поперечной устойчивости, поворотные кулаки и опорные подшипники. Рулевые тяги и наконечники связывают подвеску с рулевым механизмом, передавая усилие на колеса.

Основные компоненты передней подвески

Верхний рычаг (V-образный): Крепится верхней частью к брызговику крыла через опорный подшипник, нижней - к поворотному кулаку. Обеспечивает кастер и развал.
Нижний рычаг (поперечный): Фиксируется к подрамнику через резинометаллические сайлент-блоки, соединяется с поворотным кулаком шаровой опорой. Воспринимает основные вертикальные и продольные нагрузки.
Амортизационная стойка: Состоит из пружины и амортизатора. Верхняя часть крепится к кузову (чаша стакана), нижняя - к поворотному кулаку.
Стабилизатор поперечной устойчивости: Проходит поперек подрамника, соединяется с нижними рычагами через стойки стабилизатора. Снижает крен кузова.
Поворотный кулак: Центральный узел, объединяющий верхний/нижний рычаги, стойку амортизатора и ступицу колеса. Через него передается усилие от рулевой тяги.

Ключевые точки крепления и сочленения

Компонент	Точка крепления к кузову/подрамнику	Точка крепления к подвижным элементам
Верхний рычаг	Брызговик крыла (опорный подшипник)	Поворотный кулак (болтовое соединение)
Нижний рычаг	Подрамник (сайлент-блоки)	Поворотный кулак (шаровая опора)
Амортизационная стойка	Стакан кузова (опорный подшипник)	Поворотный кулак (нижний болт)
Стабилизатор	Подрамник (резиновые втулки)	Стойка стабилизатора → Нижний рычаг

Важно: Все рычаги соединены с кузовом и поворотным кулаком через эластичные элементы (сайлент-блоки, шаровые опоры), гасящие вибрации и допускающие ограниченное перемещение. Геометрия подвески регулируется изменением положения верхнего рычага и точек крепления рулевых тяг.

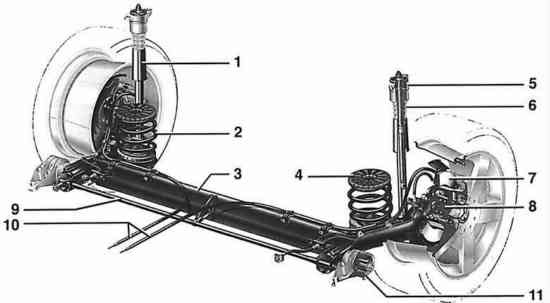

Задняя многорычажная система: Особенности компоновки

Конструкция задней подвески Volkswagen Passat B5 базируется на независимой многорычажной схеме с пятью рычагами на каждое колесо. Основные компоненты размещены на легком поперечном подрамнике, который жестко крепится к кузову через резиновые сайлент-блоки, обеспечивая виброизоляцию и точное позиционирование узлов.

Ключевой особенностью является пространственное разделение функций: два верхних рычага регулируют развал колеса, а три нижних (включая продольный реактивная тяга) отвечают за схождение, продольную и поперечную устойчивость. Пружины и амортизаторы установлены раздельно, причем амортизационные стойки закреплены непосредственно на кузове через верхние опоры.

Расположение элементов

В компоновке выделяются характерные решения:

Стабилизатор поперечной устойчивости интегрирован в нижние рычаги через стойки с шаровыми шарнирами
Продольный рычаг (реактивная тяга) монтируется под углом 15° для гашения ускорений при разгоне/торможении
Ступичный узел соединяется с рычагами через шаровые опоры и резино-металлические шарниры

Компонент	Особенность крепления
Верхние рычаги	Сферические сайлент-блоки на кузове, шаровые на ступице
Поперечные нижние рычаги	Резинометаллические втулки на подрамнике, шаровые опоры наружу
Продольный рычаг	Цилиндрические сайлент-блоки в передней части, жесткое болтовое крепление к ступице

Рычаги подвески: Виды и выполняемые задачи

В многорычажной подвеске задней оси Volkswagen Passat B5 используется несколько типов рычагов, каждый из которых выполняет строго определенную функцию по управлению положением колеса и гашению различных нагрузок. Конструкция предполагает независимое крепление каждого рычага к подрамнику и ступичному узлу через резинометаллические шарниры (сайлент-блоки) или шаровые опоры.

Основная задача всей системы рычагов – обеспечить оптимальную кинематику колеса при вертикальных ходах подвески, сохраняя заданный развал и схождение, эффективно передавая продольные и поперечные усилия на кузов, а также минимизируя передачу вибраций. Каждый рычаг отвечает за контроль движения колеса в конкретной плоскости.

Основные виды рычагов и их функции

Конструктивно на одной стороне задней подвески Passat B5 обычно устанавливаются четыре основных рычага:

Верхний поперечный рычаг (Верхний рычаг развала / Верхний продольный рычаг):
- Фиксирует верхнюю точку ступицы в поперечной плоскости.
- Главным образом определяет угол развала заднего колеса при работе подвески.
- Воспринимает боковые силы, действующие на колесо.
Нижний поперечный рычаг (Нижний рычаг развала / Нижний продольный рычаг):
- Фиксирует нижнюю точку ступицы в поперечной плоскости.
- Работает совместно с верхним поперечным рычагом, участвуя в стабилизации развала колеса.
- Воспринимает значительные вертикальные и частично боковые нагрузки.
Продольный рычаг (Реактивная тяга):
- Крепится к ступице примерно по центру и направлен вперед к подрамнику.
- Основная задача – передача продольных сил (тяги и торможения) от колеса на кузов.
- Жестко ограничивает перемещение колеса вперед-назад, стабилизируя продольное положение оси.
Поперечная реактивная тяга (Стабилизатор поперечной устойчивости, выполняющий роль рычага / Рычаг стабилизатора):
- Уникальная особенность подвески B5. Сам стабилизатор поперечной устойчивости жестко приварен к подрамнику по центру.
- Его концы соединены через стойки (тяги) или непосредственно через сайлент-блоки с нижними поперечными рычагами обеих сторон.
- Ключевая роль: Помимо основной функции стабилизатора (связь колес для уменьшения кренов), этот элемент выступает в роли поперечного рычага для каждого колеса. Он жестко фиксирует нижнюю часть ступицы в продольном направлении (вперед-назад), работая в паре с продольным рычагом. Контролирует схождение задних колес.

Таким образом, совместная работа этих рычагов обеспечивает полный контроль над всеми степенями свободы колеса:

Вертикальное перемещение: Обеспечивается упругими элементами (пружинами) и амортизаторами, рычаги задают траекторию.
Поперечное перемещение (влево-вправо): Контролируется парой верхнего и нижнего поперечных рычагов.
Продольное перемещение (вперед-назад): Контролируется парой продольного рычага и поперечной реактивной тяги (стабилизатора).

Критически важными элементами являются сайлент-блоки и шаровые опоры, соединяющие рычаги со ступицей и подрамником. Их состояние напрямую влияет на стабильность управляемости, износ шин и комфорт. Типичные точки крепления:

Рычаг	Тип соединения со ступицей	Тип соединения с подрамником
Верхний поперечный	Шаровая опора или сайлент-блок	Сайлент-блоки (часто 2 шт.)
Нижний поперечный	Шаровая опора	Сайлент-блоки
Продольный	Сайлент-блок	Сайлент-блок
Поперечная реактивная тяга (Стаб.)	Соединена с Нижним поперечным рычагом (Сайлент-блок/шарнир)	Жестко приварена к подрамнику (центральная часть)

Основным материалом для оригинальных рычагов Passat B5 служит кованая сталь, обеспечивающая необходимую прочность и долговечность при восприятии высоких нагрузок. Износ сайлент-блоков или шаровых опор рычагов – наиболее частая причина ухудшения характеристик задней подвески, проявляющаяся в виде стуков, увода автомобиля, неравномерного износа резины.

Сайлентблоки: Назначение и распространённые места установки

Сайлентблоки (резинометаллические шарниры) – ключевые демпфирующие элементы подвески Passat B5. Их основная функция – гашение вибраций и ударных нагрузок, передаваемых от колёс на кузов, а также обеспечение упругого соединения рычагов, стабилизаторов и других компонентов подвески с несущей системой автомобиля. Они компенсируют мелкие колебания, снижая шум в салоне и повышая комфорт.

Конструктивно сайлентблок представляет собой две металлические втулки (внутреннюю и наружную), между которыми запрессован эластичный элемент из специальной износостойкой резины или полиуретана. Эта резиновая прослойка деформируется при работе подвески, поглощая энергию ударов и позволяя деталям совершать ограниченные угловые перемещения относительно друг друга.

Типичные места установки сайлентблоков в многорычажной подвеске Passat B5

В передней и задней многорычажной подвесках Passat B5 сайлентблоки используются повсеместно для крепления рычагов:

Передняя подвеска:
- Верхние рычаги: сайлентблоки в местах крепления к кузову (опорным чашкам) и к поворотному кулаку.
- Нижние рычаги: сайлентблоки в точках крепления к подрамнику и к поворотному кулаку (часто интегрированы в головку рычага).
- Поперечная тяга (тяга Панара): сайлентблоки на обоих концах для крепления к кузову и нижнему рычагу.
- Антиролл бар (стабилизатор поперечной устойчивости): сайлентблоки в кронштейнах крепления стержня стабилизатора к подрамнику/кузову и резиновые втулки (разновидность сайлентблока) в местах соединения стоек стабилизатора с рычагами.
Задняя подвеска:
- Продольные рычаги (верхние и нижние): сайлентблоки в точках крепления к кузову (лонжеронам/поперечине) и к ступичному узлу.
- Поперечные рычаги (распорные): сайлентблоки на концах, соединяющих продольные рычаги между собой или с кузовом.
- Стабилизатор поперечной устойчивости: аналогично переднему – сайлентблоки в кронштейнах крепления к кузову и втулки на стойках стабилизатора.

Износ сайлентблоков – частая причина возникновения стуков в подвеске, ухудшения управляемости (развал-схождение "не держится"), вибрации на руле или кузове, а также неравномерного износа шин. Регулярная диагностика их состояния (наличие трещин в резине, разрывов, люфта, критической деформации) критически важна для поддержания характеристик подвески Passat B5.

Амортизаторы и стойки: Параметры работоспособности

Амортизаторы и стойки в многорычажной подвеске Volkswagen Passat B5 критически влияют на управляемость, комфорт и безопасность. Их основной функцией является гашение колебаний пружин и поддержание постоянного контакта шин с дорожным покрытием.

Износ этих элементов приводит к ухудшению динамических характеристик автомобиля: увеличению тормозного пути, снижению точности рулевого управления и появлению кренов в поворотах. Своевременная диагностика и замена предотвращают ускоренный износ других компонентов подвески.

Ключевые параметры оценки состояния

Работоспособность амортизаторов и стоек определяется по следующим признакам:

Отсутствие подтёков масла – масляные пятна на корпусе свидетельствуют о разгерметизации.
Равномерность демпфирования – разная жёсткость отбоя/сжатия на осях указывает на неисправность.
Отсутствие стуков при езде – глухие удары на неровностях сигнализируют об износе опорных подшипников или штоков.

Проверка эффективности работы включает тесты:

Раскачка кузова – после резкого нажатия на угол автомобиля кузов должен совершить не более 1-2 возвратных колебаний.
Визуальный осмотр протектора – "пятнистый" износ шин (эффект "пилы") указывает на неработающие амортизаторы.
Контроль "усталости" – снижение комфорта при проезде мелких неровностей.

Симптом	Возможная причина
Автомобиль "клюет" носом при торможении	Износ передних стоек
Раскачивание на волнах асфальта	Потеря эффективности задних амортизаторов
Стук в передней подвеске	Разрушение опоры стойки или штока амортизатора

Важно: Замена выполняется попарно на оси для сохранения баланса подвески. Использование оригинальных запчастей (Sachs, Bilstein) гарантирует соответствие заводским характеристикам демпфирования.

Пружины подвески: Характеристики и роль в комфорте

Пружины в многорычажной подвеске Volkswagen Passat B5 являются ключевым упругим элементом, непосредственно воспринимающим вертикальные нагрузки от неровностей дороги. Их основная задача – обеспечить необходимое упругое сопротивление при сжатии и отбое, удерживая кузов на заданной высоте и поглощая энергию ударов.

Жёсткость и линейность характеристик пружин напрямую влияют на комфортность езды. Мягкие пружины эффективнее гасят мелкие вибрации и колебания, улучшая плавность хода, но могут привести к излишним кренам в поворотах или "пробоям" на крупных неровностях. Жёсткие пружины лучше контролируют кузов, но передают больше вибраций на кузов.

Характеристики пружин Passat B5

Конструктивно пружины Passat B5 отличаются:

Прогрессивной характеристикой: шаг витков изменяется по длине. Менее жёсткие в начале хода для комфорта, жёстче – при большем сжатии для предотвращения "пробоя".
Точным подбором жёсткости под конкретные версии (двигатель, комплектация) для оптимального соотношения комфорта/управляемости.
Высокой коррозионной стойкостью покрытия для долговечности в условиях агрессивной среды.

Роль в комфорте проявляется через:

Фильтрацию высокочастотных вибраций от мелкого покрытия.
Сглаживание пиковых нагрузок при наезде на неровности.
Поддержание стабильного дорожного просвета при изменении нагрузки автомобиля.
Взаимодействие с амортизаторами: пружина задаёт характер колебаний, которые гасит амортизатор.

Соотношение характеристик пружин и амортизаторов:

Параметр	Влияние на комфорт	Влияние на управляемость
Мягкая пружина	Выше (лучше поглощение)	Ниже (больше кренов)
Жёсткая пружина	Ниже (больше передача ударов)	Выше (меньше кренов)

Износ или проседание пружин нарушает баланс подвески, приводя к ухудшению комфорта (жёсткие удары, раскачка), ускоренному износу амортизаторов и других элементов многорычажной конструкции. Регулярная диагностика состояния пружин критична для сохранения заводских характеристик подвески.

Стабилизатор поперечной устойчивости: Баланс и управляемость

Стабилизатор поперечной устойчивости в многорычажной подвеске Volkswagen Passat B5 представляет собой упругую торсионную штангу, соединяющую колеса одной оси через рычаги подвески. Его основная функция – противодействие крену кузова при поворотах за счет перераспределения вертикальных нагрузок между левым и правым колесом. Принцип работы основан на возникновении крутящего момента при скручивании прутка во время разновысотного хода подвески.

На Passat B5 стабилизатор крепится к подрамнику через резинометаллические втулки, а его концы соединяются со стойками стабилизатора (линками), которые фиксируются к нижним рычагам. Такая конструкция обеспечивает минимальное влияние на независимую работу колес при прямолинейном движении, но мгновенно активируется при боковых нагрузках.

Ключевые особенности и функции

Конструктивные элементы:

Торсионный пруток переменного сечения
Резинометаллические опорные втулки
Стойки стабилизатора (тяги) с шаровыми шарнирами

Влияние на управляемость:

Без стабилизатора	Со стабилизатором
Значительный крен в поворотах	Снижение крена до 40-50%
Запаздывание реакции руля	Четкое сохранение траектории
Снижение сцепления внешних колес	Повышенная стабильность сцепления

Эксплуатационные нюансы: Ресурс стоек стабилизатора составляет ~60-80 тыс. км из-за постоянных ударных нагрузок. Признаки износа – стук на неровностях и "виляние" при смене полосы. Важно использовать оригинальные втулки: их жесткость (65-75 Shore) рассчитана под баланс комфорта и устойчивости Passat B5.

Опорные подшипники: Контроль состояния и замена

Опорный подшипник передней стойки Volkswagen Passat B5 интегрирован в конструкцию стойки амортизатора и обеспечивает подвижное соединение с кузовом. Он воспринимает осевые и радиальные нагрузки при повороте руля, напрямую влияя на точность управления и комфорт. Неисправность проявляется характерными стуками на неровностях, скрипами при повороте руля или его заеданием.

Износ подшипника возникает из-за естественного разрушения смазки, попадания грязи и воды через повреждённые пыльники, а также ударных нагрузок. Игнорирование симптомов приводит к ускоренному износу шин, разрушению опоры амортизатора и ухудшению курсовой устойчивости. Регулярная диагностика критична для безопасности.

Методы контроля состояния

Проверку выполняют при вывешенных передних колёсах:

Визуальный осмотр: Трещины, деформации опоры, следы коррозии на корпусе подшипника.
Проверка люфтов: Ассистент раскачивает руль влево-вправо (±10-15°), мастер контролирует рукой зазор между опорой и чашкой кузова.
Акустическая диагностика: Характерный хруст или скрежет при повороте руля указывает на разрушение сепаратора или тел качения.
Оценка усилия поворота: Тугое вращение руля или его подклинивание – признак закисания подшипника.

Процедура замены (ключевые этапы)

Снять колесо, отсоединить тормозной суппорт и ABS-датчик (при необходимости).
Открутить гайку штока амортизатора под капотом (предварительно обработать WD-40).
Отсоединить стойку от поворотного кулака, снять стабилизатор поперечной устойчивости и рычаги подвески.
Демонтировать стойку в сборе, зафиксировать пружину стяжками.
Снять старую опорную чашку и подшипник, очистить посадочные поверхности.
Установить новый подшипник (оригинал: 1J0412249A или аналог), опорную чашку, собрать узел.
Смонтировать стойку на автомобиль, затянуть крепления с моментом, указанным в спецификации VW.

Критичные моменты затяжки:
Гайка штока амортизатора	60 Н·м + доворот на 90°
Болты крепления стойки к кулаку	70 Н·м + 90°
Опора к кузову (3 болта)	20 Н·м

После замены обязательна проверка углов установки колёс. Использование неоригинальных подшипников низкого качества сокращает ресурс узла до 15-20 тыс. км.

Шаровая опора: Диагностика и признаки износа

Шаровая опора в многорычажной подвеске Volkswagen Passat B5 обеспечивает подвижное соединение рычагов со ступицей колеса, позволяя ему поворачиваться и перемещаться в вертикальной плоскости. Её исправность критична для точного управления, стабильности курсовой устойчивости и равномерного износа шин.

Износ шаровой опоры происходит из-за постоянных ударных нагрузок, воздействия грязи, воды и естественного старения материалов. На Passat B5 опоры часто выходят из строя после 80 000–120 000 км пробега, особенно при эксплуатации на плохих дорогах.

Основные признаки неисправности шаровой опоры

Стук или скрип в передней подвеске при проезде неровностей, лежачих полицейских или поворотах на малой скорости.
Вибрация на руле, усиливающаяся при разгоне или движении по неровному покрытию.
Увод автомобиля в сторону при движении по прямой, неравномерный износ протектора шин ("съеденные" внутренние или внешние кромки).
Люфт колеса – ощутимое качание колеса в вертикальной плоскости при покачивании монтировкой (требуется вывешивание домкратом).
Затрудненное или "тяжелое" руление, снижение точности реакции на поворот руля.

Методы диагностики

Визуальный осмотр: Проверка целостности пыльника на наличие трещин, разрывов и вытекания смазки. Поврежденный пыльник – гарантия скорого выхода опоры из строя.
Проверка на вывешенном колесе:
- Поместить монтировку между рычагом и поворотным кулаком.
- Покачивать монтировку вверх-вниз, ощущая люфт или стук в месте соединения.
Проверка под нагрузкой:
- Поставить автомобиль на ровную поверхность.
- Резко покачать автомобиль вниз-вверх за переднее крыло (или с помощью помощника).
- Прислушаться к стукам в районе колес – характерный глухой стук указывает на износ шаровой.
Контроль развала-схождения: Сильное отклонение углов установки колес (особенно схождения) без явных причин может быть косвенным признаком износа шаровых или сайлентблоков рычагов.

Важный аспект	Рекомендация для Passat B5
Замена	Менять шаровые опоры только парами на одной оси, даже если вторая "ещё держит".
Качество запчастей	Использовать только оригинальные (VAG) или проверенные премиальные аналоги (Lemförder, TRW, Febi Bilstein). Дешёвые опоры быстро выходят из строя.
После замены	Обязательно провести регулировку углов развала-схождения колес.

Ступичные подшипники: Проверка на люфт и шумы

Ступичные подшипники Passat B5 обеспечивают вращение колес с минимальным сопротивлением и воспринимают значительные радиальные и осевые нагрузки. Их неисправность проявляется характерным гулом (нарастающим при повороте руля или увеличении скорости), вибрацией на кузове и люфтом колеса, что напрямую влияет на безопасность движения и износ шин.

Для диагностики подшипников на люфт выполните следующие действия: поднимите автомобиль домкратом, обеспечив надежную фиксацию на подставках. Возьмитесь за колесо в верхней и нижней точках, попытайтесь резко покачать его «на себя-от себя» – ощутимый стук или заметное смещение указывают на критический износ. Дополнительно проверьте вращение колеса рукой: заедания, скрежет или излишняя шероховатость хода подтверждают неисправность.

Порядок проверки на шумы

Движение по прямой: Разгонитесь до 60-80 км/ч на ровном участке дороги. Прислушайтесь к монотонному гулу со стороны колес – его тон меняется при смещении нагрузки (левый подшипник громче шумит в правом повороте, правый – в левом).
Контроль вибрации: Положите руку на стойку амортизатора или спинку сиденья при движении. Вибрация, синхронизированная со скоростью, часто сопровождает разрушение роликов/сепаратора.
Тест «змейкой»: Плавно меняйте траекторию на безопасном участке. Усиление гула при повороте руля в одну сторону и ослабление в другую четко локализует проблемный узел.

Признак неисправности	Возможная причина
Гул, похожий на шум самолета	Выработка дорожек качения, недостаток смазки
Резкие щелчки или хруст	Разрушение сепаратора, сколы тел качения
Люфт колеса при покачивании	Износ опорных поверхностей, ослабление гайки ступицы

Важно: Заменяйте подшипники парно на одной оси даже при выходе из строя одного. Используйте только оригинальные запчасти или проверенные аналоги (например, FAG, SKF) – дешевые аналоги часто не соответствуют нагрузочным характеристикам многорычажной подвески Passat B5.

Диагностика неисправностей подвески Passat B5: Методики и инструменты

Диагностика подвески Volkswagen Passat B5 требует системного подхода, начинающегося с анализа симптомов: стуков или скрипов при движении по неровностям, увода автомобиля в сторону, неравномерного износа резины, "пробоев" амортизаторов. Выявление точной причины усложняется взаимосвязанностью элементов многорычажной конструкции, где износ одного узла влияет на нагрузку смежных компонентов.

Ключевое внимание уделяется проверке шарнирных соединений и мест крепления рычагов, подверженных ускоренному износу из-за особенностей геометрии подвески. Обязательно исследуются точки крепления подрамника, состояние сайлент-блоков и пыльников, так как попадание грязи или потеря герметичности резко сокращают ресурс деталей.

Методики выявления неисправностей

Этапная диагностика включает:

Статический осмотр:
- Визуальная оценка целостности пыльников ШРУСов, шаровых опор, стоек стабилизатора
- Контроль уровня и подтёков жидкости из амортизаторов
- Проверка состояния пружин на предмет трещин или проседания
Механическая проверка люфтов:
- Раскачка кузова для оценки демпфирования амортизаторов
- Использование монтажной лопатки для создания нагрузки на рычаги с контролем зазоров в сайлент-блоках и шаровых
- Диагностика стукового сопровождения при резком повороте руля на месте
Динамическое тестирование:
- Проверка поведения авто при торможении (клевки)
- Оценка стабильности в поворотах на средней скорости
- Проезд "лежачих полицейских" для выявления скрытых стуков

Специализированные инструменты:

Инструмент	Назначение
Стенд развала-схождения	Замер углов установки колес для выявления деформаций рычагов
Эндоскоп	Визуальный осмотр скрытых узлов (внутренние сайлент-блоки подрамника)
Диагностический сканер	Считывание ошибок системы стабилизации (ESP/ABS), связанных с датчиками
Динамометрический ключ	Контроль момента затяжки резьбовых соединений после ремонта

Особое внимание уделяется диагностике задней многорычажной подвески, где критичен износ продольных и поперечных рычагов, а также опорных втулок амортизаторов. Рекомендуется одновременная замена парных элементов (например, обоших стоек стабилизатора) для сохранения симметрии характеристик подвески.

Элемент	Признаки износа	Особенности замены
Сайлентблоки рычагов	Стуки на неровностях, развалы шин	Требуют запрессовки, часто меняются с рычагом
Шаровые опоры	Стук при повороте руля на месте, люфт колеса	Контроль момента затяжки после опускания авто
Амортизаторы	Раскачка кузова, течь масла, неравномерный износ протектора	Замена парно на оси + проверка опорных подшипников
Стойки стабилизатора	Стуки на мелких неровностях при движении прямо	Легко диагностируются, доступны для самостоятельной замены
Опорные подшипники	Хруст при повороте руля на месте	Требуют демонтажа стойки амортизатора

Список источников

При подготовке материала использовались специализированные технические документы и авторитетные отраслевые ресурсы, посвященные устройству автомобилей Volkswagen. Основное внимание уделялось официальной информации и экспертным анализам конструкции подвески.

Ниже представлен перечень ключевых источников, содержащих детальные сведения о компонентах, принципах работы и особенностях многорычажной подвески Volkswagen Passat B5. Все указанные материалы доступны в открытом доступе или профессиональных базах данных.

Официальное руководство по ремонту Volkswagen Passat B5 (издательство Volkswagen AG)
Электронная система каталогизации запчастей Volkswagen (ETKA) для моделей B5
Технические бюллетени Volkswagen Group: разборки подвесных систем
Сервисные мануалы ELSAWin для Volkswagen Passat 1996-2005 гг.
Инженерная документация по системе шасси 1J (Fahrwerk)
Протоколы испытаний подвески института FKFS (Германия)
Монография "Конструкции современных автомобильных подвесок" (раздел о многорычажных системах)
Материалы технического обучения дилерских центров Volkswagen
Отчеты инженеров-разработчиков концерна Volkswagen Group
