Модификации ВАЗ-2110 - что меняют владельцы

Практика установки электроусилителя руля от Priora

Подготовительный этап требует демонтажа штатной рулевой колонки ВАЗ-2110: снимите пластиковые кожухи, отсоедините кнопки управления подушкой безопасности (если есть), разъём звукового сигнала и крепёжные болты. Важно сохранить соосность вала после извлечения старого узла – малейший перекос критичен для корректной работы ЭУР. Параллельно подготовьте адаптированную установочную пластину или кронштейны для фиксации блока усилителя Priora к кузову – заводские крепления потребуют доработки из-за различий в геометрии.

Монтаж ЭУР включает:

• Физическую установку узла с обязательной центровкой относительно рулевой рейки
• Подключение разъёмов к электромотору и датчику крутящего момента
• Подвод силового кабеля напрямую к аккумулятору через предохранитель 80А
• Соединение диагностической линии с CAN-шиной (обычно через разъём OBD-II)
• Качественную изоляцию всех контактов во избежание КЗ

Ключевые нюансы:

1. Муфта карданного вала должна встать без напряжения – принудительная стыковка разрушит подшипники ЭУР.
2. Зазор между мотором и педальным узлом контролируйте визуально – касания при вибрации недопустимы.
3. Обязательна последующая калибровка датчика угла поворота руля тестером для предотвращения ошибок ESP.

Методы шумоизоляции дверей и колесных арок

Двери являются основным источником проникновения дорожного и воздушного шума в салон. Эффективное решение включает несколько этапов: демонтаж обивки для доступа ко внутренним поверхностям; тщательная очистка и обезжиривание металла; обработка внутренней полости двери вибродемпфирующими материалами, снижающими резонанс панелей. Критически важно нанести слой звукопоглотителя (материалы типа "битопласт" или синтепон) на внешнюю металлическую обшивку, доступную изнутри.

Особое внимание уделяется усилению штатных уплотнителей контура двери. Замена изношенных уплотнителей на более качественные или добавление дополнительного контура по периметру проема существенно снижает проникновение шума на стыках. Закрытие технологических отверстий во внутреннем металлическом листе двери (пластиковыми заглушками или виброматериалом) блокирует прямой путь для звука. Звукоизоляция карты двери, соприкасающейся с обшивкой, завершает процесс.

Материалы для шумоизоляции дверей

Шумоизоляция колесных арок направлена на подавление гула от качения шин и ударов гравия. Наиболее эффективны два подхода: наружный монтаж подкрылков (локеров) и внутренняя обработка арок. Подкрылки, изготовленные из АБС-пластика или резины, устанавливаются в колесной нише и физически принимают на себя удары дорожного мусора.

Внутренняя обработка включает тщательную мойку и сушку поверхности арки. Наносится жидкая шумоизоляция (антигравий) грунтовочного типа, образующая эластичное, стойкое к ударам покрытие. Поверх слоя "антигравия" или вместо него наклеивается комбинированный слой из вибродемпфера и плотного звукопоглотителя на плоскостях передней части арки внутри салона (под обшивками). Для задних арок часто требуется комбинированный подход "наружная защита + внутренняя отделка".

Ключевые методы для арок:

• Наружные подкрылки (локеры): АБС-пластик (жесткий), гибкая резина/полиуретан (полуарки, полноразмерные). Крепление строго по инструкции штатными точками.
• Жидкая шумоизоляция (Антигравий): Напыляемый или наносимый кистью состав для создания барьерного слоя. Обязательное базовое покрытие.
• Клеевые листовые материалы: Вибропласт + Звукопоглотитель. Наклеиваются поверх "антигравия" или на чистый металл (защищенный) внутри салона на элементы кузова, формирующие арку (не непосредственно в колесную нишу!).
• Обработка пространства за обшивками: Закладка плотного звукопоглотителя (типа Барьер, Акцент 10) в полости за пластиковыми колесными арками внутри салона.

Переделка системы вентиляции картера для турбомотора

Стандартная система вентиляции картера ВАЗ-2110 не способна корректно работать с турбированным двигателем из-за повышенного давления во впускном тракте. Это приводит к обратному забросу масла, загрязнению интеркулера и снижению эффективности турбокомпрессора. Без модернизации возникают риски масляных утечек и повышенного износа ДВС.

Ключевой задачей переделки становится отведение картерных газов без избыточного давления, установка эффективного маслоотделителя и полное исключение контакта газов с турбиной. Для этого стандартные пути вентиляции заводской PCV-системы заменяются на двухконтурное решение с принудительным отбором газов после дросселя.

Основные этапы доработки:

1. Установка внешнего маслоотделителя циклонного или лабиринтного типа для улавливания масляных паров. Рекомендуемые модели: BMW M50, Nissan SR20DET или специальные спортивные аналоги.
2. Перевод системы на двухконтурную схему:
   • Отвод газов под нагрузкой: от маслоотделителя через шланг к впускному коллектору после дросселя
   • Отвод газов на холостом ходу: через клапанный механизм в патрубок перед компрессором турбины
3. Организация самотечного слива масла из сепаратора напрямую в поддон через переходник на месте датчика масляного щупа.

Используйте термостойкие силиконовые шланги класса R9 с внутренним диаметром 16-19 мм. Обязательна установка обратных клапанов на каждую ветку вентиляции для предупреждения противодавления. Регулярная очистка маслоуловителя раз в 5 000 км – критичное условие для стабильной работы.

Технология установки люка в крышу ВАЗ-2110

Подготовьте комплект для люка с крышкой, гидроизоляционным ковриком, крепежом и силиконовым герметиком. Проверьте комплектность шаблона для разметки. Зачистите потолок от загрязнений внутри салона машины в месте монтажа, демонтируйте обшивку.

Приложите шаблон к потолку, отрегулировав по личным предпочтениям относительно передних сидений. Четко очертите контуры люка маркером и наметьте центры отверстий для саморезов. Электрическим лобзиком с коротким лезвием аккуратно вырежьте отверстие через металл и звукоизоляцию, избегая перегрева кузова.

Обезжирьте зону монтажа. Снимите защитный слой с гидроизоляционного коврика, разместив его вокруг проема. Установите люк на место, контролируя герметичность прилегания через прокладки. Вкрутите саморезы через сквозные отверстия (с предварительным нанесением антикоррозийной грунтовки на кромки металла).

Ключевые этапы:

• Подключение проводки через штатный плафон к прикуривателю с предохранителем
• Прокладка кабеля через гофру для защиты от перетирания
• Обрезка обшивки потолка по контуру корпуса люка
• Фиксация вырезанного сегмента крышки на заводских зажимах

Проверьте функциональность люка (открытие/фиксацию), уделяя особое внимание защите от протечек. Нанесите силиконовый герметик по внешнему периметру стыков через сутки после монтажа для окончательной герметизации. Убедитесь в отсутствии зазоров между металлом кузова и корпусом люка при механической нагрузке.

Тюнинг выхлопа: подбор резонатора и прямоточного глушителя

Замена штатных компонентов выхлопной системы на ВАЗ-2110 требует точного подбора резонатора и прямоточного глушителя для обеспечения сбалансированных показателей мощности, звука и эксплуатационной надежности. Неправильно подобранные элементы провоцируют потерю тяги на низких оборотах, чрезмерную громкость или вибрации кузова, что особенно критично для атмосферных двигателей.

Резонатор отвечает за гашение высокочастотных звуковых волн и стабилизацию потока выхлопных газов, тогда как прямоточный глушитель минимизирует сопротивление потоку для увеличения мощности, одновременно формируя характерный "спортивный" тембр. Согласованность их параметров определяет итоговый результат тюнинга.

Критерии выбора компонентов

• Диаметр труб: Оптимально 50-52 мм для стандартных моторов 1.5-1.6л. Увеличение до 63 мм оправдано только на форсированных ДВС объемом от 1.8л.
• Материал:
  • Нержавеющая сталь AISI 409/304 – для долговечности
  • Алюминизированная сталь – бюджетный компромисс
  • Обычная сталь – не рекомендуется из-за коррозии
• Конструкция резонатора:
  1. Камеры смещения потока – для плавного снижения шума
  2. Перфорированная труба с поглощающим наполнителем (базальтовая вата)
  3. Отсутствие лабиринтных перегородок для минимизации сопротивления

Обязательная проверка при установке: отсутствие контакта с элементами днища и балкой заднего моста. Использование терморасширяющихся подвесов снизит передачу вибраций на кузов. Для сохранения экологичности каталитический нейтрализатор должен остаться в штатном положении перед резонатором.

Нюансы замены рычагов подвески на полиуретановые втулки

Полиуретановая втулка повышает жёсткость подвески, улучшая точность рулевого управления и снижая крен кузова в поворотах. Эксплуатационный срок таких втулок в 3-5 раз превышает ресурс резиновых аналогов, особенно в условиях перепадов температур и агрессивных сред. Однако жёсткость полиуретана усиливает передачу вибраций от дороги на кузов, что критично для комфортной езды по бездорожью или разбитому покрытию.

Монтаж требует полного демонтажа рычагов с автомобиля. Резиновые втулки выпрессовываются гидравлическим прессом или съёмником, после чего посадочные места тщательно зачищаются от коррозии и грязи. Установка полиуретановых элементов выполняется исключительно с использованием специализированной смазки (например, силиконовой) – это предотвращает скрипы и обеспечивает правильную работу шарнира. Запрессовка требует контроля отсутствия перекосов.

Ключевые этапы и рекомендации

1. Фиксация геометрии: перед снятием рычагов отметьте положение регулировочных болтов стабилизатора и развал-схождения.
2. Затяжка под нагрузкой: после монтажа затягивайте крепёжные болты только когда автомобиль стоит на колёсах (или с имитацией нагрузки), иначе втулки деформируются при опускании кузова.
3. Диагностика совместимости: полиуретан не терпит контакта с маслами, тормозной жидкостью или растворителями – проверьте герметичность смежных узлов.

Установка педали газа с электронным приводом (e-gas) на ВАЗ-2110

Переход на электронный привод педали газа исключает механический трос и предполагает управление дросселем через электронный блок. Это требует установки новой педали с датчиком положения, замены дроссельного узла на мотор с ЭБУ-контролем и интеграции с бортовой системой управления двигателем. Преимущества включают более плавный отклик, интеграцию с системами стабилизации и адаптацию режимов работы под конкретные задачи.

Основная сложность – синхронизация компонентов с родной ЭБУ автомобиля. Решение допустимо для инжекторных моделей ВАЗ-2110 и обычно комбинируется с чип-тюнингом. Важно сохранить совместимость с датчиком положения коленвала и другими критичными сенсорами, иначе возможны ошибки двигателя.

Ключевые этапы монтажа

1. Подготовка компонентов:
   • Электронная педаль газа (подходящая к креплениям ВАЗ-2110)
   • Дроссельная заслонка с сервоприводом (например, Bosch E-Gas)
   • ЭБУ с поддержкой электронного управления дросселем
   • Комплект проводов и коннекторы
2. Демонтаж старых узлов:
   • Снять механическую педаль газа и трос
   • Отключить штатную дроссельную заслонку
3. Установка нового оборудования:
   • Педаль монтируется в штатное место, дроссельная заслонка – на впускной коллектор
   • Прокладка жгута проводов от педали к ЭБУ и дросселю
4. Электрическая коммутация:
   • Обязательная распиновка по схеме производителя комплекта
   • Подача питания 5В на датчики, подключение сигнальных линий

Настройка и особенности работы

Критично проверить отсутствие конфликтов с датчиком педали сцепления – некорректная синхронизация блокирует запуск двигателя. Рекомендуется температурный тест (-30°C...+50°C) для выявления сбоёв датчиков. Без прошивки ЭБУ, поддерживающей e-gas, система неработоспособна.

Переборка КПП с установкой усиленных синхронизаторов

Снятие коробки передач требует демонтажа стартера, рычага КПП, приводов колес, кронштейна задней опоры силового агрегата и креплений карданного вала. Корпус разбирается после слива масла и очистки поверхности, при этом строго фиксируется положение всех валов и шестерен для последующей корректной сборки. Особое внимание уделяется состоянию подшипников, сальников и вилок переключения – изношенные элементы подлежат обязательной замене.

Установка усиленных синхронизаторов вместо штатных – ключевой этап модернизации. Их бронзовые или карбоновые кольца имеют увеличенную толщину и специальный профиль зубьев, что значительно повышает износостойкость при агрессивном переключении. Необходимо тщательно подбирать комплект, соответствующий модели КПП ВАЗ-2110 (2110/2111/2112), и последовательно заменять элементы на всех передачах, соблюдая ориентацию фрикционных конусов и фиксаторов блокирующих колец.

Критические моменты при сборке

• Регулировка зазоров: Проверка осевого люка валов микрометром (допуск – не более 0.1 мм) и подбор регулировочных шайб.
• Смазка узлов: Обильная обработка синхронизаторов и подшипников трансмиссионным маслом (рекомендуется GL-4 75W-90).
• Монтаж штоков: Ювелирная установка пружин фиксаторов и шариков-стопоров, исключающая самопроизвольное выключение передач.

После сборки обязательна проверка легкости хода рычага КПП на стенде и контроль уровня масла. Первые 500 км пробега избегайте резких нагрузок для притирки синхронизаторов.

Монтаж межкрыльевых дуг на ВАЗ-2110: технология и рекомендации

Межкрыльевые дуги представляют собой силовые элементы из профтрубы или металлического прута, устанавливаемые горизонтально между задними арками колес. Их ключевая задача – компенсация крутящих нагрузок на кузов, снижение деформации при динамичных маневрах и минимизация риска появления трещин в зоне крепления амортизаторов. Особенно критичны такие доработки для автомобилей с изношенным кузовом или эксплуатирующихся в условиях бездорожья.

Установка требует демонтажа колес, вскрытия обшивки багажника и тщательной подготовки металлических поверхностей. Дуги интегрируются в силовой каркас через сквозную сварку с предварительной разметкой точек крепления. Важно обеспечить симметричность расположения элементов относительно оси автомобиля и контроль углов подвески после завершения работ.

Порядок работ и нюансы

Необходимые материалы и оборудование:

• Дуги заводского производства или самодельные (диаметр 20-25 мм)
• Грунтовка и антикоррозийный состав
• Сварочный аппарат (полуавтомат рекомендован)
• Болгарка с отрезными и зачистными дисками

Последовательность операций:

1. Вывесить заднюю часть авто, снять колеса и демонтировать пластиковые подкрылки.
2. Обезжирить и зачистить участки установки до чистого металла в зоне задних лонжеронов.
3. Приложить дуги к аркам, отметить линии реза кузова для заведения концов элементов в корпус.
4. Прорезать технологические отверстия болгаркой (диаметр на 1-2 мм больше сечения дуги).
5. Прогнать дуги через отверстия, зафиксировать струбцинами, проверить параллельность относительно рампы.
6. Прихватить сваркой в 4-5 точках, после контрольных замеров проварить сплошным швом.
7. Обработать швы и резы антикоррозийным составом, восстановить звукоизоляцию багажника.

Организация дополнительного освещения в багажнике

Для монтажа потребуется светодиодная лента или компактный плафон, многожильный провод сечением 0,75-1,5 мм², клеммы, термоусадка, гофра для защиты проводки, выключатель (типа кнопки или концевика), а также инструмент: кусачки, обжимные клещи и мультиметр. Электропитание оптимально брать от штатной лампочки багажника через врезку в родной разъём либо выделенной линией от блока предохранителей с обязательной установкой дополнительного предохранителя номиналом 5-7,5 А.

Выбор места установки осветительных элементов зависит от геометрии багажника: светодиодную ленту крепят на двухсторонний скотч под металлической полкой или вдоль боковых направляющих, а точечные плафоны монтируют на задних стойках или крышке. Критически важно избегать участков с подвижными деталями (например, петли запаски) и зон нагрева, а также обеспечить защиту проводки от перетирания мягкими втулками в местах прохода через металл.

• Подключение питания: Фазу цепляют к красному проводу (+12V) штатного разъёма освещения багажника или к выводу ACC под торпедо, массу – к кузовному болту, очищенному от краски.
• Тип выключателя:
  • Автоматический – через микро-концевик, активируемый при открытии крышки багажника.
  • Ручной – тумблер/кнопка на задней стойке салона или в зоне погрузки.
• Защита и изоляция: Все соединения пропаивают, изолируют термоусадкой, провода в гофре фиксируют пластиковыми хомутами. Рекомендуется тестировать схему до окончательной сборки.

Замена стеклоподъемников на реечные: плюсы и минусы (ВАЗ-2110)

Массовая замена штатных тросовых стеклоподъемников на реечные обусловлена частыми отказами первых из-за обрыва троса или износа пластиковых роликов. Реечный механизм предлагает альтернативу с иным принципом работы: движение стекла обеспечивается зубчатой рейкой, приводимой в действие электродвигателем через шестерню.

Ключевое решение при переходе на реечные подъемники – выбор между распространенными вариантами: механизмами от Lada Granta или китайскими/российскими аналогами, которые адаптированы под установку в дверь "десятки". Сложность процесса варьируется от сборки "с нуля" до использования готовых комплектов с крепежом.

Плюсы реечных подъемников

• Надежность конструкции: Отсутствие тросов и пластиковых элементов снижает риск заклинивания и поломок при нагрузке.
• Стабильная скорость работы: Подъем/опускание стекла происходит равномерно, без рывков, характерных для изношенных тросовых систем.
• Повышенная ремонтопригодность: Замена отдельной сломанной рейки или мотора проще и дешевле полной разборки двери при обрыве троса.
• Тихая работа: Качественные рейки работают ощутимо тише старых механизмов.

Минусы реечных подъемников

• Проблемы совместимости:
  • Требуется точная подгонка кронштейнов и креплений (особенно для нештатных вариантов).
  • Возможны сложности с установкой в дверь с толстым пакетом шумоизоляции.
• Зависимость от качества: Дешевые аналоговые комплексы часто имеют люфты в пластиковых направляющих, что приводит к перекосу стекла и быстрому выходу из строя.
• Риск "закусывания" рейки: При попадании грязи или деформации направляющих рейка может клинить, требуя разборки механизма.
• Стоимость: Качественные оригинальные комплекты (Granta) дороже стандартных тросовых.

Критические аспекты установки

1. Обязательная регулировка положения стекла после монтажа для предотвращения перекосов и утечек влаги.
2. Надежная герметизация технологических отверстий в двери для защиты механизма от воды и пыли.
3. Проверка прочности крепления мотора – вибрация приводит к сколу зубьев рейки.

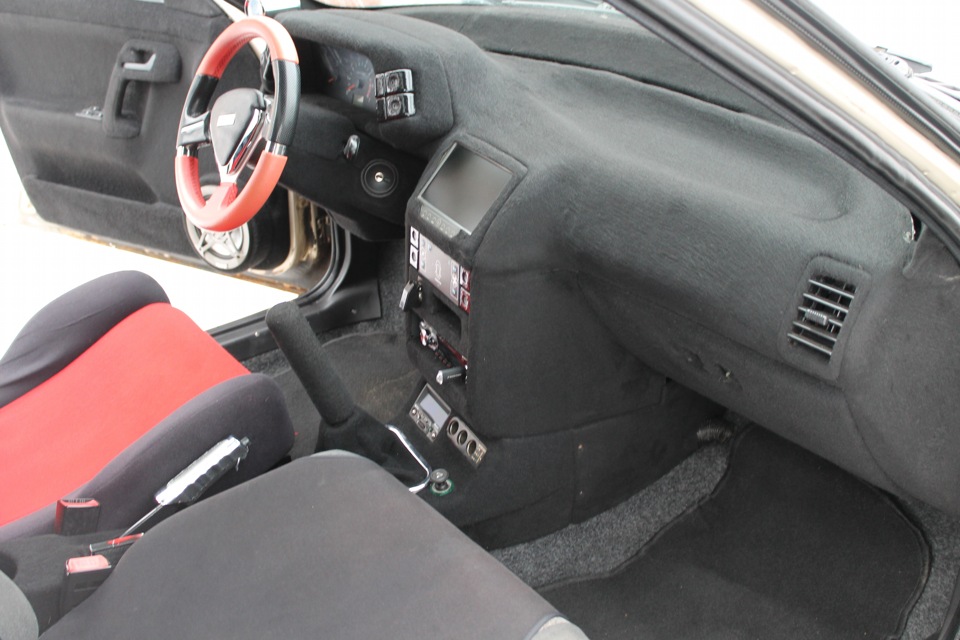

Особенности установки спортивного руля с мультирулем

Основная сложность заключается в совместимости подрулевых переключателей с электросистемой автомобиля. Неправильное подключение приводит к отказу дворников, поворотников или управлению аудиосистемой. Требуется тщательно проанализировать распиновку родных разъемов и провести перепайку контактов мультируля.

Ключевой этап – демонтаж штатного рулевого колеса: после отключения аккумулятора необходимо аккуратно снять подушку безопасности специальным инструментом, открутить центральную гайку и снять руль съёмником. Спортивная модель фиксируется на шлицах вала со строгим соблюдением центровки.

Обязательные этапы:

1. Подбор переходных проставок для совместимости шлицов
2. Установка эмуляторов системы пассивной безопасности
3. Перепрограммирование блока управления при наличии CAN-шины
4. Тест всех функций мультируля до сборки кожуха

• Важно: использовать только универсальные контроллеры для рулевых кнопок
• Риск: некорректная сборка из-за разного угла закручивания пружины AIRBAG

Адаптация иномарочных форсунок под топливную рейку ВАЗ

Ключевая задача при адаптации заключается в обеспечении герметичного и механически прочного контакта корпусов иномарок с посадочными гнёздами рейки ВАЗ. Диаметр уплотнительного кольца форсунки, часто отличающийся от штатного ВАЗовского, является основным камнем преткновения. Наиболее распространённое решение – использование переходных втулок-адаптеров из латуни или высококачественного пластика, плотно вставляемых в гнездо рейки и имеющих внутренний диаметр под уплотнители иномарки, обеспечивая как герметичность соединения, так и требуемое прижигающее усилие.

Электрическая "логика" форсунки также требует внимания: импеданс (сопротивление обмотки управляющего соленоида) должен соответствовать характеристикам штатной ВАЗовской управляющей цепи. Установка форсунок с неподходящим импедансом (слишком высоким или слишком низким) вызовет сбои в работе ЭБУ двигателя - от неустойчивого холостого хода до полного отказа форсунок в контексте неисправности инжектора. Сверьтесь со спецификацией выбираемых деталей и возможностями блока управления, при необходимости модернизировав схему или установив токоограничивающие резисторы. Не менее важна и адекватная производительность (пропускная способность) форсунок при рабочем давлении вашей топливной системы.

Критически важные параметры для подбора:

• Физические размеры: Высота, диаметр корпуса в зоне уплотнений, диаметр уплотнительного кольца.
• Электрические характеристики: Импеданс (нормально высокий 12-16 Ом или низкий 2-5 Ом), тип управляющего разъема.
• Гидравлические характеристики: Производительность (часто в см³/мин при 3.0 Bar), рабочее давление системы.

Обязательна проверка! После установки адаптеров и форсунок, перед пуском двигателя или запуском форсунки любого типа вне двигателя, крайне важно провести испытание на герметичность соединений при рабочем давлении топлива (обычно ~3.8 Bar для ВАЗ с РДТ). Простой тест с подачей напряжения на фишку форсунки без запуска двигателя может предварительно оценить её работоспособность. Однако для проверки пропускной способности, герметичности и характера распыла потребуется тест-стенд.

Секреты установки обогрева лобового стекла на ВАЗ-2110

Нагревательный элемент требует предварительной точной разметки на внутренней поверхности стекла: используйте бумажный шаблон, зафиксированный скотчем, чтобы избежать перекосов. Обезжирьте места наклейки специальным составом, не допуская прямого контакта состава с заводской тонировкой и щетками стеклоочистителя - это предотвратит отслаивание нитей при эксплуатации.

Подключение выполняется строго через реле и отдельный предохранитель, а силовые провода прокладываются скрыто через свободный проход в бардачке, без натяга. Запрещено присоединять греющую нить к системе зажигания или замку: запитайте её от клеммы АКБ с обязательным установленным выключателем в салоне на 10-15 А - это исключит перегрев проводки.

Ошибки, снижающие эффективность обогрева

• Неплотное прилегание токоведущих шин к стеклу в зоне контактов
• Подача питания до полного застывания термоактивного клея (минимум 24 часа)
• Загибание греющей нити под острым углом при наклейке
• Отсутствие промежуточных фиксаторов проводов в дверном проёме

Важно: Каждый контактный узел защитите термоусадкой, а зоны вывода проводов загерметизируйте силиконом.

Технология увеличения клиренса внедорожными проставками

Проставки для ВАЗ-2110 изготавливаются из алюминиевых сплавов или ударопрочного пластика и устанавливаются между кузовом и стаканами стоек амортизаторов. Четкая геометрия деталей и применение фирменных крепежей обеспечивают сохранение жесткости узлов подвески без критических перегрузок. Для полноценной эксплуатации с проставками подбирают усиленные сайлентблоки и резиновые отбойники.

После поднятия кузова на 30-50 мм обязательна замена штатных тормозных шлангов на удлиненные версии во избежание их обрыва при вывешивании колес. Параллельно корректируют углы установки фар, проверяют целостность пыльников ШРУСов и герметичность топливных магистралей, расположенных вдоль лонжеронов.

Порядок монтажа:

1. Демонтировать колеса, отсоединить тормозные суппорты и датчики ABS
2. Снять стойки амортизаторов, выпрессовать опорные подшипники
3. Установить проставки на направляющие шпильки, совмещая монтажные отверстия
4. Собрать узлы обратно с усилением резьбовых соединений динамометрическим ключом
5. Провести регулировку развал-схождения с учетом новых параметров подвески

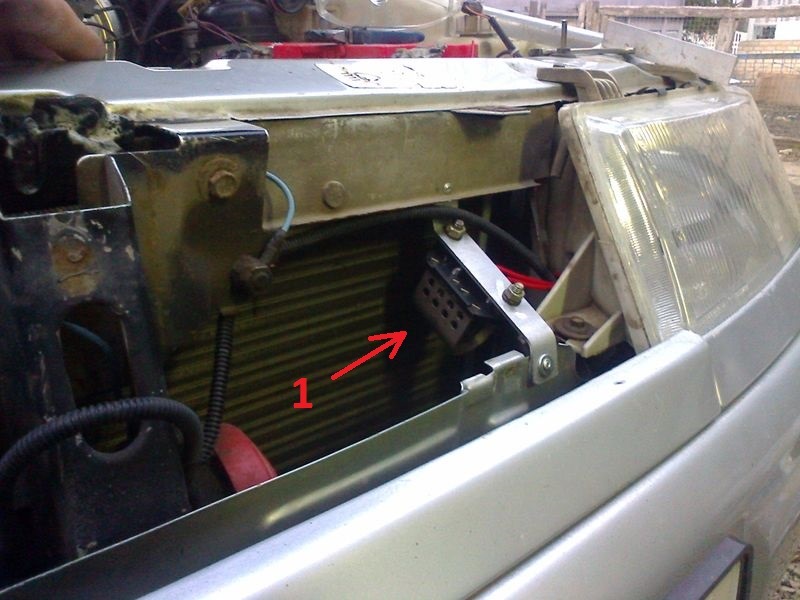

Замена радиатора охлаждения на увеличенный алюминиевый

Увеличенный алюминиевый радиатор улучшает теплоотвод двигателя ВАЗ-2110, особенно при эксплуатации в жару или в условиях пробок. Его установка особенно актуальна для тюнингованных моторов с повышенной теплонагрузкой.

Процесс требует предварительного слива охлаждающей жидкости и демонтажа штатного радиатора, включая патрубки и вентиляторы. Новый радиатор должен соответствовать габаритам крепежных мест в нижней части кузова. Если размеры не совпадают, потребуется доработка кронштейнов, что может включать резку металла или сварку.

Основные этапы и особенности

• Подбор радиатора: Выбирайте модели с известных брендов (LUZAR, Fenox) и проверяйте толщину трубок (рекомендуется не менее 32 мм).
• Доработка креплений: Нижние крепежные "лапы" могут требовать расширения отверстий или установки переходных пластин.
• Установка вентиляторов: Штатные вентиляторы часто не подходят к увеличенному корпусу – используйте универсальные модели с креплением на хомуты или изготавливайте индивидуальные рамки.
• Совместимость с бампером: При большом выносе радиатора вперед проверьте зазор с задней стенкой бампера во избежание вибраций.

После монтажа тщательно проверяйте герметичность соединений патрубков и работу вентиляторов на холодном двигателе. Увеличенный объем системы может потребовать дополнительной доливки антифриза (до 0.5 литра).

Переделка задних фонарей под светодиодные секции

Основная задача заключается в замене штатных ламп накаливания светодиодными модулями собственной сборки или готовыми секциями. Процесс требует демонтажа фары, аккуратного вскрытия корпуса термофеном для размягчения герметика и извлечения отражателей с патронами. Необходимо тщательно очистить внутреннюю поверхность от остатков клея и пыли перед монтажом новых элементов.

Ключевой этап – проектирование схемы расположения светодиодов согласно предписаниям ГОСТ: раздельные секции для габаритов, стоп-сигналов, поворотников и заднего хода. Для каждого контура обязателен отдельный стабилизатор тока и резисторный расчет для предотвращения перегорания. Особое внимание уделяют герметизации после сборки – силикон или бутилкаучуковый герметик наносят по периметру стекла перед склейкой корпуса.

Типичные проблемы и решения

• Ошибка CAN-шины: установка нагрузочных резисторов (6-10 Ом) параллельно светодиодам для имитации ламповой нагрузки
• Слепящий эффект: использование матовых рассеивателей или лазерной гравировки стекол
• Конденсат внутри фары: добавление силикагелевых осушителей в корпус и контроль толщины герметика

Обязательна проверка угла рассеивания света и соответствия интенсивности ГОСТу 33997-2016 с использованием реостата и люксметра. Финишный этап – корректная установка оптики на кузове с регулировкой зазоров для предотвращения вибраций при эксплуатации.

Монтаж системы автономного предпускового подогрева

Установка автономного предпускового подогревателя (типа Webasto или аналоги) на ВАЗ-2110 решает проблемы зимнего запуска, прогревая двигатель и салон до включения зажигания. Основные требования – точное позиционирование компонентов и строгое соблюдение инструкций производителя во избежание нарушений в работе штатных систем автомобиля.

Ключевые этапы включают подготовку посадочных мест, интеграцию с топливной системой, разводку жидкостного контура охлаждения и подключение электроники. Малейшие ошибки в герметизации или коммутации проводов могут привести к некорректной работе или отказам оборудования при низких температурах.

1. Размещение нагревателя
   Установите агрегат в подкапотном пространстве на штатных кронштейнах, исключая контакт с подвижными деталями. Точки крепления выбираются для минимизации вибраций – часто за правым фаркопом или возле АКБ.
2. Интеграция в систему охлаждения
   Врежьтесь в патрубки печки между двигателем и радиатором отопителя. Используйте металлические тройники с переходниками диаметром 16-19 мм. Установите циркуляционный насос согласно направлению потока антифриза.
3. Топливная магистраль
   • Заборник монтируется в топливный модуль через технологическое отверстие бака
   • Медная трубка (Ø4 мм) прокладывается вдали от выхлопа с креплением пластиковыми хомутами
   • Обязательна установка топливного фильтра перед насосом подогревателя
4. Электромонтаж
   • Питание (+12В) – с клеммы АКБ через предохранитель 20-30А
   • Управляющие провода – в салон через моторный щит, подключение к блоку управления и таймеру
   • Обязательное экранирование проводов датчиков температуры
5. Завершение работ
   Проведите тестовый запуск без запуска двигателя. Контролируйте:
   • Равномерность нагрева патрубков печки
   • Отсутствие протечек в местах соединений
   • Корректность работы вентилятора салона и режимов терморегулятора

Обязательно заправьте систему охлаждения с удалением воздушных пробок через расширительный бачок. Для топливных соединений применяйте только медные уплотнительные шайбы.

Особенности врезки дополнительных датчиков в торпеду ВАЗ-2110

Основная сложность заключается в хрупкости пластика торпеды – материал склонен к сколам и трещинам при механическом воздействии. Необходимо тщательно планировать расположение приборов, исключая конфликт с конструктивными элементами (воздуховодами, крепежом, штатной проводкой), а также обеспечивая эргономичный обзор водителю без перекрытия критических зон.

Обязательно демонтируйте торпедо перед врезкой: это упростит доступ и предотвратит повреждение электронных компонентов за панелью. Подготовьте специализированный инструмент: термофен для размягчения трудных участков, набор коронок по пластику, струбцины для фиксации, изоленту и защитные перчатки. Предусмотрите пути скрытой прокладки проводов до монтажных точек.

Порядок выполнения работ

1. Выбор и разметка мест установки: Используйте бумажный шаблон датчика. Учитывайте толщину пластика (3-4 мм) и запас под крепёжную юбку.
2. Обрезка отверстий:
   • Для круглых датчиков: дрель с коронкой на низких оборотах (предварительно разогрев сложный участок)
   • Для прямоугольных: надрез лобзиком с мелким зубом после сверления стартовых отверстий по углам
3. Финальная обработка: Зашлифуйте края наждачкой P320 и обейте срез термоусадкой или силиконовым герметиком для защиты от распушения пластика.

При подключении питания используйте отдельные предохранители в разрыв цепи и экранированные провода. Проводку фиксируйте пластиковыми хомутами вдали от подвижных деталей рулевой колонки. Обязательная проверка: тестируйте работу всех датчиков до полной сборки панели – ошибка потребует повторного демонтажа.

Ревизия рулевой рейки с установкой усиленных наконечников

Ревизия рулевой рейки на ВАЗ-2110 начинается с демонтажа узла, тщательной очистки от грязи и оценки состояния основных компонентов. Проверяются целостность корпуса, износ зубчатой рейки и червячного вала, герметичность сальников, состояние пластиковых втулок и пыльников. Обязательно замеряются люфты в подшипниках и зацеплении – при превышении допустимых значений производится замена изношенных деталей или всего механизма.

Сборка сопровождается смазкой трущихся поверхностей специальными составами и точной регулировкой зазоров. Усиленные наконечники рулевых тяг отличаются от штатных усиленным корпусом, термообработанными шарнирами и плотными тефлоновыми вкладышами. Их установка выполняется с заменой стопорных пластин и контргаек, после чего проводится обязательная проверка углов установки колес.

Ключевые аспекты модернизации

• Подбор комплектующих: Используются наконечники с индексом усиления (например, усиленный шарнир от производителей SSS, TRW)
• Особенности монтажа: Требуется точная затяжка резьбовых соединений динамометрическим ключом (момент 35-40 Н·м)
• Контроль качества: Обязательная проверка на отсутствие люфтов после сборки и пробной обкатки

Важно: Установка усиленных наконечников без ревизии самой рейки не устранит стуки при сильном износе центральных элементов системы.

Схемы подключения противотуманок через реле управления

Основная задача реле в цепи противотуманных фар – разгрузить штатные выключатели и проводку от высоких токов нагрузки, передавая управление силовыми цепями через маломощный сигнал от кнопки в салоне. Принципиальная схема предусматривает подачу питания непосредственно от аккумулятора через силовой контакт реле к лампам фар, что гарантирует стабильное напряжение даже при длительной работе.

Стандартное подключение включает четыре ключевых компонента: источник питания (аккумулятор), предохранитель номиналом 15-20А, реле управления, и сам комплект противотуманных фар. Цепь управления реле замыкается через выключатель на приборной панели, который активируется только при включенном зажигании и габаритных огнях – это исключает случайное использование фар без необходимых условий безопасности.

Пошаговая реализация схемы

1. Подключите контакт 30 реле к плюсовой клемме АКБ через предохранитель соответствующего номинала
2. Соедините выходной контакт 87 реле напрямую с плюсовыми проводами обеих противотуманных фар
3. Объедините минусовые провода фар и подключите к кузову автомобиля (обязательная точка надёжного контакта)
4. Цепь управления: контакт 86 реле подключите к массе, а контакт 85 – к выходу штатного выключателя противотуманок
5. Питание выключателя заведите от цепи габаритных огней через предохранитель малого номинала (5А)

Важно использовать провода с сечением не менее 1.5 мм² для силовых линий и устанавливать термостойкую изоляцию вблизи двигателя. Проверьте отсутствие паразитных замыканий мультиметром перед финальным подключением к АКБ – это предотвратит выход из строя реле или предохранителей при первом включении.

Критические ошибки монтажа: подключение минуса фар через контакты реле (корректно только прямо на массу), использование штатной проводки без усиления сечения для силовых цепей, установка реле в зону прямого воздействия влаги или вибрации. При соблюдении схемы реле гарантированно увеличивает ресурс выключателя и предотвращает нагрев проводки.

Доработка воздушного фильтра нулевого сопротивления

Установка фильтра нулевого сопротивления (нулевика) вместо штатного элемента позволяет минимизировать аэродинамические потери при прохождении воздушного потока через систему впуска. Это достигается за счёт специальной пористой конструкции фильтрующего материала и пропитки, которая увеличивает пропускную способность без существенного снижения качества очистки. Основная цель модификации – увеличение объёмного КПД двигателя на высоких оборотах.

Фильтрующий элемент требует регулярного обслуживания: очистки специальным раствором и повторной пропитки масляным составом с периодичностью 5-7 тыс. км пробега. Игнорирование этого правила приводит к быстрому забиванию пор грязью и падению эффективности, а сухая езда без пропитки увеличивает риск попадания абразивных частиц в цилиндры. Важно учитывать, что заметный прирост мощности (1,5-3%) проявляется преимущественно в верхнем диапазоне оборотов.

Обязательные сопутствующие доработки

Для полноценной реализации потенциала нулевого фильтра требуется коррекция воздушной системы:

• Холодный воздухозаборник: Установка теплоизолированного канала для забора воздуха из-за предела подкапотного пространства, исключая смешивание с горячими потоками
• Доработка корпуса: Герметизация штатного корпуса фильтра или замена его на открытый вариант для обеспечения ламинарного потока

При установке на двигатели с контроллером стандарта Евро-2 или выше рекомендуется корректировка прошивки ЭБУ для компенсации изменений в характеристиках массового расхода воздуха. Без калибровки датчика ДМРВ возможны ошибки адаптации топливоподачи и кратковременное повышение расхода топлива.

Особенности установки кованых поршней на ВАЗ-2110

Кованые поршни отличаются повышенной механической прочностью и термостойкостью, что критично при форсировании двигателя под высокую степень сжатия или принудительную индукцию. Они позволяют безопасно работать на оборотах за 7000 об/мин и выдерживают детонационные нагрузки, губительные для штатных литых деталей. Подбор осуществляется по диаметру цилиндра и высоте компрессионного поршня, при этом всегда требуется индивидуальный расчёт камеры сгорания под выбранные компоненты.

Обязательный этап – гильзовка блока цилиндров или хонингование под зазор 0,05–0,07 мм между юбкой поршня и стенкой цилиндра, указанный производителем поковки. Неправильный тепловой зазор провоцирует задиры или разрушение. Смена поршневых колец идут в комплексе: используются усиленные маслосъёмные кольца и жаропрочные компрессионные, часто с напылением молибдена.

Ключевые требования при монтаже

• Обработка шатунов – фрезеровка посадочных мест под поршневой палец с контролем соосности.
• Балансировка коленвала – общая балансировка КШМ с новыми поршнями и шатунами для исключения вибраций.
• Калибровка масляного насоса – настройка производительности для стабильного давления в зоне повышенных нагрузок.

После сборки проводится ступенчатая обкатка: прогрев, циклы на малых оборотах без нагрузки, затем постепенное увеличение оборотов в течение 500–1000 км. Первая замена масла – сразу после обкатки для удаления продуктов приработки.

Интеграция камеры заднего вида в штатные зеркала

Интеграция камеры заднего вида в штатное зеркало ВАЗ-2110 требует замены стандартного зеркала на комбинированный модуль «зеркало-дисплей». Устройство должно точно соответствовать габаритам заводского крепления «ножка-шар», характерного для этой модели. Камеру с углом обзора 120-170° устанавливают в задний бампер, защитив герметиком от влаги и грязи.

Электропитание камеры подключают параллельно лампам заднего хода через реле, обеспечивая автоматическую активацию при включении передачи. Видеокабель протягивают по потолочному рукаву и боковым стойкам, избегая перегибов и контакта с подвижными элементами. Критично соблюдать полярность проводов при соединении с дисплеем минимум 4.3 дюйма, встроенным в зеркало.

1. Комплектующие:
• Готовый блок «зеркало-монитор» с разрешением 720p
• Камера с ИК-подсветкой для ночного видения
• Экранированный кабель RCA-HDMI длиной 7 м
• Автомобильное реле 12V
2. Прокладка кабеля:
1. Через резиновый гофр задней двери
2. По внутренней левой стойке крыши
3. За панелью обивки боковины потолка
3. Настройка: Центрирование изображения регулируется положением кронштейна камеры, исключая «мертвые зоны» до 20 см от бампера. Цветопередача корректируется через меню зеркала.

Перетяжка потолка алькантарой: этапы работы

Подготовьте комплект материалов: алькантара с запасом 0.5-1 метр, качественный аэрозольный клей (типа Super 77), картонные шаблоны для деталей, острый нож, пластиковый шпатель, текстильные клипсы, отвёртка и съёмник плафонов.

Демонтируйте потолочную панель, аккуратно снимая ручки, плафоны освещения и антенный усилитель. Полностью удалите старую обивку и слой поролона, затем обезжирьте поверхность растворителем для улучшения адгезии.

Последовательность перетяжки

1. Раскрой материала: разложите алькантару изнаночной стороной вверх, перенесите контуры деталей потолка по шаблонам с припуском 4-5 см на загибы.
2. Нанесение клея: равномерно распылите клей на потолочную панель и изнанку алькантары, выдержите 7-10 минут до подсыхания (когда поверхность станет матовой).
3. Фиксация полотна: начните приклеивание от центра к краям, разглаживая материал пластиковым шпателем круговыми движениями для удаления пузырей. Избегайте перетяжки – алькантара должна лечь без напряжения.
4. Обработка сложных зон: на углах и у отверстий сделайте радиальные надрезы, подогните припуски. Для жёстких изгибов прогрейте материал феном (60-70°C).
5. Финишная подрезка: после полного высыхания клея (2-3 часа) обрежьте излишки ножом вплотную к рёбрам панели.

Установите панель обратно, монтируя электрооборудование в обратном демонтажу порядке. Проверьте отсутствие провисаний – при необходимости обработайте проблемные участки термофеном с последующим приглаживанием.

Замена топливного насоса на производительный аналог

При установке форсированного двигателя или турбонаддува на ВАЗ-2110 штатный топливный насос не обеспечивает требуемую подачу горючего. Недостаточное давление в рампе приводит к обеднению смеси, детонации и снижению мощности. Производительный аналог устраняет эту проблему, гарантируя стабильное питание модернизированного силового агрегата даже на высоких оборотах.

Важно подбирать насос с характеристиками, точно соответствующими возросшим потребностям двигателя. Проверяйте производительность агрегата (рекомендуется 120-150 л/ч для атмосферных тюнинговых моторов), совместимость посадочных мест и электрических разъемов. Обязательное условие – модернизация топливопроводов и фильтров для исключения перегрузок системы.

Ключевые этапы замены

1. Подготовка (с демонтажем заднего сиденья): сброс давления в топливной системе через специальный клапан рампы, отключение АКБ
2. Демонтаж штатного насоса: снятие защитной крышки под сиденьем, отсоединение топливных шлангов и электрического коннектора
3. Установка нового модуля: замена уплотнительного кольца люка, бережная установка насоса в топливоприемник с фиксацией штатным прижимным кольцом
4. Тестирование: запуск двигателя, проверка давления в рампе (минимум 3,8 Бар), контроль отсутствия подтеканий топлива
