Модуль зажигания ВАЗ-2110 - ремонт и проверка своими силами

Статья обновлена: 18.08.2025

Модуль зажигания – критически важный компонент системы двигателя ВАЗ-2110. Его неисправность приводит к серьезным проблемам: троению мотора, потере мощности или полному отказу запуска.

Понимание принципов работы устройства и методов его проверки позволит автовладельцу оперативно выявить причину неполадки. Своевременная диагностика предотвратит более дорогостоящий ремонт и нештатные ситуации на дороге.

Самостоятельное тестирование модуля не требует сложного оборудования. Следуя четкому алгоритму действий, используя базовые инструменты и мультиметр, можно точно определить состояние узла и принять решение о его ремонте или замене.

Признаки неисправности модуля зажигания

Модуль зажигания напрямую влияет на стабильность работы двигателя. При его неисправности возникают характерные симптомы, связанные с нарушением искрообразования в цилиндрах.

Проблемы проявляются как на холостом ходу, так и под нагрузкой. Важно отличать их от признаков неисправности свечей, катушек или датчиков, но некоторые симптомы особенно показательны для модуля.

Типичные симптомы

Троение двигателя - пропуски воспламенения в одном или нескольких цилиндрах, сопровождающиеся вибрацией и подергиваниями.
Отказ пары цилиндров - одновременное прекращение работы цилиндров 1-4 или 2-3 (соответствует каналам модуля).
Затрудненный запуск - особенно в сырую погоду или при прогретом двигателе, требует многократных попыток прокрутки стартера.
Провалы мощности при разгоне - рывки и "зависание" оборотов при резком нажатии педали газа.
Самопроизвольная остановка двигателя - глохнет на холостом ходу или во время движения без предупреждения.
Рост расхода топлива - до 15-20% из-за неполного сгорания смеси в неработающих цилиндрах.
Загорание Check Engine с кодами ошибок:
- P0300 - множественные пропуски зажигания
- P0301, P0302, P0303, P0304 - пропуски в конкретных цилиндрах

Дополнительный признак	Диагностический нюанс
Потрескивание при работе	Слышно при открытом капоте - пробой высоковольтных выводов
Неустойчивые холостые обороты	Стрелка тахометра хаотично "плавает" в диапазоне 500-1000 об/мин

Инструменты для диагностики в домашних условиях

Для самостоятельной диагностики модуля зажигания ВАЗ-2110 потребуется минимальный набор инструментов, доступный большинству автовладельцев. Отсутствие профессионального оборудования компенсируется логическим анализом и методом исключения неисправностей.

Главное условие – соблюдение техники безопасности: отсоединение клеммы аккумулятора перед работами, защита от искрообразования и контроль нагрева элементов. Большинство проверок выполняется без демонтажа узла.

Базовый набор для проверки

Обязательные инструменты:

Мультиметр – измерение сопротивления катушек (норма: 0.5-1.0 Ом на первичной обмотке, 13-15 кОм на вторичной)
Контрольная лампа 12В – проверка наличия питания на разъёмах
Набор щупов – замер зазора между модулем и сердечником датчика положения коленвала (0.3-1.3 мм)

Дополнительные приспособления:

Диагностический сканер ELM327 с ПО (например, OpenDiag) – чтение ошибок Р0300, Р0351-Р0354
Запасные свечи зажигания – для теста искрообразования «на массу»
Медный провод 1.5 мм² – создание удлинителей для измерения напряжения на колодке при работающем двигателе

Параметр проверки	Инструмент	Эталонное значение
Напряжение питания	Мультиметр	12В на контакте 15 разъёма
Исправность катушек	Запасные свечи	Устойчивая искра синего цвета
Целостность проводов ДПКВ	Мультиметр (режим прозвонки)	Сопротивление ~0 Ом

Важно: При замене модуля используйте термопасту КПТ-8 для улучшения теплоотвода. Утеря теплового контакта – частая причина перегрева и повторных поломок.

Проверка питающего напряжения на разъеме модуля

Подготовьте мультиметр в режиме измерения постоянного напряжения (диапазон 0-20V) и тонкую иглу или булавку. Запустите двигатель и дайте ему поработать на холостых оборотах, либо включите зажигание без запуска мотора при необходимости проверки начального напряжения. Убедитесь в свободном доступе к разъему модуля зажигания.

Аккуратно отсоедините колодку проводов от модуля, сохраняя контакты в чистоте. Найдите в разъеме следующие цепи: центральный толстый провод (красно-коричневый) – +12V от АКБ, тонкий красно-черный провод – управление +12V от замка зажигания, черный провод с белой полосой – масса. Не допускайте замыкания контактов во время измерений.

Последовательность замеров

Питание АКБ (+12В): Вставьте щуп мультиметра в гнездо красно-коричневого провода, второй щуп подключите к кузову авто. Норма: 11.5-13.5V при работающем двигателе.
Управляющее напряжение: Измерьте напряжение на красно-черном проводе относительно массы. Должно показывать 12V при включенном зажигании.
Проверка массы: Замерьте сопротивление между черно-белым проводом и кузовом авто (при выключенном зажигании). Норма: 0-0.5 Ом.

При отклонениях в измерениях:

Нет напряжения АКБ – проверьте цепь от аккумулятора через предохранитель F16 (15А) до разъема.
Отсутствует +12V от замка – диагностируйте реле зажигания, контакты замка, предохранитель F3 (15А).
Плохая масса – зачистите точки крепления модуля к кузову и контакты в разъеме.

Как прозвонить проводку цепи управления модулем зажигания ВАЗ-2110

Отсоедините разъём модуля зажигания и колодку контроллера ЭСУД (ЭБУ). Проверьте целостность проводов между контактами разъёма модуля и соответствующими пинами ЭБУ. Для этого используйте мультиметр в режиме прозвонки (Ω). Один щуп приложите к контакту модуля, второй – к указанному в схеме контакту блока управления.

Обратите внимание на отсутствие короткого замыкания между соседними проводами. При прозвонке покачивайте жгуты – это поможет выявить переломы жил. Фиксируйте показания мультиметра: сопротивление исправного провода не должно превышать 2-3 Ом. Бесконечное сопротивление указывает на обрыв.

Порядок проверки контактов

Контакт 1a разъёма модуля → контакт 71 ЭБУ (управление 1-4 цилиндрами)
Контакт 1b разъёма модуля → контакт 78 ЭБУ (управление 2-3 цилиндрами)

Контакты модуля	Контакты ЭБУ	Назначение
1a	71	Импульс на катушку 1-4
1b	78	Импульс на катушку 2-3

Дополнительно проверьте цепь массы: контакты 4a и 4b разъёма модуля должны иметь сопротивление близкое к нулю при подключении щупов к кузову авто. Если обнаружены неисправности:

При обрыве – ищите повреждение жгута или окисление в колодках
При КЗ – изолируйте перетёртые провода

Измерение сопротивления высоковольтных катушек

Для диагностики обмоток катушки потребуется мультиметр, переведенный в режим омметра. Предварительно отсоедините электрический разъем и высоковольтные провода от катушки зажигания. Очистите контакты от грязи и окислов для точности измерений.

Проверка выполняется в два этапа: измерение сопротивления первичной и вторичной обмоток. Убедитесь, что мультиметр показывает корректные значения в выбранном диапазоне (Ω или kΩ).

Порядок измерений

Проверка первичной обмотки:

Установите щупы мультиметра на центральный контакт и боковой вывод разъема катушки (контакты "1" и "3" на большинстве моделей ВАЗ-2110).
Нормальное сопротивление: 0.4–0.8 Ом. Отклонение указывает на обрыв или межвитковое замыкание.

Проверка вторичной обмотки:

Переключите мультиметр в режим килоом (kΩ).
Установите один щуп на центральный высоковольтный вывод катушки, второй – на контакт "1" разъема питания.
Нормальное сопротивление: 5.0–6.5 кОм. Значение вне диапазона требует замены катушки.

Тип обмотки	Точки измерения	Норма (ВАЗ-2110)
Первичная	Контакт "1" и "3" разъема	0.4–0.8 Ом
Вторичная	Центральный ВВ-вывод и контакт "1"	5.0–6.5 кОм

Важно: При несоответствии норме хотя бы одной обмотки катушка подлежит замене. Параллельно проверьте состояние высоковольтных проводов – их сопротивление должно составлять 3.5–10 кОм на длине 50 см.

Тестирование изоляции проводов на корпус

Проверка целостности изоляции высоковольтных проводов критична для корректной работы модуля зажигания. Пробой на "массу" вызывает утечку тока, снижение искрообразования и пропуски зажигания.

Для диагностики потребуется мультиметр в режиме мегаомметра (замер сопротивления). Убедитесь, что зажигание выключено, а клемма АКБ отсоединена. Отсоедините колодку проводов от модуля зажигания.

Порядок выполнения замеров

Установите мультиметр на предел 20 МОм. Один щуп зафиксируйте на чистом участке металлического кузова (надежный контакт с "массой"). Вторым щупом последовательно касайтесь каждого контакта в колодке проводов.

Интерпретация показаний:

Исправная изоляция: Сопротивление → ∞ (бесконечность) или значения выше 20 МОм
Пробой изоляции: Показания ниже 0.5 МОм (500 кОм)
Пограничное состояние: 0.5-10 МОм (требует внимания)

Важные нюансы:

Проверяйте провода в местах перегибов у разъёма модуля
Осмотрите трассу проводки на предмет перетирания о металл
При обнаружении пробоя замените поврежденный провод целиком

После ремонта повторите замеры. Убедитесь, что сопротивление между каждым проводником и кузовом соответствует норме. Это исключит паразитные утечки тока при работе системы зажигания.

Проверка искрообразования с помощью тестера

Отсоедините высоковольтный провод от свечи зажигания первого цилиндра и подключите к нему тестер искрообразования. Надежно зафиксируйте корпус тестера на "массе" двигателя – чистой металлической поверхности без краски и коррозии. Попросите помощника прокрутить стартером коленчатый вал двигателя в течение 5-10 секунд.

Наблюдайте за разрядником тестера в процессе прокрутки. Четкая, яркая искра синего или фиолетового цвета между электродами разрядника с характерным треском свидетельствует об исправности модуля зажигания и цепи высокого напряжения. Отсутствие искры, слабая искра красного или желтого цвета, либо ее появление с пропусками указывает на неисправность.

Интерпретация результатов и дальнейшие действия

Искра есть и стабильна:

Неисправность, вероятно, кроется в системе топливоподачи, датчиках ЭСУД (ДПКВ, ДМРВ и др.), механике двигателя или самих свечах зажигания.
Проверьте работоспособность свечи зажигания 1-го цилиндра, ее состояние и зазор.

Искры нет или она нестабильна:

Проверьте питание модуля зажигания:
- Включите зажигание.
- Измерьте мультиметром напряжение между контактом "А" колодки жгута проводов модуля (обычно толстый провод красного или красно-черного цвета) и "массой". Должно быть +12В.
Проверьте цепь управления:
- Измерьте напряжение на контактах управления (обычно тонкие провода) колодки жгута при прокрутке стартером. Напряжение должно импульсно меняться между ~0В и +12В.
- Проверьте целостность этих проводов и их соединение с ЭБУ.
Проверьте "массу" модуля:
- Обесточьте цепь (снимите клемму "минус" с АКБ).
- Прозвоните мультиметром в режиме проверки сопротивления между корпусом модуля и "массой" двигателя. Сопротивление должно быть близко к 0 Ом.

Если питание, управление и "масса" в норме, а искры нет: Модуль зажигания неисправен и подлежит замене. Перед установкой нового модуля очистите контакты колодки жгута проводов от окислов.

Диагностика по кодам ошибок ЭБУ сканером OBD-II

Сканер OBD-II предоставляет точные данные о неисправностях системы зажигания ВАЗ-2110, считывая коды ошибок из памяти электронного блока управления. Этот метод исключает субъективную оценку работы двигателя и позволяет быстро определить проблемный узел: катушки, свечи, провода или сам модуль зажигания.

Для диагностики подключите сканер к 16-контактному разъёму под панелью приборов (со стороны водителя), включите зажигание и запустите программу на устройстве. После считывания кодов ошибок (DTC) расшифруйте их, используя мануал сканера или онлайн-базы данных для автомобилей LADA.

Типовые ошибки модуля зажигания

Код ошибки	Описание	Возможная причина
P0300	Множественные пропуски воспламенения	Неисправность модуля зажигания, обрыв ВВ-проводов
P0301-P0304	Пропуски зажигания в конкретном цилиндре (1-4)	Пробитая свеча, повреждённый ВВ-провод, утечка в камере сгорания
P0350	Обрыв цепи управления катушкой	Проблемы проводки к модулю, окисление контактов
P0351/P0352	Неисправность цепи катушки (A/B)	Выход из строя секции модуля для 1-4 или 2-3 цилиндров

После устранения неполадок сотрите ошибки через меню сканера. Проведите тестовую поездку: если код появляется повторно, выполните детальную проверку компонентов. Важно: ошибки типа P0170-P0172 (бедная/богатая смесь) могут косвенно указывать на проблемы зажигания.

Сравнение параметров работы цилиндров осциллографом

Мотор-тестер или осциллограф с токовыми клещами позволяет визуализировать процесс горения в каждом цилиндре через анализ вторичной цепи зажигания. Сравнение формы и амплитуды импульсов между цилиндрами выявляет аномалии в работе системы зажигания или смесеобразования.

При диагностике ВАЗ-2110 используется режим "Наложение форм" (Overlay), где кривые напряжения всех цилиндров выводятся на экран синхронно. Ключевые параметры для сравнения: высота пика горения (длительность искры), уровень напряжения пробоя, форма плато горения и амплитуда колебаний в зоне сгорания.

Критерии оценки осциллограмм

При анализе обращайте внимание на следующие отклонения:

Разница в напряжении пробоя: Превышение 3-4 кВ между цилиндрами указывает на проблемы высоковольтных проводов или свечных зазоров.
Вариации высоты пика горения: Отклонение > 25% свидетельствует о неравномерности искрового разряда (износ катушки, неисправность свечи).
Искажение плато сгорания: "Провалы" или "пики" на этом участке – признак бедной/богатой смеси или пропусков воспламенения.

Параметр	Норма	Отклонение	Возможная причина
Напряжение пробоя	7-12 кВ	>15 кВ	Увеличенный зазор свечи, обрыв ВВ-провода
Длительность горения	1.5-2.2 мс	<0.8 мс	Загрязнение свечи, слабая искра
Форма плато	Прямая линия	Волны/провалы	Низкая компрессия, ошибки топливоподачи

Порядок действий при обнаружении отклонений:

Переставьте свечу проблемного цилиндра в другой – если аномалия переместилась, замените свечу.
Поменяйте местами ВВ-провода – дефект на другом цилиндре укажет на пробой провода.
Проверьте компрессию в цилиндрах при расхождении форм плато сгорания.

Важно: Диагностику проводят на прогретом двигателе (80-90°C) при отключенных потребителях энергии (фары, кондиционер). Для точного сравнения установите одинаковый масштаб осциллограмм всех цилиндров.

Определение пробоя на массу визуальным методом

Для выявления пробоя на массу модуля зажигания ВАЗ-2110 потребуется темное помещение (гараж или ночное время суток). Запустите двигатель и откройте капот, чтобы обеспечить доступ к модулю зажигания и высоковольтным проводам. Визуальный осмотр проводят при работающем моторе, соблюдая осторожность вблизи движущихся деталей.

Внимательно наблюдайте за модулем зажигания и проводами в течение 2-3 минут. В условиях слабой освещенности ищите голубовато-фиолетовые искры или светящиеся дорожки на пластиковом корпусе модуля либо его металлическом кронштейне. Особенно тщательно проверяйте места прилегания модуля к кузову автомобиля и участки возле крепежных болтов.

Ключевые признаки пробоя

Трещины или сколы на корпусе модуля (особенно в зоне контакта с кузовом)
Характерное потрескивание при работе двигателя
Мигающие искровые разряды между корпусом модуля и кузовом автомобиля
Следы копоти или оплавления на поверхности модуля

Для точной локализации проблемы используйте распыление воды из пульверизатора на подозрительные участки (только на холодный двигатель!). Вода усилит проводимость, сделав пробой более заметным – искры станут ярче и продолжительнее. Не допускайте попадания воды на электрические разъемы!

Демонтаж модуля зажигания с двигателя

Перед началом работ убедитесь в наличии необходимых инструментов: ключ на "13" с удлинителем, крестовая отвертка, ветошь для очистки посадочного места. Обязательно отсоедините минусовую клемму аккумулятора для предотвращения короткого замыкания и сброса ошибок ЭБУ.

Модуль зажигания расположен в задней части двигателя под воздушным фильтром. Обратите внимание на маркировку проводов перед отсоединением – ошибка при подключении приведет к нарушению порядка работы цилиндров.

Пошаговая процедура снятия

Демонтаж воздушного патрубка:

Ослабьте хомуты крестовой отверткой, снимите гофру между воздушным фильтром и дроссельным узлом. Отложите в сторону.
Отключение электрических разъемов:

Нажмите на фиксатор колодки проводов, отсоедините главный разъем модуля. Аккуратно снимите высоковольтные провода, запоминая их расположение по схеме:
- 1-й цилиндр (крайний левый провод)
- 2-й цилиндр
- 3-й цилиндр
- 4-й цилиндр (крайний правый)
Откручивание крепежных гаек:

Используя ключ на "13" с удлинителем, выверните две крепежные гайки (расположены по бокам корпуса). Гайки могут упасть в подкапотное пространство – используйте магнитный съемник или ветошь для страховки.
Извлечение модуля:

Потяните модуль вверх, одновременно раскачивая из стороны в сторону. Не прилагайте чрезмерных усилий – прикипевшие шпильки требуют обработки WD-40. Очистите посадочную площадку от грязи металлической щеткой.

Элемент	Тип крепления	Особенности
Высоковольтные провода	Пружинные колпачки	Запрещено тянуть за провод – только за колпачок
Крепежные шпильки	М8 с резьбой	Длина 25 мм, подвержены коррозии
Разъем ЭБУ	PLUG 4-pin	Фиксатор сдвигается в сторону знака "+"

Зачистка контактов после механического повреждения

Механическое воздействие на контакты модуля зажигания (удары, вибрация, неаккуратное обращение) часто приводит к деформации токоведущих элементов, нарушению целостности пайки или появлению микротрещин. Это вызывает нарушение электрического соединения, что проявляется в виде перебоев искрообразования, пропусков зажигания или полного отказа одного или нескольких цилиндров.

Визуальный осмотр поврежденного контакта – первый шаг диагностики. Необходимо тщательно проверить посадочные гнезда разъемов модуля на колодке проводов и ответные контакты на самом модуле. Ищите явные признаки: погнутые или вдавленные штырьки, трещины в пластиковом основании вокруг контактов, следы коррозии или окисления (белесый или зеленоватый налет), а также разбитые или разошедшиеся лепестки контактных пластин внутри разъема.

Этапы восстановления контактов

Демонтаж: Отсоедините разъем от модуля зажигания. При необходимости снимите сам модуль с автомобиля для удобства работы.
Очистка: Удалите видимую грязь и окислы с контактных поверхностей штырьков модуля и лепестков колодки проводов. Используйте:
- Чистую ветошь, смоченную в очистителе электронных контактов (спецспрей) или изопропиловом спирте.
- Мягкую ластиковую стирательную резинку (аккуратно потрите контакты).
- Не используйте наждачную бумагу или абразивные материалы – они повредят защитное покрытие!
Правка геометрии:
- Штырьки модуля: Если штырек погнут, осторожно выпрямите его с помощью тонких плоскогубцев или пинцета. Действуйте предельно аккуратно, чтобы не отломить контакт.
- Лепестки колодки: Осмотрите лепестки (ламели) внутри пластикового разъема колодки проводов. Если они разошлись или потеряли упругость, аккуратно подожмите их тонкой отверткой или шилом, чтобы обеспечить плотный охват штырька модуля.
Проверка пайки (для модуля): Внимательно осмотрите место пайки контактных штырьков к плате внутри корпуса модуля (если корпус разборный или есть визуальный доступ). Ищите микротрещины или отколотые участки припоя. При обнаружении требуется аккуратная перепайка с использованием флюса и оловянно-свинцового припоя.
Окончательная очистка и защита: Повторно протрите контакты очистителем. Для дополнительной защиты от окисления можно тонким слоем нанести специальную токопроводящую контактную смазку на штырьки и/или лепестки.
Проверка: Надежно подсоедините разъем к модулю. Установите модуль на место (если снимали) и проверьте работу двигателя. Отсутствие прежних симптомов подтвердит успешность ремонта.

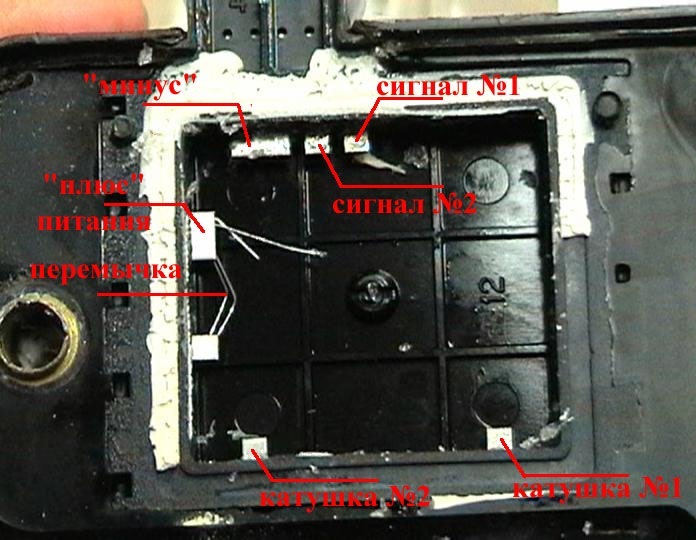

Сборка разобранного модуля зажигания ВАЗ-2110

После замены неисправных компонентов или устранения повреждений приступайте к аккуратной сборке корпуса модуля зажигания. Убедитесь, что все внутренние элементы установлены в штатные посадочные места без перекосов, а провода катушек и коммутатора уложены без натяжения.

Плотно совмести половинки пластикового корпуса, контролируя отсутствие пережатия проводки. Восстановите заводскую герметизацию: нанесите термостойкий силиконовый герметик (например, ABRO) на стыковочные поверхности обеих половинок корпуса непрерывным слоем толщиной 1-2 мм.

Этапы фиксации корпуса

Сожмите половинки корпуса руками до появления герметика в зазоре по всему периметру
Зафиксируйте модуль струбцинами или грузом (3-5 кг) на ровной поверхности
Удалите излишки герметика ветошью, смоченной в бензине "Калоша"
Выдержите сборку при комнатной температуре 24 часа до полной полимеризации

Критические моменты контроля:

Отсутствие замыкания высоковольтных выводов на корпус
Целостность экранирующей оплетки проводов
Надежность контактов разъема питания

Элемент	Момент затяжки (Н·м)	Контроль
Болты крепления кронштейна	8-12	Динамическим ключом
Высоковольтные колпачки	До упора	Визуально + тест на отрыв

Перед установкой на двигатель проверьте сопротивление катушек мультиметром: первичные обмотки должны показывать 0.5-0.7 Ом, вторичные – 5.5-6.5 кОм. Убедитесь в отсутствии утечек на "массу" при напряжении 15 кВ с помощью мегомметра.

Замена отработавшей высоковольтной катушки

Неисправность катушки зажигания проявляется троением двигателя, пропусками воспламенения, резким падением мощности и ошибками P0300-P0304. Перед заменой убедитесь в отсутствии повреждений высоковольтных проводов и свечей зажигания – эти элементы часто выходят из строя одновременно.

Для работы потребуется новый модуль зажигания (артикул 8352.12, 3012.3705 или аналог), ключ на 13 мм, крестовая отвертка и ветошь. Катушка расположена между клапанной крышкой и воздушным фильтром, доступ осложнен шлангами и разъемами – действуйте аккуратно.

Пошаговая процедура замены

Сбросьте минусовую клемму аккумулятора для обесточивания системы
Отсоедините колодку жгута проводов:
- Нажмите на фиксатор разъема
- Потяните корпус колодки на себя
Снимите высоковольтные провода:
- Запомните порядок подключения (маркировка 1-4 цилиндры)
- Берите за колпачок, не дергайте за провод
Выкрутите три гайки крепления модуля ключом на 13 мм
Аккуратно извлеките катушку, очистите посадочное место от грязи ветошью
Установите новую катушку, затяните гайки моментом 8-10 Н∙м

Перед подключением проводов обязательно протрите контакты от консервационной смазки. Подсоедините высоковольтные провода в соответствии с нумерацией цилиндров: первый цилиндр – ближе к ремню ГРМ, четвертый – к коробке передач. После подключения АКБ запустите двигатель – устойчивые обороты без детонации подтверждают успешность замены.

Паяльные работы при восстановлении платы

Перед началом пайки тщательно очистите плату от загрязнений и остатков старого припоя. Используйте изопропиловый спирт и мягкую кисть для удаления пыли, а оплётку или оловоотсос – для ликвидации излишков припоя на контактных площадках. Обязательно зафиксируйте плату в держателе типа "третья рука" для предотвращения смещений во время работы.

Проверьте целостность токопроводящих дорожек под увеличительным стеклом. Обрывенные участки восстановите монтажным проводом в лаковой изоляции, припаяв его концы к соседним неповреждённым площадкам. Нагретые элементы (транзисторы, диоды) обязательно заменяйте на новые – перегрев кристалла при пайке ведёт к скрытым дефектам.

Ключевые этапы пайки

Подготовка компонентов:
- Залудите выводы новых деталей
- Обрежьте излишки длины выводов до установки
Технология пайки:
- Настройте паяльник на 250-300°C
- Касайтесь жалом одновременно вывода и площадки
- Подавайте припой не на жало, а в зону контакта
Контроль качества:
- Соединение должно иметь гладкую поверхность
- Исключите шарики припоя и "сопли"
- Проверьте отсутствие перемычек между дорожками

Особое внимание уделите SMD-компонентам. Для их демонтажа используйте термофен с соплом 2-3 мм, установив температуру 350°C. При монтаже новых элементов нанесите паяльную пасту через трафарет, прогревайте зону до равномерного расплавления. Для микросхем в корпусе SOIC применяйте технику "волной" – пропаивайте контакты поочерёдно с добавлением флюса.

Ошибка	Последствие	Профилактика
Перегрев паяльником	Отслаивание дорожек	Пайка ≤ 3 сек на точку
Кислотный флюс	Коррозия платы	Только нейтральные флюсы
Холодная пайка	Ненадёжный контакт	Контроль температуры жала

После завершения работ промойте плату щёткой, смоченной в спирте, для удаления остатков флюса. Проверьте мультиметром отсутствие КЗ между питающими линиями и корректность сопротивления на восстановленных участках. Перед установкой модуля в авто выполните тестовый запуск системы на стенде.

Нанесение термопасты перед установкой

Качественное нанесение термопасты критически важно для эффективного отвода тепла от модуля зажигания ВАЗ-2110. Без термоинтерфейса между корпусом модуля и кузовом автомобиля образуется воздушная прослойка, резко снижающая теплопередачу. Это приводит к перегреву электронных компонентов и преждевременному выходу узла из строя.

Перед нанесением состава тщательно обезжирьте контактные поверхности. Используйте очиститель контактов или спирт для удаления старой пасты, грязи и масляных следов с металлической площадки на кузове и нижней плоскости модуля. Убедитесь в отсутствии механических повреждений и коррозии – неровности нарушают тепловой контакт.

Технология нанесения

Выдавите небольшое количество термопасты (размером с горошину) точно в центр посадочной площадки модуля. Не размазывайте состав! Установка модуля под крепежные болты обеспечит равномерное распределение слоя под давлением. Оптимальная толщина после притяжки – 0.2-0.5 мм.

Типичные ошибки:

Избыток пасты – выдавливание за края модуля создает грязь и ухудшает теплопроводность
Ручное распределение шпателем – приводит к неравномерности слоя и воздушным пузырям
Использование токопроводящих составов – риск короткого замыкания контактов

Параметр	Рекомендация
Тип пасты	Нейтральная керамическая (пример: КПТ-8)
Объем нанесения	0.3-0.5 мл (шарик Ø4-5 мм)
Замена интервал	При каждом снятии модуля

После монтажа сразу удалите излишки пасты, выступившие по периметру. Контролируйте момент затяжки болтов крепления (8-12 Н∙м) – перетяжка деформирует корпус модуля. Правильное нанесение термоинтерфейса снижает рабочую температуру узла на 15-25%, существенно продлевая ресурс.

Особенности монтажа новой термоизоляции

Термоизоляция модуля зажигания защищает электронные компоненты от перегрева двигателя, критически влияя на стабильность искрообразования. Повреждённый или утративший свойства изолятор требует немедленной замены во избежание сбоев в работе системы зажигания. Качество монтажа напрямую определяет эффективность теплозащиты и долговечность модуля.

Перед установкой новой термозащиты тщательно очистите посадочную площадку на блоке цилиндров от остатков старого материала, масла и грязи. Используйте металлическую щётку и обезжириватель (бензин, спирт), так как адгезия изолятора возможна только к идеально чистой поверхности. Убедитесь в отсутствии задиров или коррозии, которые могут нарушить плотность прилегания.

Порядок установки и ключевые требования

Нанесите на тыльную сторону термоизоляционной прокладки термостойкий герметик (например, ABRO GP-660). Распределяйте состав тонким равномерным слоем, избегая излишков в области монтажных отверстий. Совместите отверстия прокладки со шпильками на блоке цилиндров и плотно прижмите.

Установите модуль зажигания поверх прокладки, совместив крепёжные отверстия.
Затяните гайки крест-накрест динамометрическим ключом с усилием 12–15 Н·м. Перетяжка деформирует корпус модуля, недотяжка вызовет перегрев.
Убедитесь, что термоизолятор не перекрывает вентиляционные каналы блока и не контактирует с подвижными элементами ГРМ.

Контроль качества монтажа:

Проверьте отсутствие зазоров между модулем, изолятором и блоком.
Удалите выступившие излишки герметика салфеткой.
После запуска двигателя убедитесь в отсутствии посторонних запахов (признак оплавления).

Правильная установка модуля зажигания на двигатель ВАЗ-2110

Перед монтажом нового или проверенного модуля тщательно очистите посадочную поверхность на двигателе от грязи, масла и окислов металла. Убедитесь в отсутствии механических повреждений на корпусе модуля и контактах колодки жгута проводов.

Нанесите тонкий слой термопроводящей пасты (КПТ-8 или аналог) на тыльную сторону модуля, где расположен металлический теплоотвод. Это критически важно для эффективного охлаждения детали в процессе работы двигателя.

Последовательность монтажа

Совместите монтажные отверстия модуля со шпильками на блоке двигателя
Наденьте модуль на шпильки, избегая перекоса корпуса
Зафиксируйте деталь гайками с шайбами, затягивая их крест-накрест с моментом 8-12 Н·м
Подключите колодку жгута проводов до характерного щелчка фиксатора

Контрольные операции после установки:

Проверьте надежность фиксации разъёма
Убедитесь в отсутствии перегибов и касания высоковольтных проводов к подвижным деталям
Запустите двигатель и проверьте отсутствие пропусков зажигания на всех режимах работы

Оптимальный момент затяжки крепежных болтов

Правильный момент затяжки болтов, фиксирующих модуль зажигания на двигателе ВАЗ-2110, критически важен для его долговечности и корректной работы. Недостаточное усилие приводит к вибрации и нарушению контакта с поверхностью головки блока цилиндров, что вызывает перегрев и сбои в искрообразовании.

Чрезмерная затяжка, в свою очередь, грозит деформацией корпуса модуля, повреждением внутренних электронных компонентов или срывом резьбы в алюминиевом ГБЦ. Это потребует сложного ремонта с заменой модуля или восстановлением резьбовых отверстий.

Подключение разъемов согласно схеме

Правильная коммутация разъемов модуля зажигания критична для синхронной работы цилиндров. Ошибка подключения провоцирует сбои в искрообразовании, троение двигателя или полный отказ системы зажигания. Используйте только актуальную схему для вашей модификации ВАЗ-2110, учитывая год выпуска и тип ЭБУ.

Перед подключением обесточьте бортовую сеть, сняв клемму с АКБ. Визуально проверьте целостность колодок, отсутствие коррозии на контактах и следов оплавления изоляции. Подготовьте мультиметр для прозвонки цепей при необходимости.

Распиновка основного разъема

Контакт	Назначение	Цвет провода
1	+12V (питание от реле зажигания)	Красный
2	Управление катушкой 1-4 цилиндров	Коричневый
3	Управление катушкой 2-3 цилиндров	Синий

Порядок подключения:

Совместите ключ-паз на колодке с направляющими модуля
Убедитесь в совпадении цветовой маркировки проводов
Наденьте разъем до характерного щелчка фиксатора
Проверьте надежность крепления пластиковой защелки

Критические моменты:

Перепутанные контакты 2 и 3 вызывают перебои в работе 2-3 цилиндров
Неплотная посадка разъема приводит к нагреву и оплавлению контактов
Проверяйте целостность проводов на участке между ЭБУ и модулем

После подключения запустите двигатель и проверьте отсутствие ошибок P0350-P0370 через диагностический разъем OBD-II. Контролируйте равномерность работы на всех режимах холостого хода.

Тестовый запуск двигателя после ремонта

Перед первым пуском после ремонта или замены модуля зажигания тщательно проверьте надежность и правильность всех подключений. Убедитесь, что высоковольтные провода установлены на соответствующие выводы модуля в строгом соответствии с порядком работы цилиндров (1-3-4-2 для ВАЗ-2110), а разъемы датчиков (ДПКВ, ДПРВ) и питания модуля зафиксированы до щелчка. Проверьте целостность проводов и отсутствие их контакта с горячими или движущимися деталями.

Убедитесь, что аккумуляторная батарея полностью заряжена. Откройте капот для возможности быстрого доступа и визуального контроля во время запуска. При первом запуске желательно присутствие помощника, который будет наблюдать за двигателем и моторным отсеком, пока вы крутите стартер. Не переусердствуйте со стартером: если двигатель не запустился после 3-4 попыток по 5-7 секунд, сделайте паузу для анализа причин.

Диагностика работы двигателя после запуска

После успешного запуска двигателя внимательно оцените его работу на холостом ходу в течение 1-2 минут:

Устойчивость холостого хода: Обороты должны быть стабильными (около 800-900 об/мин), без "плавания".
Отсутствие вибраций и посторонних звуков: Двигатель должен работать ровно, без тряски ("троения"), пропусков зажигания ("чихания"), хлопков или стуков.
Реакция на педаль газа: Плавно увеличивайте обороты. Двигатель должен мгновенно и без провалов откликаться на нажатие педали акселератора.

Проведите кратковременную поездку (если это безопасно) или проверку под нагрузкой на месте (натянуть ручник, выжать сцепление, включить передачу и плавно отпускать сцепление, слегка добавляя газ - только при наличии помощника и надежно зафиксированных колесах!), обращая внимание на:

Отсутствие рывков и провалов при разгоне.
Отсутствие потери мощности на средних и высоких оборотах.
Стабильность работы во всех режимах.

Важно: Если после ремонта/замены модуля зажигания проблемы (троение, пропуски зажигания, неустойчивый холостой ход) сохраняются или появились новые, немедленно заглушите двигатель. Проведите повторную диагностику, уделив особое внимание:

Правильности подключения высоковольтных проводов к модулю и свечам.
Целостности и сопротивлению самих высоковольтных проводов.
Состоянию свечей зажигания.
Надежности контактов разъема модуля зажигания и датчиков (ДПКВ, ДПРВ).
Качеству "массы" (контакта с кузовом) модуля зажигания.

Проверьте наличие искры на всех свечах с помощью искрового тестера. Отсутствие искры на одном или нескольких цилиндрах четко указывает на проблему в цепи зажигания (провода, модуль, реже - ЭБУ).

Контроль работоспособности на холостом ходу

Запустите двигатель и дайте ему прогреться до рабочей температуры (80-90°C). Убедитесь, что все энергопотребители (фары, кондиционер, печка) выключены. Коробка передач должна находиться в нейтральном положении.

Проверьте стабильность оборотов холостого хода по тахометру: норма для ВАЗ-2110 составляет 750-800 об/мин. Прислушайтесь к звуку работы двигателя – не должно быть пропусков зажигания ("троения"), рывков или плавающих оборотов.

Диагностика системы зажигания на холостом ходу

Последовательность действий:

Откройте капот и визуально осмотрите модуль зажигания на предмет:
- Трещин или следов пробоя на корпусе
- Окисления/нагара на контактах колодки проводов
- Нарушения целостности высоковольтных проводов
Поочередно отсоединяйте высоковольтные провода от свечей с помощью изолированных плоскогубцев:
- При отключении исправной катушки обороты снизятся и двигатель начнет "троить"
- Отсутствие реакции при снятии провода указывает на неработающую катушку или свечу
Проверьте цвет нагара на свечах зажигания после теста:

Норма Светло-коричневый или серый налет

Неисправность Черная сажа, масляные пятна, белый налет

Важно: При снятии высоковольтных проводов держитесь только за резиновый колпачок! Случайное прикосновение к токопроводящим элементам может вызвать удар током.

Проверка бортовой системы диагностики после вмешательства

После замены модуля зажигания или других ремонтных работ критически важно проверить бортовую систему диагностики. Это позволяет убедиться в отсутствии скрытых неисправностей и корректной работе всех датчиков, связанных с системой зажигания. Игнорирование этого этапа может привести к повторному выходу узла из строя или некорректной работе двигателя.

Подключите диагностический сканер к разъёму OBD-II (расположен под панелью приборов со стороны водителя). Включите зажигание, активируйте оборудование и считайте коды ошибок из памяти ЭБУ. Обратите особое внимание на ошибки, связанные с цилиндрами и цепями зажигания, даже если двигатель запускается без проблем.

Алгоритм анализа и устранения ошибок

Фиксация текущих кодов: Запишите все сохранённые ошибки, включая исторические (pending codes).
Расшифровка кодов: Сверьтесь с мануалом сканера или справочником кодов. Критичные для модуля зажигания:
- P0351-P0354 – Обрыв/КЗ в цепи катушки цилиндров 1-4
- P0300 – Множественные пропуски воспламенения
- P0301-P0304 – Пропуски в конкретном цилиндре
Очистка памяти ЭБУ: Удалите все ошибки через функцию сканера «Clear DTC».
Контрольный запуск: Заведите двигатель, дайте поработать 3-5 минут на разных оборотах.
Повторное сканирование: Проверьте, возвращаются ли ошибки. Отсутствие кодов подтверждает успешность ремонта.

Тип ошибки	Возможная причина	Действия
P0351-P0354	Плохой контакт в разъёме модуля, обрыв проводов	Прозвонить цепи, зачистить контакты
P0300	Неправильный зазор свечей, подсос воздуха	Проверить герметичность впуска, зазор свечей
P0301-P0304	Неисправная свеча, бронепровод	Заменить комплект свечей/проводов

Если ошибки сохраняются после очистки, выполните проверку в реальном времени: отследите параметры «Пропуски воспламенения» (Misfire Count) и «Состояние системы зажигания» (Ignition Status) в движении. Нестабильные показатели укажут на скрытые проблемы – например, трещину в катушке или перегрев модуля.

Список источников

При подготовке материалов использовались специализированные технические руководства и практические пособия по ремонту отечественных автомобилей. Основное внимание уделялось официальной документации и проверенным методикам диагностики электрооборудования.

Ниже представлены ключевые источники, содержащие схемы подключения, параметры сопротивлений обмоток, алгоритмы поиска неисправностей и спецификации деталей. Все материалы ориентированы на самостоятельное выполнение работ без применения профессионального оборудования.

Техническая литература и руководства

Официальное руководство по ремонту ВАЗ-2110 (издательство "Легион-Автодата")
Практическое пособие "Электрооборудование автомобилей ВАЗ" (А.П. Пехальский)
Сборник схем электронных систем зажигания (В.Я. Прозоров)

Производители автокомпонентов: Технические бюллетени Bosch и SOATE по модулям зажигания
Эксплуатационная документация: Инструкция по диагностике систем управления двигателем (АВТОВАЗ)
Справочник "Неисправности инжекторных двигателей" (С.В. Савосин)

Параметр	Значение/Описание
Момент затяжки	7.4 - 9.1 Н·м (рекомендуется 8.5 Н·м)
Инструмент	Динамометрический ключ
Схема затяжки	Крест-накрест, равномерно
Риск слабой затяжки	Вибрация, перегрев, плохой контакт
Риск перетяжки	Деформация корпуса, срыв резьбы

Норма	Светло-коричневый или серый налет
Неисправность	Черная сажа, масляные пятна, белый налет
