Модуль зажигания ВАЗ-2114 - устройство и параметры

Статья обновлена: 18.08.2025

Модуль зажигания является критически важным компонентом системы управления двигателем автомобиля ВАЗ-2114.

Этот электронный блок отвечает за генерацию высоковольтных импульсов и точное распределение искры по цилиндрам.

От его исправности напрямую зависит стабильность запуска мотора, ровная работа на холостом ходу и динамические характеристики автомобиля.

В конструкции ВАЗ-2114 применяется бесконтактная система с объединённым модулем, сочетающим функции катушки и коммутатора.

Основными особенностями узла считаются четырёхканальная схема работы, герметичный корпус и отсутствие высоковольтных проводов.

Понимание принципа действия и технических параметров модуля поможет своевременно диагностировать неисправности и поддерживать оптимальную работу двигателя.

Принцип работы четырехвыводной катушки

Четырехвыводная катушка зажигания (индивидуальная катушка на каждый цилиндр, объединенная в один корпус) представляет собой устройство, преобразующее низкое напряжение бортовой сети автомобиля (около 12В) в высоковольтное напряжение (15-30 кВ), необходимое для пробоя искрового промежутка свечи зажигания. Ее конструкция включает в себя общий магнитопровод, вокруг которого размещены две независимые пары обмоток: первичная (толстый провод, мало витков) и вторичная (тонкий провод, много витков) для каждого из двух высоковольтных каналов.

Каждый из двух высоковольтных каналов катушки обслуживает пару цилиндров, находящихся в такте сжатия одновременно (1-4 и 2-3 для 4-цилиндрового двигателя ВАЗ-2114). Принцип основан на явлении взаимоиндукции. При протекании тока через первичную обмотку одного канала создается магнитное поле. Резкое прерывание этого тока электронным блоком управления (ЭБУ) двигателя вызывает коллапс магнитного поля.

Ключевые элементы подключения и работы

Катушка имеет четыре высоковольтных вывода (отсюда и название) и управляющие контакты:

Контакт катушки	Назначение	Примечание
Вывод 15	Питание +12В	Подается на обе первичные обмотки
Вывод 1a	Управление каналом A	Подключен к ЭБУ (управление массой)
Вывод 1b	Управление каналом B	Подключен к ЭБУ (управление массой)
Выводы 1-4	Выход HV канала A	Подключены к свечам цилиндров 1 и 4
Выводы 2-3	Выход HV канала B	Подключены к свечам цилиндров 2 и 3

Работа каждого канала:

ЭБУ подает сигнал массы на управляющий вывод (1a или 1b) одного из каналов.
Ток начинает протекать через соответствующую первичную обмотку, создавая магнитное поле.
В нужный момент ЭБУ резко отключает сигнал массы на этом выводе.
Исчезновение тока в первичной обмотке вызывает быстрый спад магнитного поля.
Изменяющееся магнитное поле индуцирует высокое напряжение во вторичной обмотке этого канала.
Высокое напряжение поступает одновременно на свечи зажигания обоих цилиндров, подключенных к этому каналу (1 и 4 или 2 и 3).

Искра возникает только в цилиндре, находящемся в конце такта сжатия (где давление смеси высокое). Во втором цилиндре пары в этот момент происходит такт выпуска отработавших газов, давление низкое, и искра проскакивает "вхолостую" (холостая искра), не оказывая влияния на работу двигателя.

Расположение модуля зажигания в подкапотном пространстве ВАЗ-2114

Модуль зажигания на ВАЗ-2114 закреплён на кронштейне двигателя со стороны водителя. Он установлен вертикально между блоком цилиндров и брандмауэром (перегородкой моторного отсека), непосредственно над выпускным коллектором.

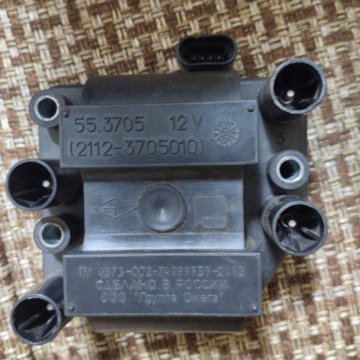

Конструкция модуля объединяет две катушки зажигания в общем пластиковом корпусе чёрного цвета. К его верхней части подключен 4-контактный электрический разъём управления от ЭБУ, а к боковым выходам подсоединены четыре высоковольтных провода, идущих к свечам зажигания.

Особенности размещения:

Крепление осуществляется двумя болтами к металлическому кронштейну
Соседствует с датчиком положения коленвала и топливной рампой
Требует демонтажа декоративного пластикового экрана для доступа
Расположен в зоне повышенных температур (требует контроля состояния разъёмов)

Электрическое подключение: контакты и колодка

Модуль зажигания ВАЗ-2114 оснащён четырёхконтактной колодкой проводов, обеспечивающей соединение с бортовой сетью автомобиля. Каждый контакт имеет строго определённое назначение, а ошибки при подключении приводят к полному отказу системы зажигания. Колодка фиксируется пластиковым замком, предотвращающим самопроизвольное отсоединение во время движения.

Провода к модулю подводятся в жгуте от ЭБУ двигателя и катушки зажигания. Цветовая маркировка проводников стандартизирована: красный с синей полосой отвечает за питание (+12В), коричневый – управление 1-м и 4-м цилиндрами, синий – 2-м и 3-м цилиндрами, чёрный – масса. Сечение проводов рассчитано на высоковольтные импульсы до 30 кВ.

Распиновка контактов

Контакт №	Цвет провода	Назначение
1	Красный с синей полосой	Питание +12В (от замка зажигания)
2	Коричневый	Сигнал управления цилиндрами 1 и 4
3	Чёрный	Масса (корпус двигателя)
4	Синий	Сигнал управления цилиндрами 2 и 3

Критические требования к подключению:

Обязательная зачистка оксидного слоя в местах крепления массы
Запрет на перегибы проводов вблизи колодки
Проверка фиксации замка колодки после установки

Диагностику неисправностей начинают с контроля напряжения на контакте №1 при включённом зажигании. Отсутствие питания указывает на обрыв цепи или неисправность реле. Сопротивление между контактами 2-4 и массой должно составлять 0.8–1.4 Ом. Перепутывание сигнальных проводов вызывает перебои в работе цилиндров.

Технические параметры: напряжение и сопротивление

Рабочее напряжение модуля зажигания соответствует бортовой сети автомобиля и составляет 12±1 В. При этом устройство сохраняет стабильность искрообразования при колебаниях напряжения от 6 до 16 В, что критически важно для запуска двигателя при разряженном аккумуляторе или неисправном генераторе. Пиковые токи в первичных цепях достигают 7-8 А во время формирования искры.

Сопротивление первичных обмоток катушек модуля лежит в диапазоне 0.5-0.8 Ом (при температуре +25°C), вторичных обмоток – 5.0-6.5 кОм. Параметры должны быть идентичны для всех четырёх каналов. Разница свыше 10% между каналами свидетельствует о неисправности обмоток или межвитковом замыкании.

Контрольные значения

Параметр	Норма	Допуск
Сопротивление первичной цепи	0.6 Ом	±0.2 Ом
Сопротивление вторичной цепи	5.8 кОм	±0.7 кОм
Падение напряжения на ключах	0.3 В	max 0.45 В

При диагностике обязательна проверка сопротивления изоляции (>100 МОм) и отсутствия короткого замыкания на корпус. Нарушение параметров приводит к:

Прерывистой работе цилиндров
Пропускам воспламенения
Повышенному нагреву компонентов

Типичные неисправности и их внешние проявления

Модуль зажигания ВАЗ-2114 подвержен характерным поломкам из-за вибраций, перепадов температур и естественного износа компонентов. Нарушения в работе проявляются через специфические симптомы, затрагивающие стабильность работы двигателя.

Диагностика осложняется схожестью признаков с неполадками топливной системы или датчиков. Однако сочетание нескольких описанных ниже проявлений прямо указывает на проблемы в модуле зажигания.

Неисправность	Внешние проявления
Пробой катушек	Троение двигателя на холодную/горячую, пропуски зажигания в двух цилиндрах (1-4 или 2-3), рывки при разгоне
Окисление контактов	Самопроизвольная остановка двигателя на холостом ходу, периодическое "зависание" оборотов
Перегрев транзисторов	Полный отказ зажигания после прогрева двигателя, возобновление работы после остывания модуля
Повреждение изоляции	Щелчки или искрение в подкапотном пространстве, усиление проблем в сырую погоду
Обрыв цепи питания	Отсутствие искры на всех цилиндрах, невозможность запуска двигателя

Косвенные признаки включают резкое увеличение расхода топлива, появление ошибок Р0300, Р0301-Р0304 (пропуски воспламенения) и неустойчивую работу на переходных режимах. При полном выходе из строя стартер вращает коленвал, но воспламенение топливной смеси отсутствует.

Диагностика мультиметром: проверка обмоток

Проверка обмоток модуля зажигания мультиметром – базовый метод диагностики, позволяющий выявить обрывы и короткие замыкания в катушках. Для этого модуль необходимо демонтировать с двигателя, отсоединив электрический разъем и открутив крепежные болты. Перед началом измерений визуально осмотрите корпус на предмет трещин, следов перегрева или пробоя.

Переведите мультиметр в режим измерения сопротивления (Омометр) с диапазоном 0–200 кОм. Контакты модуля должны быть чистыми и сухими. Последовательно проверьте сопротивление первичных и вторичных обмоток всех каналов, сверяя показания с номинальными значениями для ВАЗ-2114.

Порядок измерений

Проверка первичных обмоток:

Подключите щупы мультиметра к центральным выводам парных контактов разъема модуля: A-B (1-4 цилиндры) и C-D (2-3 цилиндры).
Нормальное сопротивление: 0.45–0.55 Ом (при +25°C).
Отклонения: Бесконечность (∞) – обрыв цепи, ниже 0.4 Ом – межвитковое замыкание.

Проверка вторичных обмоток:

Установите щупы между высоковольтными выходами одного цилиндрового канала: 1-4 цилиндры и 2-3 цилиндры.
Эталонное сопротивление: 5.0–6.5 кОм (при +25°C).
Критичные отклонения: Показания ниже 4.5 кОм – короткое замыкание, выше 7 кОм – нарушение контакта или обрыв.

Важные условия:

Температура модуля	+20°C – +25°C
Погрешность мультиметра	Не более ±1.5%
Проверка изоляции	Сопротивление между корпусом и выводами > 50 МОм

При несоответствии значений даже в одном канале модуль подлежит замене. Параллельно протестируйте цепи управления от ЭБУ до разъема модуля на отсутствие обрывов и КЗ. Убедитесь в стабильности контактов в колодке проводов – окислы вызывают рост сопротивления.

Симптомы отказа: троение двигателя и пропуски зажигания

Неисправный модуль зажигания ВАЗ-2114 проявляет себя через характерное троение двигателя – ритмичное подергивание и вибрацию на холостом ходу или под нагрузкой. Это происходит из-за отсутствия искры в одном или нескольких цилиндрах, что нарушает рабочий цикл. Особенно заметна проблема при резком нажатии на педаль газа или движении в гору.

Пропуски зажигания сопровождаются потерей мощности, рывками при разгоне и увеличением расхода топлива. На приборной панели загорается ошибка Check Engine с кодами P0300-P0304 (пропуски воспламенения). Выхлоп становится неравномерным, с хлопками в глушителе или во впускном коллекторе из-за несгоревшего топлива.

Ключевые признаки неисправности модуля:

Плавающие обороты на холостом ходу
Затрудненный запуск двигателя "на холодную"
Провалы мощности при движении на скоростях свыше 80 км/ч
Усиление симптомов во влажную погоду

Симптом	Причина
Троение на холостом ходу	Пробой катушки/высоковольтных цепей
Хлопки в выхлопной системе	Позднее воспламенение топлива в цилиндре
Рост расхода бензина	Неполное сгорание топливной смеси

Влияние модуля зажигания на запуск двигателя в мороз

Модуль зажигания критичен для холодного пуска, поскольку генерирует высоковольтные импульсы для искрообразования. При отрицательных температурах сопротивление проводов и катушек возрастает, а изношенный модуль неспособен компенсировать эти потери, выдавая недостаточное напряжение на свечи.

Снижение эффективности искры из-за замерзшего конденсатора внутри модуля приводит к пропускам воспламенения. Особенно заметна проблема при влажности: конденсат на контактах проводов усиливает утечку тока, что в сочетании с деградацией изоляции модуля вызывает полное отсутствие искры.

Типичные проблемы и их проявления

Характерные признаки неисправности модуля в мороз:

Двигатель запускается только после многократных попыток прокрутки
Неустойчивая работа на холостом ходу первые 2-3 минуты
Хлопки в выпускном коллекторе при попытке запуска

Ключевые факторы риска:

Трещины в корпусе модуля (проникновение влаги и окисление контактов)
Термоусталость паяных соединений при перепадах -30°C...+80°C
Снижение емкости конденсаторов на 40-60% при -20°C

Температура	Напряжение искры (исправный)	Напряжение искры (изношенный)
-10°C	14-16 кВ	10-12 кВ
-20°C	16-18 кВ	8-9 кВ

Для предотвращения сбоев рекомендуется проверять сопротивление вторичных обмоток мультиметром (норма: 5.4-6.5 кОм) перед зимним сезоном. При замене обязательна обработка посадочной поверхности термопастой для отвода тепла от транзисторов.

Проверка искры с помощью контрольного разряда

Для проверки работоспособности модуля зажигания выполните контрольный разряд на массу. Снимите высоковольтный провод со свечи первого цилиндра, вставьте в его наконечник исправную заведомо рабочую свечу. Плотно прижмите металлическую часть свечи к неокрашенной области двигателя («масса»), обеспечив надежный контакт.

Попросите помощника прокрутить стартером коленвал в течение 2-3 секунд. Внимательно наблюдайте за электродами свечи: устойчивая ярко-голубая искра между контактами свидетельствует о корректной работе модуля. Отсутствие разряда, слабое свечение оранжевого цвета или пропуски указывают на неисправность.

Критерии оценки результатов

При диагностике ориентируйтесь на следующие характеристики разряда:

Цвет искры: Голубой/фиолетовый оттенок – норма, красный/желтый – недостаточная энергия.
Частота: Регулярные разряды без пропусков при вращении стартера.
Звук: Четкие синхронные щелчки высоковольтного пробоя.

Типовые проблемы при отсутствии искры

Симптом	Возможная причина
Искра отсутствует на всех цилиндрах	Неисправность модуля, обрыв цепи питания, сбой датчика положения коленвала
Нет разряда только в одном цилиндре	Повреждение ВВ-провода, коррозия контактов модуля, пробой катушки
Прерывистая искра	Низкое напряжение АКБ, окисление клемм, износ угольных контактов в трамблере

Важно: Избегайте удержания провода рукой при прокрутке стартера – возможен болезненный удар током. Используйте диэлектрические перчатки или специальные съемники. Проверку выполняйте последовательно для всех цилиндров при выявлении пропусков зажигания.

Поведение авто при выходе модуля зажигания ВАЗ-2114 из строя

При полном или частичном отказе модуля двигатель начинает работать с перебоями. Характерным признаком становится "троение" – сильная вибрация на холостом ходу и при движении, вызванная пропусками воспламенения в одном или двух цилиндрах. Мощность мотора заметно падает, разгон сопровождается рывками и провалами.

Автомобиль может внезапно заглохнуть на ходу или отказаться заводиться после остановки. При этом стартер вращает коленвал в штатном режиме, но вспышки в цилиндрах отсутствуют либо происходят хаотично. На приборной панели загорается или мигает контрольная лампа Check Engine, а диагностика чаще всего выдает ошибки P0300 (пропуски зажигаения), P0301-P0304 (пропуски по конкретному цилиндру).

Ключевые симптомы отказа

Двойная потеря искры: При выходе из строя канала модуля перестают работать сразу два цилиндра (1-4 или 2-3)
Неустойчивые обороты: Стрелка тахометра хаотично дергается на холостом ходу
Хлопки в выхлопной системе: Невоспламенившаяся смесь догорает в глушителе
Запах бензина: Несгоревшее топливо попадает в катализатор

Стадия поломки	Проявления	Риски
Начальная	Провалы при резком нажатии педали газа, легкое "троение" на холодную	Ускоренный износ свечей, рост расхода топлива
Прогрессирующая	Потеря мощности, вибрация руля, хлопки в глушителе	Оплавление катализатора, повреждение поршневых колец
Критическая	Запуск двигателя невозможен или мотор глохнет через 2-3 минуты	Полная блокировка движения, риск перегрева КПП

Важно! Длительная эксплуатация с неисправным модулем вызывает разрушение каталитического нейтрализатора из-за попадания в него несгоревшего бензина. Также возможен прогар выпускных клапанов в цилиндрах, где происходят пропуски зажигания.

Этапы демонтажа: инструменты и подготовка

Правильный демонтаж модуля зажигания требует предварительной подготовки и использования специализированных инструментов. Несоблюдение процедур может привести к повреждению компонентов или некорректной работе системы после установки нового модуля.

Перед началом работ убедитесь в наличии защитных средств и подготовьте рабочую зону. Обязательно отсоедините питание бортовой сети для исключения короткого замыкания и случайного срабатывания системы.

Необходимые инструменты

Ключ рожковый или накидной на 13 мм
Крестообразная отвертка PH2
Ветошь для очистки посадочного места
Диэлектрические перчатки
Фонарь для локальной подсветки

Выполняйте демонтаж в строгой последовательности:

Отсоедините минусовую клемму аккумуляторной батареи
Снимите пластиковую декоративную накладку двигателя (при наличии)
Отожмите фиксатор колодки проводов и отсоедините разъем от модуля
Выкрутите две крепежные гайки ключом на 13 мм
Аккуратно извлеките корпус модуля из посадочного гнезда
Очистите контактную площадку от загрязнений и окислов

Чистка контактов перед заменой модуля

Перед установкой нового модуля зажигания критически важно проверить состояние контактной группы разъёма. Окисление, грязь или следы коррозии на клеммах вызывают нарушение электрического контакта, что приводит к нестабильной работе системы даже с исправной деталью. Визуально оцените целостность металлических штырьков и гнёзд – деформация или оплавление требуют замены колодки.

Отключите минусовую клемму аккумулятора для безопасности. Для очистки подготовьте мягкую кисточку, ватные палочки и специализированный очиститель электронных контактов (например, Liqui Moly Kontakt Reiniger). Избегайте абразивных материалов и растворителей типа бензина – они повреждают токопроводящее покрытие.

Пошаговая процедура очистки

Распылите очиститель на контакты разъёма модуля и ответной части проводки
Аккуратно обработайте поверхности ватной палочкой, удаляя налёт
Просушите соединение сжатым воздухом или чистой салфеткой
Нанесите токопроводящую смазку (например, Molykote Electra) для защиты от окисления

Контрольный тест: После установки модуля запустите двигатель и проверьте отсутствие "провалов" на высоких оборотах. Используйте мультиметр для замера сопротивления на выводах колодки – расхождение со спецификацией более 10% указывает на необходимость ремонта проводки.

Тип загрязнения	Метод устранения
Засорение пылью	Продувка сжатым воздухом
Окисление (белый налёт)	Очиститель + ластик для контактов
Следы электролита (зелёные разводы)	Обработка раствором лимонной кислоты

Важно: При выявлении трещин в изоляции проводов или разрушении пластиковых фиксаторов колодки замените разъём целиком. Повторное подключение должно сопровождаться чёткой фиксацией замка – дребезжание при вибрации ускоряет износ контактов.

Моменты затяжки крепежных болтов

Соблюдение регламентированных моментов затяжки болтов модуля зажигания ВАЗ-2114 обеспечивает герметичность соединения с головкой блока цилиндров и предотвращает утечки вакуума. Нарушение параметров приводит к нестабильной работе двигателя, пропускам зажигания или механическим повреждениям корпуса модуля.

Для точного контроля необходимо использовать динамометрический ключ с диапазоном 5–20 Н·м. Перед затяжкой убедитесь в чистоте резьбовых соединений и отсутствии следов коррозии. Затяжку выполняйте крестообразно для равномерного прилегания модуля к поверхности ГБЦ.

Тип крепежного элемента	Момент затяжки (Н·м)
Болты крепления модуля к ГБЦ (М6х1.0)	7,5–9,5
Гайки клемм питания катушек зажигания	4,0–6,0

Примечания:

Момент указан для холодного двигателя
Повторная затяжка болтов модуля без замены термостойких шайб не рекомендуется
Превышение усилия свыше 12 Н·м приводит к разрушению алюминиевого корпуса модуля

Алгоритм установки нового модуля зажигания

Перед началом работ подготовьте новый модуль зажигания, торцевую головку на «13» с воротком, ключ на «10», ветошь и защитные перчатки. Обязательно отсоедините минусовую клемму аккумулятора для предотвращения короткого замыкания.

Убедитесь, что двигатель остыл до безопасной температуры. Очистите область вокруг старого модуля от грязи и масла ветошью, чтобы исключить попадание загрязнений в свечные колодцы при демонтаже.

Пошаговый процесс замены

Демонтаж старого модуля
- Отсоедините колодку с проводами, нажав на фиксатор-защелку
- Выкрутите 3 гайки крепления модуля головкой на «13»
- Аккуратно извлеките модуль, одновременно вытягивая высоковольтные провода из свечных колодцев
Подготовка нового модуля
- Сравните маркировку старого и нового модулей на соответствие
- Проверьте чистоту контактных площадок в моторном отсеке
- Нанесите тонкий слой термопасты КПТ-8 на тыльную сторону модуля
Установка и подключение
- Вставьте высоковольтные провода в свечные колодцы до характерного щелчка
- Установите модуль на штатное место, совместив монтажные отверстия
- Зафиксируйте модуль тремя гайками с моментом затяжки 8-12 Н∙м
- Подключите колодку электропроводки, убедившись в надежности фиксатора

После установки подключите минусовую клемму АКБ и выполните пробный запуск двигателя. При возникновении пропусков зажигания или ошибок проверьте правильность подключения высоковольтных проводов согласно схеме:

Цифра на модуле	Номер цилиндра
1	1 цилиндр
2	2 цилиндр
3	3 цилиндр
4	4 цилиндр

Отличия оригинальных модулей зажигания ВАЗ-2114 от аналогов

Главное отличие заключается в качестве используемых материалов и точности изготовления. Оригинальные модули производятся с соблюдением строгих технологических стандартов завода-изготовителя (АВТОВАЗ или его официальные поставщики, такие как СОАТЭ). Это гарантирует стабильные характеристики корпуса (устойчивость к вибрациям и перепадам температур), оптимальные параметры обмоток катушек и точность зазоров между ними.

Аналоговые модули, особенно в бюджетном сегменте, часто используют менее качественные пластики (более хрупкие или подверженные деформации), а параметры катушек (индуктивность, сопротивление) могут иметь значительный разброс от экземпляра к экземпляру. Это напрямую влияет на стабильность искрообразования и долговечность изделия.

Ключевые аспекты различий

Сравнение можно детализировать по следующим параметрам:

Компонентная база: Оригиналы используют силовые транзисторы и диоды от проверенных производителей с высокими параметрами по току и напряжению. Аналоги часто комплектуются более дешевыми компонентами с заниженным запасом прочности.
Контроль качества: Оригинальные модули проходят обязательный 100% выходной контроль на стендах, имитирующих реальные условия работы двигателя. Контроль качества аналогов, особенно малоизвестных брендов, может быть выборочным или недостаточным.
Совместимость и калибровка: Параметры оригинального модуля (время накопления энергии, форма импульса) точно соответствуют характеристикам системы управления двигателем ВАЗ-2114. Аналоги могут иметь незначительные отклонения, приводящие к сбоям в работе ЭБУ, пропускам зажигания или повышенному расходу топлива.
Герметичность и изоляция: Качественная заливка компаундом и надежная изоляция высоковольтных выводов в оригинале предотвращают пробои и коррозию внутренних элементов. В аналогах герметичность часто хуже, что ведет к преждевременному выходу из строя, особенно во влажной среде.
Гарантия и ресурс: Оригинальные модули имеют заявленный ресурс, сопоставимый с ресурсом двигателя, и предоставляют гарантию от производителя. Ресурс и надежность аналогов сильно зависят от производителя и цены, гарантия часто ограничена или условна.

Наглядное сравнение по основным критериям:

Критерий	Оригинальный модуль	Аналоговый модуль (типичный)
Материалы корпуса	Качественный термостойкий пластик	Часто более дешевый, хрупкий пластик
Качество катушек/обмоток	Высокое, стабильные параметры	Разброс параметров, риск межвиткового замыкания
Силовая электроника	Компоненты с запасом по мощности	Часто компоненты с минимально допустимыми параметрами
Герметичность (компаунд)	Высокая, надежная изоляция	Может быть недостаточной, риск попадания влаги
Соответствие заводским параметрам	Полное, гарантированное	Могут быть отклонения, влияющие на работу ЭБУ
Контроль качества	100% выходной контроль	Часто выборочный или недостаточный
Ресурс и надежность	Высокие, предсказуемые	Непредсказуемые, сильно зависят от производителя
Гарантия	Предоставляется производителем	Может отсутствовать или быть ограниченной

Выбор между оригиналом и аналогом всегда связан с компромиссом между ценой и риском. Оригинал обеспечивает максимальную надежность и соответствие автомобилю. Качественные аналоги от известных брендов (Bosch, Bremi, ERA и др.) могут быть хорошей альтернативой, но самые дешевые варианты несут высокий риск преждевременного выхода из строя и потенциальных проблем с работой двигателя.

Совместимость с другими моделями ВАЗ

Модуль зажигания ВАЗ-2114 с 8-клапанным инжекторным двигателем обладает высокой степенью унификации с другими моделями автозавода. Конструктивно он идентичен узлам, используемым в линейке переднеприводных автомобилей ВАЗ с аналогичной системой впрыска топлива и количеством клапанов.

Основным условием совместимости является соответствие типа двигателя (8 клапанов), системы управления (ЭСУД "Январь" или BOSCH M7.9.7) и конструкции разъемов. Модуль рассчитан на работу с бесконтактным зажиганием и не подходит для карбюраторных версий или 16-клапанных моторов.

Перечень совместимых моделей

Модель	Годы выпуска	Особенности
ВАЗ-2110	1996-2007	Только 8-клапанные инжекторные двигатели
ВАЗ-2111	1998-2009	Универсалы с 8V моторами
ВАЗ-2112	1999-2008	Исключительно 8-клапанные версии
ВАЗ-2113	2004-2013	Полная совместимость
ВАЗ-2115	1997-2012	Все модификации с инжектором 8V

Ключевые ограничения:

Не совместим с 16-клапанными двигателями (2112, 21124, 21126)
Не подходит для карбюраторных модификаций (21083, 21093)
Требует проверки совпадения разъемов на ранних выпусках Lada Kalina

Профилактика поломок: температурный режим

Температурный режим критичен для долговечности модуля зажигания ВАЗ-2114. Перегрев вызывает деградацию электронных компонентов, расплавление изоляции и микротрещины на корпусе, что ведет к межвитковым замыканиям и выходу из строя катушек. Оптимальный рабочий диапазон ограничен +60°C – превышение провоцирует ускоренный измотр.

Основные источники теплового воздействия – близость к двигателю и выхлопному коллектору. Дополнительными факторами риска выступают загрязнение корпуса маслом или пылью (создает "термоодеяло"), нарушение вентиляции подкапотного пространства и постоянная эксплуатация на высоких оборотах.

Меры контроля температуры

Ревизия термоэкрана: Убедитесь в наличии и целостности металлической теплоотражающей пластины между модулем и выпускным коллектором.
Чистота корпуса: Регулярно удаляйте масляные пятна и грязь с поверхности модуля мягкой щеткой или ветошью.
Вентиляция подкапотного пространства: Не допускайте забивания сот радиатора, проверяйте работоспособность электровентилятора охлаждения.

При диагностике перегрева обратите внимание на оплавленные участки пластика возле высоковольтных выводов или характерный запах горелой изоляции. Для дополнительной защиты в условиях жаркого климата рассмотрите установку дополнительного экрана из алюминиевой фольги на корпусе.

Защита цепи высокого напряжения

Конструкция модуля зажигания ВАЗ-2114 интегрирует защиту от пробоя высоковольтной изоляции через встроенные резисторы индивидуально для каждого канала. Эти элементы ограничивают ток при возникновении короткого замыкания в высоковольтных проводах или свечных наконечниках, предотвращая перегрев катушек и выход из строя силовых транзисторов блока управления. Без такой схемы любой пробой на массу немедленно выводил бы модуль из строя.

Дополнительная защита обеспечивается электронной системой диагностики в ЭБУ двигателя, отслеживающей токи в первичных обмотках катушек. При обнаружении аномальных параметров (например, отсутствия искрообразования из-за обрыва ВВ-цепи) контроллер регистрирует ошибку типа P0351-P0354, активирует "аварийный" режим работы двигателя и предупреждает водителя через индикатор Check Engine. Это позволяет избежать катастрофического повреждения каталитического нейтрализатора несгоревшим топливом.

Ключевые компоненты защиты

Высоковольтные резисторы – интегрированы в свечные наконечники (сопротивление 4-6 кОм) для подавления радиопомех и ограничения тока
Двухслойная изоляция проводов – силиконовое покрытие, устойчивое к температуре до +200°C и агрессивным средам
Металлический экран модуля – защищает электронные компоненты от электромагнитных наводок

Уязвимость	Метод защиты	Последствия без защиты
Пробой провода на массу	Ограничение тока резисторами	Прожиг катушки, выход из строя ключей управления
Обрыв ВВ-цепи	Диагностика ЭБУ по форме тока	Затопление свечей, повреждение катализатора
Коррозия контактов	Герметичные колпачки наконечников	Утечка тока, пропуски зажигания

Эффективность защиты напрямую зависит от регламента замены высоковольтных компонентов: провода меняются каждые 50-60 тыс. км, свечные наконечники – при появлении трещин или потери эластичности. Использование неоригинальных комплектующих с неправильным сопротивлением (например, "нулевых" проводов) приводит к преждевременному отказу модуля из-за перегрузки по току.

Программная диагностика через OBD-II разъем

Подключение сканера к OBD-II разъему ВАЗ-2114 позволяет получить объективные данные о работе модуля зажигания без механического вмешательства. Разъем расположен под панелью приборов со стороны водителя и обеспечивает прямой доступ к электронным системам управления двигателем через стандартизированный протокол.

Специализированное ПО (например, OpenDiag, ELM327 с приложениями) считывает коды ошибок, параметры напряжения в цепях зажигания, обороты двигателя и другие критические показатели. Это выявляет скрытые неисправности: обрывы катушек, некорректные сигналы датчиков, сбои ЭБУ, влияющие на искрообразование.

Ключевые диагностируемые параметры модуля

Основные данные, релевантные для оценки модуля:

Код ошибки P0350 (неисправность цепи зажигания)
Коды пропусков воспламенения по цилиндрам (P0301–P0304)
Показания датчика положения коленвала в реальном времени
Напряжение питания модуля (+12В)

Порядок диагностики:

Подключить совместимый адаптер к OBD-II
Запустить двигатель (или включить зажигание)
Считать коды ошибок и стереть существующие
Проанализировать параметры при работе на холостом ходу и под нагрузкой
Сравнить показания с эталонными значениями ЭБУ

Параметр	Норма для ВАЗ-2114	Отклонение (риски)
Обороты ХХ	800±50 об/мин	Плавание оборотв – неисправность катушки
Напряжение на модуле	13.5–14.2В	Падение ниже 12В – обрыв питания
Частота искрообразования	Равномерная	Сбои – повреждение высоковольтных проводов

Важно: Анализ осциллограмм работы катушек через ПО (например, в Motordoc) выявляет межвитковые замыкания и пробои изоляции, не фиксируемые сканером. При отсутствии ошибок проверяют графики углов опережения зажигания – отклонения указывают на износ модуля.

Смежные системы: взаимодействие с датчиком коленвала

Модуль зажигания ВАЗ-2114 находится в прямой зависимости от сигналов датчика коленчатого вала (ДПКВ). Этот датчик, установленный рядом со шкивом коленвала, генерирует импульсы при прохождении зубьев задающего диска мимо чувствительного элемента. Каждый пропуск двух зубьев на диске соответствует положению ВМТ в первом и четвертом цилиндрах, формируя реперную точку для системы.

Полученные импульсы передаются в электронный блок управления двигателем (ЭБУ), который на их основе рассчитывает точные моменты: положение коленвала, его частоту вращения и скорость. Эти параметры критически важны для модуля зажигания, так как ЭБУ использует их для определения оптимального угла опережения зажигания (УОЗ) и момента искрообразования в конкретных цилиндрах.

Принципы взаимодействия

Синхронизация фаз: Сигнал ДПКВ позволяет ЭБУ точно определить, какой цилиндр находится в такте сжатия.
Расчет момента искры: На основе частоты вращения и нагрузки ЭБУ вычисляет УОЗ и отправляет управляющий сигнал на модуль зажигания.
Последовательность срабатывания: Модуль, получив команду от ЭБУ, генерирует высокое напряжение и направляет его на свечу строго в нужный цилиндр согласно порядку работы двигателя (1-3-4-2).

Неисправность ДПКВ (обрыв цепи, загрязнение, смещение зазора) приводит к полному отказу модуля зажигания. ЭБУ не получает данных о положении коленвала, что вызывает:

Невозможность синхронизации работы катушек зажигания.
Отсутствие искрообразования на всех цилиндрах.
Остановку двигателя и невозможность его запуска.

Сигнал ДПКВ	Действие ЭБУ	Действие модуля зажигания
Импульс синхронизации (пропуск 2 зубьев)	Определение ВМТ 1/4 цилиндра	Подготовка к искрообразованию
Частота следования импульсов	Расчет оборотов двигателя и УОЗ	Корректировка энергии искры

Список источников

При подготовке материалов использовались актуальные технические данные и экспертные оценки.

Ниже приведен перечень основных информационных ресурсов.

Официальная техническая документация АвтоВАЗ – спецификации и схемы электрооборудования
Руководства по ремонту ВАЗ-2114 издательств "Легион-Автодата" и "Арус"
Протоколы испытаний модулей зажигания от НИИ Автоприборов
Технические бюллетени сервисных центров LADA
Экспертные статьи в журнале "За рулём" (раздел "Автоэлектрика")
Материалы автофорумов: Drive2.ru (раздел LADA 2110-2115), ВАЗ Клуб
Видеоанализ неисправностей на канале "Автоэлектрик ВЧ" (YouTube)
Сравнительные обзоры производителей: SOATE, Пекар, Бош

Бренд	Ресурс (тыс. км)	Особенности
Bosch	80+	Полная совместимость с ЭБУ Январь
Pekar	60+	Усиленная изоляция катушек
Startvolt	40-50	Защита от переполюсовки
