Термическое расширение и сезонное провисание проводов

Статья обновлена: 18.08.2025

Прогуливаясь вдоль железной дороги или шоссе, многие замечают заметный провис телеграфных и ЛЭП проводов в летнюю жару по сравнению с их зимним натяжением. Общеизвестное объяснение – тепловое расширение металла – лишь верхушка айсберга.

Под поверхностью этого явления скрываются неочевидные физические процессы и инженерные компромиссы, превращающие обычные провода в чувствительные индикаторы сезонных изменений. От скрытой динамики материалов до незаметных глазу деформаций опор – реальные причины провисания летом сложнее и увлекательнее, чем кажется.

Сталь и медь: разные коэффициенты, одинаковое удлинение

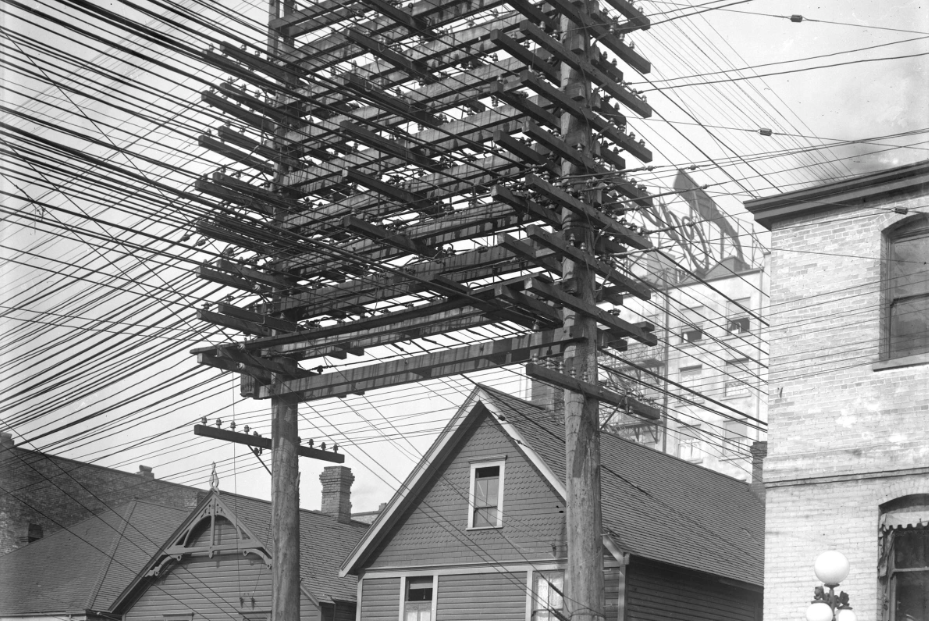

Типичный телеграфный провод представляет собой композит: стальной сердечник для прочности, окруженный медными жилами для проводимости. Коэффициент линейного теплового расширения (КТР) стали составляет примерно 12×10⁻⁶ /°C, в то время как у меди он значительно выше – около 17×10⁻⁶ /°C. Интуитивно кажется, что при нагреве летом медь должна удлиняться сильнее стали.

Однако в реальности стальной сердечник и медная оболочка удлиняются одинаково по длине провода при изменении температуры. Это происходит потому, что два материала прочно соединены между собой и образуют единую механическую систему. Медь не может свободно расширяться больше стали из-за жесткой связи.

Механика композитного провода

При нагреве провода:

Медь "хочет" удлиниться сильнее, чем сталь, из-за большего КТР.
Сталь, обладая гораздо более высоким модулем упругости (Юнга), оказывает огромное сопротивление этому избыточному удлинению меди.
В результате медь оказывается в состоянии термического сжатия: ее естественное расширение сдерживается сталью.
Сталь же, наоборот, испытывает термическое растяжение: она вынуждена удлиняться больше, чем сделала бы это самостоятельно.

Ключевой итог этого взаимодействия:

Эффективный КТР всего композитного провода оказывается ближе к КТР стали (12×10⁻⁶ /°C), чем к КТР меди (17×10⁻⁶ /°C).
Несмотря на разные свойства материалов, общая длина провода изменяется как у единого целого при колебаниях температуры. Удлинение стали и меди по длине провода идентично.

Материал	КТР (α, ×10⁻⁶ /°C)	Модуль Юнга (E, ГПа)	Состояние в нагретом композитном проводе
Сталь (сердечник)	~12	~200	Растягивается сильнее, чем если бы была свободна
Медь (оболочка)	~17	~120	Сжимается, не может расшириться до своего "свободного" состояния

Это равное удлинение компонентов предотвращает катастрофическое коробление или разрыв провода из-за разницы расширений. Провисание летом все равно происходит, но оно обусловлено именно общим тепловым удлинением композитной конструкции как единого целого под действием нагрева, а не разницей в расширении стали и меди.

Как температура влияет на длину провода: физика процесса

Большинство твердых материалов, включая металлы, из которых изготавливают провода (сталь, алюминий, медь), расширяются при нагревании и сжимаются при охлаждении. Это фундаментальное явление, известное как тепловое расширение, происходит из-за увеличения средней кинетической энергии атомов или молекул вещества. При повышении температуры частицы колеблются с большей амплитудой вокруг своих положений равновесия, что приводит к увеличению среднего расстояния между ними и, как следствие, увеличению линейных размеров тела.

Изменение длины провода (ΔL) прямо пропорционально его первоначальной длине (L₀), изменению температуры (ΔT) и зависит от материала через коэффициент линейного расширения (α). Формула выражается как: ΔL = L₀ * α * ΔT. Коэффициент линейного расширения (α) – это уникальная характеристика материала, показывающая, насколько изменяется длина образца единичной длины при нагреве на 1 градус Цельсия (или Кельвина). Значения α для металлов относительно малы, но становятся значимыми для длинных проводов при больших перепадах температур.

Практический расчет и влияние материала

Рассмотрим пример: стальной провод длиной 100 метров (L₀ = 100 м) при изменении температуры от -20°C зимой до +20°C летом (ΔT = 40°C). Коэффициент линейного расширения стали α ≈ 12 × 10⁻⁶ °C⁻¹. Изменение длины составит: ΔL = 100 м * (12 × 10⁻⁶ °C⁻¹) * 40°C = 0.048 м или 4.8 см. Этот дополнительный "лишний" провод и приводит к заметному увеличению провисания в теплую погоду. Натяжение провода не может полностью компенсировать это удлинение без риска разрыва.

Степень провисания напрямую зависит от коэффициента расширения материала провода и величины перепада температур. Разные материалы расширяются по-разному:

Материал провода	Коэффициент линейного расширения (α), ×10⁻⁶ °C⁻¹	Относительное изменение длины
Сталь	~11 - 13	Меньшее
Медь	~17	Среднее
Алюминий	~23	Наибольшее

Таким образом, летом высокая температура вызывает тепловое расширение металла провода. Его длина увеличивается согласно формуле ΔL = L₀ * α * ΔT. Поскольку концы провода жестко закреплены на опорах, это увеличение длины не может быть скомпенсировано его укорачиванием. Единственный способ для провода "вместить" эту возросшую длину – сильнее прогнуться вниз, то есть провиснуть больше. Зимой происходит обратный процесс: охлаждение приводит к тепловому сжатию и уменьшению длины провода, что позволяет ему натянуться сильнее, уменьшая провисание.

Зимнее сжатие: обратный эффект мороза

При значительном понижении температуры зимой металлические провода подвергаются термическому сжатию. Молекулы теряют кинетическую энергию, сокращаются межатомные расстояния, что приводит к уменьшению общей длины провода. Это физическое свойство характерно для большинства металлов, включая сталь и алюминий, используемых в линиях связи.

Сокращение длины проводов вызывает резкое увеличение силы натяжения. Провод, зафиксированный между опорами, не может свободно укорачиваться, поэтому внутренние напряжения в материале возрастают. В результате проволока натягивается как струна, минимизируя провисание. Экстремальные морозы иногда даже приводят к разрыву проводов из-за критического напряжения.

Сопутствующие факторы

Ледяная корка: Налипание льда дополнительно утяжеляет провод, но компенсируется жёстким натяжением от сжатия металла.
Хрупкость материала: На морозе сталь становится менее пластичной, повышая риск повреждений при вибрации или ветровой нагрузке.
Снеговые шапки: Снег на проводах создаёт дополнительную массу, однако основное влияние на геометрию линии оказывает именно температурное сокращение длины.

Расчет провеса: почему летние цифры пугают

Основная формула провеса провода между опорами выглядит так: f = (w * L²) / (8 * T), где f – стрела провеса, w – вес единицы длины провода, L – длина пролета, T – механическое натяжение провода. Ключевая проблема кроется в параметрах w и T, которые радикально меняются с температурой.

При нагреве летом линейное расширение увеличивает длину провода (L в формуле растет), а натяжение T падает из-за снижения упругости металла. Одновременно с этим лед, утяжеляющий провод зимой (увеличивающий w), летом отсутствует. Казалось бы, облегчение провода должно уменьшать провес, но в реальности температурное влияние на L и T оказывается сильнее – их совместное действие катастрофически увеличивает значение f.

Скрытые факторы летнего провеса

Инженеров пугает нелинейность этих изменений:

Температурное удлинение: Провод длиной 100 м при +40°C удлиняется на 5–7 см по сравнению с -20°C. Квадрат длины (L²) в формуле усиливает этот эффект.
Потеря натяжения: Модуль упругости металла снижается на 15–20% при экстремальном нагреве. Ослабленное натяжение (T) прямо пропорционально увеличивает провес.
Солнечный нагрев: Темные провода поглощают ИК-излучение, их температура может на 15–30°C превышать температуру воздуха, что не учитывают стандартные термометры.

Параметр	Зима (-20°C)	Лето (+40°C)	Изменение
Натяжение (T)	Высокое	Низкое	↓ до 40%
Вес (w)	w + вес льда	Только w	↓ на 300–500%*
Длина (L)	Минимальная	Максимальная	↑ на 0.05–0.07%
Итоговый провес (f)	f_min	f_max	↑ на 200–400%

*Вес льда может в 3–5 раз превышать вес самого провода, но его отсутствие летом не компенсирует рост L² и падение T. Расчеты показывают, что провес в жару может достигать 4–8 метров против 1–2 метров зимой даже без учета обледенения.

Особую опасность создает динамика провисания при быстрых погодных сменах: внезапное похолодание после жары не успевает сократить материал провода, сохраняя критический провес. Это требует проектирования линий с огромным запасом по высоте, что удорожает инфраструктуру в разы.

Опасность обрыва: критический порог нагрева

При экстремальных летних температурах металлические провода не только удлиняются из-за теплового расширения, но и критически теряют прочность. Физические свойства стали и алюминия ухудшаются с ростом температуры: предел текучести снижается на 15-20% при нагреве от -20°C до +50°C, а пластичность возрастает, делая материал более уязвимым к деформациям.

Чрезмерное провисание создает нерасчётные механические нагрузки. При сильном ветре или ливне раскачивающиеся провода генерируют динамические удары, а резонансные колебания (эффект "пляски проводов") многократно увеличивают усилие на разрыв. Одновременно ослабевшие крепления на опорах испытывают перегруз из-за возросшего вектора тяги в горизонтальной плоскости.

Ключевые риски при достижении температурного предела

Обрыв возникает при сочетании трёх факторов:

Снижение запаса прочности материала ниже проектного минимума
Локальные слабые точки (коррозия, усталость металла в зажимах)
Пиковые нагрузки от погодных явлений

Температурный режим	Риск обрыва	Основная причина
До +30°C	Минимальный	Провисание в пределах нормы
+35°C...+45°C	Умеренный	Снижение прочности металла на 10-15%
Выше +50°C	Критический	Динамические нагрузки при ветре + потеря 20% прочности

Особую опасность представляет термическая усталость: многократные циклы нагрева-охлаждения создают микротрещины в местах соединений. При длительной жаре эти дефекты прогрессируют, снижая порог разрушения до значений рабочего натяжения.

Не только солнце: прогрев от силы тока

Общеизвестно, что металлические провода расширяются при нагреве, а летнее солнце нагревает их сильнее зимнего. Однако солнце – не единственный источник тепла, влияющий на провода.

Значительный вклад в нагрев проводов вносит электрический ток, протекающий по ним. Этот нагрев происходит постоянно, пока по линии передается энергия.

Тепло от протекания тока: эффект Джоуля

Когда электрический ток проходит через проводник, он встречает сопротивление. Преодоление этого сопротивления приводит к выделению тепла. Это явление известно как джоулево тепло или тепловое действие тока. Количество выделяемого тепла (Q) прямо пропорционально:

Квадрату силы тока (I²): Чем больше ток, тем существеннее нагрев.
Сопротивлению провода (R): Более тонкие или из материалов с высоким удельным сопротивлением провода нагреваются сильнее.
Времени протекания тока (t): Нагрев накапливается.

Таким образом, формула Q = I² * R * t описывает основной механизм нагрева проводов током.

Летом спрос на электроэнергию резко возрастает из-за работы кондиционеров, вентиляторов, систем охлаждения. Это приводит к значительному увеличению силы тока, протекающего по тем же самым проводам. Следовательно, джоулев нагрев проводов летом становится гораздо интенсивнее, чем в зимний период, когда нагрузки на сети обычно ниже.

Этот дополнительный нагрев от тока суммируется с нагревом от солнечных лучей. В результате общая температура проводов в жаркий летний день может быть на десятки градусов выше, чем зимой, даже при одинаковой температуре окружающего воздуха. Значительное тепловое расширение металла под действием совокупного тепла от солнца и тока и является главной причиной более сильного провисания проводов летом.

Фактор нагрева	Летний эффект	Зимний эффект
Солнечное излучение	Сильное прямое нагревание	Слабое или отсутствует
Нагрев от тока (Джоулево тепло)	Значительно выше из-за больших токов нагрузки	Значительно ниже из-за меньших токов нагрузки
Суммарный нагрев провода	Максимальный → Максимальное расширение → Сильное провисание	Минимальный → Минимальное расширение → Слабое провисание

Температурный диапазон эксплуатации проводов

Провода воздушных линий связи и электропередачи проектируются с учетом значительных колебаний температуры окружающей среды в течение года. Ключевым фактором, определяющим их длину и степень провисания, является линейный коэффициент теплового расширения материала провода (обычно стали, алюминия или их комбинации). Этот коэффициент показывает, насколько удлиняется единица длины материала при нагреве на 1°C.

Инженеры рассчитывают и устанавливают провода в определенном предварительном натяжении, исходя из нормативного температурного диапазона эксплуатации. Этот диапазон (например, от -40°C до +40°C, в зависимости от климатического района) определяет минимальную и максимальную температуры, при которых провод должен сохранять работоспособность и безопасность без чрезмерного провисания или перегрузки опор и изоляторов.

Последствия выхода за проектный диапазон

Эксплуатация провода за пределами его расчетного температурного диапазона приводит к нежелательным эффектам:

При высоких температурах (лето): Провод значительно удлиняется из-за теплового расширения. Поскольку длина пролета между опорами фиксирована, это удлинение проявляется как увеличение провисания. Чем выше температура относительно температуры монтажа (обычно близкой к среднегодовой), тем сильнее провис.
При низких температурах (зима): Провод сжимается. Если температура опускается ниже минимальной расчетной, натяжение провода резко возрастает. Это создает опасные механические нагрузки на сам провод (риск разрыва), на опоры и изоляторы.

Таким образом, летнее провисание – это не просто физическое явление, а необходимый инженерный компромисс. Преднамеренное увеличение провисания при монтаже (натяжение ниже максимально допустимого при высокой температуре) гарантирует, что зимой, при сильном охлаждении и сокращении длины провода, натяжение не превысит критического уровня, угрожающего целостности линии.

Параметр	Лето (Высокие температуры)	Зима (Низкие температуры)
Длина провода	Увеличивается (расширение)	Уменьшается (сжатие)
Механическое натяжение	Уменьшается	Увеличивается
Визуальное провисание	Максимальное	Минимальное (провод "тугой")
Основной риск	Увеличение габаритов (опасность для транспорта/пешеходов), схлесты при ветре	Разрыв провода, повреждение опор или изоляторов от перегрузки

Почему столбы не спасают от провисания

Столбы лишь фиксируют точки крепления проводов на определённой высоте, но не контролируют их линейное расширение. При нагреве летом металлические жилы проводов удлиняются по законам теплового расширения, увеличивая длину пролёта между опорами. Физическая жёсткость столбов не компенсирует это явление – они не способны "втянуть" лишние сантиметры провода обратно.

Изначальное натяжение кабеля рассчитывается для усреднённых температур, но экстремальная летняя жара превышает эти параметры. Когда провод удлиняется, сила тяжести действует на увеличенную длину, вызывая более глубокий прогиб. Столбы не могут динамически регулировать натяжение – их статичная конструкция лишь передаёт нагрузку в грунт, но не противодействует растяжению материала.

Ключевые ограничения столбовых конструкций

Нулевая компенсация расширения: Железобетонные/деревянные опоры не сжимаются при нагреве проводов, усугубляя провисание.
Гравитационная ловушка: Удлинённый провод тяжелее провисает под собственным весом – столбы лишь удерживают точки крепления, но не разгружают центр пролёта.
Механическая инертность: Отсутствие пружинных механизмов или автоматических натяжителей в обычных ЛЭП.

Фактор	Влияние на провисание	Роль столбов
Температурное расширение провода	Увеличивает длину пролёта на 2-3%	Не препятствуют удлинению
Сила тяжести	Прямо пропорциональна длине провода	Только передают нагрузку на фундамент
Кривизна пролёта	Максимальна в центре между опорами	Не поддерживают провод по всей длине

Инженеры частично нивелируют проблему предварительным натяжением проводов зимой, но летнее провисание остаётся неизбежным следствием физических законов. Даже усиленные столбы лишь уменьшают амплитуду провеса, но не устраняют его причину – несоответствие между температурной деформацией провода и статичностью опор.

Вес льда зимой против длины летом: что сильнее?

Провисание провода под нагрузкой определяется не только весом, но и его длиной. Формула провисания (стрелы провеса) для горизонтально натянутого провода между опорами пропорциональна квадрату длины пролета и весу единицы длины провода, и обратно пропорциональна натяжению. Ключевой момент: провисание растет пропорционально кубу длины пролета (L³), если рассматривать изменение длины самого провода при сохранении расстояния между опорами.

Зимой на провод может намерзать лед, значительно увеличивая его вес (до 20 кг/м и более в экстремальных случаях). Это дополнительная вертикальная нагрузка. Однако одновременно зимой из-за низких температур сам провод укорачивается (сжимается). Летом же, несмотря на отсутствие льда, провод удлиняется из-за теплового расширения, и это удлинение оказывается критически важным фактором для провисания.

Сравнение влияния факторов

Рассмотрим два сценария:

Зимой (холод + лед): Провод короче (меньше L), но его вес значительно больше (P_зима = P_пров + P_лед).
Летом (жара): Провод длиннее (больше L), но его вес минимален (P_лето ≈ P_пров).

Провисание (f) зависит от этих величин следующим образом:

f ∝ (P * L²) / T (где T - натяжение, которое также меняется, но для простоты сравнения допустим его относительное постоянство).
Главное: L в формуле возводится в квадрат. Удлинение провода летом увеличивает L, а зимой - уменьшает.

Сравнение вклада изменений:

Фактор	Зима	Лето	Влияние на провисание
Длина провода (L)	Минимальна (сжатие)	Максимальна (расширение)	L² летом >> L² зимой
Вес провода (P)	Максимален (лед)	Минимален (только провод)	P_зима >> P_лето

Что сильнее? Для типичных проводов и климатических условий влияние увеличения длины летом превосходит влияние увеличения веса зимой. Почему:

Кубическая зависимость от длины: Удлинение провода (ΔL) летом напрямую увеличивает его длину L. Так как провисание зависит от L² (в формуле при постоянном расстоянии между опорами), а само ΔL пропорционально исходной L, итоговое влияние на провисание пропорционально L³. Это очень сильная зависимость.
Ограниченный вес льда: Хотя вес льда значителен, он добавляет конечную величину к P (например, увеличивает вес в 2-5 раз). Удлинение же провода из-за нагрева (особенно на длинных пролетах) может достигать процентов или даже десятков процентов от исходной длины, что в квадрате дает гораздо больший рост.
Комбинация факторов: Летом факторы работают в одну сторону: большая длина и меньшая жесткость (из-за нагрева модуль упругости металла слегка снижается) усиливают провисание. Зимой факторы работают противоположно: больший вес увеличивает провисание, но меньшая длина и большая жесткость (на холоду) его уменьшают.

Итог: Несмотря на внушительный вес ледяного покрова, увеличение длины провода из-за теплового расширения летом оказывается доминирующим фактором, приводящим к большему провисанию именно в жаркий сезон. Эффект от удлинения, усиленный квадратичной (фактически кубической) зависимостью провисания от длины, перевешивает эффект от добавленного веса льда.

Роль предварительного натяжения при монтаже

Предварительное натяжение провода при монтаже – это ключевая инженерная мера, направленная на компенсацию будущих изменений его длины под воздействием внешних факторов, главным образом перепадов температуры. Монтажники намеренно натягивают провод с определенным усилием, значительно превышающим его вес, при установке в холодное время года (зимой или ранней весной/поздней осенью). Это создает в проводе начальное напряжение.

Это напряжение рассчитано таким образом, чтобы даже при максимальном сжатии провода в сильные морозы натяжение не достигало опасных значений, угрожающих разрывом. Одновременно, расчетное натяжение зимой обеспечивает достаточный запас для того, чтобы летом, несмотря на значительное удлинение провода из-за теплового расширения и неизбежное увеличение провисания, провод оставался на безопасной высоте над землей и сохранял необходимую механическую прочность.

Как натяжение компенсирует температурные изменения

Физика процесса основана на линейном расширении материалов:

Зимний монтаж с сильным натяжением: При низких температурах длина провода минимальна. Сильное натяжение создает высокое начальное напряжение, но длина мала – провисание минимально.
Летнее расширение: С ростом температуры металл провода расширяется (линейное расширение). Провод становится длиннее. Предварительное натяжение, заданное зимой, частично "съедается" этим удлинением. Напряжение в проводе падает, а его длина увеличивается – это и приводит к характерному большему летнему провисанию.
Баланс напряжений: Инженеры рассчитывают предварительное натяжение так, чтобы:
1. Зимой: Напряжение не превышало предела прочности провода (риск обрыва).
2. Летом: Напряжение не падало до нуля (провод не должен болтаться совсем бесконтрольно), а провисание оставалось в безопасных пределах.

Таким образом, более сильное провисание летом – это не дефект, а предусмотренный результат работы системы предварительного натяжения. Оно является прямым следствием удлинения провода от нагрева и ослабления первоначального (зимнего) натяжения, которое было специально задано высоким для компенсации этого эффекта и обеспечения надежности линии круглый год.

Как инженеры компенсируют сезонные изменения

Основной метод компенсации – предварительное натяжение проводов с учётом температурного диапазона региона. Инженеры рассчитывают оптимальное натяжение при монтаже, используя специальные формулы, учитывающие линейное расширение металла и минимальные зимние температуры. Провода закрепляются не "внатяжку", а с расчётным провисанием, достаточным для летнего расширения.

Для динамической регулировки применяются подвесные устройства: натяжные гирлянды из изоляторов с противовесами или пружинные компенсаторы. Эти системы автоматически ослабляют натяжение при сжатии проводов зимой и увеличивают его при летнем расширении, сохраняя безопасный прогиб. Критически важно, что провода никогда не фиксируются жёстко – они всегда имеют свободу перемещения в зажимах.

Ключевые инженерные решения

Учёт температурного коэффициента: Расчёты выполняются для экстремальных температур (от -40°C до +40°C) с запасом прочности 20-30%.
Петлевые соединения: Провода между опорами соединяются с провисом ("петлёй"), поглощающим термические деформации.
Контрольные маркеры: На линии устанавливаются датчики или визуальные метки для мониторинга провисания в реальном времени.

Элемент системы	Функция компенсации
Роликовые зажимы	Позволяют проводу скользить при изменении длины
Грузовые противовесы	Автоматически регулируют натяжение за счёт перемещения груза
Термостойкие сплавы	Снижают коэффициент линейного расширения (например, сталь с медным покрытием)

Проектирование: Моделирование провисания в специализированном ПО с интеграцией метеоданных за 20 лет.
Монтаж: Установка проводов при +15°C (среднесезонная температура) для симметричной компенсации.
Обслуживание: Плановые коррекции натяжения весной/осенью и замена деформированных участков.

Аварии на линиях: летний сценарий провисания

Значительное летнее провисание проводов, вызванное их тепловым расширением, напрямую создает ряд опасных сценариев для надежности и безопасности линий электропередачи. Увеличенная длина дуги между опорами снижает критический зазор до земли и окружающих объектов, что в пиковые температурные периоды может привести к фатальным последствиям.

Этот эффект превращает лето в сезон повышенного риска для ЛЭП, где провисание перестает быть просто физическим явлением, а становится фактором, провоцирующим аварии. Основные угрозы проявляются в следующих формах:

Касание деревьями и растительностью: Летом кроны деревьев достигают максимальной густоты и высоты. Провисший провод легко может коснуться веток, особенно при ветре. Это вызывает короткое замыкание (КЗ), отгорание провода, возгорание растительности и отключение линии.
Уменьшение изоляционных расстояний: Провисание сокращает расстояние не только до земли, но и до элементов опор, тросов, других фаз или рядом расположенных зданий. В условиях повышенной влажности (гроза, туман) или загрязнения воздуха это резко увеличивает вероятность пробоя воздуха и возникновения КЗ.
Повышение риска схлестывания проводов: Удлиненный и провисший провод обладает большей амплитудой колебаний при ветре. При определенных условиях (порывистый ветер, ледяная или снежная крупа) провода разных фаз могут схлестнуться, вызвав мощное КЗ, часто сопровождающееся разрушением проводов или арматуры.

Именно из-за этих критических летних рисков проектирование и монтаж новых линий, а также определение допустимого габарита провода над землей и препятствиями, всегда ведутся с учетом максимальных летних температур и соответствующего им наибольшего провисания.

Дирижирование проводов: свист и гудение в жару

Термическое расширение металла – главный виновник провисания проводов летом. При повышении температуры длина каждого пролета между опорами увеличивается, а натяжение провода ослабевает. Этот провисший провод превращается в гигантскую, слабо натянутую струну, идеально подготовленную к вибрации.

Ветер, особенно сильный и порывистый, становится дирижером этого необычного оркестра. Обтекающий провод воздушный поток создает вихри, которые могут отрываться попеременно с разных сторон провода. Эти периодические отрывы вихрей заставляют провод колебаться с определенной частотой. Когда частота вихреобразования совпадает с собственной резонансной частотой провисшего провода, возникает сильное поперечное колебание – галопирование, сопровождающееся низким мощным гудением.

От свиста к гудению: роль температуры

Температура воздуха кардинально меняет "настройку" провода и характер звучания:

Натяжение и частота: Сильно натянутый холодный зимний провод обладает высокой собственной частотой колебаний. Ветер может вызвать лишь высокочастотный, почти неслышимый писк или свист.
Летнее "расстройство": Летнее ослабление натяжения резко снижает собственную частоту провода. Теперь он легко входит в резонанс с более низкочастотными колебаниями, вызванными ветром.
Гармоники и хор: Провисший провод может колебаться не только всей длиной (основная частота), но и участками (гармоники). Это создает сложный звуковой спектр – от гудения основной частоты до воя и свиста высших гармоник, особенно заметных при сильном ветре.

Типичные звуковые эффекты при разных условиях:

Сезон/Состояние	Натяжение провода	Собственная частота	Характерный звук
Зима / Холод	Высокое	Высокая	Высокий свист, писк (часто неслышимый)
Лето / Жара	Низкое (провис)	Низкая	Низкое гудение, вой, "пение" проводов
Лето + Сильный ветер	Очень низкое	Очень низкая	Мощное гудение + вой высших гармоник

Скрытая угроза: коррозия внутри натяжителей

Основные элементы системы натяжения проводов – болты, талрепы или клиновые зажимы – часто имеют внутренние полости или резьбовые соединения, недоступные для визуального контроля. В эти микрощели проникает атмосферная влага, особенно активная в летний период из-за частых дождей и высокой относительной влажности воздуха. Конденсат, смешиваясь с промышленными загрязнителями или солями, образует агрессивный электролит.

Процесс электрохимической коррозии в замкнутом пространстве протекает ускоренно: металл натяжителя истончается, появляются глубокие очаги ржавчины. Особенно уязвимы зоны контакта разнородных металлов (например, стальной болт в алюминиевом зажиме), где возникает гальваническая коррозия. Постепенное разрушение снижает прочность детали и нарушает геометрию резьбы.

Как коррозия усиливает провисание

Критическое влияние проявляется в двух аспектах:механическая деградация и потеря функциональности:

Уменьшение сечения: Коррозия "съедает" металл, сокращая рабочее поперечное сечение натяжителя. Даже незначительное, на 10-15%, уменьшение площади резко снижает допустимую нагрузку. Под действием летнего нагрева и удлинения провода ослабленный элемент необратимо деформируется.
Заклинивание механизма: Ржавчина и продукты коррозии блокируют подвижные части (резьбу болтов, шарниры талрепов). Это делает невозможной ручную подтяжку провода при плановом обслуживании. Конструкция фиксируется в ослабленном состоянии, провисание нарастает с каждым тепловым циклом.

Фактор	Зимой	Летом
Влажность в узлах	Лед (менее агрессивен)	Жидкая вода + тепло (активная коррозия)
Состояние натяжителя	Стабильно (низкая активность коррозии)	Прогрессирующее разрушение

Результат – комбинированный эффект: летнее тепловое расширение провода совпадает с максимальным ослаблением крепежа из-за скрытой коррозии. Провисание становится не только сезонным явлением, но и необратимым процессом, требующим замены узлов. Обнаружение таких дефектов возможно лишь при полной разборке натяжителя, что редко выполняется профилактически.

Почему птицы любят провисшие летние провода

Провисшие летние провода создают оптимальные условия для птиц благодаря сниженному натяжению. Зимой туго натянутые провода сильно вибрируют от ветра и малейшего движения, что затрудняет удержание равновесия. Летом же провода провисают под собственным весом из-за теплового расширения металла, становясь более стабильными и менее чувствительными к внешним воздействиям.

Мягкий прогиб проводов образует естественные "качели" с плавной амплитудой раскачивания. Это позволяет птицам комфортно размещаться группами без риска столкновений. Дополнительным фактором служит температурный режим: летом прогретый металл помогает пернатым сохранять тепло тела в прохладные утренние часы и после дождя.

Ключевые преимущества для птиц

Устойчивость: Снижение напряжения в проводах уменьшает вибрацию
Безопасность: Меньший риск соскальзывания при резких порывах ветра
Социализация: Возможность компактного размещения стай
Терморегуляция: Прогретый металл заменяет солнечные ванны

Сезон	Состояние проводов	Комфорт для птиц
Зима	Сильно натянуты	Низкий (вибрация, обледенение)
Лето	Провисшие	Высокий (стабильность, термоэффект)

Примечательно, что некоторые виды птиц (воробьи, ласточки, скворцы) инстинктивно выбирают именно провисшие участки линий для длительного отдыха. Это подтверждается наблюдениями орнитологов: на прямых зимних проводах пернатые редко задерживаются дольше 2-3 минут, тогда как на летних дугах могут проводить часы.

Ветровая нагрузка: взаимодействие с температурой

Тепловое расширение проводов летом критически снижает их натяжение. Провод, становясь длиннее и менее тугим, теряет структурную жесткость. Это ослабленное состояние делает его значительно более восприимчивым к динамическому воздействию ветра. Силы, создаваемые даже умеренным ветром, легко раскачивают и деформируют провисший провод, усиливая его колебания и увеличивая амплитуду провисания по сравнению с его зимним натянутым положением.

Зимой, при низких температурах, провод сокращается и натягивается сильнее, становясь жестче и устойчивее. Высокое натяжение эффективно сопротивляется ветровым нагрузкам, минимизируя амплитуду колебаний. Летняя же комбинация провисания и нагрева создает идеальные условия для ветра, чтобы сильнее воздействовать на провод: увеличенная длина пролета и меньшая сила натяжения позволяют ветру прикладывать больший изгибающий момент, что проявляется как большее видимое провисание под действием воздушных потоков.

Факторы влияния ветровой нагрузки на провисание

Степень влияния ветра на провисание летом зависит от нескольких взаимосвязанных факторов:

Скорость и порывистость ветра: Чем сильнее и турбулентнее ветер, тем больше аэродинамическая сила, действующая на провод.
Диаметр и поверхность провода: Более толстые или провода с шероховатой поверхностью (например, покрытые инеем или пылью) испытывают большее сопротивление ветру.
Длина пролета: Чем длиннее пролет между опорами, тем больше свобода для колебаний и провисания под ветром.
Исходное натяжение (температура): Ключевой фактор. Низкое натяжение (лето) резко увеличивает амплитуду колебаний при одинаковой ветровой нагрузке по сравнению с высоким натяжением (зима).

Взаимосвязь между температурой, натяжением провода и его реакцией на ветер можно представить так:

Сезон	Температура	Натяжение провода	Жесткость провода	Восприимчивость к ветру	Результирующее провисание под ветром
Лето	Высокая	Слабое	Низкая	Высокая	Значительно увеличивается
Зима	Низкая	Сильное	Высокая	Низкая	Минимальное увеличение

Важно отметить дополнительные эффекты:

Резонанс: При определенных частотах ветровых порывов, совпадающих с собственной частотой колебаний ослабленного летнего провода, может возникать резонанс, многократно усиливающий амплитуду колебаний и провисания, вплоть до опасного схлестывания проводов.
Аэродинамическое демпфирование: В очень плотном, холодном зимнем воздухе аэродинамическое демпфирование колебаний может быть несколько выше, чем в разреженном летнем, хотя этот эффект вторичен по сравнению с влиянием натяжения.

Тень деревьев как неочевидный фактор нагрева

Казалось бы, тень от листвы должна охлаждать провода, но летом она создаёт контрастные температурные зоны. Участки под прямым солнцем раскаляются до +60°C и выше, тогда как в затенённых областях температура остаётся на 15-20°C ниже. Этот перепад возникает даже на коротких отрезках одного пролёта, создавая "тепловые мосты".

Неравномерное расширение металла вызывает микронапряжения в структуре провода. Нагретые солнцем сегменты активно удлиняются, а затенённые сохраняют относительную жёсткость. В результате возникают точки повышенной деформации, где материал постепенно "устаёт", теряя упругость. Зимой деревья без листьев не формируют резких теневых границ, поэтому провода остывают равномерно без критических перекосов.

Термические циклы и усталость металла

Ключевой аспект, часто упускаемый из виду, заключается не только в однократном расширении провода летом, а в постоянном, многолетнем воздействии термических циклов. Ежегодный переход от зимних морозов к летней жаре и обратно заставляет металл проводов и их крепления бесчисленное количество раз расширяться и сжиматься.

Эти повторяющиеся деформации создают циклические механические напряжения в материале. Даже если амплитуда напряжений от одного только теплового расширения/сжатия не превышает предел текучести металла при единичном воздействии, их многократное приложение приводит к явлению усталости материала. Металл постепенно "устает" от этих постоянных изменений.

Кумулятивный эффект и скрытые повреждения

Усталость металла – это процесс постепенного накопления микроповреждений под действием переменных напряжений:

Накопление микродефектов: Каждый цикл нагрева-охлаждения генерирует микроскопические сдвиги в кристаллической решетке металла. Со временем в местах концентрации напряжений (особенно у зажимов, изоляторов, в точках соединений) зарождаются микротрещины.
Рост трещин: Эти микротрещины неуклонно растут с каждым последующим термическим циклом. Напряжения концентрируются на острие трещины, способствуя ее продвижению вглубь материала.
Снижение эффективного сечения и прочности: По мере роста трещин фактическое поперечное сечение провода, способное нести нагрузку (его собственный вес + возможный лед зимой), уменьшается. Это приводит к необратимому снижению общей прочности и жесткости провода на растяжение.
Усиление пластической деформации: Ослабленный усталостью металл становится более склонным к пластическому течению (необратимой деформации) под действием постоянной растягивающей нагрузки от веса провода. Это течение особенно заметно проявляется летом при максимальном нагреве, когда металл наиболее пластичен, и приводит к дополнительному, невосстанавливаемому удлинению провода.

Таким образом, провисание – это результат комбинации:

Мгновенного упругого удлинения при нагреве (обратимого).
Накопленного необратимого пластического удлинения из-за постоянной нагрузки.
Ключевой фактор: Увеличения этого необратимого удлинения из-за снижения прочности металла на растяжение, вызванного многолетней термической усталостью и микроповреждениями. Ослабленный провод легче и сильнее растягивается под собственным весом в жаркую погоду.

Сравнительный эффект термических циклов:

Фактор	Зимний цикл (охлаждение)	Летний цикл (нагрев)	Влияние на усталость и провисание
Температура	Низкая	Высокая	Высокая летняя температура снижает предел текучести металла, облегчая пластическое течение под нагрузкой.
Нагрузка	Выше (возможен лед, ветер)	Ниже (только собственный вес)	Хотя зимняя нагрузка выше, именно летом ослабленный усталостью и разогретый металл наиболее подвержен необратимому вытягиванию.
Состояние металла	Более прочный, менее пластичный	Менее прочный (из-за температуры и усталости), более пластичный	Летом кумулятивное воздействие усталости проявляется сильнее в виде увеличения остаточной деформации после снятия теплового напряжения.

Современные материалы: композиты против провисания

Традиционные стальные провода подвержены значительному тепловому расширению, что усугубляет летнее провисание из-за высоких температур. Композитные материалы, такие как ACCC (Aluminum Conductor Composite Core), предлагают принципиально иное решение: их центральная несущая жила из углепластика обладает крайне низким коэффициентом теплового расширения – в 5-10 раз меньше, чем у стали.

Нулевое тепловое расширение достигается за счет ориентации углеродных волокон вдоль оси кабеля и их жесткой полимерной матрицы. Это позволяет сохранять практически неизменную длину при колебаниях температуры от -40°C до +180°C, сводя к минимуму сезонные изменения провисания.

Преимущества композитных жил

Уменьшение провисания: Провод сохраняет стабильное натяжение без сезонной регулировки.
Повышенная нагрузочная способность: Углепластик прочнее стали при меньшем весе, допуская больший ток без перегрева.
Коррозионная стойкость: Отсутствие металла в сердцевине исключает ржавчину.

Параметр	Стальной сердечник	Углепластиковый сердечник (ACCC)
Тепловое расширение	Высокое (11.5×10⁻⁶/°C)	Низкое (0.5-2.0×10⁻⁶/°C)
Допустимая температура	До 100°C	До 180°C
Механическая прочность	Средняя	Высокая (на 25-30% выше)

Хотя стоимость композитов выше стали, их долговечность и снижение эксплуатационных затрат (отказ от частых подтяжек, ремонтов) делают их экономически эффективными для ответственных ЛЭП. Технология особенно востребована в регионах с экстремальными климатическими перепадами.

Техосмотр линий: летние критерии оценки провеса

Летний техосмотр фокусируется на критической оценке провеса проводов, достигшего максимума из-за теплового расширения металла. Повышенные температуры вызывают удлинение проводов, что значительно увеличивает их стрелу провеса по сравнению с зимними значениями. Инспекторы тщательно измеряют расстояние от самой нижней точки провода до земли или препятствий, сверяя фактические показатели с нормативами для данной температуры, сечения провода и длины пролета.

Особое внимание уделяется участкам, где провисающий провод может приблизиться к ветвям деревьев, зданиям или транспортным магистралям на недопустимое расстояние. Риск короткого замыкания или обрыва линии из-за контакта с растительностью или конструкциями в летний период резко возрастает. Дополнительно анализируется состояние опор и креплений, испытывающих повышенную механическую нагрузку от провисшего провода.

Ключевые критерии летней оценки

Основные параметры, контролируемые во время летнего техосмотра:

Фактический провес при максимальной дневной температуре: Сравнение с расчетным провесом для текущих погодных условий.
Габарит до земли/препятствий: Обеспечение минимально безопасного расстояния в точке максимального провеса.
Состояние растительности в зоне проводов: Оценка риска соприкосновения веток с провисшей линией.
Натяжение проводов и состояние арматуры (зажимы, натяжные устройства): Проверка на отсутствие перегрузки и деформаций.
Провисание в смежных пролетах: Выявление асимметрии, указывающей на неравномерную нагрузку или проблемы с креплениями.

Данные летних замеров фиксируются и сравниваются с зимними показателями для прогнозирования поведения линии и планирования работ:

Параметр	Летний техосмотр	Зимний техосмотр
Основной фактор влияния	Тепловое расширение (+высокая t°)	Термическое сжатие (+низкая t°)
Величина провеса	Максимальная за год	Минимальная за год
Главный риск	Контакты с растительностью/объектами, перегрузка опор	Избыточное натяжение, обрыв провода
Критическая зона контроля	Середина пролета, кроны деревьев	Узлы крепления к опорам

Список источников

Статья опирается на фундаментальные законы термодинамики и материаловедения, объясняющие зависимость физических свойств металлов от температуры. Ключевые принципы теплового расширения и механики деформируемых тел подтверждены экспериментальными данными.

Дополнительно использовались технические руководства по проектированию линейных сооружений и исторические отчеты о строительстве телеграфных сетей. Особое внимание уделено специфике эксплуатации проводов в различных климатических условиях.

Учебники по молекулярной физике (разделы о тепловом расширении твёрдых тел)
Справочники по физическим свойствам металлов и сплавов
Техническая документация для линий связи
Научные работы по термомеханическому поведению материалов
Методические материалы по климатическим нагрузкам на ЛЭП
Архивные отчеты телеграфных компаний XIX-XX веков
