Момент затяжки свечей зажигания - правила монтажа

Статья обновлена: 18.08.2025

Правильная установка свечей зажигания критически важна для надежной работы двигателя.

Ключевым параметром при монтаже является момент затяжки – усилие, прикладываемое к свече при ее фиксации в головке блока цилиндров.

Недостаточный момент затяжки приводит к потере компрессии, перегреву свечи и прогару прокладки.

Чрезмерное усилие вызывает деформацию корпуса свечи, повреждение резьбы в головке блока или разрушение керамического изолятора.

Соблюдение точного момента затяжки, указанного производителем, обеспечивает оптимальный теплоперевод от свечи к двигателю и герметичность камеры сгорания.

Роль момента затяжки для герметичности камеры сгорания

Правильный момент затяжки обеспечивает плотное прилегание уплотнительного конуса свечи к седлу в головке блока цилиндров. Это создаёт непреодолимый барьер для раскалённых газов из камеры сгорания, давление которых достигает десятков атмосфер.

Нарушение герметичности приводит к прорыву газов через резьбовое соединение. Этот процесс сопровождается локальным перегревом деталей, коррозией посадочного места и постепенным разрушением резьбы ГБЦ. Потеря тепла через неплотность дополнительно нарушает температурный режим работы свечи.

Критические последствия отклонения момента затяжки

Слабая затяжка:
- Прорыв газов и потеря компрессии
- Прогар корпуса свечи и оплавление электродов
- Завинчивание свечи отработавшими газами
Чрезмерная затяжка:
- Деформация корпуса свечи и разрушение керамического изолятора
- Срыв резьбы в алюминиевой головке блока
- Затруднение демонтажа из-за заклинивания

Точное соблюдение момента, указанного производителем двигателя, гарантирует равномерную деформацию металлической шайбы уплотнения. Это формирует стабильное герметизирующее кольцо, устойчивое к термоциклированию и вибрационным нагрузкам.

Физика усилия: крутящий момент затяжки

Крутящий момент при затяжке свечи зажигания – это физическая величина, характеризующая вращательное усилие, приложенное к её корпусу при завинчивании в резьбовое отверстие головки блока цилиндров. Измеряется он в ньютон-метрах (Н·м) и строго регламентируется производителем двигателя.

Этот параметр критичен, так как обеспечивает необходимое механическое напряжение в резьбовом соединении. Правильное напряжение создаёт герметичность камеры сгорания и гарантирует оптимальный теплоперевод от юбки изолятора свечи к головке блока. Недостаточный или избыточный момент нарушает эти процессы.

Принципы и последствия

Недостаточный момент затяжки:

Нарушение герметичности: Прорыв раскалённых газов из камеры сгорания.
Перегрев свечи: Ухудшение отвода тепла через резьбу и уплотнительное кольцо/конус.
Самоотвинчивание: Риск выпадения свечи под нагрузкой, повреждение резьбы.

Избыточный момент затяжки:

Деформация корпуса: Искривление изолятора, приводящее к пробою или пропускам зажигания.
Разрушение резьбы: Срыв витков в головке блока (алюминий особо уязвим).
Закусывание уплотнения: Повреждение кольца или конуса, потеря герметичности при последующих заменах.

Механика процесса: Приложение момента вызывает растяжение (упругую деформацию) корпуса свечи и сжатие материала головки блока. Возникающая сила трения в резьбе и на торце уплотнения преодолевается ключом. После достижения требуемого момента силы трения становятся достаточными для удержания свечи в статическом положении под рабочими нагрузками.

Фактор влияния	Эффект на момент затяжки
Состояние резьбы (грязь, масло, повреждения)	Искажает фактическое усилие на уплотнении
Тип уплотнения (кольцо/конус)	Требует разного подхода к усилию
Материал головки блока (алюминий/чугун)	Влияет на риск срыва резьбы
Калибровка динамометрического ключа	Определяет точность достижения заданного значения

Единственный метод обеспечения правильного момента – использование откалиброванного динамометрического ключа в сочетании с чистой резьбой и соблюдением процедуры затяжки (например, для свечей с уплотнительным кольцом часто применяют предварительную затяжку до контакта, затем доворот на определённый угол). Игнорирование спецификаций производителя неизбежно ведёт к сокращению ресурса свечи и риску дорогостоящего ремонта двигателя.

Последствия недостаточной затяжки свечи зажигания

Неправильный момент затяжки приводит к нарушению теплопередачи от свечи к головке блока цилиндров. Корпус свечи перегревается, что провоцирует калильное зажигание – преждевременное воспламенение топливной смеси от раскалённых элементов. Это вызывает разрушение электродов, оплавление изолятора и резко снижает ресурс детали.

Слабый контакт между уплотнительным кольцом свечи и посадочным местом в ГБЦ создаёт микрощели. Через них прорываются раскалённые газы, буквально выжигая металл в зоне сопряжения. Образуются канавки и локальные перегревы, нарушающие геометрию посадочного отверстия. В критических случаях требуется дорогостоящий ремонт головки блока.

Основные риски

Прорыв газов: Снижение компрессии в цилиндре, падение мощности двигателя и увеличение расхода топлива.
Перегрев свечи: Оплавление центрального электрода, трещины керамического изолятора, преждевременный выход из строя.
Загрязнение резьбы: Проникновение выхлопных газов и нагара в резьбовое соединение, затрудняющее демонтаж.

Симптом	Механизм повреждения
Троение двигателя	Утечка газов нарушает стабильность искрообразования
Чёрный нагар на юбке изолятора	Просачивание несгоревшего топлива в зазор между корпусом и ГБЦ
Задиры на резьбе ГБЦ	Абразивное воздействие продуктов сгорания при вибрации свечи

Наиболее критичным последствием является разрушение резьбы в алюминиевой головке блока. Вибрация незатянутой свечи постепенно разбивает посадочное отверстие, а вырывание детали под давлением требует сложного ремонта с установкой футурок или заменой ГБЦ. Это в разы увеличивает стоимость обслуживания по сравнению с соблюдением регламента затяжки.

Опасности превышения момента затяжки

Превышение рекомендованного момента затяжки создаёт критические механические напряжения в материалах свечи и головки блока цилиндров. Это приводит к необратимым повреждениям, которые часто требуют сложного и дорогостоящего ремонта двигателя.

Чрезмерное усилие при закручивании нарушает расчётную геометрию соединения, провоцируя утечки газов, нарушение теплоотвода и появление микротрещин. Такие дефекты проявляются не сразу, но стремительно сокращают ресурс узла.

Критические последствия:

Срыв резьбы в алюминиевой головке блока – требует дорогостоящего ремонта с установкой ремонтной втулки или замены ГБЦ.
Растрескивание керамического изолятора свечи – вызывает пробой высокого напряжения и выход из строя катушки зажигания.
Деформация корпуса – нарушает теплопередачу, провоцируя калильное зажигание и прогар электродов.
Разрушение уплотнительной шайбы – ведёт к утечке компрессии и снижению мощности цилиндра.
Заклинивание свечи – делает демонтаж невозможным без риска разрушения резьбового канала.

Влияние затяжки на теплопередачу свечи

Правильный момент затяжки обеспечивает плотный контакт между корпусом свечи и головкой блока цилиндров. Этот контакт критичен для эффективной теплопередачи от теплового конуса свечи к системе охлаждения двигателя. Нарушение герметичности соединения из-за недостаточной затяжки создает термическое сопротивление на границе металлов.

Избыточное усилие при закручивании деформирует корпус свечи или резьбу в головке блока, что также нарушает плоскостность сопрягаемых поверхностей. Воздушные зазоры или микротрещины в зоне контакта действуют как теплоизолятор, провоцируя перегрев свечи. Температура центрального электрода при этом превышает расчетный диапазон, вызывая калильное зажигание и разрушение изолятора.

Последствия нарушения теплопередачи

Ключевые риски некорректной затяжки:

Перегрев свечи: Приводит к преждевременному воспламенению смеси (калильному зажиганию) и оплавлению электродов.
Холодный нагар: Недостаточный нагрев рабочей части препятствует самоочищению от сажевых отложений.
Прорыв газов: Снижение давления в цилиндре и прогар прокладки головки блока из-за утечек раскаленных газов.

Ситуация	Теплопередача	Температура свечи
Нормативная затяжка	Максимальная	Оптимальная
Слабый момент	Резко снижена	Аномально высокая
Чрезмерный момент	Частично нарушена	Локальные перегревы

Важно: Тепловой режим свечи напрямую определяет её калильное число и ресурс. Отклонение от рекомендованного момента затяжки даже на 20% сокращает срок службы на 30-50% из-за нарушения теплоотвода.

Факторы, определяющие требуемый момент затяжки

Ключевыми факторами, влияющими на необходимый момент затяжки свечи зажигания, являются материал изготовления головки блока цилиндров (ГБЦ) и тип уплотнительной поверхности самой свечи. Алюминиевые ГБЦ, обладая большим коэффициентом теплового расширения, требуют более точного и обычно несколько меньшего момента затяжки по сравнению с чугунными головками, чтобы избежать деформации резьбовых отверстий при нагреве двигателя.

Дополнительными значимыми факторами выступают размер резьбы свечи (диаметр и шаг), состояние резьбы в головке блока (наличие нагара, коррозии, повреждений), а также состояние самой свечи (чистота резьбы и контактных поверхностей). Недостаточный момент приводит к прорыву газов, перегреву свечи и возможному её вылету, а избыточный – к деформации корпуса свечи, срыву резьбы в алюминиевой ГБЦ или повреждению изолятора.

Основные определяющие факторы:

Материал головки блока цилиндров (ГБЦ):
- Алюминиевые ГБЦ: Требуют особо точного соблюдения момента, обычно меньшего, чем для чугуна. Чувствительны к перетяжке из-за более мягкого материала и высокого коэффициента теплового расширения.
- Чугунные ГБЦ: Допускают несколько больший момент затяжки и менее критичны к небольшим отклонениям от нормы благодаря большей прочности материала.

Тип уплотнения свечи:

Тип уплотнения	Характеристика	Требуемый момент
Коническое (конусное)	Уплотнение происходит по конусной поверхности у основания резьбы свечи. Не требует уплотнительной шайбы.	Обычно ниже (за счет формы)
Плоское (с кольцевой шайбой)	Уплотнение происходит через сминаемую (часто металлическую) шайбу между плоской поверхностью свечи и ГБЦ.	Обычно выше (для деформации шайбы)

Диаметр и шаг резьбы свечи: Чем больше диаметр резьбы (например, M14x1.25 против M12x1.25), тем выше обычно требуется момент затяжки для обеспечения необходимого усилия на уплотнение.
Состояние резьбы:
1. Чистая, новая резьба в ГБЦ и на свече обеспечивает предсказуемое трение и требует момента согласно спецификации.
2. Загрязненная (нагар, масло) или поврежденная резьба значительно изменяет трение. Наличие масла снижает трение, увеличивая риск перетяжки. Нагар увеличивает трение, мешая достичь нужного усилия затяжки.
Состояние уплотнительных поверхностей: Наличие нагара, задиров или коррозии на конусе свечи или привалочной поверхности ГБЦ (или на шайбе) мешает правильному уплотнению и требует осторожности при затяжке.

Типы резьбы и их влияние на затяжку

Тип резьбы свечи зажигания напрямую определяет усилие затяжки и герметичность соединения. Основные параметры – диаметр, шаг и профиль резьбы – влияют на распределение механического напряжения в головке блока цилиндров. Неправильный подбор или нарушение правил затяжки ведет к деформации резьбы, утечкам компрессии или повреждению посадочного места.

Свечи используют метрическую резьбу (ISO) или дюймовую (UNF/JIS). Распространенные диаметры – 10 мм, 12 мм, 14 мм и 18 мм. Шаг варьируется от 1.0 мм до 1.25 мм для метрической системы и 1/32" для дюймовой. Каждая комбинация диаметра и шага требует индивидуального момента затяжки из-за разной площади контакта и силы трения.

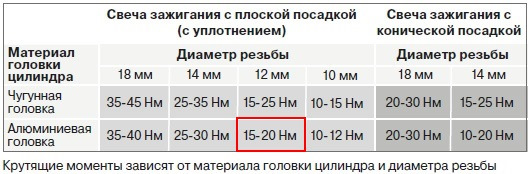

Характеристики резьбы и требования к моменту затяжки

Тип резьбы	Диаметр (мм)	Шаг (мм)	Особенности затяжки
M10×1.0 (ISO)	10	1.0	Требует минимального момента (8–15 Н·м). Риск срыва резьбы в алюминиевых ГБЦ.
M12×1.25 (ISO)	12	1.25	Стандарт для современных двигателей. Момент: 15–25 Н·м. Чувствителен к перетяжке.
M14×1.25 (ISO)	14	1.25	Наиболее распространённый тип. Допускает 25–35 Н·м для стали, 20–30 Н·м для алюминия.
18 мм (UNF)	18	1.058 (1/24")	Применяется в старых двигателях. Высокий момент (40–45 Н·м) из-за большей площади контакта.

Критические факторы влияния:

Мелкий шаг резьбы (1.0 мм) создаёт больше витков на единицу длины, повышая риск среза при перетяжке.
Крупный диаметр (18 мм) требует увеличенного момента для компенсации усилия на сдвиг.
Алюминиевая головка блока сокращает допустимый момент на 20% против чугунной из-за мягкости материала.

Длина резьбы также влияет на затяжку: короткая резьба (≤12 мм) концентрирует напряжение у первых витков, длинная (≥19 мм) распределяет нагрузку равномерно. Использование уплотнительной шайбы требует однократной затяжки с полным моментом для деформации шайбы, тогда как коническое уплотнение допускает повторную затяжку без увеличения усилия.

Различия для алюминиевых и чугунных ГБЦ

Алюминиевые головки блока цилиндров (ГБЦ) имеют существенно более высокий коэффициент теплового расширения по сравнению с чугунными. Это приводит к тому, что при нагреве двигателя алюминиевая резьба сильнее расширяется, создавая риск ослабления затяжки свечей. Чугунные ГБЦ менее чувствительны к температурным колебаниям благодаря стабильности материала и меньшему расширению.

Момент затяжки для алюминиевых ГБЦ всегда ниже, чем для чугунных, обычно на 20-30%. Превышение рекомендуемого усилия в алюминиевом блоке часто вызывает срыв резьбы или деформацию посадочного колодца. Для чугуна допустимы более высокие значения момента благодаря повышенной прочности материала и устойчивости к механическим нагрузкам.

Критерий	Алюминиевая ГБЦ	Чугунная ГБЦ
Тепловое расширение	Высокое (требует контроля затяжки после прогрева)	Низкое (стабильное соединение)
Риск повреждения	Критичен перетяж (срыв резьбы)	Умеренный (допускает небольшое превышение момента)
Типовая разница момента	На 20-30% ниже чугунных аналогов	Максимальные значения в диапазоне спецификаций

Обязательные правила:

Используйте динамометрический ключ с предустановленным значением момента, указанным в руководстве к двигателю
Для алюминиевых ГБЦ применяйте графитовую смазку на резьбу свечи (снижает трение и риск перетяга)
После первого прогрева двигателя проверяйте затяжку в алюминиевых ГБЦ из-за эффекта "просадки" материала

Важность уплотнительной шайбы свечи

Уплотнительная шайба (кольцо) свечи зажигания выполняет критическую герметизирующую функцию между корпусом свечи и головкой блока цилиндров. Она предотвращает прорыв раскаленных газов из камеры сгорания, обеспечивая сохранение компрессии и защиту резьбового соединения от коррозии. При монтаже шайба подвергается пластической деформации.

Отсутствие или повреждение шайбы приводит к нарушению теплопередачи: свеча перегревается, возникает риск калильного зажигания и детонации. Неплотное прилегание из-за дефекта шайбы вызывает потерю компрессии и подсос воздуха, что нарушает стабильность работы двигателя и увеличивает токсичность выхлопа.

Влияние на момент затяжки

Шайба напрямую определяет точность приложения крутящего момента:

Новая шайба: Требует полного обжатия при затяжке. Момент при первом монтаже включает усилие на деформацию кольца.
Повторное использование: Деформированная шайба не обеспечивает расчетного сопротивления. Применение рекомендуемого момента приведет к недостаточной затяжке.
Критичность калибровки: Без шайбы момент затяжки теряет смысл – резьба не создаст необходимого усилия прилегания.

Состояние шайбы	Последствие для момента затяжки
Новая (правильная)	Обеспечивает точное усилие обжатия и герметичность при указанном моменте
Деформированная (б/у)	Требует увеличения момента для герметизации (не рекомендуется), повышает риск срыва резьбы
Отсутствует/разрушена	Невозможность достижения правильного усилия прилегания, гарантированная утечка газов

Обязательная замена шайбы при каждой установке свечи – единственный способ гарантировать точное соответствие момента затяжки инженерным расчетам и долговечность соединения.

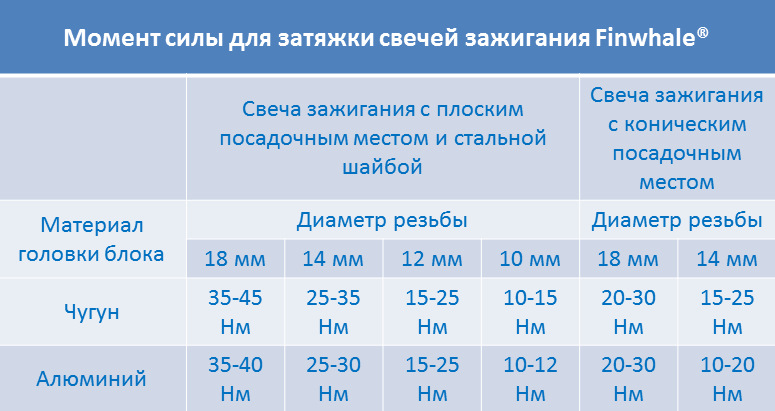

Как производители указывают момент затяжки

Производители свечей зажигания и двигателей строго регламентируют величину момента затяжки для каждой модели свечи. Эта информация является критической для обеспечения надёжной фиксации свечи в головке блока цилиндров и правильной работы двигателя.

Значение момента затяжки всегда указывается в технической документации к транспортному средству или двигателю, а также в спецификациях производителя свечей зажигания. Оно зависит от множества факторов, включая размер резьбы свечи, материал головки блока цилиндров, тип уплотнительной шайбы и конструктивные особенности двигателя.

Основные способы указания момента

Прямое указание в Ньютон-метрах (Н·м): Наиболее распространённый и точный метод. Значение чётко прописывается в руководствах по ремонту (например, "28 Н·м").
Указание в сочетании с углом доворота: Некоторые производители предписывают первоначальную затяжку небольшим моментом (чтобы прижать шайбу), а затем доворот на определённый угол (например, "затянуть до 15 Н·м, затем довернуть на 90°").
Рекомендации по типу шайбы: Для свечей с коническим уплотнением (без шайбы) и свечей с плоской шайбой (мягкой или жёсткой) требуются разные моменты затяжки.

Фактор влияния	Примеры значений/типов	Влияние на момент
Размер резьбы свечи	M10x1, M12x1.25, M14x1.25, M18x1.5	Чем больше диаметр резьбы, тем выше требуемый момент затяжки.
Тип уплотнения	Коническое, Плоская шайба (мягкая), Плоская шайба (жёсткая)	Коническое требует наименьшего момента, мягкая шайба - больше, жёсткая шайба - наибольший момент.
Материал ГБЦ	Чугун, Алюминиевый сплав	Для алюминиевых ГБЦ обычно требуется чуть меньший момент, чем для чугунных.

Категорически нельзя использовать момент затяжки, указанный для свечей другого размера или типа, или руководствоваться "опытом" без проверки спецификаций. Использование неправильного момента затяжки - основная причина повреждения резьбы в ГБЦ, слома керамического изолятора свечи или утечек компрессии.

Специфика для свечей с коническим седлом

Свечи с коническим седлом (без уплотнительного кольца) требуют особого подхода при монтаже из-за конструкции уплотнения. Герметизация камеры сгорания здесь обеспечивается непосредственным контактом конической поверхности корпуса свечи с ответной частью головки блока цилиндров.

Главное отличие – отсутствие необходимости контролировать степень сжатия уплотнительного кольца, как у плоских седел. Момент затяжки напрямую влияет на деформацию контактных поверхностей и качество герметизации.

Ключевые особенности монтажа

При установке свечей с коническим седлом строго обязательны:

Чистота поверхностей: малейшие загрязнения или повреждения на конусе свечи или в посадочном месте ГБЦ приведут к прогару газов.
Точный момент затяжки: критически важно соблюдать значение, указанное производителем двигателя (обычно ниже, чем для плоских седел с кольцом).

Последствия нарушения момента:

Недостаточный момент	Избыточный момент
Прорыв газов, перегрев свечи, калильное зажигание	Деформация конуса, повреждение резьбы ГБЦ, заклинивание

Рекомендуемая последовательность затяжки:

Завернуть свечу вручную до упора конуса в седло.
Докрутить динамометрическим ключом на угол 1/16 оборота (≈15°).
Или применить предписанный момент (обычно 15-25 Нм, точное значение – в спецификации двигателя).

Инструменты для контроля момента затяжки

Основным и незаменимым инструментом для точного контроля момента затяжки свечей зажигания является динамометрический ключ. Этот специализированный инструмент позволяет приложить к резьбовому соединению строго определенное усилие, измеряемое в ньютон-метрах (Н·м) или фут-фунтах (ft·lb), в соответствии со спецификациями производителя двигателя.

Использование динамометрического ключа при установке свечей зажигания критически важно. Недостаточный момент затяжки может привести к потере компрессии, перегреву свечи и прогару прокладки головки блока. Слишком высокий момент чреват срывом резьбы в головке блока цилиндров, повреждением керамического изолятора свечи или деформацией ее корпуса, что влечет за собой дорогостоящий ремонт.

Типы динамометрических ключей

Щелчковые (предельного типа): Самый распространенный тип. При достижении заданного момента срабатывает механизм, издающий характерный щелчок и сигнализирующий о необходимости прекратить затяжку. Просты в использовании, надежны, требуют сброса настройки после работы.
Стрелочные: Показывают прилагаемое усилие на аналоговой шкале с помощью стрелки. Требуют визуального контроля в процессе затяжки. Могут быть менее удобны в труднодоступных местах, но позволяют наблюдать за ростом усилия.
Электронные (цифровые): Наиболее точные и функциональные. Отображают момент на цифровом дисплее, часто имеют звуковую и световую сигнализацию при достижении заданного значения. Могут записывать данные, некоторые модели подключаются к ПК. Требуют источника питания (батарейки).

Важно: Для работы со свечами зажигания обязательно используйте именно динамометрический ключ, а не обычный вороток или гаечный ключ. Только он гарантирует соблюдение точного момента затяжки, необходимого для надежной и долговечной работы двигателя.

Калибровка динамометрического ключа

Точность момента затяжки свечей зажигания напрямую зависит от исправности и правильной калибровки динамометрического ключа. Регулярная проверка необходима, так как механизм со временем изнашивается, а погрешности в показаниях могут привести к критическим последствиям: недостаточная затяжка вызовет прогар прокладки, а чрезмерная – срыв резьбы в головке блока цилиндров.

Калибровка выполняется с помощью эталонного груза или сертифицированного динамометрического стенда. Процесс основан на принципе рычага: к рукоятке ключа фиксированной длины прикладывается известная сила, создающая эталонный момент. Показания ключа сравниваются с расчетным значением, при несоответствии выполняется регулировка механизма согласно инструкции производителя.

Этапы калибровки

Подготовка: Очистите ключ от загрязнений. Убедитесь в отсутствии механических повреждений и плавности хода трещотки.
Выбор точки приложения силы: Установите эталонный груз или датчик стенда строго перпендикулярно к рукоятке ключа на заданном расстоянии от центра квадрата привода (L в метрах).
Расчет эталонного момента (M_эт): Используйте формулу: M_эт = F * L, где F – прикладываемая сила (Ньютоны) или масса груза (кг) * 9.81.
Создание момента: Плавно приложите усилие до срабатывания ключа (для трещоточных) или установите силу на стенде. Следите, чтобы вектор силы был строго перпендикулярен рукоятке.
Сравнение показаний: Зафиксируйте момент срабатывания ключа (M_изм) и сравните его с M_эт. Допустимая погрешность обычно не превышает ±3-4%.
Корректировка: При превышении допустимой погрешности выполните регулировку согласно паспорту ключа (часто с помощью юстировочного винта). Повторите проверку.

Параметр	Значение	Примечание
Допустимая погрешность	±3-4%	Для большинства работ со свечами
Периодичность калибровки	Раз в год / 5000 циклов	Требования производителя – приоритет
Точка приложения силы	Середина рукоятки	Если иное не указано в паспорте

После калибровки ключ должен храниться с нулевым установленным моментом для снятия нагрузки с пружины. Использование неоткалиброванного ключа при затяжке свечей равнозначно работе "вслепую" и недопустимо при профессиональном подходе.

Метод 90 градусов: альтернативный подход

Данный метод применяется при отсутствии динамометрического ключа и основан на угловом контроле затяжки после ручной установки свечи. Его суть заключается в доворачивании свечи на строго определенный угол после момента касания уплотнительной поверхности седла ГБЦ. Этот подход компенсирует разницу в усилиях при ручном монтаже и минимизирует риск повреждения резьбы.

Технология требует точного соблюдения угла поворота в зависимости от типа уплотнения свечи. Для конических уплотнений (без металлической шайбы) применяется поворот ровно на 90°, что соответствует 1/4 оборота ключа. Для плоских уплотнений с компрессионной шайбой угол увеличивается до 180° (1/2 оборота), так как шайба требует дополнительной деформации для герметизации.

Порядок выполнения

Чистыми руками вкрутите свечу до контакта уплотнения с седлом
Зафиксируйте ключ на свече и отметьте начальное положение
Плавным движением доверните свечу:
- Коническое уплотнение: строго на 90°
- Плоское уплотнение: строго на 180°

Тип уплотнения	Визуальный признак	Угол доворота
Коническое	Конус без шайбы	90° (¼ оборота)
Плоское	Плоский торец со шайбой	180° (½ оборота)

Важно: метод требует предварительной очистки резьбовых соединений и визуального определения типа уплотнения. Несоблюдение углов приводит к недотяжке (прорыв газов) или перетяжке (срыв резьбы ГБЦ). Для алюминиевых головок допустимо уменьшение угла на 10-15°.

Ошибки ручной затяжки без инструмента

Ручная затяжка свечей без динамометрического ключа приводит к субъективной оценке усилия, так как человек физически не способен точно дозировать момент затяжки. Отсутствие калиброванного инструмента исключает контроль над критическим параметром, превращая установку в рискованную операцию с непредсказуемым результатом.

Последствия ошибок проявляются не мгновенно, а в процессе эксплуатации: от снижения мощности двигателя и повышенного расхода топлива до капитального ремонта из-за механических повреждений. Необратимые дефекты часто требуют замены дорогостоящих компонентов, например, головки блока цилиндров.

Типичные ошибки и их последствия

Недостаточная затяжка (ослабление после нагрева):
Утечка газов, перегрев корпуса свечи, прогар электродов, калильное зажигание.
Чрезмерное усилие (превышение момента на 30% и более):
Срыв резьбы ГБЦ, растрескивание керамического изолятора, деформация теплового конуса.
Перекос свечи при установке:
Разрушение резьбы, нарушение теплоотвода, ускоренное загрязнение электродов.
Игнорирование чистоты посадочного места:
Ложное ощущение "затянутости" из-за грязи в резьбе, последующее ослабление соединения.

Для сравнения отклонений:

Ситуация	Момент затяжки (Нм)	Риски
Норма для типовой свечи	20-30	Отсутствуют
Ручная "недотяжка"	10-15	Прогар прокладки, падение компрессии
Ручная "перетяжка"	35-50	Деформация ГБЦ, разрушение свечи

Попытки использовать подручные средства (пассатижи, обычные ключи) усугубляют проблему: неравномерное приложение силы создаёт локальные напряжения в металле. Единственная гарантия сохранности компонентов – применение динамометрического ключа с предписанным производителем моментом.

Подготовка двигателя к замене свечей

Обесточьте систему зажигания. Отсоедините минусовую клемму аккумулятора для предотвращения случайного запуска двигателя и поражения током. Убедитесь, что ключ зажигания извлечён из замка.

Очистите зону вокруг свечных колодцев. Используйте сжатый воздух или щётку для удаления грязи, мусора и масляных отложений с головки блока цилиндров. Попадание инородных частиц в камеру сгорания при демонтаже приведёт к повреждению двигателя.

Порядок демонтажа компонентов

Снимите декоративную пластиковую крышку двигателя (при наличии), открутив крепёжные болты или отщёлкнув фиксаторы.
Отсоедините высоковольтные провода или индивидуальные катушки зажигания:
- Для проводов: аккуратно потяните за колпачок, не дёргая за сам провод
- Для катушек: отключите разъём электропитания и открутите крепёжные болты
Пометьте провода/катушки маркером или малярным скотчем согласно нумерации цилиндров для правильной обратной сборки.

Важно: Не работайте на горячем двигателе. Дождитесь полного остывания ГБЦ (минимум 1-2 часа после остановки), чтобы избежать ожогов и деформации резьбы.

Очистка колодцев перед демонтажем

Перед выкручиванием свечи зажигания необходимо тщательно очистить её колодец от грязи, пыли и мусора. Во время эксплуатации в углубление вокруг свечи неизбежно попадают дорожная пыль, песок, частицы масла или антифриза. Эти загрязнения создают риск осыпания в камеру сгорания при извлечении свечи.

Попадание абразивных частиц в цилиндр приводит к катастрофическим последствиям: царапинам на зеркале цилиндра, повреждению поршневых колец и ускоренному износу двигателя. Особенно опасны металлическая стружка и песок, обладающие высокой абразивностью. Игнорирование очистки гарантированно сокращает ресурс силового агрегата.

Технология очистки

Для качественной обработки колодцев применяют:

Продувку сжатым воздухом – базовый метод удаления рыхлых загрязнений с помощью компрессора и тонкой насадки
Щёточный инструмент – специализированные длинные щётки с пластиковым или нейлоновым ворсом для механической очистки стенок
Аэрозольные очистители – средства типа WD-40 для растворения масляных отложений с последующей продувкой
Вакуумные экстракторы – профессиональное оборудование для принудительного удаления мусора

Критические правила: Запрещено использовать воду или агрессивные растворители – они могут просочиться в цилиндр. При обработке щёткой избегайте металлических инструментов, способных повредить резьбу. Всегда выполняйте очистку на холодном двигателе.

Последовательность операций:

Обесточить систему зажигания
Удалить крупные частицы пинцетом или клейкой лентой
Обработать колодец выбранным методом очистки
Повторно продуть воздухом
Проверить чистоту подсветкой фонариком

Проверка состояния резьбы в головке

Перед установкой новой свечи зажигания критически важно проверить состояние резьбы в посадочном отверстии головки блока цилиндров. Повреждённая или загрязнённая резьба не обеспечит правильный момент затяжки и герметичность соединения, что приведёт к утечкам компрессии, перегреву свечи или её механическому разрушению.

Визуально осмотрите резьбовое отверстие на предмет сколов, задиров, коррозии или нагара. Используйте фонарик для точной диагностики. Наличие масляных отложений или частиц металла указывает на необходимость очистки.

Методы очистки и восстановления резьбы

Очистка резьбы:

Применяйте специальный метчик с точным шагом резьбы (обычно М14х1,25). Поворачивайте его только по часовой стрелке.
После каждого оборота делайте пол-оборота назад для удаления стружки.
Обработайте резьбу очистителем карбюратора и сжатым воздухом.

Контроль качества:

Вкрутите свечу вручную до упора – процесс должен происходить плавно, без усилий.
При появлении люфта или заеданий используйте резьбовую вставку (хеликоил).
Избегайте абразивных материалов и агрессивных химикатов, разрушающих металл.

Тип дефекта	Последствия	Решение
Забитый нагар	Ложный момент затяжки	Механическая очистка метчиком
Сорванные витки	Отсутствие герметичности	Установка ремонтной вставки
Коррозия	Заклинивание свечи	Обработка проникающей смазкой

Дефектовка старых свечей зажигания

Визуальный осмотр демонтированных свечей зажигания позволяет диагностировать скрытые проблемы двигателя. Состояние электродов и изолятора отражает качество сгорания топливной смеси, корректность работы системы зажигания и общее техническое состояние силового агрегата.

Каждый тип дефекта имеет характерные признаки и указывает на конкретные неисправности. Анализ этих маркеров помогает предотвратить серьезные поломки и оптимизировать работу ДВС.

Распространенные дефекты и их интерпретация

Масляный нагар (черный маслянистый налет):
- Износ маслосъемных колпачков или поршневых колец
- Попадание моторного масла в камеру сгорания
Сухой сажевый налет (бархатисто-черное покрытие):
- Переобогащенная топливная смесь
- Загрязнение воздушного фильтра
- Низкая температура свечи (несоответствие калильного числа)
Оплавление электродов (шарообразные наплывы металла):
- Каталитический перегрев из-за раннего зажигания
- Использование низкооктанового бензина
- Детонация двигателя

Внешний признак	Возможная причина	Рекомендуемые действия
Белый или серый налет на изоляторе	Переобедненная смесь, перегрев свечи	Проверить датчики кислорода, герметичность впуска
Красноватый налет (кирпичный оттенок)	Присадки в топливе или масле	Сменить АЗС, использовать качественное топливо
Механические повреждения электрода	Некорректный монтаж, детонация	Проверить момент затяжки, устранить детонацию

Критичные дефекты: Трещины на изоляторе, эрозия центрального электрода (закругление кромок более 0.5 мм), нарушение герметичности корпуса требуют немедленной замены свечей. Игнорирование этих признаков приводит к пропускам зажигания и повреждению катушек.

Выбор свечей по калильному числу

Калильное число (КЧ) – ключевой параметр свечи зажигания, определяющий ее способность рассеивать тепло, полученное от камеры сгорания, в головку блока цилиндров. Оно напрямую влияет на рабочую температуру теплового конуса изолятора свечи.

Неправильный подбор свечи по калильному числу приводит к серьезным проблемам. Слишком "горячая" свеча (низкое КЧ) не успевает отводить избыточное тепло, что вызывает калильное зажигание и риск прогара поршней или клапанов. Слишком "холодная" свеча (высокое КЧ) отводит тепло слишком интенсивно, не достигая температуры самоочищения, что ведет к быстрому загрязнению нагаром и пропускам зажигания.

Классификация и подбор

Свечи классифицируются по калильному числу:

"Горячие" свечи: Низкое калильное число (например, 8-11 по российской шкале, 14-19 по шкале NGK/Bosch). Имеют длинный тепловой конус изолятора, который медленнее отдает тепло. Применяются в двигателях с низкой степенью сжатия, умеренными нагрузками и оборотами, для городского цикла или на изношенных моторах.
"Холодные" свечи: Высокое калильное число (например, 20 и выше по российской шкале, 24-31 по шкале NGK/Bosch). Имеют короткий тепловой конус изолятора, быстро отводящий тепло. Предназначены для форсированных двигателей с высокой степенью сжатия, работающих на максимальных нагрузках и оборотах (спортивные, турбированные моторы).

Основные критерии выбора:

Рекомендации производителя авто: Первоисточником всегда должен быть мануал к автомобилю или официальные каталоги свечных производителей по VIN/модели двигателя.
Тип и состояние двигателя: Степень сжатия, наличие турбонаддува, общее состояние (износ).
Условия эксплуатации: Преобладающий стиль езды (спокойный городской или агрессивная трасса/трек), климатические условия.

Важно: Отклонение от рекомендованного калильного числа оправдано только при существенном изменении условий работы двигателя (например, тюнинг) и должно производиться с осторожностью, обычно на один шаг в "горячую" или "холодную" сторону, с последующим контролем состояния свечей.

Тип свечи	Калильное число (Пример)	Отвод тепла	Тепловой конус	Типичное применение
"Горячая"	Низкое (8-11 рос., 14-19 NGK/Bosch)	Медленный	Длинный	Стандартные атмосферные моторы, городская езда, изношенные ДВС
"Холодная"	Высокое (20+ рос., 24-31 NGK/Bosch)	Быстрый	Короткий	Форсированные, турбированные двигатели, высокие нагрузки/обороты

Проверка зазора электродов новой свечи

Даже новые свечи зажигания могут иметь отклонения в зазоре между электродами из-за транспортировки или производственных допусков. Поэтому перед установкой необходимо обязательно проверить и, при необходимости, отрегулировать зазор.

Для проверки используйте специальный щуп (плоский или круглый). Вставьте щуп между центральным и боковым электродами – он должен проходить с лёгким сопротивлением. Избегайте применения чрезмерного усилия, чтобы не повредить электроды.

Тип двигателя	Зазор (мм)
Бензиновый атмосферный	0,7–0,9
Турбированный бензиновый	0,6–0,8
Газобаллонное оборудование (ГБО)	0,4–0,6

Обработка резьбы противозадирным составом

Нанесение противозадирного состава на резьбу свечи зажигания – обязательный этап монтажа, особенно для алюминиевых головок блока цилиндров. Состав предотвращает прикипание металла, коррозию и заедание резьбы при последующем демонтаже, что критично для долговечности двигателя.

Состав выполняет роль смазки при затяжке, обеспечивая точность момента и снижая трение. Без него велик риск повреждения резьбы ГБЦ или самой свечи из-за сухого контакта разнородных металлов при высоких температурах.

Правила применения

Тип состава: Используйте специализированные термостойкие пасты (например, на основе меди или графита). Масло или смазки общего назначения недопустимы – они выгорают.
Нанесение:
1. Очистите резьбу свечи от грязи и масла.
2. Нанесите тонкий слой состава только на резьбу (не на электрод или корпус свечи!).
3. Избегайте избытка пасты – она может попасть в камеру сгорания.
Исключения: Не применяйте состав для свечей с заводским покрытием (например, никелированных).

Ошибка	Последствие
Полное отсутствие состава	Прикипание свечи, обрыв резьбы при демонтаже
Нанесение на корпус свечи	Нарушение теплоотвода, перегрев
Использование неподходящей смазки	Карбонизация остатков, заклинивание резьбы

Запрет на использование графитовой смазки

Графитовая смазка категорически запрещена для обработки резьбы свечей зажигания при монтаже. Она обладает высокой электропроводностью, что создает риск паразитных токов утечки через резьбовое соединение. Это нарушает работу системы зажигания, так как высокое напряжение может найти альтернативный путь на массу вместо образования искры между электродами свечи.

Использование графитовых составов приводит к снижению мощности двигателя, пропускам воспламенения и повышению расхода топлива. Дополнительно графит спекается под воздействием высоких температур в зоне резьбы, затрудняя последующий демонтаж свечей и повышая риск срыва резьбы в головке блока цилиндров.

Критические последствия применения графита

Пробой изолятора: ток утечки повреждает керамический изолятор свечи
Короткое замыкание: искрообразование между центральным электродом и корпусом свечи через смазку
Калильное зажигание: локальный перегрев резьбового соединения

Для правильного монтажа следует использовать только специализированные антифрикционные составы на медной или керамической основе. Эти материалы сохраняют диэлектрические свойства при рабочих температурах, предотвращают прикипание резьбы и обеспечивают точный момент затяжки без риска для электросистемы двигателя.

Правила установки свечи в колодец

Перед монтажом тщательно очистите резьбу колодца сжатым воздухом или щеткой – попадание абразивных частиц в камеру сгорания недопустимо. Убедитесь в отсутствии механических повреждений на посадочном месте и целостности резьбы.

Визуально проверьте состояние уплотнительной шайбы или конуса свечи. Никогда не применяйте силу при вкручивании – начальная посадка должна выполняться исключительно вручную до ощущения контакта с седлом.

Порядок затяжки

Наживите свечу пальцами, вращая против часовой стрелки до щелчка (для совмещения резьбовых витков).
Вкручивайте вручную по часовой стрелке до упора, избегая перекосов.
Используйте только динамометрический ключ для финальной затяжки.
Приложите момент, указанный производителем авто:
- Стандартные значения: 15-30 Н·м для 14-мм резьбы, 25-45 Н·м для 18-мм
- Для свечей с плоской прокладкой: +90° после касания седла
- Для свечей с коническим уплотнением: +15° после касания
Запрещено использовать удлинители ключа – это искажает калибровку момента.

Этап предварительной затяжки вручную

Предварительная затяжка вручную – обязательный этап монтажа свечи зажигания, предшествующий финальной затяжке динамометрическим ключом. Его цель – обеспечить правильное вхождение резьбы свечи в посадочное отверстие головки блока цилиндров без перекоса. Пропуск этого шага существенно повышает риск срыва резьбы или повреждения электрода.

Для выполнения этапа свечу аккуратно вставляют в колодец и вращают только пальцами по часовой стрелке до момента плотного прилегания конусного уплотнения или шайбы к поверхности ГБЦ. Ключи или другие инструменты на этой стадии категорически запрещены – усилие должно контролироваться тактильно.

Критерии корректной предварительной затяжки

Свеча вкручивается без усилия и не требует приложения дополнительной физической силы
Отсутствует видимый перекос оси свечи относительно посадочного отверстия
Резьба не издаёт скрипящих или щелкающих звуков при вращении
После ручной затяжки корпус свечи не проворачивается от легкого касания

Контроль свободного хода резьбы

Свободный ход резьбы – это начальный этап вкручивания свечи, когда она движется по резьбе колодца без усилия до момента соприкосновения конусного уплотнения с седлом ГБЦ. Данный этап выполняется исключительно вручную, с использованием свечного ключа без динамометрического инструмента. Его цель – обеспечить правильное позиционирование свечи и избежать перекоса, который может привести к повреждению резьбы в алюминиевом блоке цилиндров.

Отсутствие контроля свободного хода резьбы – распространённая ошибка, провоцирующая срыв первых витков резьбы в головке блока. При перекосе или приложении избыточного усилия на начальном этапе возникают металлическая стружка и задиры, что влечёт необходимость дорогостоящего ремонта с применением фрезерования и установки ремонтных вставок. Особенно критичен этот этап для свечей с коническим уплотнением, требующих точной соосности.

Правила выполнения и последствия нарушений

При корректном вкручивании свеча должна входить в колодец плавно, без заеданий, совершая 5-8 полных оборотов до момента касания уплотнения. Если резьба идёт туго, необходимо извлечь свечу, проверить состояние резьбы на ней и в колодце, очистить от загрязнений. Запрещается использование удлинителей или трещотки до завершения ручного этапа.

Риски при игнорировании контроля:
- Деформация первых витков резьбы ГБЦ
- Образование металлической стружки в камере сгорания
- Нарушение теплопередачи из-за перекоса корпуса свечи

Ситуация	Действие
Свеча вкручивается менее 4 оборотов	Проверить совпадение шага резьбы, наличие уплотнительного кольца (у плоских свечей)
Возникает сопротивление при ручном вкручивании	Извлечь свечу, очистить резьбу проволочной щёткой, нанести графитовую смазку

Техника финальной затяжки динамометрическим ключом

Финальная затяжка свечи зажигания динамометрическим ключом – критический этап монтажа, определяющий надежность контакта и отвода тепла. Применение динамометрического ключа обеспечивает точное соблюдение усилия, указанного производителем двигателя или свечи, исключая как недотяжку (риск прорыва газов, перегрева), так и перетяжку (деформация резьбы ГБЦ, срыв нитей, разрушение керамического изолятора).

Перед затяжкой убедитесь, что резьба свечи и отверстие в головке блока цилиндров (ГБЦ) чистые, а свеча установлена вручную до упора без перекоса. Нанесите на резьбу свечи тонкий слой специальной высокотемпературной противозадирной смазки (если это рекомендовано производителем), избегая попадания на электроды и керамический изолятор.

Последовательность действий при затяжке

Предварительная затяжка: Заверните свечу вручную или трещоткой с удлинителем до момента касания шайбы упорного торца свечи с посадочной поверхностью ГБЦ.
Настройка ключа: Установите на динамометрическом ключе требуемое значение момента затяжки (в Н·м), найденное в руководстве по ремонту ТС или спецификациях производителя свечи. Закрепите настройку.
Плавное приложение усилия: Плавно и равномерно тяните ключ строго вдоль оси свечи до срабатывания механизма (характерный щелчок или сигнал). Избегайте рывков и повторных "дотяжек" после щелчка.
Контроль: Убедитесь, что ключ сработал один раз. Не прикладывайте дополнительное усилие.

Диаметр резьбы свечи (мм)	Типовой момент затяжки (Н·м)	Примечание
M10, M12	15-25	Малолитражные двигатели
M14	25-40	Наиболее распространенный размер
M18	40-60	Мощные ДВС, дизели

Важные предупреждения: Никогда не используйте ударный гайковерт. Если свеча имеет уплотнительную шайбу, момент указывается для новой шайбы (при повторной установке старой шайбы момент может снижаться на 5-10 Н·м). Для свечей с коническим уплотнением (без шайбы) момент затяжки обычно ниже. Точное значение всегда уточняйте по документации!

Особенности затяжки длинных и коротких свечей

Длинные свечи зажигания имеют увеличенную резьбовую часть, что создает повышенное трение при вкручивании. Это требует строгого контроля момента затяжки для компенсации дополнительного сопротивления. Короткие свечи отличаются компактной резьбой с меньшей площадью контакта, что влияет на распределение усилия при монтаже.

Разница в геометрии корпуса напрямую влияет на теплопередачу и механическую стабильность. Перетяжка коротких свечей критична из-за риска срыва резьбы, тогда как для длинных опасна деформация керамического изолятора или корпуса.

Сравнение требований к затяжке

Длинные свечи:
- Требуют пониженного момента затяжки (на 5-10 Н·м меньше коротких аналогов)
- Обязательное использование динамометрического ключа из-за эффекта "рычага"
- Двухэтапная затяжка: предварительная посадка + финальный момент
Короткие свечи:
- Необходим строгий контроль момента (риск срыва резьбы при превышении)
- Обязательная очистка колодца перед установкой
- Запрет использования удлинителей ключа

Параметр	Длинные свечи	Короткие свечи
Рекомендуемый момент	15-25 Н·м	20-30 Н·м
Критичная ошибка	Деформация корпуса	Срыв резьбы ГБЦ
Ключевое правило	Компенсация трения по резьбе	Точное соблюдение паспортного момента

Монтаж в труднодоступных местах (боковые свечи)

Установка боковых свечей зажигания требует особого подхода из-за ограниченного пространства вокруг колодцев. Недостаточный визуальный контроль и сложный доступ инструментами повышают риск ошибок при затяжке.

Ключевая сложность – невозможность применить стандартный динамометрический ключ под прямым углом. Неправильный угол наклона адаптера или удлинителя искажает передачу крутящего момента, приводя к недотяжке или перетяжке.

Стратегии монтажа

Основные решения для безопасной установки:

Специализированный инструмент: Применение карданных удлинителей с шарнирами и индикаторных динамометрических ключей с гибкой головкой.
Калибровка усилия: Предварительная проверка момента затяжки на открытом участке двигателя с аналогичной комбинацией адаптеров.
Тактильный контроль: Фиксация удлинителя рукой у основания свечного колодца для минимизации паразитного изгиба.

Обязательные этапы после установки:

Повторная проверка момента затяжки после прогрева двигателя до рабочей температуры.
Контроль состояния резьбы в колодце при помощи резьбонарезного инструмента перед монтажом.
Использование антифрикционных покрытий только если это прямо рекомендовано производителем ДВС.

Карданные переходники представляют собой гибкие удлинители с шарнирным соединением, позволяющим изменять угол передачи усилия. При монтаже свечей зажигания они становятся незаменимы в стесненных условиях моторного отсека, где прямой доступ к свечным колодцам ограничен элементами конструкции.

Основное назначение таких переходников – обеспечить корректную передачу крутящего момента от динамометрического ключа к головке свечи даже при отклонении оси на 15-25 градусов. Это исключает перекосы и повреждение резьбы ГБЦ при закручивании, особенно критичное для алюминиевых блоков цилиндров.

Особенности применения карданных переходников

Правила безопасной работы

При использовании карданных адаптеров обязательно соблюдайте следующие требования:

Фиксируйте переходник в головке свечи до установки в колодец во избежание падения в полость цилиндра
Контролируйте угол излома – не допускайте перегибов свыше 30° для предотвращения заклинивания
Применяйте только с трещоточными ключами – ударные инструменты разрушают шарнирный механизм

Технология монтажа включает три этапа:

Ручная затяжка свечи до упора через переходник
Доворот динамометрическим ключом на угол, указанный производителем авто
Контроль момента по шкале ключа без резких рывков

Тип колодца	Рекомендуемая длина адаптера	Макс. угол излоба
Глубокий (>80 мм)	150-200 мм	20°
Средний (50-80 мм)	75-100 мм	25°
Поверхностный (<50 мм)	50 мм	30°

Важно: После 50 циклов использования проверяйте люфт шарнира – износ приводит к погрешности момента затяжки до 15%. Комбинируйте переходник с магнитной головкой для дополнительной фиксации свечи при установке.

Затяжка при замене свечных трубок

Свечные трубки обеспечивают герметичность камеры сгорания и защищают свечи от масла и грязи. Их неправильная затяжка приводит к утечкам масла через резьбовое соединение в головке блока цилиндров, что вызывает загрязнение колодцев свечей и нарушает работу двигателя.

Ключевое значение имеет соблюдение момента затяжки, указанного производителем двигателя. Превышение усилия деформирует уплотнительные кольца или саму трубку, а недостаточная затяжка не создаст необходимого контакта для герметизации. Обязательно очистите посадочное место от старой смазки и загрязнений перед установкой новых трубок.

Порядок действий

Нанесите тонкий слой моторного масла или специальной смазки на уплотнительные кольца новых трубок.
Вручную вверните трубки в головку блока до упора, избегая перекоса.
Затяните трубки динамометрическим ключом в два этапа:
- Предварительная затяжка с усилием 5-10 Н∙м
- Окончательная затяжка до значения, указанного в спецификации (обычно 15-30 Н∙м)
Проверьте отсутствие зазоров между фланцем трубки и головкой блока цилиндров.

Критические ошибки:

Использование ударного гайковерта без контроля момента
Затяжка без динамометрического ключа
Повторное использование старых уплотнительных колец
Установка деформированных или поврежденных трубок

Порядок работы цилиндров двигателя

Порядок работы цилиндров – последовательность чередования тактов рабочего хода в цилиндрах двигателя. Он определяется конструкцией коленчатого вала, расположением шатунных шеек и фазой газораспределения. Правильный порядок минимизирует вибрации и обеспечивает равномерную нагрузку на коленвал.

Чередование рабочих ходов происходит через равные углы поворота коленвала. Для 4-цилиндрового рядного двигателя угол между вспышками составляет 180°, для 6-цилиндрового – 120°, для 8-цилиндрового V-образного – 90°. Нумерация цилиндров всегда указывается в технической документации производителя.

Типовые схемы чередования

Рядные 4-цилиндровые двигатели:

Стандартный порядок: 1-3-4-2
Альтернативный вариант: 1-2-4-3

Пример работы по схеме 1-3-4-2:
0° – цилиндр 1 (рабочий ход), 180° – цилиндр 3, 360° – цилиндр 4, 540° – цилиндр 2.

V-образные двигатели:

Тип двигателя	Распространенный порядок	Особенности нумерации
V6 (60° или 90°)	1-2-3-4-5-6 1-4-2-5-3-6	Левый ряд: 1-3-5 Правый ряд: 2-4-6
V8 (90°)	1-5-4-2-6-3-7-8 1-3-7-2-6-5-4-8	Левый ряд: 1-3-5-7 Правый ряд: 2-4-6-8

Практическое применение при монтаже свечей:

Знание порядка работы критично для правильного подключения высоковольтных проводов к катушкам зажигания
Обеспечивает синхронизацию искрообразования с тактом сжатия в каждом цилиндре
Не влияет на последовательность затяжки свечей, но требует соблюдения момента затяжки для каждого цилиндра

Важно: При замене свечей всегда сверяйтесь с нумерацией цилиндров на двигателе. Неправильное подключение проводов приведет к пропускам зажигания и нестабильной работе двигателя.

Момент затяжки при установке медных шайб

Медные уплотнительные шайбы обеспечивают герметизацию камеры сгорания и эффективный отвод тепла от свечи к головке блока цилиндров. При монтаже новая шайба должна быть тщательно очищена от загрязнений, а резьба свечи – обработана графитовой смазкой для предотвращения задиров и обеспечения точного контроля усилия затяжки.

Ключевой принцип – одноразовое использование шайбы: деформируясь при первой затяжке, она формирует индивидуальный контур прилегания. Повторное применение приведет к неполному прилеганию и потере герметичности. Монтаж осуществляется в два этапа: первоначальная затяжка до контакта шайбы с поверхностью ГБЦ, затем доворот на строго определенный угол.

Параметры затяжки

Рекомендуемые значения момента зависят от типа двигателя и размера свечи:

Диаметр резьбы свечи	Этап предварительной затяжки	Доворот с новой медной шайбой
M14×1.25	15–20 Н·м	Дополнительно 90°
M12×1.25	10–15 Н·м	Дополнительно 75°
M10×1.0	8–10 Н·м	Дополнительно 60°

Критические ошибки при работе с медными шайбами:

Превышение момента – вызывает деформацию корпуса свечи или резьбы ГБЦ
Недостаточная затяжка – провоцирует прорыв газов и перегрев свечи
Использование динамометрического ключа с неверной шкалой – погрешность более 5% недопустима

После демонтажа отработавшей свечи обязательно удаляйте старую шайбу из колодца ГБЦ. Остаточная деформация меди достигает 40-60%, что исключает восстановление геометрии. Контроль качества затяжки осуществляется визуально – равномерный отпечаток контактного кольца по всей окружности шайбы свидетельствует о корректном прилегании.

Проверка компрессии после монтажа

Проверка компрессии двигателя после установки новых свечей зажигания – обязательная процедура для выявления скрытых проблем, которые могли проявиться во время замены или существовали ранее. Эта операция позволяет оценить реальное состояние цилиндропоршневой группы и герметичность камеры сгорания.

Низкие или неравномерные показатели компрессии между цилиндрами указывают на неисправности, такие как повреждение клапанов, износ поршневых колец или прокладки ГБЦ, которые свежая установка свечей могла визуализировать, но не вызвать.

Порядок выполнения проверки

Прогрейте двигатель до рабочей температуры (80-90°C) и заглушите его.
Отключите топливный насос и снимите все свечи зажигания.
Плотно вставьте наконечник компрессометра в свечное отверстие первого цилиндра.
Выжмите педаль газа до упора (для полного открытия дросселя) и крутите стартером 5-7 секунд.
Зафиксируйте максимальное значение на приборе и повторите для остальных цилиндров.

Критические отклонения:

Разница между цилиндрами > 1-1.5 Бар (15-20 psi)
Показатели ниже нормы производителя (обычно 11-14 Бар для бензиновых ДВС)

Обнаружение аномалий требует углубленной диагностики: проверки герметичности клапанов, состояния поршневых колец или целостности прокладки ГБЦ с использованием тестера утечек.

Диагностика подсоса воздуха через свечной колодец

Подсос воздуха через свечной колодец возникает при нарушении герметичности уплотнения между свечой зажигания и головкой блока цилиндров (ГБЦ), либо из-за повреждения самой колодезной зоны. Неплотности образуют неучтённый канал для нефильтрованного воздуха, минующий датчик массового расхода воздуха (ДМРВ), что нарушает стехиометрический состав топливно-воздушной смеси.

Симптомы проблемы проявляются как нестабильная работа двигателя на холостом ходу (плавающие обороты, вибрации), провалы при резком нажатии педали газа, увеличенный расход топлива, ошибки по бедной смеси (например, P0171) или пропускам зажигания в конкретном цилиндре. Важно дифференцировать эти признаки от неисправностей форсунок, датчиков кислорода или топливного насоса.

Методы выявления подсоса

Визуальный осмотр:

Проверьте целостность резиновых уплотнительных колец на свечах зажигания (если предусмотрены конструкцией) и отсутствие трещин на изоляторах.
Исследуйте привалочную поверхность в ГБЦ на предмет сколов, коррозии или остатков старой прокладки.

Тест с помощью дым-машины:

Самый точный способ. Подача дыма под давлением во впускной тракт выявит выход дыма через щель вокруг свечи в проблемном цилиндре.

Альтернативные методы:

Распыление очистителя карбюратора/тормозов: Нанесите средство вокруг установленной свечи на работающем двигателе. Временное выравнивание оборотов укажет на всасывание жидкости через неплотность.
Контроль компрессии: Снижение компрессии в одном цилиндре после замены свечей может косвенно указывать на деформацию посадочного места или трещину.

Причина подсоса	Решение
Неправильный момент затяжки свечи (слабый)	Повторная затяжка с соблюдением спецификации производителя
Отсутствие/повреждение уплотнительного кольца свечи	Замена свечи
Загрязнение или дефект резьбы/посадочной поверхности в ГБЦ	Очистка резьбы, фрезеровка седла, ремонт вставкой (при необходимости)
Трещина в ГБЦ в зоне свечного колодца	Сварка или замена ГБЦ

Подключение бронепроводов и катушек зажигания

Правильное подключение бронепроводов критически важно для синхронизации работы цилиндров и предотвращения перебоев в зажигании. Каждый провод должен соответствовать конкретному выводу катушки зажигания и свечному колодцу согласно порядку работы двигателя. Нарушение схемы подключения приводит к пропускам воспламенения, детонации и резкому падению мощности.

При монтаже провода фиксируются на свече зажигания до характерного щелчка, подтверждающего надёжный контакт. Наконечники должны плотно обжимать керамический изолятор свечи без перекосов. Для систем с индивидуальными катушками (COP) катушка устанавливается непосредственно на свечу, при этом разъём блока управления подключается строго по маркировке. Повреждённые или пересушенные бронепровода подлежат замене.

Ключевые этапы подключения

Типовой алгоритм для классической системы с распределителем:

Сверить нумерацию цилиндров на двигателе со схемой в технической документации
Найти метку «1» на крышке распределителя или катушке
Подключить провод к первому цилиндру согласно порядку работы (например: 1-3-4-2)
Повторить соединение для остальных цилиндров, сохраняя последовательность

Ошибка подключения	Последствие
Перепутан порядок цилиндров	Обратные хлопки в коллекторе, троение двигателя
Неплотная посадка наконечника	Пробой изоляции, утечка тока на массу
Загрязнение контактов катушки	Снижение напряжения искрообразования

Проверка выполняется мультиметром: сопротивление бронепровода не должно превышать 5-10 кОм на метр длины. Для систем COP тестируется целостность разъёмов катушек и отсутствие коррозии на контактах.

Первичный запуск двигателя после установки

Перед запуском убедитесь в правильности установки свечей: проверьте надёжность контакта высоковольтных проводов или катушек зажигания, отсутствие посторонних предметов в моторном отсеке и целостность изоляторов свечей. Отключите все потребители энергии (фары, кондиционер) для снижения нагрузки на АКБ.

Поверните ключ зажигания в положение «старт» без нажатия педали газа. Двигатель должен запуститься в течение 3-5 секунд. Следите за равномерностью работы: недопустимы хлопки в выпускной системе, троение или плавающие обороты. Если стартер вращает коленвал дольше 7 секунд – прекратите попытку и проведите диагностику.

Порядок действий после первого запуска

Прогрейте двигатель до рабочей температуры (80–90°C) на холостом ходу.
Проверьте герметичность соединений:
- Отсутствие шипения воздуха вокруг свечных колодцев
- Ровный звук работы цилиндров без пропусков зажигания
Заглушите мотор и выполните контрольный момент затяжки:
1. Дождитесь остывания головки блока (15–20 минут)
2. Докрутите каждую свечу динамометрическим ключом с усилием, указанным производителем авто

Важно: При появлении ошибок CHECK ENGINE или нестабильной работе сразу проведите компьютерную диагностику для выявления возможных нарушений монтажа.

Анализ пропусков зажигания

Неправильный момент затяжки свечей зажигания – критический фактор пропусков воспламенения. Слабый контакт корпуса свечи с головкой блока цилиндров нарушает теплопередачу, вызывая перегрев электродов и калильное зажигание. Одновременно снижается компрессия в камере сгорания из-за неплотного прилегания уплотнительного кольца.

Чрезмерное усилие при монтаже деформирует керамический изолятор или резьбовую часть, создавая микротрещины. Это провоцирует утечку тока высокого напряжения на массу, уменьшая энергию искрообразования. В обоих случаях искра становится нестабильной либо полностью отсутствует в нужный такт работы двигателя.

Диагностические признаки

Плавание оборотов на холостом ходу из-за неравномерной работы цилиндров
Потеря мощности и рывки при нагрузке
Характерные щелчки в выхлопной системе (воспламенение несгоревшей смеси в выпускном коллекторе)

Ошибка затяжки	Последствия для искрообразования
Недостаточный момент	Нарушение теплоотвода, перегрев электродов
Превышение момента	Повреждение изолятора, утечка тока

Для точного определения цилиндра с пропусками используют сканирование ЭБУ на наличие кодов ошибок (P030X) и анализ осциллограммы вторичного напряжения. Повреждённая свеча демонстрирует аномально низкое или высокое напряжение пробоя на графике.

Регулировка момента для повторно используемых свечей

При повторной установке свечи зажигания критически важно проверить состояние резьбы в головке блока цилиндров и на самой свече. Загрязнения, металлическая стружка или повреждения резьбы могут привести к некорректному замеру момента затяжки и последующему разрушению компонентов. Тщательно очистите резьбы специальной щеткой или резьбонарезным инструментом, избегая абразивных материалов.

Перед установкой убедитесь в отсутствии деформации уплотнительного кольца (конусного или плоского) на свече. Повторное использование свечи с поврежденным или изношенным кольцом недопустимо – это неизбежно вызовет утечку компрессии и перегрев электродов. Нанесите минимальное количество высокотемпературной противозадирной смазки (например, на основе меди) исключительно на резьбу, избегая попадания на электроды или изолятор.

Ключевые этапы регулировки момента затяжки

Используйте только откалиброванный динамометрический ключ с диапазоном, соответствующим спецификациям производителя двигателя. Значения момента для повторно используемых свечей не отличаются от новых, но требуют повышенной аккуратности:

Вверните свечу вручную до упора, убедившись в отсутствии перекоса.
При достижении рукой момента сопротивления начинайте затяжку ключом.
Плавно увеличивайте усилие, контролируя шкалу ключа.
Немедленно остановитесь при достижении требуемого момента – превышение даже на 5-10% опасно.

Для свечей с коническим уплотнением (без шайбы) затяжка происходит исключительно за счет контакта конуса. Свечи с плоским уплотнением и прижимной шайбой требуют предварительной "посадки" шайбы: после ручной затяжки выполните дотяжку на угол, указанный в спецификации (обычно 90-120°), если иное не предусмотрено производителем.

Тип уплотнения	Особенность затяжки	Риск при перетяжке
Коническое	Только момент, без угла доворота	Трещины в изоляторе, срыв резьбы
Плоское (со шайбой)	Момент + угол доворота по спецификации	Деформация шайбы, повреждение посадочного места

После монтажа визуально проверьте положение свечи – перекос или выступание электродов в камеру сгорания недопустимы. Регулярно контролируйте момент затяжки при каждом обслуживании: ослабление соединения из-за температурных деформаций или вибраций – распространенная причина пропусков зажигания.

Влияние перегрева головки на момент затяжки

Перегрев головки блока цилиндров вызывает тепловое расширение металла, что изменяет геометрию резьбовых отверстий под свечи зажигания. Расширение приводит к увеличению диаметра отверстий и уменьшению шага резьбы.

В результате при затяжке свечи в нагретую головку номинальным моментом после остывания возникает недостаточное усилие предварительной затяжки из-за сжатия металла. Это может вызвать прорыв газов, перегрев свечи и калильное зажигание.

Ключевые последствия перегрева

Изменение фактического усилия затяжки: после остывания головки затяжка ослабевает из-за усадки металла
Риск срыва резьбы: при затяжке свечи в перегретую головку до номинального момента существует опасность повреждения резьбы из-за снижения прочности металла
Неравномерность затяжки: перегрев может быть локальным, что приводит к разным усилиям затяжки на разных цилиндрах
Нарушение теплового отвода: недостаточный контакт свечи с головкой из-за неправильной затяжки ухудшает отвод тепла от свечи, вызывая её перегрев

Для предотвращения проблем перед заменой свечей необходимо убедиться, что двигатель остыл до температуры окружающей среды. Затяжку следует проводить с моментом, указанным производителем, используя динамометрический ключ.

Обработка прикипевшей резьбы

При демонтаже старых свечей резьба в головке блока цилиндров может быть повреждена коррозией, нагаром или перетяжкой. Это препятствует корректной установке новых свечей и создает риск срыва резьбы или нарушения герметичности камеры сгорания.

Перед монтажом новой свечи критически важно восстановить резьбу в свечном колодце. Игнорирование этой операции ведет к некорректному моменту затяжки, утечкам компрессии или разрушению резьбового соединения при запуске двигателя.

Методы восстановления резьбы

Для обработки применяют специальные инструменты в строгой последовательности:

Механическая очистка: Удаление крупных отложений из колодца щеткой с металлическим ворсом.
Прогон резьбы метчиком:
- Используйте калиброванный метчик точно соответствующего размера (обычно M14×1.25 или M12×1.25).
- Нанесите на метчик смазку (моторное масло или графитовую пасту).
- Вращайте метчик строго вертикально, делая 1-2 оборота вперед и 0.5 оборота назад для снятия стружки.
Промывка колодца: Продувка сжатым воздухом или очистка ветошью для удаления металлической стружки.

Ошибка	Последствие
Применение метчика неправильного размера	Разрушение резьбы в ГБЦ
Отсутствие смазки при прогоне	Задиры на поверхности резьбы
Попадание стружки в цилиндр	Повреждение стенок цилиндра и поршневой группы

После обработки проверьте резьбу вворачиванием новой свечи вручную. Она должна вкручиваться равномерно, без перекосов и усилий до момента начала затяжки динамометрическим ключом.

Замена поврежденных свечных колодцев

Повреждение изолятора свечного колодца – критичная неисправность, приводящая к пробою высокого напряжения на массу двигателя. Это проявляется в виде пропусков зажигания, троения мотора и ошибок типа P0300-P0304 в диагностике. Нарушение герметичности также провоцирует попадание масла или антифриза в свечные каналы, что усугубляет проблему и ускоряет выход свечи из строя.

Основные причины разрушения колодцев включают перетяжку свечей при монтаже (превышение момента затяжки), механические повреждения при неаккуратном демонтаже, естественное старение резины под воздействием температур, а также химическую коррозию от агрессивных технических жидкостей. Диагностируется визуально при снятии катушки зажигания – трещины, сколы или масляные следы на поверхности изолятора свидетельствуют о необходимости замены.

Технология замены колодца

Процедура требует демонтажа катушек зажигания и свечей, после чего поврежденный колодец аккуратно извлекается из ГБЦ. Последовательность действий:

Очистка посадочного места от грязи и остатков старого герметика
Обезжиривание поверхности спиртовым раствором
Нанесение термостойкого герметика (Loctite 574 или аналог) на внешний контур нового колодца
Аккуратное вдавливание детали до полного контакта с плоскостью головки
Удаление излишков герметика и выдержка 2-3 часа до первичной полимеризации

Ключевые требования при установке:

Запрещено использовать ударные инструменты
Вертикальность позиционирования контролируется визуально
Избыток герметика может перекрыть дренажные каналы
Перед монтажом катушки проверяется отсутствие перекоса колодца

Типичные ошибки	Последствия
Неполная очистка посадочного места	Нарушение герметичности соединения
Использование неподходящего герметика	Разрушение уплотнения при нагреве
Попадание состава во внутренний канал	Затрудненная установка свечи

Требования к моменту затяжки в гоночных двигателях

В гоночных двигателях момент затяжки свечей зажигания критичен из-за экстремальных тепловых и механических нагрузок. Недостаточное усилие приводит к потере герметичности камеры сгорания, прорыву газов и перегреву электродов. Избыточное усилие вызывает деформацию корпуса свечи, повреждение резьбы ГБЦ или разрушение керамического изолятора.

Производители гоночных двигателей указывают точные значения момента (часто ниже стандартных), учитывая материалы ГБЦ (алюминиевые сплавы) и частые замены свечей. Требования ужесточаются при использовании облегченных компонентов и тонкостенных свечей, где риски деформации многократно возрастают.

Ключевые аспекты контроля

Калибровка инструмента: Динамические динамометрические ключи с электронной верификацией обязательны. Погрешность не должна превышать ±2%.
Чистота резьбы: Обязательна обработка резьбовых соединений в ГБЦ спецрастворами для удаления нагара. Использование графитовой смазки или антифрикционного покрытия (например, на основе меди) строго регламентируется.
Термоциклирование: Затяжка выполняется на холодном двигателе с последующей проверкой момента после прогрева и остывания мотора.

Фактор риска	Последствие нарушения момента	Метод предотвращения
Тепловое расширение	Ослабление соединения при нагреве	Применение конусных посадочных мест
Вибрационные нагрузки	Самоотвинчивание	Использование свечей с фиксирующими шайбами
Перетяжка	Разрушение изолятора или срыв резьбы	Точный динамометрический ключ с трещоткой

Важно: В турбированных двигателях момент увеличивают на 10-15% относительно атмосферных аналогов из-за повышенного давления в камере сгорания. После каждой сессии проводится обязательная проверка усилия затяжки.

Архивация данных о замене свечей зажигания

Систематическое документирование замены свечей зажигания критически важно для прогнозирования технического состояния двигателя и планирования сервисных интервалов. Архивированные данные позволяют отслеживать фактический ресурс установленных компонентов, выявлять аномалии в работе цилиндров и обосновывать гарантийные обращения к производителю.

Полноценный архив должен содержать не только базовые сведения о дате замены, но и технические параметры монтажа, включая точное значение момента затяжки. Это обеспечивает воспроизводимость корректной установки при последующем обслуживании и исключает риски повреждения резьбы ГБЦ или нарушения теплового режима свечи.

Ключевые данные для архивации

Хронология замены: Дата и пробег автомобиля (в км)
Идентификация компонентов: Марка, модель и каталожный номер свечей
Параметры монтажа: Примененный момент затяжки (в Н·м) и тип смазки резьбы
Состояние узла: Фото или описание внешнего вида старых свечей (нагар, эрозия электродов)
Особенности установки: Использование удлинителей, динамометрического ключа

Методы архивации

Бумажный журнал	Ручная фиксация в сервисной книжке с подписью механика
Электронные таблицы	Excel/Google-таблицы с полями для пробега, момента затяжки, фотоотчетов
CRM-системы	Специализированные автосервисные программы (например, AutoDoc, 1С:Автосервис)
Облачные хранилища	Резервное копирование сканов чеков и отчетов в Google Drive или Yandex.Disk

Обязательно включение в архив визуальной документации: фотографии маркировки новых свечей перед установкой и состояния электродов демонтированных элементов. Это упрощает диагностику проблем сгорания топлива и подтверждает соблюдение регламента работ. Рекомендуется дублировать данные минимум на двух носителях (например, облако + локальный сервер) для защиты от утраты информации.

Техника безопасности при работе со свечами зажигания

Перед началом работ убедитесь, что двигатель полностью остыл. Контакт с горячими компонентами двигателя или выхлопной системы вызывает тяжелые ожоги. Дайте мотору охладиться минимум 1-2 часа после эксплуатации.

Обязательно отсоедините минусовую клемму аккумулятора. Это исключает случайный запуск стартера и предотвращает поражение электрическим током от системы зажигания. Убедитесь, что клемма надежно зафиксирована в отдалении от аккумулятора.

Ключевые правила безопасности

При демонтаже/монтаже свечей используйте только специализированный свечной ключ с резиновым вкладышем. Деформированные или самодельные инструменты приводят к срыву резьбы или разрушению керамического изолятора.

Защита от искрообразования: Не допускайте падения свечей на твердые поверхности. Удар может повредить зазор или изолятор, что позже вызовет калильное зажигание.
Очистка колодцев: Перед выкручиванием удалите грязь вокруг свечей сжатым воздухом или щеткой. Попадание абразивных частиц в цилиндр недопустимо.

Риск	Мера предосторожности
Повреждение резьбы ГБЦ	Затягивайте свечи строго с моментом, указанным производителем
Попадание топлива в цилиндры	Не проворачивайте двигатель при выкрученных свечах

Используйте диэлектрические перчатки при диагностике работающей системы зажигания
Храните снятые свечи в отдельной таре – контакт электродов вызывает их размагничивание

Список источников

Информация о моменте затяжки свечей зажигания и их монтаже требует точных технических данных. При подготовке материалов использовались специализированные источники, включая руководства производителей и профильные издания.

Следующие работы содержат детальные инструкции по установке свечей, значения крутящих моментов для различных двигателей и разъяснения последствий неправильной затяжки. Указанные ресурсы отражают актуальные инженерные стандарты.

Руководства по ремонту и техническому обслуживанию автомобилей (Haynes, Chilton)
Технические бюллетени производителей свечей зажигания: NGK, Denso, Bosch
Официальные сервисные мануалы автопроизводителей (Toyota, Volkswagen, Ford)
Учебные пособия по устройству ДВС: Г. Р. Канарёв "Автомобильные двигатели"
Стандарты SAE JISC: Требования к монтажу компонентов двигателя
Статья "Точность затяжки свечей" в журнале "Автосервис" №3, 2022
