Монтаж автосигнализации на Газель - пошаговая инструкция

Статья обновлена: 18.08.2025

Монтаж охранной системы на коммерческий транспорт требует особого внимания к деталям и специфике автомобиля. Установка сигнализации на "Газель" включает несколько обязательных этапов, от выбора места для блока управления до интеграции с штатной электропроводкой.

Правильный монтаж обеспечивает не только защиту от угона, но и предотвращает ложные срабатывания и сбои в работе бортовой электроники. Качественная установка учитывает конструктивные особенности микроавтобуса или грузовой модификации.

Необходимые инструменты и материалы для установки

Перед началом монтажа сигнализации на автомобиль "Газель" требуется тщательно подготовить полный комплект инструментов и расходных материалов. Отсутствие даже одного элемента может прервать процесс установки или привести к некачественному подключению системы.

Список варьируется в зависимости от модели сигнализации и комплектации автомобиля, но базовый набор остается универсальным для большинства охранных систем. Обязательно сверьтесь с инструкцией к конкретной сигнализации для уточнения специфических требований.

Базовый комплект для монтажа

Инструменты:

Мультиметр для прозвона цепей и проверки напряжения
Набор отверток (крестовых, плоских, индикаторная)
Кусачки-бокорезы и стриппер для зачистки проводов
Паяльник с припоем и флюсом (25-40 Вт)
Клещи для обжима клемм и изолента ПВХ
Набор гаечных ключей и головок (8-17 мм)
Дрель со сверлами (Ø 2-6 мм)
Пистолет для термоусадки или фен

Материалы и компоненты:

Основной блок сигнализации	Провода сечением 0,75-2,5 мм² (красный, черный, синий)
Комплект датчиков (удара, наклона)	Автомобильные предохранители (5-30А)
Сервисная кнопка Valet	Монтажные пластиковые хомуты (100-200 шт)
Двусторонний скотч 3М	Термоусадочные трубки (Ø 3-8 мм)
Разъемы типа "мама-папа"	Диэлектрическая смазка для контактов

Выбор места размещения основного блока сигнализации

Основной блок – "мозг" сигнализации, и его расположение напрямую влияет на скрытность системы, защищенность от внешних воздействий и удобство подключения к штатной проводке автомобиля. Критически важно найти точку, максимально затрудняющую обнаружение злоумышленником и обеспечивающую стабильную работу компонентов.

При выборе учитывайте необходимость защиты блока от прямого контакта с водой, грязью, чрезмерного нагрева от двигателя или выхлопной системы, а также сильных вибраций. Доступ к разъемам для сервисного подключения и надежность крепления также являются ключевыми факторами.

Распространенные варианты установки на Газель

Под приборной панелью: Одно из самых популярных мест. Позволяет спрятать блок глубоко за пластиковыми панелями, часто в районе центральной консоли или под рулевой колонкой. Обеспечивает относительно легкий доступ к жгуту проводов для подключения. Важно исключить контакт с подвижными элементами рулевого управления и педалями.
За центральной консолью: Если конструкция консоли позволяет, блок можно разместить в ее внутренней полости. Это обеспечивает хорошую скрытность и защиту от случайных повреждений, но требует аккуратной разборки панелей.
Под сиденьем водителя: Удобное место с точки зрения скрытности и защиты от влаги (если салон сухой). Требует надежной фиксации блока, чтобы исключить его перемещение при движении автомобиля. Необходимо проверить запас длины проводов для подключения.
В нише за вещевым ящиком (бардачком): Подходит, если за ящиком есть свободное пространство. Обеспечивает неплохую скрытность, но требует снятия бардачка для монтажа и дальнейшего обслуживания.
Под обшивкой потолка: Менее распространенный, но возможный вариант (особенно в модификациях с высоким потолком). Гарантирует высокую скрытность, но усложняет монтаж и последующее обслуживание из-за необходимости демонтажа обшивки. Важно убедиться в надежности крепления.

Избегайте размещения основного блока в подкапотном пространстве из-за экстремальных температур, влаги, грязи и вибраций. Также не рекомендуется установка в легкодоступных местах салона без маскировки (например, открыто под панелью). При любом выборе обеспечьте надежную фиксацию блока пластиковыми стяжками или винтами через штатные отверстия крепления, предотвращающую его болтание и повреждение проводов.

Безопасное отключение аккумулятора перед работами

Перед началом любых электромонтажных работ на автомобиле "Газель", включая установку сигнализации, обязательно обесточьте бортовую сеть для предотвращения короткого замыкания, повреждения ЭБУ и травм. Несоблюдение этого этапа может привести к выходу из строя электронных компонентов и срабатыванию подушек безопасности.

Убедитесь, что зажигание выключено, ключ извлечен из замка, все потребители энергии (фары, магнитола) деактивированы. Подготовьте гаечный ключ на 10 мм (стандартный размер клеммных болтов на АКБ "Газели") и защитные перчатки.

Порядок отключения АКБ

Зафиксируйте автомобиль ручным тормозом, установите противооткатные упоры.
Определите расположение аккумулятора (в моторном отсеке или под сиденьем водителя).
Сначала снимите минусовую клемму (-), ослабив болт ключом и отсоединив провод от вывода АКБ.
Изолируйте минусовой провод резиновым чехлом или термоусадкой, предотвратив случайный контакт с клеммой.
Аналогично снимите плюсовую клемму (+) и изолируйте провод.

Клемма	Цвет провода	Порядок отключения
Минус (-)	Черный	Первая
Плюс (+)	Красный	Вторая

После отсоединения клемм проверьте отсутствие напряжения в бортовой сети тестером. Убедитесь, что отсоединенные провода не касаются корпуса или клемм АКБ. При длительных работах дополнительно закрепите изолированные провода стяжками.

Важно: При последующем подключении АКБ соблюдайте обратную последовательность – сначала подсоедините плюсовую клемму, затем минусовую. После восстановления питания выполните калибровку электронных систем (например, стеклоподъемников) согласно руководству к автомобилю.

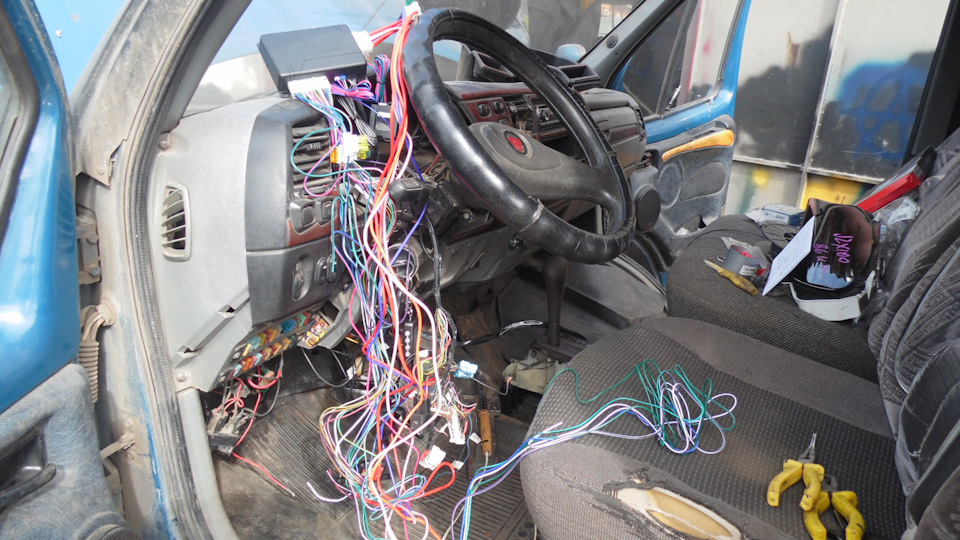

Снятие декоративных панелей в зоне монтажа

Отключите минусовую клемму аккумулятора для предотвращения короткого замыкания. Подготовьте пластиковые монтажные лопатки и набор отверток (крестовых и плоских).

Определите панели, требующие демонтажа: торпедо со стороны водителя, облицовку центральной консоли, накладки порогов и стойки "А". Осмотрите крепежные элементы – саморезы, клипсы и фиксаторы.

Последовательность демонтажа

Стойка "А" (левая):
- Снимите уплотнитель двери
- Подденьте лопаткой верхний угол накладки
- Плавно отсоедините клипсы по вертикали
Панель порога:
- Выкрутите 2 самореза под заглушками у основания
- Потяните панель вверх для выхода из зацепления
Торпедо:
- Снимите заглушки рулевой колонки
- Открутите винты под рулевым колесом и бардачком
- Отсоедините разъемы кнопок при их наличии
Центральная консоль:
- Извлеките магнитолу (при установке)
- Выкрутите винты под климат-контролем
- Потяните нижний край на себя с равным усилием

Важно: Маркируйте снятые крепежи пакетами с указанием зоны. При работе с клипсами прилагайте усилие строго перпендикулярно панели. Избегайте перекосов при отсоединении разъемов – нажимайте на фиксатор язычка, а не на провод.

Поиск и идентификация штатных проводов зажигания

Основные провода для подключения сигнализации ищутся в районе замка зажигания или монтажного блока предохранителей. Требуется доступ к разъёмам идущим к выключателю зажигания, где концентрируются ключевые цепи управления. Предварительно снимите минусовую клемму с аккумулятора для предотвращения короткого замыкания.

Используйте мультиметр в режиме прозвонки или вольтметра для точного определения назначения проводов. Ориентируйтесь на цветовую маркировку производителя, но не полагайтесь исключительно на неё – цвета могут отличаться в зависимости от года выпуска и комплектации автомобиля. Обязательно сверяйтесь со схемой электропроводки конкретной модели "Газели".

Ключевые провода и методы их определения

Основные цепи, требующие подключения:

ACC (Accessory): +12V при первом повороте ключа. Проверяется: напряжение появляется только в положении ACC.
IGN 1 (Ignition): +12V в положении "Зажигание" (второе положение ключа). Исчезает в стартерном режиме.
IGN 2 (Ignition 2): +12V в положениях "Зажигание" и "Стартер". Часто питает топливный насос.
STARTER: +12V только в момент запуска двигателя (третье положение ключа).
ON: +12V в положениях "Зажигание" и "Стартер" (часто совпадает с IGN 2).

Последовательность проверки мультиметром:

Чёрный щуп на массу кузова (болт с чистой металлической поверхностью).
Красный щуп последовательно касается проверяемых проводов.
Поворачивайте ключ в замке зажигания, фиксируя наличие напряжения в каждом положении.
Пометьте идентифицированные провода изолентой или бирками.

Цепь	Напряжение (KEY-OFF)	Напряжение (ACC)	Напряжение (IGN/ON)	Напряжение (START)
ACC	0V	+12V	0V	0V
IGN 1	0V	0V	+12V	0V
IGN 2 / ON	0V	0V	+12V	+12V
STARTER	0V	0V	0V	+12V

Внимание! Избегайте повреждения изоляции проводов. Для временного подключения используйте обжимные коннекторы "папа" без разрезания штатной проводки – окончательную коммутацию выполняйте после полной проверки всех функций сигнализации.

Поиск и идентификация штатных проводов замков

Начните со снятия обшивки водительской двери для доступа к штатной проводке. Основной жгут обычно проходит через дверную стойку и защищен резиновым гофром. Найдите разъем с проводами, идущими к механизму замка двери.

Используйте мультиметр в режиме вольтметра постоянного тока (DCV) для проверки напряжения. Один щуп подключите к надежному "массовому" контакту кузова. При нажатии кнопки блокировки замков найдите провод, где появляется +12В. При разблокировке должен появиться +12В на другом проводе. Если напряжения нет – переключите мультиметр в режим прозвонки и ищите провода, замыкающиеся на массу при управлении.

Ключевые этапы идентификации

Подготовка оборудования: Мультиметр, контрольная лампа 12В, схема электропроводки "Газели" конкретной модели.
Определение типа управления: Подайте тестовое напряжение +12В на найденные провода. Короткое срабатывание актуатора подтвердит назначение провода.
Проверка полярности: Зафиксируйте цвет изоляции проводов блокировки (обычно синий/черный) и разблокировки (часто желтый/зеленый).
Перекрестная проверка: Повторите замеры на разъеме блока управления ЦЗ (при наличии), расположенном под приборной панелью.

Тип сигнала	При блокировке	При разблокировке
Управление по +12В	+12В на Lock-проводе	+12В на Unlock-проводе
Управление по массе	Короткое замыкание на массу	Короткое замыкание на массу

Внимание: На части "Газелей" применяется импульсное управление – сигнал длится 0.5-1 сек. Удерживайте мультиметр до стабилизации показаний.

При отсутствии центрального замка провода ищите отдельно для каждой двери. Для пассажирских дверей проверьте шлейфы в стойках кузова. Все соединения временно фиксируйте "крокодилами" перед окончательной коммутацией.

Организация питания от аккумуляторной батареи

Подключение к аккумулятору обеспечивает автономное питание сигнализации при выключенном зажигании. Необходимо использовать провода сечением не менее 1,5 мм² для исключения просадки напряжения и перегрева. Обязательно соблюдение полярности: красный провод – к клемме «+», черный – к клемме «–» АКБ.

Предохранитель номиналом 15–20 А устанавливается в разрыв плюсового провода на расстоянии ≤30 см от аккумуляторной клеммы. Используйте клеммные колодки или обжимные гильзы для соединений, все оголенные участки изолируйте термоусадкой. Провода фиксируйте пластиковыми хомутами вдали от подвижных элементов двигателя.

Ключевые этапы подключения

Отсоедините минусовую клемму АКБ для безопасного монтажа
Проложите провода через технологические отверстия в моторном щите, используя резиновые уплотнители для защиты от перетирания
Зафиксируйте плюсовой провод с предохранителем на клемме «+» аккумулятора
Минусовой провод подключите:
- Вариант 1: напрямую к клемме «–» АКБ
- Вариант 2: к болту кузова с зачищенным до металла контактом (при наличии штатной точки массы)
Проверьте мультиметром:
- Напряжение на клеммах блока сигнализации (12.6±0.5В)
- Отсутствие КЗ после восстановления соединения АКБ

Подключение основного силового кабеля сигнализации

Определите штатное место подключения силового кабеля сигнализации в монтажном блоке предохранителей "Газели". Найдите гнездо, питающееся напрямую от аккумулятора и защищенное предохранителем соответствующего номинала (обычно 15-30А в зависимости от модели сигнализации). Часто используют резервные точки с маркировкой "Acc" или "B+", либо подключаются параллельно к шине постоянного "+12В".

Обесточьте бортовую сеть, сняв клемму с аккумулятора. Зачистите конец силового провода сигнализации на 8-10 мм, вставьте в выбранное гнездо монтажного блока и надежно зафиксируйте штатным зажимом или дополнительной клеммой. Избегайте скруток – используйте пайку или обжимные гильзы при необходимости удлинения провода.

Ключевые этапы и требования

Защита цепи: Обязательно установите предохранитель типа AGU или ANL на расстоянии не более 20 см от точки подключения к АКБ.
Прокладка: Ведите кабель через технологические отверстия в кузове, избегая острых кромок и подвижных элементов рулевой колонки.
Изоляция: Участки прохода через металл защитите резиновыми гофрами, все соединения заизолируйте термоусадкой.
Контроль: Перед подключением АКБ проверьте мультиметром отсутствие короткого замыкания на массу.

Установка и коммутация обходчика иммобилайзера

Подготовка начинается с выбора типа обходчика: модуль с чип-ключом или бесключевой вариант, интегрируемый со штатной CAN-шиной. Определите расположение штатного иммобилайзера – обычно блок скрыт под пластиковой панелью рулевой колонки или центральной консоли "Газели". Отключите минусовую клемму АКБ для исключения коротких замыканий.

Снимите защитные кожухи рулевой колонки, отыщите антенный кольцевой усилитель иммобилайзера (черный пластиковый круг диаметром 3-5 см, обхватывающий замок зажигания). Проложите проводку обходчика в скрытых полостях кузова, избегая зон подвижных элементов педального узла. Фиксируйте кабели пластиковыми хомутами через каждые 15-20 см.

Коммутация проводов

Схема подключения зависит от модели обходчика:

Модуль с чип-ключом:
- Красный провод – к +12V после включения зажигания (желтый провод штатной колодки)
- Черный провод – к массе (болт кузова под торпедой)
- Два антенных разъема – между штатной антенной и блоком управления иммобилайзером
CAN-обходчик:
- Оранжевый/зеленый провода – к CAN-шине (контакты 6 и 14 диагностического разъема OBD-II)
- Красный/черный – питание и масса соответственно

Цвет провода обходчика	Назначение	Точка подключения на "Газели"
Красный	Питание +12V	Желтый провод в колодке замка зажигания
Черный	Масса	Болт кузова возле педального узла
Серый/Коричневый	Антенный интерфейс	В разрыв штатной антенной петли

После соединения проводов разместите модуль обходчика в полости за приборной панелью, используя двусторонний скотч. Убедитесь, что чип-ключ (если используется) надежно зафиксирован внутри корпуса модуля. Проведите тест: при дистанционном запуске двигателя сигнальные лампы иммобилайзера на панели должны гаснуть через 1-2 секунды после запуска.

Устраните возможные ошибки: если мотор глохнет через 2-3 секунды – проверьте ориентацию антенного разъема и расположение чип-ключа. При отсутствии запуска протестируйте мультиметром питание модуля и целостность CAN-линий. Соберите снятые панели, подключите АКБ и произведите финальную проверку всех режимов сигнализации.

Монтаж и подсоединение сирены под капотом

Определите место установки сирены в подкапотном пространстве "Газели". Оптимальные зоны – пространство за фарой, возле лобового стекла или на боковой стенке моторного щита. Точка крепления должна быть защищена от прямого контакта с движущимися деталями, горячими поверхностями (выпускной коллектор) и потоками воды. Ориентируйте сирену звуковым раструбом вниз для предотвращения скопления влаги.

Закрепите корпус сирены к металлической поверхности кузова или раме через штатные отверстия, используя саморезы с пресс-шайбой или болты. Для снижения вибрации подложите резиновые проставки между корпусом и кузовом. Убедитесь в отсутствии перегибов проводов и надежности фиксации – вибрация при движении не должна ослабить крепление.

Подключение проводов

Подведите к сирене жгут проводов от основного блока сигнализации. Стандартная цветовая маркировка:

Красный провод – постоянный "+12В" от аккумулятора (через предохранитель 10-15А)
Черный провод – масса ("-"). Закрепите на кузовной детали болтом с очищенной от краски поверхностью
Провод управления (цвет зависит от модели, например синий/белый) – сигнал от блока сигнализации

Соедините провода методом пайки с последующей термоусадкой или используйте качественные изолированные клеммы. Избегайте скруток! Проложите кабели вдоль штатных жгутов, фиксируя пластиковыми хомутами. Изолируйте точки соединений от влаги термотрубкой или герметиком.

Важные нюансы:

Предохранитель в цепи питания устанавливайте максимально близко к точке подключения к АКБ.
Проводку прокладывайте вдали от вращающихся ремней ГРМ и вентилятора охлаждения.
После монтажа проверьте отсутствие короткого замыкания мультиметром.
Убедитесь в работоспособности сирены через функции теста сигнализации.

Размещение радиомодуля в пластиковых панелях салона

Радиомодуль рекомендуется устанавливать в зоне уверенного приёма сигнала брелока, избегая металлических элементов кузова. Оптимальное расположение – верхняя часть салона "Газели", например, за панелью приборов или боковой стойкой лобового стекла. Предварительно убедитесь в отсутствии помех от штатной электропроводки и электронных блоков.

Для монтажа снимите пластиковую панель, выбранную для размещения. Используйте пластиковые хомуты или двухсторонкий скотч на тканевой основе для фиксации модуля к внутренней поверхности панели. Убедитесь, что корпус не деформируется и не соприкасается с движущимися частями (рулевой колонкой, тросами педалей).

Ключевые этапы размещения

Подготовка поверхности: Обезжирьте зону крепления на панели изопропиловым спиртом.
Фиксация модуля:
- При использовании скотча – снимите защитную ленту, плотно прижмите модуль на 30 секунд.
- Для хомутов – просверлите в панели 2 отверстия Ø4 мм (избегая рёбер жёсткости).
Прокладка проводов: Направьте кабели вдоль штатной проводки, зафиксировав стяжками. Оставьте запас 5-7 см для демонтажа панели.
Проверка: После установки панели протестируйте работу брелока на расстоянии 10-15 метров от автомобиля.

Важно: Не размещайте модуль в зонах конденсации влаги (нижние части дверей) или рядом с блоками ABS/ECU. При монтаже за приборной панелью закрепите провода вдали от педального узла.

Локация	Преимущества	Риски
За центральной консолью	Защита от влаги, стабильный сигнал	Сложность доступа, риск перегрева
Пластик A-стойки	Лучший радиус действия, простой монтаж	Видимость проводов при ошибке установки

Прокладка проводов через межсалонную перегородку

Определите точку ввода проводов в салон через перегородку моторного отсека. Оптимальным местом на "Газели" обычно является штатный резиновый сальник, расположенный за педальным узлом или рядом с бардачком. Тщательно очистите зону от пыли и грязи для точной работы.

Аккуратно разрежьте сальник крестообразным надрезом канцелярским ножом. Размер разреза должен соответствовать суммарному диаметру прокладываемых проводов с запасом 20-30%. Избегайте повреждения близлежащих штатных жгутов и трубок тормозной системы.

Последовательность работ

Наденьте на провода сигнализации термоусадочную трубку длиной 10-15 см для защиты изоляции.
Проденьте провода через разрез в сальнике, используя монтажную проволоку:
- Соедините провода сигнализации с проволокой изолентой
- Аккуратно протяните пучок со стороны моторного отсека
Обеспечьте провисающий монтаж (петля 5-7 см) в подкапотном пространстве для компенсации вибраций.

Тип провода	Цвет изоляции	Назначение
Силовой	Красный	Питание +12V
Управляющий	Синий/желтый	Стартовые реле
Сигнальный	Белый/черный	Датчики дверей

Загерметизируйте место ввода силиконовым составом или термоклеем после окончания протяжки. Убедитесь в отсутствии перегибов проводов и плотном прилегании сальника к кузову. Проверьте ход тросов педалей – провода не должны их задевать.

Подключение концевиков дверей и капота

Определите штатные места установки концевиков на кузове "Газели". Для дверей они обычно расположены в дверных проемах, а для капота - на передней перегородке моторного отсека. Проверьте работоспособность существующих датчиков мультиметром в режиме прозвонки цепи - при нажатии кнопки должно происходить замыкание контактов.

Проложите проводку от каждого концевика к блоку управления сигнализацией, используя штатные технологические отверстия. Для капота обязательна термоизоляционная гофра в зоне двигателя. Фиксируйте провода пластиковыми хомутами с шагом 20-30 см, избегая мест с острыми кромками и подвижных элементов.

Цветовая маркировка и коммутация

Стандартная распиновка проводов сигнализации для зон контроля:

Двери: Объединенный провод (обычно синий или зеленый)
Капот: Отдельный кабель (часто желтый или белый)

Схема подключения:

Концевик	Тип контакта	Подключение к сигнализации
Двери	NO (нормально разомкнутый)	Клемма "Door Input"
Капот	NO (нормально разомкнутый)	Клемма "Hood Input"

Подсоединяйте провода методом скрутки с последующей пайкой и изоляцией термоусадкой. Никогда не подключайте концевики напрямую к массе кузова - только через предусмотренные разъемы блока сигнализации. После монтажа выполните тест:

Включите охраный режим
Поочередно открывайте двери и капот
Убедитесь в срабатывании сирены и световой индикации

Важно: Датчик капота требует регулировки положения - зазор между кнопкой и ответной площадкой должен составлять 3-5 мм для гарантированного срабатывания.

Монтаж датчика удара и его настройка

Установка датчика удара начинается с выбора места внутри салона "Газели": оптимально расположить его на металлической поверхности центральной стойки кузова или тоннеля пола, избегая пластиковых панелей для точной вибрационной чувствительности. Закрепите корпус саморезами или двусторонким скотчем, предварительно обезжирив поверхность, и проложите проводку скрыто через штатные заглушки или под обшивкой, исключая контакт с подвижными элементами.

Подключите провода датчика к блоку сигнализации согласно схеме производителя: обычно требуется соединение с разъёмами "Shock Sensor" (сигнальный), "Ground" (масса) и "+12V" (питание). Проверьте надёжность контактов и изоляции, особенно в зонах перегибов, после чего зафиксируйте кабели пластиковыми хомутами.

Настройка чувствительности датчика

После монтажа выполните калибровку через меню автосигнализации:

Активируйте режим программирования датчика (обычно через серию нажатий Valet-кнопки).
Настройте порог срабатывания:
- Ударьте кулаком по колесу или кузову для теста
- Отрегулируйте чувствительность регулятором на корпусе датчика/через брелок

Проверьте реакцию на воздействия:

Сила удара	Реакция сигнализации
Лёгкий (хлопок дверью)	Предупреждающий сигнал
Средний (удар по колесу)	Прерывистая сирена
Сильный (толчок кузова)	Тревога с полным циклом

Исключите ложные срабатывания от ветра или проезжающего транспорта, уменьшив чувствительность при необходимости.

Важно: Настройку завершайте в охраняемом режиме. При ложных тревогах повторите калибровку, сместив датчик от источников вибраций (например, динамиков).

Соединение с цепями стоп-сигналов

Для подключения к стоп-сигналам найдите проводку в районе педального узла или монтажного блока ГАЗели. Используйте тестер в режиме вольтметра: красный щуп подключите к предполагаемому проводу, черный – к кузову. При нажатии тормоза напряжение должно подниматься до 12В, а при отпускании – падать до нуля.

Обязательно снимите клемму с АКБ перед вмешательством в электропроводку. После идентификации провода зачистите изоляцию на 5-7 мм, подключите сигнализационный провод через разъем типа "ScotchLok" или методом пайки с термоусадкой. Изолируйте соединение качественной изолентой или термотрубкой.

Критические моменты подключения

Цвета проводов: на ГАЗелях Бизнес чаще встречаются красные или красно-белые провода, в старых моделях – коричневые
Защита от КЗ: установите предохранитель в разрыв цепи сигнализации не далее 20 см от точки подключения
Ошибка: подключение к проводу габаритов вместо стоп-сигналов – проверяйте реакцию только при нажатии тормоза

Параметр	Требование	Последствия нарушений
Сечение провода	Не менее 0,75 мм²	Перегрев, оплавление изоляции
Защита соединения	Герметичная термоусадка	Коррозия контактов, окисление

Проверьте работоспособность штатных стоп-сигналов после подключения
Протестируйте функцию автоматической постановки на охрану при торможении (если предусмотрено сигнализацией)
Убедитесь в отсутствии ложных срабатываний при включении фар или указателей поворота

Интеграция с повторителем поворотников

Подключение сигнализации к повторителям поворотников обеспечивает визуальное подтверждение срабатывания системы через мигание ламп. Для корректной интеграции требуется найти цепи управления левым и правым поворотниками в монтажном блоке автомобиля. На "Газели" провода повторителей обычно имеют синий (правый поворот) и голубой (левый поворот) цвет изоляции, но рекомендуется уточнять схему конкретной модели.

После идентификации проводов выполните параллельное подключение выходных каналов сигнализации (обычно обозначены как "Left Light" и "Right Light") к соответствующим цепям автомобиля. Обязательно используйте предохранители и диоды для защиты:

Изоляция диодами: Установите диоды (1N4007) на каждый провод сигнализации перед врезкой в штатную проводку. Анод диода – к выходу сигнализации, катод – к проводу повторителя.
Нагрузочная способность: При управлении лампами накаливания напрямую через сигнализацию убедитесь, что реле блока управления поддерживает ток ≥10А. Для светодиодных повторителей может потребоваться дополнительное реле.

Цепь сигнализации	Цвет провода "Газель"	Тип защиты
Выход правый поворот	Синий	Диод + предохранитель 5А
Выход левый поворот	Голубой	Диод + предохранитель 5А

Проверьте работу: при постановке на охрану должны однократно мигнуть поворотники, при снятии – двукратно. Отсутствие реакции указывает на ошибку полярности диодов или неверное подключение. Важно: Не подключайте сигнализацию к проводам, идущим к реле поворотников – это вызовет конфликт управления.

Установка сервисной кнопки в салоне

Сервисная кнопка (Valet-режим) монтируется скрытно в зоне водителя для временного отключения сигнализации при обслуживании автомобиля. Точка установки выбирается с учётом удобного доступа водителя, но недоступности для посторонних лиц – обычно под рулевой колонкой, в бардачке или за панелью приборов.

Проводка кнопки подключается к основному блоку сигнализации через специальный разъём согласно схеме производителя. Важно обеспечить надёжную изоляцию соединений и фиксацию проводов пластиковыми стяжками, исключив контакт с подвижными элементами рулевого управления.

Пошаговый алгоритм монтажа

Подготовка места
- Снимите защитные панели в зоне монтажа
- Просверлите отверстие под корпус кнопки (если требуется)
Прокладка проводки
- Проложите 2-жильный кабель от места установки к блоку сигнализации
- Фиксируйте провод каждые 15-20 см, избегая зоны педалей
Электрическое подключение

Провод кнопки Разъём сигнализации

Красный (+12V) Valet (синий провод)

Чёрный (GND) Ground (чёрный провод)
Физическая установка
- Закрепите корпус кнопки в подготовленном отверстии
- Соберите демонтированные панели

Провод кнопки	Разъём сигнализации
Красный (+12V)	Valet (синий провод)
Чёрный (GND)	Ground (чёрный провод)

Важно: После установки выполните тест – при включённом зажигании удерживайте кнопку 3 секунды для активации сервисного режима (подтверждается светодиодом сигнализации). Избегайте перегибов проводов и проверьте отсутствие ложных срабатываний при движении рулевой колонки.

Фиксация светодиодного индикатора состояния

Светодиодный индикатор монтируется в зоне прямой видимости водителя, чаще всего на торпедо возле рулевой колонки или в верхней части А-стойки. Предварительно сверлится отверстие диаметром 3-5 мм для корпуса светодиода, после чего элемент аккуратно вставляется до фиксации уплотнительной резинкой. Категорически запрещена установка в местах, перекрывающих обзор или мешающих управлению.

Проводка индикатора протягивается скрыто под обшивкой к месту подключения к блоку сигнализации согласно схеме производителя (обычно разъем с пометкой "LED"). Обязательна тщательная изоляция соединений термоусадкой и фиксация кабеля пластиковыми стяжками через каждые 15-20 см для предотвращения вибраций и перетирания. После монтажа проверяется видимость свечения со всех положений водительского креся.

Критерии корректной установки:

Мигание синхронизируется с режимами охраны
Отсутствие посторонних бликов на лобовом стекле
Нулевой люфт корпуса при касании
Кабель не контактирует с подвижными элементами рулевой колонки

Тип крепления	Материалы	Риски
Сквозное отверстие + резиновый уплотнитель	Канцелярский нож, дрель, термоусадка	Трещины панели при сверлении
Двусторонний скотч	Спирт для обезжиривания, 3М VHB	Отклеивание зимой/на неровных поверхностях

Качественная изоляция всех соединений

Обязательно изолируйте каждое место соединения проводов сигнализации с бортовой сетью "Газели". Используйте термоусадочные трубки с клеевым слоем: наденьте их на скрутки или обжатые гильзы перед пайкой, затем прогрейте строительным феном для герметичной усадки и фиксации. Такой метод исключает попадание влаги и окисление контактов.

Дополнительно защитите групповые жгуты в подкапотном пространстве гофротрубкой, закрепив стяжками на расстоянии 15-20 см друг от друга. Особое внимание уделите точкам подключения к цепям стартера, зажигания и концевикам дверей – здесь высок риск перетирания изоляции о подвижные элементы кузова.

Критические правила изоляции

Никакой обычной изоленты в зонах нагрева (возле двигателя, блока предохранителей) – выдерживает максимум до +80°C
Провода, проходящие через металлические перегородки, обязательно оснащайте резиновыми втулками
Соединения с массой авто обрабатывайте антикоррозийным спреем после обжима клемм

Зачищайте провода только стриппером – без повреждения жил
Применяйте обжимные гильзы для разнородных металлов (медь+алюминий)
Пропаивайте соединения перед изоляцией термотрубкой
Тестируйте мультиметром на КЗ после усадки изоляции

Закрепление всех компонентов антивибрационными хомутами

Антивибрационные хомуты – ключевой элемент для защиты элементов сигнализации от тряски и ударов, неизбежных при эксплуатации "Газели" на неровных дорогах. Они предотвращают перетирание проводов, расшатывание креплений и ложные срабатывания системы из-за вибраций.

Используйте только специализированные нейлоновые или резиновые хомуты с демпфирующими вставками, которые гасят колебания. Обычные пластиковые стяжки не подходят – они трескаются от вибраций и резких перепадов температур в подкапотном пространстве.

Порядок фиксации компонентов

Блок управления: Зафиксируйте корпус основного блока двумя хомутами через заводские проушины. Направляйте крепления параллельно плоскости монтажа, избегая перекручивания.
Датчики удара/наклона: Закрепите на стабильных частях кузова (стойки лобового стекла, пол под сиденьем) с обязательной прокладкой резиновой подушки между датчиком и кузовом.
Сирена: Монтируйте под капотом вверх выходным отверстием, используя хомут с резиновым кольцом-изолятором в месте контакта с кузовом.
Проводка: Собирайте жгуты в пучки через каждые 15-20 см, крепите к штатной проводке или неподвижным элементам. Особое внимание – зонам возле подвижных деталей (рулевая колонка, педальный узел).

Важные нюансы: Не допускайте провисания проводов – оставляйте запас 2-3 см на случай смещения элементов. После затяжки хомутов удаляйте выступающие концы кусачками – вибрирующие "хвосты" со временем повреждают изоляцию.

Компонент	Диаметр хомута	Кол-во на элемент
Блок управления	4.8-6.0 мм	2 шт.
Датчики	2.5-3.6 мм	1 шт. + подушка
Сирена	4.8 мм	1 шт. + изолятор
Жгут проводов	2.5 мм	Через 15-20 см

Перед окончательной сборкой обязательно проверьте отсутствие контакта металлических частей хомутов с клеммами аккумулятора или "+12В" проводкой. После пробной поездки по бездорожью повторно подтяните все крепления – нейлон имеет свойство незначительно "проседать" под нагрузкой.

Тестирование функций центрального замка

После подключения проводов центрального замка к блоку сигнализации переходим к проверке корректности работы. Включите зажигание и активируйте сигнализацию с брелока, наблюдая за реакцией дверных замков. Убедитесь, что все двери (водительская, пассажирская, задние) синхронно открываются и закрываются при нажатии соответствующих кнопок. Отдельно протестируйте функцию автоматического закрытия через 30 секунд после постановки на охрану.

При обнаружении несрабатывания конкретной двери проверьте целостность проводки от активаторов до блока сигнализации. Используйте тестер для замера напряжения на выходах ЦЗ при командах "открыть/закрыть". Удостоверьтесь, что механизмы замков не заклинивают, а тяги свободно перемещаются в штатных направляющих без перекосов.

Критические проверки

Обязательные этапы диагностики:

Повторное срабатывание при 3-5 последовательных циклах "открытие/закрытие"
Контроль тока потребления (не более 15А суммарно для всех активаторов)
Проверка реакции на аварийное отключение (открытие замков при снятии клеммы АКБ)

Проблема	Метод проверки
Задержка срабатывания	Замер времени от команды до движения замка (макс. 1 сек)
Обратная полярность	Смена проводов местами при хаотичном открытии/закрытии

Особое внимание уделите калибровке концевиков дверей: при закрытии все контакты должны размыкаться, иначе сигнализация будет регистрировать "незакрытую" дверь. Для грузовых модификаций "Газели" дополнительно проверьте работу замка багажного отсека при подключении через пятый канал.

Тестирование режимов постановки/снятия с охраны

После завершения монтажа и программирования сигнализации приступают к проверке базовых функций. Тестирование начинают с визуального контроля реакции световых приборов автомобиля – аварийной сигнализации и габаритов должны соответствовать выбранным в настройках режимам индикации. Одновременно контролируют звуковое подтверждение сиреной при каждой операции.

Обязательно проверяют синхронизацию брелока с основным блоком на расстоянии 5-10 метров от автомобиля. Убеждаются в отсутствии задержек срабатывания и ложных сигналов при нажатии кнопок. Особое внимание уделяют корректности обратной связи – светодиодный индикатор брелока должен отображать текущий статус системы без расхождений.

Поэтапная проверка постановки на охрану:
- Закрытие дверей/капота/багажника с активацией автоматической постановки
- Ручная активация охранного режима с брелока
- Контроль блокировки дверей и запуска двигателя
Тестирование снятия с охраны:
- Стандартное отключение охранного режима брелоком
- Экстренное снятие с охраны при разряженном брелоке
- Проверка временной задержки перед разблокировкой
Верификация сервисных режимов:
- Активация "Паники" дистанционно и из салона
- Проверка бесшумной постановки (Valet-режим)
- Тестирование автозапуска при подключенном модуле

Критерий проверки	Ожидаемая реакция	Метод диагностики
Чувствительность датчика удара	Предупреждающий сигнал при легком ударе, тревога при сильном	Постукивание по колесу/кузову
Работа концевиков	Немедленное срабатывание при открытии любой зоны	Последовательное открытие дверей, капота, багажника
Дальность действия	Стабильная связь на заявленном расстоянии	Постепенное удаление от автомобиля с проверкой команд

Фиксируют все несоответствия в работе: ложные срабатывания, задержки отклика, некорректную индикацию. При обнаружении проблем возвращаются к этапу программирования или проверяют качество подключения концевых выключателей. Особенно тщательно тестируют взаимодействие с штатной централизацией замков и работу иммобилайзера при наличии обходчика.

Завершают проверку моделированием реальных условий эксплуатации: оставляют автомобиль на охране на 15-20 минут, проверяют потребление тока в режиме ожидания (не должно превышать 20-30 мА), контролируют температурную стабильность работы при прогреве салона. Только после подтверждения корректности всех функций систему считают готовой к эксплуатации.

Проверка реакции датчика удара

После монтажа датчика удара выполните калибровку согласно инструкции сигнализации, регулируя чувствительность винтом на корпусе модуля. Убедитесь, что устройство надежно зафиксировано в зоне максимальной вибрации кузова (чаще – центральная стойка или панель приборов), избегая контакта с подвижными элементами.

Активируйте охраный режим системы и подождите 30 секунд до перехода в полноценный режим слежения. Для теста нанесите короткий контролируемый удар ребром ладони по кузову вблизи датчика – сигнализация должна среагировать световым предупреждением сирены (короткий сигнал). При отсутствии реакции увеличьте чувствительность регулировочным винтом на 15-20% и повторите проверку.

Типичные ошибки при тестировании

Некорректная сила удара: Слабые касания не активируют датчик, чрезмерные – вызывают ложные срабатывания
Неверное расположение: Монтаж на пластиковые панели или вблизи дверных петель искажает вибрации
Пропуск калибровки: Заводские настройки часто требуют адаптации под конкретный автомобиль

Реакция сигнализации	Рекомендуемое действие
Нет реакции на удар	Повысить чувствительность, проверить соединение проводов
Ложные срабатывания	Снизить чувствительность, перенести датчик на металлическое основание
Постоянная тревога	Проверить целостность корпуса датчика, заменить модуль

Проверка срабатывания автозапуска

После подключения и программирования функции автозапуска выполните серию тестов для подтверждения корректной работы системы. Убедитесь, что автомобиль находится на нейтральной передаче (для МКПП), ручной тормоз активирован, капот и двери плотно закрыты, а в салоне отсутствуют препятствия для педалей. Проверку следует проводить при разных внешних условиях – на холодном и прогретом двигателе, с различными режимами блокировок.

Инициируйте автозапуск через брелок сигнализации или мобильное приложение (в зависимости от модели), соблюдая установленную в настройках последовательность команд. Фиксируйте время от подачи команды до фактического запуска двигателя, контролируйте стабильность работы мотора на холостых оборотах и реакцию системы на попытки снять автомобиль с охраны во время работы автозапуска.

Ключевые этапы тестирования

Стандартный запуск: Активация по таймеру/температуре с расстояния 5-10 метров.
Реакция на прерывание:
- Открытие двери/капота при работающем двигателе
- Нажатие педали тормоза/сцепления
- Попытка включения передачи (для МКПП)
Безопасность: Контроль автоматической остановки двигателя при срабатывании датчика удара или попытке движения без снятия с охраны.
Время работы: Проверка отключения мотора после заданного интервала (обычно 5-15 минут).

Важно: Все проверки выполняйте визуально и на слух, контролируя параллельно индикацию на брелке. При нештатных ситуациях (зависание команд, ложные срабатывания, отказ остановки двигателя) немедленно проведите диагностику CAN-шины и цепей управления.

Настройка параметров через сервисное меню

Для входа в сервисное меню сигнализации "Газели" при выключенном зажигании нажмите и удерживайте кнопку Valet (обычно расположенную в скрытом месте) до звукового сигнала, после чего включите зажигание без запуска двигателя. Система подтвердит вход серией из 2-х коротких сигналов сирены и миганием светодиода на брелоке.

Переключение между параметрами осуществляется кнопками брелока: ▲ и ▼ для навигации, ● (центральная кнопка) для изменения значений. Каждый параметр сопровождается уникальным количеством звуковых сигналов (например, 3 гудка – зона чувствительности датчика удара).

Основные настраиваемые параметры

Чувствительность ударного датчика (Уровни 1-5): Регулируется количеством нажатий кнопки ● после звукового оповещения номера параметра.
Время автозапуска двигателя: Установка интервала (5/10/15 мин) или температуры срабатывания (от -5°C до -25°C) при подключении температурного датчика.
Режим "Тихая охрана": Активация/деактивация звукового сопровождения при постановке на охрану и срабатывании датчиков.

Параметр	Значения	Код подтверждения
Автозакрытие замков	Вкл / Выкл	1 длинный сигнал
Реакция на разряд АКБ	Предупреждение / Блокировка запуска	2 коротких сигнала

После изменения параметров выключите зажигание для автоматического сохранения настроек.
Система выдаст 5 коротких сигналов сирены и мигнет габаритами для подтверждения выхода из меню.
Проверьте работоспособность всех настроенных функций (охрана, автозапуск, реакция на удар).

Установка защитных предохранителей в цепи

Защитный предохранитель в цепи питания сигнализации обязателен для предотвращения возгорания при коротком замыкании. Его устанавливают в разрыв плюсового провода (12V), идущего от аккумулятора к основному блоку автосигнализации. Без этого элемента любое повреждение проводки может привести к перегреву и критической аварии.

Монтаж выполняется строго на расстоянии 20-40 см от плюсовой клеммы АКБ – это минимизирует длину незащищенного участка. Используйте только специальный автомобильный держатель предохранителя с герметичным корпусом, исключающим окисление контактов. Сечение провода должно соответствовать потребляемой мощности сигнализации (обычно 1.5-2.5 мм²).

Пошаговая процедура монтажа

Отсоедините минусовую клемму аккумулятора для обесточивания бортовой сети
Закрепите держатель предохранителя пластиковыми хомутами в выбранном месте возле АКБ
Подключите провод от клеммы АКБ к входному контакту держателя (маркировка IN/POWER)
Соедините выходной контакт держателя (OUT/LOAD) с красным силовым проводом сигнализации
Вставьте предохранитель нужного номинала в держатель (проверьте инструкцию к сигнализации)

Рекомендуемые номиналы предохранителей:

Тип сигнализации	Номинал (А)	Сечение провода (мм²)
Без автозапуска	5-7	1.5
С автозапуском	10-15	2.5
С модулями GSM/GPS	15-20	2.5

Критические ошибки: Установка предохранителя ближе 20 см к АКБ увеличивает риск возгорания незащищенного участка. Использование «жучков» вместо штатного предохранителя недопустимо – это полностью нивелирует защитную функцию. После подключения обязательно проверьте надежность изоляции всех соединений термоусадкой.

Контрольная сборка демонтированных элементов салона

После завершения монтажа электронных компонентов сигнализации приступают к предварительной сборке интерьера без фиксации деталей. Каждый демонтированный ранее элемент (панели приборов, обивка дверей, корпусы кресел) устанавливается на штатные места для проверки отсутствия помех проводам и корректности размещения модулей охранной системы.

Особое внимание уделяют трассам кабельных жгутов: контролируют расстояние до подвижных частей (рычаг КПП, педальный узел), исключают контакт с острыми кромками металла и нагревающимися поверхностями. Обязательно проверяют свободу хода разъёмов штатной электропроводки при подключении к блокам сигнализации.

Ключевые этапы проверки

Тест на вибрации и шумы: запуск двигателя с прослушиванием салона на предмет посторонних звуков от незакреплённых элементов.
Контроль зазоров: визуальная оценка совпадения стыков панелей и отсутствия деформаций пластика.
Функциональная диагностика:
- Работа стеклоподъёмников при временно зафиксированных дверных картах
- Свободный ход рычага стояночного тормоза
- Доступ к сервисным кнопкам сигнализации

При обнаружении пережатых проводов или помех демонтируют мешающие узлы для корректировки трассировки. После устранения замечаний выполняют окончательную сборку с защёлкиванием всех клипс и затяжкой крепежа с рекомендованным производителем моментом.

Проблема	Метод устранения
Свист кабелей о металл	Установка гофротрубок или клейких демпферов
Натяжение жгута при открытии двери	Перекладка проводов с запасом длины
Помехи работе антенны	Отдаление от штатных ЭБУ и металлических элементов

Финишный этап включает проверку всех функций сигнализации (дистанционный запуск, датчики удара, блокировка дверей) после полной сборки салона для исключения влияния помех от штатной электроники.

Список источников

Для подготовки статьи об установке автосигнализации на автомобили "Газель" использовались специализированные технические материалы и практические руководства. Основное внимание уделялось официальной документации и экспертным рекомендациям для обеспечения точности описания процессов.

Ключевые источники включают инструкции производителей охранных систем, руководства по электрике транспортных средств данного модельного ряда, а также проверенные методики автоэлектриков. Все данные сверялись с актуальными техническими стандартами для моделей "Газель Бизнес" и "Газель Next".

Основные технические материалы

Официальное руководство по эксплуатации и ремонту ГАЗель 3302/2705
Инструкции по установке сигнализаций StarLine A93/A94/Pandora DXL/DX
Схемы электрооборудования ГАЗель Бизнес (2020-2023 гг.)
Методическое пособие "Автосигнализации 2CAN: подключение и настройка"

Экспертные источники

База знаний автосервисов ГАЗ: протоколы подключения дополнительного оборудования
Технические бюллетени сообщества "ГАЗоводы России" (раздел автоэлектрики)
Журнал "АвтоСигнализации": спецвыпуск по коммерческому транспорту
Вебинары "Автостеп" по установке охранных систем на коммерческий транспорт
