Монтаж автосигнализации своими силами

Статья обновлена: 18.08.2025

Установка автосигнализации своими руками – задача для тех, кто готов разобраться в электронике автомобиля и сэкономить на услугах сервиса.

Правильный монтаж требует понимания принципов работы систем безопасности, знания электросхем конкретной модели авто и аккуратной работы с проводкой.

Это руководство поможет разобраться в основных этапах установки, нюансах подключения к штатной электропроводке и особенностях настройки оборудования.

Подготовка инструментов и схемы электропроводки автомобиля

Комплектация необходимыми инструментами – критически важный этап перед началом работ. Отсутствие одного ключевого элемента может парализовать весь процесс монтажа. Заранее проверьте исправность оборудования и наличие расходников: изоленты, термоусадки, клеммников и крепежа.

Получение точной электросхемы конкретной модели авто – обязательное условие безопасности. Цветовая маркировка проводов и расположение блоков управления варьируются у разных производителей и даже модификаций. Работа без схемы равносильна подключению "наугад", что грозит коротким замыканием.

Базовый набор инструментов

Мультиметр для прозвона цепей и замера напряжения
Набор отверток (крестовых, плоских, Torx в зависимости от авто)
Кусачки-стриппер для зачистки проводов
Паяльник с флюсом и припоем или обжимные клещи для гильз
Изоляционные материалы: термоусадка 3:1, ПВХ-лента
Автомобильный тестер-пробник (12V с лампочкой)
Пластиковые монтажные клинья для разборки салона

При поиске схемы электропроводки используйте только проверенные источники: официальные сервисные мануалы (EWD), специализированные базы данных (например, AutoData), или документацию от производителя сигнализации. Особое внимание уделите разделам:

Центральный замок (приводы дверей/багажника)
Цепи зажигания и стартера
Концевые выключатели дверей, капота, багажника
Штатная охранная система (при наличии)

Тип провода	Стандартные цвета	Проверка мультиметром
Постоянный +12V	Красный, оранжевый	Напряжение при выключенном зажигании
Зажигание (ACC)	Синий, черно-желтый	+12V при повороте ключа
Стартер	Черный-белый, коричневый	+12V только в позиции "Start"
Масса (GND)	Черный, коричневый	Заземление на кузов

Внимание: цветовая маркировка может отличаться! Всегда перепроверяйте провода тестером перед подключением. Особенно критично для иммобилайзерных цепей и CAN-шины.

Отключение аккумулятора и поиск точек подключения питания

Перед любыми манипуляциями с электропроводкой автомобиля обязательно отсоедините минусовую клемму аккумулятора. Используйте гаечный ключ соответствующего размера, ослабьте гайку на клемме и осторожно снимите провод с токовывода. Изолируйте клемму тряпичной ветошью или пластиковым колпачком для предотвращения случайного контакта.

После обесточивания бортовой сети приступайте к поиску точек подключения питания сигнализации. Основные цепи, требующие соединения: постоянный +12В (независимый от зажигания), зажигание (IGN), стартер (ST) и освещение салона (ILL). Для точной идентификации проводов используйте электросхему конкретной модели авто или мультиметр.

Методы поиска и подключения

Постоянный +12В
- Ищите толстый провод (1.5–4 мм²) в жгуте замка зажигания или монтажном блоке
- Проверьте мультиметром: напряжение сохраняется при выключенном зажигании
Цепь зажигания (ACC/IGN)
- Определите провод, где +12В появляется при повороте ключа в первое положение
- Часто желтый или красный провод в разъёме замка зажигания

Цепь	Цвета проводов*	Проверка мультиметром
Постоянный +12В	Красный, жёлтый, оранжевый	Напряжение есть без ключа
Зажигание (IGN)	Синий, чёрно-жёлтый, коричневый	+12В в положении ON
Стартер (ST)	Чёрный, красно-синий, белый	+12В только при запуске

Цвета могут отличаться! Всегда перепроверяйте тестером перед подключением.

При соединении проводов сигнализации используйте обжимные коннекторы (клеммы типа "папа-мама") или метод скрутки с последующей пайкой. Изолируйте каждое соединение термоусадкой или изолентой. Избегайте крепления проводов внатяжку и прокладывайте трассы вдали от подвижных элементов рулевой колонки.

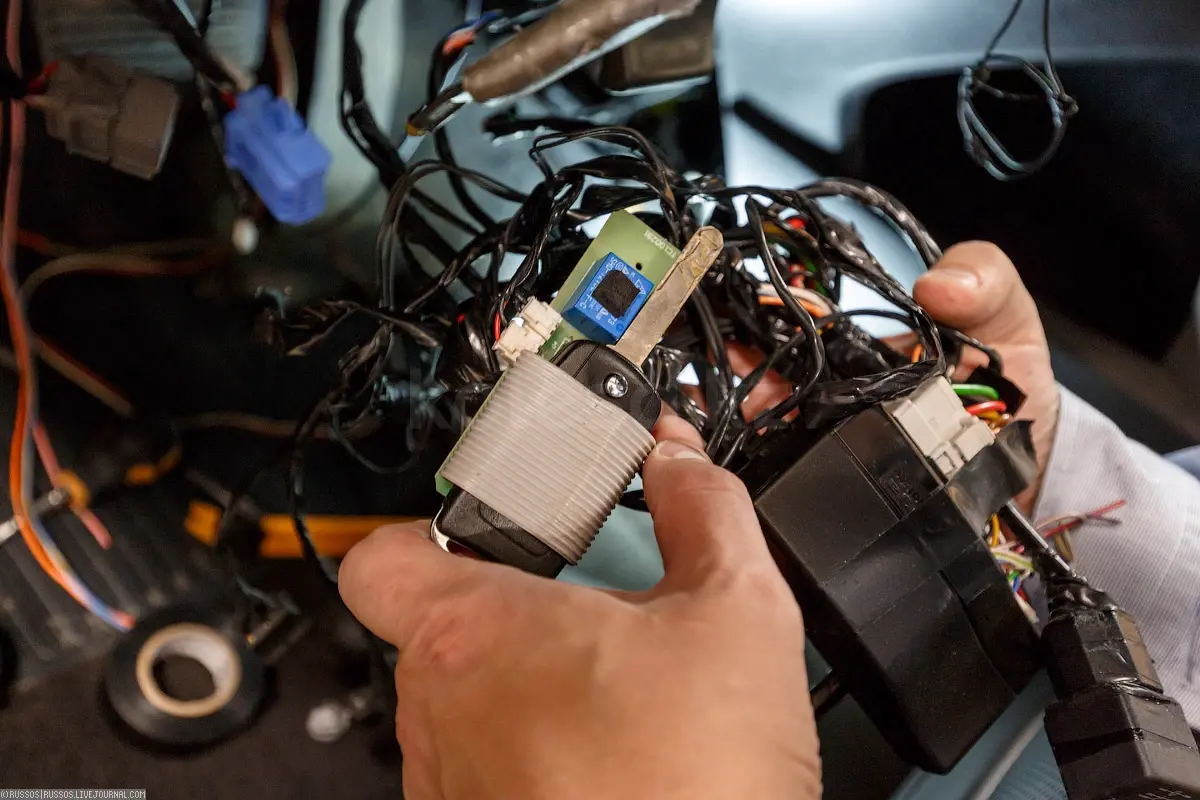

Установка и крепление блока управления сигнализацией

Определите скрытое место для монтажа блока управления – обычно за приборной панелью, в районе рулевой колонки или свободных нишах салона. Избегайте зон с высокой влажностью, вибрацией (около двигателя) и близости к металлическим элементам, экранирующим радиосигнал. Обязательно проверьте свободный доступ к разъёмам для подключения проводки.

Надёжно зафиксируйте корпус блока с помощью крепёжных элементов: используйте идущие в комплекте пластиковые хомуты, двухсторонний скотч на вспененной основе или кронштейны. Убедитесь, что блок не соприкасается с острыми кромками кузова или подвижными деталями (тросиками, тягами руля), а провода не натянуты и защищены от перетирания.

Ключевые шаги и рекомендации

Порядок монтажа:

Снимите защитные панели в выбранной зоне установки (торпедо, боковины центральной консоли).
Примерьте блок управления, отметив точки крепления карандашом.
Обезжирьте поверхность спиртовой салфеткой перед наклеиванием скотча.
Прикрутите кронштейн саморезами (если предусмотрен) или плотно стяните хомутами.
Проверьте отсутствие дребезжания при постукивании по соседним панелям.

Критические ошибки:

Крепление на обычный скотч – отклеивается от вибрации и перепадов температуры.
Монтаж вплотную к штатным блокам ECU (может вызывать помехи).
Прокладка проводов поверх элементов рулевого механизма.

Таблица: Варианты крепежа

Двухсторонний скотч 3М VHB	Надёжно клеится на пластик, не оставляет следов
Нейлоновые стяжки	Сквозное крепление к штатным жгутам или кронштейнам
Штатные отверстия в корпусе	Жёсткая фиксация саморезами к металлическим элементам кузова

После фиксации блока аккуратно уложите провода параллельно штатной проводке автомобиля, используя изоленту или гофру. Не допускайте провисания пучков и пересечения с нагревающимися элементами (педалью газа, вентиляционными каналами).

Правильное подключение сирены и датчиков удара

Подключение сирены выполняется напрямую к блоку управления сигнализацией через реле, избегая штатной электропроводки автомобиля. Сирену размещают в труднодоступном месте моторного отсека, направляя звуковую мембрану вниз для защиты от влаги. Обязательно используйте термостойкий гофрорукав для изоляции проводов вблизи двигателя. Проводка прокладывается вдали от подвижных деталей и горячих поверхностей с запасом длины 10-15 см на вибрацию.

При подключении соблюдайте полярность: красный провод сирены соединяется с выходом «SIREN+» на блоке сигнализации, черный – с массой кузова. Для дополнительной защиты цепи установите плавкий предохранитель (обычно 5-7А) не далее 30 см от АКБ. Все соединения изолируйте термоусадкой, а не изолентой.

Особенности установки датчиков удара

Датчики монтируют на жесткие металлические поверхности кузова (центральная стойка, тоннель пола) через демпфирующие прокладки. Основные этапы:

Калибровка чувствительности: настройте порог срабатывания тестовой отвёрткой согласно инструкции (обычно 3 уровня).
Правильная ориентация: стрелка на корпусе должна быть направлена вверх.
Подключение к разъёму блока сигнализации:
- Красный провод – питание +12V
- Чёрный провод – масса
- Жёлтый/зелёный – сигнальный выход

Избегайте установки датчиков рядом с:

Акустическими системами
Вентиляторами отопителя
Трассами выхлопной системы

Ошибка	Последствие	Решение
Прямое крепление к пластику	Ложные срабатывания	Монтаж на металл через резиновые проставки
Перекрученные провода	Обрыв цепи	Фиксация кабеля нейлоновыми стяжками
Соединение "скруткой"	Окисление контактов	Пайка или клеммные колодки

Важно! После монтажа проверьте работу системы: легкие постукивания по колесам должны активировать предупреждение, сильные удары по кузову – полноценную тревогу. При ложных срабатываниях уменьшите чувствительность датчика.

Используйте мультиметр для прозвона цепей перед финальной сборкой. Убедитесь, что сирена издает звук только при постановке на охрану (кратковременный сигнал) и при срабатывании тревоги (прерывистые гудки).

Соединение цепей центрального замка и световой индикации

Определите тип управления центральным замком в автомобиле: отрицательные импульсы (минусовые), положительные импульсы (плюсовые) или переменная полярность. Для этого используйте мультиметр в режиме вольтметра/омметра, проверив провода в дверных жгутах при нажатии на брелок штатного ключа. Найдите провода, на которых появляется кратковременный ±12V при постановке/снятии с охраны.

Подключите релейные выходы сигнализации (обычно обозначены как LOCK/UNLOCK) к управляющим проводам центрального замка через реле или напрямую, соблюдая схему из инструкции к сигналке. Для импульсных систем используйте диоды для изоляции цепей. При работе с отрицательным управлением подключайте выходы сигнализации к массе через реле, при положительном – к +12V.

Подключение световой индикации (поворотников)

Найдите провода ламп поворотников в монтажном блоке авто или жгуте передних фар. Для поиска включите аварийную сигнализацию и проверьте тестером провода с переменным напряжением 0-12V. Подключите выходы сигнализации (обычно маркированные как Light Flash или Parking Lights) к этим проводам через 4-контактные реле:

Схема для каждого борта: Пин 85 реле – выход сигнализации, Пин 86 – масса, Пин 30 – +12V (от АКБ через предохранитель), Пин 87 – провод поворотника
Используйте раздельные реле для левого и правого поворотников
Обязательно установите предохранитель (5-10А) на линию +12V от аккумулятора

Проверьте работу: при постановке на охрану должен мигнуть свет 1 раз, при снятии – 2 раза. Убедитесь, что длинные провода защищены гофрой и зафиксированы стяжками вдали от подвижных элементов и нагревающихся деталей.

Тип управления замком	Подключение выхода сигнализации	Дополнительные элементы
Отрицательные импульсы	К массе через реле (пин 85)	Диоды на реле
Положительные импульсы	К +12V через реле (пин 30)	Диоды на реле
Переменная полярность	Прямое подключение к проводам	Диодная развязка

Тестирование режимов работы и финальная сборка панелей

После завершения монтажа всех компонентов и подключения проводки приступайте к комплексной проверке функционала сигнализации. Включите зажигание и подайте питание на блок управления, убедившись в отсутствии искрения или запаха гари. Поочерёдно активируйте каждый режим через брелок, контролируя реакцию системы визуально и на слух.

Особое внимание уделите корректности срабатывания всех датчиков: ударного, наклона, объема салона. Проверьте блокировку двигателя при постановке на охрану и её снятие при разблокировке. При наличии автозапуска протестируйте его работу в ручном и автоматическом режимах, контролируя таймеры и температуру двигателя.

Ключевые этапы тестирования и сборки

Проверка основных функций:
- Постановка/снятие с охраны (световая и звуковая индикация)
- Реакция на открытие дверей, капота, багажника
- Работа сервисных режимов (Valet, Anti-hijack)
Тестирование дополнительных опций:
- Дистанционный запуск двигателя (холодный/прогретый)
- Проверка каналов брелока (открытие багажника, стеклоподъёмники)
- Корректность работы бесключевого обхода иммобилайзера
Финальная сборка:
1. Надёжно заизолируйте все соединения термоусадкой или изолентой
2. Закрепите провода пластиковыми хомутами, избегая перегибов
3. Уложите кабельные жгуты вдоль штатных проводок, исключив контакт с движущимися частями
4. Установите снятые панели на место, защёлкнув все крепления

Перед окончательной сборкой убедитесь в отсутствии посторонних звуков при вибрации и трении проводов о кузовные элементы. Запустите двигатель и проверьте работу сигнализации при разных оборотах мотора. Убедитесь, что все кнопки брелока реагируют без задержек, а индикаторный светодиод на панели корректно отображает режимы системы.
