Удлинение рамы КамАЗа - назначение и преимущества

Статья обновлена: 18.08.2025

Удлинение рамы – техническая операция по увеличению базы шасси грузового автомобиля КамАЗ путём врезки дополнительной секции в лонжероны.

Эта модификация позволяет значительно расширить функциональные возможности транспортного средства под специфические задачи перевозки негабаритных или сверхдлинных грузов.

Процедура требует профессионального подхода и строгого соблюдения технологических норм для сохранения прочностных характеристик конструкции и безопасной эксплуатации техники.

Базовое устройство рамы КамАЗа

Рама КамАЗа представляет собой лонжеронную конструкцию, служащую основным несущим элементом автомобиля. Она состоит из двух продольных балок (лонжеронов), соединённых поперечными элементами (траверсами). Данная схема обеспечивает необходимую жёсткость для восприятия нагрузок от кузова, кабины, двигателя и перевозимых грузов.

Лонжероны изготавливаются методом горячей штамповки из высокопрочной легированной стали. Их профиль имеет С-образное или швеллерное сечение с переменной высотой стенки – максимальной в зонах повышенных напряжений (под двигателем, кабиной) и уменьшающейся к концам. Траверсы крепятся к лонжеронам при помощи клёпки или болтов, образуя пространственную ферму.

Ключевые компоненты и характеристики

Основные элементы конструкции включают:

Лонжероны – продольные силовые балки, воспринимающие изгибающие моменты
Траверсы – поперечины, обеспечивающие геометрическую стабильность рамы
Кронштейны – элементы крепления агрегатов (двигателя, рессор, топливных баков)
Буфер – передний энергопоглощающий элемент
Задняя поперечина – усиленный узел для установки фаркопа

Технические параметры стандартной рамы:

Материал лонжеронов	Сталь 09Г2С
Толщина металла	8-12 мм
Тип соединений	Клёпаные/болтовые
Конфигурация	Прямая с сужением в передней части

Конструкция предусматривает технологические отверстия для монтажа дополнительного оборудования и усиливающие накладки в зонах концентрации напряжений. Такое исполнение обеспечивает возможность модификации рамы, включая её удлинение для специализированных надстроек.

Зачем увеличивают длину рамы

Удлинение рамы КамАЗа позволяет существенно расширить функциональные возможности грузовика, адаптируя его под специфические задачи, которые невозможно решить со стандартной базой. Это необходимо для установки нестандартного оборудования или увеличения грузовместимости платформы.

Техническая доработка создает запас прочности конструкции при эксплуатации с повышенными нагрузками, особенно в условиях бездорожья или при транспортировке тяжелых негабаритных грузов. Дополнительная длина обеспечивает оптимальное распределение веса по осям.

Основные цели модификации

Установка спецнадстроек: монтаж автокранов, буровых установок, цистерн увеличенного объема
Создание длиннобазных шасси: для пассажирских автобусов, фургонов или эвакуаторов
Перевозка негабаритных грузов: труб, ЖБИ, спецтехники на платформах типа "трал"
Оптимизация нагрузки на оси: предотвращение перегруза при работе с тяжеловесными контейнерами

Тип надстройки	Требуемое удлинение
Цистерны (более 15м³)	До 1.5 метров
Автовозы (5+ авто)	До 2 метров
Спецтехника (краны-манипуляторы)	До 3 метров

Ключевое преимущество доработки – сохранение маневренности и проходимости базового шасси при одновременном увеличении грузоподъемности до 25%. Усиленные вставки интегрируются в заводскую конструкцию методом сварки с соблюдением ГОСТ.

Важно учитывать, что самовольное удлинение без сертификации запрещено – изменения требуют внесения в ПТС и получения одобрения в ГИБДД. Профессиональный монтаж гарантирует соответствие нормам безопасности.

Перевозка длинномерных грузов как основная причина

Удлинение рамы КамАЗа напрямую связано с необходимостью транспортировки объектов, значительно превышающих стандартные габариты кузова. Длинномерные грузы – такие как металлоконструкции, трубы большого диаметра, строительные фермы или специализированная техника – физически не помещаются на шасси серийного грузовика. Установка дополнительной секции рамы создает требуемую опорную базу для их безопасного размещения и крепления.

Без модификации рамы перевозка подобных объектов становится невозможной или крайне опасной: груз выступает за пределы платформы на критическое расстояние, нарушая развесовку и центр тяжести автомобиля. Это приводит к потере управляемости, риску опрокидывания на поворотах, недопустимой нагрузке на ходовую часть и незаконному использованию ТС из-за нарушения ПДД по габаритам. Удлинение решает эти проблемы, обеспечивая полную поддержку груза по длине.

Ключевые преимущества удлинения для перевозки длинномеров

Увеличение полезной длины платформы до 10-12 метров (против стандартных 6-8 м)
Равномерное распределение веса по всей раме, исключая перегруз мостов
Соблюдение ПДД: свес груза не превышает разрешенные 2 метра (при знаке "Длинномер")
Возможность установки специализированного оборудования: сдвижных платформ, коников, крановых установок

Тип длинномерного груза	Требуемая длина рамы после удлинения
Железобетонные сваи (12 м)	10-11 метров
Лесоматериалы (хлысты)	9-10 метров
Трубы магистральные (DN 1200)	10-12 метров

Важно: удлинение всегда выполняется с усилением конструкции и перерегистрацией ТС в ГИБДД. Несанкционированная модификация рамы приводит к юридической ответственности и аннулированию страховки. Для легальной эксплуатации требуется техническое заключение и внесение изменений в ПТС.

Размещение дополнительного оборудования

Удлинённая рама КамАЗа создаёт обширные зоны монтажа для специализированной техники, недоступные на базовых шасси. Это позволяет интегрировать габаритные системы без нарушения заводской геометрии и балансировки транспортного средства.

Ключевые области для установки включают участки за кабиной, над колёсными арками и в задней части рамы. Свободное пространство адаптируется под конкретные задачи за счёт усиленных кронштейнов и сварных платформ, обеспечивающих жёсткую фиксацию тяжёлых конструкций.

Типы оборудования для интеграции

Гидравлические системы: насосные станции, цилиндры подъёма
Энергооборудование: дизель-генераторы, трансформаторы
Технологические модули: компрессоры, буровые установки, цистерны
Кузова спецназначения: автолавки, лаборатории, мастерские

Зона установки	Примеры оборудования
Межосевое пространство	Топливные баки, пневмосистемы
Задний свес рамы	Крановые опоры, лебёдки

Особое внимание уделяется распределению весовых нагрузок: критичные узлы размещаются между осями для сохранения управляемости. При монтаже габаритных надстроек (например, автокранов) обязательны расчёты на кручение рамы и установка противовесов.

Результатом становится создание многофункциональных автомобильных платформ для строительства, нефтегазовой отрасли и МЧС, где базовое шасси выступает лишь носителем для целевого технологического комплекса.

Особенности спецтехники на базе КамАЗа

Конструкция спецтехники на базе КамАЗа предполагает глубокую модификацию серийных шасси для выполнения узкоспециализированных задач. Усиленные лонжероны, адаптированная трансмиссия и доработанная подвеска обеспечивают устойчивость при работе со сложными нагрузками и навесным оборудованием. Рама подвергается критическим изменениям – включая сегментное удлинение, необходимое для интеграции крановых установок, цистерн или увеличенных грузовых платформ.

Унификация узлов с базовыми моделями КамАЗ сохраняет преимущества доступности запчастей и ремонтопригодности. При этом спецтехника оснащается дублированными гидравлическими системами, усиленными кронштейнами крепления и специализированными электронными модулями, синхронизирующими работу основного шасси и функциональных надстроек.

Ключевые конструктивные отличия

Модифицированная рама: Удлинение на 1-3 метра с усилением зон высокого напряжения методом вставки стальных профилей или цельных секций
Усиленные опоры: Дополнительные кронштейны и поперечины для крепления тяжелого оборудования (кранов, бетономешалок, манипуляторов)
Дублированные системы: Отдельные контуры гидравлики и пневматики с независимыми магистралями для навесных агрегатов

Тип спецтехники	Требуемые изменения рамы	Назначение доработок
Автокраны	Удлинение + усиление лонжеронов	Снижение центра тяжести при подъеме грузов
Самосвалы-гиганты	Сегментное наращивание платформы	Увеличение объема кузова до 40м³
Пожарные машины	Короткое удлинение + усиление зон крепления	Размещение цистерн и насосного оборудования

Эксплуатационные преимущества включают сохранение проходимости базового шасси при увеличении функциональности. Удлиненные версии проходят те же испытания на кручение и усталостную прочность, что обеспечивает безопасность при работе с экстремальными нагрузками. Критически важным является профессиональный расчет точек усиления – ошибки приводят к деформациям рамы при полной загрузке.

Необходимость усиления конструкции

Удлинение рамы КамАЗа принципиально изменяет распределение нагрузок на лонжероны. База между точками крепления рессор увеличивается, а центр тяжести смещается, создавая дополнительные изгибающие моменты в зонах сварных соединений и местах стыковки новых элементов. Без компенсации этих факторов возникает критический риск усталостных трещин металла.

Стандартная рама не рассчитана на эксплуатацию в модифицированном состоянии. Усиление восстанавливает жёсткость конструкции, предотвращая:

Деформацию лонжеронов под весом надстройки (фургон, кран, цистерна)
Сдвиг стыковочных накладок при торможении или движении по бездорожью
Раскрытие сварочных швов из-за циклических нагрузок

Ключевые методы усиления включают:

Установку вставок из толстостенного металлопроката (швеллер/лист) с полным проваром стыков
Монтаж косынок в зонах повышенного напряжения
Дублирующие лонжероны по всей длине модифицированного участка

Без усиления	С усилением
Снижение ресурса рамы на 40-60%	Сохранение заводских прочностных характеристик
Риск разрушения при перегрузках	Повышенная устойчивость к кручению

Пренебрежение усилением ведёт к ускоренной коррозии в местах деформаций и юридическим последствиям при официальной перерегистрации ТС. Только профессиональный расчёт и применение сертифицированных материалов гарантируют безопасную эксплуатацию удлинённого шасси.

Выбор оптимальной длины доработки

Определение необходимого удлинения рамы требует тщательного анализа целевого назначения автомобиля и планируемых нагрузок. Слишком короткое расширение ограничит функциональность и вместимость оборудования, а чрезмерное – нарушит балансировку, снизит манёвренность и перегрузит ходовую часть. Критически важно соблюдать баланс между практическими задачами и сохранением эксплуатационной безопасности.

Ключевым ориентиром служат габариты и вес устанавливаемого спецоборудования: кузова-фургона, цистерны, крановой установки или гидроманипулятора. Дополнительно учитывают требования к распределению осевых нагрузок, особенности дорожных условий (бездорожье, городская среда) и юридические ограничения по максимальной длине ТС. Пренебрежение этими параметрами ведёт к ускоренному износу узлов и риску аварий.

Факторы для расчёта параметров удлинения

Тип навесного оборудования
Стандартные фургоны: +1-1,5 м; цистерны/автокраны: +1,8-3 м; спецтехника (буровые установки): +3-4 м
Допустимая нагрузка на мосты
Контроль распределения массы после удлинения для соответствия техрегламентам
Условия эксплуатации
Для бездорожья предпочтительнее минимальное удлинение для сохранения углов проходимости

Длина вставки	Применение	Ограничения
До 1,5 м	Фургоны, промтоварные кузова	Без усиления подвески
1,6-2,5 м	Цистерны, автокраны	Требуется усиление рессор
Свыше 2,5 м	Буровые установки, длинномерные платформы	Обязательны доп. опорные стойки

Важно: Окончательный расчёт должен включать прочностное моделирование рамы. Для вставок от 2 метров обязательно добавление лонжеронных вставок косынок и диагональных распорок. Технический осмотр после доработки подтверждает соответствие нормам ГОСТ Р 41.55-99 по безопасности конструкции.

Оптимальные места врезки новых элементов

Выбор участков для врезки определяется минимизацией воздействия на критические зоны рамы, испытывающие максимальные нагрузки при эксплуатации. Основное внимание уделяется участкам с минимальными изгибающими моментами и напряжениями, где установка вставок не нарушит расчетную прочность конструкции.

Ошибочное размещение врезки в зонах повышенной нагрузки приводит к концентрации напряжений, ускоренному усталостному разрушению металла и риску аварийного излома рамы. Геометрия усилительных косынок и технология сварки должны соответствовать типу лонжеронов.

Ключевые участки для врезки

Рекомендуемые зоны располагаются между точками крепления агрегатов:

Между кабиной и передним мостом: Участок со стабильной нагрузкой при условии удаления от зоны крепления двигателя и рулевого механизма.
Центральная часть лонжеронов: Зона минимальных изгибающих моментов (между передним и задним мостами), оптимальна для базовых удлинений.
Перед задним мостом: Допустимо при смещении вставки к центру рамы, вне зоны крепления рессор и кронштейнов подвески.

Участок	Требования к врезке	Ограничения
Задняя часть рамы (за последним мостом)	Обязательное усиление косынками по всей длине стыка	Запрещена врезка ближе 150 мм к кронштейнам рессор
Зона крепления КПП и раздатки	Смещение врезки минимум на 300 мм от точек крепления агрегатов	Не допускается пересечение с монтажными площадками коробки передач

Обязательные условия: Стык вставки должен выполняться под углом 30-45° к оси рамы для распределения нагрузок. Минимальное расстояние от технологических отверстий и штатных сварных швов – 100 мм. Толщина и марка стали вставки идентичны материалам лонжерона.

Материалы для изготовления вставок

Качество вставки напрямую зависит от выбора материала, который обязан обеспечивать идентичную или превосходящую прочность оригинальной рамы. Неподходящий сплав создаёт риски деформации, усталостных трещин и аварийных ситуаций при эксплуатации гружёного автомобиля.

Производители и тюнинг-ателье используют исключительно металлические решения, ориентируясь на три ключевых критерия: предельную нагрузку на разрыв, устойчивость к циклическим изгибающим воздействиям и технологичность сварки. Толщина листового проката всегда соответствует сечению лонжеронов базовой рамы.

Распространённые типы сталей

В 95% случаев применяются конструкционные стали следующих категорий:

Углеродистые стали (Ст3, Ст20): Бюджетный вариант с хорошей свариваемостью. Требуют обязательной антикоррозийной обработки из-за склонности к ржавчине.
Низколегированные стали (09Г2С, 12ГС): Оптимальный баланс цены и надёжности. Марганец и кремний в составе повышают предел текучести на 20-30% относительно Ст3, улучшают сопротивление ударным нагрузкам.
Высокопрочные стали (Hardox, Domex): Специализированные марки для критичных узлов. Отличаются исключительной твёрдостью (до 600 HB) и износостойкостью, но сложны в гибке и требуют строгого контроля режимов сварки.

Материал	Предел прочности (МПа)	Ключевое преимущество	Ограничения
Ст3	370-480	Низкая стоимость, простота обработки	Склонность к коррозии, средняя прочность
09Г2С	440-520	Улучшенная ударная вязкость	Требует квалифицированной сварки
Hardox 450	1400-1600	Максимальная износостойкость	Высокая цена, риски перегрева при сварке

Важно: Запрещено использование алюминиевых сплавов или обычной «чёрной» стали без сертификатов соответствия. Толщина вставки всегда соответствует сечению усиленной части рамы КамАЗа (обычно 8-12 мм). После сварки швы обязательно проверяют ультразвуком для выявления микротрещин.

Толщина металла новых секций

Толщина металла для ввариваемых секций при удлинении рамы КамАЗ является ключевым параметром, напрямую влияющим на прочность и долговечность конструкции. Она должна строго соответствовать толщине металла оригинальной рамы, чтобы избежать создания слабых мест или зон перенапряжения в местах соединения.

Использование слишком тонкого металла приведет к деформациям и трещинам под нагрузкой, а чрезмерно толстый материал увеличит общую массу и создаст ригидные участки, провоцирующие усталостные разрушения. Оптимальный диапазон обычно составляет от 6 до 8 мм для стандартных рамных лонжеронов, что обеспечивает баланс между прочностью и гибкостью.

Критерии выбора и последствия нарушений

При подборе толщины учитывают:

Тип грузов: для спецтехники (краны, буровые установки) допускается увеличение толщины на 1-2 мм.
Состояние родной рамы: при коррозии применяют металл с запасом толщины.
Способ сварки: автоматическая сварка под флюсом позволяет использовать более толстые листы без риска дефектов.

Ошибка в толщине	Последствия
Меньше оригинала	Прогибы рамы, разрывы сварных швов
Больше оригинала	Концентрация напряжений в зоне перехода, ускоренная усталость металла

Обязательным требованием является лабораторный анализ образца оригинального лонжерона для точного определения толщины и марки стали. Применение низкосортного металла даже с правильной толщиной снижает ресурс конструкции на 40-60%.

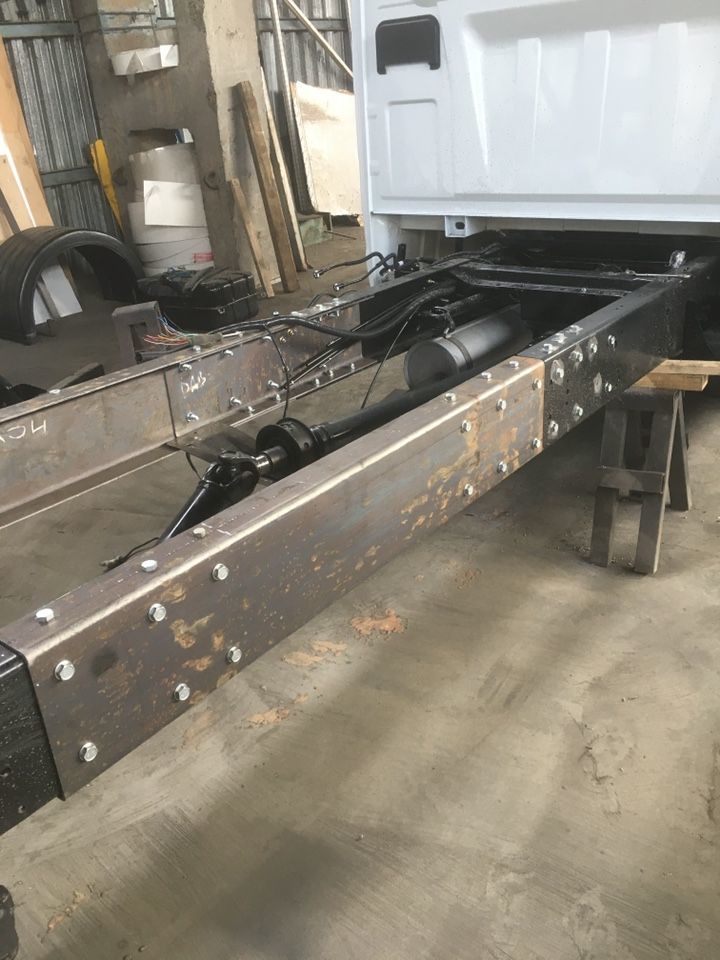

Соединение через накладные пластины

Данный метод предполагает использование стальных пластин, которые накладываются с двух сторон на место разреза рамы. Пластины фиксируются высокопрочными болтами, проходящими сквозь каркас лонжеронов и сами накладки. Это создает жесткий "бутерброд", обеспечивающий равномерное распределение нагрузок в зоне стыка.

Ключевым требованием является точное соответствие контуров пластин профилю рамы и плотное прилегание поверхностей. Для исключения коррозии стыки обрабатываются антикоррозийными составами, а крепеж затягивается с контролируемым усилием. Такой подход сохраняет геометрию рамы и предотвращает концентрацию напряжений.

Технологические особенности

Основные этапы работ включают:

Резку рамы в строго обозначенных местах согласно расчетам
Подгонку пластин толщиной 8-12 мм по форме сечения лонжеронов
Сверление совпадающих отверстий в раме и накладках
Установку пластин с внутренней и внешней стороны лонжеронов
Стяжку конструкции болтами класса прочности 10.9 и выше

Преимущества перед альтернативными методами:

Прочность соединения	Равномерное восприятие нагрузок за счет двойного армирования
Ремонтопригодность	Возможность замены крепежа или пластин без разрушения конструкции
Сохранение жесткости	Отсутствие "прогибов" в зоне стыка при динамических нагрузках

Обязательным условием является использование пластин из низколегированной стали (например, 09Г2С) с пределом текучести от 345 МПа. Толщина накладок всегда превышает толщину стенок лонжерона минимум на 20%, что гарантирует сохранение ресурса рамы при эксплуатации с перегрузами.

Технологии сварки при удлинении

Качественное удлинение рамы КамАЗа требует применения специализированных сварочных технологий, обеспечивающих прочность и долговечность конструкции. Основной метод – ручная дуговая сварка (ММА) электродами с высокими показателями ударной вязкости, такими как УОНИИ 13/55 или аналогичные марки для низколегированных сталей. Предварительный нагрев зоны сварки до 150-200°C обязателен для предотвращения образования трещин в околошовной зоне из-за высокого углеродного эквивалента материала рамы.

Для ответственных швов используется полуавтоматическая сварка в среде защитного газа (MIG/MAG) проволокой марки Св-08Г2С. Этот метод гарантирует глубокий провар, равномерное распределение напряжений и высокую производительность. Особое внимание уделяется подготовке кромок: обязательна разделка под углом 45° с притуплением 2-3 мм и тщательная зачистка металла до блеска для исключения пор и непроваров.

Ключевые этапы и требования

Стыковка вставки: Фиксация удлиняющих элементов в кондукторе с обеспечением зазора 2-4 мм. Прихватки накладываются короткими участками (20-30 мм) с шагом 100-150 мм по всей длине стыка.
Многослойная сварка: Нанесение корневого шва электродом Ø3 мм током 90-110А. Последующие слои (не менее 3-х) выполняются "каскадом" или "горкой" электродами Ø4 мм током 130-160А с обязательной зачисткой каждого слоя.
Контроль качества: Визуальный осмотр шва на отсутствие подрезов и пор. Обязательное проведение неразрушающего контроля (магнитопорошковый или ультразвуковой метод) после остывания конструкции.

Важно: Запрещено перегревать металл выше 300°C во избежание отпуска и потери прочности. Швы должны плавно переходить в основной металл без резких переходов.

Параметр	Ручная дуговая сварка (ММА)	Полуавтоматическая сварка (MIG/MAG)
Материал электрода/проволоки	УОНИИ 13/55 (Ø3-4 мм)	Св-08Г2С (Ø1.0-1.2 мм)
Защитная среда	Обмазка электрода	CO₂ или смесь Ar+CO₂
Толщина шва	Многослойный шов (от 4 проходов)	Многослойный шов (от 3 проходов)

Контроль качества сварных швов

Надёжность сварных соединений при удлинении рамы КамАЗа напрямую определяет безопасность эксплуатации и долговечность конструкции. Даже незначительные дефекты швов под нагрузкой могут привести к трещинам, деформациям или внезапному разрушению модифицированной рамы.

Процесс контроля включает визуальный осмотр, инструментальные методы и разрушающие испытания образцов. Каждый этап направлен на выявление скрытых и явных недостатков: пор, подрезов, непроваров, которые критичны для силовых элементов.

Методы контроля сварных швов

Основные этапы проверки:

Визуальный осмотр (ВИК): Оценка геометрии шва, обнаружение трещин, наплывов и видимых деформаций.
Капиллярная дефектоскопия (ПВК): Выявление поверхностных трещин с помощью проникающих жидкостей.
Ультразвуковой контроль (УЗК): Сканирование внутренней структуры шва для обнаружения скрытых дефектов.
Рентгенография: Получение снимков для анализа внутренних несплошностей.

Критерии соответствия:

Отсутствие трещин и непроваров по всей длине шва.
Равномерность ширины и высоты усиления без резких переходов.
Глубина подрезов не превышает 0,5 мм при длине ≤ 10% шва.
Поры и включения размером ≤ 1,5 мм в контролируемых сечениях.

Метод	Глубина контроля	Чувствительность
ВИК	Поверхность	≥ 0,1 мм
ПВК	Поверхностные	≥ 0,01 мм
УЗК	Сквозной	≥ 2 мм
Рентген	Сквозной	≥ 1% толщины

Документирование результатов включает составление дефектных ведомостей и актов сварки. Каждый шов маркируется и заносится в журнал с указанием параметров контроля и ответственного специалиста.

Дополнительные ребра жесткости

При удлинении рамы КамАЗа лонжероны подвергаются повышенным изгибающим и крутящим нагрузкам, особенно в местах сварных соединений новых вставок. Стандартной конструкции становится недостаточно для сохранения целостности и геометрии основания.

Дополнительные ребра жесткости – стальные пластины или угольники, привариваемые к боковым поверхностям лонжеронов в зонах наибольшего напряжения. Они формируют локальные усиливающие контуры, перераспределяя механические напряжения по большей площади металла.

Функции и особенности установки

Ключевые задачи ребер жесткости:

Компенсация потери прочности в сварных швах после врезки удлиняющих сегментов
Подавление вибраций и предотвращение усталостных трещин металла
Сохранение параллельности лонжеронов при эксплуатационных перегрузках

Принципы монтажа:

Ребра размещают симметрично с обеих сторон лонжерона
Обязательное усиление зон стыковки заводской рамы с вставками
Дополнительные элементы вдоль протяженных участков при длине вставки >1.5м
Использование металла толщиной 6-10мм с полным проваром швов

Тип ребра	Зона установки	Эффект
Поперечные пластины	На стыках вставок	Блокировка кручения
Продольные накладки	Вдоль новых сегментов	Снижение прогиба
Угловые косынки	В местах крепления кронштейнов	Повышение усталостной прочности

Отказ от усиления приводит к деформациям рамы, разрушению сварных соединений и ускоренному изноу трансмиссии. Грамотно интегрированные ребра гарантируют ресурс удлиненной конструкции, сопоставимый с базовой моделью.

Обработка защитными покрытиями

После сварки новых элементов каркаса критически важно обеспечить защиту металла от коррозии. Удлинённые участки рамы, сварочные швы и зоны термического воздействия теряют заводское покрытие, становясь уязвимыми к окислению, воздействию влаги, реагентов и механическим повреждениям. Без надлежащей обработки эти области быстро ржавеют, что снижает прочность конструкции и создаёт риски для безопасности.

Нанесение специализированных покрытий решает три ключевые задачи: предотвращает прямой контакт металла с агрессивной средой, компенсирует разницу в электрохимических потенциалах между новыми и старыми элементами рамы, а также укрепляет зоны сварных соединений. Современные составы дополнительно обеспечивают антикоррозийную защиту на 5-7 лет даже в условиях интенсивной эксплуатации.

Основные методы обработки:

Грунтование преобразователями ржавчины – химически нейтрализует окислы и создаёт адгезионный слой
Нанесение эпоксидных грунтовок – обеспечивает барьерную изоляцию и устойчивость к сколам
Холодное цинкование – нанесение цинк-наполненных составов для электрохимической защиты
Покрытие резино-битумными мастиками – создаёт эластичный влагонепроницаемый слой
Напыление полимерных покрытий – формирует износостойкую оболочку с антигравийным эффектом

Тип покрытия	Преимущества	Ограничения
Эпоксидный грунт	Высокая адгезия, стойкость к солевым реагентам	Требует точного соблюдения пропорций смешивания
Цинкосодержащий состав	Гальваническая защита, самовосстановление царапин	Высокая стоимость, необходимость спецоборудования
Резино-битумная мастика	Вибрационная устойчивость, простота нанесения	Длительное высыхание, ограниченная термостойкость

Обязательным этапом является предварительная подготовка поверхности: дробеструйная очистка металла, обезжиривание и фосфатирование. Многослойное нанесение (грунт + финишное покрытие) с межслойной сушкой повышает ресурс защиты на 40% по сравнению с одноэтапной обработкой. Особое внимание уделяется внутренним полостям лонжеронов, где применяются ингибиторы коррозии пролонгированного действия.

Переделка тормозных магистралей

Удлинение рамы КамАЗа неизбежно требует модификации тормозных магистралей, так как штатные трубопроводы и шланги перестают соответствовать новой геометрии шасси. Недостаточная длина элементов создает риск натяжения, перегибов или повреждения гидравлических линий, что напрямую угрожает безопасности эксплуатации.

Цель переделки – обеспечить свободный, беспрепятственный путь тормозной жидкости ко всем колесным механизмам без избыточного напряжения. Это включает расчет новой трассировки, подбор материалов с учетом вибраций и температурных деформаций, а также соблюдение углов подключения для исключения завоздушивания контуров.

Ключевые этапы работ

Технологические требования:

Материалы: Использование бесшовных медных или стальных трубок с двойной стенкой для жестких участков, армированных резиновых шлангов высокого давления (с маркировкой DOT) – для подвижных соединений мостов.
Крепеж: Установка дополнительных кронштейнов вдоль рамы с демпфирующими вставками для компенсации вибраций. Шаг крепления – не более 60 см.
Защита: Обязательное применение гофро-чехлов в зонах риска истирания (стыки листов рамы, рядом с рессорами).

Последовательность монтажа:

Демонтаж штатных магистралей с фиксацией позиций суппортов/тормозных камер.
Формирование шаблонов из проволоки для точного повторения изгибов новой трассы.
Нарезка трубок, развальцовка концов под двойной конус (ISO/DIN).
Укладка с уклоном ≥2° к точкам слива, подключение через тройники без перекрещивания линий.
Обязательная прокачка двухконтурной системы с контролем на герметичность (тест давлением 20 атм).

Параметр	Штатные магистрали	После удлинения
Длина переднего контура	3.2±0.1 м	4.8±0.1 м
Длина заднего контура	5.1±0.1 м	7.4±0.1 м
Допустимый радиус изгиба трубок	>5D	>7D (D – диаметр)

Важно: Запрещено применение пайки, сварки или компрессионных фитингов на магистралях. Тормозная система требует сертификации после переделки – соответствие ГОСТ Р 41.13-Н (Правила ЕЭК ООН №13).

Перенос топливного бака

При удлинении рамы КамАЗа стандартное расположение топливного бака за кабиной становится проблематичным. Установка дополнительных секций рамы смещает зону монтажа спецоборудования, создавая конфликт пространства с заводской топливной емкостью. Перенос бака – технически необходимое решение для освобождения места под монтаж новых узлов.

Перемещение выполняется на этапе доработки рамы, когда определены точки установки целевого оборудования (кранов, насосов, гидробортов). Бак демонтируется с штатного места, после чего инженеры рассчитывают новую позицию с учетом весовой балансировки, защищенности от повреждений и минимального удаления от топливных магистралей.

Ключевые задачи переноса

Основные цели операции включают:

Освобождение пространства для монтажа дополнительных агрегатов в зоне за кабиной.
Оптимизация развесовки – смещение центра тяжести при изменении геометрии рамы.
Защита бака от вибраций и механических повреждений при работе спецтехники.

Типичные варианты нового расположения:

Над задним мостом с усиленными кронштейнами
Вдоль удлиненной лонжеронной части рамы
Под грузовой платформой с защитным кожухом

Параметр	До переноса	После переноса
Зона монтажа оборудования	Ограничена штатным баком	Полностью свободна
Риск повреждений	Высокий (рабочая зона кранов/гидравлики)	Минимизирован
Балансировка нагрузки	Смещена к передней оси	Корректируется под новые условия

Критически важным этапом является герметизация соединений и тестирование системы под давлением после перемонтажа. Неправильная установка кронштейнов ведет к деформации бака при вибрационных нагрузках. Дополнительно усиливают защиту от коррозии в местах креплений из-за измененного положения.

Модификация пневмосистемы

Удлинение рамы КамАЗа требует обязательной доработки пневматической системы из-за увеличения расстояния между осями и добавления новых элементов конструкции. Без корректировки штатная система не сможет обеспечить стабильное давление воздуха в удалённых участках магистрали, что приведёт к сбоям в работе тормозов, подвески и вспомогательных механизмов.

Основная цель модификации – сохранение штатных характеристик давления (7–8 бар) и скорости срабатывания пневмоприводов на всём протяжении новой рамы. Для этого пересматривается длина и диаметр трубопроводов, устанавливаются дополнительные ресиверы и меняется конфигурация контуров. Особое внимание уделяется синхронизации работы тормозных механизмов на всех осях для предотвращения заносов.

Ключевые изменения в системе

Увеличение длины магистралей с заменой на трубки большего диаметра для минимизации потерь давления.
Установка дополнительных ресиверов в зоне новых осей или удлинённых участков рамы для поддержания объёма сжатого воздуха.
Модернизация тормозных контуров с раздельным управлением группами осей и балансировкой усилий.

Затрагиваемые компоненты

Компонент	Тип доработки
Тормозные камеры	Подбор по усилению для новых осей
Пневмораспределители	Установка дублирующих блоков
Клапаны защиты от замерзания	Интеграция в новые магистрали
Датчики давления	Перенос или добавление контрольных точек

Результатом модернизации становится предсказуемая работа тормозов при полной загрузке, исключение "провалов" педали и соблюдение норм безопасности. Дополнительно оптимизируется расход воздуха компрессором за счёт снижения цикличности его включения.

Установка усиленных кронштейнов

Усиленные кронштейны – стальные элементы повышенной прочности, монтируемые на местах стыковки удлинительных вставок с основной рамой. Они компенсируют возросшие нагрузки после наращивания длины лонжеронов, предотвращая деформацию и разрушение конструкции в зонах повышенного напряжения.

Использование штатных кронштейнов при удлинении недопустимо: их прочностные характеристики рассчитаны на заводскую длину рамы. Усиленные аналоги изготавливаются из толстолистовой стали (8–12 мм) и оснащаются дополнительными ребрами жесткости, что обеспечивает равномерное распределение веса груза и динамических воздействий.

Технология монтажа

Установка требует точного позиционирования и соблюдения этапов:

Подготовка зон крепления: зачистка поверхности рамы от коррозии и загрязнений, разметка точек сверления по шаблону.
Фиксация кронштейнов: предварительная стыковка с рамой и удлинителем при помощи струбцин, проверка соосности отверстий.
Крепеж: соединение элементов высокопрочными болтами (класс прочности не ниже 10.9) с контролем момента затяжки динамометрическим ключом.
Дублирование сваркой: приварка кронштейнов по контуру к лонжеронам (кроме зон термовлияния заводских швов).

Ключевые требования к монтажу:

Запрет на перекрытие заводских швов рамы новыми соединениями.
Обязательная обработка стыков антикоррозийными составами перед сборкой.
Контроль отсутствия перекосов при помощи измерительных шаблонов.

Параметр	Штатный кронштейн	Усиленный кронштейн
Толщина металла	5–6 мм	8–12 мм
Ребра жесткости	Отсутствуют	2–4 вертикальных ребра
Предельная нагрузка	До 12 т	До 25 т

Ошибки при установке (смещение осей, неполная проварка швов, слабая затяжка болтов) приводят к концентрации напряжений и трещинам в раме. После монтажа обязательны испытания на стенде с имитацией эксплуатационных нагрузок.

Крепление новой подвески

После удлинения рамы критически важно обеспечить надежное крепление подвески, так как смещение центра тяжести и возросшие нагрузки требуют перераспределения точек фиксации. Новые кронштейны и проушины монтируются строго по разметке, соответствующей расчетной геометрии, с обязательным усилением зон сварки накладными пластинами. Это предотвращает деформацию рамы при эксплуатации под весом кузова или прицепа.

Для балансировки нагрузки крепления переднего и заднего мостов синхронизируются: задняя подвеска смещается ближе к краю удлинителя, а передняя – укрепляется дополнительными амортизаторами или рессорами. Все соединения выполняются на высокопрочных болтах класса 10.9 и выше, обработанных антикоррозийным составом, с контролем момента затяжки динамометрическим ключом. Отказ от сварки в пользу болтовых соединений позволяет сохранить структуру металла рамы.

Ключевые этапы монтажа

Подготовка платформ: Зачистка и грунтовка мест крепления на удлиненном участке рамы.
Установка кронштейнов: Фиксация усиленных опор под рессоры или пневмобаллоны с проверкой соосности.
Монтаж ответных узлов: Крепление серьг, корпусов стоек и стабилизаторов поперечной устойчивости.

Элемент	Материал	Требование
Кронштейны подвески	Сталь 30ХГСА	Толщина от 12 мм
Болты крепления	Легированная сталь	Класс прочности 10.9
Демпфирующие втулки	Резина + металл	Термостойкость от -40°C до +120°C

Важно: После монтажа обязательны испытания на стенде с имитацией перегрузок для выявления резонансных частот. Регулировка углов установки мостов (развал/схождение) выполняется только под полной нагрузкой, характерной для будущей эксплуатации.

Балансировка осей после доработки

После удлинения рамы КамАЗа критически важно выполнить балансировку осей, так как изменение геометрии шасси нарушает заводское распределение масс. Смещение центра тяжести, увеличение базовых расстояний между мостами и изменение нагрузок на подвеску требуют обязательной коррекции.

Процедура балансировки включает несколько этапов: замеры статической нагрузки на каждую ось специальными весами, расчет допустимых пределов по осевым давлениям, регулировку положения рессорных подушек и корректировку креплений дополнительных элементов. При установке надстройки (кузова, крана, цистерны) учитывается её вес и расположение.

Ключевые аспекты балансировки

Контроль нагрузки на оси: Превышение допустимой массы на мостах ведёт к ускоренному износу шин, поломкам рессор и трансмиссии.
Стабилизация управляемости: Правильное распределение веса предотвращает "рыскание" при торможении и снижает риск заноса.
Компенсация крутящего момента: Удлинённая рама усиливает скручивающие нагрузки, что требует усиления точек крепления рессор.

Параметр	До балансировки	После балансировки
Нагрузка на переднюю ось	Неравномерная	В пределах нормы ГОСТ
Крен в поворотах	Усиленный	Минимизирован
Вибрация кардана	Присутствует	Устранена

Игнорирование балансировки провоцирует деформацию рамы, разрушение кронштейнов рессор и ускоренный износ карданных валов. Для тяжёлых модификаций (автокраны, топливозаправщики) дополнительно применяют гидравлические весы и компьютерное моделирование нагрузок.

Геометрический контроль рамы

Геометрический контроль рамы КамАЗа после удлинения – обязательный этап, подтверждающий сохранение правильной пространственной конструкции. Он выявляет отклонения от заводских параметров, возникшие при модификации.

Некорректная геометрия вызывает ускоренный износ резины, ухудшение управляемости, поломки подвески и трансмиссии. Контроль минимизирует риски деформации при эксплуатации под нагрузкой.

Ключевые аспекты контроля

Основные проверяемые параметры:

Параллельность лонжеронов по всей длине
Соосность передних и задних кронштейнов рессор
Расположение точек крепления КПП, раздатки, топливных баков
Диагонали между крепежными отверстиями на усилителях
Углы установки мостов и соосность ходовой части

Методы проведения измерений:

Лазерное оборудование для построения 3D-модели и сравнения с эталоном
Измерительные линейки и шаблоны для проверки плоскостности
Гидравлические стенды с цифровой индикацией перекосов
Контрольные замеры диагоналей рулеткой

Допустимые отклонения:

Параметр	Максимальное отклонение
Параллельность лонжеронов	±1.5 мм на 1 м длины
Смещение осей кронштейнов	≤ 2 мм
Перекос диагоналей усилителей	≤ 3 мм
Угол установки мостов	±0.5° от оси рамы

Результаты фиксируются в протоколе с указанием точек замера. При превышении норм требуется правка рамы до допустимых значений перед дальнейшей сборкой.

Статическая нагрузка и тесты

После удлинения рамы КамАЗа критически важно проверить её способность выдерживать статические нагрузки, имитирующие реальные эксплуатационные условия. Статическая нагрузка представляет собой постоянное усилие, направленное вертикально вниз на конструкцию, и позволяет оценить общую прочность модифицированной рамы, её жёсткость и отсутствие недопустимых деформаций при длительном воздействии веса.

Специалисты проводят расчёты ожидаемой нагрузки (с учётом массы планируемого кузова, оборудования и груза) и создают её искусственно, размещая грузы или используя гидравлические домкраты в ключевых точках удлинённого участка. Цель – убедиться, что напряжения в металле не превышают предельно допустимых значений, сварные швы не имеют дефектов, а прогиб рамы остаётся в рамках норм, установленных производителем и ГОСТами.

Ключевые этапы тестирования

Основные виды испытаний после удлинения включают:

Контрольный замер геометрии: Проверка прямолинейности лонжеронов, параллельности сторон, отсутствия скручивания.
Тест на статический изгиб: Нагружение центра удлинённого участка и замер прогиба. Результаты сравниваются с расчётными.
Тест на кручение: Имитация диагонального вывешивания колёс для оценки жёсткости конструкции на скручивание.
Визуальный и инструментальный контроль: Тщательный осмотр сварных швов (магнитно-порошковым или ультразвуковым методом), зон креплений, отсутствие трещин или остаточных деформаций после снятия нагрузки.

Документирование результатов всех тестов является обязательным. Это подтверждает безопасность конструкции и служит основанием для внесения изменений в документы на транспортное средство. Непрошедшая испытания рама требует доработки или замены.

Динамические испытания конструкции

Динамические испытания проводятся для оценки поведения удлинённой рамы КамАЗа в условиях реальных эксплуатационных нагрузок. Специалисты воспроизводят вибрации, удары и переменные напряжения, возникающие при движении по бездорожью, резком торможении или перевозке тяжёлых грузов. Это позволяет выявить скрытые дефекты, которые не проявляются при статических тестах.

Испытания выполняются на сертифицированных стендах, где рама подвергается циклическим нагрузкам, многократно превышающим нормативные. Датчики фиксируют деформации, уровень напряжений в критических точках (особенно в зонах сварных швов и новых элементов) и частоту резонансных колебаний. Основная цель – проверить, сохраняет ли конструкция целостность после тысяч циклов интенсивного воздействия.

Ключевые задачи испытаний

Оценка усталостной прочности: Определение срока службы рамы до появления трещин в местах концентрации напряжений.
Анализ демпфирующих свойств: Измерение амплитуды колебаний для предотвращения резонанса, опасного для водителя и груза.
Валидация расчётов: Сопоставление реальных данных с инженерными моделями для подтверждения безопасности модификации.
Проверка сварных соединений: Контроль качества швов между штатными и добавленными элементами рамы.

Правовые аспекты переоборудования

Удлинение рамы КамАЗа относится к категории изменений конструкции транспортного средства, требующих обязательного согласования с органами ГИБДД в соответствии с Техническим регламентом Таможенного союза "О безопасности колёсных транспортных средств" (ТР ТС 018/2011). Без официального оформления эксплуатация такого автомобиля запрещена и влечёт административную ответственность по ст. 12.5 КоАП РФ.

Процедура легализации включает предварительную экспертизу проекта изменений в аккредитованной лаборатории, проведение работ в сертифицированной мастерской с оформлением заказ-наряда, а также последующие испытания модифицированного ТС. Только после этого ГИБДД выдаёт свидетельство о соответствии конструкции с внесением отметки в ПТС.

Ключевые требования законодательства

При переоборудовании запрещено:

Нарушать предельно допустимые габаритные размеры (длина – 12 м, ширина – 2.55 м)
Превышать установленную производителем грузоподъёмность
Изменять тип транспортного средства (например, переводить в категорию "тягач")
Нарушать распределение осевых нагрузок

Основные документы для легализации:

Заключение предварительной технической экспертизы
Сертификаты на материалы и работы
Протокол проверки безопасности после доработки
Акт выполненных работ от СТО

Типичные нарушения при оформлении:

Нарушение	Последствие
Отсутствие отметки в ПТС	Штраф 500 ₽, запрет эксплуатации
Несоответствие нормам ТР ТС	Аннулирование СТС, снятие с учёта
Использование несертифицированных материалов	Отказ в регистрации изменений

Получение свидетельства ГИБДД

После завершения работ по удлинению рамы КамАЗа в сертифицированной мастерской, владелец получает полный пакет технической документации. Этот пакет включает договор с организацией, акты выполненных работ, заключение о соответствии конструкции требованиям безопасности, а также протоколы контрольных замеров.

С указанными документами необходимо обратиться в отделение ГИБДД, курирующее вопросы регистрации транспортных средств. Там подаётся заявление о внесении изменений в конструкцию и получении нового свидетельства о регистрации ТС (СТС), отражающего актуальные параметры автомобиля.

Процедура и требования

Для успешного оформления потребуется:

Технический осмотр – автомобиль предъявляется инспектору ГИБДД для проверки соответствия документам и безопасности переделки.
Оригиналы документов:
- Паспорт ТС (ПТС) и действующее СТС
- Гражданский паспорт владельца
- Документы от мастерской (договор, акты, заключение)
- Полис ОСАГО
Госпошлина – оплата за выдачу обновлённого СТС.

Инспектор сверяет номера агрегатов, проверяет качество сварных швов, креплений и отсутствие нарушений в работе узлов. Важно: если удлинение выполнено с отклонениями от согласованной схемы или норм безопасности, в выдаче свидетельства будет отказано до устранения замечаний.

После положительного заключения инспекции и проверки документов ГИБДД выдаёт новое СТС с актуальными данными о длине рамы и колёсной базе. Только с этим свидетельством эксплуатация модифицированного КамАЗа становится легальной.

Технические требования безопасности

Удлинение рамы КамАЗа должно строго соответствовать нормам ГОСТ Р 41.55 и Техническому регламенту Таможенного союза «О безопасности колесных транспортных средств». Любые отклонения от установленных стандартов создают риски деформации конструкции, потери управляемости и аварийных ситуаций при эксплуатации.

Используемые материалы обязаны иметь сертификаты качества и соответствовать характеристикам оригинальной рамы: марка стали, толщина металла и прочностные параметры. Запрещено применение несертифицированных или бывших в употреблении элементов, а также сварка разнородных сплавов без подтверждённой технологической карты.

Критические аспекты проектирования и монтажа

Целостность конструкции
- Вставки выполняются строго между штатными сечениями лонжеронов
- Усиление косынками и накладками в зонах сварных соединений
Контроль качества сварки
- Неразрывный шов с полным проваром по всей длине стыка
- Обязательная проверка УЗК (ультразвуковой контроль) и визуальный осмотр

Геометрические параметры

Параметр	Допустимое отклонение
Соосность лонжеронов	≤ 1.5 мм/м длины
Параллельность балок	≤ 2 мм по всей длине
Углы установки мостов	±0.5° от заводских значений

Испытания и сертификация
- Статическая нагрузка 150% от максимальной паспортной
- Обязательные ходовые тесты на вибростенде и полигоне
- Внесение изменений в ПТС через ГИБДД после получения СБКТС

Допустимые нагрузки на удлиненную раму

Допустимые нагрузки на удлиненную раму КамАЗа определяются максимально разрешенной массой груза и ее распределением по осям, при котором сохраняется целостность конструкции и безопасность движения. Эти параметры строго регламентируются заводом-изготовителем и корректируются после модификации рамы с учетом измененной геометрии и прочностных характеристик.

Превышение расчетных нагрузок ведет к критическим последствиям: деформации лонжеронов, ускоренной усталости металла в зонах сварных швов, потере управляемости на высоких скоростях. Поэтому при проектировании удлинения обязателен пересчет допустимых значений с учетом нового центра тяжести, длины свесов и точек крепления надстроек.

Факторы влияния на грузоподъемность

Тип удлинения: вставка в средней части снижает жесткость сильнее, чем заднее наращивание
Материал вставки: применение стали с низким пределом текучести уменьшает общую прочность
Качество сварных соединений: негерметичные швы создают концентраторы напряжения
Конфигурация усилений: косынки, дополнительные поперечины и толщина накладок компенсируют потери жесткости

Параметр	Стандартная рама	Удлиненная рама (пример)
Макс. нагрузка на раму	15-18 тонн	12-14 тонн*
Допустимый свес груза за борт	до 2 м	до 1.5 м
Распределение по осям	60/40%	55/45%

*Точные значения зависят от технологии удлинения и сертификации

Обязательно учитывайте изменение динамических нагрузок: при движении по бездорожнику или резком торможении ударные воздействия на модифицированную раму возрастают пропорционально массе груза. Для легальной эксплуатации требуется внесение изменений в ПТС с указанием новых технических параметров.

Влияние на гарантию производителя

Удлинение рамы КамАЗа квалифицируется производителем как существенное вмешательство в заводскую конструкцию транспортного средства. Данная процедура напрямую влияет на силовую схему шасси, распределение нагрузок и геометрию подвески, что не предусмотрено оригинальной технической документацией.

Автозавод официально аннулирует гарантийные обязательства на все компоненты, связанные с модифицированной рамой и сопряженными узлами. Гарантия прекращает действовать с момента внесения изменений, даже если работы выполнялись сертифицированными сторонними организациями.

Ключевые последствия для гарантии

При отказе в гарантийном обслуживании будут учитываться:

Деформации и трещины рамы – любые повреждения каркаса автоматически связываются с переделкой
Неисправности трансмиссии – раздаточная коробка, карданные валы, редукторы мостов
Проблемы с подвеской – выход из строя рессор, амортизаторов, сайлент-блоков
Отказы тормозной системы – деформации тормозных трубок, нарушение работы ABS
Электрические неполадки – обрывы проводки из-за перераспределения нагрузок

Для сохранения гарантии на немодифицированные узлы (двигатель, КПП, электронные блоки) потребуется официальное заключение независимой экспертизы, доказывающее отсутствие причинно-следственной связи между доработкой и поломкой. Рекомендуется согласовать переделку с дилерским центром до начала работ.

Расчет стоимости материалов

Основную долю затрат при удлинении рамы КамАЗа составляют металлопрокат и расходные элементы для сварки. Точный расчет требует детального анализа проекта: длины вставки, типа сечения рамы, марки стали и технологии соединения. Без учета работ стоимость материалов варьируется от 30% до 60% общей цены модификации.

Ключевые параметры, влияющие на стоимость: толщина металла (8-12 мм), марка стали (чаще 09Г2С или Ст3), необходимость усиливающих косынок и дополнительных креплений. Цены на сырье зависят от региона поставки, объема закупки и рыночных колебаний цен на металл.

Ключевые компоненты и ориентировочные цены

Материал	Характеристики	Стоимость (руб.)
Профиль для вставки	Швеллер/двутавр 8-12 мм, длина 1-1.5 м	8 000 – 15 000
Усиливающие пластины	Сталь 5-8 мм (4-6 шт)	2 500 – 4 000
Крепежные элементы	Болты М16-М20, кронштейны	1 200 – 3 000
Расходники для сварки	Электроды, газ, проволока	3 000 – 6 000

Важные нюансы расчета:

Отходы при раскрое добавляют 10-15% к объему металла
Антикоррозийная обработка увеличит стоимость на 2 000 – 5 000 руб
При заказе готовых комплектов цена выше на 20-30%

Итоговая сумма формируется после создания чертежа. Экономия на материалах критично снижает надежность конструкции, поэтому рекомендовано использовать только сертифицированную сталь с документальным подтверждением характеристик.

Цена работы в специализированных центрах

Стоимость удлинения рамы КамАЗа в сертифицированных сервисах формируется под влиянием нескольких ключевых факторов. Основной из них – сложность проекта: добавление 1-2 метров к стандартной раме обойдется дешевле, чем масштабная модификация с усилением конструкции и интеграцией дополнительных узлов. Также на цену напрямую влияет тип используемых материалов (легированная сталь, алюминиевые сплавы) и необходимость индивидуального проектирования под специфические задачи заказчика.

Дополнительные расходы включают демонтаж/монтаж навесного оборудования (топливные баки, пневмосистемы), замену коммуникаций (тормозные магистрали, электропроводка) и обязательные пост-работы: регулировку геометрии, контрольную диагностику и стендовые испытания. Некоторые центры предлагают комплексные пакеты "под ключ", куда уже входит оформление изменений в ГИБДД, что экономит время клиента, но увеличивает итоговую сумму.

Диапазон цен и скрытые нюансы

В 2023-2024 годах расценки на базовое удлинение (до 1.5 м) начинаются от 120 000–180 000 рублей. За сложные проекты (3+ метра с усилением перегруженных рам) стоимость достигает 350 000–500 000 рублей. Важно уточнять:

Включена ли в смету антикоррозийная обработка швов
Предусмотрена ли гарантия на сварочные работы (стандартно – 1-2 года)
Требуется ли предоплата за материалы (до 40% от общей цены)

Тип работ	Ценовой диапазон (руб.)	Сроки выполнения
Удлинение на 1-1.5 м (без усиления)	120 000 – 180 000	5-7 дней
Удлинение на 2-3 м с усилением лонжеронов	220 000 – 320 000	8-12 дней
Комплексное удлинение (3+ м с перекомпоновкой узлов)	от 350 000	14-20 дней

Экономия на неквалифицированных услугах часто приводит к критическим последствиям: усталостным трещинам металла, нарушению развесовки и юридическим проблемам при техосмотре. Профессиональные центры предоставляют:

Акт выполненных работ с печатью СТО
Техотчет для ГИБДД с расчетами нагрузок
Рекомендации по последующей эксплуатации

Самодельное удлинение: риски

Самодельное удлинение рамы КамАЗа подразумевает кустарную модификацию конструкции без соблюдения заводских стандартов, технических регламентов и проектных расчетов. Владельцы часто прибегают к таким переделкам для увеличения длины базы под установку нестандартных кузовов или спецоборудования, стремясь сэкономить на профессиональных услугах.

Подобные вмешательства несут в себе комплекс серьезных угроз безопасности и юридических последствий. Отсутствие инженерной проработки и использование неподходящих материалов создают скрытые дефекты, которые могут проявиться в критический момент эксплуатации.

Основные опасности

Ключевые риски включают:

Потерю прочности конструкции: Нарушение целостности лонжеронов при сварке снижает несущую способность рамы. В местах стыков возникают концентраторы напряжения, приводящие к усталостным трещинам.
Изменение геометрии шасси: Ошибки в позиционировании усилителей или мостов вызывают перекосы, ускоряющие износ:
- Резинотехнических изделий подвески
- Карданных валов
- Шарниров рулевого управления
Юридическую нелегитимность: ТС с кустарными изменениями не проходит обязательный техосмотр. При ДТП владелец несет полную ответственность, а страховые компании вправе отказать в выплатах.

Сравнительные риски:

Фактор	Заводское удлинение	Самодельное удлинение
Контроль качества	Неразрушающий контроль сварных швов (УЗК, рентген)	Визуальная оценка без приборов
Материалы	Спецстали с сертификатами, термообработанные вставки	Б/У балки или произвольный металлопрокат
Испытания	Стендовые и дорожные тесты на деформацию	Эксплуатация как "полевой тест"

Деформация рамы под нагрузкой способна спровоцировать внезапное разрушение во время движения, особенно при преодолении препятствий или резком торможении. Коррозия в зонах непрофессиональной сварки прогрессирует в разы быстрее, сокращая остаточный ресурс конструкции.

Подбор сертифицированной мастерской

Удлинение рамы КамАЗа требует профессионального оборудования и строгого соблюдения технологических нормативов. Работы должны выполняться исключительно в сертифицированных мастерских, имеющих официальное разрешение на внесение изменений в конструкцию транспортного средства. Это гарантирует легальность доработки и отсутствие проблем при прохождении техосмотра.

Неквалифицированное вмешательство в силовую структуру рамы приводит к критическим рискам: нарушению геометрии, ускоренной усталости металла, потере управляемости и даже разрушению узла при эксплуатации. Сертифицированные центры используют усиленные лонжероны заводского качества, обеспечивают точную сварку с контролем швов и проводят испытания на соответствие нагрузочным характеристикам.

Критерии выбора мастерской

Действующий сертификат Росстандарта – подтверждает право на переоборудование грузовиков
Опыт работы с рамами КамАЗ – специализация на конкретной марке снижает риски ошибок
Использование штатных креплений и усиленных материалов – оригинальные кронштейны и сталь с сертификатами
Предоставление полного пакета документов – акт выполненных работ, схема доработки, отметка в ПТС

Этап проверки	Действия клиента
Подтверждение лицензии	Запросить номер сертификата и проверить его на сайте Росаккредитации
Оценка технологий	Уточнить метод стыковки (косые накладки с двойным проваром шва), наличие стендов для правки
Гарантийные условия	Проверить сроки гарантии на работы (рекомендуется от 12 месяцев) и наличие страховки

Оборудование для профессиональной врезки

Технология удлинения рамы КамАЗа требует применения специализированного оборудования, обеспечивающего точность и прочность соединения. Без профессионального оснащения невозможно гарантировать безопасность и долговечность модифицированной конструкции.

Ключевые инструменты включают стапельные системы для фиксации рамы, прецизионные резаки и сварочные аппараты. Обязательным условием является использование измерительных приборов для контроля геометрии и шаблонов для разметки.

Основные категории оборудования

Фиксирующие системы: гидравлические стапели и кондукторы, предотвращающие деформации
Режущий инструмент: плазменные резаки или гидроабразивные установки для точного раскроя
Сварочное оборудование: полуавтоматы MIG/MAG с газовой защитой, инверторные аппараты

Дополнительные технические средства

Калиброванные шаблоны для разметки точек врезки
Лазерные нивелиры и 3D-сканеры контроля геометрии
Торцефрезерные станки для подготовки стыкуемых поверхностей

Этап работ	Оборудование	Требуемая точность
Разметка	Шаблоны, маркеры	±0.5 мм
Резка	Плазменные установки	±0.3 мм
Сварка	Полуавтоматы с аргоном	100% провар шва

Увеличение колесной базы при удлинении

Удлинение рамы КамАЗа напрямую влияет на колесную базу – расстояние между центрами передних и задних колес. Эта операция выполняется путем врезки дополнительного сегмента металлоконструкции в среднюю или заднюю часть рамы, что закономерно увеличивает общую длину шасси.

Увеличенная база существенно меняет эксплуатационные характеристики автомобиля. Стабильность при движении, особенно с тяжелыми или негабаритными грузами, повышается за счет снижения риска продольного раскачивания. Одновременно перераспределяются нагрузки на оси, что позволяет эффективнее использовать грузоподъемность платформы или спецнадстроек.

Преимущества и особенности увеличенной базы

Ключевые выгоды включают:

Повышенную устойчивость на высоких скоростях и при боковом ветре
Снижение риска "клевков" при торможении с полной загрузкой
Возможность установки длинных кузовов (фургоны, цистерны)
Оптимизацию распределения массы на подвеску

При проектировании учитывают критические аспекты:

Сохранение геометрии лонжеронов для исключения перекосов
Усиление зон сварки дополнительными накладками
Корректировку длины карданного вала и тормозных магистралей
Проверку углов работы подвески во избежание заклинивания

Параметр	Стандарт	После удлинения
База (пример для КАМАЗ-65115)	3,190 мм	3,800–4,500 мм
Макс. длина платформы	8,2 м	12 м
Рекомендуемая грузоподъемность	14–15 т	18–25 т

Важно: Увеличение базы требует согласования с ГИБДД и внесения изменений в ПТС. Перегрузка или некачественная вставка могут привести к деформации рамы при эксплуатации.

Изменение маневренности автомобиля

Удлинение рамы КамАЗа напрямую влияет на управляемость транспортного средства, существенно снижая его маневренность. Увеличение базы между осями приводит к росту минимального радиуса поворота, что особенно критично при движении в стесненных городских условиях или на объектах с ограниченным пространством.

Водителю требуется больше места для выполнения стандартных маневров: разворота, парковки или въезда в узкие проезды. Повышается риск задевания препятствий задней частью прицепа или кузова в поворотах, так как траектория задних колес смещается внутрь относительно передних.

Ключевые последствия для управляемости

Увеличение радиуса разворота на 15-30% в зависимости от длины удлинения
Снижение проходимости на извилистых дорогах и горных серпантинах
Необходимость постоянного контроля "среза угла" при поворотах
Затруднения при маневрировании на стройплощадках и складах

Компенсировать эти особенности можно только изменением стиля вождения: требуется заблаговременное начало маневров, использование зеркал заднего вида с увеличенным углом обзора и избегание резких поворотов руля. Для особо длинных конструкций рекомендуется установка дополнительных задних управляемых осей.

Воздействие на ресурс шасси

Удлинение рамы КамАЗа создает дополнительные механические напряжения в местах сварки и усиливает крутильные нагрузки на лонжероны. Изменение геометрии базовой конструкции смещает центр тяжести и точки приложения сил от груза, что приводит к неравномерному распределению веса по осям и мостам.

Увеличенная база между опорами кузова снижает жесткость на кручение, особенно при движении по пересеченной местности. Это провоцирует ускоренное усталостное разрушение металла в зонах концентрации напряжений – прежде всего в районе стыков новых вставок и штатных элементов рамы.

Ключевые факторы снижения ресурса

Основные риски после удлинения:

Раскрытие сварочных швов при циклических нагрузках
Деформация лонжеронов в зоне максимального изгибающего момента
Ускоренный износ рессор и подвески из-за изменения рычагов

Критически важные параметры:

Толщина вставок	Должна соответствовать сечению штатной рамы
Качество сварки	Требуется сплошной двусторонний шов
Доп. усиления	Косынки и накладки обязательны в стыковых зонах

Ресурс шасси напрямую зависит от соблюдения технологических норм при модификации. Отсутствие диагональных распорок или применение низкосортного металла сокращает срок службы рамы в 2-3 раза по сравнению с заводской конструкцией.

Проверка рамы после доработки

После завершения сварочных работ по удлинению рамы КамАЗа обязательна комплексная диагностика целостности конструкции. Необходимо тщательно проверить качество сварных швов по всей длине вставки, отсутствие трещин, непроваров и деформаций металла. Визуальному осмотру подлежат как новые элементы, так и прилегающие участки штатной рамы, которые могли пострадать от термического воздействия.

Обязательно контролируется геометрия рамы: соответствие заданным габаритным размерам, параллельность лонжеронов, перпендикулярность поперечин. Для этого используются лазерные нивелиры, рулетки, уровни и шаблоны. Малейшие отклонения могут привести к нарушению работы трансмиссии, ускоренному износу резины и проблемам с управляемостью.

Ключевые этапы испытаний

Статическая нагрузка: Рама загружается до массы, превышающей расчетную эксплуатационную, для выявления критических деформаций.
Контроль сварных соединений: Применяются методы неразрушающего контроля (магнитопорошковый, ультразвуковой).
Проверка крепежных элементов: Затяжка всех болтовых соединений (кронштейнов рессор, топливных баков, дополнительного оборудования) с требуемым моментом.

Важно: Тестовые поездки по бездорожью под нагрузкой обязательны для выявления скрытых дефектов.

Параметр проверки	Инструмент/Метод	Критерий соответствия
Прочность сварных швов	Визуальный осмотр, НК	Отсутствие трещин, пор, подрезов
Соосность лонжеронов	Лазерная рулетка, струна	Отклонение ≤ 3 мм на всей длине
Жесткость конструкции	Прогиб под нагрузкой	В пределах норм завода-изготовителя

Только после подтверждения всех параметров безопасности и соответствия техническим требованиям рама допускается к эксплуатации. Результаты проверок должны быть задокументированы.

Плановый контроль узлов крепления

После удлинения рамы КамАЗа критически возрастает нагрузка на места соединений, что требует регулярной проверки состояния всех крепежных элементов. Систематический осмотр позволяет своевременно выявить ослабление затяжки болтов, трещины в металле или деформации ответственных узлов, предотвращая развитие критических повреждений.

Периодичность контроля регламентируется производителем надстройки, но рекомендуется проводить его каждые 3 000–5 000 км пробега, а также после эксплуатации в экстремальных условиях (бездорожье, перевозка сверхтяжелых грузов). Особое внимание уделяется точкам крепления дополнительных секций рамы, усиливающих накладок и элементов подвески.

Ключевые объекты проверки:

Сварные швы между штатной рамой и удлинительными вставками
Болтовые соединения косынок и усилительных пластин
Состояние кронштейнов рессор и балансирной подвески
Крепление топливных баков, глушителя и защитных кожухов

Методика контроля включает:

Визуальный осмотр на предмет коррозии и микротрещин
Проверка момента затяжки болтов динамометрическим ключом
Дефектоскопия сварных швов магнитопорошковым методом
Контроль геометрии рамы в контрольных точках

Игнорирование плановых проверок приводит к концентрации напряжений в местах соединений, что вызывает:

Разрушение сварных швов	Деформация рамы
Усталостные трещины	Отрыв навесного оборудования
Смещение осей	Аварии из-за потери управления

Дефектовка на изгибы и трещины

Дефектовка рамы после удлинения – обязательный этап, исключающий скрытые повреждения, способные привести к катастрофическим последствиям. Основное внимание уделяют зонам сварных швов, отверстиям под крепеж, участкам возле усилителей и местам с резкими перепадами сечения металла.

Процедура включает визуальный осмотр и инструментальные методы контроля. Любая трещина, даже микроскопическая, или отклонение геометрии рамы от нормы требуют немедленного устранения до начала эксплуатации техники.

Ключевые этапы дефектовки

Визуальный осмотр: Поиск видимых трещин, коррозии, деформаций под нагрузкой. Особое внимание – стыкам новых вставок и штатным сварным швам.
Измерение геометрии: Проверка диагоналей, параллельности лонжеронов, прямолинейности балок специальными шаблонами и линейками. Допустимые отклонения – не более 3-5 мм на всю длину рамы.
Магнитно-порошковый контроль (МПД): Нанесение магнитного порошка для выявления микротрещин в зонах сварки и термического влияния.
Ультразвуковая дефектоскопия (УЗД): Сканирование критичных участков для обнаружения внутренних дефектов: расслоений металла, пустот в швах.

Тип дефекта	Метод обнаружения	Риски при игнорировании
Трещины в сварных швах	МПД, УЗД	Разлом рамы под нагрузкой
Остаточный изгиб лонжеронов	Измерение шаблонами	Ускоренный износ подвески, шин
Коррозия в местах усиления	Визуальный осмотр	Потеря жесткости конструкции

Обязательной проверке подлежат все технологические отверстия, просверленные при монтаже дополнительных элементов – концентраторы напряжений. При обнаружении дефектов проводят зачистку проблемной зоны с последующей переваркой или заменой участка рамы.

Окончательное заключение о пригодности рамы выдается только после испытаний под нагрузкой: конструкция тестируется на стенде или пробегом с имитацией рабочих условий для выявления скрытых деформаций.

Ремонт поврежденных участков

При удлинении рамы КамАЗа обязательна тщательная диагностика состояния лонжеронов. Выявляются участки с коррозией, трещинами или деформациями, которые требуют восстановления перед интеграцией вставки. Без устранения этих дефектов прочность конструкции снижается, возрастает риск аварийных ситуаций при эксплуатации.

Технология ремонта включает три ключевых этапа: зачистку поврежденных зон до чистого металла, усиление проблемных участков накладными пластинами, и контроль геометрии рамы. Особое внимание уделяется местам крепления рессор, кронштейнов и топливных баков – эти узлы испытывают максимальные динамические нагрузки.

Методы восстановления целостности конструкции

Основные способы ремонта:

Накладные пластины: Установка армирующих элементов толщиной 8-12 мм методом двухстороннего обваривания по контуру с последующей шлифовкой швов.
Локальная замена секций: Вырезка коррозионных участков с последующей вваркой новых фрагментов идентичного профиля (швеллер 16П или 18П).
Усиление трещин: Засверливание краев трещин для остановки распространения, проварка с разделкой кромок и наложение заплат.

Тип повреждения	Способ ремонта	Контроль качества
Коррозия >30% толщины	Замена секции лонжерона	Измерение остаточной толщины металла
Трещины в зонах креплений	Накладные косынки + усиление кронштейнов	Капиллярная дефектоскопия
Деформация пояса рамы	Правка на гидравлическом стенде	Проверка линейности шаблоном

Финишная обработка включает антикоррозийное покрытие ремонтных зон эпоксидными грунтами и мастиками. Обязательно тестирование восстановленных участков на вибростенде для выявления резонансных частот и проверки усталостной прочности сварных соединений.

Сравнение с заводскими моделями

Удлинённая рама КамАЗа принципиально отличается от заводских версий базовой колёсной базой. Если стандартные грузовики проектируются под универсальные задачи, то модификация увеличивает расстояние между осями на 1-3 метра. Это позволяет разместить нестандартное оборудование (цистерны, спецплатформы, крановые установки), которое физически не вмещается на серийные шасси.

Заводская конструкция всегда проходит комплексные испытания на прочность и виброустойчивость, тогда как удлинение требует индивидуальных расчётов нагрузки. Неправильное проектирование точек усиления или сварных швов может привести к деформациям при экстремальном весе. Кроме того, изменяются эксплуатационные параметры: увеличенный радиус разворота снижает манёвренность в городских условиях, а распределение массы по осям требует точной калибровки тормозной системы.

Ключевые отличия в характеристиках

Параметр	Заводская рама	Удлинённая рама
Колёсная база	Стандартная (4-6.5м)	Увеличенная (5.5-9.5м)
Грузоподъёмность платформы	До 15 тонн	До 25 тонн*
Манёвренность	Оптимальная	Ограниченная
Поведение на бездорожье	Сбалансированное	Риск «прогиба» центра рамы

* Требует усиления лонжеронов и установки дополнительных опор

Юридические аспекты также критичны: переоборудование должно сопровождаться:

Технической экспертизой конструкции
Внесением изменений в ПТС
Сертификацией для коммерческих перевозок

Сфера применения удлиненных КамАЗов

Удлиненные версии КамАЗов эксплуатируются в отраслях, требующих транспортировки негабаритных или сверхдлинных грузов, где стандартные платформы физически не справляются. Модернизация рамы обеспечивает повышенную грузоподъемность и устойчивость при перевозке объектов сложной геометрии, что принципиально расширяет функционал техники.

Ключевые направления использования включают строительство крупных инфраструктурных объектов, нефтегазовую промышленность и специализированные грузоперевозки. Техника адаптируется под установку нестандартных надстроек: от усиленных прицепов до крановых установок и цистерн увеличенного объема.

Основные отрасли эксплуатации

Строительство: перевозка ЖБИ-конструкций (балки, колонны, плиты перекрытий), труб большого диаметра для магистралей, строительной техники на тралах.
Нефтегазовый сектор: транспортировка буровых установок, обсадных труб, модулей для буровых платформ и цистерн для жидкостей.
Лесозаготовка: перевозка длинномерного леса (хлысты, бревна) с применением роспусков или сортиментовозов.

Тип надстройки	Примеры применения
Удлиненные прицепы-тяжеловозы	Доставка спецтехники (экскаваторы, бульдозеры)
Платформы для контейнеровозов	Мультимодальные перевозки 40-футовых контейнеров
Автоцистерны увеличенного объема	Транспорт ГСМ, воды, молока в агропромышленном комплексе

Отдельное направление – создание шасси для монтажа спецоборудования: автокранов с увеличенным вылетом стрелы, пожарных лестниц, буровых манипуляторов. Усиленная рама гарантирует безопасность при работе с динамическими нагрузками.

Преимущества для логистики: сокращение числа рейсов за счет большей загрузки, оптимизация сроков доставки протяженных грузов без разборки.
Экономический эффект: снижение себестоимости перевозки тонны груза при работе с крупнотоннажными партиями.

Список источников

Техническая документация производителя и нормативные акты по переоборудованию транспортных средств.

Специализированные автомобильные издания и отраслевые интернет-ресурсы для грузового транспорта.

Руководство по эксплуатации и ремонту автомобилей КамАЗ серии 5320/5410
ГОСТ Р 41.55-2019 "Единообразные предписания, касающиеся сертификации ТС в отношении модификаций"
Журнал "Грузовик Пресс": статья "Конструктивные изменения рамной конструкции" (№7, 2022)
Технический регламент ТР ТС 018/2011 "О безопасности колесных ТС"
Монография "Конструктивные особенности модернизации коммерческого транспорта" (Иванов С.А., 2020)
Портал "АвтоКоммерция": раздел "Тюнинг спецтехники"
Форум профессиональных перевозчиков "Грузовики: эксплуатация и доработки"
Отчет НИИ Автомобильного Транспорта "Прочностные испытания модифицированных рам" (2019)
