Монтаж фаркопа своими силами - инструкция

Статья обновлена: 18.08.2025

Фаркоп – необходимое оборудование для буксировки прицепов, перевозки велосипедов или переезда. Его монтаж в сервисе требует затрат, но при наличии инструментов и времени установить фаркоп можно самостоятельно.

Самостоятельная установка позволяет сэкономить средства и гарантирует контроль качества работ. Процесс требует базовых навыков автолюбителя, набора инструментов и строгого следования инструкциям.

Данная статья детально разберет все этапы: от выбора комплекта до подключения электрооборудования. Внимательно изучите руководство перед началом работ – правильный монтаж критичен для безопасности.

Подготовка необходимых инструментов и комплектующих

Соберите все компоненты фаркоп-комплекта согласно инструкции производителя. Проверьте наличие электропроводки (если требуется), крепежных элементов (болты, гайки, шайбы), силовой платформы, страховочных тросов/цепей и декоративной заглушки на сцепное устройство. Убедитесь в совместимости модели фаркопа с вашим автомобилем.

Подготовьте следующий набор инструментов: динамометрический ключ для точной затяжки крепежа, торцевые головки (размеры зависят от комплекта), трещоточный вороток, удлинитель для головок, набор рожковых или накидных ключей. Также потребуется электродрель/шуруповерт со сверлами по металлу (диаметр уточните в инструкции), коронка для высверливания технологических отверстий (если не предусмотрены штатные), съемник фары/бампера (зависит от модели авто), защитные очки и перчатки.

Дополнительные материалы

Антикоррозийная обработка: преобразователь ржавчины и грунтовка для металла
Герметизация: силиконовый герметик или автошайбы для защиты отверстий
Электромонтаж: изолента, термоусадка, стяжки для фиксации проводки

Критичный крепеж	Назначение
Болты М10-М14	Фиксация кронштейнов к лонжеронам
Профильные шайбы	Распределение нагрузки на кузове

Изучение конструкции кузова автомобиля

Тщательно осмотрите заднюю часть автомобиля, уделяя особое внимание зоне предполагаемого монтажа фаркопа. Идентифицируйте элементы силовой структуры: лонжероны, поперечины или усиленные участки пола багажника. Именно к этим компонентам будет крепиться силовая платформа фаркопа, так как они рассчитаны на восприятие значительных нагрузок.

Определите тип кузова вашего автомобиля (седан, универсал, хэтчбек, кроссовер, внедорожник) и материал изготовления несущих элементов (сталь, алюминий, композиты). Это критически важно, так как влияет на выбор модели фаркопа, способ его установки (например, необходимость сверления или использование штатных технологических отверстий) и меры предосторожности при работе (особенно с алюминиевыми кузовами, чувствительными к коррозии).

Ключевые аспекты для анализа

Наличие и расположение технологических отверстий: Проверьте заднюю панель багажника, лонжероны и зону под бампером на предмет существующих заглушек или резьбовых отверстий, предназначенных производителем для установки буксировочного оборудования.
Конфигурация заднего бампера: Изучите способ крепления бампера (клипсы, болты, комбинированное) и его форму. Это определяет необходимость и сложность его демонтажа или вырезания секции под шар фаркопа.
Расположение элементов топливной системы, проводки и выхлопа: Визуально определите траекторию прохождения топливных магистралей, электропроводки (особенно датчиков парковки и фонарей) и выхлопной системы вблизи зоны монтажа. Необходимо исключить их повреждение или контакт с элементами фаркопа.
Состояние кузовных элементов: Оцените степень коррозии, наличие вмятин или ремонтных работ в местах будущего крепления. Ржавчина или деформации могут ослабить конструкцию и сделать установку небезопасной.

Элемент кузова	Что проверять	Влияние на установку фаркопа
Лонжероны	Целостность, толщина металла, наличие усилений	Основные точки крепления силовой платформы
Задняя панель	Наличие штатных отверстий, заглушек, состояние	Возможность крепления без сверления / необходимость сверления
Пороги / пол багажника	Конструкция (цельнометаллический, с полостями), наличие усилителей	Применимость моделей фаркопов с креплением к порогам
Задняя подвеска	Тип (рессора, пружина, многорычажка), точки крепления к кузову	Необходимость зазора между фаркопом и элементами подвески

Внимание: Используйте документацию производителя автомобиля (руководство по ремонту, электросхемы) или специализированные каталоги подборщиков фаркопов для точного определения силовых элементов и точек крепления, характерных именно для вашей модели и года выпуска.

Проверка совместимости фаркопа с моделью авто

Первым делом определите точную модель и год выпуска вашего автомобиля. Эти данные критичны, так как крепежные отверстия на кузове и конструкция задней части могут отличаться даже в рамках одного поколения авто.

Используйте официальные каталоги производителей фаркопов или онлайн-сервисы подбора по VIN-коду. Введите полный VIN (17 символов) в поисковую систему сайта поставщика – это гарантирует точное соответствие конструкции креплений и электрической разводки вашей модификации.

Ключевые параметры для сверки

Тип шара: диаметр (50 мм для легковых авто, реже 40 мм) и высота установки (должен соответствовать прицепу)
Максимальная нагрузка: вертикальная (S) и тяговое усилие (D) фаркопа должны превышать параметры прицепа на 15-20%
Схема подключения: 7-pin (европейская) или 13-pin (универсальная) разъемы, совместимость с блоком согласования

Параметр	Где проверить	Риски при несовпадении
Геометрия крепления	Схема установки в инструкции к фаркопу	Невозможность монтажа без сверления кузова
Зазор с бампером	Фото установленных комплектов на ваш авто	Деформация бампера или нарушение угла съемной части
Электропроводка	Руководство по эксплуатации авто	Ошибки CAN-шины, перегорание предохранителей

Сравните оригинальные крепежные точки на автомобиле с отверстиями на пластине фаркопа – все технологические вырезы должны совпадать.
Убедитесь, что конструкция не перекрывает штатные буксировочные проушины, датчики парковки или элементы выхлопной системы.
Проверьте наличие в комплекте сертификата соответствия ТР ТС 018/2011 – это обязательное требование для регистрации прицепа.

Подготовка рабочего пространства (гараж/эстакада)

Обеспечьте абсолютную устойчивость автомобиля. На эстакаде или подъемнике надежно зафиксируйте его стояночным тормозом и противооткатными упорами под колесами. При работе на домкратах используйте прочные подставки («козлы») под пороги или раму – никогда не полагайтесь только на домкрат.

Проверьте достаточность освещения рабочей зоны – особенно под днищем автомобиля. Подготовьте переносную лампу или фонарь. Убедитесь в наличии свободного доступа к задней части автомобиля и багажнику. Освободите пространство вокруг для маневра и размещения инструментов.

Ключевые требования к месту и условиям

Чистота и порядок: Уберите посторонние предметы, обеспечьте чистую поверхность для размещения деталей фаркопа и инструментов.
Доступ к инструментам: Заранее подготовьте ВСЕ необходимые инструменты и крепеж, разместив их в зоне легкой досягаемости.
Защита: Используйте защитные очки и перчатки. Постелите плотный картон или коврик для удобства работы под автомобилем.
Электропитание: Убедитесь в доступности розетки для электроинструмента (дрель, шуруповерт) при необходимости.

Снятие защитной панели бампера

Перед началом работ убедитесь, что автомобиль стоит на ровной поверхности с включенным ручным тормозом. Подготовьте набор отверток (крестовых и плоских), пластиковый монтажный инструмент для клипс, фонарик и контейнер для мелких деталей.

Осмотрите нижнюю кромку бампера и зону колесных арок для поиска крепежных элементов. Типичные точки фиксации включают пластиковые клипсы по периметру, саморезы в арках, а также скрытые защелки под номерным знаком или противотуманными фарами.

Пошаговый демонтаж

Открутите саморезы в колесных арках:
- Используйте крестовую отвертку или шуруповерт
- Проверьте наличие дополнительных креплений за подкрылками
Снимите клипсы по нижнему краю:
- Подденьте центральный штырек пластиковым инструментом
- Извлекайте крепеж вертикально без перекоса
Отсоедините боковые защелки:
1. Найдите стыки между бампером и крыльями
2. Потяните панель на себя равномерным усилием

Важно: При отсоединении датчиков парковки (при наличии) сначала снимите разъемы. Фиксируйте провода изолентой к кузову для предотвращения повреждений. Если панель "зависла" на одном участке, проверьте незамеченные крепления фонариком.

Тип крепежа	Инструмент	Особенности извлечения
Пластиковые клипсы	Монтажная лопатка	Не применять металлические инструменты
Саморезы Torx	Биты T20-T30	Проверить антикоррозийную смазку
Пуш-пины	Плоскогубцы	Вытягивать за центральный стержень

После снятия уложите панель на мягкую поверхность (например, картон или одеяло) во избежание царапин. Очистите посадочные места на кузове от грязи щеткой перед дальнейшими работами.

Демонтаж воздуховодов и звукоизоляции (если требуется)

Для доступа к зоне крепления фаркопа может потребоваться временное удаление пластиковых воздуховодов, идущих к заднему бамперу, а также фрагментов штатной звукоизоляции багажного отсека. Проверьте, перекрывают ли эти элементы зону монтажных проушин или технологических отверстий кузова. Если доступ свободен – демонтаж не нужен.

При необходимости снятия отсоедините хомуты крепления воздуховодов и аккуратно отведите магистрали в сторону, избегая резких перегибов. Звукоизоляционные коврики обычно фиксируются пластиковыми клипсами или липким слоем: подденьте клипсы отверткой с широким жалом, а при отслаивании битумных основ прогрейте феном для снижения адгезии.

Порядок работ

Очистите зону работ: удалите из багажника посторонние предметы.
Снимите обивку: демонтируйте пластиковые панели багажника, закрывающие боковины.
Осмотрите крепления: определите тип фиксации (клипсы, саморезы, липкий слой).
Отсоедините воздуховоды: ослабьте хомуты отверткой и сдвиньте трубки.
Снимите звукоизоляцию:
- Клипсы: подденьте центральный штырь тонкой отверткой.
- Битумные плиты: прогрейте строительным феном до размягчения.

Элемент	Инструмент для демонтажа	Особенности
Пластиковые клипсы	Монтажная лопатка, плоская отвертка	Не прикладывать излишнее усилие – возможна поломка крепежа
Воздуховоды	Отвертка (крестовая/шлицевая)	Пометьте положение хомутов маркером для сборки
Звукоизоляция	Строительный фен (для битумных основ)	Прогревайте локально при температуре 70-100°C

Важно: демонтированные детали сложите в порядке снятия, а крепеж поместите в отдельный контейнер. При обратной установке звукоизоляции восстановите герметичность стыков – используйте новый двухсторонний скотч взамен поврежденного. Убедитесь, что воздуховоды после монтажа фаркопа не контактируют с металлическими элементами тягово-сцепного устройства.

Очистка зоны крепления от грязи и коррозии

Тщательно промойте места будущей установки фаркопа (раму, лонжероны, технологические отверстия) мощной струёй воды или мойкой высокого давления. Уделите особое внимание внутренним полостям и скрытым поверхностям, где скапливается грязь и солевые отложения. Дождитесь полного высыхания металла перед дальнейшими работами.

Используйте металлическую щётку (ручную или насадку на дрель/болгарку) для удаления рыхлой ржавчины, окалины и остатков старого антикора. Особо въевшиеся участки обработайте преобразователем ржавчины согласно инструкции производителя. Обязательно удалите образовавшийся после преобразователя чёрный налёт.

Ключевые этапы подготовки поверхности:

Обезжиривание: Протрите очищенные зоны ветошью, смоченной в уайт-спирите, бензине «Калоша» или специальном обезжиривателе. Не допускайте разводов!
Защита кромок: Зачистите края технологических отверстий абразивным кругом, чтобы убрать заусенцы и предотвратить сколы краски в будущем.
Грунтование: Нанесите на сухую чистую поверхность антикоррозийный грунт по металлу (например, эпоксидный) кистью или из баллончика. Особенно тщательно промажьте сварные швы и стыки.

Инструмент	Цель применения
Жёсткая нейлоновая щётка	Удаление грязи и пыли из труднодоступных мест
Корщётка по металлу	Снятие слоя рыхлой коррозии и старого покрытия
Наждачная бумага Р80-Р120	Финишная зачистка перед грунтованием

Важно: Не пропускайте этап очистки! Плохо подготовленная поверхность снижает надёжность крепления и ускоряет коррозию под кронштейнами. Работайте в перчатках и респираторе при механической обработке металла.

Предварительная примерка кронштейнов

Тщательно очистите зоны крепления на лонжеронах или раме автомобиля от грязи и антикора, используя металлическую щётку и обезжириватель. Убедитесь, что штатные технологические отверстия не деформированы, а резьба в них не повреждена – это критично для надёжной фиксации.

Приложите кронштейны к местам установки, совместив крепёжные отверстия с проёмами кузова. Попросите помощника поддержать балку фаркопа в сборе, либо временно зафиксируйте её струбцинами. Проверьте плотность прилегания всех опорных поверхностей без перекосов – между металлом не должно оставаться зазоров.

Ключевые моменты контроля

Соосность отверстий: крепёжные болты должны входить свободно, без усилий и перекоса
Зазор до элементов кузова: убедитесь, что кронштейны не контактируют с топливными магистралями, тормозными трубками или электропроводкой
Положение балки: вылет сцепного устройства должен соответствовать заводским требованиям для вашей модели авто

При обнаружении несоответствий (например, смещение отверстий более чем на 2 мм) прекратите монтаж и сверьтесь с инструкцией к комплекту. Возможно потребуется:

Использовать переходные пластины из набора
Применить развёртку для корректировки отверстий
Убедиться в правильности выбора модели фаркопа

Тип проблемы	Решение
Невхождение болтов	Проверить маркировку крепежа и отверстий
Зазор >1.5 мм	Установить регулировочные шайбы
Контакт с кузовом	Подложить термостойкие прокладки

Важно: после примерки отметьте маркером позиции кронштейнов на кузове – это ускорит финальную сборку. Уберите комплектующие в чистое место до завершения подготовки поверхности.

Разметка точек крепления на лонжеронах

Очистите поверхность лонжеронов от грязи и антикора в зоне предполагаемого крепежа, используя металлическую щетку и обезжириватель. Тщательно сверьте расположение монтажных отверстий на кронштейнах фаркопа с технической документацией конкретно для вашей модели автомобиля, обращая внимание на допустимые отклонения.

Приложите кронштейны к внутренним поверхностям лонжеронов, выровняв их относительно контрольных точек кузова (стыков элементов, технологических отверстий). Фиксируйте струбцинами через деревянные прокладки, чтобы исключить смещение во время разметки. Обязательно проверьте симметричность расположения левого и правого элементов относительно продольной оси автомобиля.

Последовательность нанесения меток

Через монтажные отверстия кронштейнов маркером поставьте точки по контуру на лонжеронах.
Нанесите керном центральные точки отверстий, сместив отметку на 1-2 мм внутрь контура для компенсации возможного сдвига при сверлении.
Проверьте расстояния между метками:
- От передних краев лонжеронов
- От колесных арок
- Между верхними и нижними отверстиями
Убедитесь в параллельности линий крепления относительно рамы или оси транспортного средства.

Сверление технологических отверстий

Определите точные места сверления согласно инструкции к фаркопу и разметке на кузове. Используйте кернер для нанесения четких меток в центрах будущих отверстий – это предотвратит смещение сверла на твердом металле. Дважды проверьте соответствие разметки схеме монтажа, особенно относительно лонжеронов и других конструктивных элементов автомобиля.

Применяйте низкооборотную дрель (рекомендуется 800-1200 об/мин) с качественными острыми сверлами по металлу. Начинайте сверление с малого диаметра (4-5 мм), затем постепенно увеличивайте его до требуемого размера. Используйте охлаждающую жидкость (солидол, WD-40) и постоянный нажим для предотвращения перегрева режущей кромки и деформации металла. Контролируйте перпендикулярность сверла к поверхности.

Ключевые этапы и требования

Последовательность операций:

Зафиксируйте защитный малярный скотч в зоне сверления
Наденьте защитные очки и перчатки
Сверлите в 2-3 этапа с промежуточной очисткой стружки
Обработайте края отверстий антикоррозийным грунтом

Критичные параметры:

Материал кузова	Рекомендуемый диаметр сверла (стартовый/финишный)	Тип сверла
Сталь 1-2 мм	4 мм → 10.5-13 мм	HSS-Co, ступенчатое
Алюминиевый сплав	5 мм → 12.5-14 мм	Острое HSS с углом 130°

Ошибки, которых следует избегать:

Сверление "на весу" без фиксации детали
Использование тупых или биющихся сверл
Пропуск обработки кромок антикором
Слишком высокие обороты инструмента

Обработка отверстий антикоррозийным составом

Тщательно обезжирьте все просверленные отверстия и зоны вокруг них, используя специализированный очиститель или уайт-спирит. Удалите металлическую стружку, грязь и остатки масла – любые загрязнения снижают адгезию защитного состава. Дождитесь полного испарения растворителя перед следующим этапом.

Нанесите антикоррозийный состав (цинковый спрей, преобразователь ржавчины или битумную мастику) слоем толщиной 1-2 мм, используя кисть или насадку-распылитель. Особое внимание уделите внутренним стенкам отверстий – для обработки труднодоступных мест удобно применять гибкую трубку-удлинитель, которая часто идет в комплекте с баллоном.

Ключевые правила обработки

Полное покрытие: Состав должен полностью закрыть кромки отверстий и участки с поврежденным заводским покрытием
Контроль избытка: Излишки средства удалите ветошью – капли на лакокрасочном покрытии могут оставить пятна
Время сушки: Соблюдайте период полимеризации, указанный производителем (обычно 4-8 часов)

После высыхания первого слоя обязательно нанесите второй – это гарантирует герметичность защиты. Для дополнительной изоляции в отверстия можно установить пластиковые заглушки, предварительно обработав их посадочные места антикором.

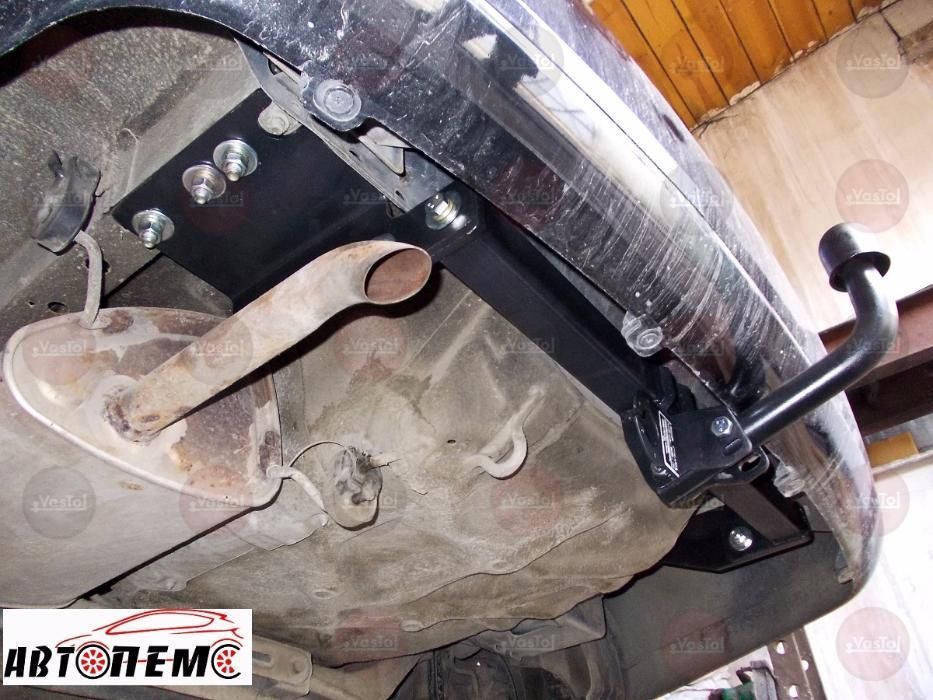

Монтаж силовых пластин фаркопа

Силовые пластины крепятся к лонжеронам или специальным усиленным точкам кузова автомобиля, указанным в инструкции к фаркопу. Предварительно тщательно очистите и обезжирьте места контакта пластин с кузовом для обеспечения надежного соединения.

Нанесите тонкий слой антикоррозийного герметика (например, на основе цинка) на поверхности пластин, прилегающие к кузову. Это предотвратит электрохимическую коррозию и проникновение влаги между металлами.

Порядок установки пластин

Совместите монтажные отверстия на силовых пластинах с подготовленными отверстиями в кузове автомобиля. Используйте временные направляющие шпильки или болты для фиксации положения.
Вставьте все штатные крепежные болты (обычно класса прочности не ниже 8.8) через пластины в кузов. Обязательно используйте идущие в комплекте упругие шайбы Гровера и плоские широкие шайбы.
Предварительно затяните болты крест-накрест динамометрическим ключом с усилием, указанным производителем фаркопа (обычно 60-100 Н·м). Не допускайте перекоса пластин.
Окончательно затяните все болты в два этапа: сначала до 50% от требуемого момента, затем до 100% по диагональной схеме. Проверьте отсутствие зазоров между пластинами и кузовом.

Важно: Запрещается сверлить дополнительные отверстия в силовых пластинах или кузове без согласования с производителем ТСУ. После затяжки окрасьте торцы болтов и шайб антикором для защиты резьбы.

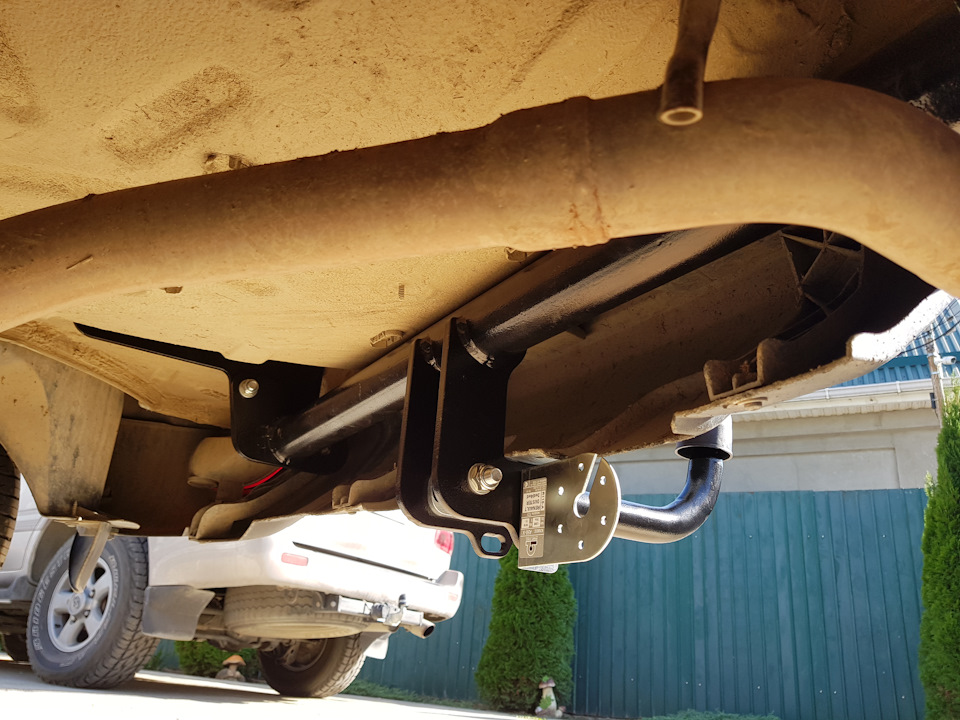

Фиксация кронштейнов крепежными болтами

Убедитесь, что кронштейны плотно прилегают к лонжеронам или силовым элементам кузова в местах, предусмотренных конструкцией фаркопа. При необходимости используйте штатные технологические отверстия или предварительно нанесите разметку для сверления, строго соблюдая схему монтажа из инструкции.

Вставьте крепежные болты (обычно класса прочности 8.8 или выше) через отверстия в кронштейнах и кузове. Обязательно применяйте штатные металлические шайбы и гроверы для предотвращения самоотвинчивания. Не заменяйте оригинальные крепежные элементы без крайней необходимости.

Порядок затяжки

Наживите все болты вручную до соприкосновения шайб с поверхностями
Выполните предварительную затяжку в диагональной последовательности с усилием ≈50% от финального
Окончательно затяните крепеж динамометрическим ключом с моментом, указанным производителем (обычно 90-120 Н·м)
Проверьте отсутствие перекоса кронштейнов и зазоров между деталями

Важно: Не используйте ударные инструменты для финальной затяжки – это может привести к повреждению резьбы или деформации элементов кузова. После пробега 500-1000 км повторно проверьте момент затяжки всех соединений.

Контрольная проверка геометрии установки

После завершения монтажа фаркопа критически важно проверить правильность его пространственного положения. Любые отклонения от требуемой геометрии приведут к неравномерному распределению нагрузки, ускоренному износу сцепного устройства и элементов кузова, а также создадут риски при движении с прицепом. Игнорирование этого этапа может спровоцировать аварийные ситуации из-за нарушения устойчивости автомобиля.

Убедитесь, что площадка фаркопа расположена строго параллельно земле без перекосов в продольной или поперечной плоскости. Проведите замеры от контрольных точек на кузове (например, края колесных арок или порогов) до симметричных точек на левой и правой сторонах сцепного устройства. Расхождения более 3-5 мм требуют немедленной корректировки.

Ключевые параметры для контроля:

Горизонтальность площадки: Используйте строительный уровень. Допустимое отклонение – не более 1°.
Симметричность: Замерьте расстояние от центра шарового узла до:
- Левого и правого края бампера
- Боковых граней лонжеронов
Значения должны быть идентичны с обеих сторон.
Высота установки: Измерьте расстояние от земли до центра сцепного шара. Сравните с рекомендованным производителем значением (обычно 350-420 мм для легковых авто). Учитывайте загрузку автомобиля.

Дополнительные проверки:

Просвет между фаркопом и элементами кузова/днища должен соответствовать заводским нормам (минимум 50 мм при полной амплитуде подвески).
Шаровой узел не должен касаться земли при проезде неровностей – проверьте клиренс на ровной поверхности.
Убедитесь в отсутствии перекоса рамы или лонжеронов в местах крепления (визуально или с помощью отвеса).

Параметр	Инструмент контроля	Допустимое отклонение
Горизонталь	Строительный уровень	≤ 1°
Симметрия (боковая)	Рулетка	≤ 3 мм
Высота шара	Рулетка	±15 мм от нормы

Важно: При обнаружении несоответствий ослабьте крепежные болты, откорректируйте положение конструкции и повторно затяните с предписанным моментом. Повторяйте замеры после каждой регулировки до достижения нормы. Только корректная геометрия гарантирует безопасную и долговечную эксплуатацию фаркопа.

Недостаточная затяжка приводит к люфту и вибрациям, что вызывает деформацию крепежных отверстий и ускоренный износ элементов фаркопа. Избыточное усилие чревато срывом резьбы, поломкой болтов или деформацией ответных площадок кузова, требующих сложного ремонта.

Точное соблюдение момента, указанного производителем фаркопа и автомобиля в инструкции – критически важный этап. Использование динамометрического ключа – единственный надежный способ обеспечить правильное усилие, гарантирующее безопасность и долговечность конструкции.

Затяжка креплений с требуемым моментом

Инструмент и подготовка: Используйте исправный динамометрический ключ подходящего диапазона. Перед затяжкой убедитесь, что все болты/гайки закручены от руки без перекоса, а ответные площадки очищены от грязи и коррозии. Резьбу крепежа рекомендуется обработать графитовой смазкой.

Процесс затяжки:

Выставите на ключе требуемое значение момента (указывается в Н·м).
Затягивайте крепеж равномерно и крест-накрест, особенно при наличии нескольких точек крепления на одной детали (например, кронштейна к лонжерону).
Прикладывайте усилие плавно до щелчка ключа. Не дотягивайте крепеж "на глаз" после срабатывания!
Повторите процедуру для всех креплений фаркопа к кузову и сцепного устройства к фаркопу (если оно разборное).

Контрольные значения момента: Типовые моменты затяжки для распространенных типов крепежа:

Диаметр болта/шпильки (мм)	Класс прочности 8.8	Класс прочности 10.9
M10	45-50 Н·м	65-70 Н·м
M12	80-85 Н·м	115-120 Н·м
M14	130-140 Н·м	180-190 Н·м

Внимание! Данные таблицы – ориентировочные. Всегда сверяйтесь с инструкцией к вашему фаркопу и руководству по эксплуатации автомобиля! Используйте только крепеж, поставляемый в комплекте с фаркопом (имеет нужный класс прочности и длину).

Повторная проверка: После пробега первых 50-100 км обязательно проконтролируйте момент затяжки всех соединений. При необходимости проведите дотяжку до номинального значения.

Прокладка проводки к задней части авто

Определите точку подключения к штатной электропроводке автомобиля, обычно расположенную в багажнике или под задними сиденьями. Используйте сервисную документацию авто или ищите разъемы с проводами габаритов, стоп-сигналов, указателей поворота и противотуманных фар.

Проложите жгут проводов от точки подключения к месту установки розетки фаркопа. Наиболее безопасные пути: под порогами салона, за обшивкой багажника или через штатные резиновые гофры между кузовом и дверьми/багажником. Избегайте мест трения, подвижных элементов и нагревающихся деталей.

Последовательность монтажа

Снимите защитные кожухи: демонтируйте пластиковые накладки порогов, отогните края коврового покрытия для доступа к кабель-каналам.
Закрепите проводку: используйте пластиковые хомуты или штатные крепления. Провод не должен провисать или натягиваться.
Защитите соединения: точки подключения к штатной проводке изолируйте термоусадкой или клеммами. Никаких "скруток" оголенных проводов!
Выведите кабель к фаркопу: пропустите жгут через резиновую заглушку в днище багажника. Уплотните место ввода герметиком.

Важно: Проверьте цепь мультиметром до финальной сборки обшивки. Убедитесь в корректной работе всех световых сигналов при включении зажигания.

Цвет провода	Функция	Подключение
Желтый	Левый поворот	К штатному проводу ЛП
Зеленый	Правый поворот	К штатному проводу ПП
Красный	Стоп-сигнал	К проводу стопов
Коричневый	Габариты	К цепи задних фонарей
Синий	Задний ход	К лампе реверса
Черный	Масса	К кузову (очищенный металл)

Снятие заднего фонаря для доступа к проводке

Для подключения электропроводки фаркопа требуется доступ к штатной проводке задних фонарей. Снятие фары обеспечивает прямой контакт с разъёмами и проводами, необходимыми для синхронизации работы прицепа.

Работу выполняйте на ровной площадке при выключенном зажигании. Подготовьте крестовую отвёртку, защитные перчатки и контейнер для мелких деталей. Избегайте резких движений при демонтаже пластиковых элементов.

Порядок демонтажа

Откройте багажник и снимите обшивку в районе фонаря (при наличии).
Найдите крепления: обычно 2-3 болта или пластиковых фиксатора под заглушками в нише фонаря.
Выкрутите крепёж отвёрткой, сохраняя болты/клипсы в отдельной ёмкости.
Потяните фонарь наружу, удерживая за корпус. Приложите умеренное усилие для отсоединения от кузова.
Отсоедините разъём проводки, нажав на фиксатор. Не тяните за провода!

Тип крепления	Особенности демонтажа
Болтовое	Требует точного подбора отвёртки. Проверьте наличие скрытых болтов под наклейками
Пластиковые клипсы	Используйте плоский инструмент для поддевания. Риск поломки при перекосе

Важно: перед отсоединением разъёма сфотографируйте подключение для правильной сборки. При наличии влаги в нише просушите контакты. Укладывайте снятый фонарь линзой вверх во избежание царапин.

Подключение фаркопной розетки к сети автомобиля

Определите тип розетки фаркопа (7-pin, 13-pin) и соответствующий разъём в автомобиле согласно схеме производителя. Убедитесь в наличии штатной колодки для подключения прицепа или подготовьте место для врезки в электропроводку. Для универсальных фаркопов потребуется монтаж отдельной проводки от розетки к блоку предохранителей.

Отключите минусовую клемму аккумулятора перед началом работ. Проложите жгут проводов от фаркопа к задней части автомобиля, избегая подвижных элементов и горячих поверхностей. Используйте пластиковые хомуты для фиксации кабеля вдоль штатной проводки.

Порядок подключения проводов

Соедините провода розетки с цепями автомобиля согласно цветовой маркировке или схеме:

Левый поворотник – жёлтый провод
Правый поворотник – зелёный провод
Габаритные огни – коричневый провод (оба борта)
Стоп-сигналы – красный провод
Задний ход – чёрный провод
Противотуманный фонарь – синий провод (13-pin)
Земля (масса) – белый провод

Для подключения используйте специальные обжимные клипсы или пайку с термоусадкой. Изолируйте все соединения влагозащитными материалами. Для цепей стоп-сигналов и поворотников установите дополнительные реле во избежание перегрузки штатной электропроводки.

Тестирование и защита

После монтажа подключите аккумулятор и проверьте работу всех функций прицепа:

Включите зажигание без запуска двигателя
Активируйте поочерёдно поворотники, стоп-сигнал, габариты
Включите заднюю передачу (при нажатом сцеплении)
Проверьте напряжение на контакте постоянного питания

Установите на плюсовой провод возле аккумулятора предохранитель номиналом, указанным в инструкции к фаркопу (обычно 15-25А). Закрепите розетку на кронштейне с защитой от грязи и влаги. При отсутствии штатного разъёма подключение к проводке выполняйте через блок согласования, предотвращающий ошибки бортового компьютера.

Изоляция электрических соединений

После подключения проводов к разъёму фаркопа и автомобильной проводке критически важна герметизация всех соединений. Открытые контакты подвержены окислению от влаги и грязи, что вызывает нарушение сигналов и полный отказ электроники прицепа.

Используйте термоусадочные трубки с клеевым слоем – это наиболее надёжный метод. Наденьте трубку на соединение, прогрейте строительным феном равномерно до полной усадки и вытекания расплавленного герметика по краям. Альтернатива – качественная изолента ПВХ, но её необходимо наматывать с 50% перехлёстом витков в два слоя.

Ключевые этапы изоляции

Зачистка контактов: удалите остатки флюса (если паяли) и обезжирьте спиртом.
Раздельная изоляция: каждое соединение изолируйте индивидуально перед группировкой проводов.
Проверка натяжения: после изоляции слегка потяните провода – соединения не должны размыкаться.

Сравнение материалов

Материал	Преимущества	Недостатки
Термоусадочная трубка с клеем	Водонепроницаемость, механическая прочность	Требует нагрева, сложность замены
ПВХ изолента	Гибкость, доступность	Размокает со временем, требует навыка намотки
Силиконовый герметик	Дополнительная гидрозащита стыков	Только как дополнение к основной изоляции

Избегайте дешёвой изоленты и пластиковых хомутов как основного способа – они не обеспечивают герметичности. Особое внимание уделите месту ввода кабеля в разъём: залейте его силиконовым герметиком после монтажа трубки.

Крепление розетки на кронштейн фаркопа

После монтажа кронштейна фаркопа переходят к фиксации розетки электропроводки. Место установки зависит от конструкции прицепного устройства и должно обеспечивать легкий доступ для подключения вилки прицепа, защиту от грязи и минимальный риск повреждения при движении или парковке. Чаще всего розетку монтируют на вертикальной стойке кронштейна или специальной площадке возле шарового узла.

Используйте крепежные отверстия на корпусе розетки и кронштейне фаркопа. Совместите их, убедившись в отсутствии перекоса. Применяйте только оригинальные болты, гайки и шайбы из комплекта, так как они имеют антикоррозионное покрытие и рассчитаны на вибрационные нагрузки. Затяжку производите последовательно крест-накрест, избегая деформации пластикового корпуса розетки.

Подключение и герметизация

Перед окончательной фиксацией розетки заведите в нее жгут проводов через резиновый уплотнитель. Проверьте соответствие распиновки контактов требованиям вашего прицепа (европейский 7-пин или российский 13-пин стандарт).

Обожмите контакты клеммами согласно схеме подключения.
Вставьте клеммы в гнезда розетки до характерного щелчка фиксатора.
Загерметизируйте ввод кабеля в корпус термоусадочной трубкой или силиконовым герметиком.
Уложите жгут проводов вдоль рамы автомобиля с помощью пластиковых хомутов, избегая натяга и контакта с подвижными частями или острыми кромками.

Обязательно протестируйте работоспособность всех контактов мультиметром или подключением прицепа перед эксплуатацией. Корректное крепление розетки исключит ее отрыв при движении по бездорожью и обеспечит стабильный электрический контакт.

Тестирование работы световых сигналов

После подключения электрической части фаркопа к разъёму автомобиля критически важно проверить корректность работы всех световых сигналов. Подключите прицеп (или специальный тестер-эмулятор) к разъёму фаркопа перед выездом.

Попросите помощника последовательно активировать сигналы автомобиля, пока вы контролируете их дублирование на прицепе. Начинайте проверку с габаритных огней, затем переходите к поворотникам, стоп-сигналам, противотуманному фонарю и заднему ходу.

Порядок проверки сигналов

Используйте систематичный подход для исключения ошибок:

Габаритные огни: включите ближний свет фар – на прицепе должны загореться боковые красные фонари.
Поворотники: активируйте левый/правый указатели. Сигналы обязаны мигать синхронно с автомобильными без задержек.
Стоп-сигналы: нажмите тормоз – все красные фонари прицепа должны ярко загореться.
Задний ход: включите передачу R – белый фонарь на прицепе обязан засветиться.
"Противотуманка": активируйте соответствующий переключатель в салоне – должен включиться нижний красный фонарь.

Обратите особое внимание на следующие нюансы:

Отсутствие мерцания или затемнения ламп при одновременном включении нескольких сигналов.
Случайную инверсию проводов (например, левый поворотник срабатывает на правом фонаре).
Короткие замыкания, проявляющиеся перегоранием предохранителей в авто.

При обнаружении неполадок немедленно отключите прицеп и проверьте:

Симптом	Возможная причина
Не работают ВСЕ сигналы	Обрыв массы, отсутствие питания на контакте 10 (12V+)
Срабатывают не те функции	Ошибка в распиновке разъёма
Сигналы горят вполнакала	Плохой контакт или недостаточное заземление

Монтаж защитной пластиковой накладки

Подготовьте пластиковую накладку, очистив её внутреннюю поверхность от возможных загрязнений и обезжирив специальным составом. Проверьте соответствие отверстий накладки крепёжным точкам фаркопного кронштейна, при необходимости подгоните элементы.

Нанесите тонкий слой герметика по периметру сопрягаемой зоны накладки для предотвращения коррозии и попадания влаги. Совместите крепёжные отверстия накладки с резьбовыми гнёздами на фаркопе, избегая перекосов.

Ключевые этапы фиксации

Вставьте крепёжные болты через технологические отверстия накладки
Равномерно затяните болты крест-накрест динамометрическим ключом с усилием 25-30 Нм
Удалите излишки герметика сухой чистой ветошью
Проверьте отсутствие зазоров между накладкой и металлическими частями

Контрольная точка	Требование
Зазор по контуру	Не более 1 мм
Подвижность накладки	Полное отсутствие люфта
Защита резьбы	Обработка медной смазкой

Убедитесь, что накладка не перекрывает смотровое окошко шара фаркопа и не мешает подсоединению розетки электропроводки. При установке на автомобили с датчиками парковки проверьте их работоспособность – пластик не должен создавать помехи.

Установка бампера в исходное положение

После окончательного закрепления кронштейнов фаркопа и подключения электропроводки, необходимо вернуть бампер на место. Убедитесь, что все провода аккуратно уложены в штатные каналы или пластиковые хомуты и не контактируют с подвижными элементами или острыми кромками кузова. Проверьте отсутствие перегибов и натяжения проводки.

Аккуратно поднимите бампер и совместите его крепежные отверстия с посадочными шпильками кузова. Начинайте фиксацию с центральных точек, постепенно двигаясь к краям. Не прилагайте чрезмерных усилий при совмещении элементов – если бампер «не садится», проверьте правильность прокладки жгута проводки или положение кронштейнов фаркопа.

Фиксация бампера и завершающие действия

Затяните все крепежные элементы (болты, саморезы, клипсы) в последовательности, рекомендованной производителем автомобиля. Обратите особое внимание на:

Пластиковые пистоны колесных арок – полностью утопите их центральные штифты.
Боковые крепления – убедитесь в плотном прилегании к крыльям.
Нижние саморезы/защелки – предотвращают провисание.

После установки проверьте:

Равномерность зазоров между бампером и кузовными панелями (крыльями, капотом, крышкой багажника).
Отсутствие перекосов и вибраций (легко постучите ладонью по поверхности).
Работу противотуманных фар (если они врезаны в бампер) и состояние их разъемов.
Надежность фиксации заглушки розетки фаркопа в специальное отверстие бампера.

Протестируйте работу электрооборудования прицепа, подключив розетку фаркопа к вилке прицепа или специальному тестеру. Убедитесь в корректной работе габаритов, стоп-сигналов, поворотников и заднего хода. Только после полной проверки эксплуатируйте автомобиль с прицепом.

Проверка надежности всех соединений

После полной сборки фаркопа критически важно проверить каждое соединение на отсутствие люфтов и надежность фиксации. Пренебрежение этим этапом может привести к отрыву прицепа или повреждению кузова при эксплуатации.

Последовательно обойдите весь периметр конструкции, уделяя особое внимание ответственным узлам крепления к лонжеронам автомобиля и местам стыковки съемных элементов. Используйте контрольный список для систематизации проверки.

Ключевые точки контроля

Кронштейны крепления к кузову: убедитесь, что все болты протянуты с моментом, указанным в инструкции к фаркопу. Проверьте отсутствие зазоров между пластинами кронштейнов и поверхностью лонжеронов.
Шар сцепного устройства: затяните центральную гайку шара динамометрическим ключом, исключая проворачивание. Проверьте фиксацию страховочного шплинта или контргайки.
Электрическая розетка: протестируйте надежность крепления кронштейна розетки и герметичность ввода проводов. Убедитесь в отсутствии перетирания кабеля.

Проведите динамическую проверку: резко потяните установленный фаркоп в разных направлениях руками, приложив умеренное усилие. Посторонние скрипы, стуки или видимое смещение элементов указывают на необходимость повторной протяжки соединений.

Контрольный заезд с имитацией нагрузки

После монтажа фаркопа и проверки электрики выполните тестовый заезд с имитацией прицепа для оценки работоспособности системы. Привяжите к крюку груз массой 50-100 кг (например, покрышки или мешки с песком), равномерно распределив вес. Это создаст реалистичную нагрузку, аналогичную пустому прицепу.

Проведите серию маневров на безопасной площадке: трогание с места, экстренное торможение, повороты разного радиуса и движение задним ходом. Следите за отсутствием посторонних звуков (скрипы, стуки), вибраций кузова и отклонений траектории движения автомобиля. Уделите особое внимание поведению задней подвески – не должно быть чрезмерного проседания или кренов.

Ключевые проверки во время теста

Работа сцепного устройства: Контролируйте отсутствие люфта шарового узла при резких стартах и торможениях.
Состояние крепежа: После заезда визуально осмотрите все монтажные болты на отсутствие следов смещения.
Электропроводка: Убедитесь в сохранении целостности разъёма и отсутствии перетирания проводов при маневрах.

Проведите замеры дорожного просвета до и после нагрузки – допустимое проседание не должно превышать 30-40 мм для легковых авто.
Повторите проверку световых приборов (габариты, стоп-сигналы, поворотники) под нагрузкой.
Протестируйте систему на разных скоростных режимах (20-60 км/ч), обращая внимание на устойчивость.

Критерий	Норма
Люфт шара	≤ 1 мм
Шум при движении	Отсутствует
Смещение креплений	Недопустимо
Перегрев разъёма	Запрещён

При обнаружении отклонений немедленно прекратите эксплуатацию и проведите диагностику проблемных узлов. Помните: успешный контрольный заезд – обязательное условие безопасной буксировки.

Финальная диагностика системы в сборе

Перед эксплуатацией тщательно проверьте затяжку всех крепежных элементов: балки к лонжеронам, кронштейнов, ответной части фаркопа и розетки. Используйте динамометрический ключ с усилием, указанным производителем в инструкции. Убедитесь в отсутствии видимых перекосов конструкции и зазоров между деталями крепления.

Подключите вилку прицепа (или тестер) к розетке фаркопа. Включите зажигание и проверьте синхронность работы световых приборов: габариты, поворотники, стоп-сигналы и задний ход. Попросите помощника визуально контролировать исправность каждой лампы при активации.

Ключевые этапы проверки

Механическая часть
- Покачайте шар вручную – люфты недопустимы
- Осмотрите зону возле бампера: зазор ≥ 5 см при любом угле поворота
Электрические соединения
- Заизолируйте все оголенные контакты термоусадкой
- Проверьте фиксацию кабелей стяжками

Тест	Критерий успеха
Диагностика мультиметром	Соответствие напряжений на контактах:
Поворотник L	12V при активации
Масса	Нулевое сопротивление с кузовом

Проведите тест-драйв без нагрузки: проедьте 3-5 км по неровной дороге, затем повторно проверьте момент затяжки болтов. Обратите внимание на посторонние стуки при преодолении препятствий.

Список источников

Для подготовки статьи об установке фаркопа самостоятельно использовались авторитетные технические материалы и практические руководства. Основное внимание уделялось проверенным методам монтажа и требованиям безопасности.

Источники включают документацию производителей, рекомендации автомобильных сообществ и специализированные технические ресурсы. Актуальность информации подтверждена экспертами в области тюнинга и сервисного обслуживания.

Техническая документация и руководства

Официальные инструкции по установке от ведущих производителей фаркопов
Руководства по эксплуатации конкретных моделей автомобилей
Технические стандарты ГОСТ Р 41.55-2019 по сцепным устройствам

Экспертные материалы

Видеоинструкции сертифицированных автослесарей по электромонтажу
Статьи в журналах "За рулём" и "Авторевю" по самостоятельному тюнингу
Публикации на порталах "Драйв2" и "Открытые дороги" с разбором ошибок монтажа

Специализированные ресурсы

Форумные обсуждения на Auto.ru и CarsMasters с кейсами установки
Мануалы по диагностике электрооборудования прицепов
Технические бюллетени сервисных центров по подготовке автомобиля к буксировке
