Монтаж, подключение и правила эксплуатации автомобильных габаритных фонарей

Статья обновлена: 18.08.2025

Габаритные фонари – обязательный элемент светотехники транспортного средства, обеспечивающий его видимость на дороге в темное время суток и условиях плохой видимости.

Правильный монтаж и подключение этих приборов напрямую влияют на безопасность движения и соответствие техническим требованиям.

Данный материал содержит практические рекомендации по установке, электрическому соединению и корректной эксплуатации габаритных огней в автомобиле.

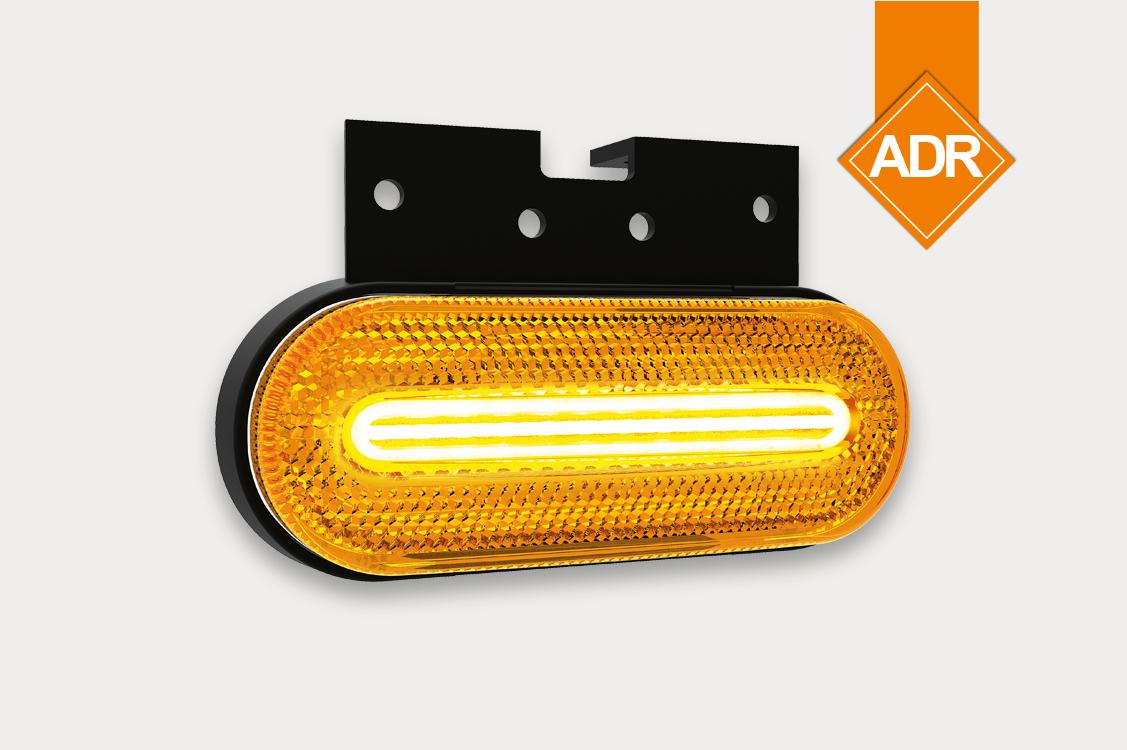

Выбор типа: светодиодные или ламповые модели – сравнение

При выборе между светодиодными и лампами накаливания для габаритных огней ключевыми становятся различия в эффективности, надежности и эксплуатационных характеристиках. Оба типа выполняют основную функцию обозначения контура автомобиля, однако принцип их работы и долгосрочные последствия использования существенно различаются.

Светодиодные модели стремительно вытесняют традиционные лампы благодаря ряду объективных преимуществ, но и классические решения сохраняют определенные ниши применения. Сравнение проводится по нескольким критически важным для автомобилиста параметрам.

Ключевые отличия технологий

Энергопотребление и нагрузка:

Светодиодные: Потребляют 0.5-2 Вт на элемент, снижая нагрузку на генератор и АКБ. Позволяют подключать дополнительные электроприборы без риска перегрузки.
Ламповые: Требуют 5-10 Вт на лампу, создавая избыточную нагрузку при одновременной работе нескольких осветительных приборов.

Долговечность и отказоустойчивость:

Светодиодные: Срок службы 25 000-50 000 часов. Устойчивы к вибрациям, перепадам температуры. Не перегорают при скачках напряжения.
Ламповые: Ресурс 500-1 000 часов. Чувствительны к тряске, нить накала обрывается при ударах. Часто требуют замены из-за перегорания или потемнения колбы.

Критерий	Светодиодные	Ламповые
Яркость света	Стабильная на всем сроке службы	Снижается из-за выгорания нити и загрязнения колбы
Температура корпуса	Низкая (40-60°C)	Высокая (80-120°C)
Задержка включения	Мгновенная (≤0.1 сек)	Заметная (0.5-1 сек)

Эксплуатационные ограничения:

Светодиоды критичны к полярности при подключении – требуют строгого соблюдения "+" и "-".
Лампы накаливания совместимы со старыми блоками контроля исправности, тогда как LED могут нуждаться в дополнительных резисторах или CAN-декодерах.

Стоимостной фактор: Первоначальная цена LED-моделей в 3-5 раз выше, но экономия на замене и топливе (за счет снижения нагрузки на генератор) окупает разницу за 1-2 года при активной эксплуатации.

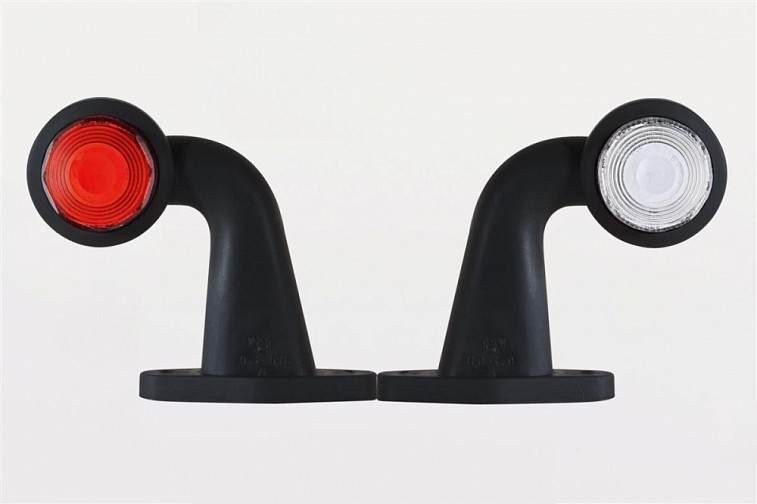

Проверка соответствия фонарей ПДД и ГОСТ (цвет, яркость)

Цветовая идентификация габаритных огней строго регламентирована: передние должны излучать исключительно белый свет, задние – только красный. Любое отклонение (желтый оттенок спереди, оранжевые или белые элементы сзади) является нарушением ПДД и делает эксплуатацию транспортного средства незаконной.

Яркость фонарей проверяется в темное время суток на ровной поверхности. Они должны быть хорошо различимы с дистанции 300 метров, но не ослеплять других участников движения. Слишком тусклый свет снижает видимость автомобиля, а чрезмерно яркий (особенно при использовании нештатных светодиодов или ламп повышенной мощности) создает аварийную ситуацию и нарушает ГОСТ Р 41.48-2004.

Ключевые параметры проверки

Цветопередача: Отсутствие посторонних оттенков (желтизны в белом, розового в красном).
Равномерность свечения: Отсутствие темных пятен или перегретых зон на рассеивателе.
Угол видимости: Свет должен быть заметен под углом 45° вбок и 15° вверх/вниз от оси автомобиля.
Отражение в зеркалах: Задние габариты не должны слепить водителя через салонное зеркало.

Параметр	Передний фонарь	Задний фонарь
Цвет	Белый (чистый, без примесей)	Красный (насыщенный, не оранжевый/розовый)
Яркость (мин.)	Видимость 300 м	Видимость 300 м
ГОСТ	ГОСТ Р 41.48-2004 (п. 6.3)	ГОСТ Р 41.48-2004 (п. 6.4)

Важно: Используйте только лампы с маркировкой соответствия ГОСТ или ECE (европейский стандарт). Самодельные светодиодные сборки без сертификата почти гарантированно нарушают нормы по цвету и силе света.

Необходимые инструменты для установки

Подготовка правильного набора инструментов значительно упростит процесс монтажа и обеспечит безопасность работ. Отсутствие необходимых приспособлений может привести к повреждению проводки или некорректной работе светового оборудования.

Помимо базовых инструментов для крепежа (ключи, отвертки), критически важны специализированные приспособления для работы с электропроводкой. Они позволяют выполнить подключение без риска короткого замыкания и обеспечить долговечность соединений.

Ключевые инструменты:

Мультиметр – проверяет напряжение в цепи, определяет полярность и диагностирует обрывы
Изолента термостойкая – обеспечивает герметизацию и изоляцию скруток
Кусачки-бокорезы – для точного отрезания проводов и удаления изоляции
Кримпер – обжимает контакты разъемов для надежного соединения
Стриппер – аккуратно снимает изоляцию без повреждения жил
Термофен – для усадки термоусадочных трубок (альтернатива изоленте)

Дополнительно рекомендуется иметь набор автомобильных предохранителей соответствующего номинала и диэлектрические перчатки. Все электроинструменты должны быть рассчитаны на напряжение 12-24В.

Снятие защитной панели в зоне монтажа багажника/кузова

Определите точное расположение защитной панели (пластиковая крышка или обивка) на внутренней стороне багажника/кузова, скрывающей проводку и точки крепления. Убедитесь, что зона очищена от посторонних предметов, а освещение достаточно для безопасной работы.

Найдите все крепежные элементы (пластиковые клипсы, саморезы или защелки), фиксирующие панель. Приготовьте набор отверток (крестовую, плоскую) или специализированный съемник для клипс. Действуйте аккуратно, чтобы не повредить фиксаторы и элементы кузова.

Последовательность демонтажа:

Клипсы: Подденьте центральный штырек клипсы тонкой отверткой или съемником, извлеките его, затем вытащите корпус клипсы из посадочного отверстия.
Саморезы/болты: Выкрутите крепеж отверткой или ключом соответствующего размера, сохраните детали в контейнере.
Защелки: Отожмите фиксаторы через технологические прорези в панели, прилагая умеренное усилие.

После снятия крепежа аккуратно потяните панель на себя, освобождая боковые фиксаторы. Отсоедините разъемы датчиков или динамиков (если они закреплены на панели), нажав на пластиковый язычок замка. Уложите снятую панель в безопасное место, избегая деформации.

Тип крепежа	Инструмент	Риск повреждения
Пластиковые клипсы	Съемник/тонкая отвертка	Сломанные "усы" клипсы
Саморезы	Крестовая отвертка	Срыв шлицов
Защелки	Руки (иногда плоская отвертка)	Трещины на панели

Важно: Не прилагайте избыточного усилия при отсоединении – если панель не поддается, проверьте наличие скрытых креплений. Маркируйте разъемы при их отсоединении для упрощения обратной сборки.

Демонтаж старого повреждённого габаритного фонаря

Перед началом работ убедитесь, что автомобиль стоит на ровной поверхности с включенным ручным тормозом, а клеммы аккумулятора отсоединены для предотвращения короткого замыкания. Подготовьте необходимые инструменты: крестовую и плоскую отвёртки, набор ключей (чаще всего требуется 8-10 мм), пластиковый монтажный лопатку и перчатки для защиты рук от острых краев повреждённого корпуса.

Внимательно осмотрите крепление фонаря – современные модели обычно фиксируются пластиковыми защёлками или винтами, скрытыми под декоративными заглушками в бампере/кузове. Если фонарь разбит, удалите крупные осколки пластика и стекла пинцетом или плоскогубцами, соблюдая осторожность.

Пошаговый порядок демонтажа

Снятие защитных элементов: Откройте капот или багажник (в зависимости от расположения фонаря). Снимите пластиковую облицовку или звукоизоляцию в зоне доступа к внутренней части фонаря.
Отсоединение электрического разъёма: Нажмите на фиксатор разъёма и аккуратно отсоедините колодку проводов. Если контакты окислены, обработайте их WD-40.
Извлечение крепёжных элементов:
- Для винтовых соединений: выкрутите винты подходящим ключом или отвёрткой.
- Для защёлок: подденьте монтажной лопаткой фиксаторы по периметру (обычно 2-4 точки), начиная с нижнего края.
Извлечение корпуса: Плавно потяните фонарь наружу, равномерно распределяя усилие. Если он "прикипел", аккуратно подрежьте герметик канцелярским ножом по стыку с кузовом.

Тип крепления	Инструмент	Особенности
Винтовое (металлические скобы)	Крестовая отвёртка TORX T10-T15	Винты часто скрыты резиновыми заглушками
Пластиковые защёлки	Пластиковая лопатка	Требует равномерного давления на все фиксаторы
Комбинированное	Набор ключей + лопатка	Сначала выкручиваются винты, затем освобождаются клипсы

После извлечения фонаря очистите посадочное место от грязи, остатков герметика и коррозии металлической щёткой. Важно: Проверьте целостность проводов и контактов разъёма – при обнаружении повреждений изоляции замените участок проводки до установки нового фонаря.

Подготовка места установки: очистка и обезжиривание поверхности

Тщательно удалите все загрязнения в зоне контакта корпуса фонаря с кузовом автомобиля. Используйте щетку с жесткой щетиной, скребок или ветошь для устранения грязи, дорожной соли, следов старой краски, герметика и коррозионных образований. Особое внимание уделите остаткам предыдущего уплотнителя или клея, если производится замена старого фонаря.

После механической очистки обезжирьте поверхность. Применяйте специализированный автомобильный обезжириватель, изопропиловый спирт или уайт-спирит. Нанесите состав на чистую безворсовую салфетку и протрите всю область установки, захватывая периметр на 2-3 см от будущего контакта фонаря. Избегайте агрессивных растворителей, способных повредить ЛКП кузова.

Ключевые этапы подготовки:

Механическая очистка:
- Обработка абразивной губкой (P800-P1000) для матирования глянца
- Удаление рыхлой ржавчины металлической щеткой
Химическая обработка:
- Двукратное обезжиривание с промежуточной сушкой 5 минут
- Контроль отсутствия разводов при боковом освещении

Материал кузова	Рекомендуемый обезжириватель	Запрещенные составы
Сталь (оцинковка)	Антисиликоновый очиститель	Ацетон, сольвент
Пластик бампера	Изопропиловый спирт 70%	Бензин, керосин

Дождитесь полного испарения обезжиривающего состава (10-15 минут). Проверьте поверхность тактильно – она должна быть абсолютно сухой, гладкой и шероховатой одновременно. Не прикасайтесь к подготовленному месту голыми руками во избежание переноса кожного жира.

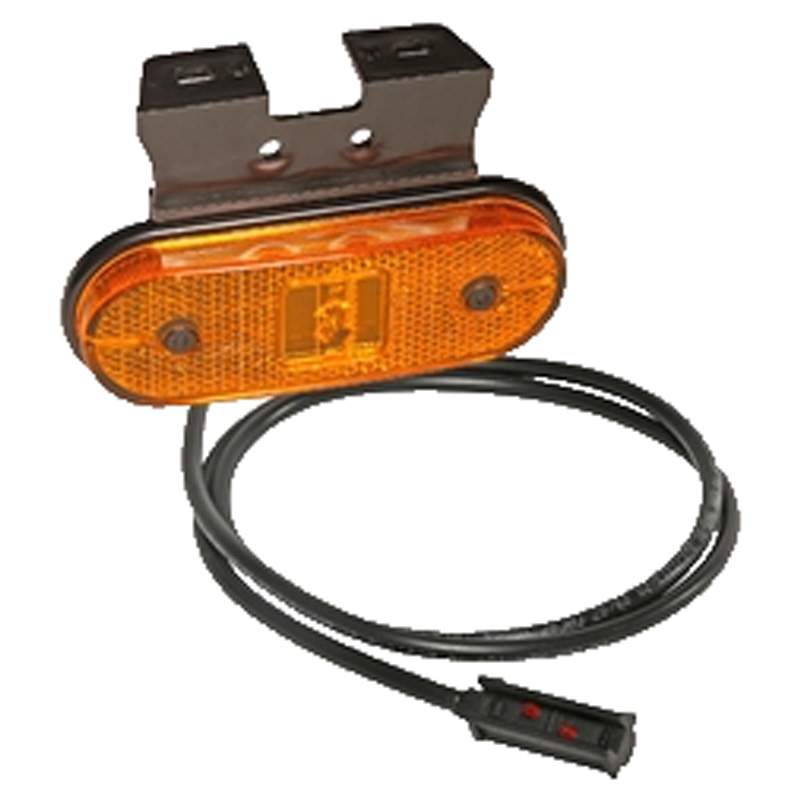

Фиксация корпуса фонаря на саморезы или штатные крепления

Надежная фиксация корпуса напрямую влияет на вибрационную устойчивость и герметичность соединения. Неправильный монтаж приводит к трещинам на кузове, попаданию влаги внутрь фары и преждевременному выходу из строя.

Выбор способа крепления зависит от конструкции кузова и наличия заводских монтажных точек. Все работы выполняются при отключенной бортовой сети после примерки положения фонаря.

Крепление саморезами

Используется при отсутствии штатных креплений или установке неоригинальных фонарей. Требует сверления отверстий в кузове со строгим соблюдением мер против коррозии.

Отметьте центры отверстий через монтажные проушины фонаря маркером
Просверлите отверстия диаметром на 0.5 мм меньше резьбы саморезов
Обработайте кромки антикоррозийным грунтом
Установите резиновые уплотнители на саморезы
Зафиксируйте корпус без перекоса, избегая перетяжки (момент затяжки 2-3 Н·м)

Важно: Для металлического кузова применяйте саморезы с острым наконечником и EPDM-прокладками, для пластика – специальные винты с пресс-шайбой.

Использование штатных креплений

Применяется при замене родных фонарей. Обеспечивает точную посадку и герметичность за счет заводских технологических зазоров.

Очистите посадочное гнездо от грязи и старого герметика
Совместите направляющие штифты фонаря с пазами кузова
Защелкните фиксаторы до характерного клика
Проверьте равномерность прилегания по всему периметру
Затяните штатные гайки/болты крестовой отверткой

Контрольный тест: Попытайтесь сдвинуть фонарь рукой – корректная установка исключает люфт более 1 мм.

Герметизация стыков силиконовым составом против влаги

Надёжная герметизация стыков между кузовом автомобиля и корпусом габаритного фонаря критически важна для предотвращения проникновения влаги. Силиконовый состав создаёт эластичный барьер, устойчивый к вибрациям, перепадам температур и агрессивным средам (дорожные реагенты, пыль, вода). Это защищает контакты и внутренние элементы фонаря от окисления, короткого замыкания и преждевременного выхода из строя.

Для работы используйте только автомобильный кислотоотверждаемый силикон (указание "Авто" на упаковке), устойчивый к специфическим нагрузкам. Перед нанесением тщательно обезжирьте поверхности стыка спиртовым очистителем или антисиликоном. Убедитесь, что зона герметизации сухая и чистая – остатки старого герметика, грязь или влага резко снижают адгезию.

Порядок нанесения силикона

Нанесите непрерывную тонкую полоску силикона по периметру монтажной площадки на кузове автомобиля или на уплотнительный бортик фонаря (согласно инструкции производителя).
Избегайте разрывов и излишне толстого слоя – при затяжке крепежа избыток выдавится внутрь корпуса, рискуя попасть на отражатель или лампу.
Аккуратно установите фонарь на место, совместив крепёжные отверстия. Зафиксируйте его штатными болтами или защёлками.
Равномерно, без перекоса, затяните крепёж. Появившиеся излишки герметика немедленно удалите чистой салфеткой с растворителем, не допуская затвердевания.
Соблюдайте время полимеризации, указанное на тюбике (обычно 12-24 часа). В этот период избегайте мойки автомобиля и воздействия сильной вибрации.

Ключевое правило	Последствия нарушения
Непрерывный контур без разрывов	Точечное проникновение влаги, внутренний конденсат
Обезжиривание поверхности	Отслаивание герметика, потеря герметичности
Умеренное количество состава	Загрязнение оптики, повреждение внутренних элементов
Выдержка времени полимеризации	Нарушение герметичного слоя, необходимость переделки

Регулярно визуально контролируйте состояние герметика (особенно после зимы или мойки под высоким давлением). При обнаружении трещин, отслоений или следов воды внутри фары незамедлительно проведите повторную герметизацию. Использование специализированного силикона и соблюдение технологии – залог долговременной защиты электрооборудования фонаря от влаги и коррозии.

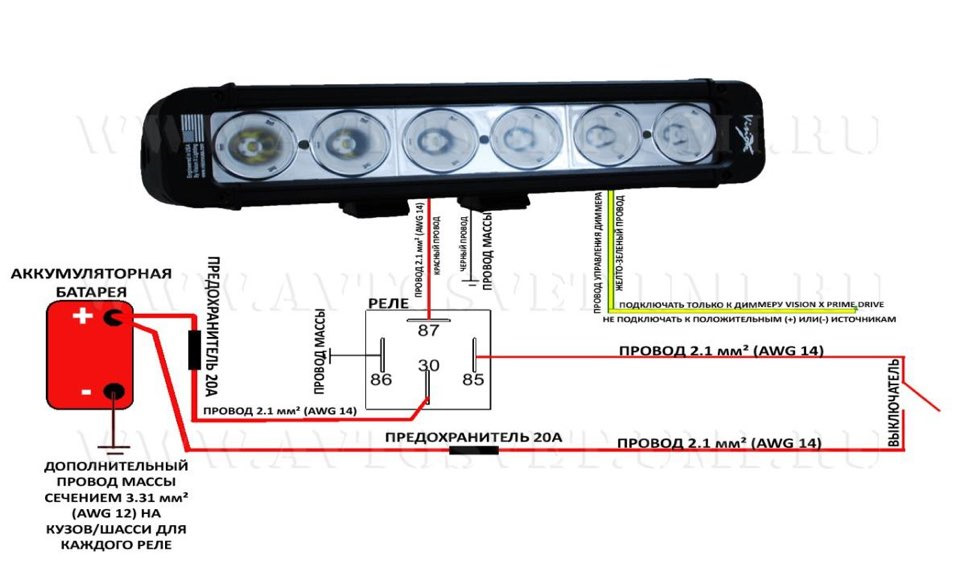

Определение плюсового и минусового проводов в электропроводке авто

Правильное определение полярности проводов критически важно для корректной работы габаритного фонаря и предотвращения короткого замыкания. Ошибка при подключении может привести к перегоранию предохранителей, повреждению светодиодных элементов или выходу из строя блока управления освещением.

В современных автомобилях используется стандартизированная цветовая маркировка проводов, но она может отличаться у разных производителей. Минусовой провод (масса) часто напрямую соединён с кузовом авто, тогда как плюсовой всегда идёт от аккумулятора через предохранитель.

Методы идентификации проводов

Для точного определения используйте комбинацию способов:

Цветовая маркировка:
- Плюс (+): красный, жёлтый, оранжевый, синий (в зависимости от цепи)
- Минус (-): чёрный, коричневый, зелёный с полосой
Важно: цветовая схема может отличаться – всегда перепроверяйте!
Мультиметр:
- Переключите в режим DCV 20V
- Чёрный щуп подключите к кузову авто (известной массе)
- Красным щупом коснитесь провода:
  - +12V = плюсовой провод
  - 0V = минусовой
Контрольная лампа:
- Один конец тестера подключите к известной массе (кузов, минус АКБ)
- Вторым концом коснитесь провода:
  - Лампа загорелась – провод плюсовой
  - Нет реакции – минусовой или обесточенный

Признак	Плюсовой провод (+)	Минусовой провод (-)
Напряжение	~12-14V при включенном зажигании/свете	0V (соединение с массой)
Толщина изоляции	Чаще толще	Тонкая (если не кузов)
Контакт с кузовом	Нет контакта	Есть контакт (омметр покажет 0 Ом)

Перед подключением габаритного фонаря обязательно обесточьте цепь, сняв клемму с АКБ. Для светодиодных моделей соблюдение полярности особенно критично – обратное подключение мгновенно выведет их из строя.

Зачистка контактов и соединение проводов методом пайки

Зачистите изоляцию на концах соединяемых проводов на 10-15 мм, используя специальный инструмент для снятия изоляции или монтажный нож. Убедитесь, что медные жилы не повреждены – надрезы снижают механическую прочность и электропроводность. Оголённые участки тщательно зачистите мелкозернистой наждачной бумагой до характерного металлического блеска.

Перед пайкой выполните лужение: нанесите канифоль или нейтральный флюс на зачищенные поверхности, затем прогрейте паяльником (мощностью 40-60 Вт) и равномерно покройте припоем. Соедините провода методом «косичка» (скрутка) или наложением параллельно, зафиксируйте плоскогубцами. Прогрейте место соединения паяльником, добавив припой до полного заполнения промежутков между жилами.

Технология пайки и изоляции

Прогрейте скрутку паяльником 2-3 секунды до расплавления флюса
Введите припой (ПОС-60) в зону контакта до полного обволакивания жил
Удерживайте провода неподвижно до кристаллизации припоя (5-7 секунд)
Проверьте механическую прочность соединения лёгким усилием на разрыв
Изолируйте место пайки термоусадочной трубкой или изолентой ПВХ

Критические ошибки:

Перегрев – приводит к оплавлению изоляции и хрупкости припоя
Кислотные флюсы – вызывают коррозию и окисление контактов
Недостаточная длина скрутки (менее 10 мм) снижает площадь контакта

Параметр	Рекомендация	Последствия нарушения
Температура пайки	250-300°C	Холодная пайка (непрочное соединение)
Диаметр припоя	1.5-2 мм	Неравномерное распределение
Термоусадка	Диаметр на 30% меньше соединения	Неплотная изоляция

После пайки обязательно проверьте отсутствие короткого замыкания мультиметром. При эксплуатации избегайте механических нагрузок на место соединения – зафиксируйте провода пластиковыми хомутами вдали от подвижных элементов подвески.

Альтернативный способ – использование клеммных колодок для подключения

Применение клеммных колодок обеспечивает надёжное соединение проводов без пайки или скруток. Этот метод особенно актуален при работе с многожильными кабелями или необходимости быстрого демонтажа фонаря для замены или обслуживания.

Колодки создают механически прочный контакт за счёт прижимных винтов, исключая самопроизвольное разъединение проводников. Дополнительное преимущество – чёткая маркировка клемм ("+", "–", "масса"), предотвращающая ошибки полярности.

Порядок подключения через клеммную колодку

Подготовка проводов: Зачистите изоляцию (5-7 мм) на кабелях фонаря и штатной проводке автомобиля.
Фиксация в колодке:
- Красный провод фонаря (плюс) → клемма с маркировкой "+"
- Чёрный провод фонаря (минус) → клемма "–" или "GND"
- Провод питания от авто → клемма "+"
- Кузовной массовый провод → клемма "–"
Затяжка винтов: Равномерно зажмите контакты с усилием 0.5-0.8 Н·м, избегая пережима, повреждающего жилы.

Тип колодки	Преимущества	Ограничения
Винтовая	Высокая сила контакта, ремонтопригодность	Требует периодической подтяжки
Пружинная (WAGO)	Быстрый монтаж, самоподжим	Макс. ток ≤ 10А

Важно: Изолируйте колодку термоусадкой или поместите в герметичный бокс для защиты от влаги и вибрации. Проверяйте целостность соединений каждые 15 000 км пробега.

Изоляция всех соединений термоусадкой или изолентой

Надёжная изоляция контактов предотвращает короткое замыкание, окисление проводников и попадание влаги в электрическую цепь. Некачественная герметизация соединений – частая причина выхода из строя габаритных огней, особенно при эксплуатации в условиях вибрации, перепадов температур или высокой влажности.

После механической фиксации проводов (пайкой, обжимом гильз или клемм WAGO) место соединения необходимо тщательно изолировать. Для этого применяют термоусадочную трубку (ТУТ) или влагостойкую изоленту ПВХ. Выбор зависит от условий монтажа и доступности инструментов.

Технологии изоляции

Термоусадочная трубка:
- Подберите диаметр ТУТ на 20-30% шире соединения до усадки.
- Наденьте трубку на провод до соединения контактов.
- После фиксации проводов сдвиньте ТУТ на место скрутки/гильзы.
- Равномерно прогрейте строительным феном или зажигалкой (без открытого пламени!) до плотного облегания и герметизации.
Влагостойкая изолента:
- Используйте только материалы с клеевой основой (ПВХ, ХБ).
- Накладывайте ленту с нахлёстом 50% витков.
- Начинайте намотку на 1-2 см ниже соединения, заканчивайте на 1-2 см выше.
- Минимальное количество слоёв – 3, с сильным натяжением ленты.

Критерий	Термоусадка	Изолента
Герметичность	Высокая (монолитный слой)	Средняя (риск отслоения)
Устойчивость к вибрациям	Отличная	Зависит от качества намотки
Требуемый инструмент	Фен/горелка	Не требуется
Ремонтопригодность	Низкая (требуется срез)	Высокая (легко снять)

Обязательные требования: Изоляция должна полностью покрывать металлические части контактов и выходить за их пределы на 5-10 мм. Проверьте отсутствие острых кромок, способных повредить изоляционный слой. Для ответственных соединений в зонах прямого контакта с водой (колёсные арки) комбинируйте оба метода: термоусадка + изолента поверх.

Проверка работоспособности без финальной сборки (включить фары)

Перед окончательным креплением корпуса фонаря на автомобиле выполните предварительную проверку электрической части. Для этого временно подключите колодку проводов к разъёму габаритного огня согласно схеме, соблюдая полярность. Убедитесь, что контакты надёжно зафиксированы и не замкнуты на кузов.

Включите зажигание и активируйте габаритные огни через штатный переключатель в салоне. Контролируйте работу фонаря визуально: светодиодные элементы должны равномерно излучать свет без мерцания, лампы накаливания – стабильно светиться полным накалом. Проверьте корректность режимов (например, раздельное свечение габарита и стоп-сигнала при наличии).

Ключевые этапы и возможные проблемы

Типичные неисправности при тесте:

Полное отсутствие свечения – перепутаны «+» и «-» на блоке питания, обрыв цепи или неисправность предохранителя.
Тусклое свечение/мерцание – слабый контакт в разъёме, низкое напряжение бортовой сети или повреждение токоведущих дорожек платы.
Частичное включение секций – ошибка подключения многорежимных фонарей (например, комбинированных стоп-габарит) или перегорание части светодиодов/нитей.

Дополнительные действия:

Проверьте реакцию фонаря на работу сопряжённых систем (например, стоп-сигнал при нажатии тормоза).
Протестируйте герметичность временно собранного узла (если проводилась разборка) путём распыления воды – запотевание стекла указывает на нарушение уплотнения.
Измерьте мультиметром напряжение на клеммах при включённой нагрузке: падение ниже 11В требует диагностики электропроводки автомобиля.

Упаковка проводов в гофрорукав для защиты от перетирания

Гофрорукав обеспечивает механическую защиту проводки от вибраций, трения об острые кромки кузова и агрессивных сред. Его ребристая структура сохраняет гибкость при сохранении прочности, что критично для участков возле подвижных элементов подвески или дверей.

Диаметр рукава подбирается с запасом 30-50% относительно суммарного сечения проводов для удобства протяжки и вентиляции. Предпочтение отдается материалам с самозатухающими свойствами (ПВХ, полиамид) и цветовой маркировкой, соответствующей заводской электропроводке.

Технология монтажа

Отрежьте рукав с запасом 10-15 см по длине трассы
Используйте монтажную проволоку для протяжки кабелей:
- Заведите проволоку в рукав через технологическое отверстие
- Надежно скрутите концы проводов с крючком проволоки
- Плавно протяните пучок, избегая перекручивания
При проходе через перегородки:
- Установите резиновые втулки в отверстия кузова
- Обработайте края антикоррозийным герметиком

Тип защиты	Рекомендуемый рукав	Диапазон температур
От перегибов	Нейлоновый с армированием	-40°C до +125°C
Химическая стойкость	Фторопластовый	-60°C до +200°C

Крепление: Фиксируйте рукав пластиковыми хомутами через каждые 25-30 см, исключая натяжение. В зонах вибрации применяйте демпфирующие клипсы с резиновыми прокладками.

Контрольная проверка: После установки подайте напряжение на габариты и вручную смещайте рукав в критичных точках – отсутствие искрения и перебоев в работе подтвердит корректность монтажа.

Установка защитной панели на место после подключения

Проверьте надёжность крепления проводов и отсутствие их перегибов вблизи клемм фонаря, убедившись, что изоляция не повреждена о острые кромки кузова. Уложите кабели в штатные каналы или зафиксируйте пластиковыми хомутами, исключая провисание и контакт с подвижными элементами подкрылка.

Аккуратно заведите защитную панель под арку колеса, совмещая монтажные отверстия с крепёжными шпильками кузова. Приложите равномерное усилие по всей площади панели для плотного прилегания к уплотнителю, избегая перекоса.

Фиксация и завершающие действия

Наденьте штатные пластиковые гайки или клипсы на шпильки, затягивая их крестообразно с умеренным усилием (чрезмерная затяжка деформирует панель)
Восстановите крепление подкрылка винтами/саморезами по нижнему краю, соблюдая исходную последовательность
Проверьте отсутствие зазоров между панелью и кузовом, особенно в зоне прилегания к фонарю

Протестируйте работу габарита при включенном зажигании, визуально оценив герметичность стыков. При обнаружении перекосов или вибрации панели при движении – ослабьте крепёж и выполните повторную регулировку положения.

Регулировка угла светового пучка

Корректная регулировка угла наклона габаритного фонаря критична для безопасности: чрезмерно приподнятый пучок света ослепляет встречных водителей, а опущенный снижает видимость вашего автомобиля. Эта процедура обязательна после замены фонаря, ремонта кузова или изменения нагрузки транспортного средства.

Регулировка выполняется на ровной горизонтальной площадке при нормативной загрузке авто, с использованием специальной разметки на стене или экране. Для работы потребуется отвертка или шестигранник (в зависимости типа регулировочных винтов), рулетка и уровень. Предварительно убедитесь в исправности креплений корпуса фонаря.

Пошаговая процедура регулировки

Установите автомобиль перпендикулярно стене на расстоянии 5 метров. Отметьте на стене центр каждого габаритного фонаря.
Проведите горизонтальную линию через отметки центров. Измерьте высоту от земли до центра фонарей – линия должна располагаться на 50-100 мм ниже этой величины.
Включите габаритные огни. Найдите регулировочные винты на корпусе фонаря (обычно маркированы стрелками "вверх-вниз").
Вращайте вертикальный регулировочный винт отверткой:

По часовой стрелке – опускает световой пучок
Против часовой стрелки – поднимает световой пучок
Добейтесь, чтобы верхняя граница светового пятна совпадала с нанесенной горизонтальной линией. Разница высот между левым и правым фонарями не должна превышать 20 мм.

Проверьте результат в темное время суток на ровной дороге: свет не должен бить в глаза водителям, но четко обозначать контуры автомобиля. При замене лампы на светодиодную убедитесь, что конструкция цоколя и отражателя обеспечивает идентичное светораспределение.

Правила замены перегоревших ламп в габаритных фонарях

Замена перегоревших ламп осуществляется при выключенном зажигании и снятой минусовой клемме аккумулятора для предотвращения короткого замыкания. Предварительно подготовьте новую лампу соответствующего типа, указанного в руководстве по эксплуатации транспортного средства.

Определите расположение крепежных элементов фонаря (саморезы, защелки, болты). Для доступа к лампе может потребоваться частичный демонтаж фары или открытие люка в подкапотном пространстве/багажнике. Избегайте чрезмерных усилий при снятии рассеивателя.

Последовательность работ

Снятие защитной крышки: Открутите фиксирующие винты или отожмите пластиковые фиксаторы на тыльной стороне фонаря.
Извлечение патрона: Нажмите на цоколь лампы и поверните против часовой стрелки (для типов P21W, W5W). Для штекерных соединений отсоедините разъем.
Замена лампы: Извлеките перегоревший элемент, установите новый не касаясь колбы пальцами (используйте салфетку).
Контрольная сборка: Верните патрон в посадочное место до щелчка, подключите разъем. Установите крышку и закрепите фонарь.

После подключения аккумулятора обязательно проверьте работоспособность габарита. При использовании светодиодных ламп убедитесь в совместимости с бортовой сетью автомобиля – некорректная установка может вызвать ошибки CAN-шины.

Тип лампы	Особенности замены
W5W (T10)	Прямое вытягивание из патрона без поворота
P21W (BA15s)	Фиксация боковыми штифтами, требует поворота на 90°
Светодиодные	Требуют проверки полярности подключения

Используйте лампы с маркировкой ECE или соответствующие ГОСТ Р 41.48-2004. Запрещается устанавливать элементы с мощностью, превышающей рекомендованную производителем автомобиля – это приводит к оплавлению проводки.

Диагностика и устранение причин быстрого выхода из строя ламп

Частый перегорание ламп в габаритных фонарях требует системной диагностики для выявления и устранения коренных причин. Основные факторы включают проблемы с электропитанием, механические повреждения, несовместимость компонентов и внешние воздействия. Последовательная проверка каждой возможной неисправности предотвратит повторные поломки.

Начинайте диагностику с визуального осмотра контактов и состояния патрона, затем переходите к измерениям параметров электрической цепи. Используйте мультиметр для контроля напряжения и проверки целостности проводки. Учитывайте специфику работы генератора и состояние кузовной электроники автомобиля.

Ключевые направления диагностики

Проверка параметров напряжения:

Измерьте напряжение на клеммах патрона при работающем двигателе – превышение 14.5В указывает на неисправность реле-регулятора
Проверьте стабильность напряжения (колебания более 0.5В требуют диагностики генератора)
Убедитесь в отсутствии переходного сопротивления на контактах

Анализ состояния патрона и проводки:

Осмотрите патрон на предмет оплавления, окисления или деформации
Проверьте плотность прилегания лампы (люфт вызывает искрение)
Продиагностируйте цепь на утечки тока и КЗ тестером

Внешние факторы и совместимость:

Причина	Способ проверки	Решение
Вибрация кузова	Визуальная оценка креплений фонаря	Установка демпферных прокладок
Попадание влаги	Наличие конденсата в корпусе	Замена уплотнителей, герметизация
Несоответствие типа лампы	Сверка маркировки с требованиями	Установка рекомендованных производителем

Эксплуатационные меры: При замене ламп избегайте касания колбы голыми руками – жировые следы вызывают локальный перегрев. Используйте защитные перчатки или салфетку. Регулярно очищайте контакты от окислов специальным составом. Помните: установка диодных ламп в цепи без стабилизатора сокращает срок службы из-за импульсных скачков напряжения.

Очистка рассеивателя от грязи и восстановление прозрачности пластика

Регулярная очистка рассеивателя критична для сохранения светопропускания и безопасности. Используйте мягкую ветошь или губку, смоченную в мыльном растворе (нейтральный шампунь или автомобильный очиститель), удаляя поверхностные загрязнения круговыми движениями без нажима. Избегайте абразивных средств и грубых материалов, оставляющих царапины.

После мойки протрите пластик чистой водой и высушите микрофиброй для предотвращения разводов. При наличии въевшихся загрязнений (смола, насекомые) предварительно нанесите специализированный автошампунь на 5-10 минут, после чего аккуратно удалите мягкой щёткой. Не допускайте контакта с растворителями или бензином – они разрушают поликарбонат.

Восстановление помутневшего пластика

При потере прозрачности из-за микроцарапин или УФ-деградации выполните поэтапную полировку:

Подготовка поверхности: тщательно вымойте и обезжирьте рассеиватель изопропиловым спиртом.
Грубая шлифовка: обработайте мутные участки влажной наждачной бумагой P600-P800 круговыми движениями с равномерным давлением.
Тонкая шлифовка: последовательно используйте абразивы P1000 → P1500 → P2000, смачивая поверхность водой.
Финишная полировка: нанесите полироль для фар на войлочный круг шлифмашинки или вручную микрофиброй.
Защитное покрытие: насухо протрите пластик и нанесите УФ-стойкий лак-герметик для автомобильных фар.

Важные ограничения:

Не шлифуйте внутреннюю сторону рассеивателя – это нарушает светораспределение.
Избегайте перегрева пластика при машинной полировке – держите обороты ниже 2500 об/мин.
Проводите работы при температуре +15...+25°C – холод делает пластик хрупким.

Тип повреждения	Метод устранения	Риски при ошибке
Поверхностные царапины	Полировка P2000 + паста	Появление матовых пятен
Глубокие сколы	Замена рассеивателя	Трещины при шлифовке
Жёлтый налёт	УФ-очиститель + герметик	Возврат помутнения через 2-3 месяца

После восстановления проверяйте герметичность стыков с корпусом фары. Попадание влаги внутрь ускоряет повторное помутнение и вызывает коррозию контактов.

Проверка герметичности при помутнении или конденсате внутри

Появление конденсата или мутного налёта внутри корпуса сигнализирует о нарушении герметичности. Это снижает светопропускание, ухудшает видимость сигнала и приводит к коррозии контактов. Проблема требует немедленного устранения, так как вода внутри фары при перепадах температур может вызвать растрескивание стекла или отражателя.

Первичный осмотр начинается с визуальной проверки уплотнительных швов по периметру фары и мест ввода проводов. Ищите трещины, отслоения резины или деформации пластика. Особое внимание уделите стыкам между линзой и корпусом, а также штатным заглушкам (если они предусмотрены конструкцией).

Методы диагностики и восстановления

Для точного определения места разгерметизации выполните следующие шаги:

Сушка фонаря: снимите устройство, извлеките лампы/светодиодный модуль. Просушите корпус феном на минимальной мощности (не перегревая пластик!) или оставьте в тёплом сухом помещении на 12-24 часа.
Тест с водой: плотно закройте все технологические отверстия, погрузите фонарь в ёмкость с тёплой водой на 3-5 минут. Медленно поворачивайте – выход пузырьков воздуха укажет на дефект.
Осмотр под давлением: после сушки подключите к отверстию для лампы пылесос с обратной подачей воздуха (или компрессор на минимальном давлении). Нанесите мыльный раствор на швы – появление пены выявит микротрещины.

Тип повреждения	Способ устранения
Микротрещины на корпусе	Запайка термофеном, герметик на основе силикона (автомобильный, термостойкий)
Разрушение заводского уплотнителя	Очистка посадочного паза, укладка нового резинового шнура или силиконового герметика
Деформация стыковочных поверхностей	Аккуратная шлифовка, нанесение герметизирующей прокладки
Неисправность вентиляционных клапанов (если есть)	Прочистка каналов, замена мембраны

После ремонта повторно проведите тест с водой для контроля качества. Если помутнение осталось на внутренней поверхности стекла – аккуратно протрите её безворсовой салфеткой, смоченной в изопропиловом спирте. При необратимых повреждениях корпуса или оптики рекомендована замена узла.

Эксплуатационное предупреждение: избегайте мойки двигателя струёй высокого давления прямо на фары. Резкий перегрев лампы при попадании на горячий пластик холодной воды – частая причина появления микротрещин.

Особенности эксплуатации габаритов в дождь и зимой (проверка после морозов)

В дождливую погоду конденсат и загрязнения на рассеивателе резко снижают видимость габаритных огней. Тонкая водяная пленка рассеивает свет, превращая четкий сигнал в размытое пятно. Особенно критично это при движении в сумерках или тумане, когда габариты являются ключевым элементом обозначения автомобиля.

Зимняя эксплуатация добавляет риски обледенения линз и налипания снежной "шубы" при езде по заснеженным дорогам. Перепады температур провоцируют образование конденсата внутри корпуса, который при замерзании деформирует пластик или создает микротрещины. После сильных морозов возможны сбои в работе контактов из-за сжатия материалов.

Правила контроля и обслуживания

После дождя или мойки:

Протирайте рассеиватели сухой мягкой тканью даже при небольшом загрязнении
Проверяйте герметичность уплотнителей – влага внутри корпуса приводит к окислению контактов

Зимой и после морозов:

Очищайте фары ото льда только пластиковым скребком – металл повреждает поверхность
При прогреве автомобиля визуально проверяйте работу всех габаритных огней
Контролируйте равномерность свечения – затемненные участки указывают на ледяные наросты внутри

Проблема	Признак	Действие
Обледенение контактов	Мигание или полное отключение лампы	Прогрев коннектора феном без снятия фары
Трещины от перепада температур	Запотевание изнутри в оттепель	Замена рассеивателя или герметизация швов

Важно: При замене перегоревших ламп зимой избегайте резкого перепада температур – установка холодной лампы в разогретый плафон может вызвать растрескивание стекла. Дайте новой лампе полежать в салоне 15-20 минут перед монтажом.

Проверка работоспособности габаритов перед каждой поездкой

Включите габаритные огни через штатный переключатель в салоне автомобиля. Убедитесь, что индикатор на приборной панели (если предусмотрен) активен – это первичный признак подачи питания на цепь освещения.

Обойдите автомобиль по периметру, визуально контролируя работу всех габаритных фонарей: передние (обычно в блок-фарах), задние (в блоке стоп-сигналов) и боковые повторители (на крыльях или зеркалах). Особое внимание уделите целостности рассеивателей и отсутствию конденсата внутри.

Ключевые этапы проверки

Контроль яркости: Все лампы должны гореть равномерно, без мерцания. Тусклое свечение часто указывает на окисление контактов или проблемы с проводкой.
Проверка отражателей: Убедитесь, что внутренние отражатели чистые, не имеют затемненных участков или сколов, влияющих на светораспределение.
Тест герметичности: После дождя или мойки проверяйте корпуса фонарей на отсутствие капель воды внутри. Конденсат сокращает срок службы ламп и контактов.

Дополнительные рекомендации: Раз в месяц проводите тест с помощником – включайте одновременно габариты, ближний свет, стоп-сигналы и указатели поворотов. Это исключит эффект "маскировки" неисправной лампы за счет соседних источников света. Используйте диагностический сканер при наличии ошибок CAN-шины, связанных с цепями освещения.

Тип неисправности	Возможная причина	Действия
Не горит один фонарь	Перегоревшая лампа, плохой контакт в патроне	Заменить лампу, зачистить контакты
Мигают все габариты	Проблемы с реле, нестабильное напряжение	Проверить генератор, заменить реле
Тусклое свечение	Окисление проводки, низкое напряжение АКБ	Диагностика цепи, зарядка аккумулятора

Важно: При замене перегоревших ламп используйте только изделия, соответствующие спецификации производителя (тип цоколя, мощность). Установка неподходящих аналогов может привести к расплавлению патрона или короткому замыканию.

Ошибки при установке, приводящие к короткому замыканию

Короткое замыкание (КЗ) в цепи габаритных огней – серьезная неисправность, чреватая перегоранием предохранителей, повреждением проводки, выходом из строя самих фонарей или даже возгоранием. Возникает оно при непосредственном контакте проводников под напряжением ("плюса") с "массой" автомобиля (кузовом, шасси) или другим проводником, по которому течет ток в обратном направлении.

Основные причины КЗ связаны с нарушениями технологии монтажа и небрежностью при работе с проводкой. Часто ошибки проявляются не сразу, а спустя время, например, из-за вибрации или попадания влаги.

Распространенные ошибки монтажа

Ненадежная изоляция соединений:
- Недостаточно заизолированные скрутки проводов, особенно в местах подключения к фонарю или реле.
- Применение некачественной изоленты, которая со временем отклеивается или теряет свойства.
- Неправильное использование термоусадки (недостаточный нагрев, неполная усадка).
- Оголенные участки провода после обжима клемм или коннекторов, соприкасающиеся с металлом кузова.
Неправильная прокладка проводов:
- Проводка перетирается об острые металлические кромки кузова, багажника или крышки капота.
- Провода зажаты между подвижными частями (например, петлями багажника/двери) или деталями интерьера при сборке.
- Использование проводов с поврежденной изоляцией изначально.
Ошибки при креплении фонаря и сверлении:
- Монтажные винты или саморезы, используемые для крепления корпуса фонаря, слишком длинные и протыкают проводку внутри фонаря или проложенную рядом.
- Проводка проходит прямо под точкой сверления нового отверстия для крепления фонаря.
- Отсутствие защиты краев отверстий в кузове (пластиковые втулки, герметик), что приводит к перетиранию изоляции.
Неправильное подключение к "массе":
- Плохой контакт "массового" провода фонаря с кузовом (окрашенная поверхность, ржавчина, слабо затянутый болт). Ток ищет альтернативный путь через другие элементы, что может вызвать КЗ.
- Подключение "плюсового" провода фонаря не к штатному разъему или реле, а напрямую к кузову ("массе") – грубейшая ошибка, приводящая к мгновенному КЗ.
Некорректное использование клемм и коннекторов:
- Применение неподходящих или некачественных клемм, которые не обеспечивают надежный обжим и могут замкнуть соседние контакты.
- Оставшиеся внутри разъема обломки металлических клемм или проводов после неаккуратного извлечения старых контактов.
- Замыкание контактов внутри разъема фонаря из-за его деформации или попадания влаги с грязью.

Ошибка	Потенциальное Последствие (КЗ)
Перетертая изоляция провода о кромку	"Плюс" замыкает на кузов ("массу")
Длинный саморез в проводе внутри фонаря	"Плюс" замыкает на корпус фонаря (который соединен с "массой")
Оголенная скрутка касается металла	Прямое замыкание цепи на "массу"
Вода в разъеме с окислами	Замыкание между контактами разъема ("+" на "-")
Плохая "масса" фонаря	Ток идет через другие цепи (например, трос ручника, трос газа), вызывая КЗ или коррозию

Крайне важно тщательно изолировать все соединения, защищать провода от перетирания и влаги, использовать провода правильного сечения и качества, надежно крепить "массу", а также всегда проверять цепь на КЗ до подачи напряжения, например, с помощью мультиметра в режиме прозвонки или измерения сопротивления между "+" проводом и "массой". Установка предохранителя правильного номинала как можно ближе к источнику питания – обязательное условие безопасности, ограничивающее последствия возможного КЗ.

Советы по долговременному обслуживанию контактов и корпуса

Регулярно осматривайте корпус габаритного фонаря на предмет трещин, сколов или помутнений пластика. Даже мелкие повреждения ускоряют износ внутренних элементов из-за проникновения влаги и грязи. Обращайте особое внимание на стыки между корпусом и рассеивателем, а также места крепления к кузову.

Проверяйте герметичность уплотнителей и состояние монтажных прокладок. Убедитесь, что крепежные винты/болты затянуты с рекомендованным моментом – перетяжка деформирует корпус, а слабая затяжка вызывает вибрации и нарушает герметизацию. При замене ламп всегда очищайте посадочное гнездо от окислов.

Ключевые меры для сохранения работоспособности

Очистка контактов: Дважды в год обрабатывайте токоведущие контакты специальным составом (аэрозоль или гель) для предотвращения окисления. Используйте только средства для электрооборудования авто.
Защита разъемов: Наносите диэлектрическую смазку на колодки подключения перед их соединением. Это создает барьер против влаги и электрокоррозии.
Контроль влажности: При мойке двигателя или проезде глубоких луж проверяйте отсутствие конденсата внутри фары. Постоянное запотевание указывает на разгерметизацию.

Проблема	Действие	Периодичность
Окисление контактов	Чистка мелкой наждачной бумагой (P600+) + обработка контактным очистителем	При обнаружении потемнения/налета
Загрязнение корпуса	Мойка мыльным раствором без абразивов + обработка полиролью для пластика	Каждые 2 месяца (зимой – после обработки дорог реагентами)

Проводите тестирование электрики: При каждом ТО замеряйте мультиметром напряжение на клеммах фонаря при включенных габаритах. Падение ниже 11.8В указывает на проблемы в цепи.
Меняйте уплотнители превентивно: Даже при отсутствии протечек заменяйте резиновые уплотнители разъемов и корпуса каждые 4-5 лет из-за потери эластичности.

Список источников

При подготовке материалов использовались проверенные технические источники, обеспечивающие достоверность информации по установке, подключению и правилам эксплуатации автомобильных габаритных фонарей. Акцент делался на соответствие действующим стандартам безопасности и рекомендациям производителей.

Основу составили специализированные документы, руководства и отраслевые издания, посвященные автомобильной светотехнике и электрооборудованию. Это гарантирует практическую применимость приведенных инструкций и предупреждает о распространенных ошибках.

Ключевые материалы

Официальные руководства по эксплуатации различных марок автомобилей (разделы по электрооборудованию и кузовному ремонту)
Техническая документация производителей габаритных фонарей (Schwarzwald, Hella, Philips, Osram) - схемы подключения, спецификации
ГОСТ Р 41.48-2004 "Единообразные предписания, касающиеся сертификации транспортных средств в отношении установки устройств освещения и световой сигнализации"
Правила ЕЭК ООН № 48 - требования к световым приборам транспортных средств
Учебные пособия по автомобильной электротехнике (разделы по монтажу дополнительного оборудования)
Профессиональные авторемонтные manuals (издательства Haynes, Chilton) - процедуры демонтажа/монтажа элементов кузова
Методические рекомендации автосервисов по диагностике цепей освещения
Специализированные автомобильные журналы ("За рулем", "Авторевю") - тесты и обзоры оборудования
Инструкции СТО по работе с электропроводкой и герметизацией соединений
