Неисправности генератора ВАЗ-2115 - ремонт и устранение
Статья обновлена: 18.08.2025
Генератор – критически важный узел электрооборудования ВАЗ-2115. Он обеспечивает питание всех систем автомобиля при работающем двигателе и восполняет заряд аккумулятора.
Выход генератора из строя парализует машину. Понимание типичных неисправностей, их симптомов и методов ремонта позволяет оперативно восстановить работоспособность и избежать дорогостоящего ремонта.
Проверка напряжения на клеммах аккумулятора
Подключите цифровой мультиметр к клеммам аккумулятора: красный щуп к положительной клемме (+), черный – к отрицательной (-). Убедитесь в надежности контакта щупов с поверхностью выводов.
Запустите двигатель и дайте ему выйти на рабочий режим (около 2000-2500 об/мин). Включите дальний свет фар и мощные потребители (печку, обогрев заднего стекла) для создания нагрузки на генератор.
Оценка показаний мультиметра
Нормальные значения напряжения в системе:
- На холостом ходу без нагрузки: 13.5–14.3 В
- Под максимальной нагрузкой: не ниже 13.0 В

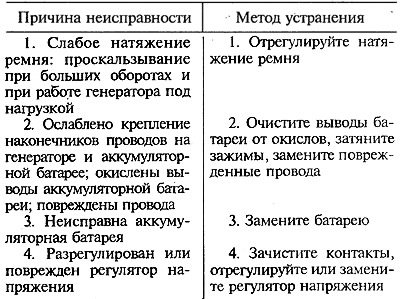

Типичные отклонения и их причины:
| Показания (В) | Возможная неисправность |
|---|---|
| Менее 12.7 | Неисправность генератора: износ щеток, пробой диодов, обрыв обмотки |
| Выше 14.8 | Сбой регулятора напряжения, замыкание в цепи |
| Колебания 11–15 | Проскальзывание ремня генератора, окисление клемм |
Важно: Перед проверкой убедитесь в отсутствии коррозии на клеммах и надежности крепления клеммных колодок генератора. При низком напряжении выполните дополнительную диагностику:
- Проверьте натяжение и целостность ремня привода генератора
- Протестируйте регулятор напряжения мультиметром
- Прозвоните диодный мост на предмет пробоя
Диагностика уровня зарядки мультиметром
Проверка уровня зарядки мультиметром – ключевой этап диагностики неисправностей генератора ВАЗ-2115. Этот метод позволяет объективно оценить, выдает ли генератор достаточное напряжение для питания бортовой сети и заряда аккумуляторной батареи (АКБ). Правильно проведенные замеры дают четкое понимание: проблема в самом генераторе, регуляторе напряжения или других элементах цепи.
Для проведения диагностики необходим цифровой мультиметр, способный измерять постоянное напряжение (DCV) в диапазоне 0-20 Вольт. Убедитесь, что аккумуляторная батарея заряжена (напряжение на клеммах АКБ при выключенном двигателе должно быть не менее 12.5 В). Проверьте надежность контактов на клеммах АКБ и массового провода на двигателе/кузове, так как плохой контакт искажает результаты.
Порядок измерения напряжения
- Установите мультиметр в режим измерения постоянного напряжения (DCV) в диапазоне 20 В.
- При выключенном двигателе подсоедините красный щуп мультиметра к положительной клемме (+) АКБ, а черный щуп – к отрицательной клемме (-) АКБ или надежной точке "массы" на кузове/двигателе.
- Зафиксируйте показания напряжения. Это напряжение покоя АКБ. Норма: 12.5 - 12.7 В.
- Запустите двигатель и дайте ему поработать на холостых оборотах (800-900 об/мин).
- Снова считайте показания мультиметра на клеммах АКБ. Это напряжение зарядки на холостом ходу.
- Повысьте обороты двигателя примерно до 2000-3000 об/мин (можно кратковременно).
- Снова считайте показания мультиметра. Это напряжение зарядки под нагрузкой.
Анализ результатов: Сравните полученные значения с нормативными, приведенными в таблице. Отклонения указывают на конкретные проблемы.
| Режим работы | Нормальное напряжение (В) | Возможная неисправность при отклонении |
|---|---|---|
| Двигатель выключен (АКБ) | 12.5 - 12.7 | Разряжена АКБ, плохой контакт |
| Холостой ход (~900 об/мин) | 13.6 - 14.3 | Слабый заряд, неисправность генератора или РН |
| 2000-3000 об/мин | 13.9 - 14.5 | Перезаряд, неисправность РН |
Критические отклонения и их значение:
- Напряжение ниже 13.0 В на оборотах: Генератор не обеспечивает заряд. Причины: неисправный генератор (износ щеток, коллектора, диодного моста, обмоток), плохой контакт или обрыв в цепи возбуждения/выхода, неисправный регулятор напряжения (РН).
- Напряжение выше 14.8 В на оборотах: Опасный перезаряд АКБ. Основная причина – неисправный регулятор напряжения (РН), не ограничивающий выходное напряжение. Требует немедленного устранения во избежание выкипания электролита и выхода из строя АКБ и бортовой электроники.
- Напряжение "проседает" при включении нагрузки (фары, печка): Генератор не справляется с нагрузкой. Причины: слабое натяжение/износ ремня генератора, неисправность диодного моста или обмоток статора, износ щеток.
Важно! Измеряйте напряжение непосредственно на клеммах АКБ. Проверка на других точках может дать неточный результат из-за падения напряжения на проводах или контактах. Если напряжение на АКБ в норме, но на приборной панели горит лампа зарядки или АКБ разряжается, проверяйте цепь сигнала лампы и целостность проводов от генератора к АКБ. Измерения проводите при температуре АКБ близкой к +20°C, так как напряжение зависит от температуры.
Визуальный осмотр приводного ремня
Визуальная проверка состояния приводного ремня генератора – обязательный этап диагностики, выполняемый при любом подозрении на неисправность. Осмотр проводится при выключенном двигателе и холодном агрегате для предотвращения травм и точной оценки состояния резиновых поверхностей.
Тщательно исследуйте всю длину ремня с обеих сторон, вращая коленчатый вал за храповик ключом или монтировкой (при вывешенном ведущем колесе на 5 передаче). Обращайте особое внимание на зоны контакта со шкивами и участки между ними, используя при необходимости фонарь для лучшего освещения рабочего пространства.
Ключевые дефекты и их идентификация
- Трещины и расслоения: Поперечные микротрещины ("бахрома") на ребрах или торцах, расслоение слоев резины, глубокие продольные разрывы.
- Истирание и глянец: Сильное истончение рабочей поверхности, появление зеркального блеска ("зализанные" участки), неравномерный износ по ширине.
- Механические повреждения: Надрывы, отсутствующие фрагменты зубцов (для поликлиновых ремней), следы масляного или топливного загрязнения, разлохмаченные края.
- Деформация и следы пробуксовки: Провисание ремня при нажатии (более 10-15 мм на самом длинном участке), наличие черного резинового порошка вокруг шкивов.
Обнаружение любого из перечисленных дефектов требует немедленной замены ремня. Эксплуатация поврежденного ремня приводит к проскальзыванию, снижению эффективности генератора (падение напряжения), обрыву и внезапной потере заряда АКБ. При замене используйте ремень, соответствующий спецификациям ВАЗ-2115, и контролируйте правильность его посадки в ручьях шкивов.
Регулировка натяжения ремня генератора
Правильное натяжение ремня критически влияет на работу генератора ВАЗ-2115. Слабое натяжение вызывает проскальзывание, что приводит к недостаточному заряду аккумулятора и перегреву ремня. Чрезмерное натяжение провоцирует ускоренный износ подшипников генератора и коленвала, увеличивая шумность работы.
Проверку натяжения выполняют каждые 15 000 км пробега или при появлении признаков неисправности: свист при запуске двигателя, мигание фар на холостых оборотах, запах горелой резины. Для регулировки потребуются ключи на 10, 13 и 17 мм, монтировка или монтажная лопатка.
Пошаговая инструкция
- Ослабьте гайку верхнего крепления генератора ключом на 13 мм
- Открутите нижнюю гайку крепления к кронштейну ключом на 17 мм (не снимайте полностью)
- Установите монтировку между корпусом генератора и блоком двигателя
- Аккуратно надавите на генератор, смещая его от двигателя для увеличения натяжения
- Зафиксируйте положение, затяните нижнюю гайку крепления
- Окончательно затяните верхнюю регулировочную гайку
- Проверьте степень натяжения ремня
Контроль натяжения выполняют нажатием пальцем в середине самого длинного участка ремня (между генератором и коленвалом). При усилии 10 кгс (≈98 Н) допустимый прогиб составляет 10-15 мм. Если ремень прогибается сильнее – требуется подтяжка, если меньше – ослабление.
| Состояние ремня | Признаки | Последствия |
|---|---|---|
| Слабое натяжение | Свист на влажном воздухе, тусклый свет фар | Разряд АКБ, оплавление ремня |
| Чрезмерное натяжение | Визг на высоких оборотах, гул подшипников | Разрушение подшипников, обрыв ремня |
- После регулировки запустите двигатель, проверьте отсутствие свиста при резком увеличении оборотов
- Контролируйте напряжение на клеммах АКБ: 13.6–14.2 В на работающем моторе
- Заменяйте ремень при наличии трещин, расслоений или после 60 000 км пробега
Замена изношенного приводного ремня
Приводной ремень генератора подвергается постоянным нагрузкам и со временем изнашивается. Трещины, расслоения, глянцевая поверхность или свист при работе двигателя – явные признаки необходимости замены. Игнорирование этих симптомов может привести к обрыву ремня и разряду аккумулятора.
Перед началом работ подготовьте новый ремень с маркировкой 6РК1215 (или аналог), ключи на 17 и 13, монтировку для натяжения. Убедитесь, что новый ремень соответствует старому по длине и количеству ручьев. Замену выполняйте на остывшем двигателе при снятой клемме "минус" с АКБ.
Последовательность замены
- Ослабьте гайку крепления генератора сверху ключом на 13.
- Ключом на 17 проверните нижнюю регулировочную гайку против часовой стрелки, ослабив натяжение ремня.
- Снимите старый ремень со шкивов коленвала, генератора и насоса ГУР/кондиционера (при наличии).
- Установите новый ремень на шкивы, соблюдая правильную посадку в ручьях.
- Монтировкой аккуратно отожмите корпус генератора от двигателя для натяжения.
- Зафиксируйте положение генератора, затянув верхнюю гайку ключом на 13.
- Проверьте натяжение: при усилии 10 кгс прогиб ремня между шкивами должен составлять 10-15 мм.
- Затяните нижнюю регулировочную гайку ключом на 17.
Контроль качества: После запуска двигателя убедитесь в отсутствии свиста и биения ремня. Проверьте зарядку аккумулятора на холостых оборотах и под нагрузкой (включив фары и печку). При правильной установке ремень работает бесшумно, без проскальзывания.
Проверка состояния контактов на генераторе
Качество соединений напрямую влияет на стабильность работы генератора и зарядку АКБ. Окисление, коррозия или ослабление контактов приводят к падению напряжения, перезаряду/недозаряду батареи и преждевременному выходу компонентов из строя.
Проверка требует визуального осмотра и тестирования электрических параметров. Все работы выполняются при отключенной клемме "минус" аккумулятора для предотвращения короткого замыкания.
Этапы диагностики и устранения неисправностей
Клемма "B+" на выходе генератора:
- Снимите пластиковую защитную крышку с клеммы.
- Проверьте отсутствие следов оплавления, глубокой коррозии или трещин на проводе и наконечнике.
- Зачистите контакты мелкозернистой наждачной бумагой при обнаружении окисления.
- Затяните гайку крепления с моментом 8–10 Н·м (проверьте отсутствие люфта).
Контактная группа разъёма регулятора напряжения:
- Отсоедините колодку с проводами от генератора.
- Осмотрите штекеры на предмет загрязнений, зелёного окисла или деформации.
- Протестируйте фиксацию контактов в колодке – они не должны свободно двигаться.
- Обработайте штыри и гнёзда контактной смазкой после очистки спиртом.
Проверка "массы" генератора:
| Контрольная точка | Нормальное сопротивление | Действия при отклонении |
| Корпус генератора – минус АКБ | ≤ 0.5 Ом | Зачистить точки крепления генератора к двигателю |
| Корпус генератора – кузов авто | ≤ 0.5 Ом | Восстановить/добавить массовый провод |
Важно: После всех манипуляций проверьте напряжение на клемме "B+" при работающем двигателе (2500 об/мин): значения должны быть в диапазоне 13.5–14.5 В. Убедитесь в отсутствии искрения или нагрева контактов под нагрузкой.
Очистка окисленных клемм и разъемов
Окисление контактов проявляется белым или зеленоватым налетом на клеммах аккумулятора, колодках генератора и массе кузова, вызывая рост переходного сопротивления. Это нарушает зарядку АКБ, провоцирует просадку напряжения, нестабильную работу фар и электронных блоков.
Основные причины – попадание электролита, дорожных реагентов, влаги и грязи на металлические поверхности. Регулярная очистка критична для поддержания надежного контакта в цепи генератора и предотвращения преждевременного выхода из строя электрооборудования.
Необходимые инструменты и материалы:
- Наждачная бумага (зернистость 400-600) или специальная щетка по металлу
- Ветошь без ворса
- Технический вазелин, литол или антикоррозийная смазка для клемм
- Раствор для очистки (10% пищевая сода + вода, WD-40 или спирт)
- Ключ на 10 для отсоединения клемм АКБ
Порядок действий:
- Отсоедините минусовую клемму АКБ, затем плюсовую для исключения КЗ.
- Обработайте окисленные участки раствором соды/очистителем. Дождитесь прекращения реакции (шипения).
- Зачистите контакты до блеска наждачкой или щеткой, удаляя все следы коррозии.
- Протрите поверхности сухой ветошью, обезжирьте спиртом.
- Нанесите тонкий слой антикоррозийной смазки на клеммы и штыри разъемов.
- Подключите клеммы в обратной последовательности (сначала плюс, потом минус).
Контрольные точки генератора ВАЗ-2115:
| Элемент | Расположение |
| Колодка генератора | На задней стенке генератора (3-контактный разъем) |
| Масса на кузове | Под аккумулятором, возле лонжерона |
| Масса двигателя | Между блоком цилиндров и коробкой передач |
Важно: После очистки проверьте напряжение на АКБ при работающем двигателе (норма: 13.8–14.5 В). Если показатели ниже – диагностируйте генератор, регулятор напряжения или цепь заряда.
Тестирование работоспособности щеточного узла
Проверка начинается с визуального осмотра щеток после демонтажа генератора и снятия щеткодержателя. Необходимо оценить длину выступающей части щеток – минимально допустимый размер составляет 5 мм. При меньшем значении или наличии сколов, трещин, глубоких выработок на рабочей поверхности узел подлежит замене.
Обязательно проверяется свободное перемещение щеток в направляющих пазах держателя. Затрудненный ход свидетельствует о загрязнении или деформации. Одновременно осматриваются контактные площадки на роторе (кольца) – отсутствие овальности, глубоких рисок или подгораний критично для стабильной работы.
Измерение электрических параметров
Для комплексной диагностики выполните замеры мультиметром:
- Сопротивление изоляции: между каждой щеткой и корпусом держателя должно быть >10 кОм
- Напряжение на кольцах: при работающем двигателе (ХХ) значение в пределах 13.6-14.2 В
- Падение напряжения: на щеточном узле под нагрузкой не должно превышать 0.5 В
| Параметр | Норма | Отклонение |
|---|---|---|
| Длина щетки | >5 мм | Замена узла |
| Сопротивление изоляции | >10 кОм | Чистка/замена |
| Ход щетки | Плавный без заеданий | Очистка пазов |
При выявлении несоответствий выполните:
- Очистку контактных колец спиртом и мелкой наждачной бумагой (зернистость P600+)
- Продувку щеткодержателя сжатым воздухом для удаления графитовой пыли
- Замену узла при износе щеток или повреждении пружин
Важно: после установки нового щеточного узла проверьте напряжение генератора под нагрузкой (фары, печка) – стабильность в диапазоне 13.2-14.5 В подтверждает устранение неисправности.
Замена изношенных графитовых щеток
Износ графитовых щеток генератора ВАЗ-2115 проявляется нестабильным зарядом аккумулятора, миганием лампы контроля заряда на приборной панели и характерным искрением. При критическом стирании (менее 5 мм длины) щетки перестают передавать ток на ротор, что приводит к полной потере генерацией напряжения.
Для замены потребуются новые щетки в сборе с держателем (регулятор напряжения со щеточным узлом), ключи на 8 и 10, отвертка с плоским жалом и чистая ветошь. Работу выполняют при отключенном аккумуляторе для предотвращения короткого замыкания.
Порядок замены
- Снимите защитную резиновую крышку генератора.
- Отключите разъем регулятора напряжения, отжав фиксатор.
- Выкрутите два винта крепления регулятора (ключом на 8).
- Извлеките старый щеточный узел, аккуратно поддев отверткой.
- Очистите посадочное место от графитовой пыли ветошью.
- Установите новый регулятор со щетками, закрепите винтами.
- Подключите разъем и наденьте защитную крышку.
Контрольные параметры после установки:
| Длина новых щеток | 12-13 мм |
| Выступ щеток из держателя | 7-8 мм |
| Свободный ход в пазах | 0.1-0.3 мм |
Проверьте напряжение на клеммах АКБ при 2000 об/мин: должно составлять 13.8–14.5 В. Убедитесь в отсутствии искрения и посторонних шумов при работе генератора.
Проверка диодного моста на пробой
Диодный мост преобразует переменный ток статора в постоянный для бортовой сети. Пробой диодов вызывает утечку тока, разряд аккумулятора на стоянке и нестабильную работу генератора.
Проверку выполняют мультиметром в режиме прозвонки диодов после снятия моста с генератора. Обязательно отсоедините клемму аккумулятора перед демонтажем.
Методика проверки
Используйте алгоритм:
- Переведите мультиметр в режим проверки диодов (значок ►|–)
- Красный щуп приложите к центральной пластине моста («плюс»), черный – к выводу диода
- Зафиксируйте показания
- Поменяйте щупы местами
| Состояние диода | Прямое подключение | Обратное подключение |
|---|---|---|
| Исправный | 0.4–0.7 В | «OL» (обрыв) |
| Пробитый | 0.00–0.01 В | 0.00–0.01 В |
| С утечкой | 0.4–0.7 В | 0.1–0.3 В |
Критерии неисправности:
- Нулевое сопротивление в обоих направлениях
- Показания ниже 0.3 В при обратном подключении
- Отсутствие звукового сигнала прозвонки в обратном направлении
Проверьте все три положительных диода, затем повторите процедуру для отрицательных, прикладывая черный щуп к корпусу моста. Диоды с пробоем или утечкой требуют замены моста в сборе.
Замена неисправного выпрямительного блока
Перед заменой выпрямительного блока генератора ВАЗ-2115 убедитесь в его неисправности: характерными признаками являются постоянное свечение индикатора заряда АКБ на приборной панели, низкое напряжение в бортовой сети (менее 13.5 В) при работающем двигателе, или запах горелой изоляции. Обязательно проверьте целостность диодов мультиметром в режиме "прозвонки" – исправные пропускают ток только в одном направлении.
Отсоедините минусовую клемму аккумулятора для предотвращения короткого замыкания. Снимите генератор с автомобиля согласно инструкции производителя: ослабьте натяжной болт крепления, снимите приводной ремень, открутите крепёжные болты и отключите колодку проводов с разъёмом.
Порядок замены
- Разберите генератор: открутите три длинных стягивающих болта на задней крышке корпуса, аккуратно разделите половинки корпуса.
- Демонтируйте старый блок: отпаяйте медные выводы обмотки статора от контактов диодного моста (запомните расположение!), открутите винты крепления блока к корпусу.
- Подготовьте новый блок: очистите посадочное место от загрязнений, сравните геометрию и расположение диодов со старым – блоки должны быть идентичны.
- Установите новый блок: закрепите его винтами, припаяйте выводы статора в строгом соответствии с исходной схемой (ошибка вызовет короткое замыкание!).
- Соберите генератор: совместите половинки корпуса, затяните стяжные болты крест-накрест с умеренным усилием.
Перед установкой на автомобиль проверьте генератор: подключите лампу 12В между клеммой "B+" и массой, вращайте шкив рукой – исправный блок вызовет свечение лампы. Установите генератор на двигатель, натяните ремень с прогибом 10-15 мм при усилии 10 кгс, подключите аккумулятор.
| Критичные ошибки | Последствия |
| Перепутаны провода статора | Повреждение нового блока, отсутствие заряда |
| Попадание припоя на корпус | Короткое замыкание диодов |
| Слабый контакт выводов | Перегрев и разрушение пайки |
Диагностика обрывов в обмотке статора
Обрыв в обмотке статора приводит к полной потере генерацией одной из фаз. Визуально это может проявляться характерным запахом горелой изоляции, локальным потемнением проводов или механическим повреждением обмотки. На работающем генераторе симптомами служат нестабильное напряжение бортовой сети, сильный вой при нагрузке и падение силы тока.
Перед диагностикой генератор демонтируется и разбирается для доступа к статору. Требуется визуальный осмотр обмоток и проверка электрических параметров мультиметром. Особое внимание уделяется местам соединения выводов катушек с контактными кольцами.
Методы выявления обрыва
Визуальный контроль:
- Проверьте целостность проводов по всей длине катушек
- Осмотрите зоны пайки выводов на отсутствие трещин
- Ищите следы перегрева (почернение лака, оплавление меди)
Прозвонка мультиметром:
- Переведите тестер в режим измерения сопротивления (200 Ом)
- Последовательно проверьте цепь между выводами:
- Установите щупы на выводы A-B, B-C, C-A
- Исправная обмотка: сопротивление 0.2-0.3 Ом во всех парах
- Обрыв: бесконечное сопротивление (OL) в поврежденной паре
- Проверьте изоляцию:
- Приложите один щуп к любому выводу, второй - к корпусу статора
- Корректное показание: бесконечное сопротивление
Проверка под напряжением (на снятом генераторе):
| Действие | Исправный статор | При обрыве |
| Подать 12В от АКБ на щетки | Равномерное намагничивание | Отсутствие магнитного поля в поврежденной катушке |
| Вращать ротор вручную | Появление ЭДС на всех выводах | Отсутствие напряжения на поврежденной фазе |
Важно: При обнаружении обрыва статор подлежит замене. Попытки ремонта пайкой не обеспечивают долговечности из-за вибраций и перегрева.
Проверка межвиткового замыкания ротора
Межвитковое замыкание в обмотке возбуждения ротора снижает выходное напряжение генератора и вызывает его перегрев. Для диагностики потребуется мультиметр в режиме омметра и контрольная лампа (12В).
Отсоедините генератор от бортовой сети. Снимите щеточный узел для доступа к контактным кольцам ротора. Визуально осмотрите кольца: глубокие выгорания, борозды или эллипсность указывают на необходимость проточки или замены ротора.
Методы проверки
Измерение сопротивления обмотки:
- Установите мультиметр на диапазон 1–200 Ом
- Приложите щупы к контактным кольцам ротора
- Нормальное сопротивление: 2.3–5.1 Ом (ВАЗ-2115)
- Отклонения:
- ∞ (бесконечность) – обрыв обмотки
- 0–1.5 Ом – межвитковое замыкание
Проверка на "пробой" массы:
- Подключите один щуп мультиметра к любому контактному кольцу
- Второй щуп прижмите к стальному валу ротора
- Корректный результат: ∞ (сопротивление вне диапазона)
- Любое конечное значение – замыкание обмотки на корпус
Испытание контрольной лампой (под напряжением!):
| 1. Подайте "+" от АКБ на одно контактное кольцо | 2. Подсоедините "-" АКБ к валу ротора |
| 3. Подключите лампу между вторым кольцом и "-" АКБ | 4. Лампа должна гореть вполнакала |
Яркое свечение – признак межвиткового КЗ. Отсутствие свечения – обрыв цепи.
При подтверждении замыкания или обрыва ротор подлежит замене. Попытки ремонта обмотки нерентабельны и ненадежны. Убедитесь в отсутствии замыкания перед установкой нового узла!
Тестирование обмотки возбуждения мультиметром
Для проверки обмотки возбуждения генератора ВАЗ-2115 потребуется мультиметр в режиме измерения сопротивления (Ом). Предварительно отсоедините провод от клеммы "Ш" генератора и снимите регулятор напряжения для доступа к контактным кольцам.
Щупы мультиметра подключите к контактным кольцам ротора. Убедитесь в плотном прилегании щупов к металлической поверхности колец без следов загрязнений или окисления. Измерьте сопротивление, сравнив результат с нормированными значениями.
Анализ результатов измерения
- Нормальное сопротивление: 2,3–5,1 Ом (для исправной обмотки)
- Обрыв цепи: мультиметр показывает "∞" (бесконечность)
- Короткое замыкание: показания ниже 2,3 Ом
- Межвитковое замыкание: значения в пределах 5,1–10 Ом
| Показание прибора (Ом) | Диагностируемая неисправность | Решение |
|---|---|---|
| 2,3–5,1 | Обмотка исправна | Проверить другие компоненты |
| ∞ | Обрыв обмотки | Замена ротора в сборе |
| <2,3 | Короткое замыкание | Замена ротора |
| 5,1–10 | Межвитковое замыкание | Замена ротора |
Важно: При отклонениях от нормы ротор демонтируется для детальной проверки. Замеры повторите 2-3 раза, перемещая щупы по кольцам – неравномерные значения укажут на локальные повреждения лаковой изоляции проводов.
Замена неисправного подшипника генератора
Износ подшипника генератора проявляется характерным гулом или свистом при работе двигателя, особенно на высоких оборотах. Несвоевременная замена приводит к заклиниванию ротора, обрыву ремня ГРМ и повреждению обмоток статора.
Перед разборкой генератора снимите клемму "минус" с АКБ и ослабьте натяжение приводного ремня. Демонтируйте генератор с двигателя, предварительно отсоединив колодку проводов и силовой кабель.
Порядок замены подшипников
- Разборка корпуса: Открутите стяжные болты, снимите заднюю и переднюю крышки генератора.
- Демонтаж ротора: Извлеките ротор из статора, предварительно отметив положение шайб регулировки зазора.
- Выпрессовка старых подшипников:
- Передний подшипник (со стороны шкива) снимайте съёмником с оправкой через вал ротора.
- Задний подшипник выбивайте легкими ударами молотка через деревянную проставку.
- Установка новых подшипников:
- Прогрейте новые подшипники до 80-90°C для облегчения посадки.
- Запрессуйте их до упора с помощью трубки подходящего диаметра.
- Сборка и установка: Соберите генератор в обратной последовательности, смажьте подшипники термостойкой смазкой (Litol-24). Проверьте свободное вращение ротора до монтажа на двигатель.
Критические ошибки при замене
| Ошибка | Последствие |
|---|---|
| Установка подшипника ударным методом | Деформация сепаратора, сокращение ресурса |
| Перетяжка стяжных болтов | Перекос корпуса, заклинивание ротора |
| Игнорирование смазки | Перегрев, повторный износ через 500-1000 км |
После установки генератора обязательно проверьте натяжение ремня (прогиб 10-15 мм при усилии 10 кгс) и напряжение на клеммах АКБ на холостых (13.8-14.5В). При появлении вибрации или шума немедленно заглушите двигатель.
Устранение гула и свиста при работе генератора ВАЗ-2115
Гул или свист при работе генератора чаще всего указывает на проблемы с подшипниками или ремнем привода. Посторонние звуки проявляются при увеличении оборотов двигателя и требуют немедленной диагностики для предотвращения полного выхода узла из строя.
Основные источники шума – изношенные подшипники генератора, ослабленный или поврежденный ремень, а также попадание грязи в шкив. Неисправности усугубляются при высоких нагрузках (включенный свет, печка), когда усиливается трение или проскальзывание ремня.
Диагностика и способы устранения
Проверка и замена приводного ремня:
- Осмотрите ремень на трещины, расслоения, масляные пятна. Замените при дефектах.
- Проверьте натяжение: при нажатии с усилием 10 кгс прогиб должен составлять 10-15 мм. Отрегулируйте натяжной болт.
Диагностика подшипников генератора:
- Снимите ремень, вручную прокрутите шкив генератора. Люфт, хруст или тугое вращение – признаки износа.
- Проверьте целостность защитных колпачков подшипников. Наличие грязи требует очистки или замены.
- Замените передний или задний подшипник (в сборе с ротором при сильном износе). Используйте термостойкую смазку при установке.
Дополнительные меры:
| Проблема | Решение |
| Деформация шкива | Замена шкива, проверка соосности с коленвалом |
| Загрязнение контактов "массы" | Очистка клемм генератора и точек крепления к кузову |
| Износ щеток/коллектора | Замена щеточного узла, шлифовка коллектора |
Важно: После ремонта запустите двигатель, проверьте отсутствие шумов на всех режимах работы. Контролируйте напряжение в бортовой сети (13.8–14.5 В). При сохранении гула – демонтируйте генератор для углубленной диагностики.
Проверка регулятора напряжения мультиметром
Перед проверкой снимите регулятор напряжения с генератора, отсоединив колодку проводов и выкрутив крепёжные винты. Очистите контакты от загрязнений и убедитесь в отсутствии механических повреждений на корпусе, щётках и разъёмах.
Установите мультиметр в режим измерения сопротивления (Ω) или прозвонки диодов. Проверьте длину щёток: если она менее 5 мм, регулятор подлежит замене независимо от результатов электронной диагностики.
Порядок проверки контактов
Для трёхконтактного регулятора (обозначения: «Б» – батарея, «В» – вывод, «Ш» – щётки):
- Подключите красный щуп к выводу «Б», чёрный к «Ш»: мультиметр должен показать сопротивление 500-700 Ом.
- Поменяйте щупы местами («чёрный» на «Б», «красный» на «Ш»): значение должно стремиться к бесконечности.
- Подключите красный щуп к «В», чёрный к «Ш»: исправный регулятор покажет «обрыв».
- Проверьте контакт «массы»: приложите щупы к металлическому креплению и разъёму «Ш» – сопротивление должно быть близко к нулю.
| Режим проверки | Красный щуп | Чёрный щуп | Исправный регулятор |
|---|---|---|---|
| Прямое подключение | Б | Ш | 500-700 Ом |
| Обратное подключение | Ш | Б | Обрыв (∞) |
| Проверка вывода | В | Ш | Обрыв (∞) |
Примечание: для двухконтактных регуляторов исключите проверку вывода «В». Если показания отличаются от нормы, замените регулятор. После установки нового компонента запустите двигатель и измерьте напряжение на клеммах АКБ: на холостом ходу оно должно составлять 13.2-14.0 В, при 3000 об/мин – не выше 14.7 В.
Снятие и установка реле-регулятора
Отсоедините минусовую клемму от аккумуляторной батареи для предотвращения короткого замыкания. Обеспечьте доступ к генератору, сняв при необходимости защитные кожухи двигателя или элементы воздуховода.
Найдите реле-регулятор на задней крышке генератора. Он закреплен двумя винтами под крестовую отвертку и соединен с бортовой сетью через пластиковый разъем с проводами.
Процедура демонтажа
- Аккуратно отсоедините колодку проводов, нажав на фиксатор разъема.
- Выкрутите оба крепежных винта, удерживающих регулятор на генераторе.
- Извлеките реле-регулятор в сборе со щеточным узлом, слегка покачивая деталь из стороны в сторону.
- Проверьте длину щеток: критический износ – менее 5 мм. При замене регулятора щетки меняются в комплекте.
Монтаж нового реле-регулятора
- Очистите посадочное место на генераторе от грязи металлической щеткой.
- Установите новый регулятор, совместив монтажные отверстия с крепежными точками на генераторе.
- Затяните винты с усилием 3-5 Н·м, избегая перекоса корпуса.
- До упора подключите разъем проводки, убедившись в срабатывании фиксатора.
- Подсоедините аккумулятор и проверьте напряжение на клеммах при 2000-2500 об/мин: норма – 13.5-14.5 В.
| Ошибка | Последствие |
|---|---|
| Неполное соединение разъема | Отсутствие зарядки АКБ, мигание лампы на панели |
| Перетяжка крепежных винтов | Деформация корпуса регулятора |
Калибровка выходного напряжения генератора
Проверка и регулировка выходного напряжения генератора ВАЗ-2115 выполняется при несоответствии норме (13.5–14.5 В). Для процедуры потребуется мультиметр, контрольная лампа и набор инструментов (ключи, отвертки). Предварительно убедитесь в исправности аккумулятора, отсутствии окислов на клеммах и целостности ремня генератора.
Запустите двигатель, прогрейте до рабочей температуры (85–90°C). Включите дальний свет фар и печку на максимальную мощность для создания нагрузки. Подключите мультиметр к клеммам аккумулятора в режиме измерения постоянного напряжения (диапазон 0–20 В).
Порядок регулировки
- Зафиксируйте показания мультиметра на холостых оборотах (~800–900 об/мин). Норма: 13.5–14.1 В.
- Повысьте обороты до 2500–3000 об/мин. Норма: 13.9–14.5 В.
- При отклонениях откройте капот и найдите реле-регулятор (на задней крышке генератора).
- Ослабьте крепежную гайку щеточного узла.
- Поворачивайте регулировочный винт реле-регулятора:
- Поворот по часовой стрелке – повышение напряжения
- Поворот против часовой стрелки – понижение напряжения
- Контролируйте показания мультиметра после каждого изменения положения винта.
- Зафиксируйте гайку щеточного узла после достижения нормы.
| Типичные ошибки | Решение |
|---|---|
| Напряжение не меняется при регулировке | Замените реле-регулятор |
| Колебания напряжения ±0.5 В | Проверьте диодный мост и статор |
| Напряжение ниже 13 В | Диагностируйте обрыв в обмотках |
После калибровки проверьте стабильность показателей при плавном изменении оборотов. Если регулировка не устранила проблему, требуется диагностика компонентов: замер сопротивления ротора (3.5–4.5 Ом), тест диодов моста (падение 0.4–0.6 В), проверка износа щеток (допуск ≥5 мм).
Поиск короткого замыкания в цепи генератора ВАЗ-2115
Короткое замыкание в цепи генератора проявляется перегоранием предохранителей, характерным запахом горелой изоляции или искрением в местах повреждения проводки. Наиболее критичными последствиями являются выход из строя регулятора напряжения, обмоток статора или диодного моста, а также риск возгорания автомобиля.
Для локализации проблемы потребуется мультиметр в режиме прозвонки цепи, контрольная лампа 12В и схема электропроводки автомобиля. Перед началом работ обязательно отсоедините минусовую клемму аккумулятора.
Алгоритм поиска замыкания
- Визуальный осмотр: Проверьте состояние проводов в моторном отсеке, особое внимание уделите участкам возле кронштейнов и в местах перегибов.
- Проверка потребителей:
- Отсоедините разъем генератора
- Последовательно отключайте устройства, подключенные к цепи (магнитолу, дополнительные габариты)
- Диагностика мультиметром:
- Подключите один щуп к "массе"
- Вторым щупом касайтесь точек цепи при снятых предохранителях
- Показание "0 Ом" укажет на замкнутый участок
- Метод исключения: Отсоединяйте жгуты проводов поочередно, контролируя сопротивление на клеммах предохранителей.
| Симптом | Возможная причина | Проверяемый элемент |
|---|---|---|
| Искрение при подключении АКБ | КЗ в силовой цепи | Провод "B+" генератора |
| Перегорание предохранителя F16 | Замыкание обмотки | Диодный мост, статор |
| Дым из-под панели | Повреждение изоляции | Жгут проводки к выключателю зажигания |
Важно! При обнаружении оплавленной изоляции замените весь поврежденный участок провода, обычная изолента не обеспечит надежной защиты. Для восстановления соединений используйте термостойкие гильзы с обжимом.
После устранения замыкания перед запуском двигателя проверьте сопротивление цепи между клеммой "B+" генератора и массой – значение должно превышать 20 кОм. При первом включении контролируйте отсутствие нагрева в ремонтируемой зоне в течение 5-7 минут.
Замена предохранителя генератора
Предохранитель цепи генератора защищает систему от перегрузок и коротких замыканий. Его перегорание приводит к прекращению зарядки аккумулятора, о чём сигнализирует контрольная лампа на приборной панели. Эксплуатация автомобиля с неисправным предохранителем быстро разряжает АКБ.
В ВАЗ-2115 предохранитель генератора расположен в основном монтажном блоке (салонный блок предохранителей) слева под панелью приборов. Для данной модели обычно используется предохранитель F16 номиналом 20 А (в блоках нового образца). Точное расположение уточняйте по схеме на крышке блока или руководстве по эксплуатации.
Порядок замены
- Подготовка: Заглушите двигатель, выключите все потребители энергии и снимите клемму «–» с аккумулятора.
- Доступ к блоку: Откройте крышку монтажного блока, отжав фиксаторы по бокам.
- Поиск предохранителя: Найдите предохранитель F16 (ориентируйтесь на схему под крышкой).
- Извлечение: Используйте специальный пластиковый пинцет из гнезда в блоке. Аккуратно вытащите предохранитель строго вертикально.
- Проверка: Убедитесь в обрыве токопроводящей нити внутри корпуса или наличии оплавлений.
- Установка: Вставьте новый предохранитель на 20 А (номинал должен строго соответствовать!). Убедитесь в плотной посадке в гнёздах.
- Завершение: Закройте крышку блока, подключите клемму АКБ.
Контроль после замены: Запустите двигатель. Убедитесь, что контрольная лампа гаснет, а напряжение на клеммах АКБ при 2000 об/мин составляет 13.6–14.2 В. Если предохранитель снова перегорает – ищите КЗ в цепи (проводка, генератор, регулятор напряжения).
Ремонт или замена контактных колец
Контактные кольца генератора ВАЗ-2115 подвержены износу и загрязнению, что проявляется в нестабильной зарядке АКБ, мерцании лампы контроля заряда или искрении при визуальном осмотре щеточного узла. Нарушение электрического контакта между кольцами и щетками приводит к падению выходного напряжения генератора и требует немедленного вмешательства.
Диагностика состояния колец проводится после снятия генератора и разборки задней крышки. Критичными дефектами считаются глубокие борозды (глубиной свыше 0,5 мм), эллипсность, сколы или подгоревшие дорожки на рабочей поверхности. При незначительных повреждениях допустима механическая обработка колец, но при сильном износе требуется их замена.
Процедура восстановления контактных колец
Шлифовка колец без демонтажа:
- Зафиксируйте ротор в токарном станке или дрели с упором
- Обработайте поверхности мелкозернистой наждачной бумагой (P400-600)
- Очистите канавки между кольцами от графитовой пыли
- Протрите кольца ветошью, смоченной в бензине
Замена колец при критичном износе:
- Демонтируйте старые кольца, отпаяв выводы обмотки возбуждения
- Подберите новые кольца с идентичными параметрами (Ø 32.5 мм, латунь)
- Установите кольца на вал с соблюдением изоляционных прокладок
- Припаяйте выводы обмотки, избегая перегрева изоляции
Критерии выбора решения:
| Ремонт (шлифовка) | Замена |
| Глубина рисок ≤ 0.3 мм | Глубина рисок > 0.5 мм |
| Отсутствие биения ротора | Механические повреждения колец |
| Равномерный цвет поверхности | Локальные оплавления |
После ремонта или замены обязательно проверьте биение вала (допуск – не более 0.08 мм), установите новые щетки и произведите контрольную проверку генератора на стенде. Уделите внимание очистке контактных групп от остатков абразива – микрочастицы наждака ускоряют износ щеток.
Чистка внутренностей от угольной пыли
Угольная пыль образуется в результате естественного износа графитовых щёток генератора и оседает на токосъёмных кольцах, контактах регулятора напряжения и других внутренних компонентах. Скопление пыли ухудшает электрический контакт, вызывает искрение и перегрев, что в перспективе приводит к выходу из строя обмоток или диодного моста.
Для очистки демонтируйте генератор с автомобиля и снимите заднюю пластиковую крышку, открутив крепёжные болты. Извлеките регулятор напряжения, аккуратно отсоединив его разъём. Используйте мягкую кисть с натуральным ворсом или баллончик со сжатым воздухом для удаления пыли с поверхностей статора, ротора и корпуса.
Ключевые этапы чистки
Особое внимание уделите:
- Токосъёмным кольцам ротора – протрите их безворсовой тканью, смоченной в бензине или спирте
- Контактам регулятора напряжения – зачистите мелкой наждачной бумагой (№600-800)
- Пазам статора – продуйте сжатым воздухом под углом 45°
Избегайте применения металлических щёток и абразивов на электронных компонентах. После чистки визуально проверьте отсутствие остатков пыли в посадочных гнёздах щёток и вентиляционных отверстиях корпуса. Соберите генератор в обратной последовательности, установите на автомобиль и проверьте работоспособность системы зарядки.
Проверка массы генератора на кузов
Ненадежный контакт массы генератора с кузовом автомобиля – распространенная причина недозаряда АКБ и некорректной работы электрооборудования. Окисление точек крепления, коррозия или ослабление крепежа создают высокое переходное сопротивление, препятствующее прохождению тока.
Для диагностики этой проблемы потребуется мультиметр в режиме измерения постоянного напряжения (DCV) и контрольная лампа. Проверку следует проводить на прогретом двигателе при включенных мощных потребителях (дальний свет, обогрев заднего стекла, печка на максимум), чтобы создать нагрузку на генератор.
Порядок проверки
- Подготовка: Заглушите двигатель, откройте капот.
- Контрольное измерение: Включите мультиметр в режим DCV (20V). Подсоедините красный щуп к клемме «+» аккумулятора, черный щуп к клемме «-» аккумулятора. Запустите двигатель, включите потребители. Зафиксируйте напряжение (норма: 13.5-14.7V).
- Проверка "массы" генератора: Не снимая красный щуп с «+» АКБ, перенесите черный щуп на корпус генератора (чистое, неокрашенное место).
- Анализ результата:
- Если напряжение такое же, как в п.2 (или разница ≤ 0.2V) – контакт массы генератора с кузовом хороший.
- Если напряжение значительно ниже (разница > 0.5V) – плохой контакт массы.
- Дополнительная проверка лампой: Снимите штатный массовой провод с корпуса генератора. Одним концом контрольной лампы (12V, 21W) коснитесь клеммы «-» АКБ, другим концом – точки крепления массового провода на генераторе. Лампа должна гореть ярко. Тусклый свет или его отсутствие подтверждает плохую массу.
Устранение неисправности
Обнаружив плохой контакт, выполните следующие действия:
- Отсоедините массовой провод от генератора и от кузова (обычно крепится к брызговику крыла или к блоку цилиндров).
- Зачистите контакты на проводе, точке крепления на генераторе и точке крепления на кузове до чистого металла (используйте щетку по металлу, наждачную бумагу). Удалите грязь, ржавчину, окислы.
- Зачистите поверхности под крепеж на кузове и генераторе.
- Обработайте контакты токопроводящей смазкой (например, медной пастой).
- Надежно закрепите провод сначала на кузове, затем на генераторе. Убедитесь в плотном прилегании клемм.
- Повторите проверку мультиметром по методике выше. Падение напряжения должно быть в норме (≤ 0.2V).
Важно! Штатный массовой провод генератора должен быть целым, без повреждений изоляции и переломов жил. При сильной коррозии или обрыве жил провод необходимо заменить на новый аналогичного сечения.
Затяжка крепежных болтов генератора
Правильная затяжка крепежных болтов генератора на ВАЗ-2115 является критически важной процедурой для обеспечения надежной работы системы зарядки и привода вспомогательных агрегатов. Недостаточный или избыточный момент затяжки приводит к серьезным неисправностям, таким как проскальзывание ремня, перезаряд или недозаряд аккумулятора, повышенный износ подшипников генератора и даже поломка кронштейнов двигателя.
Для выполнения работы потребуется стандартный набор инструментов, включая ключи или головки под размеры болтов (обычно 13мм, 17мм, 19мм), и главное – динамометрический ключ для точного контроля прикладываемого усилия. Соблюдение рекомендованного производителем момента затяжки обязательно.
Процедура и ключевые моменты
Генератор на ВАЗ-2115 крепится двумя основными болтами:
| Элемент крепления | Функция | Момент затяжки, Н·м (кгс·м) |
|---|---|---|
| Верхний болт (регулировочная планка) | Фиксация генератора в заданном положении после натяжения ремня. Обеспечивает возможность регулировки натяжения. | 50 - 60 (5,1 - 6,1) |
| Нижний болт (опорный кронштейн) | Основное крепление генератора к блоку цилиндров двигателя. Воспринимает основную нагрузку от крутящего момента генератора. | 50 - 60 (5,1 - 6,1) |
Последовательность действий при затяжке:
- Ослабьте натяжение ремня генератора, открутив гайку крепления генератора к верхней регулировочной планке.
- Проверьте состояние болтов и гаек, резьбовых отверстий в кронштейнах двигателя и самого генератора. Убедитесь в отсутствии повреждений резьбы, срывов, коррозии. При необходимости замените крепеж.
- Затяните нижний болт крепления генератора к кронштейну на блоке двигателя с моментом 50-60 Н·м. Это базовое крепление. Контролируйте, чтобы генератор был правильно установлен на посадочные места нижней опоры.
- Отрегулируйте натяжение ремня привода генератора (и насоса ГУР/кондиционера, если установлены) до требуемого значения (прогиб 10-15 мм при усилии 10 кгс на середину ветви между шкивами).
- Затяните гайку крепления генератора к верхней регулировочной планке с моментом 50-60 Н·м. Убедитесь, что при затяжке этой гайки положение генератора (а значит, и натяжение ремня) не изменилось. При необходимости слегка подкорректируйте натяжение после предварительной затяжки гайки, а затем окончательно затяните ее с заданным моментом.
Критически важно:
- Никогда не используйте для затяжки болтов генератора пневмоинструмент (гайковерт) без последующего контроля динамометрическим ключом. Срыв резьбы или поломка кронштейна - частый результат.
- Не затягивайте болты "на глаз". Недостаточный момент приведет к самоотворачиванию болтов из-за вибраций, перекосу и поломке генератора. Избыточный момент вызовет деформацию или разрушение кронштейнов, срыв резьбы.
- После пробега 100-200 км рекомендуется проверить момент затяжки болтов, особенно верхней гайки, так как новый ремень может немного вытянуться.
Строгое соблюдение регламента затяжки крепежа генератора исключает целый ряд потенциальных проблем и гарантирует долговременную и стабильную работу системы электрооборудования автомобиля.
Диагностика утечек тока после отключения
Утечка тока в бортовой сети после полного отключения потребителей – критическая неисправность, приводящая к разряду АКБ. Нормальное значение утечки для ВАЗ-2115 не должно превышать 50-70 мА. Превышение этого показателя требует немедленной диагностики для выявления паразитного потребления энергии.
Проверка выполняется мультиметром в режиме измерения тока (10А). Ключевые этапы: отключение зажигания, выемка ключа из замка, закрытие дверей и ожидание 10 минут для перехода электронных модулей в "спящий" режим. Только после этого подключают измеритель в разрыв цепи между минусовой клеммой АКБ и массой автомобиля.
Порядок поиска утечки
- Измерьте общий ток утечки мультиметром.
- Если значение превышает норму, поочерёдно вынимайте предохранители из монтажного блока, наблюдая за показаниями прибора.
- При падении тока до нормы после извлечения конкретного предохранителя – цепь под этим предохранителем содержит проблемный потребитель.
Распространённые источники утечки:
- Неисправные реле (стартера, печки, фар)
- Залипание кнопки багажника или проводки в гофре двери
- Короткое замыкание в проводке после неквалифицированного подключения магнитолы или сигнализации
- Окисление контактов генератора или стартера
- Нештатные потребители (дополнительные лампы, вентиляторы)
Дополнительные проверки: Отсоедините клемму "В+" генератора – если ток утечки снизился, проблема в диодном мосте или статоре. Проверьте целостность изоляции проводов в зоне трения о кузовные элементы.
| Симптом | Вероятная причина |
|---|---|
| Утечка пропадает после вынимания предохранителя F3 (10A) | Неисправность генератора, замка зажигания или проводки приборной панели |
| Ток снижается при отключении реле печки | Залипание контактов реле или неисправность моторчика отопителя |
| Показания нормализуются после снятия клеммы с датчика заднего хода | Короткое замыкание в цепи фонарей заднего хода |
Важно: При проверке никогда не замыкайте клеммы АКБ накоротко! Все манипуляции с проводкой выполняются только при отсоединённой минусовой клемме аккумулятора.
Определение критического износа коллектора
Критический износ коллектора генератора ВАЗ-2115 диагностируется при визуальном осмотре и замере геометрических параметров. Основной признак – глубокие выработки (канавки) на ламелях, превышающие допустимую глубину 0,5 мм. Одновременно наблюдается неравномерный износ пластин, приводящий к биению поверхности.
Дополнительным индикатором служит цвет ламелей: перегрев коллектора проявляется потемнением (синими или фиолетовыми пятнами) из-за локального перегрева в точках плохого контакта щеток. Измерение диаметра коллектора микрометром должно показать отклонение от номинала (⌀ 32 мм) не более чем на 0,1 мм.
Методы оценки состояния
- Замер глубины канавок щупом или нутромером. Критичным считается значение >0,5 мм.
- Контроль межламельного расстояния – расширение прорезей свыше 0,8 мм нарушает изоляцию.
- Проверка биения индикаторной стойкой: допустимый максимум – 0,03 мм.
| Параметр | Норма | Критическое значение |
|---|---|---|
| Глубина выработки ламелей | ≤ 0,2 мм | > 0,5 мм |
| Диаметр коллектора | 32,0 ±0,05 мм | ≤ 31,8 мм |
| Биение поверхности | ≤ 0,03 мм | > 0,05 мм |
Последствия игнорирования износа: резкое падение мощности генератора, нестабильное напряжение в бортовой сети, искрение щеток, ускоренная эрозия контактных поверхностей. При критических повреждениях коллектор не подлежит восстановлению – требуется замена щеточного узла или всего генератора.
Проверка тепловых характеристик под нагрузкой
Для оценки корректной работы генератора под реальной нагрузкой измеряют выходное напряжение и силу тока при прогретом двигателе (85–90°C) с включенными энергопотребляющими устройствами. Последовательно активируют фары (дальний свет), обогрев заднего стекла, вентилятор печки на максимальную скорость, аудиосистему и другие штатные потребители.
Подключите мультиметр к клеммам аккумулятора, установите режим измерения постоянного напряжения. Запустите двигатель, доведите обороты до 2500–3000 об/мин и включите все перечисленные потребители. Зафиксируйте показания напряжения: стабильные 13.2–14.7 В подтверждают нормальную работу регулятора напряжения под нагрузкой.
Диагностика параметров
Параметры для контроля в условиях максимальной нагрузки:
| Параметр | Нормальное значение |
| Напряжение на АКБ | 13.2–14.7 В |
| Сила тока отдачи | Не менее 70% от номинала генератора |
| Падение напряжения | Менее 0.5 В при пиковой нагрузке |
Критические отклонения:
- Падение напряжения ниже 12.8 В – признак износа щеток, неисправного регулятора или пробоя диодов
- Скачки напряжения свидетельствуют о нарушении контакта в цепи или межвитковом замыкании
- Отсутствие роста силы тока при увеличении нагрузки указывает на неработоспособность одной из фаз статора
Дополнительная проверка: Измерьте падение напряжения на силовом проводе (массовый и плюсовой) – расхождение более 0.3 В между клеммой генератора и АКБ требует очистки контактов или замены проводов.
Полная замена генератора при нецелесообразности ремонта
Решение о замене генератора принимается при критических повреждениях, делающих восстановление экономически невыгодным или технически невозможным. К таким случаям относятся разрушение корпуса, необратимое замыкание обмоток статора, поломка вала ротора или сильная выработка посадочных мест под подшипники. Эксплуатация автомобиля с неисправным генератором приводит к разрядке аккумулятора и полной остановке электросистемы.
Для замены потребуется новый или контрактный генератор модели 9402.3701 либо совместимый аналог, набор ключей (на 10, 13, 17 мм), монтажная лопатка для натяжения ремня, а также защитные перчатки. Обязательно отсоедините минусовую клемму аккумулятора перед началом работ для предотвращения короткого замыкания.
Последовательность работ по замене
- Ослабьте натяжение приводного ремня, открутив гайку крепления генератора к натяжной планке ключом на 17 мм.
- Сдвиньте генератор к двигателю и снимите ремень со шкивов.
- Отсоедините электрические разъемы:
- Колодку с проводами (нажав на фиксатор)
- Питающий кабель от клеммы «B+» (ключом на 10 мм)
- Полностью выкрутите гайки крепления:
- Нижнего кронштейна (ключом на 17 мм)
- Верхней регулировочной планки (ключом на 13 мм)
- Извлеките генератор из подкапотного пространства, аккуратно наклонив его в сторону радиатора.
Установку нового агрегата выполняйте в обратном порядке. Особое внимание уделите корректному натяжению ремня – прогиб должен составлять 10-15 мм при усилии 10 кгс. После подключения аккумулятора проверьте работоспособность системы: при запущенном двигателе напряжение на клеммах АКБ должно находиться в диапазоне 13.8–14.5 В.
| Параметр | Нормальное значение | Признак неисправности |
|---|---|---|
| Напряжение "холостого хода" | 13.6–14.0 В | Менее 12.8 В или более 15 В |
| Напряжение под нагрузкой | 13.8–14.5 В | Просадка ниже 13 В |
| Свист ремня | Отсутствует | Появление на высоких оборотах |
Список источников
При подготовке материалов использовались специализированные технические руководства и отраслевые издания, посвященные электрооборудованию автомобилей ВАЗ. Основное внимание уделялось официальной документации и практическим рекомендациям автоэлектриков.
Ниже представлены ключевые источники информации по диагностике и ремонту генераторной установки модели ВАЗ-2115. Все материалы содержат детальные схемы, параметры испытаний и методики поиска неисправностей.
- Руководство по ремонту ВАЗ-2114, 2115 (издательство "ЗАРУЛЕМ") - глава "Электрооборудование"
- ГОСТ Р 52230-2004 "Электрооборудование автотранспортных средств. Общие технические требования"
- Технический бюллетень АВТОВАЗ №ТБ-Э1402 "Типовые неисправности генераторов 94.3701"
- Учебное пособие "Автомобильная электроника" (В.А. Пестриков, раздел "Генераторные установки")
- Материалы сервисного мануала BOSCH "Диагностика систем зарядки" (2019)
- Журнал "Автоэлектрик" №7(2022): статья "Анализ отказов генераторов LADA Samara"
- Отчеты испытательной лаборатории НИЦИАМТ "Ресурсные испытания генераторов 94.3701" (протокол №2115-ГЭ-2020)
