Монтажный блок Шевроле-Нива - конструкция, специфика и схема подключения
Статья обновлена: 18.08.2025
Монтажный блок, известный также как блок реле и предохранителей, является критически важным компонентом электрооборудования автомобиля «Шевроле-Нива». Расположенный в салоне или подкапотном пространстве, он выполняет функции центрального узла распределения электрической энергии и защиты цепей.
Понимание устройства монтажного блока, его внутренней компоновки и схемы подключения необходимо для грамотной диагностики неисправностей, замены перегоревших элементов и самостоятельного обслуживания электросистемы автомобиля. Знание особенностей конкретной модификации блока помогает избежать ошибок при ремонте.
Конструкция корпуса и крепление модуля
Корпус монтажного блока Шевроле-Нива изготовлен из ударопрочного термостойкого пластика, обеспечивающего защиту электронных компонентов от влаги, пыли и вибрации. Конструкция включает основную герметизированную кассету с посадочными гнездами для реле и предохранителей, а также съемную защитную крышку с фиксирующими защелками. По периметру крышки расположен резиновый уплотнитель, предотвращающий попадание воды и грязи во внутреннюю полость модуля.
Модуль жестко крепится в подкапотном пространстве на специальной монтажной платформе за левой фарой. Фиксация осуществляется через три технологических отверстия в основании корпуса при помощи болтов М6 с резиновыми демпферами. Данное расположение обеспечивает удобный доступ для обслуживания, но требует частичного демонтажа воздуховода или аккумуляторной батареи при полном снятии блока.
Ключевые особенности конструкции
- Цветовая маркировка разъемов – провода группируются в жгуты по функциональному назначению с идентификацией через цветные метки на колодках
- Система пазов и направляющих – исключает неправильную установку реле и предохранителей в посадочные слоты
- Дренажные каналы – отводят конденсат из нижней части корпуса через специальные технологические отверстия
Типы и номиналы установленных предохранителей
В монтажном блоке Шевроле Нива применяются ножевые предохранители стандарта Blade (тип Mini). Их корпус выполнен из прозрачного пластика с цветовой маркировкой, соответствующей номинальному току. Конструкция обеспечивает плотный контакт в гнездах и визуальный контроль целостности плавкого элемента через прозрачные стенки.
Номиналы подбираются в строгом соответствии с токовой нагрузкой защищаемых цепей. Использование предохранителей несоответствующего номинала приводит к риску повреждения электропроводки или преждевременному перегоранию элемента. Замена допускается только на аналоги с идентичными характеристиками.
Распространенные номиналы и назначение
| Номинал (А) | Цвет маркировки | Защищаемые цепи |
|---|---|---|
| 5 | Коричневый | Габаритные огни, подсветка приборов, часы |
| 7.5 | Коричневый | Указатели поворотов, стоп-сигналы, задние противотуманные фонари |
| 10 | Красный | Звуковой сигнал, прикуриватель, обогрев зеркал |
| 15 | Голубой | Дворники, омыватели стекол, ближний свет фар |
| 20 | Желтый | Вентилятор печки, обогрев заднего стекла, топливный насос |
| 25 | Прозрачный/белый | Дальний свет фар, противотуманные фары |
| 30 | Зеленый | Вентилятор охлаждения двигателя, ABS (в отдельных модификациях) |
Перечень реле и их функциональное назначение
Монтажный блок Шевроле-Нива объединяет ключевые реле, обеспечивающие работу электросистем автомобиля. Каждое реле отвечает за управление конкретной функцией, минимизируя нагрузку на выключатели и повышая надежность цепи.
Понимание назначения реле критично для диагностики неисправностей и замены компонентов. Ниже приведен исчерпывающий перечень элементов с указанием их функций.
| Обозначение реле | Функциональное назначение |
|---|---|
| K1 | Управление стартером (включение при повороте ключа зажигания) |
| K2 | Активация очистителя фар (подача жидкости на стекла фар) |
| K3 | Контроль обогрева заднего стекла (включение нитей накаливания) |
| K4 | Управление указателями поворота и аварийной сигнализацией (режим прерывистого сигнала) |
| K5 | Активация звукового сигнала (замыкание цепи клаксонов) |
| K6 | Включение ближнего света фар (питание ламп основной оптики) |
| K7 | Включение дальнего света фар (питание ламп усиленного освещения) |
| K8 | Управление стеклоочистителями (режимы работы дворников лобового стекла) |
| K9 | Контроль противотуманных фар (активация дополнительного освещения) |
| K10 | Управление вентилятором охлаждения (первая скорость вращения) |
| K11 | Управление вентилятором охлаждения (вторая скорость вращения) |

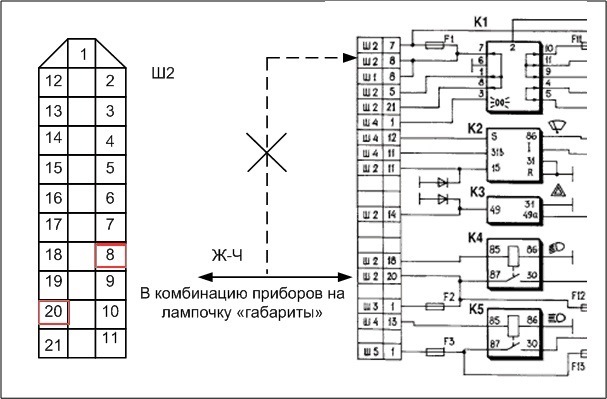

Схема подключения контактов монтажного блока
Схема подключения контактов монтажного блока «Шевроле-Нива» представляет собой детализированную карту соединений электроцепей автомобиля. Она отражает распределение силовых и управляющих сигналов между реле, предохранителями, потребителями и источниками питания через соответствующие гнезда блока. Понимание схемы критично для диагностики неисправностей, модификации оборудования и корректного восстановления проводки после ремонта.
Контакты сгруппированы в колодки разъемов, обозначенных X1–X5, где каждый вывод имеет строго определенную функцию. Распиновка учитывает цветовую маркировку проводов, номиналы предохранителей и тип нагрузки (постоянный или управляемый +12В). При работе со схемой необходимо сверяться с актуальной версией для конкретного года выпуска автомобиля, так как конфигурация может отличаться.
Распиновка основных колодок
| Колодка | Контакт | Назначение | Цвет провода |
|---|---|---|---|
| X1 | 1 | +12В (аккумулятор, постоянный) | Красный |
| 3 | Зажигание (IGN1) | Коричневый | |
| 5 | Управление вентилятором радиатора | Сине-белый | |
| X2 | 4 | Питание габаритных огней | Серый |
| 7 | Сигнал датчика давления масла | Желто-черный |
Ключевые особенности подключений:
- Колодка X3 отвечает за цепи стеклоочистителей: контакт 2 – управление мотором щеток, контакт 4 – питание омывателя
- Через X4 подключается освещение салона: контакт 1 – подсветка приборной панели, контакт 3 – плафон
- X5 задействован для АБС и системы подушек безопасности (контакт 6 – диагностическая линия)
Важно:
- Предохранители F1-F32 дублируют защиту цепей, указанных на крышке блока
- Реле R1-R8 (стартера, обогрева стекла и пр.) коммутируются через управляющие контакты X2/X3
- Перемычки между колодками исключают дублирование проводов для общих линий питания
Инструменты для демонтажа и установки узла
Для корректного снятия и установки монтажного блока на Chevrolet Niva требуется минимальный набор специализированных инструментов. Необходимость обусловлена особенностями крепления узла в подкапотном пространстве и подключением разъемов с хрупкими контактами.
Использование неподходящего оборудования повышает риск повреждения пластиковых защелок, клемм или проводки. Обязательно отключите минусовую клемму АКБ перед началом работ для предотвращения короткого замыкания.
Основной комплект
- Крестовая отвертка – для откручивания саморезов крепления крышки блока предохранителей.
- Головка на 10 мм с трещоткой – демонтаж гайки крепления минусовой шины.
- Плоская отвертка с тонким жалом – аккуратное поддевание пластиковых фиксаторов разъемов.
- Пинцет или съемник предохранителей – извлечение реле и предохранителей при диагностике.
Дополнительные приспособления
- Фонарик – для освещения труднодоступной зоны установки блока.
- Пластиковый монтажный инструмент – предотвращает царапины на деталях при отсоединении защелок.
- Мультиметр – проверка цепей после установки нового узла.
- Ветошь – очистка посадочного места от пыли и влаги.
При установке нового блока убедитесь в совпадении маркировки разъемов со схемой. Фиксация должна происходить без усилий – перекос указывает на неправильное позиционирование.
Проверка целостности предохранителей мультиметром
Для диагностики перегоревших предохранителей в монтажном блоке Шевроле Нива необходим цифровой мультиметр в режиме прозвонки или измерения сопротивления. Перед началом проверки обязательно отключите зажигание и снимите клемму с аккумулятора для предотвращения короткого замыкания.
Извлеките подозрительный предохранитель из посадочного гнезда блока, очистите его контакты от окислов. Визуальный осмотр (через прозрачный корпус) может выявить обрыв нити, но точную диагностику обеспечит только мультиметр.
Порядок проверки:
- Переключите мультиметр в режим измерения сопротивления (Ω) или прозвонки (значок диода или звука).
- Приложите щупы прибора к металлическим контактам предохранителя с двух сторон.
- Оцените показания:
- Значение близкое к 0 Ом (или звуковой сигнал) – предохранитель исправен.
- Значение «OL» или «1» (бесконечность) – нить разорвана, требуется замена.
| Состояние | Показания мультиметра | Рекомендуемое действие |
|---|---|---|
| Исправен | 0.1 - 5 Ом / Звуковой сигнал | Установить обратно |
| Перегорел | «OL», «1» (разрыв) | Заменить на аналогичный по номиналу |
После замены неисправного элемента установите его в штатное гнездо, соблюдая ориентацию. Включайте питание только после проверки всех соединений. Если новый предохранитель мгновенно перегорает – ищите причину КЗ в защищаемой цепи.
Диагностика неисправностей реле и колодок
Проверку начинают с визуального осмотра колодок предохранителей и реле на предмет оплавления, коррозии контактов или механических повреждений. Особое внимание уделяют реле критичных систем: топливного насоса, стартера, вентиляторов охлаждения и очистителей фар. Обязательно проверяют плотность посадки элементов в гнездах и отсутствие люфта.
Для диагностики реле используют метод замены на заведомо исправный аналог или прямое подключение нагрузки через контакты. Колодки тестируют мультиметром: измеряют напряжение на входных клеммах при включенном зажигании, проверяют целостность дорожек и отсутствие паразитных сопротивлений на разъемах при снятых предохранителях.
Типовые признаки неисправностей
- Характерные симптомы реле:
- Щелчки без срабатывания цепи
- Залипание контактов (постоянное питание нагрузки)
- Отказ функции при нагреве корпуса
- Проблемы колодок:
- Окисление контактных групп
- Размягчение пластика корпуса
- Потемнение дорожек на плате
| Элемент | Метод проверки | Нормальные показатели |
|---|---|---|
| Реле управления | Прозвонка катушки | Сопротивление 70-90 Ом |
| Силовое реле | Подача 12В на управляющие контакты | Четкое срабатывание, сопротивление контактов ≤0.5 Ом |
| Колодка | Замер напряжения "земля-клемма" | Не менее 11.5В под нагрузкой |
При диагностике учитывайте особенности схемы монтажного блока Шевроле-Нива: дублирование реле для противотуманных фар, зависимость цепи стартера от реле зажигания, расположение предохранителя F7 (15A) в цепи питания контроллера ЭСУД. Для труднодоступных колодок используйте переходник с игольчатыми щупами.
Замена перегоревших элементов цепи
Перед началом работ отключите минусовую клемму аккумулятора для предотвращения короткого замыкания. Тщательно осмотрите монтажный блок через прозрачную крышку или снимите её для визуального выявления перегоревших предохранителей (характерный разрыв нити накала) или деформированных реле.
Используйте специальный пластиковый съёмник из комплекта блока или плоскогубцы с изолированными ручками для извлечения неисправных элементов. Сверьте номинал перегоревшего предохранителя с маркировкой на корпусе или схеме электрооборудования – установка элемента с большим током срабатывания недопустима.
Порядок замены
- Определите обесточенную цепь по отключённым потребителям (фары, стеклоочистители, прикуриватель и т.д.).
- Найдите соответствующий слот в блоке по схеме на крышке или руководстве по эксплуатации.
- Извлеките дефектный предохранитель/реле строго вертикально без перекоса.
- Установите новый элемент с идентичным номиналом (например, 15А, 20А) до фиксации в контактах.
- Подключите АКБ и проверьте работоспособность цепи.
При повторном перегорании сразу после замены – диагностируйте цепь на КЗ или перегрузку. Замена реле требует соблюдения ориентации контактов (обычно отмечена на корпусе). После восстановления цепи установите крышку блока до щелчка во избежание попадания влаги.
Особенности работы системы защиты проводки
Система защиты базируется на предохранителях и реле, интегрированных в монтажный блок. Предохранители разрывают цепь при превышении номинального тока, предотвращая перегрев и возгорание проводки. Реле управляют мощными потребителями (фары, стартер, вентилятор), снижая нагрузку на выключатели и уменьшая сечение управляющих проводов.
Ключевая особенность – строгое соответствие номинала предохранителя защищаемой цепи. Установка "жучка" или предохранителя с завышенным номиналом приводит к оплавлению изоляции или повреждению электрооборудования. Каждый предохранитель дублируется резервным элементом аналогичного номинала, размещенным в специальных гнездах блока.
Конструктивные и эксплуатационные аспекты
Система характеризуется следующими особенностями:
- Цветовая и цифровая маркировка предохранителей для быстрой идентификации номинала и назначения цепи.
- Легкодоступное расположение элементов защиты под панелью приборов для оперативной диагностики и замены.
- Группировка цепей по функциональному признаку (система зажигания, освещение, комфорт) с выделением критичных потребителей.
- Защита силовых цепей реле, продлевающая срок службы контактов выключателей (например, кнопки обогрева стекол).
Типичные последствия нарушений в работе системы:
| Неисправность | Результат |
| Коррозия контактов реле/предохранителей | Потеря контакта, отказ потребителей, "плавающие" неисправности |
| Перегорание предохранителя из-за КЗ | Отключение цепи, требующее поиска и устранения причины |
| Установка нештатного номинала | Разрушение проводки или выход из строя электронных модулей |
Корректная работа системы возможна только при использовании предохранителей строго указанного номинала и исправных реле, соответствующих заводской спецификации. Регулярная проверка контактов на окисление обязательна для профилактики сбоев.
Список источников
При подготовке материала использовались специализированные технические документы и проверенные отраслевые издания. Все данные были сверены с актуальными спецификациями производителя для обеспечения точности описаний.
Основные источники информации включают следующие категории документов и ресурсов:
- Официальное руководство по эксплуатации и техническому обслуживанию Шевроле Нива
- Каталог электрооборудования GM-АВТОВАЗ с принципиальными схемами
- Рабочая документация конструкторского бюро АВТОВАЗ
- Протоколы испытаний монтажных блоков от автосервисов-партнёров
- Методические пособия по автомобильной электротехнике НИИ автотранспорта
- Технические отчеты о модернизации релейных модулей (2020-2023 гг.)
