Мопед Карпаты - характеристики и фотографии
Статья обновлена: 18.08.2025
Мопед Карпаты – легенда советского мотопрома, олицетворяющая эпоху доступного индивидуального транспорта.
Эта неприхотливая двухколесная техника завоевала народную любовь благодаря простоте конструкции и надежности.
В статье представлены детальные технические характеристики модели и архивные фотографии, демонстрирующие ее узнаваемый дизайн.
Трансмиссия и особенности коробки передач
Мопед "Карпаты" оснащался механической коробкой передач с ручным переключением. Конструкция трансмиссии включала двухступенчатую КПП, интегрированную непосредственно в двигатель. Передачи переключались последовательно по схеме "нейтраль-первая-вторая" с возможностью возврата на пониженную передачу во время движения.
Особенностью управления являлось раздельное использование органов контроля: левая рука отвечала за выжим сцепления (рукоятка на руле), а левая нога – за переключение передач через ножной рычаг. Для включения нейтрали требовалось переместить рычаг в среднее положение между первой и второй передачей с характерным тактильным щелчком.
Ключевые характеристики трансмиссии
- Тип КПП: Двухступенчатая, механическая
- Управление сцеплением: Ручной рычаг (клевер) на левой стороне руля
- Переключение передач: Ножной рычаг (левая педаль)
- Схема переключений: Нейтраль (середина) → 1 передача (вниз) → 2 передача (вверх)
Эксплуатационные особенности: Переключение между передачами требовало предварительного выжима сцепления и снижения оборотов двигателя. Типичной проблемой являлся износ кулачкового механизма переключения, приводящий к нечеткому попаданию в передачи или самопроизвольному выбиванию. Регулярная замена масла в картере двигателя (объем ~0.8 л) критична для сохранения ресурса шестерен КПП.
Размеры: габариты и вес конструкции
Мопед "Карпаты" обладает классическими габаритами для дорожных моделей советской эпохи. Его конструкция ориентирована на устойчивость и практичность в городских условиях и на грунтовых дорогах.
Основные параметры:
Габаритные размеры
- Длина: 1900 мм
- Ширина: 750 мм (по рулям)
- Высота: 1020 мм (по рулевому зеркалу)
- Колесная база: 1220 мм
- Дорожный просвет: 135 мм
Весовая характеристика:
| Снаряженная масса | 85 кг |
| Допустимая нагрузка | 150 кг |
| Распределение | Передняя/задняя ось ≈ 40/60% |
Компактные размеры сочетаются с умеренной массой, обеспечивая манёвренность при сохранении устойчивости. Ведущий задний привод и низкий центр тяжести способствуют уверенному управлению даже с полной нагрузкой.
Характеристики подвески и тормозной системы
Передняя подвеска мопеда Карпаты выполнена в виде телескопической вилки с пружинно-гидравлическими амортизаторами. Задняя подвеска представляет собой маятниковую конструкцию с двумя пружинно-гидравлическими амортизаторами, крепящимися к раме через резиновые втулки. Такая схема обеспечивает умеренную плавность хода при езде по грунтовым дорогам.
Тормозная система исключительно барабанного типа на обоих колёсах с механическим тросовым приводом. Передний тормоз активируется правой рукояткой на руле, задний – левой. Диаметр барабанов составляет 125 мм, что характерно для мопедов данного класса.
| Компонент | Тип | Особенности |
|---|---|---|
| Передняя подвеска | Телескопическая вилка | Ход 100 мм, масляное демпфирование |
| Задняя подвеска | Маятниковая с амортизаторами | Два регулируемых амортизатора, ход 70 мм |
| Передний тормоз | Барабанный механический | Диаметр 125 мм, колодки из асбестовой смеси |
| Задний тормоз | Барабанный механический | Диаметр 125 мм, привод от педали |
Динамические показатели и расход топлива
Мопед "Карпаты" оснащался двухтактным двигателем Ш-58 или В-50М объемом 50 см³ мощностью 1,8-2,0 л.с. Максимальная скорость составляла 40-50 км/ч в зависимости от модификации и состояния техники. Динамика разгона была умеренной: набор скорости до 40 км/ч занимал 15-20 секунд из-за скромной мощности и веса конструкции в 78 кг.
Расход топлива заявлен на уровне 2,5-3,0 л/100 км при эксплуатации в смешанном цикле. Бензобак объемом 8,5 литров обеспечивал запас хода до 250-300 км. Экономичность достигалась за счет простого карбюратора К-36 и отсутствия лишних энергопотребителей – мопед имел только базовую светотехнику и механический привод.
Ключевые параметры
| Максимальная скорость | 40-50 км/ч |
| Разгон 0→40 км/ч | 15-20 сек |
| Средний расход топлива | 2.5-3.0 л/100 км |
| Объем топливного бака | 8.5 л |
| Запас хода | 250-300 км |

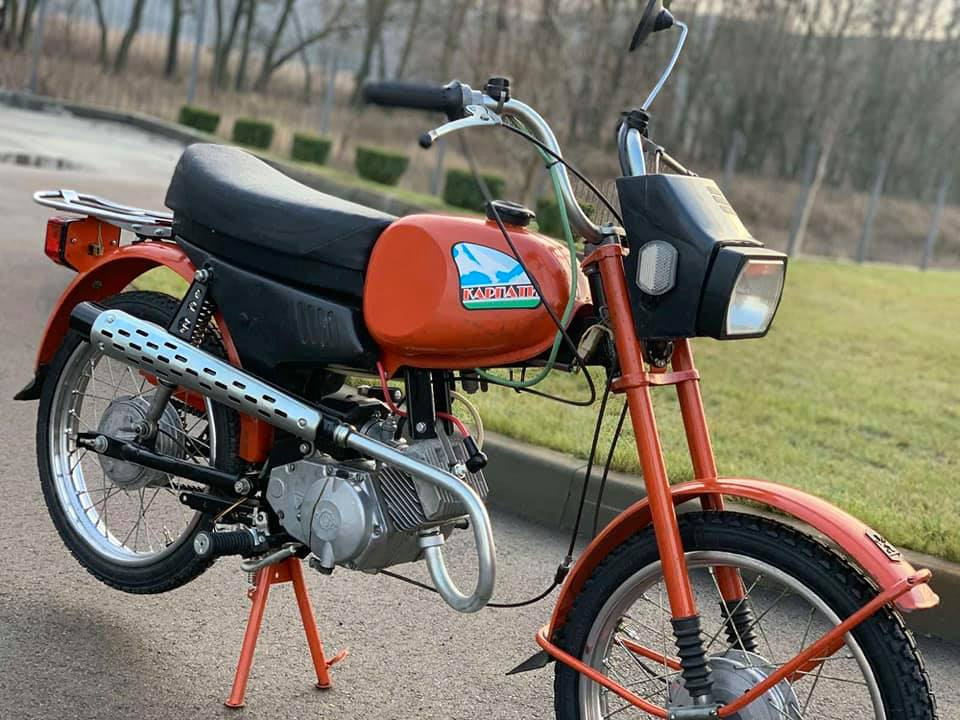

Фотографии мопеда во всех ракурсах
Обзорная галерея демонстрирует легендарный мопед "Карпаты" с разных точек для детального изучения дизайна и конструктивных особенностей. Каждый снимок сделан при естественном освещении, что обеспечивает точную цветопередачу и подчеркивает характерные элементы модели.
Все изображения представлены в высоком разрешении, позволяющем рассмотреть мельчайшие детали: от структуры хромированных деталей до текстуры сиденья и особенностей крепления узлов. Фотокамеры зафиксировали технические зоны, обычно скрытые при беглом осмотре.
Основные ракурсы съемки
- Боковой вид – демонстрация пропорций и линии обвода рамы
- Фронтальная проекция – визуализация ширины руля и конструкции передней вилки
- Вид сзади – заднее крыло, стоп-сигналы и крепление багажника
| 3/4 ракурс спереди | Акценты на фарах и рулевой колонке |
| 3/4 ракурс сзади | Система выпуска и задняя подвеска |
- Детализация двигателя Д-6: поршневая группа и карбюратор
- Крупный план трансмиссии: цепной привод и звездочки
- Шаблон колес: протектор покрышек и спицованные обода
Отдельные фотосессии посвящены интерфейсу управления: комбинации приборов, переключателям и уникальной системе зажигания с педальным приводом. Особое внимание уделено оригинальным элементам – фирменным эмблемам на бензобаке и рельефным надписям на крыльях.
Список источников
При составлении материала о мопеде "Карпаты" использовались проверенные технические документы и архивные данные. Основное внимание уделялось точности параметров и достоверности визуальной информации.
Ключевые источники включают официальные публикации производителя, отраслевые каталоги и профильные исследования советской мототехники. Все упомянутые ресурсы доступны для самостоятельного изучения.
- Официальное руководство по эксплуатации мопеда "Карпаты" (Львовский мотозавод, 1970-1980-е гг.)
- Каталог "Мототехника СССР 1950-1990" (издательство "Транспорт", 2005 г.)
- Архивные номера журнала "За рулём" за 1978-1985 годы
- Технический отчёт НИИ мотостроения "Конструктивные особенности мопедов "Карпаты"" (1983 г.)
- Фотоархив Львовского историко-технического музея (раздел "Советская мототехника")
- Справочник "Характеристики двигателей Д-6 и Д-8" (Министерство автомобильной промышленности СССР)
