Мотоцикл Даймлера - сердце конструкции то же

Статья обновлена: 18.08.2025

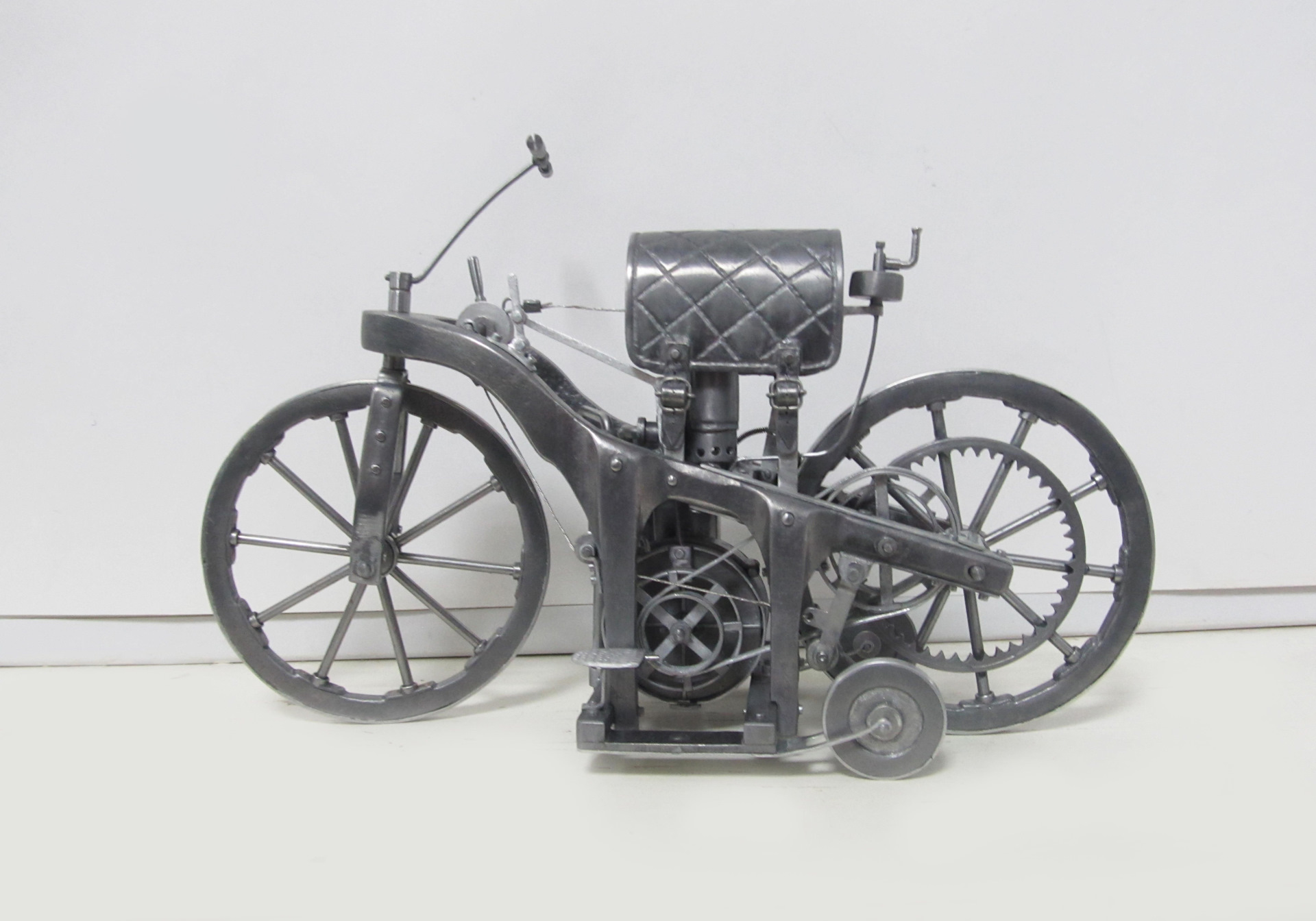

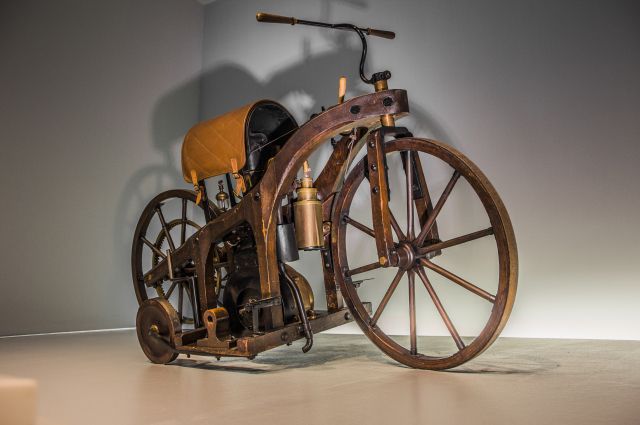

С момента появления в 1885 году мотоцикла Готлиба Даймлера, прозванного "Повозкой для верховой езды с керосиновым двигателем", прошел без малого век с половиной. Технологии шагнули далеко вперед: карбюраторы уступили место инжекторам, механические системы управления дополнились электронными помощниками, а материалы и производственные методы достигли невиданной ранее сложности.

Однако, вопреки всем инновациям, фундаментальная схема мотоцикла осталась неизменной. Его суть по-прежнему определяют четыре ключевых элемента: силовой агрегат, преобразующий энергию топлива в движение; трансмиссия, передающая это движение на колесо; рама, несущая нагрузку; и два колеса, обеспечивающие устойчивость и управляемость.

Эволюция совершенствовала каждую деталь, но не поколебала базовых принципов конструкции, заложенных Даймлером. Его изобретение стало не просто прототипом, а непререкаемой архитектурной константой двухколесного транспорта.

Рама мотоцикла: несущая стальная структура без принципиальных перемен

Основная задача рамы – объединить агрегаты мотоцикла в единое целое, воспринимать динамические и статические нагрузки, обеспечивая жесткость и управляемость. Эта фундаментальная функция осталась неизменной со времен первых мотоциклов Даймлера, где рама служила основой для крепления двигателя, подвески и прочих компонентов.

Несмотря на эволюцию форм и материалов – появление алюминиевых сплавов или композитов в спортбайках – суть конструкции сохраняется: это пространственный каркас, формирующий геометрию мотоцикла. Ключевые принципы создания силовой структуры, обеспечивающей баланс прочности, веса и упругости, заложенные в стальных рамах конца XIX века, актуальны и сегодня.

Причины устойчивости концепции

Базовые требования к раме не претерпели метаморфоз:

Несущая функция: Рама остается главной силовой структурой, связывающей колеса, руль, двигатель и трансмиссию.
Технологии соединения: Сварка, клепка и болтовые соединения – основные методы сборки, как и столетие назад.
Типы конструкций: Хребтовые, дуплексные, периметральные рамы – вариации пространственной фермы, а не революционные замены.

Исторический материал	Современные альтернативы	Неизменный принцип
Стальные трубы/профили	Алюминиевые сплавы, карбон	Пространственный каркас
Жесткая конструкция	Управляемая жесткость/упругость	Базовая несущая роль

Эволюция касается оптимизации: снижения массы, точного расчета жесткости на кручение и изгиб, адаптации под конкретные задачи (внедорожник, спорт, туризм). Однако сама идея рамы как костяка, определяющего характер мотоцикла, остается незыблемой. Двигатели, подвески, электроника развивались радикально, но рама – это консервативный фундамент, чья архитектурная суть доказана временем.

Цепной привод заднего колеса: идентичная передача крутящего момента

Механизм передачи усилия от двигателя к заднему колесу через цепь остаётся неизменным в своей сути с 1885 года, когда Даймлер установил его на Reitwagen. Крутящий момент, создаваемый мотором, через трансмиссию поступает на ведущую звёздочку, которая жёстко соединена с ведомой звёздоцей заднего колеса металлической роликовой цепью. Эта кинематическая схема обеспечивает прямое преобразование вращения вала в движение колеса без потерь на трение скольжения.

Ключевые преимущества цепной передачи объясняют её вековое доминирование: высокая эффективность (КПД до 98%), простота конструкции и ремонтопригодность в полевых условиях. Звеньевая структура цепи допускает лёгкую замену изношенных секций, а регулировка натяжения осуществляется элементарными механизмами. Даже современные O- или X-образные звенья с уплотнителями лишь модернизируют базовый принцип, не меняя сути работы.

Эволюция без революции

Хотя материалы и технологии обработки радикально улучшились, физика взаимодействия звёздочек и цепи идентична прототипу Даймлера:

Материалы цепи: от простой углеродистой стали к легированным сплавам с никель-цинковым покрытием, но сохраняется роликовое зацепление
Конструкция звёздочек: биметаллические венцы с твердосплавными зубьями вместо цельнолитых, профиль зуба остаётся эвольвентным
Системы смазки: герметичные звенья с закладной консистентной смазкой вместо масляных ванн, но трение скольжения-качения неизменно

Альтернативы вроде карданного вала (тяжелее, сложнее) или ремня (ниже нагрузочная способность) не смогли вытеснить цепь из спортивных и классических моделей. Современные системы автоматического натяжения лишь устраняют ручную регулировку, сохраняя базовую кинематику XIX века.

Рулевая колонка и передняя вилка: сохранение базовой геометрии управления

Конструкция рулевого управления, включая колонку и переднюю вилку, сохраняет фундаментальные принципы, заложенные в первых мотоциклах. Ключевые геометрические параметры, такие как угол наклона рулевой колонки (caster angle) и вылет вилки (trail), остаются определяющими факторами стабильности и маневренности.

Несмотря на эволюцию материалов и технологий подвески, базовая схема крепления колеса между двумя перьями вилки с шарнирным соединением через рулевую колонку к раме не претерпела революционных изменений. Механика поворота колеса относительно вертикальной оси по-прежнему основана на простой рычажной системе.

Неизменные элементы геометрии

Следующие параметры продолжают влиять на поведение мотоцикла аналогично моделям конца XIX века:

Угол наклона рулевой колонки (обычно 24°-32°): определяет самовыравнивание колеса в движении
Вылет вилки (80-120 мм): создает стабилизирующий момент при качении колеса
Жесткое соединение руля с вилкой через конические подшипники

Современные усовершенствования, такие как регулируемые углы наклона или телескопические вилки с гидравлическим демпфированием, лишь оптимизируют изначальную концепцию. Телескопическая конструкция вилки, ставшая стандартом с 1930-х годов, принципиально повторяет функцию перьевой или рычажной подвески первых мотоциклов, обеспечивая вертикальное перемещение колеса при сохранении геометрии руления.

Параметр	Роль в управлении	Эволюция
Угол наклона	Стабильность на прямой	Корректируется смещением траверс
Вылет вилки	Плавность входа в поворот	Регулируется изменением выноса вилки
Длина перьев	Чувствительность руля	Адаптируется под тип мотоцикла

Этот консерватизм конструкции объясняется физической неизменностью законов динамики двухколесных транспортных средств. Даже в инновационных схемах (например, с системой деформируемой передней вилки) сохраняется обязательное сочетание наклона оси вращения и положительного вылета для обеспечения устойчивости.

Топливная система: бензобак, принцип подачи горючего и карбюрация

Бензобак сохранил свою базовую функцию резервуара для топлива, традиционно размещаясь в верхней части рамы для использования силы тяжести при подаче горючего. Конструктивно он включает заправочную горловину, вентиляционный канал для стабилизации давления и фильтр-сетку на выходе, предотвращающую попадание крупных частиц в систему. Даже в современных моделях с нижним расположением бака принцип гравитационной подачи часто дублируется электробензонасосом, обеспечивающим стабильное давление.

Карбюратор, изобретенный Даймлером, десятилетиями оставался ключевым узлом для приготовления топливовоздушной смеси. Его работа основана на физическом эффекте Бернулли: поток воздуха, проходящий через сужение диффузора, создает разрежение, втягивающее топливо из поплавковой камеры через жиклеры. Соотношение "воздух/бензин" регулируется механически дроссельной заслонкой и калиброванными каналами, обеспечивая оптимальный состав смеси на разных режимах работы двигателя.

Эволюция без изменения сути

Хотя инжекторные системы заменили карбюраторы в большинстве современных мотоциклов, фундаментальные принципы остались неизменными:

Хранение топлива в герметичном баке с защитой от загрязнений
Транспортировка горючего к смесеобразующему узлу (самотеком или под давлением)
Дозированное смешивание паров бензина с воздухом перед подачей в цилиндры
Ручная или автоматическая регулировка состава смеси в зависимости от нагрузки

Элемент	1885 Daimler Reitwagen	Современные аналоги
Топливный резервуар	Медный бак под седлом	Стальной/пластиковый бак сложной формы
Система подачи	Гравитационная	Электронасос с регулятором давления
Смесеобразование	Простейший испарительный карбюратор	Электронный впрыск с форсунками

Переход на инжекторы позволил точнее контролировать пропорции смеси с помощью датчиков и ЭБУ, но физические основы процесса – испарение топлива и его смешивание с воздухом перед сгоранием – остались идентичными ранним карбюраторным решениям. Даже в системах прямого впрыска сохраняется функциональная преемственность с оригинальной схемой Даймлера.

Между колесная база: неизменное расположение точек опоры для баланса

Концепция колесной базы, заложенная Даймлером в 1885 году, остается стержневым элементом конструкции. Расстояние между осями переднего и заднего колес определяет геометрическую стабильность, напрямую влияя на управляемость и устойчивость мотоцикла в статике и динамике.

Физические принципы балансировки двухколесного транспортного средства диктуют необходимость строго фиксированных точек контакта с дорогой. Смещение центра масс относительно этой базы провоцирует крен или занос, а ее длина коррелирует с плавностью хода и маневренностью – короткая база улучшает поворачиваемость, длинная повышает стабильность на прямой.

Ключевые аспекты функциональности колесной базы

Статическое равновесие: Точки опоры колес формируют линию устойчивости, вдоль которой располагается центр тяжести конструкции.
Динамическая стабилизация: Гироскопический эффект вращающихся колес усиливается пропорционально расстоянию между осями.
Кинематика рулевого управления: Угол наклона вилки (trail) и вынос руля рассчитываются относительно базы для обеспечения самовыравнивания.

Тип мотоцикла	Диапазон базы (мм)	Влияние на поведение
Круизер/Чоппер	1600-1700	Повышенная курсовая устойчивость
Спортивный	1400-1450	Резкая смена направления
Эндуро	1480-1520	Компромисс для бездорожья

Эволюция коснулась материалов рам, подвесок и шин, но базовая триангуляция "переднее колесо–рама–заднее колесо" сохраняет неизменной свою роль каркаса, обеспечивающего физическую возможность движения. Даже в электрических моделях с иной компоновкой агрегатов инженеры соблюдают классические пропорции базы как аксиому устойчивости.

Классическая посадка водителя: вертикальная позиция тела и ножные упоры

Вертикальная позиция тела обеспечивает нейтральное распределение нагрузки на позвоночник и оптимальный контроль над рулём. Такая стойка позволяет водителю мгновенно реагировать на изменения дорожной ситуации, сохраняя баланс при маневрировании.

Ножные упоры (подушки) фиксируют положение нижних конечностей, предотвращая соскальзывание стоп с педалей. Их конструкция включает резиновые накладки с антивибрационными свойствами и регулируемые крепления, адаптирующиеся под антропометрию конкретного райдера.

Эргономические особенности

Угол сгиба коленей: поддерживается в диапазоне 90-110° для минимизации усталости
Позиция ступней: естественное расположение на подножках с возможностью быстрого доступа к рычагам переключения передач и заднего тормоза
Спинка сиденья: часто имеет анатомический изгиб для поддержки поясничного отдела

Элемент посадки	Функциональное назначение
Вертикальная спина	Снижение аэродинамического сопротивления на городских скоростях
Эргономичные подножки	Демпфирование вибраций от двигателя и дорожного покрытия

Данная компоновка сохраняет актуальность благодаря универсальности: она одинаково эффективна для ежедневных поездок по городу и длительных путешествий. Отсутствие нагрузки на запястья исключает развитие туннельного синдрома даже при многочасовой езде.

Принцип теплоотвода: воздушное охлаждение двигателя без изменений в основе

С момента установки двигателя Даймлера на деревянный велосипед в 1885 году, суть воздушного охлаждения остаётся идентичной: тепло отводится напрямую в атмосферу через оребрённые поверхности цилиндров и головки. Воздушный поток, создаваемый движением мотоцикла или вентилятором, поглощает избыточное тепло, предотвращая перегрев деталей.

Конструктивно система исключает промежуточные элементы вроде радиаторов, насосов или патрубков, характерных для жидкостного охлаждения. Тепло передаётся от стенок камеры сгорания к наружным рёбрам, чья площадь многократно увеличена для эффективного контакта с воздухом. Этот прямой физический процесс не требует сложных технических решений для своей реализации.

Ключевые неизменные элементы

Оребрённые поверхности: Глубокие продольные рёбра на цилиндрах и головке, максимизирующие площадь теплообмена.
Естественная конвекция: Обдув встречным воздухом при движении; на малых скоростях или в статике – принудительный обдув вентилятором (например, у мотоциклов с поперечным расположением двигателя).
Материалы: Использование алюминиевых сплавов с высокой теплопроводностью для головки цилиндров и чугунных гильз, обеспечивающих прочность и равномерное распределение тепла.
Минимализм конструкции: Отсутствие дополнительных контуров, теплоносителей и уплотнений, что повышает надёжность и снижает массу.

Эволюция коснулась лишь оптимизации: формы и расположения рёбер (например, витые рёбра для турбулизации потока), применения термостойких покрытий, расчётов тепловых потоков и интеграции дефлекторов для направленного обдува. Однако физические принципы теплопередачи и базовые компоненты системы сохранились в первозданном виде, демонстрируя эффективность изначальной инженерной концепции.

Список источников

Для глубокого анализа преемственности в конструкции мотоциклов использовались исторические и технические материалы, охватывающие период от первых моделей Даймлера до современных образцов. Основной акцент делался на фундаментальных компонентах и их эволюции.

Источники включают специализированную литературу по истории транспорта, технические справочники по устройству мотоциклов, архивные документы патентных бюро и материалы авторитетных музейных коллекций. Ниже представлен перечень ключевых работ.

Монографии и техническая литература

Кочнев Е.Д. Легенды мирового мотостроения. Москва: За рулём, 2018.
Wilson H. The Ultimate Motorcycle Book. DK Publishing, 2021.
Альманах "История транспортных средств". Том 4: Мотоциклы. НАМИ, 2009.
Walker M. Motorcycle: Evolution, Design, Passion. Johns Hopkins University Press, 2000.

Периодические издания и архивы

Журнал "Мото". Спецвыпуск "125 лет мотоциклу". 2010. №7.
Патент DRP 36423 "Reitwagen mit Petroleum-Kraftmaschine". Имперское патентное ведомство Германии, 1885.
Сборник статей "Техническая эволюция двухколесного транспорта". МАДИ, 2015.
