Мотор AR Twin Spark 1.9 - ключевые свойства, ремонт, технические показатели

Статья обновлена: 18.08.2025

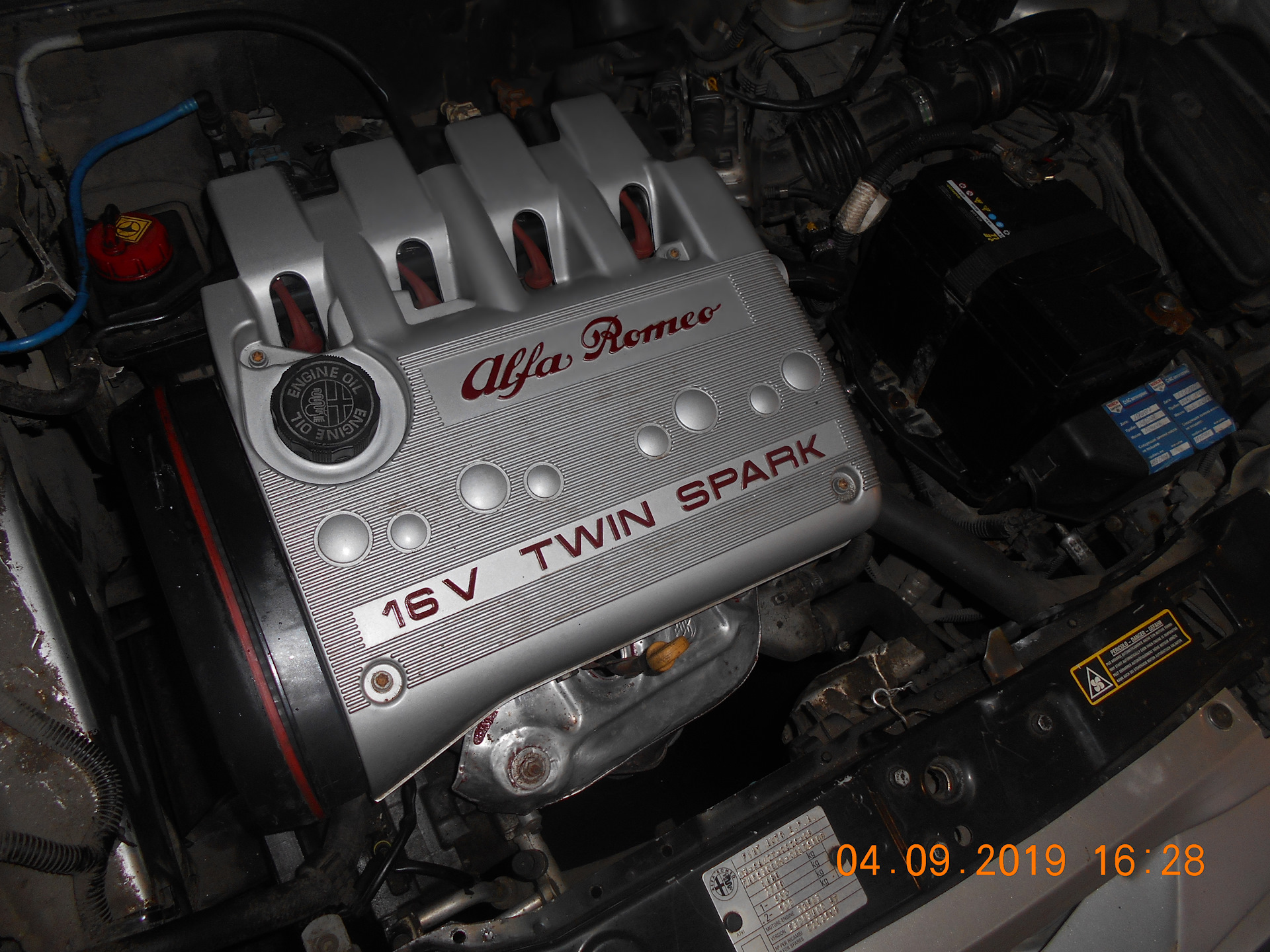

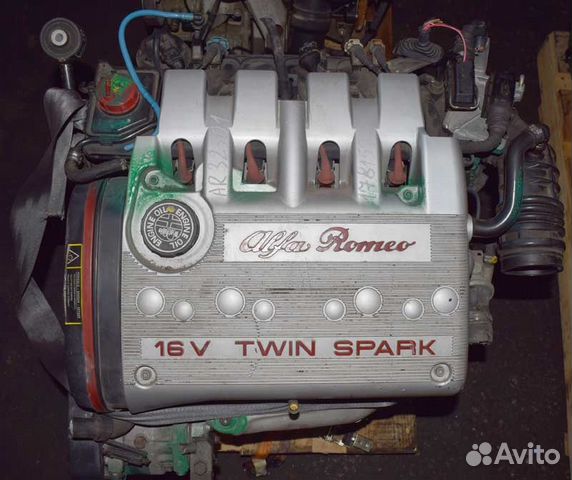

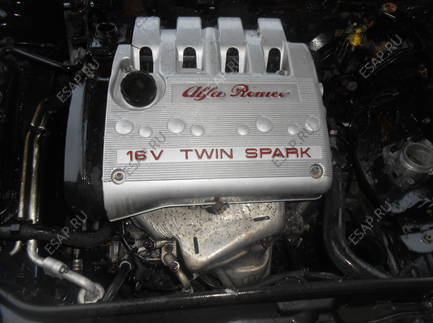

Двигатель AR Twin Spark 1.9 – знаковый силовой агрегат от Alfa Romeo, отличающийся уникальной системой сдвоенного зажигания. Две свечи на цилиндр обеспечивают эффективное сгорание топливной смеси и снижение вредных выбросов.

Конструктивные особенности включают два распределительных вала и гидрокомпенсаторы. Ремонт требует специфических знаний из-за сложной схемы ГРМ и электрооборудования. Технические характеристики варьируются в зависимости от модификации и года выпуска.

Конструктивные особенности блока цилиндров

Блок цилиндров двигателя AR Twin Spark 1.9 выполнен из алюминиевого сплава с запрессованными чугунными гильзами мокрого типа. Такая конструкция обеспечивает оптимальное сочетание малого веса и высокой прочности, а также эффективный теплоотвод через контакт гильз с охлаждающей жидкостью.

Особенностью является поперечное расположение двигателя в подкапотном пространстве, что потребовало компактной компоновки масляных каналов и крепежных элементов. Картер интегрирован с блоком, образуя жесткую моноблочную структуру с усиленными опорными поверхностями коренных подшипников коленчатого вала.

Ключевые элементы и инженерные решения

• Система смазки: Горизонтальные масляные магистрали с дополнительными каналами для подачи масла к коленвалу и ГБЦ
• Охлаждение: Полукруглые водяные рубашки вокруг гильз с перепускными отверстиями для равномерного прогрева
• Гильзы цилиндров: Чугунные, с верхним буртиком для фиксации и микропроточками для улучшения компрессии

Диаметр цилиндра	82 мм (номинальный)
Межцентровое расстояние	85 мм
Крепление ГБЦ	10 болтов M11 с конусной посадкой
Толщина стенок рубашки	7 мм (в зоне максимальных нагрузок)

При ремонте критично соблюдать параллельность постелей коленвала и плоскость прилегания ГБЦ. Замена гильз требует специнструмента для запрессовки с контролем выступа буртика (0.03-0.05 мм). Усталостные трещины чаще образуются в зонах крепления кронштейнов навесного оборудования.

Головка блока цилиндров: специфика строения

Конструкция ГБЦ двигателя AR Twin Spark 1.9 выполнена из алюминиевого сплава и рассчитана на 4 цилиндра в ряд. Ключевая особенность – наличие двух распределительных валов (DOHC), управляющих 16 клапанами (4 клапана на цилиндр: 2 впускных и 2 выпускных). Верхнее расположение валов и клапанного механизма обеспечивает компактность, но требует точной регулировки зазоров.

Специфика Twin Spark отражена в уникальной камере сгорания: две свечи зажигания на цилиндр расположены диагонально друг напротив друга. Это потребовало создания отдельных сверловок для свечных колодцев и сложной сети масляных каналов для смазки распредвалов. Привод ГРМ осуществляется зубчатым ремнём, синхронизирующим работу обоих валов.

Технические и ремонтные аспекты

• Двойные свечные колодцы: Уязвимы к нагару и пробоям изоляторов. Требуют регулярной диагностики и замены уплотнительных колец.
• Система смазки: Масляные каналы малого диаметра склонны к засорению. Критически важна своевременная замена масла и фильтра.
• Клапанный механизм: Регулировка зазора выполняется шайбами. Типичные проблемы: износ седёл клапанов, прогар выпускных клапанов.
• Термообработка: Локальные перегревы вызывают деформацию плоскости привалочной поверхности. Обязательна проверка геометрии при ремонте.

При разборке ГБЦ особое внимание уделяется состоянию постелей распредвалов – выработка или задиры требуют замены головки. Прокладка ГБЦ трёхслойная металлокомпозитная, её установка требует строгого соблюдения момента затяжки болтов (в 3 этапа с контролем угла доворота).

Расположение свечей зажигания в камере сгорания

В двигателе AR Twin Spark 1.9 каждый цилиндр оснащён двумя свечами зажигания, расположенными по диагонали в верхней части камеры сгорания. Одна свеча находится ближе к впускным клапанам, вторая – со стороны выпускных клапанов. Такая схема обеспечивает синхронное образование двух фронтов пламени после подачи искры.

Параллельная работа свечей сокращает время полного сгорания топливно-воздушной смеси. Искры возникают одновременно от независимых катушек зажигания, что создаёт контролируемое распространение пламени из двух точек. Это снижает риск детонации и улучшает температурный режим камеры.

Ключевые особенности расположения

• Диагональная симметрия: свечи установлены под углом для равномерного охвата объёма цилиндра.
• Разная длина резьбы: свеча со стороны впуска (более длинная) маркируется как "A", выпускная (короткая) – "B".
• Раздельные катушки: каждая свеча управляется индивидуальной катушкой зажигания.

Параметр	Свеча "A" (впуск)	Свеча "B" (выпуск)
Расположение	Ближе к впускному коллектору	Ближе к выпускному коллектору
Длина резьбы	Длиннее (26.5 мм)	Короче (19 мм)
Тепловая нагрузка	Умеренная	Повышенная

При замене критически важно устанавливать свечи строго согласно маркировке "A" и "B". Перепутывание приводит к механическим повреждения ГБЦ из-за разницы в длине электродов и калильного числа. Регламент обслуживания требует одновременной замены обеих свечей в цилиндре.

Система впуска и особенности настроек

Система впуска AR Twin Spark 1.9 включает два независимых впускных коллектора с изменяемой геометрией (Dual-Variable Intake System), управляемых электронным блоком. Каждый коллектор обслуживает пару цилиндров и оснащен заслонками, переключающими длину каналов в зависимости от оборотов двигателя: короткие пути на высоких оборотах для максимального наполнения, длинные – на низких для улучшения крутящего момента.

Дроссельные заслонки с электронным управлением (ETC) и два отдельных датчика массового расхода воздуха (ДМРВ) обеспечивают точное дозирование воздуха для каждой группы цилиндров. Система требует синхронизированной калибровки заслонок и регулярной очистки каналов от нагара, так как загрязнения нарушают баланс воздухоподачи и приводят к плавающим оборотам холостого хода.

Ключевые особенности настройки

• Балансировка впускных трактов: Корректировка положения заслонок через диагностический разъем с помощью сканера, погрешность синхронизации не должна превышать 2-3%.
• Адаптация ДМРВ: Требуется сброс адаптаций после замены датчиков или чистки коллектора для предотвращения ошибок P0170/P0173.
• Регулировка холостого хода: Осуществляется через калибровку РХХ в сервисном режиме, критично при установке альтернативных воздушных фильтров нулевого сопротивления.

Важно: При тюнинге (установке спортивного ресивера или фильтра) необходима перепрошивка ЭБУ для коррекции карт впрыска и угла опережения зажигания, иначе возникает риск детонации в зоне 3000-4000 об/мин.

Параметр	Низкие обороты (до 3500 об/мин)	Высокие обороты (свыше 4500 об/мин)
Конфигурация впуска	Длинные каналы	Короткие каналы
Давление воздуха	0.98-1.02 бар	0.92-0.95 бар
Типичные неисправности	Зависание заслонок, обрыв вакуумных трубок	Загрязнение ДМРВ, трещины в коллекторе

Диагностика системы требует проверки герметичности вакуумных магистралей и целостности диафрагм актуаторов – их износ вызывает ошибки P2004/P2006. Замена уплотнительных колец форсунок (артикул 71760309) рекомендована каждые 60 тыс. км для исключения подсоса неучтенного воздуха.

Масляная система и схема циркуляции смазки

Масляная система двигателя AR Twin Spark 1.9 реализует комбинированный принцип смазки: под давлением и разбрызгиванием. Основные компоненты включают масляный поддон, шестеренчатый масляный насос с редукционным клапаном, полнопоточный фильтр, теплообменник (опционально), а также сеть каналов в блоке цилиндров и ГБЦ. Давление масла контролируется датчиком на блоке цилиндров.

Циркуляция начинается с забора масла из поддона через маслоприемник с сетчатым фильтром грубой очистки. Насос нагнетает жидкость в систему, где редукционный клапан ограничивает избыточное давление. Далее масло проходит через масляный фильтр, где очищается от механических примесей, перед поступлением в главную магистраль блока цилиндров.

Направление потока и узлы смазки

Из центральной магистрали масло распределяется по следующим направлениям:

• Коренные и шатунные вкладыши через каналы в коленчатом валу
• Привод ГРМ: цепь и натяжители через отдельные форсунки
• Клапанный механизм: гидрокомпенсаторы и опоры валов через вертикальные каналы в ГБЦ
• Турбокомпрессор (при наличии) через выделенную магистраль

Струйные форсунки охлаждают днища поршней. После смазки узлов масло самотеком возвращается в поддон, где охлаждается и освобождается от воздушных пузырей. Критически важны своевременная замена фильтра (каждые 15 тыс. км) и контроль давления (норма: 2-5 бар на прогретом моторе).

Параметр	Значение
Рекомендуемое масло	5W-40 / 10W-40 (API SL/SM, ACEA A3/B4)
Объем системы	4.2-4.5 л (с фильтром)
Рабочее давление (2000 об/мин)	3.8-4.5 бар

Типичные неисправности включают засорение маслоприемника, износ насоса, залегание редукционного клапана или закоксовывание гидрокомпенсаторов. Признаки проблем: лампочка низкого давления, стуки в верхней части двигателя, повышенный расход масла.

Система охлаждения: устройство и патрубки

Система охлаждения двигателя Twin Spark 1.9 представляет собой закрытую конструкцию с принудительной циркуляцией тосола. Её ключевой особенностью является наличие двух термостатов: основной (78°C) управляет потоком через радиатор, а дополнительный (105°C) открывает контур отопителя салона. Радиатор выполнен из алюминия с пластиковыми бачками, а помпа с пластиковой крыльчаткой приводится зубчатым ремнём ГРМ.

Циркуляция жидкости обеспечивается центробежным насосом, а регулировка температурного режима осуществляется электронным вентилятором с двухскоростным режимом работы. Датчики температуры интегрированы в термокорпус на выходе из ГБЦ и в нижний бачок радиатора. Расширительный бачок со встроенным датчиком уровня располагается в моторном отсеке справа.

Конфигурация патрубков

Основные магистрали системы включают:

• Верхний патрубок радиатора: соединяет термокорпус двигателя с верхним бачком радиатора
• Нижний патрубок радиатора: ведёт от радиатора к всасывающему отверстию помпы
• Патрубок дроссельного узла: подводит антифриз к системе подогрева дросселя
• Патрубок масляного радиатора: интегрирован в контур охлаждения АКПП
• Патрубки отопителя: два гофрированных шланга к теплообменнику печки

Критические точки износа – места соединений пластиковых штуцеров термокорпуса и помпы, где часто возникают трещины. Патрубки отопителя подвержены растрескиванию в зоне фиксации хомутами из-за вибраций. При замене рекомендуется использовать оригинальные хомуты типа "червяк" с шагом зубца 7.5 мм.

Диаметр патрубка	Типовые неисправности	Регламент замены
32 мм (основные магистрали)	Вздутие, расслоение резины	Каждые 4 года
25 мм (отопитель)	Трещины в гофре	При потере эластичности
18 мм (дроссель)	Пересыхание на изгибах	Контроль при ТО

Гидрокомпенсаторы: проверка и обслуживание

Гидрокомпенсаторы в двигателе AR Twin Spark 1.9 критичны для поддержания точных тепловых зазоров клапанов. Они автоматически регулируют зазор, используя давление моторного масла, но со временем могут засоряться или изнашиваться, приводя к характерному стуку на холодном или горячем двигателе.

Основные причины неисправностей включают использование некачественного масла, несвоевременную замену масляного фильтра, естественный износ плунжерных пар или завоздушивание системы смазки. Регулярная диагностика позволяет предотвратить ускоренный износ распредвалов и клапанного механизма.

Методы проверки состояния

1. Акустический контроль: Запустите холодный двигатель. Отчетливый стук в верхней части БЦ в первые 3-5 секунд – норма. Постоянный стук после прогрева указывает на неисправность.
2. Механическая проверка:
   • Снимите клапанную крышку
   • Попытайтесь продавить каждый гидрокомпенсатор пальцем через толкатель
   • Норма: деталь жесткая, без хода. Мягкость или ход ≥0.5 мм требуют замены

Симптом	Вероятная причина	Решение
Стук на холодную (>15 сек)	Загрязнение каналов, залегание шарика	Промывка системы или замена
Стук на горячую	Износ плунжера, утечки масла	Обязательная замена
Прерывистый стук под нагрузкой	Воздух в масле, низкое давление	Проверка масляного насоса, фильтра

Процедура обслуживания: При подтверждении неисправности выполните последовательную замену комплекта. Используйте оригинальные гидрокомпенсаторы INA или Kolbenschmidt. Перед установкой заполните новые элементы чистым моторным маслом через масляный канал для исключения воздушных пробок.

Профилактика: Соблюдайте интервалы замены масла (не более 10 000 км) с применением составов 5W-40/0W-40 класса ACEA C3. Используйте только качественные масляные фильтры с обратным клапаном. Избегайте перегрева двигателя – это вызывает закоксовывание каналов.

Компрессия двигателя: нормативные значения

Норма компрессии для двигателя Alfa Romeo Twin Spark 1.9 варьируется в пределах 10-11 бар (145-160 psi) при 200-250 об/мин коленвала. Допустимая разница между цилиндрами не должна превышать 1 бар (14.5 psi). Замеры проводятся на прогретом до рабочей температуры двигателе с выкрученными свечами зажигания и отсоединенным топливным насосом.

Критическим значением считается падение ниже 9 бар (130 psi), что указывает на необходимость диагностики. Особое внимание уделите цилиндрам с отклонением более 15% от максимального показателя в группе – это свидетельствует о локальной проблеме. Проверка компрессии – первый этап при диагностике потери мощности, троения или повышенного расхода масла.

Факторы, влияющие на компрессию

• Изнашивание поршневых колец – основная причина снижения давления
• Закоксовка маслосъемных колец – характерна при редкой замене масла
• Деформация клапанов или прогар седел
• Износ стенок цилиндров – требует расточки блока
• Повреждение прокладки ГБЦ – проявляется белым выхлопом

Состояние двигателя	Значение компрессии (бар)	Рекомендуемые действия
Норма	10.0-11.0	Техобслуживание по регламенту
Требует внимания	9.0-9.9	Диагностика ЦПГ, замер расхода картерных газов
Критическое	<9.0	Капитальный ремонт, дефектовка ГБЦ

При замере компрессии обязательно отключайте модуль зажигания и топливный насос. Интерпретируйте результаты только в комплексе с замерами утечек через компрессометр (проверка герметичности камеры сгорания). Разница в показаниях между первым и четвертым цилиндром на Twin Spark часто указывает на износ цепи ГРМ.

Датчики двигателя: расположение и назначение

Датчики в системе управления двигателем AR Twin Spark 1.9 непрерывно передают данные на ЭБУ, обеспечивая точный расчет впрыска топлива, угла опережения зажигания для двух свечей на цилиндр и управления фазами газораспределения. Отказ любого датчика приводит к некорректной работе мотора, включению аварийного режима и повышению расхода топлива.

Особенность Twin Spark – дублирование датчиков распредвала для независимого контроля впускного и выпускного валов. Это обеспечивает синхронизацию двойного зажигания и оптимизирует сгорание топливной смеси. Расположение сенсоров учитывает компактность рядной конструкции и доступность для диагностики.

Основные датчики двигателя

Датчик	Расположение	Назначение
ДПКВ (коленвала)	Рядом со шкивом коленвала	Фиксация ВМТ, скорости вращения коленвала. База для синхронизации зажигания и впрыска
ДПРВ впускного вала	Торцевая часть головки блока цилиндров (ГБЦ) возле впускного распредвала	Контроль положения впускных клапанов для фазированного впрыска
ДПРВ выпускного вала	Торцевая часть ГБЦ возле выпускного распредвала	Определение фаз выпуска для управления системой Twin Spark
ДТОЖ	Корпус термостата/выходной патрубок ГБЦ	Мониторинг температуры ОЖ для корректировки смеси и управления вентилятором
ДМРВ	Воздуховод после воздушного фильтра	Измерение массы поступающего воздуха для расчета топливоподачи
Датчик детонации	Блок цилиндров между 2-м и 3-м цилиндрами	Обнаружение детонации для корректировки УОЗ
Лямбда-зонд	Выпускной коллектор перед катализатором	Анализ состава выхлопных газов для поддержания стехиометрической смеси
ДПДЗ	На корпусе дроссельной заслонки	Определение угла открытия дросселя для расчета нагрузки на двигатель

Дополнительные сенсоры:

• Датчик скорости – на КПП: передача данных для спидометра и ЭБУ
• Датчик давления масла – в блоке цилиндров: контроль давления в смазочной системе
• Датчик фаз – интегрирован с ДПРВ: уточнение положения распредвалов при запуске

Замена ремня ГРМ: интервалы и метки выставления

Регламент замены ремня ГРМ на моторе AR Twin Spark 1.9 составляет 60 000 км или 4 года (в зависимости от того, что наступит раньше). Превышение интервалов категорически не рекомендуется – обрыв ремня приводит к встрече клапанов с поршнями и капитальному ремонту двигателя. При эксплуатации в экстремальных условиях (частые пуски, жаркий климат, езда на высоких оборотах) допустимо сокращение интервала до 50 000 км.

Используйте только оригинальные комплекты (Alfa Romeo/OEM) или проверенные аналоги (например, Gates, Continental). Обязательной замене подлежат: сам ремень ГРМ, ролик натяжителя, обводной ролик и помпа охлаждения. Пренебрежение заменой помпы – частая причина повторного разбора через 10-15 тыс. км из-за её течи.

Процедура выставления меток

1. Снимите кожух ремня ГРМ, обеспечив доступ к шкивам.
2. Проверните коленвал по часовой стрелке за болт крепления шкива (только так!) до совпадения метки на коленвалу с выступом на блоке цилиндров (обычно обозначена риской или треугольником).
3. Убедитесь, что метка на зубчатом шкиве распредвала №1 (со стороны маховика) совпадает с выступом на задней крышке ремня (вертикальная риска напротив "0").
4. Проверьте метку на шкиве распредвала №2 (со стороны шкивов навесных агрегатов) – она должна быть совмещена с пазом на кронштейне масляного насоса (горизонтальная риска).
5. Натяните ремень согласно инструкции к натяжному устройству (ключевой этап! перетяг или недотяг сокращает ресурс).

Компонент	Тип метки	База для совмещения
Коленвал	Риска на шкиве	Выступ на блоке цилиндров
Распредвал №1	Вертикальная риска	Нулевая отметка на крышке ремня
Распредвал №2	Горизонтальная риска	Паз на кронштейне маслонасоса

После установки нового ремня проверните коленвал на 2 полных оборота (только по часовой стрелке!) и повторно убедитесь в точном совпадении всех меток. Любое отклонение требует переустановки ремня. Контролируйте натяжение при каждом ТО – провисание или свист указывают на проблему.

Диагностика цепи привода ГРМ на растяжение

Растяжение цепи ГРМ на моторе AR Twin Spark 1.9 – критическая неисправность, приводящая к нарушению фаз газораспределения. Диагностика выполняется при посторонних шумах (металлический стук в районе крышки ГРМ), плавающих оборотах или ошибках по датчикам положения распредвалов (например, P0340–P0344). Проверка обязательна при пробеге свыше 120–150 тыс. км или после перегрева двигателя.

Основной метод – контроль совпадения меток распредвалов и коленвала при установке по ВМТ 1-го цилиндра. Смещение меток даже на 1 зуб свидетельствует о критичном растяжении. Дополнительно измеряется длина натянутого участка цепи штангенциркулем: допустимое удлинение – не более 2–3 мм на 10 звеньев. Обязательно проверяется износ успокоителей и состояние натяжителя (выработка, пружины).

Этапы диагностики

1. Подготовка:
   • Снимите клапанную крышку и кожух цепи ГРМ
   • Проверните коленвал за болт шкива по часовой стрелке до ВМТ 1-го цилиндра
2. Контроль меток:
   • Убедитесь, что метка на шкиве коленвала совпадает с риской на блоке
   • Проверьте совпадение меток на шестернях обоих распредвалов с насечками на задней крышке ГРМ
3. Проверка цепи:
   • Натяните цепь вручную через натяжитель
   • Измерьте длину 10 звеньев в самом изношенном участке

Параметр	Норма	Критичное значение
Длина 10 звеньев	147–148 мм	≥151 мм
Прогиб цепи	3–5 мм	≥8 мм
Ход натяжителя	6–8 мм	≥10 мм

Важно: При замене цепи меняйте комплект (оба натяжителя, успокоители, сальники) и проверяйте шестерни распредвалов на выработку зубьев. Игнорирование растяжения вызывает перескок цепи, удар клапанов о поршни и капитальный ремонт двигателя.

Прокладка ГБЦ: признаки прогорания

Прогорание прокладки головки блока цилиндров на двигателе AR Twin Spark 1.9 – критическая неисправность, требующая немедленного вмешательства. Нарушение герметичности приводит к смешиванию рабочих жидкостей и газов, провоцируя цепь вторичных поломок.

Своевременное выявление симптомов минимизирует риски деформации ГБЦ, гидроудара или капитального ремонта двигателя. Основные признаки неисправности прокладки проявляются комплексно.

Характерные симптомы прогорания

• Белый выхлоп – густой пар из выхлопной трубы даже после прогрева, сопровождаемый сладковатым запахом антифриза.
• Эмульсия в масле – образование светло-коричневой пены на масляном щупе и под крышкой маслозаливной горловины.
• Пузыри в расширительном бачке – активное бурление охлаждающей жидкости при работе двигателя, рост давления в патрубках.
• Снижение уровня антифриза – регулярное исчезновение ОЖ без видимых наружных подтеков.
• Перегрев двигателя – стремительный рост температуры на приборной панели даже при умеренных нагрузках.

Дополнительные индикаторы:

Падение мощности	Троение, пропуски зажигания (особенно заметные на двухсвечной системе)
Масляные пятна в ОЖ	Появление масляной пленки в расширительном бачке или радиаторе
Хлопки в глушителе	Попадание антифриза в камеру сгорания нарушает процесс горения

При диагностике проверяют компрессию (перепад между цилиндрами более 15%), давление в системе охлаждения и наличие выхлопных газов в антифризе. На Twin Spark 1.9 особое внимание уделяют состоянию плоскостей ГБЦ – алюминиевая головка чувствительна к перегревам.

Замена прокладки головки блока цилиндров

Замена прокладки ГБЦ на двигателе Twin Spark 1.9 требуется при появлении характерных признаков: белый дым из выхлопной трубы, эмульсия в масле на щупе или крышке маслозаливной горловины, следы масла в охлаждающей жидкости. Также процедура необходима при перегреве двигателя или плановом обслуживании после пробега свыше 150 000 км.

Перед началом работ двигатель должен полностью остыть. Обязательно слейте охлаждающую жидкость и моторное масло, демонтируйте впускной и выпускной коллекторы, топливную рампу, свечные провода и катушки зажигания. Особое внимание уделите синхронизации распредвалов - метки на шестернях должны быть строго выровнены перед снятием ремня ГРМ.

Последовательность работ

Ключевые этапы замены:

1. Отсоединение навесного оборудования: генератора, кронштейнов и шлангов
2. Демонтаж клапанной крышки и цепи привода маслонасоса
3. Откручивание болтов ГБЦ в обратной последовательности (от краёв к центру)
4. Аккуратное снятие головки блока без перекоса
5. Очистка привалочных поверхностей блока и ГБЦ от старой прокладки
6. Контроль плоскости ГБЦ щупом (допуск не более 0.05 мм)

Особенности Twin Spark: при установке новой прокладки совместите отверстия для второй свечи зажигания. Используйте только оригинальные прокладки Elring или Reinz - неоригинальные могут перекрывать каналы системы охлаждения.

Параметр	Значение
Момент затяжки болтов ГБЦ (этап 1)	40 Н·м
Момент затяжки (этап 2)	Доворот на 90°
Доворот (этап 3)	Ещё +90°
Требуемая чистота резьбы	Класс 10.9

После сборки залейте свежее масло и антифриз. Запустите двигатель на 15 минут при 2000 об/мин, затем остудите до 40°C и обязательно повторите протяжку болтов ГБЦ в указанной последовательности. Проверьте компрессию (норма: 12-14 бар) и отсутствие течей в течение первых 500 км пробега.

Течи масла через сальники коленвала

Основной причиной утечек масла через передний или задний сальник коленчатого вала на двигателе AR Twin Spark 1.9 является естественное старение резинового уплотнителя. Резина теряет эластичность из-за высоких температур в подкапотном пространстве, воздействия моторного масла и механического износа. Это приводит к потере герметичности и появлению масляных пятен под автомобилем, особенно заметных после длительной стоянки.

Несвоевременное устранение течи грозит падением уровня масла ниже критической отметки, что провоцирует масляное голодание и риск заклинивания двигателя. Дополнительную опасность представляет попадание масла на ремень ГРМ (при передней течи) – это может вызвать его проскальзывание, обрыв и фатальные последствия для клапанного механизма.

Причины и методы устранения

Ключевые факторы, усугубляющие проблему с сальниками:

• Износ посадочных мест: Выработка на шейке коленвала или в блоке цилиндров мешает сальнику плотно прилегать.
• Повышенное давление в картере: Забитая система вентиляции (клапан PCV) выдавливает масло через уплотнения.
• Некорректная установка: Перекос или повреждение кромки сальника при предыдущем ремонте.

Процедура замены сальников:

1. Передний сальник: Требует демонтажа ремня ГРМ, шкива коленвала и зубчатого шкива распредвалов. Старый сальник извлекается специальным съемником, новый устанавливается с использованием монтажной втулки для защиты кромки.
2. Задний сальник: Необходим снятие коробки передач и маховика/двухмассового колеса. Особое внимание уделяется очистке посадочной поверхности в блоке перед запрессовкой нового уплотнителя.

Компонент	Рекомендуемые материалы	Особенности
Сальник коленвала (передний)	Оригинал (Alfa Romeo), Corteco, Elring	Диаметр 60-62 мм, обязательна замена болта шкива (одноразовый)
Сальник коленвала (задний)	Оригинал (Alfa Romeo), SKF	Диаметр 100-105 мм, требует обработки края силиконовым герметиком

После замены обязательна проверка уровня и качества масла, а также контроль системы вентиляции картера. Использование качественных оригинальных или рекомендованных аналогов сальников значительно увеличивает ресурс уплотнения.

Замена маслосъемных колпачков: технология

Замена маслосъемных колпачков на моторе AR Twin Spark 1.9 требует снятия распредвалов и доступа к клапанному механизму. Работу начинают после демонтажа клапанной крышки, ремня ГРМ и шестерен распредвалов. Обязательно фиксируйте метки ГРМ перед разборкой для сохранения фаз газораспределения.

После снятия коромысел и гидрокомпенсаторов становятся доступны сухари клапанов. Используйте съемник клапанных пружин для сжатия каждой пружины поочередно. Это позволяет извлечь сухари, снять тарелку пружины и саму пружину, обнажив старый маслосъемный колпачок на направляющей клапана.

Последовательность установки новых колпачков

1. Очистите посадочные места на направляющих клапанов от нагара и остатков масла
2. Нанесите моторное масло на внутреннюю поверхность новых колпачков
3. Аккуратно запрессуйте колпачки специальной оправкой или подходящей трубкой, контролируя отсутствие перекосов
4. Установите пружины, тарелки и сухари, используя съемник для сжатия пружин
5. Проверьте надежность фиксации сухарей в канавках штоков клапанов

При сборке уделите внимание чистоте сопрягаемых деталей. Обязательно замените сальники распредвалов и прокладку клапанной крышки. После установки распредвалов и натяжения ремня ГРМ по меткам, проверьте компрессию и первые 500 км контролируйте уровень масла – возможен повышенный расход из-за притирки новых колпачков.

Регулировка зазоров клапанов (на ранних версиях)

Ранние модификации мотора Twin Spark 1.9 оснащались механическими толкателями с регулировочными шайбами вместо гидрокомпенсаторов. Процедура требует точного соблюдения зазоров при холодном двигателе (20°C) с обязательной проверкой каждые 30-40 тыс. км. Необходимо подготовить набор щупов, микрометр, пинцет и специальный съёмник для демонтажа шайб.

Последовательность регулировки основана на установке цилиндров в ВМТ (верхняя мёртвая точка) такта сжатия с поворотом коленвала на 180° между этапами. Порядок цилиндров: 1-3-4-2. После снятия клапанной крышки и кожуха ГРМ совместите метки на шкивах распредвалов с рисками на задней крышке.

Пошаговая процедура

1. Установите поршень 1-го цилиндра в ВМТ: метка «0» на шкиве коленвала должна совпадать с указателем.
2. Измерьте зазоры щупом для всех 4 клапанов 1-го цилиндра (2 впускных, 2 выпускных).
3. Снимите распредвалы, используя съёмник для отжима толкателей нужного клапана.
4. Рассчитайте новую шайбу по формуле: H = h + (Z_факт – Z_ном), где:
   • H – толщина новой шайбы (мм)
   • h – толщина извлечённой шайбы (мм)
   • Z_факт – измеренный зазор (мм)
   • Z_ном – номинальный зазор
5. Установите подобранную шайбу, проверьте зазор повторно. Допустимое отклонение ±0.02 мм.
6. Поверните коленвал на 180°, перейдите к следующему цилиндру по порядку 1-3-4-2.

Номинальные зазоры (холодный двигатель):

Тип клапана	Зазор (мм)
Впускной	0.35 ± 0.05
Выпускной	0.40 ± 0.05

После регулировки всех цилиндров установите распредвалы, совместив кулачки в положении «наружу» для 1-го цилиндра. Проверьте метки ГРМ, соберите узел в обратной последовательности. Запустите двигатель для контроля отсутствия стуков.

Диагностика гидрокомпенсаторов на стук

Стук гидрокомпенсаторов на AR Twin Spark 1.9 проявляется как металлический цокот, учащающийся с ростом оборотов двигателя, особенно на холодном моторе. Источник шума локализуется под клапанной крышкой в зоне расположения распредвалов. На этом двигателе стук чаще возникает из-за износа плунжерных пар, загрязнения масляных каналов или неисправности клапанов подачи масла в ГБЦ.

Для точной диагностики исключите посторонние шумы (цепь ГРМ, форсунки). Прогрейте мотор до рабочей температуры (90°C), затем поочередно снимайте разъемы с катушек зажигания, кратковременно заглушая цилиндры. Если интенсивность стука не снижается при отключении конкретного цилиндра – проблема в гидрокомпенсаторах его клапанов.

Алгоритм проверки и частые причины

Основные этапы диагностики:

1. Замер давления масла на прогретом моторе (минимум 1.5 бар на холостых, 4.5 бар при 3000 об/мин).
2. Контроль уровня и качества масла (загрязнение или низкая вязкость усиливают стук).
3. Визуальный осмотр толкателей после снятия распредвалов – наличие задиров, следов перегрева.

Распространенные причины стука:

• Забитые масляные каналы в головке блока – из-за несвоевременной замены масла или применения некачественных фильтров.
• Износ шарикового клапана внутри компенсатора – приводит к утечке масла под нагрузкой.
• Деформация посадочных гнезд в ГБЦ – возникает при перегреве двигателя.

Симптом	Возможная неисправность	Способ проверки
Стук на холодную, пропадает при прогреве	Загустевшее масло/засор каналов	Замена масла и промывка системы
Постоянный стук на всех режимах	Критический износ плунжеров	Замер зазора под компенсатором щупом
Стук после замены ГРМ	Неправильная установка фаз	Проверка меток распредвалов и коленвала

Для окончательной верификации неисправного гидрокомпенсатора после снятия распредвалов нажмите на него пальцем – исправный не должен продавливаться. Проворачивание плунжера отверткой выявит заклинивание. Ремонт обычно требует замены дефектных элементов и промывки масляной системы.

Топливные форсунки: диагностика и очистка

На моторе AR Twin Spark 1.9 установлены электромагнитные форсунки с двухточечным впрыском, критичные к чистоте распыла и давлению топлива. Загрязнение распылителей или нарушение герметичности клапанов ведет к нестабильному холостому ходу, провалам при разгоне и росту расхода топлива. Особенно чувствительна система к низкому качеству бензина из-за отсутствия фильтра тонкой очистки после насоса.

Первичная диагностика выполняется сканером: анализируются долгосрочные коррекции топливоподачи (LTFT) и время открытия форсунок. Отклонение LTFT за пределы ±8% или разница в показателях между цилиндрами более 5% указывают на необходимость проверки. Для точной оценки форсунки демонтируют и тестируют на стенде, замеряя:

• Производительность (должна быть 150-160 см³/мин при 3 барах)
• Равномерность распыла (конус без струй)
• Герметичность (утечка не более 1 капли/мин)
• Сопротивление обмотки (11-15 Ом)

Очистку проводят двумя методами:

1. Без демонтажа – добавка спецжидкости в топливный бак (эффективно при слабых загрязнениях)
2. Ультразвуковая ванна – после снятия рампы, с обязательной заменой уплотнительных колец и фильтров-сеток

После чистки обязательна калибровка времени впрыска через диагностическое ПО. Неисправные форсунки ремонту не подлежат – требуется замена комплектом из-за риска дисбаланса топливоподачи.

Неисправности катушек зажигания: симптомы

На двигателе AR Twin Spark 1.9 каждая катушка обслуживает два цилиндра, обеспечивая искрообразование для обеих свечей в каждом цилиндре. Отказ одной из катушек приводит к частичной потере функциональности системы зажигания, что проявляется характерными сбоями в работе двигателя.

Симптомы развиваются постепенно или возникают внезапно, в зависимости от типа повреждения (трещины изолятора, межвитковое замыкание, пробой высоковольтного вывода). Ранняя диагностика критически важна для предотвращения повреждения каталитического нейтрализатора и кислородных датчиков.

Типичные признаки неисправности

• Пропуски воспламенения (миссинг) – проявляются рывками, "троением" двигателя под нагрузкой и на холостом ходу. Сопровождаются ошибками P0300-P0304.
• Потеря мощности – особенно заметна при разгоне и движении в гору из-за неполного сгорания топлива в проблемных цилиндрах.
• Неустойчивые холостые обороты – плавание оборотов (500-1000 об/мин), вибрации руля и кузова, риск самопроизвольной остановки двигателя.
• Затрудненный запуск – удлинение прокрутки стартера, необходимость многократных попыток запуска (особенно при высокой влажности).
• Рост расхода топлива – увеличение на 15-25% из-за компенсации пропусков зажигания обогащением смеси.
• Запах бензина из выхлопа – следствие попадания несгоревшего топлива в выпускной тракт.
• Лампа Check Engine – активируется при регистрации ошибок: P0351 (неисправность цепи катушки 1), P0352 (катушка 2), P0300 (случайные пропуски).

1. При выходе из строя одной катушки симптомы ограничиваются пропусками в двух цилиндрах (1-4 или 2-3).
2. При отказе обеих катушек двигатель глохнет и не запускается, возможны одиночные "чихи" в выпускном тракте.

Чистка дроссельной заслонки: пошаговый процесс

Загрязнение дроссельной заслонки нарушает подачу воздуха, вызывая плавающие обороты холостого хода, провалы при разгоне и увеличенный расход топлива. Регулярная чистка восстанавливает точность дозирования воздуха и стабильность работы двигателя Twin Spark 1.9.

Для работы потребуются: очиститель карбюратора/дросселя, набор торцевых ключей и отверток, чистая ветошь без ворса, перчатки и защитные очки. Обязательно отсоедините минусовую клемму аккумулятора перед началом работ.

Последовательность выполнения работ

1. Демонтаж воздуховода:
   Ослабьте хомуты крепления воздушного патрубка к корпусу дросселя и фильтру. Снимите гофру, отсоедините шланги вентиляции картера (при необходимости).
2. Отсоединение электроразъемов:
   Отключите разъем датчика положения дроссельной заслонки (ДПДЗ) и разъем регулятора холостого хода (РХХ), аккуратно нажав на фиксаторы.
3. Снятие корпуса дросселя:
   Выкрутите 4 болта крепления корпуса к впускному коллектору. Извлеките узел, сохранив уплотнительную прокладку (при повреждении замените).
4. Очистка элементов:
   • Распылите очиститель на заслонку, каналы РХХ, внутренние стенки.
   • Удалите размягченные отложения ветошью (не используйте металлические щетки!).
   • Прочистите канал байпаса холостого хода иглой из дерева/пластика.
5. Проверка и монтаж:
   Убедитесь в свободном движении заслонки без заеданий. Установите узел на место с новой прокладкой, затяните болты крест-накрест с моментом 8-10 Н∙м. Подключите разъемы и воздуховод.
6. Адаптация:
   После подключения АКБ выполните процедуру обучения:
   • Включите зажигание на 15 секунд (без запуска двигателя).
   • Запустите мотор, дайте поработать 5 минут на холостом ходу.
   • Сделайте пробную поездку с плавными разгонами и торможениями.

Важно: Не применяйте ацетон или агрессивные растворители – они повреждают антифрикционное покрытие заслонки. При сильном износе оси или механические повреждениях требуется замена узла.

Промывка системы вентиляции картера (ВКГ) на двигателе AR Twin Spark 1.9

На моторах AR Twin Spark 1.9 система ВКГ критически уязвима к закоксовыванию из-за сложной конструкции с двумя клапанами (PCV и маслоотделителем). Загрязнение вызывает рост давления в картере, выдавливание сальников, подтёки масла на впускном коллекторе и повышенный расход смазки. Регулярная очистка каждые 30-40 тыс. км обязательна для предотвращения залегания поршневых колец и снижения компрессии.

Характерные симптомы забитой системы: масляный нагар на дроссельной заслонке, плавающие холостые обороты, ошибки по обеднённой смеси (P0171), масляные пятна под клапанной крышкой. Особенно опасны отложения в узких каналах маслоотделителя – они блокируют возврат конденсата в поддон, провоцируя засасывание масла во впуск через патрубки.

Процедура промывки и ключевые компоненты

Основные этапы работ:

1. Демонтаж клапанной крышки для доступа к лабиринтному маслоотделителю.
2. Очистка сепаратора жёсткой щёткой и аэрозольным очистителем карбюратора (тип ABRO CC-220).
3. Промывка патрубков ВКГ (диаметром 15-18 мм) от впускного коллектора до клапанной крышки сжатым воздухом.
4. Чистка двухходового клапана PCV (расположен под впускным коллектором) – проверка хода штока и отсутствия залипания.
5. Замена уплотнительных колец на патрубках и фланцах (типовые размеры Ø22 мм и Ø28 мм).

Типовые проблемы после промывки:

• Нестабильный холостой ход – требует калибровки ДЗ и адаптации РХХ.
• Посторонние шумы – свидетельствуют о неправильной сборке или повреждении патрубков.
• Снижение компрессии – возникает при попадании крупных отложений в камеру сгорания.

Компонент	Регламент замены	Типовые неисправности
Клапан PCV	60-80 тыс. км	Залипание штока, разрыв мембраны
Патрубки ВКГ	Осмотр при ТО	Трещины, потеря эластичности
Уплотнения клапанной крышки	Каждая промывка ВКГ	Деформация, выдавливание

Замена датчика положения коленчатого вала

Датчик положения коленчатого вала (ДПКВ) на двигателе AR Twin Spark 1.9 играет критическую роль в синхронизации работы системы зажигания и впрыска топлива. Его неисправность приводит к немедленному отказу двигателя: мотор глохнет, не запускается или работает с перебоями, а на приборной панели загорается индикатор Check Engine с характерными ошибками (например, P0335).

Располагается ДПКВ в передней части двигателя, вблизи шкива коленвала, обычно крепится одним болтом на кронштейне. Доступ осложнен навесным оборудованием, часто требуется демонтаж защиты картера или элементов впускного тракта для удобства работы. Важно перед заменой убедиться в отсутствии повреждений проводки и разъема, а также проверить зазор между датчиком и задающим диском (реперным колесом) на коленвале – он должен составлять 0,8–1,5 мм.

Порядок замены

1. Отключить минусовую клемму аккумуляторной батареи.
2. Снять элементы, мешающие доступу (защита картера, воздуховод, при необходимости генераторный кожух).
3. Отсоединить электрический разъем датчика, нажав на фиксатор.
4. Выкрутить крепежный болт (обычно на 10 мм) и аккуратно извлечь датчик из посадочного отверстия.

Установка нового датчика:

• Очистить посадочное место от грязи и металлической стружки.
• Проверить зазор между новым датчиком и зубьями шкива коленвала.
• Аккуратно вставить датчик, затянуть крепежный болт моментом 8–10 Н∙м (не перетягивать!).
• Подключить разъем, убедившись в надежной фиксации.
• Собрать снятые компоненты, подключить АКБ.

После замены обязательно выполнить сброс ошибок ЭБУ сканером. Запустить двигатель – устойчивая работа на холостом ходу подтвердит успешность замены. Используйте только оригинальные датчики или проверенные аналоги – некорректные сигналы ДПКВ нарушат работу системы Twin Spark.

Диагностика датчика фаз (распредвала) на AR Twin Spark 1.9

Датчик фаз (ДФ) на двигателе AR Twin Spark 1.9 определяет положение распределительного вала для точного управления фазами газораспределения и попарного впрыска топлива в режиме Twin Spark. Неисправность ДФ вызывает ошибки типа P0340-P0343, переход ЭБУ на попарно-параллельный впрыск, повышение расхода топлива и нестабильный запуск. Характерные симптомы включают увеличенное время прокрутки перед запуском (особенно "на горячую"), плавающие обороты на холостом ходу и дергания при разгоне.

Для диагностики ДФ на AR 1.9 TS требуются мультиметр, диагностический сканер (типа MultiScan, ELM327 с ПО) и осциллограф (опционально). Перед проверкой убедитесь в отсутствии механических повреждений проводки и разъема датчика, а также корректном натяжении цепи ГРМ – сбитые метки имитируют признаки неисправности ДФ.

Методы диагностики

Этапы проверки:

1. Сканирование ошибок: Считайте коды неисправностей через OBD-II разъем. Коды P0340 (неисправность цепи) или P0341 (некорректный сигнал) указывают на проблемы с ДФ.
2. Визуальный осмотр:
   • Проверьте целостность корпуса датчика и отсутствие металлической стружки на магнитном наконечнике.
   • Убедитесь в надежности контактов разъема (окисление, люфт) и отсутствии повреждений проводов.
3. Проверка сопротивления:
   • Отсоедините разъем ДФ, измерьте сопротивление между контактами 1 и 2 (рабочая обмотка). Норма для AR 1.9 TS: 600-900 Ом.
   • Сопротивление между контактом 3 ("масса") и корпусом датчика должно быть ~0 Ом.
4. Проверка напряжения:

   Контакт разъема	Напряжение (ключ зажигания ON)	Назначение
   1	~12V	Питание (+)
   2	0.3-1.2V (меняется при запуске)	Сигнальный
   3	0V	"Масса"

5. Анализ сигнала осциллографом: Подключитесь к сигнальному проводу (контакт 2). Исправный ДФ генерирует прямоугольные импульсы 0-12V при вращении двигателя. Отсутствие импульсов или искаженная форма подтверждают неисправность.
6. Проверка зазора: Зазор между торцом ДФ и задающим диском распредвала должен составлять 0.3-1.3 мм. Регулируется прокладками под датчиком.

Важно: При замене ДФ используйте оригинальные датчики (например, Magneti Marelli). После установки обязательно удалите адаптации ЭБУ через диагностическое ПО и выполните процедуру самообучения холостого хода. Некорректный сигнал ДФ может привести к повреждению катализатора из-за нарушенного состава смеси.

Подтеки антифриза: поиск источника

На двигателе AR Twin Spark 1.9 подтёки охлаждающей жидкости требуют немедленной диагностики из-за риска перегрева и особенностей конструкции. Источники утечек часто локализуются в характерных зонах, связанных с возрастным износом уплотнений или микротрещинами в пластиковых компонентах системы охлаждения.

Для точного определения причины последовательно проверьте критические узлы. Начинайте с визуального осмотра на холодном двигателе при хорошем освещении, используя фонарь и зеркало для труднодоступных мест. Обращайте внимание на следы тосола характерного цвета (обычно зелёного или красного) и белесые разводы высохшего антифриза.

Основные источники протечек

• Патрубки радиатора и отопителя: Трещины возле хомутов, особенно на нижних патрубках.
• Помпа (водяной насос): Износ сальника (следы тосола ниже шкива помпы).
• Пробка расширительного бачка: Потеря давления из-за износа клапана в крышке.
• Термостат: Износ прокладки корпуса (расположен под впускным коллектором).
• Фланцы дроссельного узла: Утечки через прокладку между корпусом дросселя и ГБЦ.
• Радиатор: Коррозия трубок или пластиковых бачков (особенно по бокам).
• Печка салона: Запотевание стёкол или лужи под ковролином (признак течи радиатора отопителя).

Для сложных случаев примените тест давления системы (специальным насосом). Нагнетайте давление до 1.5 бар на холодном моторе – это выявит скрытые дефекты патрубков, прокладок или микротрещин. Проверяйте обязательно герметичность пробки расширительного бачка – неисправная крышка имитирует течь без видимых следов.

При замене дефектных элементов используйте оригинальные прокладки и патрубки. Затягивайте хомуты строго по моменту, чтобы избежать пережатия пластиковых штуцеров. После ремонта повторно проверяйте систему под давлением перед запуском двигателя.

Замена термостата: признаки неисправности

Термостат двигателя AR Twin Spark 1.9 критичен для поддержания оптимального температурного режима. Его неисправность напрямую влияет на эффективность работы силового агрегата, расход топлива и ресурс компонентов системы охлаждения. Нарушение функционала этого узла требует немедленного вмешательства во избежание серьезных поломок.

Своевременное выявление симптомов позволяет предотвратить критические последствия. Ключевые признаки неисправности термостата проявляются в изменении температурного поведения двигателя и визуальных отклонениях в работе системы охлаждения. Игнорирование этих сигналов ведет к риску перегрева и деформации ГБЦ.

Характерные симптомы для диагностики

• Длительный прогрев – стрелка температуры не достигает нормы (90°C) даже после 10-15 минут движения. Термостат заклинил в открытом положении, антифриз постоянно циркулирует через радиатор.
• Перегрев двигателя – быстрый рост температуры до красной зоны, особенно под нагрузкой. Указывает на заклинивание термостата в закрытом состоянии и блокировку потока жидкости к радиатору.
• Скачки температуры – хаотичное движение стрелки между 70°C и 100°C при стабильной нагрузке. Характерно для изношенного термостата с подклиниванием клапана.
• Холодный нижний патрубок радиатора при прогретом двигателе (проверяется осторожно рукой!). Подтверждает отсутствие циркуляции через основной контур охлаждения.
• Потеки антифриза вокруг корпуса термостата или на соединительных патрубках – признак износа уплотнителей или коррозии корпуса.

Для точной верификации неисправности на AR Twin Spark 1.9 рекомендуется снять термостат и провести тест с нагреванием в воде: исправный элемент начинает открываться при 87°C, полностью раскрывается к 102°C. Отклонение от этих параметров требует замены.

Замена помпы охлаждающей жидкости

Демонтаж помпы требует предварительного слива охлаждающей жидкости через сливные пробки радиатора и блока цилиндров. Обязательно снимите ремень ГРМ и при необходимости демонтируйте натяжные ролики для беспрепятственного доступа к корпусу помпы. Очистите посадочную плоскость на блоке цилиндров от остатков старой прокладки и загрязнений металлической щеткой.

Установите новую помпу с оригинальной прокладкой, предварительно нанеся тонкий слой герметика Loctite 574 на обе поверхности. Затягивайте болты крест-накрест с моментом 10 Н∙м во избежание перекоса. При сборке ГРМ строго совмещайте метки на шкивах коленвала, распредвалов и балансирного вала – ошибка приведет к встрече клапанов с поршнями.

Критичные нюансы при замене

• Только оригиальные запчасти: Китайские аналоги имеют ресурс менее 15 000 км из-за хрупкой крыльчатки
• Проверка термостата: Замените термостат при пробеге свыше 80 000 км, пока доступ открыт
• Контроль натяжителя: Обязательно установите новый натяжной ролик ремня ГРМ

Параметр	Значение
Момент затяжки болтов помпы	10 Н∙м
Рекомендуемый герметик	Loctite 574
Тип охлаждающей жидкости	Paraflu UP (зеленая)

После запуска прогрейте двигатель до срабатывания вентилятора, проверяя соединения на течь. Обязательно выполните процедуру удаления воздушных пробок: при работающем моторе откройте расширительный бачок, несколько раз сожмите патрубки печки, добавьте жидкость до метки MAX. Повторяйте 2-3 дня после замены, контролируя уровень.

Шумы при запуске: возможные причины

Посторонние звуки при запуске двигателя AR Twin Spark 1.9 требуют немедленной диагностики, так как могут сигнализировать о критических неисправностях. Характер шума (металлический стук, скрежет, свист) и его продолжительность (только при запуске или после прогрева) помогают определить источник проблемы.

На холодном двигателе шумы часто проявляются интенсивнее из-за загустевшего масла, снижающего эффективность смазки узлов. Особое внимание следует уделить компонентам ГРМ и топливной системы, так как их неисправности типичны для Twin Spark 1.9.

Основные источники шумов:

• Цепь ГРМ
  • Растяжение цепи из-за естественного износа
  • Заклинивание или износ натяжителя/успокоителя
  • Недостаточное давление масла в системе натяжения
• Гидрокомпенсаторы
  • Завоздушивание системы смазки
  • Загрязнение масляных каналов (шлак, нагар)
  • Механический износ плунжерных пар
• Стартер и маховик
  • Износ бендикса или венца маховика
  • Ослабление крепления стартера
  • Деформация зубьев шестерни привода
• Навесное оборудование
  • Люфт подшипников генератора/помпы
  • Проскальзывание ремня из-за износа роликов
  • Дефекты подшипника турбокомпрессора (для турбированных версий)

Вибрации двигателя: методы устранения

Вибрации на моторе AR Twin Spark 1.9 часто возникают из-за дисбаланса в работе цилиндров или механических неисправностей. Особенность конструкции с двумя свечами на цилиндр требует тщательной проверки обоих контуров зажигания, так как пропуски воспламенения – распространённая причина тряски.

Не менее критичны состояние опор (подушек) двигателя, износ которых приводит к усиленной передаче вибрации на кузов. Также стоит учитывать возможные дефекты шкивов, дисбаланс коленчатого вала или проблемы с маховиком, особенно после ремонтных вмешательств.

Алгоритм диагностики и устранения

Последовательность действий при поиске причины:

1. Проверка зажигания:
   • Диагностика свечей в обоих колодцах каждого цилиндра на нагар и зазоры
   • Тест катушек зажигания мультиметром (сопротивление первичной/вторичной обмоток)
   • Осмотр высоковольтных проводов на пробой
2. Контроль топливоподачи:
   • Замер давления в топливной рампе (норма: 2.8-3.2 бар)
   • Проверка форсунок на равномерность распыла и производительность
3. Механическая диагностика:
   • Замер компрессии (допустимый разброс между цилиндрами – не более 1 атм)
   • Визуальный осмотр опор двигателя на трещины и проседание резины
   • Проверка цепей ГРМ и балансирных валов на правильность установки меток

Ключевые параметры для оценки:

Параметр	Норма для Twin Spark 1.9	Отклонение → Риск вибрации
Компрессия	12-14 бар	Перепад >1.5 бар между цилиндрами
Зазор свечи	0.8-0.9 мм	Неправильный зазор/загрязнение
Люфт опор двигателя	≤ 3 мм	Разрыв демпфера, усадка резины
Биение шкивов	≤ 0.5 мм	Деформация, износ ремня ГРМ

Важно! При замене опор двигателя используйте только оригинальные комплектующие – неоригинал часто не гасит низкочастотные вибрации, характерные для Twin Spark. После ремонта обязательна проверка соосности КПП и двигателя.

Падение мощности: алгоритм поиска причины

Систематично проверяйте компоненты, начиная с самых распространенных неисправностей. Исключайте проблемы последовательно, используя диагностическое оборудование и визуальный осмотр.

Сосредоточьтесь на узлах, напрямую влияющих на смесеобразование, воспламенение и механическую целостность двигателя. Фиксируйте результаты каждого этапа для анализа.

Пошаговый алгоритм диагностики

1. Топливная система:
   • Замер давления топлива (норма: 3.0-3.5 бар на холостом ходу)
   • Контроль состояния топливного фильтра
   • Проверка производительности форсунок и герметичности уплотнений
2. Система зажигания:
   • Диагностика свечей зажигания (зазор 0.8-0.9 мм, отсутствие нагара)
   • Проверка высоковольтных проводов (сопротивление до 6 кОм)
   • Тестирование катушек зажигания (искрообразование под нагрузкой)
3. Воздушный тракт и датчики:
   • Замена воздушного фильтра при загрязнении
   • Контроль показаний ДМРВ (нормальные значения: 8-14 кг/ч на ХХ)
   • Проверка ДПДЗ и датчика температуры впускного воздуха
   • Поиск подсосов воздуха после ДМРВ (дымы, пропан)
4. Выпускная система:
   • Замер противодавления катализатора (макс. 0.3 бар на 2500 об/мин)
   • Визуальный осмотр гофры и соединений
5. Механическая часть:
   • Замер компрессии (минимум 11 бар, разница между цилиндрами ≤1 бар)
   • Контроль цепи ГРМ (натяжитель, успокоители)
   • Проверка регулировки фаз Twin Spark
6. Электроника:
   • Сканирование ошибок ЭБУ (особое внимание: P0300, P0171, P0420)
   • Анализ сигналов лямбда-зондов (осциллографом)
   • Проверка датчика положения коленвала и корректности установки меток

Компонент	Критичные параметры	Инструмент проверки
Топливный насос	Производительность >1 л/мин	Манометр + мерная емкость
Катализатор	Температура входа/выхода (разница ≤50°C)	Пирометр
ДМРВ Bosch 0 280 218 016	Напряжение сигнала: 0.9-1.4В (ХХ)	Мультиметр

Примечание: На двигателях с пробегом свыше 150 000 км особое внимание уделите состоянию вакуумных магистралей и герметичности прокладки впускного коллектора – частые скрытые причины подсоса воздуха.

Диагностика масляного насоса на производительность

Проверка производительности масляного насоса на двигателе AR Twin Spark 1.9 требует измерения фактического давления масла и его соответствия техническим нормативам. Для этого подключают механический манометр напрямую в магистраль вместо штатного датчика давления, используя переходник с резьбой М10х1. Запускают двигатель и фиксируют показатели на разных режимах работы: холостом ходу (не менее 1.2-1.5 бар), 2000 об/мин (2.5-4.5 бар) и 3000 об/мин (4.0-5.5 бар). Одновременно контролируют температуру масла – диагностика проводится при 80-90°C.

Снижение давления ниже допустимых значений указывает на износ деталей насоса или увеличенные зазоры в системе смазки. Обязательно проверяют состояние редукционного клапана: заклинивание в открытом положении, загрязнение каналов или ослабление пружины напрямую влияют на производительность. Параллельно анализируют масляный фильтр – его перепускной клапан должен оставаться закрытым под давлением, а сам фильтр не иметь деформаций.

Ключевые этапы диагностики

• Проверка герметичности системы: Осмотр поддона, уплотнителей датчиков и масляного фильтра на предмет утечек
• Контроль уровня и качества масла: Использование масла с неправильной вязкостью или степенью загрязнения снижает давление
• Замер зазоров насоса: При разборке проверяют зазор между шестернями и крышкой (допуск до 0.15 мм), а также между зубьями (до 0.25 мм)

Параметр	Нормальное значение	Критическое значение
Давление на холостом ходу	≥1.2 бар	<1.0 бар
Давление при 3000 об/мин	4.0-5.5 бар	<3.5 бар
Зазор шестерня-крышка	0.05-0.10 мм	>0.15 мм

Важно: При замене насоса обязательной замене подлежит приводная цепь ГРМ и натяжители – доступ к насосу требует демонтажа цепи. Характерный признак износа – металлическая стружка в поддоне или масляном фильтре. После ремонта проводят контрольный замер давления с новым фильтром и прогретым маслом.

Двигатель глохнет на холостых: диагностика

Проблема с остановкой мотора на холостом ходу у AR Twin Spark 1.9 требует системной проверки. Основные причины связаны с нарушениями в топливоподаче, системе зажигания, управлении воздухом или механическими неисправностями. Диагностику начинают с компьютерного сканирования на наличие ошибок, затем переходят к визуальному осмотру и проверке ключевых компонентов.

Особое внимание уделяют характерным для Twin Spark узлам: двум катушкам зажигания, двум датчикам положения коленвала (ДПКВ) и индивидуальным модулям управления катушками. Отказ любого из этих элементов нарушает синхронизацию работы двойного зажигания, что критично для стабильности холостого хода.

Этапы диагностики

1. Базовые проверки:

• Считывание ошибок через диагностический разъем OBD-II
• Контроль состояния воздушного фильтра и патрубков на предмет трещин
• Проверка герметичности впускного тракта (разгерметизация вызывает "подсос" воздуха)

2. Анализ системы зажигания:

1. Тестирование обеих катушек зажигания на искрообразование
2. Проверка сопротивления высоковольтных проводов (номинал 4-6 кОм)
3. Контроль работоспособности ДПКВ и датчика распредвала (осциллографом)

3. Проверка топливной системы:

• Замер давления в топливной рампе (норма: 3.0-3.5 бар)
• Диагностика регулятора давления топлива
• Оценка состояния форсунок (промывка при загрязнении)

4. Критичные компоненты Twin Spark:

Элемент	Метод проверки
Модули управления катушками	Замена на заведомо исправный
Датчик температуры ОЖ	Сопротивление при 20°C: 2.3-2.5 кОм
Дроссельная заслонка	Чистка канала, калибровка адаптаций

5. Дополнительные проверки: Тестирование датчика массового расхода воздуха (ДМРВ), клапана холостого хода, вакуумных магистралей и катализатора на предмет засора. При отсутствии результатов - проверка компрессии (минимум 10 бар в цилиндрах).

Повышенный расход масла: анализ причин

Высокий расход масла на моторах AR Twin Spark 1.9 часто связан с износом маслосъемных колпачков. Резиновые уплотнители теряют эластичность из-за температурных нагрузок, переставая эффективно снимать масло со штоков клапанов. Это приводит к проникновению масла в камеру сгорания через направляющие втулки.

Вторая распространённая причина – деградация поршневых колец. Закоксовывание или залегание компрессионных и маслосъемных колец препятствует правильному удалению излишков масла со стенок цилиндров. Особенно критичен износ третьего (маслосъёмного) кольца, спроектированного для тонкой масляной плёнки.

Дополнительные факторы

Реже встречаются, но требуют проверки:

• Дефекты масляного фильтра/регулятора давления: превышение давления в системе вызывает выдавливание сальников
• Износ сальников коленвала (переднего/заднего): визуально диагностируется по масляным потёкам на поддоне или КПП
• Микротрещины в блоке/ГБЦ: характерно после перегрева двигателя

Симптом	Вероятная причина
Синий дым при запуске	Износ маслосъемных колпачков
Дым под нагрузкой	Проблемы с поршневыми кольцами
Масляные пятна под авто	Утечки через сальники или прокладки

Важно: Для точной диагностики обязательны замеры компрессии, тест на прорыв газов и проверка системы вентиляции картера (PCV). Забитый клапан PCV увеличивает давление в картере, выталкивая масло через уплотнения.

Перегрев двигателя: экстренные меры

При первых признаках перегрева двигателя (стрелка температуры в красной зоне, пар из-под капота, падение мощности) немедленно прекратите движение. Включите печку на максимальную температуру и обороты вентилятора – это поможет отвести тепло от мотора. Продолжать движение при перегреве категорически запрещено, даже до ближайшей парковки.

Остановите автомобиль на безопасном участке дороги, заглушите двигатель и откройте капот для ускорения охлаждения. Не открывайте крышку расширительного бачка или радиатора до полного остывания двигателя (15-30 минут) – горячий антифриз под давлением вызовет ожоги. Контролируйте температуру по приборной панели.

Порядок действий после остановки

1. Проверьте уровень охлаждающей жидкости: Убедившись, что двигатель остыл, осмотрите расширительный бачок. Допустимо долить дистиллированную воду или антифриз только при минимальном уровне.
2. Осмотрите патрубки и радиатор: Ищите следы течи, вздутия патрубков, повреждения основного радиатора или конденсатора кондиционера. Особое внимание уделите термостату и помпе.
3. Проверьте работу вентиляторов: При включенном зажигании (на холодном двигателе) активируйте кондиционер – оба вентилятора должны запуститься на низких оборотах.

Распространённые причины перегрева Twin Spark 1.9

Термостат	Заклинивание в закрытом положении
Помпа	Износ крыльчатки или подшипника
Воздушные пробки	Неправильная замена ОЖ
Забитый радиатор	Наружные загрязнения или внутренняя коррозия
ЭБУ вентиляторов	Отказ реле или датчиков

После устранения видимых причин заводите мотор только при нормальном уровне ОЖ. Медленно двигайтесь к сервису, постоянно контролируя температуру. Если стрелка снова поднимается – немедленно останавливайтесь. Буксировка предпочтительнее дальнейших попыток ехать.

Важно: Не используйте холодную воду для экстренного охлаждения – резкий перепад температур деформирует ГБЦ и БЦ. Многократный перегрев неизбежно приводит к прогарам прокладки ГБЦ и короблению алюминиевых деталей двигателя.

Обслуживание системы EGR: чистка клапана

Загрязнение клапана EGR на моторе AR Twin Spark 1.9 сажей и нагаром приводит к характерным проблемам: неустойчивому холостому ходу, рывкам при разгоне, повышенному дымлению выхлопа и ошибкам типа P0401/P0404. Регулярная чистка (рекомендуется каждые 50-60 тыс. км) предотвращает заклинивание механизма в открытом/закрытом положении и восстанавливает нормальную рециркуляцию газов.

Демонтаж клапана требует снятия воздушного патрубка и электроразъема, после чего откручиваются два крепежных болта. Перед снятием маркером отмечается положение клапана относительно впускного коллектора для правильной установки. Очистка выполняется вне двигателя во избежание попадания абразивных частиц в систему.

Процедура очистки клапана EGR

Для эффективной очистки потребуются:

• Специализированный очиститель карбюратора/EGR (например, ABRO, Liqui Moly Pro-line)
• Мягкие ёршики для трубок
• Безворсовые салфетки
• Зубочистки или пластиковые лопатки

Этапы обработки:

1. Обильно нанести очиститель на седло клапана и шток, особенно в области штока и возвратной пружины
2. Выдержать 10-15 минут для размягчения отложений
3. Аккуратно удалить размягченный нагар салфетками, используя ёршики для каналов
4. Повторять обработку до полного удаления загрязнений со всех поверхностей
5. Проверить свободный ход штока рукой (должен двигаться без заеданий)

Важно: запрещено использовать металлические щетки или скребки – они повреждают уплотнительные поверхности. После чистки клапан устанавливается на место с новой прокладкой (оригинальный номер Fiat: 71758690), ранее отмеченное положение выравнивается точно.

Параметр	Значение	Контроль после чистки
Ход штока	8-10 мм	Плавность перемещения
Зазор седла	Без задиров	Герметичность при закрытии
Крутящий момент болтов	10-12 Н·м	Отсутствие подсоса воздуха

После установки выполняется адаптация клапана через диагностический сканер (MULTIECUSCAN) – процедура "Learn Values". Необходимо проверить отсутствие ошибок EGR в памяти ЭБУ и стабильность оборотов холостого хода.

Диагностика катализатора на засорение

Забитый катализатор критично влияет на работу мотора AR Twin Spark 1.9, вызывая заметную потерю мощности, особенно на высоких оборотах, и затрудненный запуск. Нарушение отвода выхлопных газов создает избыточное противодавление в выпускном тракте, что нарушает наполнение цилиндров свежей топливовоздушной смесью.

Для двигателя с системой Twin Spark это чревато дисбалансом работы парных свечей зажигания и некорректными показаниями лямбда-зондов. Длительная эксплуатация с засоренным катализатором приводит к перегреву выпускного коллектора, повреждению клапанов EGR и ускоренному износу турбины (если она установлена).

Методы диагностики засорения

Основные способы проверки состояния катализатора на AR 1.9 TS:

• Замер противодавления в выпускной системе:
  • Вкрутить манометр (через переходник) вместо первого лямбда-зонда
  • Завести двигатель и снять показания на холостом ходу (норма: до 0.5 Бар)
  • Проверить давление на 2500-3000 об/мин (критичное значение: выше 1.5 Бар)
• Анализ данных OBD-II:
  • Контроль напряжения второго лямбда-зонда – стабильный сигнал указывает на нерабочий катализатор
  • Сравнение показаний лямбда-зондов до и после катализатора (разница должна быть заметной)
  • Наличие ошибок P0420/P0430 (эффективность катализатора ниже нормы)
• Визуальный осмотр и простукивание:
  • Снятие катализатора и проверка на просвет – забитые соты не пропускают свет
  • Характерный звон керамической крошки при постукивании по корпусу
  • Наличие оплавлений или деформаций на корпусе

Дополнительные признаки при тест-драйве: мотор не раскручивается выше 4000-4500 об/мин, рывки при резком нажатии педали газа, повышенный расход топлива, запах сероводорода (тухлых яиц) из выхлопа. Для точной диагностики рекомендуется комбинировать несколько методов, особенно при отсутствии явных ошибок ЭБУ.

Регулировка холостого хода (оборотов)

Стабильность холостого хода на моторе AR Twin Spark 1.9 напрямую зависит от корректной работы системы управления двигателем (ECU Bosch Motronic MP7.0) и исправности исполнительных механизмов. Основным элементом регулировки выступает электронный дроссельный модуль (ETM), который изменяет сечение байпасного канала, минуя основную заслонку, по сигналу контроллера.

Процедура не требует ручной настройки винтами, так как обороты поддерживаются автоматически на уровне 750-800 об/мин при прогретом двигателе (температура охлаждающей жидкости 80-90°C) и выключенных энергопотребителях (кондиционер, фары). Любое отклонение от нормы указывает на неисправность.

Типичные причины нестабильного холостого хода

• Загрязнение дроссельного узла и байпасного канала: Нагар нарушает точность регулировки ETM.
• Неисправность регулятора холостого хода (встроен в ETM): Износ шагового двигателя или загрязнение штока.
• Подсос неучтенного воздуха: Трещины в гофрах впуска, износ прокладок (впускного коллектора, дросселя, клапанной крышки).
• Некорректные показания датчиков: ДПДЗ (Датчик Положения Дроссельной Заслонки), ДМРВ (Датчик Массового Расхода Воздуха), ДТОЖ (Датчик Температуры Охлаждающей Жидкости).
• Проблемы с системой зажигания: Износ свечей, высоковольтных проводов, катушек Twin Spark.
• Загрязнение или отказ клапана системы вентиляции картера (PCV).

Диагностика и устранение: Обязательна компьютерная диагностика для считывания ошибок ECU и анализа параметров работы датчиков в реальном времени. Последовательность действий:

1. Очистка дроссельного узла и байпасного канала специальным средством (без механического воздействия).
2. Проверка герметичности впускного тракта (дым-машиной или методом распыления очистителя на стыки).
3. Контроль состояния свечей зажигания, проводов, катушек.
4. Проверка корректности показаний ДМРВ, ДТОЖ, ДПДЗ.
5. Тестирование работы клапана PCV.
6. Адаптация дроссельного узла после чистки или замены через диагностическое оборудование.

Важно: Попытки механической регулировки (например, винтом на корпусе дросселя) бесполезны и нарушают заводские настройки ECU. После любых ремонтных работ, затрагивающих впуск или управление двигателем, обязательна процедура адаптации "нулевого" положения дроссельной заслонки с помощью сканера.

Объем и тип моторного масла для замены

Для двигателя AR Twin Spark 1.9 рекомендуется синтетическое масло с вязкостью 5W-40 или 10W-40, соответствующие стандартам ACEA A3/B4. Данные характеристики обеспечивают оптимальную защиту компонентов мотора при высоких нагрузках и температурных режимах. Категорически не допускается использование масел класса ниже API SL или устаревших минеральных составов.

Полный объем масла при замене с фильтром составляет 4.5 литра. После заливки и запуска двигателя необходимо дождаться заполнения масляного фильтра, затем заглушить мотор и через 5-10 минут проверить уровень щупом. Доливайте масло небольшими порциями (не более 100 мл за раз), чтобы не превысить отметку MAX. Излишек масла вызывает вспенивание и ускоренный износ сальников.

Ключевые параметры и рекомендации

Параметр	Значение
Тип масла	Полностью синтетическое
Вязкость (SAE)	5W-40 / 10W-40
Объем с фильтром	4.5 л
Стандарты	ACEA A3/B4, API SL/SM/SN

Важные нюансы:

• При замене обязательно устанавливайте новый оригинальный фильтр (код: 71756741)
• Интервал замены: каждые 15 000 км или 1 раз в год
• Проверяйте уровень масла на холодном двигателе или через 10 мин после остановки

Рекомендации по топливу (бензин/газ)

Для бензиновой версии AR Twin Spark 1.9 критично использование топлива с октановым числом не ниже АИ-95. Допускается АИ-92 только в экстренных случаях, но систематическая заправка ведет к детонации, перегреву и выходу из строя алюминиевых поршней. Требуется минимум раз в 5 000 км применять присадки-очистители форсунок и топливной системы для предотвращения закоксовывания впускных клапанов и каналов.

При установке ГБО (газобаллонного оборудования) обязательна адаптация под двухзонное зажигание Twin Spark. Рекомендуется исключительно 4-е поколение с распределенным впрыском газа и корректным датчиком лямбда-зонда. Используйте пропан-бутан, метан недопустим из-за низкой теплотворности. Интервал замены газового фильтра сокращается до 10 000 км.

Ключевые требования для ГБО

• Качество газа: Только сертифицированные АГЗС. Примеси серы повреждают седла клапанов.
• Прогрев двигателя: Запуск и прогрев только на бензине до +40°C ОЖ.
• Регулировки: Каждые 15 000 км – проверка угла опережения зажигания и калибровка газовых форсунок.

Параметр	Бензин	Газ (ГБО 4-го поколения)
Октановое число	АИ-95+	105-110
Расход (л/100км)	7.5-8.5	8.5-9.8
Регламент ТО	Очистка инжектора – 5 000 км	Замена газового фильтра – 10 000 км

Важно: При длительном простое (более 2 недель) сливайте газ из магистрали. Компоненты ГБО чувствительны к конденсату и примесям в баллоне.

Рабочие характеристики: мощность и крутящий момент

Двигатель AR Twin Spark 1.9 развивает максимальную мощность 140 л.с. при 6000 об/мин. Пиковый крутящий момент достигает 190 Н·м в диапазоне 4000–4500 об/мин. Эти показатели обеспечиваются за счёт двух свечей зажигания на цилиндр, что улучшает полноту сгорания топливно-воздушной смеси и эффективность работы силового агрегата.

Конструкция с двумя распредвалами (DOHC) и 16 клапанами оптимизирует газообмен, способствуя стабильной тяге на средних оборотах. Характерная особенность – эластичность: 90% максимального крутящего момента доступно уже с 2000 об/мин, что обеспечивает уверенное ускорение без необходимости раскручивать двигатель до высоких оборотов.

Ключевые особенности системы Twin Spark:

• Уменьшение детонации за счёт сокращения пути пламени
• Снижение расхода топлива на крейсерских режимах
• Более полное сгорание обеднённых смесей

Параметр	Значение
Максимальная мощность	140 л.с. @ 6000 об/мин
Крутящий момент	190 Н·м @ 4000-4500 об/мин
Доступность момента	90% от пика с 2000 об/мин

Ресурс двигателя: факторы его сокращения

Ресурс мотора AR Twin Spark 1.9 при грамотном обслуживании может достигать 250-300 тыс. км, однако ряд факторов способен существенно сократить этот показатель. Игнорирование критичных аспектов эксплуатации ведет к ускоренному износу деталей цилиндропоршневой группы, газораспределительного механизма и систем смазки.

Ключевыми причинами преждевременного выхода из строя являются нарушения регламента технического обслуживания и эксплуатации в экстремальных режимах. Особое внимание требует состояние систем, напрямую влияющих на температурный режим и качество смазки трущихся поверхностей.

Основные факторы сокращения ресурса

Наиболее разрушительное воздействие оказывают:

• Несвоевременная замена масла (рекомендованный интервал - не более 10 тыс. км): Старое масло теряет смазывающие свойства, вызывая задиры вкладышей и зеркал цилиндров.
• Перегрев двигателя: Деформация ГБЦ, прогар прокладки, ускоренный износ поршневых колец из-за:
  • Неисправности термостата или помпы
  • Забитого радиатора или утечек ОЖ
  • Поломки вентилятора охлаждения
• Низкое качество топлива: Детонация разрушает поршни, нагар на клапанах и свечах нарушает работу Twin Spark системы.

Дополнительные риски создают:

1. Загрязненный воздушный фильтр - вызывает обеднение смеси и повышенный износ.
2. Неисправности системы зажигания (свечи, катушки, ВВ-провода) - калильное зажигание, пропуски воспламенения.
3. Агрессивная эксплуатация:
   • Постоянная езда на высоких оборотах (>4500 об/мин)
   • Частые "холодные" старты с резким ускорением
4. Механические повреждения:

   Обрыв ремня ГРМ	→	Деформация клапанов
   Износ цепи балансира	→	Разрушение поддона картера

Эксплуатационные ограничения и рекомендации

Используйте исключительно бензин с октановым числом не ниже АИ-95. Применение низкооктанового топлива вызывает детонацию, повышает риск повреждения поршневой группы и головки блока цилиндров. Соблюдайте регламент замены моторного масла каждые 10 000-15 000 км, применяя синтетические составы вязкостью 5W-40 или 10W-40, соответствующие стандартам ACEA A3/B4.

Не допускайте перегрева двигателя выше 110°C – это провоцирует деформацию алюминиевой ГБЦ и прогар прокладки. Контролируйте уровень антифриза G11/G12 и состояние радиатора. Избегайте длительной работы на холостых оборотах свыше 20 минут – это приводит к коксованию маслосъемных колец и повышенному расходу масла.

Критичные требования к обслуживанию

• Система зажигания: Заменяйте обе свечи в каждом цилиндре синхронно каждые 30 000 км (рекомендуемые модели: NGK BKR6EK или Denso K20TXR)
• Газораспределительный механизм: Обязательная замена ремня ГРМ с роликами и помпой каждые 60 000 км во избежание встречи клапанов с поршнями
• Воздушный фильтр: Обновляйте каждые 15 000 км для предотвращения абразивного износа цилиндров

При появлении стуков в верхней части двигателя (характерный признак износа гидрокомпенсаторов) немедленно проведите диагностику. Не эксплуатируйте мотор с плавающими оборотами холостого хода – это свидетельствует о загрязнении дроссельного узла или неисправности датчиков.

Параметр	Норма	Критичное отклонение
Расход масла	до 0.5 л/1000 км	свыше 1 л/1000 км
Давление масла (2000 об/мин)	3.5-4.5 бар	менее 2.0 бар

Запрещено использовать присадки в топливо и масло, содержащие металлосодержащие компоненты – они выводят из строя катализатор и лямбда-зонды. При подключении ГБО обязательна установка системы с фазированным впрыском и корректировкой УОЗ.

Список источников

Для глубокого изучения двигателя AR Twin Spark 1.9 использовались специализированные технические материалы и экспертные ресурсы. Основное внимание уделялось официальной документации и практическому опыту ремонта.

Источники включают заводские руководства, независимые исследования и профильные обсуждения. Данные проверялись на соответствие техническим спецификациям и актуальности ремонтных методик.

• Официальное руководство по ремонту Alfa Romeo для моделей 145/146/155/156 (1992-2001 гг.)
• Технические бюллетени производителя по модификациям двигателя 1.9 TS (Arese Series)
• Монография "Конструкция двигателей Alfa Romeo Twin Spark" (издательство Automotive Engineering Press)
• Рабочие тетради по диагностике неисправностей ЦПГ и ГРМ Twin Spark (учебный центр Bosch)
• Архивы статей журнала Quattroruote по сравнительному анализу ресурса компонентов
• Протоколы испытаний системы зажигания Twin Spark (лаборатория Magneti Marelli)
• Материалы технического симпозиума "Особенности обслуживания моторов AR" (2021)
• Специализированные форумы: AlfaOwner, TwinSpark.ru (разделы по капитальному ремонту)

Видео: Твик-доработка-ревизия DLS RA20


• Обзор ВАЗ-21124 - характеристики и описание автомобиля

• Преображение салона МАЗ-500 своими руками

• Шины Nexen - характеристики и отзывы автолюбителей
