Мотор омывателя лобового стекла - где искать и как ремонтировать

Статья обновлена: 18.08.2025

Исправная работа омывателя лобового стекла критически важна для безопасности вождения. Сердцем этой системы является моторчик стеклоомывателя, отвечающий за подачу жидкости на стекло.

При неработающем омывателе первым под подозрение попадает именно насос. Понимание его расположения, принципа работы и методов обслуживания позволит быстро диагностировать проблему.

В статье подробно разберем типичные места установки моторчика в разных авто, признаки его неисправности, а также инструкции по ремонту и замене насоса омывателя.

Типичное расположение мотора омывателя в передней системе

Основной мотор переднего стеклоомывателя интегрирован непосредственно в конструкцию бачка омывающей жидкости. Этот резервуар размещается в подкапотном пространстве, чаще всего на стороне водителя или пассажира, в зоне, защищенной от прямого воздействия высоких температур двигателя.

Конкретная точка монтажа бачка (и, соответственно, насоса) варьируется у разных автопроизводителей. Наиболее распространенные варианты крепления включают фиксацию к брызговику моторного отсека (щитку колесной арки), кронштейнам кузова, либо к элементам радиаторной решетки. Моторчик всегда находится в нижней части бачка, обеспечивая эффективный забор жидкости.

Распространенные места установки

За головной фарой (со стороны водителя или пассажира) – удобный доступ при снятии защиты.
На внутренней поверхности брызговика (пластиковый щиток колесной арки) – требует частичного демонтажа колеса или подкрылка.
Рядом с расширительным бачком антифриза или бачком ГУР – характерно для центральной части моторного отсека.
Под передним бампером – встречается в некоторых кроссоверах, требует доступа снизу.

Важно! В автомобилях с раздельными системами для лобового и фарного омыва может присутствовать дополнительный моторчик.

Варианты размещения насоса в задней системе омыва

В автомобилях с задней системой омыва стекла насос чаще всего располагается в моторном отсеке, интегрируясь в общий бачок омывательной жидкости. Конструктивно он может быть выполнен как отдельный модуль или совмещён с передним насосом в одном корпусе, но с независимыми выходами. Такой вариант упрощает доступ для диагностики и замены, но требует протяжённых магистралей до форсунки заднего стекла.

Альтернативное размещение встречается в хэтчбеках и универсалах – насос монтируется внутри задней двери или под обшивкой багажника. Это сокращает длину трубок и снижает риск замерзания жидкости, однако усложняет обслуживание из-за необходимости разборки интерьера. В редких случаях насос устанавливают в зоне заднего бампера, что критично к защите от грязи и механических повреждений.

Ключевые особенности разных схем

Общий бачок в моторном отсеке:
- Требует проверки клапана обратного потока
- Риск засора в длинных магистралях
В задней двере:
- Чувствителен к вибрации при захлопывании двери
- Обязательна герметизация разъёмов
Под бампером:
- Необходима дополнительная антикоррозийная обработка
- Высокий риск повреждения камнями

Расположение	Сложность ремонта	Типовые неисправности
Моторный отсек	Низкая	Окисление контактов, износ щёток
Задняя дверь	Средняя	Обрыв проводов, трещины патрубков
Зона бампера	Высокая	Коррозия разъёмов, механические повреждения

Расположение бачка омывателя под капотом

Бачок омывателя лобового стекла размещается в подкапотном пространстве автомобиля. Он представляет собой полупрозрачную пластиковую емкость, позволяющую визуально контролировать уровень жидкости.

Конкретное местоположение зависит от модели авто, но чаще всего он находится в передней части моторного отсека: в левом/правом углу возле фар, над крылом или рядом с радиатором. Крышка бачка обычно маркирована символом лобового стекла со струями воды.

Особенности размещения в различных авто

Переднеприводные легковые авто: преимущественно справа (со стороны пассажира) у брызговика
Внедорожники: часто ближе к лобовому стеклу для уменьшения длины магистралей
Некоторые модели BMW/Mercedes: в нише левого переднего крыла
Авто с ГБО: возможен перенос бачка для освобождения места под оборудование

Марка авто	Типичное расположение	Особенности доступа
Lada Vesta	Правый верхний угол моторного отсека	Требуется снятие воздуховода
Kia Rio	За лечной фарой	Свободный доступ без демонтажа
Volkswagen Golf	Над правым колесом	Частично скрыт защитной панелью

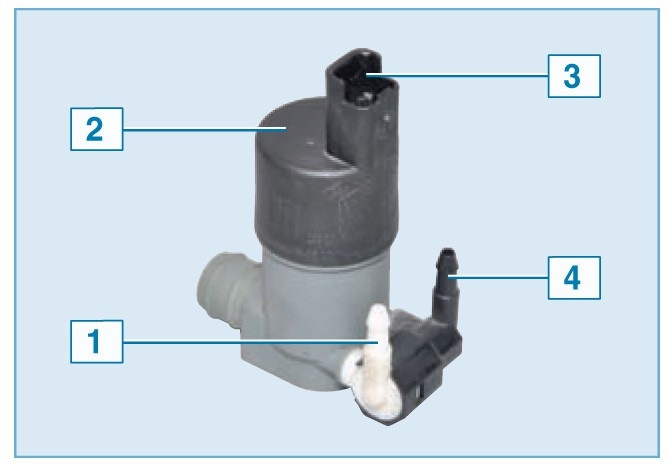

Как визуально идентифицировать моторчик на бачке

Найдите пластиковый бачок омывателя под капотом – обычно белого/полупрозрачного цвета с синей крышкой и символами жидкости. На большинстве моделей авто он расположен в моторном отсеке справа или слева возле кузовной панели, реже – за бампером или под крылом.

Осмотрите нижнюю часть бачка: моторчик крепится непосредственно к его дну или боковой стенке через резиновую прокладку. Ищите цилиндрический чёрный пластиковый модуль диаметром 3-5 см с 2-3 электрическими проводами (часто чёрный и коричневый), выходящими из верхней части корпуса.

Отличительные признаки

Форма и крепление: Цилиндр с плоским монтажным фланцем, прикрученный к бачку саморезами или зафиксированный пластиковой гайкой-кольцом снизу.
Элементы выхода жидкости: Из нижней части корпуса выходит короткий патрубок (реже – металлический штуцер), соединённый с магистралью подачи жидкости к форсункам.
Расположение насоса: Если бачок имеет два отдельных модуля (для лобового и заднего стекла), оба мотора идентичны по конструкции и крепятся рядом.

Важно: На некоторых авто (например, Renault Logan) моторчик может быть частично скрыт защитным кожухом – снимите его для осмотра. При наличии сомнений сверьтесь с технической документацией ТС.

Доступ к насосу в подкапотном пространстве

Насос омывателя обычно располагается внутри бачка стеклоомывателя, который чаще всего устанавливается в подкапотном пространстве в легкодоступном месте. Сам бачок может крепиться к кузову или моторному щиту с помощью пластиковых хомутов, кронштейнов или просто вставляться в резиновое гнездо для фиксации.

Конкретное расположение бачка зависит от модели автомобиля: он может находиться у левой или правой стойки кузова, возле аккумулятора, за фарой, рядом с расширительным бачком охлаждающей жидкости или под воздухозаборником. Перед началом работ визуально определите местонахождение бачка и подведите к нему свободный доступ.

Порядок доступа к моторчику

Обесточьте автомобиль: снимите клемму «минус» с аккумулятора для предотвращения короткого замыкания.
Опустошите бачок: с помощью шприца или резиновой груши откачайте жидкость, либо отсоедините нижний патрубок (подготовьте ёмкость для слива).
Снимите бачок (если требуется):
- Ослабьте крепёжные хомуты или отщёлкните фиксаторы.
- Отсоедините разъём электропитания насоса.
- Вытащите бачок, аккуратно отсоединив шланги подачи жидкости (пометьте их расположение).
Извлеките насос:
- На бачке найдите гнездо насоса (обычно в дне или нижней части стенки).
- Сдавите фиксаторы корпуса насоса и вытолкните его из посадочного места.
- Проверьте состояние резинового уплотнителя – при износе замените его.

Особенности на разных авто

Тип установки	Действия	Примеры авто
Насос отдельно от бачка	Доступ через колёсную арку или защиту двигателя (требуется частичный демонтаж).	Некоторые Volkswagen, Renault
Скрытое расположение бачка	Демонтируйте воздушный фильтр или декоративную накладку.	Ряд BMW, Mercedes-Benz
Доступ без снятия бачка	Насос извлекается сверху после снятия защитной крышки бачка.	Многие современные Lada, Kia, Hyundai

Важно: При установке нового насоса чётко совместите метки на корпусе с пазами бачка и проверьте герметичность соединения. Подключите разъём и шланги в правильной ориентации – ошибка приведёт к работе «всухую» или утечке.

Инструменты для демонтажа электронасоса

Демонтаж моторчика стеклоомывателя требует минимального набора инструментов, но их выбор зависит от конструкции креплений и расположения узла в конкретном автомобиле. Основная сложность заключается в ограниченном пространстве под капотом и хрупкости пластиковых элементов бачка.

Подготовьте инструменты заранее: большинство операций выполняются в стесненных условиях, где поиск недостающих приспособлений затруднен. Убедитесь, что размеры ключей и отверток соответствуют крепежным элементам во избежание срыва граней.

Базовый комплект инструментов

Отвертки: крестовая (PH2) и плоская (5-7 мм) для разъема проводки, фиксаторов и винтов
Набор рожковых ключей: 8-13 мм (размер зависит от модели авто)
Торцовые головки с воротком или трещоткой (8-10 мм) для гаек крепления бачка
Пассатижи с узкими губками: для снятия стопорных колец и хомутов

Специализированные инструменты применяются при сложном доступе:

Съёмник стопорных колец – если насос зафиксирован пружинным кольцом
Удлинитель для трещотки – при глубоком расположении бачка
Пластиковый монтажный лопатка – для аккуратного демонтажа защелок

Инструмент	Цель применения	Риски при отсутствии
Торцевая головка 10 мм	Откручивание креплений бачка	Повреждение пластиковых фиксаторов
Узкие пассатижи	Извлечение уплотнительного кольца	Разрыв резинового уплотнителя
Плоская отвертка	Отсоединение клеммной колодки	Поломка фиксатора разъема

При работе с электронасосом избегайте грубого механического воздействия: пластиковый корпус бачка и патрубки критичны к деформациям. Особую осторожность соблюдайте при снятии герметизирующей манжеты – её повреждение потребует замены всей сборки.

Техника безопасного извлечения моторчика

Перед началом работ убедитесь, что зажигание автомобиля выключено, а ключ извлечён из замка. Отсоедините минусовую клемму аккумуляторной батареи для исключения риска короткого замыкания или случайного запуска электрооборудования. Подготовьте ёмкость для слива остатков жидкости из бачка омывателя, а также ветошь для оперативного удаления проливов.

Определите расположение моторчика в подкапотном пространстве (обычно крепится к бачку или вблизи него). При необходимости демонтируйте элементы, ограничивающие доступ: пластиковые подкрылки, защитные кожухи или декоративные накладки. Визуально проверьте тип крепления: чаще встречаются пластиковые защёлки или резиновые уплотнители, реже – винтовые соединения.

Порядок извлечения

Отсоедините электрический разъём питания: нажмите на фиксатор и аккуратно потяните колодку вдоль оси контактов.
Снимите шланг подачи жидкости с выходного патрубка моторчика, предварительно ослабив хомут (если присутствует).
Освободите корпус от креплений:
- Для защёлок: равномерно подденьте их тонкой отвёрткой, отгибая одновременно с двух сторон.
- Для резиновых втулок: раскачивайте моторчик из стороны в сторону, плавно вытягивая вверх.
Извлекайте насос строго вертикально без перекосов, контролируя положение поплавка датчика уровня (если конструкция совмещённая).

Критические моменты: Не прикладывайте избыточное усилие к пластиковым деталям – корпус бачка легко трескается. Избегайте падения насоса в подкапотное пространство – это может повредить крыльчатку или контакты. При наличии коррозии на металлических клеммах предварительно обработайте их WD-40.

Тип крепления	Инструмент	Риски
Пластиковые защёлки	Плоская отвёртка	Поломка фиксаторов
Резиновые втулки	Без инструмента (руки)	Разрыв уплотнителя
Винты	Крестовая отвёртка	Срыв резьбы

После демонтажа сразу закройте отверстие в бачке чистой ветошью или заглушкой для предотвращения попадания мусора. Проверьте состояние фильтра-сеточки на входном патрубке – при сильном загрязнении промойте или замените её. Важно: Если насос заклинен из-за коррозии, не применяйте грубую силу – обработайте соединение проникающей смазкой и повторите попытку через 15-20 минут.

Проверка герметичности соединений патрубков

Утечки жидкости омывателя через соединения патрубков – частая причина падения давления в системе и слабой подачи жидкости на стекло. Негерметичные стыки приводят к подтёкам в подкапотном пространстве, загрязнению элементов и неэффективной работе омывателей.

Для выявления проблемных участков требуется визуальный осмотр всей трассы подачи жидкости: от бачка до форсунок. Особое внимание уделите местам соединений патрубков с насосом, тройниками, переходниками и штуцерами форсунок.

Порядок диагностики

Откройте капот и попросите помощника кратковременно включить омыватель (2-3 секунды).
Внимательно отслеживайте всю магистраль на предмет:
- Капель жидкости в местах стыков
- Влажных потёков на патрубках
- Распыления жидкости при работе насоса
Сожмите патрубки рукой возле соединений – при наличии микротрещин жидкость может проступать сильнее.
Проверьте плотность посадки трубок на штуцерах – они не должны сниматься без усилия.

Типичные проблемные зоны:

Место соединения	Признак негерметичности	Решение
Штуцер насоса	Лужица под бачком, мокрый насос	Замена уплотнительного кольца или патрубка
Тройники/разветвители	Подтёки на разъёме, отклеивание трубки	Обрезка конца трубки или замена фитинга
Форсунки омывателя	Струйки по капоту, мокрые разъёмы	Замена уплотнителей или форсунок

Обнаруженные прохудившиеся трубки подлежат замене. Надёжно зафиксируйте новые хомутами в местах соединений. При засыхании уплотнителей на штуцерах форсунок или насоса используйте ремкомплекты с новыми резиновыми кольцами.

Диагностика электрических контактов насоса

Проверка электрических контактов насоса омывателя – критический этап поиска неисправностей при отказе работы системы. Недостаточный контакт или коррозия на разъёмах приводят к отсутствию питания двигателя, имитируя его поломку.

Начните с визуального осмотра колодки жгута проводов, подключённой к моторчику (обычно расположена на его корпусе или рядом). Снимите разъём, обращая внимание на возможные следы окисления, белого или зеленоватого налёта на металлических клеммах, а также признаки оплавления пластика или ослабления фиксаторов.

Порядок проверки мультиметром

Для точной диагностики потребуется мультиметр в режиме измерения напряжения:

Отсоедините разъём от насоса для доступа к клеммам питания.
Включите зажигание и активируйте рычаг омывателя (обычно коротким нажатием).
Подсоедините щупы мультиметра к контактам в разъёме жгута проводов:
- Чёрный щуп – на «массу» (кузов, минус АКБ).
- Красный щуп – поочерёдно к каждому проводу в колодке.

Ожидаемые результаты:

Показания мультиметра	Значение
~12–14 В	Питание и «масса» подаются исправно – проблема в моторе или его механике.
Менее 11 В	Плохой контакт в цепи питания, разряжен АКБ, неисправно реле/предохранитель.
0 В	Обрыв цепи: проверьте предохранитель (часто F5-F20, смотрите схему авто), реле омывателя, целостность проводов от блока предохранителей.

Важно! При обнаружении окисления зачистите контакты мелкой наждачной бумагой или специальным очистителем электроцепей. Убедитесь в плотной посадке разъёма на насосе после обратной сборки – вибрация может ослаблять соединение.

Измерение напряжения на клеммах мотора

Проверка напряжения выполняется мультиметром при активации системы омывателя. Отсоедините разъем питания от моторчика, чтобы получить доступ к клеммам электропроводки автомобиля. Включите мультиметр в режим измерения постоянного напряжения (DCV) с диапазоном 20 В.

Подключите красный щуп мультиметра к плюсовому контакту разъема (обычно соответствует проводу цвета, отличного от черного/коричневого). Черный щуп присоедините к минусовой клемме (часто черный или коричневый провод) или надежной массе кузова. Попросите помощника кратковременно активировать омыватель.

Интерпретация показаний

Напряжение 12-14 В указывает на исправность цепи питания. Неисправность вероятна в самом моторчике или механической части.
Напряжение ниже 10 В свидетельствует о проблемах в цепи: окисление контактов, повреждение проводки или слабый заряд АКБ.
Отсутствие напряжения требует проверки предохранителя (обычно в монтажном блоке салона), реле омывателя и целостности проводов.

Показания (V)	Диагностика	Действия
12-14	Питание исправно	Проверка мотора, засоров, качества массы
5-9	Просадка напряжения	Чистка контактов, диагностика АКБ, поиск КЗ
0	Обрыв цепи	Замена предохранителя, проверка реле, прозвон проводов

Важно: При проверке убедитесь, что бачок заполнен жидкостью – некоторые модели блокируют работу при низком уровне. Повторяйте замер 2-3 раза для исключения ошибки контакта. Если напряжение есть только при постукивании по мотору – изношены щетки электродвигателя.

Тестирование целостности электропроводки

Проверка цепи начинается с отключения разъёма питания моторчика омывателя. Используйте мультиметр в режиме прозвонки (Ω) для замера сопротивления между клеммами разъёма и соответствующими контактами блока предохранителей/реле. Отсутствие звукового сигнала или показания «OL» указывают на обрыв.

Протестируйте «массу»: один щуп мультиметра зафиксируйте на минусовой клемме АКБ, вторым коснитесь металлического корпуса моторчика или заземляющего провода. Сопротивление выше 1–2 Ом требует зачистки контактов или восстановления цепи заземления.

Методика проверки

Визуальный осмотр: Ищите перетёртую изоляцию, окисленные контакты, нарушение фиксации разъёмов.
Прогрузка цепи: Подключите лампу-пробник (12В) вместо моторчика. Тусклый свет или его отсутствие – признак высокого сопротивления/обрыва.
Поэтапная прозвонка:
- От АКБ (+) до предохранителя
- От предохранителя до реле
- От реле до разъёма моторчика
- От разъёма до «массы»

Тип неисправности	Показания мультиметра	Решение
Обрыв цепи	«OL» или ∞ Ом	Поиск обрыва, замена провода
Короткое замыкание	~0 Ом (без нагрузки)	Проверка изоляции, устранение КЗ
Высокое сопротивление	>5 Ом на участке	Чистка контактов, замена клемм

Важно! При проверке цепей управления (кнопка/рычаг омывателя) убедитесь в подаче напряжения на реле при активации. Используйте режим «V» (постоянный ток 20В) на мультиметре.

Проверка работоспособности клапанов распылителей

Клапаны распылителей, интегрированные в форсунки омывателя, предотвращают произвольное стекание жидкости после отключения насоса. Их неисправность проявляется подтеканием раствора на капот или отсутствием подачи при работающем двигателе насоса.

Для диагностики выполните последовательную проверку всех распылителей. Снимите наконечники с трубок подачи жидкости и отсоедините их от форсунок. Внимательно осмотрите зоны соединений на предмет заломов шлангов и трещин в пластиковых элементах.

Диагностика и устранение неисправностей

Проверка герметичности клапанов:

Отсоедините шланг от проверяемого распылителя
Запустите двигатель и активируйте омыватель на 2-3 секунды
Оцените напор струи из отсоединённого шланга:
- Сильная струя – проблема в распылителе
- Слабая струя/отсутствие – неисправен насос или забиты магистрали

Чистка клапанного механизма:

Симптом	Действие
Жидкость подтекает из сопла	Продуйте клапан сжатым воздухом (направление – к бачку)
Распыление отсутствует	Замочите наконечник в воде на 30 минут, прочистите иглой отверстие Ø0.5-0.8 мм
Неравномерное распыление	Отрегулируйте угол подачи отверткой, вращая шаровой шарнир

Важно! При замене распылителей используйте оригинальные детали – несоответствие давления открытия клапана (0.15-0.3 Бар) приведет к некорректной работе системы. После ремонта проверьте герметичность всех соединений при работающем двигателе.

Анализ состояния фильтра-сеточки насоса

Фильтр-сеточка – критически важный элемент моторчика омывателя, предотвращающий попадание крупных частиц грязи, песка и мусора в насосную камеру. Располагается либо на всасывающем патрубке внутри бачка омывателя, либо интегрирован в заборную трубку самого насоса. Регулярная проверка его состояния обязательна для корректной работы системы.

Засорение сетки проявляется слабым напором жидкости, полным отказом омывателя или кратковременным включением мотора без подачи жидкости. Игнорирование проблемы ведет к перегрузке электродвигателя, износу крыльчатки и преждевременному выходу насоса из строя.

Порядок диагностики и обслуживания

Демонтаж насоса: отключите разъем питания, снимите моторчик с бачка (обычно крепится пластиковой гайкой или защелками).
Визуальный осмотр: извлеките фильтр из посадочного гнезда. Оцените степень загрязнения:
- Легкое засорение: тонкий слой ила или слизи на сетке.
- Критическое засорение: плотные отложения, полностью перекрывающие ячейки.
Очистка:
- Промойте сеточку в теплой воде с помощью мягкой кисточки.
- Для стойких загрязнений используйте спрей-очиститель карбюратора.
- Не применяйте металлические щетки или абразивы.
Проверка целостности: убедитесь в отсутствии:
- Разрывов сетки
- Деформации крепежных элементов
- Трещин на пластиковом корпусе

Состояние фильтра	Действия	Риски при игнорировании
Чистый, без повреждений	Установить на место	Нет
Сильно загрязненный	Повторная очистка/замена	Перегрев мотора, обрыв вала
Механические повреждения	Обязательная замена	Забивание насоса, заклинивание

При сильном износе или невозможности очистки замените фильтр. Используйте только оригинальные или совместимые аналоги – неподходящая сетка может нарушить герметичность соединения. После установки проверьте работу системы на всех режимах (лобовое/заднее стекло).

Чистка фильтра от грязи и кальциевых отложений

Фильтр моторчика омывателя, обычно расположенный на заборной трубке внутри бачка или непосредственно на корпусе насоса, критически важен для защиты крыльчатки от абразивных частиц и волокон. Со временем он забивается дорожной грязью, солевыми отложениями и минеральным осадком от некачественной жидкости, резко снижая производительность системы или полностью блокируя подачу омывателя.

Для чистки демонтируйте насос из бачка (отсоединив электрический разъем и патрубок), аккуратно извлеките мелкосетчатый фильтр из посадочного гнезда. Используйте мягкую зубную щетку и теплый мыльный раствор для удаления поверхностных загрязнений. Упорные кальциевые отложения требуют замачивания на 15-20 минут в столовом уксусе или специализированном автоочистителе системы омывателя.

Порядок действий при чистке

Промойте фильтр под сильной струей воды после механической/химической обработки.
Просушите элемент сжатым воздухом или естественным путем – избегайте грубых тканей, оставляющих ворс.
Визуально проверьте целостность сетки: трещины или разрывы требуют замены фильтра.
Установите очищенный или новый фильтр в штатное положение, соблюдая направление потока (обычно стрелка на корпусе).

Профилактика: Регулярно используйте жидкости с антинакипными присадками, избегайте водопроводной воды. Проверяйте/чистите фильтр каждые 2 года или при первых признаках слабого напора струй.

Замена деформированных или порванных уплотнителей

Деформированные или порванные уплотнители на соединениях бачка, трубках и насосе омывателя вызывают утечки жидкости, снижая давление в системе. Это приводит к слабому разбрызгиванию или полному отказу подачи омывайки на стекло.

Обнаружить проблемные уплотнения можно по характерным следам подтёков вокруг бачка, моторчика или мест соединения шлангов. Резиновые кольца теряют эластичность из-за температурных перепадов, агрессивных жидкостей и естественного старения.

Порядок замены уплотнителей

Демонтаж элементов: снимите бачок омывателя или отсоедините подводящие шланги от насоса, аккуратно вытащив старые уплотнители.
Очистка посадочных мест: удалите грязь и остатки резины в канавках соединений металлической щёткой или ветошью.
Подбор аналогов: используйте идентичные по размеру и материалу уплотнительные кольца (обычно продаются ремкомплектами для омывателя).
Установка:
- Смажьте новые уплотнители чистой омывающей жидкостью для лёгкой посадки.
- Вдавите кольца в пазы до полного прилегания без перекосов.
Проверка герметичности: после сборки залейте жидкость в бачок и запустите омыватель, контролируя стыки на предмет протечек 2-3 минуты.

Важно: Не применяйте силиконовые герметики вместо уплотнителей – они разрушаются от контакта с омывайкой. При частых повреждениях колец проверьте вибрацию мотора или перегибы трубок.

Необходимость промывки системы омывателей

Регулярная промывка системы омывателя лобового стекла – критически важная процедура профилактического обслуживания. Со временем в бачке, магистралях, насосе и форсунках неизбежно накапливаются разнообразные загрязнения: осадок от некачественной или старой жидкости, частицы пыли и грязи, попавшие при заправке, продукты разложения самой омывающей жидкости, известковый налет от жесткой воды. Эти отложения формируют устойчивые засоры, значительно ухудшая или полностью блокируя работу системы.

Игнорирование необходимости промывки приводит к целому ряду серьезных проблем. Постепенно снижается напор струи, жидкость начинает подаваться неравномерно или только с одной стороны. Форсунки забиваются, требуя частой прочистки. Насос (электромотор омывателя), работая с повышенной нагрузкой в попытке протолкнуть жидкость через засоры, перегревается, быстрее изнашивается и в конечном итоге выходит из строя. В самых запущенных случаях затвердевшие отложения могут полностью заблокировать магистрали или повредить внутренние компоненты насоса.

Причины и последствия загрязнения системы

Осадок от жидкости: Дешевые или просроченные жидкости омывателя образуют в бачке липкий осадок, забивающий фильтры и каналы.
Минеральные отложения: Использование обычной воды (особенно жесткой) приводит к образованию известкового налета в трубках и форсунках.
Механические примеси: Пыль, грязь, частицы ржавчины из бачка или окружающей среды попадают в систему при заправке.
Биологические загрязнения: В системах, где долго стояла вода, могут развиваться водоросли или грибок.

Регулярность промывки зависит от качества используемой жидкости и условий эксплуатации:

Тип используемой жидкости	Рекомендуемый интервал промывки
Качественная специализированная жидкость (-25°C и ниже)	Каждые 1-2 года или при смене марки жидкости
Бюджетные жидкости или смесь с водой	Ежегодно или при появлении признаков засора
Использование обычной воды	Несколько раз в сезон (крайне не рекомендуется)

Промывка системы перед зимним сезоном особенно важна, так как замерзшие отложения или вода в магистралях и насосе гарантированно выводят моторчик омывателя из строя и могут разорвать трубки. Своевременная очистка – самый эффективный и дешевый способ предотвратить дорогостоящий ремонт и обеспечить четкую работу стеклоомывателя в любой ситуации.

Причины отсутствия подачи жидкости при работающем моторе

Несмотря на слышимую работу двигателя насоса, жидкость не поступает на стекло. Это происходит из-за нарушения пути движения жидкости или механических повреждений компонентов системы.

Диагностика требует последовательной проверки всех элементов цепи подачи от бачка до форсунок. Игнорирование проблемы приводит к перегреву и выходу мотора из строя.

Основные причины

Низкий уровень жидкости/неправильная концентрация
Недостаток ОЖ в бачке или использование чистой воды зимой (образование ледяной пробки в магистралях).
Загрязнение фильтра-сетки
Перекрытие подачи из-за скопления грязи на фильтрующем элементе внутри бачка (расположен на заборной трубке).
Закупорка магистралей/форсунок
Засорение трубок или распылителей отвердевшими отложениями, грязью или осадком от некачественной жидкости.
Разгерметизация системы
Утечки через:
- Трещины в бачке или трубках
- Поврежденные соединительные штуцеры
- Изношенные уплотнения насоса
Отсоединение патрубков
Слетание или неплотная посадка шлангов на штуцеры насоса, тройников или форсунок.
Поломка крыльчатки насоса
Разрушение или проскальзывание пластиковой крыльчатки на валу двигателя из-за износа, механического повреждения или замерзания жидкости.
Неправильное подключение патрубков
Ошибки при замене насоса (перепутаны трубки подачи и обратки на двухфорсунных системах).

Слабый напор струи жидкости – диагностика причин

Слабый напор при работе омывателя лобового стекла указывает на нарушения в системе подачи жидкости. Игнорирование проблемы может привести к полному отказу мотора или ухудшению обзора.

Поиск причины начинают с простых проверок, исключая сложные поломки. Последовательная диагностика экономит время и средства на ремонт.

Возможные причины и методы проверки

Основные факторы снижения давления:

Низкий уровень жидкости – проверьте бачок, при необходимости долейте специализированную незамерзайку.
Загрязнённые фильтры:
- Сетка в горловине бачка – извлеките и промойте под струёй воды
- Фильтр на входе насоса (если предусмотрен) – снимите патрубок для доступа
Забитые форсунки – прочистите иглой или сжатым воздухом, контролируя угол распыла

Диагностика насосного модуля:

Отсоедините выходной патрубок от мотора и включите омыватель – оцените напор напрямую
Проверьте входной патрубок на предмет заломов и герметичность соединений
Осмотрите мотор на наличие подтёков при работе

Признак	Вероятная причина
Мотор гудит, но жидкость не качает	Замёрзшая жидкость, заклинивание крыльчатки
Напор падает при длительной работе	Износ щёток электродвигателя
Булькающие звуки в бачке	Подсос воздуха через трещины в патрубках

Важно! При замене насоса используйте оригинальные уплотнители. Негерметичность соединения вызывает подсос воздуха и снижение давления.

Устранение засоров в форсунках омывателя

Засоры в форсунках возникают из-за грязи, осадка жидкости или наледи, что приводит к слабому распылению или полному отсутствию струи.

Для восстановления работоспособности выполните последовательную очистку компонентов системы.

Методы прочистки

Продувка сжатым воздухом:

Отсоедините подающий шланг от форсунки.
Подайте воздух компрессором (до 8 Бар) в сторону бачка – выйдет грязь из трубки.
Направьте струю воздуха на сопло форсунки – удалит внутренние отложения.

Механическая очистка:

Иглой или зубочисткой аккуратно прочистите выходное отверстие.
Для съёмных форсунок: замочите их в уксусе на 20 минут, затем промойте водой.

Промывка системы:

Слейте старую жидкость из бачка.
Залейте дистиллированную воду с добавлением 10% изопропилового спирта.
Активируйте омыватель 5-7 раз для циркуляции смеси.

Признак засора	Решение
Жидкость течёт струёй, а не распыляется	Чистка иглой + продувка
Нет подачи жидкости при работающем моторчике	Проверка шлангов + промывка системы

Важно: Не используйте иглы из металла – они повреждают калиброванные отверстия. При зимних засорах применяйте омывающую жидкость с антиобледенителем.

Самостоятельная прочистка забитых патрубков стеклоомывателя

Забитые патрубки – частая причина слабого напора или полного отсутствия омывающей жидкости на стекле при работающем моторчике. Основные виновники – загрязнения в бачке, некачественная жидкость, осадок или ледяные пробки зимой.

Первым делом убедитесь, что проблема именно в патрубках, а не в моторе или форсунках: отсоедините шланг от форсунки (или тройника) и направьте в безопасное место, затем кратковременно включите омыватель. Если мотор гудит, но жидкость из конца шланга не идет – засор в патрубках до точки отсоединения.

Этапы прочистки

Снимите шланги: Отсоедините патрубки от бачка, мотора и форсунок/распределителя. Запомните схему подключения (можно сфотографировать).
Продуйте сжатым воздухом: Используйте компрессор или баллончик со сжатым воздухом (например, для чистки клавиатур). Плотно прижмите сопло к концу шланга и подайте воздух короткими импульсами. Направляйте поток в сторону, противоположную нормальному току жидкости.
Промойте под напором: Если продувка не помогла, промойте шланги сильной струей теплой воды (можно использовать садовый шланг или шприц большого объема). Для сложных засоров приготовьте раствор: теплая вода + уксус или спецсредство для очистки систем омывателя.
Проверьте фильтры: Осмотрите и прочистите сетчатый фильтр в горловине бачка и фильтр-сеточку на заборнике помпы (если есть). Замените при повреждении.
Соберите и проверьте: Подсоедините все шланги в обратной последовательности, надежно зафиксировав хомутами. Залейте чистую омывающую жидкость и проверьте работу системы на всех соплах.

Важные предосторожности:

Никогда не дуйте в шланги ртом – жидкость токсична!
Избегайте острых предметов для прочистки – высок риск повредить шланг изнутри.
Зимой используйте только незамерзающую жидкость подходящей концентрации.
При работе с компрессором защищайте глаза от брызг загрязненной жидкости.

Техника регулировки углов распыления струи

Регулировка угла распыления струи омывающей жидкости критична для эффективной очистки лобового стекла. Неправильное направление форсунок приводит к появлению "мертвых зон", снижению обзора и перерасходу жидкости.

Перед началом регулировки убедитесь в исправности насоса, чистоте бачка и форсунок, а также достаточном уровне омывающей жидкости. Используйте для очистки отверстий тонкую иглу или зубочистку.

Порядок регулировки

Залейте омывающую жидкость в бачок и закройте капот
Включите омыватель для проверки текущей траектории струи
Определите зоны недостаточного покрытия на стекле
Используйте тонкую отвертку или иглу для юстировки
Аккуратно вставьте инструмент в сопло форсунки
Плавно изменяйте угол наклона форсунки без чрезмерных усилий
Повторно включите омыватель для контроля результата
Добейтесь попадания струи в верхнюю треть стекла (оптимально - 30-50 см от щеток)

Критерии правильной регулировки:

Струи пересекаются выше зоны действия дворников
Покрытие минимум 2/3 площади лобового стекла
Отсутствие разбрызгивания за пределы стекла
Равномерное распределение жидкости без сухих островков

Проблема	Решение при регулировке
Струя бьет слишком низко	Наклонить форсунку вверх
Жидкость попадает на капот/крышу	Опустить угол распыления
Несимметричное покрытие	Выровнять форсунки по центральной оси
Веерное распыление отсутствует	Прочистить сопло или заменить форсунку

Избегайте резких движений при корректировке - пластиковые крепления форсунок хрупкие. При поломке держателя потребуется замена всего узла. После зимнего периода обязательно проверяйте направление струй - смещение возможно из-за льда или механического воздействия снега.

Запах горелой проводки – экстренная диагностика

Появление стойкого запаха горелой изоляции или пластмассы в салоне автомобиля, особенно в сочетании с неработающим мотором омывателя или другими электрическими неполадками, сигнализирует о серьезной и опасной неисправности в электросистеме. Это требует немедленных действий, так как возгорание проводки является реальной угрозой.

Первоочередная задача – обеспечить безопасность. При первых признаках запаха гари немедленно остановите автомобиль в безопасном месте, заглушите двигатель и откройте капот для проветривания. Обязательно отсоедините отрицательную клемму аккумуляторной батареи, чтобы обесточить всю систему и предотвратить дальнейшее нагревание или искрение.

Поиск источника запаха

После отключения АКБ приступайте к визуальному и тактильному осмотру:

Мотор омывателя: Это первичный подозреваемый, учитывая тему. Тщательно осмотрите сам моторчик, его электрический разъем и провода, идущие к нему и от него.
- Ищите оплавленную изоляцию проводов, обугленные участки, расплавленный пластик корпуса мотора или разъема.
- Проверьте, не попала ли омывающая жидкость на контакты разъема или клеммы мотора (это может вызвать коррозию и повышенное сопротивление).
- Попробуйте аккуратно пошевелить разъем и провода – иногда обрыв или замыкание происходит внутри изоляции.
Смежные цепи: Осмотрите жгуты проводов, проходящие рядом с мотором омывателя или идущие в том же направлении (к блоку предохранителей, к другим потребителям в моторном отсеке).
Блок предохранителей: Проверьте предохранитель, отвечающий за цепь омывателя (и, возможно, стеклоочистителей, если они на одном предохранителе). Оплавленный или перегоревший предохранитель – явный признак перегрузки.
Реле: Если в цепи омывателя используется реле (часто для подачи повышенного тока на мотор), проверьте его состояние и контакты в колодке.
Кузовные жгуты: Осмотрите места, где жгуты проходят через металлические перегородки из моторного отсека в салон – часто точки перетирания изоляции.

Возможная причина	Симптомы/Что искать	Следствие
Короткое замыкание в моторе	Запах от мотора, оплавление корпуса/разъема, возможно заклинивший мотор	Перегрев проводов, перегорание предохранителя
Короткое замыкание в проводке	Оплавленная изоляция на проводах, особенно в местах перегибов или контакта с кузовом	Перегрев жгута, возгорание изоляции
Плохой контакт (высокое сопротивление)	Окисленные, подгоревшие контакты в разъеме мотора или реле, перегрев разъема	Локальный нагрев, плавление пластика разъема
Перегрузка цепи (некорректный мотор/проводка)	Перегоревший предохранитель (возможно, неоднократно), горячие провода по всей длине цепи	Постепенное разрушение изоляции, замыкание

Важно! Обнаружение оплавленных проводов или компонентов означает, что цепь нельзя просто восстанавливать. Необходимо не только заменить мотор омывателя (если он неисправен), но и тщательно проверить всю цепь: заменить поврежденные участки проводов с соблюдением сечения, почистить или заменить разъемы, убедиться в исправности реле и обязательно установить предохранитель правильного номинала. Эксплуатация автомобиля с поврежденной проводкой категорически запрещена.

Если визуально источник не найден или повреждения обширны, либо вы не уверены в своих силах, немедленно обратитесь к профессиональному автоэлектрику. Диагностика скрытых повреждений проводки требует специальных знаний и оборудования.

Признаки заклинивания ротора электродвигателя

Основным симптомом является полное отсутствие работы омывателя при включении. Жидкость не подаётся на стекло, несмотря на срабатывание рычага управления и наличие жидкости в бачке. При этом слышен характерный гул или жужжание из моторного отсека – электродвигатель получает питание, но не может провернуть заклинивший ротор.

Попытки запуска сопровождаются кратковременным падением напряжения в бортовой сети, что может проявляться в приглушении света фар или мигании лампочек на приборной панели. Длительное удержание рычага управления приводит к перегреву обмоток статора из-за повышенного тока, ощутимому по запаху горелой изоляции в районе моторчика или бачка омывателя.

Дополнительные индикаторы проблемы

Отсутствие вибрации – при прикосновении к корпусу насоса во время включения не чувствуется характерной вибрации работающего мотора.
Срабатывание предохранителя – повторяющееся перегорание предохранителя цепи омывателя после попыток включения.
Видимые механические повреждения – подтёки засохшей жидкости на валу ротора или внутри насосного модуля, указывающие на кристаллизацию примесей.

Проверочное действие	Ожидаемый результат при заклинивании
Подача 12В напрямую на клеммы мотора	Отсутствие вращения вала, нагрев корпуса, гудение
Ручное проворачивание вала отвёрткой	Вал не вращается или требует чрезмерных усилий

Системы защиты мотора от перегрева

Мотор омывателя лобового стекла, как и любой электродвигатель, подвержен риску перегрева при длительной работе или повышенных нагрузках. Это может произойти из-за загустевшей жидкости, механических препятствий в насосе, засорения фильтра или эксплуатации в экстремальных температурных условиях. Перегрев ведет к ускоренному износу щеток, деформации пластиковых деталей и оплавлению обмотки статора.

Для предотвращения критических повреждений в конструкцию мотора интегрированы пассивные и активные системы защиты. Термостойкие материалы корпуса и изоляции обмотки замедляют тепловое воздействие, но основную роль играют схемы автоматического отключения питания. Они активируются при достижении пороговой температуры и разрывают цепь питания до остывания двигателя.

Ключевые компоненты защиты

Основные решения для термозащиты включают:

Биметаллические термовыключатели – встраиваются в обмотку или корпус. При нагреве пластина изгибается и размыкает контакты, обесточивая мотор.
Полупроводниковые датчики (PTC-термисторы) – меняют сопротивление при росте температуры, подавая сигнал на реле или блок управления для отключения.
Термопредохранители – одноразовые элементы, перегорающие при превышении заданного температурного порога (обычно 105-120°C).

При частых срабатываниях защиты необходимо провести диагностику:

Проверить чистоту фильтра и форсунок омывателя.
Убедиться в отсутствии засоров в магистралях и работоспособности обратного клапана.
Использовать только рекомендованную жидкость (зимой – с антифризными присадками).
Контролировать уровень напряжения в бортовой сети – падение ниже 10В вызывает перегрузку мотора.

После устранения внешних причин защита обычно восстанавливает работу автоматически. Если отключения сохраняются – требуется замена термоэлемента или всего двигателя. Игнорирование неполадок приводит к необратимому выходу мотора из строя.

Подбор оригинального насоса по VIN-коду

VIN-код автомобиля содержит уникальную информацию о комплектации и заводских параметрах, что гарантирует точность подбора оригинальной детали. Указание кода исключает ошибки при поиске насоса омывателя, особенно для моделей с несколькими вариантами двигателей или разъемов подключения.

Для определения подходящего насоса введите VIN в поисковую систему официальных каталогов производителей (например, ETKA, Toyota EPC, RealOEM) или воспользуйтесь сервисами авторизованных дилеров. Это позволяет идентифицировать каталожный номер узла, соответствующий именно вашей модификации транспортного средства.

Ключевые преимущества подбора по VIN

100% совместимость – гарантия корректной установки и работы без доработок
Сохранение характеристик – давление и производительность соответствуют заводским требованиям системы
Исключение модификационных рисков – учет особенностей разъема питания и крепежных элементов

Где найти VIN	Табличка на стойке водительской двери, под капотом, в ПТС
Типичные ошибки без VIN	Несовпадение полярности проводов, различия в диаметре патрубков, недостаточное давление

Важно! При отсутствии оригинальной запчасти используйте альтернативные каталоги (Bosch, Hella), указывая полученный по VIN каталожный номер как эталон для сравнения параметров.

Выбор универсального аналога по параметрам

При подборе универсального мотора омывателя критически важно соблюдать технические характеристики оригинала, иначе возможны несовместимость или повреждение системы. Основные параметры включают напряжение питания, мощность, тип крепления, направление вращения и геометрию подключения патрубков.

Определите маркировку на корпусе штатного насоса (например: 12V, 4W, CW/CCW) и замерьте ключевые размеры. При отсутствии маркировки используйте VIN-код автомобиля для поиска спецификаций в электронных каталогах или сверьтесь с технической документацией производителя.

Ключевые параметры для сравнения

Напряжение: 12V (легковые авто) или 24V (грузовые)
Мощность: 3-10W (уточнить по старому мотору)
Тип вращения:
- CW – по часовой стрелке
- CCW – против часовой стрелки
Диаметр патрубков: 3 мм, 4 мм или 6 мм

Параметр	Типовое значение	Как проверить
Высота корпуса	40-60 мм	Штангенциркулем
Расположение клемм	Осевое/радиальное	Визуально
Уплотнительное кольцо	Диаметр 20-30 мм	Замер посадочного гнезда

При совпадении 90% параметров допустима установка аналога. Критичные несоответствия: напряжение, вращение и диаметр выходных штуцеров. Для проверки совместимости используйте онлайн-базы взаимозаменяемости (например, partcat, autodoc) или консультируйтесь с поставщиками, указав модель авто и год выпуска.

Сравнение характеристик моторов разных брендов

Ключевые параметры для анализа включают производительность (объем подачи жидкости в минуту), потребляемую мощность (Вт), уровень шума при работе (дБ), конструктивные особенности (тип крепления, защита от сухого хода) и долговечность (ресурс в циклах включения). Качество материалов уплотнений напрямую влияет на устойчивость к реагентам и температурным перепадам.

Ведущие производители (Bosch, Valeo, Hella, Febi Bilstein) используют усиленные графитовые щетки и латунные втулки в электродвигателях, тогда как бюджетные аналоги (Starline, Trialli, Profit) чаще применяют композитные щетки и стальные втулки, что сокращает ресурс. Различия в крыльчатке насоса определяют равномерность подачи струи и КПД системы.

Бренд	Производительность (л/мин)	Мощность (Вт)	Шум (дБ)	Ресурс (тыс. циклов)	Особенности
Bosch	5.8	25	42	100	Биметаллический предохранитель, тефлоновые уплотнения
Valeo	5.5	24	45	85	Защита от замерзания, керамический вал
Hella	6.0	26	40	90	Алюминиевый корпус, 3-ступенчатый ротор
Febi Bilstein	5.2	22	48	75	Мембрана EPDM, совместимость с концентратами
Profit (бюджет)	4.5	20	55	35	Пластиковые шестерни, базовые уплотнения

Премиальные модели отличаются устойчивостью к кавитации и стабильной работой при напряжении от 10 до 15 В. Бюджетные аналоги склонны к перегреву обмотки при длительной активации и чувствительны к вязкости жидкости. Для внедорожников рекомендуются моторы с усиленным фильтром-сеткой на всасывающем патрубке.

Нюансы подключения проводов при замене насоса

Полярность подключения критична. Большинство моторчиков стеклоомывателя работают на постоянном токе. Перепутанные провода приведут к вращению двигателя в обратную сторону, что не создаст необходимого давления для подачи жидкости. Насос либо не будет качать вовсе, либо его производительность окажется крайне низкой.

Определите назначение проводов перед отключением старого насоса. Обычно используются два провода: питающий (+) и массовый (-). Массовый провод часто имеет черную или коричневую изоляцию, питающий – может быть синим, красным, желтым или другого цвета. Фиксируйте их расположение (фото, схема, маркировка) до демонтажа. Если проводка новая или цвета нестандартны, используйте мультиметр: при включении омывателя на одном проводе появится +12V относительно кузова.

Ключевые этапы и возможные проблемы

При подключении нового насоса соблюдайте последовательность:

Обесточьте цепь – снимите минусовую клемму с АКБ перед началом работ.
Совместите разъемы – если штекеры идентичны, просто соедините их. При несовпадении:

Обрежьте заводской разъем старого насоса с запасом провода.
Присоедините его к проводам нового насоса, соблюдая полярность (пайка + термоусадка надежнее скруток).

Изоляция – тщательно заизолируйте все соединения от влаги и коррозии.
Проверка – после подключения АКБ включите омыватель кратковременно. Убедитесь в работе мотора и наличии струи.

Важно: Не подавайте напряжение на сухой насос – это может повредить крыльчатку. Перед тестом заполните бачок жидкостью.

Проблема	Возможная причина
Мотор гудит, но не качает	Обратная полярность, заклинивание крыльчатки, засор
Насос не включается	Обрыв проводов, плохой контакт в разъеме, неисправность реле/предохранителя
Слабая струя	Частично перепутана полярность (насос вращается медленно), засор магистрали

Порядок установки нового моторчика в бачок

После демонтажа старого насоса и подготовки бачка к установке нового моторчика, приступают к монтажу. Предварительно убедитесь в совместимости новой детали с моделью автомобиля и целостности уплотнительных элементов.

Проверьте состояние фильтра-сеточки на всасывающем патрубке нового моторчика – при загрязнении промойте его. Убедитесь в отсутствии мусора внутри бачка, который может заблокировать работу насоса или повредить крыльчатку.

Последовательность монтажа

Установите уплотнительное кольцо на корпус нового моторчика. Для улучшения герметичности смажьте его тонким слоем силиконовой смазки или чистого тормозной жидкости (не используйте минеральные масла!).
Аккуратно вставьте моторчик в посадочное отверстие бачка строго вертикально, без перекосов. Усилие должно быть равномерным – резкие удары запрещены.
Надавите до характерного щелчка или полного прилегания фланца к поверхности бачка. Визуально проверьте, чтобы уплотнитель равномерно расположился по контуру.
Подключите электрический разъём к клеммам моторчика до щелчка фиксатора. Убедитесь в отсутствии перегибов или натяжения проводов.
Подсоедините шланги омывателя к выходным патрубкам насоса согласно маркировке (обычно стрелками или цветными метками):
- Основной выход – на форсунки лобового стекла.
- Дополнительный выход (если есть) – на заднее стекло или фары.
Залейте жидкость в бачок до максимальной отметки. Не запуская двигатель, выполните пробное включение омывателя (2-3 секунды) для проверки герметичности и прокачки системы.

Контроль после установки:

Параметр	Норма	Действия при отклонении
Течь в месте установки	Отсутствие капель	Переустановить уплотнитель/проверить целостность посадочного гнезда
Шум работы	Ровное гудение	Проверить уровень жидкости, отсутствие засора в шлангах
Напор струи	Стабильная подача на стекло	Продуть шланги, очистить фильтр насоса/форсунки

Заправка системы и проверка после замены

Заполните бачок омывателя жидкостью, рекомендованной производителем (зимой используйте незамерзающий состав). Избегайте попадания грязи в горловину бачка при заправке. Долейте жидкость до отметки MAX, но не переполняйте резервуар.

Перед проверкой герметичности системы убедитесь, что все соединения шлангов с насосом, бачком и форсунками зафиксированы. Особое внимание уделите месту установки нового моторчика – уплотнительное кольцо должно плотно прилегать к корпусу бачка без перекосов.

Проверка работоспособности

Включите зажигание и активируйте омыватель лобового стекла (рычагом подрулевого переключателя). Контролируйте следующие параметры:

Звук мотора: Должен быть слышен кратковременный ровный гул без скрежета или вибраций
Давление в системе: Струи из форсунок должны бить резко, без задержек после нажатия
Отсутствие протечек: Проверьте зону установки насоса, стыки шлангов и сами форсунки

При обнаружении проблем выполните диагностику:

Проверьте предохранитель цепи омывателя (номинал указан в мануале авто)
Прочистите иглой сопла форсунок при слабом напоре
Демонтируйте насос и проверьте вращение вала при подаче 12V напрямую от АКБ

Тип неисправности	Возможная причина	Решение
Мотор не включается	Обрыв проводов, окисление контактов, неисправность реле	Прозвонить цепь тестером, зачистить клеммы
Течь из-под насоса	Деформация уплотнителя, трещина в бачке	Заменить резиновую прокладку, обработать трещину герметиком
Прерывистая работа	Загрязнение фильтра бачка, залом шланга	Промыть сетчатый фильтр, проложить шланг без перегибов

После успешной проверки установите на место защитные элементы (колесо, брызговик или декоративную накладку). В первые дни эксплуатации регулярно контролируйте уровень жидкости и отсутствие подтёков в районе моторчика.

Обслуживание реле управления насосом

Реле управления насосом омывателя отвечает за подачу напряжения на моторчик при активации рычага подрулевого переключателя. Оно предотвращает перегрузку цепи, размыкая контакты при превышении допустимой силы тока или коротком замыкании. Исправность реле напрямую влияет на корректность запуска насоса и отсутствие ложных срабатываний.

Типовое расположение реле – в монтажном блоке предохранителей салона или подкапотного пространства. Точное местоположение указано в руководстве по эксплуатации автомобиля либо на схеме крышки блока предохранителей. Часто маркируется пиктограммой в виде лобового стекла с каплями жидкости.

Процедуры обслуживания и диагностики

Проверка работоспособности:

Извлеките реле из посадочного гнезда при выключенном зажигании.
Подайте напряжение 12V от АКБ на управляющие контакты (номера указаны на корпусе реле).
Прозвоните силовые контакты мультиметром в режиме сопротивления – при срабатывании реле цепь должна замыкаться (0–2 Ом).

Обслуживание контактной группы:

При наличии следов окисления на ножках зачистите их мелкой наждачной бумагой.
Обработайте контакты электротехническим очистителем без остатка.
Проверьте плотность посадки реле в гнезде – люфт приводит к нарушению соединения.

Типовая неисправность	Признаки	Решение
Залипание контактов	Непрерывная работа мотора после отпускания рычага	Замена реле
Обрыв катушки	Насос не включается, отсутствует щелчок реле	Установка нового реле
Коррозия ножек	Прерывистая работа омывателя	Чистка контактов или замена

Важно: При замене используйте реле с идентичными техпараметрами (напряжение срабатывания, ток коммутации). Неисправное реле может вызвать перегрозу проводки или выход из строя моторчика насоса. Если диагностика подтверждает неработоспособность – деталь восстановлению не подлежит.

Устранение окисления на контактах кнопки включения

Окисление контактов кнопки активации омывателя проявляется как неработоспособность системы при нажатии, либо срабатывание с задержкой. Основные причины – попадание влаги, перепады температур и естественное старение материалов. Проблема требует немедленного вмешательства, так как ухудшает контакт и может привести к полному отказу цепи управления моторчиком.

Для диагностики снимите декоративную накладку рулевой колонки или панели (в зависимости от расположения кнопки), предварительно отключив минусовую клемму АКБ. Демонтируйте кнопку, отсоединив электрический разъем. Визуально оцените состояние контактных групп: белесый или зеленоватый налет сигнализирует об окислении.

Этапы очистки контактов

Механическая обработка: аккуратно зачистите контакты мелкозернистой наждачной бумагой (№600-800) или стекловолоконной щеткой. Удалите все следы окислов, не повреждая металлическую основу.
Химическая очистка: нанесите на контакты специализированный очиститель электроцепей (например, Kontakt 60, Liqui Molly Elektro-Spray). Избегайте использования WD-40 – состав оставляет масляную пленку.
Защита: после высыхания обработайте контакты токопроводящей смазкой или силиконовым спреем для предотвращения повторного окисления.

Важно: при сборке проверьте плотность посадки клемм разъема на контакты кнопки. Слабый прижим ускоряет повторное окисление. Если пластиковые защелки разъема сломаны, замените колодку.

Симптом после чистки	Возможная причина
Кнопка не срабатывает	Недостаточная зачистка, обрыв проводов
Прерывистая работа	Износ токоведущих дорожек, требующий замены кнопки

Регулярная профилактика: раз в 2 года обрабатывайте разъемы кнопки контактным спреем без разборки. Избегайте попадания жидкостей на органы управления при обслуживании авто.

Проверка цепи управления стеклоомыванием

Цепь управления моторчиком омывателя включает предохранитель, подрулевой переключатель, реле (при наличии) и провода, соединяющие эти элементы с блоком управления и двигателем. Неисправность любого компонента приведет к отказу системы. Диагностику начинают после исключения проблем с мотором, бачком и форсунками.

Последовательная проверка цепи позволяет локализовать обрыв, короткое замыкание или окисление контактов. Для работы потребуется мультиметр, контрольная лампа 12V и схема электропроводки автомобиля. Перед началом отсоедините разъем моторчика во избежание ложных срабатываний.

Этапы диагностики цепи

Проверка предохранителя
- Найдите предохранитель цепи в монтажном блоке (номинал указан на крышке блока или в мануале)
- Извлеките предохранитель и проверте целостность нити мультиметром в режиме прозвонки
Тест напряжения на разъеме мотора
- Включите зажигание, активируйте омыватель рычагом на руле
- Подсоедините щупы мультиметра в режиме DC 20V к контактам разъема мотора
- Норма: 11.5-13V при срабатывании команды. Отсутствие напряжения указывает на обрыв цепи
Проверка переключателя
- Снимите пластиковые кожухи рулевой колонки для доступа к контактам переключателя
- Прозвоните мультиметром контакты при активации омывателя (должно быть замыкание)

Диагностика реле (если установлено)

Контакт реле	Проверка
85-86 (катушка)	Сопротивление 60-120 Ом
30-87 (силовые)	Замыкаются при подаче +12V на контакты 85-86

Поиск обрыва проводов
- Прозвоните участки цепи между компонентами при отключенном АКБ
- Осмотрите разъемы на предмет окисления, разъеденных контактов или переломов проводов

Важно: При замене проводов используйте кабель аналогичного сечения. После ремонта защитите соединения термоусадкой или диэлектрической смазкой. Если цепь исправна, но команда не поступает - возможна неисправность блока управления (требуется диагностика сканером).

Подготовка к зимней эксплуатации – защита от ледяных пробок

Зимой основной угрозой для системы омывателя является замерзание жидкости в трубках, форсунках или бачке, что приводит к образованию ледяных пробок. При попытке включить омыватель в таком состоянии моторчик работает вхолостую или под повышенной нагрузкой, вызывая перегрев, износ щеток, разрушение крыльчатки насоса или перегорание предохранителя.

Для предотвращения проблем необходимо полностью заменить летнюю жидкость на зимнюю с температурой замерзания на 10-15°C ниже ожидаемого минимума в регионе. Проверьте состояние всех элементов системы: герметичность трубок, чистоту форсунок, отсутствие трещин в бачке и надежность электрических соединений на моторе.

Ключевые этапы подготовки

Продувка системы: После замены жидкости включите омыватель на 5-7 секунд для удаления остатков летнего состава из трубок и насоса.
Проверка плотности: Используйте ареометр, чтобы убедиться, что зимняя жидкость соответствует заявленной морозостойкости.
Утепление бачка: При критических морозах (-25°C и ниже) оберните бачек изоляционным материалом (пенополиэтилен, войлок).
Защита форсунок: Нанесите силиконовую смазку на сопла распылителей для предотвращения обледенения.

Действия при обнаружении пробки

Отключите предохранитель мотора омывателя во избежание его поломки.
Отогрейте автомобиль в теплом гараже или используйте фен на участках трубок/форсунок.
Не заливайте горячую воду в бачок – это может вызвать трещины.
После оттаивания слейте жидкость, проверьте ее плотность и при необходимости замените.
Протестируйте работу мотора и герметичность системы.

Важно: При частых отказах мотора после зимних запусков проверьте целостность крыльчатки насоса – лед может повредить пластиковые лопасти. Для профилактики в сильные морозы включайте омыватель кратковременно каждые 2-3 дня, даже без необходимости очистки стекла, чтобы предотвратить застой жидкости.

Использование зимних незамерзающих жидкостей

Летние омывающие жидкости при отрицательных температурах кристаллизуются, блокируя работу насоса и разрывая шланги или бачок льдом. Зимние составы содержат спирты (метиловый/этиловый) или специализированные присадки, предотвращающие замерзание до -25°C...-40°C, что сохраняет функциональность системы в мороз.

Концентрат зимней жидкости разбавляется дистиллированной водой строго по инструкции производителя, учитывая прогнозируемые минимальные температуры. Перекос пропорций (например, избыток воды) снижает порог замерзания, приводя к ледяным пробкам в магистралях и выходу мотора из строя.

Критические правила эксплуатации

Контроль плотности: Проверяйте ареометром фактическую температуру замерзания жидкости в бачке, особенно после долива или разбавления. Показатель должен соответствовать региональным климатическим условиям.

Запрет на "летние" смеси: Не добавляйте в бачок обычную воду, летнюю жидкость или стеклоочистители для дома – это провоцирует выпадение осадка и коррозию деталей насоса.

Своевременная замена: Осенью полностью слейте летнюю жидкость через дренаж бачка, промойте систему чистой водой (прокачав мотор) и только затем заливайте зимний состав.
Чистка фильтров: Регулярно извлекайте и промывайте сетчатый фильтр в горловине бачка – вязкие остатки летних жидкостей забивают его, ограничивая подачу.

Последствия нарушений

Ошибка	Результат
Использование летней жидкости зимой	Разрыв бачка, трещины патрубков, поломка вала насоса
Неверная концентрация концентрата	Обледенение форсунок, перегрузка и перегрев мотора
Смешивание разных типов жидкостей	Загустевание, засорение магистралей, коррозия крыльчатки

Важно: При первых признаках слабого напора омывателя зимой (мотор гудит, но жидкость не поступает) немедленно проверьте систему на обледенение – продолжительная работа "всухую" сжигает обмотки электродвигателя.

Особенности ремонта насосов омывателя с подогревом

Ремонт насосов стеклоомывателя, оснащенных функцией подогрева жидкости, требует особого внимания из-за наличия интегрированного нагревательного элемента. Этот элемент, обычно расположенный в корпусе насоса или на его выходном патрубке, является ключевым отличием и основной дополнительной точкой отказа. Основная сложность заключается в диагностике и устранении неисправностей, связанных именно с нагревом, при сохранении герметичности системы.

Доступ к узлу часто осложнен его расположением (обычно внутри бачка омывающей жидкости), а сам ремонт подразумевает повышенные меры предосторожности из-за работы с электрическими компонентами под напряжением и потенциальным контактом с техническими жидкостями. Герметичность восстановленных соединений критически важна для предотвращения замыканий и коррозии.

Ключевые аспекты ремонта

Диагностика неисправности нагрева: Первоочередная задача – определить, связана ли проблема с подачей жидкости, с нагревом, или с обоими компонентами.

Проверка питания: Убедитесь, что на клеммы насоса (особенно на контакты нагревателя, если они раздельные) поступает напряжение при включении подогрева (обычно при температуре ниже +4...+5°C). Используйте мультиметр.
Проверка целостности нагревателя: Отсоедините разъем насоса. Измерьте сопротивление между контактами нагревательного элемента (информацию о номинальном сопротивлении ищите в спецификациях производителя). Бесконечное сопротивление указывает на обрыв нагревательной спирали, близкое к нулю – на короткое замыкание.
Проверка термодатчика/реле: Многие системы имеют встроенный термодатчик или управляются реле, отключающим нагрев при недостаточном уровне жидкости или слишком высокой температуре. Проверьте их работоспособность согласно схеме автомобиля.

Демонтаж и разборка: Демонтируйте насос из бачка. Разберите корпус насоса, если это предусмотрено конструкцией и возможно без повреждения. Будьте предельно аккуратны с электрическими контактами и уплотнителями.

Типичные неисправности и ремонт:

Неисправность	Причина	Возможное решение
Нет нагрева	Обрыв нагревательной спирали	Замена насоса в сборе. Ремонт нагревателя обычно невозможен.
Нет нагрева	Короткое замыкание в нагревателе	Замена насоса в сборе. Проверить предохранитель.
Нет нагрева	Неисправность термодатчика, реле, проводки, блока управления	Диагностика и замена неисправного компонента цепи управления нагревом.
Течь в районе нагревателя	Повреждение уплотнений корпуса нагревателя	Замена уплотнительных колец/прокладок. Если корпус нагревателя треснут – замена насоса.
Слабый нагрев/Нагрев не отключается	Неисправность термодатчика/реле	Диагностика и замена датчика или реле.

Сборка и установка:

Тщательно очистите посадочное место насоса в бачке от грязи и старого герметика (если применялся).
Замените все уплотнительные кольца и прокладки на новые, рекомендованные производителем. Герметичность критична!
Аккуратно установите насос на место, обеспечив правильную ориентацию и плотную посадку.
Надежно подключите электрический разъем.

Тестирование после ремонта: Обязательно проверьте:

Отсутствие течи в месте установки насоса.
Подачу жидкости форсунками.
Работу подогрева (в холодную погоду или имитировав низкую температуру, если система позволяет). Контролируйте нагрев жидкости на выходе или потребляемый ток.
Отсутствие ошибок в бортовой системе диагностики (если применимо).

Важно: В подавляющем большинстве случаев при выходе из строя самого нагревательного элемента (обрыв или КЗ) ремонту он не подлежит. Требуется замена насоса омывателя в сборе. Ремонтопригодными обычно являются только внешние компоненты цепи (проводка, реле, предохранители) и уплотнения.

Энергопотребление мотора и влияние на аккумулятор

Мотор стеклоомывателя питается от бортовой сети автомобиля и потребляет значительный ток при активации. Средняя мощность составляет 40-80 Вт (3-7 А при 12 В), что сопоставимо с габаритными огнями. Кратковременная работа не влияет на заряд АКБ, но частые или длительные циклы (особенно зимой) создают дополнительную нагрузку.

Пиковый ток возникает в момент запуска электродвигателя и при подаче загустевшей жидкости. В мороз потребление увеличивается на 30-50% из-за повышенного сопротивления вязкой "незамерзайки". Это критично для изношенных аккумуляторов или при одновременной работе фар, обогрева стекол и вентилятора.

Состояние системы	Потребляемый ток (А)	Риск для АКБ
Исправная (лето)	3-4	Минимальный
Исправная (зима, -20°C)	5-7	Средний при частом использовании
Засор/неисправность	8-12	Высокий (требует ремонта)

Список источников

При подготовке материалов использовались технические руководства ведущих автопроизводителей и профильные автомобильные ресурсы.

Основой послужили специализированные издания и экспертные данные по устройству электрооборудования современных транспортных средств.

Официальные сервисные мануалы производителей автомобилей (VW, Toyota, Lada и др.)
Техническая документация от поставщиков автокомпонентов (Bosch, Valeo, Hella)
Руководства по ремонту Haynes и Chilton для различных моделей авто
Специализированные порталы: AutoData, ALLDATA, ElsaWeb
Энциклопедии автомобильной электроники (разделы по системам очистки стекол)
Профильные форумы: Drive2.ru, Am.ru, тематические ветки по электрике
Видеоинструкции по диагностике и замене насосов омывателя (YouTube-каналы автомехаников)
Статьи из журналов "За рулём" и "Авторевю" по обслуживанию электросистем
Учебные пособия по устройству автомобилей (разделы "Эксплуатация жидкостных систем")
