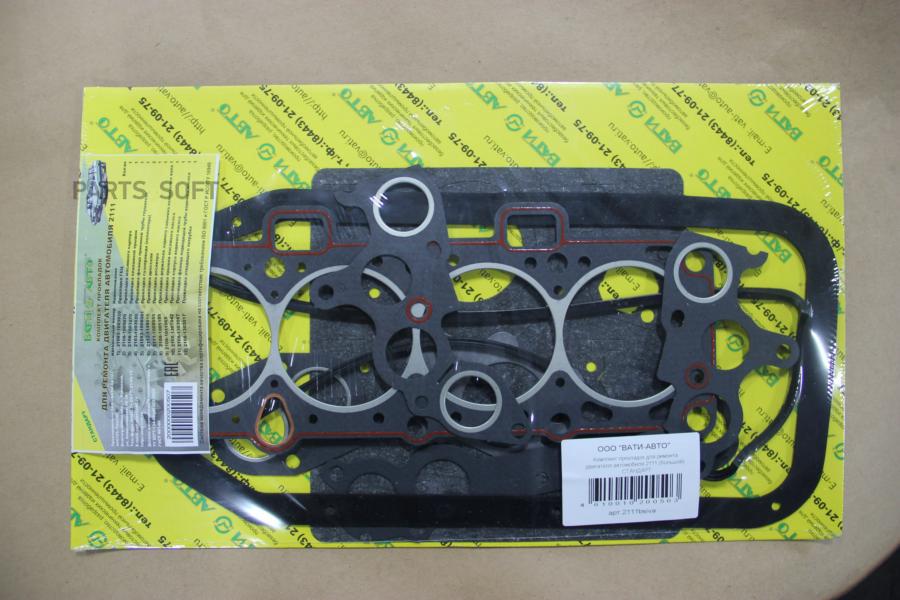

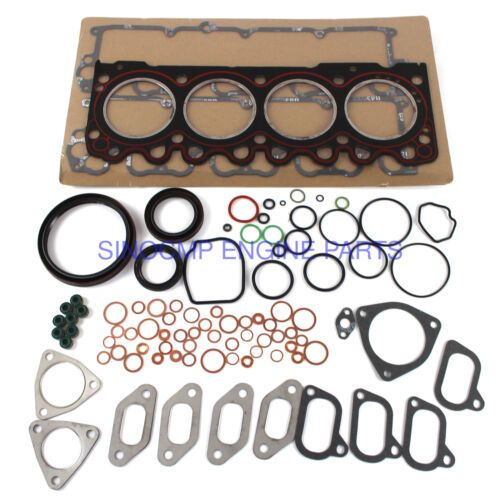

Набор прокладок для ремонта двигателя

Статья обновлена: 18.08.2025

Герметичность двигателя – критический фактор его надежной работы. При капитальном ремонте или устранении течей комплект прокладок обеспечивает точное прилегание деталей и защиту от потерь масла, антифриза или газов.

Качественные прокладки предотвращают перегрев, снижение компрессии и смешивание технических жидкостей. Правильный подбор комплекта напрямую влияет на ресурс восстановленного двигателя и исключает повторные разборки.

Подготовка поверхностей перед установкой новых прокладок

Тщательная очистка сопрягаемых поверхностей – критически важный этап, напрямую влияющий на герметичность соединения и долговечность новой прокладки. Любые остатки старой прокладки, нагар, масляные пятна, ржавчина или механические повреждения приведут к утечкам даже при использовании качественных деталей.

Необходимо обеспечить идеально ровную и гладкую поверхность без царапин, задиров или коробления. Любые неровности создадут точки неравномерного давления на прокладку, что вызовет ее преждевременное разрушение или прогары. Особое внимание уделите зонам вокруг отверстий цилиндров, масляных и водяных каналов.

Ключевые шаги подготовки

Удаление старой прокладки: Аккуратно снимите все фрагменты, используя пластиковый или деревянный скребок. Избегайте металлических инструментов, способных оставить царапины на мягком алюминии или привалочных плоскостях.
Обезжиривание: Обработайте поверхности специальным обезжиривателем (ацетоном, уайт-спиритом) для удаления масла, тосола и прочих загрязнений. Повторяйте до полного исчезновения жирных пятен.
Проверка плоскости: Используйте металлическую линейку и щуп для выявления перекосов или вмятин. Допустимые отклонения зависят от узла (обычно не более 0,05-0,1 мм на 100 мм длины).
Устранение дефектов:
- Мелкие царапины: аккуратно обработайте мелкозернистой наждачной бумагой (№400-600), уложенной на ровный брусок.
- Глубокие задиры или коробление: требуют шлифовки на спецстанке или замены детали.
Финишная очистка: Удалите абразивную пыль и остатки чистящих средств сжатым воздухом и чистой ветошью без ворса.

Важно: На очищенные поверхности нельзя допускать попадания масла или грязи. Установку прокладки выполняйте сразу после подготовки, предварительно убедившись в правильности выбора детали и ее ориентации согласно маркировке.

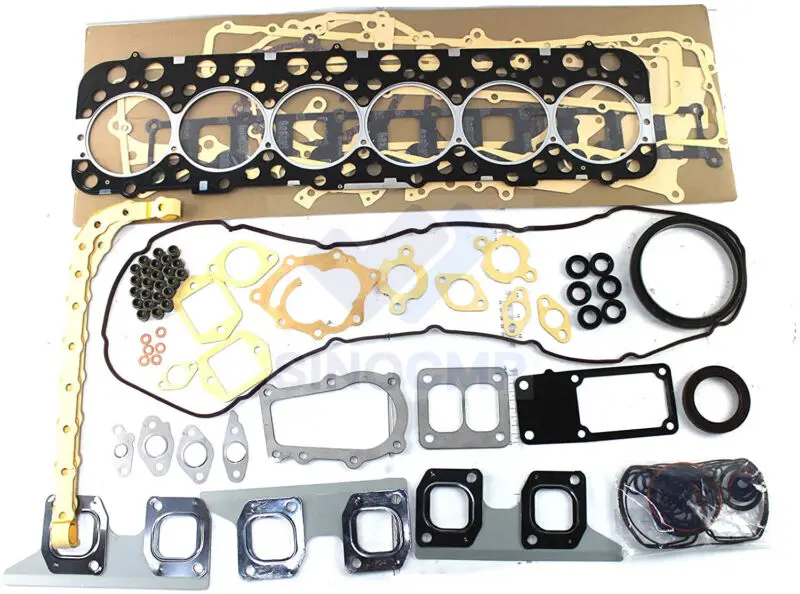

Правила установки прокладок ГБЦ и клапанной крышки

Перед установкой новых прокладок критически важно обеспечить безупречную чистоту привалочных поверхностей. Удалите все следы старой прокладки, масла и нагара металлической щеткой или скребком, избегая царапин на алюминиевых ГБЦ. Обезжирьте поверхности уайт-спиритом или специальным очистителем. Проверьте плоскостность головки блока линейкой и щупом – допустимое отклонение не превышает 0.05 мм по всей длине.

Насухо протрите посадочные канавки клапанной крышки и болты/шпильки ГБЦ. Убедитесь в отсутствии деформаций крышки (особенно алюминиевой), при необходимости выровняйте ее на плиту. Никогда не используйте герметики совместно с заводскими прокладками, кроме случаев, прямо указанных производителем двигателя (обычно – точечное нанесение на стыки ГБЦ в районе масляных каналов).

Ключевые этапы монтажа

Последовательность затяжки ГБЦ:

Смажьте резьбу болтов моторным маслом, шпильки – графитовой смазкой
Установите прокладку строго по направляющим штифтам (маркировкой UP вверх)
Затягивайте крепеж от центра к краям крестообразно в 3 этапа:
- Предварительная затяжка: 30% от конечного момента
- Основная затяжка: 70% от конечного момента
- Дотяжка: 100% момента с выдержкой 15 минут

Особенности клапанной крышки:

Тип прокладки	Момент затяжки	Особенности
Резиновая	2-4 Н·м	Затягивать равномерно без перекоса
Пробковая	3-5 Н·м	Требует предварительной пропитки маслом
Силиконовая	4-6 Н·м	Контролировать равномерность прижима по периметру

После запуска двигателя дайте ему прогреться до рабочей температуры, затем остудите и проверьте момент затяжки ГБЦ в порядке, указанном в руководстве. Для клапанной крышки повторите подтяжку через 200-300 км пробега при использовании пробковых или композитных прокладок.

Контроль герметичности после замены прокладок

После завершения установки новых прокладок и сборки двигателя контроль герметичности становится критически важным этапом. Необходимо тщательно проверить все соединения и области, где установлены новые уплотнительные элементы, на предмет отсутствия утечек рабочих жидкостей или газов.

Проверка должна проводиться методично, начиная с визуального осмотра на холодном двигателе, и продолжаться после запуска и прогрева до рабочей температуры, так как некоторые течи проявляются только под давлением и при тепловом расширении металлов.

Порядок проведения контроля

Соблюдайте следующую последовательность действий для надежного контроля:

Предпусковая проверка:
- Убедитесь в правильности установки всех компонентов, затяжки болтов/гаек с требуемым моментом и в правильной последовательности.
- Проверьте уровни моторного масла и охлаждающей жидкости, при необходимости доведите до нормы.
Запуск и прогрев:
- Запустите двигатель и дайте ему поработать на холостых оборотах.
- Внимательно наблюдайте за областью ремонта (головка блока цилиндров, клапанная крышка, поддон картера, впускной/выпускной коллекторы, помпа, термостат) и под двигателем на предмет появления капель или струй жидкостей (масло, антифриз).
- Прислушивайтесь к шипящим звукам, указывающим на утечку газов (воздух, выхлопные газы).
Контроль под нагрузкой:
- Плавно повысьте обороты двигателя до 2000-3000 об/мин несколько раз. Нагрузка и возросшее давление в системах могут выявить скрытые течи.
- Проверьте выхлопные газы: белый густой дым (особенно после запуска) может сигнализировать о попадании охлаждающей жидкости в цилиндры через негерметичную прокладку ГБЦ.
- Осмотрите масляный щуп и крышку маслозаливной горловины: эмульсия (пена бело-коричневого цвета) свидетельствует о смешивании масла и антифриза (проблема с прокладкой ГБЦ или теплообменником).
Проверка после остывания:
- Заглушите двигатель и дайте ему полностью остыть.
- Еще раз визуально осмотрите места установки прокладок на предмет появления свежих потеков или следов жидкостей.
- Проконтролируйте уровни масла и антифриза. Снижение уровня без видимых наружных утечек – тревожный признак внутренней проблемы (например, утечки антифриза в масло или цилиндры).

Тип утечки	Возможные места/причины	Визуальные/иные признаки
Масло	Прокладка клапанной крышки, прокладка ГБЦ (по краю), прокладка поддона картера, сальники коленвала/распредвала, датчики масла.	Масляные пятна/подтеки на блоке/ГБЦ/поддоне, капли под автомобилем, запах горелого масла с горячих деталей.
Охлаждающая жидкость (Антифриз)	Прокладка ГБЦ (внутрь цилиндров или наружу), прокладки термостата, помпы, впускного коллектора (если через него проходит ОЖ), штуцеры патрубков, повреждения радиатора/патрубков.	Подтеки зеленой/красной/желтой жидкости, пар из-под капота, падение уровня в расширительном бачке, белый дым из выхлопа, эмульсия в масле.
Выхлопные газы	Прокладка выпускного коллектора, прокладка ГБЦ (прогар между цилиндрами или в канал охлаждения/масляный канал).	Шипящий звук в области стыка, следы копоти на стыке, неровная работа двигателя (при прогарах внутрь), пузырьки газа в расширительном бачке (при прогарах в канал ОЖ).
Наддув (для турбодвигателей)	Прокладки впускного коллектора, интеркулера, соединения воздуховодов.	Свист или шипение при наборе оборотов, снижение мощности двигателя, ошибки по "бедной" смеси.

Важно: Если обнаружена любая утечка, работу двигателя следует немедленно прекратить. Незначительные протечки часто требуют лишь докрутки крепежа (с соблюдением момента затяжки!). Значительные течи или признаки внутренних проблем (белый дым, эмульсия) указывают на необходимость повторной разборки, выяснения причины негерметичности (дефект прокладки, деформация плоскости, ошибка установки, использование герметика там, где он не нужен) и устранения неисправности.

Тщательный контроль герметичности после замены прокладок – залог долговечности ремонта и предотвращения серьезных повреждений двигателя. Никогда не игнорируйте этот этап.
