Нагрузочная вилка для аккумулятора - принцип работы, конструкция и использование

Статья обновлена: 18.08.2025

Состояние аккумуляторной батареи – критически важный фактор надежной работы любого транспортного средства или резервного источника питания. Оценить реальную емкость и исправность АКБ обычным вольтметром невозможно, так как он показывает лишь напряжение холостого хода.

Для точной диагностики под реальной нагрузкой используется специализированный прибор – нагрузочная вилка. Это компактное, но мощное устройство имитирует работу стартера, позволяя быстро выявить скрытые дефекты батареи: сульфатацию пластин, потерю емкости, внутренние обрывы или замыкания. Понимание ее устройства, ключевых особенностей и правил применения необходимо для эффективного обслуживания аккумуляторов и предотвращения внезапных отказов.

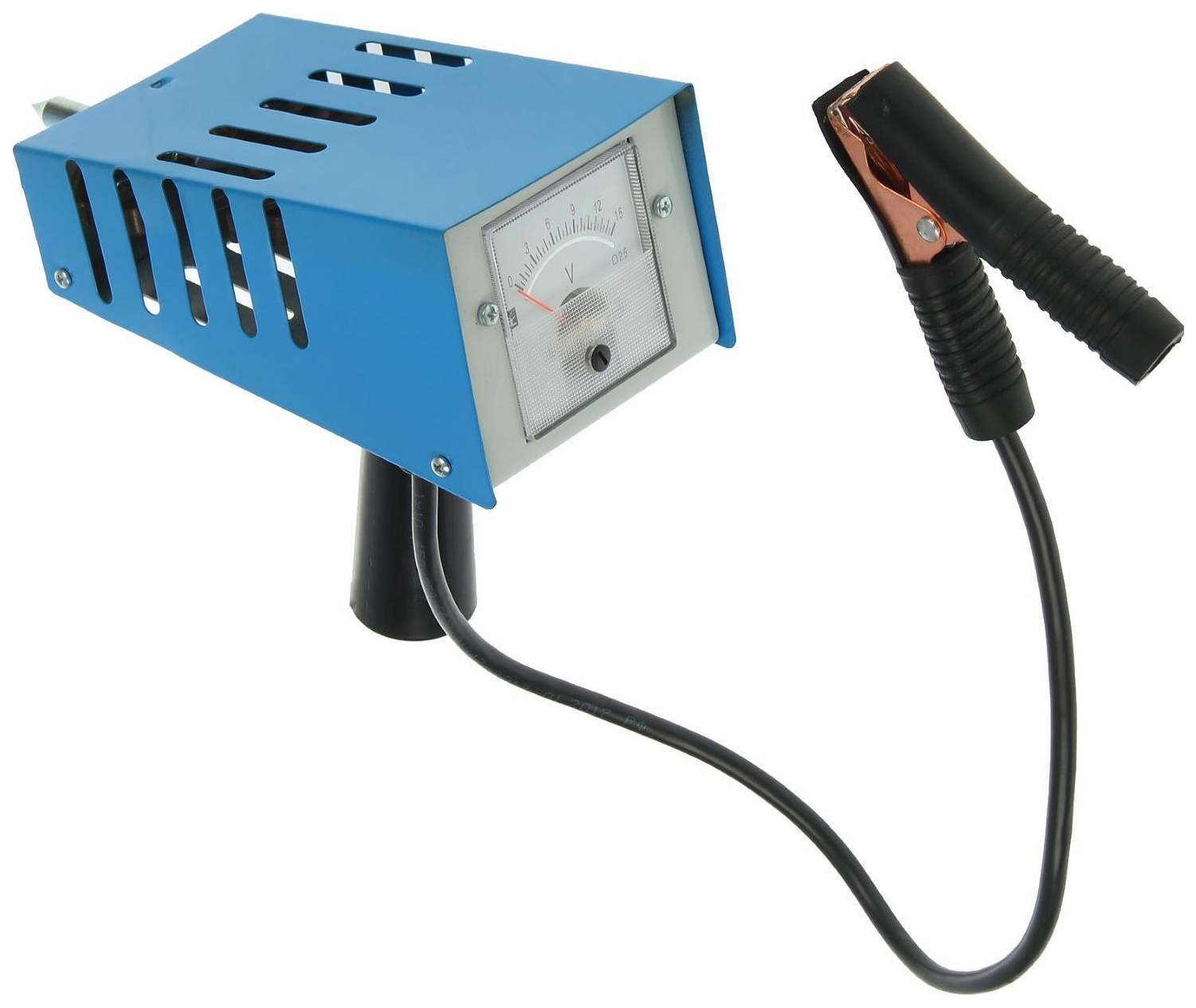

Основные компоненты в устройстве нагрузочной вилки

Конструкция нагрузочной вилки включает несколько ключевых элементов, обеспечивающих ее работоспособность и точность измерений. Каждый компонент выполняет строго определенную функцию в процессе тестирования аккумуляторной батареи под нагрузкой.

Взаимодействие этих элементов позволяет имитировать реальную нагрузку на аккумулятор и фиксировать его отклик, что является основой диагностики состояния источника питания.

Ключевые элементы конструкции

Корпус: Изготавливается из термостойкого пластика или металла, обеспечивает защиту внутренних компонентов и служит рукояткой для оператора.
Вольтметр: Аналоговый или цифровой прибор для измерения напряжения аккумулятора в двух режимах: холостого хода и под нагрузкой.
Нагрузочные спирали: Мощные резисторы из нихромовой проволоки, создающие контролируемое сопротивление (обычно 100-200 А) для имитации стартерной нагрузки.
Измерительные щупы: Толстые медные стержни с зажимами типа "крокодил" для подключения к клеммам АКБ, обеспечивающие минимальное переходное сопротивление.
Переключатель нагрузки: Кнопка или рычаг, замыкающий цепь между щупами и нагрузочными спиралями на заданное время (обычно 5-10 секунд).
Силовые провода: Медные кабели большого сечения, соединяющие щупы с резисторами, рассчитанные на высокие токи без перегрева.
Вентиляционные отверстия: Обеспечивают отвод тепла от нагревающихся спиралей во время тестирования.

Роль сопротивления и вольтметра в конструкции

Нагрузочный резистор (сопротивление) имитирует реальную нагрузку на аккумулятор, создавая ток разряда, сопоставимый с током стартера автомобиля. Его номинал строго рассчитан: для 12В АКБ обычно применяют сопротивление 0,018-0,020 Ом, обеспечивающее ток 100-250А. Это позволяет воспроизвести условия работы батареи при запуске двигателя.

Вольтметр подключается параллельно клеммам АКБ через нагрузочное сопротивление. Он фиксирует фактическое напряжение батареи под нагрузкой в реальном времени. Показания снимаются на 5-10 секунде теста, когда сопротивление максимально "нагружает" аккумулятор, что исключает ложные результаты от поверхностного заряда.

Критическое взаимодействие компонентов:

Резистор создает контролируемое падение напряжения
Вольтметр диагностирует:
1. Способность удерживать напряжение под нагрузкой
2. Степень износа пластин
3. Уровень сульфатации

Компонент	Ключевая функция	Последствия неисправности
Сопротивление	Формирование эталонной нагрузки	Некорректная имитация работы стартера
Вольтметр	Фиксация реального напряжения	Ошибки в оценке состояния АКБ

Принцип имитации нагрузки на аккумулятор

Имитация нагрузки достигается путём подключения к аккумулятору калиброванного сопротивления через контактные щупы. Это сопротивление создаёт контролируемый ток разряда, эквивалентный реальной эксплуатационной нагрузке, например, работе стартера автомобиля. Величина сопротивления рассчитывается исходя из номинальной ёмкости батареи и требуемого тока испытания.

Во время подключения вилки параллельно сопротивлению подключается вольтметр, фиксирующий падение напряжения на клеммах аккумулятора под нагрузкой. Длительность теста обычно составляет 5-10 секунд – этого достаточно для оценки поведения напряжения без глубокого разряда батареи. Полученные показатели сравниваются с эталонными значениями для конкретного типа АКБ.

Ключевые аспекты процесса

Физическая основа: Принцип базируется на законе Ома (U = I × R), где:

U – измеряемое напряжение,

I – ток нагрузки,

R – сопротивление вилки.

Выбор сопротивления: Определяется номиналом аккумулятора:
- Для 55 А·ч: ~0,018 Ом (ток ~100А)
- Для 100 А·ч: ~0,01 Ом (ток ~200А)
Измеряемые параметры:
1. Начальное напряжение под нагрузкой
2. Скорость падения напряжения
3. Конечное напряжение после нагрузки

Напряжение под нагрузкой (12В АКБ)	Состояние батареи
Выше 10,2 В	Исправна
9,6–10,2 В	Частичный износ
Ниже 9,6 В	Неисправность

Важное условие: Тестирование проводится на полностью заряженном аккумуляторе при температуре +20±5°C. Холодная батарея или неполный заряд искажают результаты, показывая заниженное напряжение.

Отличия цифровых и аналоговых моделей

Аналоговые нагрузочные вилки оснащены стрелочным вольтметром, где показания определяются по механическому отклонению стрелки на градуированной шкале. Такие модели требуют визуальной интерпретации данных оператором, что может приводить к субъективным погрешностям при считывании. Они не имеют дополнительных функций и полностью зависят от физических свойств измерительной системы.

Цифровые модели используют жидкокристаллический дисплей для точного отображения числовых значений напряжения в реальном времени. В их конструкцию встроен микропроцессор, обрабатывающий данные и исключающий человеческий фактор при интерпретации. Электронные компоненты позволяют реализовать расширенный функционал, недоступный в аналоговых версиях.

Критерий	Аналоговая вилка	Цифровая вилка
Точность измерений	Погрешность до 2-5% из-за параллакса и калибровки	Погрешность ≤1% благодаря цифровой обработке сигнала
Дополнительные функции	Отсутствуют	Запись результатов, расчет емкости, диагностика стартера
Условия эксплуатации	Устойчивы к вибрациям, перепадам температур	Требуют защиты от влаги/ударов, чувствительны к морозу
Питание	Не требуется (работает от тестируемого АКБ)	Нуждается в элементах питания для дисплея и процессора

Ключевые эксплуатационные различия

Аналоговые вилки отличаются исключительной надежностью из-за отсутствия сложной электроники. Их показания остаются стабильными при экстремальных температурах, но требуют профессионального навыка для корректной интерпретации колебаний стрелки.

Цифровые устройства обеспечивают мгновенное считывание результатов без специальной подготовки пользователя. Однако их функциональность ограничена: зависимостью от заряда встроенных батарей и риском повреждения платы при высоких нагрузках. Автоматическая коррекция показаний компенсирует влияние внешних факторов на точность измерений.

Диапазон напряжения: выбор для 12В и 24В систем

Нагрузочные вилки калибруются под конкретное напряжение бортовой сети. Для 12-вольтовых систем (легковые авто, мототехника) применяются приборы с диапазоном 0–15В. Модели для 24-вольтовых систем (грузовики, спецтехника, некоторые лодки) охватывают 0–30В. Использование вилки, рассчитанной на 12В, в 24В сети выведет её из строя из-за перегрузки.

Проверка АКБ всегда выполняется на соответствие её номиналу. Вилки для 12В тестируют батареи ёмкостью до 190 А·ч, для 24В – свыше 190 А·ч. Универсальные устройства поддерживают переключение между режимами через селектор или сменные нагрузочные спирали, но требуют ручной настройки перед измерением.

Ключевые параметры выбора

При подборе учитывайте:

Точность шкалы: Градуировка должна включать критические точки (10.5В для 12В под нагрузкой, 21В для 24В).
Допустимый ток нагрузки: Для 12В – 100–200А, для 24В – 200–500А. Превышение тока ведёт к ложным показаниям.
Тип контактов: Усиленные зажимы для 24В систем из-за высокого тока.

Система	Диапазон измерения	Ток нагрузки	Объекты применения
12В	0–15В	100–200А	Легковые авто, скутеры, ИБП
24В	0–30В	200–500А	Грузовики, автобусы, яхты

Важно: Для тяговых АКБ (погрузчики, электрокары) используйте специализированные вилки с импульсным режимом нагрузки. Гелевые и AGM батареи тестируйте приборами с точностью ±1% во избежание глубокого разряда.

Определение тока нагрузки для разных АКБ

Ток нагрузки при тестировании аккумулятора нагрузочной вилкой выбирается в зависимости от его емкости и типа. Этот параметр критичен для корректной интерпретации результатов: слишком слабая нагрузка не выявит скрытых дефектов, а чрезмерная – повредит АКБ.

Общепринятый подход основан на соотношении 1:10 между емкостью батареи и током разряда. Для точного подбора необходимо учитывать конструктивные особенности АКБ (свинцово-кислотные, AGM, GEL, кальциевые) и рекомендации производителя.

Емкость АКБ (Ач)	Стандартная (А)	AGM/GEL (А)
55	5.5	8.25
70	7.0	10.5
100	10.0	15.0

Как подключить щупы к клеммам аккумулятора

Подключение щупов нагрузочной вилки требует строгого соблюдения полярности. Красный провод всегда соединяется с плюсовой клеммой АКБ (+), черный – с минусовой (-). Нарушение этого правила приведет к некорректным показаниям и риску повреждения оборудования.

Перед подключением убедитесь в чистоте и отсутствии окислов на клеммах аккумулятора. Плохой контакт исказит результаты тестирования. Загрязнения удалите металлической щеткой или специализированным очистителем.

Пошаговая процедура подключения

Отсоедините клеммы бортовой сети автомобиля от аккумулятора.
Приложите красный зажим вилки к положительному выводу АКБ (+), плотно зафиксировав соединение.
Присоедините черный зажим к отрицательной клемме (-), обеспечив максимальную площадь контакта.
Убедитесь в отсутствии перекручивания проводов и случайного замыкания щупов на корпус.

Цвет щупа	Клемма АКБ	Последствия ошибки
Красный	Плюсовая (+)	Повреждение вольтметра, ложные показания
Черный	Минусовая (-)	Искрение, оплавление контактов

При работе с обслуживаемыми АКБ соблюдайте меры предосторожности: избегайте контакта щупов с электролитом, используйте защитные очки. Подключение под нагрузкой выполняйте строго после фиксации измерительных щупов.

Измерение напряжения без нагрузки (режим холостого хода)

В данном режиме нагрузочная вилка отключает резисторы, оставляя только вольтметр в цепи. Щупы прибора подключаются напрямую к клеммам аккумулятора без создания дополнительной нагрузки. Это позволяет получить точные показания напряжения на выводах батареи в состоянии покоя.

Измерение проводится после минимум 2-часового простоя АКБ без зарядки или эксплуатации. Контакты должны быть чистыми, а температура окружающей среды – в пределах 20-25°C для исключения температурного влияния на электрохимические процессы внутри батареи.

Особенности и интерпретация результатов

Показания вольтметра отражают реальную степень заряженности аккумулятора. Стандартные значения для свинцово-кислотных АКБ:

12.7 В и выше	Полный заряд (100%)
12.5 В	Заряд 75%
12.3 В	Заряд 50%
Ниже 11.9 В	Глубокий разряд

Критически низкое напряжение (менее 10.8 В) свидетельствует о возможной сульфатации пластин или внутреннем замыкании.

Преимущества метода:

Определение фактического заряда без искажений от нагрузки
Выявление "мертвых" банок в обслуживаемых АКБ при пошаговом замере
Диагностика паразитного саморазряда при сравнении с предыдущими замерами

Ограничения холостого замера:

Не выявляет падение напряжения под нагрузкой
Не диагностирует снижение пускового тока
Требует дополнения нагрузочным тестом для оценки работоспособности

Тестирование под нагрузкой: пошаговый процесс

Проверка АКБ под нагрузкой имитирует работу стартера при запуске двигателя, выявляя реальную способность батареи отдавать высокий ток. Этот метод позволяет обнаружить скрытые дефекты, не проявляющиеся при стандартных измерениях напряжения.

Перед тестированием убедитесь в исправности нагрузочной вилки и соответствии её параметров ёмкости аккумулятора. Проверьте заряд АКБ: напряжение без нагрузки должно составлять 12.6-12.9 В для 12-вольтовой батареи.

Алгоритм выполнения замеров

Подключите клещи вилки к соответствующим полюсам аккумулятора: красный зажим – на плюсовую клемму, чёрный – на минусовую.
Зафиксируйте начальное напряжение без нагрузки в течение 3-5 секунд. Показания должны соответствовать номиналу заряженной батареи.
Включите нагрузку на точно установленное время (обычно 5-10 секунд), активировав режим тестирования на вилке.
Считайте показания вольтметра на 5-й секунде теста. Не допускайте нагрева спирали дольше 10 секунд во избежание повреждения оборудования.

Сравните результаты с эталонными значениями:

Напряжение под нагрузкой (В)	Состояние АКБ
10.2 и выше	Исправна
9.6-10.1	Требует зарядки
Менее 9.6	Неисправна или глубокий разряд

Повторите замер через 5 минут отдыха АКБ при расхождении результатов или показателях на границе нормы.

Нормальные показания напряжения при нагрузке

Для исправного и полностью заряженного 12-вольтового автомобильного аккумулятора нормальным показанием под нагрузкой считается напряжение в диапазоне 10.2–10.8 В после 5–10 секунд тестирования. Это свидетельствует о способности батареи уверенно отдавать высокий ток под давлением, сохраняя стабильность работы стартера.

Критическим значением является падение напряжения ниже 9.0 В – такой результат указывает на глубокий разряд, сульфатацию пластин или физический износ АКБ. Промежуточные показатели в зоне 9.0–10.2 В сигнализируют о частичной потере емкости, необходимости подзарядки или диагностике.

Ключевые параметры для интерпретации

Состояние АКБ	Напряжение под нагрузкой (12В)	Рекомендуемое действие
Идеальное	≥ 10.8 В	Обслуживание не требуется
Нормальное	10.2–10.8 В	Периодический контроль
Удовлетворительное	9.6–10.2 В	Зарядка, проверка уровня электролита
Неудовлетворительное	9.0–9.6 В	Срочная зарядка, диагностика
Аварийное	< 9.0 В	Замена АКБ

Факторы, влияющие на точность измерений:

Температура среды: при +20°C показания эталонные, на морозе допустимо падение на 0.1–0.3 В
Величина нагрузки: должна соответствовать ёмкости АКБ (например, 100–250 А для легковых авто)
Длительность теста: замер строго на 5–10 секунде для исключения погрешности

Определение степени заряда по результатам теста

Степень заряда аккумулятора определяется по напряжению под нагрузкой, измеренному вольтметром вилки после стабилизации показаний (обычно через 5-10 секунд). Сравнение полученного значения с эталонными данными для конкретного типа АКБ позволяет оценить остаточную ёмкость.

Точность интерпретации требует учёта температуры окружающей среды: при +20…25°C используются стандартные таблицы, при отклонениях применяются температурные поправки (-0,01В на каждый градус ниже +20°C). Результаты замеров сопоставляются с техническими характеристиками батареи (емкость, тип электролита).

Ключевые параметры оценки

Напряжение под нагрузкой (12В АКБ)	Состояние заряда	Рекомендуемые действия
10,5 В и выше	75-100% (норма)	Допустима эксплуатация
9,6 - 10,4 В	25-75% (недостаточный)	Требуется подзарядка
Ниже 9,6 В	Менее 25% (критичный)	Диагностика неисправностей

Важные нюансы:

Для гелевых и AGM аккумуляторов пороговые значения на 0,2-0,3В выше указанных
Быстрое падение напряжения после снятия нагрузки свидетельствует о сульфатации пластин
Разница более 0,2В между ячейками указывает на деградацию банок

Проверку следует выполнять после 6-часового простоя АКБ. Повторные тесты проводятся с интервалом 10-15 минут для охлаждения спиралей нагрузки. Результаты считаются достоверными при совпадении показаний в 2-3 замерах.

Диагностика сульфатации пластин АКБ

Сульфатация пластин – это процесс образования крупнокристаллического сульфата свинца (PbSO₄) на электродах аккумулятора, который не преобразуется обратно в активные вещества при зарядке. Основными причинами являются глубокий разряд, длительное хранение в разряженном состоянии, частые недозаряды или эксплуатация при высоких температурах. Кристаллы блокируют доступ электролита к активной массе пластин, снижая эффективность электрохимических реакций.

Сульфатированные пластины приводят к резкому падению ёмкости АКБ, увеличению внутреннего сопротивления и неспособности отдавать высокий пусковой ток. Нагрузочная вилка позволяет выявить этот дефект косвенно через анализ поведения напряжения под нагрузкой и в режиме холостого хода. Ключевым индикатором служит несоответствие между остаточным напряжением и реальной нагрузочной способностью батареи.

Методы выявления с помощью нагрузочной вилки

Для диагностики сульфатации выполняют последовательные замеры:

Измерение напряжения без нагрузки (НХХ):
Зафиксировать значение на клеммах АКБ после 2-часового отдыха. При сульфатации НХХ может быть близким к норме (12.6–12.8В), но это вводит в заблуждение.
Тест под нагрузкой:
Подключить вилку на 5–10 секунд с током, соответствующим 0.5–1.0 от номинальной ёмкости АКБ (например, 100А для 60Ач батареи).

Анализ результатов:

Симптом	Признак сульфатации
Напряжение под нагрузкой резко падает (ниже 9В)	Кристаллы PbSO₄ снижают проводимость пластин
Напряжение медленно восстанавливается после снятия нагрузки	Затруднена диффузия электролита к активной массе
НХХ нормальное, но под нагрузкой просадка >2.5В	Пластины сохраняют заряд поверхностно, но не отдают ток

Важно: Для подтверждения диагноза проверьте плотность электролита. При сульфатации она остаётся низкой (менее 1.22 г/см³) даже после полной зарядки, так как серная кислота не восстанавливается в объёме.

Выявление короткого замыкания в банках аккумулятора

Короткое замыкание в банке возникает при разрушении сепаратора или деформации пластин, вызывая прямой контакт между электродами разной полярности. Это приводит к саморазряду элемента, снижению общего напряжения батареи и падению ее емкости. Короткозамкнутая секция перестает участвовать в электрохимических процессах, провоцируя перегрузку соседних банок.

Нагрузочная вилка выявляет проблему через измерение напряжения под токовой нагрузкой. При подключении к аккумулятору она создает имитацию работы стартера, нагружая батарею током 100-200А. Неисправная банка проявляет аномальное падение напряжения в сравнении с исправными секциями.

Процедура диагностики

Измерьте напряжение каждой банки вольтметром без нагрузки. Для 12В АКБ: норма ≈2.1В на секцию.
Подключите нагрузочную вилку на 10-15 секунд ко всей батарее, зафиксировав общее напряжение.
Проверьте каждую банку отдельно щупом вилки:
- Исправная банка: напряжение ≥1.7-1.8В под нагрузкой
- Короткозамкнутая банка: напряжение ≤1.2-1.5В или нулевое значение

Состояние банки	Напряжение без нагрузки	Напряжение под нагрузкой
Норма	2.10-2.13В	1.75-1.85В
Короткое замыкание	1.70-1.90В	0.00-1.50В

Критические признаки: Разница >0.5В между соседними банками или "просадка" неисправной секции на 30-50% относительно нормы. Такая банка вызывает кипение электролита, быстрый саморазряд и необратимо снижает пусковые характеристики АКБ. Восстановление невозможно – требуется замена аккумулятора.

Проверка генератора с помощью нагрузочной вилки

Проверка генератора нагрузочной вилкой позволяет оценить его способность выдавать номинальное напряжение под электрической нагрузкой, имитирующей работу бортовых потребителей. Этот метод диагностирует реальную работоспособность узла, а не только его холостой ход.

Для корректной проверки двигатель должен работать на средних оборотах (2000-2500 об/мин), включены основные потребители энергии (дальний свет, обогрев стекла). Вилка подключается к клеммам АКБ в соответствии с полярностью.

Последовательность действий и интерпретация результатов

Ключевые этапы замера:

Прогреть двигатель до рабочей температуры (80-90°C).
Подключить нагрузочную вилку к аккумулятору, соблюдая полярность.
Задать нагрузку, соответствующую 50-70% номинального тока генератора.
Зафиксировать показания вольтметра под нагрузкой через 10-15 секунд.

Показание вольтметра	Состояние генератора
13.9–14.5 В	Нормальная работа
Ниже 13.2 В	Критический недостаток заряда (износ щеток, диодного моста, регулятора)
Выше 14.7 В	Перезаряд (неисправность регулятора напряжения)

Дополнительные проверки: Для выявления просадок напряжения выполняется ступенчатое подключение нагрузки с фиксацией показаний. Резкое падение напряжения при увеличении нагрузки указывает на слабый контакт в цепи или износ генератора.

Контроль напряжения на холостом ходу (без нагрузки вилки) должен показывать 14.0–14.4 В. Расхождение с показаниями под нагрузкой более 0.8 В свидетельствует о недостаточном запасе мощности генератора.

Безопасные временные интервалы для тестирования

Продолжительность тестирования аккумулятора нагрузочной вилкой является критическим параметром безопасности. Превышение допустимого времени приводит к чрезмерному нагреву и разрушению внутренних резистивных спиралей самой вилки, а также к глубокому и потенциально необратимому разряду и перегреву тестируемой аккумуляторной батареи.

Максимально допустимое время нагрузки напрямую зависит от емкости тестируемого аккумулятора (А·ч) и величины тока, который способна обеспечить конкретная модель нагрузочной вилки. Использование вилки, рассчитанной на больший ток, чем может выдать АКБ, или наоборот, слишком слабой вилки для мощной батареи, требует особой осторожности и строгого соблюдения временных лимитов.

Емкость АКБ (А·ч)	Рекомендуемое время теста (сек)	Максимально допустимое время (сек)
до 60	10-15	20
60 - 90	10	15
90 - 120	7-10	12
120+	5-7	10

Правила охлаждения устройства между замерами

После каждого замера напряжения под нагрузкой нагрузочная вилка выделяет значительное количество тепла из-за протекания большого тока через спирали сопротивления. Перегрев внутренних элементов может привести к их деформации, изменению сопротивления или полному выходу из строя прибора.

Соблюдение интервалов для охлаждения между тестами критически важно для сохранения точности измерений и долговечности устройства. Пренебрежение этим правилом провоцирует погрешности в диагностике аккумулятора и сокращает ресурс вилки.

Основные требования к охлаждению

Соблюдайте паузу: Выдерживайте интервал не менее 3-5 минут между последовательными замерами на одном аккумуляторе или на разных батареях.
Контролируйте температуру: Перед началом нового замера убедитесь, что корпус вилки (особенно зона сопротивлений) остыл до безопасного для касания состояния (~40-50°C).
Избегайте принудительного охлаждения: Не используйте воду, сжатый воздух или вентиляторы для ускорения процесса. Естественное воздушное охлаждение – единственный допустимый метод.
Следите за нагрузкой: При тестировании аккумуляторов большой емкости (70-100 Ач и выше) или при работе в жарком помещении увеличивайте интервал отдыха до 7-10 минут.

Важно: Продолжительная работа без перерывов (более 2-3 замеров подряд) вызывает перегрев спиралей, что ведет к их необратимому повреждению и необходимости замены всего модуля сопротивлений.

Защита от искрения во время подключения

Искрение при подключении нагрузочной вилки к аккумулятору – это нежелательное и потенциально опасное явление. Оно возникает из-за разницы потенциалов между клеммами АКБ и контактами вилки, а также наличия остаточной емкости в конденсаторах самой вилки или возможной индуктивности проводов.

Энергичная искра может привести к воспламенению выделяющегося из аккумулятора гремучего газа (смесь водорода и кислорода), вызвать ожоги, повредить контактные поверхности клемм и вилки, а также создать электромагнитные помехи. Поэтому современные качественные нагрузочные вилки оснащаются системами защиты от искрения.

Основные методы защиты

Применение предварительного токоограничивающего резистора: Это наиболее распространенный и эффективный способ. В цепь перед основным нагрузочным резистором встраивается резистор значительно большего сопротивления (обычно сотни Ом – единицы кОм).

При первоначальном касании контактов вилки к клеммам АКБ ток течет через этот высокоомный резистор.
Ток в этот момент очень мал (единицы-десятки миллиампер), что исключает образование мощной искры.
Этот небольшой ток выравнивает потенциалы между вилкой и аккумулятором и заряжает конденсаторы внутри измерительной цепи вилки.
После выравнивания потенциалов (обычно через 0.5-2 секунды) оператор полностью замыкает контакт, подключая уже основной нагрузочный резистор. Поскольку разности потенциалов больше нет, подключение происходит без искры.

Использование специальных контактных материалов и конструкций:

Быстрый и надежный контакт: Контактные наконечники ("крокодилы") и штыри вилки изготавливаются из материалов, обеспечивающих мгновенное и плотное прилегание (например, латунь с медным покрытием, специальные бронзы).
Защитные колпачки/наконечники: На штырь вилки иногда надевается изолированный наконечник, который оператор снимает только после установки штыря на клемму АКБ, минимизируя риск случайного КЗ.

Качество и материал контактов напрямую влияют на склонность к искрению:

Материал	Проводимость	Склонность к искрению	Примечания
Медь	Очень высокая	Низкая (при чистой поверхности)	Мягкий, может деформироваться, окисляется
Латунь (медь+цинк)	Высокая	Умеренная	Тверже меди, менее склонна к окислению, распространенный выбор
Бронза (медь+олово/алюминий)	Высокая	Низкая	Твердая, износостойкая, хорошая пружинящая способность, часто используется в качественных вилках
Сталь	Средняя/Низкая	Высокая	Дешевый вариант, склонен к искрению и быстрому обгоранию

Важное примечание: Даже при наличии защиты от искрения, критически важно перед подключением обеспечить чистоту клемм аккумулятора и контактов нагрузочной вилки. Слой окислов или грязи увеличивает переходное сопротивление и может спровоцировать искрение даже в защищенных системах.

Работа с обслуживаемыми и необслуживаемыми АКБ

При диагностике нагрузочной вилкой принцип тестирования идентичен для обоих типов аккумуляторов: измерение напряжения под нагрузкой имитирует работу стартера. Ключевое отличие заключается в подготовке и интерпретации результатов. Для обслуживаемых АКБ предварительно проверяют уровень и плотность электролита, корректируя их при необходимости, тогда как необслуживаемые батареи тестируют "как есть" без возможности вмешательства в состав электролита.

Результаты теста анализируют по единым нормативам напряжения, но причины отклонений трактуют с учетом конструктивных особенностей. У обслуживаемых АКБ низкие показатели часто устраняются доливкой дистиллята или зарядкой, а у необслуживаемых аналогичные значения обычно указывают на необратимую деградацию внутренних пластин. Время нагрузки строго ограничивают 5-10 секундами для предотвращения перегрева, особенно критичного для герметичных необслуживаемых моделей.

Особенности применения нагрузочной вилки

Подготовка:
- Обслуживаемые: Обязательная проверка уровня электролита (при недостатке – доливка дистиллированной воды)
- Необслуживаемые: Визуальный контроль корпуса на отсутствие вздутий и трещин
Процедура тестирования:
1. Подключение щупов к клеммам с соблюдением полярности
2. Фиксация пикового напряжения на 5-й секунде нагрузки
3. Сравнение показаний с нормативами (например: ≥10.2В – исправен)
Интерпретация:
- Обслуживаемые: Падение напряжения до 8-9В часто указывает на сульфатацию или низкую плотность
- Необслуживаемые: Аналогичные значения обычно свидетельствуют о необходимости замены АКБ

Критерий	Обслуживаемые АКБ	Необслуживаемые АКБ
Действия при низком напряжении	Зарядка + корректировка плотности электролита	Повторная проверка после полной зарядки
Риски при тестировании	Выкипание электролита при перегрузке	Деформация корпуса из-за газовыделения
Допустимая нагрузка	До 100% от номинала (пример: 100А для 60Ач)	Максимум 70-80% от номинальной емкости

Расшифровка ошибок при падении напряжения

Правильная интерпретация падения напряжения под нагрузкой критически важна для точной диагностики состояния аккумуляторной батареи. Ошибки в расшифровке показаний могут привести к неправильным выводам и, как следствие, к необоснованной замене АКБ или игнорированию серьезных проблем.

Нагрузочная вилка создает кратковременную нагрузку, имитируя пуск двигателя. Падение напряжения фиксируется через 5-10 секунд после подключения. Сравнивая полученное значение с нормативным (обычно для исправного и заряженного аккумулятора это не ниже 10 В), делают вывод о состоянии батареи.

Интерпретация показаний

Показание (В)	Состояние АКБ	Возможные причины
10.0 и выше	Норма	Полная исправность, достаточный заряд
9.0–9.9	Удовлетворительно	Частичная разрядка, начальная сульфатация, требуется подзарядка
8.0–8.9	Неудовлетворительно	Сильная разрядка, сульфатация пластин, потеря емкости
Ниже 8.0	Критическое	Глубокий разряд, замыкание секций, механические повреждения

Дополнительные диагностические признаки: Быстрое падение напряжения в течение первых 3 секунд указывает на потерю емкости. Восстановление показаний после отключения нагрузки до 12.4 В и ниже свидетельствует о необратимой сульфатации.

Учитывайте температурную поправку: при -20°C нормальное напряжение на 0.5–1 В ниже стандартных значений. Для точной диагностики сверяйтесь с паспортными данными конкретного АКБ.

Сравнение нагрузочной вилки с мультиметром

Нагрузочная вилка и мультиметр служат для диагностики аккумуляторов, но принципиально отличаются подходом к измерениям. Мультиметр оценивает базовые параметры без нагрузки: напряжение холостого хода, что не отражает реальную способность батареи запускать двигатель. Нагрузочная вилка имитирует работу стартера, создавая кратковременное высокое сопротивление.

Ключевое различие заключается в способе проверки работоспособности АКБ. Мультиметр фиксирует статическое напряжение, тогда как вилка принудительно нагружает аккумулятор током 100-200А, выявляя скрытые дефекты: сульфатацию пластин, потерю емкости или внутренние обрывы, незаметные при обычном замере напряжения.

Основные отличия функционала

Тип измерений: Мультиметр – пассивный замер напряжения/тока. Вилка – активное тестирование под нагрузкой.
Глубина диагностики: Мультиметр показывает текущий заряд. Вилка определяет пусковую способность и остаточный ресурс.
Область применения: Мультиметр универсален для электрических цепей. Вилка специализирована для АКБ и генераторов.

Параметр	Нагрузочная вилка	Мультиметр
Выявление "мертвого" аккумулятора	Да (напряжение проседает под нагрузкой)	Нет (может показывать норму без нагрузки)
Проверка генератора	Только напряжение холостого хода	Напряжение под нагрузкой
Безопасность для АКБ	Ограничена (длительная нагрузка повреждает батарею)	Абсолютная

Важно: Для комплексной диагностики рекомендуется использовать оба прибора. Мультиметр – для первичной проверки уровня заряда и целостности цепи, вилка – для стресс-теста при проблемах с запуском или перед зимним сезоном.

Проверка ёмкости аккумулятора косвенным методом

Косвенный метод оценки ёмкости основан на измерении напряжения АКБ под нагрузкой без полного разряда. Нагрузочная вилка создаёт кратковременное токовое воздействие, имитирующее работу стартера. Показания вольтметра фиксируют через 5-10 секунд после подключения, что позволяет оценить остаточный ресурс батареи через её способность удерживать напряжение.

Точность метода зависит от соответствия нагрузки номиналу АКБ: для легковых авто обычно применяют вилки с сопротивлением 0,018-0,020 Ом (ток 100-200А). Температура окружающей среды также влияет на результаты: проверку рекомендуется проводить при +20°C, так как на холоде показатели могут снижаться на 15-20%.

Алгоритм проверки и интерпретация

Полностью зарядите АКБ и выдержите 2 часа без нагрузки
Подключите вилку к клеммам строго по полярности
Включите нагрузку ровно на 10 секунд
Зафиксируйте напряжение на 10-й секунде

Напряжение под нагрузкой (12В)	Состояние ёмкости	Рекомендуемое действие
10.5 В и выше	100% (норма)	Эксплуатация без ограничений
9.8-10.4 В	50-75%	Дозарядка, контроль через неделю
9.5-9.7 В	25-30%	Срочная зарядка, риск отказа
Менее 9.5 В	Критическая потеря	Замена аккумулятора

Важные ограничения метода: результаты корректны только для свинцово-кислотных АКБ. Погрешность достигает 15-20% из-за неучёта реальной токоотдачи и старения пластин. Для гелевых и AGM-батарей применяют пониженную нагрузку (50-70% от номинала).

Примечание: значения в таблице актуальны для температуры +20°C. При -10°C показатели снижаются на 0.5-0.7В. Для точного замера ёмкости используйте метод полного разряда с контролем ампер-часов.

Сезонное тестирование перед зимним периодом

Зимние условия критичны для аккумуляторов: низкие температуры замедляют химические реакции, снижая пусковую мощность и ёмкость батареи. Тестирование нагрузочной вилкой осенью позволяет выявить скрытые проблемы до наступления морозов, предотвратив отказ АКБ при запуске двигателя.

Нагрузочная вилка имитирует работу стартера, создавая контролируемую нагрузку на батарею. Замер напряжения под нагрузкой и после её снятия даёт объективную картину состояния аккумулятора, выявляя потерю ёмкости или сульфатацию пластин.

Процедура тестирования

Зарядите АКБ полностью и дайте "отстояться" 2-3 часа
Подключите щупы вилки к клеммам (соблюдая полярность!)
Приложите нагрузку на 5-10 секунд (величина нагрузки должна соответствовать ёмкости АКБ)
Зафиксируйте минимальное напряжение в конце теста
Сравните показания с нормативами:

Напряжение под нагрузкой (В)	Состояние АКБ
10.2 и выше	Отличное
9.6–10.1	Удовлетворительное
Ниже 9.6	Требует замены

Ключевые критерии для зимней эксплуатации:

Напряжение без нагрузки должно быть ≥12.6 В
Падение напряжения под нагрузкой – не более 1.8 В от исходного значения
Восстановление напряжения до 12.4 В в течение 1 минуты после снятия нагрузки

Если результаты теста близки к нижней границе нормы, проведите десульфатирующий заряд или запланируйте замену АКБ. Помните: нагрузочное тестирование выполняют только при температуре выше +5°С!

Техническое обслуживание нагрузочной вилки

Регулярная проверка состояния контактов и клемм – обязательная процедура. Загрязнения или окислы на поверхностях нарушают проводимость тока, что приводит к некорректным показаниям. Очищайте элементы мелкозернистой наждачной бумагой или специальным раствором после каждого использования.

Контролируйте целостность спирали сопротивления и проводов. Перегрев, механические повреждения или оплавление изоляции указывают на неисправность. Убедитесь в надежности крепления вольтметра и отсутствии трещин на корпусе прибора.

Порядок обслуживания

Основные этапы включают:

Визуальный осмотр: Выявление коррозии, деформаций, нарушения изоляции
Тестирование сопротивления: Сравнение фактических значений спирали с паспортными данными мультиметром
Калибровка вольтметра: Поверка точности показаний по эталонному источнику напряжения

Периодичность обслуживания зависит от интенсивности эксплуатации:

Частота использования	Рекомендуемый интервал
Ежедневная	1 раз в 2 недели
Еженедельная	1 раз в месяц
Сезонная	Перед началом сезона

Храните устройство в сухом месте при температуре от -10°C до +40°C. Избегайте попадания влаги на спиральный элемент – это вызывает ускоренную коррозию и изменение сопротивления. При длительном простое отсоединяйте провода от клемм.

Список источников

При подготовке материала использовались специализированные технические публикации и документация.

Основные источники включают профильную литературу и нормативные данные.

Автомобильные справочники по электрооборудованию
Технические руководства производителей нагрузочных вилок
ГОСТы и отраслевые стандарты испытаний аккумуляторов
Учебные пособия по диагностике автоэлектрики
Протоколы лабораторных испытаний аккумуляторных батарей
Методические рекомендации сервисных центров
