Наконечник рулевой тяги Лады Гранта - ключевой элемент управления

Статья обновлена: 18.08.2025

Рулевое управление автомобиля Lada Granta – сложная система, где каждая деталь критична для безопасности и управляемости. Особую роль играют рулевые наконечники, соединяющие рулевой механизм с колесами.

Эти небольшие, но высоконагруженные элементы напрямую влияют на точность реакции на поворот руля, устойчивость машины на дороге и равномерность износа шин. Выход из строя наконечника рулевой тяги Гранты не просто ухудшает комфорт – он создает реальную угрозу безопасности водителя и пассажиров.

Понимание устройства, признаков неисправности и принципов замены рулевых наконечников – обязательное знание для владельца Гранты, ценящего надежность и исправность своего автомобиля.

Что такое рулевой наконечник в конструкции Гранты

Рулевой наконечник в Лада Гранта – шарнирный элемент рулевого управления, соединяющий рулевую тягу с поворотным кулаком колеса. Конструктивно представляет собой шаровой шарнир: металлический корпус с запрессованным шаровым пальцем, защищенный резиновым пыльником от влаги и грязи.

Деталь обеспечивает передачу усилия от рулевого механизма к ступице при повороте колес, одновременно компенсируя колебания подвески. Шарнирное соединение позволяет колесу менять угол поворота независимо от вертикальных перемещений подвески.

Функциональные особенности и роль в системе

Ключевые задачи элемента:

• Синхронизация поворота колес – преобразует линейное движение тяг во вращательное движение ступицы
• Компенсация вибраций – гасит ударные нагрузки от дорожного покрытия
• Поддержание углов установки колес – влияет на стабильность схождения

Конструктивные особенности на Гранте:

Параметр	Характеристика
Тип шарнира	Неразборный с тефлоновым вкладышем
Крепление к кулаку	Конусная посадка + контргайка М12
Ресурс	40-70 тыс. км (зависит от дорожных условий)

Признаки критического износа:

1. Стук в передней подвеске при наезде на неровности
2. Люфт рулевого колеса («мертвый ход»)
3. Вибрация руля на скорости
4. Неравномерный износ протектора шин

Расположение детали в рулевом механизме Гранты

Наконечник рулевой тяги на Лада Гранта является связующим звеном между рулевой рейкой и поворотным кулаком колеса. Он крепится к наружному концу рулевой тяги с одной стороны, а с другой – через шаровый шарнир соединяется с рычагом поворотного кулака переднего колеса.

Пара наконечников (левый и правый) располагается в передней подвеске симметрично за колесами, в зоне повышенного воздействия грязи, воды и дорожных реагентов. Каждый наконечник защищен резиновым или силиконовым пыльником, сохраняющим смазку внутри шарнира.

Конструктивные особенности размещения

Ключевые аспекты расположения:

• Точка крепления к тяге: резьбовое соединение с регулировочной муфтой для изменения схождения колес
• Шарнирное соединение с кулаком: палец с шаровой опорой фиксируется гайкой в проушине рычага
• Ориентация: пыльник всегда направлен вниз для защиты от вертикальных брызг

Элемент	Расположение относительно наконечника
Рулевая тяга	Со стороны салона (внутренняя часть)
Поворотный кулак	Со стороны колеса (наружная часть)
Защитный пыльник	Нижняя часть узла
Регулировочная муфта	Между тягой и корпусом наконечника

Доступ к крепежным элементам возможен только из подкапотного пространства после частичной разборки. Для замены требуется демонтаж колеса и снятие защиты картера.

Функция рулевых наконечников в управлении автомобилем

Рулевые наконечники выполняют критическую роль в передаче усилия от рулевой рейки к поворотным кулакам колес. Они преобразуют линейное движение рулевых тяг во вращательное движение колес, обеспечивая синхронный поворот передних колес в заданном водителем направлении. От их исправности напрямую зависит точность реакции автомобиля на действия рулем.

Конструкция наконечника включает шаровой шарнир, компенсирующий изменения углов положения колес при работе подвески и движении по неровностям. Герметичный пыльник защищает смазанный шарнир от абразивных частиц и влаги, предотвращая преждевременный износ. На автомобилях Lada Granta используется резьбовое соединение для регулировки схождения колес.

Ключевые задачи элемента

• Передача управляющего усилия от рулевого механизма к ступичному узлу
• Обеспечение подвижности при вертикальном ходе подвески
• Компенсация вибраций и ударных нагрузок от дорожного покрытия
• Поддержание стабильности углов установки колес (схождения)

Параметр	Значение для Гранта
Тип соединения	Шаровой шарнир с резьбовой регулировкой
Защита	Резиновый гофрированный пыльник
Ресурс	40-80 тыс. км (зависит от условий эксплуатации)

При износе шарового шарнира возникает люфт, проявляющийся стуком на кочках, вибрацией руля и ухудшением курсовой устойчивости. Своевременная замена предотвращает нарушение углов установки колес и преждевременный износ шин.

Конструктивные особенности наконечника рулевой тяги для Lada Granta

Наконечник рулевой тяги Гранты представляет собой шаровый шарнир, заключённый в металлический корпус с резьбовой частью. Основная функция – передача усилия от рулевых тяг к поворотным кулакам колёс, обеспечивая точную синхронизацию угла поворота. Конструкция рассчитана на компенсацию колебаний подвески и постоянные динамические нагрузки.

Ключевым элементом является шаровый палец из высокопрочной легированной стали, вращающийся в полимерном или металлокерамическом вкладыше. Герметичность узла обеспечивается эластичным пыльником, заполненным термостойкой смазкой. Резьбовое соединение на корпусе позволяет регулировать схождение колёс.

Детали конструкции и их особенности

• Шаровый палец: Изготавливается методом объёмной штамповки с последующей закалкой. Имеет конусную посадку в поворотный кулак и шплинтуемую гайку.
• Антикоррозионное покрытие: Корпус и палец обрабатываются цинкованием или фосфатированием для защиты от ржавчины.
• Пыльник: Резиновый или силиконовый чехол с гофрированной структурой. Устойчив к температурным перепадам (-40°C до +120°C) и дорожным реагентам.
• Соединительная резьба: Метрическая резьба М14×1.5 на корпусе для крепления к рулевой тяге с контргайкой.
• Вкладыш: Самоустанавливающийся тефлоновый или металлокомпозитный вкладыш, снижающий трение и износ.

Материалы изготовления: сталь, тефлон, резина

Основной корпус наконечника рулевой тяги Lada Granta изготавливается из высокопрочной легированной стали, способной выдерживать значительные ударные и вибрационные нагрузки. Этот материал обеспечивает необходимую жесткость конструкции при сохранении точности геометрии соединений.

Шарнирное соединение оснащается тефлоновым вкладышем, который выполняет функцию подшипника скольжения. Политетрафторэтилен (тефлон) гарантирует минимальный коэффициент трения и износостойкость при контакте с шаровым пальцем даже в условиях загрязнения.

Ключевые особенности материалов

• Стальной корпус: Обрабатывается антикоррозийными покрытиями (цинкование, фосфатирование) для защиты от ржавчины
• Тефлоновая втулка: Автоматически компенсирует зазоры в процессе эксплуатации
• Резиновые пыльники: Изготавливаются из термостойкой EPDM-резины, устойчивой к агрессивным реагентам и перепадам температур

Материал	Функция	Требования
Сталь	Несущая конструкция	Прочность на разрыв ≥ 800 МПа
Тефлон	Антифрикционное покрытие	Рабочий диапазон: -70°C до +260°C
Резина	Герметизация шарнира	Стойкость к озону и дорожной химии

Комбинация этих материалов обеспечивает оптимальный баланс: сталь воспринимает механические напряжения, тефлон снижает износ трущихся поверхностей, а эластичный пыльник предотвращает попадание абразивных частиц и влаги в узел.

Взаимодействие с рулевой тягой и поворотным кулаком

Наконечник рулевой тяги соединяется с самой тягой через резьбовое соединение. Это позволяет регулировать длину рулевой трапеции при выполнении развала-схождения колес. Контргайка фиксирует позицию наконечника после точной настройки углов установки.

Со стороны колеса наконечник крепится к поворотному кулаку через шаровой шарнир. Палец шарнира вставляется в коническое отверстие кулака и стягивается гайкой. Такая конструкция обеспечивает передачу усилия от рулевого механизма на поворотный кулак при сохранении свободы перемещения в вертикальной плоскости при работе подвески.

Ключевые особенности соединений

• Резьбовая регулировка: точная установка угла схождения колес
• Коническое посадочное место: исключает люфт в соединении с кулаком
• Сферический шарнир: компенсирует колебания подвески
• Сальник: защищает шарнир от влаги и загрязнений

Элемент	Тип соединения	Функция
С рулевой тягой	Резьбовое	Регулировка длины тяги
С поворотным кулаком	Шаровое (коническая посадка)	Передача усилия + компенсация ходов подвески

Принцип работы шарового шарнира наконечника

Шаровой шарнир обеспечивает подвижное соединение рулевой тяги с поворотным кулаком колеса. Его конструкция позволяет передавать управляющее усилие от рулевого механизма на колесо, одновременно компенсируя вертикальные перемещения подвески при движении по неровностям.

Шаровый палец с полированной сферической головкой зафиксирован в корпусе через износостойкий полимерный вкладыш. При повороте руля тяга воздействует на ось пальца, а его сферическая часть свободно вращается во вкладыше. Это обеспечивает плавное изменение угла поворота колеса без люфтов даже под нагрузкой.

Конструктивные особенности работы

• Сферическая головка пальца скользит внутри вкладыша с минимальным трением благодаря консистентной смазке
• Полимерный вкладыш амортизирует ударные нагрузки и предотвращает металлический контакт
• Резиновый пыльник герметизирует узел, защищая от грязи и потери смазки
• Ограниченный угол отклонения (±15-30°) предотвращает перегруз шарнира при экстремальных ходах подвески

Износ вкладыша или повреждение пыльника приводят к возникновению зазора между головкой пальца и корпусом. Это проявляется стуком в передней подвеске при проезде неровностей и ухудшением точности рулевого управления из-за неконтролируемого смещения колес.

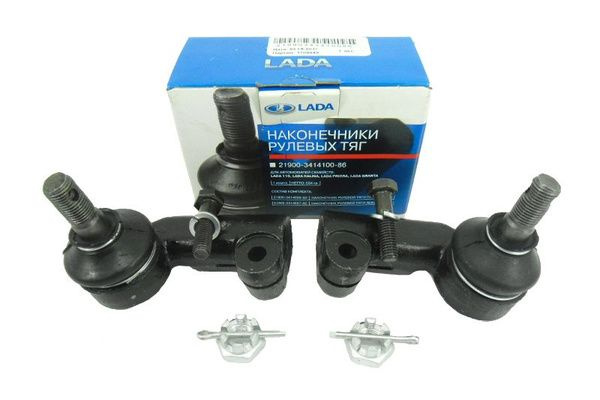

Срок службы оригинальных деталей на Гранте

Оригинальные наконечники рулевых тяг LADA Granta рассчитаны на пробег 40 000–70 000 км в зависимости от условий эксплуатации. Этот интервал указан в технической документации и подтверждается статистикой сервисных центров.

На ресурс напрямую влияют качество дорожного покрытия, стиль вождения и своевременность обслуживания. Регулярная диагностика ходовой части (рекомендуется каждые 15 000 км) позволяет выявить износ до возникновения критических последствий.

Факторы, сокращающие срок эксплуатации

• Дорожные условия: Езда по разбитым дорогам, удары о выбоины
• Агрессивное вождение: Резкие старты, проезд лежачих полицейских без снижения скорости
• Механические повреждения: Деформация пыльников, попадание абразивных частиц
• Неправильная установка: Нарушение углов развала-схождения после замены

Признак износа	Последствия игнорирования
Стук в передней подвеске на неровностях	Ускоренный износ рулевой рейки и шин
Люфт рулевого колеса	Потеря точности управления, "виляние" авто
Неравномерный износ протектора	Снижение курсовой устойчивости, аквапланирование

Важно: При замене обязательно проверяйте смежные узлы – опорные подшипники, шаровые опоры и пыльники рулевой рейки. Использование неоригинальных деталей низкого качества может сократить ресурс до 20 000 км.

Типичный пробег до первой замены наконечников

Средний пробег наконечников рулевых тяг на Lada Granta составляет 50-80 тысяч километров. Этот интервал является ориентировочным и основан на опыте владельцев при эксплуатации в стандартных городских условиях. Важно понимать, что ресурс детали напрямую зависит от соблюдения регламента обслуживания и своевременной диагностики подвески.

Фактический срок службы может существенно сокращаться под воздействием внешних факторов. Ключевыми негативными влияниями выступают качество дорожного покрытия, агрессивная манера вождения с резкими стартами и торможениями, а также частые поездки по бездорожью. Немаловажную роль играет и качество самих запчастей – оригинальные комплектующие обычно служат дольше аналогов.

Ориентиры пробега и симптомы износа

Условия эксплуатации	Ожидаемый пробег (тыс. км)
Идеальные условия (ровные трассы)	70-100
Смешанный цикл (город/трасса)	50-80
Агрессивная езда по плохим дорогам	30-50

Критические признаки износа:

• Отчетливый стук в передней подвеске при проезде неровностей
• Люфт рулевого колеса и "ватность" управления
• Вибрация на руле при разгоне или торможении
• Неравномерный износ протектора шин
• Самопроизвольный увод автомобиля в сторону

Внешние признаки износа: люфт и стук

Люфт в рулевом наконечнике проявляется ощутимым "свободным ходом" руля, особенно заметным при движении по неровностям или на малой скорости. Водитель чувствует, что для изменения траектории требуется повернуть руль на больший угол, чем обычно, а отклик передних колес становится запоздалым и неточным. Этот симптом напрямую указывает на критический износ шарнирного соединения.

Стук – второй характерный признак, возникающий из-за разрушения вкладыша или деформации корпуса шарнира. Звук отчетливо слышен в салоне при проезде лежачих полицейских, рельсов или ям: резкий металлический щелчок или глухой удар со стороны передних колес. Интенсивность стука возрастает с увеличением скорости и нагрузки на подвеску.

Как диагностировать проблему

Для проверки выполните следующие действия:

1. Вывесите переднюю часть авто на домкрате, снимите колесо.
2. Проверьте тягу вручную: возьмитесь за наконечник и резко дергайте его вверх-вниз и вбок.
3. Признак износа: ощутимый люфт или постукивание внутри шарнира.

Признак	Последствия игнорирования
Люфт более 1.5 мм	Ускоренный износ смежных деталей (рулевая рейка, ступичный подшипник)
Постоянный стук	Риск отрыва наконечника с потерей управления

Важно: Даже незначительный люфт требует замены наконечника – деталь не подлежит ремонту. Одновременно проверяйте пыльник: его повреждение ускоряет износ из-за попадания грязи и влаги.

Симптомы: вибрация руля на неровной дороге

При движении по дорогам с выбоинами или мелкими неровностями водитель ощущает заметную вибрацию рулевого колеса. Отдача передается в руки особенно явно при проезде стыков плит, рельсов или гравийных участков. Интенсивность вибрации может усиливаться с увеличением скорости автомобиля.

Вибрация часто сопровождается глухими стуками в передней подвеске. Рулевое управление теряет точность, появляется ощущение "размытости" реакции на повороты руля. На прямых участках автомобиль может начать "рыскать" по дороге, требуя постоянных корректировок траектории.

Причины вибрации, связанные с рулевым наконечником

• Критический износ шарнира – образование люфта между шаровой частью и корпусом наконечника
• Деформация корпуса после удара о препятствие или езды по глубоким ямам
• Разрыв пыльника с последующим загрязнением шарнира и вымыванием смазки
• Ослабление крепежных элементов (гаек или болтов) в местах соединения с тягой и поворотным кулаком

Сопутствующие признаки	Последствия игнорирования
Стук при повороте руля на месте	Ускоренный износ рулевой рейки и тяг
Неравномерный износ шин по краям	Потеря управления при резких маневрах
Виляние передней оси на скорости	Обрыв наконечника с полной потерей контроля

Проверка состояния осуществляется покачиванием монтировки между тягой и поворотным кулаком при вывешенном колесе. Допустимый люфт не должен превышать 1.5 мм. Обнаружение поврежденного пыльника требует немедленной замены наконечника независимо от наличия люфта.

Неравномерный износ шин как индикатор проблемы

Неравномерный износ протектора шин на Lada Granta – явный сигнал о неисправностях в рулевом управлении, особенно если повреждения локализуются по краям покрышки или имеют форму "пятен". Наконечники рулевых тяг напрямую влияют на схождение колес: их люфт или деформация нарушают установленные углы, провоцируя ускоренное истирание резины. Игнорирование такого износа приводит не только к дорогостоящей замене шин, но и усугубляет первоначальную поломку.

Наиболее характерные для износа наконечников типы износа:

• Пилообразный износ по внешнему или внутреннему краю – признак нарушенного схождения.
• Локальные "проплешины" на поверхности протектора – следствие биения колеса из-за люфта в шарнире наконечника.
• Одностороннее истирание с одной стороны оси – указывает на разность углов установки левого и правого колеса.

Для диагностики проблемы необходимо:

1. Визуально оценить рисунок износа всех шин, сравнивая левые и правые колеса.
2. Проверить люфт рулевых наконечников, приподняв домкратом переднюю часть авто и покачивая колесо руками (вертикальное биение указывает на неисправность подшипника или шаровой, горизонтальное – на износ наконечника).
3. Измерить угол схождения на стенде развала-схождения.

Тип износа	Возможная причина
Сильный износ внутренней кромки	Отрицательное схождение (колеса "домиком")
Волнистый износ по краям	Критический люфт наконечника или тяги
Пятна по окружности	Деформация тяги, нарушающая балансировку

Своевременная замена наконечников рулевых тяг восстановит корректную геометрию управляемых колес и предотвратит дальнейшее разрушение шин. Рекомендуется осматривать состояние пыльников и проверять люфты каждые 10-15 тыс. км пробега.

Скрипы и щелчки при повороте руля

Появление посторонних звуков при вращении рулевого колеса – тревожный сигнал, требующий немедленной диагностики. Скрипы, хруст или щелчки часто свидетельствуют о критическом износе компонентов рулевого механизма, особенно при поворотах на низкой скорости или при парковке.

Характер звука помогает локализовать проблему: металлический стук обычно указывает на люфт в шарнирах, а скрип или писк – на недостаток смазки, трение пластиковых элементов или неисправность гидроусилителя. Игнорирование этих симптомов опасно потерей управляемости.

Причины и последствия

Основные источники шумов в контексте рулевых наконечников и смежных узлов:

• Износ наконечника рулевой тяги: Разбитый шаровой шарнир вызывает сухой щелчок при повороте из-за ударных нагрузок на корпус детали.
• Повреждение пыльника: Трещины или разрывы защитного чехла приводят к вымыванию смазки и попаданию абразива, что провоцирует хруст.
• Деформация тяги или рычага: Перекосы усиливают механическое трение и сопровождаются скрежетом.
• Ослабление креплений: Люфт гайки шарового пальца отдает резким металлическим стуком.

Последствия игнорирования неисправности:

1. Ускоренный износ рулевой рейки и карданного вала руля
2. Разрушение посадочных гнёзд в поворотных кулаках
3. Самопроизвольное изменение угла установки колес
4. Полный отказ рулевого управления при разрушении шарнира

Диагностический тест: При вывешенных передних колёсах покачайте тягу монтировкой – люфт более 1.5 мм или стук подтверждают износ наконечника. Проверьте целостность пыльников на наличие трещин и утечек смазки.

Визуальная диагностика состояния пыльника

Пыльник рулевого наконечника защищает шарнир от грязи, влаги и абразивных частиц, предотвращая преждевременный износ детали. Регулярный визуальный контроль целостности пыльника критически важен для безопасности управления и продления ресурса рулевой системы.

Диагностику проводят при вывернутых колесах на стоянке или с использованием подъемника. Осматривают пыльник со всех сторон, уделяя внимание складкам и посадочным кромкам. Проверку рекомендуется выполнять каждые 5-7 тыс. км пробега или после езды по бездорожью.

Ключевые признаки износа

• Трещины и разрывы – даже микротрещины на резине открывают путь влаге. Проверяйте растянутые участки в складках.
• Деформация и смещение – отслоение от фланцев наконеника или шаровой опоры, перекос относительно оси.
• Вытекание смазки – маслянистые пятна вокруг пыльника указывают на разгерметизацию шарнира.
• Загрязнения внутри – скопление дорожной грязи под защитным чехлом (видно при частичном отгибе).
• Потеря эластичности – затвердевшая резина с "сеточкой" микротрещин при нажатии.

Обнаружение любого из дефектов требует замены пыльника. Игнорирование повреждений приводит к вымыванию смазки, коррозии шарового пальца и люфту рулевого управления – вплоть до потери контроля над автомобилем.

Проверка люфта домкратом и монтировкой

Для проверки люфта рулевого наконечника Гранта потребуется домкрат и монтировка. Поднимите переднюю часть автомобиля, обеспечив устойчивое положение на опорах. Колёса должны свободно вращаться без контакта с поверхностью.

Попросите помощника покачать руль влево-вправо (±10-15°), наблюдая за шарниром наконечника. Любое ощутимое перемещение шарового пальца в корпусе или зазор в соединении свидетельствует о неисправности.

Пошаговая диагностика монтировкой

1. Установите монтировку между рулевой тягой и поворотным кулаком
2. Создавайте рычагом поперечное усилие (вверх-вниз)
3. Контролируйте зазор в шарнире визуально и на ощупь
4. Проверьте состояние пыльника: трещины или утечка смазки требуют замены

Признак неисправности	Допустимый параметр
Вертикальный люфт пальца	Не более 1.5 мм
Горизонтальный люфт	Полное отсутствие

Критичные симптомы износа: стук в подвеске при езде по неровностям, вибрация руля, "плавание" автомобиля в повороте. Замерший шарнир вызывает скрежет при повороте руля. Проверку проводите на обоих наконечниках – износ часто возникает асимметрично.

Важно: не путайте люфт в рулевом наконечнике с зазором в подшипниках ступиц или шаровых опорах. При сомнениях сравните поведение нового и проверяемого узла – разница будет очевидна при демонтаже.

Последовательность демонтажа старых наконечников

Перед началом работ установите автомобиль на ровную площадку, зафиксируйте противооткатными упорами колеса задней оси. Приподнимите переднюю часть домкратом и установите на надежные подпорки, демонтируйте соответствующее колесо для обеспечения доступа к рулевому механизму.

Очистите резьбовые соединения наконечников от грязи и обработайте проникающей смазкой. Проверьте наличие меток совпадения положения тяги и наконечника – если их нет, нанесите собственные метки мелом для сохранения угла установки колес. Подготовьте ключи на 17-19 мм и съемник для шаровых опор.

Пошаговый процесс снятия

1. Отсоединение пальца наконечника от поворотного кулака:
   • Сбейте молотком стопорную шайбу пальца
   • Открутите гайку крепления (ключом на 19 мм), оставив 2-3 витка резьбы
   • Установите съемник между кулаком и наконечником, выпрессуйте палец усилием
2. Демонтаж наконечника с рулевой тяги:
   • Зафиксируйте тягу газовым ключом возле резьбы
   • Ослабьте контргайку наконечника (ключом на 17 мм)
   • Считайте количество оборотов при выкручивании наконечника
3. Контрольные замеры:

   Параметр	Значение
   Длина тяги до демонтажа	Фиксировать рулеткой
   Количество витков	Записать в журнал

4. Извлечение детали:
   • Полностью выкрутите наконечник с тяги
   • Осмотрите посадочное место на предмет коррозии
   • Очистите резьбу тяги металлической щеткой

Важно: При отсутствии съемника запрещено бить молотком непосредственно по пальцу наконечника – это повреждает рулевую тягу и сайлент-блоки. Для защиты резьбы используйте латунную наставку или наверните гайку заподлицо с торцом пальца.

Необходимые инструменты: съемник, ключи, молоток

Для замены наконечника рулевой тяги Lada Granta требуется минимальный, но специализированный набор инструментов. Их отсутствие сделает процесс демонтажа и установки практически невозможным или крайне опасным для компонентов подвески.

Базовый комплект включает три ключевых позиции: съемник для шаровых опор, набор гаечных ключей и молоток. Каждый инструмент выполняет строго определенную функцию, игнорирование которой может привести к повреждению резьб, шлицов или посадочных мест.

Подробное описание инструментов

Инструмент	Назначение	Особенности применения
Съемник для шаровых опор	Выпрессовка пальца наконечника из поворотного кулака	Используйте вилочный или универсальный тип. Запрещено применять молоток без съемника – это деформирует посадочное гнездо.
Набор гаечных ключей	Откручивание контргайки рулевой тяги и гайки крепления наконечника	Требуются рожковые (13-17 мм), торцовые (ключ на 24 мм для гайки тяги) и накидные ключи. Обязателен динамометрический ключ для затяжки новой детали.
Молоток	Аккуратное точечное воздействие на съемник или корпус наконечника	Только средний вес (300-500 г). Сильные удары недопустимы – приводят к срыву резьбы или биению рулевого вала.

Дополнительно подготовьте:

1. WD-40 или аналог – обработка резьб перед откручиванием.
2. Монтировка – контроль люфта при установке нового наконечника.
3. Смазка Литол-24 – обработка пальца перед запрессовкой.

Снятие защитного колпака и контргайки

Резиновый защитный колпак, расположенный на резьбовой части рулевой тяги, аккуратно подденьте плоской отверткой или монтажной лопаткой. Снимите элемент движением вдоль оси тяги, избегая чрезмерной деформации или разрыва уплотнителя.

Оголившуюся контргайку очистите металлической щеткой от загрязнений. Фиксируйте корпус рулевого наконечника ключом на 19 мм, одновременно ослабляя контргайку ключом на 22 мм вращением против часовой стрелки. Не допускайте проворачивания тяги.

Ключевые рекомендации

• Очистка резьбы обязательна перед откручиванием для предотвращения срыва граней
• Усилие при откручивании прикладывайте плавно, используя удлинитель ключа при необходимости
• Проверьте состояние колпака – трещины или потеря эластичности требуют замены

Отсоединение наконечника от поворотного кулака

Приступайте к процедуре после фиксации автомобиля на ровной поверхности с затянутым ручным тормозом и противооткатными упорами. Снимите колесо, обеспечив свободный доступ к рулевому узлу, предварительно ослабив болты крепления перед подъемом домкратом.

Очистите резьбовое соединение пальца наконечника и посадочное место в поворотном кулаке от грязи и ржавчины. Обработайте резьбу и гайку проникающей смазкой за 10-15 минут до демонтажа для упрощения откручивания.

Последовательность работ

Выполните операции в строгом порядке:

1. Зафиксируйте поворотный кулак монтировкой, предотвращая его проворачивание
2. Сорвите контргайку пальца наконечника рожковым ключом на 22 мм
3. Установите съемник шаровых опор в зазор между кулаком и наконечником

Критический момент: запрещается бить молотком по пальцу наконечника! Ударные нагрузки повреждают резиновый пыльник и деформируют посадочные поверхности. Используйте только специализированный съемник типа "вилка" или гидравлический инструмент.

При работе съемником:

• Центрируйте шпильку инструмента строго на оси пальца
• Затягивайте гайку съемника равномерными усилиями
• Контролируйте усилие – резкое выскакивание пальца травмоопасно

После извлечения пальца оцените состояние деталей:

Элемент	Проверка
Резьба пальца	Отсутствие сколов и задиров
Посадочное гнездо	Чистота конусной поверхности
Пыльник	Целостность резины, отсутствие трещин

Перед установкой нового наконечника обязательно обработайте конус пальца графитовой смазкой. Затяжку гайки производите с динамометрическим ключом до момента 84-104 Н·м с последующей фиксацией шплинтом.

Откручивание тяги от рулевой рейки

Для демонтажа рулевой тяги на Lada Granta потребуются ключи на 19 и 22, монтировка, проникающая смазка типа WD-40, а также молоток. Предварительно установите автомобиль на ровную площадку, зафиксируйте колёса противооткатными башмаками и снимите защитный чехол тяги. Обработайте резьбовые соединения проникающей жидкостью за 10-15 минут до начала работ.

Откручивание выполняется в строгой последовательности: сначала ослабляется контргайка тяги, затем снимается шплинт и откручивается гайка шарового шарнира наконечника. Важно не повредить резьбу на штоке рейки – прикипевшие соединения аккуратно простучите молотком через медную проставку.

Пошаговый алгоритм откручивания

1. Ослабьте контргайку на регулировочной муфте ключом на 19, удерживая шток вторым ключом на 22
2. Снимите шплинт с гайки шарового шарнира пассатижами
3. Открутите корончатую гайку шарнира (ключ на 19), придерживая палец тяги от проворачивания
4. С помощью съёмника или ударов молотка через деревянный брусок выпрессуйте палец из поворотного кулака

При откручивании гайки крепления к рейке удерживайте шток от вращения – перекосы могут повредить внутренние компоненты механизма. Если соединение не поддаётся, используйте прогрев гайки строительным феном (не открытое пламя!). После демонтажа сразу закройте резьбовое отверстие рейки чистой ветошью для защиты от грязи.

Тип соединения	Размер ключа	Момент затяжки
Гайка шарового шарнира	19 мм	34-41 Н·м
Контргайка муфты	19 мм	88-108 Н·м

Перед установкой новой тяги очистите резьбу на штоке рейки металлической щёткой. Обязательно проверьте состояние пыльника и фиксаторов – при малейших повреждениях замените уплотнения. После сборки выполните регулировку развала-схождения колёс.

Удаление стопорной шайбы и креплений

После обеспечения доступа к наконечнику рулевой тяги и подготовки инструментов, ключевым этапом становится демонтаж фиксирующих элементов. Необходимо снять крепежную гайку шарового пальца и убрать стопорную шайбу, которая предотвращает самоотвинчивание.

Перед началом работ убедитесь в надежной фиксации автомобиля на подъемнике или домкратах с подставками. Обработайте резьбовое соединение шарового пальца и саму стопорную шайбу проникающей смазкой (например, WD-40) и дайте ей время подействовать, особенно если присутствуют признаки коррозии.

Последовательность демонтажа креплений

Строго соблюдайте следующий порядок действий:

1. Извлечение шплинта: Используя плоскогубцы или кусачки, аккуратно разогните и полностью вытащите стопорный шплинт, проходящий через прорезь в шаровом пальце и отверстие в гайке.
2. Отворачивание крепежной гайки:
   • Возьмите накидной ключ или головку подходящего размера (обычно 22 мм).
   • Удерживая шаровой палец от проворачивания с помощью второго ключа (шестигранник или специальный удерживатель), ослабьте и полностью открутите крепежную гайку.
   • Важно: Обратите внимание на направление резьбы (обычно правая, но уточните для вашей модели и стороны установки).
3. Снятие стопорной шайбы:
   • После снятия гайки станет видна стопорная шайба (деформированная шайба), плотно прилегающая к корпусу поворотного кулака.
   • Эта шайба имеет специальный ус (язычок), загнутый в паз поворотного кулака.
   • Аккуратно отогните этот ус при помощи отвертки с плоским жалом или монтажной лопатки.
   • После отгибания уса снимите стопорную шайбу с шарового пальца.

Критические моменты: Никогда не пытайтесь использовать старую стопорную шайбу повторно – она подлежит обязательной замене на новую. Сильно закисшие гайки или шплинты требуют осторожности и повторной обработки смазкой; применение избыточной силы может привести к срыву резьбы или поломке пальца. Убедитесь, что шаровая опора наконечника полностью освобождена от креплений перед его выпрессовкой или снятием.

Нюансы работы с гайкой конуса шарнира

Критически важно соблюдать момент затяжки гайки, указанный производителем. Превышение усилия деформирует конус шарнира, вызывая заклинивание или ускоренный износ, а недостаточная затяжка провоцирует люфт в рулевом управлении. Используйте только исправный динамометрический ключ с актуальной поверкой.

Перед затяжкой убедитесь в чистоте резьбы и посадочного места конуса – удалите ржавчину и загрязнения металлической щёткой. Нанесите графитовую смазку на резьбу и конус для облегчения последующего демонтажа. Избегайте применения жидких масел: они снижают трение и искажают показания динамометрического ключа.

Порядок выполнения работ

1. Наживите гайку вручную до упора конуса в посадочное гнездо
2. Затяните гайку предварительно с усилием 15-20 Н·м для посадки конуса
3. Окончательно затяните с моментом 70-90 Н·м (точное значение уточняйте в мануале для вашей модификации)
4. Проверьте угол поворота шарнира – движение должно быть плавным без заеданий
5. Зашплинтуйте гайку новым шплинтом (если конструкция предусматривает)

При замене обязательно устанавливайте новую гайку – резьба деформируется при демонтаже. Не применяйте ударные инструменты: удары разрушают структуру металла. После монтажа проверьте отсутствие биения колеса на скорости 60 км/ч – вибрация руля сигнализирует о неправильной установке.

Очистка посадочных мест перед установкой

Тщательно удалите остатки старой смазки, грязь и коррозию с шарового пальца рулевой тяги и ответного гнезда в поворотном кулаке. Используйте металлическую щетку, ветошь и специализированный очиститель (например, WD-40 или аналог), уделяя особое внимание канавкам и резьбовым соединениям.

Проверьте состояние резьбы на пальце наконечника и в гайке крепления. Забоины или поврежденные витки могут привести к неправильной затяжке и ускоренному износу. При сильных дефектах замените крепежную гайку на новую.

Ключевые этапы обработки

• Обезжиривание: После механической очистки протрите поверхности безворсовой салфеткой, смоченной в бензине "Калоша" или спирте.
• Контроль геометрии: Убедитесь в отсутствии задиров или деформации конусного посадочного отверстия кулака.
• Защита от коррозии: Нанесите тонкий слой графитовой смазки на конус пальца после обезжиривания, но до установки детали.

Инструмент	Назначение
Жесткая нейлоновая щетка	Удаление рыхлой ржавчины без повреждения металла
Скребок из мягкого металла	Снятие засохшей смазки с резьбы

Не допускайте попадания абразивных частиц или очищающих жидкостей в рулевой механизм. Проверьте целостность пыльника нового наконечника перед монтажом – малейшие трещины требуют замены детали.

Подбор запчастей: оригинал vs аналоги

Оригинальные наконечники рулевой тяги производятся по спецификациям АвтоВАЗа, гарантируют полное соответствие геометрии и материалов заводским требованиям. Их установка исключает риски преждевременного износа, стуков или нарушения углов установки колес, обеспечивая предсказуемую работу системы.

Аналоги от сторонних производителей (например, "Трек", "БелМаг", "Profit") предлагают ценовое преимущество – часто на 30-50% дешевле оригинала. Качество варьируется: бюджетные варианты могут уступать в износостойкости шарниров или антикоррозийной обработке, тогда как премиальные бренды иногда превосходят оригинал по ресурсу за счет улучшенных материалов.

Критерии выбора

• Ресурс: Оригинал – 40-60 тыс. км. Качественные аналоги – 30-50 тыс. км, дешевые – менее 20 тыс. км.
• Совместимость: Оригинал гарантирует 100% посадку. Аналоги требуют проверки совместимости по каталогам (артикулы LADA 11180-3404070-00 или 11180-3404080-00).
• Безопасность: Оригинал минимизирует риски поломки. Аналоги от сертифицированных брендов (с маркировкой ISO/TS) допустимы.

Параметр	Оригинал (LADA)	Аналог (средний сегмент)
Цена (руб)	1500-2200	800-1300
Ресурс (тыс. км)	40-60	30-45
Гарантия	12-24 месяца	6-12 месяцев

Важно: При выборе аналогов избегайте безымянных поставщиков. Проверяйте наличие защитной пленки на шарнире, целостность пыльника и маркировку бренда на корпусе. Дефекты ускоряют износ рулевой рейки и наконечников с противоположной стороны.

Для замены парой всегда используйте детали одного типа – смешивание оригинала и аналога в одной оси недопустимо из-за разницы в жесткости и размерах, что провоцирует дисбаланс в управлении.

Популярные производители: CTR, Lemforder, SASIC

Качество наконечника рулевой тяги напрямую влияет на безопасность управления и износ смежных узлов. Выбор проверенного производителя минимизирует риски преждевременного выхода детали из строя и обеспечивает стабильную работу рулевого управления Гранты.

Среди представленных на рынке брендов особой популярностью пользуются три производителя, каждый со своими особенностями и ценовой политикой. Их продукция регулярно тестируется независимыми экспертами и имеет подтвержденные эксплуатационные характеристики.

Ключевые особенности брендов

• CTR (Турция) – оптимальное сочетание цены и качества. Использует усиленные полимерные вкладыши и антикоррозийное покрытие. Подходит для умеренных нагрузок и городской эксплуатации.
• Lemforder (Германия, входит в ZF Group) – эталон надёжности с коваными наконечниками. Точное соответствие заводским допускам LADA, тефлоновые втулки, двойной слой цинкового покрытия. Рекомендуется для интенсивной эксплуатации.
• SASIC (Китай) – бюджетный сегмент с упрощённой конструкцией. Требует регулярного контроля состояния. Подходит для краткосрочного решения при ограниченном бюджете.

Как определить подделку при покупке

Установка контрафактного наконечника рулевой тяги на Lada Granta напрямую угрожает безопасности вождения. Поддельные детали быстро выходят из строя, вызывают люфт руля, вибрации на скорости и могут спровоцировать потерю управления.

Отличить оригинал от фальсификата помогут несколько ключевых критериев. Внимательно изучите визуальные признаки, упаковку, маркировку и сопутствующую документацию перед приобретением.

Характерные признаки контрафакта

• Качество поверхности: Наличие заусенцев, неровностей литья, следов коррозии или сколов гальванического покрытия.
• Маркировка: Размытые, нечеткие или криво нанесенные клейма (номера детали, логотип производителя). Отсутствие оригинального артикула (например, 21900-3410140-00 для Гранты).
• Упаковка: Блеклые цвета, опечатки в тексте, низкокачественный картон. Отсутствие голограмм, защитных стикеров или штрих-кодов автопроизводителя (AVTOVAZ).
• Комплектующие: Дешевые гайки/шайбы без антикоррозийной обработки или с нарушенной геометрией. Несоответствие резьбы стандарту.
• Цена: Слишком низкая стоимость (на 20-30% ниже среднерыночной для оригинальных запчастей).

Дополнительные рекомендации: Требуйте сертификаты соответствия у продавца. Покупайте только у официальных дилеров Lada или проверенных поставщиков с репутацией. Проверяйте деталь по базе производителя через QR-код на упаковке, если он предусмотрен.

Важность соблюдения размеров резьбы

Неправильный подбор резьбы при установке наконечника рулевой тяги Lada Granta приводит к критическому люфту соединения. Зазоры между витками нарушают равномерное распределение нагрузок, провоцируя ускоренный износ шарового шарнира и деформацию тяги.

Диаметральные отклонения или некорректный шаг резьбы создают точки концентрации напряжения. Это вызывает усталостные трещины в металле, риск внезапного разрушения узла при маневрировании и полную потерю управления автомобилем.

Ключевые последствия нарушений

• Срыв резьбы при затяжке из-за несоответствия метрических параметров
• Вибрация руля из-за микроподвижности соединения
• Коррозионные повреждения от проникновения влаги в зазоры

Параметр	Риск отклонения
Диаметр резьбы	Деформация тяги, радиальный биение
Шаг резьбы	Концентрация напряжений, усталостные разрушения
Угол профиля	Снижение площади контакта, перегрев узла

Использование штатных крепежей с заводской маркировкой гарантирует сохранение проектного натяга. При замене обязательно сверение номиналов по каталогам: для Granta это обычно М14×1,5 с классом точности 6g. Применение герметиков вместо точной посадки недопустимо.

Монтаж нового наконечника на рулевую тягу

Перед началом работ обеспечьте безопасные условия: установите автомобиль на ровную площадку, зафиксируйте колеса противооткатными башмаками и снимите клеммы с аккумулятора. Подготовьте необходимый инструмент – набор гаечных ключей, съемник шаровых опор, динамометрический ключ и новую деталь с идентичными характеристиками.

Демонтируйте старый наконечник, последовательно открутив контргайку крепления к тяге и гайку шарового шарнира. При затрудненном снятии используйте съемник типа "вилка" для отсоединения шарового пальца от поворотного кулака, избегая повреждения пыльника. Очистите резьбу тяги от загрязнений и остатков герметика металлической щеткой.

Процедура установки

Накрутите новый наконечник на тягу, сохраняя исходное количество витков резьбы (отмечайте положение старой детали мелом перед демонтажем). Предварительно затяните контргайку, оставив возможность регулировки схождения. Установите шаровой палец в посадочное гнездо поворотного кулака, зафиксируйте штатной гайкой.

1. Затяните гайку шарового шарнира с моментом 35-50 Н·м (уточните в мануале модели)
2. Зашплинтуйте соединение новым шплинтом
3. Окончательно затяните контргайку тяги с усилием 60-100 Н·м

Обязательные завершающие действия: Проверьте отсутствие люфта рулевого управления, заправьте смазку в пресс-масленку нового наконечника (если предусмотрена конструкцией). Выполните регулировку углов установки колес на стенде. Пройдите тестовую поездку без резких маневров для притирки элементов.

Критическая ошибка	Последствие
Несоосность резьбы при накручивании	Срыв резьбы тяги
Отсутствие шплинтовки	Самооткручивание гайки шарового пальца
Игнорирование регулировки схождения	Ускоренный износ шин

Калибровка углов установки колес

Корректная калибровка углов установки колес (сход-развал) на Lada Granta напрямую влияет на безопасность, управляемость и ресурс деталей ходовой части. При неправильных параметрах возникает ускоренный износ протектора шин, увод автомобиля в сторону при движении по прямой, а также снижение точности рулевого управления.

Регулировке подлежат три ключевых параметра: схождение колес (угол между плоскостями вращения колес), развал (вертикальный наклон колеса относительно дороги) и кастер (продольный угол наклона оси поворота). Процедура выполняется на компьютерном стенде с использованием датчиков, закрепляемых на дисках, и требует соблюдения заводских допусков производителя.

Последствия некорректной регулировки

• Преждевременный износ резины: "Съедание" протектора по внутренней или внешней кромке за 500-1000 км
• Ухудшение курсовой устойчивости: Постоянный подруливание для удержания траектории
• Увеличение расхода топлива: До 5-7% из-за повышенного сопротивления качению
• Снижение эффективности торможения: Неравномерный контакт шин с дорогой

Когда необходима проверка

1. После замены рулевых наконечников, шаровых опор или сайлентблоков
2. При обнаружении неравномерного износа шин
3. После сильных ударов о препятствия (ямы, бордюры)
4. Каждые 15 000-20 000 км пробега в рамках ТО
5. При изменении клиренса (установка проставок или укороченных пружин)

Параметр	Норма для Гранта (передняя ось)	Допуск ±
Схождение	0°10' (минут)	0°20'
Развал	-0°30'	0°30'
Кастер	3°50'	0°30'

Процедура регулировки требует обязательной проверки давления в шинах, отсутствия люфтов в подвеске и равномерной загрузки автомобиля. Корректировка осуществляется через резьбовые соединения рулевых тяг (схождение) и смещение поворотных кулаков (развал/кастер). Важно: После вмешательства в ходовую часть обязательно выполняйте тестовый заезд с последующей повторной проверкой параметров на стенде.

Обратная установка на поворотный кулак

После демонтажа старого наконечника и подготовки посадочного места на поворотном кулаке, выполните обратную установку новой детали. Очистите резьбовое отверстие в кулаке от грязи и следов коррозии металлической щеткой, убедитесь в отсутствии деформаций посадочного конуса.

Нанесите тонкий слой графитовой смазки или молибденовой пасты на шаровую опору шарнира и внутреннюю поверхность конусного отверстия кулака. Это предотвратит задиры при запрессовке и облегчит возможный будущий демонтаж.

Порядок монтажа

1. Совместите ось шарнира наконечника с отверстием поворотного кулака.
2. Используя съемник для рулевых наконечников, аккуратно запрессуйте деталь до полного прилегания фланца к поверхности кулака. Запрещается применение ударных инструментов!
3. Затяните гайку крепления моментом 35-43 Н·м (уточните в мануале для вашей модификации Гранты).
4. Закотрите края стопорной шайбы на гранях гайки минимум в двух местах.

Контрольные операции после установки:

• Проверьте отсутствие люфта рулевого управления
• Убедитесь в свободном ходе руля без заеданий
• Обязательно выполните регулировку развала-схождения

Параметр	Значение	Последствия нарушения
Момент затяжки	35-43 Н·м	Деформация резьбы, отрыв шпильки
Заклепывание шайбы	Обязательно	Самоотворачивание гайки при вибрациях

Контроль затяжки резьбовых соединений

Правильная затяжка резьбовых соединений наконечника рулевой тяги напрямую влияет на безопасность управления автомобилем. Недотянутые гайки провоцируют люфты и вибрации, а чрезмерное усилие ведёт к деформации резьбы или срыву шпилек, что чревато полным отказом рулевого механизма.

Производитель LADA для модели Grant чётко регламентирует моменты затяжки ключевых соединений наконечника. Использование динамометрического ключа – обязательное условие при выполнении работ, так как "на глаз" невозможно обеспечить требуемую точность усилия, особенно для ответственных узлов.

Ключевые этапы контроля

При замене или обслуживании наконечника рулевой тяги Гранта соблюдайте последовательность:

1. Подготовка резьбы: очистите шпильки и гайки от грязи, коррозии. Нанесите минимальный слой графитной смазки (если иное не указано в руководстве).
2. Предварительная затяжка: наживите гайки до соприкосновения с поверхностью, затем подтяните с усилием ~20-30% от финального момента.
3. Фиксация динамометрическим ключом: плавно дотяните соединение до значения, указанного в технической документации.

Рекомендуемые моменты затяжки (ориентировочные значения):

Соединение	Момент затяжки (Н·м)
Гайка шарового шарнира на поворотном кулаке	35–45
Гайка крепления тяги к рейке	45–55
Контргайка рулевой тяги	50–60

Важно:

• Никогда не используйте ударные инструменты (гвоздодёр, пневмогайковёрт без регулятора) для финальной затяжки.
• После монтажа проверьте отсутствие биения руля на скорости 40-60 км/ч и плавность возврата колёс в нейтральное положение.
• Повторно проконтролируйте момент затяжки после пробега 500-1000 км.

Восстановление защиты: установка пыльников

Пыльник рулевого наконечника выполняет критически важную функцию герметизации шарнирного соединения. Он предотвращает попадание абразивных частиц, влаги и дорожных реагентов внутрь узла, сохраняя заводскую смазку. Целостность этой детали напрямую влияет на ресурс наконечника и безопасность управления.

Деформация или разрыв резинового чехла приводят к вымыванию консистентной смазки и контакту металлических поверхностей с агрессивной средой. Результатом становится ускоренный износ шарового пальца, появление люфта, характерный стук в передней подвеске и риск заклинивания рулевого механизма.

Алгоритм замены пыльника

1. Демонтаж наконечника:
   • Вывесить колесо, снять защитный колпачок и открутить контргайку тяги
   • Использовать съёмник для отсоединения пальца наконечника от поворотного кулака
2. Подготовка поверхности:
   • Удалить остатки старой смазки ветошью
   • Обезжирить посадочные места растворителем
3. Монтаж нового пыльника:
   • Заполнить полость шприцем со смазкой ШРУС-4 (20-25г)
   • Надеть пыльник до упора в технологические буртики
   • Закрепить хомутами без перекосов

Контроль качества: После установки проверьте отсутствие заломов резины и равномерное распределение смазки. При вращении пальца рукой не должно ощущаться шероховатости или заеданий.

Типичные ошибки	Последствия
Недостаток смазки	Сухое трение, перегрев шарнира
Перетяжка хомутов	Деформация посадочной губы
Загрязнение смазки	Абразивный износ поверхностей

Регулярная проверка целостности пыльников при ТО увеличивает межсервисный интервал рулевых наконечников до 50 000 км пробега.

Процедура обкатки после замены наконечника рулевой тяги

Обкатка необходима для притирки новой детали к сопрягаемым элементам рулевого механизма. В этот период происходит равномерное распределение смазки в шарнире и адаптация посадочных поверхностей, что обеспечивает плавность хода и устраняет микронеровности металла.

Игнорирование обкатки приводит к ускоренному износу наконечника, появлению люфтов и стуков в рулевом управлении. Это напрямую влияет на безопасность: ухудшается реакция на поворот руля и точность управления автомобилем на высоких скоростях.

Правила обкатки

1. Первые 300-500 км избегайте резких маневров и поворотов руля до упора
2. Ограничьте скорость движения 70 км/ч
3. Минимизируйте проезд по неровным дорогам, лежачим полицейским и рельсам
4. Контролируйте состояние пыльников на предмет целостности и смещения
5. После пробега 100 км проверьте момент затяжки крепежных гаек

Этап обкатки	Рекомендуемый пробег	Ограничения
Начальный	0-100 км	Скорость до 60 км/ч, только ровные дороги
Основной	100-400 км	Скорость до 70 км/ч, плавные маневры

Важно: При появлении вибрации на руле или посторонних звуков немедленно прекратите движение для диагностики.

После завершения обкатки обязательно выполните проверку углов установки колес (развал-схождение), так как замена наконечника влияет на параметры рулевой трапеции.

Проверка уровней жидкостей в системе

Контроль жидкостей напрямую влияет на работоспособность рулевого механизма, особенно гидроусилителя. Основное внимание уделяется бачку ГУР, расположенному в моторном отсеке слева от двигателя. Проверка проводится на холодном автомобиле после стоянки или на прогретом авто с работающим двигателем – методика зависит от спецификации производителя.

Недостаток жидкости вызывает кавитацию насоса, ухудшение управляемости и преждевременный износ рулевой рейки. Регулярный мониторинг помогает выявить утечки через поврежденные сальники или шланги до возникновения критических поломок элементов рулевого управления.

Алгоритм проверки и обслуживания

Для корректной диагностики выполните следующие действия:

1. Установите автомобиль на ровную поверхность
2. Откройте капот и найдите полупрозрачный бачок с символом руля
3. Протрите горловину перед извлечением щупа (если предусмотрен)
4. Сравните уровень с метками:
   • MIN/MAX – для холодной системы
   • HOT – для прогретой (после 2-3 поворотов руля)
5. При необходимости долейте специальную жидкостью PSF до средней отметки

Параметр	Норма	Последствия нарушения
Цвет жидкости	Прозрачно-красный	Потемнение = старение/перегрев
Интервал замены	60-80 тыс. км	Загустевание, пенообразование
Допуски	Pentosin CHF11S	Несовместимость разрушает уплотнения

При обнаружении быстрого снижения уровня или металлической стружки на щупе проведите диагностику насоса ГУР и целостности рулевых тяг. Использование неподходящей жидкости вызывает разбухание манжет рейки и ускоренный износ наконечников.

Профилактика: регулярный осмотр каждые 5 000 км

Проверка наконечников каждые 5 000 км – минимальная рекомендация, особенно для эксплуатации на плохих дорогах. Такой интервал позволяет выявить люфты, трещины и деформации до критического износа, предотвращая внезапные поломки и потерю управления.

Осмотр проводится на подъёмнике при снятых колёсах для доступа к рулевым тягам. Механик проверяет целостность пыльников, отсутствие подтёков смазки и степень свободного хода шарниров. Обязательно тестируется продольный и вертикальный люфт при покачивании рычага монтировкой.

Ключевые этапы диагностики:

• Визуальный контроль: Трещины, коррозия, деформации корпуса
• Состояние пыльников: Разрывы, отслоения или потеря герметичности
• Замер люфтов: Допустимое значение – не более 1.5 мм
• Проверка резьбы: Повреждение или смятие наконечников тяг

Признак неисправности	Риск при игнорировании
Стук в передней подвеске	Разрушение шарнира с блокировкой колеса
Вибрация руля на скорости	Обрыв тяги и полная потеря управления
Увод автомобиля в сторону	Ускоренный износ шин и смежных узлов

Защита деталей от агрессивных реагентов

Агрессивные дорожные реагенты (противогололёдные составы, соли, химикаты) катастрофически воздействуют на металлические элементы рулевого наконечника Гранта. Они провоцируют интенсивную коррозию, разрушают защитные покрытия, ускоряют износ пыльников и шаровых шарниров. Без эффективной защиты ресурс детали сокращается в разы, что ведёт к внезапным отказам и аварийным ситуациям.

Регулярное воздействие химических веществ приводит к образованию очагов ржавчины на корпусе наконечника, задирам на рабочих поверхностях шарнира, растрескиванию или разрыву резиновых пыльников. Потеря герметичности узла вызывает вымывание смазки и попадание абразивных частиц внутрь механизма, резко увеличивая люфт и риск заклинивания.

Ключевые методы защиты

Для продления срока службы рулевого наконечника критически важны следующие меры:

• Антикоррозийная обработка: Нанесение специальных составов (типа "жидкий ключ", мовиль, антикоры) на корпус и резьбовые соединения после каждой мойки зимой. Особое внимание – стыкам и скрытым полостям.
• Целостность пыльников: Системная проверка состояния резиновых чехлов на предмет трещин, порезов, отслоений. Немедленная забота при малейших повреждениях – пыльник главный барьер против реагентов и грязи.
• Мойка под днищем: Обязательная очистка узлов подвески и рулевого управления мощной струёй воды после поездок по обработанным реагентами дорогам. Удаляет химические остатки до начала их разрушительного действия.
• Использование защитных покрытий: Применение долговременных антигравийных или восковых составов (например, на основе тефлона) на корпус наконечника перед зимним сезоном создаёт стойкий барьер.

Эффективность средств защиты напрямую влияет на периодичность замены детали:

Уровень защиты	Средний ресурс наконечника	Риск внезапного выхода из строя
Отсутствует	20 000 - 40 000 км	Очень высокий
Базовый (только мойка)	40 000 - 60 000 км	Высокий
Комплексный (мойка + антикор + контроль пыльников)	80 000+ км	Минимальный

Игнорирование защиты ведёт не только к дорогостоящему ремонту (замена наконечника, тяг, иногда рулевой рейки), но и создаёт прямую угрозу безопасности из-за потери управления. Регулярная обработка – незначительная затрата времени и средств по сравнению с рисками и стоимостью последствий разрушения узла.

Обработка резьбовых соединений графитовой смазкой

Регулярная обработка резьбовых соединений наконечников рулевых тяг Гранта графитовой смазкой критически важна для их долговечности и безотказной работы. Эта процедура предотвращает коррозию, снижает трение при закручивании/откручивании и защищает резьбу от закисания под воздействием влаги, реагентов и температурных перепадов.

Графитовая смазка обладает уникальными свойствами: сохраняет текучесть в широком диапазоне температур (от -20°C до +70°C), не вымывается водой и образует на поверхности металла устойчивый антифрикционный слой. Это особенно актуально для рулевых наконечников, расположенных в зоне активного воздействия дорожной грязи и влаги.

Правила нанесения графитовой смазки

Обработку резьбы проводят при каждой разборке соединения (например, во время замены наконечника или регулировки схождения). Последовательность действий:

1. Очистите резьбу от старой смазки, ржавчины и загрязнений металлической щеткой.
2. Обезжирьте поверхности растворителем (уайт-спирит, бензин "Калоша").
3. Нанесите тонкий равномерный слой графитовой смазки на внутреннюю и наружную резьбу.
4. Соберите соединение, избегая попадания грязи.

Важные нюансы:

• Не используйте литол или солидол – они теряют свойства при контакте с водой.
• Избегайте перетяжки: графит снижает трение, что может привести к чрезмерному усилию затяжки.
• Контролируйте состояние пыльников – их повреждение сводит на нет эффект смазки.

Преимущества графитовой смазки	Риски при отсутствии обработки
Защита от коррозии	Заклинивание резьбы
Легкость демонтажа	Срыв шлицов при откручивании
Снижение износа	Деформация тяги или наконечника
Стабильность при вибрациях	Люфт в соединении

Систематическая обработка резьбы графитовой смазкой – простой, но эффективный способ избежать дорогостоящего ремонта рулевого управления. Пренебрежение этой процедурой сокращает ресурс наконечников на 30-40%, особенно в условиях российской зимы с агрессивными реагентами.

Влияние качества дорог на ресурс наконечников

Неровное дорожное покрытие создает экстремальные нагрузки на шарниры наконечников рулевых тяг. При попадании колес в ямы или на выбоины происходит резкий удар, передающийся через рулевой механизм. Эти точечные перегрузки деформируют шаровые пальцы, разрушают полимерные вкладыши и нарушают геометрию корпуса шарнира.

Постоянная вибрация от "гребенки" или гравийных участков ускоряет износ трущихся поверхностей. Микроподвижности приводят к образованию зазоров, а абразивная пыль проникает через поврежденные пыльники. Коррозионное воздействие от реагентов и влаги на разбитых дорогах дополнительно снижает прочность металлических компонентов.

Ключевые факторы сокращения ресурса

• Глубина неровностей: Ямы глубже 5 см вызывают ударные нагрузки, превышающие расчетные в 3-4 раза
• Частота препятствий: Регулярное движение по "стиральной доске" провоцирует усталостные разрушения металла
• Тип покрытия: Грунтовки с острыми камнями интенсивно повреждают пыльники

Сравнение износа при разных условиях:

Тип покрытия	Средний пробег до замены	Основные повреждения
Автобаны/ровный асфальт	80-100 тыс. км	Естественный износ шарнира
Город с умеренными неровностями	40-60 тыс. км	Люфт пальца, трещины пыльников
Разбитые дороги/грунтовки	15-30 тыс. км	Деформация корпуса, сколы вкладышей

Критично важно избегать резкого торможения перед препятствиями – это увеличивает ударную нагрузку на шарниры. Регулярная проверка целостности пыльников после поездок по бездорожью предотвращает попадание абразива внутрь узла. При появлении стука в передней подвеске диагностику нельзя откладывать – разрушенный наконечник может привести к потере управления.

Самостоятельная замена vs сервисное обслуживание

Замена наконечника рулевой тяги напрямую влияет на безопасность управления автомобилем. Ошибки при установке могут вызвать люфт рулевого управления, неравномерный износ шин или полную потерю контроля над передними колесами. Неправильный монтаж часто приводит к ускоренному выходу из строя смежных узлов – рулевой рейки и шаровых опор.

Выбор между самостоятельным ремонтом и обращением в сервис зависит от технической подготовки владельца, наличия специализированного инструмента и понимания процедуры регулировки углов установки колес. Критически важно учитывать, что после замены любых компонентов рулевого управления обязательна проверка схождения.

Сравнение подходов к замене наконечника

Критерий	Самостоятельная замена	Сервисное обслуживание
Финансовые затраты	Только стоимость детали	Цена запчасти + 30-50% за работу
Необходимое оборудование	Набор ключей, съемник шаровых, домкрат, обязательно стенд развала-схождения	Профессиональный инструмент и стенды в наличии у сервиса
Риски	Неправильная затяжка, повреждение пыльника, ошибки при регулировке схождения	Минимизированы квалификацией мастеров и гарантией на работу
Временные затраты	2-4 часа с учетом поездки на регулировку	Около 1 часа под ключ

Самостоятельный ремонт оправдан при:

• Наличии опыта аналогичных работ
• Доступе к съемнику шаровых опор
• Возможности немедленной проверки углов установки колес

Обращение в сервис обязательно если:

1. Отсутствует диагностическое оборудование для контроля параметров
2. Нет уверенности в правильности усилия затяжки резьбовых соединений
3. Автомобиль эксплуатируется в жестких условиях (бездорожье, агрессивный стиль вождения)

Ошибки при монтаже: перетяжка и перекосы

Перетяжка резьбовых соединений при установке рулевого наконечника – распространённая ошибка. Чрезмерное усилие при закручивании гайки шаровой опоры или крепления к рулевой тяге деформирует резьбу, повреждает пыльник и может привести к разрушению самого пальца. Последствием становится люфт, ускоренный износ и внезапный отказ узла.

Перекос детали во время запрессовки или фиксации не менее опасен. Если ось шарового пальца наконечника не совпадает с осью посадочного места поворотного кулака, возникает критическое напряжение в конструкции. Это провоцирует заклинивание шарнира, неравномерный износ втулок и резинометаллических шарниров, а также деформацию сопрягаемых элементов рулевого привода.

Ключевые последствия ошибок монтажа

• Заклинивание шарнира: Перекос или деформация резьбы нарушают свободное вращение шарового пальца, увеличивая усилие на руле.
• Разрыв пыльника: Перетяжка резьбовых соединений часто повреждает защитный чехол, открывая шарнир для грязи и влаги.
• Ускоренный износ: Неправильное положение или напряжение ускоряют износ шаровой втулки и сферической поверхности пальца.
• Вибрации и стуки: Люфт из-за деформации или разрушения элементов передаёт удары на рулевую рейку и колесо.
• Нарушение углов установки колес: Перекос наконечника изменяет длину рулевой тяги, сбивая схождение.

Рекомендации по монтажу:

1. Используйте динамометрический ключ для затяжки с усилием, указанным производителем (обычно 35-50 Нм для гайки шарового пальца).
2. Применяйте только штатные шплинты или новые стопорные элементы после откручивания.
3. Контролируйте соосность наконечника с поворотным кулаком перед окончательной затяжкой.
4. Убедитесь, что пыльник не перекручен и не зажат между деталями.
5. После установки обязательно проверьте углы установки колес.

Экстренные меры при обрыве шарнира в дороге

При обрыве шарнира наконечника рулевой тяги мгновенно теряется контроль над передним колесом. Автомобиль резко уводит в сторону повреждения, руль становится "пустым" или вращается с неадекватным усилием. Важно немедленно прекратить ускорение и не совершать резких движений рулевым колесом.

Включите аварийную сигнализацию и плавно, без резкого торможения, начинайте снижать скорость. Используйте торможение двигателем, последовательно переключаясь на пониженные передачи. Избегайте экстренного торможения – это может спровоцировать занос или опрокидывание.

Порядок действий для остановки

1. Фиксация руля: Удерживайте руль в положении, обеспечивающем максимально прямолинейное движение.
2. Поиск площадки: Плавно направляйте авто к обочине или безопасной зоне остановки.
3. Торможение: Применяйте стояночный тормоз после существенного снижения скорости (ниже 30 км/ч).

Опасность	Как минимизировать
Полная потеря управления	Плавные действия рулем, отсутствие резких маневров
Опрокидывание при торможении	Торможение двигателем, запрет на блокировку колес
Столкновение из-за увода	Удержание траектории, предупреждение других водителей (аварийка)

После остановки: Установите знак аварийной остановки (не менее 15 м в городе, 30 м за городом). Не пытайтесь двигаться дальше даже на малой скорости – это разрушит детали подвески. Требуется эвакуатор и замена шарнира с последующей регулировкой развала-схождения.

Проверяйте наконечники при каждом ТО: люфт определяется покачиванием монтировки под тягой. Трещины пыльника или стук при повороте руля на месте – признаки износа.

Совместимость моделей: разница между седаном и хэтчбеком

Рулевое управление Lada Granta в кузовах седан и хэтчбек (лифтбек) имеет идентичную конструкцию рейки и тяг. Наконечники рулевых тяг взаимозаменяемы между этими модификациями при условии совпадения года выпуска и поколения автомобиля. Это объясняется унификацией узлов подвески в рамках платформы B0.

Критичное отличие касается исключительно ранних версий Granta первого поколения (до 2018 года): седаны комплектовались наконечниками от классической серии ВАЗ (тип 2108), тогда как хэтчбеки изначально получили модернизированные детали. После рестайлинга 2018 года все версии, включая Cross, перешли на единый стандарт.

Ключевые особенности совместимости

• Год выпуска > 2018: полная взаимозаменяемость для всех кузовов
• Год выпуска ≤ 2018:
  • Седаны используют наконечники ВАЗ 2108
  • Хэтчбеки требуют детали 11180-3414045-00

При подборе учитывайте маркировку рулевой рейки: электроусилитель ZF (черный корпус) и отечественный ЭУР (серый корпус) используют разные посадочные конусы наконечников. Для точной идентификации сверяйте каталожные номера оригинальных запчастей или VIN.

Техника безопасности при работах с подвеской

Работы с элементами подвески, включая рулевые наконечники, требуют строгого соблюдения мер безопасности из-за высоких механических нагрузок на компоненты и риска внезапного разрушения соединений. Пренебрежение правилами может привести к тяжелым травмам или повреждению автомобиля.

Основные опасности связаны с использованием подъемного оборудования, работой под приподнятым кузовом, демонтажем предварительно напряженных деталей (шаровых опор, пружин) и применением ударных инструментов. Следующие правила обязательны к исполнению.

Ключевые требования безопасности

Придерживайтесь универсальных принципов при любых манипуляциях:

• Фиксация автомобиля: Всегда используйте противооткатные упоры под колесами и страховочные подставки при подъеме на домкрате. Работать только под машиной, опирающейся исключительно на домкрат, категорически запрещено.
• Снятие нагрузки: Перед отсоединением рулевого наконечника или элементов подвески (рычагов, стоек) убедитесь, что узел не находится под напряжением – поднимите колесо или разгрузите подвеску.
• Специнструмент: Применяйте только предназначенные для демонтажа съемники рулевых наконечников. Молоток допустим лишь с использованием проставки, исключающей деформацию резьбы.

Используйте защитное снаряжение и соблюдайте технологию:

1. Средства индивидуальной защиты: Обязательно надевайте защитные очки (предохраняют от окалины и смазки) и перчатки (усиленные для работы с ГРМ).
2. Контроль крепежа: Заменяйте деформированные гайки и болты новыми, особенно стопорные элементы. Момент затяжки критичен – используйте динамометрический ключ.
3. Проверка после сборки: Перед опусканием автомобиля убедитесь, что все соединения зафиксированы, а установка наконечников выполнена правильно (без перекоса). Обязателен последующий контроль углов установки колес.

Опасность	Мера предотвращения
Падение автомобиля	Страховочные подставки + исправный домкрат грузоподъемностью от 2т
Разрыв пружины/амортизатора	Спецстяжки для сжатия пружин, демонтаж узлов в сборе
Травма при срыве резьбы	Обработка соединений WD-40 перед откручиванием, запрет на нагрев гайки

Правовые аспекты езды с неисправными наконечниками

Эксплуатация транспортного средства с неисправными рулевыми наконечниками напрямую нарушает требования Технического регламента Таможенного союза "О безопасности колесных транспортных средств" (ТР ТС 018/2011). Данный дефект классифицируется как неисправность, при которой дальнейшее движение запрещено из-за непосредственной угрозы безопасности дорожного движения.

Согласно пункту 2.3.1 ПДД РФ, водитель обязан перед выездом проверить техническую исправность транспортного средства, а при обнаружении неисправности рулевого управления – немедленно прекратить эксплуатацию автомобиля. Игнорирование этого требования является административным правонарушением.

Ответственность за нарушения

Кодекс РФ об административных правонарушениях предусматривает следующие санкции:

• Статья 12.5 ч.1: Предупреждение или штраф 500 рублей за управление ТС с неисправностями, перечисленными в Перечне неисправностей (пункт 2.1 Приложения к ПДД).
• Статья 12.5 ч.2: Штраф 500 рублей за движение с неисправностью рулевого управления (относится к наконечникам как элементам системы).

При этом инспектор ГИБДД вправе:

1. Запретить эксплуатацию автомобиля до устранения неисправности (с оформлением протокола).
2. Отстранить водителя от управления (если поломка критична).
3. Применить задержание ТС при невозможности устранения на месте.

Фактор риска	Правовые последствия
Создание аварийной ситуации	Гражданская ответственность за ущерб по ОСАГО + возможный иск о возмещении вреда
ДТП из-за неисправности	Признание виновным + административная/уголовная ответственность (при тяжких последствиях)
Повторное выявление дефекта	Увеличение штрафа, принудительная эвакуация ТС

Важно: Даже если автомобиль проходит техосмотр с неисправными наконечниками, ответственность за безопасность и соответствие ПДД лежит исключительно на водителе. Обнаружение дефекта при проверке аннулирует действие диагностической карты.

Список источников

Для подготовки материала о наконечниках рулевых тяг Lada Granta использовались специализированные технические источники. Они включают официальную документацию производителя и экспертные анализы.

Приведённые ниже ресурсы содержат детальные характеристики, принципы работы и рекомендации по обслуживанию компонента. Акцент делался на проверенные данные от автомобильных инженеров и механиков.

• Официальное руководство по ремонту Lada Granta от АвтоВАЗ
• Технический каталог запчастей Lada EPC Online
• Статья "Конструкция рулевого управления современных автомобилей" в журнале "Автомобильная промышленность"
• Учебное пособие "Устройство и обслуживание ходовой части" для автотехникумов
• Материалы технического форума Drive2.ru/Lada/Granta (разборы неисправностей)
• Отчёты испытательной лаборатории НИЦИАМТ ФГУП "НАМИ" по износу деталей подвески
• Видеоинструкции от сертифицированных СТО по замене рулевых наконечников

Видео: Как заменить наконечник рулевой тяги на Лада Гранта


• Отзывы владельцев Luxgen 7 SUV - тесты и характеристики

• BMW Vision - как немцы видят автомобили будущего

• ГАЗ-53 - грузоподъемность, конструкция и схема
