Насос омывателя фар - характеристики, работа и монтаж

Статья обновлена: 18.08.2025

Эффективная работа системы очистки фар критически важна для безопасности ночного вождения. Центральным элементом этой системы является насос омывателя, обеспечивающий подачу жидкости под давлением для удаления загрязнений с оптики.

В статье детально рассматриваются ключевые технические характеристики насоса, принцип его функционирования, а также практические аспекты самостоятельной установки и замены устройства в автомобиле.

Основные причины выхода помпы из строя

Эксплуатация насоса в условиях низких температур – ключевой фактор поломки. Замерзание жидкости в бачке или магистралях создает ледяную пробку. При включении системы электродвигатель помпы форсированно работает против гидравлического сопротивления, вызывая перегрев обмотки и механическое разрушение крыльчатки или вала.

Постоянный контакт с химически агрессивными жидкостями приводит к деградации материалов. Низкокачественные омывайки или обычная вода вызывают коррозию металлических компонентов (вала, корпуса), расплавление пластиковых деталей крыльчатки и разъедание уплотнителей. Резиновые манжеты теряют эластичность, появляются течи.

Типичные неисправности и их источники

Механические повреждения: Засорение фильтра сетки или попадание абразивных частиц в рабочую камеру из-за грязной жидкости. Вызывает заклинивание вала и истирание крыльчатки.
Электрические нарушения:
- Короткое замыкание обмотки двигателя из-за попадания влаги через трещины в корпусе
- Обрыв проводов в месте ввода в насос из-за вибрации или перетирания
- Окисление контактов разъема питания
Естественный износ: Стирание щеток электродвигателя, люфт подшипников вала после 3-5 лет эксплуатации. Снижает производительность и приводит к заклиниванию.
Неправильная установка:
- Пережатие или перекручивание патрубков при монтаже
- Негерметичное соединение с бачком (подсос воздуха)
- Нарушение полярности подключения к электросети

Конструктивные особенности корпуса электромотора

Корпус электромотора насоса омывателя фар выполняется из термостойких полимеров (чаще всего полифениленсульфид или полиамид), обеспечивающих герметичность, устойчивость к химическому воздействию омывающей жидкости и вибрациям. Конструкция включает прецизионные каналы для подвода жидкости к крыльчатке, монтажные лапы с резиновыми демпферами для крепления и технологические пазы для точной фиксации ротора. Внутренние перегородки формируют камеры, изолирующие электрическую часть от гидравлической.

На торцевых частях корпуса интегрированы уплотнительные поверхности под резиновые кольца или мембраны, предотвращающие протечки. Со стороны подключения электроразъёма предусмотрена герметичная камера с контактными группами, залитыми эпоксидным компаундом для защиты от влаги и короткого замыкания. Наружные рёбра жёсткости минимизируют деформацию при температурных перепадах.

Ключевые элементы конструкции

Гидравлический отсек: Цилиндрическая полость с каналами ВД/НД, где размещается крыльчатка насоса.
Электрический модуль: Лабиринтные уплотнения и самосмазывающиеся втулки вала ротора.
Система крепления: Вибропоглощающие вставки в точках фиксации к кузову.

Характеристика	Материал/Исполнение	Назначение
Основной корпус	PPS (полифениленсульфид)	Термохимическая стойкость, прочность
Уплотнения	NBR-резина, силикон	Защита от протечек в зоне вала и разъёмов
Контактный блок	Медные клеммы + эпоксидная заливка	Влагозащита электрических соединений

Типы рабочих колес и их влияние на производительность

Конструкция рабочего колеса напрямую определяет гидравлические характеристики насоса омывателя фар. В зависимости от формы лопастей и конфигурации дисков выделяют три основных типа рабочих колес, каждый из которых создает разную динамику потока жидкости.

Отличия в геометрии влияют на ключевые параметры: создаваемое давление, объем перекачиваемой жидкости в минуту, устойчивость к загрязнениям в бачке и уровень шума. Правильный подбор типа колеса обеспечивает синхронизацию производительности насоса с пропускной способностью форсунок.

Классификация и эксплуатационные особенности

Открытые колеса - лопасти закреплены на центральной втулке без боковых дисков. Имеют простую конструкцию, устойчивы к загрязнениям, но отличаются низким КПД (до 45%) и ограниченным давлением.
Полузакрытые колеса - лопасти размещены между передним диском и задней стенкой корпуса. Обеспечивают КПД до 60%, оптимальны для жидкостей с умеренным содержанием абразивных частиц.
Закрытые колеса - лопасти заключены между двумя дисками, образуя герметичные каналы. Максимальный КПД (до 75%) и давление, но критичны к чистоте жидкости и сложны в производстве.

Тип колеса	Давление (бар)	Расход (л/мин)	Устойчивость к грязи
Открытое	0.8-1.2	5-8	Высокая
Полузакрытое	1.5-2.0	8-12	Средняя
Закрытое	2.5-3.5	12-18	Низкая

Для систем омывателя фар преимущественно применяют полузакрытые колеса, сочетающие приемлемое давление (1.8-2.2 бар) и устойчивость к зимним реагентам. Закрытые колеса встречаются в премиальных системах с многоструйными форсунками, где требуется точная синхронизация напора и производительности.

Диапазон рабочего напряжения электрической помпы

Рабочее напряжение электрической помпы омывателя фар определяет стабильность её функционирования в бортовой сети автомобиля. Стандартное номинальное значение для большинства легковых авто составляет 12 В, однако фактическое напряжение в сети может колебаться из-за состояния АКБ, работы генератора или дополнительного оборудования.

Производители указывают допустимый диапазон, в пределах которого помпа сохраняет работоспособность и производительность. Для 12-вольтовых систем типичный коридор – от 10 В до 15 В. При выходе за эти пределы возникают критические нарушения: снижение давления жидкости, перегрев электродвигателя или полный отказ.

Факторы влияния и требования

Насос должен выдерживать кратковременные скачки напряжения при запуске двигателя (до 16–18 В) и просадки при включении мощных потребителей (до 9 В). Конструктивно это обеспечивается:

Термоустойчивой обмоткой электродвигателя
Защитой от переполюсовки
Герметичными контактами, предотвращающими коррозию

Параметр	Значение	Последствия нарушения
Минимальное напряжение	10 В	Снижение напора, остановка мотора
Номинальное напряжение	12 В	Штатная работа
Максимальное напряжение	15 В	Перегрев, износ щёток
Пиковые скачки	до 18 В	Оплавление компонентов

При выборе помпы необходимо сверять её вольтаж с параметрами автомобиля. Установка устройства с несоответствующим диапазоном (например, 24В в 12В-систему) вызовет мгновенную поломку. Для коммерческого транспорта с сетью 24 В применяются специализированные модели с номиналом 24 В и диапазоном 22–28 В.

Определение необходимого давления подачи жидкости

Требуемое давление насоса омывателя фар определяется необходимостью эффективного преодоления нескольких факторов сопротивления. Ключевыми из них являются расстояние от насоса до форсунок, высота подъёма жидкости от бачка до точек распыла, а также гидравлическое сопротивление тонких шлангов и фильтров системы. Недостаточное давление приведёт к слабой струе, которая не очистит загрязнения, а избыточное – к риску повреждения соединений и перерасходу жидкости.

Расчёт давления учитывает вязкость омывающей жидкости (особенно при отрицательных температурах), диаметр магистралей и требуемую скорость потока на выходе из форсунки. Для стандартных автомобильных систем ориентируются на диапазон 2–4 бара, что обеспечивает формирование плотной струи, способной достичь центра фары на расстоянии 0,5–1,2 метра. Производители учитывают данные параметры при проектировании, используя формулы гидродинамики:

P_треб = ΔP_тр + ρgh + P_форс
где ΔP_тр – потери в трубопроводах, ρgh – давление на преодоление перепада высот, P_форс – рабочее давление форсунки.

Критерии выбора давления

Дальнобойность струи: Минимум 60 см для легковых авто (по стандарту ECE R45).
Тип форсунок: Веерные требуют 1.5–2.5 бара, струйные – 2.5–4 бара.
Температурные условия: Запас +15–20% для работы с вязкими "незамерзайками" (-25°C и ниже).

Фактор	Влияние на давление	Примерные значения
Длина трассы	Рост на 0.2 бара/метр	+0.8 бара (4 м)
Перепад высот	Рост на 0.1 бара/10 см	+0.3 бара (30 см)
Вязкость жидкости	Рост на 30–50% при -20°C	До 4.5 бара

При установке насоса проверяют соответствие паспортного давления характеристикам штатной системы. Замер производят манометром на выходе форсунки при работающем двигателе, ориентируясь на пиковое значение в момент включения. Отклонение более чем на ±0.7 бара от расчётного требует корректировки – замены насоса или диагностики засоров.

Значение показателя расхода воды для эффективной очистки

Показатель расхода воды, измеряемый обычно в литрах в минуту (л/мин), является ключевым параметром насоса омывателя фар, напрямую определяющим его способность эффективно удалять грязь, пыль, дорожные реагенты и насекомых с поверхности рассеивателя. Достаточный объем подаваемой жидкости за единицу времени необходим для создания устойчивой пленки воды, которая размягчает и смывает загрязнения, а также для обеспечения необходимой кинетической энергии струи для механического воздействия на прилипшие частицы.

Недостаточный расход воды приводит к неэффективной очистке: струя не сможет покрыть необходимую площадь или создать достаточное давление для удаления стойких загрязнений, оставляя разводы или непромытые участки, что ухудшает видимость. Чрезмерно высокий расход, с другой стороны, может вызвать перерасход омывающей жидкости, создавать избыточное давление, потенциально опасное для элементов системы (шлангов, форсунок), и приводить к сильному разбрызгиванию, нецелесообразно загрязняя кузов автомобиля.

Факторы эффективности очистки, связанные с расходом

Эффективность очистки фар зависит от сбалансированного сочетания нескольких факторов, где расход воды играет центральную роль:

Покрытие площади: Достаточный поток обеспечивает полное смачивание всей поверхности рассеивателя за время работы насоса.
Размывание и смыв: Объем воды необходим для размягчения и растворения грязи, а также для ее последующего удаления с поверхности.
Синергия с давлением: Расход и давление струи взаимосвязаны. Оптимальный расход при достаточном давлении обеспечивает струе необходимую "ударную силу" для отрыва частиц грязи.
Тип форсунок: Конструкция и количество форсунок влияют на распределение потока и требуют соответствующей производительности насоса для формирования эффективных струй.

Рекомендуемые значения расхода варьируются в зависимости от типа фар и требований автопроизводителей:

Тип фары	Типичный рекомендуемый расход (л/мин)	Примечание
Галогенные	0.8 - 1.2	Менее требовательны к объему, но достаточный поток критичен.
Ксеноновые (Bi-Xenon)	1.0 - 1.5	Чувствительны к перегреву грязного рассеивателя, требуется эффективное мытье.
Светодиодные (LED)	1.0 - 1.5	Аналогично ксеноновым, важна чистота для предотвращения перегрева.
Лазерные / Матричные	1.2 - 1.8+	Часто имеют сложную форму и большую площадь рассеивателя, требуют повышенного расхода.

Выбор насоса с правильным показателем расхода, соответствующим типу установленных фар и рекомендациям производителя автомобиля, гарантирует, что система омывателя будет выполнять свою основную функцию – обеспечивать чистоту оптики для безопасного вождения в любых условиях, не расходуя при этом жидкость избыточно. Правильный расход – это баланс между очищающей способностью и экономичностью.

Требования к электрозащите насоса (IP-класс)

Насос омывателя фар функционирует в условиях постоянного контакта с водой, дорожными реагентами и грязью, что создает высокий риск короткого замыкания или коррозии электронных компонентов. Для предотвращения поломок и обеспечения безопасности обязательным требованием является соответствие корпуса и электрических соединений насоса стандарту IP (Ingress Protection).

Класс IP определяет степень защиты оболочки оборудования от проникновения твердых частиц (первая цифра) и жидкостей (вторая цифра). Для насосов омывателя критичны оба параметра, так как устройство подвергается воздействию брызг, струй воды под давлением и мелкого абразива (песка, соли).

Ключевые аспекты выбора IP-класса

Минимальные требования: Для большинства автомобилей достаточно насоса с защитой IP65 или IP67. Класс IP65 гарантирует полную пыленепроницаемость и защиту от водяных струй с любого направления. IP67 добавляет способность выдерживать кратковременное погружение в воду на глубину до 1 метра.

Факторы, влияющие на выбор:

Расположение насоса: Насосы, установленные в колесных арках или нижней части бампера, требуют более высокого класса (например, IP67) из-за риска прямого контакта с потоками воды и грязи.
Климатические условия: В регионах с суровыми зимами (активное использование реагентов) или высокой влажностью предпочтителен класс не ниже IP67 для защиты от коррозии клемм.
Конструктивные особенности: Герметичность разъема электропитания и качество уплотнительных колец на валу двигателя напрямую определяют реальный уровень защиты.

IP-Класс	Защита от твердых тел	Защита от жидкостей	Рекомендация для насоса
IP65	Пыленепроницаемость	Струи воды под давлением	Стандартное расположение (под капотом)
IP67	Пыленепроницаемость	Кратковременное погружение (до 1м)	Эксплуатация в агрессивной среде (колесные арки, низ бампера)
IP68/IP69K	Пыленепроницаемость	Длительное погружение / Мойка под высоким давлением	Спецтехника, внедорожники (редко для серийных легковых авто)

Проверка и обслуживание: Указанный производителем IP-класс актуален только при сохранении целостности уплотнений. Регулярно осматривайте корпус насоса и разъем на предмет трещин, расслоения резины или следов электролита. Загрязнение или повреждение контактной группы разъема снижает реальный уровень защиты, повышая риск окисления и отказа.

Рабочие температуры: летний и зимний режимы эксплуатации

Насос омывателя фар рассчитан на работу в широком диапазоне температур, но его характеристики и требования к эксплуатации существенно различаются для летнего и зимнего периодов. Основное отличие заключается в температуре используемой жидкости и условиях окружающей среды, что напрямую влияет на производительность и долговечность устройства.

В зимнем режиме критически важно применение незамерзающей жидкости (антифриза для стеклоомывателя), способной сохранять текучесть при температурах до -25°C и ниже. Использование воды или летнего состава приведет к замерзанию жидкости в бачке, магистралях или форсунках, вызывая поломку насоса из-за блокировки крыльчатки или разрыва корпуса льдом. Летние жидкости, как правило, имеют более высокую моющую способность, но замерзают уже при -5°C.

Ключевые особенности эксплуатации по сезонам

Зимний режим:
- Обязательное использование морозостойкого антифриза (проверьте маркировку на упаковке).
- Риск повышенной вязкости жидкости при экстремальных холодах (-30°C и ниже), что увеличивает нагрузку на электродвигатель насоса.
- Опасность обледенения форсунок или магистралей при использовании некачественной/неподходящей жидкости.
Летний режим:
- Применение стандартных омывающих жидкостей или воды (хотя вода не рекомендуется из-за накипи и коррозии).
- Риск перегрева электродвигателя насоса при длительной работе в условиях высокой температуры воздуха.
- Возможность более интенсивного использования без риска замерзания.

Типичные температурные характеристики насоса:

Параметр	Летний режим	Зимний режим
Диапазон рабочих температур жидкости	от +5°C до +50°C	от -40°C до +5°C
Диапазон рабочих температур окружающей среды	от -10°C до +80°C	от -40°C до +30°C
Рекомендуемая жидкость	Вода, летний концентрат	Антифриз (зимний концентрат)

Важно: Перед наступлением холодов всегда полностью заменяйте жидкость в бачке на зимнюю версию, предварительно промыв систему (особенно при переходе с воды). Использование неподходящей жидкости – наиболее частая причина выхода насоса из строя зимой.

Варианты расположения впускных/выпускных патрубков

Конструктивное исполнение насоса омывателя фар, в частности расположение его впускного (всасывающего) и выпускного (нагнетательного) патрубков, имеет критическое значение для его интеграции в конкретную модель автомобиля. Производители проектируют корпуса насосов с разной геометрией патрубков, чтобы обеспечить оптимальную трассировку шлангов, компактность размещения в ограниченном пространстве бачка омывателя или моторного отсека, а также удобство подключения.

Неправильно выбранное расположение патрубков может привести к перегибам шлангов, затрудненному монтажу/демонтажу насоса, снижению эффективности забора жидкости или созданию излишнего сопротивления на выходе. Поэтому выбор насоса с подходящей конфигурацией патрубков является обязательным условием его корректной работы и долговечности системы омывателя фар.

Основные типы конфигураций

Наиболее распространены следующие варианты ориентации патрубков относительно корпуса электродвигателя и крыльчатки насоса:

Радиальное расположение:
- Оба патрубка (впускной и выпускной) выходят из корпуса перпендикулярно его оси вращения (оси вала двигателя).
- Могут быть направлены в одну сторону (параллельно друг другу) или в противоположные стороны (180° друг относительно друга).
- Часто встречается в универсальных насосах и для установки непосредственно в бачок.
Тангенциальное расположение:
- Выпускной патрубок расположен по касательной к окружности корпуса насоса в области крыльчатки.
- Впускной патрубок обычно осевой или радиальный.
- Такая конструкция характерна для центробежных насосов и способствует плавному отводу жидкости, снижая гидравлические потери.
Осевое (Аксиальное) расположение:
- Патрубки расположены соосно с валом двигателя насоса. Впускной патрубок часто находится на торце корпуса, "смотрящем" вниз (при установке в бачок), а выпускной - на противоположном торце или сбоку.
- Типично для погружных насосов, устанавливаемых непосредственно в бачок омывательной жидкости.
Комбинированное расположение:
- Сочетание разных ориентаций, например, впускной - осевой (торцевой), а выпускной - радиальный или тангенциальный.
- Наиболее гибкий вариант для адаптации к сложным пространственным ограничениям под капотом.

Ниже представлены ключевые характеристики этих конфигураций:

Тип расположения	Описание	Типичное применение
Радиальное (Однонаправленное)	Патрубки выходят рядом, параллельно, в одну сторону.	Универсальные насосы, установка на бачок или рядом.
Радиальное (Разнонаправленное)	Патрубки выходят в противоположные стороны (180°).	Установка в стесненных условиях, специфичная трассировка шлангов.
Тангенциальное	Выпуск по касательной к корпусу насоса.	Центробежные насосы, где важен плавный отвод жидкости.
Осевое (Аксиальное)	Патрубки соосны валу двигателя (особенно впуск).	Погружные насосы внутри бачка омывателя.
Комбинированное (Осевой впуск + Радиальный выпуск)	Впуск с торца, выпуск сбоку (радиально или тангенциально).	Самый распространенный тип для погружных насосов в бачке.

При выборе насоса или его замене крайне важно учитывать не только электрические параметры и производительность, но и точную пространственную конфигурацию его патрубков. Использование насоса с неподходящим расположением патрубков почти гарантированно приведет к проблемам с монтажом или работой системы омывателя фар.

Материалы уплотнительных элементов и их износостойкость

Основными материалами для уплотнений в насосах омывателя служат резиновые смеси и синтетические полимеры, обеспечивающие герметичность подвижных частей и соединений. Критичными факторами износа выступают постоянный контакт с химически агрессивными жидкостями (антифризом, спиртосодержащими смесями), перепады температур от -30°C до +80°C, абразивное воздействие частиц грязи и механические нагрузки при вибрации.

Наибольшее распространение получили три типа материалов:

Нитрильный каучук (NBR) – стандартное решение для бюджетных моделей, устойчив к маслам и топливу, но теряет эластичность при экстремальных морозах.
Этилен-пропиленовый каучук (EPDM) – отличается повышенной стойкостью к окислению, спиртам и перепадам температур, но уязвим к минеральным маслам.
Фторкаучук (FKM/Viton) – премиальный вариант с максимальной химической инертностью и сохранением свойств в диапазоне -40°C...+150°C.

Сравнительная устойчивость материалов

Материал	Стойкость к антифризам	Морозостойкость	Износ при вибрации	Типичный ресурс
NBR	Средняя	До -20°C	Умеренный	2-3 года
EPDM	Высокая	До -45°C	Низкий	4-5 лет
FKM	Превосходная	До -40°C	Минимальный	7+ лет

Для продления срока службы уплотнений производители применяют армирование тефлоновыми кольцами в зонах высокого трения и наноструктурирование поверхностей. Деградация материала проявляется в потере эластичности, появлении трещин и выдавливании элементов из посадочных мест, что ведет к подтеканию жидкости или заклиниванию штока насоса.

Совместимость с разными типами омывающих жидкостей

Насосы омывателя фар рассчитаны на работу со стандартными омывающими жидкостями для автомобильного стекла, включая водно-спиртовые растворы и концентраты, разбавляемые водой. Производители проектируют компоненты (корпус, крыльчатка, уплотнения) из материалов, устойчивых к химическому воздействию таких составов – чаще всего используются термопласты (полипропилен, полиамид) и резины на основе EPDM или силикона.

Использование непредусмотренных жидкостей (например, растворителей, бензина, агрессивных щелочных или кислотных составов) категорически запрещено. Они вызывают разбухание или растрескивание уплотнений, коррозию металлических деталей насоса, деформацию пластиковых элементов и выход системы из строя. Зимой критично применение жидкостей с температурой замерзания ниже ожидаемого минимума, так как кристаллы льда блокируют крыльчатку и могут разорвать корпус.

Ключевые рекомендации по выбору жидкости

Стандартные стеклоомыватели: Безопасны при соблюдении пропорций разведения концентрата.
Специализированные жидкости для фар: Разрешены, если содержат пометку о совместимости с системами омывания фар (часто имеют добавки для защиты линз).
Вода: Допустима кратковременно летом, но приводит к отложениям солей и развитию бактерий в бачке и магистралях.

Тип жидкости	Риски для насоса	Допустимость
Водно-спиртовая (-20°C...-25°C)	Минимальна	Полная
Концентрат (неразбавленный)	Повышенная вязкость → перегрузка электромотора	Требует разведения по инструкции
"Антидождь"/"Антимоскит"	Загустители забивают фильтры и форсунки	Не рекомендовано
Доместос, Уайт-спирит и т.п.	Разрушение пластиков и резин → течи, заклинивание	Запрещено

Важно: При замене жидкости неизвестного состава или после использования запрещенных средств необходима полная промывка системы (бачок, магистрали, насос, форсунки) водой перед заливкой рекомендованного омывателя. Игнорирование требований к совместимости – основная причина преждевременных отказов насоса.

Принцип преобразования электрической энергии в давление

Электрический ток от бортовой сети автомобиля подается на клеммы электродвигателя насоса. Внутри двигателя энергия тока преобразуется во вращательное движение вала через взаимодействие магнитных полей статора и ротора. Скорость вращения напрямую зависит от напряжения питания, регулируемого переключателем омывателя.

На валу двигателя жестко закреплена крыльчатка (рабочее колесо), погруженная в жидкость. При вращении лопатки крыльчатки воздействуют на жидкость, сообщая ей кинетическую энергию. Центробежная сила отбрасывает жидкость от центра колеса к периферии корпуса насоса, создавая разряжение на входном патрубке и повышая давление на выходном.

Ключевые этапы преобразования энергии

Электрическая → Механическая: Ток создает магнитное поле в статоре, приводящее во вращение ротор двигателя.
Механическая → Кинетическая (жидкости): Вращение крыльчатки ускоряет жидкость в проточных каналах.
Кинетическая → Давление: Диффузор (расширяющийся канал) замедляет поток жидкости, преобразуя скорость в статическое давление на выходе.

Производительность насоса определяется конструкцией крыльчатки и скоростью вращения. Герметичность корпуса и обратный клапан на входе предотвращают потери давления и самопроизвольное стекание жидкости.

Система защиты электродвигателя от перегрузки

В насосе омывателя фар система защиты предотвращает выход электродвигателя из строя при механических блокировках, засорах или низких температурах. Она отслеживает параметры работы двигателя и автоматически разрывает цепь питания при критических нагрузках.

Без такой защиты длительное превышение номинального тока привело бы к перегреву обмоток, оплавлению изоляции и короткому замыканию. Это особенно актуально для насосов, работающих в агрессивных условиях (грязь, лед, вибрация).

Ключевые характеристики защиты:

Ток срабатывания: 3-8А (зависит от модели насоса)
Время реакции: 0.5-5 секунд
Автоматический сброс после остывания биметаллической пластины
Рабочая температура: -40°C до +85°C

Принцип работы

Защита реализована через биметаллический термовыключатель, установленный последовательно в цепи питания двигателя. При перегрузке:

Чрезмерный ток нагревает биметаллическую пластину
Пластина изгибается под действием температуры
Контакты размыкаются, прерывая подачу электроэнергии
После остывания (2-3 минуты) пластина возвращается в исходное положение
Цепь замыкается, возобновляя работу двигателя

Особенности установки:

Этап	Требования
Подключение проводов	Строго соблюдать полярность согласно схеме производителя
Герметизация	Обязательная установка защитной мембраны на корпусе
Позиционирование	Монтаж только в вертикальном положении (меткой вверх)

При замене насоса необходимо проверить целостность термозащиты мультиметром: сопротивление между контактами должно быть 0-1 Ом в холодном состоянии. Повторные частые срабатывания указывают на необходимость диагностики механической части системы.

Логика работы в составе бортовой электрической сети авто

Насос омывателя фар интегрирован в бортовую электрическую сеть как управляемый потребитель энергии. Его активация происходит только по команде водителя через подрулевой переключатель или отдельную кнопку, что исключает самопроизвольную работу. Электрическая цепь насоса проектируется с учетом кратковременного режима эксплуатации и синхронизации с другими системами автомобиля.

Питание осуществляется напрямую от аккумуляторной батареи через защитный предохранитель, номинал которого соответствует пусковому току электродвигателя насоса. В большинстве современных авто управление реализовано через реле или блок управления кузовной электроникой (BCM), что позволяет программно ограничивать длительность цикла работы и интегрировать функцию с другими компонентами.

Ключевые этапы функционирования

Водитель активирует переключатель омывателя фар на рулевой колонке
Сигнал поступает в блок управления (BCM) или напрямую на катушку управляющего реле
Реле замыкает силовую цепь, подавая +12V от АКБ через предохранитель на клеммы насоса
Электродвигатель насоса запускается, создавая давление в магистрали омывающей жидкости
Блок управления автоматически отключает питание через 1-3 секунды (зависит от модели авто)
При срабатывании защиты предохранитель размыкает цепь при перегрузках или КЗ

В продвинутых системах логика включает дополнительные условия: одновременную активацию стеклоочистителей фар, блокировку работы при выключенных фарах или отрицательной температуре (если подключен датчик замерзания). Контроль тока потребления позволяет блоку управления диагностировать неисправности цепи – обрыв обмотки или заклинивание ротора.

Взаимодействие с реле управления и кнопкой активации

Насос омывателя фар активируется через цепь управления, где ключевыми компонентами выступают реле и кнопка в салоне автомобиля. При нажатии кнопки водителем подается слаботочный сигнал на обмотку реле управления. Этот сигнал недостаточен для питания электродвигателя насоса напрямую, но вызывает замыкание силовых контактов внутри реле.

Замыкание контактов реле замыкает силовую цепь: ток от аккумуляторной батареи поступает непосредственно на электродвигатель насоса. После отпускания кнопки цепь обмотки реле разрывается, его контакты возвращаются в исходное положение, и подача питания на насос прекращается. Такая схема защищает кнопку от высоких токов нагрузки и продлевает ее ресурс.

Особенности работы системы

Ключевые аспекты взаимодействия:

Защита кнопки: Реле выступает в роли электромагнитного усилителя, предотвращая протекание высокого тока через контакты кнопки.
Блокировка одновременного включения: В системах с общим реле для фар и стекла омывателя приоритет обычно отдается стеклоомывателю (насос фар временно отключается).
Безопасность: В цепи питания насоса часто устанавливается предохранитель, защищающий проводку от короткого замыкания.

Компонент	Функция в цепи	Типовые параметры
Кнопка активации	Замыкает цепь управления обмоткой реле	Ток: 0.1-0.5А, Напряжение: 12В
Реле управления	Коммутирует силовую цепь питания насоса	Ток контактов: 15-30А, Катушка: 12В
Предохранитель	Защита от перегрузки	Номинал: 10-25А (в зависимости от модели)

При установке компонентов обязательно соблюдайте полярность подключения реле (выводы 85/86 – цепь управления, 30/87 – силовая цепь). Несоответствие сечения проводов току нагрузки или ненадежные контакты могут привести к перегреву цепи и выходу системы из строя. Для проверки работоспособности используйте мультиметр: при нажатой кнопке должно фиксироваться напряжение на выходе реле (контакт 87) и на клеммах насоса.

Формирование импульса подачи жидкости при включении

При активации насоса омывателя фар электродвигатель мгновенно получает максимальное напряжение от бортовой сети автомобиля. Это вызывает резкий старт вращения крыльчатки или поршневого механизма, создавая скачок давления в магистрали. Данный скачок преодолевает инерцию покоя жидкости в трубках и форсунках, обеспечивая её быстрое продвижение к выходным отверстиям.

В современных системах с электронным управлением контроллер может генерировать специальный стартовый импульс повышенной мощности длительностью 0.2–0.5 секунды. Этот импульс компенсирует гидравлическое сопротивление системы и гарантирует моментальный выброс струи даже при отрицательных температурах, после чего напряжение стабилизируется до рабочего уровня для поддержания равномерной подачи.

Ключевые особенности импульсного запуска

Преодоление инерции: Резкий старт нейтрализует задержку заполнения магистрали.
Адаптация к температуре: Короткий мощный импульс эффективен для вязких жидкостей зимой.
Экономия ОЖ: Кратковременность импульса минимизирует перерасход при активации.
Защита от сухого хода: Предотвращает работу насоса без жидкости в первые миллисекунды.

Последовательность срабатывания форсунок при параллельном подключении

При параллельном подключении форсунок омывателя фар все элементы получают питание одновременно от одного управляющего сигнала насоса. Это означает, что при активации системы напряжение подаётся на каждую форсунку в идентичный момент времени, независимо от их количества. Такой подход исключает задержки между срабатыванием отдельных распылителей.

Физическая одновременность активации обеспечивается идентичным сопротивлением цепи каждой форсунки и отсутствием элементов последовательного соединения в схеме. Жидкость под давлением поступает ко всем распылителям сразу после запуска насоса, что гарантирует синхронное омывание обеих фар без временного смещения.

Ключевые аспекты работы

Электрическая синхронизация: управляющий провод от реле/блока питания присоединяется к всем форсункам через общую линию, запуская их единовременно.
Гидравлическая особенность: несмотря на синхронное открытие клапанов, равномерность подачи жидкости может незначительно варьироваться из-за разницы в длине магистралей или сопротивлении трубок.
Преимущества схемы: упрощение монтажа, снижение риска рассогласования работы элементов, стабильность давления в системе.

Фактор	Влияние на синхронность
Одинаковое сопротивление форсунок	Обеспечивает одновременное срабатывание
Разная длина трубок подачи	Может вызывать микро-задержку напора (не срабатывания!)
Загрязнение распылителей	Приводит к асимметрии струи при сохранении синхронности открытия

Цикл охлаждения двигателя насоса во время работы

При активации насоса омывателя фар электродвигатель начинает преобразовывать электрическую энергию в механическую, вращая крыльчатку. Этот процесс сопровождается выделением тепла из-за сопротивления в обмотках статора, трения в подшипниках ротора и магнитных потерь в сердечнике. Тепловая энергия передается металлическому корпусу двигателя через непосредственный контакт компонентов.

Корпус насоса, контактируя с окружающим воздухом и остатками омывающей жидкости в моторном отсеке, обеспечивает пассивное охлаждение. Тепло рассеивается преимущественно за счет естественной конвекции: нагретые поверхности корпуса повышают температуру прилегающего воздуха, который поднимается вверх и замещается более холодными потоками. Интенсивность охлаждения напрямую зависит от температуры окружающей среды и наличия вентиляции в зоне установки насоса.

Факторы, влияющие на тепловой режим

Продолжительность цикла работы: При кратковременных включениях (3-10 секунд) температура не достигает критических значений благодаря тепловой инерции корпуса
Конструктивные особенности: Алюминиевые корпуса эффективнее рассеивают тепло по сравнению с пластиковыми
Состояние электроцепи: Пониженное напряжение сети увеличивает силу тока, провоцируя перегрев обмоток

Параметр	Влияние на охлаждение
Температура ОЖ	При установке рядом с двигателем эффективность теплоотвода снижается на 15-25%
Загрязнение корпуса	Слой грязи или дорожных реагентов ухудшает теплопередачу на 30-40%
Качество подшипников	Изношенные подшипники увеличивают трение, вызывая локальный перегрев вала

Тепло генерируется в роторе и статоре при прохождении тока
Энергия передается корпусу через теплопроводящие элементы
Воздушные потоки отводят тепло от поверхности корпуса
Температура стабилизируется при достижении баланса между тепловыделением и теплоотдачей

Важно: При непрерывной работе свыше 30 секунд возможен перегрев обмоток свыше +110°C, приводящий к разрушению изоляции и межвитковому замыканию. Система рассчитана на эксплуатацию в режиме коротких циклов с паузами для остывания.

Расположение заборной трубки в бачке омывателя

Заборная трубка погружена в жидкость бачка омывателя и крепится к корпусу насоса. Её нижний конец находится в непосредственной близости от дна резервуара, но не касается его, чтобы исключить засорение отложениями. Трубка оснащена сетчатым фильтром грубой очистки для улавливания крупных частиц грязи или мусора.

Герметичность соединения трубки с насосом обеспечивается резиновыми уплотнителями или специальными зажимами, предотвращающими подсос воздуха и утечку жидкости. Конструктивно она выполнена из химически стойкого материала (часто пластик), устойчивого к воздействию низких температур и агрессивных компонентов омывающей жидкости.

Ключевые особенности размещения

Высота установки: Зазор между срезом трубки и дном бачка составляет 5-15 мм для беспрепятственного всасывания жидкости без захвата осадка.
Ориентация: Трубка расположена вертикально или под минимальным углом для сохранения эффективности забора при снижении уровня жидкости.
Фиксация: Крепёжные элементы (хомуты, защёлки) исключают смещение или отсоединение трубки во время движения автомобиля.

Параметр	Требование	Последствия нарушения
Глубина погружения	Ниже минимального уровня жидкости	Подсос воздуха, прерывистая подача
Состояние фильтра	Чистота, отсутствие деформаций	Снижение производительности насоса
Целостность уплотнений	Отсутствие трещин и затвердевания	Протечки, падение давления в системе

При замене насоса или бачка обязательна проверка длины и геометрии трубки: слишком короткая не обеспечит забор жидкости при малом заполнении, а изогнутая или пережатая создаст дополнительное гидравлическое сопротивление. В зимний период критично контролировать отсутствие ледяных пробок внутри трубки, блокирующих поток омывайки.

Особенности монтажа насоса в пластиковые резервуары

Пластиковые бачки омывателя чувствительны к механическим нагрузкам и температурным деформациям, что требует особой аккуратности при сверлении и фиксации. Неправильный монтаж может вызвать растрескивание материала или нарушение герметичности соединения. Ключевыми факторами являются выбор подходящего места врезки, использование специализированного крепежа и герметиков, совместимых с пластиком и химическим составом жидкости.

Толщина стенки резервуара напрямую влияет на способ фиксации насоса: тонкостенные конструкции требуют распределительных шайб или адаптеров для предотвращения деформации. Обязательно учитывается вибрационная нагрузка от работы электромотора – насос не должен контактировать с другими элементами кузова, а провода и шланги нуждаются в свободном ходе для компенсации колебаний.

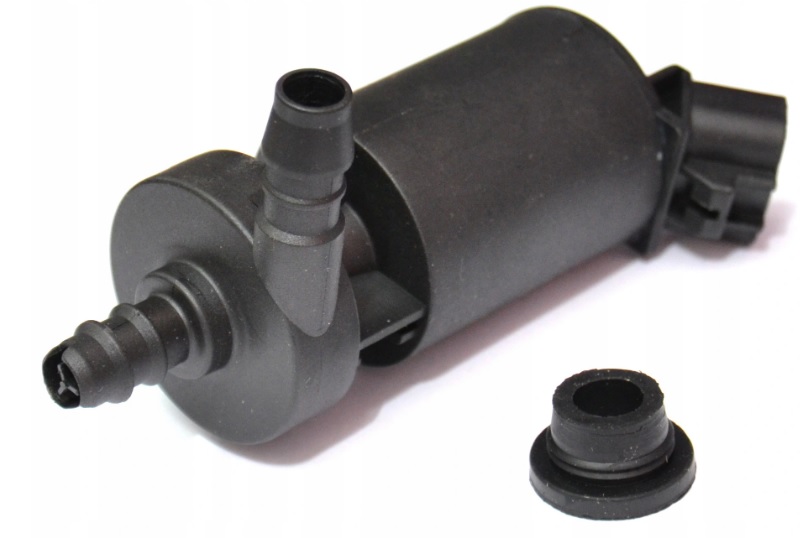

Критические аспекты установки

При подготовке отверстия соблюдайте следующие правила:

Диаметр сверла: Должен точно соответствовать размеру уплотнительной втулки насоса (обычно 20-25 мм).
Технология сверления: Используйте острое ступенчатое сверло или коронку на низких оборотах без сильного нажима. Предварительная разметка керном обязательна.
Обработка кромок: Удалите заусенцы мелкой наждачной бумагой для плотного прилегания уплотнителя.

Герметизация реализуется двумя методами:

Метод	Материалы	Применение
Резиновые манжеты	EPDM, силикон	Стандартные комплектные уплотнители, не требующие доп. обработки
Холодная вулканизация	Герметик на силиконовой основе (нейтральный)	Для резервуаров сложной формы или при повреждении посадочной зоны

Фиксация насоса осуществляется через прижимную гайку с обязательной установкой широкой пластиковой или резиновой шайбы под ней. Затяжку производите вручную до момента упора, затем – не более ¼ оборота ключом. Перетяжка вызывает концентрацию напряжений в пластике!

После установки выполните тест на герметичность: заполните бачок водой, включите насос на 3-5 минут, затем проверьте соединение на протечки при выключенном и работающем двигателе. Убедитесь, что вибрация насоса не передается на корпус резервуара.

Точки крепления корпуса к кузову или бачку

Корпус насоса фиксируется через специальные монтажные точки, предотвращающие вибрации и смещение во время работы. Варианты крепления зависят от конструкции автомобиля: либо напрямую к кузовным элементам, либо к корпусу бачка омывателя. Выбор схемы влияет на устойчивость насоса и удобство обслуживания.

При креплении к бачку используются:

Резьбовые втулки – интегрированы в пластиковый корпус бачка, фиксация винтами через отверстия в корпусе насоса.
Защелкивающиеся клипсы – корпус прижимается к бачку упругими фиксаторами, не требующими инструментов для демонтажа.

Для крепления к кузову применяют:

Металлические кронштейны с резиновыми демпферами, гасящими вибрации.
Скобы из нержавеющей стали, обхватывающие корпус и прикручиваемые к стационарным площадкам кузова.

Тип крепления	Элементы фиксации	Особенности
К бачку	Втулки, защелки	Быстрый доступ, риск повреждения бачка при вибрации
К кузову	Кронштейны, скобы	Повышенная устойчивость, сложность замены

Порядок подсоединения шлангов высокого давления

Перед началом работ удостоверьтесь в наличии всех компонентов системы: насоса омывателя, бачка для жидкости, форсунок омывателей фар и шлангов соответствующего диаметра. Очистите посадочные места от загрязнений и проверьте целостность уплотнительных элементов на патрубках.

Подготовьте шланги необходимой длины с запасом 10-15 см для компенсации вибрации, исключая натяжение. Обрежьте концы под прямым углом специальным резаком или острым ножом для предотвращения заломов. Наденьте хомуты на шланги перед подключением.

Последовательность подключения

Подсоедините входной патрубок насоса к шлангу от бачка омывающей жидкости. Контролируйте направление стрелки на корпусе насоса.
Зафиксируйте соединение винтовым хомутом на расстоянии 3-5 мм от края шланга. Затягивайте до легкого поджатия резины без деформации.
Наденьте шланги высокого давления на выходные штуцеры насоса согласно схеме:
- Левый штуцер → правая фара
- Правый штуцер → левая фара
Проложите магистрали через штатные направляющие в подкапотном пространстве без перегибов. Избегайте контакта с подвижными деталями и горячими поверхностями.
Соедините концы шлангов с форсунками омывателей, используя переходники при несовпадении диаметров. Допустимый угол подключения - не более 45°.

Контрольный параметр	Требуемое значение
Усилие затяжки хомутов	0.7-1.2 Н·м
Минимальный радиус изгиба шланга	50 мм
Расстояние до элементов выхлопа	>100 мм

После монтажа выполните тестовый запуск системы. Проверьте герметичность соединений под давлением и равномерность подачи жидкости к обеим фарам. При обнаружении протечек подтяните хомуты на холодном двигателе без превышения момента затяжки.

Убедитесь в отсутствии перекручивания шлангов при полном повороте руля. При длительной стоянке в мороз используйте зимнюю омывающую жидкость для предотвращения разрыва магистралей.

Защита электрических контактов от влаги и коррозии

Контакты разъёма насоса омывателя фар постоянно подвергаются воздействию воды, дорожных реагентов и грязи, что провоцирует окисление и нарушение проводимости. Коррозия увеличивает сопротивление цепи, вызывает перегрев и может привести к полному отказу насоса или перегоранию предохранителя. Надёжная изоляция критически важна для стабильной работы системы в условиях повышенной влажности и вибрации.

Производители применяют многоуровневую защиту: герметичные корпуса насосов с резиновыми уплотнителями, специальные диэлектрические смазки внутри колодок и влагостойкие типы разъёмов. Дополнительно используются термоусадочные трубки с клеевым слоем, закрывающие места соединения проводов, и силиконовые герметики для уплотнения точек ввода кабеля в корпус насоса.

Ключевые методы защиты

При установке или обслуживании насоса соблюдайте следующие правила:

Обработка контактов: Наносите токопроводящую смазку на силиконовой основе (например, Liqui Melly Kupfer-Spray) на клеммы перед соединением.
Герметизация разъёма: Используйте термоусаживаемые трубки с герметизирующим клеем или изоленту высокого класса влагостойкости (3M Scotch 35).
Проверка уплотнителей: Контролируйте целостность резиновых сальников насоса и заглушек на колодке жгута.

Материал	Назначение	Примеры
Диэлектрическая смазка	Вытеснение влаги из контактной зоны	Permatex Dielectric Grease, Molykote 111
Силиконовый герметик	Уплотнение мест ввода проводов	Loctite 5699, ABRO Silicone Sealant
Термоусадочная трубка	Механическая и влагозащитная изоляция	Sumitubo ATUM 2:1, КВТ ТУТ 2к1

Регулярная профилактика включает очистку контактов от окислов специальными аэрозолями (Kontakt U, WD-40 Specialist Contact Cleaner) и обновление защитного покрытия. Избегайте использования обычной литиевой смазки или медных спреев без антикоррозионных присадок – они ускоряют электролиз.

Настройка направления выходных патрубков при установке

Корректная ориентация патрубков обеспечивает точную подачу жидкости на фары и предотвращает перегибы шлангов. Каждый патрубок должен быть направлен строго в сторону соответствующего омывателя, учитывая конструктивные особенности автомобиля. Рекомендуется свериться с технической документацией или разметкой на корпусе насоса перед фиксацией.

Поворачивайте патрубки плавно без чрезмерного усилия до совпадения с траекторией штатных магистралей. Фиксация происходит автоматически при защёлкивании пластиковых фиксаторов корпуса. Проверьте отсутствие напряжённого изгиба трубок в посадочных гнёздах – это основной признак правильной установки.

Ключевые этапы регулировки

Идентификация маркировки: Найдите стрелки или символы L/R (Left/Right) на корпусе
Предварительная примерка: Приложите насос к штатному месту без фиксации, оценив траекторию шлангов
Калибровка угла: Поворачивайте патрубок вокруг оси до параллельности с линией крепления форсунки

Тип кузова	Рекомендуемый угол отклонения	Особенности
Седан/Хэтчбек	15-20° от вертикали	Учёт изгиба крыла
Кроссовер/Внедорожник	25-30° вверх	Компенсация высоты установки фар

Ослабьте стопорное кольцо поворотного узла (если предусмотрено конструкцией)
Поверните патрубок пальцами до щелчка фиксатора в нужном положении
Протестируйте систему подачи жидкости до окончательной сборки

Комплектация уплотнительными кольцами и их замена

Насосы омывателя фар комплектуются уплотнительными кольцами для обеспечения герметичности соединений. Эти кольца изготавливаются из резины или силикона, устойчивых к воздействию низких температур и химических компонентов омывающей жидкости. Основные места установки уплотнителей – зона входа/выхода патрубков и стык корпуса насоса с электродвигателем.

Типичный комплект включает 2-4 кольца разного диаметра, соответствующие сечениям подводящих шлангов и монтажным отверстиям бачка. Регулярная проверка состояния уплотнений критична: трещины, потеря эластичности или деформация приводят к протечкам жидкости, снижению давления в системе и попаданию грязи на электрические контакты насоса.

Процедура замены уплотнительных колец

Отсоедините электрический разъем насоса и слейте жидкость из бачка.
Снимите крепление насоса и аккуратно извлеките его из посадочного гнезда.
Снимите старые кольца с патрубков и корпуса, используя тонкую отвертку или пинцет.
Очистите посадочные канавки от загрязнений и остатков резины.
Смажьте новые кольца чистой омывающей жидкостью для облегчения монтажа.
Установите кольца в канавки, избегая перекручивания и механических повреждений.
Проверьте посадку насоса в бачке и подключите шланги без перегибов.

После сборки заполните бачок жидкостью и протестируйте систему на герметичность при работающем двигателе. Важно: используйте только оригинальные или совместимые по размеру и материалу уплотнители – несоответствие приведет к повторным протечкам. Интервал замены колец совпадает со сроком службы насоса (2-5 лет) либо выполняется при первых признаках подтекания.

Технология установки насоса омывателя фар в модели с раздельными бачками стекла/фар

Подготовьте новый насос, трубки омывателя, хомуты, торцевые ключи, отвертки и ветошь. Убедитесь в совместимости насоса с моделью автомобиля и отключите минусовую клемму АКБ перед началом работ. Определите расположение бачка омывателя фар – обычно в моторном отсеке со стороны фары, часто за колесной аркой или бампером.

Демонтируйте мешающие элементы: при необходимости снимите колесо, защиту подкрылка или декоративные накладки для доступа к бачку. При отсутствии штатного места под насос в бачке фарного омывателя – просверлите отверстие коронкой по диаметру посадочного стакана насоса, соблюдая осторожность.

Процесс монтажа

Установка насоса в бачок: Снимите крышку бачка фарного омывателя. Вставьте насос в подготовленное отверстие до щелчка фиксатора или закрепите штатной гайкой, предварительно установив уплотнительное кольцо.
Подключение магистралей:
- Соедините напорный штуцер насоса с подающей трубкой к форсункам фар через быстросъемный разъем
- Опустите заборный патрубок с фильтром на дно бачка
Электрическое подключение: Подсоедините клеммную колодку насоса к штатной проводке автомобиля согласно схеме (обычно коричневый провод – масса, цветной – +12V при активации омывателя). Изолируйте соединения термоусадкой.

Проверьте герметичность системы: заполните бачок жидкостью, включите омыватель фар с салона и осмотрите соединения на предмет подтеканий. Устраните просадки напряжения в цепи мультиметром при слабой работе насоса. Установите демонтированные элементы в обратной последовательности после успешного тестирования.

Критичные ошибки	Последствия
Негерметичное уплотнение насоса	Протекание жидкости в моторный отсек
Перепутывание полярности питания	Выход из строя электромотора насоса
Перегиб или залом трубок	Снижение давления в системе

Проверка герметичности соединений после монтажа

После установки насоса омывателя фар критически важно убедиться в отсутствии утечек рабочей жидкости. Герметичность проверяется визуальным осмотром всех соединений: трубок, штуцеров, уплотнительных колец и мест крепления насоса к бачку. Особое внимание уделяется зонам стыков, где чаще всего возникают протечки из-за перекоса уплотнений или недостаточной фиксации хомутов.

Для точной диагностики заполните бачок омывающей жидкостью до нормального уровня. Кратковременно включите насос (не более 2-3 секунд), создав давление в системе. Наблюдайте за поведением соединений под нагрузкой – даже незначительное подтекание указывает на проблему. При необходимости повторите цикл включения 2-3 раза, контролируя состояние критических узлов.

Алгоритм выявления и устранения протечек

Визуальная инспекция: Ищите следы жидкости на корпусе насоса, трубках и прилегающих деталях кузова.
Тест под давлением:
- Зафиксируйте уровень жидкости в бачке до и после 3-кратного включения насоса
- Проверьте образование капель в местах соединений при работе системы

Локализация проблемы:

Признак	Возможная причина	Решение
Мокрые штуцеры	Недостаточная посадка трубок	Дожмите соединения до щелчка
Потёки на корпусе	Повреждение уплотнителя	Замените кольцо-прокладку
Капли под хомутами	Слабый зажим	Подтяните крепление

Контрольная проверка: После устранения дефектов повторите тестирование. Убедитесь, что:
- Уровень жидкости остаётся стабильным
- На деталях отсутствуют свежие потёки
- Насос создаёт равномерное давление без перебоев

Важно: При работе с электрическими контактами насоса отключайте клеммы АКБ. Используйте только рекомендованные производителем технические жидкости – они не разрушают уплотнители. Если протечки сохраняются после повторной сборки, замените дефектные трубки или сам насос.

Диагностика напряжения на клеммах при активации системы

Проверка напряжения на клеммах насоса омывателя фар выполняется при выявлении неработоспособности системы. Процедура требует использования мультиметра в режиме измерения постоянного напряжения (DCV) с диапазоном до 20 В. Замеры проводятся непосредственно на электрическом разъеме насоса после его отсоединения от корпуса.

Для активации системы необходимо включить омыватель фар из салона автомобиля (рычагом или кнопкой). Помощник должен удерживать команду в течение 3-5 секунд для стабилизации показаний. Измерительные щупы подключаются к токоведущим клеммам разъема с соблюдением полярности: красный – к плюсовому контакту, черный – к массе или кузову.

Интерпретация результатов замеров

Показания напряжения	Диагностируемая неисправность
12-14 В	Исправная цепь питания. Неисправность в насосе или механической части
0 В	Обрыв цепи: предохранитель, реле, проводка, блок управления
Менее 10 В	Критическое падение напряжения: окисление контактов, повреждение проводов
Кратковременные скачки	Неисправность реле или модуля управления

Важные замечания: При нулевом напряжении проверьте последовательно:

Целостность предохранителя цепи омывателя (номинал указан на крыще блока)
Работоспособность реле путем замены на аналогичное
Наличие коррозии в разъемах жгута проводки

Колебания напряжения при стабильной работе двигателя указывают на плохой контакт массы. Убедитесь в надежности крепления минусового провода к кузову в моторном отсеке. Если напряжение подается корректно, но насос не работает – прозвоните его обмотку мультиметром в режиме сопротивления (норма: 15-80 Ом).

Тест производительности без демонтажа (контроль струи)

Проверка работоспособности насоса омывателя фар без снятия детали осуществляется визуальным контролем характеристик жидкости. Для теста потребуется активировать систему омывателя при работающем двигателе, предварительно заполнив бачок чистящей жидкостью до рекомендуемого уровня.

Основные параметры оценки включают равномерность подачи, дальность распыления и форму факела. Необходимо убедиться, что струя достигает центральной зоны рассеивателя фары без перерывов в подаче, а распыление охватывает не менее 70% поверхности стекла. Проверка выполняется отдельно для левого и правого контуров системы.

Критерии эффективности

Дальность выброса: минимум 1.5 метра при стандартном давлении
Форма распыла: веерообразный факел без разрывов
Направление: точное попадание в зону очистки рассеивателя
Объем подачи: 100-150 мл за цикл продолжительностью 3 секунды

Проблема	Визуальные признаки
Забитые форсунки	Прерывистая струя, отклонение направления
Износ насоса	Слабое давление, уменьшение дистанции подачи
Воздушные пробки	Пульсирующая подача, задержка запуска

При выявлении отклонений выполните последовательную диагностику: проверьте фильтр бачка, состояние трубопроводов на предмет перегибов, герметичность соединительных штуцеров. Отклонение струи корректируется иглой регулировки форсунки при работающей системе.

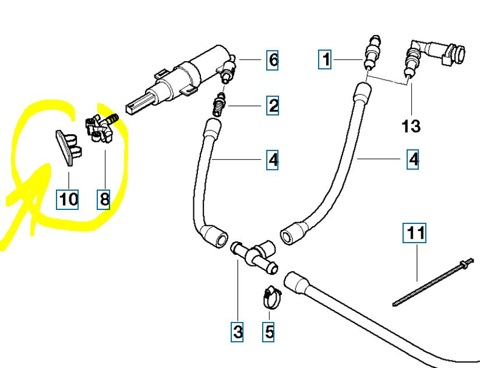

Локализация возможных протечек в местах соединений

Протечки жидкости чаще всего возникают в точках соединения элементов системы из-за ослабления креплений, повреждения уплотнений или микротрещин в шлангах. Игнорирование утечек приводит к снижению давления в системе, неэффективной работе омывателей и риску повреждения электрооборудования.

Для точного выявления проблемных участков необходимо последовательно проверить все соединения под давлением. Визуальный осмотр проводят при включенном насосе, обращая внимание на подтеки, вздутия шлангов или капли жидкости в стыковочных зонах.

Ключевые точки контроля и методы диагностики

Место соединения	Метод проверки
Штуцер насоса и бачка	Проверить плотность посадки шланга, состояние хомута и резиновой прокладки. Нанести мыльный раствор для выявления пузырьков воздуха.
Стыки шлангов с тройниками/разветвителями	Осмотреть зоны фиксации, сжать шланги для обнаружения трещин. Протереть соединения сухой салфеткой для выявления влаги.
Подсоединение к форсункам омывателей	Проверить целостность конусных уплотнений и фиксирующих защелок. Убедиться в отсутствии перегибов шланга у наконечника.

Дополнительные рекомендации:

При замене шлангов используйте спиральную защиту в зонах контакта с острыми кромками кузова
Обязательно применяйте термостойкие уплотнители при монтаже возле двигателя
После ремонта выполните контрольный пролив системы при работающем двигателе

Чистка фильтров-сеточек на впускном патрубке

Фильтры-сеточки расположены на всасывающем патрубке насоса внутри бачка омывателя и выполняют критически важную функцию улавливания механических примесей из жидкости. Их засорение приводит к падению давления в системе, слабому распылению струи или полному отказу работы омывателя фар. Регулярная проверка состояния этих элементов предотвращает повреждение крыльчатки насоса абразивными частицами.

Для доступа к фильтрам демонтируйте насосный модуль из бачка, отсоединив электрический разъем и сняв крепежные элементы. Аккуратно извлеките патрубок с закрепленными на нем мелкими цилиндрическими либо конусообразными сетчатыми фильтрами. Визуально оцените степень загрязнения – наличие ила, слизи или песчаных отложений требует незамедлительной очистки.

Процедура очистки

Промойте сеточки под струей теплой воды, используя мягкую кисточку для удаления стойких отложений
При сильном загрязнении замочите фильтры на 15-20 минут в мыльном растворе или автошампуне
Продуйте элементы сжатым воздухом (давление не более 3 атм) для удаления воды из ячеек сетки
Проверьте целостность сетки – поврежденные фильтры подлежат замене

После очистки установите фильтры на патрубок, соблюдая первоначальную ориентацию. Убедитесь в герметичности соединений перед монтажом насоса в бачок. Используйте только совместимые с пластиком бака герметики при обнаружении протечек в местах посадки сеток. Проверьте работоспособность системы, заправив бачок чистой жидкостью.

Тип загрязнения	Способ очистки	Периодичность контроля
Песок, пыль	Механическая промывка	Каждые 10 000 км
Масляная пленка	Обезжириватель + ультразвук	При замене жидкости
Биологический налет	Антисептическая обработка	Сезонно (весна/осень)

Избегайте применения агрессивных растворителей и металлических щеток, разрушающих структуру фильтра. При частых засорах перейдите на специализированные омывающие жидкости с антиобледенительными присадками – они меньше образуют осадка в сравнении с водно-спиртовыми смесями. Комплексная чистка системы с заменой фильтров рекомендуется каждые 2 года или 30 000 км пробега.

Процедура удаления воздушных пробок в магистрали

Воздушные пробки в системе омывателя фар нарушают подачу жидкости, вызывая слабый напор или полное отсутствие струи. Для устранения проблемы потребуется подготовить свежую жидкость омывателя и ёмкость для слива старой.

Перед началом работ убедитесь в отсутствии механических повреждений шлангов и герметичности соединений. Заглушите двигатель автомобиля и откройте капот для свободного доступа к бачку омывателя.

Последовательность действий

Отсоедините питающий разъём от насоса омывателя фар
Снимите трубку подачи жидкости с выходного штуцера насоса
Погрузите снятую трубку в пустую пластиковую бутылку
Кратковременно подайте напряжение на насос (3-5 секунд) для вытеснения воздуха
Наблюдайте за струёй: при появлении равномерного потока без пузырей остановите прокачку
Повторно подключите трубку к штуцеру насоса до щелчка фиксатора

После восстановления соединения долейте жидкость в бачок до максимальной отметки. Проверьте работоспособность системы, активировав омыватели фар с места водителя. При необходимости повторите процедуру 2-3 раза.

Типичная ошибка	Последствие	Решение
Неполное соединение трубки	Подсос воздуха при работе	Проверить фиксацию хомута
Низкий уровень жидкости	Повторное образование пробки	Долить до нормы (+100 мл)

Важно: Не допускайте длительной работы насоса "всухую" - это приводит к перегреву электродвигателя. Если пробки сохраняются после 3-4 циклов прокачки, проверьте целостность трубок и герметичность бачка.

Калибровка форсунок после замены насоса

После установки нового насоса омывателя фар критически важно провести калибровку форсунок. Это связано с тем, что неправильный угол распыла или интенсивность струи снижают эффективность очистки, приводят к перерасходу жидкости и ухудшению видимости. Неоткалиброванные форсунки могут направлять жидкость мимо оптики или создавать неравномерное покрытие стекла.

Процедура калибровки выполняется при заправленной системе и рабочем давлении. Основная задача – добиться симметричного распыла, охватывающего всю поверхность фары без зазоров и "слепых" зон. Для этого используются регулировочные шпильки или винты на корпусе форсунок, позволяющие изменять вертикальный и горизонтальный угол установки.

Этапы калибровки

Предварительная проверка: Включите омыватель, убедитесь в отсутствии протечек и равномерном давлении в магистралях.
Оценка распыла: Проверьте форму факела (оптимально – веерообразная или струйная) и зону покрытия на сухом стекле.
Горизонтальная настройка: Отрегулируйте угол поворота форсунки так, чтобы струи пересекались в центре фары или покрывали 95% её площади.
Вертикальная коррекция: Измените наклон, исключая попадание жидкости на капот или выше светового модуля.
Фиксация положения: Затяните крепёжные элементы без смещения отрегулированных форсунок.

Ключевые параметры корректной работы:

Покрытие зоны очистки	≥90% площади стекла фары
Симметричность	Отклонение траекторий ≤5° между левой/правой форсункой
Расход жидкости	Соответствие спецификации авто (обычно 70-120 мл/сек на фару)

Типичные ошибки:

Калибровка при неполном баке омывателя (воздух в системе искажает давление).
Использование иглы для "прочистки" сопел – приводит к деформации отверстий.
Пренебрежение проверкой после поездки – вибрация может сбить настройки.

Особенности прокачки системы при первом запуске

Первичная прокачка насоса омывателя фар необходима для удаления воздушных пробок из магистралей и создания рабочего давления в системе. Воздух, оставшийся после сборки, препятствует нормальной циркуляции жидкости и может вызвать "сухой ход" помпы, что сокращает её ресурс.

Перед запуском убедитесь в герметичности соединений шлангов и правильности подключения клемм питания. Заполните бачок омывающей жидкостью на 2/3 объёма (рекомендуется использовать специализированные составы, не замерзающие при низких температурах).

Пошаговая процедура прокачки

Включите зажигание автомобиля без запуска двигателя.
Активируйте переключатель омывателя фар на 8-10 секунд. Характерный звук работы помпы подтвердит запуск.
Дождитесь паузы (15-20 сек) для стабилизации давления. При отсутствии жидкости в форсунках повторите цикл 3-4 раза.

Критические ошибки:

Прерывистая работа помпы – признак завоздушивания.
Появление течи в местах соединений требует немедленного отключения системы.

После успешной прокачки проверьте равномерность распыла и угол подачи струи. При необходимости отрегулируйте форсунки механическим путём.

Проверка работоспособности в зимних условиях

Эксплуатация насоса омывателя фар при отрицательных температурах требует особого внимания из-за риска замерзания жидкости и повышенной вязкости специальных зимних составов. Низкая температура окружающей среды напрямую влияет на подвижность механических компонентов насоса и электродвигателя, что может привести к полному отказу или снижению эффективности работы системы.

Для корректной диагностики необходимо предварительно убедиться в использовании незамерзающей жидкости с маркировкой не ниже текущих температурных значений. Проверка осуществляется на прогретом автомобиле после 10-15 минут работы двигателя, что исключает влияние начального переохлаждения деталей.

Порядок тестирования и типовые проблемы

Выполните последовательную проверку элементов системы:

Визуально оцените состояние форсунок омывателя на предмет ледяных пробок
Активируйте систему при работающем двигателе, контролируя характерный звук работы электромотора
При отсутствии признаков работы проверьте предохранитель (обычно 10-15А в монтажном блоке)

Типичные зимние неисправности:

Замерзание ротора насоса – возникает при использовании летней жидкости
Обрыв штока поршня – следствие заклинивания из-за кристаллизации ОЖ
Повышенное потребление тока – признак загустевшей смазки в подшипниках

Симптом	Вероятная причина	Метод проверки
Насос гудит, но жидкость не подаётся	Обледенение магистралей или фильтра	Продувка воздухом через отсоединённый шланг
Прерывистая подача струи	Частичное замерзание жидкости в бачке	Контроль плотности ареометром
Полное отсутствие реакции	Выход из строя обмотки двигателя	Прозвон мультиметром (сопротивление 15-40 Ом)

Важно: При температуре ниже -25°C даже зимняя жидкость требует добавления спиртосодержащих антигелей. Не допускается длительная (более 3-5 секунд) непрерывная работа насоса при явных признаках замерзания – это гарантированно вызовет перегорание обмотки.

Ошибки подключения полярности и их последствия

Неправильное подсоединение проводов к клеммам насоса омывателя фар – распространённая ошибка при самостоятельной установке или замене устройства. Перепутанные плюсовой и минусовой контакты приводят к подаче напряжения в обратной полярности на электродвигатель насоса.

Электродвигатель постоянного тока, являющийся основным рабочим элементом насоса, рассчитан на строго определённое направление вращения ротора. Реверсивная подача напряжения нарушает его нормальную работу и вызывает ряд критических повреждений.

Основные последствия

Немедленный выход из строя электродвигателя: Обмотки мотора перегреваются и сгорают из-за протекания тока в непредусмотренном направлении.
Повреждение диодного моста (если есть): В схемах с защитной электроникой диоды выходят из строя первыми, пропуская ток в обмотки.
Отказ помпы: Насосная часть не создаёт давления, так как крыльчатка вращается в обратную сторону или мотор заблокирован.
Разрушение пластиковых компонентов: Сильный перегрев двигателя может расплавить корпус насоса или патрубки.

Важно: Повреждения от переполюсовки не покрываются гарантией и требуют полной замены насоса. Для предотвращения ошибки всегда сверяйтесь с маркировкой клемм («+» / «-») на корпусе насоса и цветовой схемой проводки автомобиля (обычно красный/жёлтый – плюс, чёрный/коричневый – минус).

Признак ошибки	Возможное последствие
Насос не запускается после подключения	Сгоревшие обмотки или диоды
Запах гари, дым	Перегрев и разрушение двигателя/корпуса
Щелчки реле без работы насоса	Замыкание в повреждённой обмотке
Насос гудит, но жидкость не подаётся	Обратное вращение крыльчатки или блокировка ротора

Определение необходимости замены по признакам неисправности

Эксплуатация автомобиля с неисправным насосом омывателя фар снижает безопасность в темное время суток и сложных погодных условиях. Появление характерных симптомов требует незамедлительной диагностики узла для определения целесообразности ремонта или замены.

Критичные признаки неполадок проявляются как в механической части насоса, так и в его электрической цепи. Игнорирование этих сигналов может привести к полному отказу системы омывателя, загрязнению оптики и ухудшению освещенности дорожного полотна.

Ключевые индикаторы поломки насоса

Отсутствие подачи жидкости при заполненном бачке и исправных форсунках
Слабая струя или недостаточное давление при активации системы
Нехарактерные звуки при работе (гул, скрежет, щелчки)
Подтекание антифриза в районе монтажа насоса или бачка
Отсутствие напряжения на клеммах насоса при включении системы
Коррозия контактов или оплавление разъема электропитания

Признак	Возможная причина	Решение
Насос не включается	Обрыв обмотки, заклинивание ротора	Замена обязательна
Жидкость поступает рывками	Износ крыльчатки, трещины в корпусе	Требуется замена узла
Работа только в одном режиме	Деградация щеток коллектора	Ремонт невозможен - замена

Важно: перед заменой исключите засорение магистралей, неисправность реле и предохранителя, а также обрыв проводки. Если при подаче напряжения напрямую от АКБ насос не запускается - узел подлежит замене.

Основные отличия оригинальных помп от аналогов

Оригинальные насосы разрабатываются и производятся компанией-изготовителем автомобиля или её официальными партнёрами. Они проходят многоступенчатое тестирование на соответствие строгим заводским стандартам по производительности, виброустойчивости и герметичности. Это гарантирует полную совместимость с электрической системой автомобиля и геометрией штатного места установки.

Аналоги выпускаются сторонними производителями без прямых контрактов с автоконцерном. Их конструкция часто основана на реверс-инжиниринге оригинальных деталей, что может приводить к отклонениям в размерах, рабочих параметрах или качестве материалов. Хотя сертифицированные аналоги проходят контроль, их спецификации обычно менее жёсткие, чем у OEM-продукции.

Качество материалов: Оригиналы используют термостойкие полимеры и износоустойчивые графитовые щётки. В аналогах часто применяют дешёвый пластик, склонный к растрескиванию на морозе, и металлические щётки, вызывающие искрение коллектора.
Точность характеристик: OEM-насосы обеспечивают стабильное давление (2.5-4 бар) и расход жидкости (0.8-1.2 л/мин). Аналоги могут выдавать избыточное давление, повреждая форсунки, или недостаточное – снижая эффективность очистки.
Герметичность: У оригиналов уплотнительные кольца и диафрагмы из EPDM-резины сохраняют эластичность при -40°C. В бюджетных аналогах применяют NBR-резину, твердеющую на холоде, что ведёт к протечкам.
Ресурс работы: Средний срок службы оригинальной помпы – 5-7 лет. Большинство аналогов служат 1-3 года из-за ускоренного износа подшипников вала и коррозии контактов.
Совместимость: Оригиналы имеют точные посадочные размеры и фирменные разъёмы Plug&Play. Аналоги могут требовать подмотки ФУМ-ленты для уплотнения или перепайки коннекторов.

Критерий	Оригинальная помпа	Аналог
Защита от «сухого хода»	Обязательная термозащита двигателя	Отсутствует в 80% моделей
Шумность	35-40 дБ (соответствует салону авто)	45-60 дБ (слышимый гул)
Гарантия	24 месяца (официальные дилеры)	3-12 месяцев

Сезон	Действия
Зима	Замените жидкость на морозостойкую (-25°C и ниже). Проверьте герметичность трубок и соединений. Очистите форсунки от ледяных пробок. Добавьте спиртовую присадку при экстремальных холодах.
Лето	Используйте концентрат против насекомых. Прочистите фильтр бачка от песка и грязи. Проверьте уплотнители на растрескивание. Контролируйте уровень жидкости для предотвращения работы "всухую".

Список источников

Техническая документация производителей автокомпонентов: Bosch, HELLA, Valeo.

Руководства по эксплуатации и ремонту автомобилей различных марок.

Официальные каталоги запчастей для систем омывателя фар
Инструкции по установке и подключению электронасосов
Специализированные автомобильные порталы: Drive2, Drom, Auto.ru
Форумы автомобилистов: обсуждения особенностей монтажа
Видеоуроки по замене компонентов системы омывателя
Технические стандарты ISO 10454 (компоненты электрооборудования)
Производственные спецификации на электромоторы насосов
