Торпедо ВАЗ-2107 - описание и характеристики

Статья обновлена: 18.08.2025

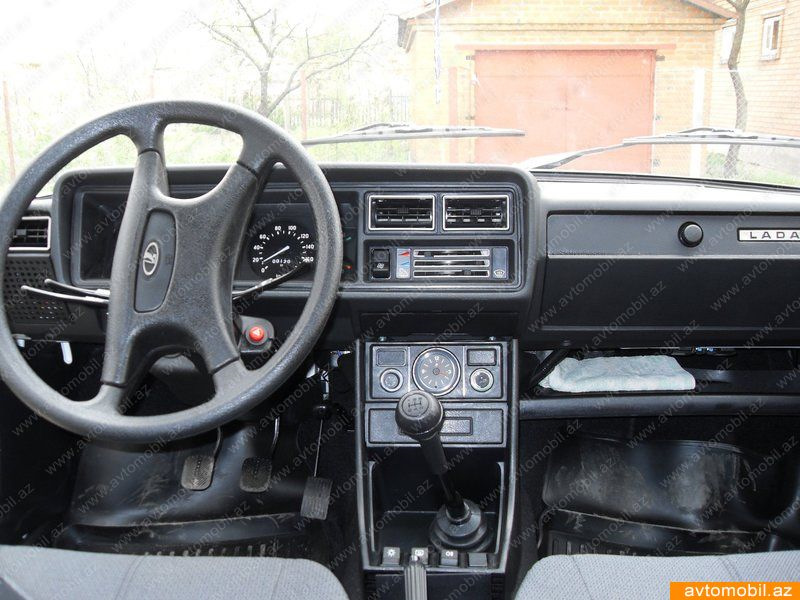

Торпедо ВАЗ-2107 – ключевой элемент интерьера классического автомобиля, объединяющий приборную панель, органы управления и системы информирования водителя.

Конструкция напрямую влияет на эргономику, комфорт эксплуатации и безопасность, сочетая функциональность с узнаваемым дизайном советской эпохи.

Геометрические размеры штатного торпедо

Штатная панель приборов ВАЗ-2107 представляет собой симметричную конструкцию шириной порядка 1400 мм, повторяющую контуры передней части салона. Наибольшая высота в центральной зоне (в районе комбинации приборов) достигает 200-220 мм, плавно снижаясь до 120-150 мм у краёв торпедо. Глубина выступа панели от плоскости лобового стекла варьируется от 180 мм в районе дефлекторов до 250 мм у основания рулевой колонки.

Конструктивно торпедо разделено на три выраженных секции: центральный блок с магнитолой и воздуховодами, приборный щиток над рулевой колонкой и пассажирский отсек с вещевым ящиком. Линейные параметры основных функциональных зон:

Приборный щиток	Ширина 520 мм × высота 160 мм × глубина 180 мм
Центральная консоль	Ширина 400 мм × высота 120 мм × глубина 150 мм
Вещевой ящик	Ширина 350 мм × высота 140 мм × глубина 220 мм
Дефлекторы обдува	Диаметр 80 мм (круглые), межосевое расстояние 260 мм

Материалы изготовления панели приборов (Торпедо) ВАЗ-2107

Основным материалом для каркаса и большинства элементов панели приборов (торпедо) ВАЗ-2107 служил ударопрочный пластик - чаще всего это был АБС-пластик (акрилонитрилбутадиенстирол). Этот термопластичный материал обладает хорошим балансом прочности, жесткости, ударной вязкости и технологичности при литье под давлением.

Лицевая поверхность торпедо, особенно в более поздних моделях и модификациях повышенной комплектации, часто покрывалась слоем мягкого, слегка эластичного материала на основе ПВХ (поливинилхлорида) или термопластичного эластомера. Это создавало более приятную тактильную поверхность, улучшало внешний вид и немного снижало уровень шума. Декоративные вставки, окантовки воздуховодов и некоторые мелкие детали могли изготавливаться из хромированного пластика или тонкого листового металла с гальваническим покрытием.

Ключевые особенности материалов

Использование АБС-пластика обеспечивало торпедо ВАЗ-2107 ряд важных характеристик:

• Легкость: Существенное снижение веса по сравнению с металлическими аналогами.
• Коррозионная стойкость: Пластик не подвержен ржавчине в условиях высокой влажности салона.
• Формоустойчивость: Сохранение геометрии при перепадах температуры в разумных пределах.
• Технологичность: Возможность создания сложных форм с интегрированными креплениями и воздуховодами.

Компонент торпедо	Основной материал	Особенности/Покрытие
Каркас, корпус панели	АБС-пластик	Твердый, жесткий, окрашенный в темные тона (чаще всего черный или темно-серый)
Лицевая панель (верх, накладка)	АБС-пластик	Мягкое покрытие ПВХ/эластомер (имитация кожи), окраска "под ткань", рельефная текстура
Декоративные накладки, рукоятки	Пластик (АБС, ПП), Металл	Гальваническое хромирование, окраска "металлик"

Важно: Качественный АБС-пластик обладает хорошей долговечностью, но со временем, особенно под воздействием ультрафиолета и экстремальных температур, может становиться более хрупким, выцветать и терять пластификаторы. Мягкое ПВХ-покрытие также подвержено старению, растрескиванию и истиранию.

Локализация кнопок управления светотехникой

На панели приборов ВАЗ-2107 основные элементы управления светом сгруппированы в левой части рулевой колонки. Здесь расположен комбинированный подрулевой переключатель, выполняющий несколько функций. Его конструкция предусматривает интуитивное управление без отрыва рук от руля.

Дополнительные кнопки освещения вынесены на центральную консоль торпедо. Клавиша включения габаритных огней и ближнего света продублирована на выдвижном блоке слева от руля, обеспечивая быстрый доступ к основным режимам.

Расположение элементов управления

• Подрулевой переключатель (левый):
  • Поворотники (поворот вверх/вниз)
  • Дальний свет (оттягивание рычага)
  • Кратковременный сигнал дальним светом (подтягивание к себе)
• Выдвижной блок слева от руля:
  • Вращающаяся рукоятка включения габаритов
  • Фиксированное положение ближнего света
  • Режим противотуманных фар (на модификациях с опцией)
• Центральная консоль:
  • Кнопка аварийной сигнализации (треугольник)
  • Регулятор интенсивности подсветки приборов

Элемент	Функции	Тип управления
Левый подрулевой рычаг	Указатели поворотов, переключение света	Многофункциональный поворотно-нажимной
Роторный переключатель	Габариты/ближний свет/ПТФ	Вращающаяся рукоятка
Кнопка на торпедо	Аварийная сигнализация	Клавишный выключатель

Переключатель наружного освещения имеет четкие фиксированные положения: первая ступень активирует габаритные огни, вторая – ближний свет фар. Система исключает случайное включение дальнего света при стандартных манипуляциях благодаря отдельному подрулевому механизму управления.

Расположение и функционал выключателя зажигания

Выключатель зажигания на ВАЗ-2107 установлен в левой части торпедо, непосредственно за рулевой колонкой. Он закреплён на кронштейне при помощи двух крепёжных винтов, обеспечивая лёгкий доступ водителя.

Ключ в замке зажигания имеет четыре фиксированных рабочих положения, каждое из которых активирует определённые цепи электрооборудования. Поворот между позициями сопровождается чётким щелчком.

Положения ключа и их назначение

1. «0» (Выключено): Полное отключение электрооборудования. Ключ свободно извлекается.
2. «I» (Зажигание): Включение системы зажигания, приборной панели, стеклоочистителей и указателей поворотов.
3. «II» (Пуск): Кратковременное положение для запуска стартера. При отпускании ключ автоматически возвращается в позицию «I».
4. «III» (Парковка): Отключение двигателя при работающей габаритной подсветке и звуковом сигнале. Ключ блокируется в замке.

Для предотвращения угона предусмотрена механическая блокировка рулевого вала. Активируется при переводе ключа в «0» с одновременным поворотом руля до щелчка.

Положение	Активированные системы	Особенности
0 (Выкл.)	Нет	Извлечение ключа
I (Зажигание)	Зажигание, приборы, свет	Рабочий режим
II (Пуск)	Стартер	Автовозврат
III (Парковка)	Габариты, сигнал	Блокировка руля

Конструкция щитка приборов и его компоновка

Щиток приборов ВАЗ-2107 представляет собой литую пластиковую панель прямоугольной формы, интегрированную в верхнюю часть торпедо. Основу конструкции составляют два симметричных кожуха для комбинации приборов, объединённые горизонтальной перемычкой с гнёздами для контрольных ламп. Панель крепится к металлическому каркасу торпедо при помощи винтов, а её тыльная сторона оснащена посадочными местами для электропроводки и подсветки. Поверхность выполнена в матовом чёрном цвете с рельефными рамками вокруг приборных окон.

Компоновка отличается строгой симметрией: в левом кожухе размещён спидометр с одометром, в правом – тахометр. Центральная перемычка разделена на шесть прямоугольных ячеек для сигнальных ламп, сгруппированных в два горизонтальных ряда. Ниже основных приборов расположены круглые малогабаритные указатели уровня топлива (слева) и температуры охлаждающей жидкости (справа). Все шкалы приборов имеют белую разметку на чёрном фоне с хромированными окантовками, стрелки – оранжевые.

Расположение элементов

Элемент	Позиция
Спидометр	Левый верхний угол
Тахометр	Правый верхний угол
Контрольные лампы	Центральная панель (6 секций)
Указатель уровня топлива	Левый нижний сектор
Указатель температуры ОЖ	Правый нижний сектор

Размещение спидометра и одометра на панели

Спидометр и одометр расположены в центральной части приборного щитка ВАЗ-2107, непосредственно за рулевым колесом. Оба прибора заключены в единую прямоугольную приборную панель с закругленными углами, что обеспечивает оптимальный обзор для водителя.

Шкала спидометра доминирует в компоновке: крупная дугообразная шкала с цифрами от 0 до 180 км/ч занимает верхние 2/3 пространства. Под ней строго по центру размещен механический одометр с шестиразрядным цифровым индикатором пробега (5 цифр – основной пробег, 6-я – десятые доли километра).

Конструктивные особенности

• Спидометр: стрелочный тип с подсветкой оранжевого свечения, метки делений нанесены белым цветом
• Одометр: барабанный механизм с белыми цифрами на черном фоне, счётчик суточного пробега отсутствует
• Корпус: пластиковый кожух чёрного цвета с антибликовым покрытием

Элемент	Диаметр	Цвет шкалы
Шкала спидометра	120 мм	Чёрный с белой разметкой
Окно одометра	35×15 мм	Тёмно-серый фон

Калибровочные данные и серийный номер устройства выштампованы на металлической пластине в нижней части корпуса. Переключение показаний одометра осуществляется тросиковым приводом от КПП, что иногда вызывает характерный механический щелчок при смене цифр.

Контрольные лампы приборной доски: типовая схема

На приборной панели ВАЗ-2107 расположен ряд контрольных ламп, визуально информирующих водителя о работе ключевых систем автомобиля. Они интегрированы в комбинацию приборов и активируются при включении зажигания или возникновении специфических условий для предупреждения о неисправностях или статусе агрегатов.

Цветовая индикация строго регламентирована: красный сигнализирует о критических неисправностях или аварийных режимах, требующих немедленной остановки, желтый/оранжевый предупреждает о необходимости внимания, а зеленый/синий указывает на активацию штатных функций. Регулярный контроль этих индикаторов обязателен для безопасной эксплуатации.

Перечень основных контрольных ламп

• Зарядка АКБ (красный) – отсутствие зарядки аккумулятора от генератора.
• Давление масла (красный) – падение давления в системе смазки двигателя ниже допустимого.
• Ручной тормоз (красный) – активирован стояночный тормоз или низкий уровень тормозной жидкости.
• Указатели поворота (зеленый) – мигание синхронизировано с работой поворотников или аварийной сигнализации.
• Дальний свет (синий) – включение головного света в режиме дальнего пучка.
• Габаритные огни (зеленый) – активация наружного освещения (габариты, подсветка номеров).

Лампа	Цвет	Условие включения	Требуемое действие
Зарядка АКБ	Красный	Неисправность генератора, обрыв ремня	Остановка двигателя, проверка ремня и электрооборудования
Давление масла	Красный	Низкое давление масла (менее 0.4-0.8 кгс/см²)	Немедленная остановка двигателя, проверка уровня и состояния масла
Ручной тормоз	Красный	Поднят рычаг тормоза или низкий уровень жидкости в бачке	Опустить рычаг тормоза; проверить уровень тормозной жидкости при погасшем индикаторе
Дальний свет	Синий	Включение дальнего света фар	Контроль режима освещения, переключение на ближний свет при встречном движении

Органы управления вентиляцией и отоплением

Система климат-контроля ВАЗ-2107 сосредоточена на центральной консоли и включает механические регуляторы для управления температурой, направлением воздушного потока и интенсивностью обдува. Все элементы выполнены в виде поворотных переключателей и рычагов, отличающихся простотой конструкции и надежностью.

Основные компоненты представлены тремя регулировочными рукоятками: переключатель скоростей вентилятора, регулятор температурного режима и селектор распределения воздушных потоков. Дополнительные функции включают механическое открытие воздухозаборников и управление системой обдува стекол.

Конструкция и функционал

Управление осуществляется через следующие элементы:

• Рычаг выбора зоны подачи воздуха (крайний правый):
  • Положение «↖» – обдув лобового стекла
  • Положение «↑» – подача на лицо водителя
  • Положение «→» – обдув ног
  • Положение «↗» – комбинированный режим (ноги/лобовое стекло)
• Температурный регулятор (центральный):
  • Синий сектор (MAX COLD) – холодный воздух
  • Красный сектор (MAX HOT) – горячий воздух от печки
• Переключатель скорости вентилятора (крайний левый):
  • 0 – выключен
  • 1–3 – ступенчатое увеличение оборотов

Дополнительные элементы управления:

Элемент	Расположение	Функция
Рычаг рециркуляции	Под панелью приборов	Блокировка притока внешнего воздуха
Дефлекторы	На торпедо у стекол	Ручная регулировка сопел обдува

Важно: Для эффективного прогрева салона рекомендуется сначала включить вентилятор на минимальную скорость, а через 2–3 минуты увеличить обороты. При запотевании стекол используйте комбинацию режима «↖» и максимальных оборотов вентилятора.

Тюнинг торпедо: варианты видоизменений

Тюнинг торпедо ВАЗ-2107 позволяет радикально изменить интерьер, скрыв возрастные дефекты панели и адаптировав её под современные требования. Основные подходы включают замену оригинальных элементов, накладное оформление и полную перекомпоновку приборной зоны с использованием новых материалов и технологий.

При выборе вариантов учитывают сложность монтажа, совместимость с органами управления и стоимость работ. Качественная реализация требует точной подгонки деталей для сохранения функциональности систем освещения, вентиляции и контроля автомобиля.

Популярные методы модернизации

• Оклейка плёнкой: бюджетное решение с выбором текстур (карбон, металлик, матовые покрытия)
• Перетяжка кожей/алькантарой: премиальный вид с возможностью прострочки контрастными нитями
• Установка накладных панелей: пластиковые или деревянные накладки на центральную консоль и дефлекторы
• Замена приборной панели: монтаж торпедо от иномарок или тюнинговых комплектов с интегрированной мультимедиа

Материал	Срок службы	Сложность монтажа
Виниловая плёнка	2-3 года	Низкая
Натуральная кожа	7+ лет	Высокая
Углеволокно	10+ лет	Средняя

Технический апгрейд часто включает перенос приборов в кастомные комбинации с цифровыми спидометрами, установку подогрева руля и организацию скрытой подсветки контурными светодиодами. Для кардинальных изменений монтируют центральные тоннели с интегрированными подстаканниками и магнитолами, требующие переделки системы вентиляции.

Процесс демонтажа панели приборов

Отключите минусовую клемму аккумулятора для предотвращения короткого замыкания. Снимите рулевое колесо, предварительно открутив гайку крепления и аккуратно стянув его съёмником. Демонтируйте пластиковые кожухи рулевой колонки, отщёлкнув крепления и выкрутив винты при их наличии.

Отсоедините разъёмы всех элементов на панели: спидометра, тахометра, контрольных ламп, переключателей освещения и стеклоочистителей. Снимите комбинацию приборов, открутив крепёжные гайки с тыльной стороны и осторожно выдвинув её наружу. Ослабьте фиксаторы тросиков спидометра и ручного управления воздушными заслонками.

Ключевые этапы работ

1. Демонтаж элементов управления:
   • Выкрутите винты крепления кнопки аварийной сигнализации
   • Снимите ручки регулировки вентиляции и подсветки
   • Отсоедините тяги управления воздушными заслонками
2. Откручивание крепежа панели:
   • Удалите саморезы по периметру торпедо (в районе лобового стекла и центральной консоли)
   • Выкрутите болты крепления к каркасу автомобиля в зоне бардачка
   • Извлеките фиксирующие клипсы в месте стыка с тоннелем пола
3. Извлечение конструкции:
   • Потяните панель на себя, контролируя оставшиеся соединения
   • Отсоедините трубки отопителя и финальные провода освещения
   • Выведите тросики спидометра через технологические отверстия

Внимание: При отключении разъёмов фиксируйте их положение маркировкой. Избегайте перегибов тросиков и трубок во избежание повреждений. Для сложных узлов крепления рекомендуется предварительная фотофиксация.

Снятие комбинации приборов ВАЗ-2107

Отключите минусовую клемму аккумуляторной батареи для предотвращения короткого замыкания. Подготовьте фигурную отвёртку и фонарик для удобства работы в ограниченном пространстве рулевой колонки.

Снимите пластиковый кожух рулевой колонки, открутив саморезы крепления в нижней части. Аккуратно отсоедините трос привода спидометра от коробки передач через моторный отсек, предварительно отжав фиксатор.

Порядок демонтажа приборной панели

1. Выкрутите четыре крепёжных винта, расположенных по углам комбинации приборов.
2. Потяните панель на себя, обеспечив доступ к разъёмам проводки с тыльной стороны.
3. Отсоедините три колодки проводов:
   • Белый разъём для тахометра и датчиков
   • Синий разъём системы освещения
   • Чёрный разъём контрольных ламп
4. Извлеките трос спидометра из технологического отверстия в щитке приборов.

Компонент	Особенности демонтажа
Трос спидометра	Не допускайте резких перегибов при извлечении
Разъёмы проводки	Фиксирующие защёлки отжимаются вверх
Крепёжные винты	Храните отдельно из-за малого размера

После отсоединения всех элементов аккуратно извлеките комбинацию приборов через проём в щитке. Избегайте приложения чрезмерных усилий к стрелочным указателям – это может повредить механизмы.

Перед установкой новой панели убедитесь в чистоте посадочного места и исправности разъёмов. Монтаж выполняется в обратной последовательности с обязательной проверкой работы всех приборов после подключения АКБ.

Технология замены рулевых колонковых переключателей

Демонтаж начинается с обязательного снятия клеммы с аккумулятора для исключения коротких замыканий. Отсоедините пластиковый кожух рулевой колонки, открутив крепежные винты отверткой. Снимите замок зажигания, предварительно вынув ключ и переведя его в положение "0".

Ослабьте хомут крепления рулевого вала и снимите рулевое колесо, открутив центральную гайку. Отсоедините разъемы от переключателей, запомнив их расположение. Проверьте состояние проводов на предмет повреждений изоляции или обрывов.

Этапы установки новых переключателей

Установите новые переключатели в обратном порядке, соблюдая ключи на разъемах. Убедитесь в плотной посадке деталей и отсутствии перегибов жгута проводов. При затяжке крепежных гаек используйте динамометрический ключ с усилием не более 35 Н·м.

1. Наденьте рулевое колесо на шлицы
2. Затяните центральную гайку с моментом 30-35 Н·м
3. Верните на место кожух колонки
4. Подключите аккумулятор

Проверьте работоспособность всех функций: указатели поворотов, свет фар, дворчики, звуковой сигнал. При некорректной работе – перепроверьте соединения разъемов и целостность предохранителей. Избегайте попадания смазки на контакты при обслуживании колонки.

Подсветка панели: схемотехника и лампы

Освещение приборной панели ВАЗ-2107 функционирует по простой схеме с параллельным подключением ламп. Напряжение +12В подаётся через предохранитель №1 (10А) от замка зажигания. Управление осуществляется ручкой подрулевого переключателя света, регулирующей яркость посредством реостата. "Масса" замыкается через кузов автомобиля.

Основные элементы цепи подсветки включают приборную панель, прикуриватель, пепельницу, переключатели отопителя и подрулевую колодку. Лампы устанавливаются в патроны типа W2,1×9,5d с цоколем, соответствующим советскому стандарту АМН 12-1-2. Распространённые проблемы связаны с окислением контактов реостата или патронов.

Ключевые компоненты системы

• Тип ламп: бесцокольные капсульные АМН 12-1-2 (1.2Вт, 12В)
• Количество: 5 шт. на спидометр/тахо, 1 шт. на прикуриватель
• Регулятор яркости: проволочный реостат РС331 (сопротивление 8-12 Ом)
• Защита: предохранитель F1 (10А) в монтажном блоке

Цвет проводов	Назначение
Красный (Р)	Питание +12В от замка зажигания
Чёрный (Ч)	Корпусная "масса"
Серый (С)	Выход с реостата на лампы

При замене ламп рекомендуется использовать оригинальные АМН или современные аналоги SVC/SVO с оранжевым свечением. Установка светодиодов требует доработки схемы – добавления балластных резисторов 470 Ом из-за низкого рабочего напряжения LED-элементов.

Типовые неисправности люфта панели

Люфт панели торпедо ВАЗ-2107 проявляется как характерное дребезжание, скрипы и подвижность элементов при движении по неровностям. Основная причина – нарушение целостности крепежной системы и естественный износ деталей после длительной эксплуатации.

Вибрации двигателя, перепады температур и механические нагрузки постепенно разрушают фиксирующие компоненты. Особенно подвержены проблемам крепления в районе приборного щитка, воздуховодов и центральной консоли, где пластиковые элементы испытывают максимальное напряжение.

Распространенные виды неисправностей

• Разрушение пластиковых клипс (наиболее частая проблема): Хрупкий пластик крепежей ломается в местах соединения с кузовом, особенно при демонтаже панели.
• Ослабление металлических кронштейнов: Гайки крепления откручиваются от вибрации, резьбовые соединения корродируют, площадки креплений деформируются.
• Трещины в корпусе панели: Возникают возле монтажных отверстий из-за перетяжки крепежей или ударных нагрузок, нарушая геометрию узла.
• Износ резиновых демпферов: Прокладки между панелью и кузовом теряют эластичность, рассыпаются или выпадают из посадочных гнезд.
• Деформация направляющих воздуховодов: Пластиковые каналы печки/вентиляции проседают или смещаются, создавая точки напряжения.

Неисправность	Признаки	Способы устранения
Сломанные клипсы	Характерный щелчок при нажатии на панель, продольный люфт	Замена клипс, установка дублирующих саморезов
Открученные гайки кронштейнов	Гулкий стук из-под приборной панели, вибрация на руле	Затяжка крепежей, применение фиксатора резьбы
Трещины в корпусе	Локальный люфт фрагментов, видимое повреждение пластика	Склейка термоклеем, армирование металлическими пластинами

Ремонт крепежных элементов торпедо

Повреждение или износ крепежных элементов (штатных клипс, саморезов, металлических скоб) вызывает стуки, вибрации и провисание панели. Основные причины – усталость пластика, механическое воздействие при демонтаже или эксплуатации, коррозия металлических деталей. Необходим визуальный осмотр точек крепления для точного определения проблемы.

Для работы потребуются: набор отверток (крестообразная, плоская), пассатижи, новые крепежные элементы (оригинальные клипсы типа "елочка", саморезы подходящего размера), шило или тонкое сверло для очистки монтажных отверстий, возможно эпоксидный пластик или "холодная сварка" для восстановления сломанных посадочных мест. Соблюдайте осторожность при демонтаже облицовочных элементов, чтобы не повредить хрупкий пластик.

Основные этапы ремонта

1. Демонтаж торпедо или декоративных накладок: Отсоедините мешающие элементы (прикуриватель, кнопки, магнитолу). Аккуратно подденьте и снимите декоративные заглушки над крепежом. Выкрутите все видимые саморезы.
2. Извлечение поврежденного крепежа: Снимите отломившиеся клипсы пассатижами. Если клипса осталась в кузовном отверстии – захватите ее острыми кусачками или высверлите аккуратно сверлом 5-6 мм.
3. Подготовка посадочных мест: Очистите отверстия в металле кузова от грязи и ржавчины. Удалите обломки пластика из гнезд на тыльной стороне торпедо. При сильном разрушении гнезда:
   • Обезжирьте область.
   • Заполните скол эпоксидным пластиком.
   • Вставьте новую клипсу или болт до застывания состава.
4. Установка нового крепежа: Вставьте новые клипсы в торпедо до характерного щелчка. Для усиления ответственных точек используйте саморезы с широкими шайбами вместо клипс (предварительно просверлив аккуратное отверстие в металле кузова).
5. Сборка: Приложите торпедо, совместив все крепежные точки. Равномерно затяните саморезы без чрезмерного усилия. Установите снятые декоративные элементы на место.

Ключевые рекомендации:

• Используйте только оригинальные клипсы или проверенные аналоги – дешевые копии часто ломаются при установке.
• При замене саморезами выбирайте длину строго по толщине панели и металлического основания – слишком длинный повредит проводку.
• Проверяйте надежность крепления после сборки, нажимая на панель в разных местах – не должно быть люфтов и скрипов.

Устранение скрипов пластиковых элементов торпедо ВАЗ-2107

Скрипы пластиковых элементов торпедо и салона ВАЗ-2107 возникают из-за трения деталей друг о друга или о кузов в точках контакта. Основные причины – естественное старение пластика, ослабление креплений, температурные деформации и вибрации при движении автомобиля.

Для устранения этих раздражающих звуков необходимо локализовать источник скрипа, определить трущиеся поверхности и применить один или несколько методов их изоляции или фиксации. Работа требует аккуратности и последовательности.

Методы устранения скрипов

Наиболее эффективные способы борьбы со скрипами пластика:

• Обработка силиконовой смазкой: Нанесение силиконового спрея или геля на стыки и потенциальные точки трения (стыки панелей, места прилегания к стеклу, уплотнителям). Смазка временно уменьшает трение, но требует регулярного обновления.
• Прокладка демпферов: Вставка тонких упругих материалов между скрипящими деталями. Используют:
  • Войлок: Вырезают полоски и наклеивают на тыльную сторону панелей в местах контакта с кузовом или другими деталями.
  • Пористая резина: Самоклеящаяся лента (типа "Виллес") отлично подходит для прокладки под крепежные скобы, в зазоры между панелями.
  • Фетр: Применяется аналогично войлоку, хорошо гасит вибрации.
  • Автомобильный скотч (малярный/бумажный): Обмотка крепежных скоб, пистонов или штырей несколькими слоями для создания плотной посадки и устранения люфта.
• Усиление креплений:
  • Подтяжка: Проверка и затяжка всех видимых саморезов, болтов и гаек крепления элементов торпедо и обшивок.
  • Замена крепежа: Установка новых пластиковых пистонов (обычно бежевого или черного цвета) вместо старых, растянутых и потерявших упругость. Использование металлических клипс с резиновыми прокладками там, где это возможно.
  • Установка дополнительных креплений: В особо проблемных местах иногда целесообразно аккуратно добавить новый саморез с широкой шайбой, предварительно проложив демпфер.
• Демонтаж и сборка с прокладкой: Самый трудоемкий, но и самый надежный метод. Последовательная разборка проблемного узла (например, кожуха рулевой колонки, дефлекторов, центральной консоли), тщательная очистка стыковочных поверхностей и прокладка демпфирующего материала (войлок, фетр, пористая резина) по всему периметру контакта перед обратной сборкой.

Важно: Перед началом работ максимально точно определите источник скрипа. Помощник, нажимающий на панели во время движения или на стоянке, значительно ускорит поиск.

Метод	Сложность	Эффективность	Долговечность	Основные материалы
Силиконовая смазка	Низкая	Средняя/Временная	Низкая (требует обновления)	Силиконовый спрей/гель
Прокладка демпферов	Средняя	Высокая	Высокая	Войлок, фетр, пористая резина, скотч
Усиление креплений	Средняя	Высокая	Высокая	Новые пистоны, клипсы, саморезы
Демонтаж/сборка с прокладкой	Высокая	Очень высокая	Очень высокая	Войлок, фетр, пористая резина

Снятие и обработка дефлекторов вентиляции

Дефлекторы вентиляции торпедо ВАЗ-2107 подвержены механическим повреждениям, выцветанию и загрязнению из-за постоянного контакта с воздушными потоками и УФ-излучением. Их демонтаж необходим при реставрации панели, замене элементов или для восстановления функциональности поворотных механизмов. Работы требуют аккуратности из-за хрупкости пластиковых креплений.

Перед началом процедуры подготовьте набор тонких плоских отвёрток, пластиковый монтажный инструмент для поддевания, чистящие средства и материалы для обработки поверхностей. Убедитесь, что двигатель заглушен, а вентиляционная система отключена во избежание случайного попадания мелких деталей в воздуховоды.

Процедура демонтажа и реставрации

Последовательность снятия:

1. Сдвиньте дефлектор в крайнее положение (полностью открытое/закрытое)
2. Подденьте нижний край элемента пластиковой лопаткой
3. Отожмите фиксаторы-защёлки по периметру (2-4 точки крепления)
4. Извлеките дефлектор вместе с направляющей рамкой
5. Отсоедините регулировочную тягу от поворотного механизма

Обработка поверхности:

Этап	Действия	Материалы
Очистка	Промывка в мыльном растворе, удаление пыли в рёбрах жёсткой кистью	Щёточка, Fairy, вода 40°C
Обезжиривание	Протирка изопропиловым спиртом с особой тщательностью в местах креплений	Салфетка без ворса, спирт 99%
Восстановление	Полировка микроцарапин пастой, замена треснувших фиксаторов	Pasta GH-301, эпоксидный клей

Особенности покраски:

• Грунтовка: нанесение адгезионного праймера для пластика в 2 тонких слоя
• Колеровка: использование аэрозольной краски с пометкой "для гибких поверхностей"
• Финиш: матовый лак для предотвращения бликов на лобовом стекле

Перед установкой смажьте поворотные оси силиконовой смазкой. Монтаж производите в обратной последовательности, контролируя плотность прилегания рамки к торпедо. Проверьте плавность хода регулировок до фиксации защёлок.

Доступ к блокам предохранителей за панелью

Основной блок предохранителей ВАЗ-2107 расположен за панелью приборов со стороны водителя. Для получения доступа необходимо снять защитную пластиковую крышку, закрепленную двумя саморезами по нижнему краю торпедо.

Открутите крестовой отверткой оба самореза, после чего аккуратно потяните крышку на себя и вниз. Блок предохранителей откроется полностью, предоставляя доступ ко всем плавким вставкам и реле. При замене элементов всегда проверяйте номинал согласно схеме на обратной стороне крышки.

Расположение элементов в блоке

Позиция	Номинал (А)	Защищаемая цепь
F1	8	Указатели поворота, аварийная сигнализация
F2	8	Дворники, омыватель лобового стекла
F3	8	Звуковой сигнал
F4	8	Прикуриватель, часы
F5	16	Вентилятор отопителя
F6	8	Стоп-сигналы
F7	8	Габаритные огни (левый борт)
F8	8	Габаритные огни (правый борт)
F9	8	Дальний свет (правый)
F10	8	Дальний свет (левый)
F11	8	Ближний свет (правый)
F12	8	Ближний свет (левый)

Важные нюансы: Дополнительный монтажный блок с реле расположен за центральной консолью. Для его обслуживания требуется частичный демонтаж пластиковых накладок торпедо. Все работы выполняйте при отключенной аккумуляторной батарее.

Особенности установки магнитолы в штатное гнездо

Штатное гнездо для магнитолы в "Торпедо" ВАЗ-2107 изначально рассчитано на устаревшие модели аудиотехники формата 1DIN. Современные 1DIN-магнитолы физически помещаются в нишу, но требуют дополнительной переходной рамки (салазок) для плотной фиксации и эстетичного вида. Без рамки устройство будет "гулять" в проёме из-за меньших габаритов по сравнению со старыми радиоприёмниками.

Конструкция торпедо не предусматривает быстросъёмного крепления: после установки магнитолы в рамку, корпус проталкивается в нишу до характерного щелчка фиксаторов. Для демонтажа необходимо использовать два специальных ключа (обычно идут в комплекте), которые вставляются в технологические пазы по бокам магнитолы для отведения стопоров.

Типовые проблемы и решения

• Проводка: Штатные провода могут не соответствовать цветовой маркировке разъёма новой магнитолы. Требуется прозвонка мультиметром или использование переходника ISO.
• Заземление: Плохой контакт массы вызывает помехи. Необходимо зачистить точку крепления чёрного провода к кузову.
• Антенна: Штекер штатной антенны (тонкий штырь) часто несовместим. Требуется переходник "папа-мама" или замена антенного кабеля.

Этап	Инструмент	Примечание
Демонтаж старой магнитолы	2 ключа-стопора	При отсутствии ключей подходят обточенные пилки по металлу
Подключение питания	Мультиметр, изолента	Жёлтый провод (+12В постоянный) подключать через предохранитель
Установка рамки	Без инструмента	Пластиковые усики рамки должны полностью расправиться в нише

Проблемы усадки пластика и способы устранения

Усадка пластика торпедо ВАЗ-2107 возникает из-за термоокислительной деструкции материала под воздействием перепадов температур, прямого солнечного излучения и естественного старения. Проявляется в виде деформации геометрии панели, образования трещин в зонах креплений (особенно возле дефлекторов и приборной панели), а также расшатывания фиксаторов и появления зазоров между компонентами. Эти изменения приводят к скрипам, дребезжанию и ухудшению эстетики салона.

Для минимизации последствий усадки применяют комплексный подход, сочетающий ремонт повреждённых участков и усиление структуры пластика. Ключевые задачи включают восстановление целостности треснувших зон, стабилизацию геометрии панели и предотвращение дальнейшей деформации. Важно учитывать тип исходного пластика (чаще АБС-пластик) при подборе методов ремонта и материалов.

Методы устранения и профилактики

Основные технологии ремонта:

• Термосварка трещин: Нагрев краёв повреждения паяльником или феном с последующим внесением припоя (аналогичного по составу). Обязательно армирование стеклосеткой или металлическими скобами с изнанки.
• Химическая склейка: Использование специализированных клеёв для пластика (например, на основе цианакрилата с активатором) с последующей шлифовкой и нанесением эпоксидной шпатлёвки.
• Усиление каркаса: Установка алюминиевых или стальных пластин-накладок в зонах креплений торпедо к кузову для перераспределения нагрузки.

Профилактические меры:

1. Обработка внутренней поверхности торпедо термостойким грунтом-стабилизатором (например, со стекловолокном).
2. Нанесение светоотражающих покрытий или установка солнцезащитных экранов для снижения нагрева.
3. Регулярное применение пластиковых кондиционеров на основе силикона для замедления старения.

Материал для ремонта	Назначение	Эффективность
Эпоксидный клей с наполнителем	Заделка мелких трещин	Средняя
Двухкомпонентный полимерный состав	Реконструкция утраченных фрагментов	Высокая
Термостойкая шпатлёвка	Финишное выравнивание поверхности	Высокая

При критической деформации рекомендована полная замена торпедо с выбором изделий из модифицированного термостабильного пластика. Для новых панелей обязательна предварительная обработка антистатиком и УФ-защитными составами.

Подготовка поверхностей торпедо ВАЗ-2107 к покраске

Качественная покраска торпедо автомобиля ВАЗ-2107 на 90% зависит от тщательности подготовки поверхностей. Пропуск или небрежность на этом этапе неизбежно приведут к дефектам финишного покрытия: отслоению краски, шагрени, проявлению царапин и неровностей под слоем ЛКП.

Процесс подготовки включает несколько обязательных этапов, следующих в строгой последовательности. Каждый шаг направлен на создание идеально чистой, ровной и химически нейтральной основы с оптимальной адгезией для наносимых материалов.

Основные этапы подготовки

Подготовка торпедо к покраске включает следующие ключевые операции:

1. Демонтаж торпедо (рекомендуется, но возможна подготовка на месте):
   • Аккуратно снимите приборную панель с автомобиля, отсоединив все разъемы, тросы управления и крепежные элементы.
   • Снимите руль, приборный щиток, дефлекторы вентиляции, магнитолу, прикуриватель и другие мешающие элементы.
2. Удаление старого покрытия и грязи:
   • Тщательно вымойте всю поверхность торпедо теплой водой с автошампунем или мягким моющим средством для удаления пыли, грязи, жировых и никотиновых наслоений.
   • Полностью удалите старое лакокрасочное покрытие (если оно есть) и рыхлую шпатлевку. Используйте наждачную бумагу зернистостью P180-P240, шлифовальную машинку или химические смывки для пластика (с осторожностью, тестируя на незаметном участке).
3. Обезжиривание:
   • После мытья и высушивания обязательно обезжирьте всю поверхность торпедо специальным антисиликоновым обезжиривателем (антистатиком) для пластика. Протрите чистой, безворсовой салфеткой, смоченной обезжиривателем, меняя салфетки по мере загрязнения. Это удалит невидимые глазу силиконы, масла, остатки моющего средства.
4. Ремонт дефектов и шпатлевание:
   • Заделайте трещины, сколы и глубокие царапины, используя специальную двухкомпонентную шпатлевку по пластику (например, на эпоксидной основе). Тщательно следуйте инструкции производителя по смешиванию компонентов.
   • Нанесите шпатлевку тонкими слоями, дожидаясь полного высыхания каждого слоя перед нанесением следующего.
5. Шлифовка:
   • Тщательно отшлифуйте зашпатлеванные участки и всю поверхность торпедо, подготавливая ее под грунт. Начните с более грубого абразива (P240-P320) для выравнивания шпатлевки, затем перейдите на P400-P500 для создания равномерной матовой поверхности по всей площади.
   • После шлифовки обязательно повторно обезжирьте всю поверхность.

Рекомендуемые абразивы для шлифовки

Этап шлифовки	Зернистость наждачной бумаги (P)	Цель
Первичная (грубая)	180-240	Удаление старой краски, грубое выравнивание шпатлевки
Основная	320-400	Сглаживание царапин от грубой шлифовки, выравнивание поверхности
Финишная (перед грунтом)	500	Создание равномерной мелкошероховатой поверхности для лучшей адгезии грунта

Контроль качества подготовки: Перед нанесением грунтовки убедитесь, что поверхность абсолютно чистая, сухая, матовая (без глянцевых участков), без пыли, жира, следов пальцев, незашпатлеванных царапин и сколов. Любой оставшийся дефект проявится после покраски.

Пористость заводского пластика и шпаклевка

Заводское торпедо ВАЗ-2107 изготавливается из литьевого пластика, обладающего характерной пористой структурой. Эта пористость проявляется в виде микроскопических кратеров и неровностей после снятия заводского слоя краски или обезжиривания поверхности.

Без устранения дефектов поверхность не пригодна для окрашивания – поры неизбежно проявятся под новым ЛКП, образуя "апельсиновую корку". Шпаклевка становится обязательным этапом подготовки для достижения глянцевой поверхности.

Технология обработки

Для качественного выравнивания применяются:

• Специализированные автошпаклевки для пластика (например, Novol Plast 770, Reoflex Plastic)
• Адгезионные грунты с высоким содержанием ПВХ
• Абразивы P400-P600 для межслойной зачистки

Критические этапы работ:

1. Грунтование праймером для пластика
2. Нанесение шпаклевки тонкими слоями (макс. 0.5 мм)
3. Шлифовка каждого слоя до полного устранения пор
4. Финишное грунтование перед покраской

Тип дефекта	Способ устранения
Мелкие поры (до 0.3 мм)	Жидкие шпаклевки-наполнители
Глубокие кратеры	Пластичные пастообразные составы
Локальные неровности	Локальное шпаклевание с последующей шлифовкой

Важно: использование обычных металлических шпаклевок недопустимо – они не эластичны и растрескаются от вибраций. Обязательна обработка антистатиком для предотвращения пылеобразования при шлифовке.

Форм-факторы кнопок управления и их замена

На приборной панели ВАЗ-2107 применяются кнопки двух основных типов: прямоугольные для управления обогревом заднего стекла, омывателем фар и противотуманными фонарями (размером ≈20×20 мм), а также круглая красная кнопка аварийной сигнализации (диаметром ≈22 мм). Все элементы имеют стандартизированные посадочные места в блоке управления, расположенном слева от рулевой колонки под переключателями света.

Замена кнопок обусловлена физическим износом, выгоранием символов, залипанием контактов или механическими повреждениями корпуса. Работы не требуют демонтажа торпедо – доступ осуществляется через лицевую панель блока управления. Используются оригинальные кнопки 2107-3722110 (прямоугольные) и 2107-3722010 (круглая "аварийка") или совместимые аналоги.

Процесс замены кнопок

1. Отключите минусовую клемму аккумулятора
2. Тонкой плоской отверткой подденьте корпус заменяемой кнопки сбоку
3. Извлеките кнопку вместе с контактной группой из посадочного гнезда
4. Отсоедините колодку проводов, нажав на фиксатор разъема
5. Установите новую кнопку в обратной последовательности
6. Проверьте фиксацию в гнезде и работоспособность после подключения АКБ

Критические нюансы:

• При замене круглой кнопки аварийки демонтируется декоративное хромированное кольцо (снимается против часовой стрелки)
• Цветовая маркировка проводов:

  Функция	Цвет провода
  Обогрев стекла	Синий с красной полосой
  Аварийная сигнализация	Оранжевый
  Масса	Черный

• При установке неоригинальных кнопок проверьте глубину посадки – выступание корпуса нарушает эргономику

Замена подрулевых переключателей стеклоочистителя

Неисправность подрулевых переключателей стеклоочистителя на ВАЗ-2107 проявляется отказом работы дворников, некорректным переключением режимов или самопроизвольным включением. Для замены потребуется новый переключатель в сборе (каталожный номер 2108-3709400), крестовая отвертка и плоская отвертка для демонтажа пластиковых накладок.

Перед началом работ обязательно снимите клемму «–» с аккумулятора для предотвращения короткого замыкания. Убедитесь, что рулевое колесо установлено в положение «прямо», а ключ зажигания извлечен из замка.

Порядок замены

1. Демонтаж пластиковых кожухов:
   • Открутите 4 винта крестовой отверткой под рулевой колонкой.
   • Аккуратно снимите нижнюю и верхнюю части кожуха, разъединив фиксаторы.
2. Отсоединение переключателя:
   • Нажмите фиксатор разъема проводки и отсоедините колодку от переключателя.
   • Открутите 2 крепежных винта, удерживающих корпус переключателя на кронштейне.
3. Установка нового переключателя:
   • Приложите новый переключатель к кронштейну, совместив монтажные отверстия.
   • Зафиксируйте винтами, подключите колодку проводов до щелчка фиксатора.
4. Сборка:
   • Установите кожухи рулевой колонки, затяните винты крепления.
   • Подключите аккумулятор, проверьте работу всех режимов дворников и омывателя.

Важно: При установке избегайте перегибов проводов и механических нагрузок на разъем. Если после замены функции не активируются, проверьте предохранитель F7 (15А) в монтажном блоке и исправность электродвигателя дворников.

Конструкция замка зажигания: особенности крепления

Замок зажигания на ВАЗ-2107 крепится к рулевой колонке через специальную цилиндрическую втулку, выполняющую роль фиксирующей гильзы. Данный узел обеспечивает жесткую посадку механизма, исключая его проворачивание или люфт во время эксплуатации.

Фиксация осуществляется при помощи двух элементов: стопорного винта, скрытого под декоративным кожухом колонки, и технологического выступа на корпусе замка. Винт вкручивается в отверстие на втулке через паз в рулевой трубе, создавая неразъемное соединение. Для доступа к нему необходимо демонтировать пластиковую облицовку.

Ключевые особенности монтажа

• Ориентация пазов: При установке корпус замка позиционируется так, чтобы его фиксирующий выступ совместился с пазом на рулевой колонке.
• Скрытый винт: Стопорный винт расположен в нижней части колонки и закручивается строго после совмещения корпуса замка с втулкой.
• Защита от некорректного монтажа: Конструкция исключает установку замка в неправильном положении – электроразъем и механическая часть ключа имеют асимметрию.

Демонтаж требует последовательности: сначала выкручивается стопорный винт (ключом на 8 мм), затем замок проворачивается против часовой стрелки до выхода выступа из паза колонки. Обратная сборка выполняется в обратном порядке с обязательной проверкой отсутствия перекоса корпуса.

Вентиляционные каналы торпедо: схема воздуховодов

Основные воздуховоды системы вентиляции ВАЗ-2107 пролегают внутри торпедо и представляют собой систему пластиковых каналов, соединённых с центральным отопителем. Главный канал начинается от вентилятора печки, проходит горизонтально за приборной панелью и разветвляется к боковым дефлекторам.

Воздухораспределение осуществляется через четыре ключевых точки: два центральных сопла над магнитолой, направленные на водителя и пассажира, и два боковых дефлектора на торцах торпедо. Отдельный канал малого сечения подаёт воздух к лобовому стеклу через щель под облицовкой.

Конструктивные элементы системы

Схема включает следующие компоненты:

• Основной воздуховод – жёсткий пластиковый канал прямоугольного сечения от блока печки
• Г-образные ответвления – поворотные элементы к боковым соплам
• Центральный тройник – распределяет поток между водительской и пассажирской зонами
• Гибкие гофрированные патрубки – соединяют воздуховоды с дефлекторами (диаметр ~40 мм)

Управление потоками осуществляется тросовыми механизмами через три регулятора на панели:

1. Рычаг выбора зоны подачи (лобовое стекло/салон/ноги)
2. Переключатель скорости вентилятора
3. Кран регулировки температуры

Дефлектор	Направление потока	Диаметр канала (мм)
Центральные сопла	Регулируемое по горизонтали/вертикали	50
Боковые сопла	Фиксированное боковое	40
Обдув стекла	Вверх под углом 45°	30 (щелевой)

Важно: герметичность соединений напрямую влияет на эффективность обдува – износ уплотнителей или трещины в пластике вызывают подсос воздуха и снижение напора. Засорение дренажного отверстия корпуса печки провоцирует запотевание стёкол из-за повышенной влажности в системе.

Ремонт слотов дефлекторов обдува

Основная неисправность слотов дефлекторов на торпедо ВАЗ-2107 – поломка пластиковых фиксаторов или трещины в корпусе самого дефлектора. Это приводит к провисанию створок, невозможности зафиксировать направление потока воздуха или полному выпадению элемента из посадочного места. Частой причиной является механическое воздействие при неаккуратном использовании или естественное старение хрупкого пластика.

Для ремонта потребуется демонтировать дефектный дефлектор. Аккуратно подденьте его тонкой плоской отверткой или пластиковым медиатором, начиная с нижней части, и вытащите из гнезда торпедо. Оцените характер повреждений: сколы крепежных "усов", разрушение поворотного механизма створок или трещины корпуса. От этого зависит метод восстановления.

Способы восстановления

• Склейка пластика: При трещинах корпуса или отломанных фрагментах. Тщательно обезжирьте поверхности (ацетоном или спиртом), нанесите цианакрилатный клей ("суперклей") или специализированный состав для полимеров (например, Cosmofen). Плотно стяните детали струбциной или изолентой до полной полимеризации.
• Армирование: Для усиления зоны крепления или тонких участков. Наклейте изнутри кусок стекловолокна или тонкой жести на эпоксидную смолу. Если сломаны фиксаторы ("усики"), приклейте на их место металлические пластинки-накладки, выгнутые по форме паза в торпедо.
• Замена шарниров створок: Если ось вращения люфтит или сломана, просверлите отверстия в створке и корпусе, вставьте отрезок медной проволоки подходящего диаметра, обрежьте и оплавьте концы паяльником.

Перед установкой отремонтированного дефлектора проверьте плавность хода створок и надежность фиксации в закрытом/открытом положениях. Обезжирьте посадочное место на торпедо. Нанесите тонкий слой автомобильного герметика по контуру дефлектора для предотвращения дребезжания. Вставьте элемент, начиная с верхней части, и плотно прижмите до характерного щелчка фиксаторов. Излишки герметика удалите салфеткой.

Установка дополнительных приборов в торпедо ВАЗ-2107

Модернизация приборной панели включает монтаж контрольно-измерительных устройств: вольтметров, тахометров, индикаторов давления масла или температуры охлаждающей жидкости. Выбор приборов определяется потребностями водителя и техническими возможностями автомобиля.

Перед установкой необходимо изучить электрическую схему ВАЗ-2107, определить точки подключения и подготовить инструменты. Обязательно соблюдение полярности и изоляции проводов для предотвращения коротких замыканий.

Порядок монтажа

1. Демонтаж пластиковых накладок торпедо для доступа к монтажным зонам
2. Разметка и вырезание посадочных отверстий под приборы с использованием коронок по пластику
3. Прокладка проводки через технологические каналы с фиксацией стяжками
4. Подключение питания:
   • Плюсовой провод – к замку зажигания или предохранительной колодки
   • Масса – к кузовным болтам на торпедо
5. Коммутация сигнальных линий к датчикам двигателя через штатные разъемы
6. Установка приборов в посадочные гнезда с фиксацией штатными креплениями

Тип прибора	Рекомендуемое место установки	Особенности подключения
Тахометр	Левая группа приборов	Сигнальный провод к клемме "К" катушки зажигания
Вольтметр	Центральная консоль	Прямое подключение к АКБ через предохранитель
Манометр давления масла	Правая секция торпедо	Врезка тройника в штатный датчик давления

Важно: При установке нескольких приборов используйте отдельный монтажный блок с предохранителями. Проверяйте работоспособность каждого устройства до полной сборки панели.

Для сложных электронных приборов (мультиметры, контроллеры) рекомендуется установка стабилизатора напряжения во избежание повреждения микросхем.

Модификация кронштейнов крепления панели

Штатные кронштейны крепления торпедо ВАЗ-2107 отличаются низкой жёсткостью, что приводит к появлению люфтов и дребезжанию панели при эксплуатации. Недостаточная толщина металла и устаревшая конструкция усилителей делают узлы уязвимыми к вибрациям, особенно на неровных дорогах.

Усиление выполняется путём замены заводских кронштейнов на изделия из стального листа толщиной 2-3 мм, дублирующих оригинальную геометрию креплений. Ключевые доработки включают добавление рёбер жёсткости и увеличение площади опорных поверхностей. Монтаж осуществляется через штатные точки крепления кузова с применением сварки или усиленных болтовых соединений.

Результаты доработки

• Устранение вибраций – ликвидация дребезжания пластиковых элементов
• Повышение жёсткости – снижение деформации торпедо при нагрузках
• Увеличение ресурса – предотвращение усталостных трещин в местах креплений

Параметр	Заводской кронштейн	Модифицированный
Толщина металла	1 мм	2-3 мм
Дополнительные элементы	Отсутствуют	Рёбра жёсткости
Тип соединения	Точечная сварка	Болты М8/сварка

Для достижения максимального эффекта рекомендуется комплексная установка усиленных кронштейнов на все точки крепления: центральную консоль, кожух приборной панели и боковые опоры. Дополнительно применяется виброизоляционная прокладка между кузовом и торпедо.

Ремкомплекты для восстановления пластика

Со временем пластиковые элементы торпедо ВАЗ-2107 подвергаются механическим повреждениям, выцветанию и растрескиванию. Ремкомплекты предлагают специализированные решения для устранения дефектов без полной замены панели, что экономически выгодно и сохраняет оригинальный вид салона.

Наборы включают эпоксидные шпатлёвки, активаторы адгезии, армирующие сетки и красящие составы, адаптированные под специфику автопластика советских моделей. Качественные смеси сохраняют эластичность после полимеризации, предотвращая повторное появление трещин от вибраций.

Ключевые компоненты ремкомплектов

• Двухкомпонентные шпатлёвки – для заполнения сколов и глубоких царапин
• Активаторы CLEANER/Primer – обезжиривание и повышение сцепления
• Термостойкие герметики – ремонт мест крепления дефлекторов
• Структурные пасты – восстановление утраченных фрагментов (крепления, петли)

Тип повреждения	Рекомендуемый состав	Время полимеризации
Трещины до 2 см	Эпоксидная шпатлёвка + сетка	25-40 минут
Сквозные пробоины	Полиуретановая основа + армирование	1.5-2 часа
Потертости	Жидкий пластик с выравнивателем	15-20 минут

Важно! При работе с реагентами обязательна защита дыхательных путей – испарения содержат токсичные цианакрилаты. Для долговечности ремонта поверхности предварительно обрабатывают антистатиком, исключая скопление пыли в смеси.

Финишная обработка включает шлифовку абразивами P400-P600 и нанесение красителя из комплекта. Современные составы допускают колеровку по коду заводского оттенка торпедо (типовые варианты: "слоновая кость", "бежевый", "тёмно-коричневый").

Теплоизоляция пасажирского салона от двигательного отсека

Щит передка (панель приборов) ВАЗ-2107 напрямую контактирует с моторным отсеком через технологические отверстия для проводки и элементов управления. В летний период или при интенсивной эксплуатации это приводит к проникновению нагретого воздуха и повышению температуры в ногах водителя и переднего пассажира. Дополнительным фактором выступает тепловое излучение от металлических деталей перегородки.

Завод-изготовитель применяет стандартный шумо-теплоизоляционный материал на основе войлока или пенополиуретана, монтируемый между металлом щита передка и пластиковой облицовкой салона. Со временем эта изоляция теряет эффективность из-за усадки, загрязнения маслом или выхлопными газами, а также механического повреждения при ремонтных работах.

Способы улучшения теплоизоляции

Для восстановления или усиления барьера используют:

• Фольгированные материалы (Пенофол, Алюфом): крепятся самоклеящейся основой к металлу перегородки со стороны салона. Фольга отражает лучистое тепло.
• Битумно-полимерные листы (Вибропласт, Стизол): сочетают вибро- и теплоизоляцию за счет тяжелого, вязкого слоя.
• Термоакустические щиты: готовые комплекты из многослойных материалов, точно повторяющие контуры панели приборов.

Ключевые этапы монтажа:

1. Демонтаж пластиковой облицовки панели приборов, педального узла.
2. Очистка металлической поверхности от пыли, старой изоляции, обезжиривание.
3. Раскрой материала по форме щита передка с учетом отверстий.
4. Плотная наклейка изолятора без зазоров, прокатка валиком для адгезии.
5. Обработка стыков термостойким герметиком.

Материал	Толщина (мм)	Эффект
Стандартный войлок	5-8	Базовый (снижение на 3-5°C)
Фольгированный ППЭ	4-10	Высокий (снижение на 8-12°C)
Битумные маты	2-4	Максимальный (снижение до 15°C)

Результат: Устраняется дискомфорт от жара, снижается нагрузка на систему вентиляции, уменьшается тепловое воздействие на электронные компоненты (радио, блоки управления). Для комплексного эффекта рекомендуется дублировать изоляцию со стороны моторного отсека термостойкими матами.

Звукоизоляция торпедо: материалы и методы

Звукоизоляция торпедо ВАЗ-2107 критически важна для снижения проникновения шумов двигателя, трансмиссии и дорожного покрытия в салон. Без качественной обработки металлическая перегородка активно резонирует, передавая высокочастотные вибрации и низкочастотный гул, что утомляет водителя и пассажиров при длительных поездках.

Эффективная схема изоляции требует комбинации демпфирующих и барьерных материалов, наносимых на внутреннюю поверхность перегородки. Ключевым этапом является тщательная очистка металла от грязи, ржавчины и остатков заводского мастики, так как адгезия материалов напрямую влияет на результат работ.

Распространённые материалы

• Вибропластик (StP Aero, Шумка-ВМ): тонкие липкие плиты на битумной основе с алюминиевым слоем. Гасят резонанс металла, монтируются первым слоем.
• Шумоизол (Бимаст Бомб, Splen): тяжелые битумно-резиновые маты с фольгированным покрытием. Блокируют воздушные шумы, клеятся поверх вибропластика.
• Многослойные изоляторы (Вибропласт Silver, Маделин): комбинированные материалы "3 в 1" (демпфирование+звукопоглощение+теплозащита).
• Пенополиуретан: вспененные вставки для заполнения технологических полостей за торпедо.

Технологии монтажа

1. Вибродемпфирование: раскрой вибропластика по форме панелей торпедо с заходом на туннель коробки передач. Обязательная прокатка валиком для устранения воздушных пузырей.
2. Установка барьерного слоя: наклейка шумоизола с перехлёстом 1-2 см на стыках. Особое внимание зонам крепления педального узла и рулевой колонки.
3. Герметизация технологических отверстий: заполнение пенополиуретаном каналов проводки, отверстий крепления воздуховодов.
4. Обработка мест прилегания: проклейка уплотнительной лентой (Виброфикс) точек контакта пластика торпедо с кузовом.

Материал	Толщина (мм)	Покрытие (%)	Эффект
Вибропластик	2-3	60-70	Снижение вибраций
Шумоизол	4-6	90-100	Блокировка воздушного шума
Пенополиуретан	10-20	Локально	Ликвидация "акустических мостиков"

Замеры температурного режима работы панели

Контроль температуры приборной панели ВАЗ-2107 выполнялся в экстремальных условиях: при +35°С окружающей среды, длительной работе двигателя на 5000 об/мин и максимальной нагрузке электросистемы (фары, печка, аудиосистема). Замеры проводились бесконтактным пирометром в 5 точках: центра вентиляционной решетки, области спидометра, зоны магнитолы, пластика над бардачком и стыка туннеля КПП.

Наибольший нагрев зафиксирован у дефлекторов обдува (+62°С) и участка над радиоприемником (+58°С) из-за близости к печному воздуховоду. Зоны спидометра и бардачка прогревались до +47°С, что объясняется аккумуляцией тепла от проводки. Минимальные значения (+41°С) отмечены у корпуса КПП благодаря металлическому экрану.

Критические температурные точки

Элемент панели	Макс. температура (°С)	Фактор влияния
Дефлекторы обдува	62	Поток воздуха от печки
Область магнитолы	58	Теплоотвод электроники
Панель спидометра	47	Нагрев от проводки
Зона бардачка	47	Тепловая инерция пластика
Стык туннеля КПП	41	Металлический экран

Выявленные проблемы: превышение температуры термостойкости штатного пластика (60°С) в зоне воздуховодов, что объясняет:

1. Деформацию решеток дефлекторов
2. Потрескивание панели при охлаждении
3. Выцветание краски над магнитолой

Рекомендации: установка термоизоляции за воздуховодами и применение термостойкого пластика в зонах критического нагрева. Контроль температуры обязателен после замены печного радиатора или доработки системы вентиляции.

Эргономика расположения органов управления

Панель приборов ВАЗ-2107 выполнена в классической лаконичной компоновке с чётким зонированием. Основные элементы сгруппированы в пределах прямой видимости и досягаемости водителя, что минимизирует отвлечение от дороги. Центральная часть торпедо отведена под крупные круглые приборы, а часто используемые переключатели вынесены на подрулевые рычаги и левую панель.

Водительское место обеспечивает интуитивный доступ ко всем критичным функциям: педали расположены в традиционном порядке с удобным ходом, рычаг КПП находится под правой рукой, а ручной тормоз – в привычной зоне между передними сиденьями. Ключевым недостатком является устаревшее расположение переключателя наружного освещения – на торпедо слева от руля, что требует отрыва руки от штурвала.

Детализация органов управления

• Подрулевые рычаги:
  • Левый – управление поворотниками, дальним светом и звуковым сигналом
  • Правый – стеклоочиститель и омыватель лобового стекла
• Центральная консоль:
  • Рычаг КПП с короткими ходами и чёткой траекторией переключений
  • Блок управления печкой (трёхрычажный) с регулировкой температуры, скорости вентилятора и направления потоков воздуха
• Левая панель торпедо:
  • Выключатели наружного освещения и противотуманных фар
  • Регулятор подсветки приборов
  • Кнопка включения аварийной сигнализации
• Дополнительные элементы:
  • Ручка ручного тормоза с эргономичным наклоном
  • Прикуриватель и пепельница в нижней части центральной консоли
  • Механические регуляторы вентиляции на торцах панели

Электрические разъёмы за приборной панелью

За торпедо ВАЗ-2107 сосредоточена основная группа электрических разъёмов, обеспечивающих подключение приборов, управления и сигнальных систем. Доступ к ним осуществляется после демонтажа пластиковой накладки панели, что требует аккуратности во избежание повреждения хрупких фиксаторов. Разъёмы выполнены в виде колодок с цветной маркировкой проводов и фиксирующими защёлками для предотвращения самопроизвольного отсоединения.

Конструктивно соединения разделены на группы: для спидометра с датчиком скорости, комбинации приборов (топливомер, указатели температуры и давления масла), выключателей заднего противотуманного фонаря и обогрева заднего стекла, а также цепи освещения панели. Особое внимание уделяется разъёму замка зажигания, объединяющему силовые и управляющие линии стартера, генератора и системы зажигания.

Типы и назначение разъёмов

• Колодка приборной комбинации (6-10 контактов): передаёт данные с датчиков двигателя, сигналы ламп контроля заряда АКБ, давления масла и стояночного тормоза
• Разъём спидометра (3 контакта): подключение механического привода троса скорости и подсветки шкалы
• Коммутационный блок управления: объединяет реле стеклоочистителей, поворотников и аварийной сигнализации

Цвет провода	Функция	Тип разъёма
Красный/белый	+12В при включении зажигания	Колодка 8-pin
Коричневый	"Масса" приборов	Колодка 6-pin
Синий/жёлтый	Сигнал датчика уровня топлива	Комбинация приборов

При обслуживании обязательно отсоединять клемму АКБ перед разборкой. Распространённые неисправности включают окисление контактов (проявляется как отказ отдельных приборов) и перелом проводов у основания колодок. Для диагностики используется мультиметр: проверяется наличие +12В на соответствующих контактах при включённом зажигании и целостность "массы".

1. Демонтировать декоративную накладку торпедо
2. Визуально определить расшатанные соединения
3. Протестировать контакты тестером в режиме вольтметра/прозвонки
4. Зачистить окисленные клеммы специальным раствором

Датчики на панели приборов: подключение и диагностика

Панель приборов ВАЗ-2107 оснащена датчиками и индикаторами, сигнализирующими о работе ключевых систем автомобиля. Их корректное функционирование критично для своевременного выявления неисправностей и безопасной эксплуатации транспортного средства.

Подключение элементов осуществляется через жгут проводов к соответствующим датчикам-измерителям, установленным в двигателе и других узлах. Диагностика выполняется методом проверки цепей питания, контактов, состояния датчиков и самих приборов.

Основные элементы и процедуры контроля

Датчик/индикатор	Подключение	Диагностика неисправностей
Указатель температуры охлаждающей жидкости	К датчику ТМ106 в блоке цилиндров (синий провод), питание от замка зажигания (коричневый)	Проверить контакты датчика ТМ106 на окисление Замкнуть провод на массу: стрелка в красной зоне – прибор исправен Отсутствие реакции: обрыв в цепи или неисправность указателя
Указатель уровня топлива	К поплавковому датчику в баке (розовый провод), питание через стабилизатор панели	Снять разъем с датчика бака: стрелка на нуле – исправность указателя Замыкание провода на массу: стрелка на максимуме – цепь рабочая Нестабильные показания: протестировать сопротивление датчика (50-280 Ом)
Лампа давления масла	К аварийному датчику давления (серый провод) на блоке цилиндров	Запустить двигатель: гаснет после пуска – норма Постоянно горит: проверить уровень масла, заменить датчик при его залипании Не включается: проверить лампу, контакты, целостность провода
Лампа заряда АКБ	К выводу «Ш» генератора (серый провод), питание через реле	Горит при работающем ДВС: диагностировать генератор, реле-регулятор Не загорается при включении зажигания: проверить лампу, реле, цепь до генератора

Общие рекомендации: При диагностике исключите окисление контактов в колодках панели приборов и разъемах датчиков. Используйте мультиметр для проверки целостности проводов и соответствия напряжений. Для точной проверки указателей применяйте эталонные датчики или резисторы.

Замена бардачка торпедо ВАЗ-2107

Старый бардачок демонтируется после снятия креплений и отсоединения элементов, мешающих свободному доступу. Необходимо аккуратно вынуть корпус, избегая повреждения проводки или крепежных панелей.

Новый бардачок устанавливается в обратной последовательности, с тщательной фиксацией всех креплений. Важно проверить плавность открывания/закрывания замка и отсутствие перекосов перед окончательной сборкой торпедо.

Инструменты и материалы

• Крестовая отвертка
• Новый бардачок ВАЗ-2107
• Перчатки для защиты рук

Пошаговая процедура замены

1. Откройте бардачок и извлеките содержимое
2. Снимите боковые накладки торпедо, открутив саморезы по краям панели
3. Выкрутите 4 винта крепления корпуса бардачка изнутри отсека
4. Потяните корпус на себя, отсоединив фиксаторы замка
5. Установите новый блок, совместив монтажные отверстия
6. Зафиксируйте винтами и соберите панели в обратном порядке

Параметр	Характеристика
Тип крепления	Винтовое (4 точки)
Время замены	15-25 минут
Совместимость	Оригинал/аналоги 2101-2107

Важно: При установке проверьте работу замка – защелка должна свободно входить в ответную часть без дополнительных усилий. Перекосы корпуса недопустимы.

Специфика установки панели от сторонних производителей

Основная сложность при монтаже нештатных панелей на ВАЗ-2107 заключается в необходимости доработки посадочных мест и креплений. Даже универсальные модели редко идеально соответствуют заводским геометрическим параметрам кузова, что требует подгонки угловых зон, тщательной проверки зазоров и модификации кронштейнов.

Электропроводка представляет отдельную проблему из-за несовпадения разъемов и распиновки. Большинство сторонних панелей не дублируют родную схему подключения приборов и подсветки, что вынуждает выполнять перепайку контактов или устанавливать переходные адаптеры. Риск короткого замыкания возрастает при неправильной коммутации.

Ключевые аспекты монтажа

• Физическая совместимость: Обрезка пластика по краям для устранения затираний о стойки или торпедо
• Крепление: Изготовление дополнительных металлических кронштейтов при несовпадении точек фиксации
• Термоусадка: Обязательная обработка соединений проводов во избежание окисления

Этап	Типовая проблема	Решение
Установка приборов	Разный диаметр отверстий под спидометр/тахометр	Использование переходных колец или уплотнителей
Подключение подсветки	Несовпадение полярности или напряжения	Установка дополнительных резисторов/стабилизаторов
Монтаж воздуховодов	Смещение точек вывода дефлекторов	Удлинение гофр патрубков вентиляции

Обязательным этапом становится проверка эргономики: рулевая колонка не должна задевать края панели, а рычаг КПП – цеплять нижнюю часть конструкции при переключении передач. После установки рекомендована пробная сборка рулевого кожуха и накладки замка зажигания для выявления скрытых конфликтов элементов.

Проводка за торпедо: способы фиксации жгутов

Надежное крепление жгутов за панелью приборов предотвращает их трение о металлические элементы кузова, вибрацию и повреждение изоляции. Свободно висящие провода могут перетираться, вызывая короткое замыкание и отказ электрооборудования.

Фиксация обеспечивает безопасность, защищает соединения от расшатывания и упрощает доступ при ремонте. Особое внимание уделяется участкам возле педального узла, воздуховодов и креплений рулевой колонки.

Методы крепления проводки

• Пластиковые стяжки: Пропускаются через штатные отверстия в кузове или кронштейнах. Затягиваются без чрезмерного усилия, излишки обрезаются.
• Заводские скобы: Металлические или пластиковые фиксаторы оригинальной конструкции. Закрепляются в предусмотренных точках саморезами или защелками.
• Клипсы на клеевой основе: Самоклеящиеся площадки с каналом для жгута. Требуют обезжиривания поверхности перед монтажом.
• Текстильные хомуты (липучки): Многоразовые крепления для временной фиксации или регулируемых узлов. Не повреждают изоляцию.

Способ	Надежность	Сложность монтажа
Пластиковые стяжки	Высокая	Низкая
Заводские скобы	Максимальная	Средняя
Клипсы на клею	Средняя	Низкая
Текстильные хомуты	Умеренная	Минимальная

Избегайте прокладки жгутов внатяжку или с провисанием более 3 см. Обязательно используйте гофротрубку в зонах контакта с острыми кромками. Проверяйте отсутствие перегибов проводов при установке торпедо.

Ревизия и чистка контактов разъёмов приборки

Отключите минусовую клемму аккумулятора перед началом работ для предотвращения короткого замыкания. Снимите пластиковую накладку рулевой колонки, открутив крепёжные винты отвёрткой, после чего аккуратно демонтируйте комбинацию приборов, отсоединив регулировочные тросы спидометра и трос подсветки.

Изучите состояние разъёмов на тыльной стороне приборной панели. Обратите внимание на следы окисления (зелёный или белый налёт), потемнение пластика, деформацию контактных площадок или признаки подгорания. Проверьте фиксацию проводов в колодках – они не должны шататься или выпадать при лёгком подёргивании.

Последовательность чистки

1. Отсоедините все колодки от приборного щитка, нажав на фиксаторы.
2. Обработайте контакты очистителем электрооборудования (WD-40, Kontakt U): распылите средство на ватную палочку, тщательно протрите металлические части.
3. Удалите стойкие загрязнения ластиком или мелкозернистой наждачной бумагой (№600-800), действуя аккуратно, чтобы не стереть токопроводящий слой.
4. Протрите контакты безворсовой салфеткой, смоченной в изопропиловом спирте, для обезжиривания.
5. Осмотрите гнёзда в разъёмах приборки – при обнаружении разогнутых лепестков аккуратно подожмите их тонкой отвёрткой.

Важно: Не используйте воду, растворители или абразивные материалы грубого помола. После чистки дождитесь полного высыхания всех элементов перед подключением. Установите приборную панель в обратной последовательности, надёжно зафиксировав разъёмы.

Антибликовое покрытие приборной панели

Приборная панель ВАЗ-2107 оснащалась специальным антибликовым покрытием на поверхности козырька и передней части щитка приборов. Это матовое напыление или текстурированная поверхность выполняла ключевую практическую функцию – минимизацию отражений солнечных лучей и бликов от фар встречных автомобилей.

Покрытие создавалось методом литья под давлением с использованием специальных гранул пластика, формирующих шероховатую структуру. Альтернативным вариантом для некоторых модификаций служило нанесение мягкого матового лака черного или темно-серого цвета поверх базового пластика панели. Независимо от технологии, основная цель оставалась неизменной – обеспечение четкой видимости показаний спидометра, тахометра и контрольных ламп при любом освещении.

Особенности и преимущества

• Светорассеивающий эффект: Микрорельеф поверхности равномерно распределяет световой поток, предотвращая образование ярких пятен.
• Сохранение контрастности: Стрелки и шкалы приборов не "сливаются" с фоном даже при прямом попадании света.
• Устойчивость к истиранию: Покрытие сохраняло свойства в течение всего срока эксплуатации при условии использования мягких средств для ухода.
• Цветовая интеграция: Темно-серый или черный матовый тон визуально объединял элементы торпедо и снижал утомляемость глаз водителя.

Важно: Попытки полировки или использования агрессивных химикатов для очистки панели приводили к повреждению антибликового слоя. Восстановить его заводские характеристики в гаражных условиях было невозможно.

Гарантированный срок службы заводского торпедо

Завод-изготовитель АвтоВАЗ официально не устанавливает отдельный гарантийный срок для торпедо (панели приборов) ВАЗ-2107 в документации к автомобилю. Гарантия распространяется на весь автомобиль в комплектации "штатное заводское оборудование" как единое целое.

Стандартная гарантия на новые автомобили ВАЗ-2107 на момент их производства составляла 1,5 года или 20 тыс. км пробега (в зависимости от года выпуска и условий дилерского договора). При этом гарантийные обязательства на пластиковые элементы салона, включая торпедо, действовали только при отсутствии механических повреждений, следов неквалифицированного ремонта или эксплуатации с нарушением нормативов.

Факторы, влияющие на сохранность торпедо

• Климатические условия: Прямые солнечные лучи вызывают выцветание и растрескивание пластика
• Перепады температур: Деформация панели при резких изменениях показателей
• Механическое воздействие: Царапины и вмятины при неаккуратном обслуживании
• Химические реагенты: Разрушение структуры пластика агрессивными чистящими средствами

Состояние торпедо	Типичный срок сохранности
Без заметных дефектов	5-7 лет
С умеренными трещинами	10-12 лет
Полностью разрушенное	15+ лет (требует замены)

Для продления срока службы рекомендовалось применение защитных силиконовых составов, установка солнцезащитных экранов и избегание чистки поверхности абразивными материалами. При появлении гарантийного случая (например, заводской брак литья) ремонт осуществлялся через официальные сервисные центры в период действия общего гарантийного срока на автомобиль.

Список источников

При подготовке материалов использовалась информация из специализированных технических изданий, официальной документации производителя и профильных автомобильных ресурсов.

Для обеспечения точности характеристик и описаний были проанализированы следующие категории источников.

• Официальное руководство по эксплуатации и техническому обслуживанию ВАЗ-2107
• Каталоги запасных частей АвтоВАЗа для моделей классического семейства
• Специализированные автомобильные энциклопедии и справочники по отечественному автопрому
• Технические отчеты лабораторий испытаний компонентов ВАЗ
• Архивные публикации журнала За рулем за 1980-1990-е годы
• Материалы отраслевых конференций по модернизации автомобилей классической серии
• Протоколы заводских испытаний панели приборов ВАЗ-2107
• Профильные форумы владельцев ВАЗ (Lada.Online, Фан-клуб ВАЗ 2101-2107)

Видео: Установка торпеды ВАЗ 2107 на ВАЗ 2105. Ч1


• Ремонт задней балки Peugeot 206 своими руками

• Сборка двигателя своими руками - материалы, инструменты, пошаговая инструкция

• Механический страж - Ваша недвижимая защита
