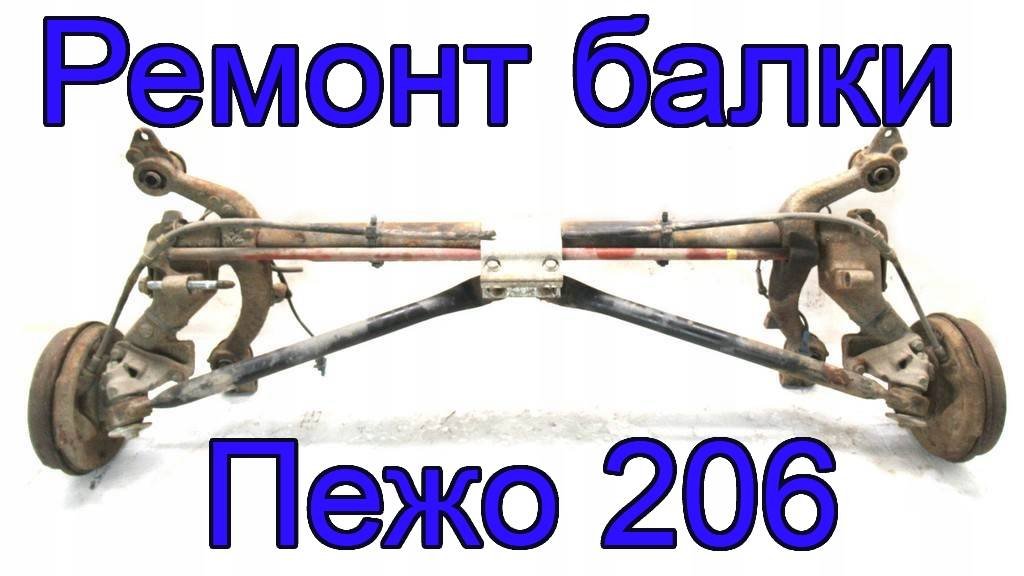

Ремонт задней балки Peugeot 206 своими руками

Статья обновлена: 18.08.2025

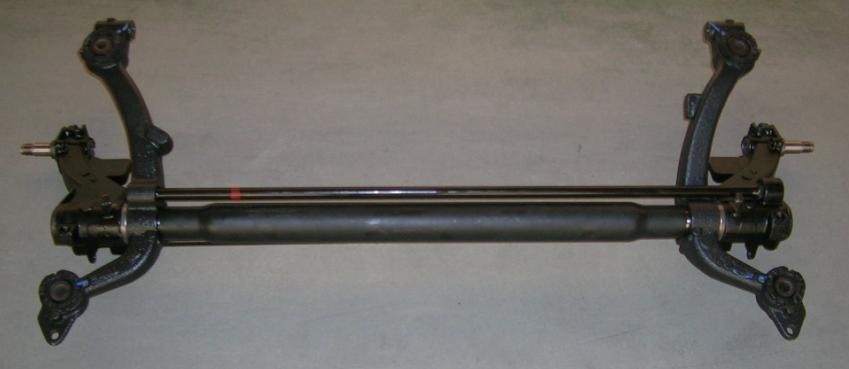

Задняя подвеска Peugeot 206 с полузависимой балкой – распространённое решение, известное своей простотой и надёжностью.

Со временем конструкции подвержены коррозии, деформациям сайлент-блоков и разрушению креплений, что проявляется стуками, уводом автомобиля с траектории и неравномерным износом резины.

Своевременная диагностика и ремонт задней балки критически важны для безопасности движения и сохранения управляемости машины.

Диагностика неисправностей задней балки Peugeot 206

Задняя балка Peugeot 206 – критически важный элемент подвески, от состояния которой зависит безопасность и управляемость автомобиля. Своевременное выявление дефектов предотвращает ускоренный износ шин, потеру контроля над авто и дорогостоящий ремонт смежных компонентов.

Основные симптомы неисправности проявляются в виде посторонних шумов, вибраций кузова, нарушения траектории движения и визуально заметных деформаций. Диагностика требует комплексного подхода с использованием визуального осмотра, механических проверок и тест-драйва.

Типичные неисправности и методы их выявления

Симптом	Возможная причина	Способ проверки
Стук или скрежет в задней части	Износ подшипников балки, разрушение втулок реактивных тяг	Качать колесо вертикально (люфт > 3 мм). Проверить тяги на трещины монтировкой
Автомобиль "виляет" задней частью	Деформация балки, ослабление креплений к кузову	Замер геометрии подвески, осмотр крепежных болтов и кронштейнов
Неравномерный износ задних шин	Нарушение углов развала/схождения из-за деформации	Визуальная оценка износа протектора, замер параметров на стенде
Подтекание масла на торсионах	Износ сальников торсионных валов	Осмотр поверхности балки на масляные пятна, проверка уровня масла (при наличии пробки)
Коррозия в зоне крепления амортизаторов	Сквозная ржавчина металла	Простукивание молотком (глухой звук), очистка поверхности щеткой

Дополнительные методы диагностики:

Тест-драйв: проезд "змейкой" для выявления кренов, торможение на неровной дороге для проверки стабильности
Визуальный осмотр: поиск трещин в местах сварки, оценка состояния защитного покрытия балки
Контроль уровня шума: характерный вой подшипников при движении > 60 км/ч с открытыми окнами

Подготовка автомобиля к снятию задней балки Peugeot 206

Установите автомобиль на подъёмник или смотровую яму, обеспечив строго горизонтальное положение. Затяните ручной тормоз, под передние колёса установите противооткатные упоры. Снимите обивку багажника для доступа к верхним креплениям амортизаторов и тормозным магистралям.

Отсоедините минусовую клемму аккумулятора. Демонтируйте задние колёса, предварительно ослабив болты крепления на весу. Убедитесь в наличии свободного пространства для перемещения балки после отсоединения.

Порядок отключения узлов

Тормозная система:
- Отсоедините тормозные шланги от суппортов, используя ёмкость для сбора жидкости
- Заглушите открытые отверстия чистыми пробками
Электрические компоненты:
- Отсоедините разъёмы датчиков ABS
- Снимите провода массы с балки
Крепления подвески:
- Ослабьте гайки нижних рычагов (предварительная обработка WD-40 обязательна)
- Выбейте пальцы продольных тяг съёмником

Критичные моменты	Инструменты
Защита тормозных магистралей от перегибов	Торцевые головки 16-18 мм
Контроль положения ABS-датчиков	Съёмник шаровых опор
Маркировка регулировочных шайб развала	Динамометрический ключ

Подготовьте тележку или домкрат для поддержки балки перед полным отсоединением. Проверьте отсутствие оставшихся креплений и коммуникаций. Соблюдайте осторожность при работе с пружинами – возможен неконтролируемый разворот балки при снятии последних болтов.

Демонтаж задней балки Peugeot 206 по шагам

Подготовьте автомобиль к работе, установив его на подъемник или эстакаду. Зафиксируйте передние колеса противооткатными упорами, снимите задние колеса и ослабьте гайку ручного тормоза.

Обеспечьте свободный доступ к элементам подвески, сняв тормозные барабаны или диски вместе с суппортами (закрепите их проволокой, не отсоединяя тормозные шланги). Отсоедините тормозные трубки от балки, заглушив отверстия.

Последовательность демонтажа

Отсоедините тормозные магистрали:
- Сожмите фиксаторы и отсоедините пластиковые держатели трубок от балки
- Аккуратно отогните металлические трубки в сторону кузова
Снимите датчики ABS:
- Отсоедините разъемы датчиков ABS (расположены возле ступиц)
- Выкрутите болты крепления датчиков к балке
Ослабьте крепления амортизаторов:
- Выкрутите верхние гайки стоек в багажнике (предварительно снимите обшивку)
- Открутите нижние болты крепления к балке
Отсоедините тяги стабилизатора:
- Выбейте пальцы крепления тяг к балке
Поддержите балку домкратом:
- Установите домкрат под центральную часть балки
- Слегка приподнимите для снятия нагрузки
Открутите крепежные болты:
- Выкрутите 4 болта крепления балки к кузову (по 2 с каждой стороны)
- Используйте удлинитель и вороток для доступа к задним болтам
Снимите балку:
- Аккуратно опустите домкрат, контролируя положение балки
- Отсоедините ручник от рычагов через технологические люки
- Сдвиньте узел назад и извлеките из-под автомобиля

Примечание: перед установкой новой балки замените втулки стабилизатора и проверьте состояние сайлентблоков. Момент затяжки крепежных болтов при сборке – 55 Н·м.

Разборка балки: снятие рычагов и торсионов

После демонтажа балки с автомобиля установите её вертикально на прочные упоры, обеспечив устойчивость. Очистите зоны крепления торсионов и рычагов от грязи, масла или коррозии, используя металлическую щётку и растворитель. Проверьте маркировку торсионов (обычно нанесена на концах) и запишите её – это критично для правильной сборки.

Нанесите проникающую смазку на резьбовые соединения втулок поперечной тяги и кронштейнов рычагов. Зафиксируйте балку струбциной, исключив смещение при откручивании. Подготовьте съёмник для запрессовки сайлент-блоков и гидравлический пресс – они понадобятся на следующем этапе.

Последовательность демонтажа элементов

Снятие поперечной тяги:
Открутите гайки крепления к балке, затем снимите болты, соединяющие тягу с рычагами. Аккуратно выбейте пальцы молотком через медную проставку.
Демонтаж торсионов:
- Специальным съёмником выпрессуйте стопорные штифты из фланцев.
- Нанесите ударную метку на торец торсиона и посадочное гнездо для сохранения ориентации.
- Резко ударьте молотком по фланцу через деревянный брусок – торсион выйдет из зацепления.
Извлечение рычагов:
Снимите стопорные кольца с осей рычагов. Используя пресс и оправку, выдавите оси наружу. Выбейте рычаги вместе с сайлент-блоками, приложив усилие к наружным обоймам.

Элемент	Инструмент	Особенности
Торсион	Съёмник штифтов, молоток 1 кг	Не нагревать! Сохранять маркировку
Ось рычага	Гидравлический пресс (20+ тонн)	Давить строго по центру оси
Сайлент-блок	Оправа Ø 46 мм, съёмник	Замена обязательна при люфте

Замена подшипников задней балки своими руками

Потребуется демонтировать балку для доступа к подшипникам. Предварительно снимите колеса, тормозные барабаны и отключите ручник. Ослабьте крепления балки к кузову, предварительно обработав болоты проникающей смазкой. Подоприте балку домкратом перед отсоединением последних креплений.

После снятия балки очистите посадочные места подшипников от грязи. Выбейте старые подшипники при помощи съемника или молотка с проставкой. Тщательно зачистите внутренние поверхности от ржавчины и остатков смазки перед установкой новых деталей.

Ключевые этапы замены

Установка новых подшипников: Нагрейте новые подшипники до 80-100°C. Аккуратно запрессуйте их в посадочные места ударами через медную оправку. Убедитесь, что детали сели без перекоса.

Обработать посадочные места термостойкой смазкой
Запрессовать подшипники до упора
Проверить плавность вращения

Сборка выполняется в обратном порядке. Особое внимание уделите:

Затяжке крепежных болов динамометрическим ключом
Регулировке троса ручного тормоза
Проверке уровня тормозной жидкости

Параметры затяжки:

Элемент	Момент затяжки (Н·м)
Крепление балки к кузову	55
Гайки ступиц	175
Болты тормозных щитов	25

После сборки проверьте отсутствие люфтов колес и работоспособность тормозной системы. Обязательно сделайте развал-схождение для правильного износа шин.

Ремонт резьбовых соединений и втулок задней балки Peugeot 206

Износ резьбовых отверстий крепления рычагов балки и разрушение сайлент-блоков требуют восстановления геометрии и посадочных мест. Проржавевшие или сорванные резьбы на кронштейнах крепления амортизаторов/пружин критично влияют на безопасность конструкции.

Деформированные втулки стабилизатора поперечной устойчивости провоцируют стуки и ускоренный износ смежных элементов. Обязательна проверка состояния всех резьбовых соединений при демонтаже балки – особенно ответственных узлов крепления к кузову и рычагов подвески.

Технологии восстановления резьбы

При незначительных повреждениях метчиком прочищают существующую резьбу, удаляя коррозию. Сорванные или изношенные отверстия ремонтируют:

Установкой футорок – вкручиваемых втулок с внутренней резьбой. Требуют рассверливания отверстия под больший диаметр и нарезания новой резьбы
Сваркой с последующим пересверливанием – поврежденный участок заваривают, затем сверлят новое отверстие и нарезают резьбу
Эпоксидными составами (для неответственных соединений) – заполнение дефекта с последующим вкручиванием болта до полимеризации

Замена сайлент-блоков и втулок

Изношенные резинометаллические шарниры выпрессовывают гидравлическим прессом, новые запрессовывают с использованием адаптеров. Обязательные этапы:

Очистка посадочных мест от грязи и ржавчины
Обработка внутренних поверхностей мыльным раствором или силиконовой смазкой
Контроль соосности при запрессовке (перекос вызывает мгновенный износ)
Затяжка болтов крепления под нагрузкой – после установки колес и опускания авто на землю

Узел	Тип втулки	Критерий износа
Стабилизатор поперечной устойчивости	Резиновая (часто с фиксирующим язычком)	Радиальный люфт > 3 мм, трещины, отслоения
Рычаги балки	Сайлент-блок с металлическими втулками	Деформация наружной обоймы, разрыв резины
Кронштейны крепления к кузову	Цилиндрическая резинометаллическая	Осевое смещение, коррозия крепежных втулок

После ремонта обязательна проверка углов установки задних колес. Деформация балки или некорректная замена втулок приводят к нарушению развала-схождения, ускоренному износу шин.

Устранение люфта в шарнирах подвески

Люфт в шарнирах задней балки Peugeot 206 возникает из-за износа резинометаллических втулок (сайлентблоков) или деформации посадочных мест. Основные симптомы: стуки при проезде неровностей, увод задней оси в поворотах, неравномерный износ шин. Диагностика выполняется визуальным осмотром на подъёмнике и проверкой люфта монтировкой при вывешенных колёсах.

Несвоевременное устранение люфта приводит к ускоренному разрушению смежных элементов подвески, нарушению углов установки колёс и потере курсовой устойчивости. Для ремонта потребуется комплект новых оригинальных или качественных аналоговых сайлентблоков, гидравлический пресс, съёмник, очиститель и смазка на силиконовой основе.

Порядок замены шарниров задней балки

Подготовка автомобиля: Зафиксируйте передние колёса противооткатными упорами. Поднимите заднюю часть домкратом, установите на козлы, снимите колёса.
Демонтаж балки: Отсоедините тормозные шланги (предварительно слейте тормозную жидкость), тормозные тросы ручника, датчики ABS. Открутите крепёжные болты реактивных тяг и амортизаторов. Снимите балку в сборе.
Замена сайлентблоков:
- Запрессуйте старые втулки гидравлическим прессом или съёмником.
- Очистите посадочные гнёзда балки от коррозии и загрязнений.
- Обработайте новые сайлентблоки силиконовой смазкой.
- Запрессуйте детали, контролируя соосность и отсутствие перекосов.
Установка и завершение: Смонтируйте балку на автомобиль в обратной последовательности. Прокачайте тормозную систему. Проверьте отсутствие люфта ручным покачиванием балки.

Типовые проблемы	Рекомендуемые решения
Разрыв резины сайлентблока	Полная замена комплекта втулок
Деформация металлической втулки	Проточка посадочного места или замена балки
Коррозия посадочных зон	Очистка преобразователем ржавчины, нанесение антикора

Важно: После замены шарниров обязательна проверка углов развала-схождения задних колёс. При использовании неоригинальных запчастей убедитесь в соответствии посадочных размеров и жёсткости резины.

Сборка и установка отремонтированной балки

После завершения ремонта балки (замена сайлент-блоков, втулок, восстановление геометрии) приступают к предмонтажной подготовке. Очистите посадочные места на кузове от грязи и коррозии, проверьте состояние крепежных резьбовых отверстий. Нанесите медную смазку на пальцы задних тормозных тросов и трубки тормозных магистралей для защиты от закисания.

Установите новые пыльники амортизаторов и проверьте целостность втулок стабилизатора поперечной устойчивости. Заранее подготовьте комплект новых крепежных болтов и гаек – повторное использование старых метизов недопустимо из-за риска срыва резьбы под нагрузкой.

Порядок монтажа

Подвешивание балки: С помощью трансмиссионного домкрата с регулируемой опорой поднимите балку к месту установки. Контролируйте параллельность оси балки относительно кузова.
Фиксация кронштейнов: Совместите крепежные проушины балки с кузовными кронштейнами. Вставьте новые болты М10×1.5 (номинальный момент затяжки 54 Н·м) без предварительной затяжки.
Подключение компонентов:
- Закрепите тормозные суппорты штатными болтами (45 Н·м)
- Подсоедините гибкие тормозные шланги с заменой медных шайб
- Зафиксируйте датчики ABS и проводку хомутами
Регулировка: Опустите автомобиль на землю. Прокачайте тормозную систему, затем затяните болты кронштейнов балки под нагрузкой (вес автомобиля должен приходиться на колеса).

Обязательно проверьте угол развала задних колес на стенде сход-развала. Допустимое отклонение для Peugeot 206: -1°40' ± 30'. При превышении значений требуется корректировка положения балки регулировочными шайбами на кронштейнах.

Крепежный элемент	Момент затяжки (Н·м)
Болты крепления балки	54 ± 4
Гайки амортизаторов	60 ± 5
Тормозной суппорт	45 ± 3
Кронштейн стабилизатора	40 ± 2

После установки выполните тестовый заезд по неровной дороге для проверки отсутствия стуков. Контролируйте температуру ступиц через 15 км пробега – локальный перегрев указывает на заклинивание подшипника или перетяжку креплений.
