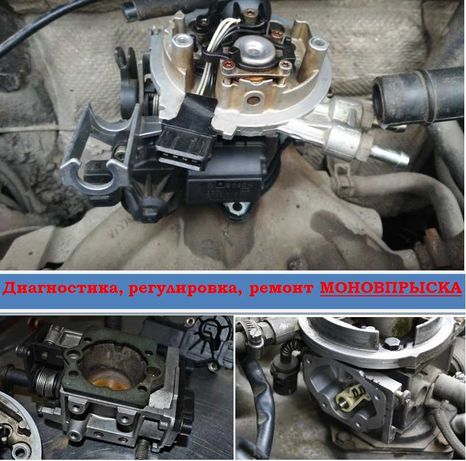

Настраиваем моновпрыск - шаги и рекомендации мастеров

Статья обновлена: 18.08.2025

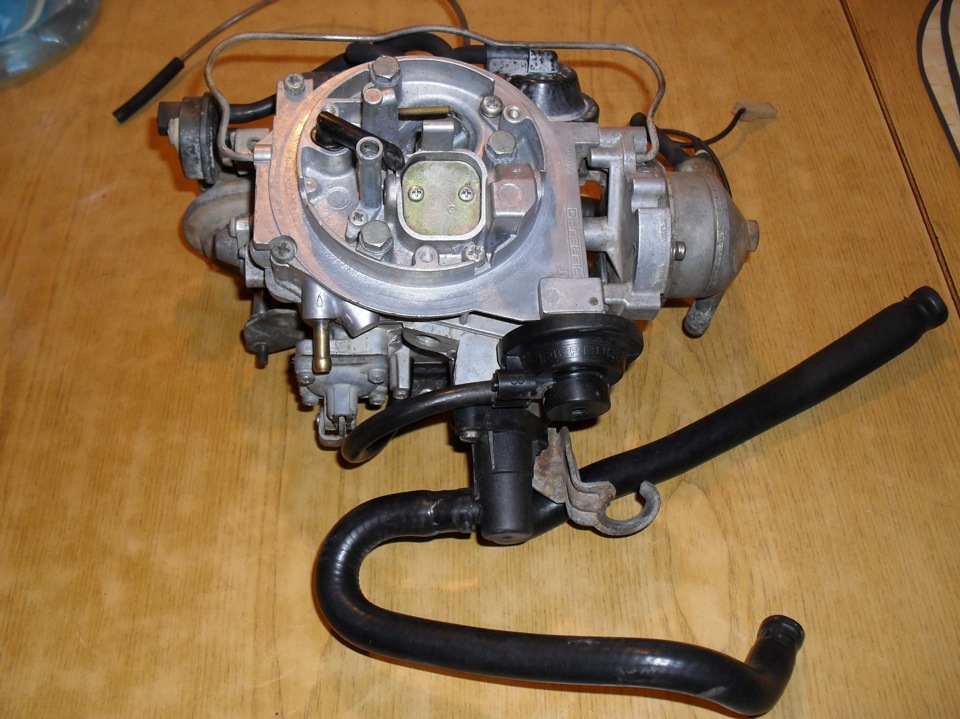

Моновпрыск – технология впрыска топлива, десятилетиями используемая в автомобильных двигателях. Несмотря на появление более современных систем, множество транспортных средств с моновпрыском остаются в эксплуатации.

Правильная регулировка этой системы критически влияет на стабильность работы мотора, расход топлива и соблюдение экологических норм. Ошибки в настройках приводят к рывкам, повышенной токсичности выхлопа и потере мощности.

Данное руководство содержит детальную последовательность действий для точной калибровки моновпрыска. В материале также представлены практические рекомендации от опытных автомехаников, позволяющие избежать распространённых ошибок и оптимизировать работу двигателя.

Проверка герметичности топливной системы

Утечки топлива создают пожароопасность и нарушают работу двигателя, приводя к обеднению смеси, плавающим оборотам и трудному запуску. Проверку герметичности выполняют на неработающем двигателе при наличии достаточного давления в системе, соблюдая меры предосторожности.

Наиболее критичными зонами для осмотра являются соединения топливной рампы, места установки форсунок, регулятора давления, штуцеров и магистралей. Особое внимание уделите участкам под клапанной крышкой и возле выпускного коллектора, где возможен нагрев и разрушение уплотнений.

Методы выявления утечек

Визуальный осмотр:
- Ищите подтёки топлива, следы смазки (присадки в бензине растворяют грязь)
- Проверяйте состояние резиновых шлангов на расслоение, трещины, потерявшие эластичность участки
Использование диагностического оборудования:
- Подключите манометр к топливной рампе через сервисный штуцер
- Создайте давление 2.8-3.5 бар (значение уточняйте для конкретной модели)
- Засеките время падения давления: допустимая утечка - не более 0.5 бар за 10 минут
Тест с мыльным раствором:
- Нанесите кистью раствор на подозрительные соединения при работающем насосе
- Образование пузырей укажет на микротрещины или неплотности

Тип дефекта	Внешние признаки	Метод устранения
Повреждение форс-шайб форсунок	Запотевание вокруг посадочного места	Замена уплотнительных колец
Износ топливных шлангов	Растрескивание, размягчение материала	Обрезка концов или полная замена
Коррозия штуцеров	Ржавые потёки на соединениях	Замена повреждённых элементов

При обнаружении утечек немедленно заглушите двигатель. Не допускайте попадания топлива на катализатор или горячие детали выхлопной системы. Все ремонтные работы проводите только после сброса давления в топливной магистрали через специальный клапан.

Замер базового давления топлива

Базовое давление топлива – эталонный параметр, определяющий производительность топливной системы при отключенном регуляторе. Замеряется на заглушенном двигателе после включения зажигания или принудительной активации бензонасоса через диагностический разъем. От точности этого показателя зависит корректность работы форсунок и стабильность холостого хода.

Для выполнения замера потребуется манометр с диапазоном 0-6 бар, переходник для штуцера рампы и защитные очки. Убедитесь в отсутствии утечек топлива, заряженности АКБ и исправности предохранителей топливного насоса. Прогрев двигателя не требуется – измерения проводятся на "холодной" системе.

Пошаговая процедура замера

Найдите тестовый штуцер на топливной рампе (при его отсутствии установите тройник в магистраль)
Сбросьте остаточное давление через клапан штуцера, нажав золотник отверткой
Подключите манометр к штуцеру с помощью переходника, зафиксировав соединение хомутом
Включите зажигание на 5 секунд (или активируйте бензонасос диагностическим сканером)
Зафиксируйте максимальное значение на манометре после остановки насоса
Повторите цикл включения 3 раза для подтверждения стабильности показаний

Параметр	Нормальное значение	Допуск
Базовое давление	2.8-3.2 бар	±0.1 бар
Скорость падения	≤0.05 бар/мин	после выключения

Критические отклонения:

Давление ниже нормы: износ топливного насоса, забитый фильтр, негерметичность регулятора
Давление выше нормы: заклиненный регулятор, пережатая "обратка", неисправность ДМРВ
Скачки давления: завоздушивание системы, загрязнение сетки насоса

После замера восстановите схему топливопроводов, проведите тестовый запуск двигателя и проверьте соединения на отсутствие протечек. Результаты сравните с техтребованиями производителя для конкретной модели двигателя.

Диагностика датчика температуры двигателя

Датчик температуры охлаждающей жидкости (ДТОЖ) критичен для работы моновпрыска, так как блок управления использует его показания для корректировки топливной смеси и угла опережения зажигания. Неисправный сенсор вызывает переобогащение или обеднение смеси, трудный запуск, плавающие обороты и повышенный расход топлива. Особенно заметны проблемы при прогреве двигателя.

Первичную диагностику начинают с визуального осмотра разъёма и проводов датчика: ищите окисление контактов, повреждение изоляции или нарушение фиксации колодки. Убедитесь в отсутствии течи антифриза из-под резьбового соединения. При наличии следов коррозии или влаги контакты необходимо зачистить и просушить.

Методы проверки ДТОЖ

Для точной диагностики потребуется мультиметр и термометр. Основные этапы:

Измерение сопротивления на холодном двигателе:
- Снимите разъём с датчика
- Замерьте сопротивление между контактами сенсора
- Сравните показания с таблицей производителя (примерные значения при 20°C: 2-4 кОм)
Проверка при прогреве:
- Подключите мультиметр к датчику в режиме омметра
- Запустите двигатель и наблюдайте за плавным снижением сопротивления по мере нагрева
- Резкие скачки или обрыв цепи свидетельствуют о неисправности
Контроль опорного напряжения:
- Включите зажигание при отсоединённом разъёме
- Замерьте напряжение на сигнальном проводе (норма: 4.8-5.2 В)
- Отсутствие напряжения указывает на обрыв в цепи или неисправность ЭБУ

Важно: При замене датчика используйте термопасту для улучшения теплопередачи. После установки удалите воздушные пробки из системы охлаждения. Обязательно очистите ошибки из памяти ЭБУ адаптером OBD2 или путём снятия клеммы АКБ на 10 минут.

Температура (°C)	Сопротивление (кОм)
-10	8-10
+20	2-3
+80	0.3-0.4
+100	0.15-0.18

Примечание: Точные параметры зависят от модели ДТОЖ. Всегда сверяйтесь с мануалом производителя. Если диагностика подтвердила неисправность, датчик подлежит замене – ремонту он не подлежит.

Очистка регулятора холостого хода

Регулятор холостого хода (РХХ) критически важен для стабильной работы двигателя на моновпрыске. Загрязнение штока и сопла регулятора нарушает подачу воздуха в обход дроссельной заслонки, провоцируя плавающие обороты, вибрации или глохнущий мотор при запуске.

Систематическая очистка РХХ входит в базовое обслуживание системы впрыска. Игнорирование процедуры ведет к накоплению масляных отложений и кокса, блокирующих ход штока и снижающих точность калибровки шагового двигателя.

Пошаговая процедура очистки

Необходимые материалы: очиститель карбюратора/впуска (примеры: Liqui Moly, ABRO), безворсовая ветошь, зубочистки/мягкая кисть, ватные палочки.

Отключите минусовую клемму аккумулятора
Снимите корпус воздушного фильтра для доступа к дроссельному узлу
Отсоедините электрический разъем РХХ (обычно крепится на корпусе дросселя)
Выкрутите 2-4 крепежных винта (тип Torx или крестообразный)
Извлеките регулятор, аккуратно потянув его вдоль посадочного канала

Этапы очистки:

Обильно нанесите очиститель на конусный шток и пружину
Обработайте сопло в посадочном гнезде дросселя ватной палочкой
Удалите грязь из каналов холостого хода зубочисткой (без царапин!)
Просушите детали сжатым воздухом или оставьте на 10 минут

Ошибки при очистке	Последствия
Применение металлических щеток	Повреждение тефлонового покрытия штока
Замачивание корпуса с электромотором	Короткое замыкание обмоток
Использование ацетона/бензина	Разрушение уплотнительных колец

Советы специалистов: После установки РХХ обратно включите зажигание на 10 секунд (без запуска двигателя) для автоматической калибровки штока. Проверьте герметичность уплотнительного кольца – подсос воздуха сведет эффект очистки к нулю. При сильном износе штока (задиры, ступеньки) замените регулятор.

Калибровка датчика положения дроссельной заслонки

Корректная калибровка ДПДЗ критична для точного дозирования топлива и стабильной работы двигателя на холостом ходу и переходных режимах. Процедура выполняется при замене датчика, дроссельного узла или после чистки заслонки, а также при появлении ошибок Р0120-Р0124, плавающих оборотов или провалов при разгоне.

Основная задача – обучение блока управления новым значениям "закрыто" и "полностью открыто", так как механический износ или загрязнение меняют исходные параметры. Для работы потребуется мультиметр или сканер, совместимый с вашей моделью авто, а также чистящее средство для удаления нагара с заслонки и седла.

Порядок выполнения калибровки

Перед началом убедитесь, что дроссельная заслонка механически исправна, не имеет заеданий и полностью закрывается. Отключите зажигание на 10-15 минут для сброса адаптаций ЭБУ.

Очистка узла: Снимите гофру впуска, обработайте заслонку и прилегающий канал спецсредством. Удалите отложения мягкой кистью, не допуская механических повреждений.
Проверка напряжения: При включенном зажигании измерьте мультиметром напряжение между сигнальным проводом ДПДЗ и массой. При закрытой заслонке должно быть 0.45-0.55В. Отклонения более чем на 0.1В требуют регулировки.
Механическая регулировка (если предусмотрена конструкцией): Ослабьте крепежные болты датчика. Поворачивайте корпус ДПДЗ до достижения требуемого напряжения, затем затяните болты моментом 2-4 Н·м.

Параметр	Нормальное значение	Допустимое отклонение
Напряжение (закрыто)	0.5В	±0.05В
Напряжение (открыто)	4.5-4.8В	±0.15В
Сопротивление (линейность)	Плавное изменение	Без скачков

Программная адаптация выполняется через диагностический разъем:

Подключите сканер, включите зажигание (двигатель не запускайте)
Выберите в меню: Дроссельная заслонка > Адаптация > Обучение нуля
Дождитесь сообщения "Адаптация успешна" (процесс занимает 30-120 сек)

После калибровки проверьте реакцию на педаль газа: обороты должны расти плавно без рывков, а на холостом ходу стабилизироваться в пределах 750±50 об/мин. При отсутствии сканера некоторые модели допускают "самообучение" после 3-5 циклов включения/выключения зажигания с паузами по 10 секунд.

Оценка состояния воздушного фильтра и патрубков

Визуально осмотрите корпус воздушного фильтра и все подводящие/отводящие патрубки на предмет трещин, разрывов или деформаций. Особое внимание уделите участкам возле хомутов и изгибам резиновых элементов – там чаще всего возникают повреждения. Проверьте плотность прилегания уплотнительных поверхностей крышки фильтра и надежность затяжки всех креплений.

Извлеките воздушный фильтр, оцените степень загрязнения светофильтрующего материала. Сильное затемнение, масляные пятна или скопление крупного мусора требуют замены. Продуйте элемент компрессором (давление не выше 0.5 бар) только с обратной стороны потока, чтобы не повредить соты. Не пытайтесь промывать бумажные фильтры водой или растворителями.

Критерии для замены и проверки герметичности

Используйте один из методов для выявления неявных подсосов воздуха:

Запустите двигатель и обработайте стыки патрубков очистителем карбюратора – изменение оборотов укажет на разгерметизацию
Подайте дым под давлением (специальным генератором) в систему после ДМРВ – визуализируйте утечки

Состояние фильтра	Действие
Серый равномерный налет	Продуть, установить обратно
Масляные пятна, деформация	Обязательная замена
Разрывы материала	Замена + диагностика ДВС

Обработайте соединения силиконовой смазкой перед сборкой – это улучшит герметизацию и продлит срок службы резины
Убедитесь, что патрубки не контактируют с острыми кромками кузова или горячими элементами двигателя
После замены фильтра сбросьте адаптации ЭБУ – это исключит влияние прежних топливных коррекций

Настройка начального угла опережения зажигания

Установка начального угла опережения зажигания (УОЗ) критична для корректной работы двигателя с моновпрыском: неправильный угол вызывает детонацию, снижение мощности, перегрев или повышенный расход топлива. Начальный УОЗ выставляется при холостых оборотах без нагрузки и служит базой для работы электронного блока управления (ЭБУ), который динамически корректирует его в зависимости от режима работы.

Для точной настройки требуется стробоскоп и диагностический сканер для контроля показаний ЭБУ. Предварительно убедитесь в исправности системы зажигания (свечи, ВВ-провода, катушка), отсутствии подсоса воздуха и правильной работе датчика положения коленвала (ДПКВ). Отключите сервопривод дросселя, если он влияет на положение заслонки.

Пошаговая процедура регулировки

Прогрейте двигатель до рабочей температуры (80–90°C).
Подключите стробоскоп к высоковольтному проводу 1-го цилиндра согласно инструкции производителя.
Снимите вакуумный шланг с корректора опережения (если предусмотрен) и заглушите его.
Найдите метки УОЗ на шкиве коленвала и ГРМ (обычно обозначены рисками или точками).
Запустите двигатель на холостом ходу (обороты должны соответствовать спецификации, обычно 750–850 об/мин).
Направьте луч стробоскопа на метки – при правильном УОЗ они должны совпасть.
Ослабьте болт крепления датчика ДПКВ или трамблера (в зависимости от конструкции).
Поворачивайте корпус датчика/трамблера до совмещения меток, затем затяните крепёж.

Параметр	Нормальное значение	Признаки ошибки
УОЗ на холостом ходу	6–12° до ВМТ	Детонация (ранний угол), перегрев (поздний угол)
Стабильность меток	Неподвижное положение	Дрожание метки – неисправность ДПКВ или цепи зажигания

Советы специалистов: Всегда сверяйтесь с технической документацией авто – требования к УОЗ варьируются в зависимости от модели. После регулировки проверьте угол в движении: при резком нажатии педали газа не должно возникать детонационных стуков. Используйте диагностический сканер для контроля корректировок УОЗ ЭБУ в режиме реального времени.

Важно: На двигателях с трамблером убедитесь, что центробежный и вакуумный регуляторы исправны. При сбитых метках ГРМ предварительно восстановите правильность установки ремня/цепи – ошибка даже на 1 зуб сделает регулировку УОЗ неэффективной.

Проверка работы топливной форсунки

Убедитесь в отсутствии механических повреждений корпуса форсунки и подводящих топливных магистралей. Проверьте целостность уплотнительных колец и крепежных элементов, обращая внимание на следы топливных подтеков или коррозии. Отложения на распылителе указывают на необходимость чистки.

Измерьте сопротивление обмотки электромагнитной катушки мультиметром. Снимите электрический разъем, подключите щупы к контактам форсунки. Нормальное сопротивление для большинства систем моновпрыска составляет 1.5–4 Ом. Значения за пределами этого диапазона свидетельствуют об обрыве или замыкании.

Методы диагностики распыления и герметичности

Для проверки производительности и формы факела используйте специализированный стенд или соберите тестовую схему:

Подайте 12В от АКБ на контакты форсунки через реле или кнопку
Подключите к входному штуцеру топливную магистраль с давлением 2.5–3.5 бар
Направьте распылитель в прозрачную емкость

Активируя подачу напряжения, оцените:

Равномерность конуса распыла (отсутствие "плевков")
Объем подачи за цикл (сравните с паспортными данными)
Герметичность запорного клапана (капли после отключения питания недопустимы)

Параметр	Норма	Отклонение
Сопротивление катушки	1.5–4 Ом	Обрыв/КЗ обмотки
Форма факела	Равномерный конус	Загрязнение жиклера
Протечка после отключения	0 капель/30 сек	Износ иглы/седла

При неудовлетворительных результатах выполните ультразвуковую очистку в сервисе. Повторную проверку проводите только с установленными новыми уплотнениями – старые кольца после демонтажа подлежат замене.

Регулировка винта качества смеси холостого хода

Проверьте прогрев двигателя до рабочей температуры (80-90°C), отключите все энергопотребители (фары, кондиционер). Заглушите подсос, если он используется. Убедитесь в исправности системы зажигания и отсутствии подсоса воздуха во впускном тракте.

Запустите двигатель и дайте ему стабилизироваться на холостых оборотах. Подключите тахометр (если отсутствует штатный) для точного контроля частоты вращения коленвала. Подготовьте тонкую плоскую отвертку.

Порядок настройки

Найдите регулировочный винт качества (обычно расположен на корпусе дросселя или редукторе давления, обозначен буквой "Q" или "CO")
Плавно закручивайте винт по часовой стрелке до момента легкого упора, не прикладывая усилий
Медленно выкручивайте винт против часовой стрелки на 2-3 оборота для стартовой позиции
Контролируя тахометр, вращайте винт с шагом 1/4 оборота до достижения максимальных стабильных оборотов холостого хода
Зафиксируйте положение винта, при котором обороты начинают снижаться (это точка оптимального состава смеси)
Откорректируйте винтом количества холостой ход до значений, указанных в спецификации ТС (обычно 750-850 об/мин)

После регулировки проверьте реакцию двигателя: резко нажмите и отпустите педаль газа. Если наблюдается провал оборотов или остановка мотора – повторите калибровку, сместив винт качества на 1/8 оборота против часовой стрелки. При устойчивой работе на всех режимах настройка завершена.

Типичные ошибки	Последствия	Решение
Регулировка на холодном двигателе	Нестабильный холостой ход после прогрева	Повторная настройка при t° 80-90°C
Слишком обедненная смесь (винт вкручен)	Детонация, перегрев, рывки при разгоне	Выкрутить на 1/2 оборота + проверка датчиков
Избыточное обогащение (винт выкручен)	Повышенный расход, черный дым из выхлопа	Поэтапное закручивание с контролем СО

Корректировка винта количества оборотов холостого хода

Винт количества регулирует базовый объем воздуха, поступающего в обход дроссельной заслонки, напрямую влияя на частоту вращения коленчатого вала при холостом ходе. Он расположен на корпусе моновпрыска и обычно имеет плоскую или крестообразную шлицевую головку, часто оснащен пружиной для фиксации положения.

Физический доступ к винту требует предварительного демонтажа воздушного фильтра и патрубков для обеспечения свободного манипулирования отверткой. Обязательно убедитесь в отсутствии подсосов воздуха и исправности датчиков (ДПДЗ, ДТОЖ) перед началом регулировки.

Процедура настройки

Прогрейте двигатель до рабочей температуры (80-90°C), отключите все энергопотребители (фары, кондиционер, печку). Заглушите мотор и подключите диагностический сканер для контроля оборотов в реальном времени. Запустите двигатель повторно и выполните следующее:

Плавно вращайте винт по часовой стрелке до момента начала неустойчивой работы ДВС (обороты снижаются).
Медленно выкручивайте винт против часовой стрелки до достижения целевых оборотов холостого хода.
Контролируйте показатели сканера: для большинства моновпрысковых систем нормой является 750-850 об/мин.

После установки требуемых оборотов проверьте реакцию двигателя:

Резко нажмите и отпустите педаль акселератора – обороты должны плавно вернуться к заданному значению без «проседания».
Прослушайте двигатель на предмет детонации или плавающих оборотов в течение 30 секунд.

Типичные ошибки	Последствия	Решение
Слишком высокие обороты (свыше 900 об/мин)	Перерасход топлива, износ сальников	Повторная регулировка с контролем сканера
Заниженные обороты (менее 700 об/мин)	Вибрации, заглохание при нагрузке	Проверка состояния РХХ, чистка канала
Нестабильность после регулировки	Плавание оборотов ±50 об/мин	Диагностика ДМРВ, герметичности впуска

При корректной настройке система должна удерживать обороты в пределах ±20 об/мин от заданного значения. Если достичь стабильности не удается – выполните калибровку винта качества (состава смеси) или проверьте регулятор холостого хода. Зафиксируйте винт стопорной гайкой (при наличии) после окончательной регулировки.

Диагностика системы зажигания на работающем двигателе

Нестабильная работа двигателя с моновпрыском часто указывает на проблемы в системе зажигания. Характерные признаки включают троение (пропуски зажигания в одном или нескольких цилиндрах), заметную вибрацию мотора, особенно на холостом ходу, потерю мощности и приемистости, а также повышенный расход топлива. Иногда можно ощутить запах несгоревшего бензина из выхлопной трубы.

Диагностику системы зажигания удобно начинать на работающем двигателе, что позволяет выявить неисправности, проявляющиеся только под нагрузкой или при определенных температурных условиях. Этот этап предшествует детальной проверке компонентов "на холодную" и помогает локализовать проблему.

Методы диагностики на работающем моторе

Для выявления неисправностей используйте следующие методы:

Визуальный осмотр в темноте: Заведите двигатель в темном гараже или с наступлением сумерек. Осмотрите высоковольтные провода, катушку зажигания, крышку трамблера (если применимо) и сам корпус моновпрыска. Искрение (синие искры) по поверхности проводов, катушки или корпуса свидетельствует о пробое изоляции и утечке высокого напряжения.
Прослушивание: Используйте пластиковую трубку или большую отвертку, приложив один конец к уху, а другим поочередно касайтесь корпуса катушки зажигания и каждого высоковольтного провода. Отчетливое потрескивание указывает на пробой изоляции в этом месте.
Поочередное снятие высоковольтных проводов (с осторожностью!):
1. Заведите двигатель и дайте ему выйти на режим холостого хода.
2. Специальными диэлектрическими щипцами или в толстых резиновых перчатках поочередно снимайте наконечник высоковольтного провода со свечи каждого цилиндра.
3. Наблюдайте за изменением работы двигателя. Если обороты не снижаются и звук работы двигателя не меняется при снятии провода с конкретной свечи – этот цилиндр не работает (пропуски зажигания). Причина может быть в неисправной свече, проблемном проводе, неверном зазоре свечи или, реже, в механической проблеме цилиндра (компрессия). Если при снятии любого провода двигатель глохнет – это косвенно указывает на исправность системы зажигания в целом (но не отдельных элементов).
Проверка сигнала управления катушкой: С помощью осциллографа или диагностического сканера, подключенного к разъему ЭБУ, проверьте наличие и форму управляющего сигнала, который блок управления подает на первичную обмотку катушки зажигания. Отсутствие сигнала или его неверная форма указывают на неисправность самого ЭБУ, его цепей питания/заземления или датчиков (ДПКВ, ДПРВ), формирующих базовый сигнал для расчета момента искрообразования.

Таблица: Связь симптомов с возможными причинами

Симптом при диагностике	Возможная причина
Искрение по проводу/катушке в темноте	Пробой изоляции ВВ-провода, трещина в катушке/крышке трамблера
Отчетливое потрескивание при прослушивании	Пробой изоляции ВВ-провода или катушки
Отсутствие реакции двигателя на снятие ВВ-провода с конкретной свечи	Неисправность свечи зажигания, ВВ-провода, низкая компрессия в цилиндре
Двигатель глохнет при снятии ЛЮБОГО ВВ-провода	Система зажигания работает в целом (требуется детальная проверка компонентов)
Отсутствие управляющего сигнала на катушку	Неисправность ЭБУ, ДПКВ/ДПРВ, обрыв/КЗ в цепи управления

Крайне важно соблюдать меры безопасности! Работайте только в диэлектрических перчатках при манипуляциях с высоковольтными элементами на работающем двигателе. Никогда не прикасайтесь голыми руками к токоведущим частям – риск получения сильного электрического удара очень высок.

Проверка вакуумных магистралей на утечки

Вакуумные магистрали напрямую влияют на работу датчиков и регулятора давления топлива моновпрыска. Даже незначительная утечка приведет к обеднению топливной смеси, нестабильным оборотам холостого хода, провалам при разгоне и повышенному расходу топлива. Негерметичность системы нарушает расчетные параметры, на которые опирается ЭБУ при управлении впрыском.

Обнаружение утечек требует тщательного подхода, так как часто они скрыты от прямого визуального контроля. Микротрещины в шлангах, расслоение резины, неплотные соединения на штуцерах или коллекторе – типичные проблемные места, которые необходимо проверить в первую очередь.

Методы диагностики утечек вакуума

1. Визуальный и тактильный осмотр:

Тщательно осмотрите все вакуумные шланги по всей длине на предмет трещин, потертостей, вздутий, затвердевания резины или следов масляных потеков.
Проверьте надежность посадки шлангов на штуцерах (датчика абсолютного давления/разрежения во впускном коллекторе, регулятора давления топлива, вакуумного усилителя тормозов и т.д.). Убедитесь в наличии и затяжке хомутов.
Аккуратно пошевелите шланги в местах соединений и на изгибах – иногда трещины открываются только при механическом воздействии.

2. Проверка с помощью дымогенератора (наиболее эффективный метод):

Заглушите двигатель.
Найдите подходящую точку подключения во впускном тракте (например, отсоедините толстый вакуумный шланг от коллектора или регулятора давления).
Подайте дым под небольшим давлением в систему.
Внимательно наблюдайте за всеми вакуумными линиями, соединениями, корпусом дроссельной заслонки, впускным коллектором. Место утечки будет явно обозначено выходом дыма.

3. Проверка с помощью распылителя (мыльного раствора или очистителя карбюратора):

Запустите двигатель и дайте ему поработать на холостом ходу.
Тщательно распыляйте мыльный раствор (вода с моющим средством) или маленькими порциями очиститель карбюратора на подозрительные участки шлангов и соединений.
Наблюдайте за реакцией двигателя: если обороты резко изменяются (обычно повышаются при втягивании очистителя через трещину) или в месте нанесения раствора появляются пузыри – здесь утечка.
Осторожно! Избегайте попадания большого количества жидкости на электрические компоненты. Не распыляйте на горячие детали.

4. Проверка вакуумного усилителя тормозов:

Отсоедините шланг от обратного клапана усилителя тормозов.
Заглушите штуцер на коллекторе (например, подходящим болтом).
Запустите двигатель. Если работа двигателя стабилизировалась, проблема в усилителе тормозов или его шланге.
Можно отсоединить шланг от обратного клапана усилителя и заткнуть его пальцем. Если работа двигателя нормализуется – негерметичен сам усилитель.

Симптом утечки	Возможное место
Плавающие/высокие обороты ХХ	Основной коллектор, шланг ДАД, прокладка под дросселем
Провалы при резком нажатии газа	Трещины в длинных шлангах, соединения РДТ
Падение мощности, троение	Прокладка впускного коллектора, крупные трещины в шлангах
Горит лампа "Check Engine" (ошибки по обеднению смеси)	Любая значительная утечка

Обнаруженные поврежденные шланги подлежат обязательной замене на новые аналогичного диаметра и типа. Запрещается временный ремонт изолентой или герметиком – это ненадежно и опасно. После замены любых компонентов или устранения утечек необходимо провести повторную проверку герметичности системы для подтверждения успешности ремонта.

Тестирование характеристик топливного насоса

Проверка производительности топливного насоса – обязательный этап диагностики моновпрыска. Недостаточное давление или сниженная подача топлива приводят к обеднению смеси, пропускам зажигания и неустойчивой работе двигателя на всех режимах.

Для точной оценки используют манометр, подключаемый к топливной рампе, и мерную емкость. Замеры проводят при работающем и выключенном двигателе, сравнивая показатели с техническими требованиями производителя.

Порядок тестирования

Выполните следующие шаги для объективной оценки:

Подключите манометр к сервисному штуцеру топливной рампы через переходник
Запустите двигатель и зафиксируйте рабочее давление на холостом ходу
Пережмите обратную магистраль для проверки максимального давления (не более 5 сек)
Снимите показания при резком открытии дросселя
Остановите двигатель и контролируйте скорость падения давления (утечки)

Параметр	Нормальное значение	Последствия отклонений
Рабочее давление	2.5-3.5 бар	Низкое: обеднение смеси Высокое: переобогащение
Производительность	1-1.5 л/мин	Недостаток топлива на высоких оборотах
Скорость утечки	Менее 0.2 бар/мин	Длительный запуск, падение давления

Критические признаки неисправности: скачки давления при открытии дросселя, медленный рост при запуске, падение ниже 2.0 бар на холостом ходу. При таких симптомах насос подлежит замене.

Используйте только калиброванные манометры – погрешность бытовых приборов достигает 15%. Для проверки объема подачи отсоедините обратную магистраль и направьте топливо в мерную емкость на 30 секунд. Умножьте результат на 2 для получения л/мин.

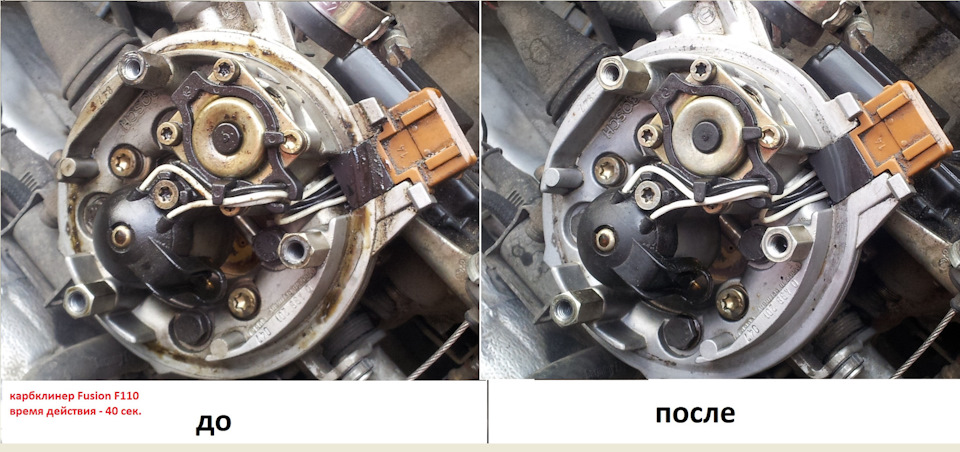

Чистка и проверка дроссельного узла

Отсоедините воздушный патрубок и демонтируйте дроссельный узел, предварительно сняв регулятор холостого хода (РХХ) и датчик положения дроссельной заслонки (ДПДЗ). Замочите корпус в аэрозольном очистителе карбюратора или специальном растворе на 15-20 минут для размягчения нагара. Используйте мягкую кисточку и безворсовые салфетки для удаления грязи с каналов, оси заслонки и внутренних поверхностей, избегая абразивных материалов.

Проверьте механизм заслонки на отсутствие заеданий и плавность хода – любое подклинивание указывает на износ оси или необходимость повторной очистки. Осмотрите посадочные места РХХ и ДПДЗ на предмет повреждений, а контакты разъемов – на окисление. Продуйте все каналы сжатым воздухом под низким давлением (не более 3-4 бар), уделяя внимание калиброванным отверстиям системы холостого хода.

Контроль параметров после чистки

После установки узла на двигатель выполните базовые проверки:

Герметичность прилегания заслонки: подсветите фонарем с обратной стороны при закрытом положении – зазоры по контуру не должны превышать 0.1 мм.
Сопротивление ДПДЗ: замерьте мультиметром плавность изменения показаний при ручном открытии заслонки (скачки свидетельствуют о неисправности датчика).
Ход штока РХХ: при включении зажигания шток должен плавно выдвинуться на 15-20 мм без задержек.

Параметр	Нормальное значение	Метод проверки
Зазор заслонки	≤0.1 мм	Визуальный контроль с подсветкой
Сопротивление ДПДЗ	Плавное изменение 1-5 кОм	Мультиметр в режиме омметра
Напряжение опорное ДПДЗ	5±0.2В	Мультиметр на разъеме при включенном зажигании

Важно: После сборки откалибруйте нулевую позицию ДПДЗ через диагностическое ПО. При отсутствии доступа к софту установите датчик так, чтобы напряжение на сигнальном контакте при закрытой заслонке составляло 0.45-0.55В. Запустите двигатель и проверьте стабильность холостых оборотов – отклонение более чем на ±50 об/мин от номинала требует повторной регулировки РХХ или поиска подсосов воздуха.

Финишная балансировка СО/СН в выхлопных газах

Прогрейте двигатель до рабочей температуры (80-90°C), убедитесь в отсутствии подсоса воздуха и исправности свечей/высоковольтных проводов. Подключите газоанализатор к выхлопной трубе, предварительно откалибровав его по инструкции производителя.

Снимите показания СО (оксид углерода) и СН (углеводороды) на холостом ходу (750-850 об/мин). Целевые значения для исправного мотора: СО – 0.5-1.5%, СН – не более 100 ppm. При отклонениях приступайте к регулировке.

Алгоритм регулировки

Для коррекции используйте винты на корпусе моновпрыска:

Винт количества смеси (базовый): влияет на общий уровень СО. Поворот по часовой стрелке обедняет смесь, против – обогащает.
Винт качества (дополнительный воздух): корректирует СН. Поворот по часовой стрелке уменьшает подачу воздуха (повышает СН), против – увеличивает (снижает СН).

Последовательность действий:

Добейтесь значения СО ≈1% регулировкой винта количества.
Если СН превышает 100 ppm, поверните винт качества против часовой стрелки на ¼ оборота.
Проверьте реакцию СН через 10 секунд. Повторите шаг 2 при необходимости.
Контролируйте обороты холостого хода: при изменении более чем на 50 об/мин скорректируйте их отдельным регулятором ХХ.
Повторяйте пункты 1-4 до достижения нормы СО/СН.

Критерии успешной балансировки:

Параметр	Диапазон нормы	Риск при нарушении
СО	0.5-1.5%	Высокий расход, нагар
СН	≤100 ppm	Детонация, перегрев
Обороты ХХ	800±50 об/мин	Неустойчивая работа

После регулировки проверьте реакцию на резкое открытие дросселя: кратковременное повышение СО до 3% и СН до 300 ppm допустимо. При завышенных значениях проверьте ускорительный насос или датчик температуры воздуха.

Контроль стабильности работы после настроек

После завершения калибровки параметров моновпрыска выполните серию тестовых запусков двигателя на разных режимах. Обращайте внимание на плавность набора оборотов, отсутствие провалов или детонации при резком открытии дросселя. Зафиксируйте показания лямбда-зонда и УДК на холостом ходу (750-850 об/мин) и под нагрузкой (2000-4000 об/мин).

Проверьте реакцию системы на переходные процессы: резко нажмите и отпустите педаль акселератора 5-7 раз подряд. Устойчивая работа без захлебывания или колебаний оборотов свидетельствует о корректной настройке топливных карт и ускорительного насоса. Замерьте токсичность отработавших газов газоанализатором на прогретом двигателе – значения CO должно находиться в пределах 0.5-1.5%, CH не превышать 100 ppm.

Критерии оценки стабильности

Равномерная работа на холостом ходу (допустимое отклонение ±20 об/мин)
Отсутствие черного дыма при разгоне
Быстрое возвращение к холостым оборотам после сброса газа
Стабильные показания давления топлива (2.5-3.0 бар)

Параметр	Норма	Метод проверки
Обороты ХХ	800±50 об/мин	Сканер/тахометр
Напряжение ДПДЗ	0.45-0.55В (закрыт)	Мультиметр
Коррекция топлива	±5%	Диагностический адаптер

Совершите тестовую поездку протяженностью 15-20 км, включая:

Движение в гору с постоянной нагрузкой
Резкие ускорения на пониженной передаче
Торможение двигателем

Проверьте свечи зажигания после остывания – нормальный цвет изолятора: светло-коричневый
Проанализируйте данные самодиагностики на наличие ошибок (коды P0171, P0174 указывают на обеднение смеси)

При выявлении нестабильности выполните точечную коррекцию топливоподачи в проблемных зонах оборотов. Используйте метод последовательных приближений: вносите изменения не более 5% за одну итерацию, после каждого изменения повторяйте цикл проверок. Особое внимание уделите участкам перехода между режимами (разгон/торможение).

Список источников

Для подготовки материала использовались специализированные технические руководства и практические наработки экспертов в области автомобильных систем впрыска топлива. Основное внимание уделялось актуальным методикам диагностики и регулировки моновпрысковых инжекторов.

Ниже представлены ключевые источники, содержащие детальные алгоритмы работ, спецификации производителей и рекомендации по обслуживанию:

Официальные сервисные мануалы производителей автомобилей (Volkswagen, Audi, Opel) для моделей с системой Mono-Motronic
Технический справочник Bosch "Системы впрыска бензина" (раздел о конструктивных особенностях моновпрыска)
Практическое руководство "Диагностика и ремонт топливных систем" издательства "За рулём"
Методические рекомендации НИИ Автоприборов по калибровке регуляторов давления
Отчёты о испытаниях форсунок в лаборатории "Карбюратор-Сервис" (Москва)
Видеоархив семинаров Академии Bosch по адаптации дроссельных заслонок
Статистика отказов моновпрыска из базы данных СТО "Инжектор-Центр" (2018-2023 гг.)
