Настройка пневмоподвески Touareg своими руками

Статья обновлена: 18.08.2025

Пневмоподвеска Volkswagen Touareg обеспечивает комфорт и управляемость, но требует периодической адаптации после замены компонентов, сбоев или ремонта.

Некорректная работа системы проявляется в ошибках на панели приборов, неравномерной высоте кузова или снижении динамических характеристик автомобиля.

Процедура адаптации выполняется через диагностическое оборудование и включает калибровку датчиков уровня, сброс ошибок и обучение новых параметров подвески.

Точное соблюдение регламента гарантирует стабильную работу пневмосистемы и предотвращает преждевременный износ деталей.

Принцип работы пневмоподвески Touareg: краткий ликбез

Пневмоподвеска Volkswagen Touareg заменяет традиционные пружины и амортизаторы на эластичные пневмобаллоны, заполненные сжатым воздухом. Каждое колесо оснащено индивидуальным воздушным элементом, изготовленным из прочной резино-кордовой смеси. Давление в этих баллонах регулируется автоматически или вручную через систему клапанов и воздушных магистралей.

Компрессор, расположенный обычно в багажном отделении или под днищем, нагнетает воздух из атмосферы в ресивер (воздушный резервуар). От ресивера воздух распределяется по контурам подвески через электромагнитные клапаны, управляемые блоком управления (ЭБУ подвески). ЭБУ получает данные о скорости, высоте кузова, ускорениях и режиме движения от сети датчиков.

Ключевые компоненты системы

• Пневмобаллоны: Поддерживают кузов, изменяя жесткость и клиренс при заполнении/сбросе воздуха
• Электронный блок управления (ЭБУ): Анализирует данные датчиков и управляет исполнительными механизмами
• Компрессор с осушителем: Нагнетает и очищает воздух от влаги
• Ресивер: Аккумулирует сжатый воздух для быстрой регулировки

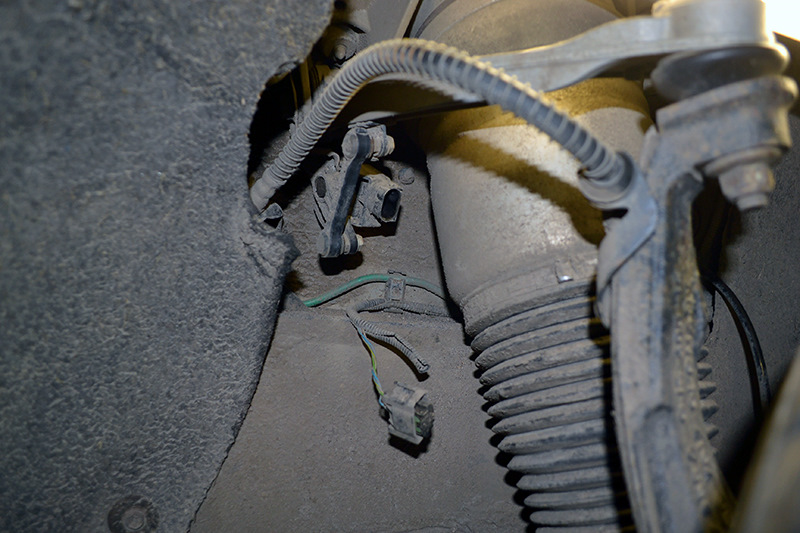

• Датчики уровня кузова: Фиксируют расстояние между колесом и кузовом на каждом углу
• Клапанный блок: Распределяет воздух по контурам подвески

Алгоритм работы

1. Датчики уровня непрерывно передают данные о высоте кузова в ЭБУ
2. ЭБУ сравнивает фактические показания с заданными значениями для текущего режима (нормальный/бездорожье/спорт/загрузка)
3. При отклонениях блок активирует компрессор и клапаны
4. Воздух нагнетается в баллоны (подъем авто) или стравливается через соленоидные клапаны (опускание)
5. Система стабилизирует положение кузова независимо от нагрузки и рельефа

Динамическая адаптация: При разгоне автоматически снижается клиренс для улучшения аэродинамики. В поворотах система подкачивает внешние баллоны, противодействуя крену. При движении по бездорожью увеличивает дорожный просвет, а на трассе - опускает кузов для устойчивости.

Режим	Высота (мм)	Скорость активации
Бездорожье+	+300	до 30 км/ч
Нормальный	180	до 120 км/ч
Спорт	-25	свыше 140 км/ч
Погрузка	-40	ручная активация

Важно: Система поддерживает заданную высоту даже при изменении нагрузки (например, при заполнении багажника). При длительной стоянке возможен автоматический сброс давления для разгрузки уплотнений. Все регулировки происходят без потери плавности хода благодаря интегрированным амортизаторам с электронным управлением демпфированием.

Инструменты для адаптации: что понадобится в работе

Процедура адаптации пневмоподвески Volkswagen Touareg требует использования специализированного оборудования для взаимодействия с электронными блоками управления (ЭБУ) автомобиля. Без него корректная калибровка датчиков уровня кузова и настройка системы невозможна.

Помимо диагностических приборов, потребуются базовые инструменты для обеспечения безопасного доступа к компонентам подвески и соблюдения технических условий процедуры. Подготовка рабочего места и соблюдение инструкций критически важны для успешного выполнения задачи.

Основное оборудование

• Диагностический сканер с поддержкой VAG: Обязателен прибор уровня VCDS (VAG-COM), ODIS (с онлайн-доступом для новых моделей) или аналоги (Autocom, Delphi). Должен уметь работать с модулем пневмоподвески (J197).
• Программное обеспечение: Актуальная версия софта для выбранного сканера, включающая актуальные базы данных для Touareg соответствующего поколения.
• Ноутбук или планшет: Для работы с диагностическим оборудованием, должен быть заряжен и иметь стабильное соединение.

Вспомогательные инструменты и материалы

• Набор гаечных ключей и головок: Для демонтажа колес и возможного доступа к датчикам уровня кузова или пневмобаллонам.
• Домкрат и подставки (козлы): Надежные, рассчитанные на вес автомобиля. Никогда не работайте только на домкрате!
• Компрессор: Штатный автомобильный или внешний для проверки/подкачки системы.
• Манометр: Для контроля давления в пневмобаллонах (если требуется диагностика утечек).
• Измерительная рулетка или линейка: Для точного замера расстояния от центра ступицы до колесной арки на всех колесах.
• Калибровочные грузы: Часто требуются по инструкции (обычно 70 кг на каждое сиденье + 50 кг в багажник).

Дополнительно

• Техническая документация: Актуальное руководство по ремонту Touareg (ETKA, ELSA) или точные инструкции по адаптации для конкретной модели/года.
• Источник бесперебойного питания (ИБП): Рекомендуется для ноутбука/сканера во избежание сбоев при отключении электричества.
• Фонарь: Для подсветки рабочих зон под автомобилем.

Сканирование ошибок через VCDS: подготовка к адаптации

Перед запуском процедуры адаптации пневмоподвески критически важно выполнить полное сканирование системы через VCDS. Это выявляет существующие ошибки в модулях подвески (34-Level Control) и смежных системах (двигатель, АБС, рулевое управление), которые могут блокировать адаптацию или искажать её результаты. Любая активная ошибка требует устранения до перехода к следующим шагам.

Убедитесь, что уровень заряда аккумулятора превышает 12.5В, подключите зарядное устройство для предотвращения сбоев. Запустите двигатель, отключите все потребители энергии (климат-контроль, фары, аудиосистему). Проверьте давление в шинах – оно должно соответствовать заводским рекомендациям для конкретной модификации Туарега, иначе данные датчиков уровня будут некорректны.

Порядок диагностики и требования

Выполните следующие действия в VCDS:

1. Откройте Auto-Scan для комплексной проверки всех модулей
2. Перейдите в Модуль 34 – Level Control → Fault Codes
3. Зафиксируйте и очистите ошибки (при наличии)
4. Проверьте реальные значения в группах измерений:
   • Группа 001: текущая высота всех датчиков
   • Группа 002: целевая высота и статус адаптации
   • Группа 003: давление в пневмобаллонах

Обязательные условия для успешной адаптации:

Температура воздуха	От +5°C до +45°C
Состояние подвески	Автомобиль стоит на ровной поверхности (±1°)
Загрузка	Пустой салон и багажник, полный бак топлива
Статус ошибок	0 активных ошибок в модуле 34

Если после очистки ошибки возвращаются – диагностируйте и устраните неисправность (типичные проблемы: утечки воздуха, неисправные датчики уровня, повреждённые провода CAN-шины). Повторно выполните сканирование для подтверждения готовности системы.

Расположение пневмокомпрессора Туарег: где искать

На моделях Volkswagen Touareg с пневмоподвеской компрессорный блок располагается в задней части автомобиля. Основная цель его размещения в этой зоне – защита от дорожной грязи, воды и механических повреждений, а также оптимизация свободного пространства в салоне и багажнике.

Конкретное местоположение варьируется между поколениями, но общий принцип сохраняется: ищите прямоугольный металлический модуль с подключенными воздушными магистралями и электрическими разъёмами. Наиболее вероятные точки установки перечислены ниже.

Типовые места установки компрессора

• Под багажником справа: Снимите обивку правой ниши багажного отделения. Блок часто крепится вертикально за колесной аркой.
• Под днищем: В зоне заднего моста, прикрыт пластиковой или металлической защитной панелью (требуется подъём авто).
• Левая боковая ниша багажника: Рядом с запаской или инструментами, за откидной крышкой.

Для точной идентификации обратите внимание на характерные признаки компрессора:

Размеры	≈ 20×15×10 см (алюминиевый корпус)
Детали	2-4 воздушных штуцера, жгут проводов, вентиляционные отверстия
Звук	Чётко слышимое гудение при включении зажигания или корректировке клиренса

Важно! Перед демонтажем обязательно обесточьте систему – отсоедините клемму аккумулятора и стравите давление из ресивера через сервисный клапан. Помните о герметичности соединений при обратной сборке.

Сборка самодельного кабеля для корректировки давления

Для связи с блоком управления пневмоподвески (J197) потребуется создать адаптер с разъемом OBD-II (16-pin) и 6-контактным диагностическим разъемом Touareg (расположен под рулевой колонкой). Основные компоненты: стандартный OBD-II кабель (например, KKL VAG-COM 409.1), 6-контактный разъем типа Delphi (номер 12048055 или аналог), 4 провода сечением 0.5 мм².

Распиновку начинайте с OBD-стороны: контакт 4 (GND) соедините с пином 1 диагностического разъема авто, контакт 7 (K-Line) – с пином 4 авто. Контакт 16 (+12V) OBD подключается к пину 2 авто, контакт 5 (Signal Ground) – к пину 3 авто. Изолируйте соединения термоусадкой, проверьте непрерывность цепи мультиметром перед подключением.

Критические этапы сборки

Схема подключения:

OBD-II (16-pin)	6-pin разъем авто	Назначение
Pin 4	Pin 1	Земля (GND)
Pin 7	Pin 4	Диагностическая линия K
Pin 16	Pin 2	Питание +12V
Pin 5	Pin 3	Signal Ground

Порядок действий:

1. Обрежьте OBD-II кабель на 20 см от разъема, зачистите провода
2. Припаяйте согласно таблице к контактам 6-pin разъема
3. Установите экранирующую оплетку на сигнальные провода (K-Line)
4. Проверьте отсутствие коротких замыканий между соседними пинами

Важно: Используйте ПО VCDS или аналогичное с поддержкой кодирования блока J197. После физической сборки выполните калибровку датчиков уровня через базовые установки (Grundeinstellung).

Типовые ошибки:

• Перепутанные контакты K-Line и питания
• Отсутствие соединения Signal Ground (вызывает сбои связи)
• Использование неэкранированных проводов (приводит к помехам)

Проверка давления в ресивере: нормативные значения

Контроль давления в ресивере пневмоподвески Volkswagen Touareg – критически важная процедура для диагностики и адаптации системы. Ресивер выступает буферным накопителем сжатого воздуха, обеспечивающим оперативное изменение клиренса и стабилизацию положения кузова. Несоответствие давления заводским параметрам приводит к некорректной работе компрессора, ошибкам уровня и повышенной нагрузке на элементы пневмосистемы.

Номинальное давление в ресивере должно достигать значений в диапазоне 14–16 бар (для моделей с завода). Точный параметр зависит от года выпуска и модификации подвески. При падении ниже 12 бар система фиксирует неисправность (ошибки типа C10A1 или C104B), компрессор работает непрерывно, а адаптация становится невозможной. Превышение 18 бар опасно разгерметизацией магистралей или повреждением ресивера.

Порядок проверки и ключевые требования

• Условия замера: Двигатель запущен, пневмосистема в рабочем режиме (компрессор отключён после заполнения).
• Инструменты: Манометр высокого давления (шкала до 25 бар) с переходником под штуцер ресивера (обычно расположен на его торце).
• Этапы:
  1. Снять защитную крышку со штуцера ресивера.
  2. Подключить манометр, убедившись в герметичности соединения.
  3. Зафиксировать показания прибора после стабилизации стрелки.
  4. Сравнить результат с нормативом для вашей модели (актуальные данные – в сервисной документации VAS или ODIS).

Состояние системы	Давление (бар)	Рекомендуемое действие
Норма	14–16	Адаптация разрешена
Ниже нормы	<12	Проверка герметичности ресивера, клапанов, магистралей; замена неисправных компонентов
Критическое превышение	>18	Диагностика редукционного клапана, блока управления, датчика давления

Адаптация высоты кузова: постановка в сервисное положение

Перед адаптацией пневмоподвески Touareg обязательно установите автомобиль в сервисное положение кузова. Это этап калибровки системы, при котором ЭБУ подвески запоминает точные эталонные значения высоты рамы относительно колесных арок для всех четырех углов. Данная процедура обеспечивает корректную работу автоматического выравнивания и предотвращает ошибки в расчете клиренса.

Для активации сервисного положения требуется диагностический сканер (например, VCDS, ODIS или VAS-PC) с доступом к блоку управления пневмоподвески (адрес 34). Запустите функцию "Basic Setting" (Базовая установка) и выберите соответствующий канал адаптации – обычно "Channel 01" или "Запись сервисного положения". Система автоматически отрегулирует давление в пневмоэлементах, ориентируясь на датчики уровня кузова.

Критические условия выполнения

• Ровная поверхность (перепад менее 3° по продольной/поперечной оси)
• Номинальное давление в шинах (согласно табличке на стойке водительской двери)
• Пустой багажник, стандартная заправка топливом, отсутствие дополнительной нагрузки
• Включенное зажигание при работающем двигателе (напряжение бортовой сети >13В)
• Температура воздуха в пневмосистеме от +10°C до +40°C

Этап	Действие	Контроль
Подготовка	Установите колеса прямо, отключите АКПП откат	Рычаг КПП в "P", ручник активирован
Активация	Запустите канал адаптации через сканер	Подтвердите запрос в диагностическом ПО
Корректировка	Дождитесь стабилизации кузова (характерные звуки компрессора)	Отсутствие сообщений об ошибках на сканере
Фиксация	Сохраните значения кнопкой "Save" в ПО	Проверка статуса "Adaptation successful"

Важно: При замене датчиков уровня или демонтаже элементов подвески процедуру необходимо повторить. Игнорирование сервисного положения приведет к некорректной работе адаптивного освещения, ошибкам в системе стабилизации (ESP) и преждевременному износу пневмобаллонов.

Калибровка датчиков уровня кузова VW Touareg

Калибровка датчиков уровня обязательна после замены компонентов пневмоподвески, сбоев в работе системы или изменений клиренса. Процедура определяет референсные значения высоты кузова для корректной работы блока управления. Без корректной калибровки возможны ошибки самодиагностики, некорректное выравнивание автомобиля или блокировка подвески.

Для выполнения операции требуется диагностическое оборудование, поддерживающее функции VW Group (например, VCDS, ODIS или VAS-PC). Автомобиль должен находиться на ровной поверхности с исправными датчиками уровня и давлением в шинах, соответствующим спецификациям производителя. Любые нагрузки в салоне или багажнике необходимо исключить.

Процедура калибровки

1. Подключите диагностический сканер к разъему OBD-II и включите зажигание.
2. В меню оборудования выберите блок 34 - Уровень кузова (или J197).
3. Перейдите в раздел Адаптация - 10 → Канал 001.
4. Зафиксируйте текущие значения датчиков:
   • Передний левый (FL)
   • Передний правый (FR)
   • Задний левый (RL)
   • Задний правый (RR)
5. Введите эталонные значения в соответствии с таблицей (в условных единицах):

   Положение	Нормальная высота	Допуск ±
   Передняя ось	350-370	5
   Задняя ось	330-350	5

6. Активируйте запись данных кнопкой Сохранить / Apply.
7. Выполните базовую установку подвески через раздел Basic Settings.
8. Проверьте отсутствие ошибок в разделе DTC Memory.

Критические замечания: При расхождении показаний датчиков более чем на 10 единиц проверьте механическую целостность рычагов датчиков и креплений. После калибровки обязательно проведите тест-драйв с контролем адаптации значений на разных скоростях. Если система не сохраняет параметры – выполните сброс ошибок и повторите процедуру с точным соблюдением последовательности.

Настройка параметров подвески через VCP или ODIS

Для корректировки характеристик пневмоподвески Туарег необходимо подключить диагностический сканер (VCP или ODIS) к OBD-II порту. Убедитесь, что уровень заряда АКБ превышает 12.5В, а давление в пневмосистеме соответствует норме (рекомендуется 7-16 бар). Включите зажигание, но не запускайте двигатель – это предотвратит случайное изменение высоты кузова во время программирования.

После запуска диагностического ПО перейдите в раздел "Пневматическая подвеска" (Address 34 в VCDS/VCP) или "Level Control" в ODIS. Проведите базовую калибровку датчиков уровня, выполнив процедуру "Basic Setting" с активацией блока "Learned Values Reset". Это обязательный этап перед внесением любых изменений в параметры системы.

Ключевые настраиваемые параметры

Параметр	Опция	Эффект
Стандартная высота	Normal / Increased	Поднятие клиренса на 15-25 мм
Скорость адаптации	Sport / Comfort	Жесткость демпфирования
Автоопускание	Enable/Disable	Блокировка снижения при парковке
Порог движения	0-40 км/ч	Скорость перехода в Normal

При изменении высоты используйте кодировку Byte 2 в блоке управления подвеской:

1. Значение 04 – заводские настройки
2. Значение 14 – подъем на 20 мм
3. Значение 24 – подъем на 25 мм

После внесения изменений выполните:

• Адаптацию датчиков угла наклона через Group 004
• Калибровку нулевого положения (Basic Setting group 60)
• Тестовый цикл подъема/опускания

Проверьте отсутствие ошибок в логах (коды от 01400 до 01407 критичны) и сохраните изменения кнопкой "Do It!" в ODIS или "Save" в VCP. При некорректных настройках возможны сбои компрессора и утечки в пневмобаллонах.

Корректировка базы датчиков угла поворота руля

После замены рулевой рейки, датчика угла поворота руля (SAS) или проведения работ с элементами подвески требуется выполнить калибровку нулевого положения. Эта процедура сбрасывает накопленные ошибки позиционирования и обеспечивает корректную интерпретацию данных электронным блоком управления пневмоподвески.

Для успешной адаптации необходимо соблюсти обязательные условия: давление в шинах должно соответствовать норме, автомобиль установлен на ровной горизонтальной поверхности, рулевая рейка отцентрирована, а колеса – в положении прямолинейного движения. Отклонение от этих параметров приведет к некорректной работе системы.

Процедура калибровки

Активация режима калибровки выполняется через диагностическое оборудование, поддерживающее функции VW/Audi (VCDS, ODIS, VAS). Основные этапы:

1. Подключение сканера к диагностическому разъему OBD-II
2. Выбор блока управления "44 - Рулевое управление"
3. Переход в раздел "Базовые установки"
4. Активация группы калибровки "060"
5. Выполнение теста при повороте руля от упора до упора
6. Фиксация нулевого положения при возврате колес в "прямо"

После завершения процедуры сканер отобразит статус "Адаптация успешно завершена". Требуется проверить отсутствие ошибок в смежных системах:

• ABS (код 03)
• Пневмоподвеска (код 34)
• Датчик поперечного ускорения (G200)

Параметр	Нормальное значение	Ошибка калибровки
Угол поворота руля	0.0 ± 1.5°	Смещение > 5°
Скорость поворота	Стабильная	Резкие скачки
Статус SAS	OK/Adapted	Not calibrated

При некорректной адаптации система пневмоподвески блокируется, на приборной панели загорается ошибка "Уровень автомобиля не регулируется". Повторную калибровку можно выполнить через 5 минут после сброса ошибок при строгом соблюдении начальных условий.

Обучение нулевого положения акселерометров

Процедура обучения нулевого положения акселерометров критична для корректной работы пневмоподвески Volkswagen Touareg. Она калибрует датчики ускорения кузова относительно дорожного полотна, обеспечивая точное определение углов наклона и вертикальных перемещений. Без этой калибровки система получает искаженные данные о положении кузова, что ведет к некорректному регулированию давления в пневмоэлементах и нарушению клиренса.

Обучение выполняется исключительно на идеально ровной поверхности с использованием диагностического сканера, подключенного к OBD-II порту. Предварительно проверяется давление в шинах, отсутствие нагрузки в салоне и багажнике, а также исправность всех компонентов подвески. Автомобиль должен находиться в режиме зажигания "ON" при заглушенном двигателе.

Алгоритм выполнения калибровки

1. Активировать диагностический режим через сканер (VCDS, ODIS или аналоги)
2. Перейти в раздел "34 - Пневматическая подвеска" → "Адаптация"
3. Выбрать канал "Нулевое положение акселерометров"
4. Подтвердить выполнение условий: ровная площадка, стандартное давление шин
5. Запустить процедуру кнопкой "Сохранить"/"Выполнить"
6. Дождаться сообщения "Адаптация успешно завершена"
7. Выключить зажигание на 60 секунд для сохранения данных

При успешном обучении система запоминает текущее положение кузова как эталонное (0° по всем осям). Ошибки в процессе часто связаны с механическими повреждениями датчиков, неисправностями уровня контроля (J197) или нарушением условий выполнения. После калибровки обязательно проверяют работу подвески в разных режимах (AUTO/SPORT/OFFROAD), контролируя отсутствие кренов и равномерность клиренса.

Адаптация высоты "нормальный режим" для передней оси

Процедура адаптации уровня "нормальный режим" передней оси требует предварительной подготовки автомобиля. Убедитесь, что давление в шинах соответствует норме, топливный бак заполнен минимум на 50%, водительское сиденье нагружено весом ~75 кг, а в багажнике отсутствуют посторонние предметы. Обязательно отключите активную стабилизацию (если установлена) через меню мультимедийной системы.

Перед началом измерений прогрейте пневмоподвеску, проехав 3-5 км со скоростью свыше 30 км/ч. Установите автомобиль на ровную горизонтальную площадку (перепад высот не более ±3 мм по осям). Зафиксируйте ТС стояночным тормозом, откройте капот, запустите двигатель и отключите все энергопотребители (климат-контроль, фары, аудиосистему).

Последовательность калибровки

1. Подключите диагностический сканер VCDS или ODIS к OBD-II разъему
2. Войдите в блок 34 (система регулирования уровня кузова)
3. Откройте раздел "Адаптация - 10"
4. Выберите канал "Нормальная высота передней оси"

Параметр	Значение
Допустимый диапазон	-10...0...10 мм
Стандартное значение	0 мм
Шаг регулировки	1 мм

Считайте текущие показания датчиков уровня. Если фактическая высота отличается от номинала:

• При занижении введите положительное значение (+1 мм на каждые 5 мм отклонения)
• При завышении укажите отрицательную коррекцию (-1 мм на каждые 5 мм)

Подтвердите изменения кнопкой "Сохранить", выполните тестовый цикл (проезд 500 м со скоростью 15-40 км/ч). Проверьте результат, повторно измерив расстояние между центром колеса и нижним краем арки. Корректная высота для передней оси в нормальном режиме составляет 460±5 мм при ненагруженном ТС.

Адаптация высоты "нормальный режим" для задней оси

Адаптация базовой высоты задней оси в режиме "нормальный" необходима после замены пневмоэлементов, датчиков уровня, ремонта рычагов подвески или сбоев в работе системы. Эта процедура калибрует электронный блок управления (ЭБУ) пневмоподвески, задавая корректные референсные значения для текущей геометрии ходовой части.

Перед началом адаптации убедитесь, что автомобиль стоит на абсолютно ровной поверхности (допустимый уклон ≤1°), давление в шинах соответствует норме, топливный бак заполнен ≥50%, в салоне нет пассажиров и груза. Двигатель должен работать на холостых оборотах, АКПП – в положении "P", ручной тормоз активирован.

Пошаговая процедура адаптации

1. Подключите диагностический сканер (VCDS, ODIS, VAS) к разъёму OBD-II автомобиля.
2. Войдите в раздел "34 - Подвеска с регулируемой амортизацией" → "Адаптация".
3. Выберите канал адаптации для задней оси:
   • VCDS/ODIS: Канал 04 (Normalhaltelage hinten)
   • VAS: Группа 042
4. Активируйте режим обучения:

   Параметр	Значение
   Статус адаптации	Вкл/Активен
   Допустимый диапазон	-10 мм до +10 мм

5. Подтвердите запуск процедуры кнопкой "Сохранить" или "Применить".
6. Дождитесь завершения калибровки (система автоматически определит и сохранит эталонную высоту).
7. Переведите подвеску в режим "Авто" и проверьте визуально:
   • Зазор между колесом и аркой должен быть симметричен с обеих сторон
   • Отсутствие кренов по осям

При ошибках адаптации (код U0416, C104B) повторите процедуру, проверив герметичность пневмолиний и корректность показаний датчиков уровня. После успешного завершения выполните пробную поездку для стабилизации параметров.

Настройка параметров дорожного просвета в положении "Авобаун"

Положение "Авобаун" (Aerobounce) в пневмоподвеске Volkswagen Touareg предназначено для автоматической адаптации клиренса в зависимости от скорости движения. Основная задача – снижение лобового сопротивления на трассе за счет принудительного опускания кузова при достижении определенных скоростных порогов.

Корректировка параметров требует специализированного ПО (VCDS, ODIS) и понимания логики работы системы. Неправильные настройки могут вызвать некорректное поведение подвески, повышенный износ элементов или ошибки в бортовой системе управления.

Ключевые настраиваемые параметры

• Скоростные пороги активации: Установка значений (в км/ч), при которых система начинает опускать кузов
• Уровни опускания: Калибровка высоты для каждой ступени (обычно 2-3 позиции)
• Гистерезис подъема: Разница между скоростью опускания и подъема для предотвращения "дребезга"
• Задержки срабатывания: Временные интервалы стабилизации скорости перед изменением высоты

Последовательность калибровки

1. Активация инженерного меню блока управления подвеской (J197)
2. Выбор раздела "Aerobounce Parameter"
3. Корректировка значений в полях:

   Speed_Threshold_1	Старт опускания (стандартно 80-100 км/ч)
   Height_Step_1	Высота 1-й ступени (от -15 до -25 мм)
   Speed_Threshold_2	Активация 2-й ступени (обычно 140-160 км/ч)

4. Проверка реакции системы на стенде или полигоне
5. Адаптация датчиков уровня после изменений (Basic Setting)

Важно: После внесения правок обязательна проверка кодов ошибок в разделе 34 (Chassis) и сброс адаптаций подвески. Тестовые заезды должны включать все скоростные режимы с контролем стабильности поведения кузова.

Программирование высоты максимального подъема (лифт)

Для программирования увеличенной высоты подвески потребуется доступ к диагностическому интерфейсу, поддерживающему адаптацию блоков управления VW/Audi (например, VCDS, ODIS или VCP). Предварительно убедитесь в исправности всех датчиков уровня, целостности пневмомагистралей и отсутствии ошибок в системе.

Перед внесением изменений создайте резервную копию текущей конфигурации модуля подвески (J197). Это позволит восстановить заводские настройки при возникновении проблем. Рекомендуется зафиксировать исходные значения всех параметров, связанных с высотой (Normal, Comfort, Offroad).

Пошаговая процедура адаптации

Выполните следующие действия через диагностическое ПО:

1. Активируйте режим "Базовые установки" в блоке управления подвеской (адрес 34)
2. Перейдите в раздел "Адаптация высоты" → "Максимальная подъемная позиция"
3. Введите новое значение высоты (в миллиметрах):
   • Стандартный лифт: +25-30 мм (относительно заводского максимума)
   • Экстремальный лифт: до +50 мм (требует доработки амортизаторов)
4. Подтвердите калибровку датчиков:
   1. Установите авто на ровную платформу
   2. Выберите "Обучение датчиков уровня"
   3. Следуйте инструкциям ПО для поочередной фиксации положений

Параметр	Заводское значение	Безопасный лифт	Риски превышения
Offroad max	+60 мм	+85 мм	Растяжение пневмобаллонов
Дорожный просвет	237 мм	265-270 мм	Повреждение ШРУСов

Критические ограничения: Превышение лифта >50 мм вызывает ошибку "Недопустимая позиция подвески". Требует физической замены стоек или установки проставок. Всегда проверяйте углы установки колес после калибровки!

Корректировка скорости для автоматического опускания

Функция автоматического опускания подвески Volkswagen Touareg активируется при достижении определённой скорости для улучшения аэродинамики и стабильности. Стандартные заводские настройки обычно предусматривают срабатывание на 120-140 км/ч, опуская кузов на 15-25 мм относительно нормального положения.

Изменение пороговой скорости требует программной коррекции в блоке управления пневмоподвески (J197). Для этого необходимо специализированное диагностическое оборудование, например VCDS (VAG-COM) или ODIS, поддерживающее адаптационные каналы. Физические вмешательства в конструкцию не требуются.

Порядок регулировки параметров

После подключения сканера к диагностическому разъёму OBD2 выполните последовательность действий:

1. Активируйте режим диагностики блока управления подвеской (адрес 34 – Level Control)
2. Перейдите в раздел Адаптация – 10
3. Выберите соответствующий канал из списка:
   • Channel 02 – Скорость срабатывания для опускания (км/ч)
   • Channel 03 – Скорость возврата в нормальное положение (км/ч)
4. Введите новое значение скорости в км/ч (диапазон 80-180 км/ч)
5. Сохраните изменения и выполните базовую установку подвески

Критические ограничения: Установка скорости ниже 80 км/ч провоцирует преждевременный износ компрессора и пневмоэлементов. Превышение порога 180 км/ч блокируется системой из соображений безопасности. Все изменения влияют на гарантийные обязательства.

Параметр	Стандартное значение	Допустимый диапазон
Скорость активации опускания	120 км/ч	80-160 км/ч
Скорость восстановления	70 км/ч	60-100 км/ч
Величина опускания	-20 мм	Фиксировано

Адаптация системы при замене пневмоподушек

После замены пневматических подушек на Volkswagen Touareg обязательна процедура адаптации через диагностическое оборудование. Без неё блок управления подвеской (J197) не распознает новые компоненты, что приводит к некорректному определению уровня кузова и ошибкам в системе.

Адаптация калибрует датчики уровня и задаёт референсные значения для новых пневмоэлементов. Для корректной процедуры требуется ровная площадка, стандартная загрузка авто, давление в шинах по норме и подключение совместимого сканера (VCDS/ODIS/VAS-PC).

Алгоритм адаптации

1. Подключите диагностический сканер к OBD-II разъёму
2. Выберите в меню блок управления "34-Level Control"
3. Перейдите в раздел "Базовые установки" (Basic Settings)
4. Активируйте канал "Калибровка датчиков уровня" (G78, G289, G291, G77)
5. Подтвердите нулевое положение кузова при статической нагрузке
6. Выполните цикл подъёма/опускания подвески по запросу сканера
7. Сохраните адаптационные значения в блоке управления
8. Сбросьте ошибки памяти и проверьте работу системы в режиме "Lift/Overload"

Критические параметры при калибровке:

Параметр	Нормальное значение	Допуск
Угол наклона площадки	0°	±1°
Разница уровней осей	0 мм	±3 мм
Напряжение датчиков (нейтраль)	2.5V	±0.12V

Важно: при замене датчиков уровня дополнительно требуется геометрическая привязка рычагов через специнструмент VAS 6290. Адаптация не заменяет прокачку пневмосистемы - после замены элементов обязательно удалите воздушные пробки через сервисные клапаны.

Настройка после установки проставок или колес другого диаметра

После монтажа проставок или колес с нештатным диаметром, пневмоподвеска Volkswagen Touareg требует обязательной калибровки датчиков уровня кузова. Система сохраняет эталонные точки положения рычагов подвески, и их изменение без корректировки приведет к некорректному определению клиренса, ошибкам ESP и повреждению пневмобаллонов.

Процедура включает физический замер новых параметров подвески и программную адаптацию через диагностическое оборудование. Используйте специализированные сканеры с поддержкой функций VW (VCDS, ODIS, VAG CAN Professional) или адаптеры с ПО CarScanner ELM OBD2. Обязательное условие – ровная площадка и нагрузка в соответствии с заводскими требованиями (топливный бак ≥90%, давление в шинах по норме).

Последовательность действий

1. Подготовка авто:
   • Установите машину на горизонтальную поверхность
   • Загрузите багажник эквивалентом 75 кг (вес водителя уже учтен)
   • Переведите КПП в положение «P»
2. Физические замеры:

   Точка замера	Методика	Допуск
   Передняя ось	От центра колеса до нижнего края арки	±2 мм на оси
   Задняя ось	От ступицы до кромки крыла	±3 мм на оси

3. Программная адаптация:
   • Через диагностический разъём OBD2 активируйте раздел "34 - Пневмоподвеска"
   • Войдите в "Адаптацию - Базовые установки"
   • Запустите процедуру "Калибровка датчиков уровня"
   • Введите фактические значения зазоров для всех 4 углов
4. Проверка:
   • Протестируйте изменение высот от OFFROAD до SPORT
   • Убедитесь в отсутствии ошибок в блоках 34 (пневматика) и 03 (ABS)

Критические ошибки при настройке: Использование неоригинальных датчиков уровня, калибровка на неровной поверхности или с пустым топливным баком. Это вызывает постоянные срабатывания компрессора и ускоренный износ элементов подвески. При установке колес с отклонением диаметра >3% от штатного потребуется перепрошивка блока ABS для коррекции одометра и систем стабилизации.

Решение проблем с утечками воздуха: методы поиска

Обнаружение источников утечки воздуха в пневмоподвеске Volkswagen Touareg требует системного подхода. Основные проблемные зоны включают воздушные магистрали, соединения, пневмоподушки, клапаны и ресивер. Необходимо тщательно проверить каждый компонент системы, уделяя особое внимание участкам с механическим износом или коррозией.

Перед началом диагностики обеспечьте автомобилю ровную площадку с доступом к подвеске. Поднимите кузов на подъемнике или используйте смотровую яму. Обязательно выполните калибровку уровня подвески через диагностический сканер после ремонта для корректной работы системы.

Пошаговая диагностика утечек

Предварительная подготовка:

• Заглушите двигатель и включите ручной тормоз
• Снимите колеса для доступа к элементам подвески
• Подключите диагностический сканер для принудительной подкачки системы

Методы выявления дефектов:

1. Мыльный раствор: Нанесите смесь воды и мыла на подозрительные участки. Появление пузырей укажет на микротрещины или неплотности соединений.
2. Аудиодиагностика: При работающем компрессоре прослушайте шипение в зонах клапанов, ресивера и трубок (используйте механический стетоскоп).
3. Контроль падения давления: Зафиксируйте автомобиль в поднятом состоянии, замерьте время снижения уровня подвески. Резкое падение указывает на серьезную утечку.

Тип компонента	Распространенные дефекты	Способ ремонта
Воздушные магистрали	Перетирание о кузов, трещины от вибраций	Замена поврежденного участка трубки
Пневмоподушки	Расслоение резины, микротрещины	Установка новых оригинальных элементов
Соединительные фитинги	Разрушение уплотнительных колец	Замена колец или всего узла соединения

Критические моменты: Особое внимание уделите участкам возле дренажных отверстий пневмоподушек – здесь скапливается грязь, вызывающая коррозию армирующего слоя. Проверьте целостность защитных гофр на трубках возле компрессора. При замене компонентов используйте только рекомендованные концерном VAG запчасти – неоригинал часто имеет меньший ресурс.

Перекалибровка после сброса ошибок CAN-bus

После устранения неисправностей и сброса ошибок в шине CAN обязательным этапом является перекалибровка датчиков уровня кузова. Система управления подвеской теряет референсные точки положения шасси после сбоев связи или обнуления кодов неисправностей, что приводит к некорректному определению клиренса.

Без выполнения калибровки ЭБУ подвески не сможет адекватно интерпретировать сигналы датчиков угла наклона и положения рычагов. Это вызовет постоянные ложные срабатывания аварийных режимов, хаотичное изменение высоты или блокировку регулировок.

Алгоритм перекалибровки

1. Убедитесь в отсутствии активных ошибок CAN-шины через диагностический сканер
2. Установите автомобиль на ровную поверхность (±1.5° по диагностике)
3. Активируйте сервисный режим калибровки в разделе "Chassis" ПО VCDS/ODIS

Параметр	Нормальное значение
Датчик передней оси	−0.5°... +0.5°
Датчик задней оси	−1.0°... +1.0°
Крен при калибровке	≤ 0.3°

После запуска процедуры не допускается перемещение автомобиля в течение 90 секунд. Система автоматически фиксирует нулевые точки датчиков, учитывая:

• Текущую нагрузку салона и багажника
• Давление в пневмобаллонах
• Угол продольного/поперечного наклона

Важно! При отклонении значений за пределы нормы в журнале ошибок появится код B40C213. Требуется проверить механику рычагов датчиков и целостность проводки.

Тестирование функций "Зацепка прицепа" и "Подруливание"

Проверка функции Зацепка прицепа начинается с подключения разъёма фаркопа к электрооборудованию прицепа, после чего система должна автоматически определить нагрузку и поднять кузов на заданный уровень (обычно +50 мм от нормального положения). Необходимо убедиться в стабильном удержании высоты при работающем двигателе, отсутствии самопроизвольного опускания в течение 10-15 минут, а также корректной работе светотехники прицепа через CAN-шину.

Для тестирования Подруливания потребуется движение задним ходом с прицепом по прямой и под углом. Система должна распознать траекторию через датчики АБС и рулевого угла, после чего автоматически корректировать поворот колёс при движении на малой скорости (до 10 км/ч). Критически важно проверить синхронность реакции руля на действия водителя и отсутствие конфликтов с ESP при резком торможении во время маневра.

Ключевые этапы тестирования

• Калибровка датчиков: сброс ошибок через VCDS/ODIS после подключения фаркопа
• Проверка давления: контроль компрессора при подъёме/удержании нагрузки
• Реакция на отключение: автоматическое опускание кузова при расцеплении

Параметр	Норма	Ошибка
Скорость подъёма прицепа	20-25 секунд	Более 40 секунд
Угол подруливания	3-5° при старте	Резкие рывки руля
Потребление тока	≤ 25А	Срабатывание предохранителей

1. Выполните диагностику модуля J197 (шасси) на наличие кодов неисправностей
2. Проверьте калибровку датчика давления в ресивере пневмосистемы
3. Протестируйте функцию в разных режимах: "Автобаза", "Бездорожье", "Спорт"

Корректировка опорных значений давления в ресивере

Корректировка опорных значений давления в ресивере необходима после замены или ремонта компонентов пневмоподвески (компрессора, ресивера, клапанов, датчиков уровня), а также при появлении ошибок, указывающих на несоответствие давления (например, P1515, P1516). Процедура выполняется через диагностическое ПО (VCDS, ODIS) и сообщает блоку управления актуальные параметры пустого ресивера.

Перед началом убедитесь, что давление в ресивере равно атмосферному (стравите воздух через сервисный клапан или отсоедините трубки). Автомобиль должен стоять на ровной поверхности, зажигание включено, двигатель выключен. Все клапаны подвески и соединения обязаны быть герметичны.

Этапы выполнения калибровки

1. Подключите диагностический сканер к OBD-II разъему.
2. Запустите программу и войдите в блок управления пневмоподвески (адрес 34).
3. Откройте раздел "Адаптации" (Basic Settings) и выберите канал "Опорное давление в ресивере" (Reservoir Basic Pressure).
4. Активируйте функцию "Сброс до заводских значений" или "Установка нулевого давления".
5. Подтвердите выполнение операции. Блок управления запишет значение ≈0 бар как эталонное.
6. Проверьте успешность адаптации: в блоках измерений давление ресивера должно отображаться близким к нулю.

Критические нюансы:

• Невыполнение условий (давление не сброшено, утечки) приведет к некорректной адаптации и сбоям работы подвески.
• После калибровки обязательно выполните базовую установку датчиков уровня кузова.
• При замене ресивера предварительно проверяйте его и магистрали на герметичность.

Ошибка при игнорировании	Последствие
Не сброшено давление	Ложные показания, ошибки компрессора
Утечки в системе	Частые включения компрессора, падение давления
Пропуск установки датчиков	Некорректная высота кузова, крены

Программирование скорости адаптации подвески к нагрузке

Скорость адаптации пневмоподвески Touareg определяет, как быстро система корректирует клиренс при изменении загрузки салона или багажника. Стандартные настройки могут не учитывать индивидуальные предпочтения водителя или специфические условия эксплуатации, например, частую перевозку тяжелых грузов или динамичный стиль вождения. Чрезмерно медленная реакция приводит к задержкам стабилизации кузова, а излишне быстрая – к "дерганному" поведению авто.

Корректировка параметров выполняется через диагностический интерфейс с помощью ПО VCDS, ODIS или CarScanner. Для безопасного изменения алгоритмов адаптации требуется доступ к блоку управления подвеской (адрес 34) и понимание логики работы системы. Критически важно предварительно проверить исправность датчиков уровня, компрессора и отсутствие утечек в пневмомагистралях – программная настройка не компенсирует механические неполадки.

Ключевые параметры для регулировки скорости

В блоке управления адаптивной подвеской (J197) влияют на отклик системы:

• Адаптация времени наполнения/сброса – уменьшение значений ускоряет подъем/опускание кузова
• Чувствительность датчиков осевой нагрузки – повышение параметра сокращает задержку реакции на вес пассажиров
• Пороги срабатывания для режимов "Comfort"/"Auto"/"Sport" – калибровка переходов между предустановками

Параметр	Стандартное значение	Эффект от уменьшения
Fill_Time_Threshold	180-220 мс	Быстрее подъем при посадке/загрузке
Vent_Time_Threshold	150-190 мс	Ускоренное опускание после разгрузки
Load_Change_Sensitivity	3.5-4.2 кг/с	Раннее распознавание изменения массы

Важно: После внесения изменений обязательна калибровка датчиков уровня через базовые установки (Basic Settings). Тестовый проезд должен включать участки с плавными и резкими изменениями нагрузки для оценки поведения подвески. При появлении ошибок в блоке 34 или неестественных колебаниях кузова верните заводские параметры.

Проверка работы активных стабилизаторов (при наличии)

Активные стабилизаторы поперечной устойчивости (например, система VarioCam Plus на некоторых комплектациях Touareg) требуют комплексной диагностики. Начинайте проверку только после визуального подтверждения их наличия в передней/задней подвеске – ищите электромеханические приводы на стабилизаторах и толстые жгуты проводов.

Перед тестированием убедитесь в исправности основного блока управления пневмоподвески (J197) и отсутствии аварийных кодов в смежных системах (двигатель, ABS). Неправильная работа CAN-шины или низкое напряжение могут блокировать корректную активацию стабилизаторов.

Этапы диагностики

Выполните последовательную проверку компонентов:

• Механическая целостность: Вручную покачайте кузов при заглушенном двигателе. Слушайте стуки в зоне крепления стоек стабилизатора – посторонние звуки указывают на износ втулок или трещины.
• Электрические соединения: Осмотрите разъемы приводов на окисление и фиксацию. Замерьте сопротивление обмоток электромоторов (номинал – 1.5-3 Ом). Проверьте целостность проводки до блока управления.
• Активация через диагностический сканер:

Действие	Ожидаемый результат
Принудительное включение приводов в VCDS/ODIS	Слышимый щелчок реле и характерный жужжащий звук работы моторов
Сравнение углов закручивания в параметрах	Значения для левого/правого стабилизатора должны быть идентичны (±15%)

Тест-драйв обязателен: Совершите поездку с резкими маневрами (змейка, перестроение). В поворотах система должна ощутимо уменьшать крен кузова. При движении по прямой со скоростью от 120 км/ч стабилизаторы автоматически повышают жесткость – фиксируйте изменение реакции подвески.

Настройка кинематической высоты системы

Кинематическая высота (RWH – Ride Height) определяет базовое положение кузова относительно осей во всех режимах пневмоподвески. Корректная настройка критична для работы адаптивных фар, системы стабилизации, датчиков уровня и алгоритмов адаптации дорожного просвета. Неверные значения приводят к ошибкам в блоке управления подвеской (J197), некорректному положению фар, повышенному износу шин и нарушению геометрии ходовой части.

Процедура требует точного соблюдения условий: автомобиль должен стоять на ровной поверхности (уклон ≤1%), давление в шинах соответствовать спецификации, топливный бак заполнен ≥90%, салон и багажник разгружены (включая запасное колесо), а АКБ заряжена. Обязательна предварительная калибровка датчиков уровня кузова и угла продольного наклона (поперечный угол настраивается отдельно через базовые установки).

Последовательность регулировки

Для выполнения процедуры требуется диагностическое оборудование (VCDS, ODIS или аналоги) с доступом к блоку управления пневмоподвеской (J197):

1. Запустите двигатель, установите режим подвески в положение "Normal" или "Auto".
2. Активируйте диагностический сканер, перейдите в раздел Базовые установки блока J197.
3. Выберите группу калибровки "Кинематическая высота" (RWH).
4. Измерьте физические расстояния датчиков уровня на всех осях:
   • Передняя ось: от центра ступицы до нижнего края арки колеса
   • Задняя ось: от середины крепления амортизатора до контрольной точки на рычаге
5. Введите полученные значения в мм в соответствующие поля диагностической утилиты.
6. Подтвердите ввод и выполните процедуру адаптации (кнопка "Apply" или "Save").
7. Выключите зажигание на 60 секунд для сохранения данных в энергонезависимую память.

Верификация результата: После повторного запуска системы проверьте отсутствие ошибок в J197, сравните фактические замеры высоты кузова с номинальными значениями (обычно: перед 470-490 мм, зад 480-500 мм для стандартной нагрузки). Убедитесь в плавности переключения между уровнями подвески без задержек или рывков.

Адаптация после замены амортизаторов

После установки новых амортизаторов на пневмоподвеске Volkswagen Touareg критически важна процедура адаптации через диагностическое оборудование. Без неё блок управления подвеской (J197) не распознает изменённые параметры демпфирования, что приведёт к некорректной работе системы и ошибкам.

Процесс требует обязательного использования совместимого диагностического сканера (например, VCDS, ODIS или VAS 5054/6154) с актуальным ПО. Предварительно убедитесь в отсутствии утечек воздуха, правильном подключении пневмолиний и корректном монтаже всех компонентов.

Порядок выполнения адаптации

Подключите сканер к диагностическому разъёму OBD-II и выполните следующие шаги:

1. Активируйте режим диагностики подвески (адрес блока 34 - Level Control)
2. Перейдите в раздел Basic Settings (Базовые установки)
3. Выберите группу калибровки "Teach-in vibration dampers" (Адаптация амортизаторов)
4. Запустите процедуру согласно подсказкам сканера

Во время процесса соблюдайте ключевые условия:

• Автомобиль стоит на ровной поверхности
• Двигатель запущен
• Двери и багажник закрыты
• В салоне нет пассажиров и груза

Система автоматически определит новые характеристики демпферов и сохранит данные в блоке управления. Убедитесь в успешном завершении операции:

Контрольный параметр	Ожидаемое значение
Статус адаптации	Completed successfully
Ошибки в памяти	0 (после очистки)

После адаптации проверьте работу подвески во всех режимах (включая Sport, Normal и Comfort), обращая внимание на плавность хода и отсутствие стуков. Повторная калибровка требуется только при замене демпферов или блока управления.

Особенности калибровки версий без пневмоопор (VF4/VF5)

Калибровка системы подвески VF4/VF5 для Туарег без пневмоопор требует точного ввода геометрических параметров шасси, так как блок управления (J197) использует эти данные для расчёта углов наклона кузова и корректировки работы амортизаторов. Отсутствие датчиков уровня пневмоподвески компенсируется анализом сигналов с датчиков ускорения кузова и частоты колебаний колёс.

Основная сложность заключается в необходимости ручного замера и ввода статических высот кузова (в миллиметрах) для всех четырёх углов относительно контрольных точек порогов. Ошибки в замерах приводят к некорректной работе адаптивной стабилизации (например, избыточному демпфированию на неровностях или "плаванию" на трассе).

Ключевые этапы калибровки

Для успешной адаптации выполните последовательно:

1. Предварительные условия: давление в шинах 3.5 bar, топливный бак заполнен ≥90%, отсутствие груза в салоне/багажнике.
2. Измерение высот:
   • От нижней кромки порога до центра колеса спереди
   • От пластиковой заглушки порога до центра колеса сзади
3. Активация режима обучения через диагностический сканер (ODIS/VCDS) в блоке J197 → "Basic Setting" → "Chassis calibration".

Важно! После ввода параметров выполните тест-драйв протяжённостью 15-20 минут со скоростью 60-90 км/ч для обучения нейтрального положения датчиков ускорения. Система требует проезда:

• Участков с плавными поворотами
• Прямых отрезков с изменением скорости
• Неровностей малой амплитуды (например, "лежачих полицейских")

Параметр	Допустимое отклонение	Последствия нарушения
Разница высот слева/справа	≤7 мм	Активное подруливание ADS
Осевая разница (перед/зад)	≤12 мм	Ошибка C10A1 в J197
Точность замеров	±2 мм	Преждевременное срабатывание стабилизации

При использовании неоригинальных амортизаторов (например, Bilstein B4) в параметры необходимо вносить поправочные коэффициенты демпфирования через инженерное меню сканера. Игнорирование этого шага вызывает ошибку "Damper deviation" и ограничение функционала ADS.

Сброс параметров динамического шасси (CDC при наличии)

Система CDC (Continuous Damping Control) регулирует жесткость амортизаторов в режиме реального времени, основываясь на данных датчиков ускорения кузова, дорожного полотна и манеры вождения. Сброс параметров требуется после замены компонентов подвески, амортизаторов, датчиков уровня кузова или при возникновении ошибок в работе динамической стабилизации для калибровки системы.

Процедура выполняется только через диагностическое оборудование, поддерживающее протоколы VW (например, VCDS, ODIS или аналоги). Предварительно убедитесь в отсутствии механических повреждений подвески, корректном давлении в шинах и подключении АКБ к зарядному устройству для стабилизации напряжения бортовой сети.

1. Подключите диагностический сканер к разъему OBD-II автомобиля и включите зажигание.
2. Перейдите в раздел «Модуль управления подвеской» (адрес 34 – Level Control) или «Электроника шасси» (J775).
3. Выберите функцию «Адаптация» (Basic Settings) и активируйте процедуру «Сброс параметров CDC» (Reset CDC learning values/Damping adaptation reset).
4. Следуйте инструкциям на экране сканера: при подтверждении операции система выполнит сброс адаптивных коэффициентов демпфирования.
5. Завершите процесс, выключите зажигание на 60 секунд для перезагрузки модуля управления.
6. Проведите тестовую поездку (10-15 минут) со скоростью от 30 км/ч для повторного обучения системы. Избегайте резких маневров первые 5 минут.

После сброса параметров CDC автомобиль должен находиться на ровной поверхности при рабочей температуре двигателя. Убедитесь в отсутствии активных ошибок в модуле подвески через сканер. Если ошибки сохраняются, выполните дополнительную диагностику датчиков ускорения кузова и дорожного просвета.

Проверка сохранения давления после выключения зажигания

Заглушите двигатель и переведите ключ зажигания в положение "OFF". Оставьте автомобиль в неподвижном состоянии на ровной поверхности без внешних нагрузок. Убедитесь, что двери и багажник закрыты для исключения случайных вмешательств системы.

Подключите диагностический сканер к OBD-II порту Туарега и активируйте режим реального времени для мониторинга давления в пневмоподвеске. Альтернативно используйте манометр, встроенный в компрессорную установку через сервисный разъём, если доступ предусмотрен конструкцией.

Процедура диагностики

Фиксируйте начальные показания давления в ресивере и каждом пневмоэлементе. Сравните динамику изменений по контрольным точкам:

1. Через 5 минут после остановки двигателя
2. Через 30 минут эксплуатационного простоя
3. Через 2 часа для выявления медленных утечек

Критические отклонения при интерпретации результатов:

Падение > 0.5 бар за 30 мин	Требует проверки контуров подачи воздуха
Разница давления между осями > 0.3 бар	Указывает на локальную утечку в магистралях
Снижение только в одном пневмоэлементе	Дефект уплотнения штока или манжеты амортизатора

Важно: При обнаружении утечек выполните тест с мыльным раствором на соединениях воздушных трубок, клапанах уровня и корпусах пневмоподушек. Поврежденные уплотнительные кольца ресивера проявляют себя резким падением давления в первые 10 минут простоя.

Ошибки при адаптации: расшифровка кодов неисправностей

При адаптации пневмоподвески Volkswagen Touareg диагностические сканеры (VCDS, ODIS или аналоги) фиксируют коды неисправностей, указывающие на конкретные проблемы процесса. Расшифровка этих ошибок критична для точного определения источника сбоя и последующего устранения.

Распространенные ошибки группируются по типам неисправностей: сбои калибровки датчиков уровня кузова, проблемы давления в контурах, неверные сигналы клапанов или коммуникационные ошибки. Каждый код требует анализа сопутствующих параметров в реальном времени и проверки соответствующих компонентов системы.

Типовые коды ошибок и их значение

Ниже представлены частые ошибки адаптации с пояснениями:

Код ошибки	Описание	Возможные причины
01400	Недопустимое значение датчика уровня кузова	Механические повреждения датчиков, нарушение геометрии рычагов, коррозия контактов
01772	Сигнал датчика уровня кузова вне допустимого диапазона	Неправильная установка датчиков после ремонта, обрыв проводки
03262	Комфортная высота не активирована	Сбой процедуры обучения, низкое давление в ресивере
01316	Ошибка связи с ABS/ESP	Проблемы CAN-шины, неисправность модуля ABS
00776	Неисправность датчика уровня кузова (левый перед)	Закисление разъема, повреждение чувствительного элемента

Важные нюансы диагностики:

• Статус "Спорадическая ошибка" часто указывает на плохой контакт в разъемах датчиков или клапанов.
• Ошибки типа "Сигнал слишком мал/велик" требуют проверки опор подвески – износ сайлентблоков искажает показания уровня.
• Коды 01774/01775 (превышение min/max давления) сигнализируют о заклинивании клапанов или утечках в магистралях.

Последовательность действий при обнаружении кодов:

1. Считать и записать все коды неисправностей.
2. Очистить ошибки и выполнить повторную адаптацию.
3. Проанализировать, какие коды возвращаются после повторного запуска процедуры.
4. Проверить физические параметры (давление в системе, сопротивление датчиков, целостность пневмобаллонов).
5. Устранить первопричину перед очередной попыткой адаптации.

Тест-драйв: контроль правильности выполненных настроек

Проведите тестовую поездку длительностью 15-20 минут для комплексной проверки работы адаптированной пневмоподвески. Начните с ровного участка дороги, контролируя базовые параметры системы на минимальной скорости.

Постепенно увеличивайте скорость до 80-100 км/ч, обращая внимание на автоматическое изменение клиренса. Обязательно включите в маршрут участки с разным покрытием: асфальт, грунтовка, мелкие неровности для оценки реакции компрессора и амортизаторов.

Ключевые параметры для контроля

• Скоростная адаптация: Автоматическое опускание кузова на 15-20 мм при достижении 120 км/ч и возврат в нормальное положение после снижения скорости до 80 км/ч
• Переключение режимов: Корректная работа ручного выбора высоты (особая/нормальная/пониженная) через панель управления без задержек более 2-3 секунд
• Стабильность давления: Отсутствие частых включений компрессора при парковке после подъема/опускания (максимум 1-2 цикла за 10 минут)

Режим	Нормальная работа	Признаки ошибки
Автострада	Плавное понижение клиренса на высокой скорости	Рывки, мигание индикатора подвески
Бездорожье	Стабильное удержание "особой" высоты на скорости до 30 км/ч	Самопроизвольное опускание, перегрев компрессора
Парковка	Автоопускание при выключении зажигания	Несимметричное положение кузова

Проверьте отсутствие кренов в поворотах и характерных стуков в подвеске при проезде лежачих полицейских. Используйте диагностический сканер для мониторинга показателей датчиков уровня в реальном времени: расхождения между осями не должны превышать 5 мм.

При успешной адаптации система должна сохранять заданную высоту кузова 48 часов без подкачки. Если в течение тест-драйва появляются ошибки в памяти ЭБУ или несоответствия в поведении подвески – повторите процедуру инициализации с контролем давления в ресивере.

Профилактика системы: рекомендации по долговечности

Регулярное техническое обслуживание пневмоподвески Volkswagen Touareg – обязательное условие для предотвращения дорогостоящих ремонтов и продления ресурса компонентов. Пренебрежение профилактикой приводит к ускоренному износу пневмобаллонов, компрессора и клапанного блока, особенно в условиях российского климата с перепадами температур и агрессивными реагентами.

Систематические проверки позволяют выявить начальные признаки неисправностей: утечки воздуха, снижение скорости подъема кузова, неестественный крен автомобиля или посторонние шумы при работе компрессора. Своевременное устранение мелких дефектов предотвращает каскадный выход из строя смежных узлов.

План технического обслуживания

Компонент	Периодичность	Действия
Пневмобаллоны	Каждые 10 000 км / 6 мес	Визуальный осмотр на трещины, потертости, утечки. Очистка от грязи и реагентов
Компрессор	Каждые 15 000 км	Проверка производительности, уровня масла (при наличии), очистка воздухозаборника
Воздушные магистрали	Каждые 20 000 км	Контроль целостности трубок и соединений, тест на герметичность мыльным раствором
Датчики уровня	Каждые 30 000 км	Диагностика корректности показаний, смазка подвижных частей
Дренажные клапаны	Перед зимним сезоном	Принудительная продувка для удаления конденсата

Критически важные правила эксплуатации:

• Используйте только оригинальные запчасти или сертифицированные аналоги – несоответствие давления/температурных режимов вызывает быстрый износ
• Избегайте длительной парковки с полностью опущенной подвеской – приводит к деформации баллонов
• Активируйте режим "OFFROAD" только при реальном бездорожье – постоянная работа под максимальной нагрузкой сокращает ресурс компрессора
• Мойте узлы подвески зимой после поездок по обработанным реагентам дорогам

При сезонном обслуживании перед зимой уделите особое внимание защите воздушных линий от обледенения и проверке дренажной системы компрессора. Летом контролируйте рабочую температуру компрессора – перегрев свыше 120°C сигнализирует о необходимости чистки или замены. После глубоких луж всегда просушивайте элементы пневмосистемы.

Список источников

Источники для изучения адаптации пневмоподвески Volkswagen Touareg включают техническую документацию, специализированные форумы и практические руководства. Эти материалы содержат детальные процедуры, диагностические коды и решения распространенных проблем.

Особое внимание следует уделить официальным сервисным инструкциям и опыту владельцев, которые описывают специфику работы с системами уровня кузова (SLC) и блоком управления J197. Валидность информации подтверждается актуальностью ревизий руководств.

Ключевые материалы

• Официальное руководство по ремонту Volkswagen Touareg (раздел "Пневматическая подвеска / Подвеска уровня кузова")
• Электронная база технических бюллетеней Volkswagen (TSB) по кодам ошибок подвески
• Руководство по эксплуатации диагностического оборудования VCDS (Ross-Tech) для адаптации
• Форумы владельцев Touareg (Touareg-Club, Drive2, VW T4/T5/T6 Forum) с тематическими ветками
• Видеоинструкции по калибровке датчиков уровня на YouTube-каналах автосервисов
• Технические отчеты института Bosch по диагностике пневмосистем (модель ADS)
• Workshop Manual Volkswagen (ErWin) с разделом "Адаптация датчиков положения кузова"
• Мануалы производителей компонентов (Continental, WABCO) для клапанов и компрессоров

Видео: Диагностика пневмоподвески VW Touareg NF/FL


• Реле стартера ВАЗ-2112 - место установки, функции, смена и строение

• Volvo S80 - тюнинг как технологический тренд

• Подбираем ксеноновые лампы для авто - основные плюсы
