Настройка зажигания ВАЗ-2109

Статья обновлена: 18.08.2025

Правильная установка угла опережения зажигания критически важна для стабильной работы двигателя ВАЗ-2109. Ошибки в настройке приводят к детонации, повышенному расходу топлива и потере мощности.

Ручная регулировка требует понимания принципов работы системы и точного соблюдения последовательности действий. В этом материале описаны проверенные методы настройки с использованием стробоскопа или контрольной лампы.

Своевременная коррекция момента искрообразования сохраняет ресурс силового агрегата и обеспечивает оптимальные динамические характеристики автомобиля.

Подготовка инструментов и проверка условий перед регулировкой

Перед началом работ по выставлению зажигания на ВАЗ-2109 необходимо собрать требуемые инструменты и убедиться в соблюдении базовых условий. Отсутствие даже одного элемента или нарушение правил подготовки приведет к некорректной регулировке и повторной разборке.

Обязательно заглушите двигатель и дайте ему остыть до безопасной температуры. Проверьте состояние аккумулятора – напряжение должно быть не менее 12.5 В для стабильной работы приборов. Убедитесь в отсутствии утечек топлива или масла в зоне проведения работ.

Необходимые инструменты и материалы

Ключ на 13 (для ослабления гайки трамблёра)
Контрольная лампа 12В или стробоскоп
Чистая ветошь и очиститель контактов
Щуп для проверки зазора (0.35-0.45 мм)
Ключ для проворачивания коленвала (на 36 или кривой стартер)

Критические условия для начала регулировки:

Исправность свечей зажигания и высоковольтных проводов
Отсутствие люфта вала трамблёра (проверить покачиванием ротора)
Чистота меток на шкиве коленвала и крышке ГРМ
Свободный доступ к клемме «К» катушки зажигания

Этап проверки	Требуемое состояние
Зазор в контактах прерывателя	0.4±0.05 мм (для карбюраторных версий)
Угол замкнутого состояния	55±3° (проверяется тестером)
Положение бегунка	Направлен на контакт 1-го цилиндра

Важно: при использовании стробоскопа заранее подключите датчик к высоковольтному проводу первого цилиндра. Для лампы-контрольки подготовьте зажимы типа «крокодил» – один на «массу», второй на клемму трамблёра.

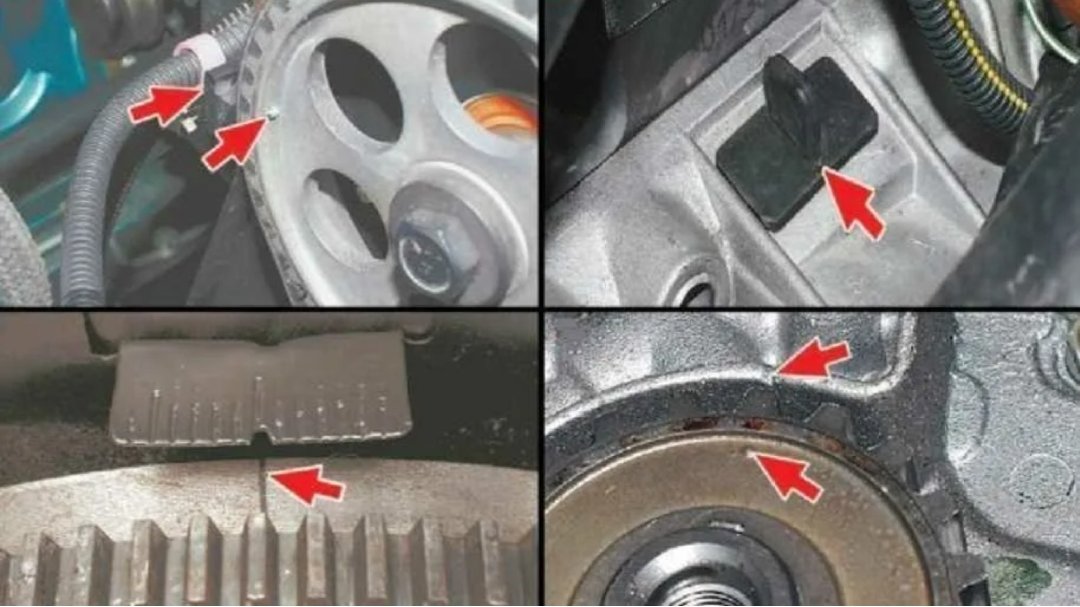

Поиск установочных меток на двигателе и маховике

Метки для установки угла опережения зажигания (УОЗ) расположены на передней крышке двигателя и маховике. Для доступа к меткам маховика потребуется снять резиновую заглушку в верхней части картера сцепления со стороны водительского колеса.

На передней крышке двигателя (шкив коленвала) имеется неподвижная шкала с тремя рисками: длинная центральная (0°), короткая правая (5° опережения) и короткая левая (10° опережения). На ободе шкива закреплена отливка-указатель, совмещаемая с этими метками.

Последовательность поиска меток на маховике

Проверните коленвал за болт крепления шкива (ключом на 19 мм) по часовой стрелке до появления меток в окне заглушки.
Найдите на маховике две основные метки:
- Длинная риска с цифрой "0" – соответствует ВМТ (верхней мертвой точке) 1-го цилиндра.
- Короткая риска с цифрой "5" – оптимальный угол опережения (5°) для 92-95 бензина.
Совместите длинную метку маховика с треугольным вырезом-указателем на краю смотрового окна.

Важно: При выставлении по меткам коленвал должен находиться в положении конца такта сжатия 1-го цилиндра (оба клапана закрыты). Для проверки снимите крышку трамблера – бегунок должен быть направлен на контакт 1-го цилиндра.

Снятие крышки трамблера для доступа к бегунку

Отключите минусовую клемму аккумулятора для предотвращения случайного запуска стартера и короткого замыкания. Проверьте отсутствие напряжения в системе, коснувшись ключом металлической части кузова.

Очистите корпус трамблера ветошью от пыли и грязи, уделяя внимание области стыка крышки и корпуса. Это предотвратит попадание абразивных частиц внутрь при демонтаже.

Последовательность демонтажа

Ослабьте пружинные защелки (обычно 2-3 штуки), расположенные по периметру крышки. Используйте отвертку с плоским шлицем, аккуратно поддевая фиксаторы снизу.
Снимите высоковольтные провода со свечей зажигания, запоминая их расположение. Для надежности:
- Сфотографируйте схему подключения
- Пометьте провода маркером
- Демонтируйте по одному кабелю
Отсоедините центральный провод от катушки зажигания, потянув за резиновый колпачок. Не дергайте за сам провод!
Плавно потяните крышку вверх, удерживая корпус трамблера второй рукой. При сопротивлении проверьте, все ли фиксаторы полностью отстегнуты.

Извлеките крышку, осмотрите внутреннюю поверхность на предмет трещин, нагара или следов пробоя. Протрите контакты сухой чистой тряпкой без применения растворителей.

Элемент	Признак неисправности	Действие
Угольный контакт	Износ более 50% высоты	Замена
Бегунок	Окисление, черные дорожки	Зачистка или замена
Крышка	Паутинка трещин	Обязательная замена

Важно: Не допускайте проворачивания коленвала при снятой крышке – это приведет к изменению положения меток ГРМ. При длительном ремонте зафиксируйте бегунок скотчем.

Установка поршня 1-го цилиндра в ВМТ

Перед началом работ снимите все свечи зажигания для облегчения проворачивания коленчатого вала. Убедитесь, что автомобиль стоит на ручном тормозе, а рычаг КПП переведён в нейтральное положение.

Снимите клапанную крышку двигателя для визуального контроля положения распредвала и меток. Подготовьте специальный ключ для проворачивания коленвала (19 мм) или монтировку, используя болт крепления шкива.

Пошаговая процедура

Проворачивайте коленвал по часовой стрелке (со стороны шкива генератора), контролируя движение поршней через свечные отверстия. Приближаясь к ВМТ, замедлите вращение и совместите метки:

На шкиве коленвала – длинная риска должна совпасть с треугольным вырезом на крышке масляного насоса (0° на шкале)
На звёздочке распредвала – осевая метка должна быть направлена строго вверх

Для точной фиксации используйте контрольный штифт Ø4 мм, вставляемый в технологическое отверстие на картере сцепления (заглушку предварительно выбейте). Штифт войдёт в паз маховика только при точном положении ВМТ.

Важные нюансы:

Проворачивайте коленвал ТОЛЬКО за болт шкива – вращение за болт маховика деформирует резьбу
При прохождении ВМТ поршень 1-го цилиндра будет в крайнем верхнем положении, а клапаны – полностью закрыты
Если метки не совпали – повторите проворот (4-тактный цикл требует 2 полных оборотов коленвала)

Элемент	Правильное положение
Метка коленвала	Совмещена с вырезом крышки маслонасоса
Метка распредвала	Направлена вертикально вверх
Отверстие на картере	Штифт входит в паз маховика без усилий

Совмещение метки на шкиве коленвала с риской на ГРМ

Убедитесь, что автомобиль стоит на ровной поверхности, а двигатель полностью остыл. Снимите защитный кожух ремня ГРМ для доступа к шкиву коленчатого вала и корпусу масляного насоса, где расположена неподвижная риска.

Прокрутите коленвал за болт крепления шкива специальным ключом по часовой стрелке. Вращайте медленно, контролируя положение метки на ободе шкива. Остановитесь, когда канавка или точка на шкиве совпадет с неподвижной риской (обычно треугольной формы) на крышке привода ГРМ.

Ключевые моменты для точного совмещения

Правильная позиция меток: При совпадении меток поршень 1-го цилиндра должен находиться в верхней мертвой точке (ВМТ) такта сжатия. Для проверки снимите крышку трамблера – бегунок должен быть направлен на контакт 1-го цилиндра.

Распространенные ошибки:

Совмещение с неправильной риской (на некоторых моделях есть дополнительные метки для установки ГРМ)
Наклон головы при визуальной проверке – смотрите строго перпендикулярно оси шкива
Загрязнение меток – очистите шкив и корпус ветошью перед началом

Элемент	Расположение	Вид метки
Метка шкива коленвала	Торец шкива	Литой треугольный выступ или точечная насечка
Неподвижная риска	Корпус масляного насоса	Отлитая треугольная метка или приваренная пластина

Фиксация положения: После совмещения зафиксируйте коленвал стопором через отверстие в картере либо оставьте ключ на болте крепления шкива. Это предотвратит случайное проворачивание при дальнейшей регулировке зажигания.

Фиксация положения бегунка распределителя зажигания

Правильная ориентация бегунка распределителя зажигания определяет синхронизацию искрообразования со тактами работы двигателя. Направление контакта бегунка в момент ВМТ первого цилиндра должно строго соответствовать положению провода свечи зажигания этого цилиндра на крышке трамблера.

Для фиксации снимите крышку распределителя и визуально определите текущее положение контактной пластины бегунка. Проверьте маркировку на корпусе трамблера или крышке, указывающую на первый цилиндр. При отсутствии меток запомните ориентацию проводов перед демонтажем.

Порядок действий

Проверните коленвал до совмещения меток ВМТ 1-го цилиндра
Убедитесь, что бегунок направлен на клемму провода 1-го цилиндра
При неправильном положении:
- Ослабьте гайку крепления трамблера
- Поверните корпус распределителя
- Добейтесь совпадения оси бегунка с нужной клеммой
Зафиксируйте положение гайкой без окончательной затяжки

Критерии правильной установки: контактная пластина бегунка должна полностью перекрывать клемму провода первого цилиндра в момент ВМТ. Ошибка в 1 зуб привода вызовет смещение угла опережения на 10-15°, что нарушит работу двигателя.

Определение правильного положения трамблера при установке

Перед установкой трамблера обеспечьте совпадение меток на шкиве коленвала с установочной меткой ГРМ. Для этого проверните коленчатый вал по часовой стрелке специальным ключом до точного совмещения средней риски (20° до ВМТ) на шкиве с треугольным выступом на крышке привода.

Дополнительно убедитесь, что поршень первого цилиндра находится в такте сжатия. Снимите крышку трамблера, отсоедините центральный высоковольтный провод и проверьте положение бегунка – он должен быть направлен строго на контакт первого цилиндра.

Порядок установки трамблера

Ключевые этапы:

Поверните ротор трамблера против часовой стрелки до упора
Аккуратно вставьте трамблер в посадочное место, совместив метку на корпусе с выступом на блоке
Придерживая бегунок, слегка поверните корпус по часовой стрелке для компенсации зацепления шестерни
Затяните гайку крепления с усилием 13-16 Н·м, сохраняя положение

Контрольная проверка: После монтажа установите крышку трамблера и подключите провода согласно схеме цилиндров (1-3-4-2). Запустите двигатель и проверьте момент зажигания стробоскопом – световая метка должна совпадать со средней риской на шкиве при холостых оборотах.

Параметр	Нормальное значение
Угол опережения (холостые обороты)	5°±1° до ВМТ
Допустимое отклонение метки	Не более 1 деления шкалы

Регулировка момента зажигания с помощью стробоскопа

Подготовьте автомобиль к регулировке: прогрейте двигатель до рабочей температуры (80-90°C), заглушите мотор и снимите защитный кожух с распределителя зажигания. Проверьте надёжность соединения высоковольтных проводов и состояние контактов. Убедитесь, что аккумулятор полностью заряжен.

Подключите стробоскоп согласно инструкции производителя: зажим питания (красный) к плюсовой клемме АКБ, чёрный зажим – к минусовой клемме. Сенсорный датчик закрепите на высоковольтном проводе первого цилиндра. Запустите двигатель и дайте ему работать на холостых оборотах (800-900 об/мин).

Процесс настройки

Направьте мигающий луч стробоскопа на шкив коленчатого вала. Вращайте корпус трамблёра (распределителя зажигания) при ослабленном крепёжном болте. Контролируйте совпадение метки на шкиве с установочной риской на блоке двигателя:

Для 92-го бензина: метка должна совпадать со второй риской (опережение 2-3°)
Для 80-го бензина: совмещение с средней риской (опережение 5°)

Зафиксируйте трамблёр, плавно затягивая крепёжный болт (момент затяжки 13-16 Н·м). Проверьте реакцию двигателя:

Резко нажмите педаль газа
Отсутствие "звона пальцев" (детонации) подтверждает корректность установки
При появлении детонации – поверните трамблёр на 1-2° против часовой стрелки

Контрольный параметр	Нормальное значение
Обороты холостого хода	800±50 об/мин
Угол опережения (АИ-92)	2-3° до ВМТ
Реакция на газ	Плавный набор оборотов без провалов

Отключите стробоскоп и проведите тестовую поездку. При резком разгоне на 3-4 передаче с 40 км/ч должен отсутствовать металлический стук. При необходимости выполните коррекцию угла на 1-2°.

Контрольная проверка работы двигателя в движении

После предварительной настройки зажигания выполните тестовую поездку на прогретом двигателе. Разгоните автомобиль до 40-50 км/ч на ровном участке дороги с минимальной нагрузкой (без включенных фар, печки и т.п.), затем резко выжмите педаль акселератора до конца.

Внимательно отслеживайте реакцию двигателя на резкое открытие дросселя. Характерные признаки помогут определить корректность установки угла опережения зажигания (УОЗ).

Анализ поведения двигателя

Оцените детонацию и приемистость:

Кратковременная детонация (1-2 сек) – звонкие постукивания "пальчиков" – свидетельствует об оптимальном УОЗ. Это нормальная реакция.
Отсутствие детонации – признак позднего зажигания. Требуется проверка меток и поворот трамблера против часовой стрелки на 1-2°.
Продолжительная детонация (более 3 сек) – указывает на раннее зажигание. Поверните трамблер по часовой стрелке на 1-2°.

Дополнительные проверки:

При движении в гору на 4 передаче (40-45 км/ч) плавно нажмите газ – появление легкой кратковременной детонации подтверждает правильность настройки.
Обратите внимание на приемистость: уверенный разгон без "провалов" и рывков – признак корректного УОЗ.

Критические симптомы при проверке:

Симптом	Возможная причина
Глухие стуки под капотом	Сильная детонация, требующая немедленного уменьшения УОЗ
Троение двигателя	Ошибки при установке меток ГРМ или неисправность системы зажигания
