Натяжение ремня ГРМ - делаем правильно и без ошибок

Статья обновлена: 18.08.2025

Замена или регулировка ремня газораспределительного механизма – ответственная процедура, напрямую влияющая на работоспособность двигателя.

Неправильное натяжение чревато серьезными последствиями: перескок зубьев, обрыв ремня, удар поршней по клапанам и капитальный ремонт силового агрегата.

Понимание технологии натяжения, точное соблюдение допусков и учет особенностей конкретной модели авто – обязательные условия для безопасной и долговечной работы привода ГРМ.

Определение необходимости замены ремня ГРМ

Замена ремня ГРМ – строго регламентированная процедура, игнорирование которой приводит к катастрофическим последствиям для двигателя. Критически важно менять ремень не по факту обрыва, а заранее, основываясь на четких критериях износа и технических требованиях производителя.

Основные признаки необходимости замены или факторы риска включают как визуальные индикаторы, так и регламентные интервалы. Комплексная оценка этих параметров – единственный надежный способ предотвратить дорогостоящий ремонт.

Ключевые критерии для замены

Пробег автомобиля: Строгое соблюдение интервалов, указанных в сервисной книжке (обычно 60 000 - 120 000 км)
Временной фактор: Замена обязательна каждые 4-6 лет даже при небольшом пробеге из-за старения резины
Визуальный осмотр:
- Глубокие трещины на ребрах или тыльной стороне
- Расслоение корда, "бахрома" на торцах
- Масляные или технические жидкости на поверхности ремня
- Сильный износ зубьев (скругление, сколы, истирание)
Косвенные симптомы:
- Свист или посторонние шумы из-под кожуха ГРМ
- Затрудненный пуск двигателя, сбои в работе
- Следы резиновой пыли внутри кожуха

Фактор	Риск при игнорировании
Превышение регламентного пробега	Резкое увеличение вероятности обрыва (>90%)
Наличие масляных пятен	Разрушение резины, проскальзывание, обрыв
Глубокие поперечные трещины	Немедленная замена (риск обрыва в любой момент)

Важно! При обнаружении любого визуального дефекта или достижении регламентного срока замена должна быть выполнена немедленно. Осмотр проводите только при выключенном двигателе, сняв верхнюю крышку кожуха ГРМ. Не пытайтесь "продлить жизнь" поврежденному ремню – это всегда экономия на последующем капитальном ремонте мотора.

Выбор оригинального или аналогового комплекта ГРМ

От качества комплекта ГРМ напрямую зависит ресурс двигателя и риск его повреждения при обрыве ремня или сбое в работе натяжителей. Оригинальные детали разрабатываются производителем авто с учётом точных инженерных расчётов нагрузок и температурных режимов конкретной модели.

Аналоговые комплекты предлагают альтернативу по цене, но их характеристики могут существенно варьироваться в зависимости от бренда. Ключевой критерий выбора – соответствие материалов и геометрии компонентов заводским требованиям, так как даже незначительные отклонения приводят к ускоренному износу.

Критерии сравнения комплектов

При подборе учитывайте следующие параметры:

Ресурс компонентов: Оригинал гарантирует заявленный пробег (обычно 60-120 тыс. км), аналоги часто требуют замены раньше.
Совместимость: Не все аналоги корректно взаимодействуют с системой натяжения, особенно в двигателях с фазовращателями.
Комплектация: Качественный комплект обязательно включает:
1. Ремень с маркировкой производителя
2. Ролики (натяжной и паразитный)
3. Натяжитель с пружинным механизмом
4. Сальники (при замене помпы)

Тип комплекта	Преимущества	Риски
Оригинал (OEM)	Идеальная совместимость, предсказуемый ресурс, сохранение гарантии	Цена выше в 1.5-3 раза
Премиум-аналог (Gates, Contitech)	Оптимальное соотношение цены и качества, тесты на заводском оборудовании	Редкие случаи дефектов партий
Бюджетный аналог	Низкая стоимость	Ранний износ, риск обрыва, деформация роликов

Важно: При установке аналогов сверяйте артикулы с каталогами производителя. Используйте только полные комплекты одного бренда – смешивание компонентов недопустимо.

Изучение схемы расположения компонентов двигателя

Перед началом работ с ремнём ГРМ необходимо детально ознакомиться со схемой расположения компонентов двигателя в технической документации вашего автомобиля. Каждая модель имеет уникальную конфигурацию, и неверная идентификация элементов приведёт к критическим ошибкам при установке.

Особое внимание уделите взаимному положению коленчатого и распределительного валов, натяжных роликов, помпы и зубчатых шкивов. Схема также указывает направление движения ремня, точки контакта с сопряжёнными деталями и зоны возможного перекоса.

Ключевые этапы работы со схемой

Определите метки синхронизации на шкивах коленвала/распредвала – их совмещение гарантирует правильную установку фаз газораспределения.
Выявите тип натяжного механизма (автоматический пружиной или ручной регулировкой) и его точное местоположение.
Отметьте ролики:
- Натяжной – регулирует силу натяжения ремня
- Огибной – задаёт траекторию движения
- Опорный – предотвращает вибрации (при наличии)
Проверьте наличие дополнительных компонентов: шкива помпы системы охлаждения, ТНВД дизельных моторов или балансирных валов.

Компонент	Идентификация на схеме	Риск при неправильном монтаже
Шкив коленвала	Соединён с нижней частью блока цилиндров	Сдвиг фаз газораспределения
Шкив распредвала	Расположен в ГБЦ, связан с клапанным механизмом	Встреча клапанов с поршнями
Натяжитель	Подпружиненный подвижный узел с фиксатором	Проскальзывание ремня или обрыв

Обязательно сверьте направление вращения ремня, указанное стрелками на схеме – реверсивная установка вызовет мгновенный разрыв. Отметьте участки, где ремень контактирует с защитными кожухами: перекос в этих зонах приводит к ускоренному износу.

Отключение аккумуляторной батареи

Перед началом работ с ремнём ГРМ обязательно отсоедините минусовую клемму аккумулятора. Это исключит риск случайного запуска стартера или короткого замыкания при контакте инструментов с клеммами или токопроводящими элементами двигателя.

Снижение вероятности повреждения электронных компонентов (ЭБУ, датчиков) при случайном замыкании проводки – критически важный шаг. Современные автомобили особенно чувствительны к скачкам напряжения, и обесточивание бортовой сети служит дополнительной гарантией безопасности.

Порядок действий и ключевые моменты

Соблюдайте строгую последовательность:

Заглушите двигатель и убедитесь, что зажигание выключено (ключ извлечён).
Используйте торцовый ключ или головку подходящего размера (чаще 10 мм).
Сначала ослабьте гайку/болт крепления наконечника отрицательной клеммы (маркирована «–» или чёрным цветом).
Аккуратно снимите клемму с вывода АКБ и отведите провод в сторону, исключив её самопроизвольный контакт с выводом.

Важно: Положительную клемму («+», красный цвет) снимать не требуется, если работа ведётся только в моторном отсеке вдали от плюсовых проводов. Контакт минусового кабеля с кузовом/двигателем при отсоединённой клемме безопасен.

Действие	Цель	Риск при игнорировании
Отсоединение «минуса»	Разрыв цепи питания бортовой сети	Короткое замыкание, повреждение ЭБУ, незапланированный запуск
Фиксация клеммы в отведённом положении	Предотвращение случайного касания вывода АКБ	Искрообразование, сброс адаптаций ЭБУ при восстановлении контакта

После завершения работ с ремнём ГРМ подключите клемму в обратном порядке: зачистите вывод АКБ при необходимости, наденьте клемму на вывод и надёжно затяните крепёж. Убедитесь в отсутствии люфта.

Демонтаж защитных кожухов двигателя

Доступ к ремню ГРМ возможен только после снятия защитных кожухов, которые предотвращают попадание грязи и посторонних предметов в зону вращающихся деталей. Кожухи обычно крепятся винтами или защёлками к блоку цилиндров, головке блока или кронштейнам. Наличие нескольких слоёв защиты (внешний и внутренний кожухи) требует последовательной разборки.

Перед началом работ убедитесь в фиксации коленчатого вала в положении ВМТ первого цилиндра с помощью специального штифта или меток. Очистите область вокруг кожухов от загрязнений, чтобы мусор не проник внутрь двигателя при демонтаже. Подготовьте ёмкости для крепежа во избежание потери мелких элементов.

Порядок выполнения работ

Отключите аккумулятор для предотвращения случайного запуска стартера.
Снимите мешающие компоненты (воздушный фильтр, приводные ремни навесных агрегатов, элементы системы охлаждения) при необходимости.
Определите тип крепления кожухов:
- Винты/болты – используйте подходящий инструмент (TORX, шестигранник, крестовую отвёртку).
- Пластиковые защёлки – аккуратно отожмите фиксаторы отвёрткой с широким жалом.
Ослабляйте крепёж постепенно по диагонали (для многоточечных креплений), чтобы избежать деформации пластика.
Сначала снимите внешний кожух, затем внутренний (при многослойной конструкции).
Проверьте целостность уплотнительных прокладок по контуру кожухов – при повреждении замените их.

Критические ошибки при демонтаже

Ошибка	Последствие
Применение чрезмерного усилия	Трещины в пластике, сломанные крепления
Игнорирование меток ГРМ перед снятием	Риск нарушения фаз газораспределения
Попадание грязи в привод	Ускоренный износ ремня и роликов

Важно: Укладывайте снятые кожухи на ровную поверхность во избежание деформации. Очистите их от масляных потёков и старой грязи перед установкой. Повреждённые крепёжные элементы (особенно пластиковые втулки и шпильки) подлежат обязательной замене.

Ослабление крепления генератора

Перед регулировкой натяжения ремня ГРМ необходимо обеспечить подвижность генератора, для чего ослабляют его крепежные элементы. Генератор обычно фиксируется на кронштейне двигателя двумя типами соединений: верхним регулировочным болтом и нижним опорным кронштейном с фиксирующей гайкой или болтом.

Игнорирование правильной последовательности ослабления может привести к повреждению крепежа или затруднению последующей регулировки. Обязательно отсоедините минусовую клемму аккумулятора перед началом работ для предотвращения короткого замыкания.

Порядок действий

Определите схему крепления вашего генератора (типичные варианты):
- Верхний регулировочный болт + нижняя фиксирующая проушина
- Два боковых болта с прорезью + натяжная планка
Ослабьте регулировочный болт/гайку (расположен сверху или сбоку) на 4-5 оборотов, не выкручивая полностью.
Ослабьте нижний фиксирующий болт на 1-2 оборота, чтобы генератор мог поворачиваться вокруг этой оси.
Проверьте подвижность: генератор должен свободно смещаться рукой в сторону двигателя для ослабления ремня. Если движение затруднено:
- Очистите направляющие прорези от грязи
- Обработайте резьбу болтов проникающей смазкой

Критические ошибки:

Полное выкручивание нижнего болта – генератор может сорваться с кронштейна
Применение ударного инструмента – высокий риск срыва резьбы
Ослабление только одного крепежа – делает регулировку невозможной

Элемент крепления	Степень ослабления	Признак правильного выполнения
Регулировочный болт	4-5 оборотов	Зазор 5-7 мм в прорези
Нижний фиксирующий болт	1-2 оборота	Генератор свободно качается рукой

После ослабления крепежа переходите к этапу регулировки натяжения ремня ГРМ, используя монтажную лопатку или монтировку для смещения генератора. Не прикладывайте чрезмерное усилие к корпусу генератора – давление допустимо только к литым ребрам жесткости.

Снятие приводных ремней навесных агрегатов

Перед началом работ отключите массу аккумулятора для предотвращения случайного запуска двигателя. Обеспечьте свободный доступ к ременному приводу, демонтировав при необходимости защитные кожухи или мешающие элементы подкапотного пространства.

Визуально определите тип натяжного механизма (автоматический пружинный, ручной с регулировочным болтом или эксцентриковый). Отметьте схему расположения ремней относительно шкивов (особенно при наличии нескольких приводов) с помощью схемы в руководстве или фотографии.

Процедура ослабления натяжения

Для автоматических натяжителей: Вставьте ключ или монтировку в специальное проушину механизма. Проверните натяжитель против усилия пружины до ослабления ремня. Фиксируйте положение стопорным штифтом (если предусмотрен) или удерживайте инструментом.

Для регулировочных болтов: Ослабьте гайку/болт крепления агрегата (генератора, помпы и т.д.). Поверните регулировочный болт для смещения агрегата к двигателю, обеспечив провисание ремня.

Для эксцентриковых натяжителей: Ослабьте центральную гайку эксцентрика. Проверните эксцентрик гаечным ключом до появления достаточного люфта ремня.

Правила демонтажа

Снимите ремень со шкивов, начиная с самого маленького
Избегайте перекручивания или резких изгибов ремня
Проверьте метки на ремне (если есть) для правильной установки нового
Очистите посадочные канавки шкивов от грязи и масла

Тип натяжителя	Инструмент	Риски при ошибке
Автоматический	Ключ/монтировка, стопор	Поломка проушины, срыв фиксации
Регулировочный болт	Головки, вороток	Деформация крепежных пазов
Эксцентриковый	Рожковый ключ	Срыв граней эксцентрика

Проведите диагностику снятых ремней: трещины, расслоение корда, глянцевый износ и масляные пятна указывают на необходимость замены. Одновременно проверьте люфт подшипников и биение шкивов вращением отключенных агрегатов.

Фиксация маховика специальным инструментом

При замене ремня ГРМ обязательным этапом является блокировка коленчатого вала в строго заданном положении. Это предотвращает проворачивание двигателя во время ослабления или затяжки болта шкива коленвала, что критично для сохранения меток синхронизации.

Специальный фиксатор маховика представляет собой металлический штырь с упором, который вставляется в технологическое отверстие на картере двигателя и входит в паз на маховике. Такой инструмент надежно стопорит вращение коленвала без риска повреждения зубьев маховика или блока цилиндров.

Правила использования фиксирующего инструмента

Поверните коленвал за болт шкива по часовой стрелке до совмещения отверстия в картере с пазом маховика.
Вставьте штырь фиксатора до полного контакта с металлом (без зазоров). Убедитесь, что инструмент вошел в паз, а не упирается в зубья маховика.
Приложите усилие к фиксатору рукой во время откручивания/затяжки болта шкива коленвала – это исключит люфт в соединениях.
Не используйте фиксатор как рычаг для проворачивания коленвала! Его функция – только блокировка положения.

Типичные ошибки	Последствия
Фиксация через зубья маховика	Сколы зубьев, деформация инструмента
Недостаточная глубина установки	Выскакивание штыря при нагрузке
Попытка провернуть коленвал инструментом	Поломка фиксатора, повреждение картера

Важно: При отсутствии штатного фиксатора категорически запрещено использовать отвертки или монтировки – это гарантированно повредит двигатель. Применяйте только сертифицированный инструмент, соответствующий модели авто.

Выставление меток коленчатого вала по TDC

Правильное позиционирование коленчатого вала в верхней мертвой точке (TDC) первого цилиндра – обязательное условие синхронизации механизма газораспределения. Несоблюдение этого этапа приведет к нарушению фаз впрыска топлива и выпуска отработавших газов, что чревато серьезными повреждениями клапанов и поршневой группы при запуске двигателя.

Для определения TDC необходимо совместить специальные метки на коленчатом валу со стационарными указателями на блоке цилиндров или крышке привода ГРМ. Эта операция требует точности и аккуратности, так как даже незначительное отклонение (1-2 зуба шкива) может вызвать критический сбой в работе двигателя.

Последовательность действий

Подготовка двигателя:
- Убедитесь, что автомобиль стоит на ручнике и колеса заблокированы
- Снимите защитный кожух ремня ГРМ и свечу первого цилиндра
Вращение коленвала:
- Поворачивайте коленчатый вал только по часовой стрелке за болт крепления шкива (используя ключ или специальный вороток)
- Контролируйте движение через отверстие свечи первого цилиндра с помощью тонкого стержня или отвертки

Фиксация TDC:

При достижении поршнем верхней точки (максимальная высота стержня) проверьте совпадение:

Метка на шкиве коленвала	Должна совпасть с нулевой риской на крышке масляного насоса/блоке
Метка на маховике	Должна быть видна через смотровое окно в картере коробки передач

При наличии системы VVT дополнительно проверяйте маркеры на фазовращателе

Проверка распредвалов:
- Убедитесь, что метки на шестернях распредвалов (или задних крышках) точно совпадают с установочными пазами на корпусе головки блока
- При несовпадении – повторите процедуру, исключив проворот валов после снятия ремня

Важное предупреждение: Никогда не проворачивайте коленвал против часовой стрелки – это может привести к ослаблению натяжителя или перескоку зубьев. Если требуется коррекция положения, делайте полный оборот вперед. После совмещения всех меток запрещено перемещать валы до окончания установки нового ремня ГРМ.

Проверка совпадения меток распредвала(ов)

После установки нового ремня ГРМ критически важно убедиться в точном совпадении меток распредвалов с контрольными точками на двигателе. Невыполнение этого этапа гарантированно приведёт к нарушению фаз газораспределения, что вызовет серьёзные повреждения клапанного механизма и поршневой группы при запуске двигателя.

Метки на распредвалах (обычно насечки, точки или стрелки) должны идеально совпадать с указателями на корпусе подшипников или крышке головки блока цилиндров. На двигателях с двумя распредвалами (DOHC) требуется синхронная проверка обоих валов, так как даже отклонение в один зуб на одном валу нарушит работу всего механизма.

Ключевые шаги процедуры

Поверните коленчатый вал за болт крепления шкива по часовой стрелке на 2 полных оборота (720°) с помощью ключа. Это исключит люфт в зацеплениях и обеспечит правильное положение всех элементов.
Проверьте совмещение меток распредвалов:
- Для SOHC: совпадение метки на шестерне вала с отметкой на задней крышке ремня или ГБЦ.
- Для DOHC: одновременное выравнивание меток на обоих распредвалах с рисками на корпусе подшипников (часто требуют образования прямой линии через оба шкива).
Если метки не совпадают:
1. Ослабьте натяжитель ремня ГРМ.
2. Аккуратно снимите ремень с шестерни распредвала, который требует коррекции.
3. Поверните вал вручную до точного совмещения метки, избегая смещения коленвала.
4. Установите ремень обратно и повторите проверку с проворотом коленвала.
При несовпадении меток после нескольких попыток проверьте правильность установки шкивов (фиксация шпонкой) и целостность зубьев ремня.

Тип двигателя	Расположение меток	Особенности контроля
SOHC	Шестерня распредвала	Совпадение с неподвижной риской на ГБЦ
DOHC	Шкивы обоих распредвалов	Метки должны быть строго напротив друг друга и совпадать с корпусными указателями

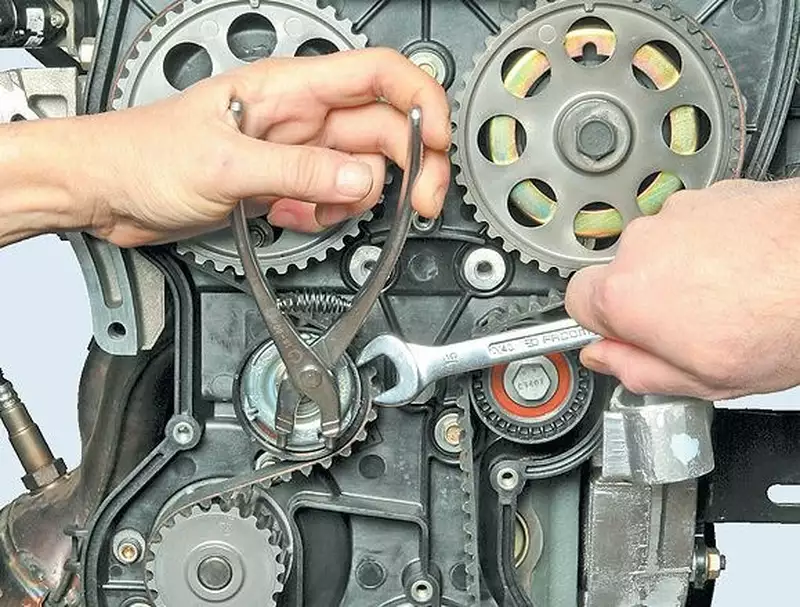

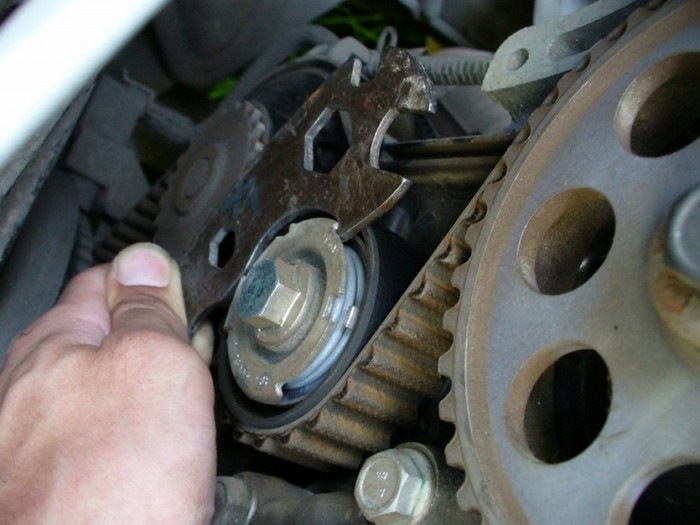

Ослабление натяжного ролика ремня ГРМ

Для корректного ослабления натяжного ролика необходимо обеспечить свободный доступ к его фиксирующему элементу (болту или гайке). Очистите зону вокруг ролика от грязи, используя щётку или сжатый воздух, чтобы предотвратить попадание абразивных частиц в механизм при ослаблении крепежа.

Найдите точное расположение регулировочного болта/гайки натяжителя – оно зависит от конструкции двигателя (автоматический гидравлический, механический с эксцентриком или планкой). Подготовьте соответствующий инструмент (чаще всего рожковый или накидной ключ, реже – шестигранник), убедившись в его надёжной фиксации на гранях крепежа во избежание срыва.

Процесс ослабления

Плавно поворачивайте регулировочный болт/гайку против часовой стрелки (стандартная резьба). Контролируйте усилие: резкое ослабление может привести к проворачиванию ролика и повреждению ремня. Признаком правильного ослабления является свободный ход ролика относительно его оси и снижение натяжения ремня.

Ключевые моменты безопасности:

Фиксация коленвала: Установите поршень 1-го цилиндра в ВМТ (Верхняя Мёртвая Точка) и зафиксируйте маховик стопорным штифтом/болтом перед началом работ.
Контроль меток: Сверив метки на шкивах распредвала(ов) и коленвала, отметьте их положение мелом или маркером на ремне и шкивах.
Защита смежных узлов: Убедитесь, что инструмент не контактирует с пластиковыми кожухами или датчиками – их повреждение критично.

Типичные ошибки при ослаблении:

Ошибка	Последствие	Профилактика
Резкое ослабление крепежа	Смещение ролика с оси, закусывание ремня	Плавное вращение с паузами для контроля
Игнорирование фиксации коленвала	Сдвиг фаз газораспределения	Обязательное использование стопора маховика
Загрязнение резьбы крепежа	Заклинивание, повреждение нитей	Предварительная очистка резьбы WD-40

После ослабления крепежа аккуратно отведите ролик от ремня рукой, проверяя свободное движение ремня по шкивам. Избегайте перекоса ролика в посадочном месте – это может затруднить последующую установку нового ремня или регулировку.

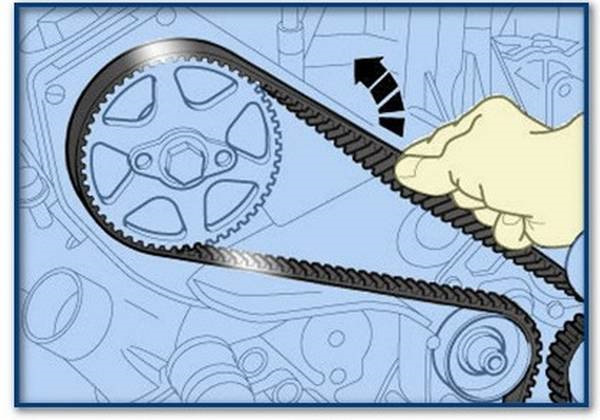

Извлечение старого ремня ГРМ

Перед началом демонтажа убедитесь в неподвижности коленчатого вала – зафиксируйте его специальным стопорным штифтом или проверните за болт крепления шкива ключом до совпадения меток на распредвале(ах) и коленвале с указателями на блоке двигателя. Это гарантирует правильность установки фаз газораспределения при монтаже нового ремня.

Ослабьте натяжитель ремня ГРМ, полностью сбросив его усилие. Для этого ослабьте фиксирующий болт натяжного ролика и аккуратно проверните его в сторону ослабления (против направления натяжения) с помощью подходящего инструмента – чаще всего потребуется шестигранник или торцевой ключ. После сброса натяжения зафиксируйте ролик в этом положении.

Последовательность демонтажа

Снимите защитные кожухи (пластиковые или металлические), закрывающие ремень. Обычно они крепятся на нескольких болтах – сохраняйте крепеж отдельно.
Отведите в сторону натяжной и обводной ролики, если их конструкция позволяет временную фиксацию. Не потеряйте стопорные шайбы или пружины.
Аккуратно снимите ремень с зубчатых шкивов распредвалов и коленвала. Не проворачивайте валы при снятом ремне!

Внимание! Проведите ревизию смежных компонентов:

Визуально оцените состояние роликов – вращение должно быть плавным, без люфтов, заеданий и посторонних шумов.
Проверьте герметичность сальников коленвала и распредвалов на предмет подтеков масла.
Осмотрите помпу (водяной насос) – следы антифриза на корпусе или люфт вала указывают на необходимость замены.

Элемент	Критичные признаки износа
Старый ремень ГРМ	Трещины на ребрах, расслоение корда, масляные пятна, стертые/слизанные зубья
Натяжной ролик	Биение, скрежет/хруст при вращении, заклинивание
Обводной ролик	Задиры на поверхности, деформация, разрушение подшипника

Очистка посадочных поверхностей шкивов

Перед установкой нового ремня ГРМ тщательно очистите посадочные поверхности всех шкивов (коленчатого вала, распределительного вала/валов, помпы, натяжных и обводных роликов). Любые остатки старого ремня, масла, антифриза, грязи или абразивных частиц нарушат контакт и приведут к проскальзыванию, ускоренному износу или смещению ремня.

Используйте для очистки исключительно сухие безворсовые ветоши. Категорически запрещено применять сжатый воздух высокого давления, бензин, керосин, растворители или агрессивные чистящие средства. Они могут повредить резиновые уплотнения смежных узлов (сальники коленвала/распредвалов), загнать грязь глубже в подшипники роликов или оставить пленку, ухудшающую сцепление.

Правильная последовательность очистки

Механическое удаление крупных загрязнений: Аккуратно удалите крупные частицы старой резины, налипшую грязь или следы масла сухой чистой ветошью. Не используйте металлические щетки или скребки – они оставят царапины.
Очистка пазов и канавок: Особое внимание уделите зубьям на шкивах и соответствующим пазам на ремне. Застрявшие в них мелкие частицы – частая причина шума и неравномерного износа. Используйте мягкую кисточку или деревянную/пластиковую палочку, обернутую ветошью.
Финишная протирка: Протрите всю посадочную поверхность каждого шкива чистой сухой ветошью еще раз, убедившись в отсутствии даже мелкой пыли и ворсинок. Контролируйте состояние уплотнений рядом со шкивами – появление течи после очистки указывает на их повреждение.

Ключевое правило: Поверхность должна быть абсолютно сухой, чистой и гладкой. Любое масляное пятно или песчинка между ремнем и шкивом снижают надежность передачи усилия и сокращают ресурс узла.

Визуальная диагностика состояния роликов

Тщательный осмотр роликов – обязательный этап перед установкой нового ремня ГРМ. От их состояния напрямую зависит ресурс ремня и стабильность работы двигателя. Пренебрежение диагностикой даже новых роликов может привести к преждевременному выходу из строя всего узла.

Проверку проводят при снятом старом ремне, обеспечивая свободный доступ ко всем компонентам обводного механизма. Осматривайте каждый ролик отдельно, вращая его вручную. Используйте хорошее освещение и, при необходимости, лупу для выявления мелких дефектов.

Ключевые параметры для оценки

Обращайте внимание на следующие критические признаки износа или повреждения:

Люфты и биение: Зафиксируйте ролик одной рукой. Второй рукой попытайтесь пошатать его из стороны в сторону (радиальный люфт) и вдоль оси вала (осевой люфт). Даже минимальный свободный ход недопустим.
Плавность вращения: Проверните ролик пальцами. Движение должно быть абсолютно плавным, без малейших заеданий, щелчков, скрежета или ощущения "песка". Рывки или повышенное усилие – явный признак износа подшипника.
Состояние рабочих поверхностей:
- Натяжной и обводной ролики: Проверьте боковые щечки на наличие глубоких борозд, сколов, трещин или выраженного износа от контакта с торцами ремня.
- Ремень должен двигаться строго по центру ролика. Смещение указывает на деформацию или неправильную установку.
Целостность корпуса и крепежа: Осмотрите корпус ролика на предмет трещин, сломанных ушек крепления или деформации. Проверьте состояние посадочного болта/штифта.
Посторонние включения: Убедитесь, что в подшипник или на дорожки качения не попала грязь, металлическая стружка или остатки старого ремня.

Важное правило: Любой ролик, вызывающий малейшие сомнения в своем состоянии (люфт, шум, дефекты поверхности, повреждения корпуса), подлежит обязательной замене. Установка нового ремня на изношенные или поврежденные ролики гарантированно сократит его срок службы и может привести к обрыву с катастрофическими последствиями для двигателя. Экономия на роликах – крайне неоправданный риск.

Замена натяжного и обводного роликов

Замена роликов обязательна при каждой установке нового ремня ГРМ, даже если старые внешне не имеют повреждений. Изношенные подшипники роликов способны спровоцировать перескок ремня на несколько зубьев, что гарантированно приведёт к встрече клапанов с поршнями и капитальному ремонту двигателя.

Игнорирование одновременной замены роликов с ремнём – грубая ошибка. Ресурс подшипников рассчитан на один цикл эксплуатации ремня, а их разрушение происходит внезапно. Проверка люфта пальцем или "на слух" ненадёжна – скрытые дефекты часто не проявляются до критического момента.

Правила замены и натяжения

Строго соблюдайте последовательность операций:

Фиксация меток распредвала(ов) и коленвала перед демонтажем старого ремня – малейшее смещение нарушит фазы газораспределения.
Очистка посадочных мест для роликов от грязи и стружки металла жёсткой щёткой.
Затяжка крепежных болтов только с моментом, указанным производителем (перетяжка деформирует корпус ролика, недотяг вызовет вибрацию).

При установке нового натяжителя:

Гидравлический тип: плавно сожмите шток струбциной перед монтажом согласно инструкции.
Механический пружинный тип: полностью ослабьте фиксатор после установки ремня для автоматического натяжения.

Тип ролика	Критерий замены	Риск при повторном использовании
Натяжной	Любой пробег со старым ремнем	Заклинивание подшипника, обрыв ремня
Обводной (паразитный)	Люфт, шум, следы перекоса	Ускоренный износ кромки ремня

После установки проворачивайте коленвал на 2 оборота по часовой стрелке за болт крепления шкива (НЕ за ремень!). Это исключит перекос ремня на зубьях. Повторно проверьте совпадение меток и правильность натяжения – прогиб ремня между валами должен соответствовать данным производителя (обычно 5-6 мм при усилии 10 Н).

Установка нового ремня ГРМ по заводским меткам

Перед началом работ убедитесь, что коленчатый и распределительный валы зафиксированы в положении верхней мёртвой точки (ВМТ) первого цилиндра. Снимите защитные кожухи, старый ремень и натяжные ролики, предварительно отметив их положение для обратной сборки. Очистите зубчатые шкивы от грязи и масла, чтобы метки были чётко видны.

Проверьте совмещение всех заводских меток: метка на коленвале должна совпадать с риской на блоке цилиндров или масляным насосом, а метки на распредвалах – с насечками на задней крышке ГРМ или корпусе подшипников. Если метки сбиты, осторожно проверните коленвал ключом (никогда не вращайте за распредвал!), добиваясь точного совпадения всех указателей.

Процесс установки ремня

Наденьте новый ремень ГРМ на шкив коленвала, затем – на натяжной ролик, помпу (если она приводится ремнём) и шкивы распредвалов, избегая перекручивания. Следите, чтобы зубья ремня плотно вошли в зацепление со шкивами без перескока. Важно: сохраняйте натяжение ремня на ведущей стороне (между коленвалом и распредвалом).

Ослабьте болт крепления натяжного ролика
Специальным ключом (или отвёрткой) сместите ролик до достижения нормы натяжения:
- Для автоматических натяжителей – совместите монтажное отверстие с меткой на корпусе
- Для ручных – проверьте прогиб ремня (обычно 5-6 мм при усилии 10 Н)
Затяните болт натяжителя с моментом, указанным производителем

Проверните коленвал на 2 полных оборота по часовой стрелке и повторно убедитесь в совпадении всех меток. Если они сместились – снимите ремень и повторите процедуру установки. После подтверждения правильности позиционирования установите защитные кожухи и запустите двигатель для контрольной проверки работы ГРМ.

Компонент	Метка совмещается с
Коленчатый вал	Риска на блоке цилиндров/масляном насосе
Распредвал(ы)	Насечки на задней крышке ГРМ/корпусе подшипников
Натяжной ролик	Монтажная прорезь (для автоматических систем)

Контроль параллельности шкивов и ремня

Параллельность плоскостей шкивов критична для равномерного распределения нагрузки на ремень. Отклонение даже на 1° вызывает перекос, ведущий к ускоренному износу кромок, проскальзыванию и вибрациям.

Несоосность увеличивает шум при работе, провоцирует перегрев ремня и снижает ресурс подшипников натяжителей. Контроль обязателен после замены помпы, коленвала или при установке неоригинальных компонентов.

Методы проверки и корректировки

Визуальный контроль:
- Натяните ремень и проверьте его положение в канавках всех шкивов
- Ремень должен располагаться строго по центру без перекоса к внешним/внутренним бортам
Линейный замер:
- Приложите металлическую линейку к боковым поверхностям шкивов
- Зазор между линейкой и шкивом не должен превышать 0.5 мм на всей протяженности
Лазерная центровка (для точных измерений):
- Используйте специнструмент с лазерными указателями
- Допустимое расхождение: ≤0.3 мм на 100 мм ширины шкива

Признак непараллельности	Решение
Ремень смещен к внешнему краю шкива	Добавить регулировочные шайбы за фланец шкива
Ремень уходит к внутренней части	Уменьшить толщину установочных прокладок
Зубья ремня имеют неравномерный износ	Проверить соосность коленвала и распредвала

Важно: после регулировки прокрутите коленвал на 2-3 оборота вручную и проведите повторный замер. Убедитесь, что помпа не создает бокового давления на ремень.

Применение динамометрического ключа для подтяжки

Использование динамометрического ключа при подтяжке ремня ГРМ критически важно для соблюдения точного момента затяжки крепежных элементов. Несоблюдение рекомендованных производителем значений может привести к проскальзыванию ремня (при недостаточном усилии) или деформации подшипников натяжителя/роликов (при чрезмерной затяжке). Пренебрежение этим инструментом увеличивает риск преждевременного обрыва ремня и повреждения клапанного механизма.

Динамометрический ключ обеспечивает контролируемое приложение усилия благодаря калиброванной шкале или механизму с предустановкой значения (щелчкового типа). Перед началом работ необходимо установить требуемый момент затяжки, указанный в сервисной документации автомобиля. Затяжка выполняется плавно, без рывков, до момента срабатывания сигнального механизма ключа или совпадения значения на индикаторе.

Порядок действий и ключевые правила

Очистите резьбу болтов натяжителя и роликов от грязи.
Установите на ключ точное значение момента, используя регулировочную шкалу или переключатель (для щелчковых моделей).
Затягивайте болты в последовательности, указанной в руководстве, соблюдая угол поворота (при наличии требований).
Контролируйте усилие: прекращайте затяжку при срабатывании щелчка или достижении заданного значения на дисплее.
После фиксации натяжителя проверьте прогиб ремня по меткам (обычно 5-6 мм при усилии 10 Н·м).

Тип ключа	Особенности применения	Точность
Щелчковый	Звуковой сигнал при достижении момента	±3%
Стрелочный	Визуальный контроль по шкале	±5%
Электронный	Цифровая индикация, запись значений	±1%

Важно: Не используйте удлинители на рукоятку ключа – это искажает реальное усилие. После затяжки проверните коленвал на 2 оборота и перепроверьте натяжение. Храните ключ с нулевым значением момента для сохранения калибровки.

Проверка правильности натяжения звуковым методом

Для выполнения проверки запустите двигатель и внимательно прослушайте зону ремня ГРМ. Используйте механический стетоскоп или длинную отвертку, прижав металлическую часть к корпусу натяжителя или кронштейну помпы. Звук передается через металл, позволяя четко идентифицировать источник шума.

Нормальной считается равномерное гудение без резких тонов. Насторожитесь при появлении следующих акустических признаков:

Высокочастотный свист или писк – сигнализирует о чрезмерном натяжении ремня
Глухое гудение с нарастающей тональностью – указывает на избыточное давление на подшипники
Дребезжание или стрекотание – свидетельствует о недостаточном натяжении
Периодическое пощелкивание – возможно повреждение зубьев ремня или шкивов

Порядок диагностики при выявлении аномалий

Остановите двигатель и проверьте степень прогиба ремня
Произведите регулировку натяжителя согласно спецификации производителя
Повторно запустите мотор и проконтролируйте звуковые характеристики
При сохранении посторонних шумов выполните визуальный осмотр на предмет:
- Масляных пятен на ремне
- Трещин и расслоений резины
- Износа зубчатой части

Важно: диагностику проводите в защитных перчатках при выключенном зажигании. Звуковой метод требует опыта – новичкам рекомендуется дублировать проверку щупом или динамометром.

Использование прибора для измерения прогиба ремня

Точное измерение прогиба ремня ГРМ гарантирует корректное натяжение, предотвращающее проскальзывание или перегрузку подшипников. Приборы для замера (тензометры) имеют фиксированную длину щупов и шкалу с допустимым диапазоном значений, что исключает субъективную оценку «на глаз».

Для замера ремень нажимают перпендикулярно с заданным усилием между шкивами, а стрелка тензометра показывает величину прогиба в миллиметрах. Значение сверяют с техническими требованиями производителя двигателя, так как допустимый прогиб различается у модификаций силовых агрегатов.

Порядок работы с тензометром

Установите ремень ГРМ согласно меткам механизма.
Ослабьте болт натяжителя/ролика для свободного перемещения системы.
Расположите щупы тензометра строго посередине самого длинного участка ремня между шкивами.
Нажмите на прибор с усилием, указанным в его инструкции (обычно 10 Н или 20 Н).
Зафиксируйте показание шкалы прибора.

Критичные ошибки при замере:

Наклон прибора относительно плоскости ремня – искажает данные
Замер на коротком участке между шкивами – дает ложное занижение прогиба
Использование неоткалиброванного прибора – приводит к критичному отклонению натяжения

Если показатель выходит за рамки допуска (например, 8–12 мм для большинства авто), регулируйте натяжитель до достижения нормы. Повторный замер обязателен после фиксации крепежных болтов – их затяжка может незначительно изменить положение ролика.

Тип привода	Типовой прогиб (мм)	Усилие нажатия (Н)
Бензиновые двигатели	10–15	10
Дизельные двигатели	8–12	20

Корректировка натяжения регулировочным болтом

Ослабьте контргайку натяжного ролика, используя торцевой ключ соответствующего размера. Проверьте текущее натяжение ремня пальцем, нажав на середину самого длинного участка между шкивами – допустимый прогиб обычно составляет 5-6 мм при усилии 10 Н (≈1 кгс).

Медленно вращайте регулировочный болт по часовой стрелке для увеличения натяжения или против часовой – для ослабления. Контролируйте усилие после каждого оборота болта, избегая перетяжки – это приводит к ускоренному износу подшипников и ремня.

Последовательность действий при фиксации

После достижения правильного натяжения удерживайте регулировочный болт от проворачивания шестигранником. Затяните контргайку с моментом, указанным производителем (обычно 15-45 Н·м), используя динамометрический ключ. Повторно проверьте прогиб – затяжка гайки может незначительно изменить натяжение.

Прокрутите коленвал на 2 оборота по часовой стрелке за болт крепления
Проверьте совпадение меток ГРМ
Измерьте прогиб ремня повторно
При отклонении – повторите регулировку

Состояние ремня	Последствия перетяжки	Последствия слабого натяжения
Новый	Свист, перегрев роликов	Проскакивание зубьев
После пробега >20 тыс.км	Обрыв, деформация зубьев	Ускоренный износ кромок

Используйте только штатные регулировочные болты – самодельные приспособления или домкраты под ролик не обеспечивают точности. После финальной затяжки контргайки убедитесь в отсутствии биения ролика и свободном ходе ремня на всех участках.

Прокручивание коленвала на 2 полных оборота

После предварительной установки и натяжения ремня ГРМ необходимо выполнить прокручивание коленчатого вала на два полных оборота по часовой стрелке. Это действие позволяет распределить нагрузку на зубья ремня, проверить совпадение меток газораспределения и убедиться в отсутствии заклинивания или помех во вращении.

Используйте только ключ на болте коленвала, избегая приложения усилий к распредвалам или шкиву генератора. Проворачивайте плавно и медленно, контролируя равномерность хода и прислушиваясь к посторонним звукам. При малейшем сопротивлении остановитесь и проверьте правильность установки ремня.

Ключевые этапы и контроль

После прокрутки повторно проверьте совпадение установочных меток:
- Метка на шкиве коленвала с риской на блоке двигателя
- Метки распредвалов с насечками на крышке ГРМ
Проконтролируйте натяжение ремня в зоне самого длинного участка между шкивами
Осмотрите ремень на предмет перекоса или смещения с зубьев шкивов

Проблема	Признак
Неправильная установка	Метки не совпадают после двух оборотов
Перетяжение ремня	Тугое прокручивание, свист при работе
Перекос ремня	Самопроизвольное смещение со шкивов

При несовпадении меток повторите процедуру установки. Категорически запрещено запускать двигатель без успешной проверки прокруткой – это гарантированно приведёт к встрече клапанов с поршнями. Фиксацию натяжного ролика выполняйте только после подтверждения правильности установки.

Проверка повторного совпадения меток ГРМ

После установки нового ремня ГРМ и выполнения предварительного натяжения критически важно убедиться, что метки на шкивах распределительного вала (или валов), коленчатого вала и насоса охлаждающей жидкости (если он синхронизирован) остались в точном соответствии с заводскими указаниями. Малейшее смещение, даже на один зуб, приведет к нарушению фаз газораспределения и может вызвать серьезные повреждения двигателя при запуске.

Проворачивайте коленчатый вал вручную с помощью ключа или гнезда строго по часовой стрелке (в направлении нормального вращения двигателя) на два полных оборота (720 градусов). Делайте это плавно, без рывков, внимательно отслеживая возможное сопротивление – оно может сигнализировать о механическом контакте поршней с клапанами. После проворачивания коленвал должен вернуться в исходное положение, отмеченное меткой.

Ключевые этапы и критерии точности совпадения

Визуальная сверка меток:

Коленчатый вал: Метка на шкиве/маховике обязана идеально совпасть с неподвижной меткой (штифтом, риской) на блоке цилиндров или картере.
Распределительный(е) вал(ы): Метки на шестернях распредвалов должны быть строго напротив соответствующих меток на задней крышке ремня ГРМ или головке блока цилиндров.
Насос охлаждающей жидкости (при наличии): Шкив насоса также имеет метку, которая должна совпасть с указателем на блоке.

Оценка результатов:

Идеальное совпадение: Все метки точно выровнены после двух оборотов коленвала. Натяжение ремня можно фиксировать окончательно.
Частичное смещение: Одна или несколько меток сдвинулись относительно исходных позиций. Недопустимо! Необходимо ослабить натяжной ролик, аккуратно снять ремень, перепозиционировать его на шкивах согласно меткам и повторить всю процедуру установки и проверки.
Полное нарушение: Метки значительно смещены. Требуется тщательная переустановка ремня с обязательной проверкой состояния натяжных роликов и демпфера (если есть).

Элемент	Признак правильного совпадения	Риски при несовпадении
Коленчатый вал	Метка шкива/маховика точно напротив стационарной метки блока	Сдвиг фаз, потеря мощности, детонация
Распредвал(ы)	Риски на шестернях параллельны меткам ГБЦ/крышки	Удар клапанов о поршни, разрушение двигателя
Насос ОЖ (если синхронизирован)	Метка шкива насоса совпадает с меткой на корпусе	Неправильная работа помпы, риск перегрева

Обязательные действия после успешной проверки: Зафиксируйте натяжной ролик с предписанным моментом затяжки. Убедитесь, что фиксирующие болты ролика и шкивов надежно затянуты. Только после этого можно устанавливать защитные кожухи и запускать двигатель.

Контроль отсутствия перекоса на шкивах

После установки ремня ГРМ критически важно проверить параллельность плоскостей всех шкивов. Перекос даже на 1° относительно общей оси вращения вызывает ускоренный износ кромок ремня, проскальзывание и риск перескока зубьев. Это происходит из-за неравномерного распределения нагрузки по ширине ремня.

Игнорирование проверки приводит к расслоению корда, появлению трещин на ребрах жесткости и внезапному обрыву. Особенно опасен перекос натяжного ролика или помпы – их неправильная установка создает постоянное боковое давление на ремень.

Методы контроля и устранения перекоса

Используйте штангенциркуль или линейку с прямым краем длиной от шкива коленвала до распредвала:

Приложите инструмент к боковой поверхности шкива коленвала.
Проведите визуальную линию до шкива распредвала.
Повторите для остальных шкивов/роликов.

Критерии правильной установки:

Все рабочие поверхности шкивов находятся в единой плоскости
Зазор между инструментом и боковиной шкива ≤ 0.5 мм по всей длине
Отсутствие "ступенек" при переходе между шкивами

При обнаружении перекоса:

Причина	Решение
Деформация кронштейна	Замена детали
Неправильная посадка шкива	Проверка шпоночного паза и посадочного места
Загрязнение посадочных поверхностей	Очистка ступиц и фланцев

Важно! После коррекции положения шкивов повторно проверьте натяжение ремня и выполните 2-3 проворота коленвала за болт крепления шкива для самовыравнивания ремня.

Фиксация положения натяжного ролика

После установки нового ремня ГРМ и натяжного ролика, критически важно зафиксировать их положение до окончательной затяжки крепёжного болта. Натяжитель (особенно автоматический) должен находиться под рабочим давлением, обеспечивающим правильное натяжение ремня. Любое смещение ролика при затяжке приведёт к некорректному натяжению, что чревато ускоренным износом или обрывом ремня.

Используйте специальный инструмент для блокировки натяжителя (например, штифт или фиксатор, указанный в руководстве по ремонту). Если штатное приспособление отсутствует, допускается аккуратная фиксация ролика монтажной лопаткой или отвёрткой, но без перекоса и чрезмерного усилия. Главное – предотвратить проворот или сдвиг корпуса ролика относительно посадочного места в процессе затяжки.

Порядок действий

Проверьте правильность натяжения ремня (прогиб между шкивами не должен превышать 5-6 мм при усилии 10 Н).
Вставьте фиксирующий штифт в технологическое отверстие корпуса натяжителя (для автоматических систем).
При отсутствии отверстия уприте инструмент в рёбра жёсткости корпуса ролика, избегая контакта с подвижными элементами.
Затяните крепёжный болт/гайку натяжителя с моментом, указанным производителем (обычно 25-45 Н·м).
Извлеките фиксирующий инструмент после завершения затяжки.

Тип натяжителя	Метод фиксации	Критическая ошибка
Автоматический (пружинный)	Штифт через сервисное отверстие	Затяжка без блокировки плунжера
Ручной (резьбовой)	Удержание шестигранника под ключ	Проворот эксцентрика при затяжке

Контроль после фиксации: Проверните коленчатый вал на 2 полных оборота по часовой стрелке за болт крепления шкива. Повторно проверьте совпадение меток ГРМ и натяжение ремня – значения должны остаться неизменными. Если метки сбились или натяжение ослабло/усилилось, процедуру фиксации требуется повторить.

Установка защитных крышек и кожухов ГРМ

После натяжения ремня ГРМ критически важно правильно установить защитные кожухи, предотвращающие попадание грязи, масла и посторонних предметов в зону вращения. Убедитесь, что внутренние поверхности крышек абсолютно чистые – даже мелкая стружка или песок способны повредить ремень. Проверьте целостность посадочных мест и крепежных отверстий: трещины или деформации недопустимы.

При монтаже соблюдайте последовательность сборки, указанную производителем: обычно сначала фиксируется нижняя крышка (закрывающая шестерни коленвала и распредвала), затем боковые элементы и верхний кожух. Не форсируйте защелкивание деталей – перекос приведет к трению о движущиеся части. Все резиновые уплотнители должны быть установлены на штатные места без перегибов.

Ключевые правила монтажа

Порядок крепления: Начинайте с нижнего кожуха, последовательно переходя к боковым и верхним элементам.
Крепежные элементы:
- Используйте только оригинальные болты/защелки – самодельные аналоги часто ломаются от вибрации.
- Затягивайте болты крест-накрест с моментом, указанным в мануале (обычно 5-8 Нм).
Контроль зазоров: После установки прокрутите коленвал на 2 оборота ключом и убедитесь:
- Ремень не касается внутренних стенок кожухов;
- Нет посторонних скрипов или шуршания.

Тип кожуха	Риск неправильной установки	Метод проверки
Пластиковый верхний	Трещины от перетяжки, задиры ремня	Визуальный осорт через 100 км пробега
Металлический нижний	Контакт с балансирным валом	Прослушивание стетоскопом на холостых

Важно: Никогда не запускайте двигатель без полностью собранной защиты ГРМ! Открытые участки ремня притягивают пыль абразивного характера, что сокращает ресурс на 40-60%. Особое внимание уделите герметизации мест прилегания кожухов к блоку цилиндров – нарушение геометрии часто вызывает течь антифриза.

Монтаж приводных ремней вспомогательных узлов

Установка ремней генератора, гидроусилителя, кондиционера или помпы требует строгого соблюдения схемы их расположения на шкивах. Неверная укладка приведет к ускоренному износу, проскальзыванию или обрыву. Всегда сверяйтесь со схемой из руководства по ремонту конкретной модели авто, так как расположение агрегатов и траектория ремня могут значительно отличаться.

Перед монтажом тщательно осмотрите сопрягаемые поверхности шкивов: они должны быть чистыми, без задиров, масляных пятен и следов коррозии. Проверьте состояние натяжных роликов и обводных роликов – их подшипники не должны иметь люфта или заедания. Убедитесь, что регулировочный механизм (болт, планка, автоматический натяжитель) исправен и перемещается без усилий.

Ключевые этапы монтажа и натяжения

Наденьте ремень на шкивы согласно схеме, оставив последним шкив с регулировочным механизмом (чаще всего генератор). Избегайте перекручивания ремня.
Обеспечьте правильное натяжение:
- Ручная регулировка (генератор): Ослабьте крепёж генератора. Оттяните его от двигателя монтажной лопаткой или рычагом до нужного натяжения, затем затяните крепёжные болты.
- Автоматический натяжитель: Ослабьте фиксирующий болт натяжителя. Плавно поверните его (обычно против часовой стрелки) до совпадения меток на корпусе и указателе. Затяните фиксирующий болт с указанным моментом.
Проверьте натяжение:
- Метод прогиба: Нажмите большим пальцем на середину самого длинного участка ремня. Нормальный прогиб – 5-7 мм для нового ремня, 7-10 мм для б/у. Точные значения уточняйте в мануале.
- Прибором (тензометром): Измерьте частоту колебаний ремня при ударе по нему или усилие для проворота. Сверьтесь с нормативами производителя.
Проведите контрольный запуск:
- Запустите двигатель на 2-3 минуты. Дайте поработать на разных оборотах (включите фары, кондиционер для увеличения нагрузки).
- Заглушите мотор, повторно проверьте натяжение (оно может немного ослабнуть после приработки).
- Убедитесь в отсутствии проскальзывания (свист), биения ремня или шкивов, посторонних шумов от роликов.

Критически важно: Никогда не перетягивайте ремень! Чрезмерное натяжение вызывает перегрузку подшипников агрегатов (генератора, помпы) и их преждевременный выход из строя. Слишком слабое натяжение приводит к проскальзыванию, перегреву, ускоренному износу и разряду АКБ из-за недозаряда.

Регулировка натяжения ремня генератора

Правильное натяжение ремня генератора критически влияет на работу системы зарядки и предотвращает проскальзывание. Слишком слабое натяжение приводит к свисту, недостаточной зарядке аккумулятора и перегреву ремня, а чрезмерно сильное – к ускоренному износу подшипников генератора, помпы и натяжных роликов.

Проверка натяжения выполняется на самом длинном участке между шкивами. Для большинства автомобилей нормой считается прогиб ремня на 5-7 мм при усилии 10 кгс (98 Н), приложенном перпендикулярно ветви. Точные параметры всегда указаны в руководстве по ремонту конкретной модели – отклонение недопустимо.

Порядок регулировки

Инструменты: гаечные ключи (чаще 13-17 мм), монтажная лопатка, динамометрический ключ (для фиксации).

Ослабьте гайку крепления генератора к регулировочной планке.
Слегка отпустите нижнее крепление генератора (если предусмотрено конструкцией).
Вставьте монтажную лопатку между корпусом генератора и блоком двигателя.
Плавно надавите на лопатку, смещая генератор от двигателя для увеличения натяжения, или к двигателю – для ослабления.
Проверьте прогиб ремня динамометром или по усилию проворачивания ветви (допустимый угол поворота – 90° большим пальцем).
Затяните гайку регулировочной планки с моментом, указанным в мануале (обычно 25-50 Н·м).
Проверьте работу: запустите двигатель, включите фары и обогрев заднего стекла. Появление свиста при нагрузке требует повторной регулировки.

Важные нюансы:

Новый ремень подтягивают через 500-1000 км пробега из-за неизбежной вытяжки.
Параллельность шкивов обязательна – перекос вызывает "сбегание" ремня и ускоренный износ.
При замене ремня устанавливайте идентичный оригиналу по длине и профилю (PK, PJ и т.д.).

Симптомы слабого натяжения	Симптомы сильного натяжения
Свист при запуске или нагрузке	Гул или вой подшипников
Тусклый свет фар на холостых	Быстрый износ ребер ремня
Запотевание боковин ремня	Перегрев генератора

Подключение аккумуляторной батареи

Перед установкой АКБ убедитесь, что клеммы и контактные площадки очищены от окислов и грязи. Используйте металлическую щетку или специальный очиститель для обеспечения надежного соединения. Проверьте целостность проводов и отсутствие повреждений изоляции.

Установите батарею на штатное место, зафиксировав прижимной планкой. Не допускайте перекоса корпуса или слабой фиксации – вибрации при движении могут повредить клеммы или корпус АКБ. Убедитесь, что вентиляционные отверстия не перекрыты.

Последовательность подключения клемм

Наденьте плюсовую клемму (красный провод) на соответствующий вывод АКБ и плотно затяните гайку
Установите минусовую клемму (черный провод) и зафиксируйте аналогичным образом
Проверьте отсутствие люфта – клеммы не должны смещаться при усилии рук

Никогда не подключайте клеммы в обратной последовательности – это вызовет короткое замыкание. После установки нанесите защитную смазку (литол или специальный спрей) на соединения для предотвращения коррозии.

Ошибка	Последствие
Перепутанная полярность	Выход из строя генератора, ЭБУ, предохранителей
Слабый зажим клеммы	Прерывистый контакт, перегрев проводов
Загрязненные контакты	Падение напряжения, трудности с запуском

При первом запуске двигателя после работ с ГРМ внимательно прислушайтесь к звукам – посторонние шумы могут указывать на ошибки при натяжении ремня. Проверьте работу генератора мультиметром: напряжение на клеммах АКБ при работающем двигателе должно быть 13.5-14.5В.

Запуск двигателя для первичной проверки

После установки и натяжения ремня ГРМ выполните кратковременный запуск двигателя без нагрузки для проверки корректности работы механизма. Вращайте стартером не более 5-7 секунд, внимательно контролируя звуковые и визуальные признаки работы.

Прислушайтесь к посторонним шумам (металлический стук, свист, скрежет) и визуально проверьте отсутствие вибрации ремня или смещения его зубьев на шкивах. Любые отклонения требуют немедленного прекращения запуска и повторной диагностики установки.

Ключевые этапы проверки

Контрольные действия после запуска:

Откройте капот и проверьте траекторию движения ремня – он не должен смещаться к краям шкивов
Убедитесь в отсутствии перекоса натяжного ролика или помпы (визуально по параллельности плоскостей)
Проверьте равномерность натяжения по всей длине ветвей ремня легким нажатием пальца (допустимый прогиб – согласно спецификации производителя)

Критические признаки некорректной установки:

Резкий свист при запуске (недостаточное натяжение)
Глухой гул или вой подшипников роликов
Следы трения о защитные кожухи
Видимое биение ремня при вращении

Норма	Отклонение
Ровный шелестящий звук	Ритмичные постукивания
Стабильное положение на шкивах	Самопроизвольное смещение ремня
Отсутствие вибрации	Волнообразное движение ременной ленты

При успешной проверке заглушите двигатель и повторно проконтролируйте степень натяжения (холодный ремень требует корректировки). Только после подтверждения правильности установки допускается эксплуатация автомобиля с плавным увеличением оборотов на неподвижном авто.

Анализ посторонних шумов при работе ГРМ

Посторонние звуки в механизме газораспределения требуют немедленной диагностики, так как указывают на критические отклонения в работе системы. Характер шума помогает локализовать проблему: свист, стук или скрежет имеют разные причины и степень опасности.

Игнорирование аномальных звуков часто приводит к обрыву ремня, удару клапанов о поршни и капитальному ремонту двигателя. Регулярная аудиальная проверка при запуске и на разных оборотах – обязательный этап контроля состояния ГРМ.

Типичные источники шумов и методы проверки

Распространённые причины и их идентификация:

Свист или писк (особенно на холодную):
- Ослабленное натяжение ремня – проверить прогиб по мануалу.
- Замасливание поверхности ремня или шкивов – очистить контакты.
- Износ подшипника натяжного ролика – прокрутить ролик вручную (люфт/хруст).
Металлический стук или цокот:
- Разрушение подшипников роликов или помпы – проверить люфт при снятом ремне.
- Износ зубьев ремня или шестерён – визуальный осмотр при замене.
- Неправильная установка меток ГРМ – перепроверить совпадение.
Шуршание или скрежет:
- Попадание инородных предметов под ремень – остановить ДВС, очистить зону.
- Расслоение ремня или разрушение армирующей основы – срочная замена.

Порядок действий при обнаружении шума:

Остановить двигатель, исключить риски.
Визуально осмотреть ремень на трещины, масляные пятна, смещение.
Проверить натяжение (допустимый прогиб указан в ТО, обычно 5-6 мм при усилии 10 Н).
Вручную прокрутить ролики и помпу – движение должно быть плавным, без заеданий.
При сомнениях в установке меток – снять кожух и сверить положение меток коленвала/распредвала.

Тип шума	Вероятная причина	Срочность реакции
Прерывистый свист	Ослабление натяжения	Требует коррекции в течение 100 км
Постоянный вой/хруст	Отказ подшипника ролика	Немедленная остановка мотора
Ритмичный цокот	Контакт клапана с поршнем	Запрет запуска двигателя

Важно: Любой нехарактерный звук из зоны ГРМ – повод для внеплановой диагностики. Продолжение эксплуатации с шумами гарантированно приводит к прогрессирующим разрушениям и дорогостоящему ремонту.

Проверка на герметичность систем охлаждения

Утечки антифриза приводят к перегреву двигателя, деформации ГБЦ и дорогостоящему ремонту. Герметичность системы критична для стабильного отвода тепла и предотвращения кавитации помпы, особенно после вмешательств в привод ГРМ, где часто демонтируют компоненты охлаждения.

Основной метод проверки – визуальный осмотр на работающем и заглушенном двигателе с использованием тестера давления. Тестер создаёт избыточное давление (указано на расширительном бачке, обычно 1.0-1.5 бар), имитируя рабочую нагрузку без запуска мотора, что позволяет точно локализовать проблемные зоны.

Ключевые этапы и зоны контроля

Обязательные точки осмотра:

Стыки патрубков: Зажимы должны быть затянуты без перекоса, резина – без трещин или вздутий.
Радиатор (основной и отопителя): Поиск трещин в пластиковых бачках, повреждений сот, следов подтеканий по боковым уплотнениям.
Водяной насос (помпа): Осмотр дренажного отверстия под помпой (капля или мокрый след – признак износа сальника) и посадочной плоскости.
Пробка расширительного бачка / крышка радиатора: Проверка клапанов тестером давления или заменой на заведомо исправную.
Корпус термостата и его патрубки: Уязвимое место из-за термоциклирования и вибраций.
Штуцеры дроссельного узла и впускного коллектора: Часто скрыты, требуют зеркала для осмотра.
Прокладка ГБЦ: Косвенные признаки – масляная эмульсия под крышкой маслозаливной горловины, белый дым из выхлопа, пузыри в расширительном бачке при работе двигателя.

Использование тестера давления:

Охладить двигатель до 40-50°C.
Подключить тестер к горловине расширительного бачка или радиатора.
Накачать давление до номинального для авто. Держать 10-15 минут.
Фиксировать падение давления на шкале тестера.
Тщательно осмотреть всю систему, включая труднодоступные места, с фонарём.

Признак утечки	Вероятная причина
Медленное падение давления (более 5 мин)	Микротрещины в пластиковых элементах, износ уплотнений помпы
Резкое падение давления	Разрыв патрубка, срыв хомута, трещина радиатора
Нет видимых следов, но давление падает	Внутренняя утечка (прокладка ГБЦ, теплообменник отопителя)

Важно: После устранения утечки обязательна повторная проверка давлением. Используйте только рекомендованный производителем антифриз – неподходящая жидкость разрушает уплотнения. Проверку герметичности следует выполнять при любом обслуживании, затрагивающем компоненты системы охлаждения.

Повторная диагностика натяжения после прогрева

После установки нового ремня ГРМ и предварительной регулировки натяжения обязательной процедурой является запуск двигателя с последующим прогревом до рабочей температуры. В процессе нагрева металлические компоненты привода (шкивы, натяжные ролики, валы) расширяются, а сам ремень подвергается кратковременной начальной вытяжке. Это неизбежно меняет первоначальное натяжение, установленное "на холодную".

Прогретый двигатель необходимо заглушить и дождаться полной остановки вращающихся деталей. Только после этого можно приступать к проверке натяжения. Игнорирование этого этапа или диагностика на горячую без остановки мотора приводит к ложным результатам и риску некорректной регулировки. Работа выполняется при строгом соблюдении техники безопасности.

Ключевые этапы контроля

Повторная проверка включает следующие действия:

Визуальный осмотр траектории ремня – отсутствие перекосов и уверенное положение в ручьях шкивов.
Проверка усилия натяжения – с помощью специального прибора (тензометра) или методом допустимого проворота (если предусмотрено производителем). Значения должны соответствовать техтребованиям для конкретной модели двигателя.
Контроль положения натяжных роликов – метки автонатяжителей или положение регулировочного болта механических систем должны оставаться в предписанном диапазоне.

Если диагностика выявила отклонение от нормы (ослабление или перетяжку), настройку повторяют с учетом поправки на тепловое расширение. После корректировки обязателен повторный запуск и кратковременная работа двигателя для стабилизации натяжения, с последующей финальной проверкой. Только при стабильных параметрах на прогретом и остановленном моторе установка считается завершенной.

Осмотр пыльников и сальников валов

Пыльники защищают подшипники натяжных и направляющих роликов от абразивных частиц, а сальники коленчатого и распределительного валов предотвращают утечку моторного масла. Тщательная проверка их состояния обязательна перед установкой нового ремня ГРМ, поскольку повреждения этих элементов напрямую влияют на ресурс системы.

Пренебрежение осмотром приводит к попаданию грязи в подшипники роликов, их заклиниванию и обрыву ремня. Утечки масла через изношенные сальники загрязняют резиновые поверхности, вызывая преждевременное растрескивание и разрушение ремня ГРМ.

Ключевые аспекты контроля

Визуальная диагностика пыльников роликов:

Убедитесь в отсутствии трещин, разрывов, расслоений или затвердевания резины
Проверьте плотность прилегания к корпусам подшипников (исключите перекосы)
Обследуйте поверхность на следы контакта с ремнём или посторонними предметами

Контроль сальников коленвала/распредвала:

Обнаружение масляных потёков на шкивах и привалочных поверхностях
Проверка эластичности рабочей кромки (отсутствие задиров и деформации)
Осмотр посадочного места на корпусе под сальник (недопустимы сколы или коррозия)

Дефект	Риск для системы ГРМ	Действие
Трещины на пыльниках	Разрушение подшипников роликов	Замена роликов в сборе
Вытекание масла из-под сальников	Проскальзывание и разрыв ремня	Обязательная замена сальников
Деформация посадочных мест	Негерметичность даже с новыми сальниками	Восстановление геометрии поверхности

Важно: Замену сальников выполняйте специальным съёмником, запрессовывайте их заподлицо без перекоса. При установке новых пыльников роликов очищайте посадочные зоны от грязи и остатков старой резины.

Очистка зоны работ от технической грязи

Перед началом работ по замене ремня ГРМ критически важно тщательно очистить прилегающую зону от масла, пыли, песка и прочих загрязнений. Попадание даже мелких абразивных частиц в приводной механизм может привести к ускоренному износу нового ремня, подшипников роликов или сальников коленчатого/распределительного валов. Качественная очистка минимизирует риск проникновения грязи внутрь двигателя после снятия защитных крышек.

Особое внимание уделите поверхности посадочных мест крышки ГРМ, фланцам валов и крепежным отверстиям. Используйте щетки с жесткой синтетической щетиной, ветошь и специализированные обезжириватели (уайт-спирит, бензин "Калоша", аэрозольные очистители). Избегайте обильного смывания грязи водой или паром – влага может скопиться в труднодоступных полостях и вызвать коррозию.

Ключевые этапы и правила очистки

Последовательность операций:

Обработайте поверхности вокруг крышки ГРМ обезжиривателем с помощью кисти.
Аккуратно удалите размягченную грязь сухой чистой ветошью (не допускайте распространения загрязнений).
Повторяйте процедуру до полного устранения масляных пятен и налипшей пыли.
Пропылесосьте или сметите кистью сухую пыль из монтажных пазов и резьбовых отверстий.
Закройте открытые полости (например, отверстия в блоке цилиндров) чистыми заглушками или ветошью.

Критические запреты:

Не используйте сжатый воздух для продувки – это загнает грязь глубже к сальникам и подшипникам.
Избегайте агрессивных растворителей (ацетон, толуол), разрушающих резиновые уплотнения.
Не применяйте металлические щетки или скребки – высок риск повреждения алюминиевых деталей и резиновых патрубков.

Контроль чистоты: перед установкой новых компонентов протрите пальцами очищенные поверхности – на коже не должно оставаться следов масла или черных частиц.

Контрольный тест-драйв в разных режимах

После установки и натяжения ремня ГРМ обязателен контрольный тест-драйв для проверки корректности работы механизмов. Поездка должна включать различные режимы нагрузки двигателя для выявления аномалий: посторонних шумов, вибраций или нестабильной работы.

Начните с плавного старта и движения на низких оборотах (1500-2000 об/мин), постепенно увеличивая нагрузку. Особое внимание уделите переходным режимам: разгону с малых оборотов, движению на высокой передаче под нагрузкой (например, подъем в гору) и работе на холостом ходу после нагрева силового агрегата.

Ключевые этапы тест-драйва

Прогревочный режим: 5-10 минут движения без резких ускорений
Проверка разгона: плавное ускорение до 3000-4000 об/мин на 2-3 передаче
Тест под нагрузкой: движение на высокой передаче (4-5) при 2000 об/мин с резким нажатием педали газа
Холостой ход: контроль стабильности оборотов после остановки

Режим	Параметры проверки
Низкие обороты	Отсутствие рывков, свиста ремня
Средние обороты	Равномерность тяги, синхронность работы цилиндров
Высокие обороты	Вибрации, посторонние звуки из зоны ГРМ

При обнаружении любых нехарактерных звуков (металлический стук, свист, щелчки) или вибраций немедленно прекратите эксплуатацию. Повторно проверьте совпадение меток ГРМ, натяжение ремня и состояние обводных роликов. Игнорирование аномалий гарантированно приведет к разрушению двигателя.

Проверка меток после обкатки

После пробега 500-1000 км после замены ремня ГРМ проведите обязательную проверку совпадения меток на шкивах распредвала(ов) и коленчатого вала. Обкатка двигателя под нагрузкой вызывает естественную усадку нового ремня и возможное смещение зубчатого зацепления.

Снимите защитные кожухи ГРМ, проверьте положение меток при помощи стробоскопа или проворачивая коленвал вручную (ключом) на выключенной передаче. Несовпадение даже на один зуб требует немедленной переустановки ремня для предотвращения нарушения фаз газораспределения.

Критичные параметры контроля

Обязательные условия для точной проверки:

Двигатель должен быть холодным
Помехи от жидкостей/пыли исключены (очистите шкивы)
Проворачивать коленвал только по часовой стрелке за болт крепления шкива

Элемент	Допустимое отклонение	Последствия нарушения
Метка коленвала	0° (абсолютное совпадение)	Снижение мощности, детонация
Метка распредвала(ов)	±0.5°	Перегрев клапанов, пробой прокладки ГБЦ

Порядок действий при несовпадении:

Ослабьте натяжной ролик
Снимите ремень ГРМ
Выставьте метки строго по инструкции производителя
Повторите процедуру натяжения с контролем усилия

Особенности натяжения цепных и зубчатых ГРМ

Натяжение цепи ГРМ требует особого подхода из-за специфики конструкции. Цепь растягивается в процессе эксплуатации, что приводит к повышенному шуму, вибрациям и риску перескока звеньев. Для компенсации износа применяются автоматические (гидравлические или пружинные) натяжители, требующие правильной активации при установке. Несоблюдение процедуры освобождения фиксатора натяжителя после монтажа ведет к некорректной работе и ускоренному износу.

Зубчатые передачи ГРМ (шестеренчатые) не нуждаются в регулировке натяжения в классическом понимании. Жесткое зацепление шестерен обеспечивает стабильность фаз газораспределения, но критически важна точность установки углового положения валов. Любое отклонение от меток хотя бы на один зуб приводит к нарушению синхронизации и риску столкновения клапанов с поршнями. Монтаж требует применения стопорных штифтов и динамометрических ключей для соблюдения момента затяжки крепежа.

Ключевые различия в обслуживании

Цепной привод:
- Требует контроля состояния натяжителя и успокоителей
- Обязательна проверка степени растяжения цепи специнструментом
- Автоматические натяжители могут выходить из строя, требуя замены
Зубчатая передача:
- Регулировка натяжения отсутствует как процедура
- Фокус на точности позиционирования шестерен по меткам
- Контроль зазоров в подшипниках и состоянием зубьев

Критерий	Цепной ГРМ	Зубчатый ГРМ
Механизм натяжения	Автоматические натяжители (гидравлика/пружины)	Отсутствует (жесткое зацепление)
Основные риски	Растяжение цепи, износ натяжителя	Смещение шестерен относительно меток
Инструмент для контроля	Линейка/калибр для измерения длины цепи	Стопорные штифты валов, динамометрический ключ

При работе с цепью после установки нового комплекта необходимо провернуть коленвал на 2-3 оборота вручную (против направления вращения двигателя) для корректного срабатывания натяжителя. Для зубчатых передач обязательна фиксация распредвалов стопорными пластинами при затяжке крепежа шестерен, исключающая смещение.

Учет характеристик материалов ремней

Материал ремня ГРМ напрямую определяет его эксплуатационные свойства: прочность, эластичность, износостойкость и сопротивляемость агрессивным средам. Современные ремни изготавливаются преимущественно из высококачественной резины на основе синтетического каучука (неопрена, HNBR), армированной кордом из стекловолокна, кевлара или высокопрочной стали. Каждый тип материала имеет специфические характеристики, влияющие на натяжение и долговечность.

При натяжении критично учитывать температурный диапазон и гибкость материала. Ремни из HNBR (гидрированного нитрильного каучука) сохраняют эластичность при экстремально низких температурах и устойчивы к нагреву, что требует точного соблюдения усилия натяжения. Стекловолоконный корд менее растяжим по сравнению с кевларовым, поэтому ошибки в натяжке сильнее влияют на ресурс и шумность работы. Неверное усилие для конкретного состава ведет к преждевременному износу, расслоению или обрыву.

Ключевые аспекты при работе с разными материалами

Неопрен: Требует умеренного натяжения. Чрезмерное усилие ускоряет усталостный износ. Чувствителен к маслу и озону.
HNBR: Допускает более высокое натяжение благодаря термостойкости (до +150°C). Устойчив к старению, но критичен к перетяжке – провисание недопустимо.
Кевларовый корд: Гибкий, требует точного контроля натяжения по мануалу. Склонен к проскальзыванию при недостаточном усилии.
Стекловолоконный корд: Жесткий, минимально растягивается. Перетяжка вызывает перегруз подшипников натяжителя и помпы.

Важно: Производители всегда указывают оптимальное усилие натяжения для конкретного материала ремня в технической документации. Использование динамометрического ключа или специализированного инструмента для натяжителя (например, регулировочного болта с градуированной шкалой) – обязательное условие для сохранения заявленного ресурса.

Опасные ошибки при работе с газораспределительной системой

Неправильная установка или натяжение ремня ГРМ способны мгновенно вывести двигатель из строя. Нарушение угла газораспределения приводит к встрече поршней с клапанами, деформации деталей и капитальному ремонту силового агрегата.

Игнорирование требований производителя по замене сопутствующих компонентов не менее опасно. Изношенные ролики, сальники или помпа создают критические нагрузки на ремень, провоцируя его обрыв даже при корректном натяжении.

Критичные нарушения технологии:

Смещение меток ГРМ при установке ремня – вызывает десинхронизацию валов и удар клапанов о поршни
Неконтролируемое натяжение:
- Перетяжка – ускоренный износ подшипников, роликов и самого ремня
- Слабое натяжение – проскальзывание на шкивах и перескок зубьев
Использование неоригинальных комплектующих – несоответствие геометрии зубьев, прочности материалов
Нефиксированные валы – самопроизвольное проворачивание коленвала/распредвала при монтаже
Экономия на замене смежных компонентов:
- Обводных/натяжных роликов
- Сальников распредвала и коленвала
- Помпы охлаждения

Ошибка	Последствие	Способ предотвращения
Неправильная укладка ремня	Смещение меток после запуска ДВС	Поэтапная проверка совпадения меток на каждом шкиве
Натяжение "на глаз"	Обрыв или проскальзывание	Применение динамометра/специального индикатора
Неочищенные посадочные места	Перекос шкивов и ускоренный износ	Очистка фланцев от грязи и масла перед монтажом

Список источников

При подготовке материала о замене ремня ГРМ использовались авторитетные технические ресурсы и практические руководства. Акцент делался на точность процедур и безопасность двигателя.

Ниже приведены ключевые источники, содержащие детальные инструкции и спецификации для различных марок автомобилей. Данные сверялись с актуальными требованиями производителей.

Техническая литература и руководства

Официальные сервисные мануалы производителей автомобилей (Volkswagen, Toyota, Lada и др.)
Книга «Двигатели: ремонт и обслуживание» под редакцией А.С. Прохоренко
Руководства Haynes и Chilton по ремонту конкретных моделей авто
Сборник «Технические спецификации узлов ДВС» (НИИ Автопром)

Дополнительные компоненты	Интервал замены
Ролики натяжителя	Обязательно вместе с ремнём ГРМ
Помпа (водяной насос)	При каждой второй замене ремня или по регламенту
Сальники коленвала/распредвала	При появлении течи или профилактически при замене ремня
